الوصف
ستوضح لك هذه المقالة خطوات تركيب الباب اليدوي على إصدار سطح المكتب من Promark.
الطرازات المدعومة:
-
Promark Desktop D20 / D30 / D50
-
Promark MOPA High Contrast M20
محتويات العبوة
| رمز الصنف | الاسم/الوصف | الكمية | ملاحظة |
| A | الغطاء الأيسر (مع لوحة الدوائر المطبوعة) | قطعة واحدة | |
| B | الغطاء الأيمن | قطعة واحدة | |
| C | العارضة المستعرضة | قطعتان | |
| D | تجميعة الباب (مع المفصلات) | قطعة واحدة | |
| E | الغطاء الخلفي | قطعة واحدة | |
| F | القدم الخلفية | قطعتان | |
| G | اللوحة الفضية | قطعة واحدة | |
| H | لوحة الكابلات | قطعة واحدة | |
| I | الغطاء العلوي | قطعة واحدة | |
| J | الكابل 1 (كابل حساس الباب) | قطعة واحدة | |
| K | الكابل 2 (الكابل الدوار) | قطعة واحدة | |
| S1 | برغي توركس T8 | 16 قطعة | مع قطعتين إضافيتين |
| S2 | برغي سداسي مسطح الرأس M4*8 (مقاس 3 مم) | 7 قطع | مع قطعة إضافية واحدة |
| S3 | برغي سداسي مسطح الرأس M4*12 (مفتاح سداسي 3 مم) | 9 قطع | مع قطعة إضافية واحدة |
| S4 | برغي سداسي غاطس الرأس M4*10 (مفتاح سداسي 3 مم) | 5 قطع | مع قطعة إضافية واحدة |
| S5 | برغي سداسي كروي الرأس M3*6 (مفتاح سداسي 2.5 مم) | 5 قطع | مع قطعة إضافية واحدة |
| T1 | مفك سداسي 2.5 مم | قطعة واحدة | |
| T2 | مفك توركس T8 | قطعة واحدة |
الأدوات المطلوبة:
المستلزمات:
مفك فيليبس
الخطوة 1

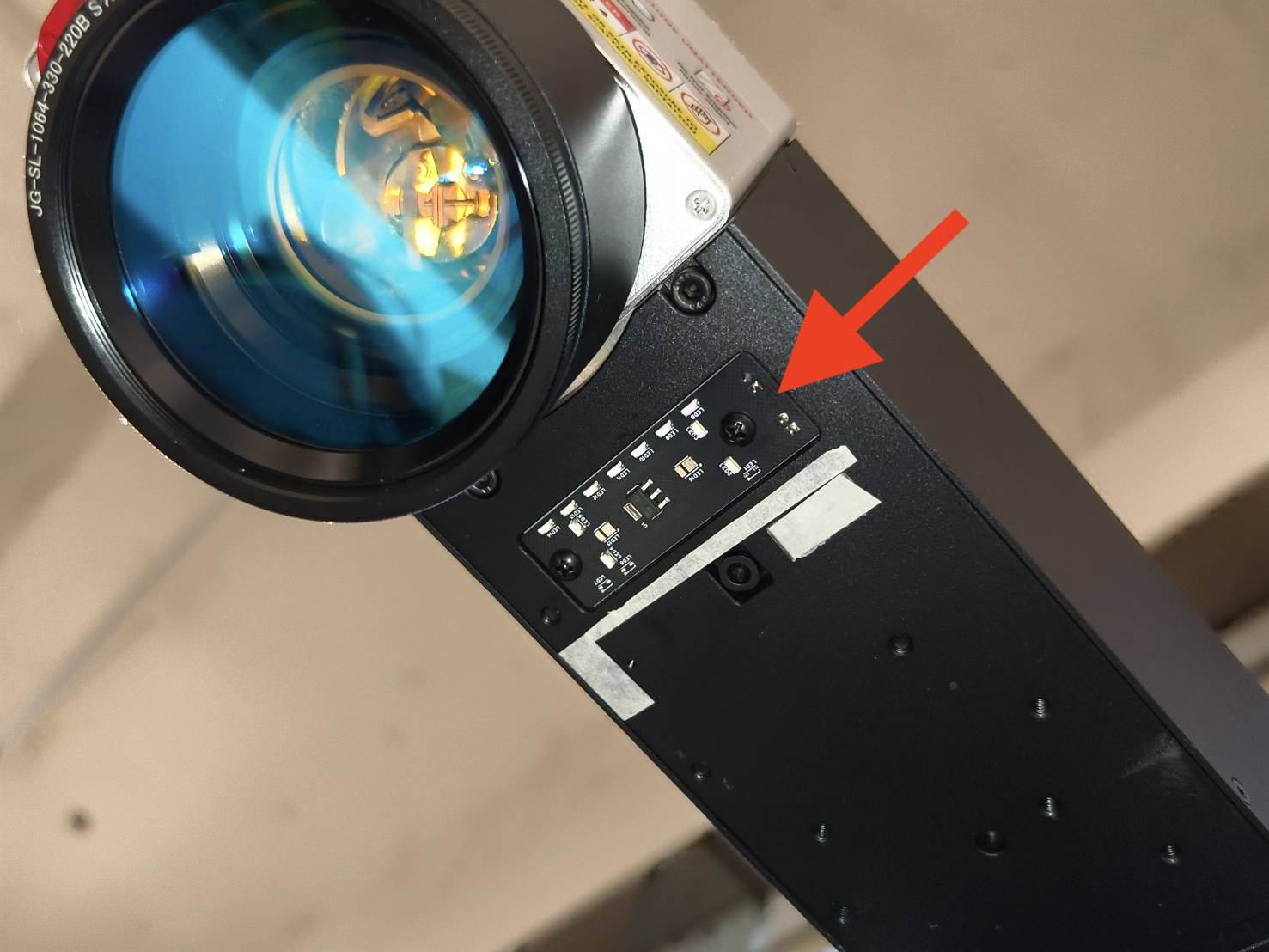

يُرجى اتباع الدليل أدناه لاستبدال لوحة LED الخاصة بإضاءة الكاميرا.
(الهدف هو تغيير لوحة LED إلى نوع آخر لمنع التعريض الضوئي الزائد عند تركيب الباب اليدوي.)
Promark - استبدال لوحة LED الكاميرا
الخطوة 2

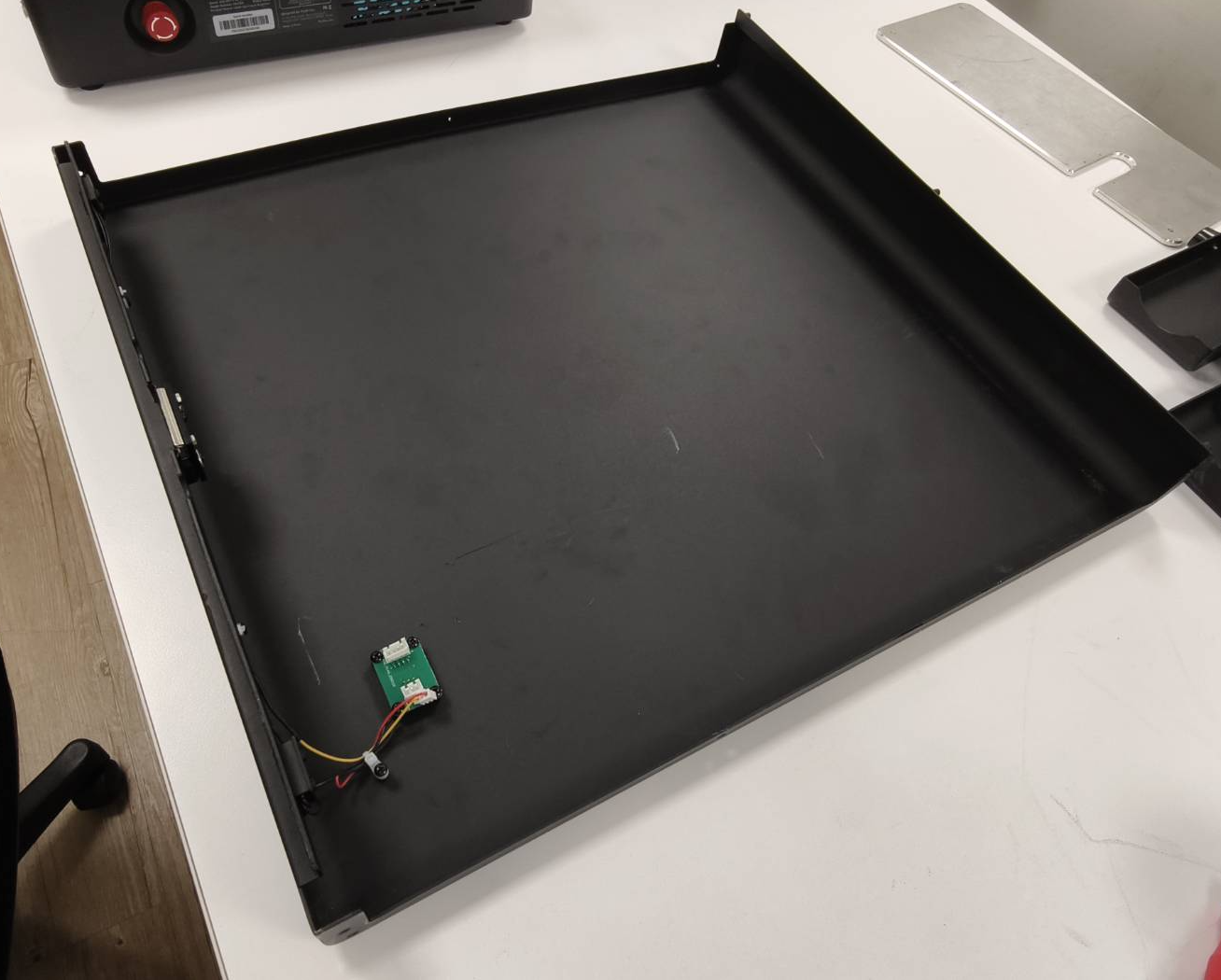

حدد اللوحة الجانبية اليسرى (A)، وهي التي تحتوي على لوحة PCB الصغيرة، وضعها بشكل مستوٍ على الطاولة بحيث يكون جانب PCB لأعلى، كما هو موضح في الصورة.
الخطوة 3
حدد العارضة المستعرضة (C) وثبتها باستخدام برغيين T8 (S1).
الخطوة 4

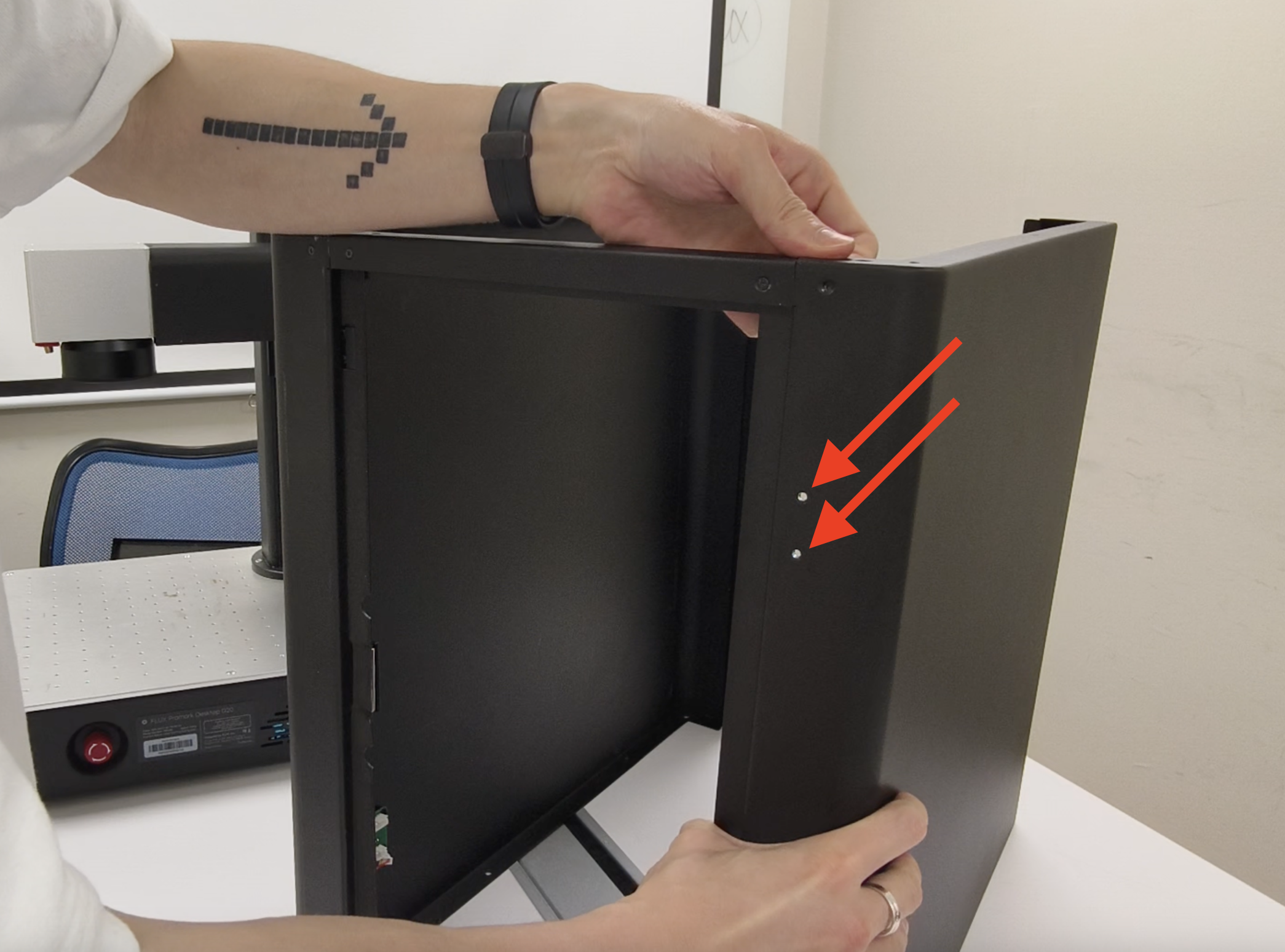

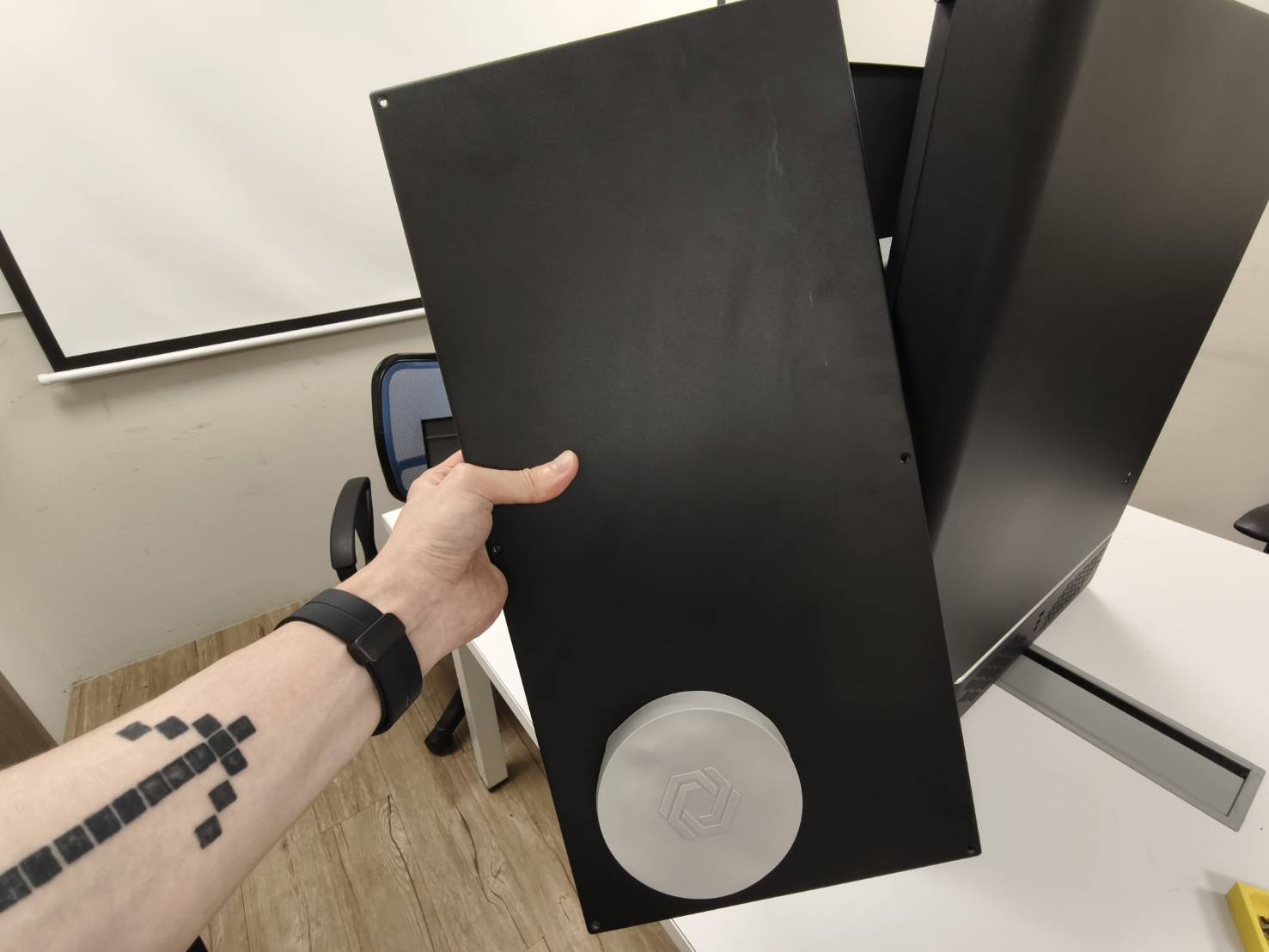

ضع اللوحة الجانبية اليسرى في وضع رأسي وحدد اللوحة الجانبية اليمنى (B).

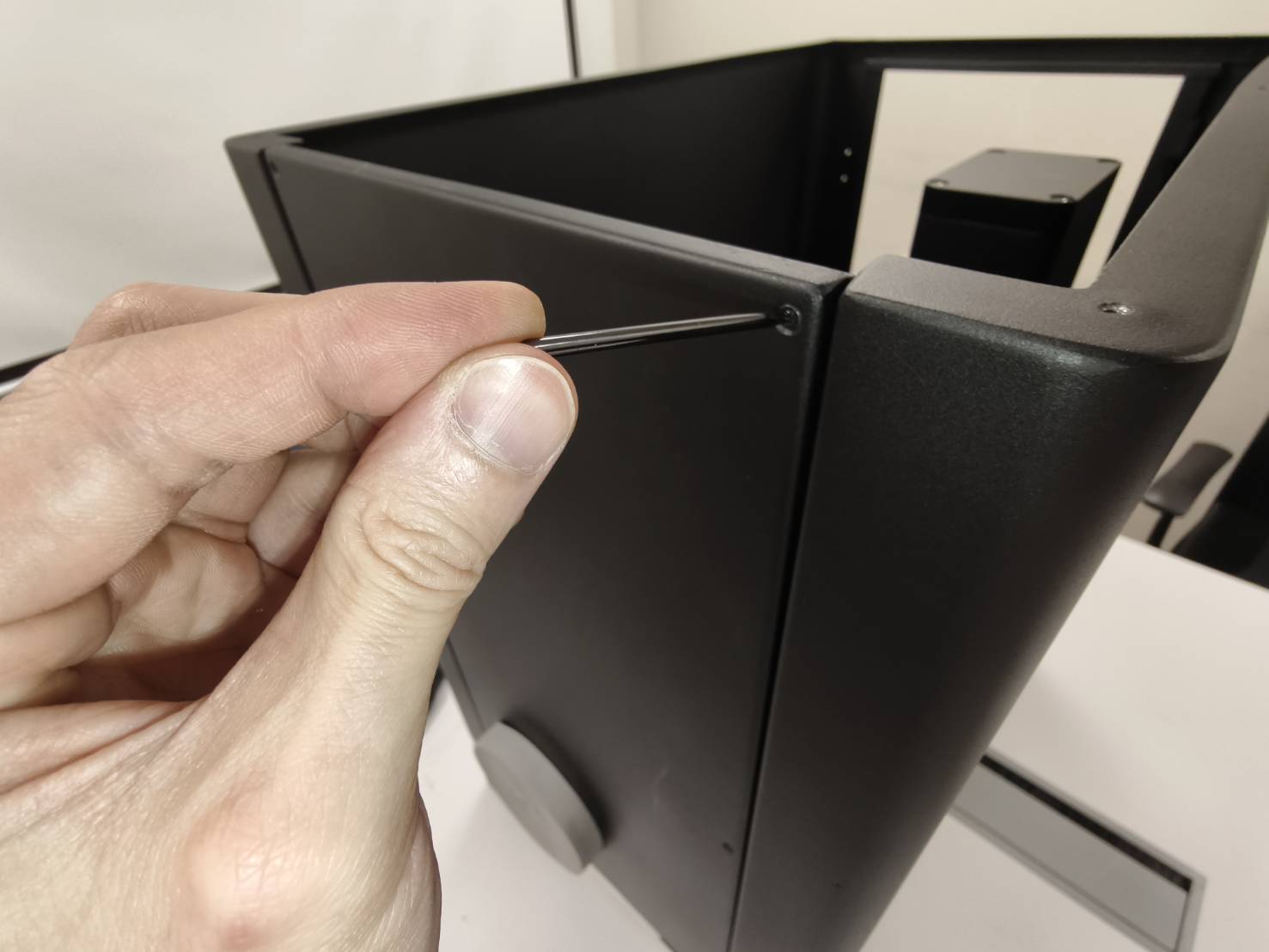

ثبت اللوحة الجانبية اليمنى بالعارضة المستعرضة وأحكم تثبيتها باستخدام برغيين T8 (S1).
(ملاحظة: تأكد من أن ثقوب البراغي على اللوحة الجانبية اليمنى موجهة للأمام.)
الخطوة 5

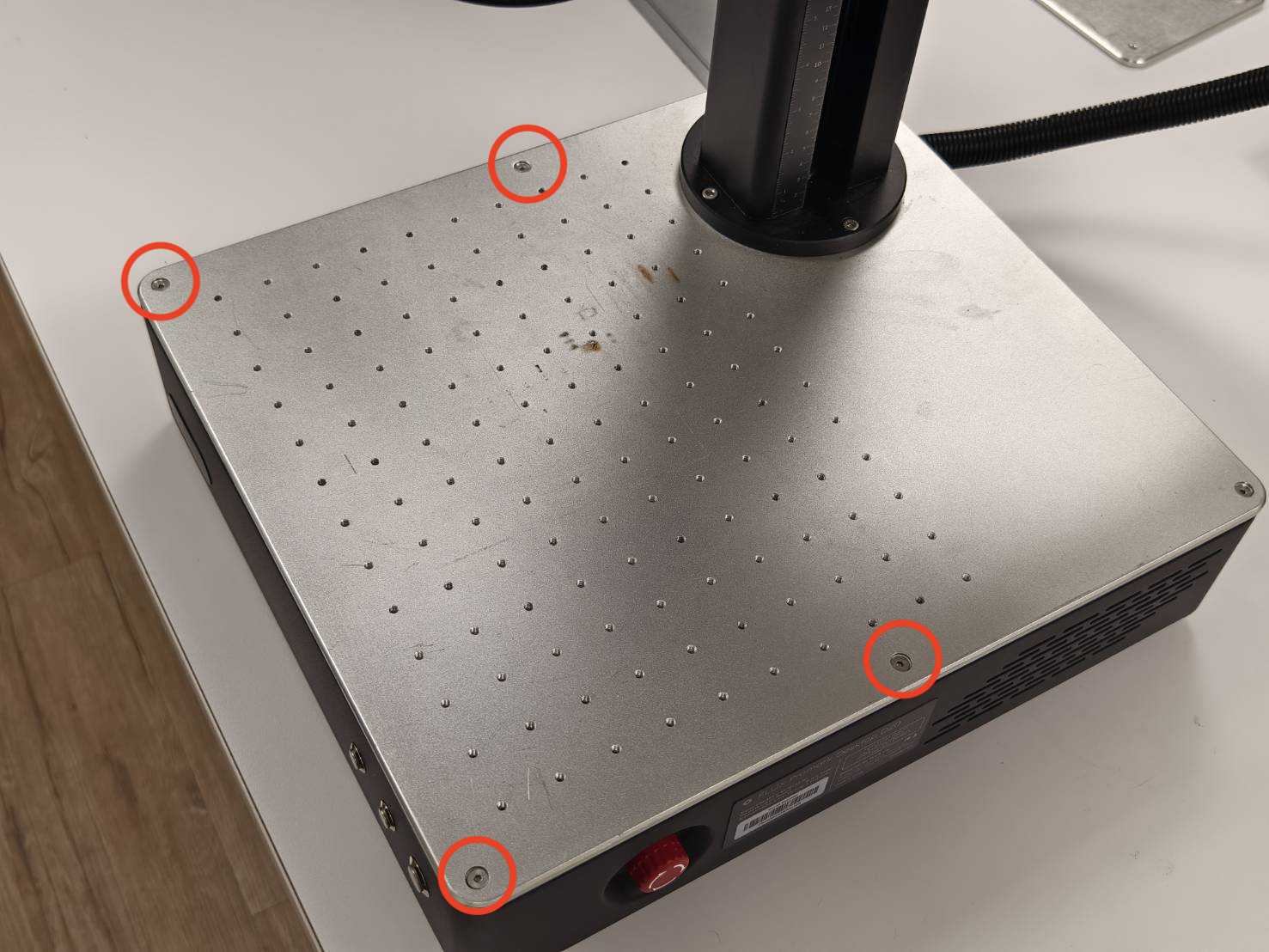

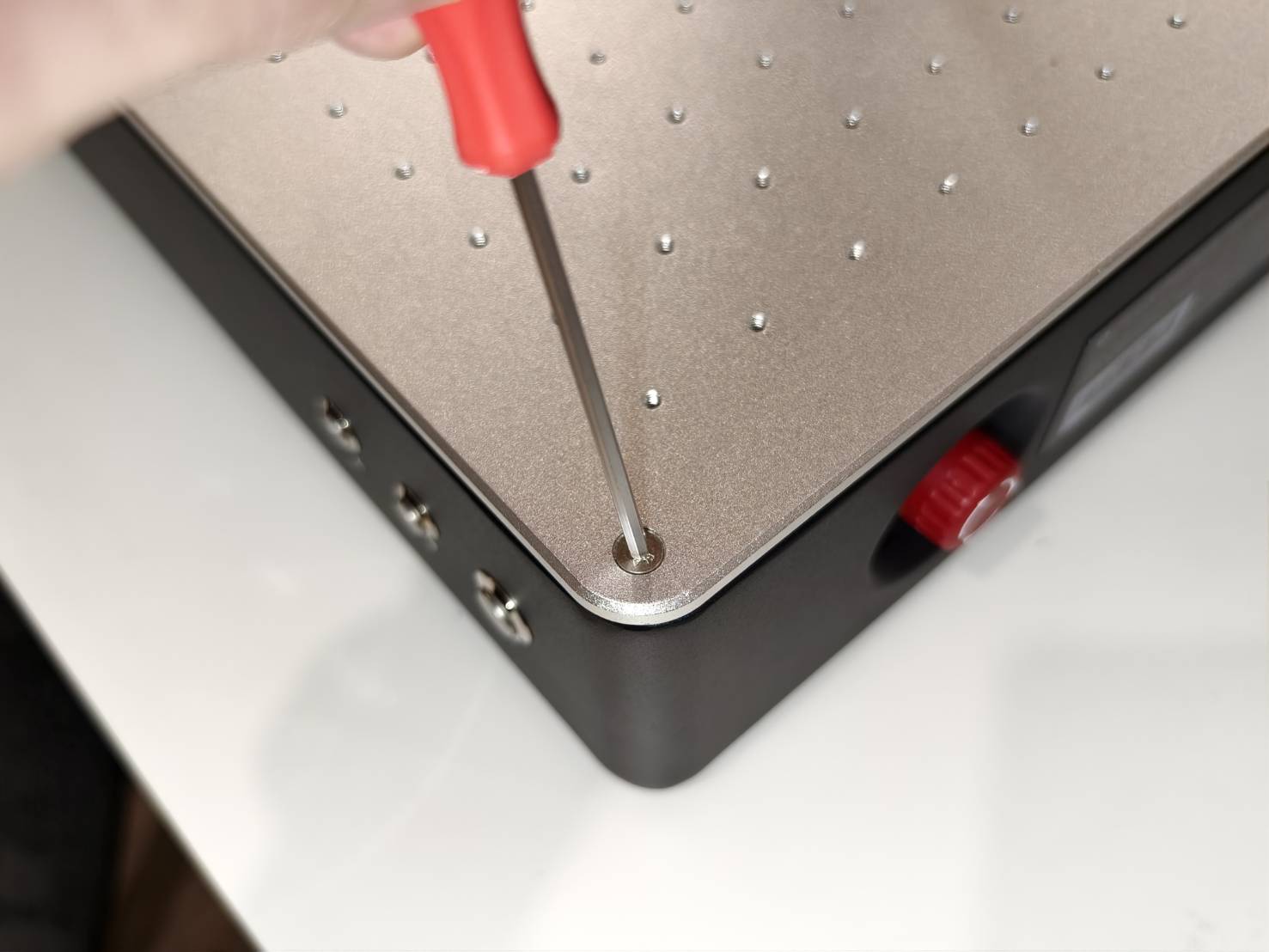

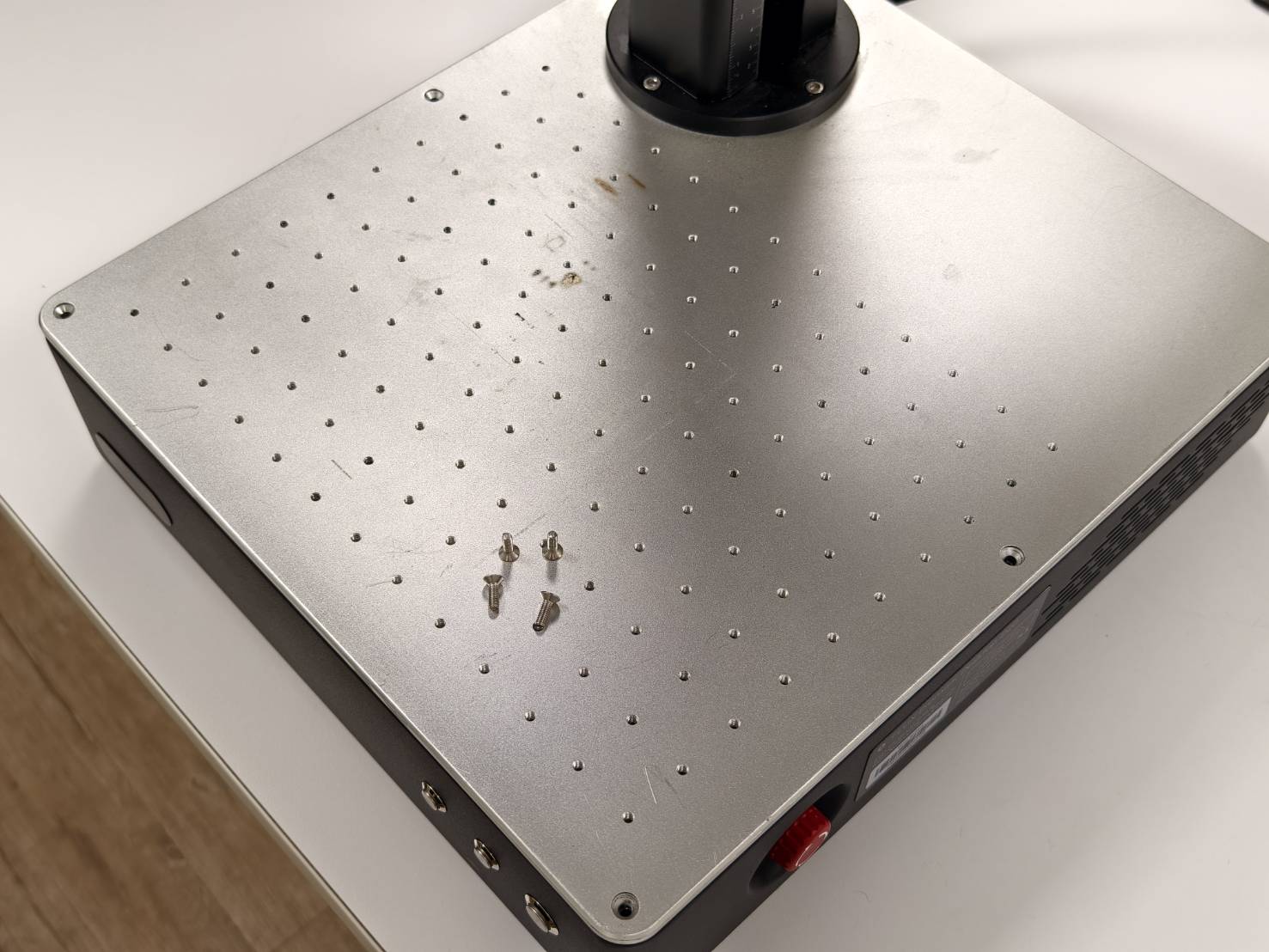

قم بإزالة البراغي الأربعة من الهيكل الرئيسي للجهاز. (مفتاح سداسي 2.5 مم × 4 قطع)
الخطوة 6
ضع اللوحات الجانبية اليسرى واليمنى المُجمّعة مباشرة على الجهاز، مع وضع القضيب الأفقي في المقدمة.
الخطوة 7
قم بتركيب القضيب الأفقي السفلي (C). استخدم براغي T8 (S1) × 4 قطع لتثبيته، بواقع اثنين على كل جانب.
الخطوة 8
ادفع الهيكل بأكمله للخلف وقم بمحاذاته مع حافة منصة العمل الخاصة بالجهاز.
الخطوة 9

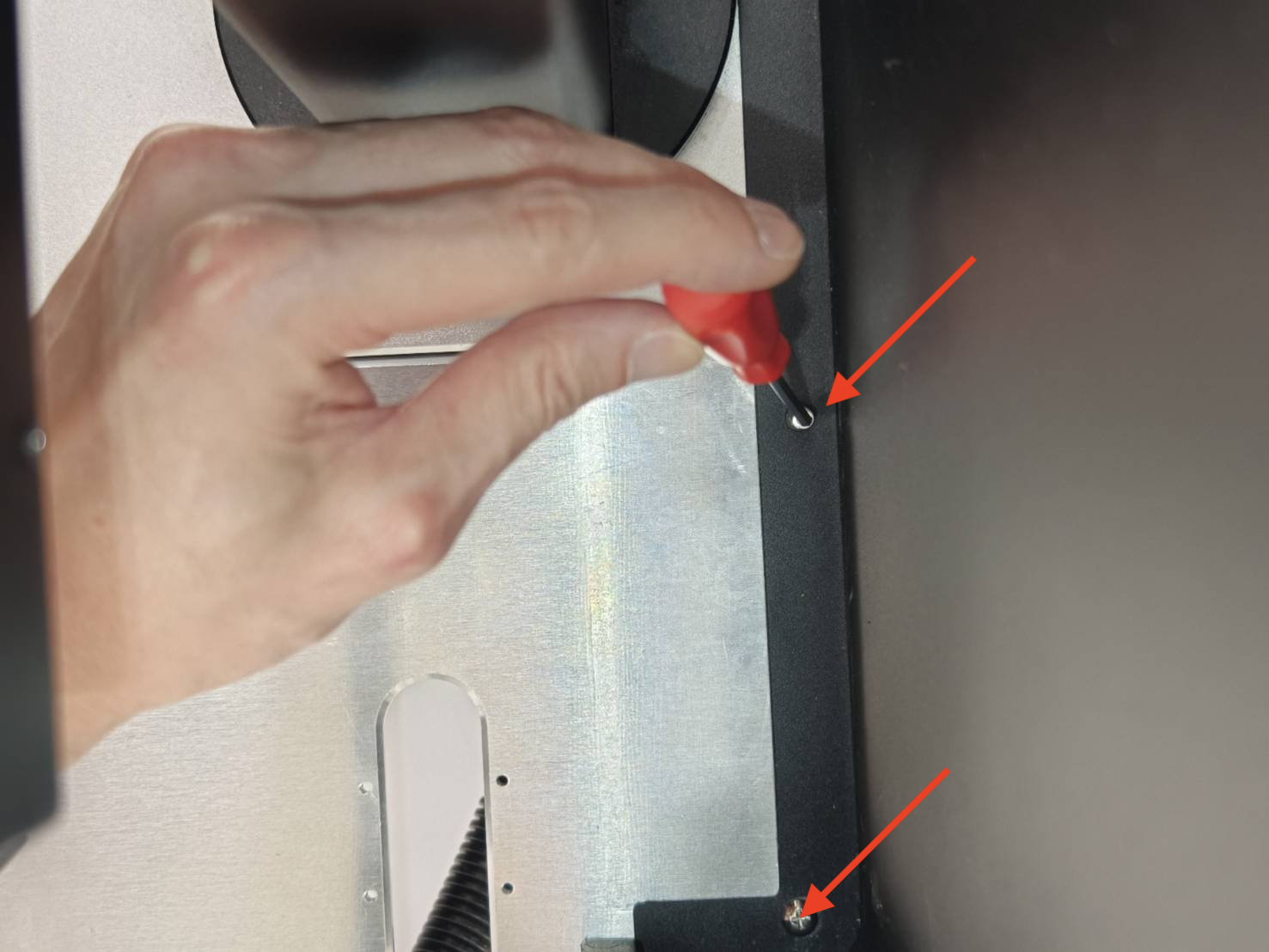

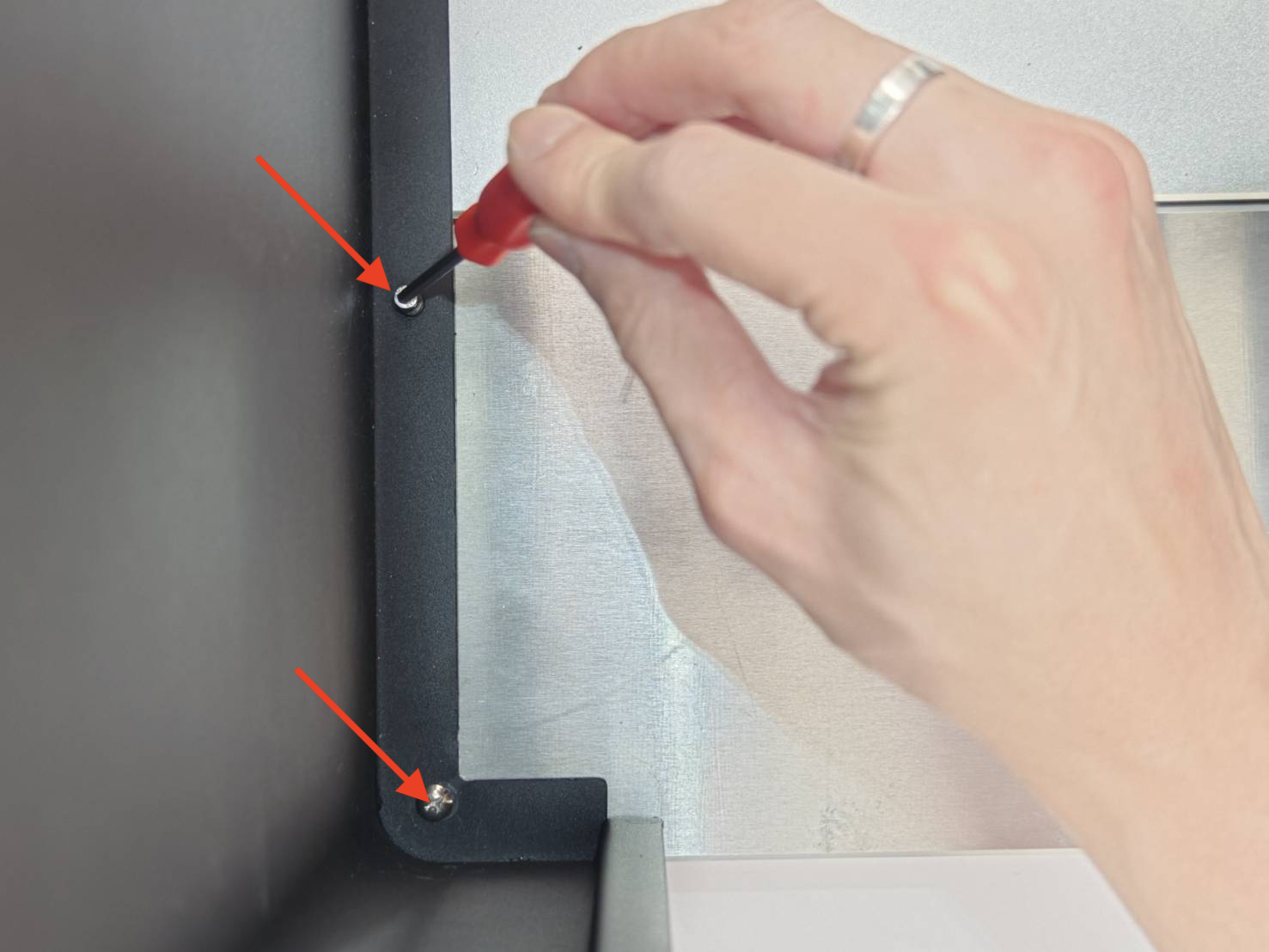

أحكم ربط البراغي الأربعة على المنصة، اثنان على كل جانب.
[S3] [براغي سداسية برأس مسطح M4*12 (3 مم) × 4 قطع]
(يرجى ملاحظة أن الفيديو هو للعرض التوضيحي فقط. قد تختلف البراغي عن تلك الموجودة لديك.)
الخطوة 10
اقلب الجهاز أو انتقل إلى الجزء الخلفي منه.
ضع أو أدخل لوحة التشطيب الخلفية الفضية (G) وقاعدة التشطيب الخلفية (F) في الجزء السفلي من الجهاز.

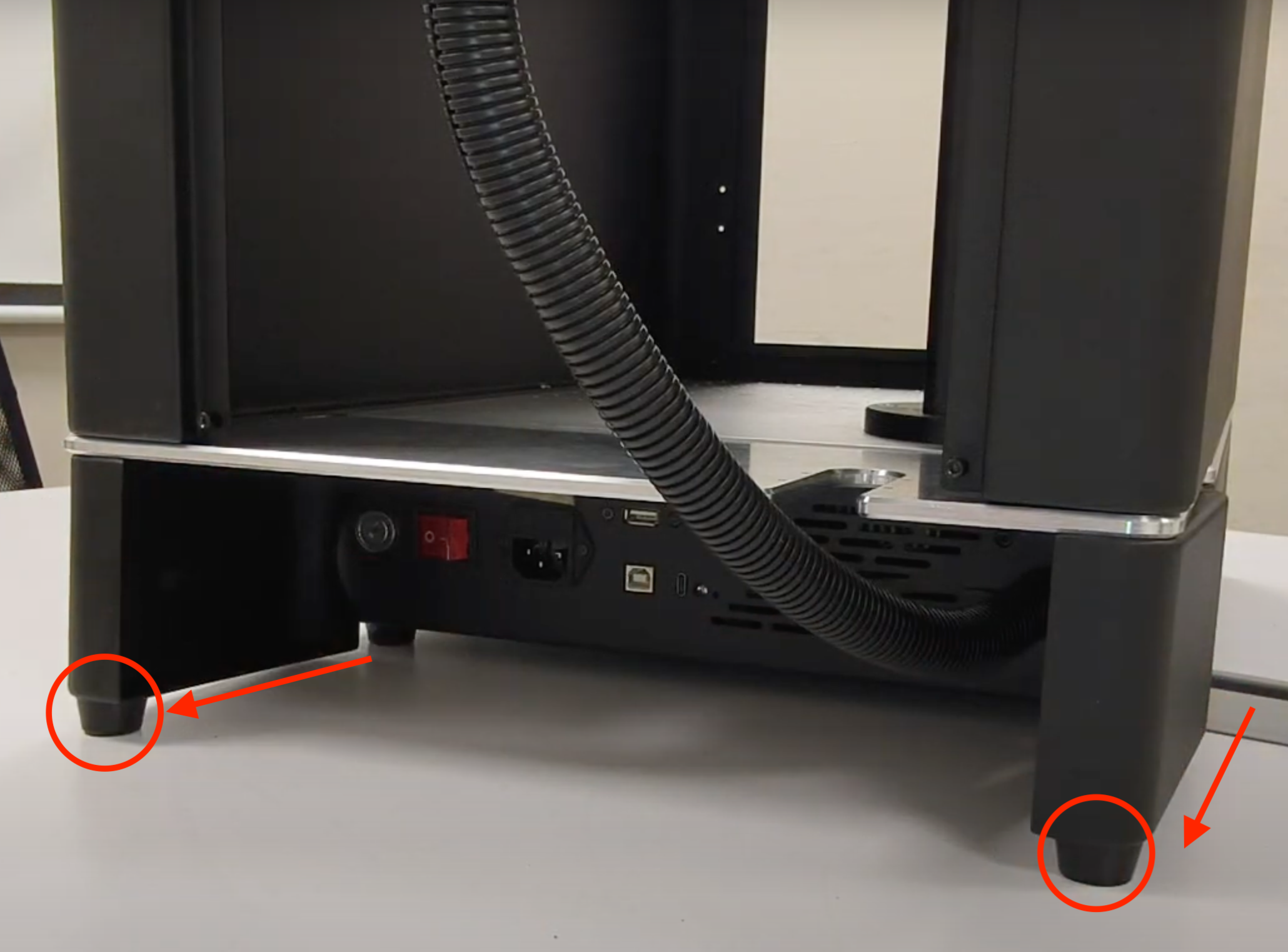

⚠︎ تنبيه: يجب وضع الوسادات المطاطية للقدم الخلفية (F) على الجزء الخلفي من الجهاز.
الخطوة 11

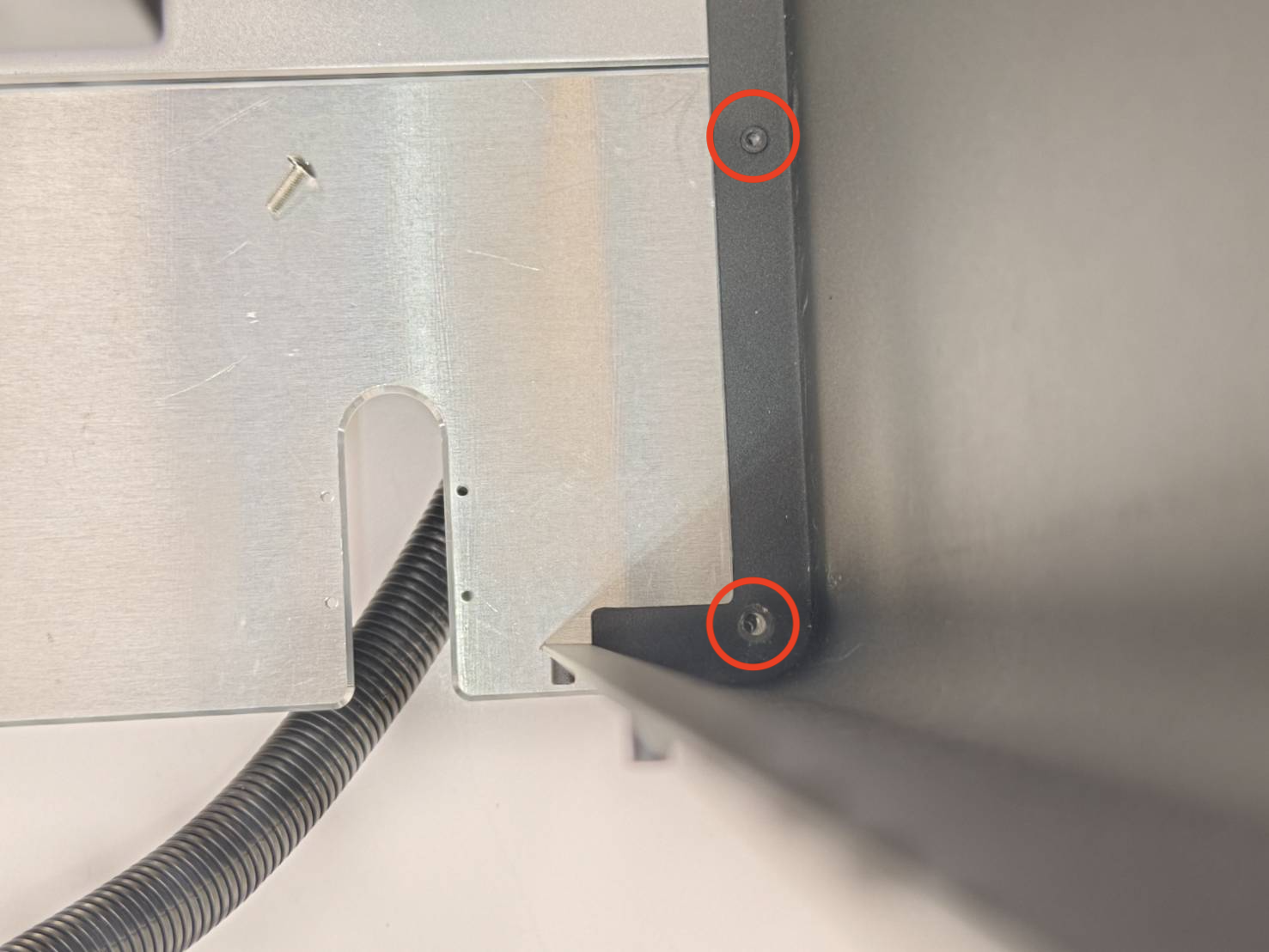

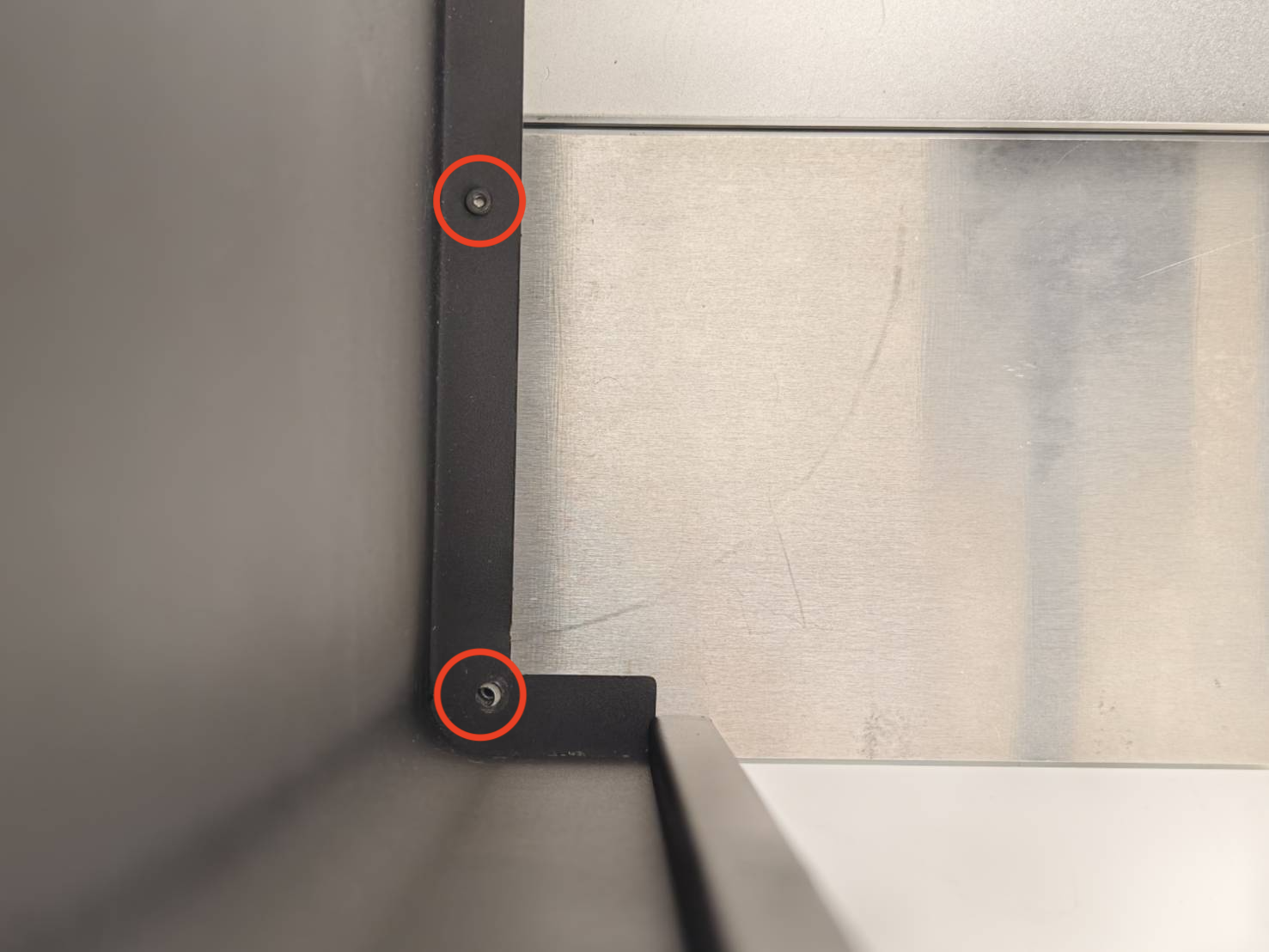

أحكم ربط أربعة براغي، اثنان على كل جانب.
(يرجى التأكد من تثبيت لوحة التشطيب الخلفية الفضية وقاعدة التشطيب الخلفية معًا. إذا تعذر إحكام ربط البراغي، فقد تحتاج إلى ضبط موضع لوحة التشطيب الفضية أو قاعدة التشطيب الخلفية.)
[S3] [براغي سداسية برأس مسطح M4*12 (3 مم) × 4 قطع]
الخطوة 12

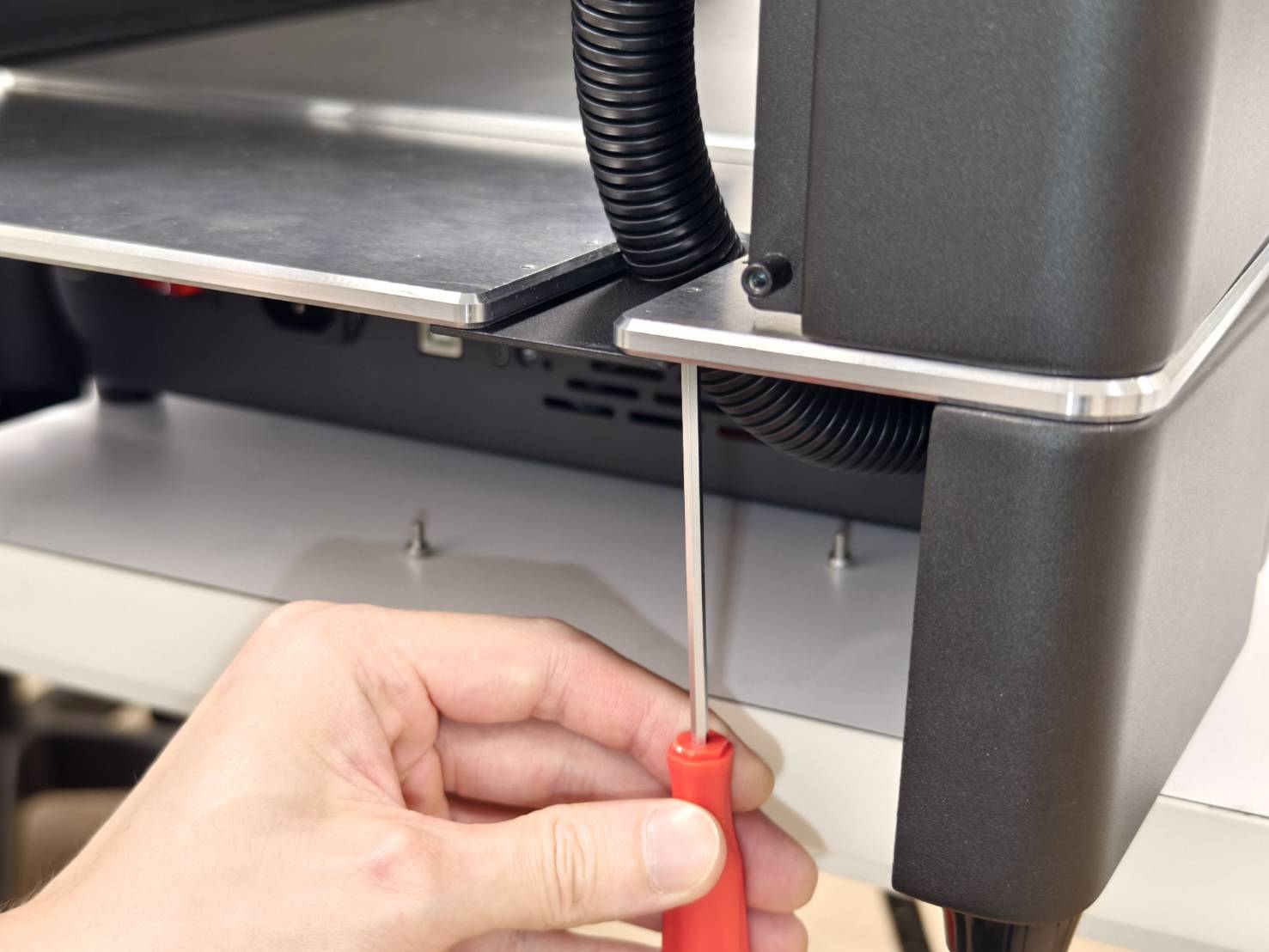

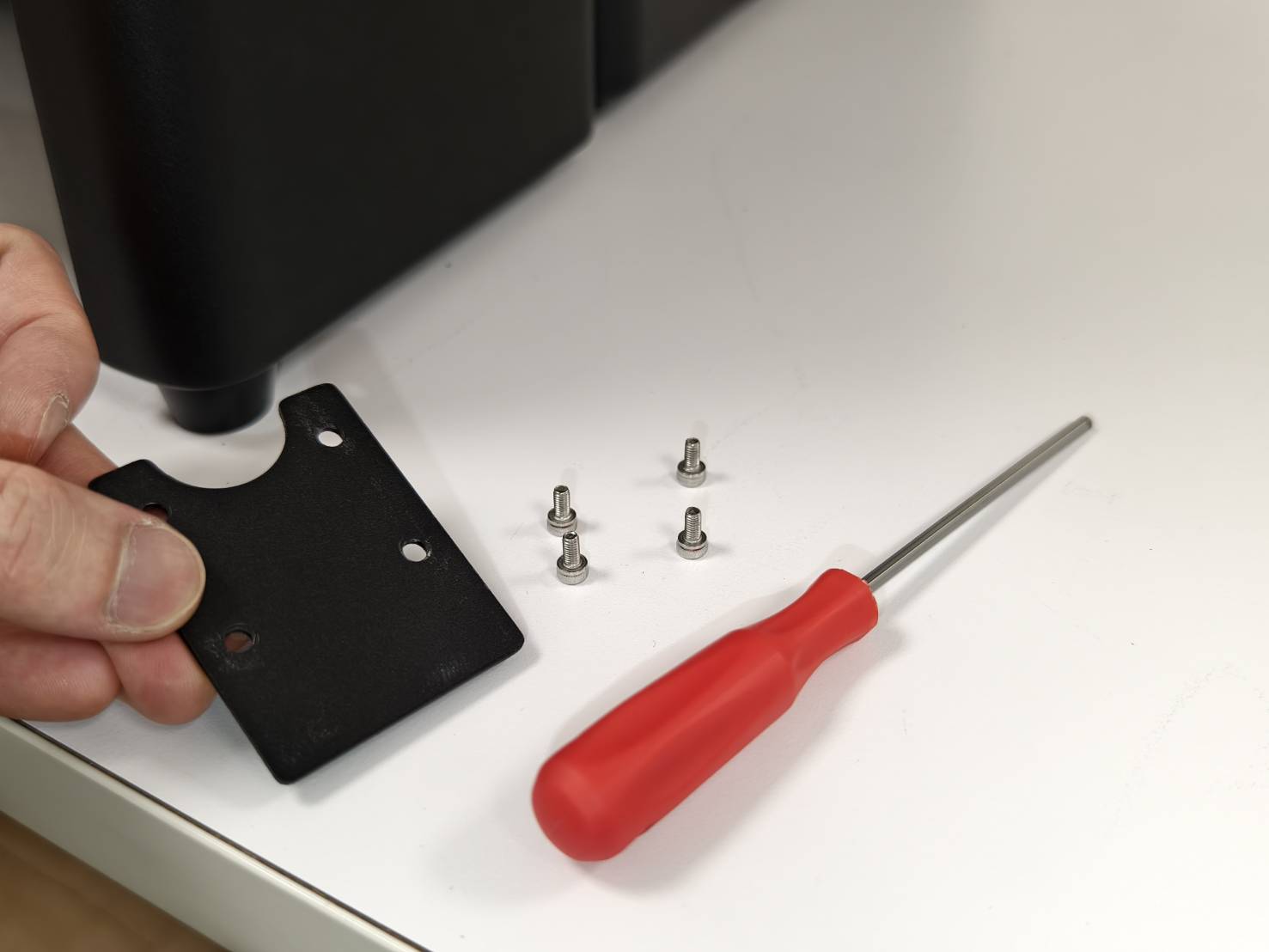

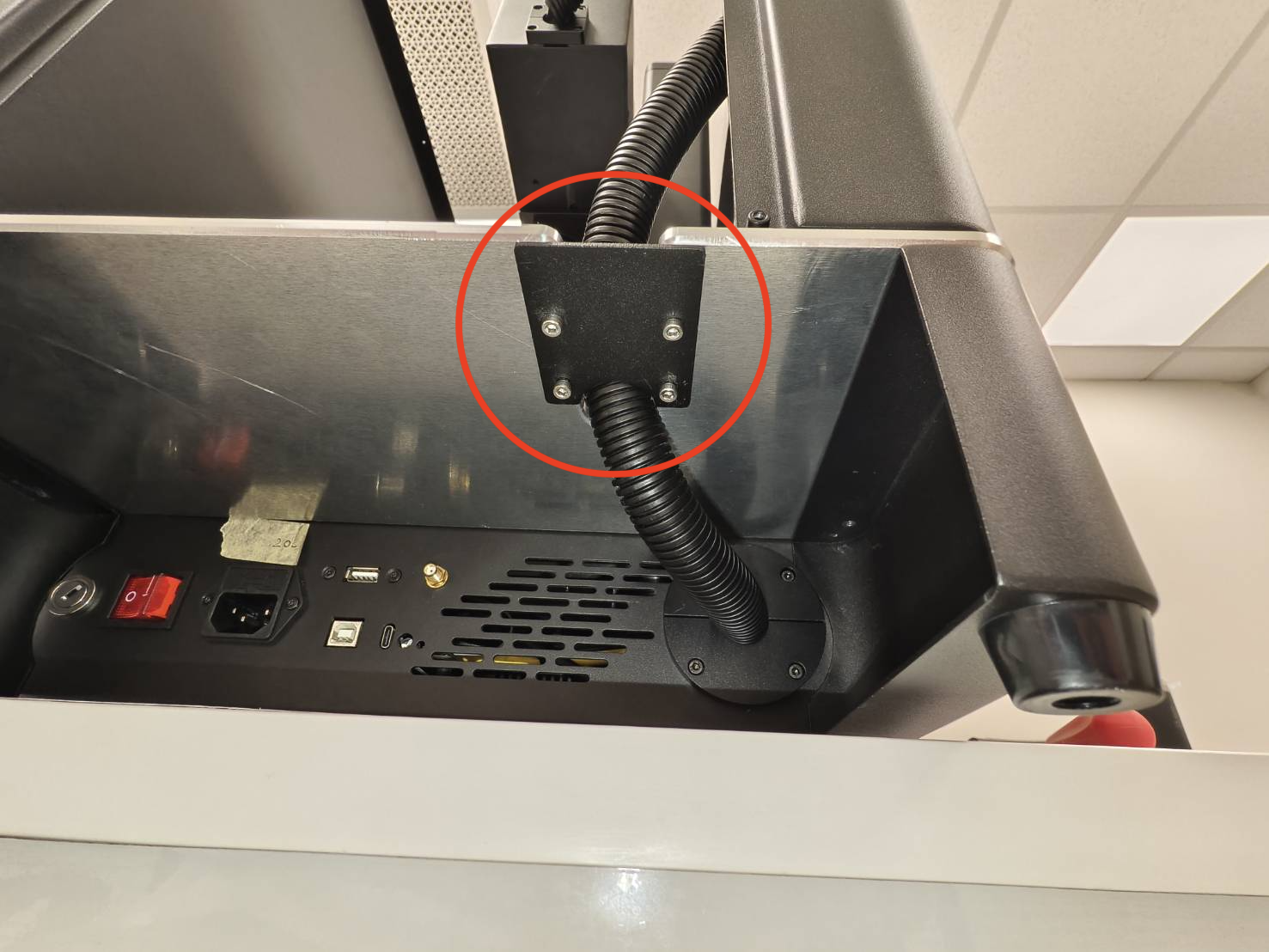

ثبّت غطاء الكابل الشريطي (H) من الأسفل إلى الأعلى.
[S5] [براغي سداسية برأس مسطح M3*6 (2.5 مم) × 4 قطع]
الخطوة 13

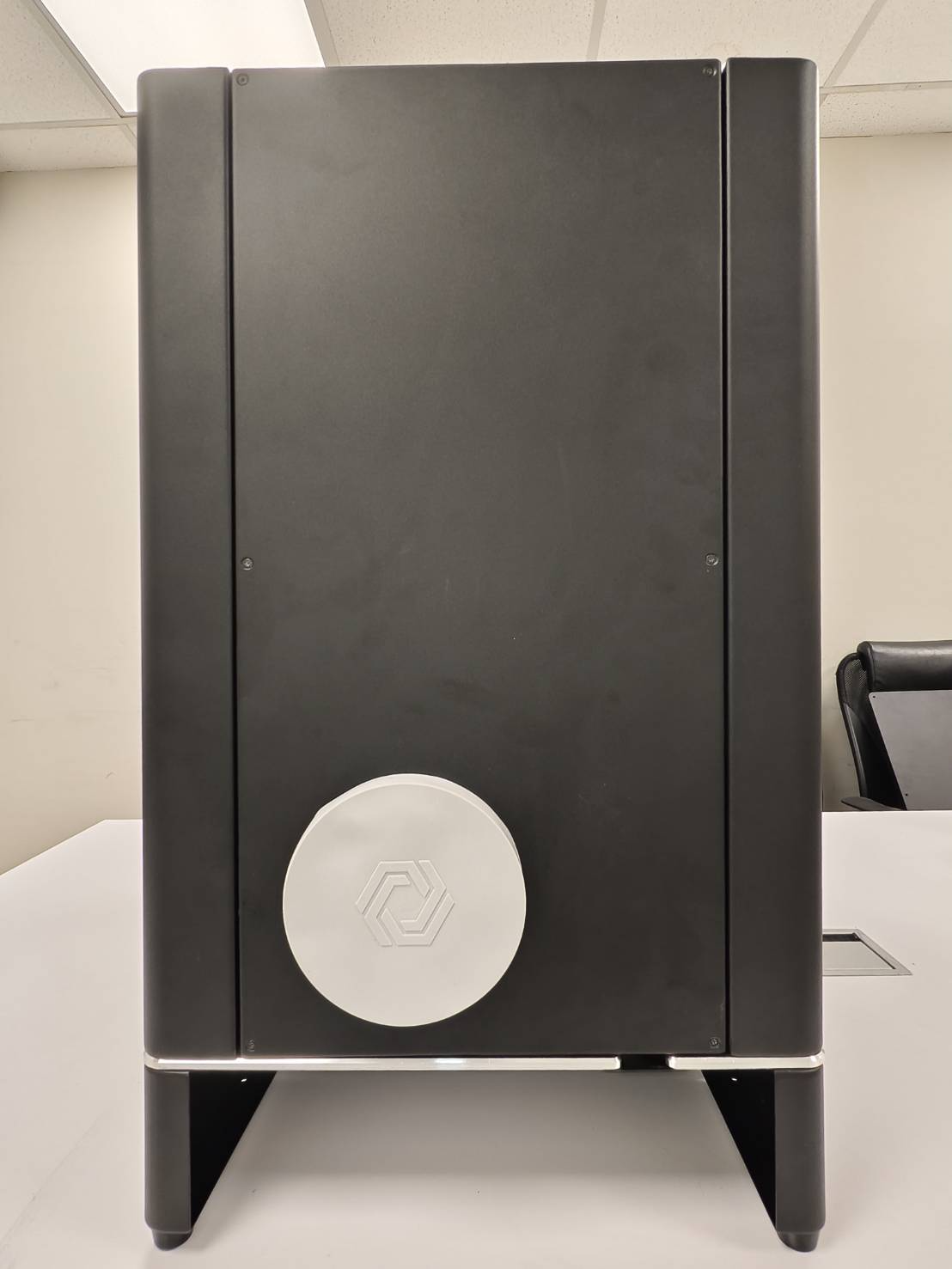

ثبّت لوحة الغطاء الخلفي (E) باستخدام 6 براغي T8 (S1).
الخطوة 14

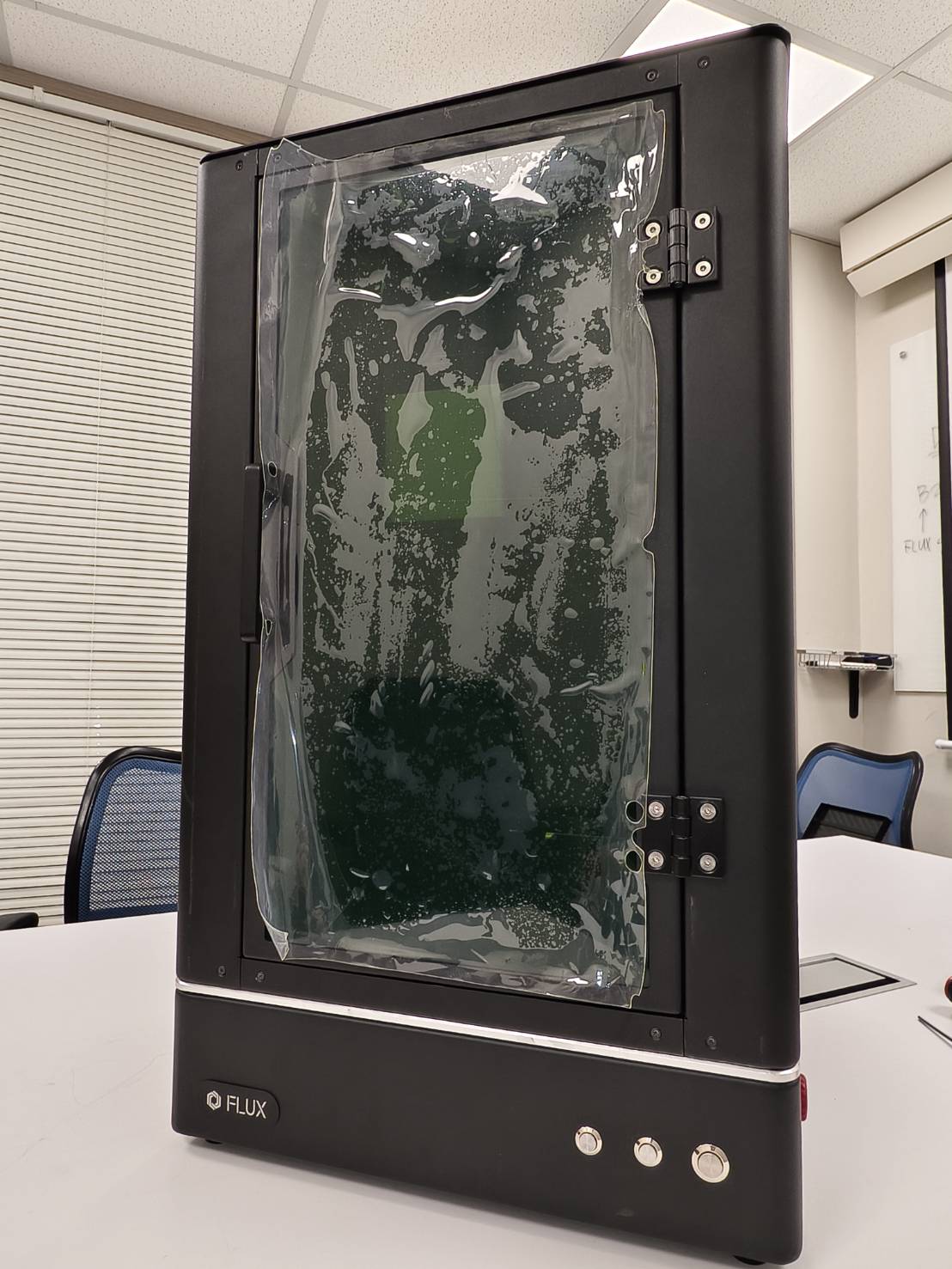

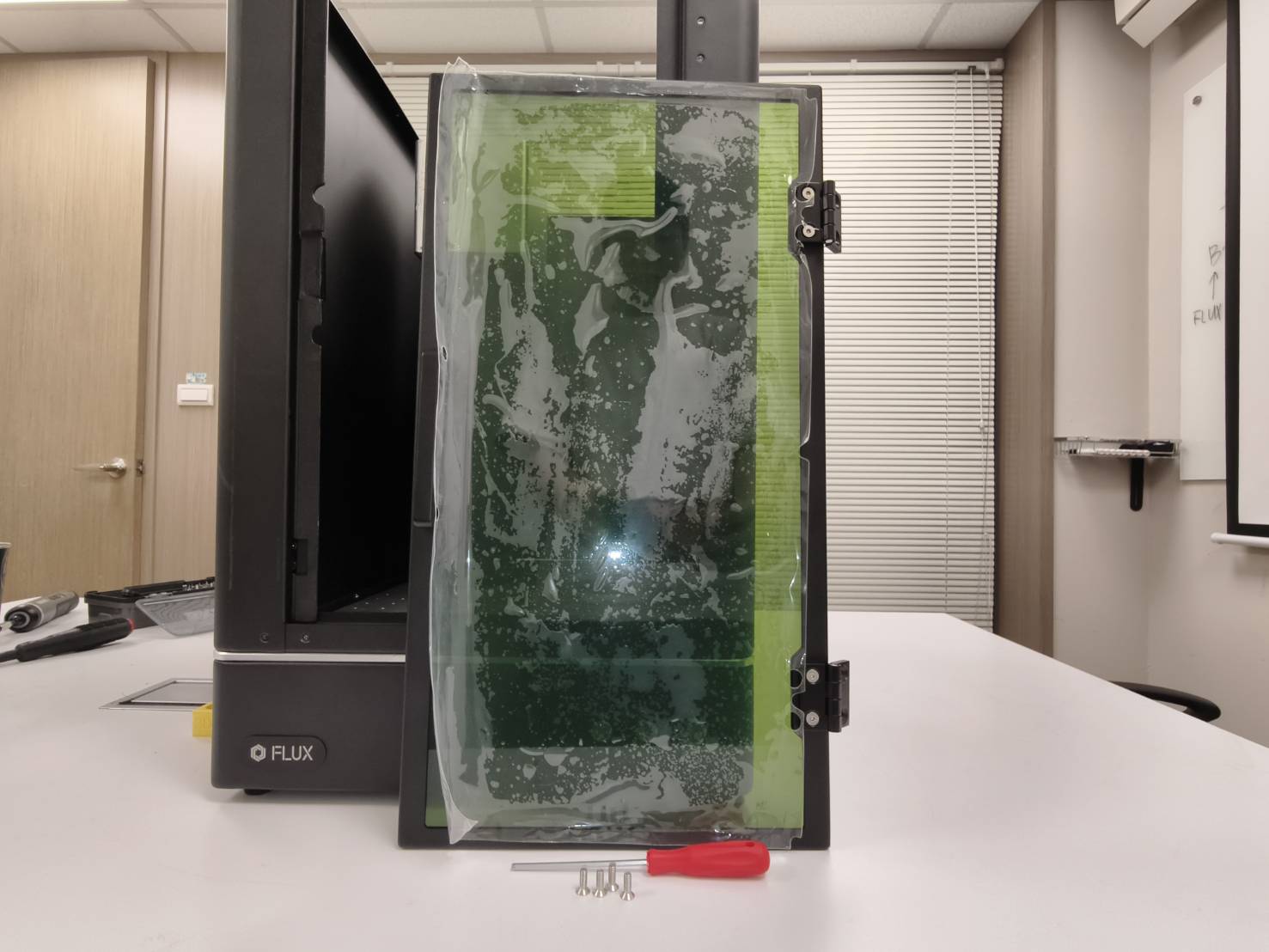

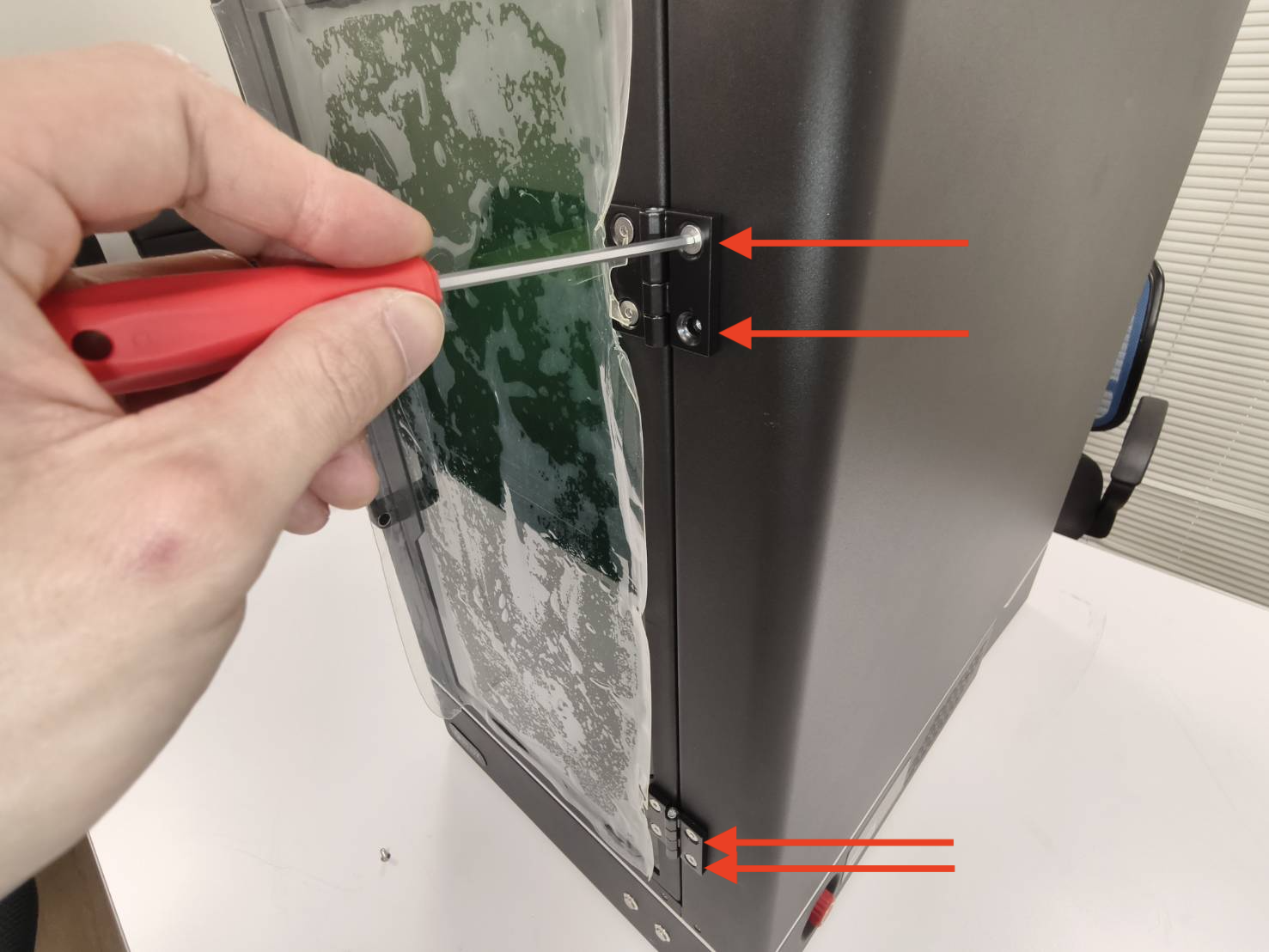

ثبّت الباب الأمامي (D).
[S4] [براغي سداسية برأس غاطس M4*10 (3 مم) × 4 قطع]
الخطوة 15

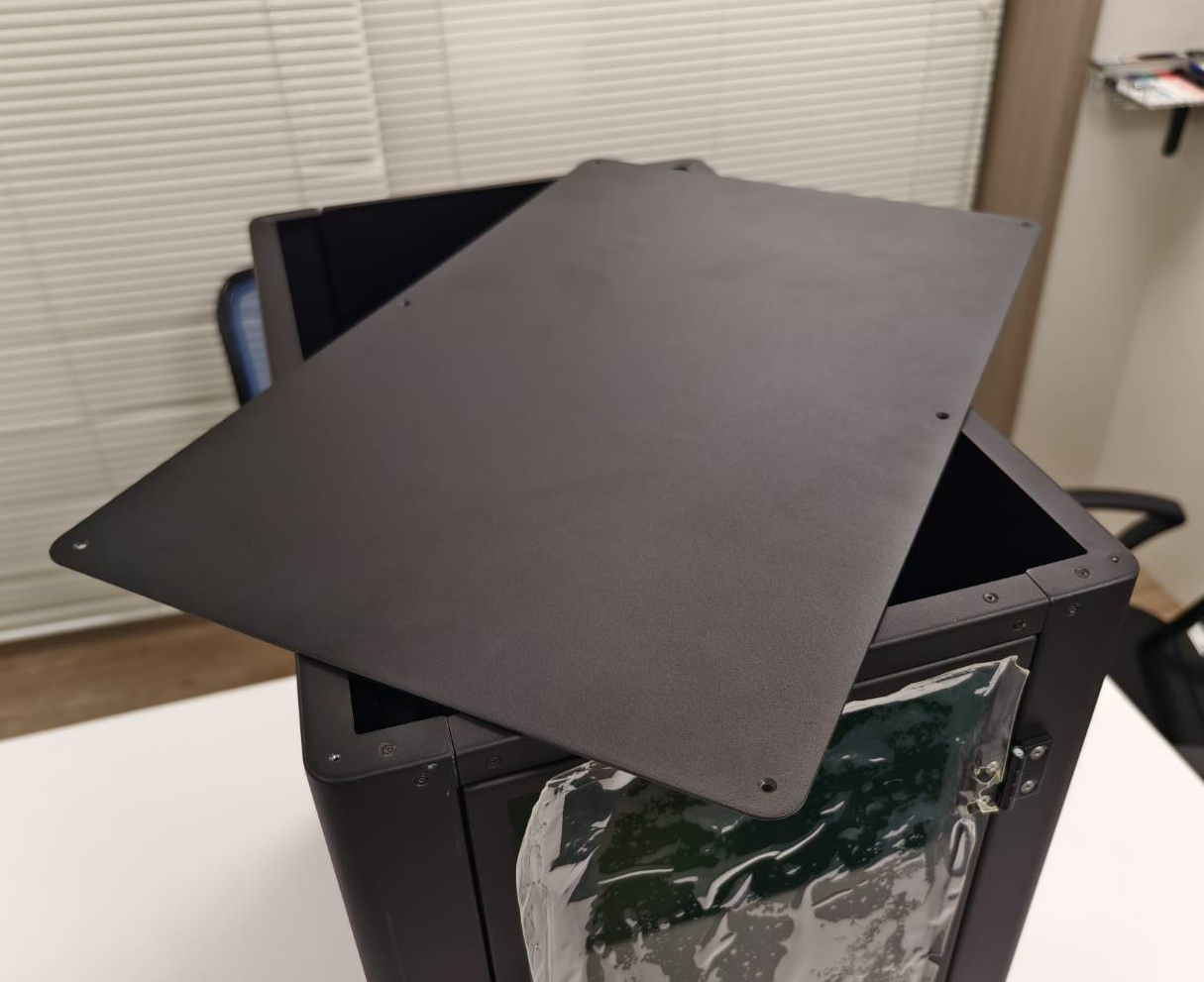

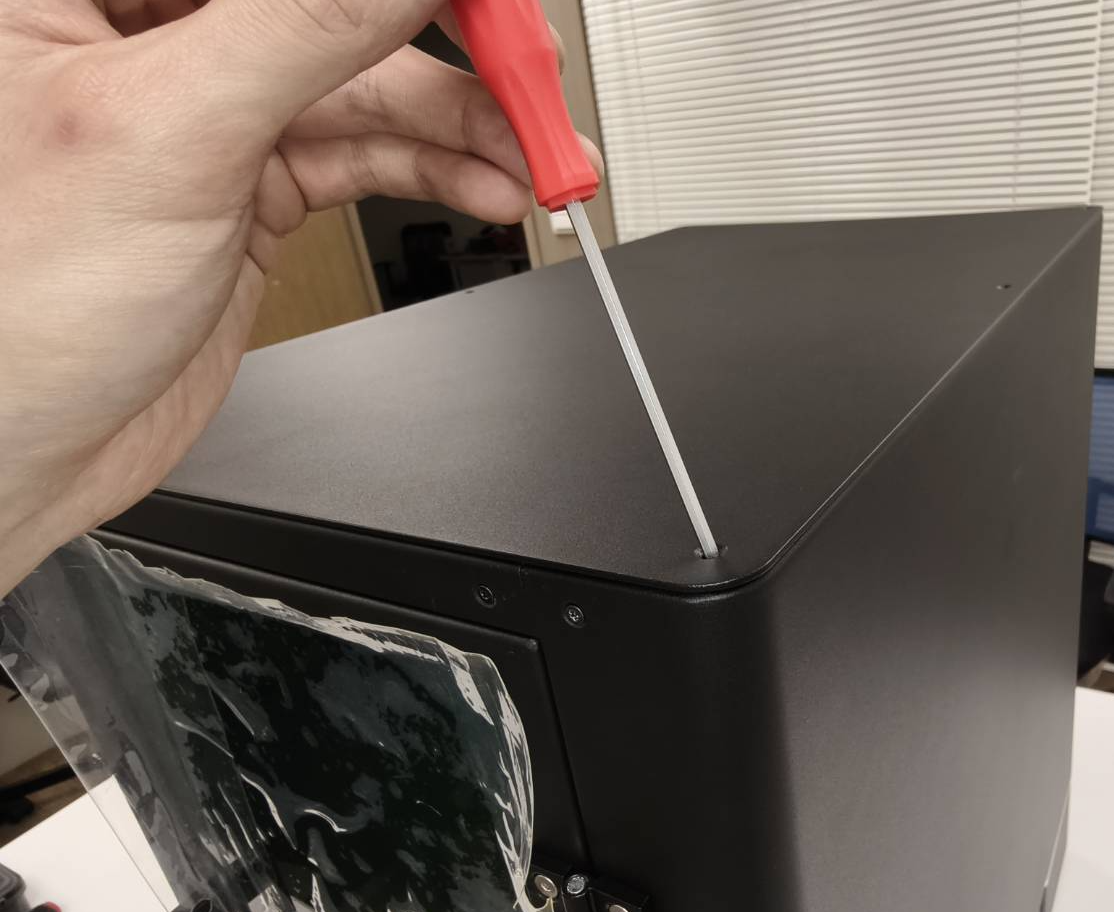

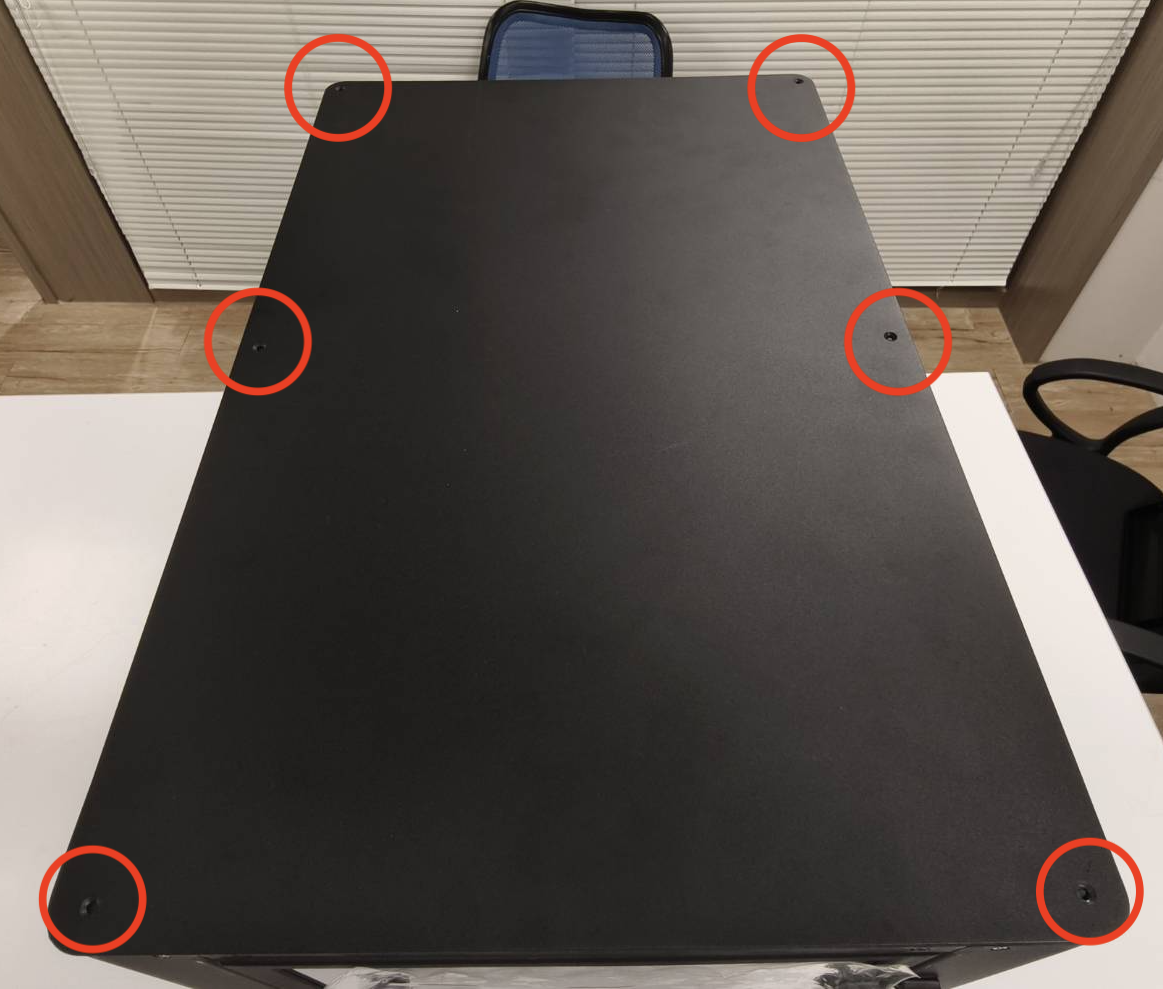

ثبّت الغطاء العلوي (I) على الجهاز.
[S2] [براغي سداسية برأس مسطح M4*8 × 6 قطع]
الخطوة 16

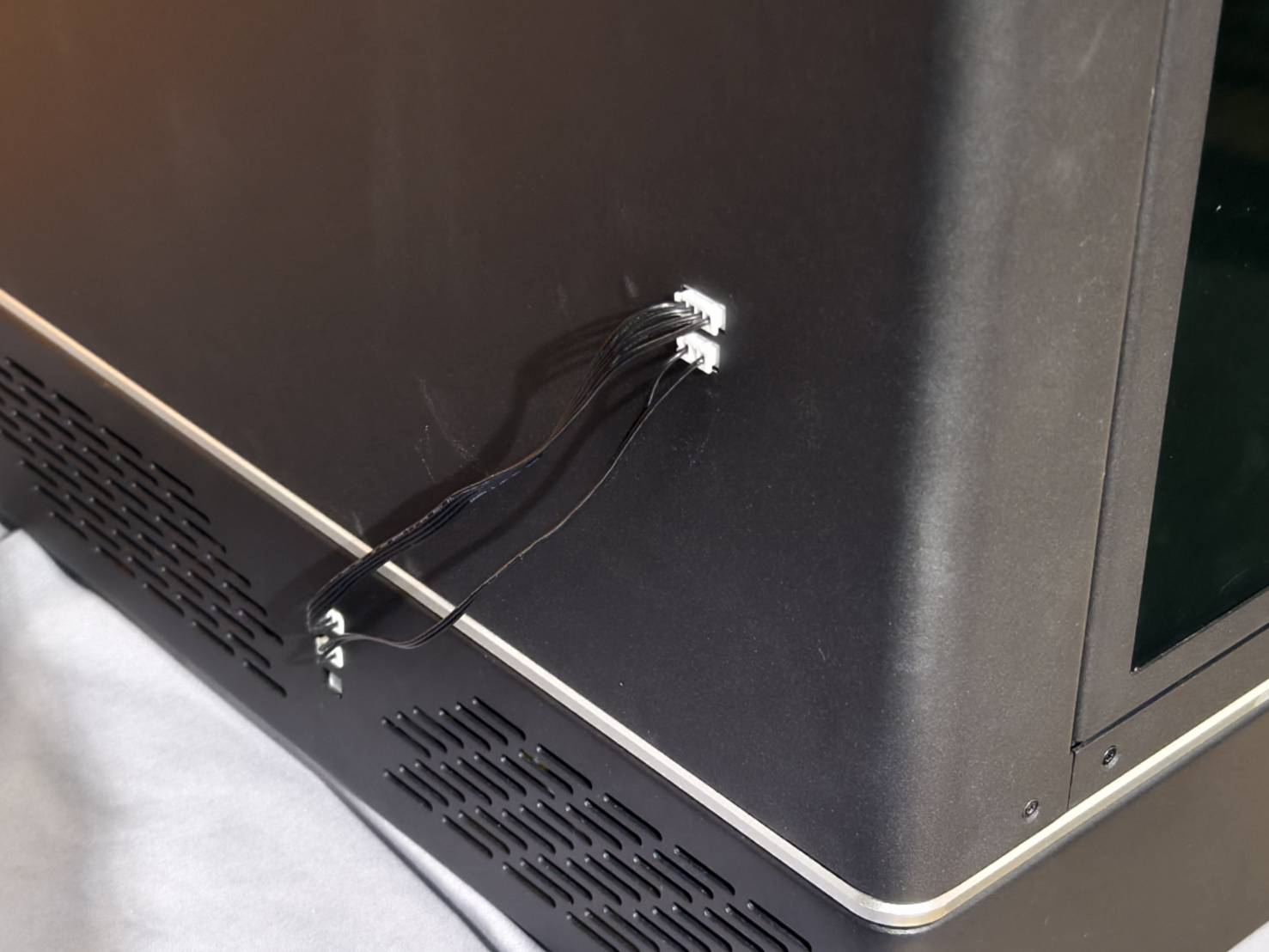

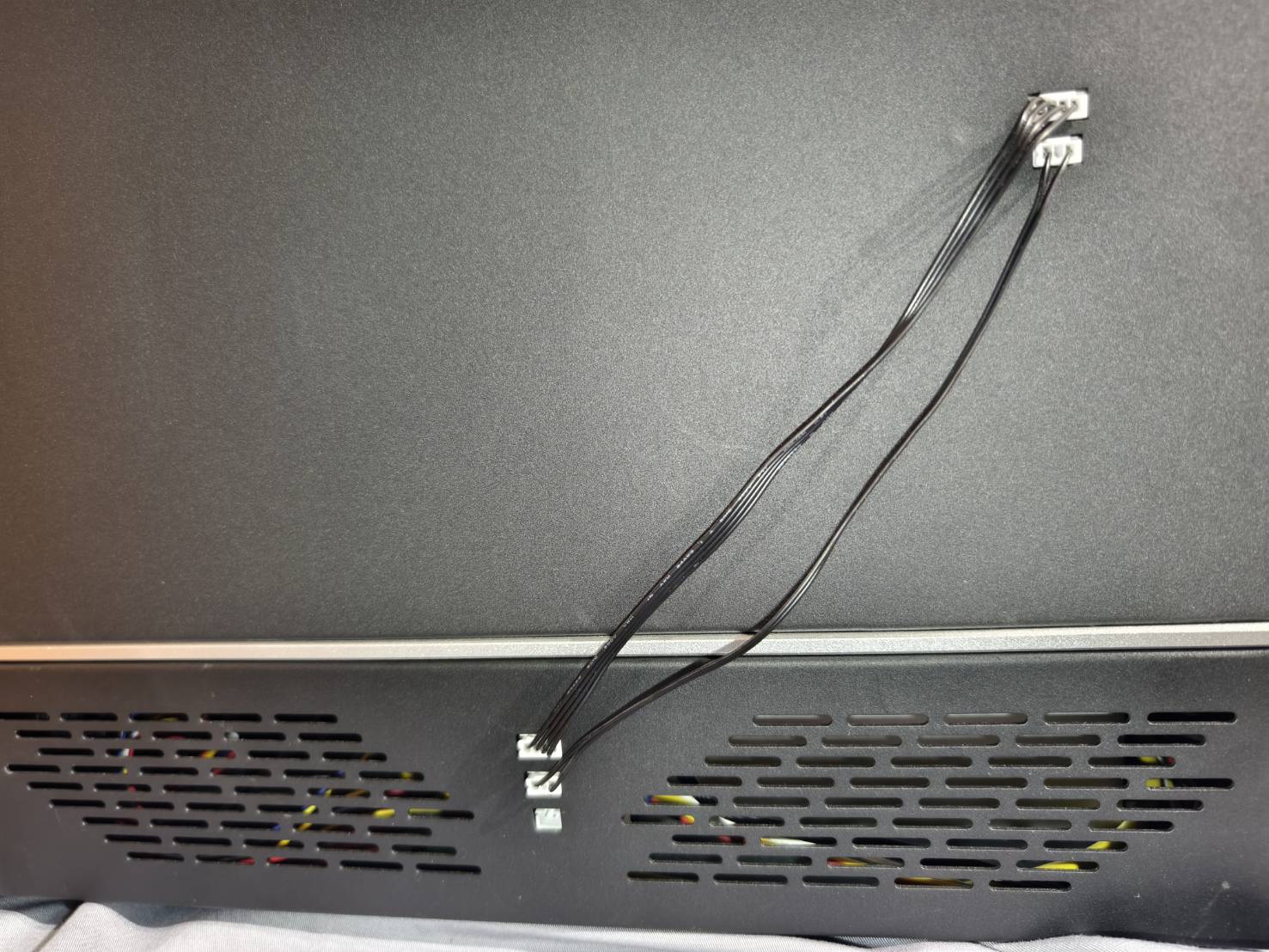

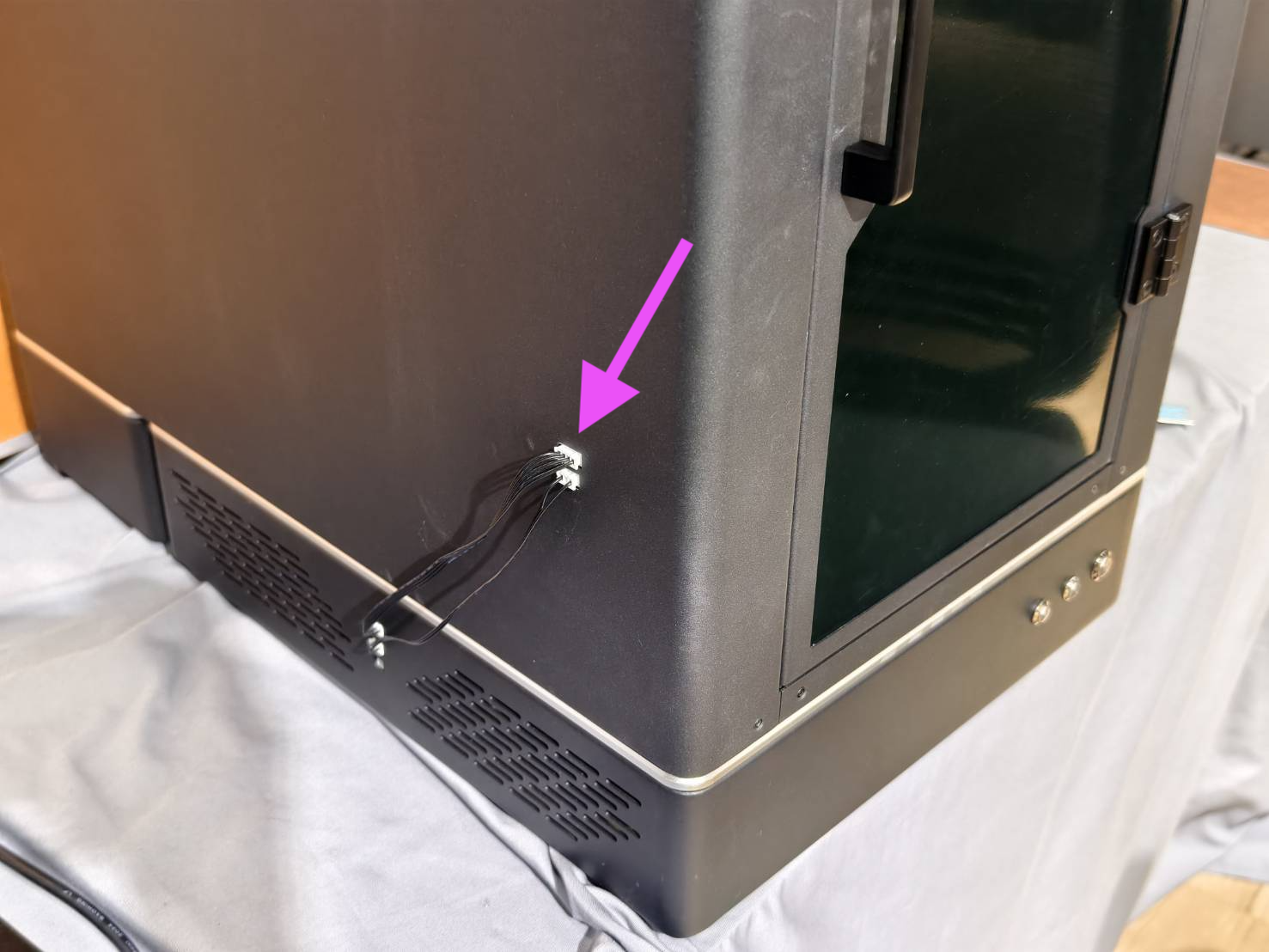

قم بتوصيل الكابلين المرفقين (J و K) بالجانب الأيسر من الجهاز.
#END
