إذا تمت إعادة توجيهك إلى هذا الدليل، فهذا يعني أن المسار العمودي للمرآة الثالثة لا يمكن محاذاته، أو أنك قمت باستبدال أنبوب الليزر أو مجموعة مقعد المرآة الثانية، وما إلى ذلك.
في هذا الدليل، سيتم تناول التعديلات المتقدمة التالية.

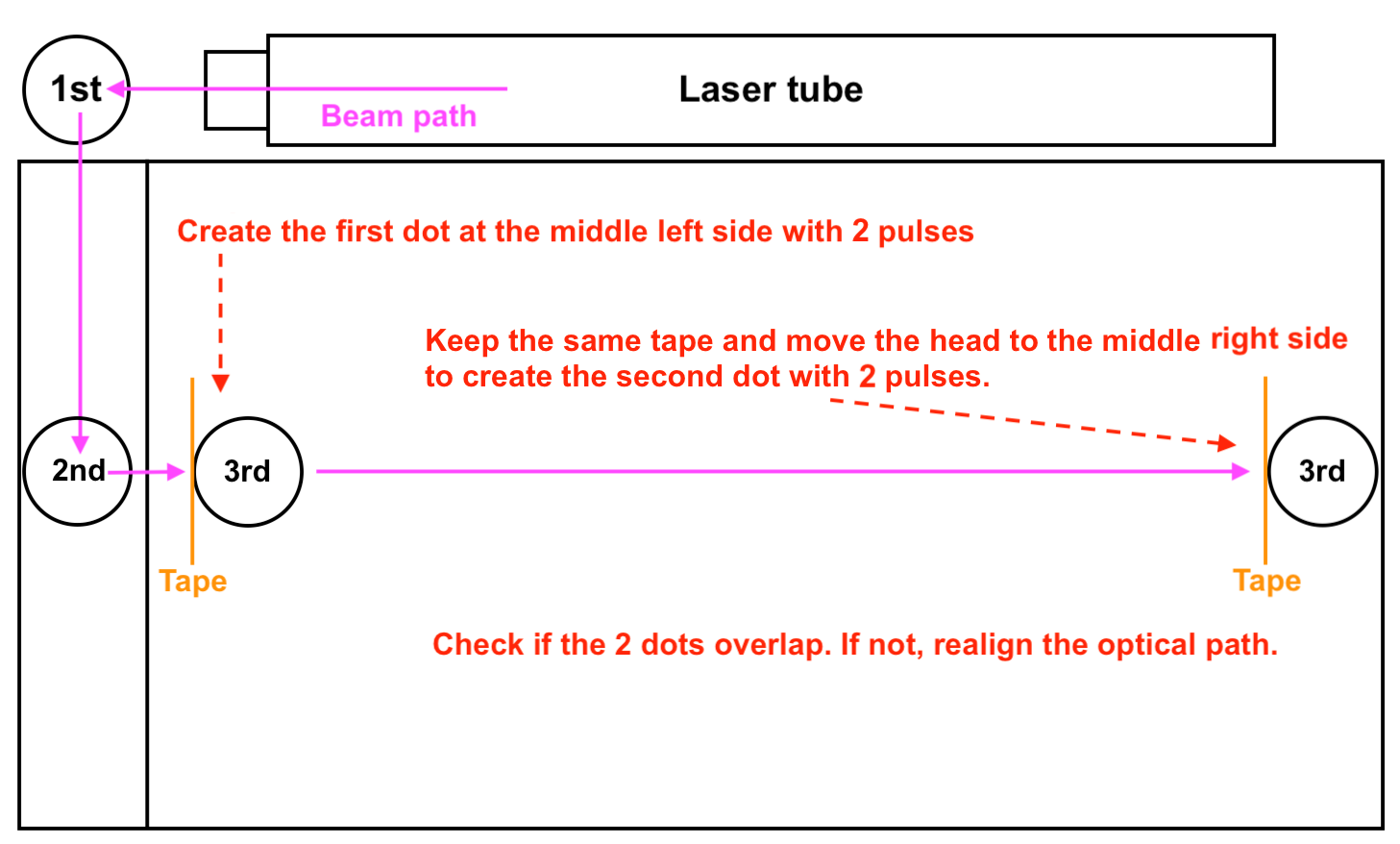

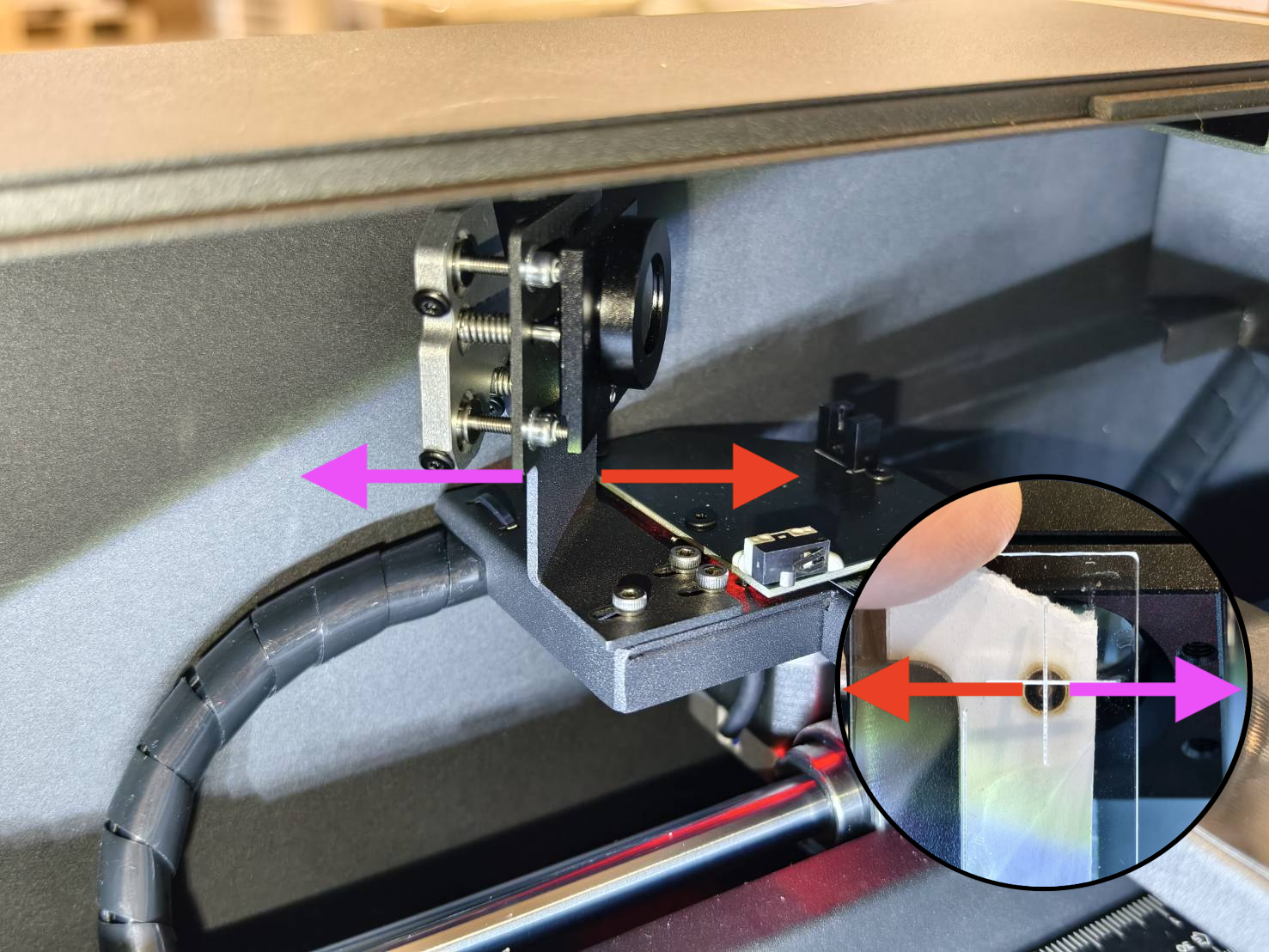

الخط الأفقي للمسار من المرآة الثانية إلى مدخل المرآة الثالثة.
الخط العمودي للمسار من المرآة الثانية إلى مدخل المرآة الثالثة.

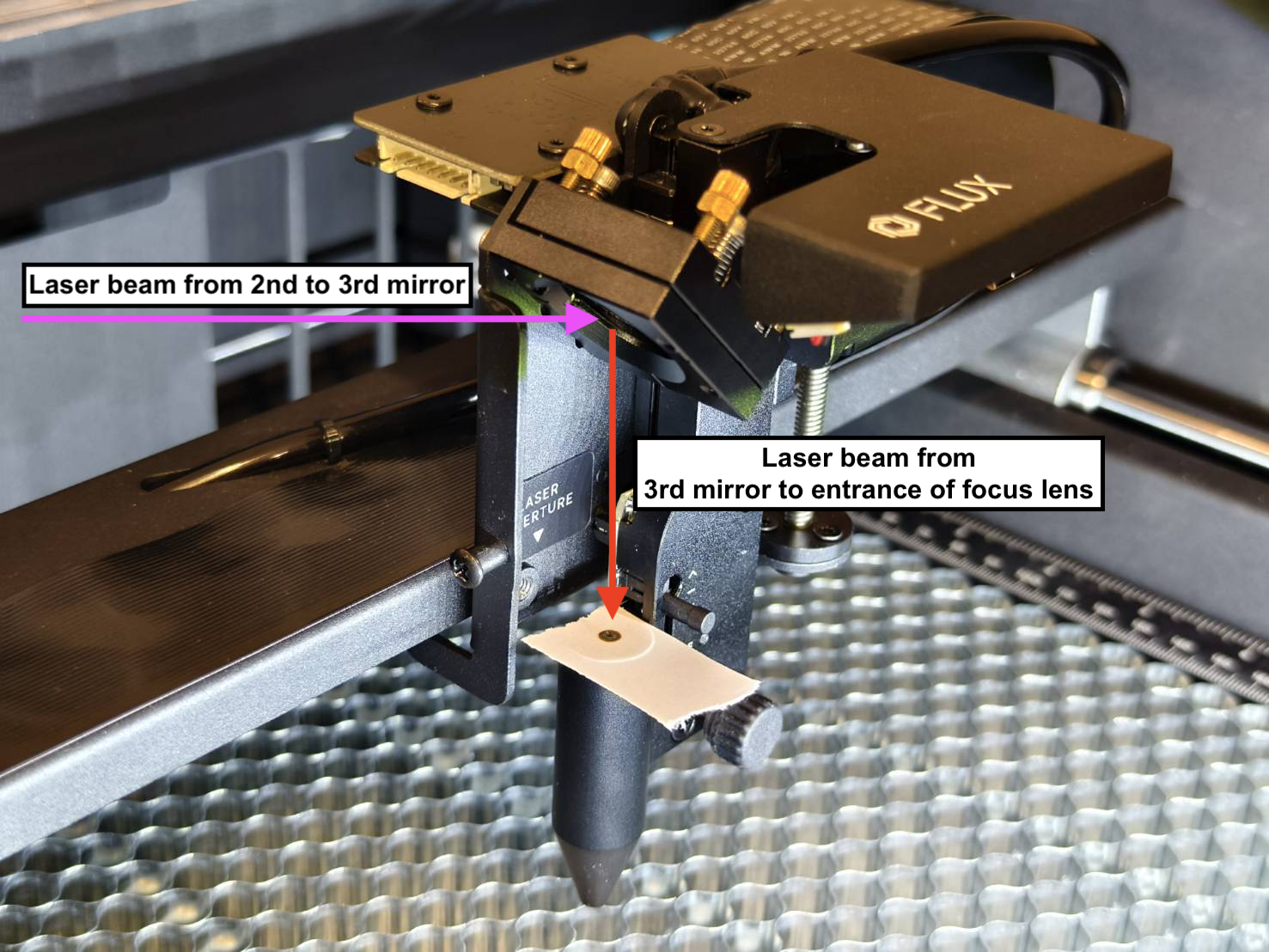

المسار العمودي من المرآة الثالثة إلى سطح العمل.
قبل البدء
يرجى التأكد من محاذاة المسار من المرآة الأولى إلى الثانية ومن الثانية إلى الثالثة بشكل صحيح. وإلا، فإن الخطوات الواردة في هذه الصفحة ستؤدي إلى تدهور المسار البصري.
يرجى الرجوع إلى هذه المقالة، 4-10 ضبط المسار البصري، من الخطوة 1 إلى الخطوة 7.1 للتأكد من محاذاة المسارات المذكورة بشكل صحيح.
الخطوة 1

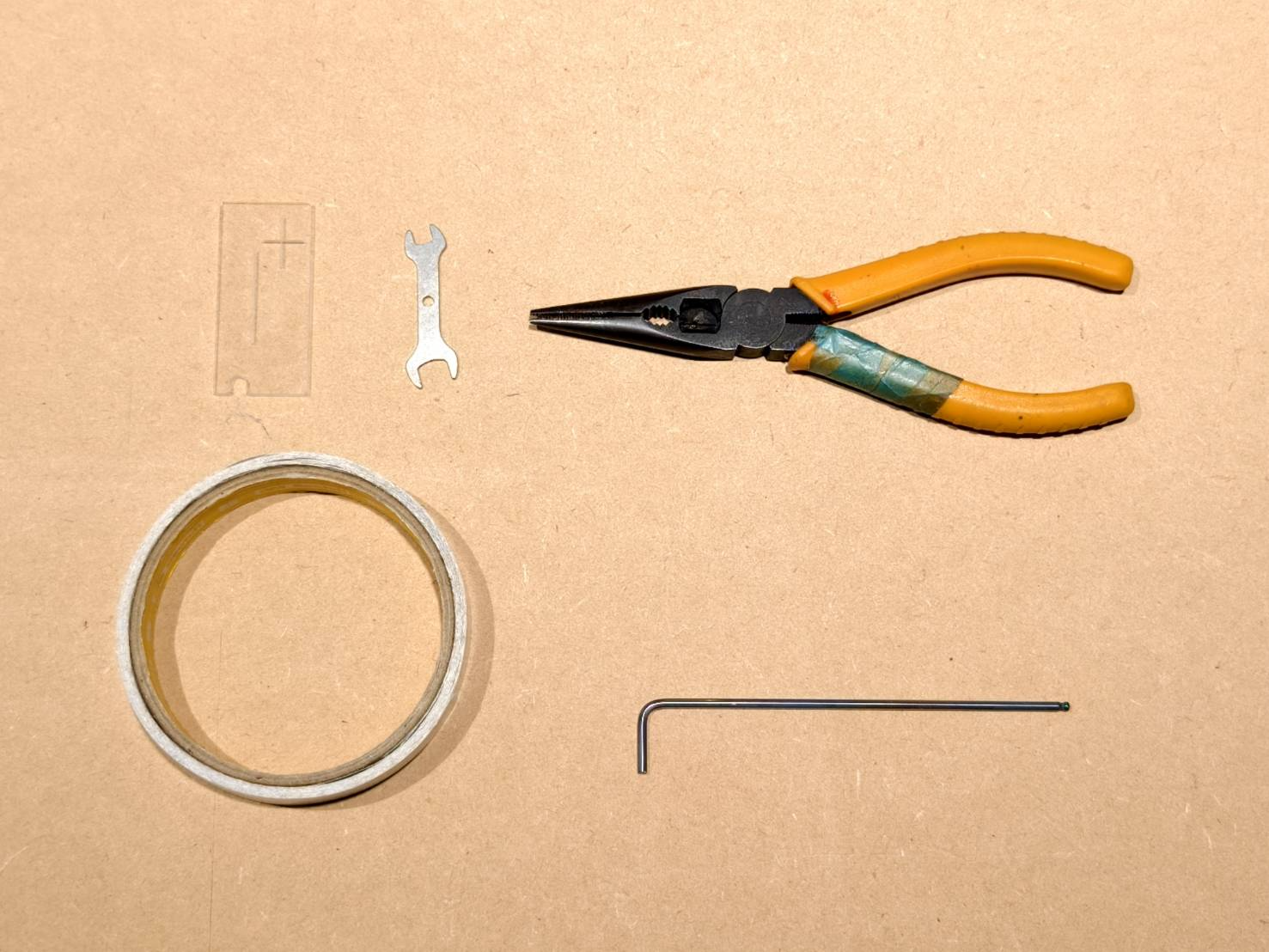

يرجى تحضير الأدوات التالية.

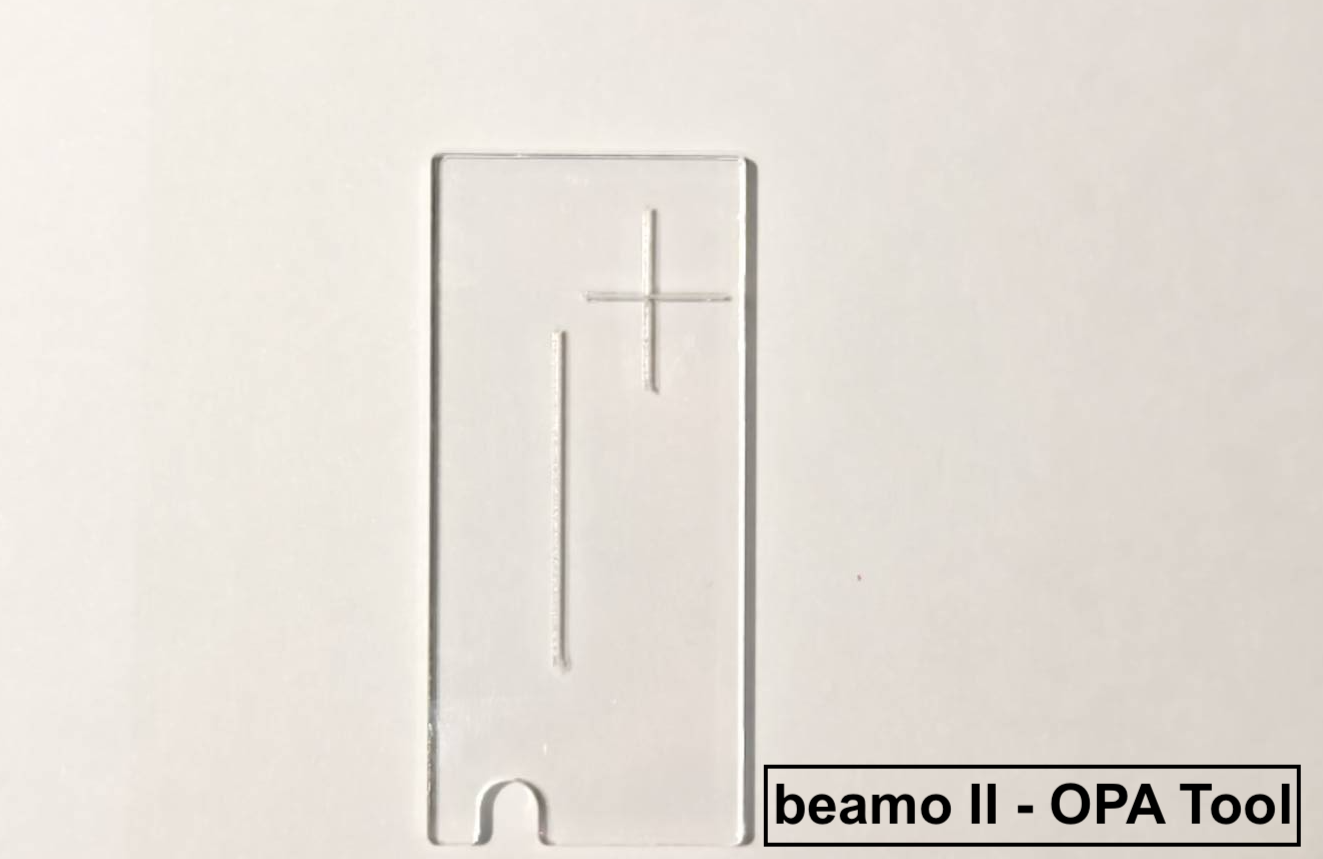

أداة OPA
مفتاح ربط مزدوج الرأس
كماشة
شريط لاصق مزدوج الوجه
مفتاح ألن 2.5 مم
الخطوة 2

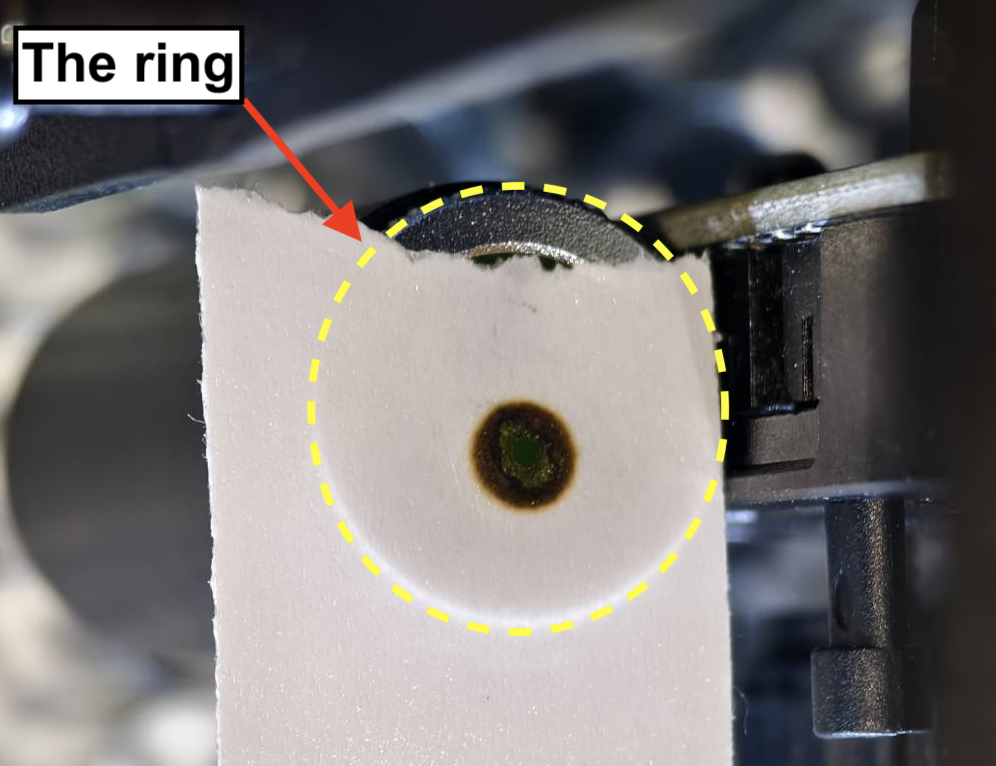

استخدم أداة OPA للتحقق من أن النقطة في مركز مدخل المرآة الثالثة. ستعلمك هذه الخطوة كيفية التحقق من المحاذاة الرأسية للشعاع عند مدخل المرآة الثالثة باستخدام أداة OPA.

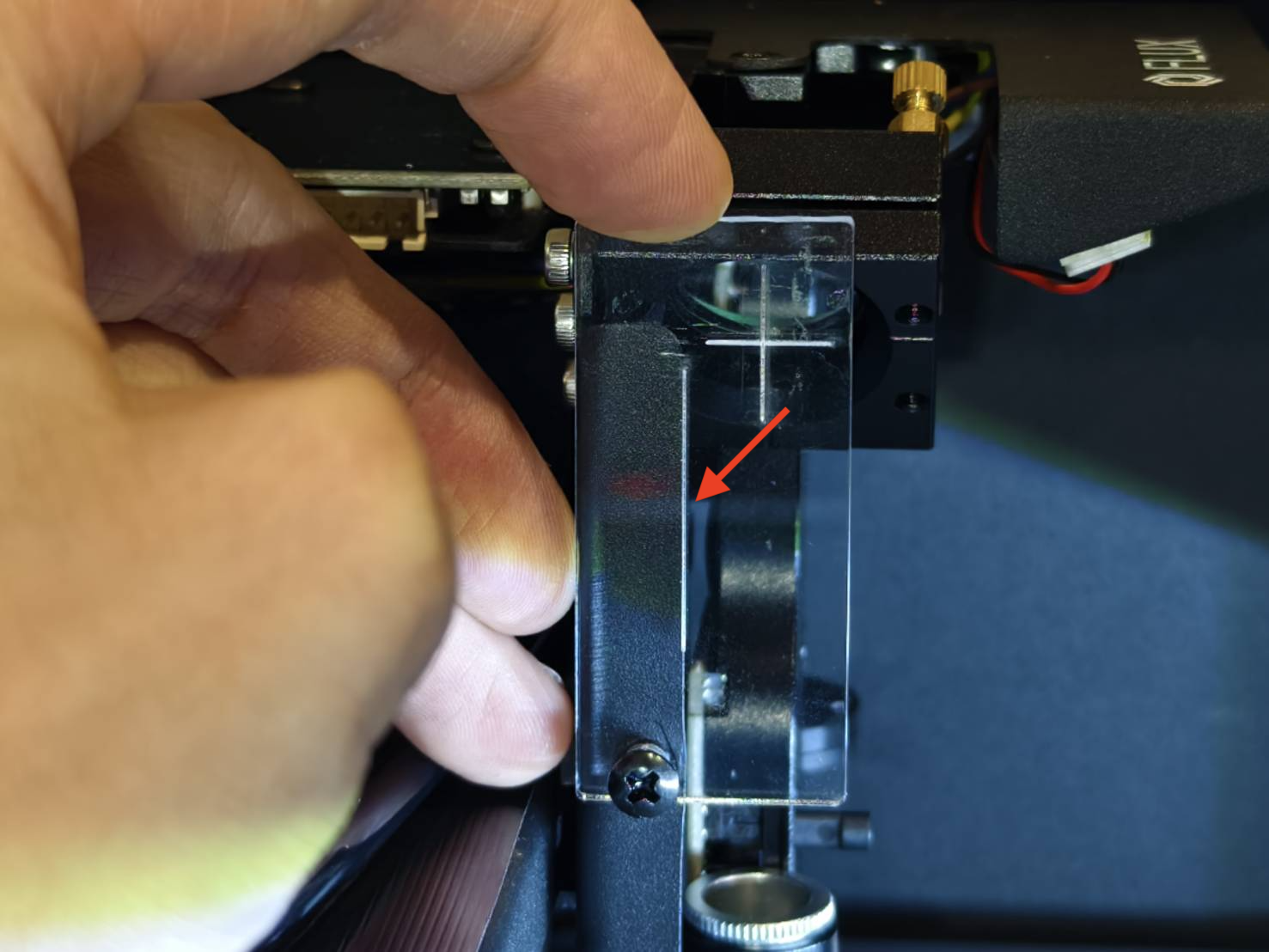

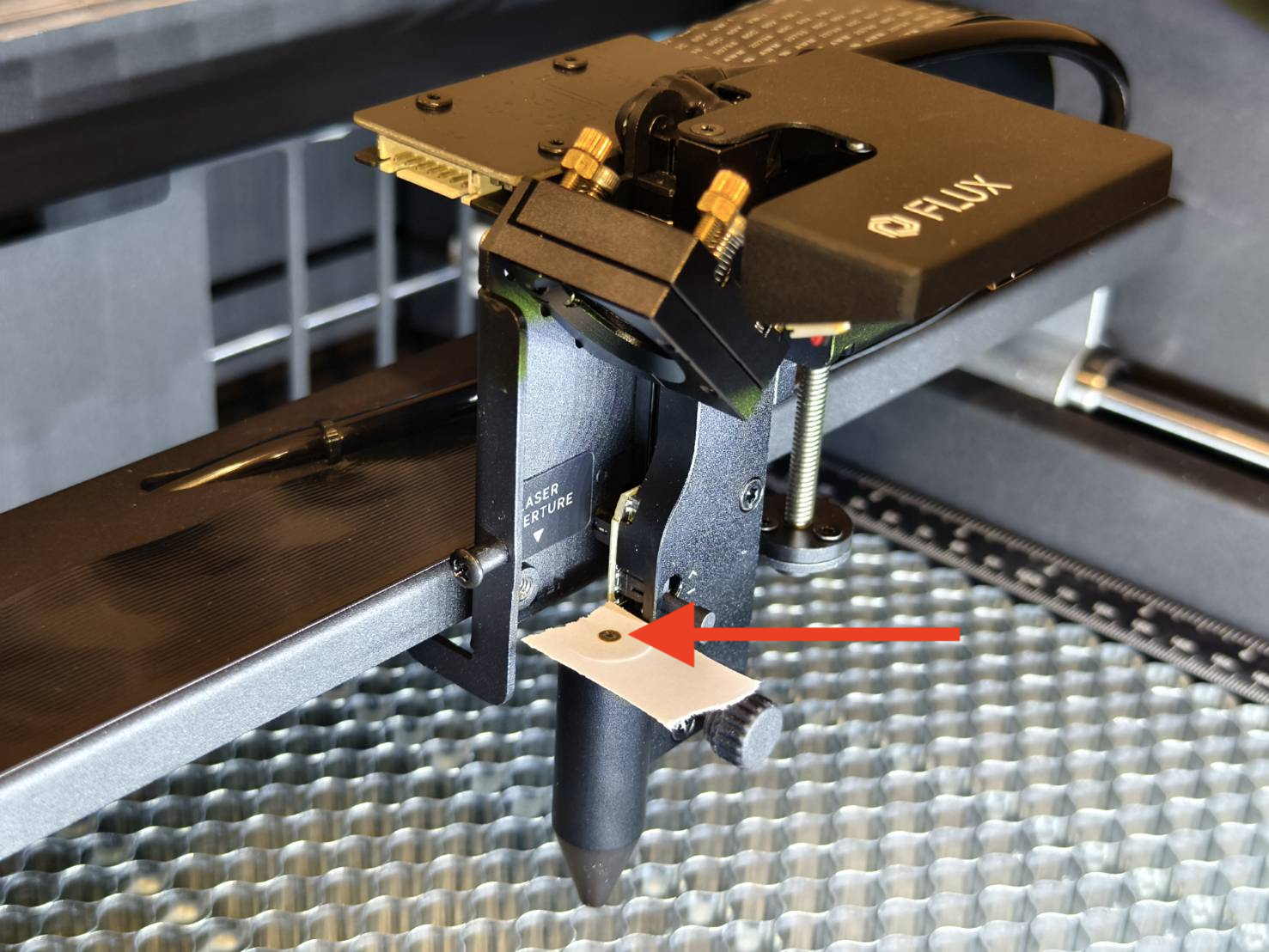

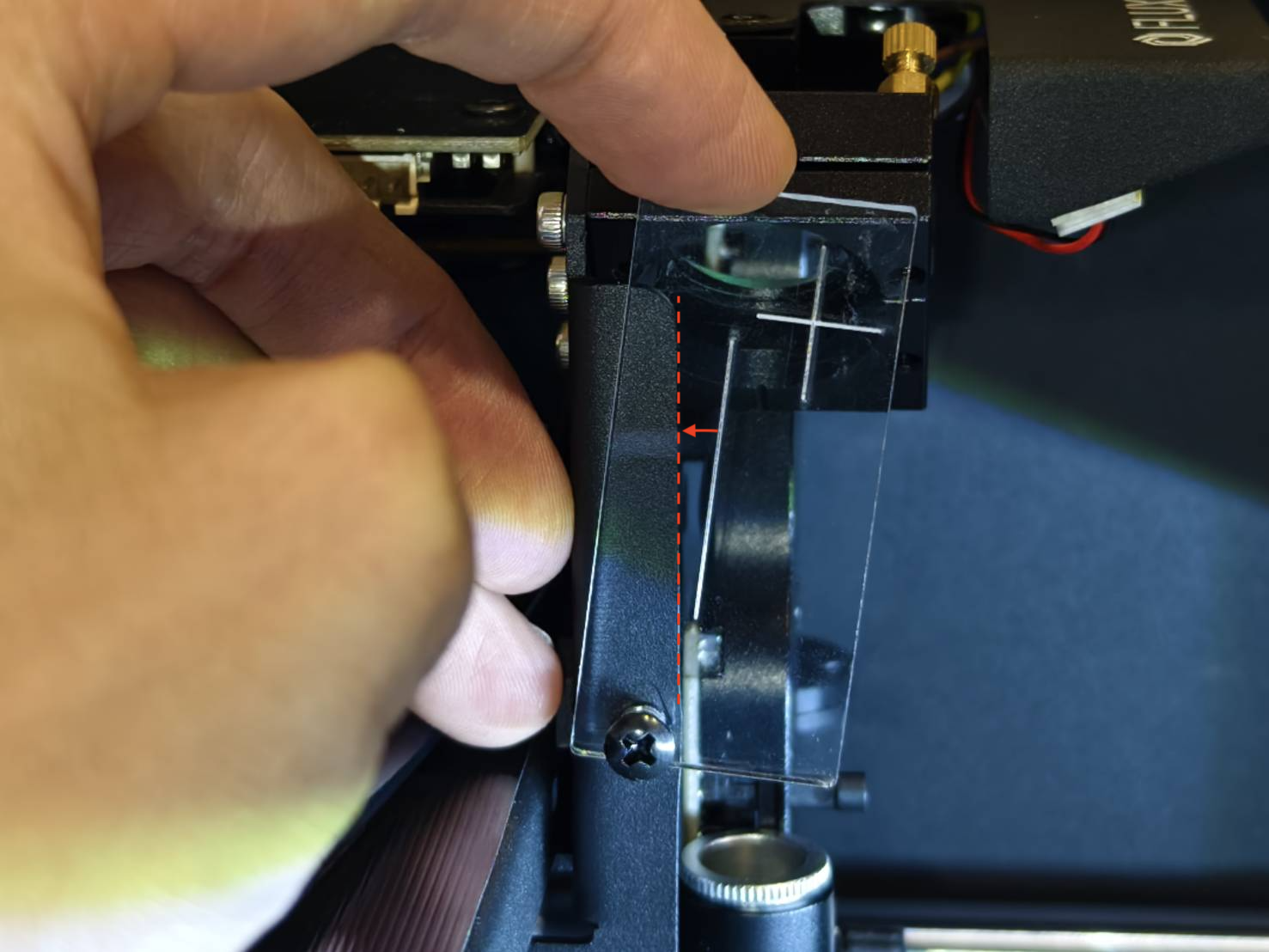

سيتم وضع الأداة على برغي مدخل المرآة الثالثة. سيتم محاذاة الخط الأطول على اليسار مع حافة القطعة المعدنية.
إذا لم تتمكن الآلة من القطع عبر أي منطقة من سطح العمل، فيجب عليك صنع أداة مؤقتة. يرجى الرجوع إلى الدليل، دليل أداة OPA المؤقتة.

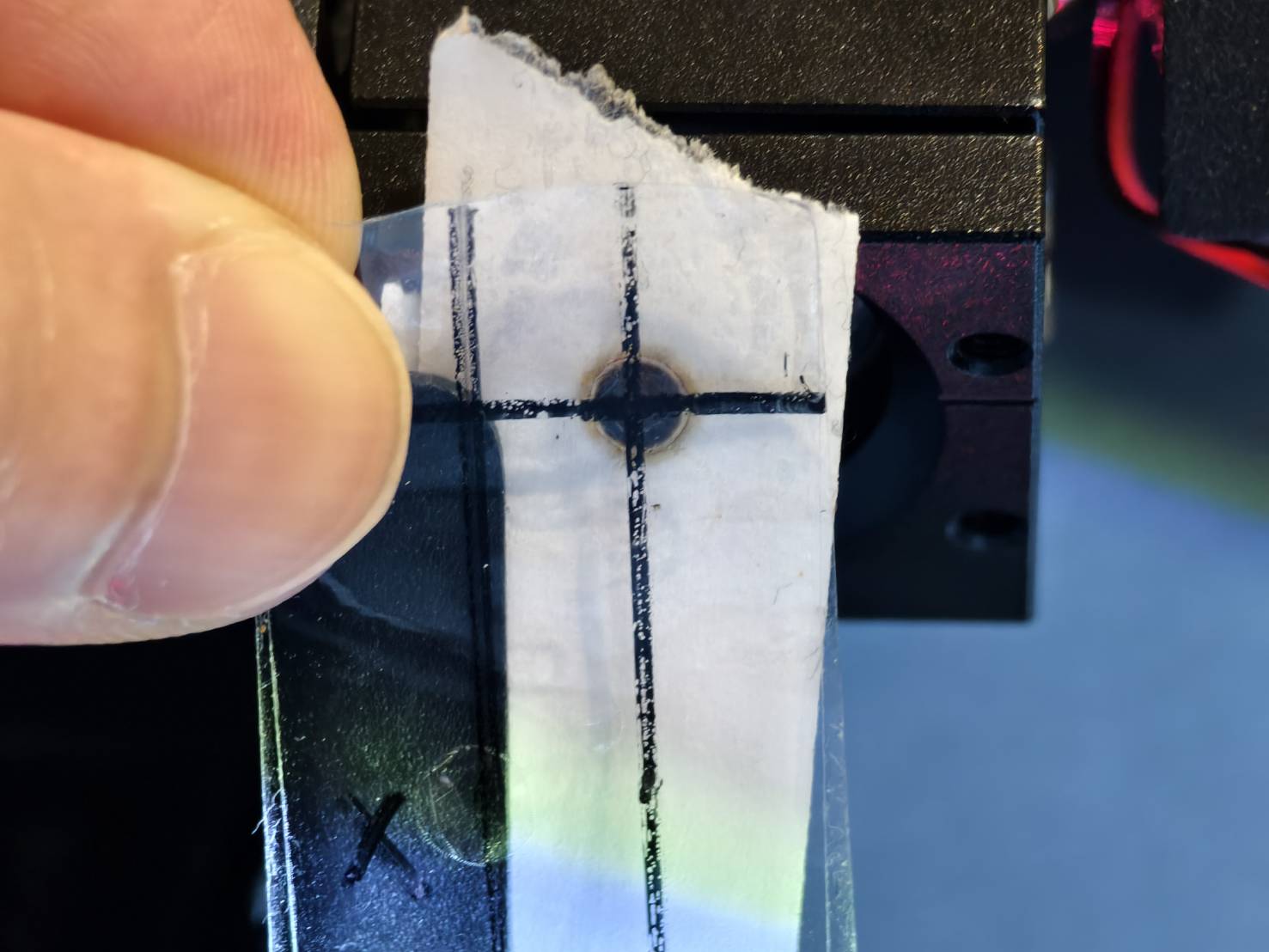

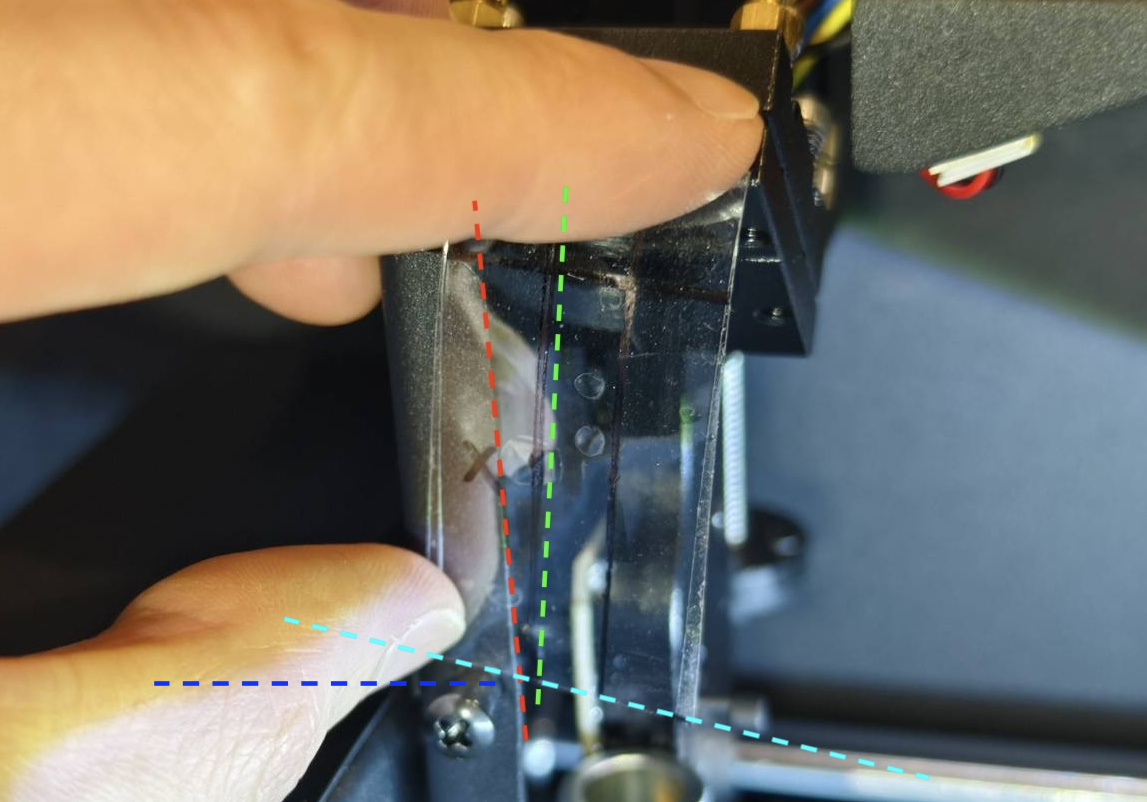

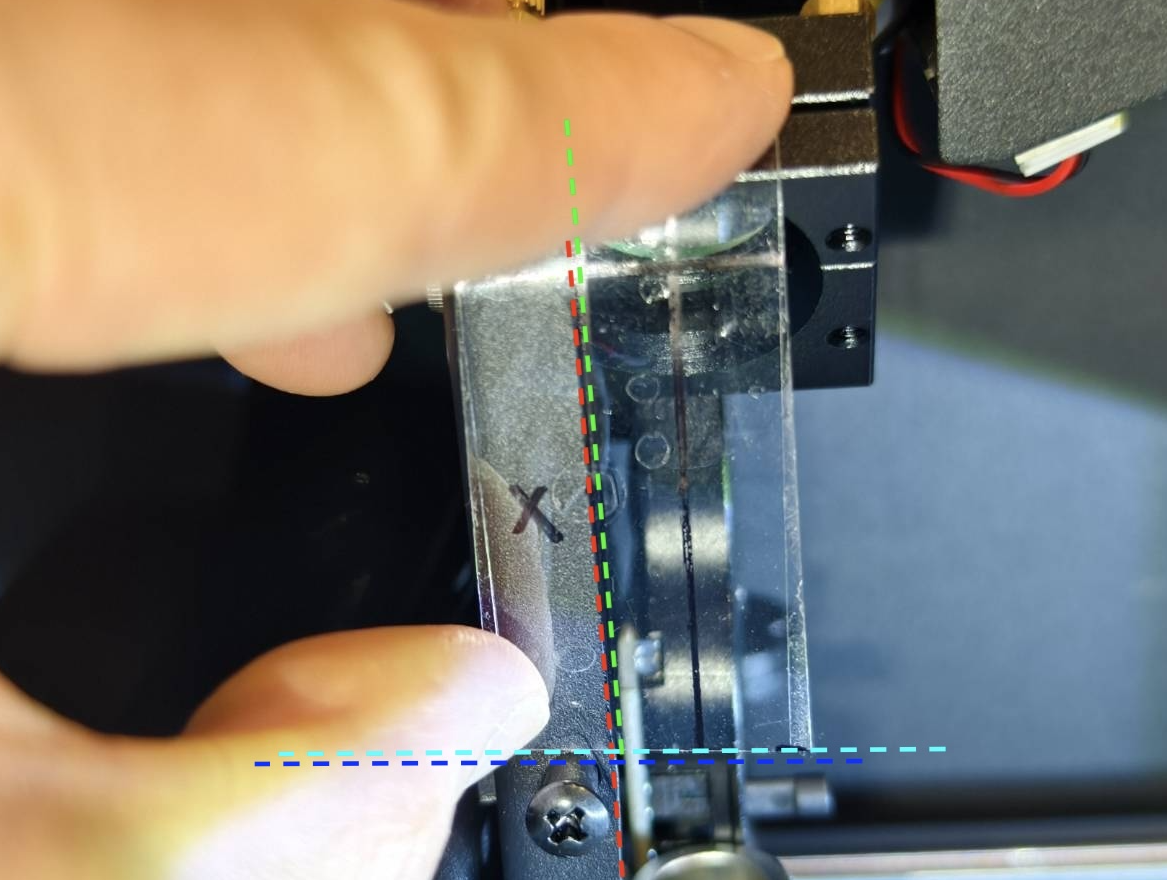

سيتم وضع الأداة على برغي مدخل المرآة الثالثة. سيكون جانب علامة "x" على الجانب الأيسر وسيتم محاذاة خط 10 مم مع القطعة المعدنية. تأكد من أن الجزء السفلي من الأداة يستقر على السطح العلوي للبرغي.
بمجرد حصولك على الأداة، حرّك رأس الليزر إلى المركز وأطلق 5 نبضات. استخدم الأداة للتحقق مما إذا كانت النقطة قريبة من الخط الرأسي.

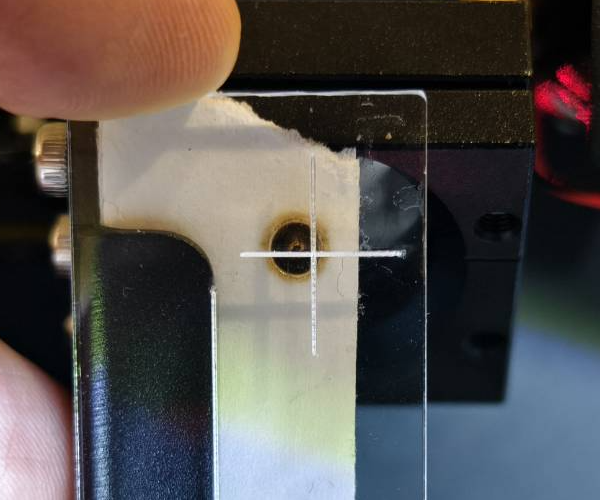

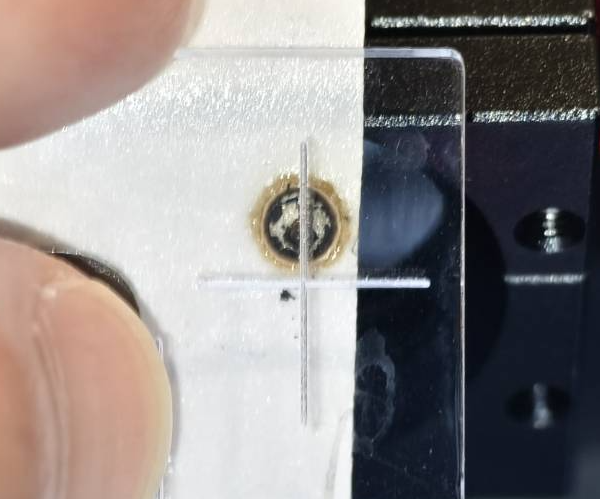

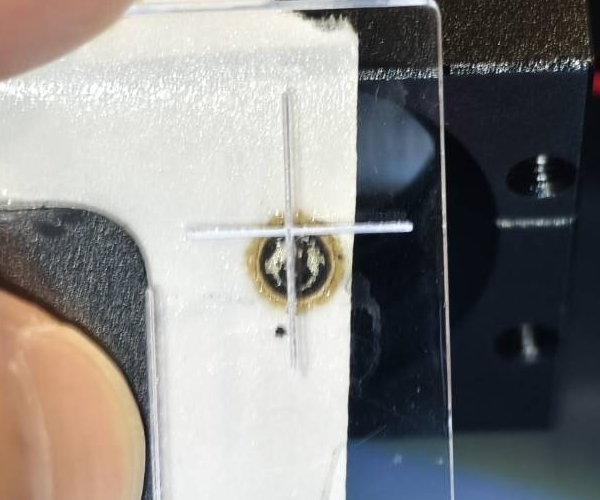

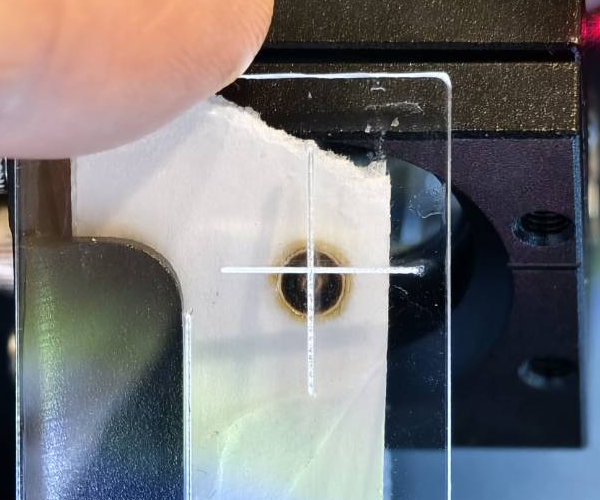

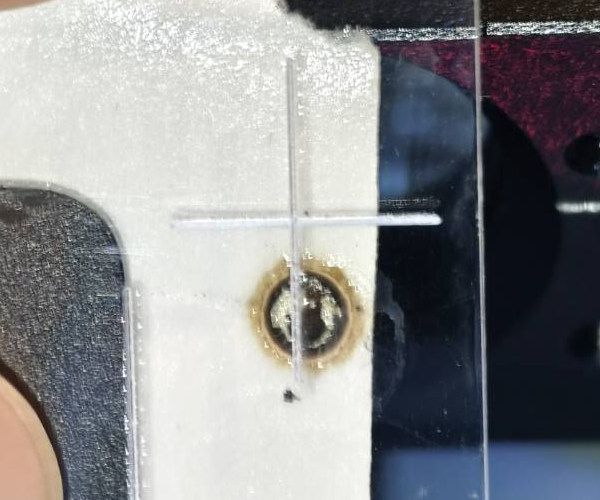

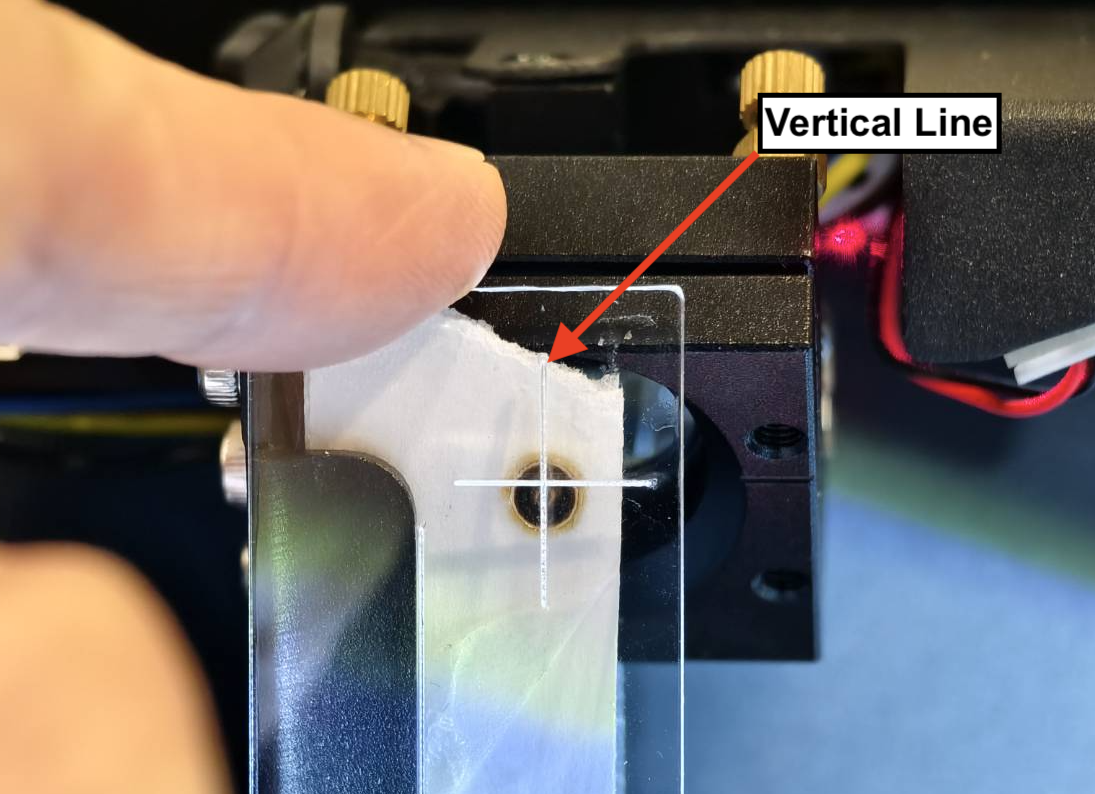

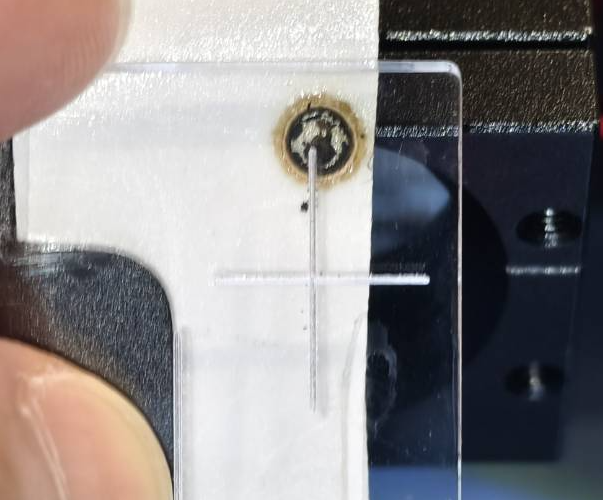

تحقق من الخط الرأسي باستخدام الأداة. قم بمحاذاة دائرة الأداة أو نقاطها مع المدخل وتحقق من موضع النقطة.

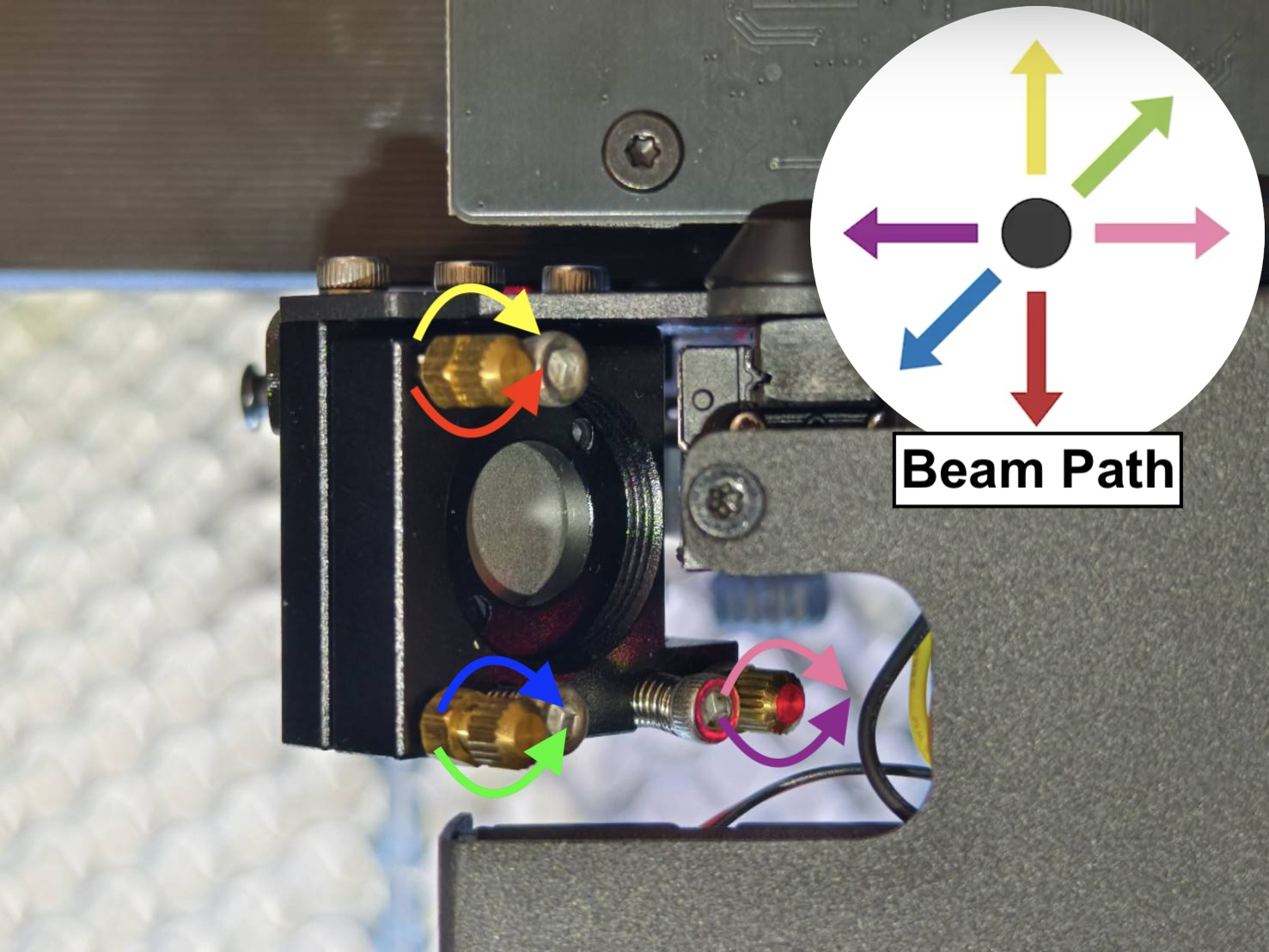

أعد فحص المسار البصري من المرآة الثانية إلى المرآة الثالثة للتأكد من تطابق النقاط. يرجى الرجوع إلى الخطوة 7 في مقال آخر. إذا لم تتطابق النقاط، يرجى المتابعة عبر الخطوة 7.1.
انتقل إلى الخطوة 3 بعد محاذاة المرآة الثانية إلى الثالثة.
الخطوة 3

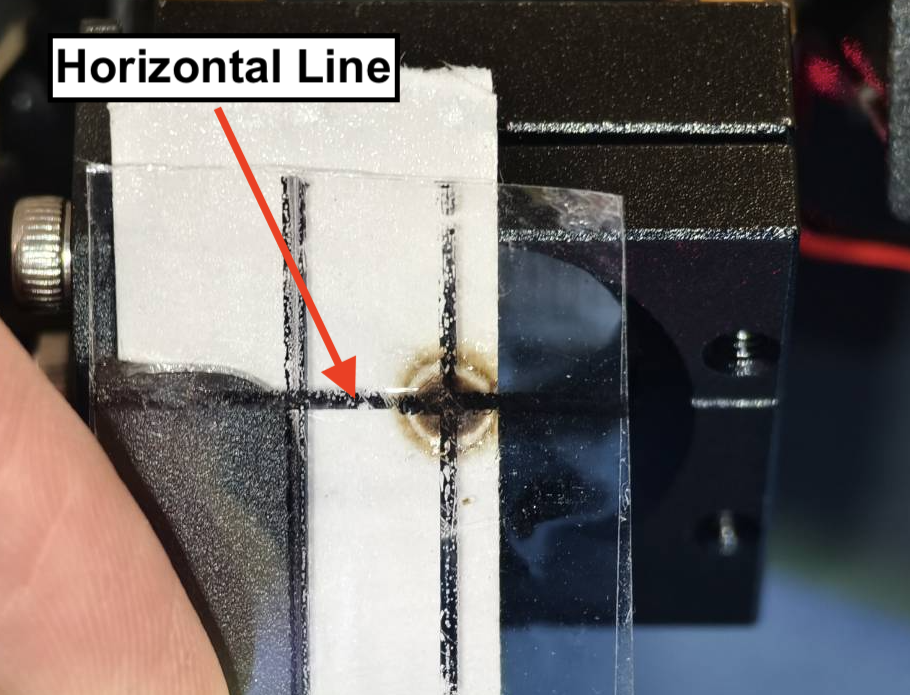

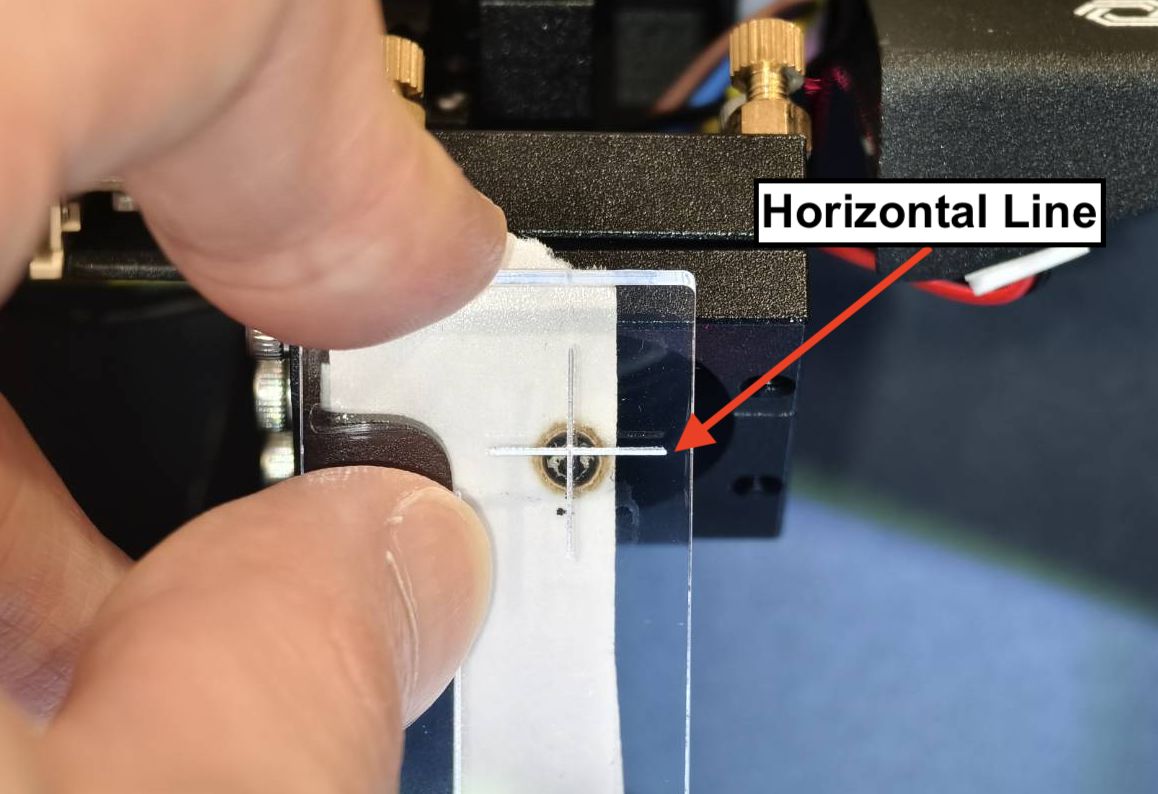

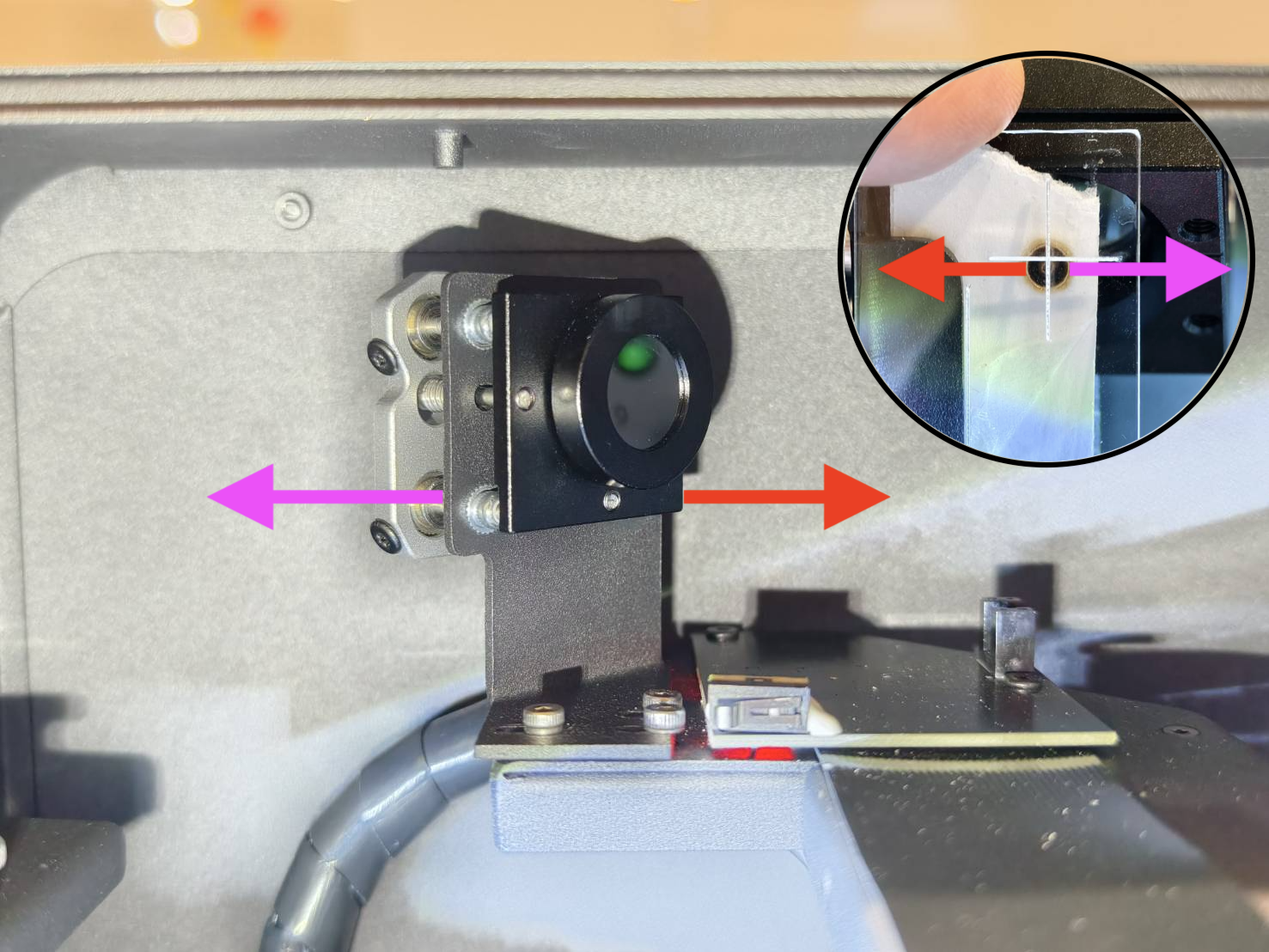

تحقق من الخط الأفقي باستخدام أداة OPA.
بمجرد حصولك على الأداة، حرّك رأس الليزر إلى المركز وأطلق 5 نبضات. استخدم الأداة للتحقق مما إذا كانت النقطة قريبة من الخط الأفقي.

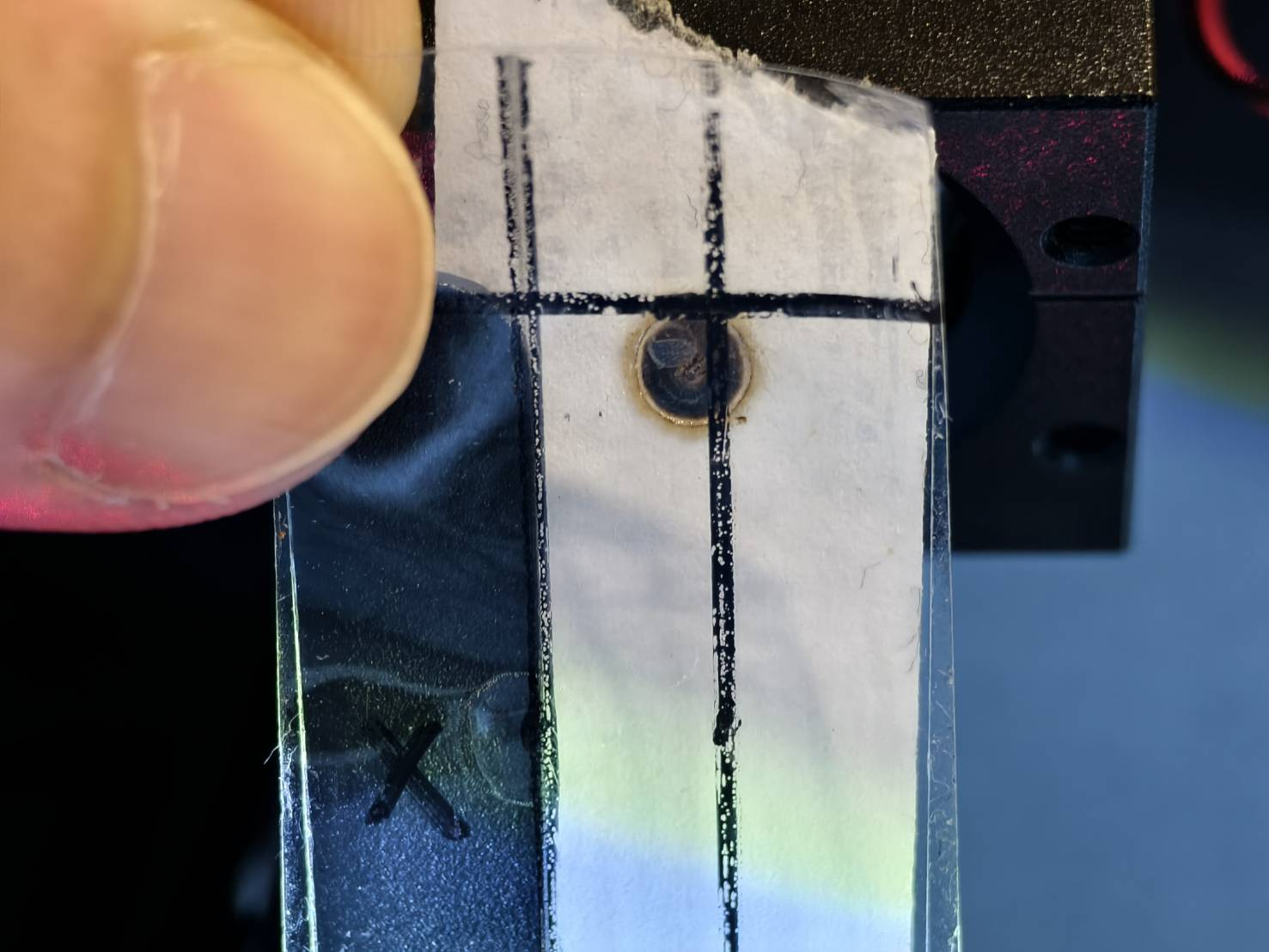

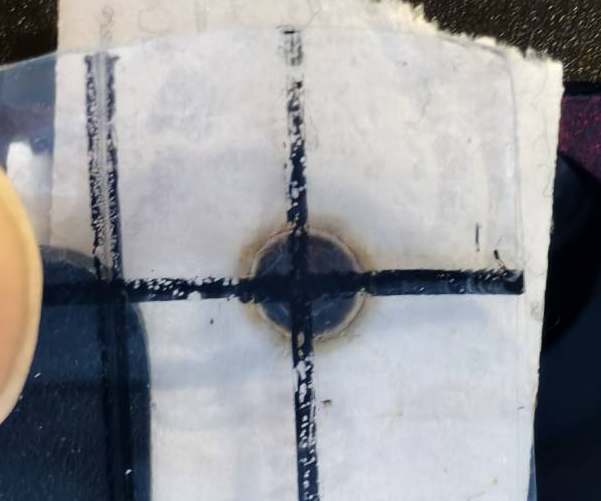

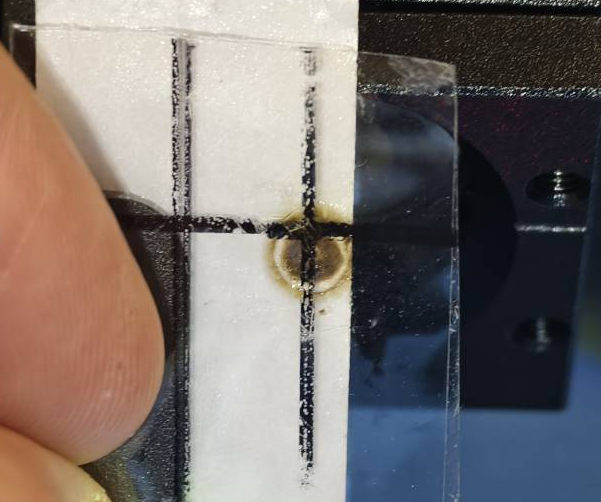

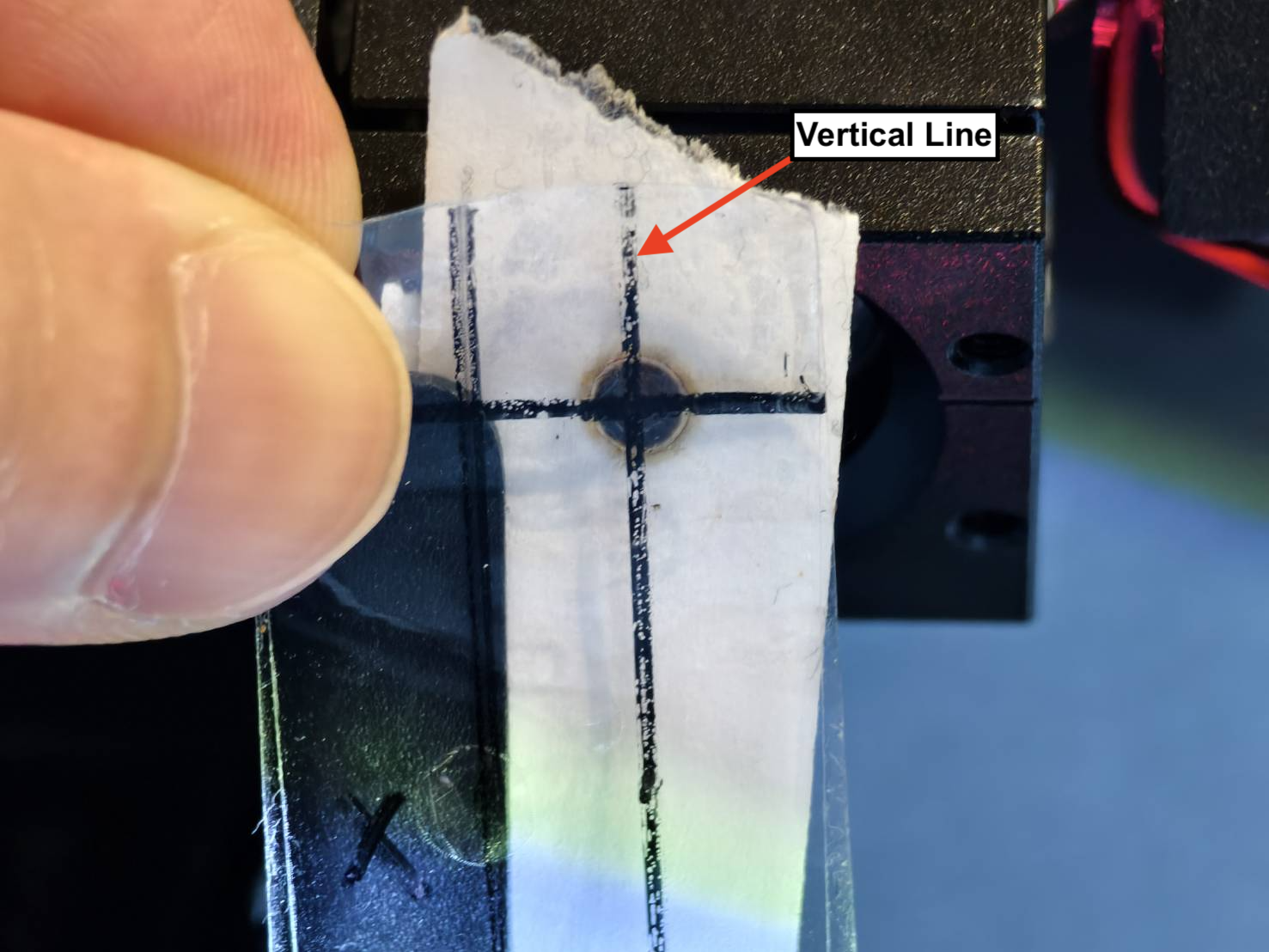

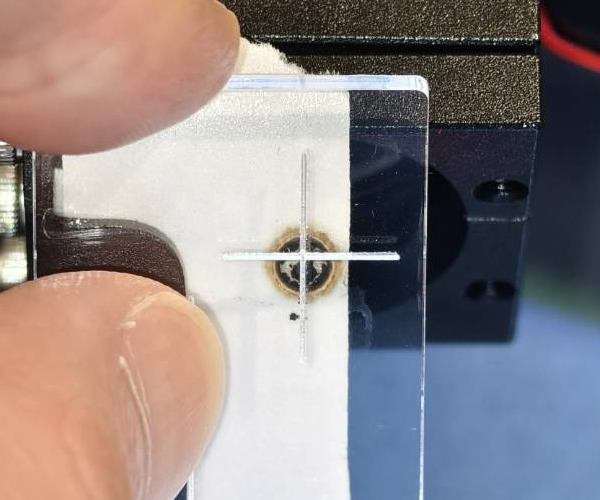

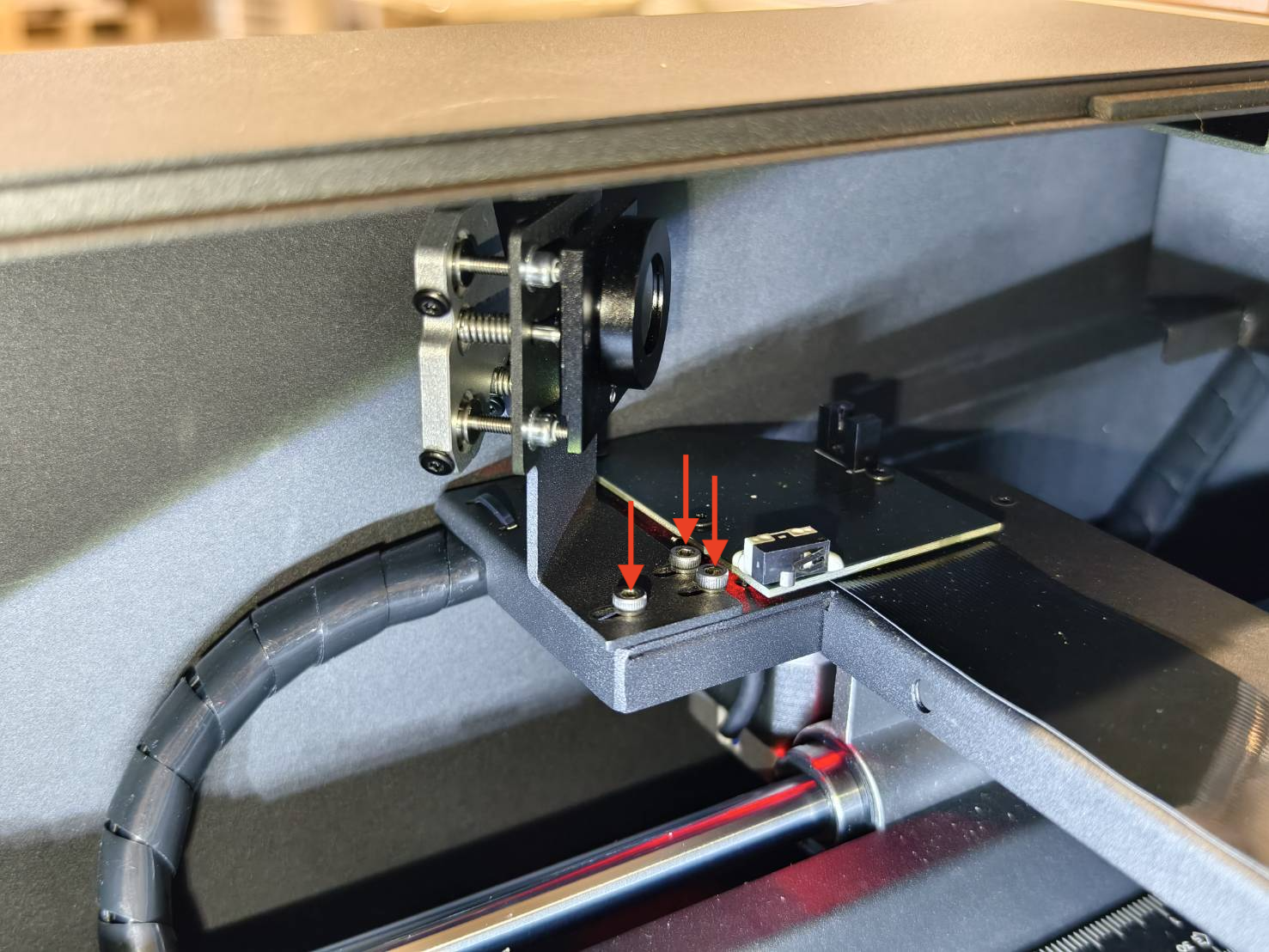

تحقق من الخط الرأسي باستخدام الأداة. قم بمحاذاة دائرة الأداة أو نقاطها مع المدخل وتحقق من موضع النقطة.

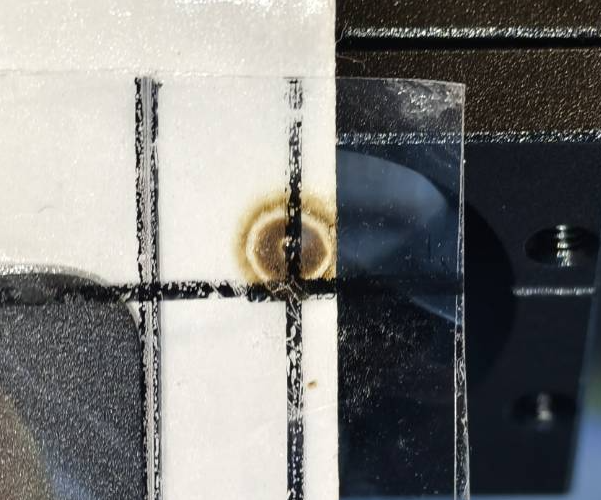

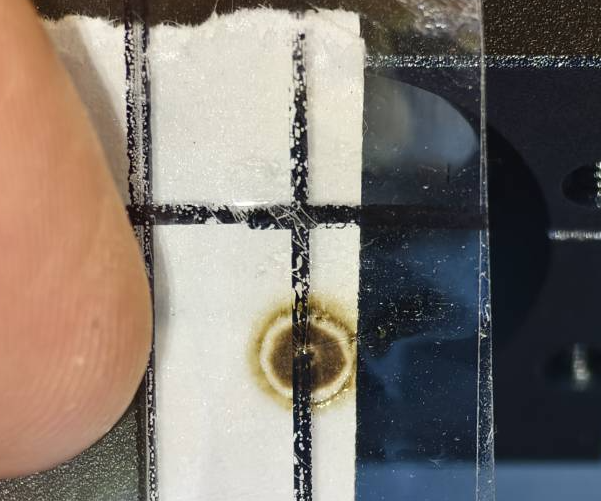

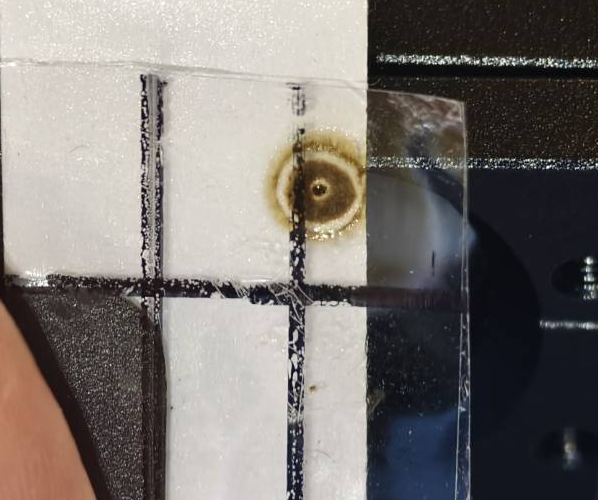

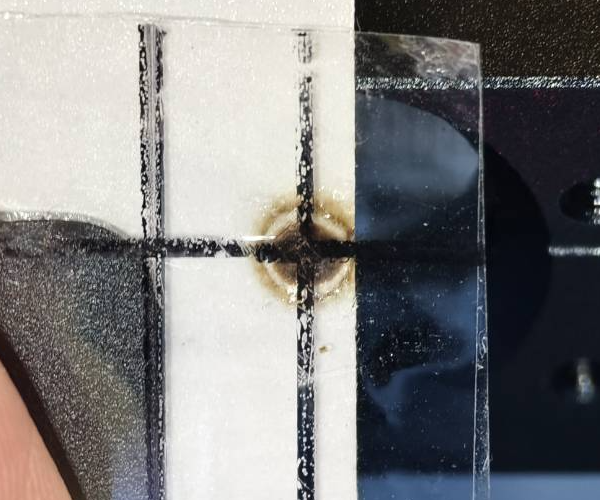

يجب أن تكون النقطة في مركز الخط. لا بأس إذا كانت أعلى أو أسفل قليلاً، طالما أنها تلامس الخط. إذا لم تلامس الخط، فهذا غير مقبول.
(الفيديو عبارة عن عملية فعلية من موظفي FLUX. إنه فيديو طويل، يمكنك تغيير السرعة، لكن المفهوم والعملية هما المفتاح لفهم كيفية الضبط. يرجى تفعيل الترجمة.)
