الوصف
توفر هذه المقالة دليلاً تفصيلياً خطوة بخطوة لتثبيت ملحق قاعدة التمديد لجهاز beamo II.
يُرجى اتباع التعليمات أدناه لإتمام عملية التثبيت.
معلومات ارتفاع المواد عند وضعها على قاعدة التمديد كما يلي:
| بدون قرص العسل | |
| الفتحة 1 | 23 ~ 50 mm |
| الفتحة 2 | 51 ~ 58 mm |
| الفتحة 3 | 81 ~ 110 mm |
| الفتحة 4 | 111 ~ 140 mm |
| بدون درج | 141 ~ 155 mm |
| مع شبكة قرص العسل | |
| الفتحة 1 | 0 ~ 27 mm |
| الفتحة 2 | 28 ~ 57 mm |
| الفتحة 3 | 58 ~ 87 mm |
| الفتحة 4 | 88 ~ 117 mm |
| بدون درج | 118 ~ 132 mm |
فتح العلبة:
# |

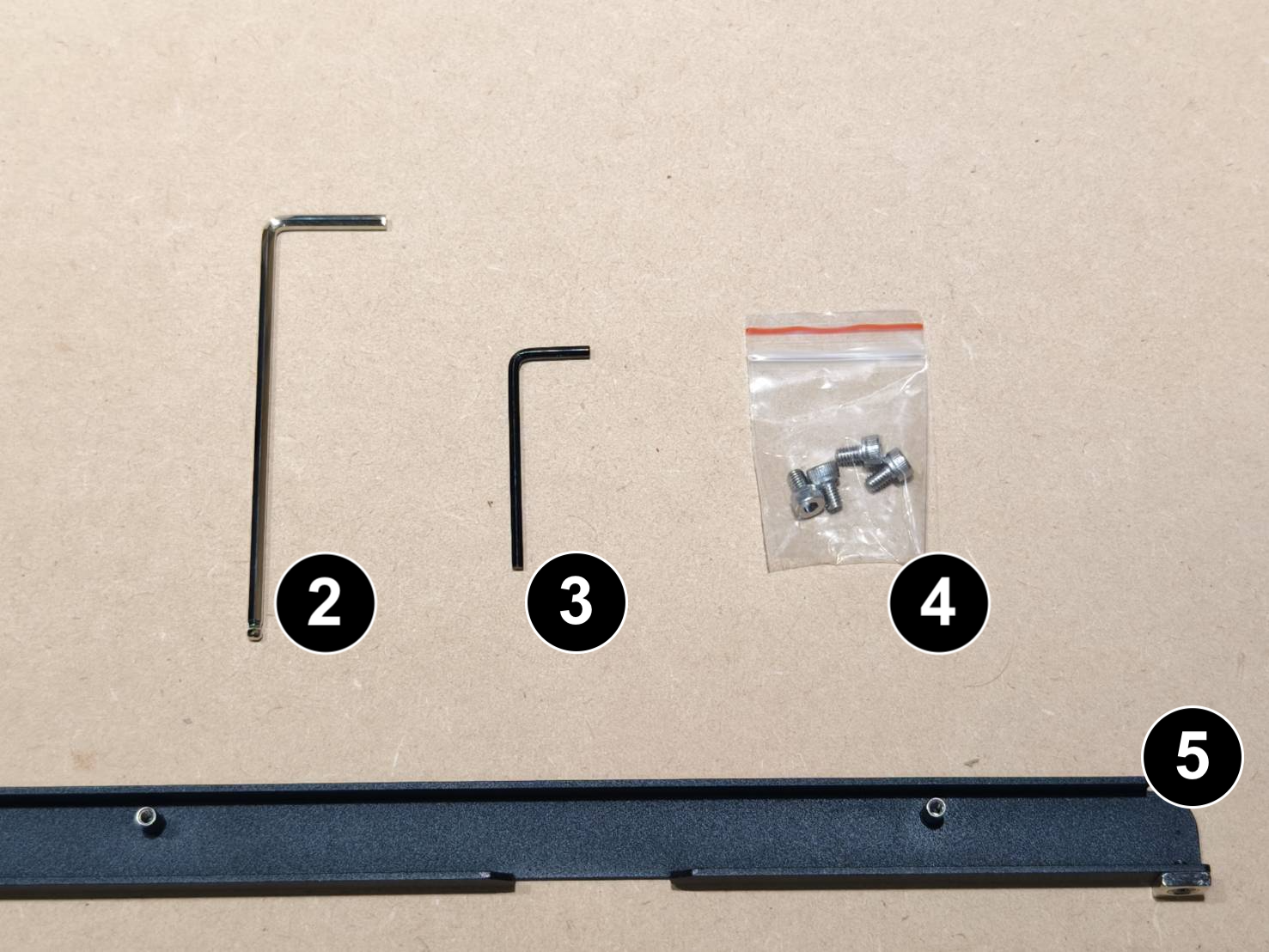

العنصر | الكمية |
1 |

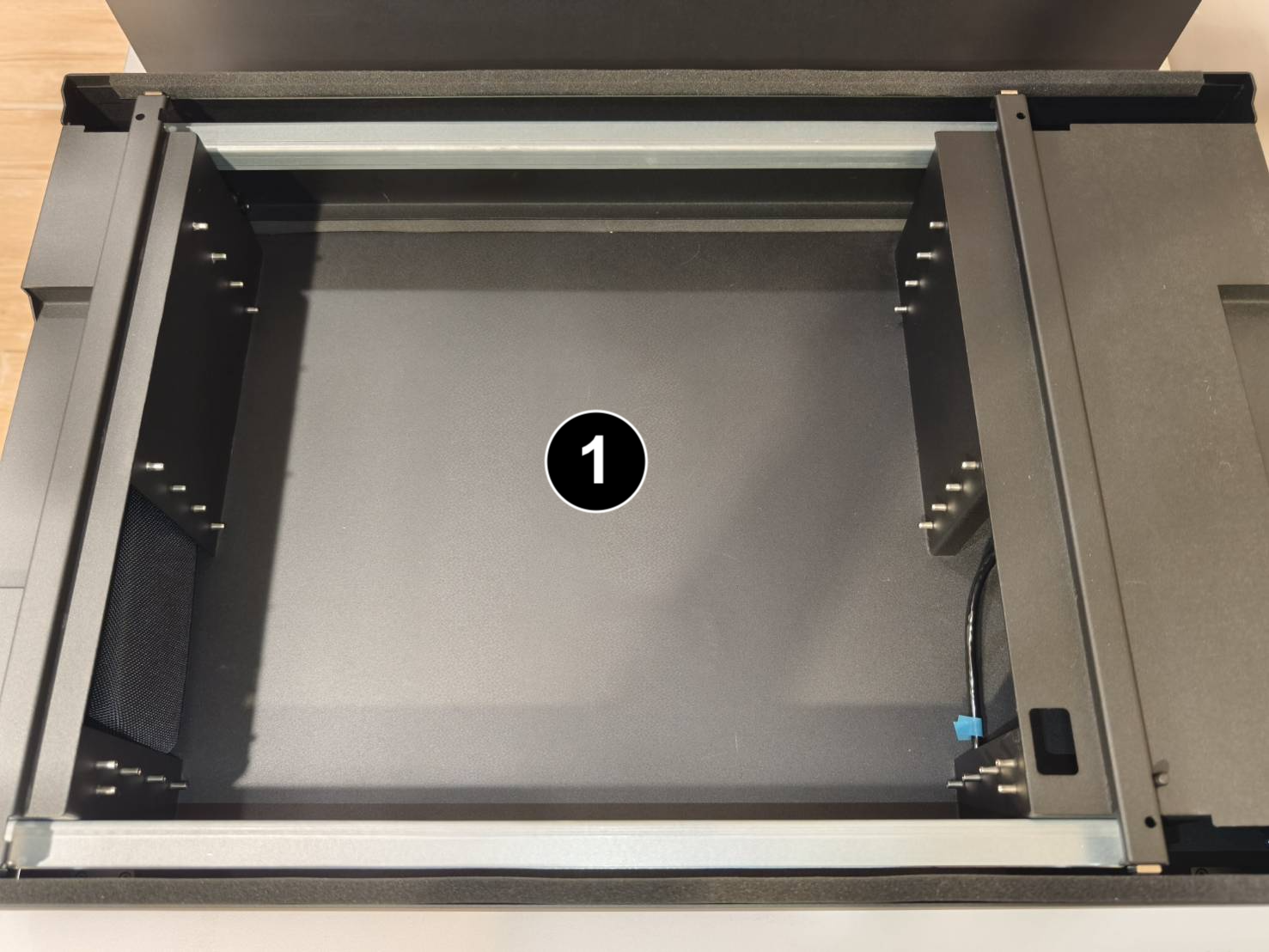

قاعدة التمديد | قطعة واحدة |
2 |

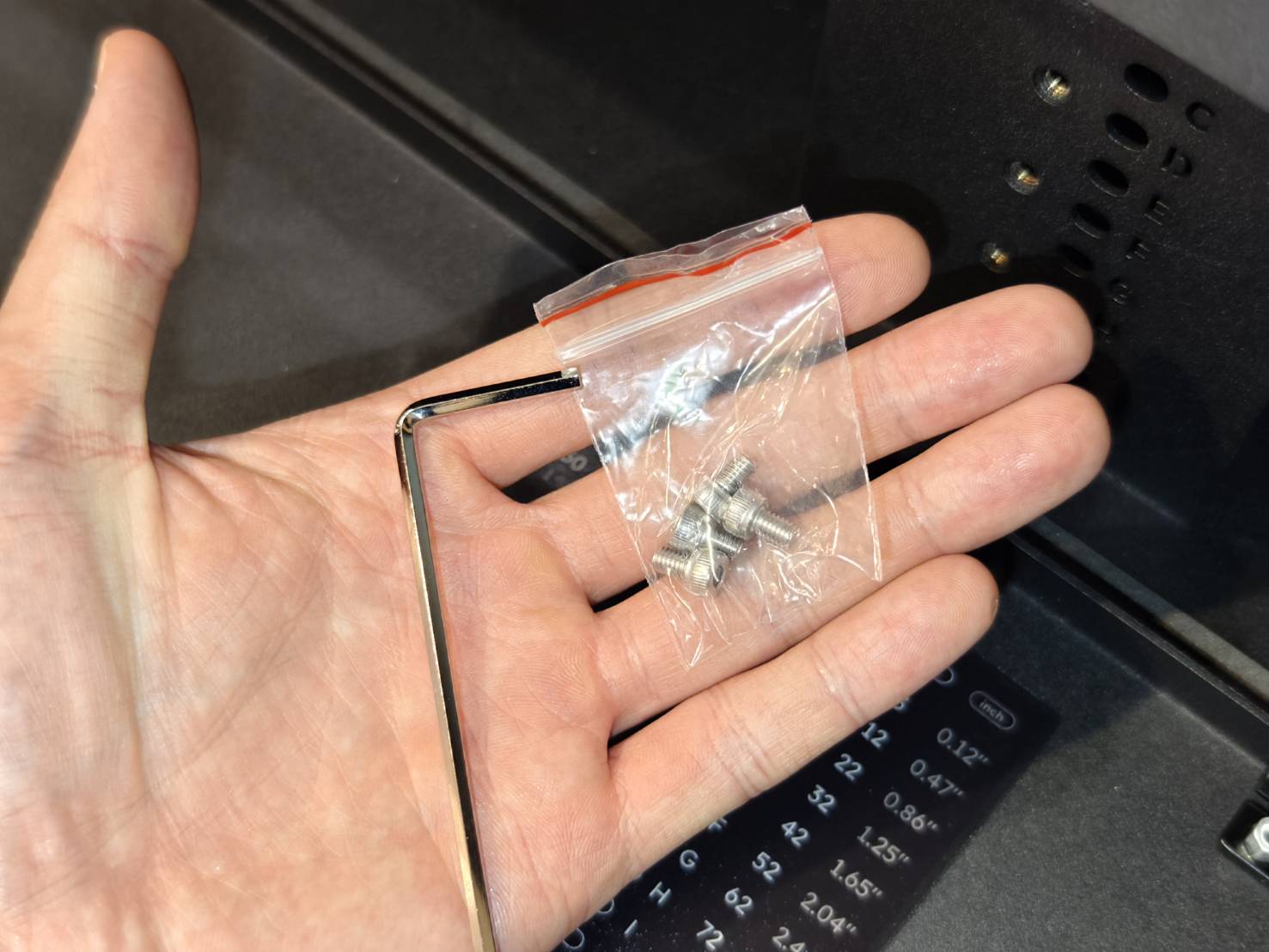

مفتاح ألن 3 مم | قطعتان |
3 |
مفتاح ألن 2.5 مم | قطعة واحدة |
4 |
براغي سداسية | 4 قطع |
5 |
مقبض الدرج | قطعة واحدة |
6 |
وصلة توصيل (سيتم استخدامها لملحق التغذية الآلية أو أي تطبيق يتطلب فتح الأغطية الأمامية والخلفية لقاعدة التمديد.) |
قطعة واحدة |
7 |

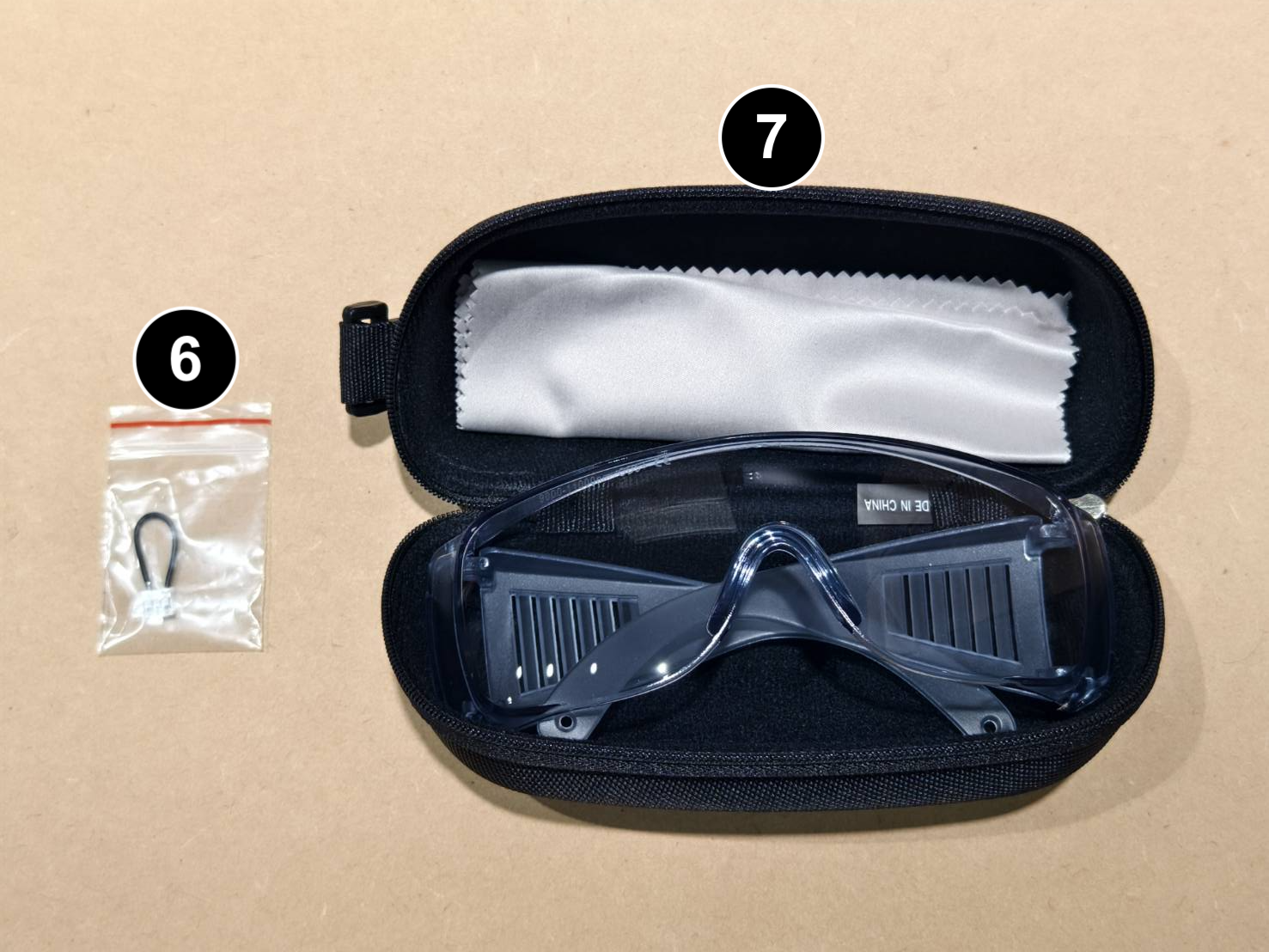

نظارات السلامة | قطعة واحدة |
8 |

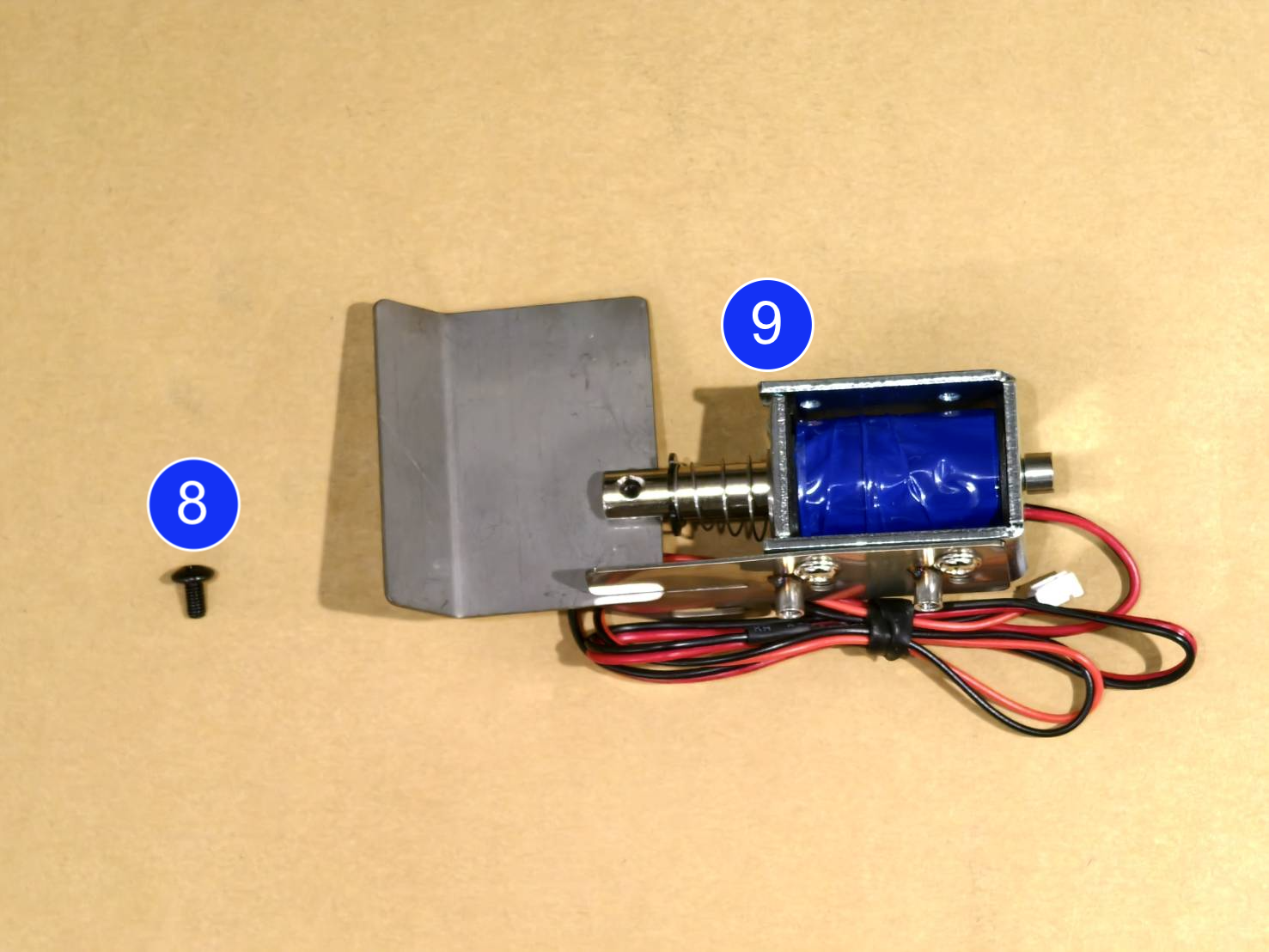

برغي فيليبس (للدول/المناطق التي تتطلب ضوابط السلامة لليزر من الفئة 4) | قطعة واحدة |
9 |
ملحق مصراع الليزر (للدول/المناطق التي تتطلب ضوابط السلامة لليزر من الفئة 4) | قطعة واحدة |
الأدوات
# |
العنصر | الكمية |
1 |

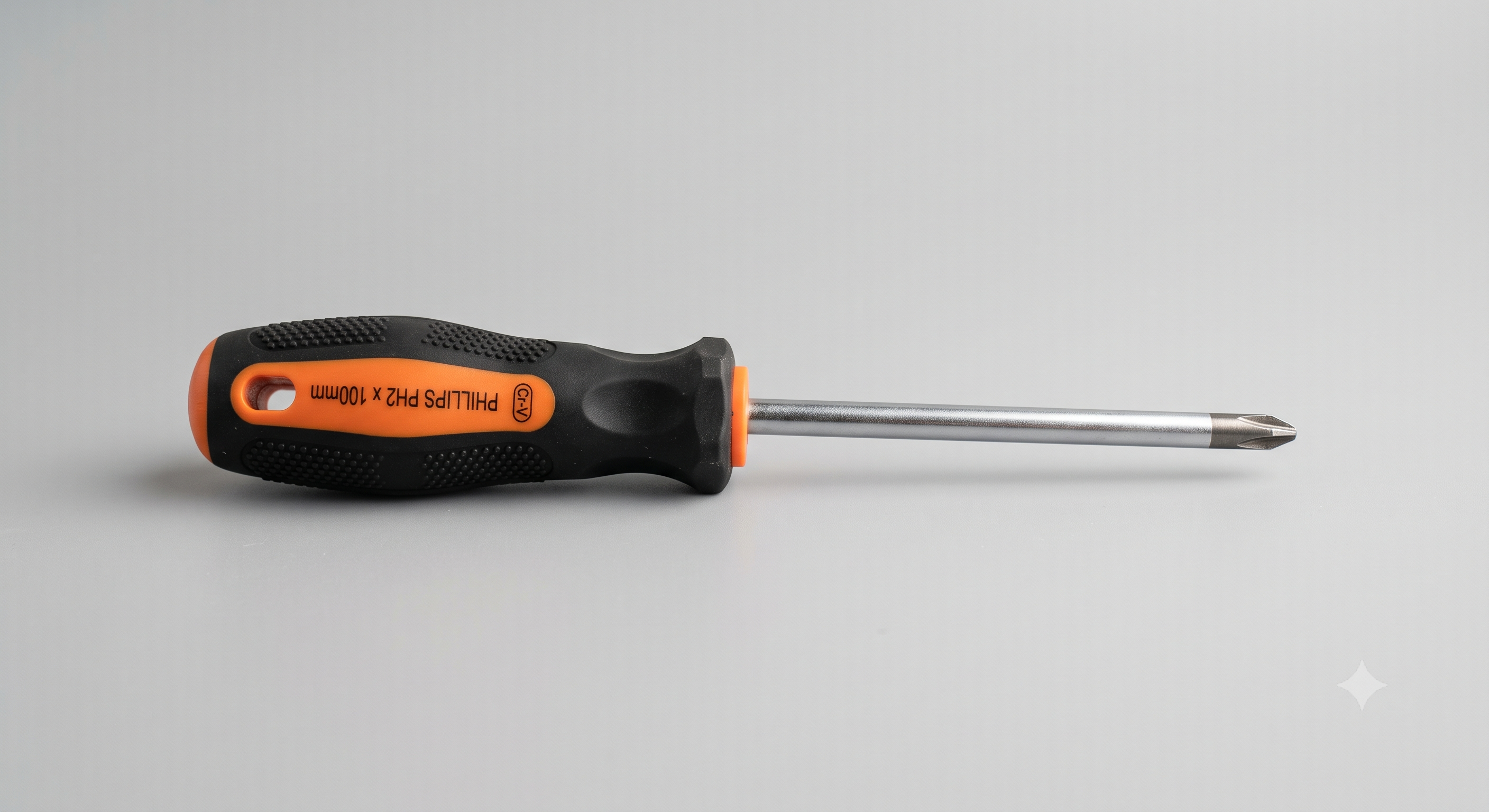

مفك براغي فيليبس (اختياري لاستخدام مصراع الليزر) | قطعة واحدة |
الخطوة 1

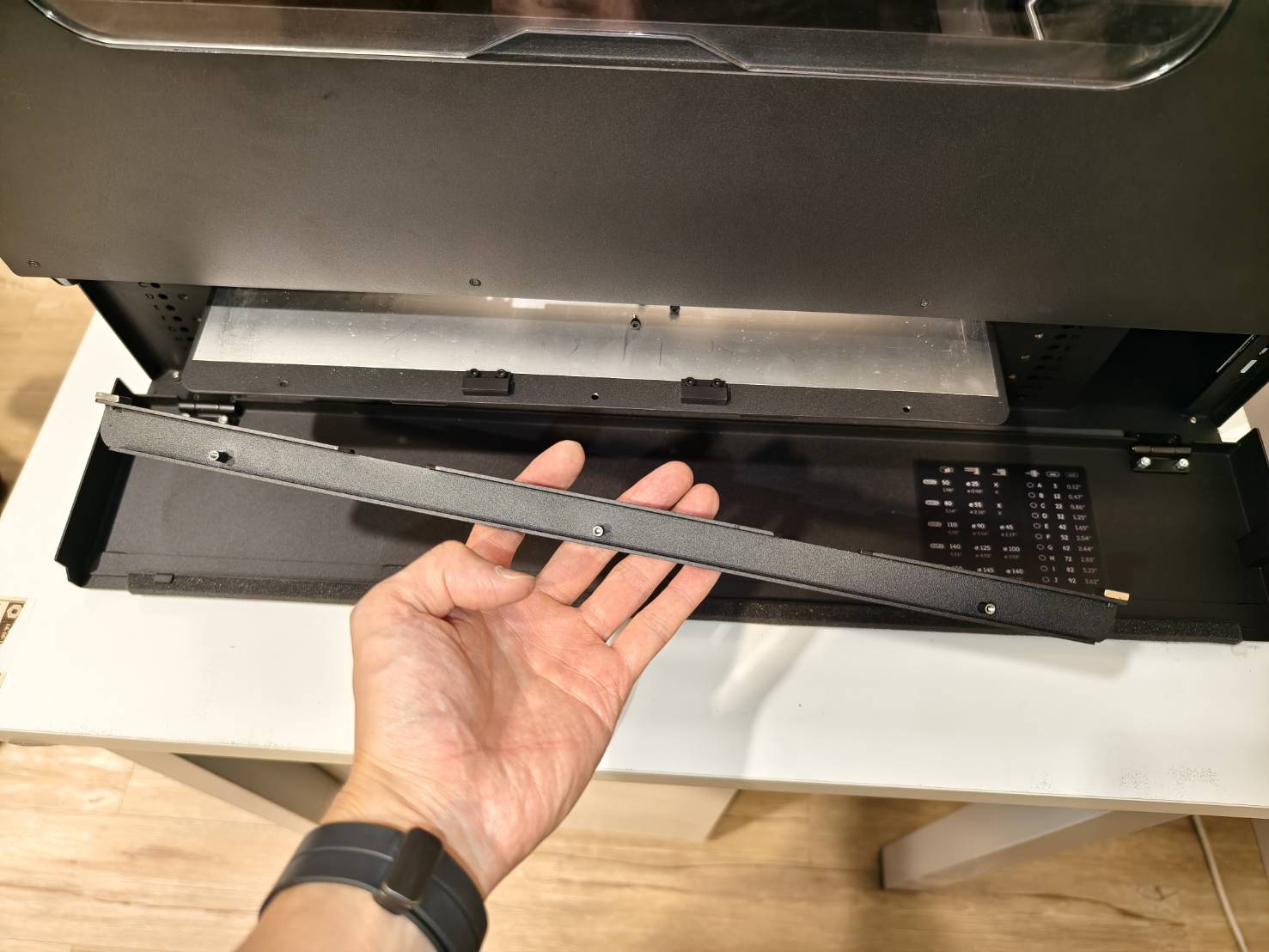

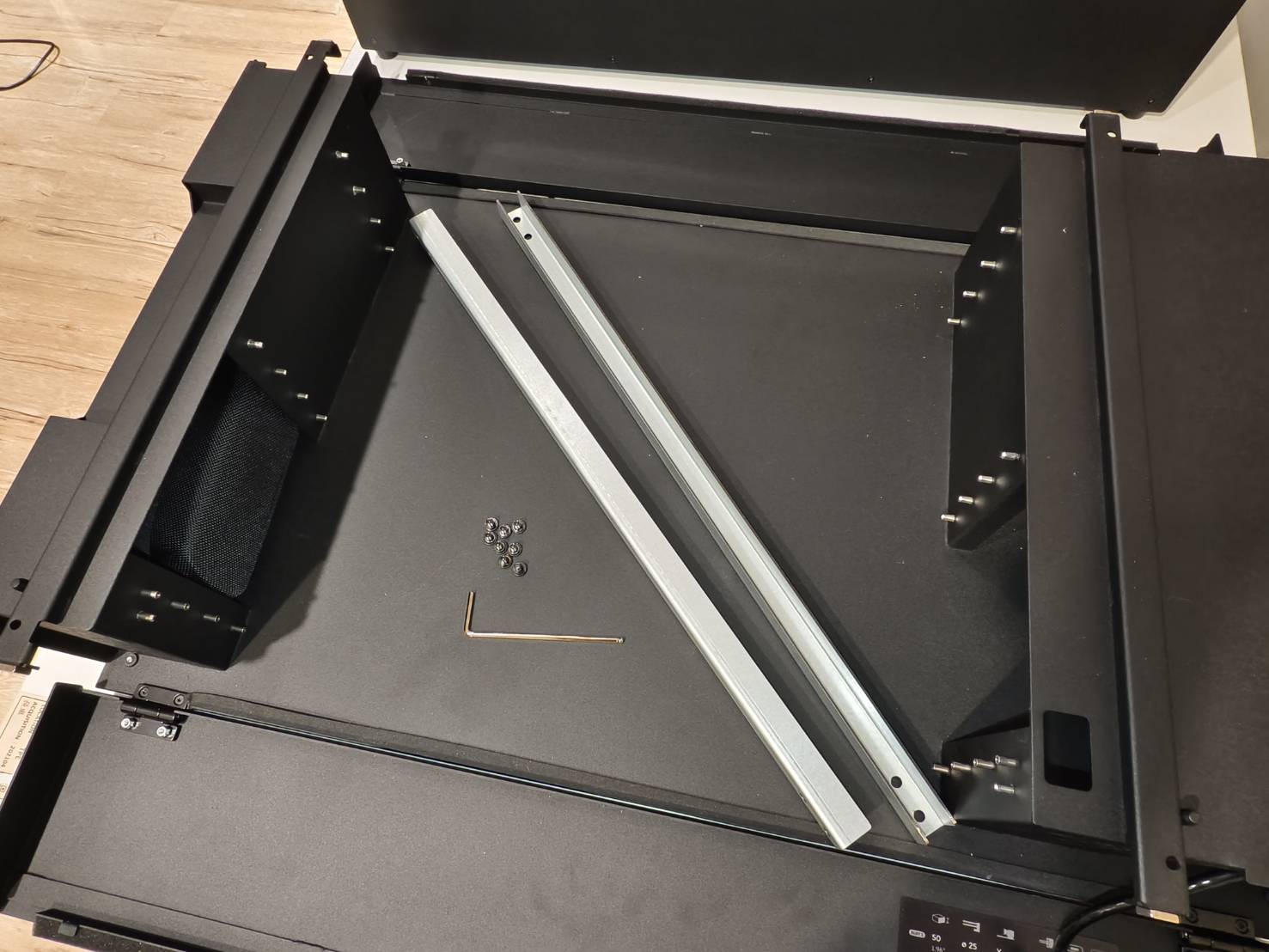

افتح الغطاءين الأمامي والخلفي على القاعدة نفسها لإزالة المثبتات المعدنية.
الخطوة 2
ضع الجهاز على قاعدة التمديد. يُوصى بأن يقوم شخصان بتنفيذ هذه العملية.
الخطوة 3

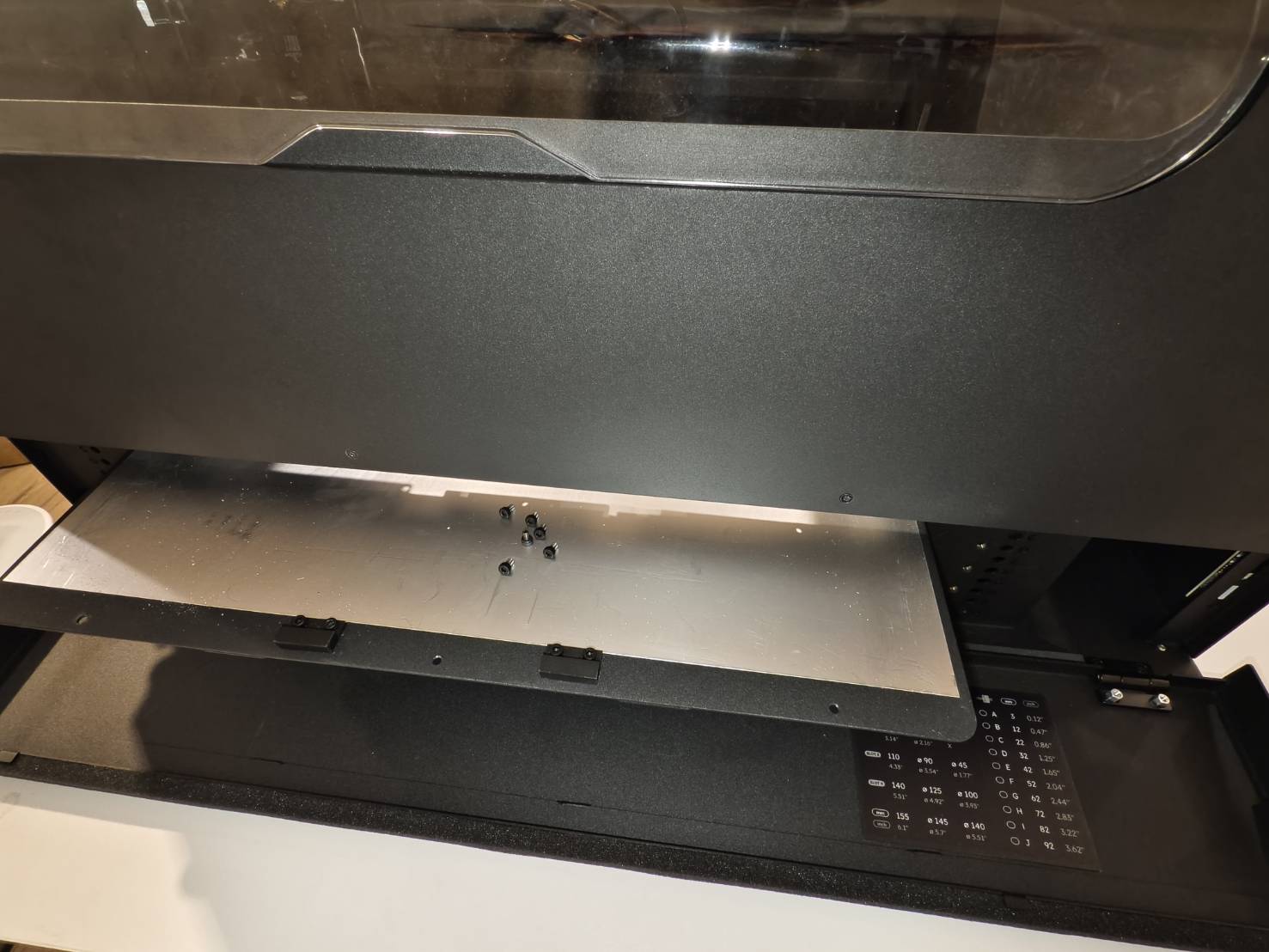

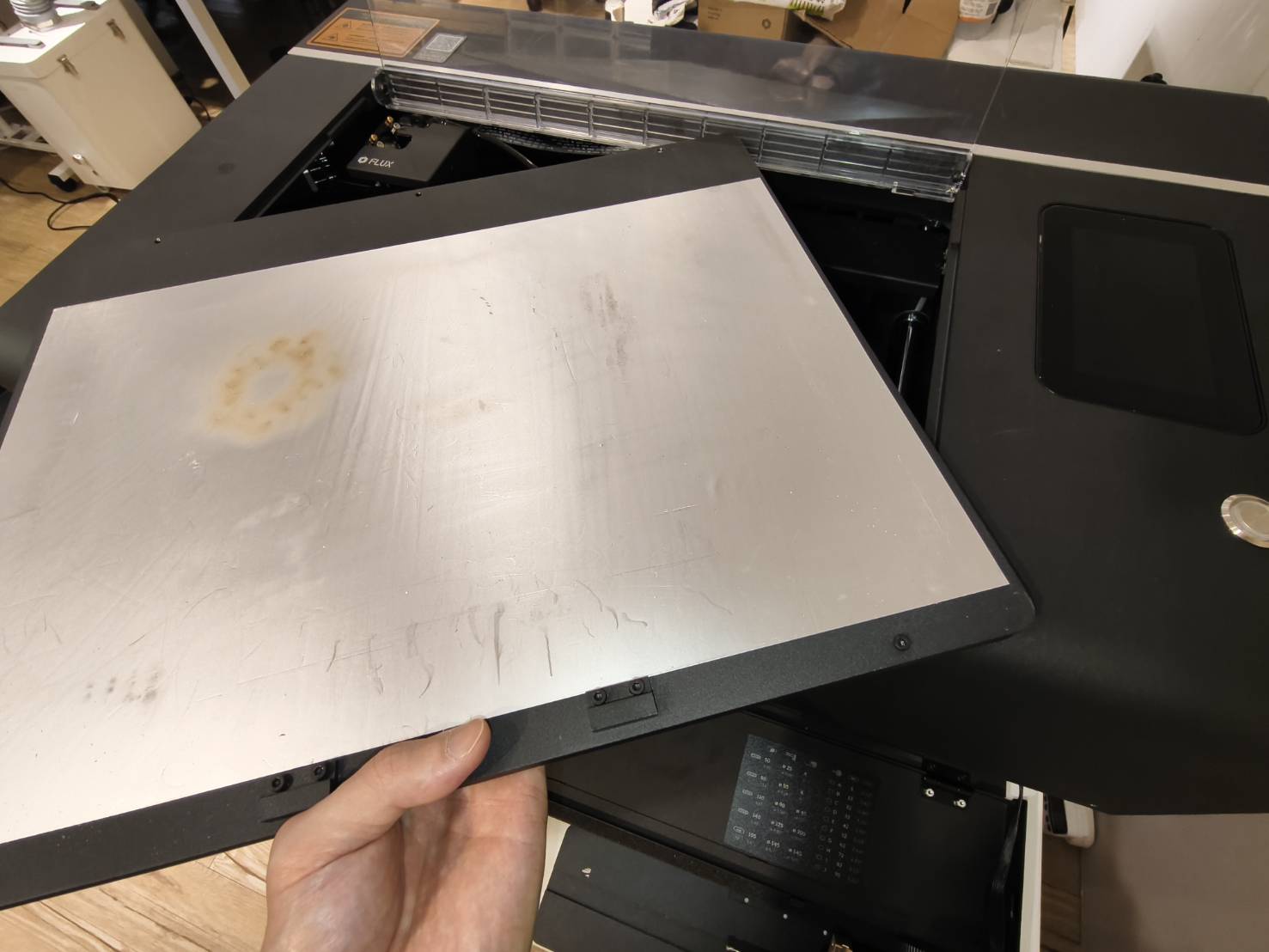

قم بإزالة البراغي الستة من اللوحة السفلية للجهاز، ثم يمكن إزالة اللوحة السفلية.
يرجى الاحتفاظ بالبراغي في مكان آمن للاستخدام لاحقاً.
الخطوة 4

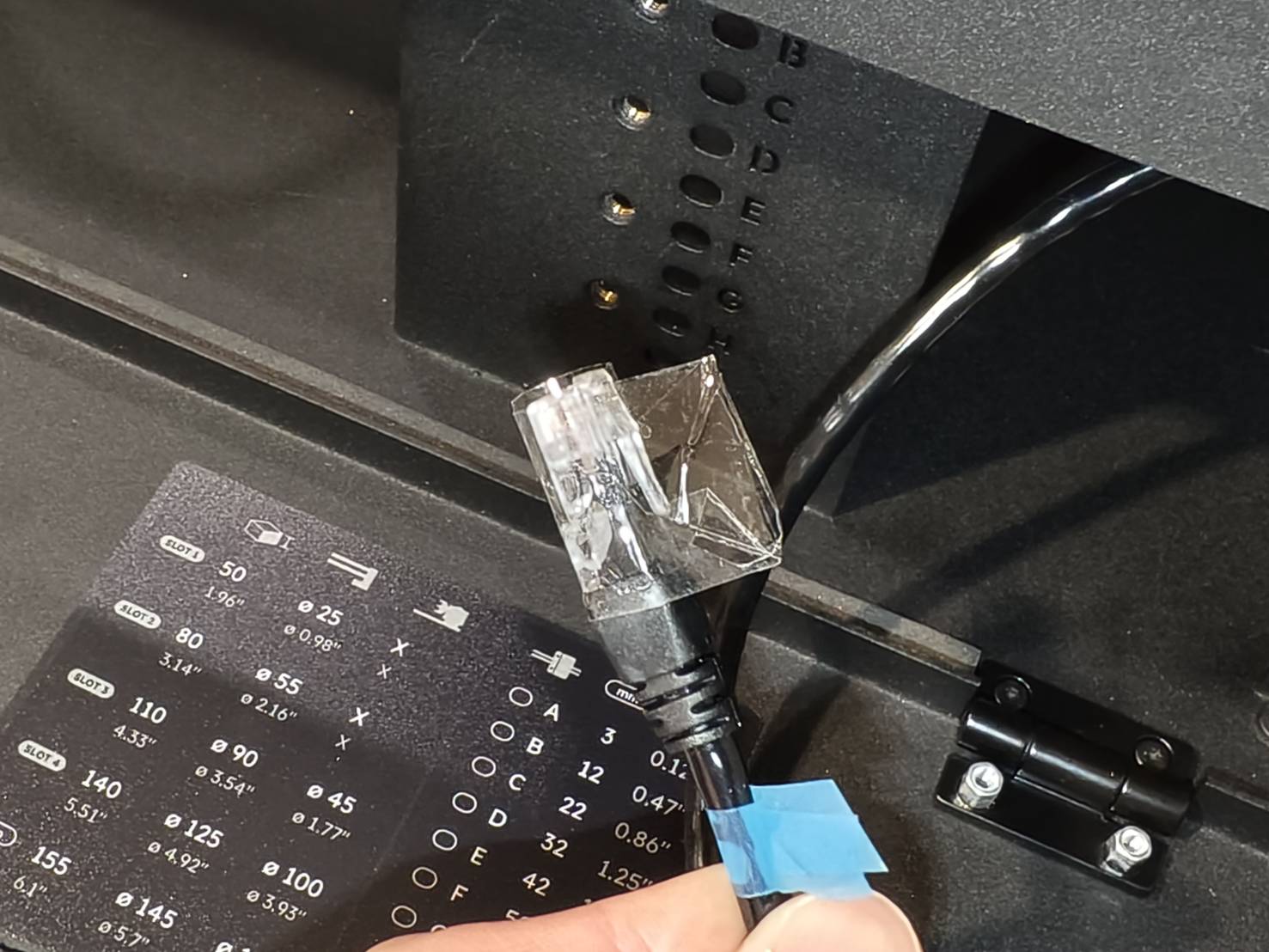

- ابحث عن كابل RJ45 في قاعدة التمديد.

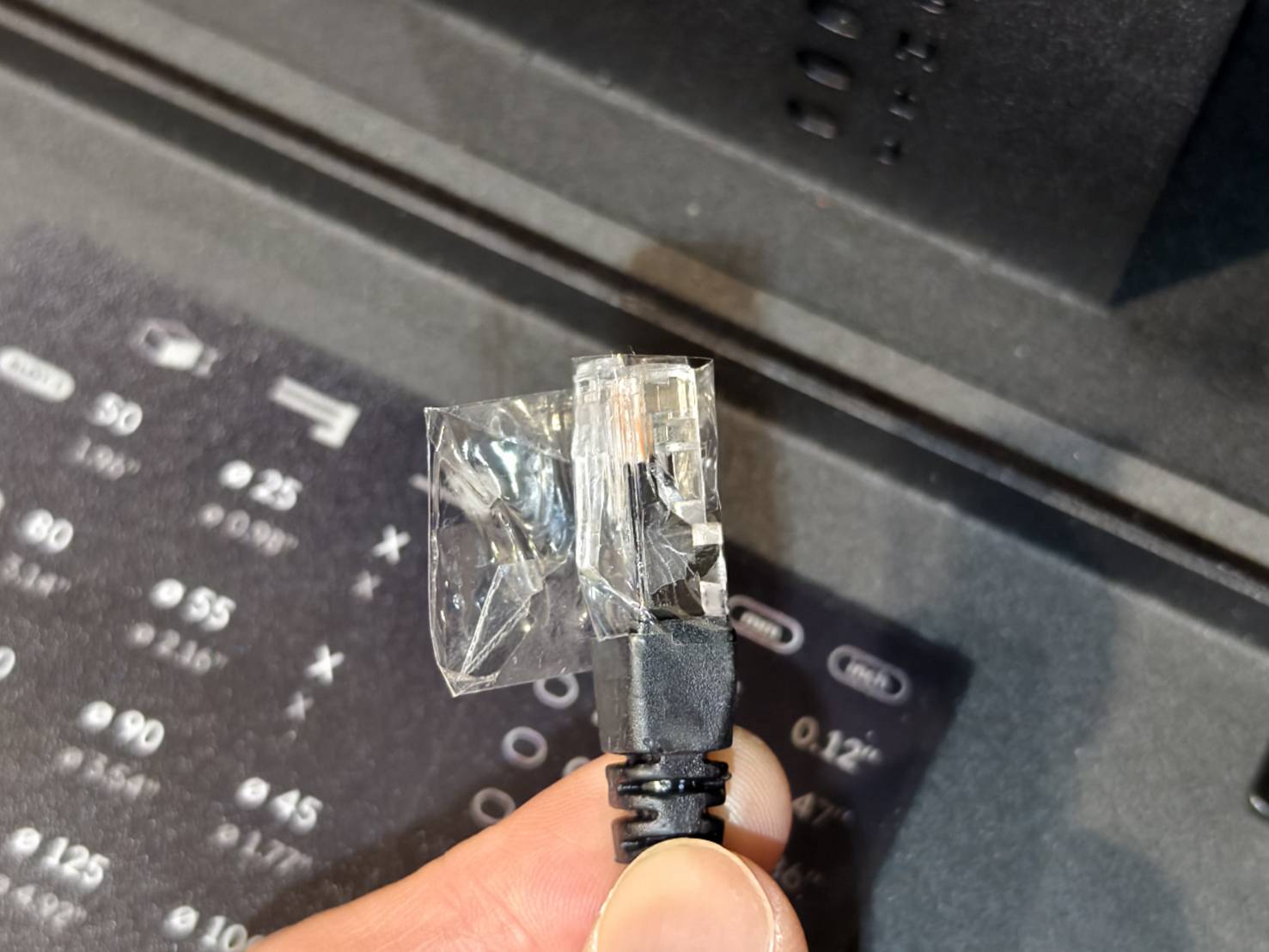

- استخدم شريطاً لاصقاً للف رأس كابل RJ45. الهدف من ذلك هو حماية المشبك من التلف.
الخطوة 5

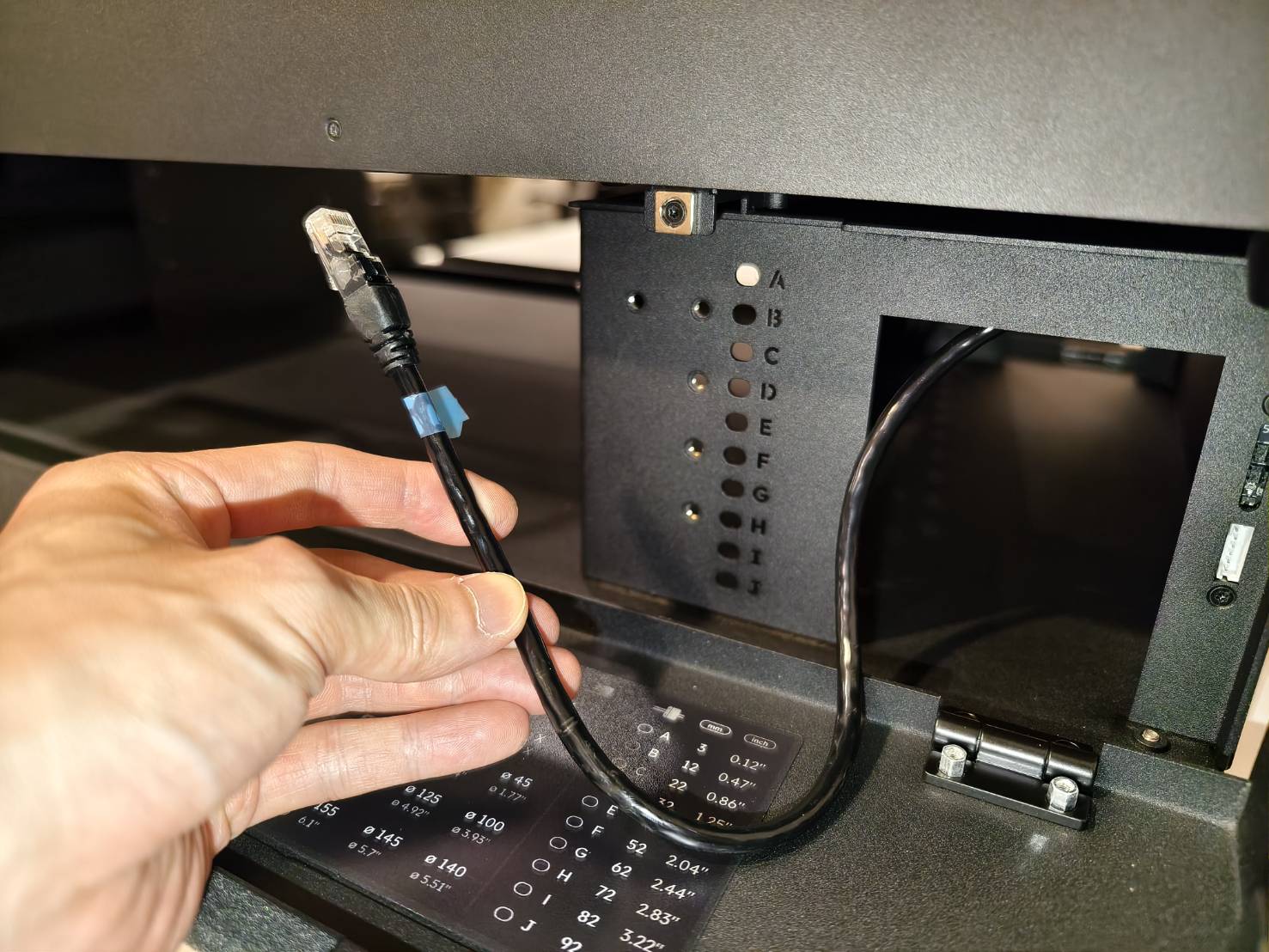

مرر كابل RJ45 عبر الفتحة الموجودة داخل القاعدة والجهاز.
يجب أن يكون كابل RJ45 على جانب الإطار، أي الجانب الخارجي للعمود الفضي.
الخطوة 6
أزل الشريط اللاصق وقم بتوصيل كابل RJ45 بالمقبس الموجود داخل الجهاز.
الخطوة 7

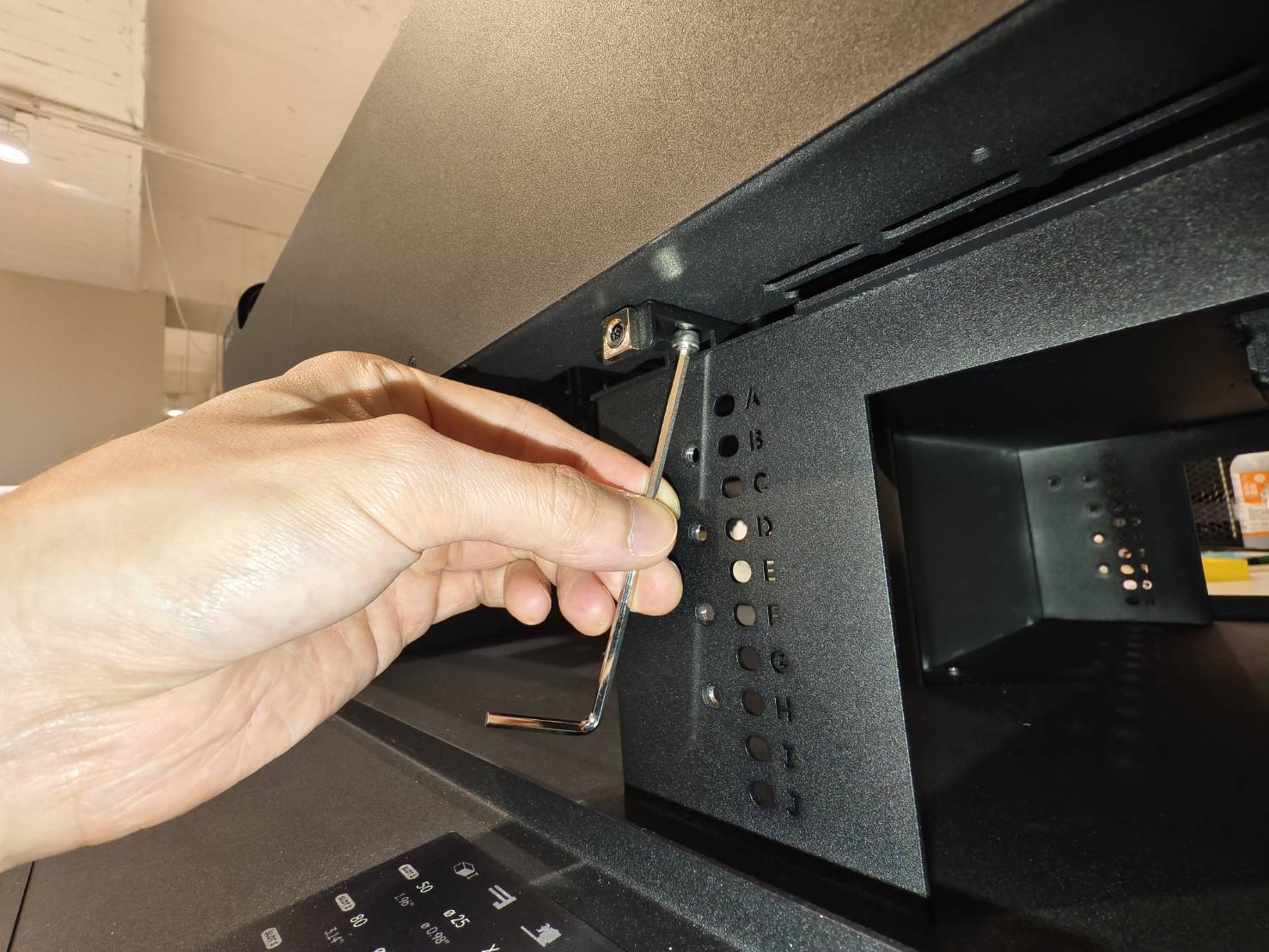

ثبّت الجهاز وقاعدة التمديد باستخدام مفتاح ألن والبراغي المرفقة مع الملحق.
الخطوة 8
أعد تركيب اللوحة السفلية للجهاز في مكانها، واحصل على 3 براغي التي تمت إزالتها من اللوحة السفلية.
الخطوة 9
ابحث عن مقبض الدرج وقم بتركيبه على اللوحة.
|

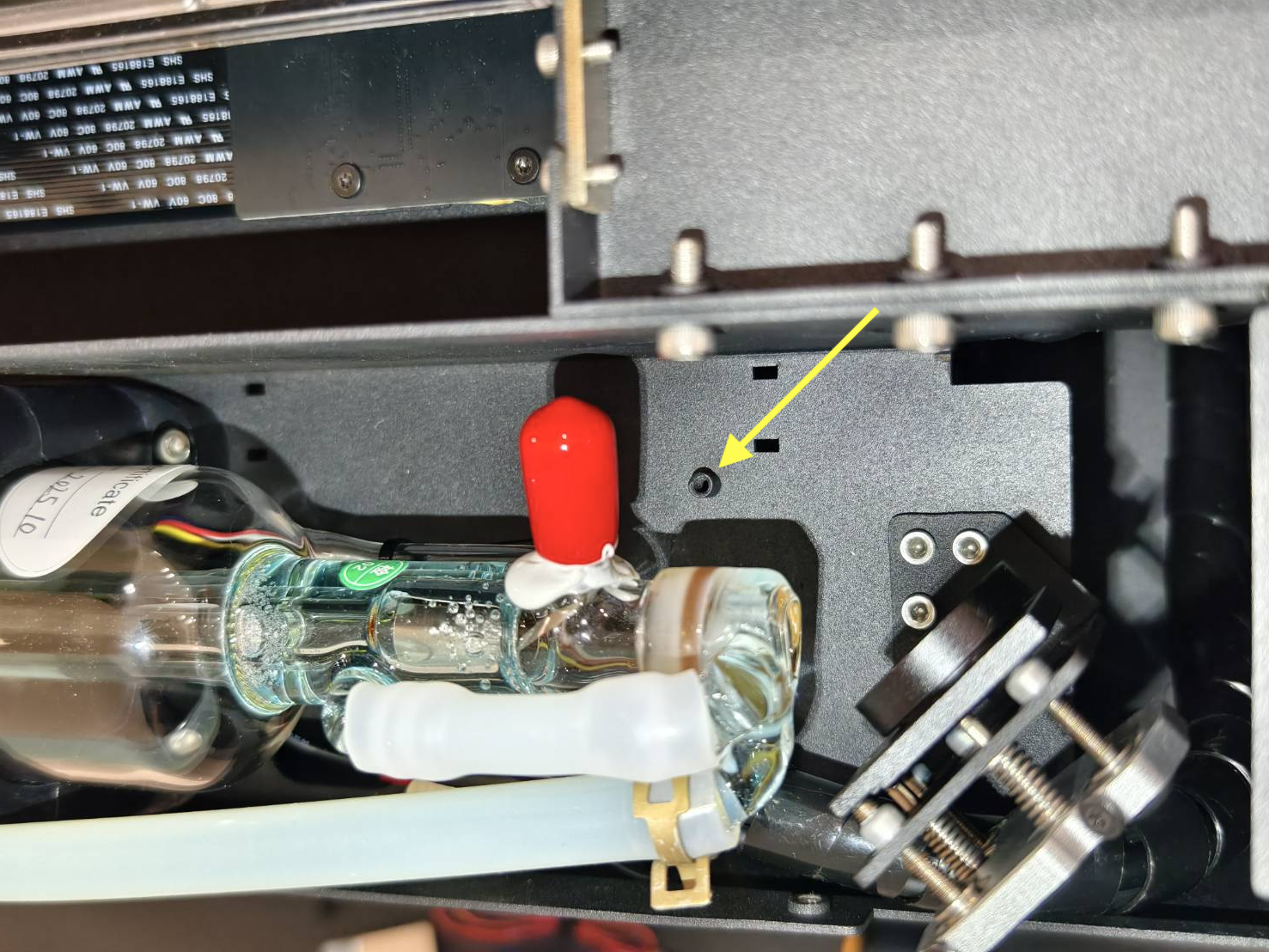

**ملاحظة** إذا لم تكن هناك لوائح سلامة محددة لليزر من الفئة 4 في بلدك أو منطقتك، يمكنك التوقف هنا. إذا كان ملحق غالق الليزر هذا موجودًا في العلبة، فهذا يعني أنه يجب عليك تثبيته. |

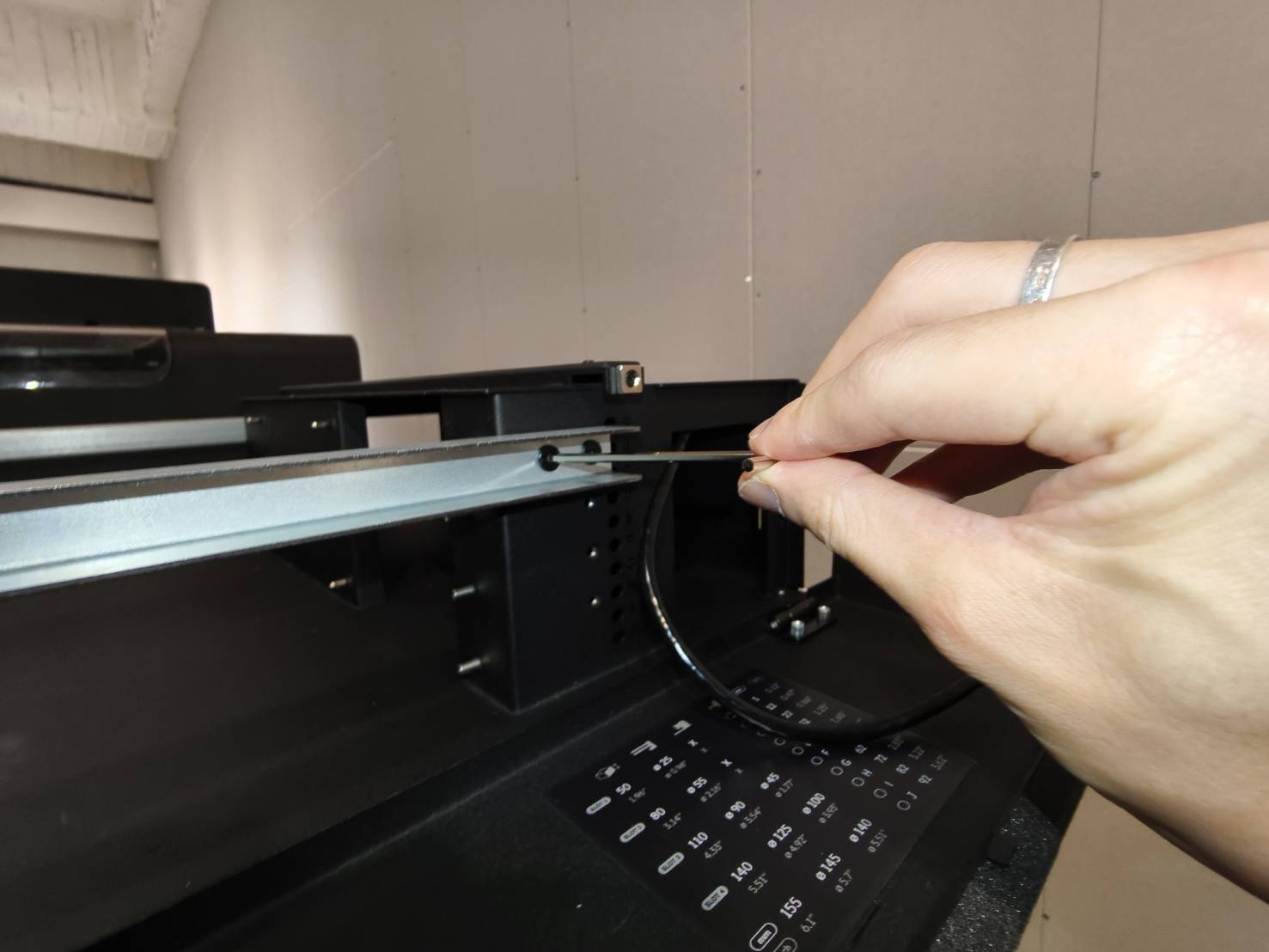

| الملحق والمسمار | موقع المسمار اللولبي |
الخطوة 13

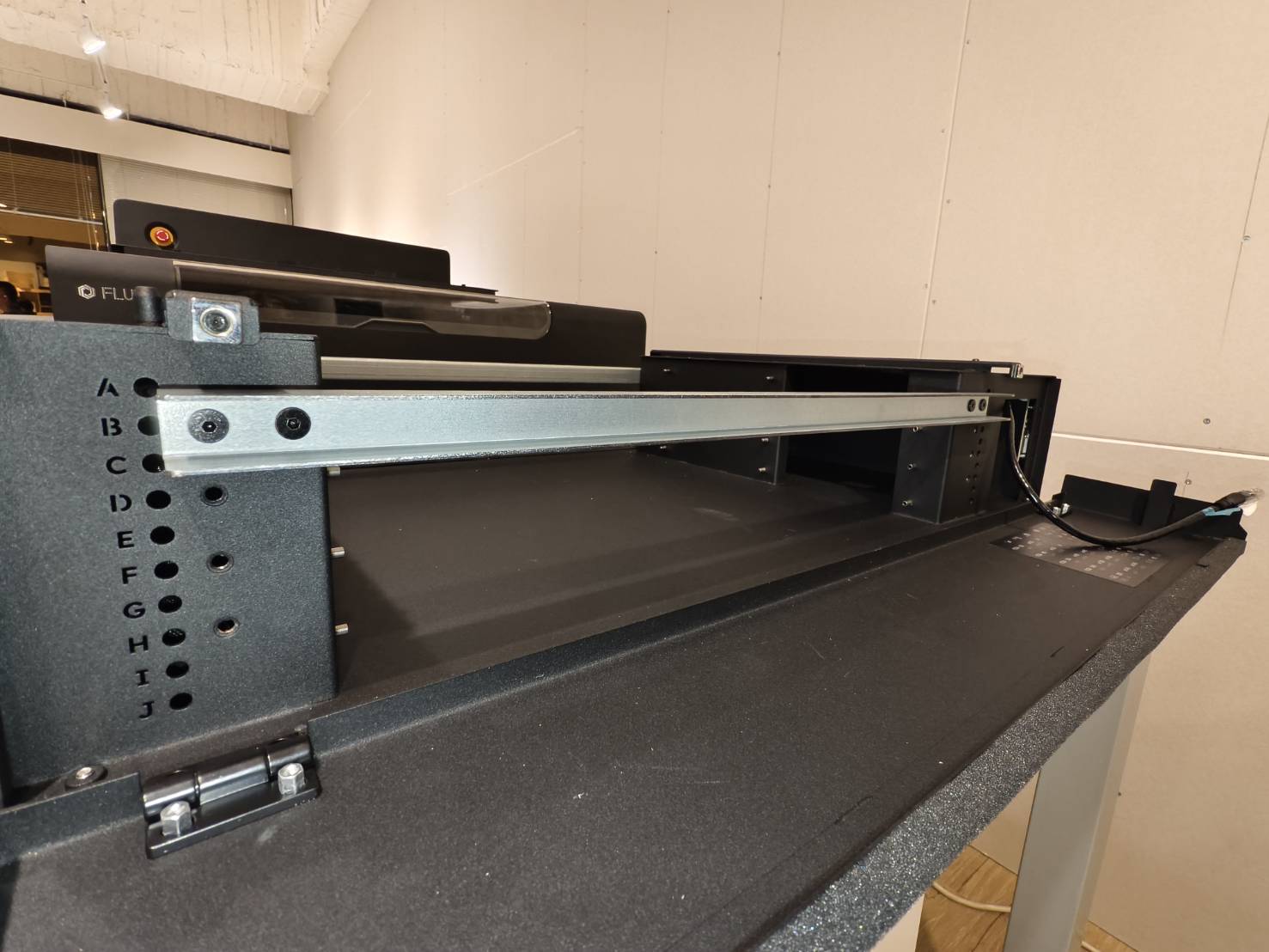

قم بتوصيل الكابل باللوحة الصغيرة على الجانب الآخر من الجهاز.
الخطوة 14

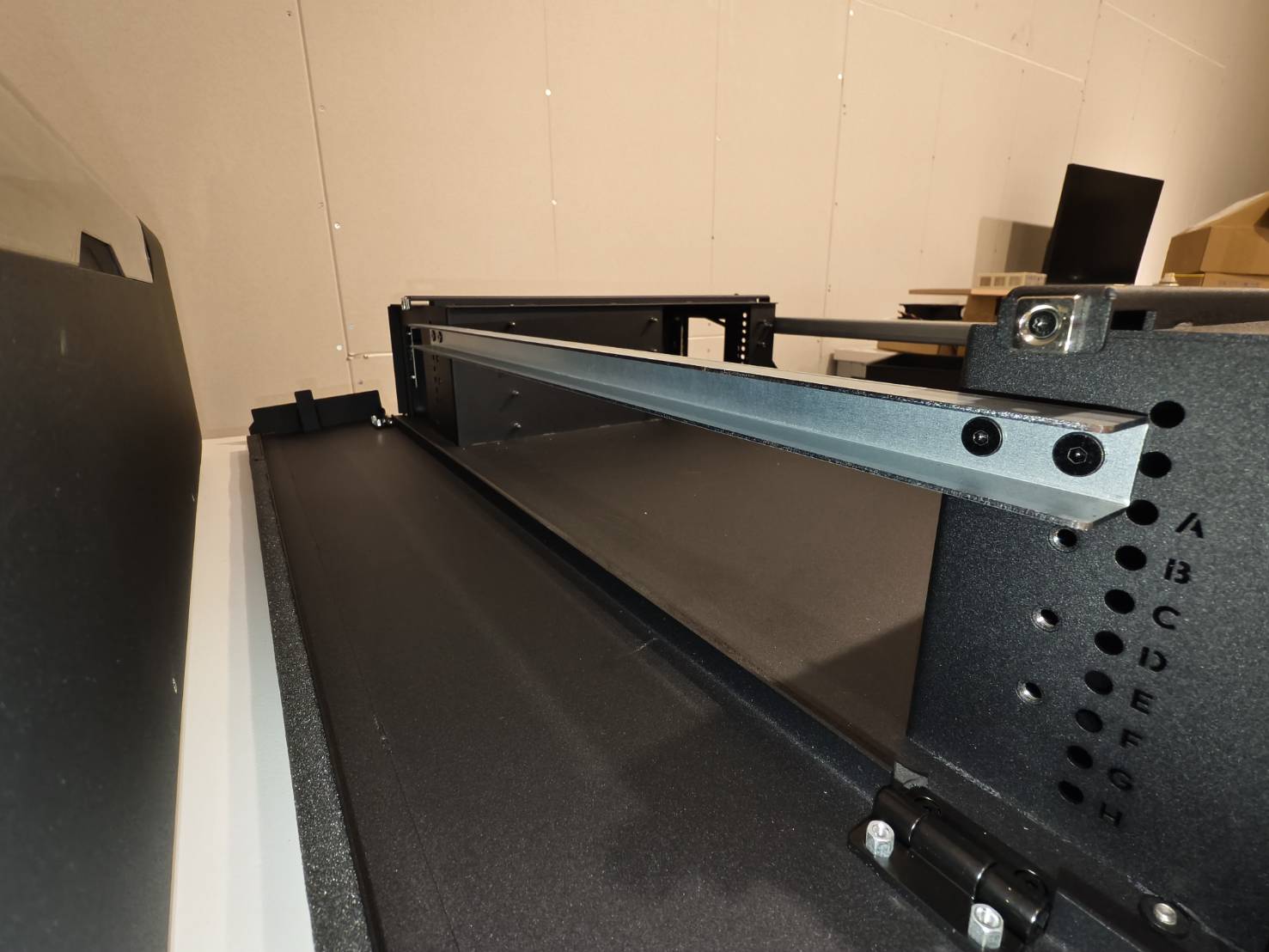

أعد تركيب الغطاء الخلفي.
