⚠︎ يُرجى التأكد من تحديث Beam Studio والبرنامج الثابت لجهاز beamo II إلى أحدث إصدار.
الوصف
سترشدك هذه المقالة خلال عملية إجراء معايرة الوحدة الإضافية لليزر الأشعة تحت الحمراء بقدرة 2 واط.
متى تكون معايرة الكاميرا ضرورية
1. عند استخدام الوحدة لأول مرة.
2. عند نقل الجهاز من مكانه.
3. عند وجود اختلاف بين معاينة الكاميرا وموضع الحفر الفعلي.
ملاحظة:
معايرة الكاميرا مطلوبة عند الاستخدام الأول لوظيفة معاينة الكاميرا.
الخطوة 1 - التحقق من إصدار Beam Studio والبرنامج الثابت

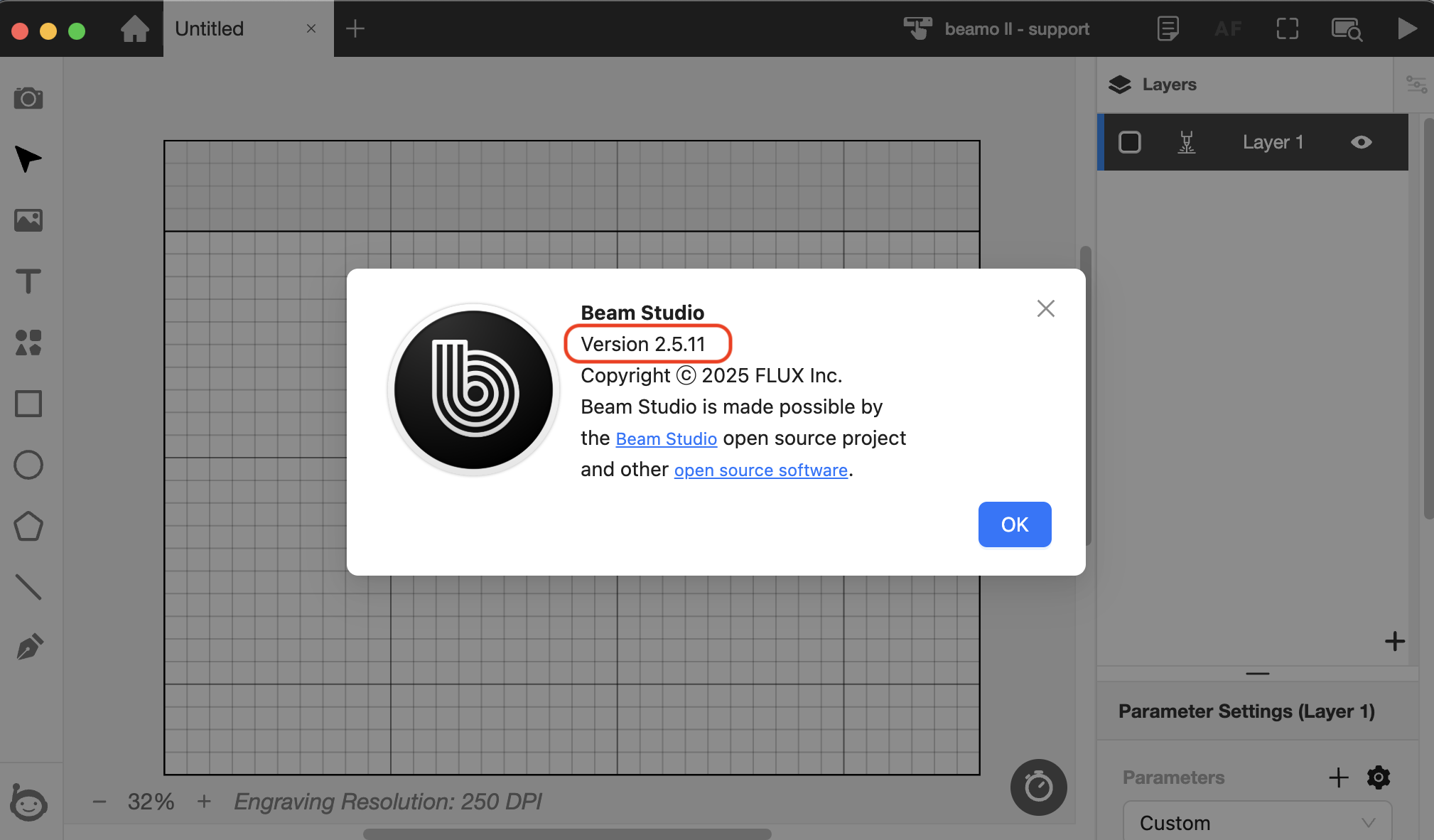

- إصدار البرنامج المطلوب: Beam Studio 2.5.11 أو أحدث. (رابط التحميل)
- إصدار البرنامج الثابت المطلوب: 6.1.6 أو أحدث. (رابط التحميل)
الخطوة 2 - التحضير
المواد المطلوب تحضيرها:

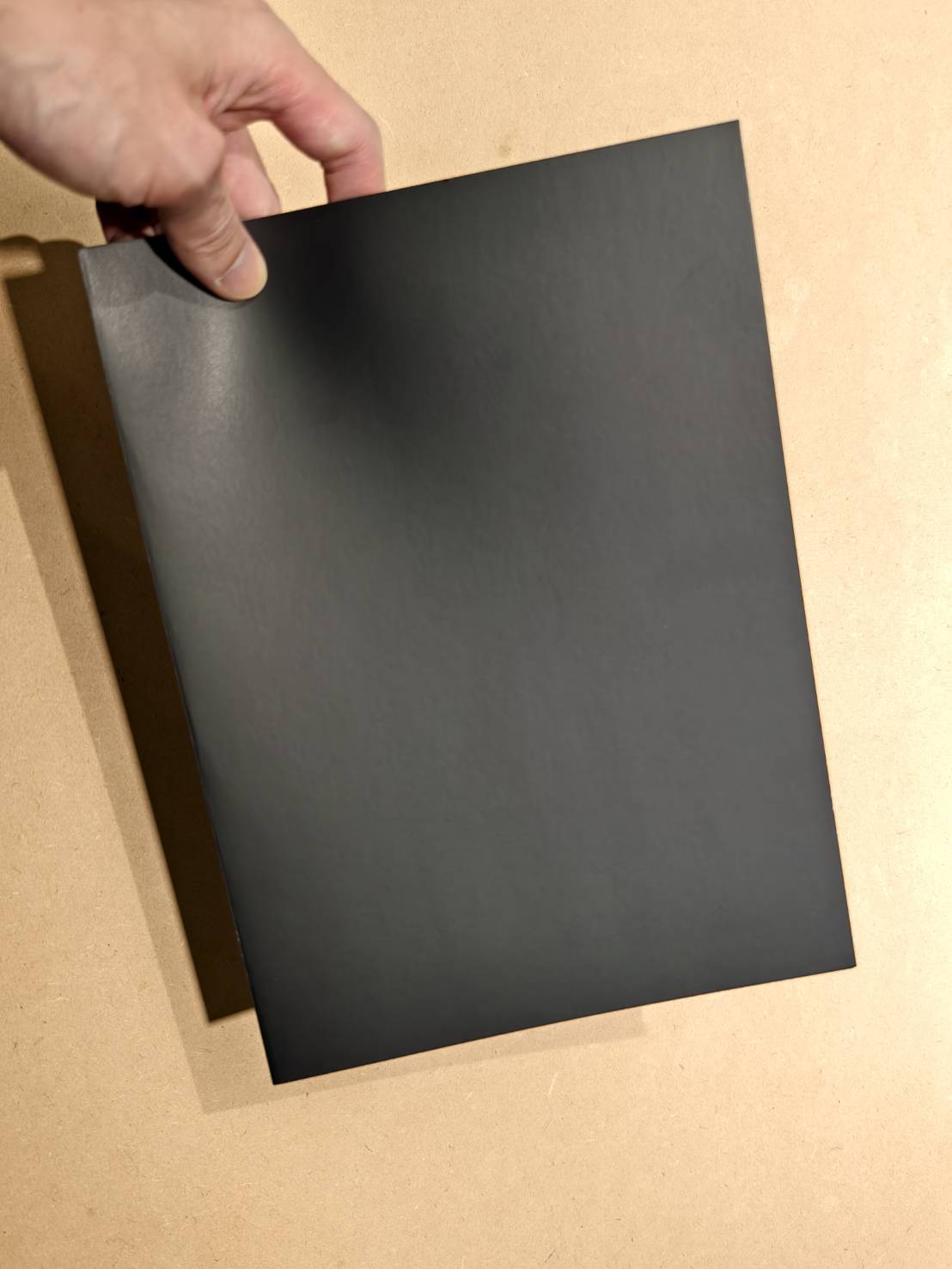

ورقة بريستول سوداء بحجم A4، أو ورق أسود، أو أكريليك أسود.
الخطوة 3 - وضع الورقة السوداء

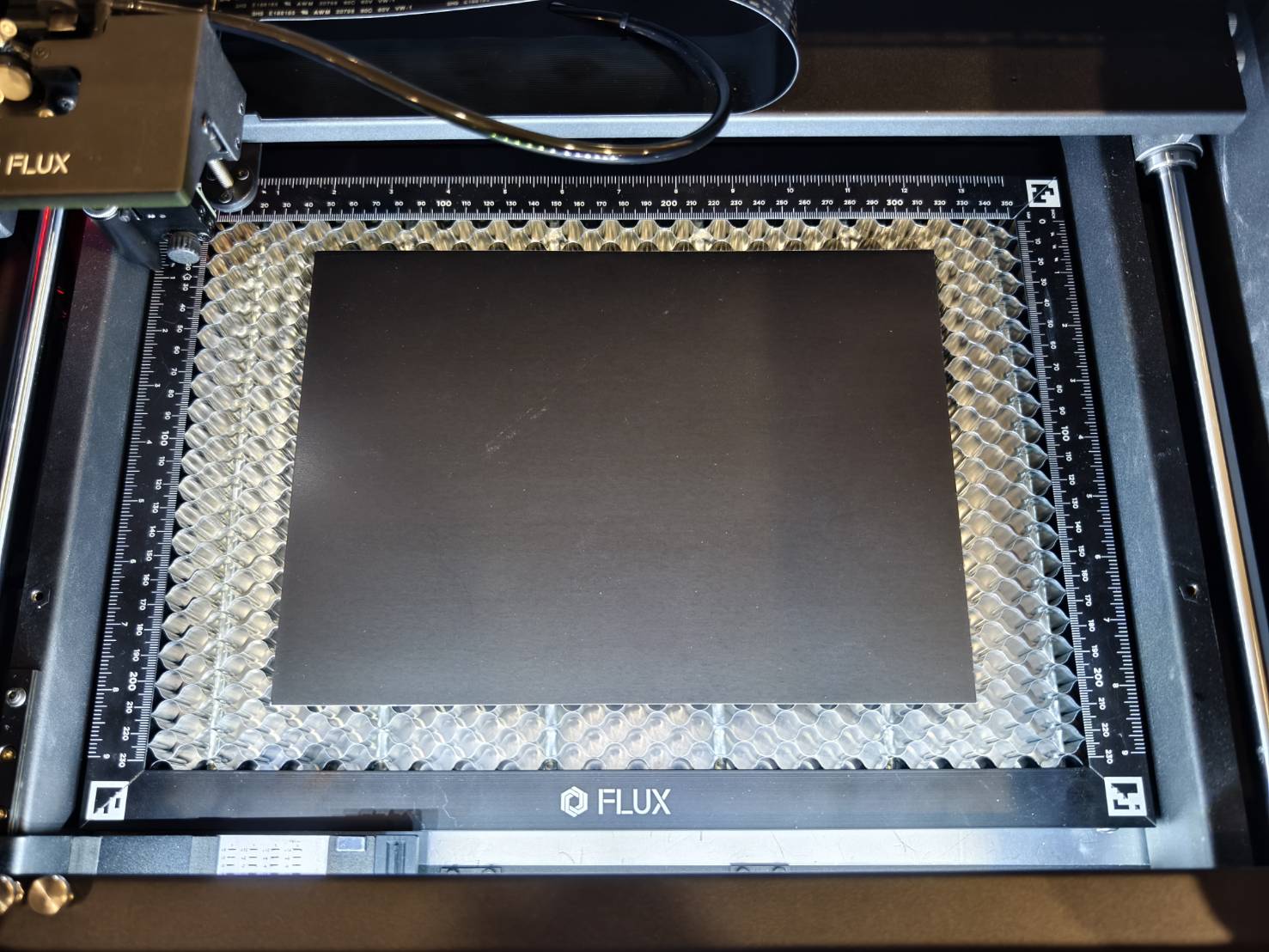

ضع الورقة السوداء في وسط منطقة العمل.
الخطوة 4 - إجراء التركيز التلقائي

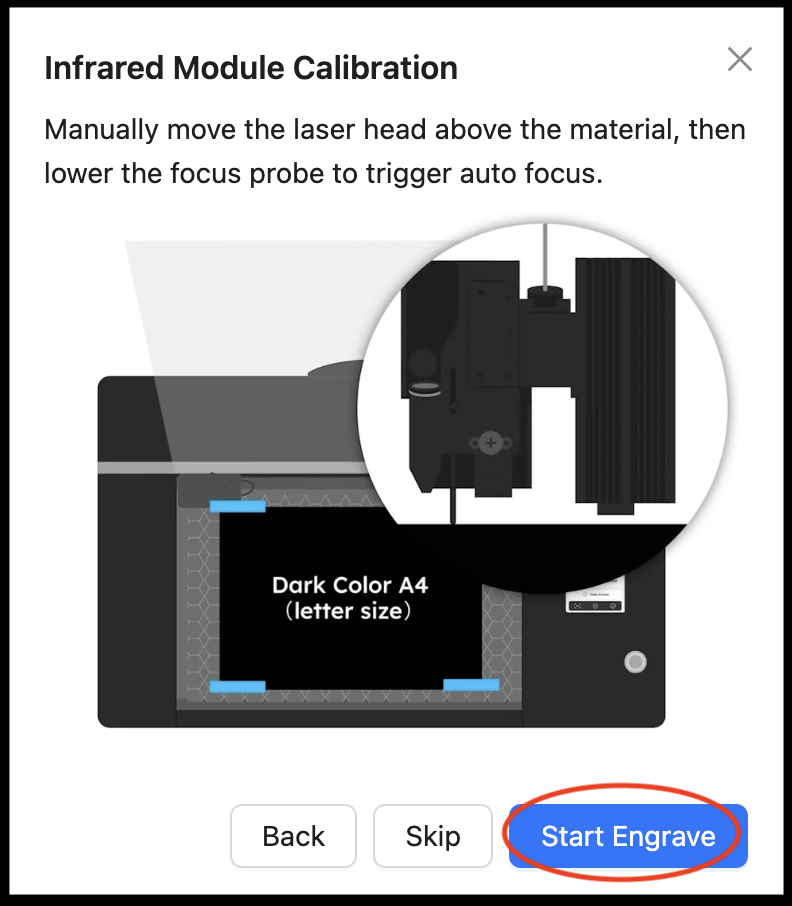

حرّك رأس الليزر يدوياً فوق الورقة السوداء، ثم أنزل مسبار التركيز لتشغيل التركيز التلقائي.
بعد ذلك، أغلق الغطاء.
الخطوة 5 - تفعيل وحدة ليزر الأشعة تحت الحمراء 2W
قم بتشغيل Beam Studio، واتصل بجهازك، وقم بتفعيل ليزر الأشعة تحت الحمراء 2W IR في إعدادات المستند
الخطوة 6 - رفع سطوع الكاميرا
قم بإجراء معاينة الكاميرا واضبط سطوع الكاميرا باستخدام الأداة في الأسفل.
الخطوة 7 - بدء معايرة وحدة الأشعة تحت الحمراء

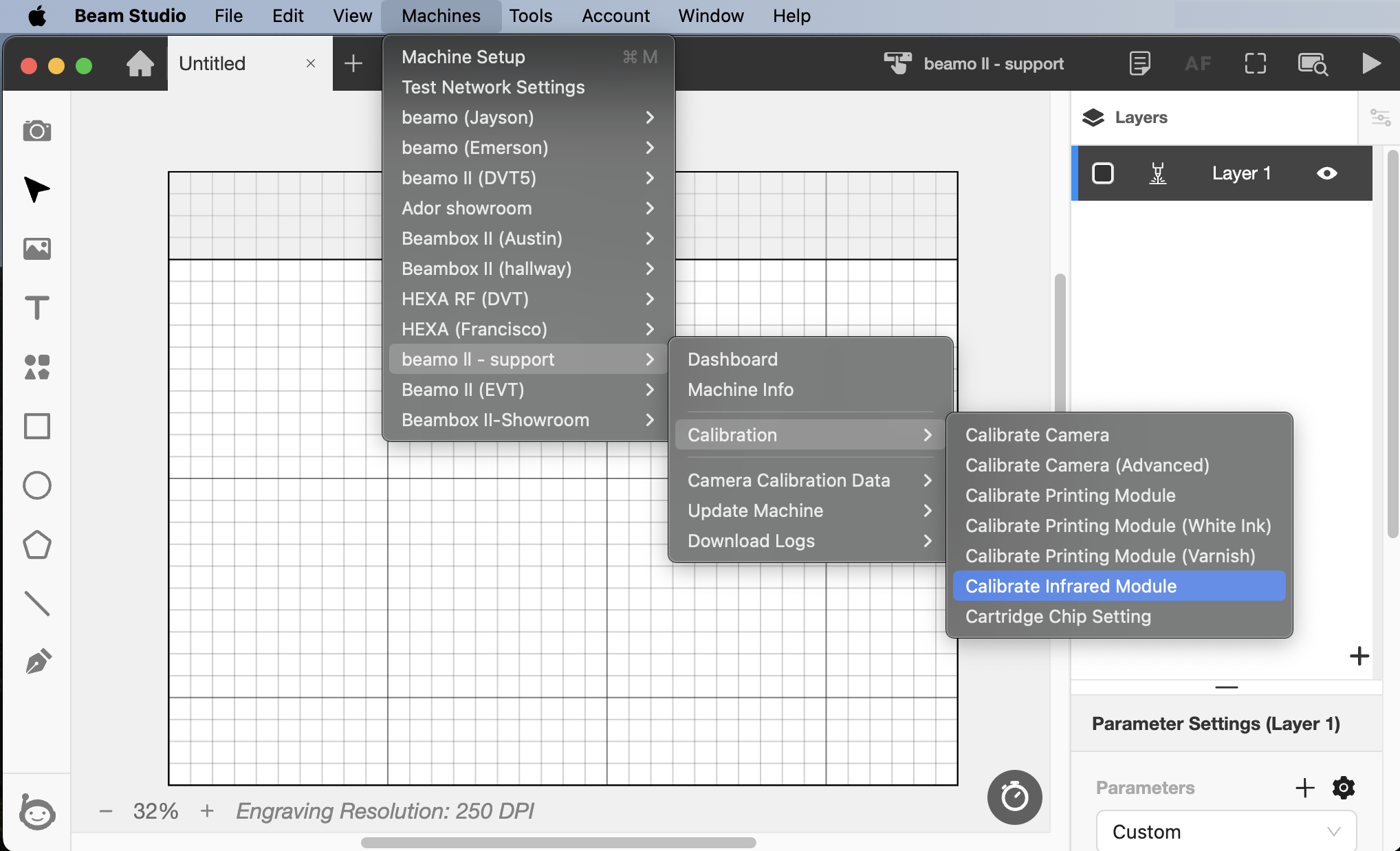

- من الشريط العلوي، اختر "Machines" >> "Machine Name" >> "Calibration" >> "Calibrate infrared Module".

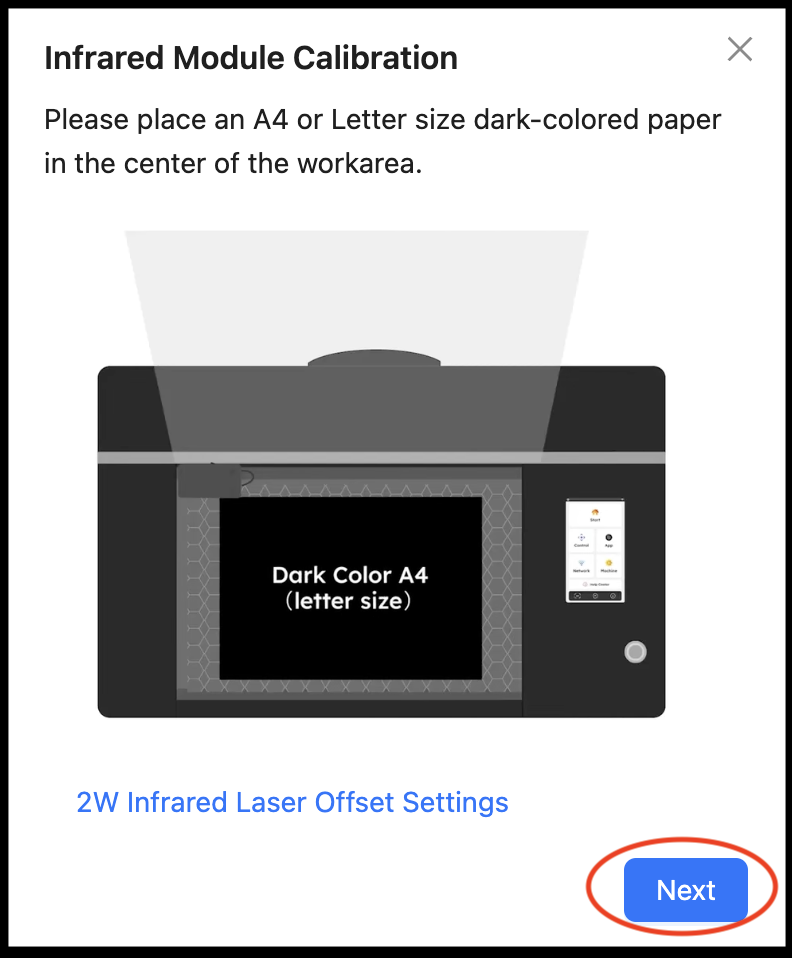

- اضغط على "Next" ثم "Start Engraving"، وسيبدأ الجهاز العملية تلقائياً.
-
سيتم نقش علامة "+" على الورقة السوداء. سيتم التقاط صورة وعرضها في البرنامج بعد ذلك.
الخطوة 8 - محاذاة علامة "+"
قم بمحاذاة علامة "+" الحمراء مع علامة "+" المنقوشة. اسحب الصورة مباشرة أو اضبط قيم X و Y لتحريك العلامة الحمراء.
#END
