الوصف
سترشدك هذه المقالة إلى كيفية صنع أداة OPA.
يرجى التأكد من رسم الأبعاد أو قصها بأكبر قدر ممكن من الدقة.
نظرة عامة

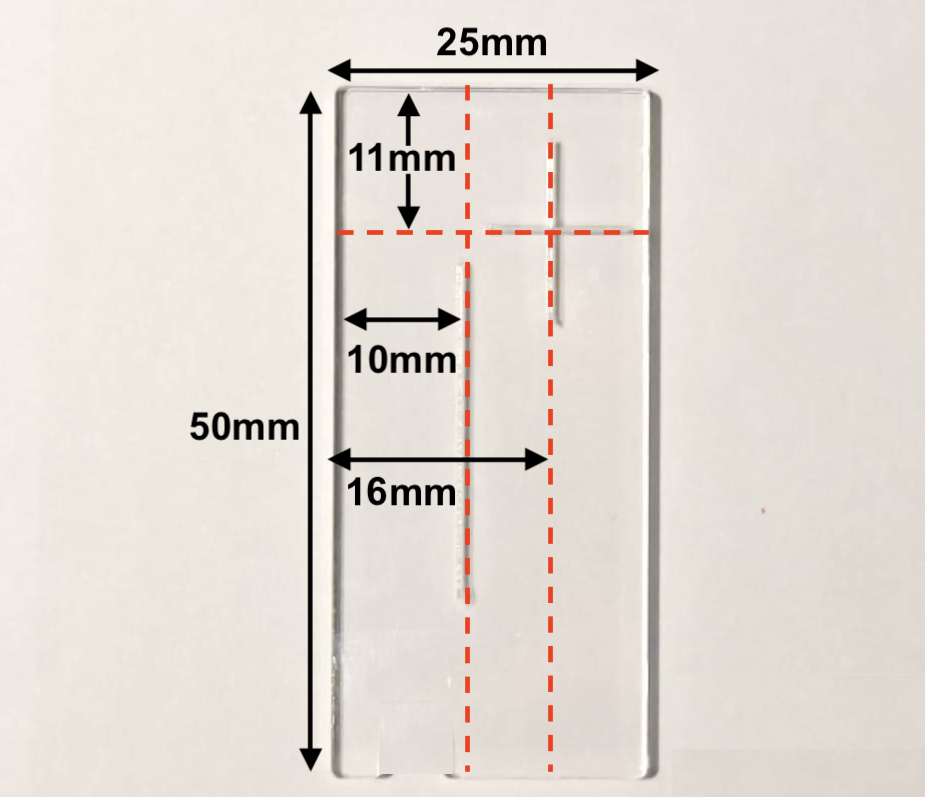

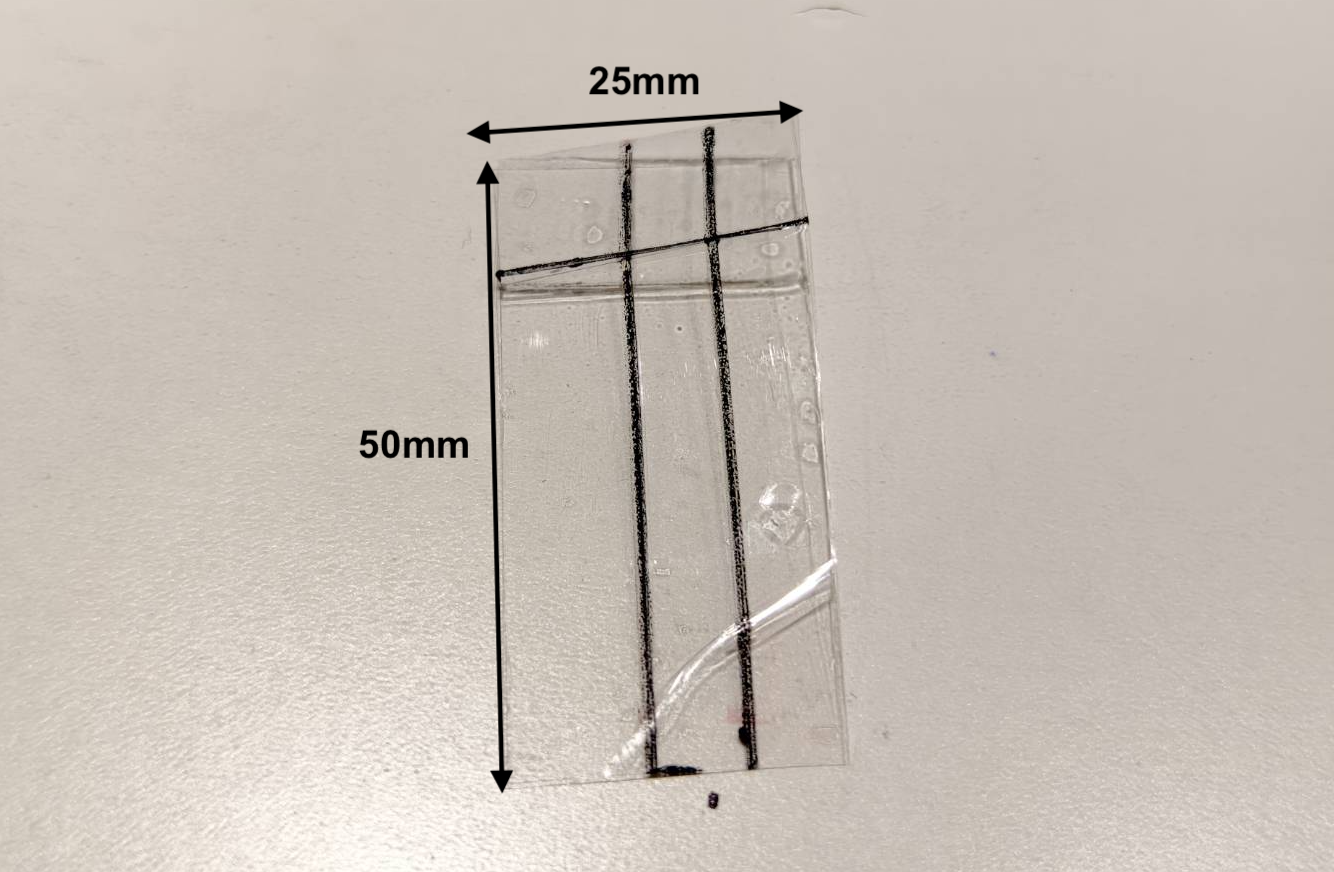

تحتاج فقط إلى إيجاد قطعة شفافة بأبعاد 50mm × 25mm (يمكن قصها حسب المقاس) ورسم ثلاثة خطوط وفقاً للأبعاد الموضحة بالخطوط الحمراء في الصورة أدناه.
(يمكنك استخدام طريقتك الخاصة طالما أن أبعاد الخطوط صحيحة.)
الخطوة 1

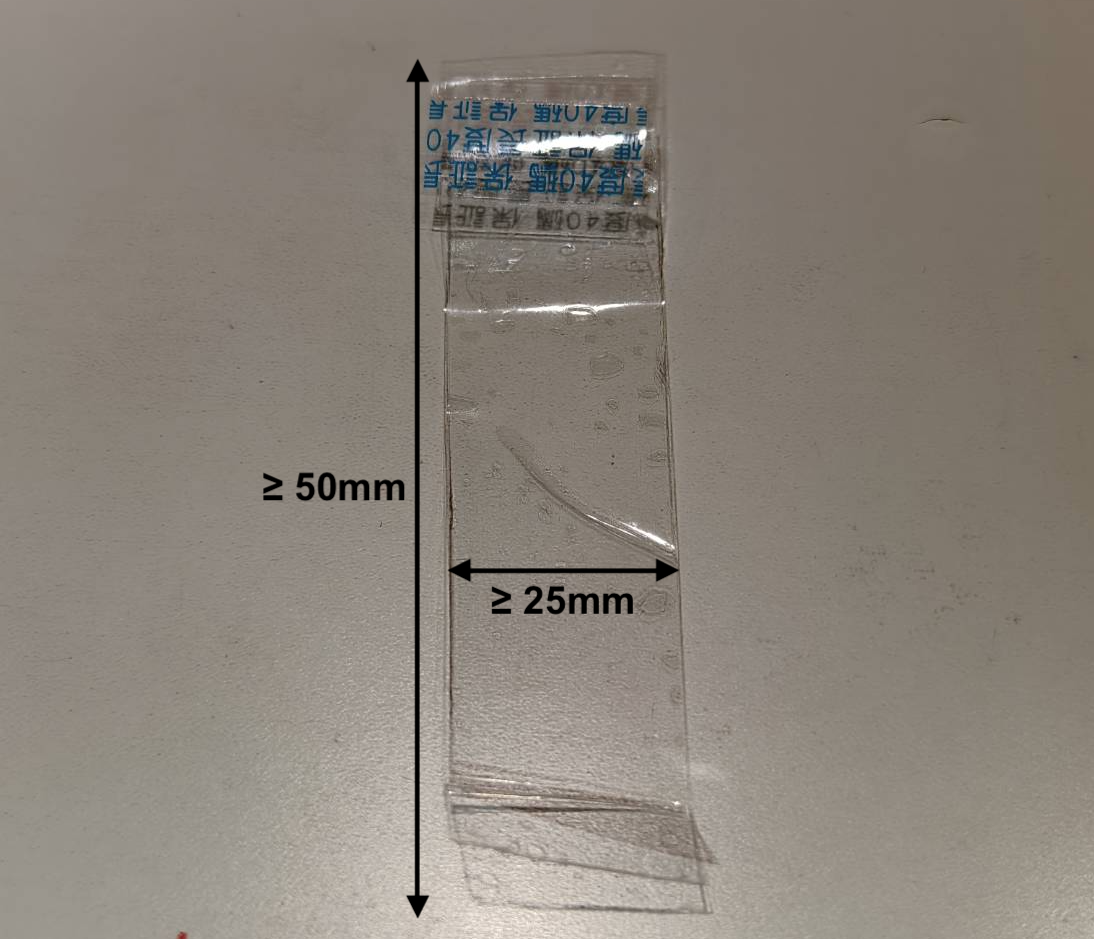

- ابحث عن قطعة من الشريط اللاصق الشفاف أو أي قطعة شفافة يمكن الرسم عليها وقصها.
- إذا كنت تستخدم شريطاً لاصقاً، اطوِ الشريط لتغطية الجزء اللاصق أو اجمع قطعتين معاً.
- بعد تغطية الجزء اللاصق، يجب أن يكون طول هذه القطعة 50mm على الأقل، والعرض 25mm على الأقل. (يمكنك قص الطول الزائد.)
الخطوة 2

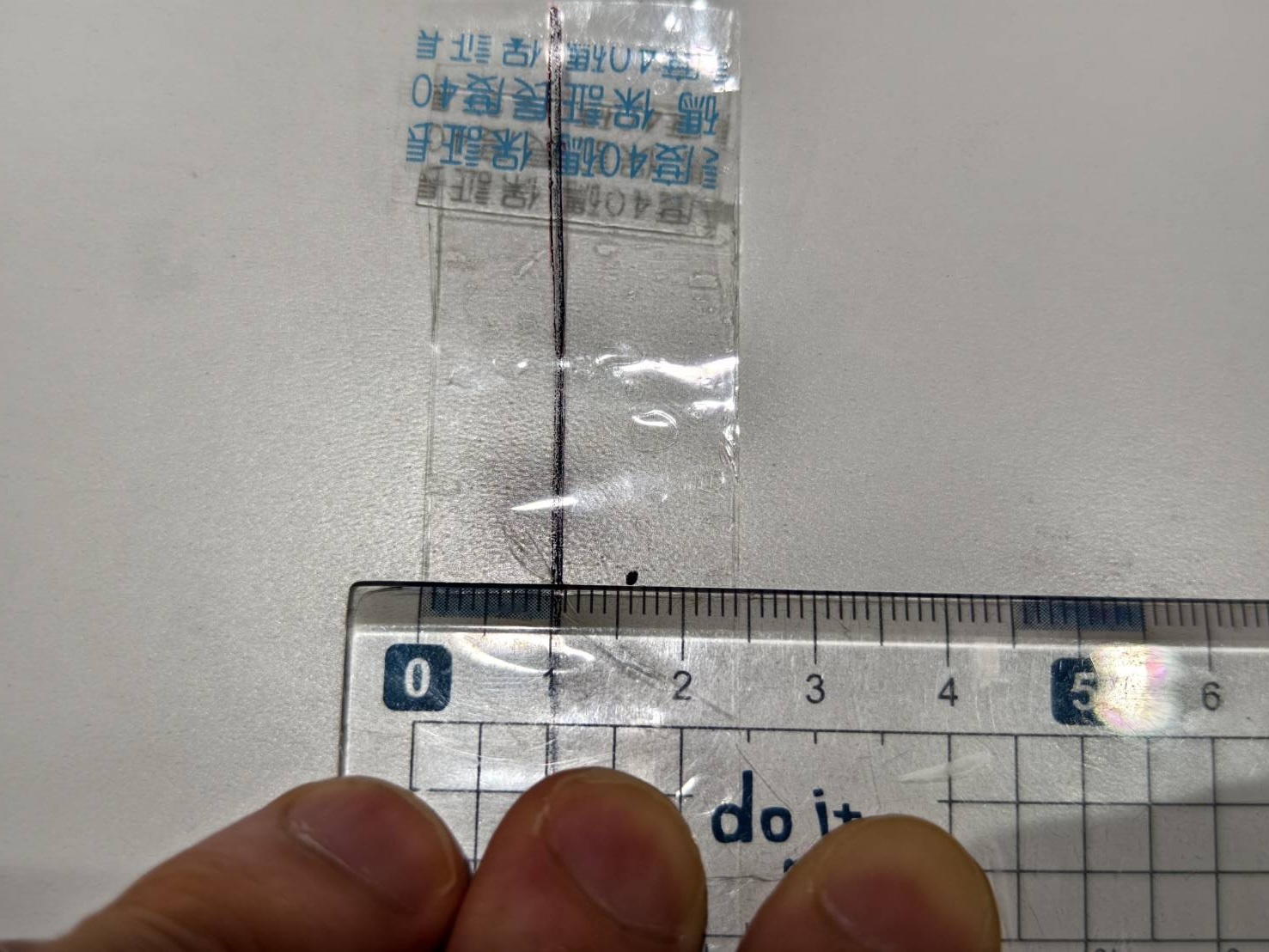

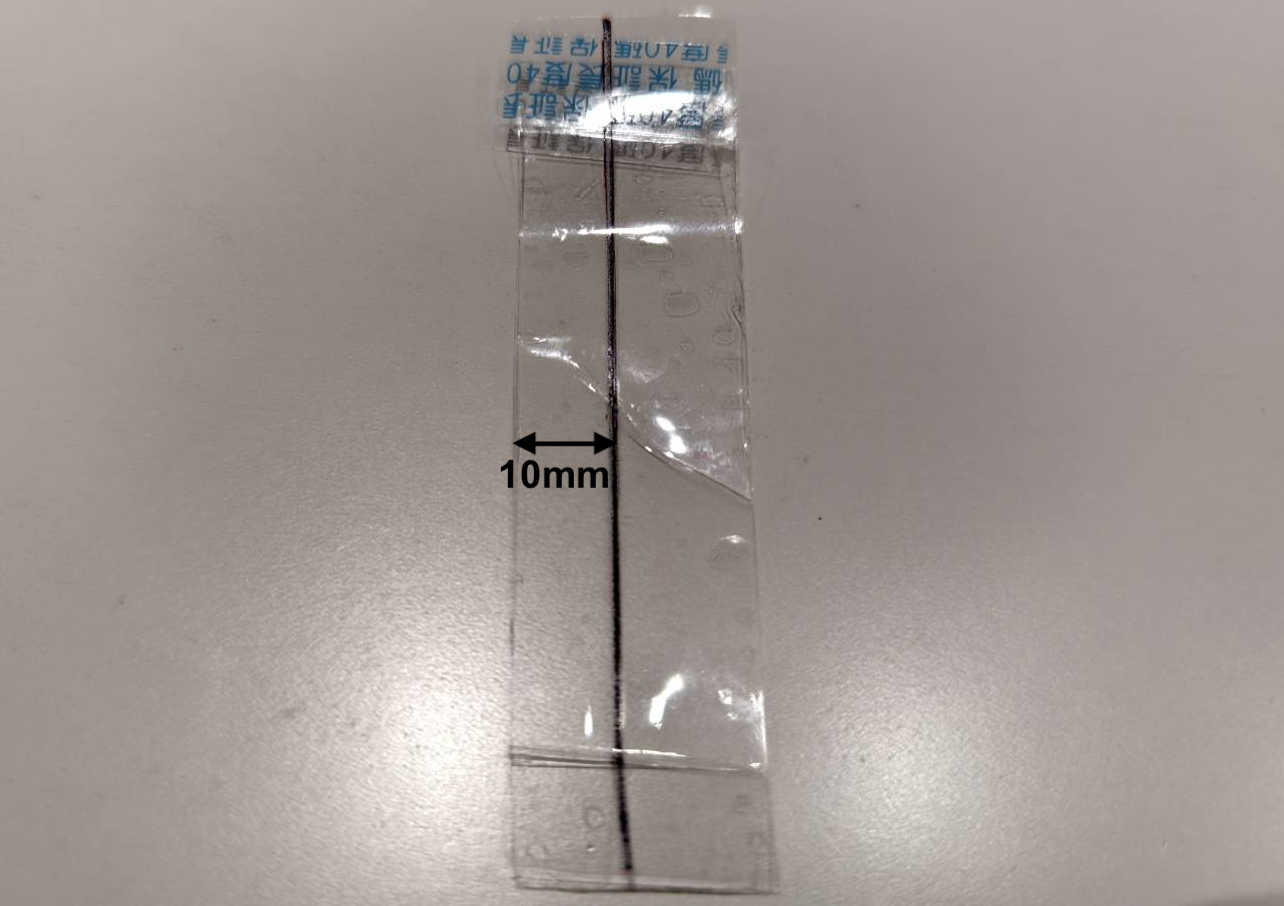

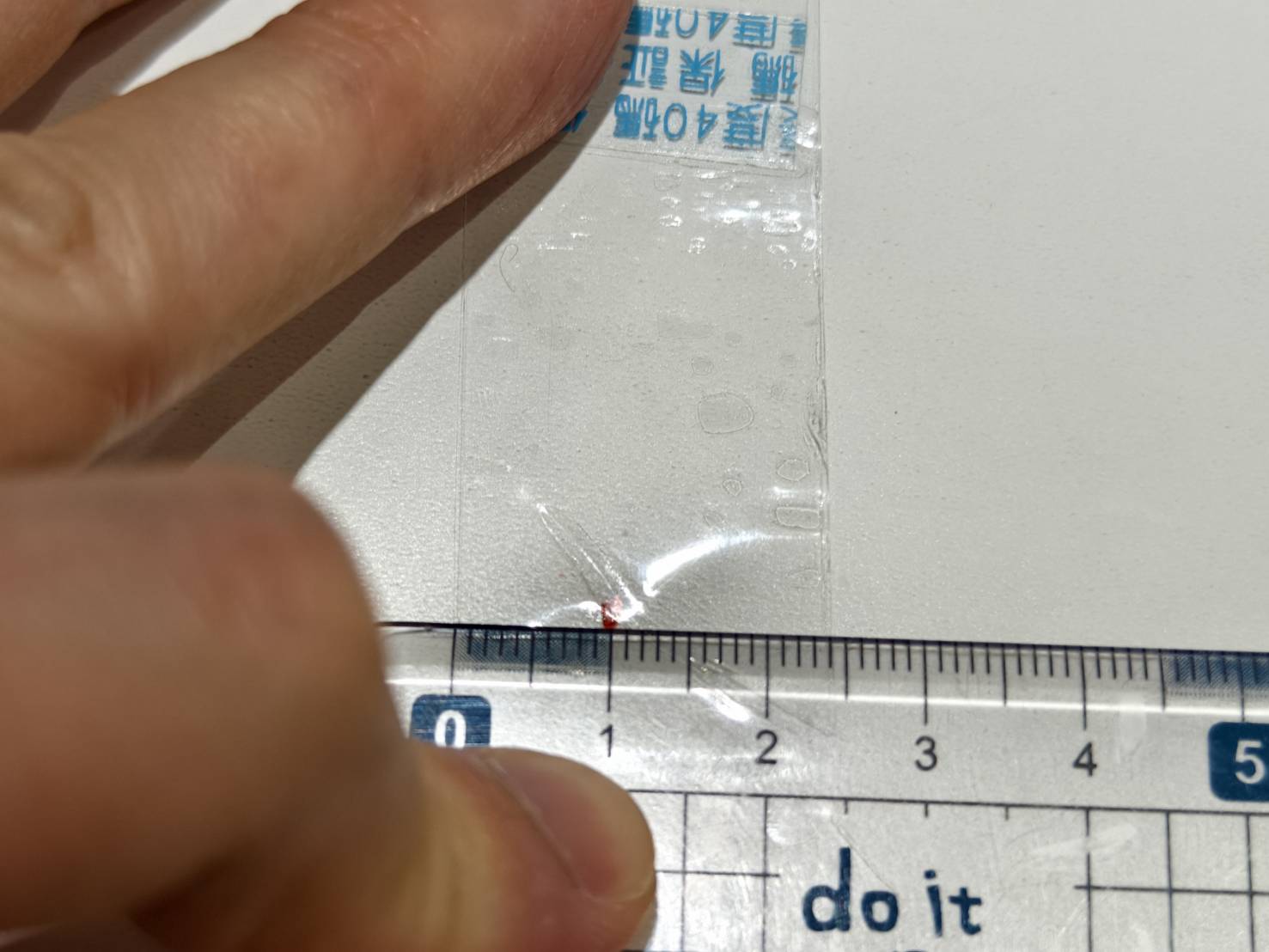

- حدد موقع النقطة العمودية عند 10mm وضع علامة عليها.

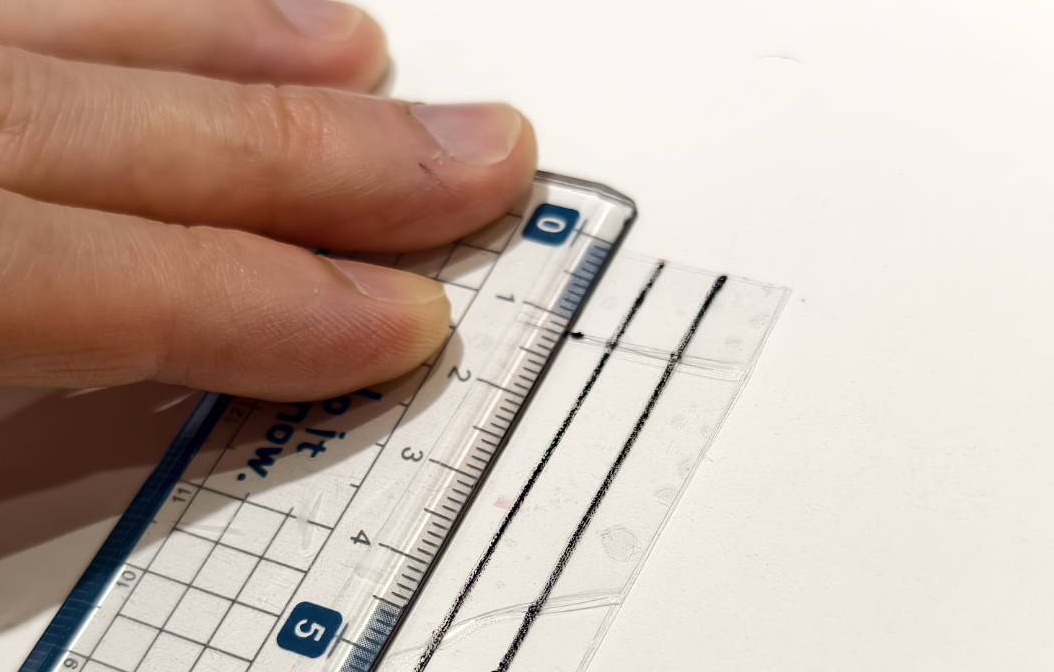

- ارسم خطاً عمودياً بناءً على العلامة عبر القطعة الشفافة بالكامل.
الخطوة 3

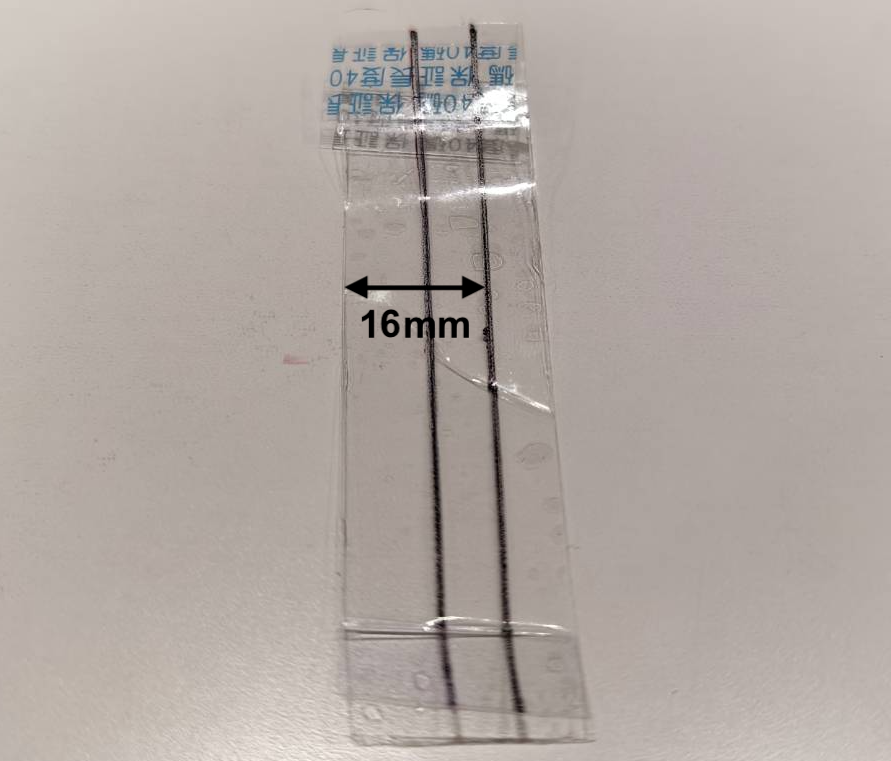

- حدد موقع النقطة العمودية عند 16mm وضع علامة عليها.
- ارسم خطاً عمودياً بناءً على العلامة عبر القطعة الشفافة بالكامل.
الخطوة 4

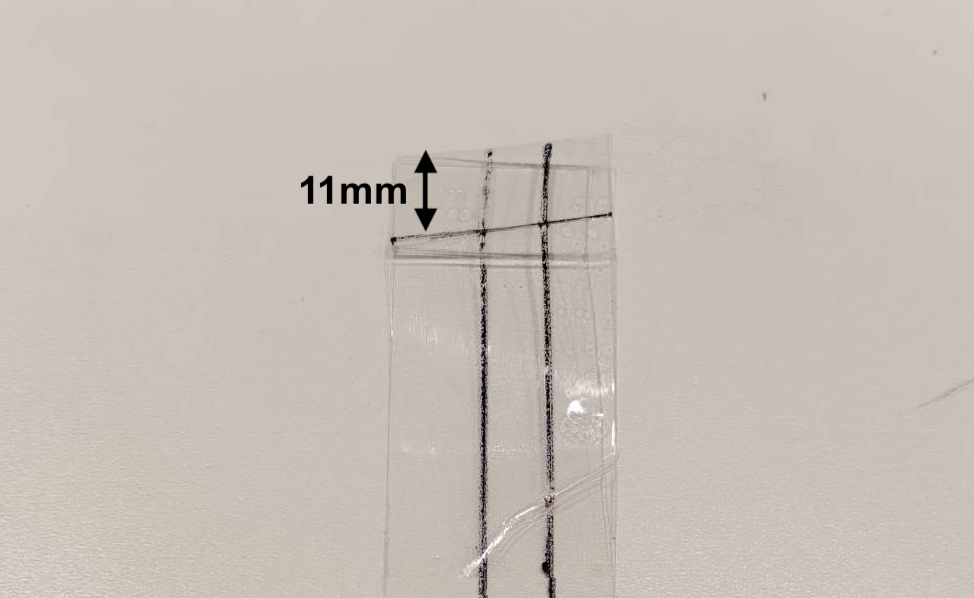

- حدد موقع النقطة الأفقية عند 11mm وضع علامة عليها.
- ارسم خطاً عمودياً بناءً على العلامة عبر القطعة الشفافة بالكامل.
الخطوة 5

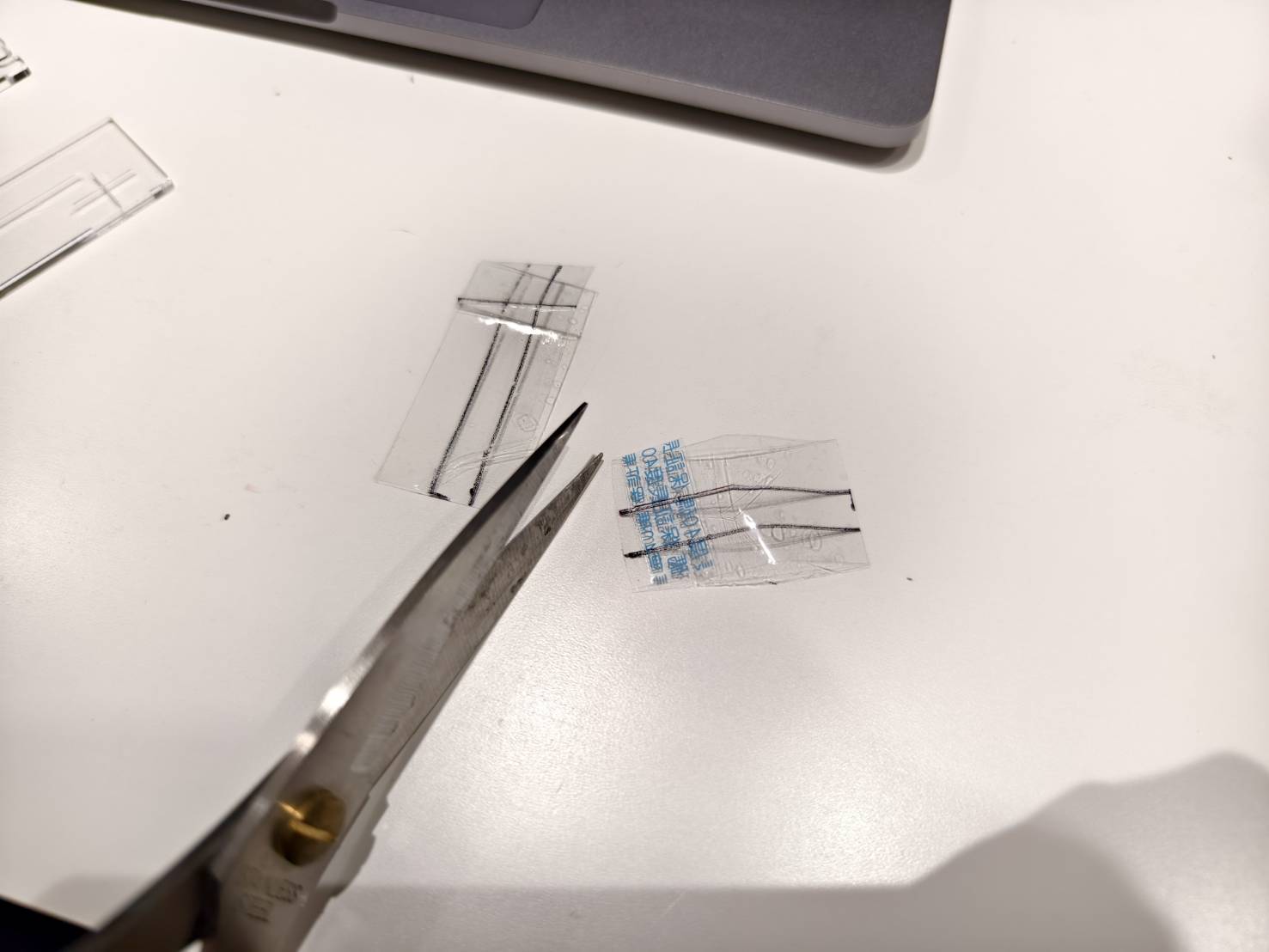

قص القطعة لتصبح بأبعاد 50mm × 25mm.
الخطوة 6
ضع علامة على الجانب 10mm.
الخطوة 7

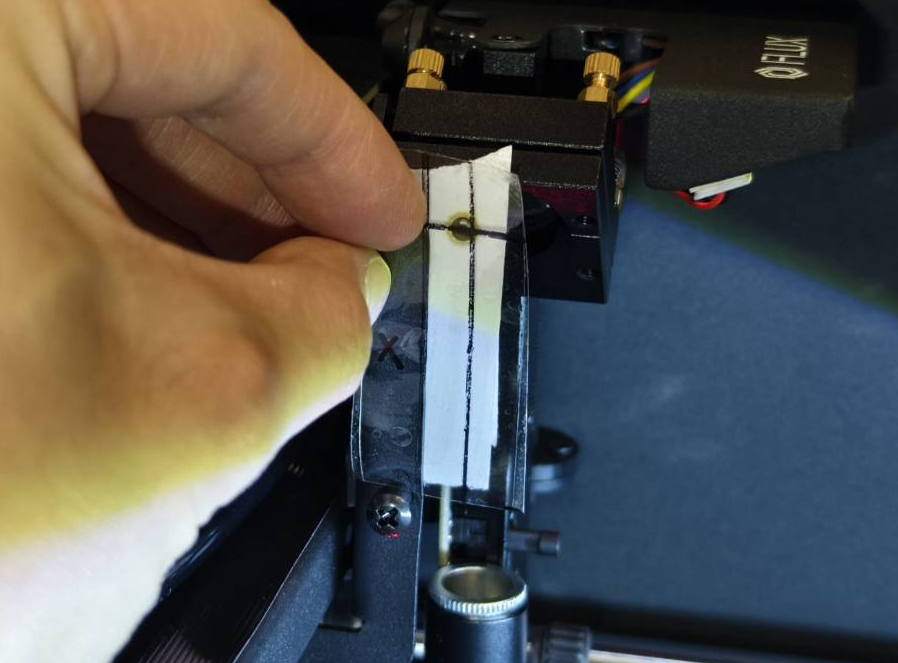

يرجى الرجوع إلى دليل محاذاة المسار البصري للحصول على إرشادات استخدام الأداة.
4-11 الضبط المتقدم للمسار البصري
