#904 فشل العودة إلى نقطة الأصل/مشاكل العودة إلى نقطة الأصل/تعذر العودة إلى نقطة الأصل

FLUX Support Team
  • محدَّث

الوصف

يرجى ملاحظة أن أسباب الخطأ #904 قد تتعدد. قد تستمر المشكلة بعد اتباع الخطوات أدناه. ومع ذلك، يمكنك جمع معلومات مفيدة لمساعدة فريق FLUX على تحديد المشكلة بشكل أكثر فعالية.

الأسباب المحتملة:

  1. فشل النظام (إعادة تحديث البرنامج الثابت)
  2. اللوحة الرئيسية معطلة.
  3. مفتاح الحد معطل.
  4. قضبان التوجيه صدئة أو تالفة.
  5. استواء المحور X ليس أفقياً.
  6. دائرة التحكم DriverIC معطلة.
  7. المحرك الخطوي معطل.

الخطوة 1

  • أوقف تشغيل الجهاز، وافصل كابل الطاقة، وتحقق مما إذا كان رأس الليزر عالقاً فعلياً.

حدد النتيجة والإجراء التالي:

  • لا يمكن تحريكه كما في الفيديو أعلاه >> انتقل إلى الخطوة 1.1
  • يمكن تحريكه كما في الفيديو أعلاه >> انتقل إلى الخطوة 2

الخطوة 1.1

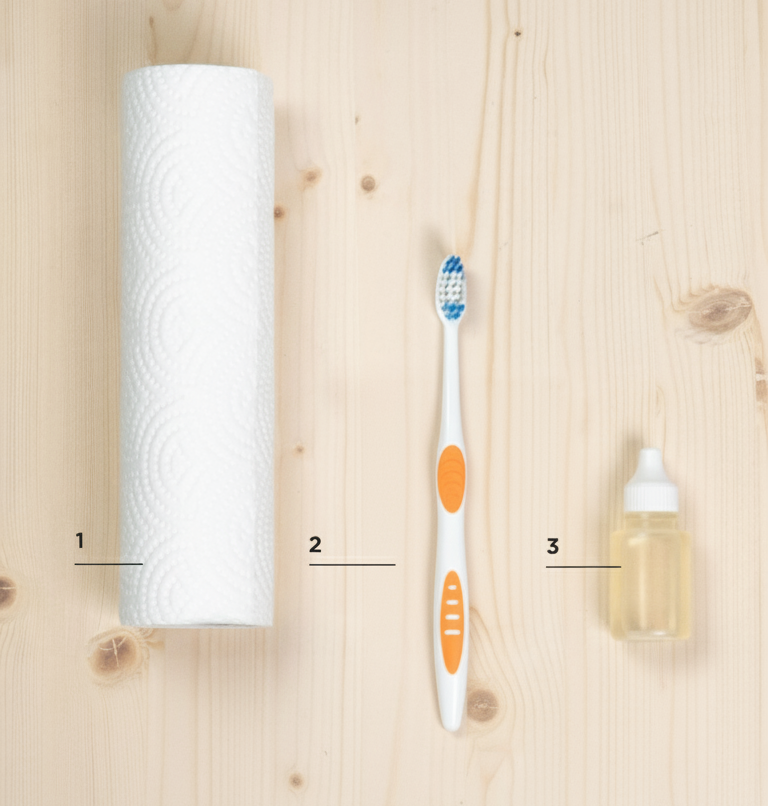

  • يرجى الرجوع إلى التعليمات في الرابط أدناه لتشحيم القضبان.
    التشحيم

  • بعد التشحيم، حاول تحريك رأس الليزر مرة أخرى وتحقق مما إذا كان يتحرك كما في الخطوة 1.

حدد النتيجة والإجراء التالي:

  • نعم، يمكن تحريكه كما في الفيديو في الخطوة 1. >> تم حل المشكلة

الخطوة 2

أعد تحديث البرنامج الثابت إلى إصدار مستقر. يرجى الرجوع إلى الرابط أدناه.
beamo II - دليل تحديث البرنامج الثابت

حدد النتيجة والإجراء التالي:

  • نعم،تمت عملية العودة إلى نقطة الأصل بنجاح بعد الخطوات أعلاه >> تم حل المشكلة.
  • لا، مشكلة العودة إلى نقطة الأصل لا تزال قائمة بعد الخطوات أعلاه >> انتقل إلى الخطوة 3

الخطوة 3

تحقق يدوياً مما إذا كانت مفاتيح الحد للمحور X والمحور Y تعمل.

حدد النتيجة والإجراء التالي:

  • نعم، كلا المفتاحين يعملان كما في الفيديو >> الخطوة 4
  • لا، أحد المفتاحين أو كلاهما لا يعمل >> سجّل فيديو وتواصل معنا.
    • السبب المحتمل:
      • يجب استبدال اللوحة الرئيسية.
      • يجب استبدال مفتاح (مفاتيح) نهاية الشوط. (لوحة المحور X)
      • يجب استبدال كابل 28-Pin. (احتمال أقل.)
  • عندما أستخدم يدي وورقة على المفاتيح، تعمل بشكل صحيح، لكن عند استخدام رأس الليزر، أحدهما أو كلاهما لا يعمل >> سجّل فيديو وتواصل معنا.
    • مشكلة غير معروفة

الخطوة 4

شاهد مقاطع الفيديو أدناه وحدد ما إذا كان جهازك يُظهر سلوكاً مشابهاً.
في الأمثلة السيئة أدناه، توجد أصوات طحن غريبة، رأس ليزر يتحرك في اتجاه معاكس، رأس الليزر يتوقف قبل الوصول إلى النهاية...إلخ.



حدد النتيجة والإجراء التالي:

  • لا، جهازي لا يُظهر سلوكاً مشابهاً كما في مقاطع الفيديو أعلاه >> الخطوة 5
  • نعم، جهازي يُظهر سلوكاً مشابهاً كما في مقاطع الفيديو أعلاه >> قم بتسجيل فيديو وتواصل معنا
    • السبب المحتمل:
      • يجب استبدال شريحة (شرائح) التحكم DriverIC.
      • يجب استبدال اللوحة الرئيسية.
      • يجب استبدال محرك المحور X.
      • يجب استبدال محرك المحور Y.
      • يجب استبدال مفتاح (مفاتيح) نهاية الشوط.

الخطوة 5

تحقق من استواء ذراع المحور X وإحكام ربط وصلة التوصيل.
يرجى الرجوع إلى الرابط أدناه للتحقق والضبط إذا لزم الأمر.

[5-14 ضبط استواء المحور X]



حدد النتيجة والإجراء التالي:

  • المحور X في جهازي مستوٍ بالفعل >> الخطوة 6
  • لقد قمت بضبط المحور X في جهازي وأصبح مستوياً الآن >> الخطوة 6

الخطوة 6

  • قم بإزالة الغطاء المعدني الأمامي. (10 براغي T8 torx)

  • تحقق من مصابيح LED الـ "6" على اللوحة الرئيسية للتأكد من أنها مضاءة بشكل ثابت دون وميض أو انطفاء.

حدد النتيجة والإجراء التالي:

  • جميع مصابيح LED الـ 6 مضاءة بشكل ثابت دون وميض >> قم بتسجيل فيديو يوضح المشكلة >> أبلغنا
    • مشكلة غير معروفة
  • واحد أو أكثر من مصابيح LED يومض >> قم بتسجيل فيديو يوضح المشكلة >> أبلغنا
    • السبب المحتمل:
      • يجب استبدال اللوحة الرئيسية
      • يجب استبدال مزود طاقة الليزر
      • يجب استبدال مجموعة كابلات DC
  • واحد أو أكثر من مصابيح LED مطفأ >> قم بتسجيل فيديو يوضح المشكلة >> أبلغنا
    • السبب المحتمل:
      • يجب استبدال اللوحة الرئيسية
      • يجب استبدال مزود طاقة الليزر
      • يجب استبدال مجموعة كابلات DC

أبلغ الموزع المحلي أو دعم FLUX

*المعلومات التي تم جمعها مثل الصور أو مقاطع الفيديو التي توضح مشكلة جهازك في هذه المقالة ستكون ضرورية لمشاركتها مع الموزع أو دعم FLUX.





#END.
