الوصف
يشرح هذا الدليل كيفية تكوين LightBurn لجهاز FLUX HEXA RF، وتوصيل كاميرا USB المدمجة، ومعايرة عدسة الكاميرا باستخدام نمط AprilTags من LightBurn، ومحاذاة معاينة الكاميرا مع مساحة عمل الجهاز.
تم التحقق من الإجراءات والقيم أدناه باستخدام LightBurn Pro 2.1.03. قد تختلف أسماء القوائم قليلاً في إصدارات LightBurn الأخرى.
هام: أكمل إعداد الجهاز قبل معايرة الكاميرا. حافظ على استواء نمط المعايرة، وتأكد من أن كل علامة AprilTag مرئية بالكامل، واستخدم عنوان IP المعروض على جهاز HEXA RF الخاص بك. عنوان IP 192.168.1.247 المعروض في هذا الدليل هو مجرد مثال من جهاز الاختبار.
|
الخطوة 1
تحضير الجهاز والحاسوب والمواد
قبل فتح معالج المعايرة، قم بتحضير العناصر التالية:
- حاسوب مثبت عليه برنامج LightBurn.
- اتصال شبكة بجهاز HEXA RF واتصال USB بكاميرا HEXA RF.
- نمط معايرة عدسة AprilTags من LightBurn مطبوع. اطبعه بمقياس 100% دون ملاءمة أو تغيير الحجم.
(سيتم إرشادك لطباعة نمط معايرة عدسة AprilTags في الخطوات.) - أربعة ألواح خشبية مسطحة فاتحة اللون بسمك 3 mm لمحاذاة مساحة العمل.
- إصدار البرنامج الثابت لجهاز HEXA RF هو v6.5.0 أو أعلى.
الخطوة 2
إنشاء جهاز HEXA RF جديد في LightBurn

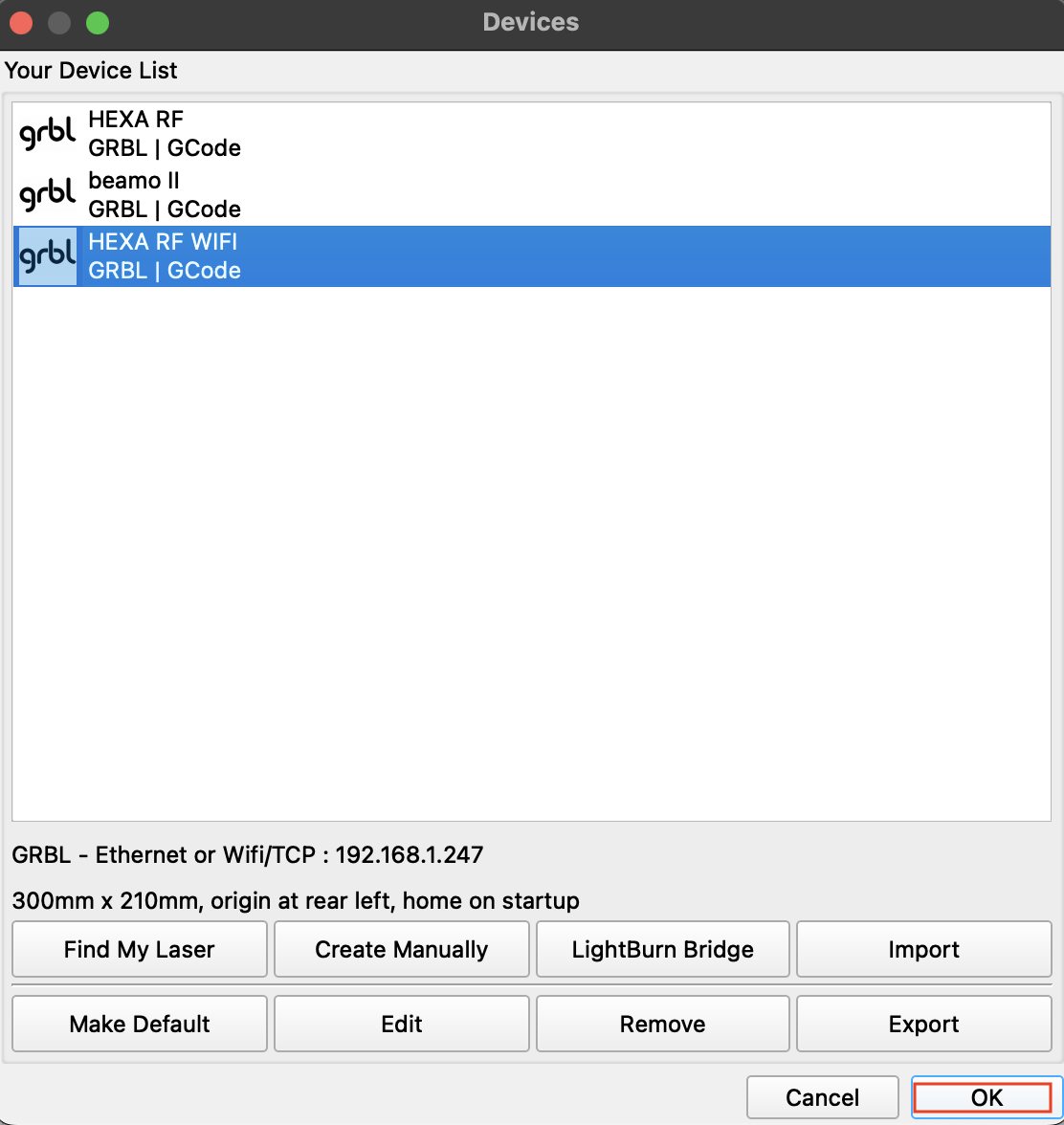

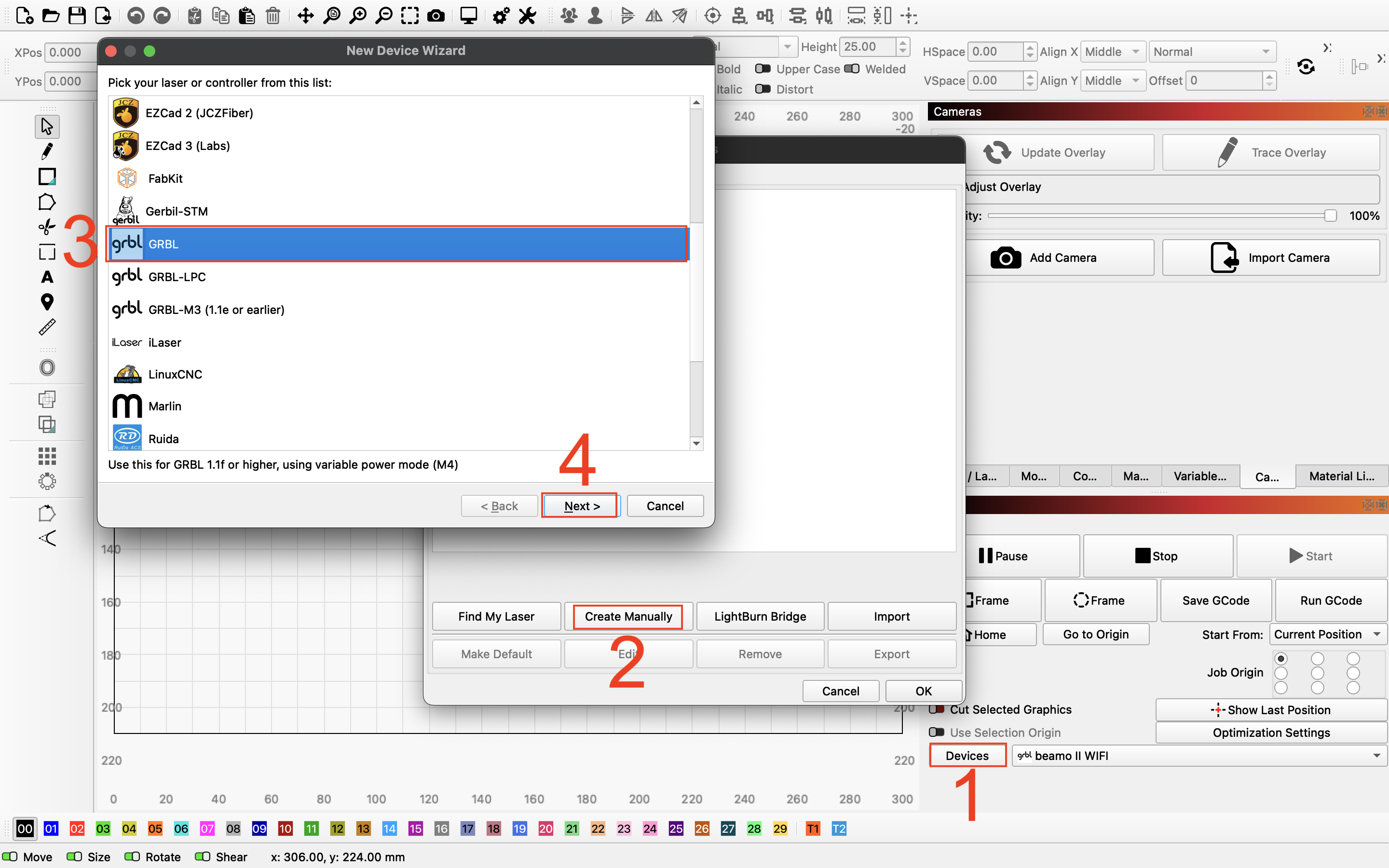

افتح LightBurn. في لوحة Laser ، انقر على الأجهزة، ثم اختر خيار إنشاء جهاز يدوياً. عندما يطلب منك معالج الجهاز الجديد تحديد وحدة التحكم، اختر GRBL وانقر على التالي.
الخطوة 3

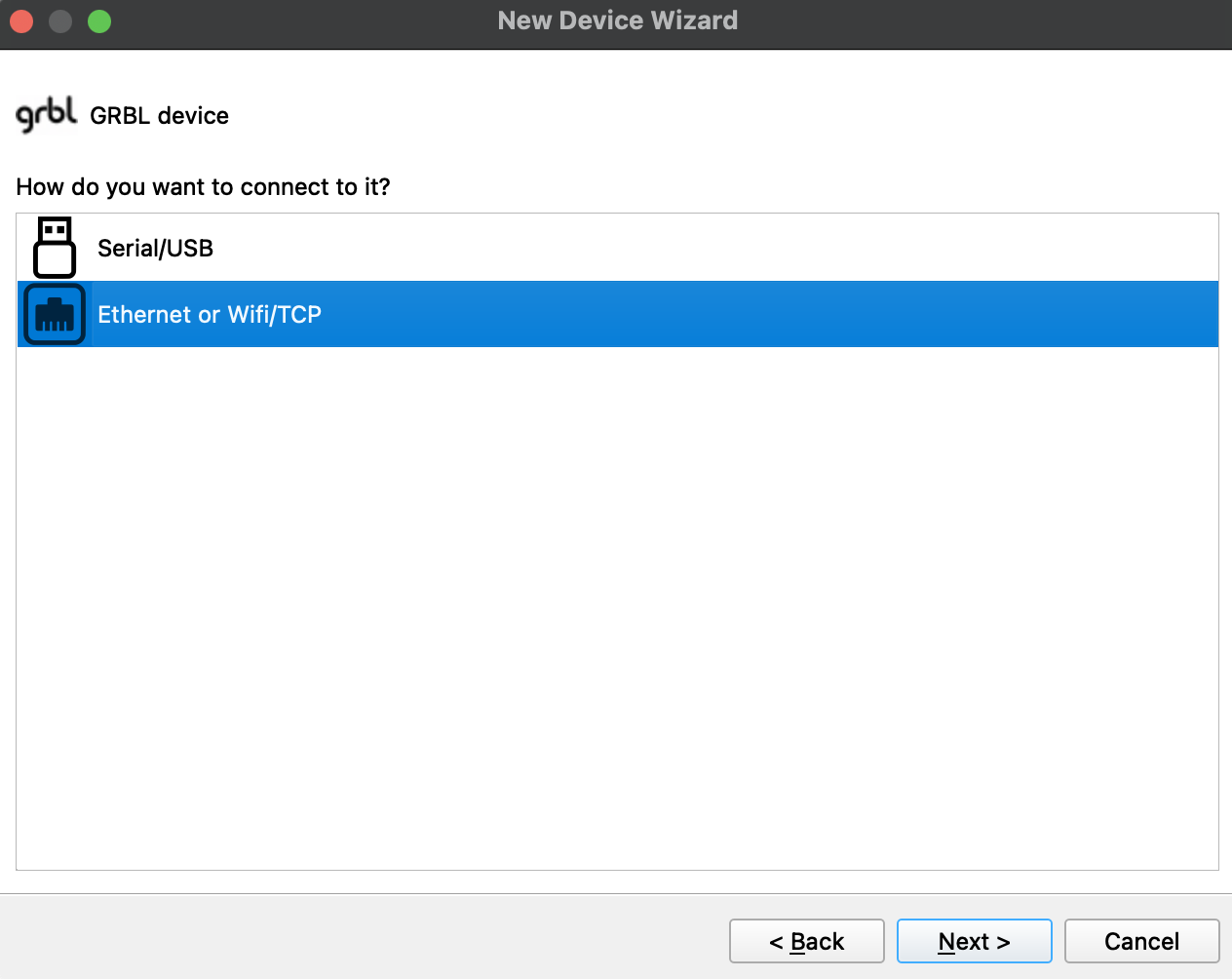

حدد طريقة الاتصال بالشبكة
بالنسبة لطريقة اتصال GRBL، اختر Ethernet أو Wifi/TCP. انقر على التالي.
تأكد من أن الكمبيوتر وجهاز HEXA RF متصلان بنفس الشبكة قبل المتابعة.
الخطوة 4

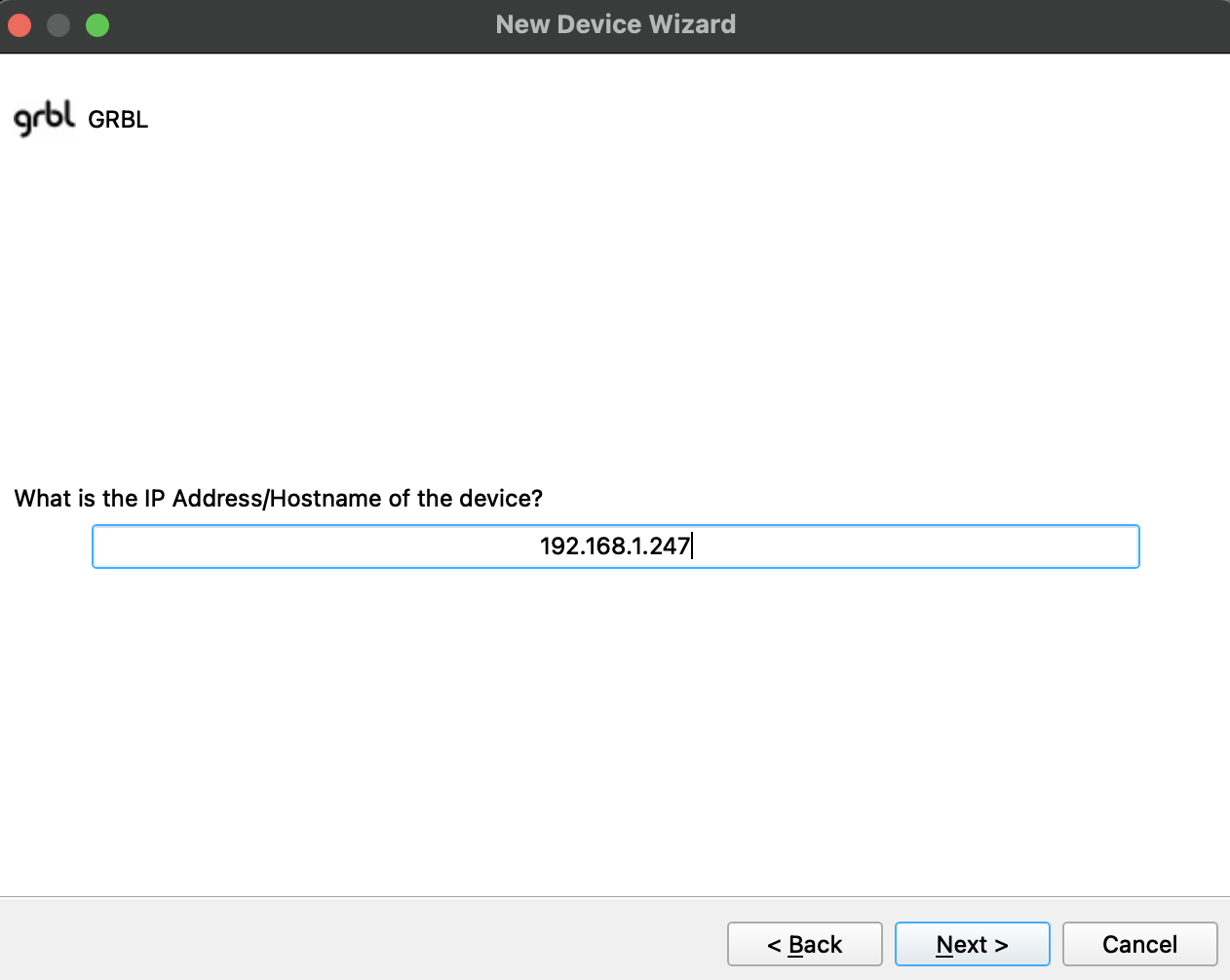

أدخل عنوان IP الخاص بجهاز HEXA RF

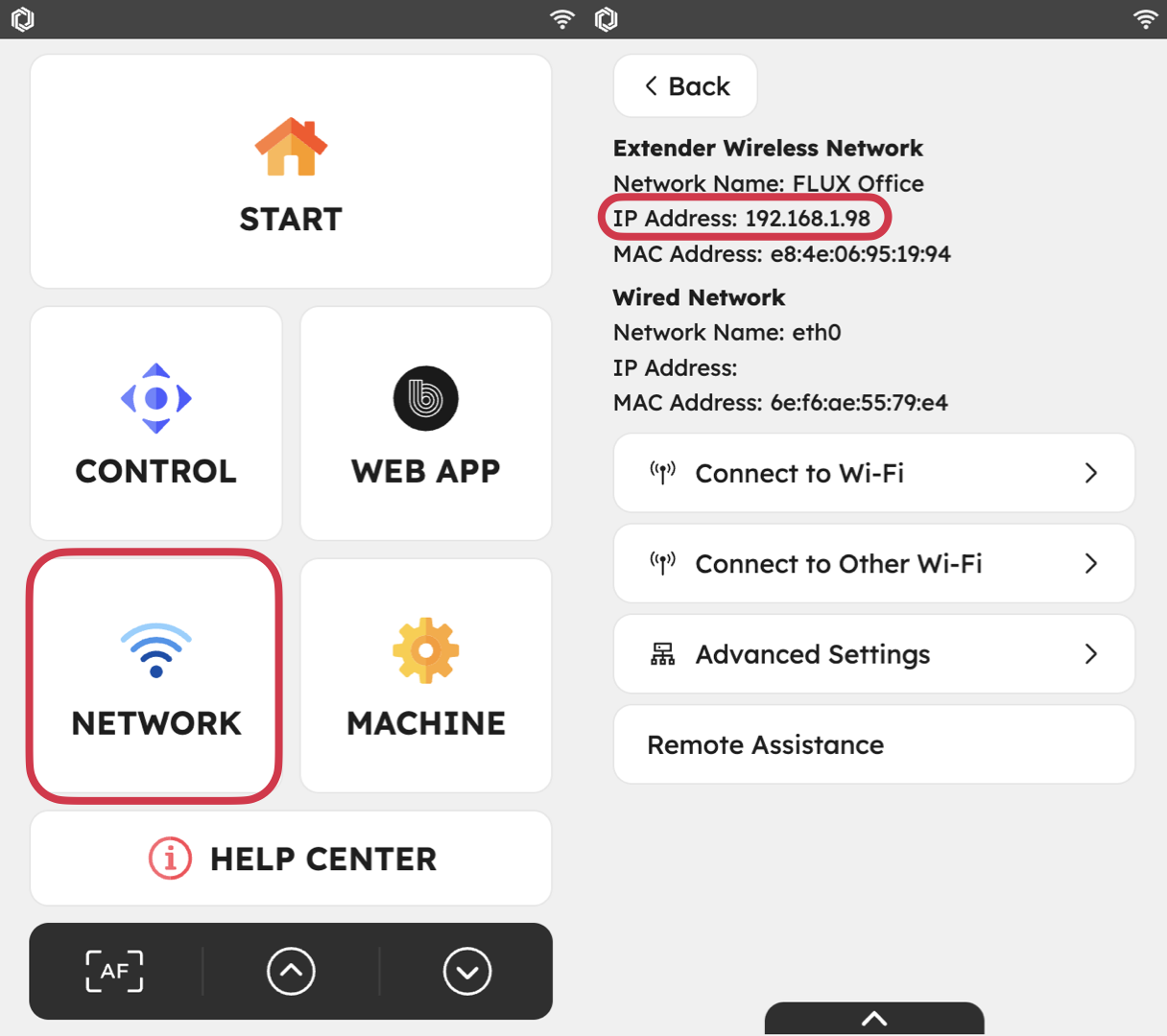

ابحث عن عنوان IP الخاص بجهاز HEXA على شاشة اللمس.
(إذا لم يكن جهازك متصلاً بشبكة WIFI، يُرجى الرجوع إلى هذه article لإعداد الاتصال.)
أدخل عنوان IP الحالي لجهاز HEXA RF الخاص بك، ثم انقر التالي. ابحث عن عنوان IP الخاص بالجهاز على شاشة معلومات الشبكة في HEXA RF.
الجهاز المستخدم في الاختبار 192.168.1.247. هذا مثال فقط؛ أدخل العنوان المخصص لجهازك الخاص.
الخطوة 5

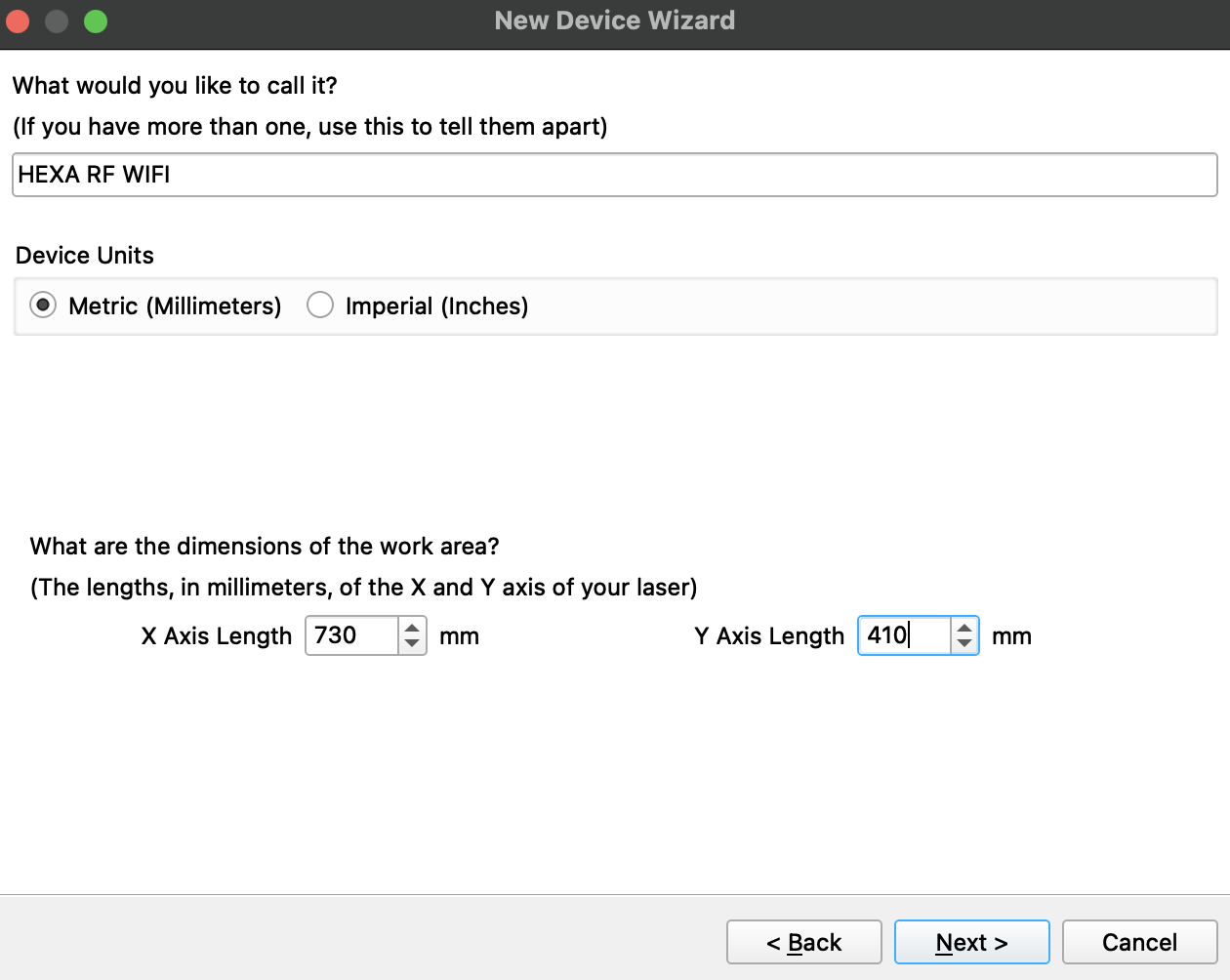

تعيين اسم الجهاز وحجم مساحة العمل
أدخل اسم جهاز يمكن التعرف عليه، مثل HEXA RF Wifi. حدد ملليمترات واضبط منطقة العمل على:
- طول المحور X: 730 mm
- طول المحور Y: 410 mm
انقر التالي.
الخطوة 6
ضبط نقطة أصل الجهاز وإنهاء إعداد الجهاز

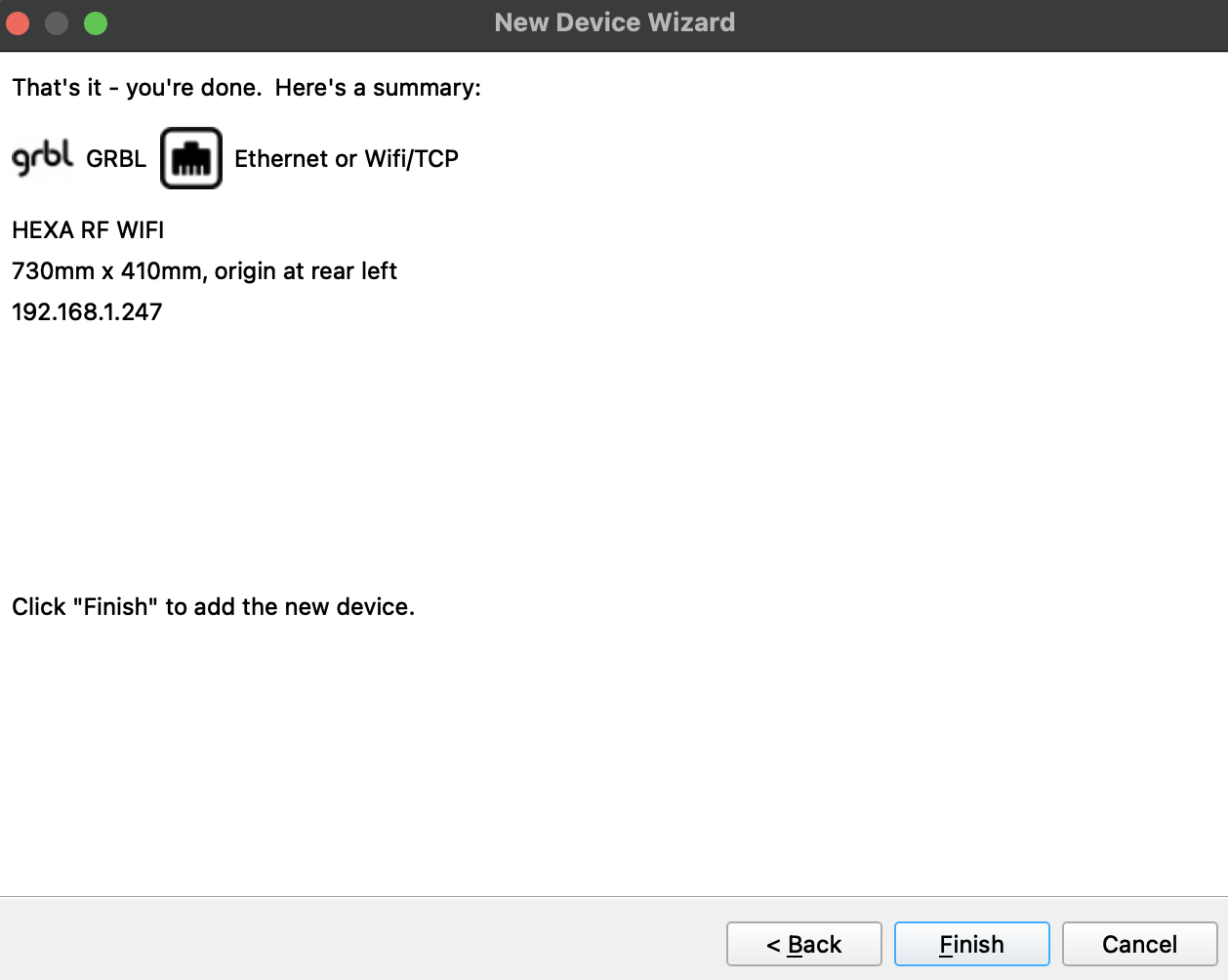

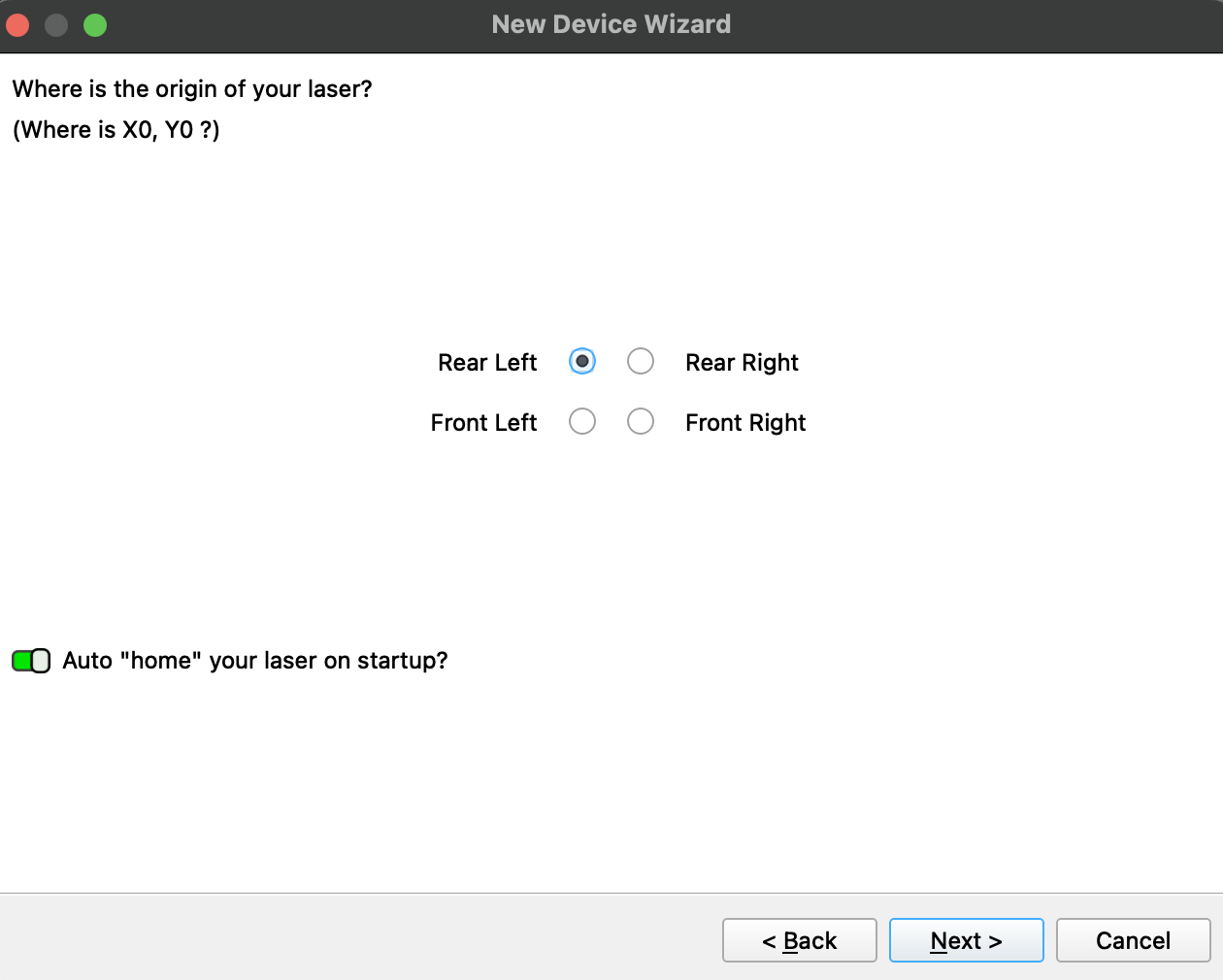

اختر الزاوية الخلفية اليسرى كنقطة أصل الجهاز. راجع الملخص وتأكد من القيم التالية:
- وحدة التحكم: GRBL
- الاتصال: Ethernet أو Wifi/TCP
- مساحة العمل: 730 x 410 mm
- نقطة الأصل: الخلفية اليسرى
- عنوان IP: عنوان IP الحالي لجهاز HEXA RF الخاص بك
انقر إنهاء. افتح إعدادات الجهاز مرة أخرى للتأكد من حفظ القيم بشكل صحيح.
الخطوة 7

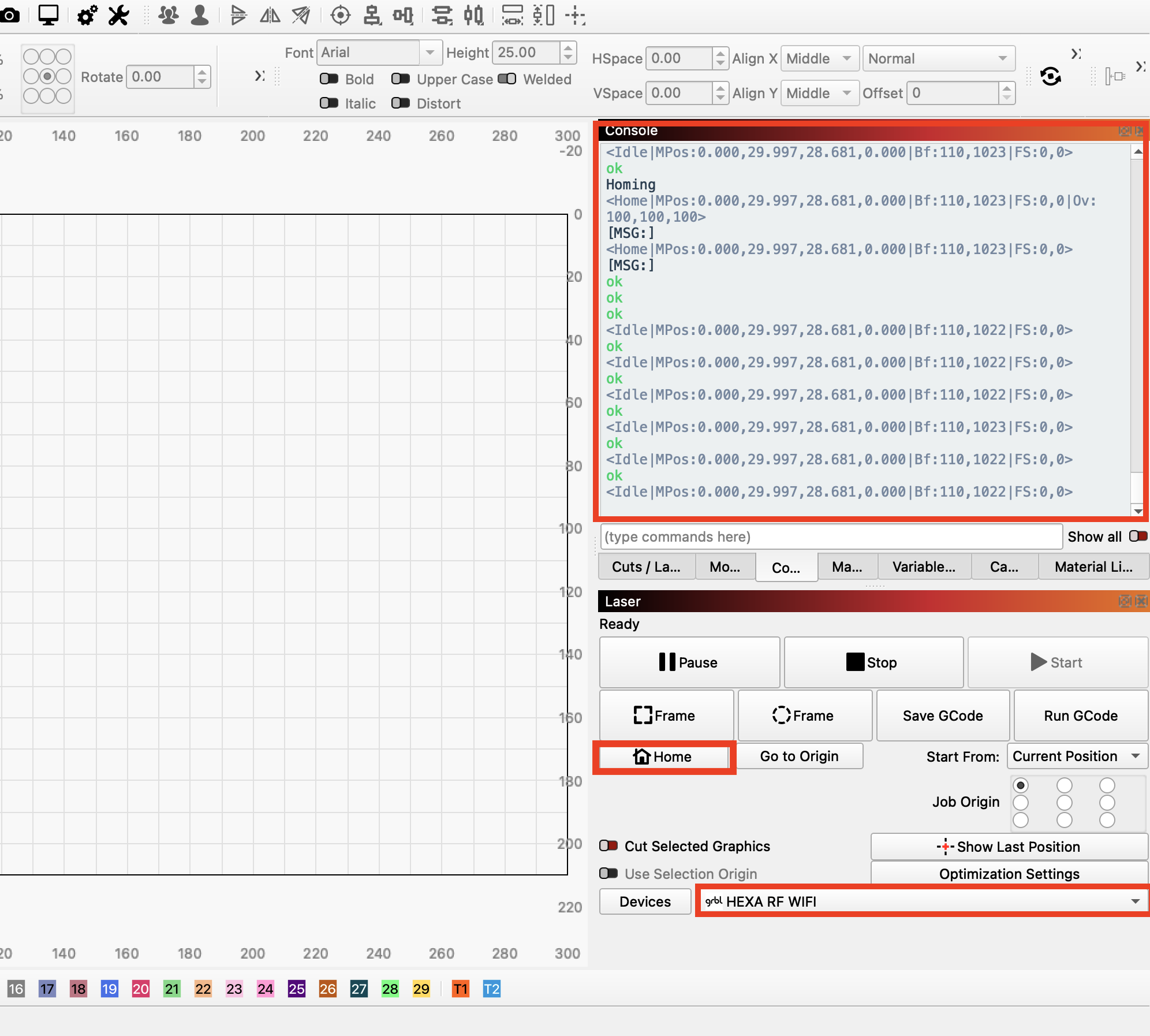

التحقق من اتصال الجهاز ووضع الإحداثيات

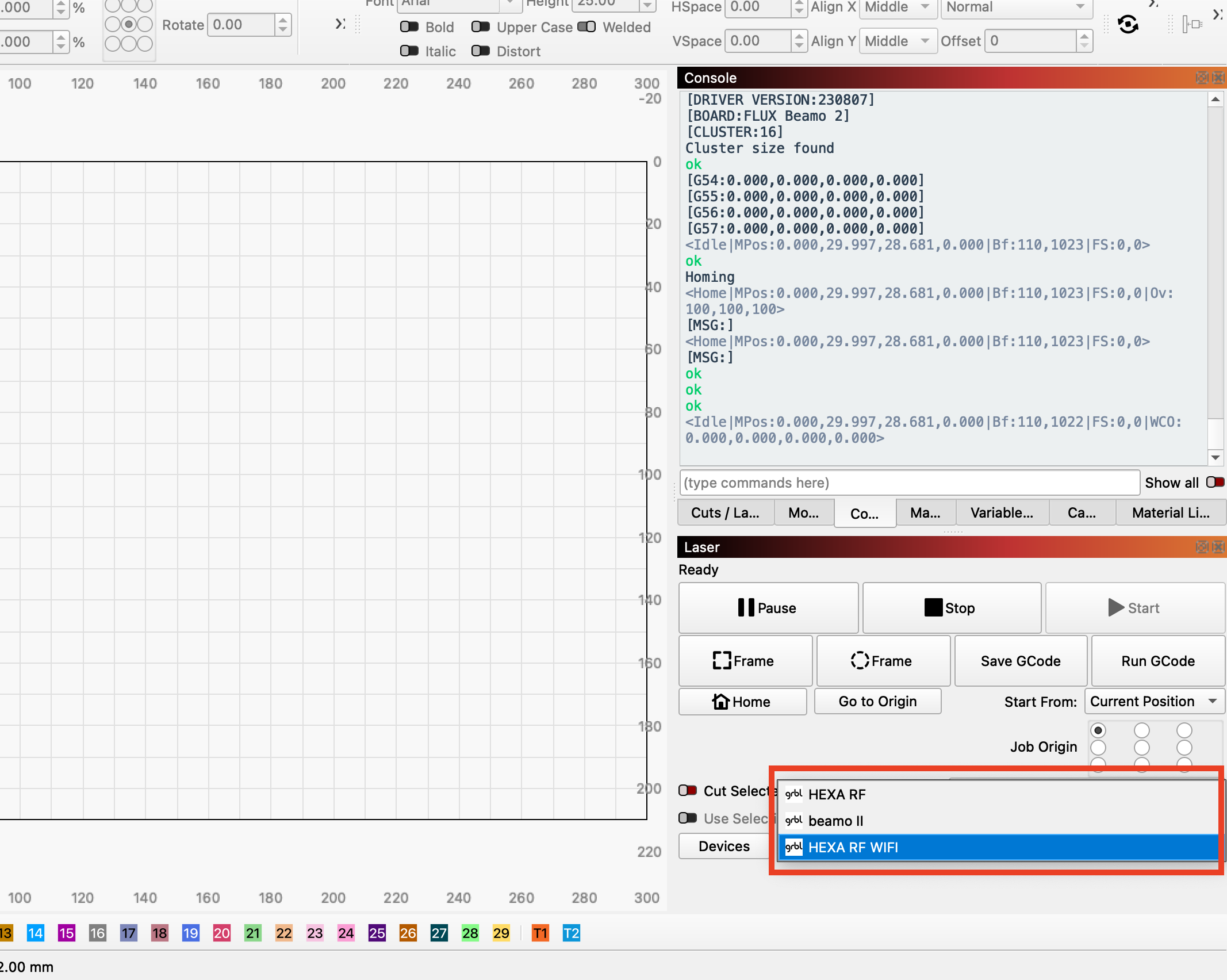

حدد جهاز HEXA RF الجديد في لوحة الليزر. افتح تحريك اللوحة وانقر على الصفحة الرئيسية للتحقق من أن LightBurn يمكنه الاتصال بالجهاز.

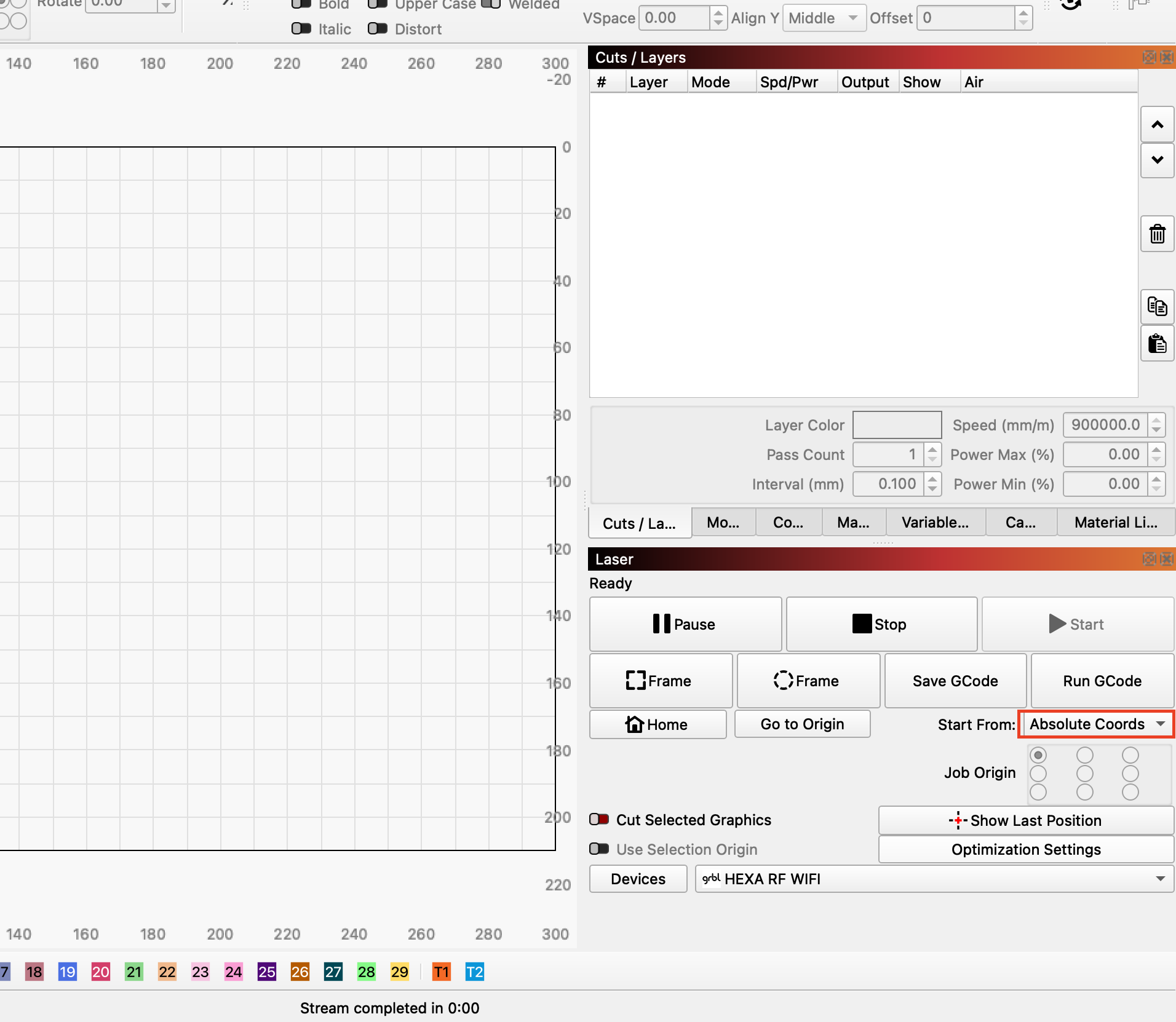

في نافذة LightBurn الرئيسية، اضبط البدء من to الإحداثيات المطلقة.
قبل معايرة الكاميرا، قم بإرجاع الجهاز إلى نقطة الصفر وحرك المحور Z إلى موضعه الأصلي/الصفري.
الخطوة 8
فتح معالج إعداد الكاميرا

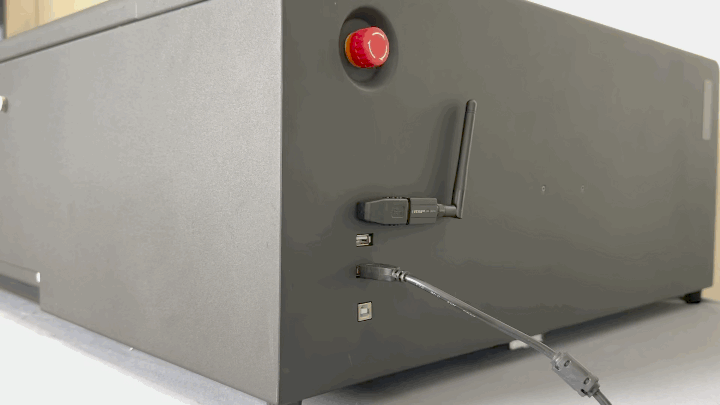

قم بتوصيل HEXA RF بالكمبيوتر عبر كابل USB-A إلى USB-B.
(طرف USB-B للجهاز وطرف USB-A للكمبيوتر.)

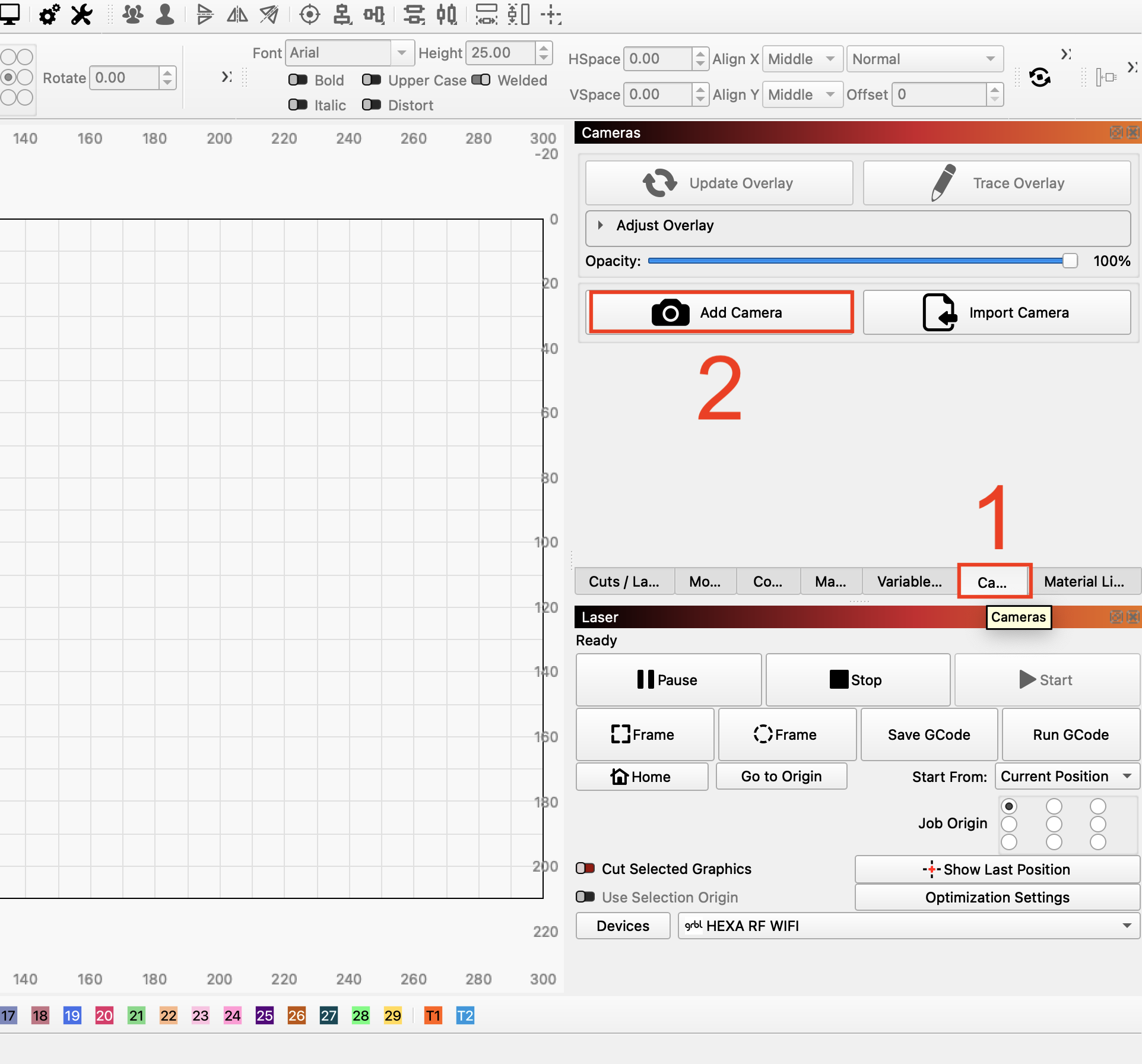

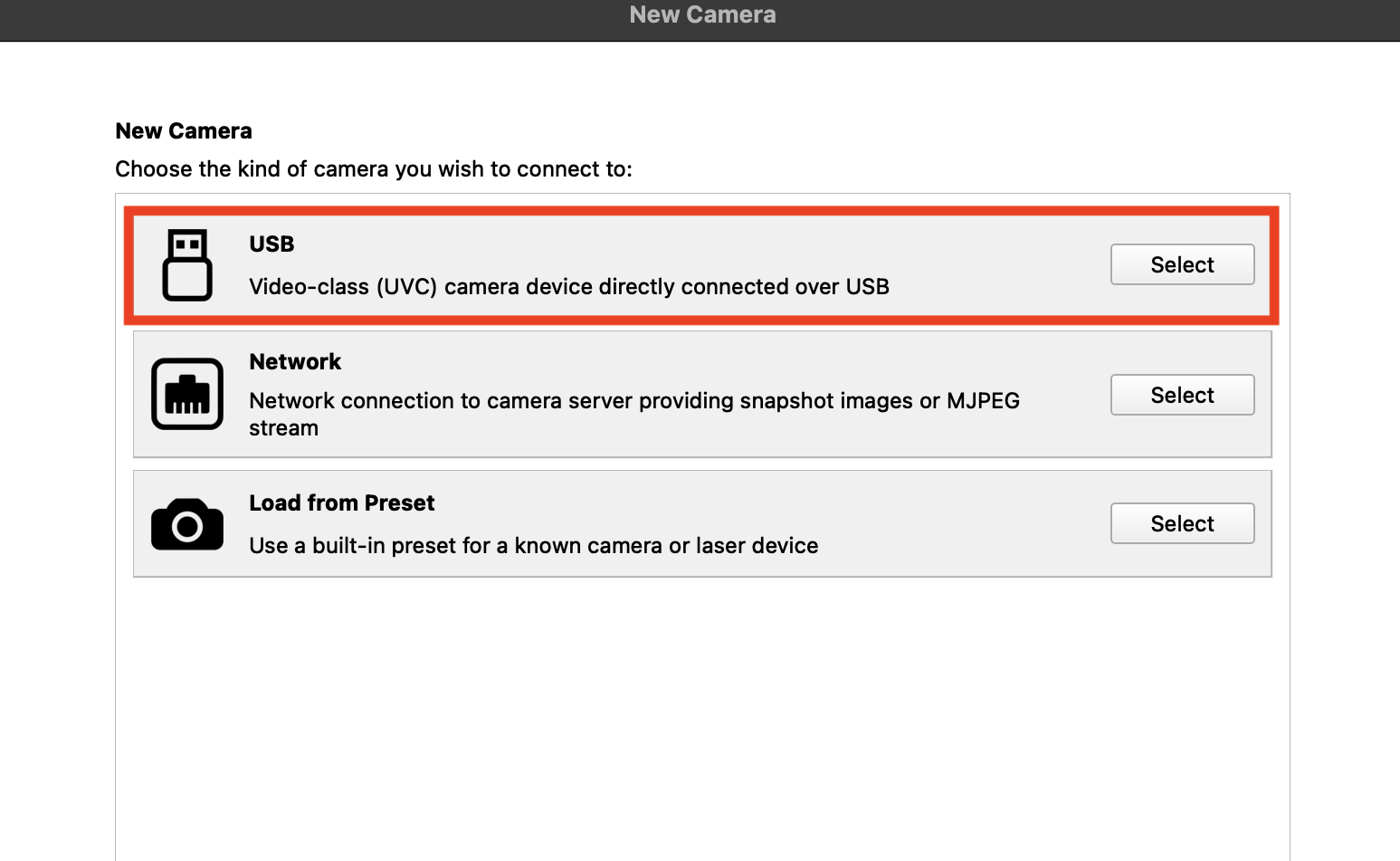

في الكاميرا الموجودة على الجانب الأيمن من LightBurn، انقر على إضافة كاميرا. حدد USB كطريقة الاتصال.

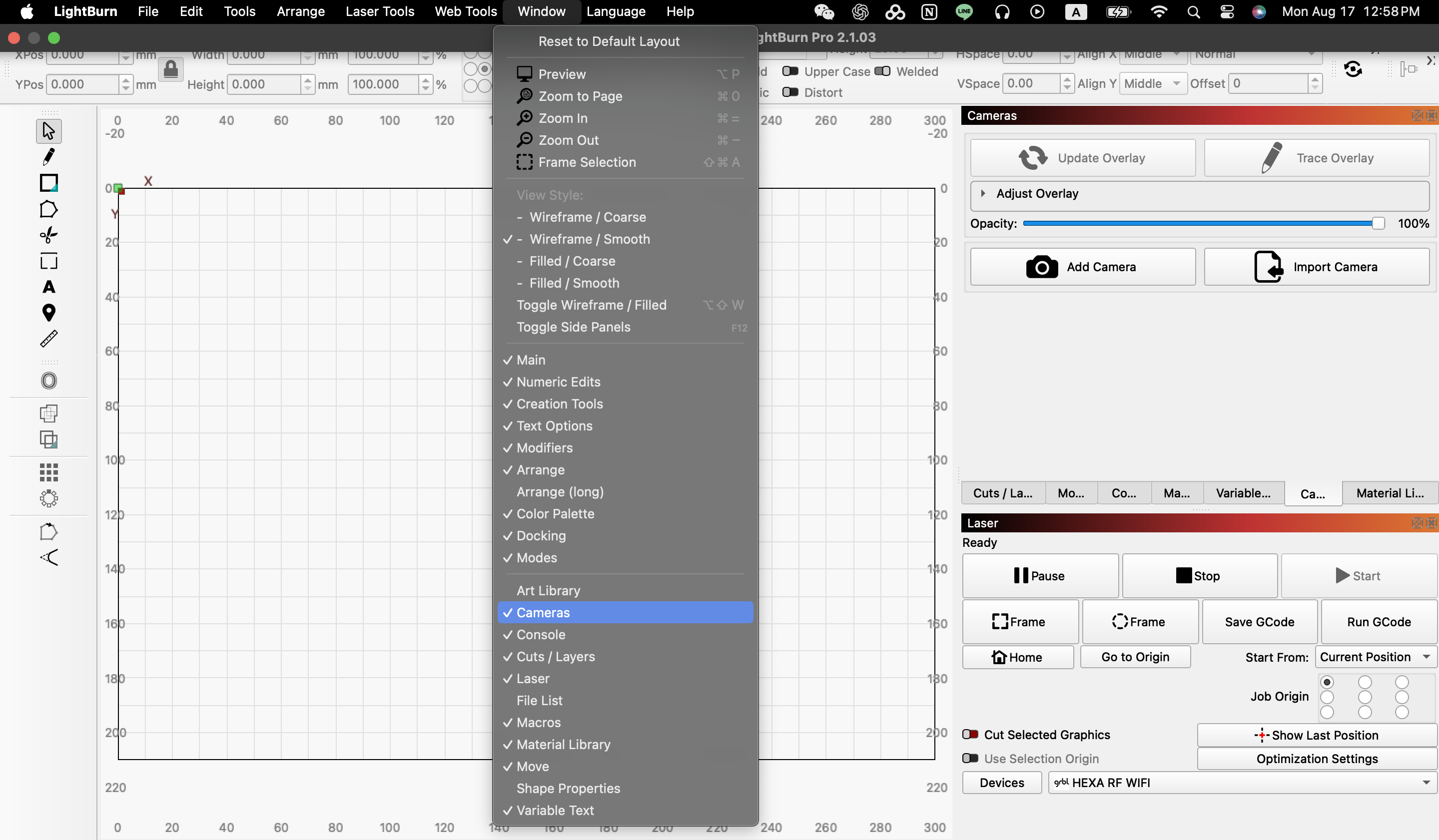

إذا لم تتمكن من العثور على علامة تبويب "الكاميرات" على الجانب الأيمن، يرجى تفعيلها من إعدادات "النافذة".
الخطوة 9

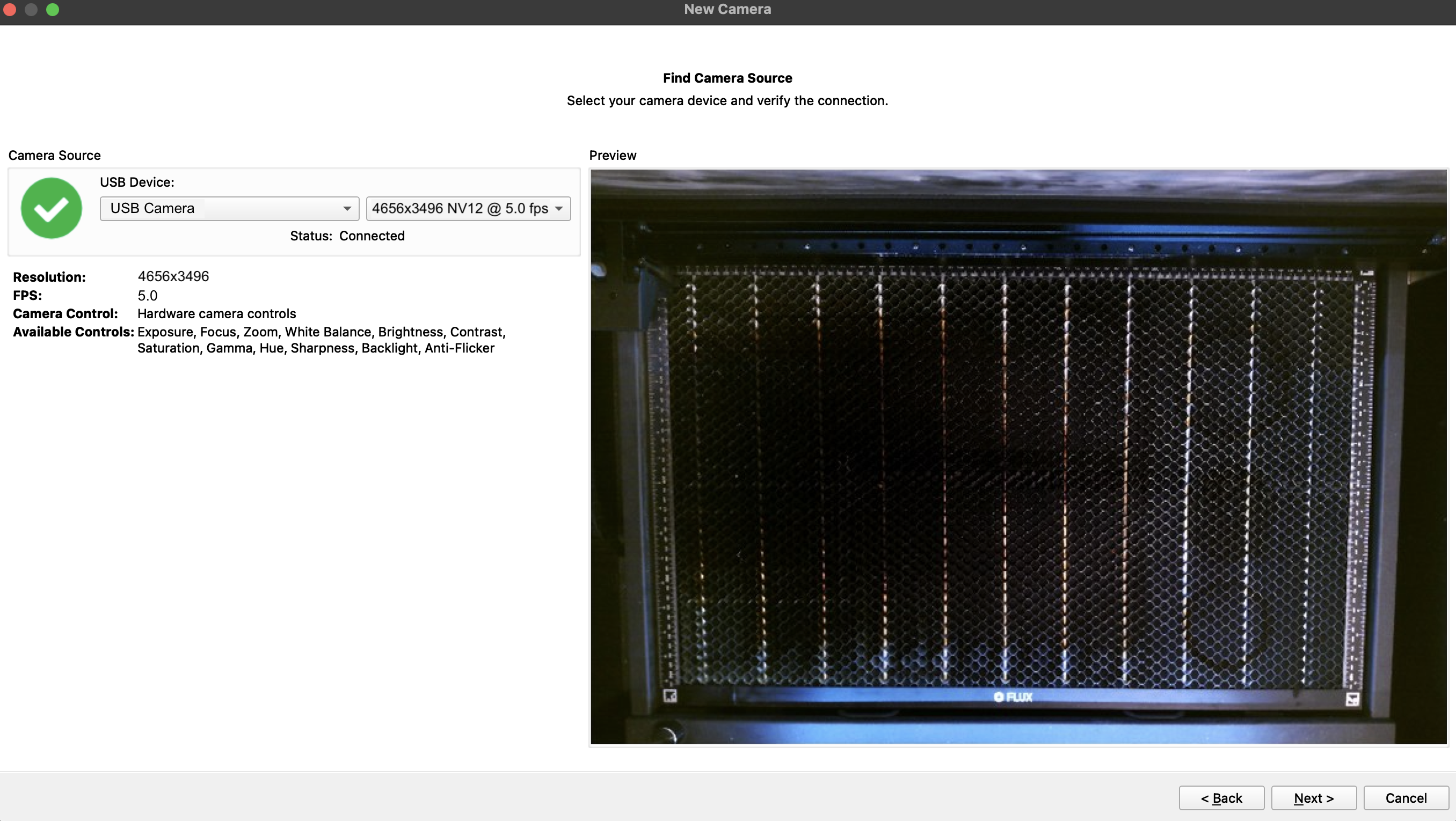

حدد كاميرا HEXA RF USB
حدد USB الكاميرا كمصدر الكاميرا. اختر وضع الفيديو التالي عند توفره:
- الدقة: 4656 x 3496
- التنسيق: NV12
- معدل الإطارات: 5.0 fps
تأكد من أن المعاينة تعرض منطقة عمل HEXA RF بالكامل وأن الصورة مستقرة. قد يوفر LightBurn عناصر تحكم للتعريض الضوئي والتركيز وتوازن اللون الأبيض والتباين ودرجة اللون والإضاءة الخلفية.
الخطوة 10
ابدأ معايرة عدسة جديدة

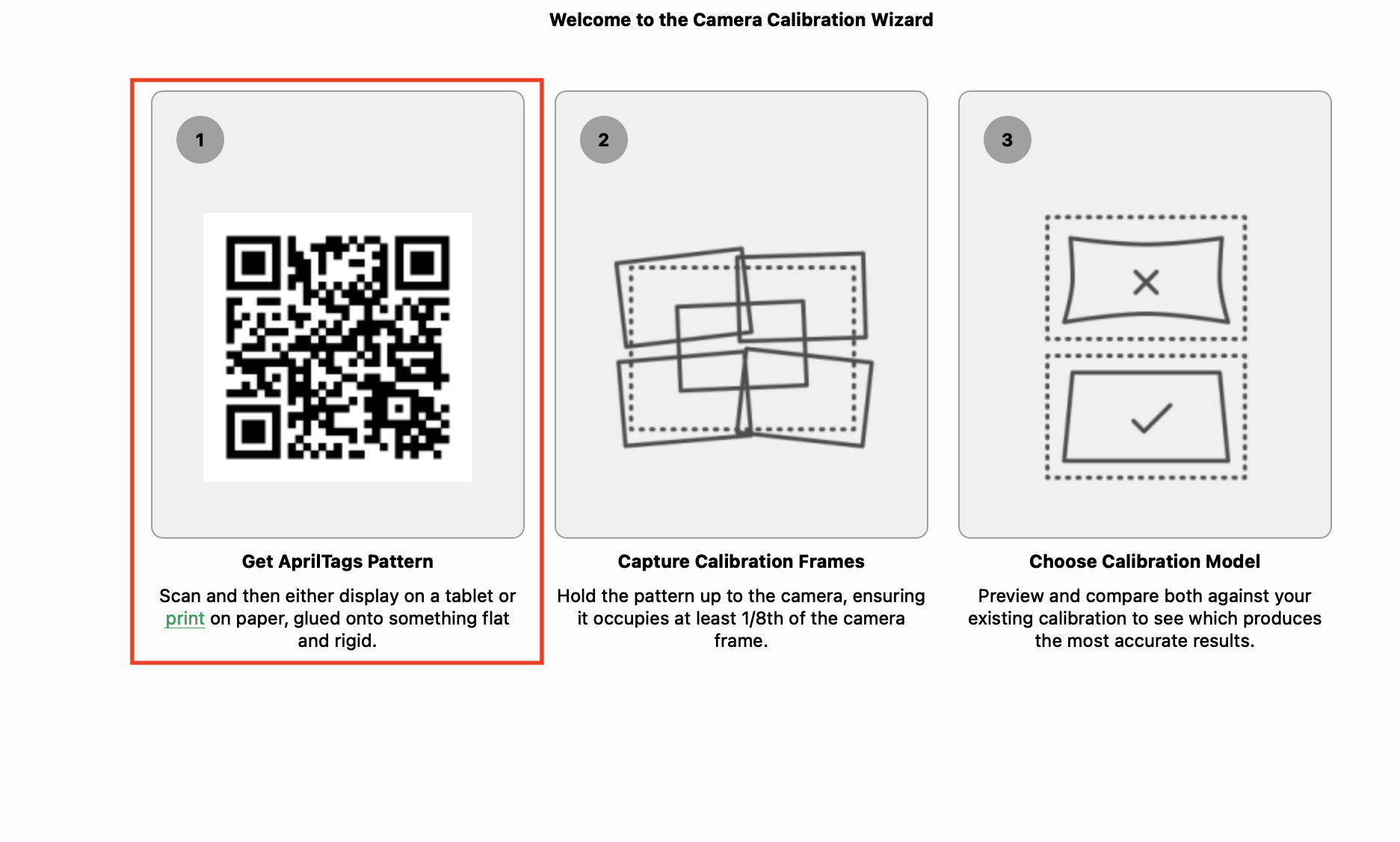

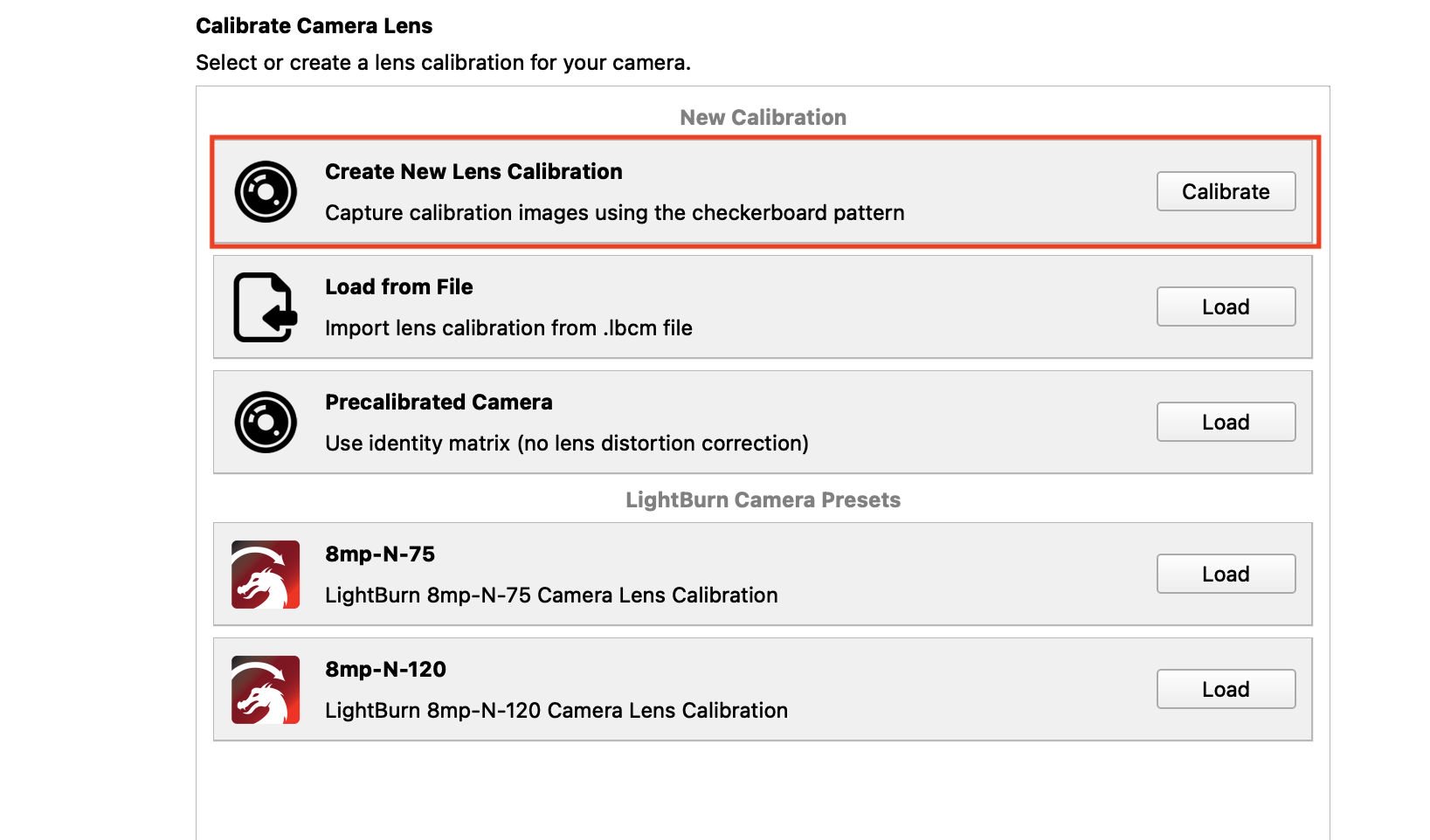

في معالج إعداد الكاميرا، اختر إنشاء معايرة عدسة جديدة. قم بتنزيل نمط معايرة AprilTags المقدم من LightBurn، ثم اطبعه بمقياس 100% على ورقة مسطحة.
لا تقم بقص النمط أو تمديده أو تغيير حجمه. ستؤدي الطباعة المشوهة إلى تقليل دقة المعايرة.

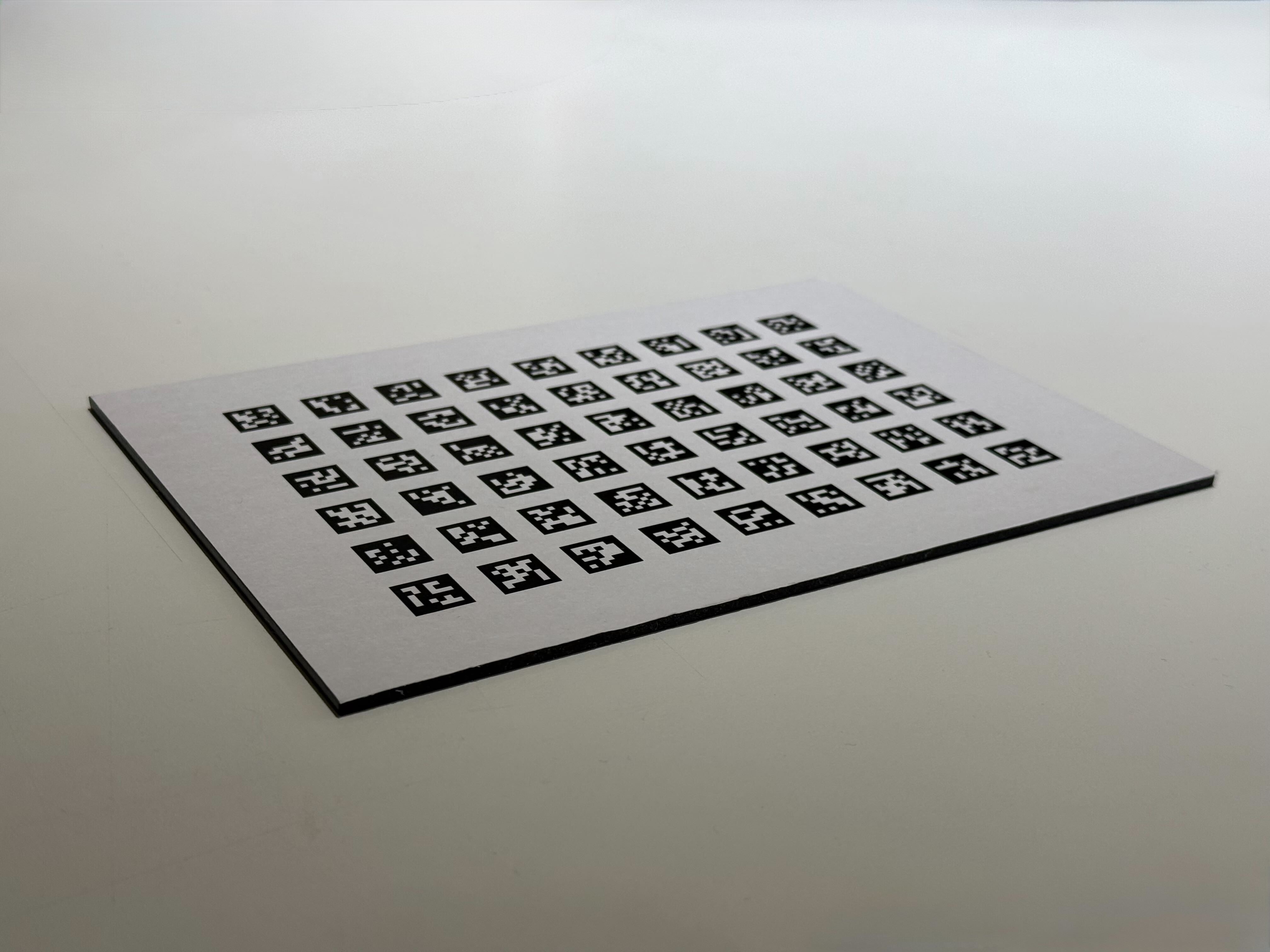

يُوصى بشدة بلصق النمط المطبوع على مادة A4 بسُمك 3 ملم مثل الخشب أو الأكريليك لضمان أن يكون مسطحًا قدر الإمكان عند وضعه في الجهاز.
الخطوة 11
التقط نمط AprilTags في الزاوية العلوية اليسرى

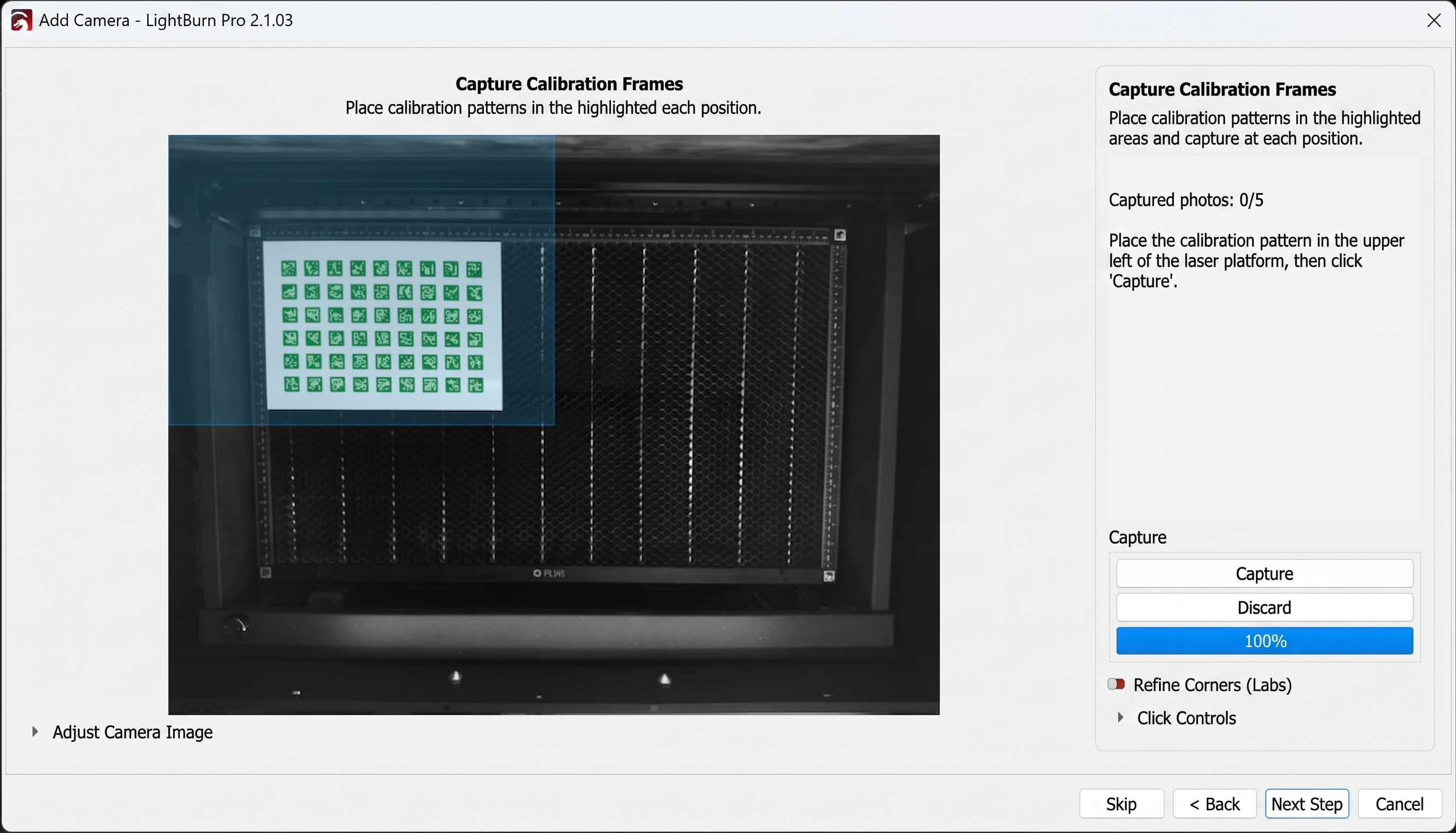

افتح غطاء HEXA RF. ضع أو أمسك نمط AprilTags المطبوع في الزاوية العلوية اليسرى منطقة الالتقاط الموضحة في LightBurn.
حافظ على الورقة مسطحة وموازية تقريباً للكاميرا. تأكد من أن جميع الزوايا الخارجية الأربع وكل علامة داخل منطقة الالتقاط المميزة. انقر على التقاط فقط بعد التعرف على النمط بالكامل.
الخطوة 12

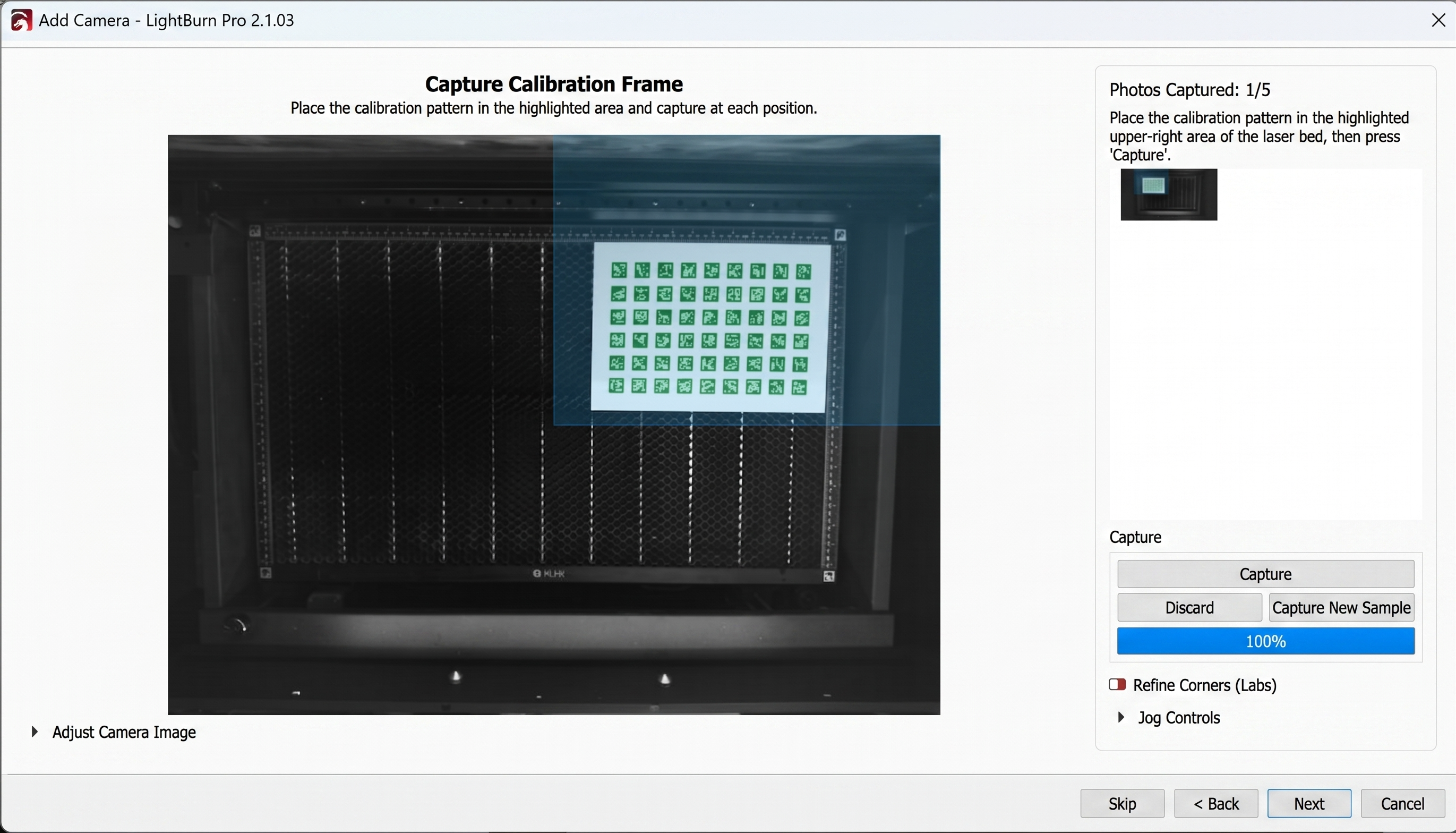

التقاط نمط AprilTags في الزاوية العلوية اليمنى
انقل النمط نفسه إلى الزاوية العلوية اليمنى منطقة الالتقاط. حافظ على النمط مسطحاً، وتجنب الوهج، وتأكد من عدم قطع أي علامة بحافة عرض الكاميرا. انقر على التقاط.
الخطوة 13

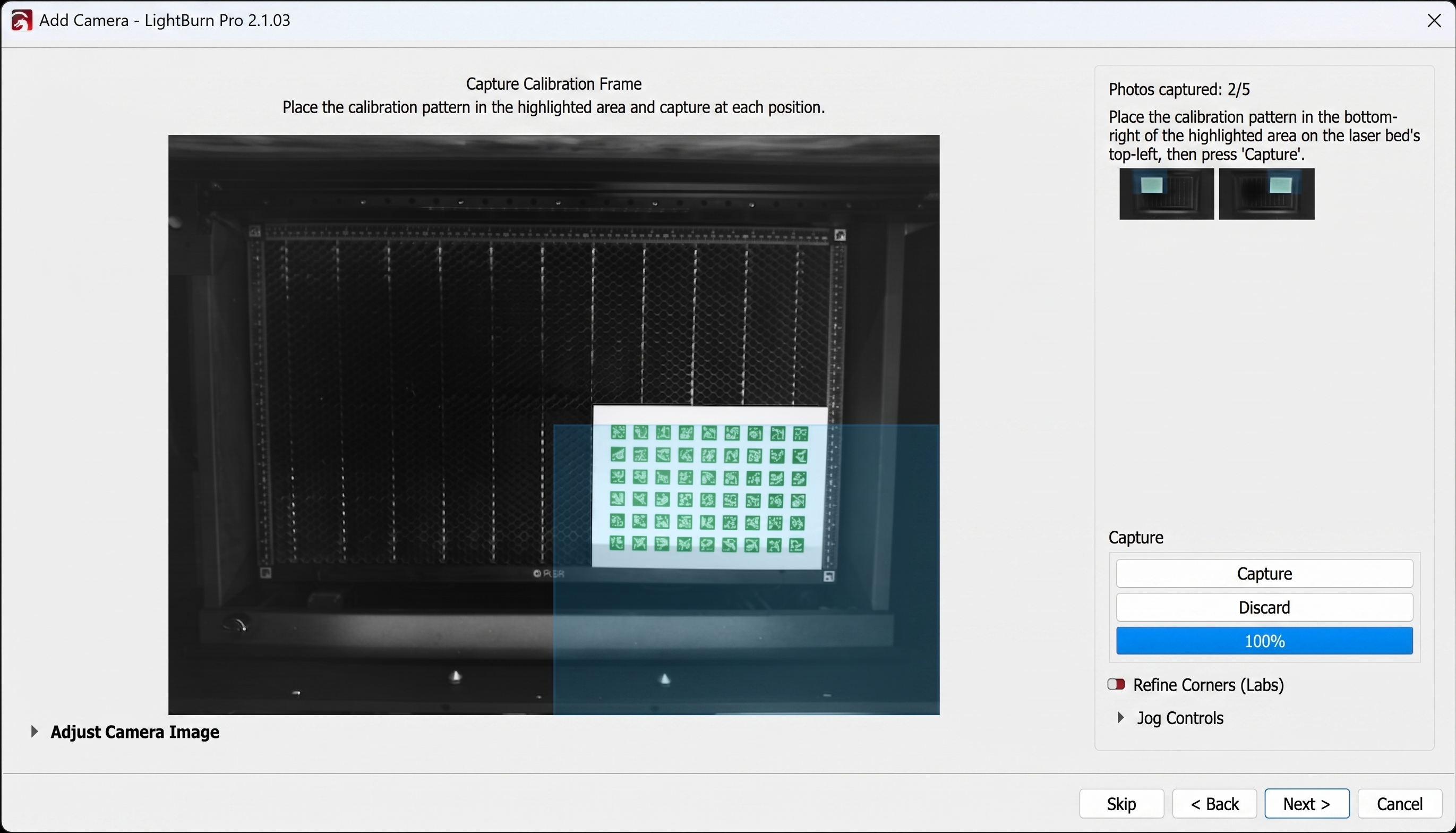

التقاط نمط AprilTags في الزاوية السفلية اليمنى
انقل النمط إلى الزاوية السفلية اليمنى منطقة الالتقاط. تأكد من أن النمط الكامل مرئي وبتركيز واضح، ثم انقر على التقاط.
الخطوة 14

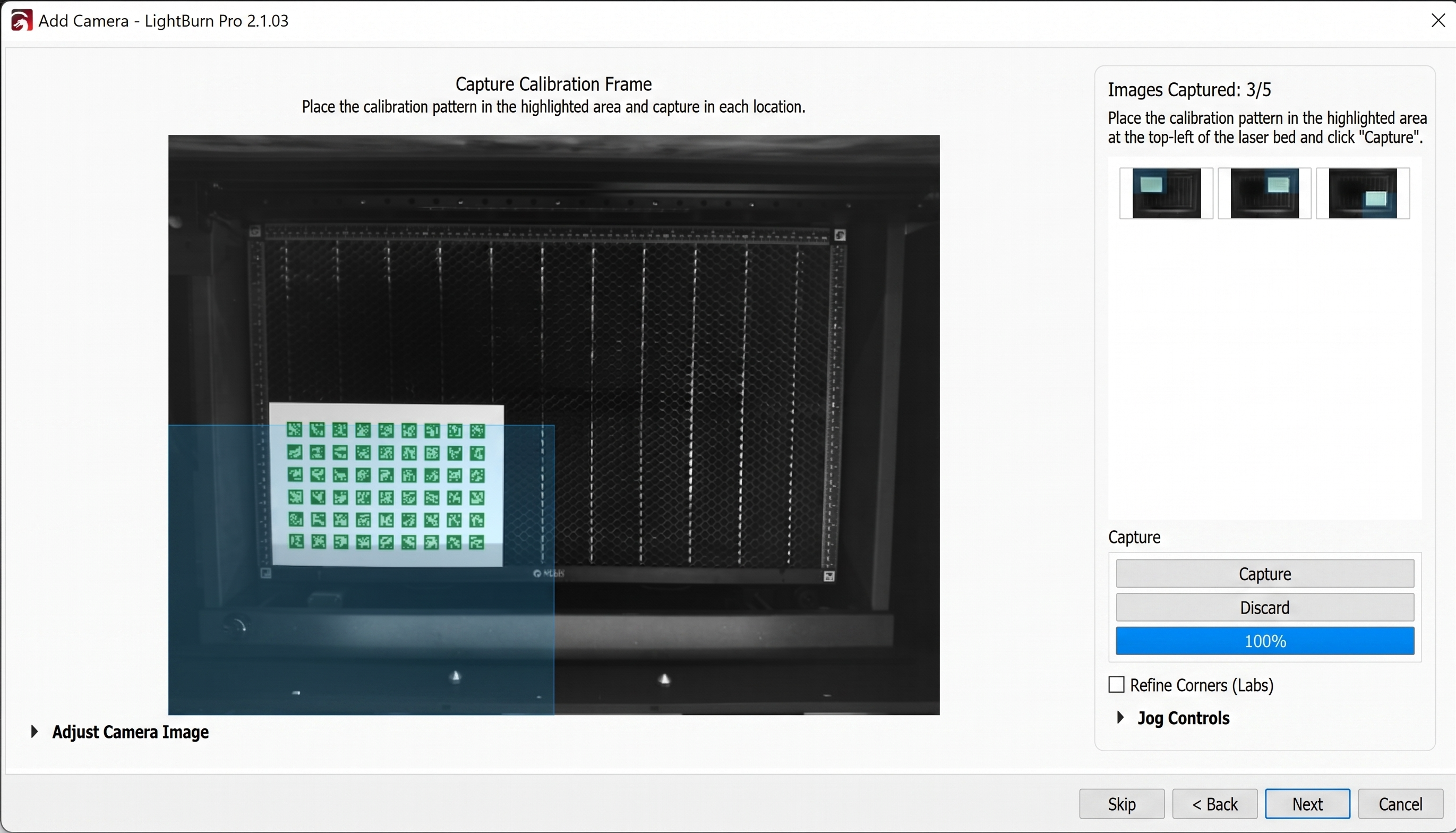

التقاط نمط AprilTags في الزاوية السفلية اليسرى
انقل النمط إلى الزاوية السفلية اليسرى منطقة الالتقاط. حافظ على جميع العلامات مرئية وانقر على التقاط.
الخطوة 15

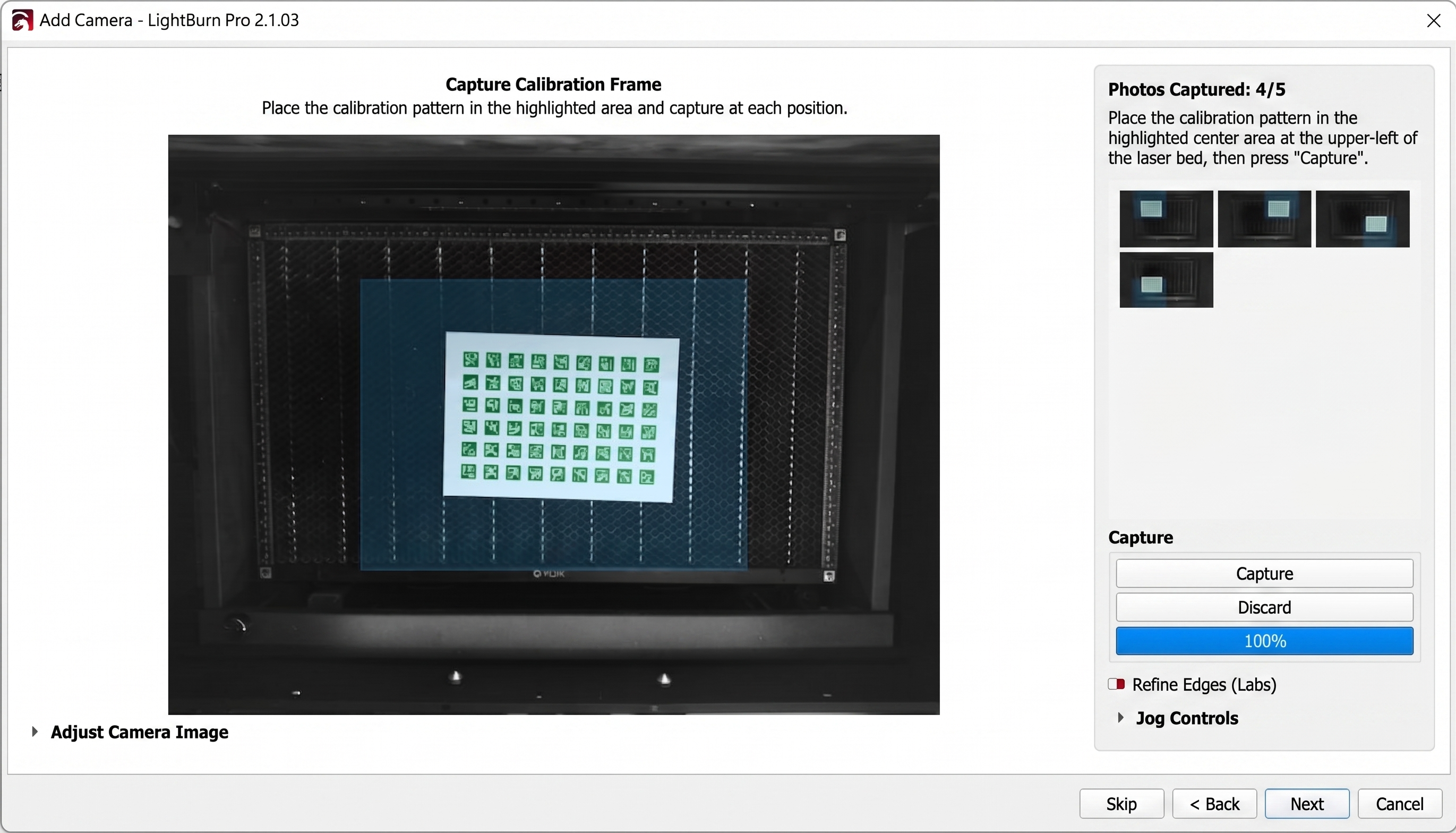

التقاط نمط AprilTags في المنتصف
ضع النمط في المركز من منطقة العمل والتقط الصورة الخامسة. تأكد من أن LightBurn يعرض خمس لقطات مكتملة قبل المتابعة.
إذا كانت اللقطة ضبابية أو مقصوصة أو معرضة للضوء بشكل مفرط أو متأثرة بالوهج، أعد التقاط تلك الصورة قبل اختيار نموذج المعايرة.
الخطوة 16

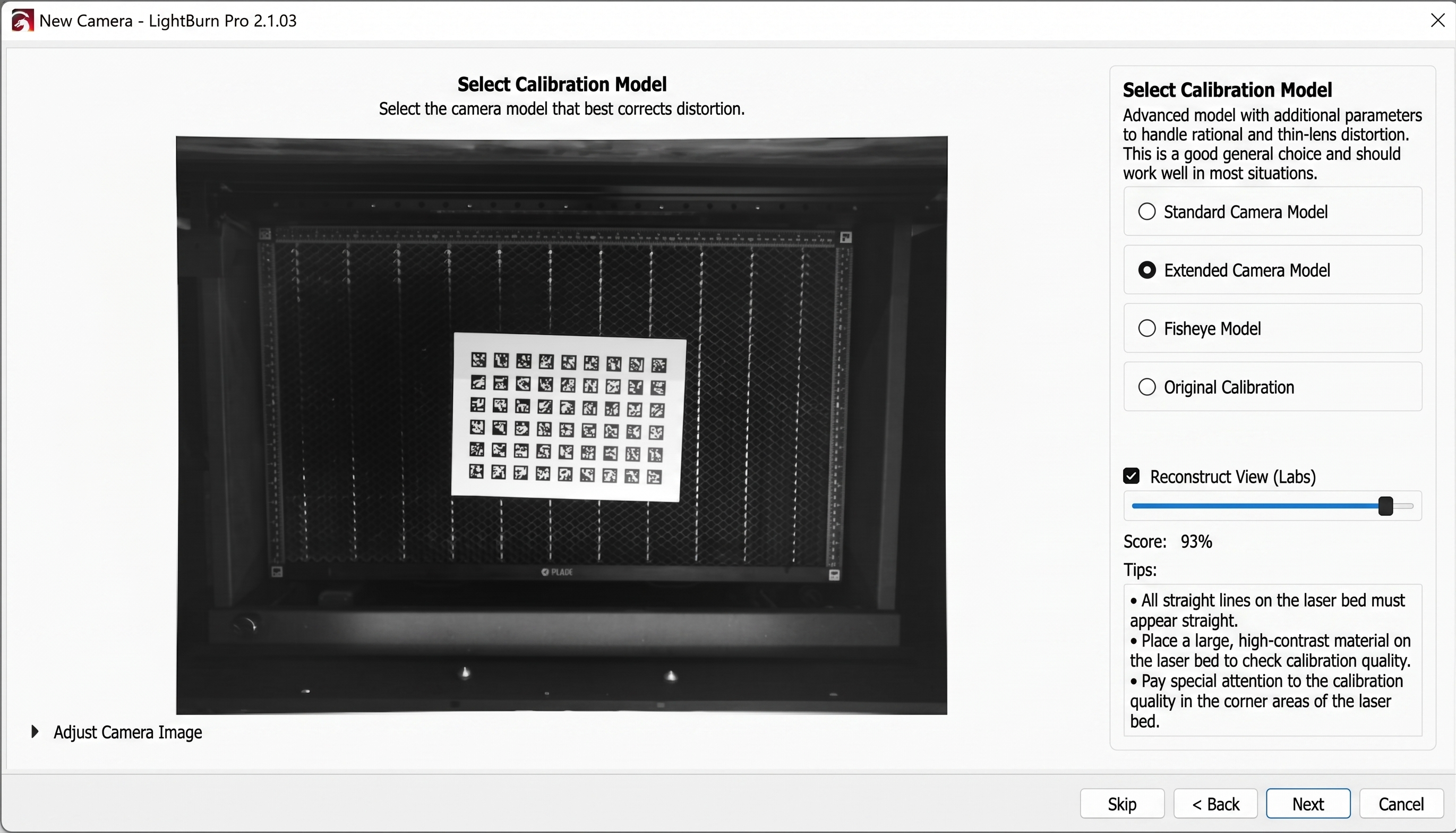

اختيار والتحقق من نموذج معايرة العدسة
انتقل إلى شاشة اختيار نموذج المعايرة. اختر النموذج الموصى به من LightBurn للصور الملتقطة وراجع النتيجة.
- يُوصى بالحصول على نتيجة 85% أو أعلى .
- حقق جهاز HEXA RF نتيجة 93%.
افحص أيضًا المعاينة المصححة. يجب أن تكون حواف الصورة ونمط AprilTags مكتملة وخالية من التشوهات الواضحة. إذا كانت النتيجة أقل من 85%، أعد المحور Z إلى نقطة الصفر، وقم بتسطيح النمط، وحسّن الإضاءة، وأزل الوهج، ثم كرر عملية الالتقاط الخمس.
انقر إنهاء بعد اجتياز معايرة العدسة.
الخطوة 17
بدء محاذاة مساحة عمل الكاميرا

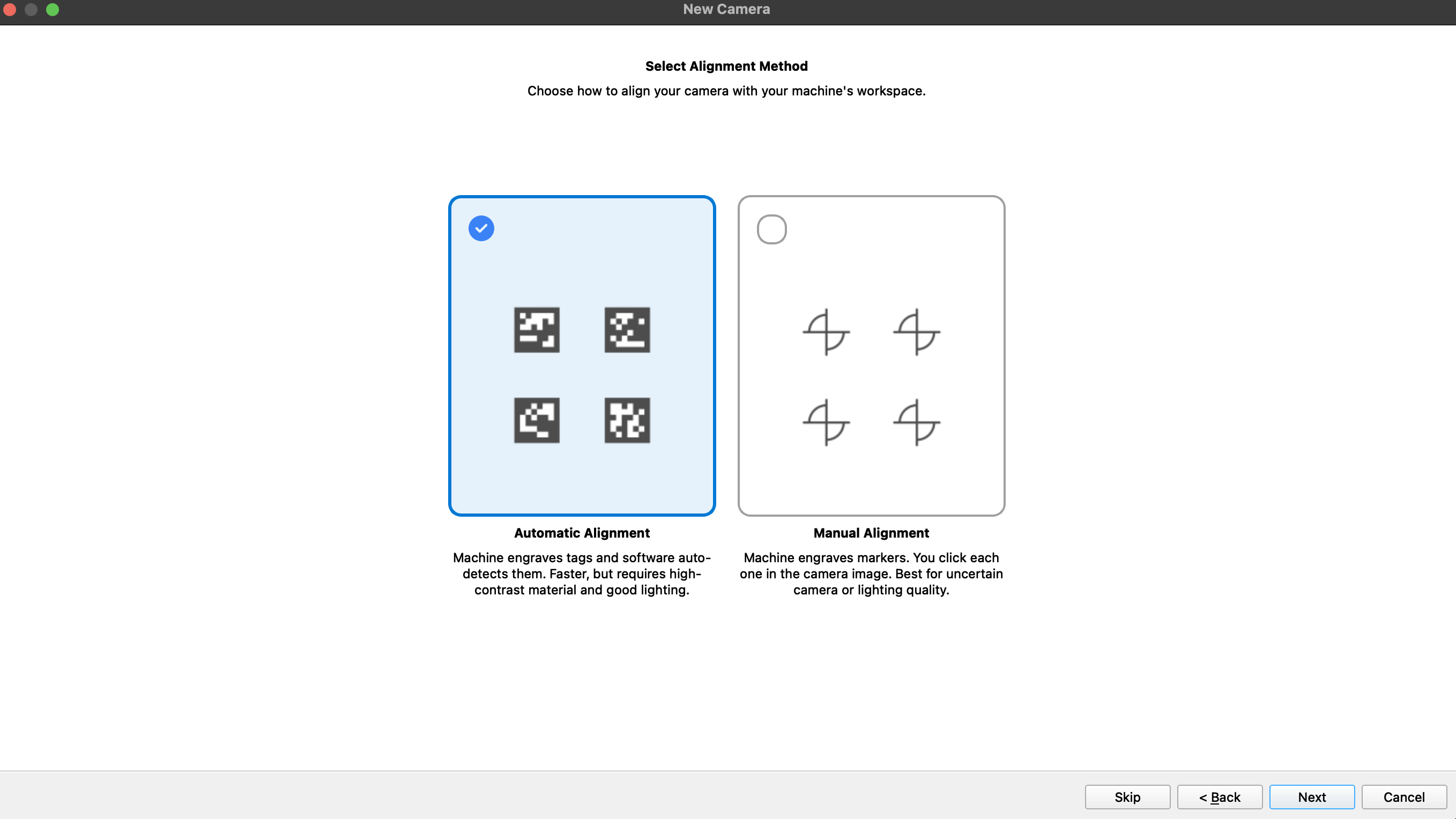

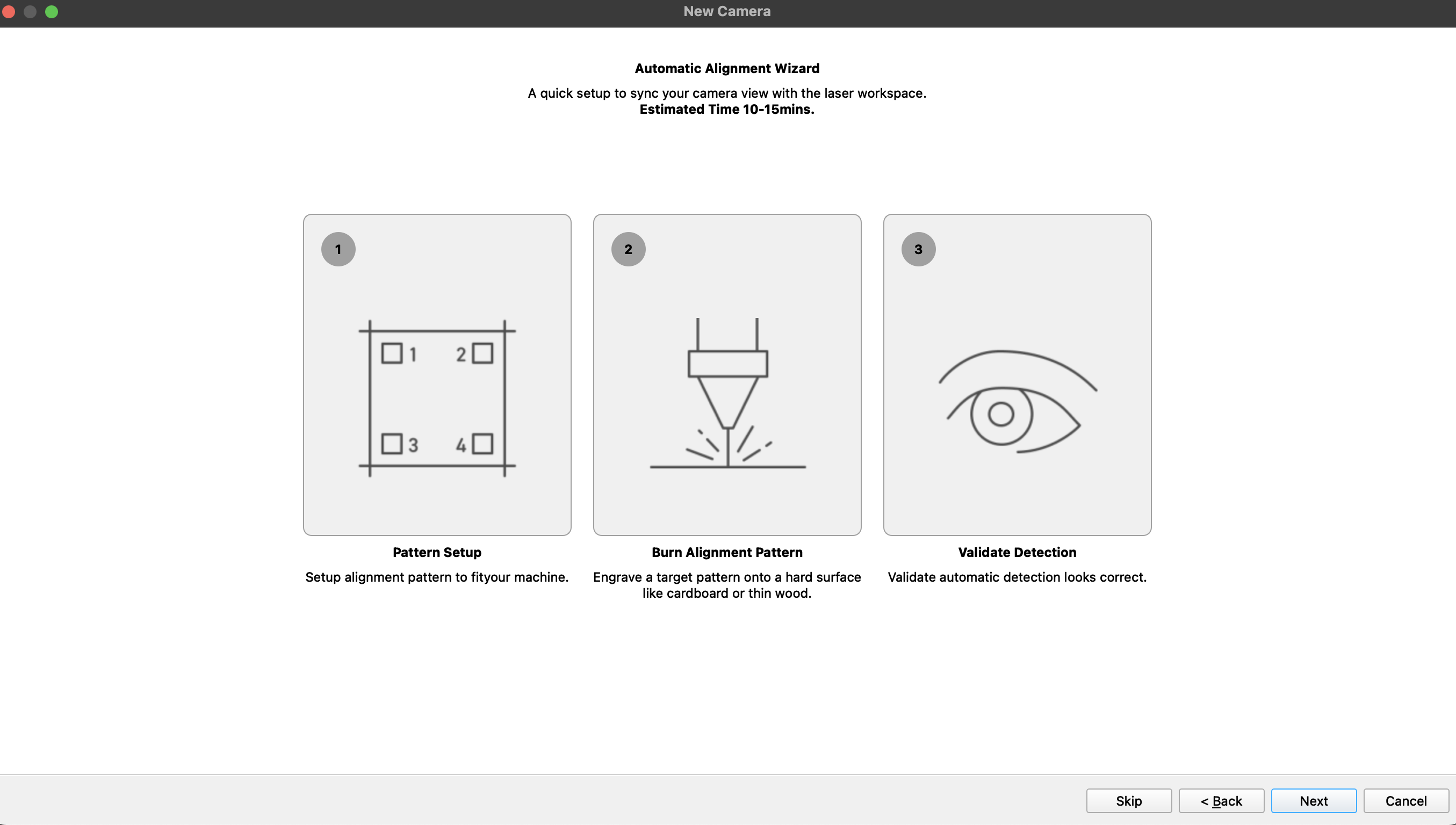

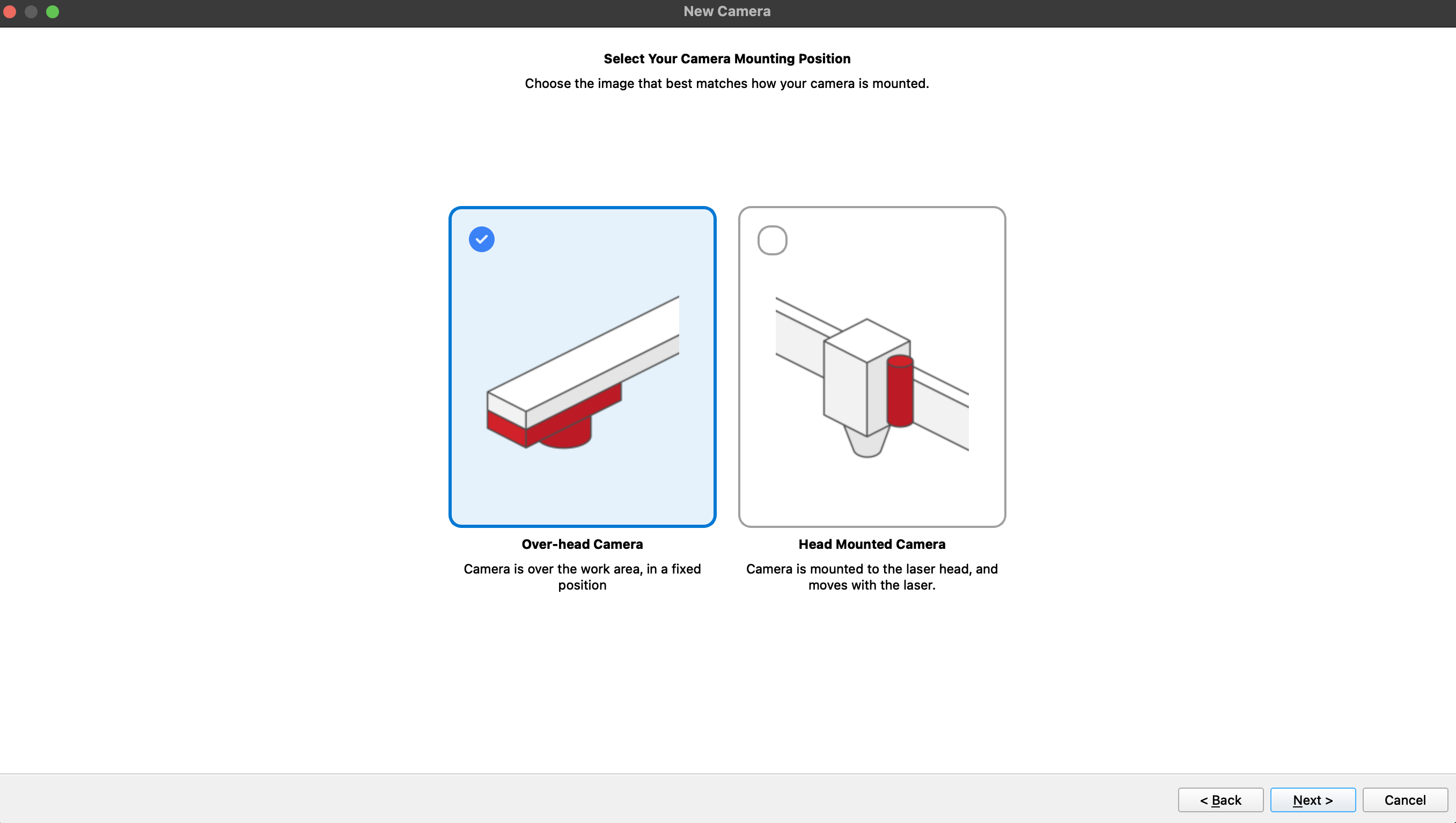

بعد معايرة العدسة، ابدأ إجراء محاذاة الكاميرا. اختر كاميرا مثبتة علويًا، ثم اختر المحاذاة التلقائية.

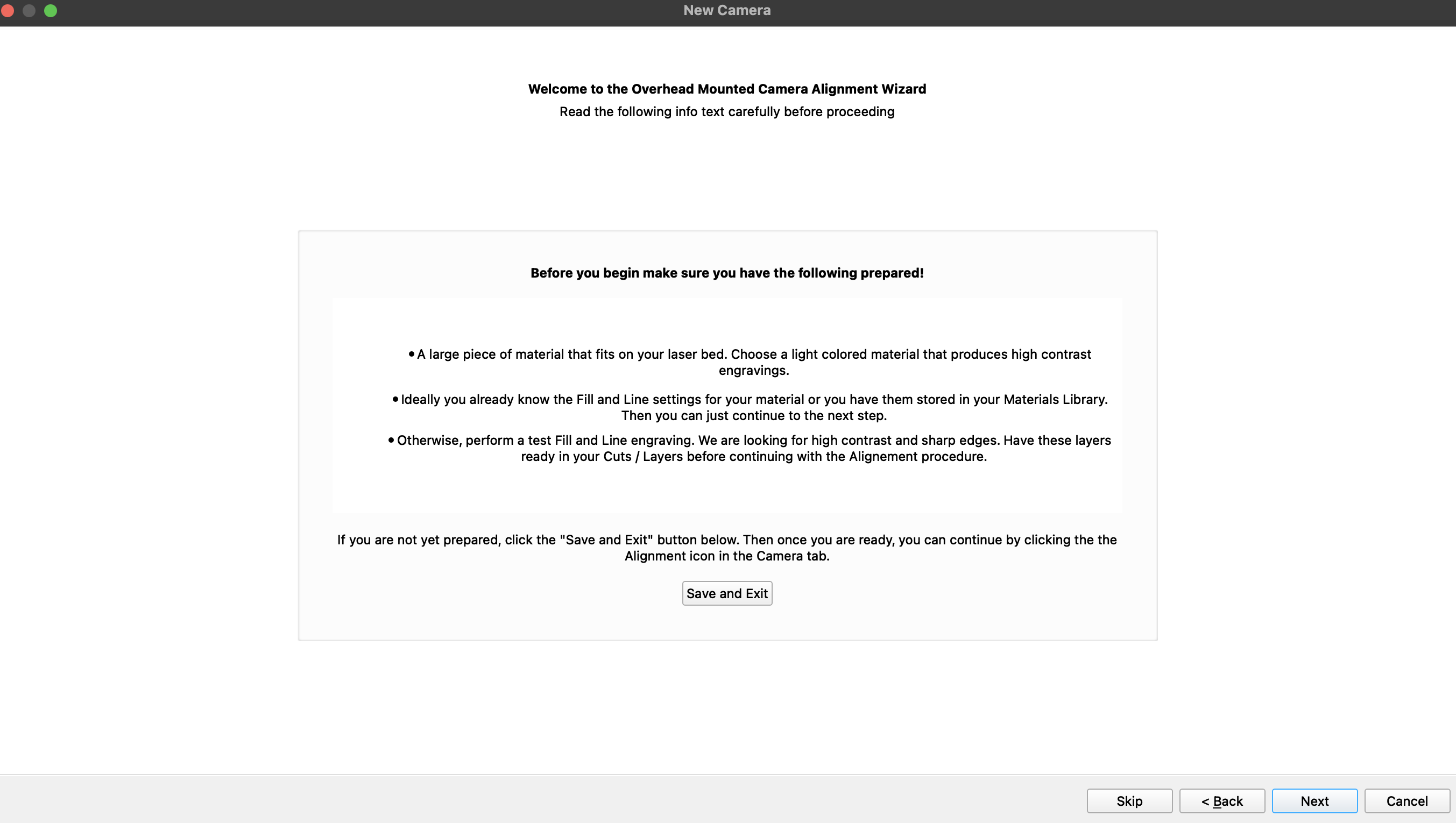

اقرأ شاشة التحضير بعناية. يقوم الإجراء التلقائي بحفر أهداف المحاذاة ثم يستخدم الكاميرا لتحديد موقعها.
الخطوة 18

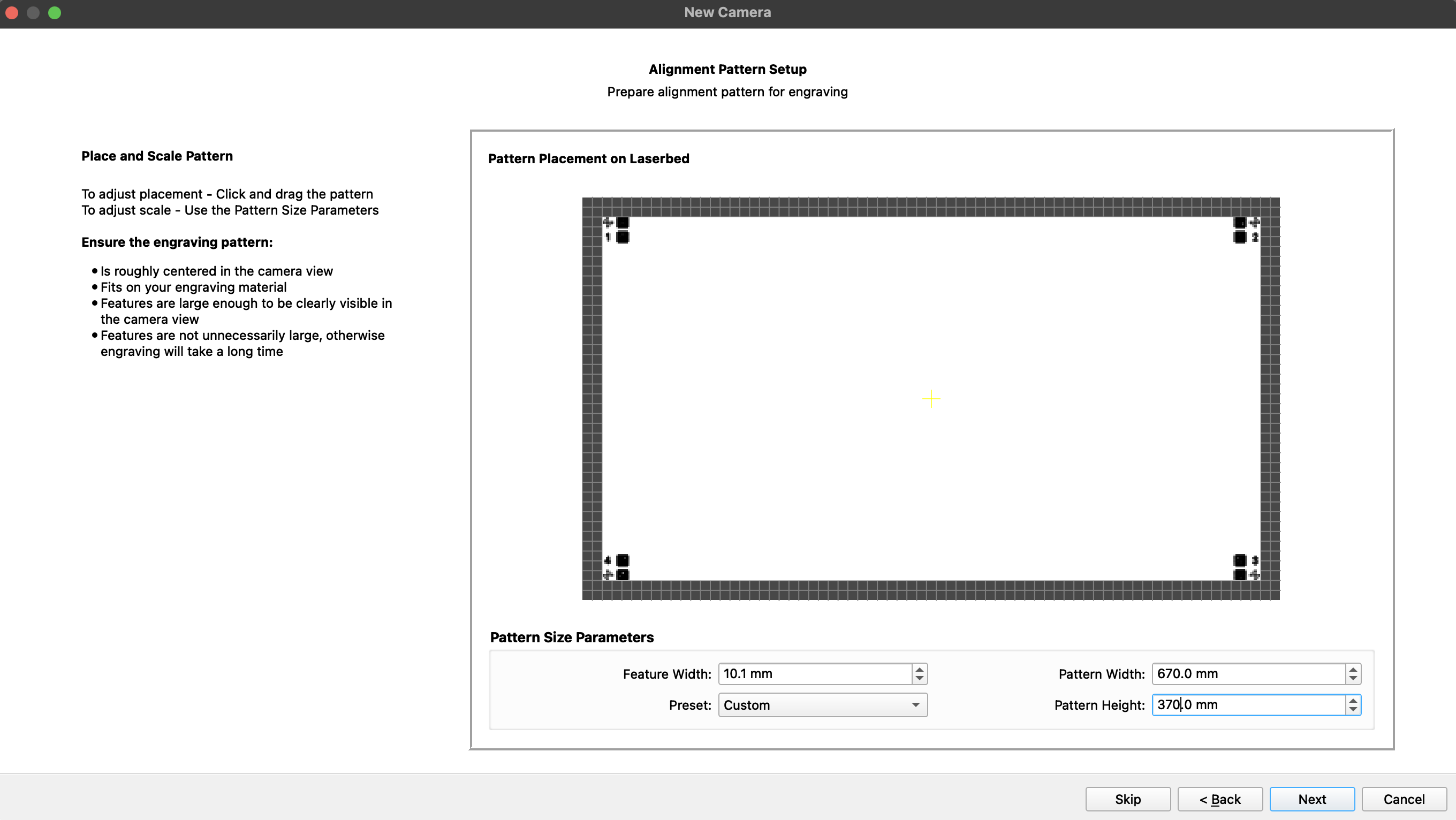

وضع ألواح المحاذاة وتهيئة نمط الهدف
ضع لوحًا خشبيًا مسطحًا بسُمك 3 mm في كل زاوية من منطقة عمل HEXA RF. احرص على بقاء الألواح الأربعة داخل مجال رؤية الكاميرا واترك مساحة فارغة كافية لتمكين LightBurn من نقش أهداف الزوايا.
اضبط نمط المحاذاة التلقائية على:
- حجم العنصر: 25.0 mm
- عرض النمط: 670.0 mm
- ارتفاع النمط: 370.0 mm
- الإعداد المسبق: مخصص
إذا لزم الأمر، انقر واسحب النمط في المعاينة بحيث يستقر كل هدف بالكامل على اللوح.
الخطوة 19

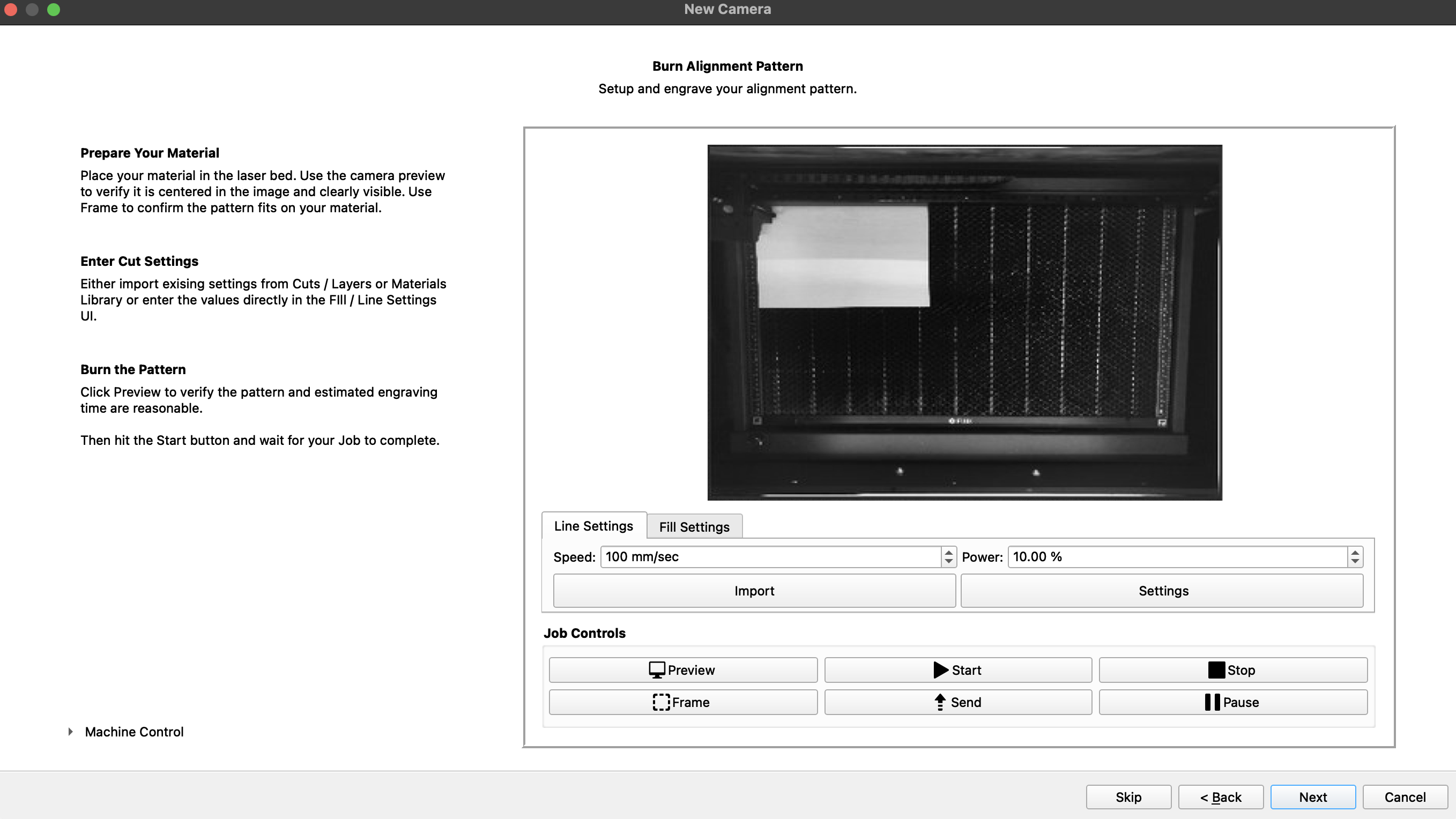

ضبط التركيز على الألواح ونقش أهداف المحاذاة
استخدم عناصر التحكم في الجهاز لضبط التركيز على سطح الألواح بسُمك 3 mm. أغلق الغطاء قبل النقش.

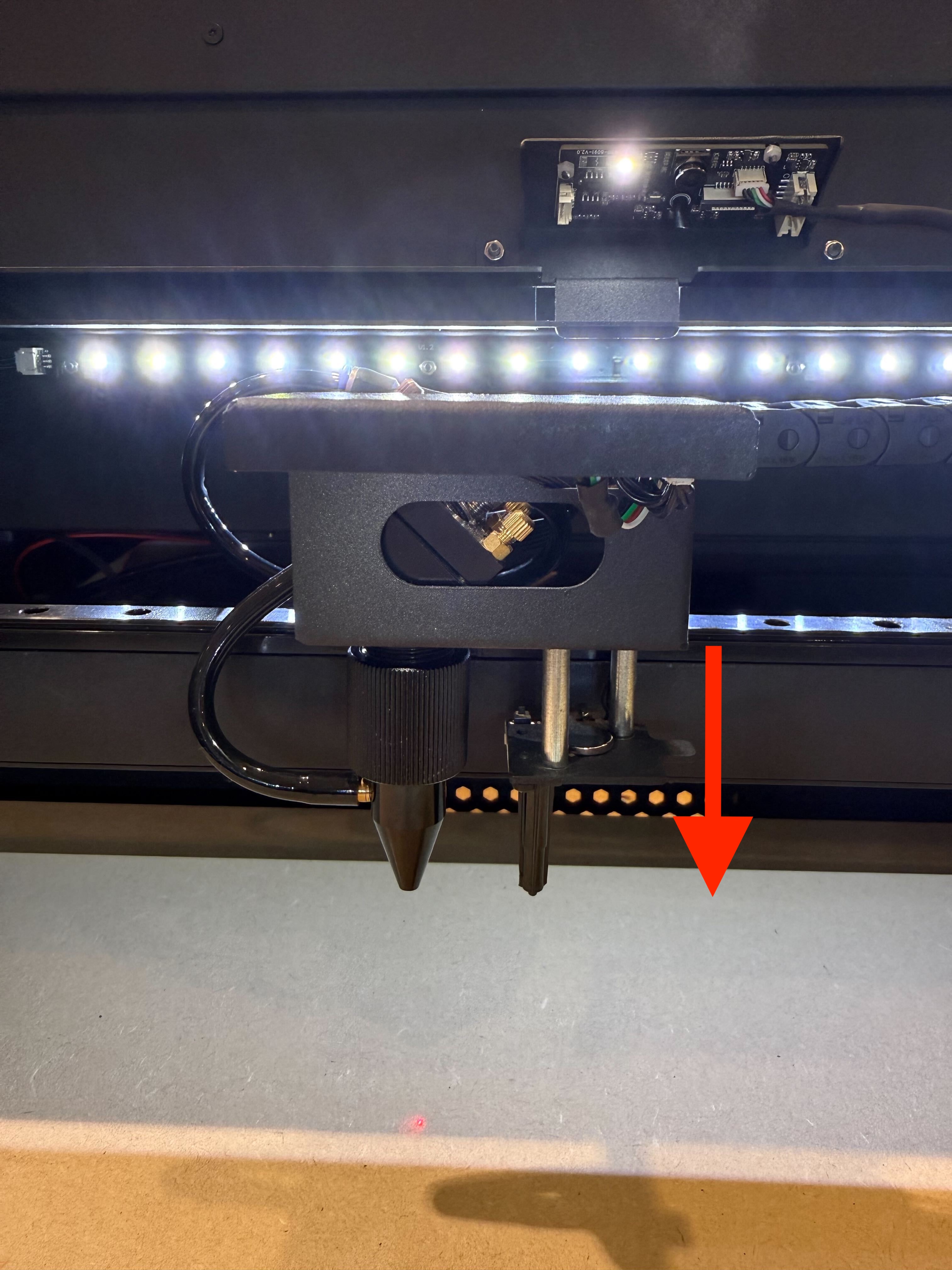

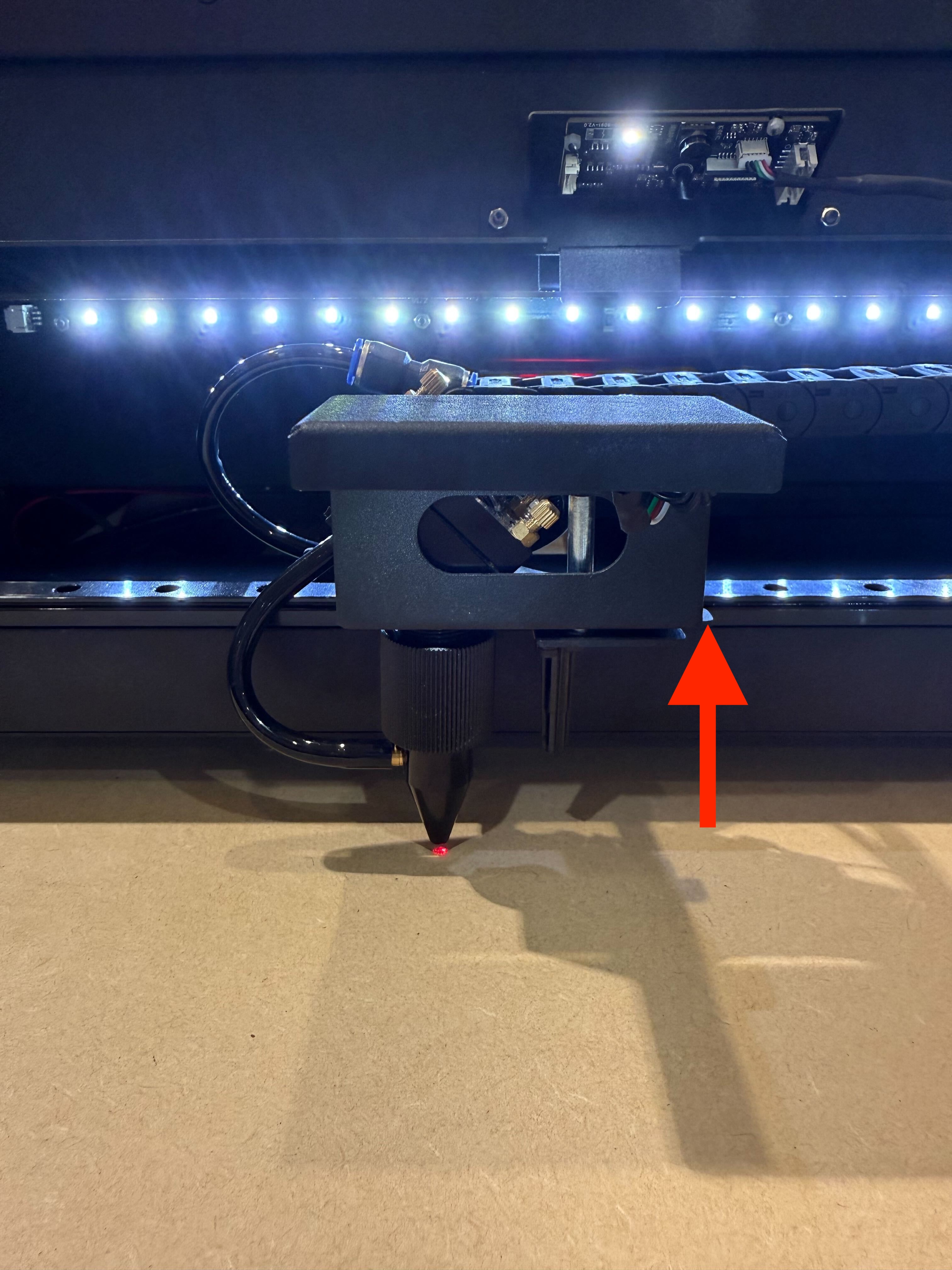

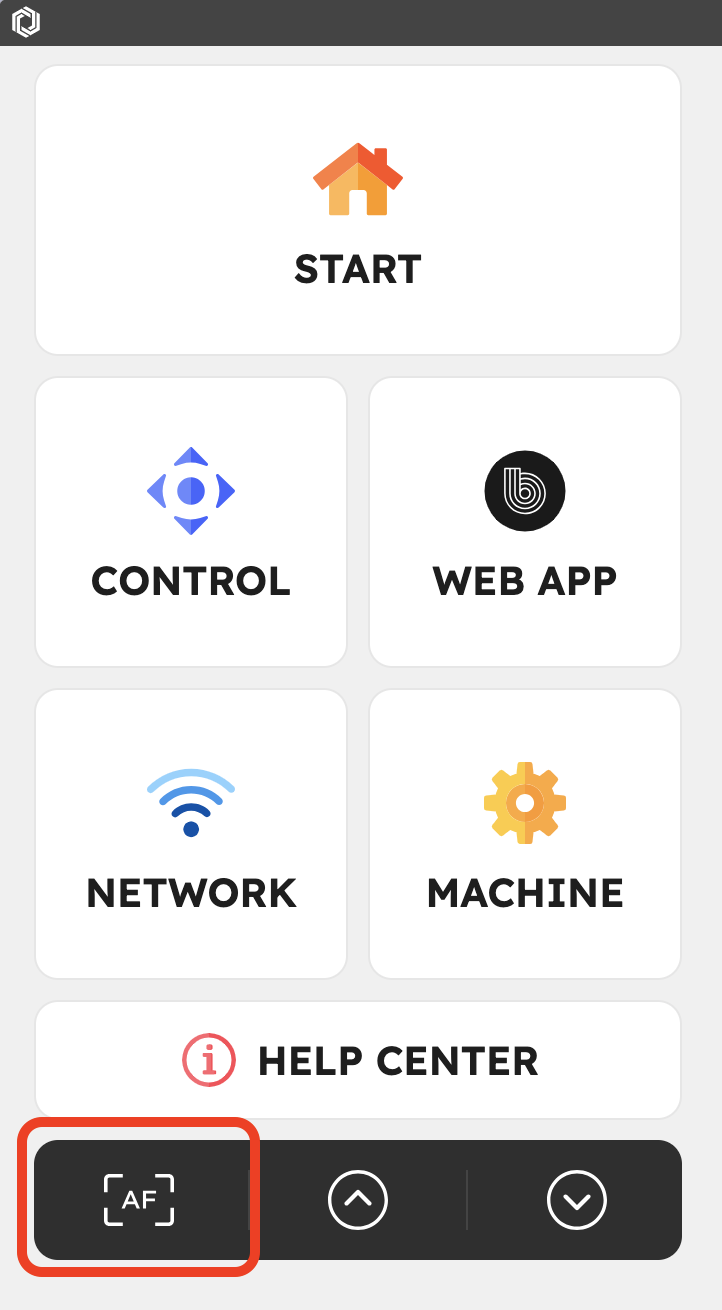

حرر مجس التركيز > اضغط على زر AF الموجود على لوحة التحكم > أعد مجس التركيز إلى مكانه. >> أغلق الغطاء.
بالنسبة لألواح الاختبار، تم استخدام إعدادات النقش التالية:
- السرعة: 100 mm/sec
- الطاقة: 10.00%
تأكد من أن الإعدادات مناسبة للمادة الخاصة بك، ثم ابدأ الحفر. لا تترك الجهاز دون مراقبة أثناء تشغيل الليزر.
الخطوة 20

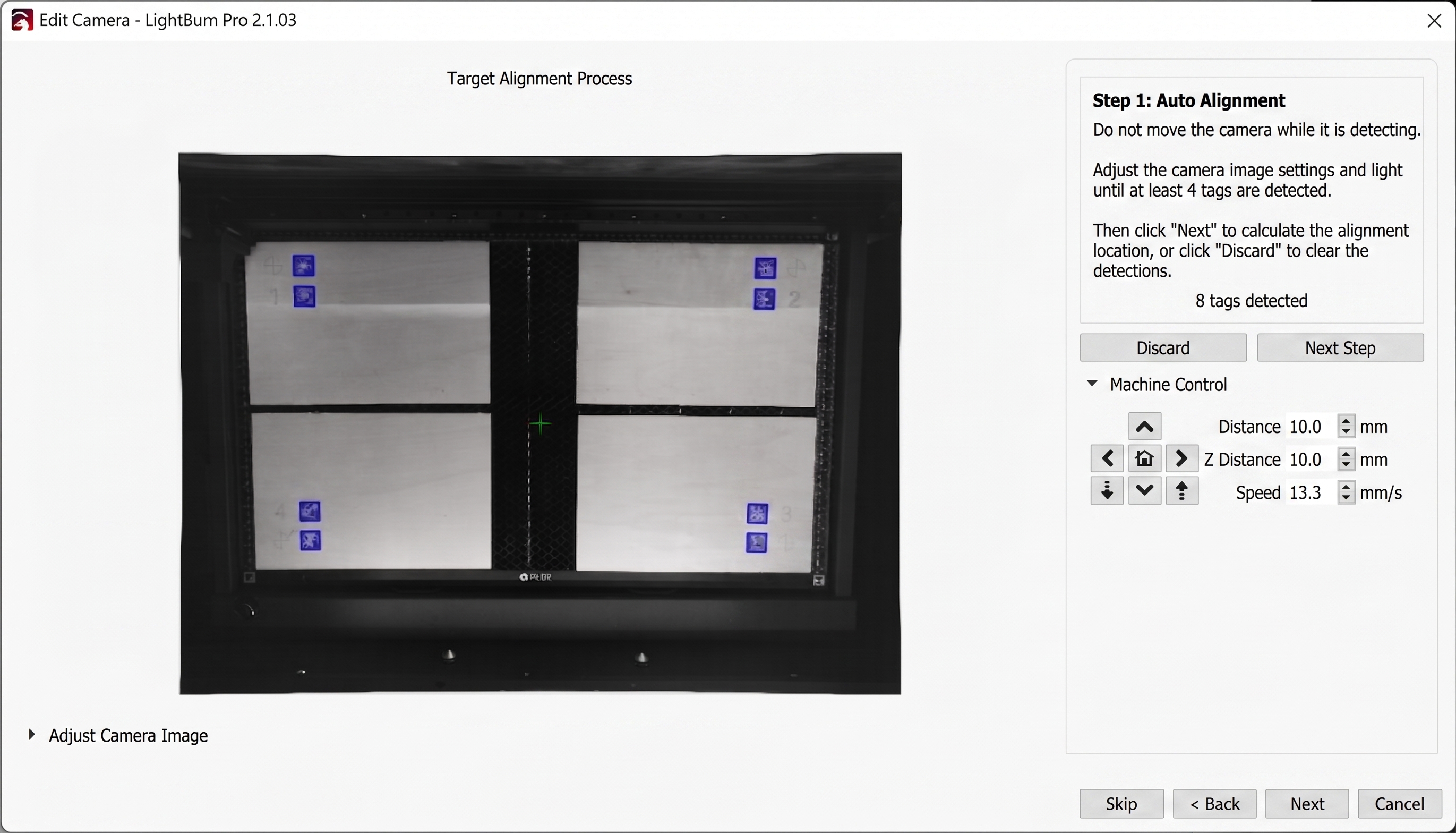

التقاط محاذاة مساحة العمل والتحقق منها وإنهاؤها

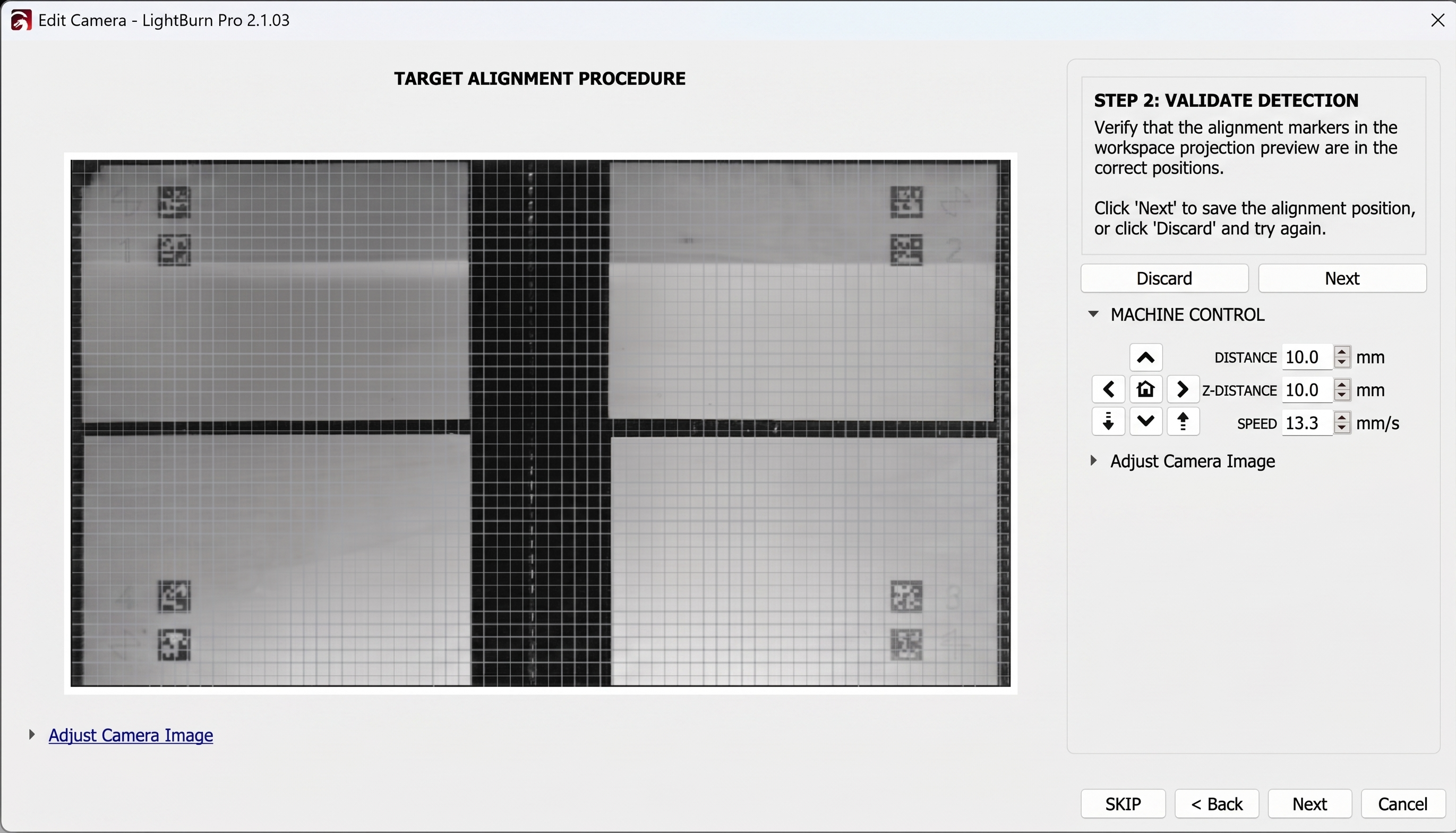

بعد اكتمال الحفر، افتح الغطاء وقم بتحديث صورة الكاميرا. في معالج المحاذاة، استخدم تجاهل أو أعد التقاط الصورة حتى يلتقط LightBurn الأهداف المحفورة حديثًا.
يجب أن يكتشف LightBurn ثمانية أهداف إجمالاً. انتقل إلى شاشة التحقق وتأكد من:
- تم اكتشاف جميع الأهداف الثمانية.
- لا يوجد هدف زاوية مفقود أو مقطوع أو تم التعرف عليه بشكل خاطئ.
- شبكة التراكب مرئية وتغطي مساحة العمل بالكامل.
- مواضع الأهداف تتطابق مع العلامات المحفورة.
إذا كان من الصعب التعرف على الأهداف، استخدم ضبط صورة الكاميرا لتغيير التعريض الضوئي وإزالة الوهج وإعادة التقاط الصورة. إذا كان الهدف خارج نطاق رؤية الكاميرا، أعد وضع الألواح وكرر عملية المحاذاة.

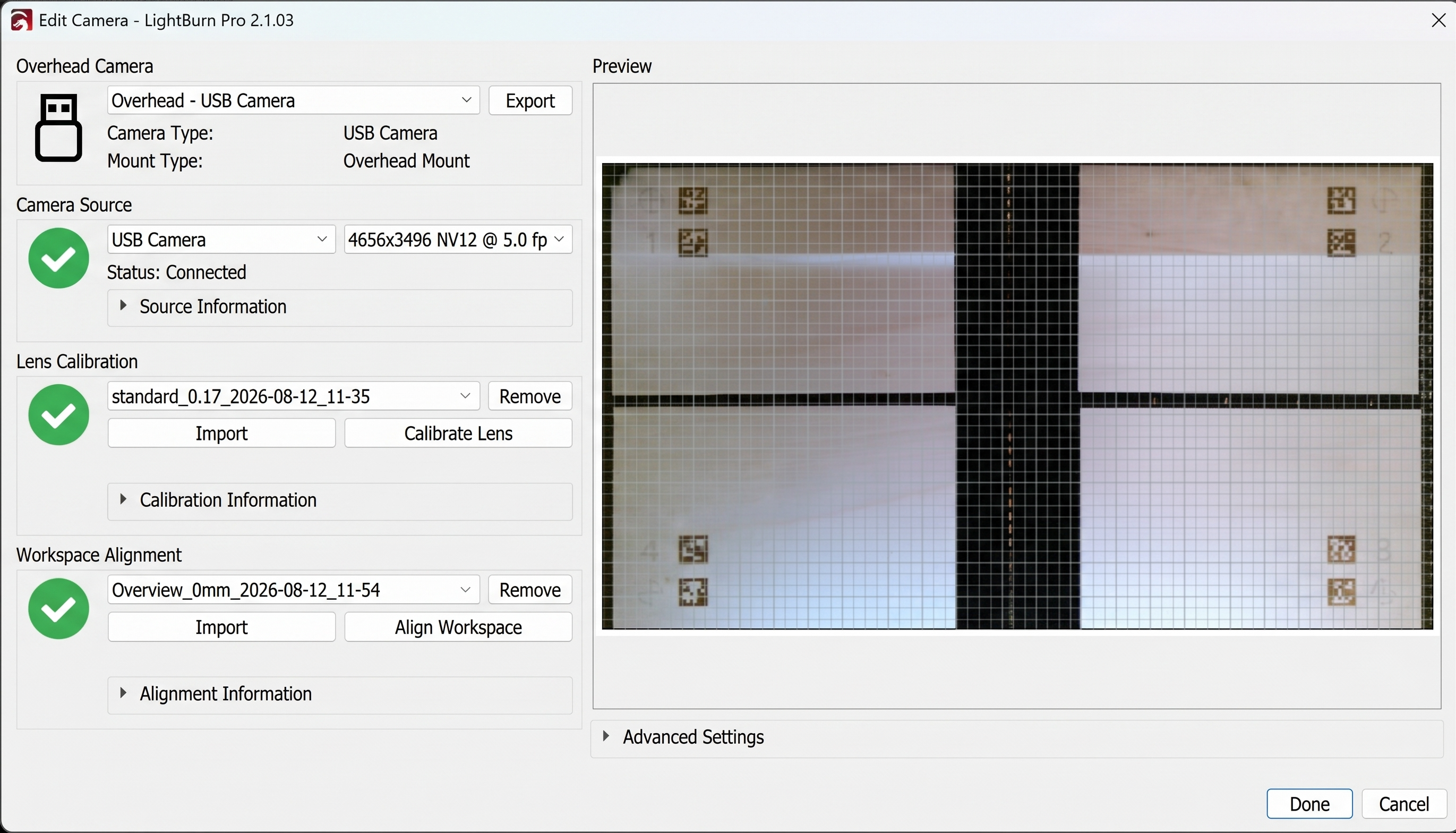

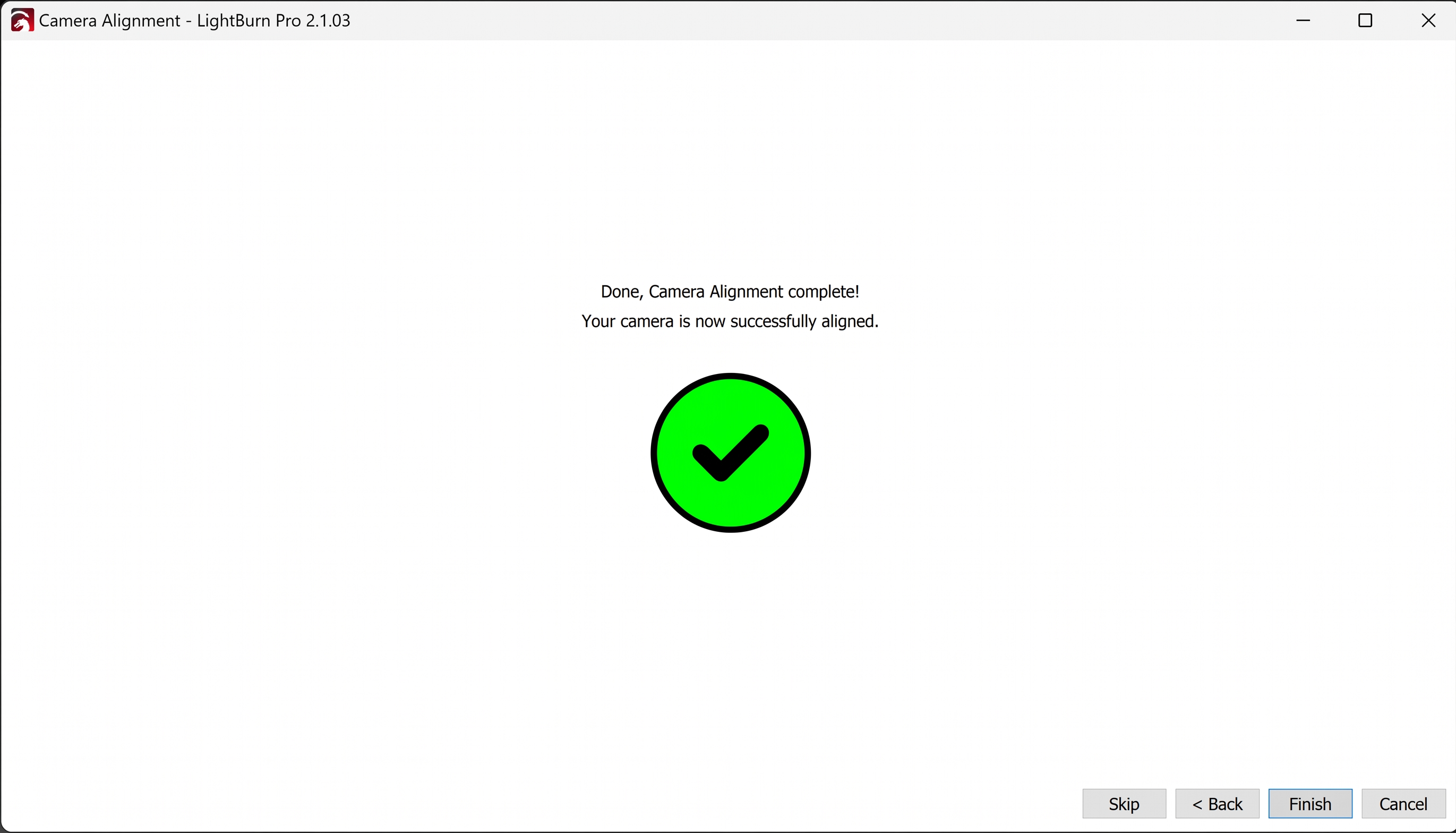

انقر إنهاء عند اجتياز التحقق. يجب أن يعرض ملخص إعداد الكاميرا علامات اختيار خضراء لمصدر الكاميرا، ومعايرة العدسة، ومحاذاة مساحة العمل.
الخطوة 21
النسخ الاحتياطي لبيانات معايرة الكاميرا

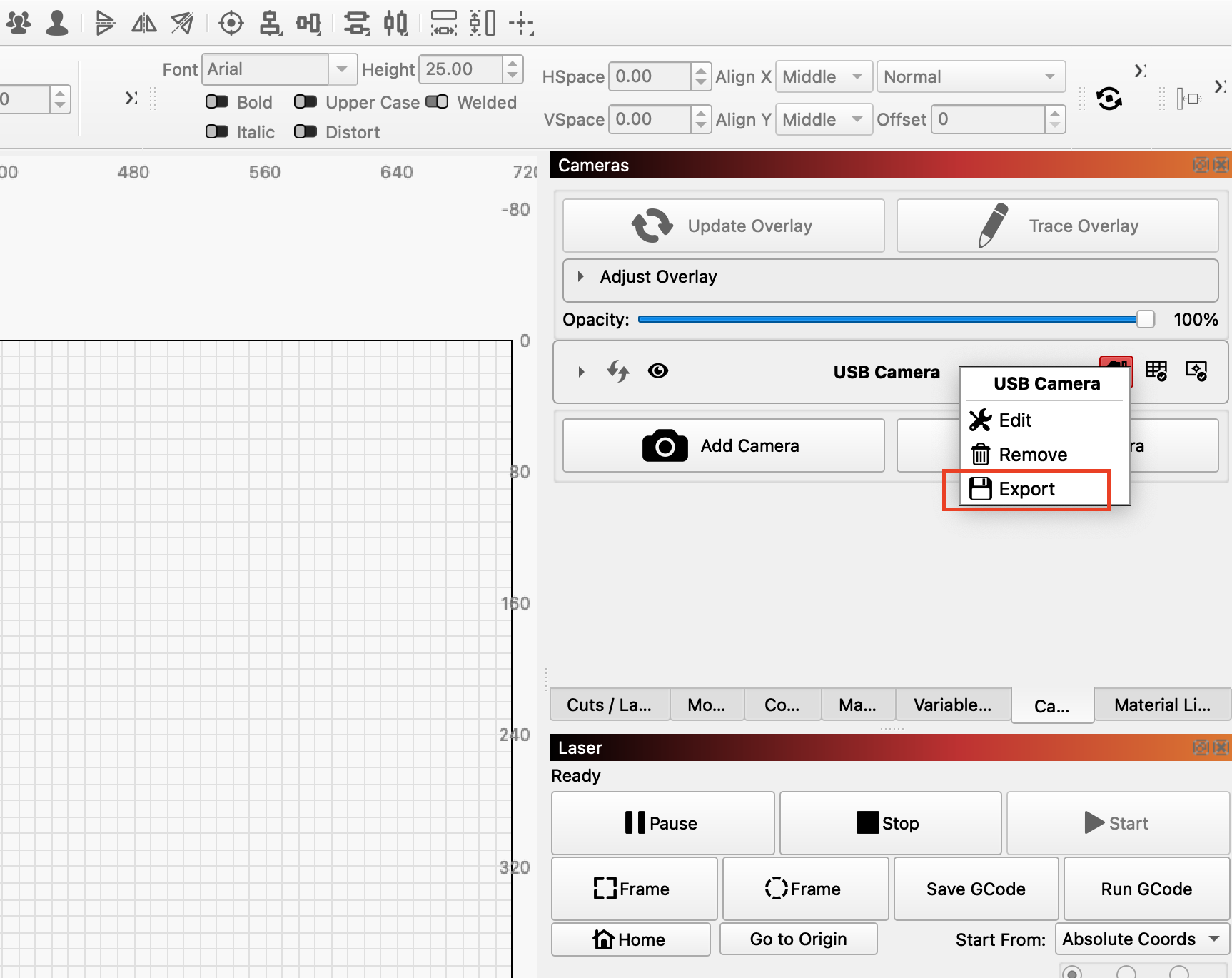

تصدير بيانات المعايرة يعني أنك لن تحتاج إلى إعادة المعايرة في حال تبديل الحاسوب. اتبع الخطوات التالية: التصدير: في الكاميراs >> انقر بزر الماوس الأيمن على USB الكاميرا > Export الكاميرا.
استخدام معاينة الكاميرا المُعايَرة
ارجع إلى لوحة الكاميرا وانقر على Update Overlay لالتقاط منطقة العمل الحالية. ضع التصميم فوق صورة الكاميرا وتحقق من موضعه قبل بدء العملية. أعد المعايرة في حال تحريك الكاميرا، أو ارتخاء الحامل، أو تغير هندسة الجهاز، أو عدم تطابق التراكب مع مساحة العمل الفعلية.
