3-3 HEXA RF - دليل النقش المستمر

الوصف

تُستخدم ميزة النقش بالقاعدة المفتوحة لنقش الأجسام الطويلة التي تتجاوز منطقة العمل القياسية. تساعد المستخدمين على تقسيم ملفات التصميم الكبيرة تلقائياً إلى مناطق عمل متعددة، مما يسهل النقش جزءاً تلو الآخر.

القيود

نظراً للقيود الفيزيائية لفتحة القاعدة المفتوحة في HEXA RF، يُوصى بألا يتجاوز عرض المادة 500mm، بينما الطول غير محدود.

قبل البدء

يُرجى التأكد من تثبيت وحدة النقش بالقاعدة المفتوحة بشكل صحيح. راجع الدليل التعليمي على الرابط أدناه. إذا كنت قد أكملت التثبيت مسبقاً، يُرجى تخطي هذه الخطوة.

دليل تثبيت أجهزة القاعدة المفتوحة

الخطوة 1 - تفعيل النقش بالقاعدة المفتوحة

فعّل مفتاح النقش بالقاعدة المفتوحة في إعدادات المستند وأدخل أبعاد منطقة العمل المطلوبة.

الخطوة 2 - استيراد الكائن

استورد الكائن (باستخدام مخطط مستطيل كمثال أدناه) واضبط حجمه وموضعه.

انقر على أيقونة النقش بالقاعدة المفتوحة المعروضة في شريط الأدوات الأيسر للدخول إلى نافذة النقش بالقاعدة المفتوحة.

الخطوة 3 - ضبط معاملات النقش بالقاعدة المفتوحة

وصف الإعدادات

• طول الكائن: يعرض طول الكائن المحدد حالياً لمساعدتك في تحديد ارتفاع كل منطقة عمل.
• ارتفاع منطقة العمل: يمكنك تحديد عدد أجزاء العمل التي سيتم تقسيم كائن القاعدة المفتوحة إليها للقطع، ويمكنك فحص محتوى النقش لكل جزء في النافذة.
• الطبقة المرجعية: تعمل هذه الطبقة كمرجع وتوفر فقط وظيفة عرض المحاذاة؛ لن يتم نقشها فعلياً.
• علامات المحاذاة: علامات المحاذاة هي علامتان مثلثيتان تحتاجان إلى النقش عبر المادة الرئيسية والمادة المساعدة. عند تحريك اللوحة بعد كل جزء نقش، يمكنك استخدام العلامات المثلثية للمساعدة في المحاذاة.

	1. طول الكائن
	2. منطقة العمل (الارتفاع)
	3. طبقة المرجع
	4. علامات المحاذاة

باستخدام الشكل أدناه كمثال، طول الكائن 450mm. إذا تم تعيين ارتفاع منطقة العمل على 250mm، فسيتم تقسيم هذا الكائن إلى قطعتين في المجموع.

يشير الخط المتقطع إلى نقطة التقسيم لكل منطقة عمل.

يُنصح عموماً بتقليل عدد الأقسام لتجنب احتمال عدم المحاذاة عند نقاط الاتصال بسبب الأخطاء الطفيفة.

قم بتصدير ملف التصميم بعد إكمال الإعدادات.

الخطوة 4 - مهمة النقش

إذا كنت تستخدم علامات المحاذاة، فستحتاج إلى تحضير لوح مادة مساعدة.

الخطوة 4.1 - التحضير للنقش

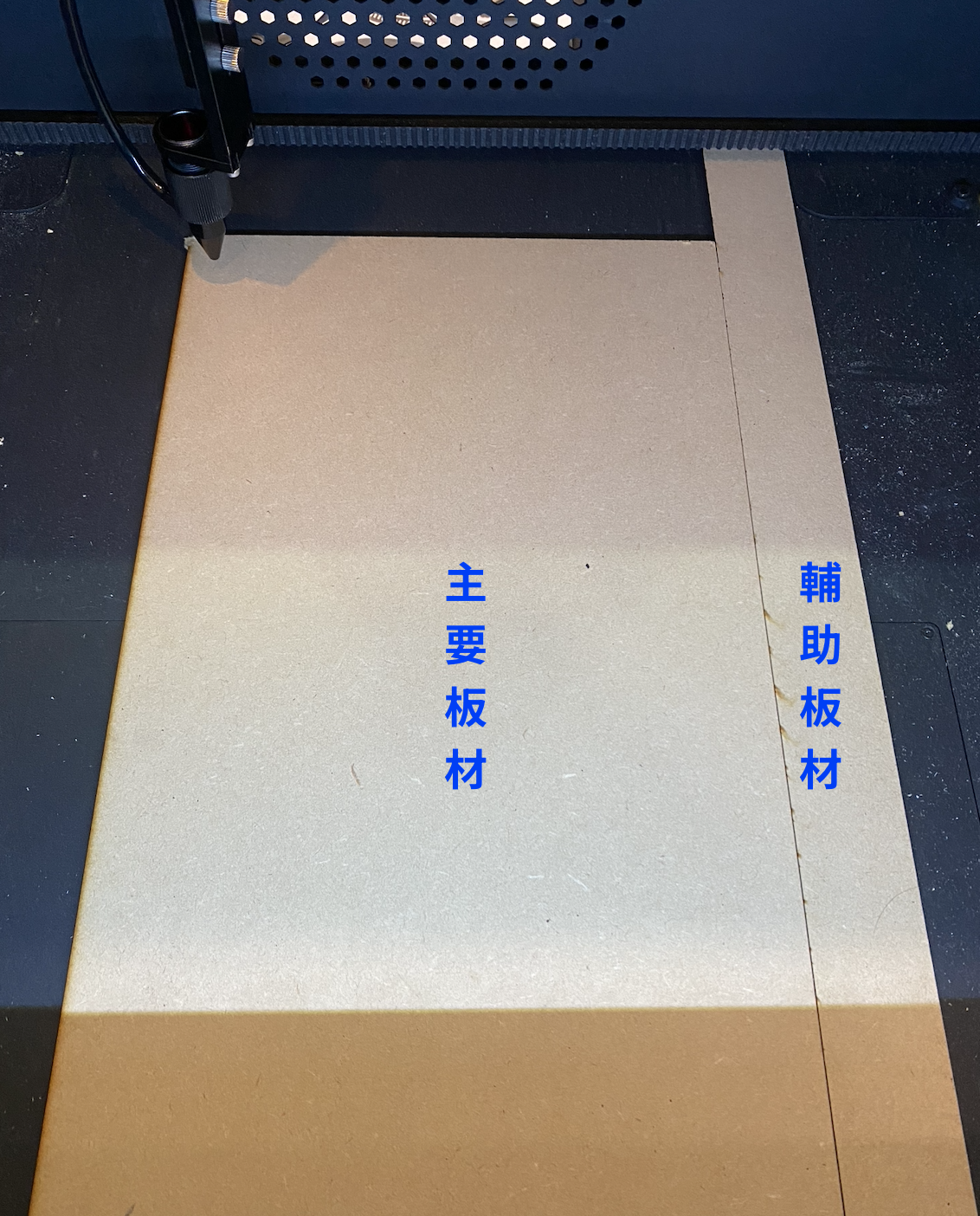

ثبّت المادة المساعدة بجانب المادة الرئيسية.

قم بتفعيل "البدء من الموضع الحالي" وحرّك رأس الليزر إلى الزاوية العلوية اليسرى من المادة المراد نقشها.

قم بتفعيل "البدء من الموضع الحالي" واضبط نقطة البداية على الزاوية العلوية اليسرى.

(يمكنك أيضاً استخدام "البدء من نقطة الأصل"، ولكن يرجى ملاحظة أن أنبوب الليزر يحتاج إلى التحرك إلى الجانب الأيمن لمنع فشل العودة إلى نقطة الأصل.)

استخدم "التأطير" لتأكيد موضع النقش للقطعة الأولى من التصميم.

يرجى ملاحظة: قم بإيقاف طبقة المرجع أثناء التأطير.

تأكد من موضع علامات المحاذاة باستخدام موضع التأطير؛ يجب أن تمتد العلامات عبر كل من المادة الرئيسية والمادة المساعدة.

(باستخدام علامة المحاذاة الافتراضية 4cm كمثال، تأكد من امتداد رأس الليزر حوالي 2cm على المادة المساعدة أثناء التأطير.)

الخطوة 4.2 - نقش القطعة الأولى

بشكل افتراضي، يتم تفعيل قطعة العمل الأولى وعلامات المحاذاة فقط عند تصدير الملف. بعد ضبط المعاملات، يمكنك البدء مباشرة في نقش منطقة العمل الأولى.

بعد اكتمال النقش، يجب أن يكون جزء من علامة المحاذاة على المادة المساعدة.

الخطوة 4.3 - نقش القطعة الثانية

قم بإيقاف طبقة قطعة العمل الأولى وتشغيل طبقة قطعة العمل الثانية.

حرّك المادة الرئيسية، وقم بمحاذاة علامة المحاذاة السفلية على المادة الرئيسية مع العلامة العلوية على المادة المساعدة، ثم تابع نقش القطعة الثانية.
