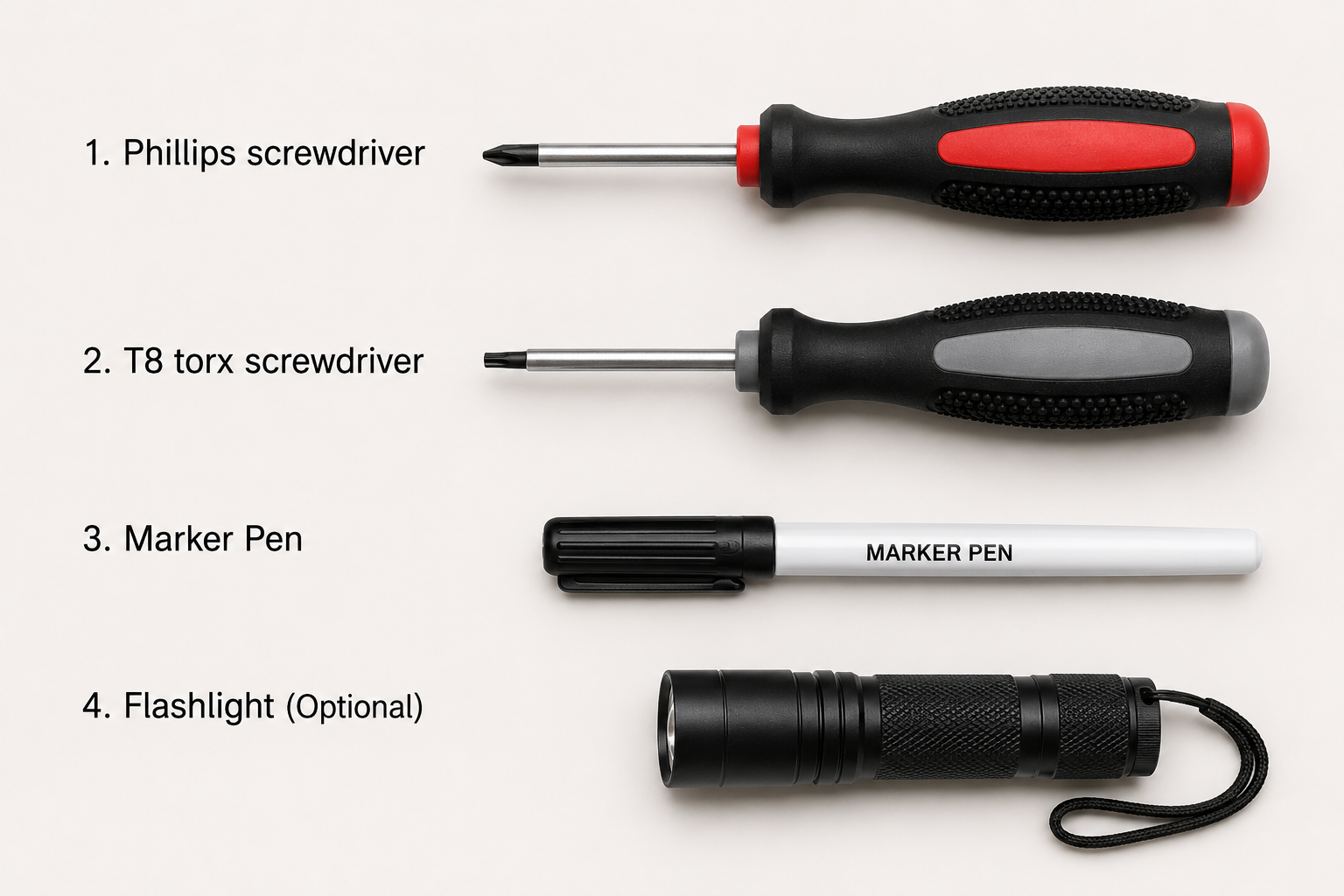

الأدوات
|
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2

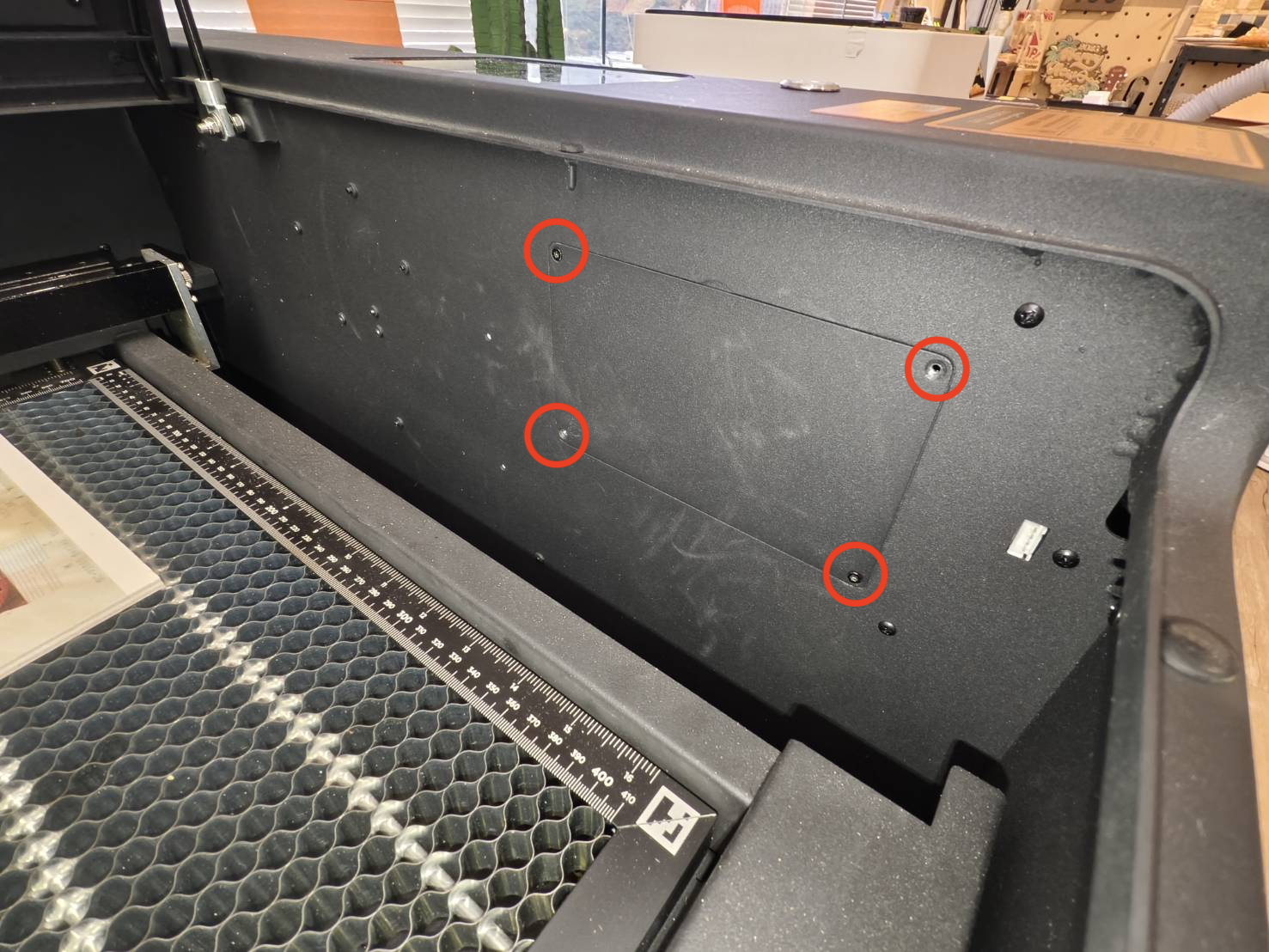

استخدم مفك براغي T8 Torx لفتح الغطاء الجانبي الموجود داخل منطقة العمل.
الخطوة 3
يُنصح بشدة بتصوير فيديو لموضع كل كابل في حال نسيت مكان توصيله عند إعادة التركيب. (الفيديو أدناه للتوضيح فقط. قد يختلف ترتيب الكابلات.)
الخطوة 4

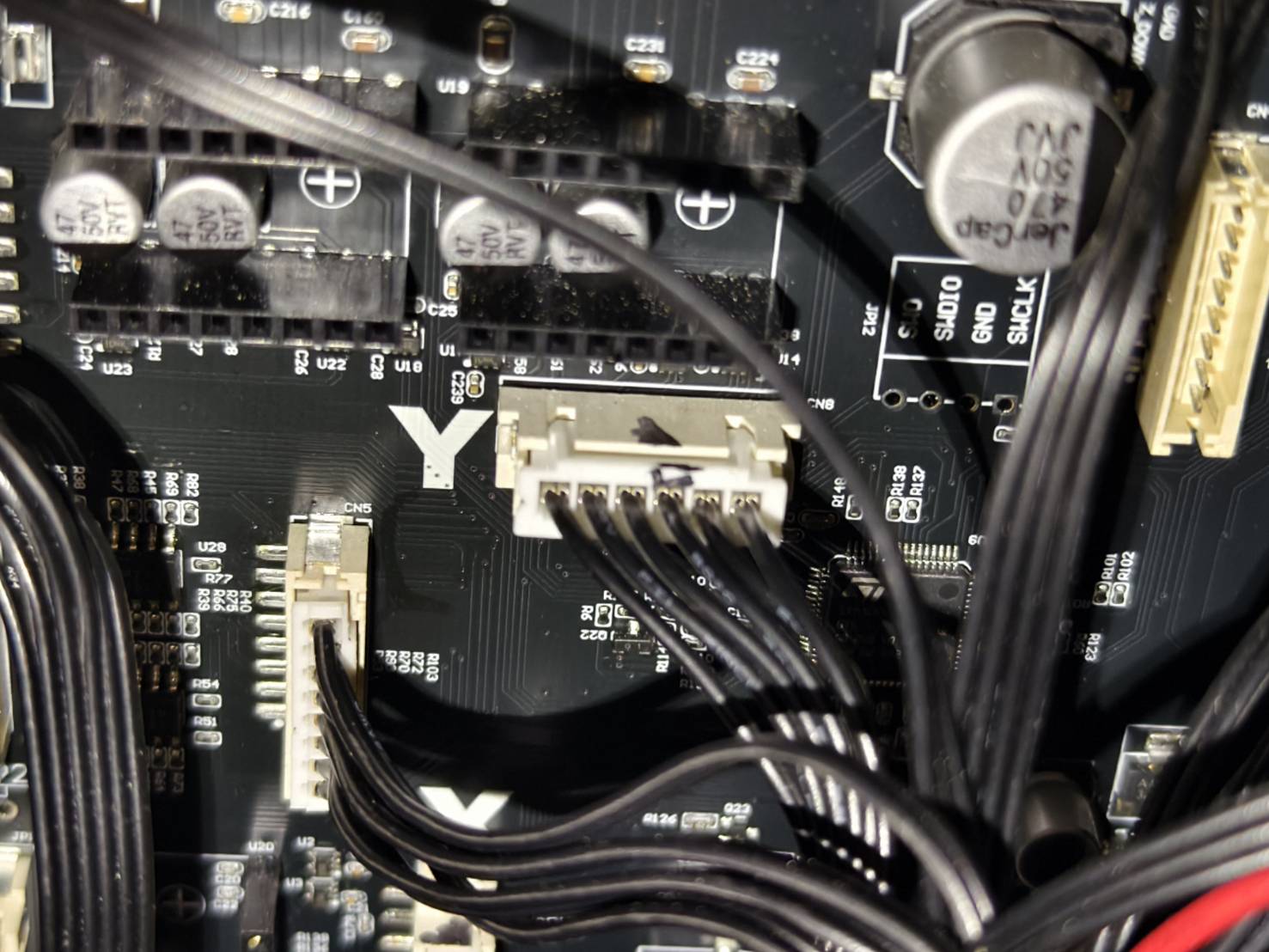

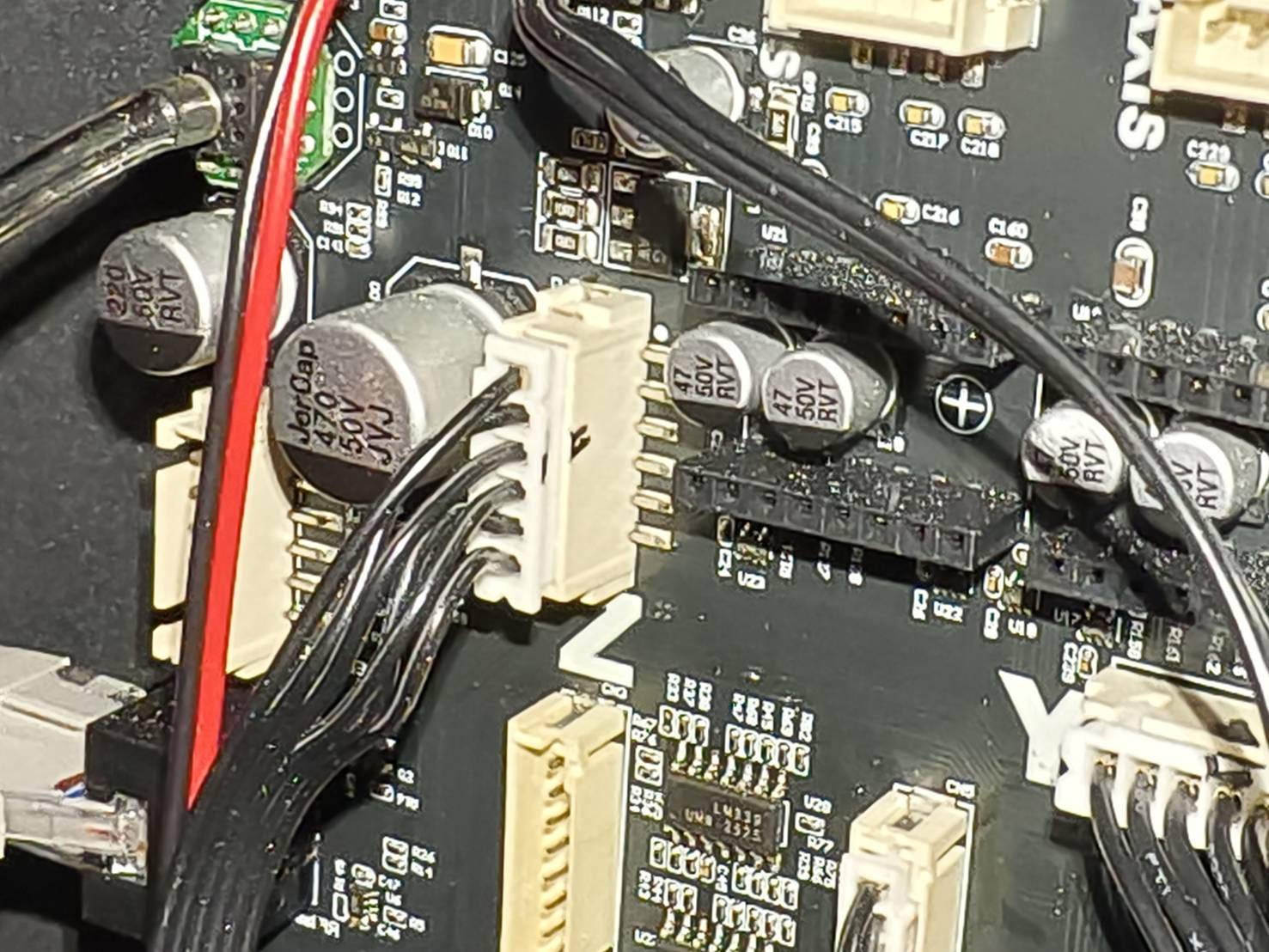

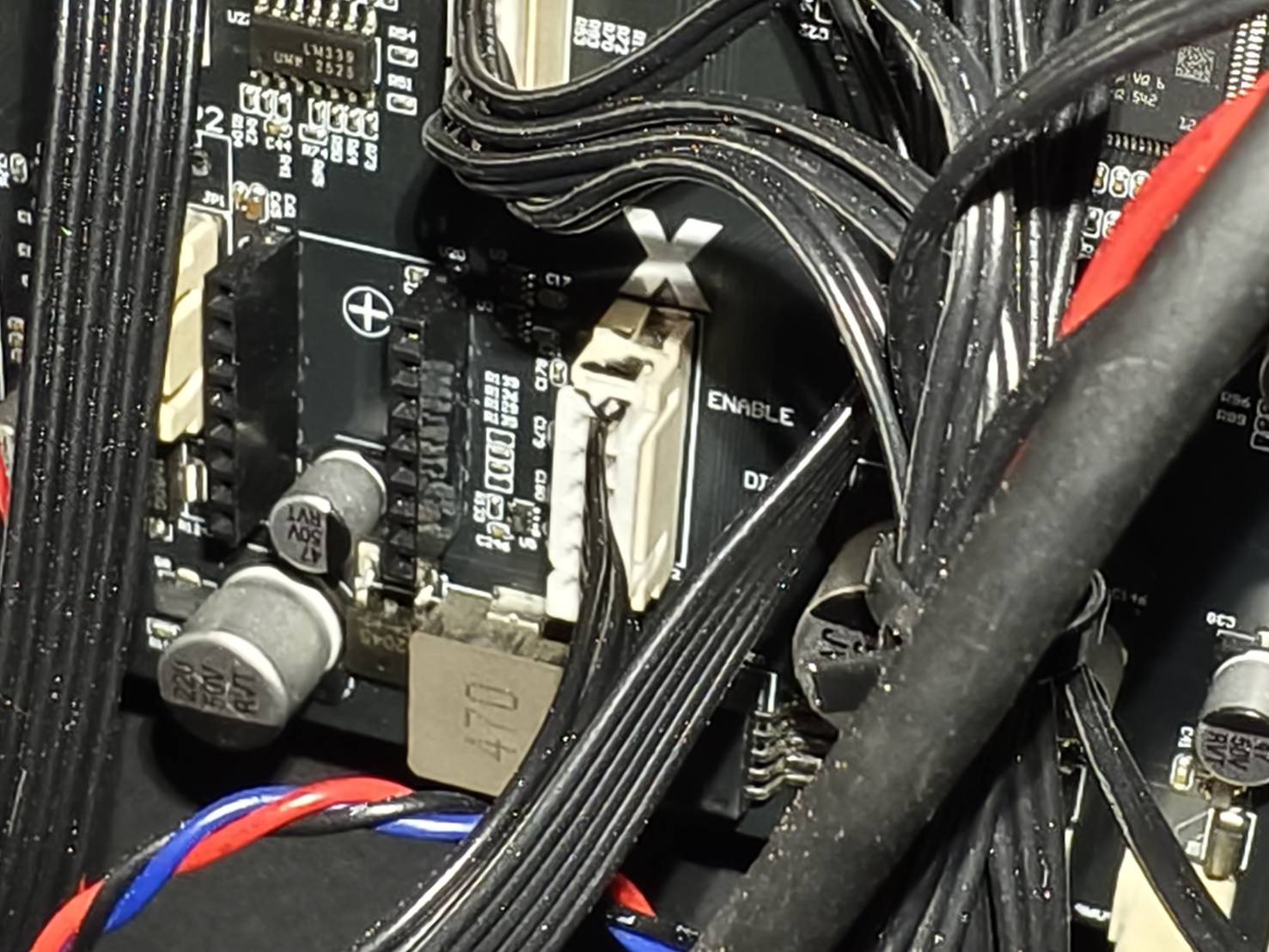

نظراً لأن كابلات المحركات تستخدم نفس نوع المقبس على اللوحة الرئيسية، قم بتعليم كابلات محركات المحاور X وY وZ لتجنب توصيلها في المقبس الخاطئ عند إعادة التركيب.
تأكد من التقاط صور لتوثيق علامة كل كابل.
المحور X |
المحور Y |
المحور Z |
الخطوة 4

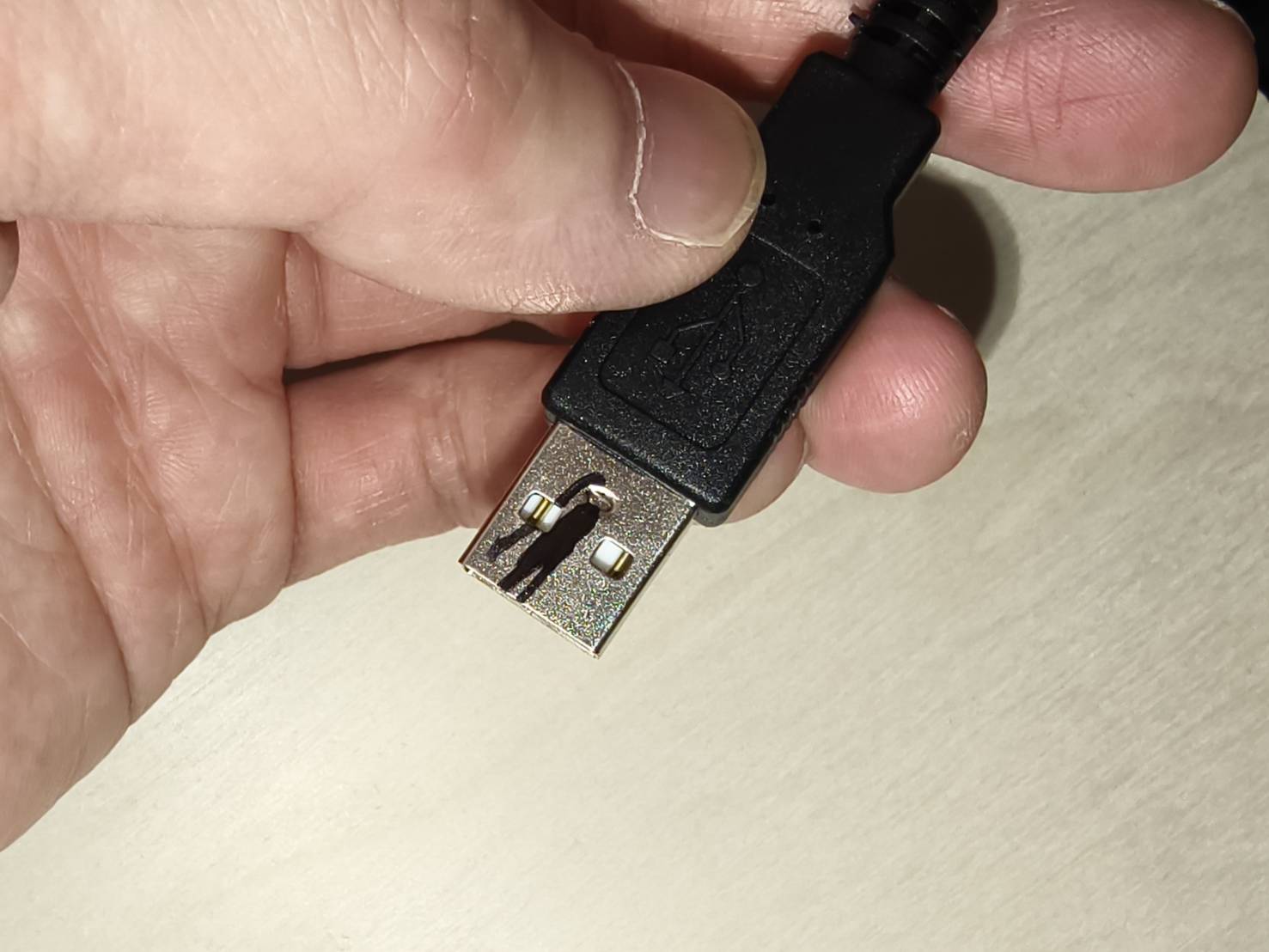

افصل كابل الكاميرا (CAM1) من الأعلى، وقم بتعليمه للإشارة إلى أنه سيتم توصيله بمنفذ USB العلوي (CAM1).
تأكد من التقاط صورة لتوثيق علامة الكابل.
الخطوة 5
افصل جميع الكابلات من اللوحة الرئيسية.
الخطوة 6

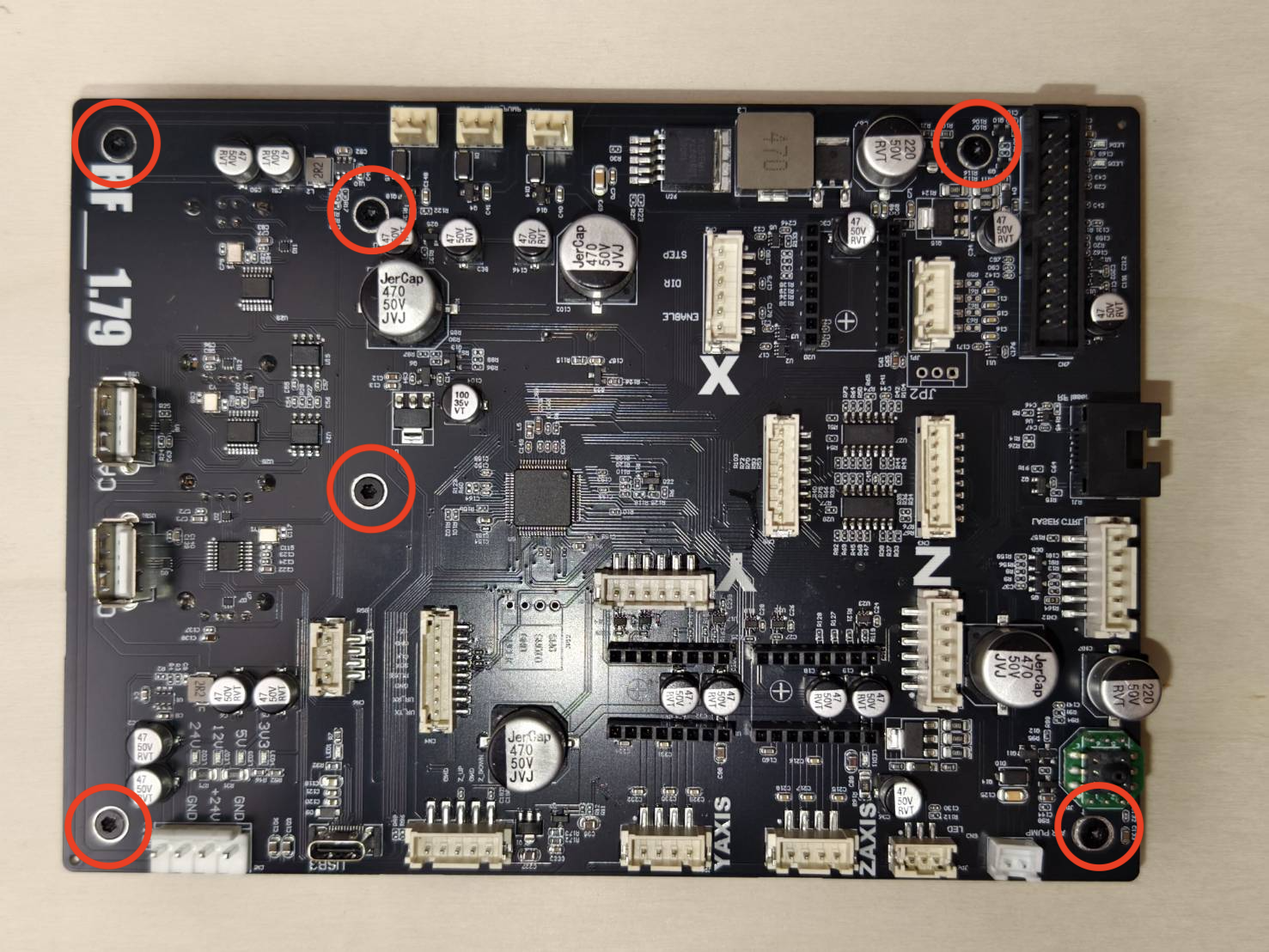

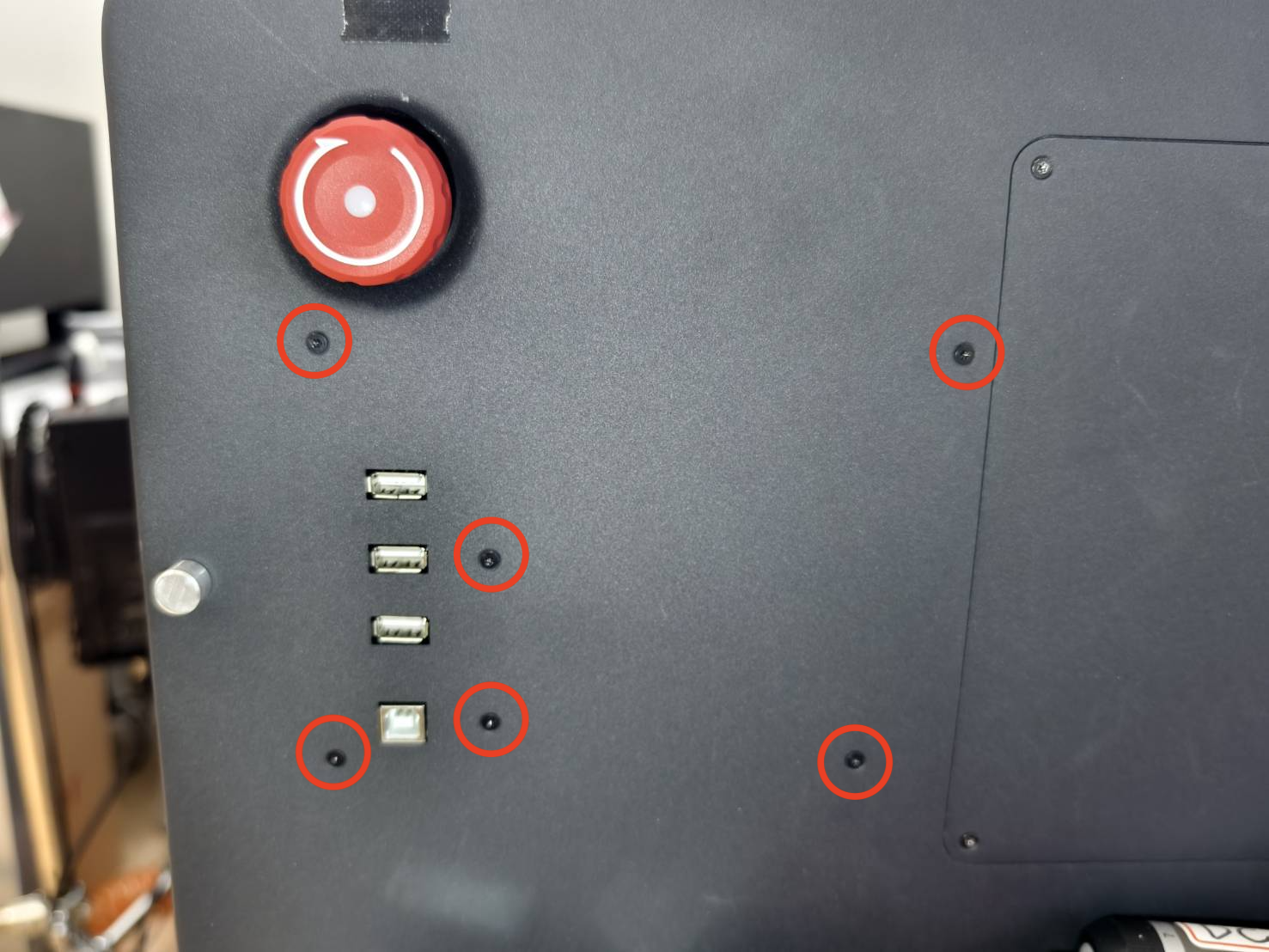

على الجانب الأيمن من الجهاز، قم بإزالة براغي T8 لفصل اللوحة الرئيسية من النظام.

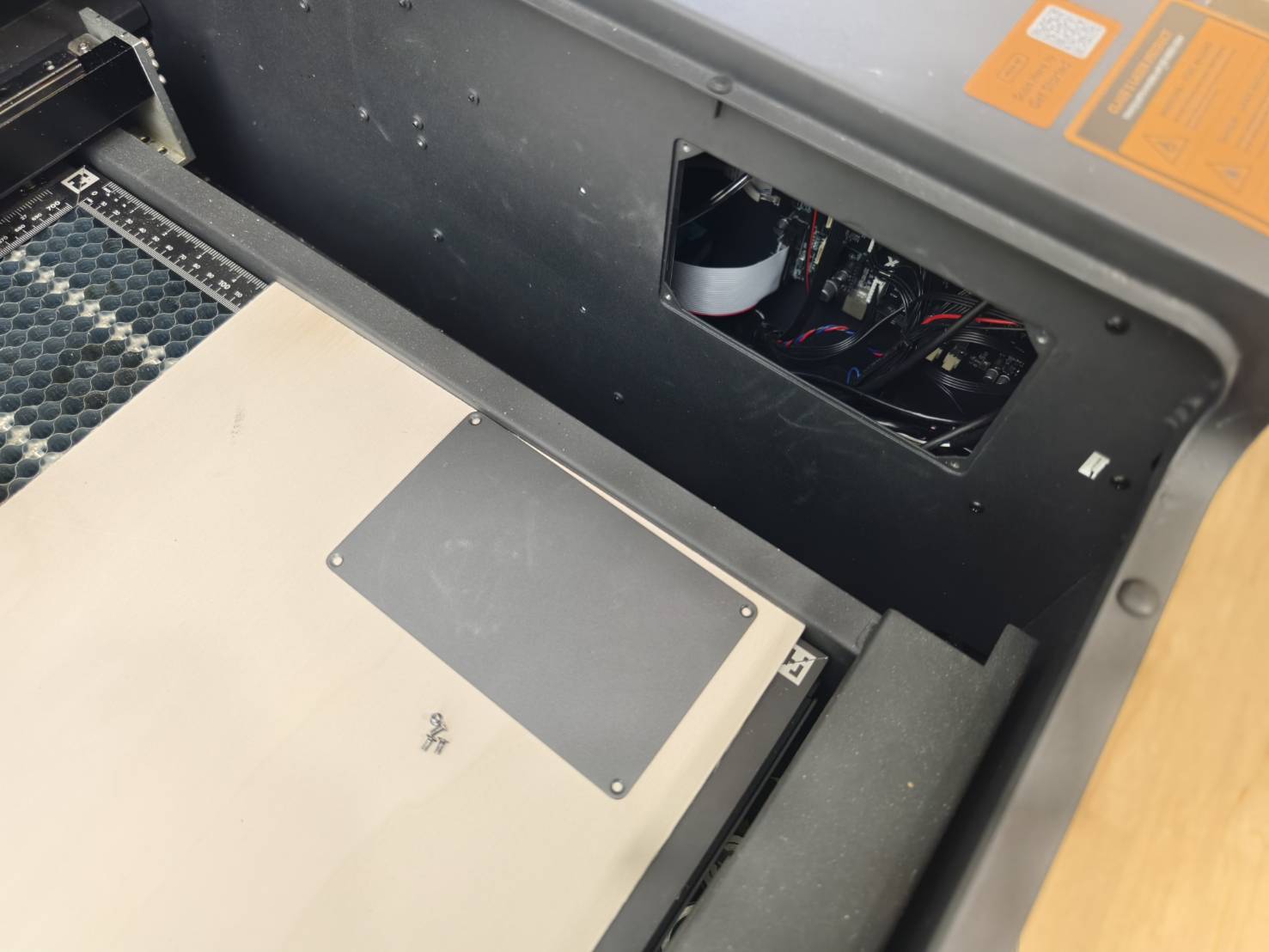

فيما يلي عرض توضيحي لكيفية إخراج اللوحة من خلال الفتحة.
الخطوة 7

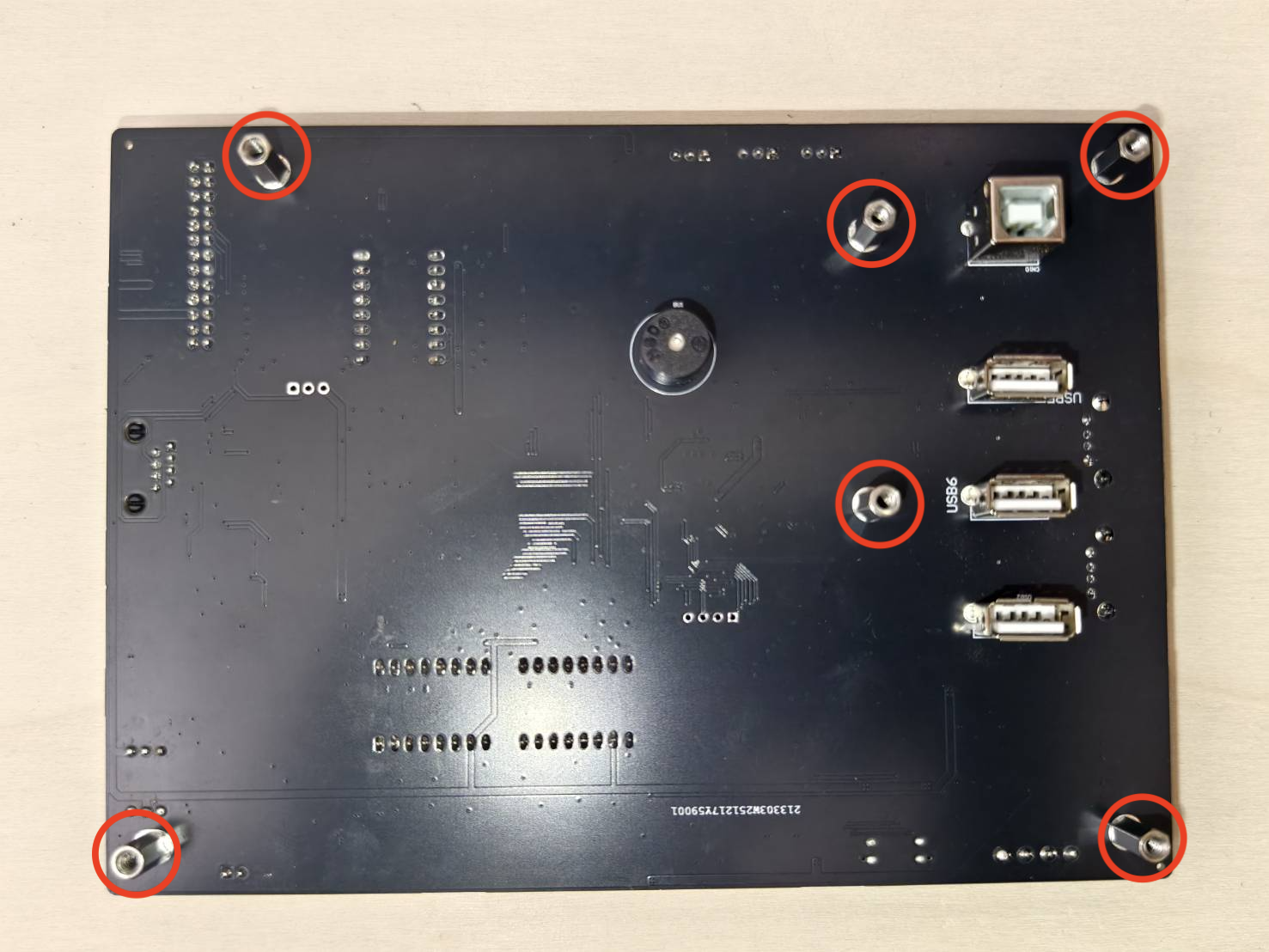

قم بإزالة براغي الدعامات من اللوحة الرئيسية عن طريق إمساك الدعامة أثناء فك برغي T8.
براغي T8 (الأمام) |
الدعامات (الخلف) |
الخطوة 8

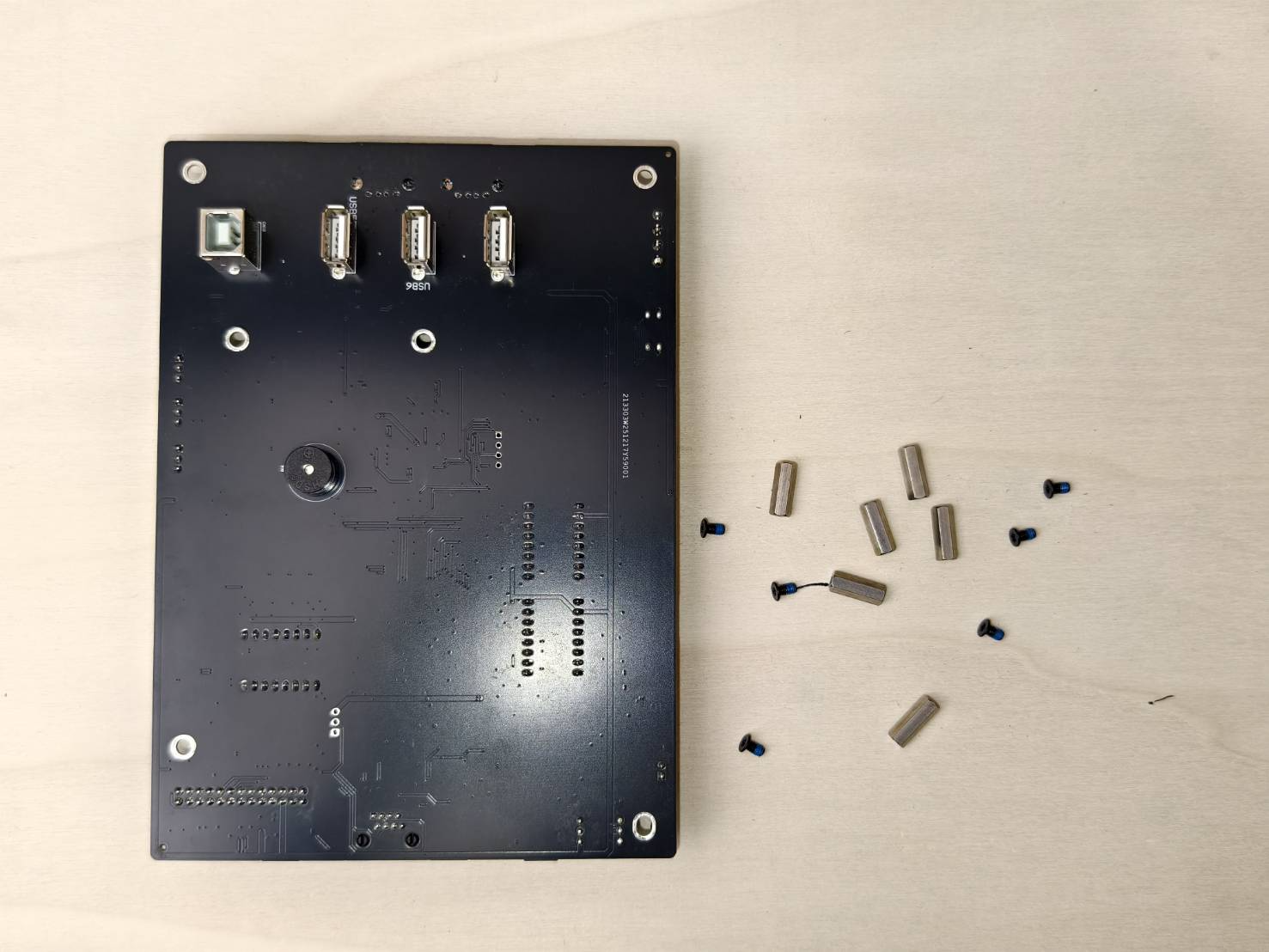

قم بتركيب براغي الدعامات على اللوحة الرئيسية الجديدة.
براغي T8 (الأمام) |
الدعامات (الخلف) |
الخطوة 9

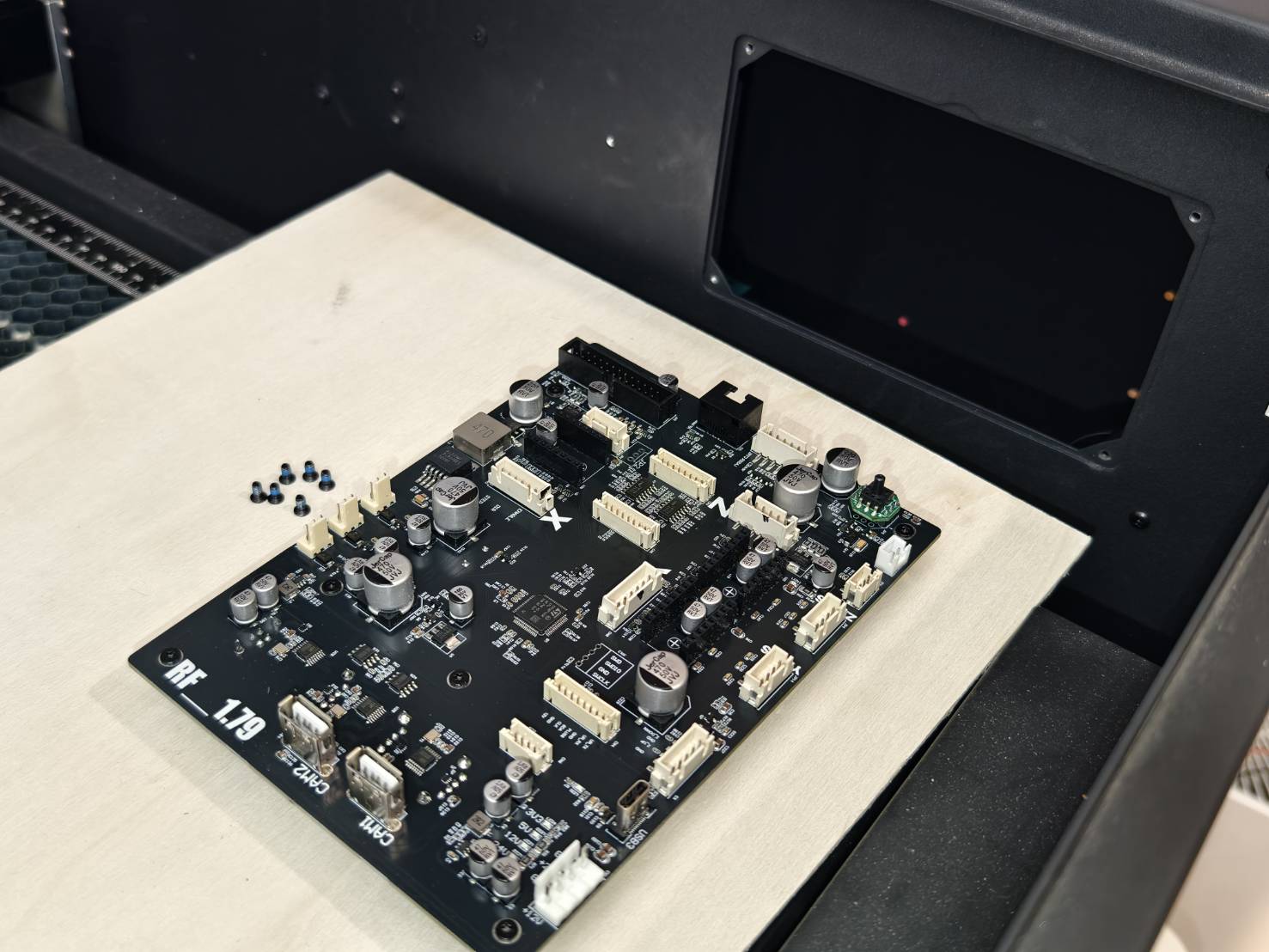

قم بتركيب اللوحة الرئيسية الجديدة مع براغي الدعامات على الجهاز.
فيما يلي عرض توضيحي لكيفية إدخال اللوحة من خلال الفتحة.
الخطوة 10

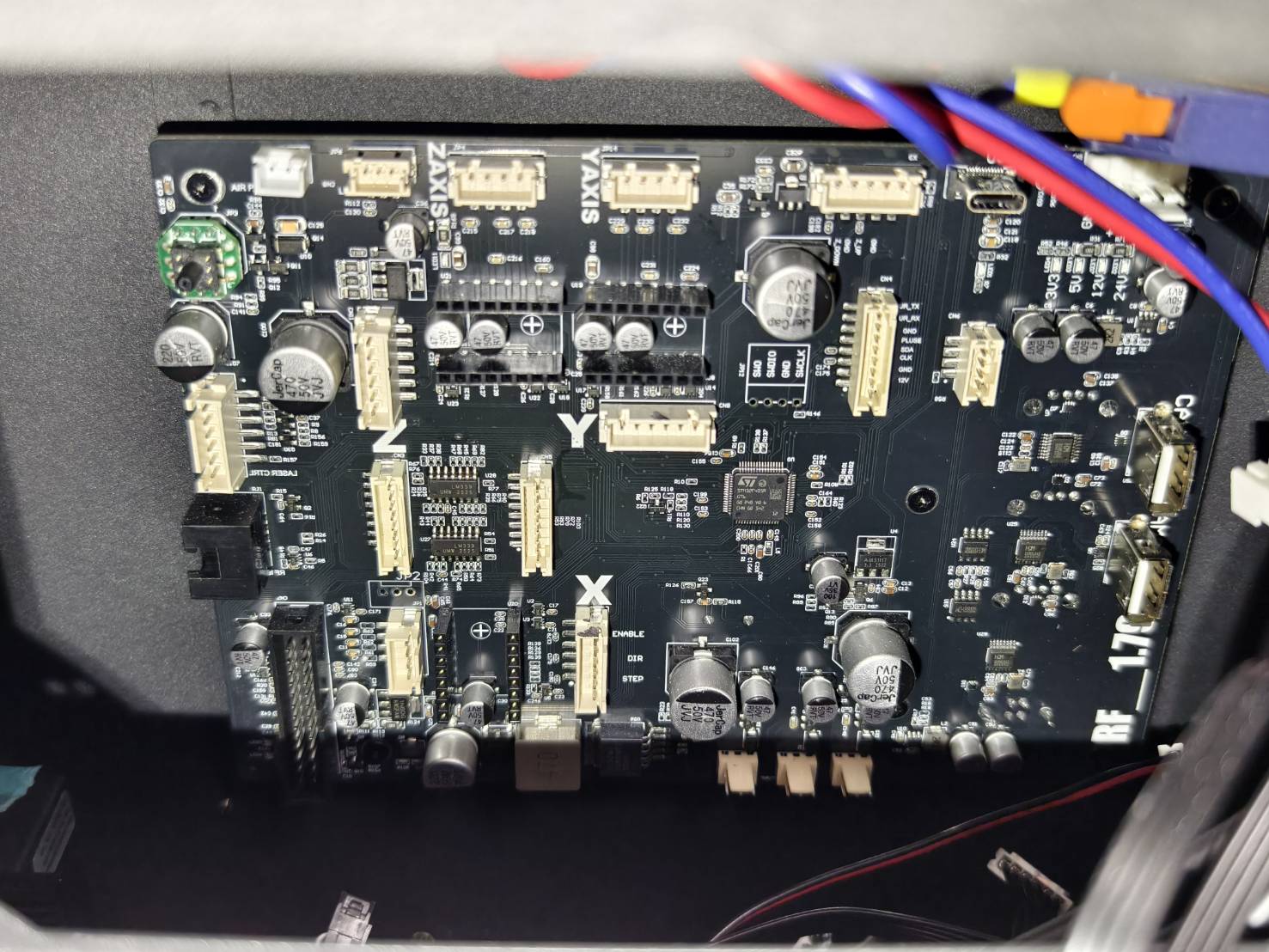

أعد توصيل جميع الكابلات باللوحة الرئيسية. يرجى التأكد من توصيل كابل المحرك وكابل USB الخاص بالكاميرا في المواضع الصحيحة المحددة.
بالنسبة للمقابس الأخرى، يرجى الرجوع إلى المخطط الذي يوضح المقابس التي يجب أن تبقى فارغة.
الخطوة 11
أعد تركيب الغطاء الجانبي داخل منطقة العمل.
الخطوة 12
يُرجى تحديث البرنامج الثابت إلى أحدث إصدار. للمزيد من التفاصيل، يُرجى الرجوع إلى الرابط أدناه.
4-7 تحديث البرنامج الثابت
