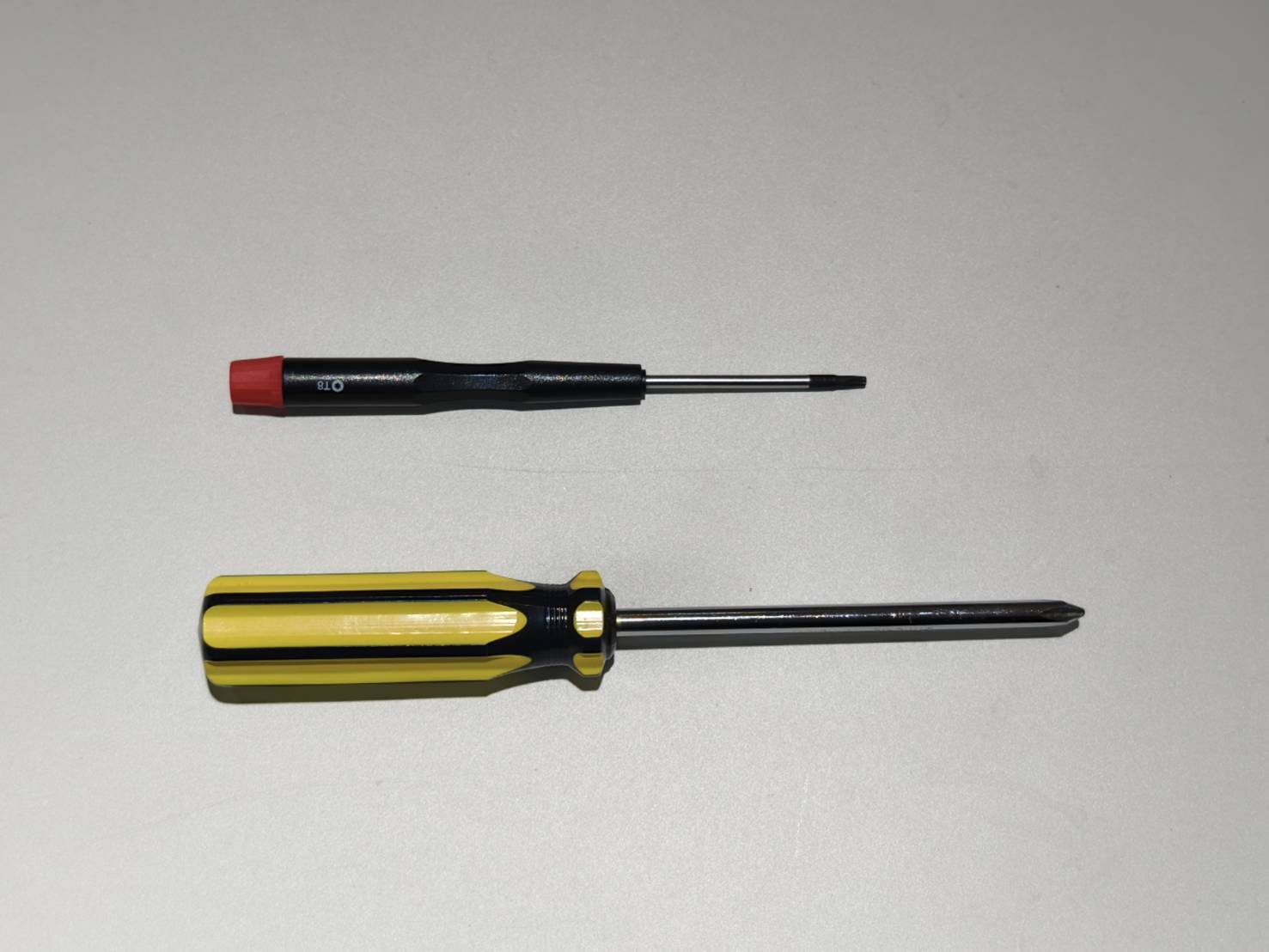

الأدوات
| 1 | مفك براغي فيليبس |
| 2 | مفك براغي T8 |
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2
استخدم مفك براغي Torx T8لفتح الغطاء الجانبي.
الخطوة 3

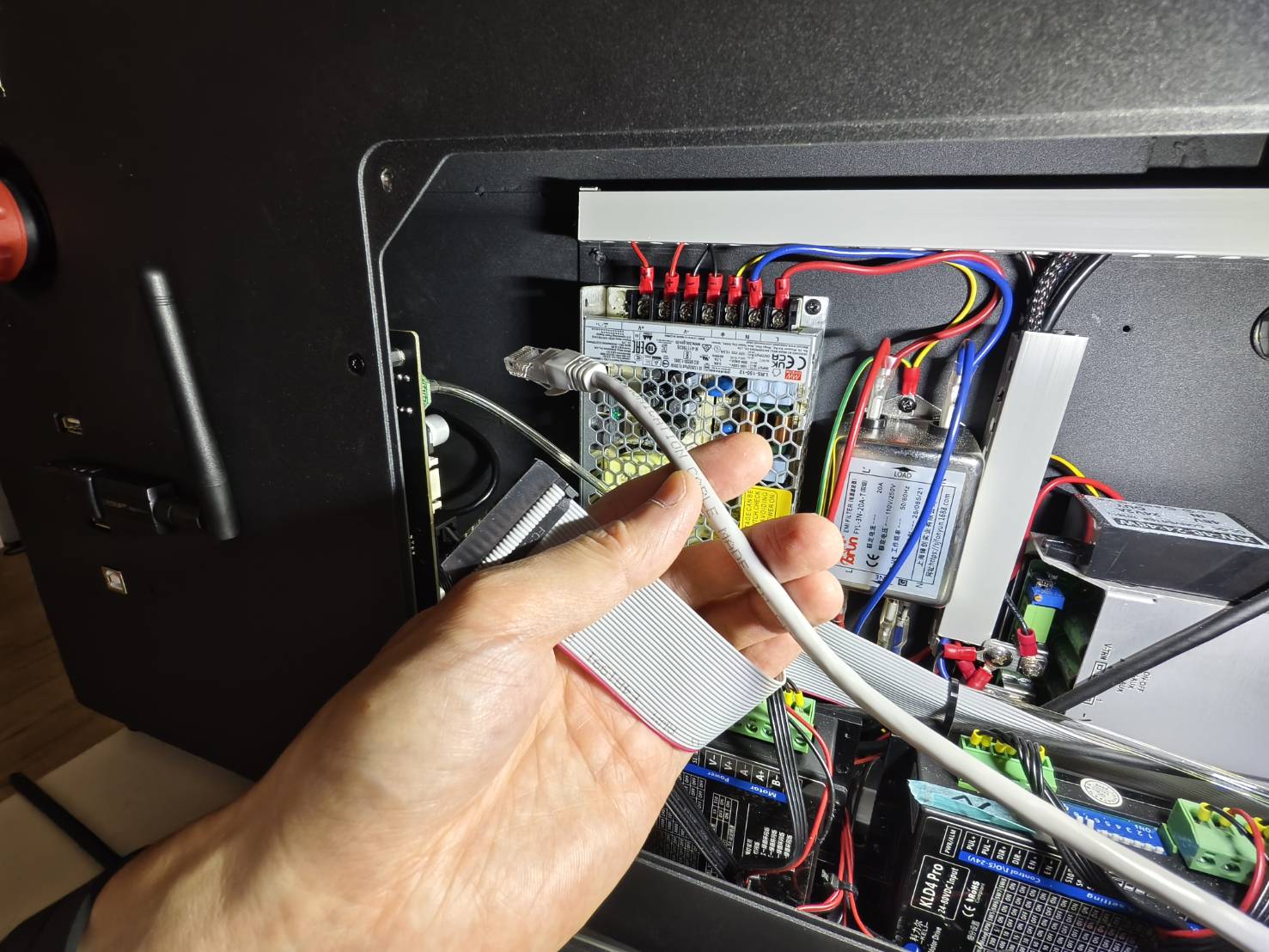

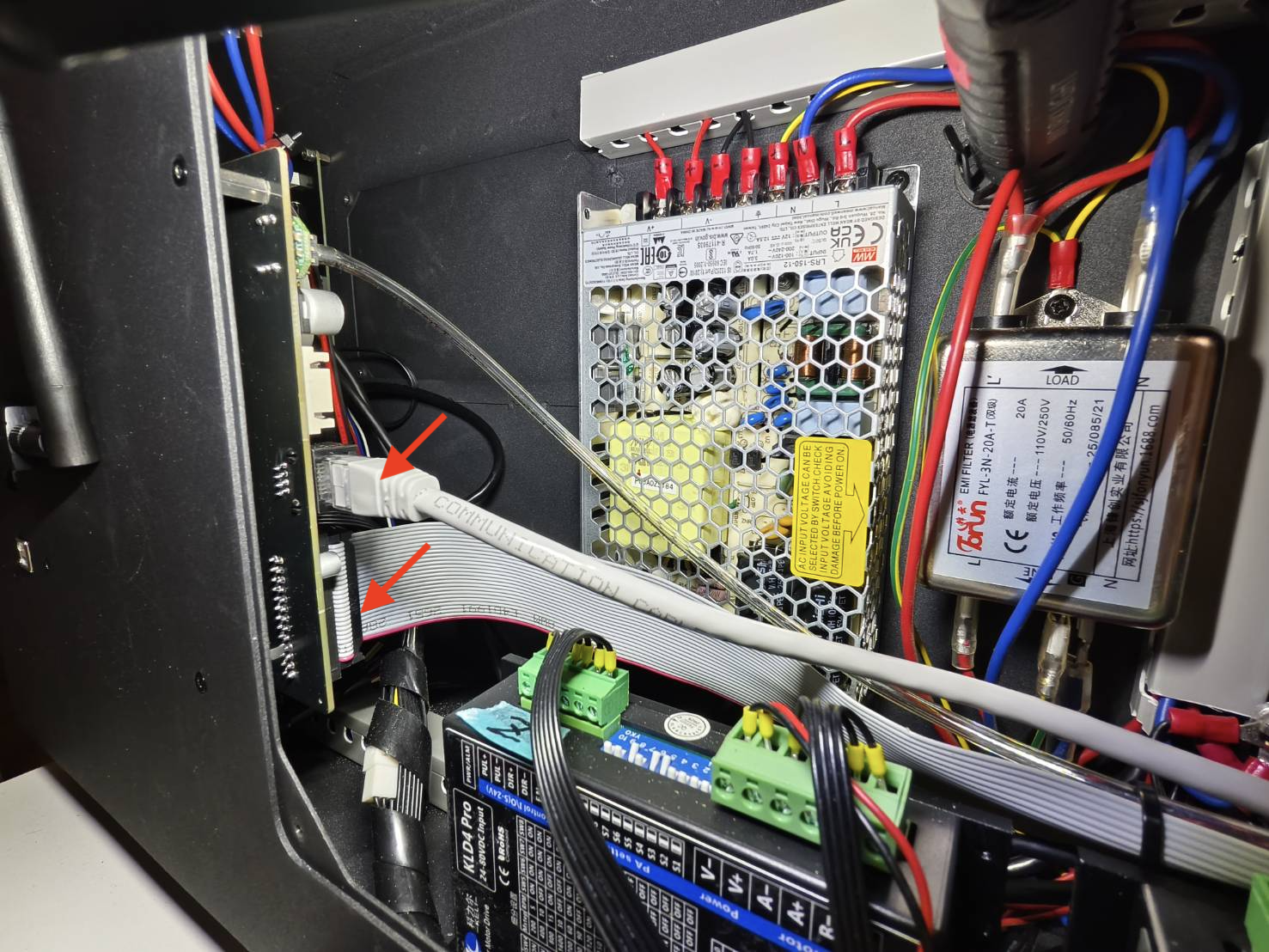

افصل كابل الشريط وكابل RJ45 للحصول على مساحة أكبر.
الخطوة 4
افصل صندوق التشغيل الأيسر للحصول على مساحة أكبر.
الخطوة 5

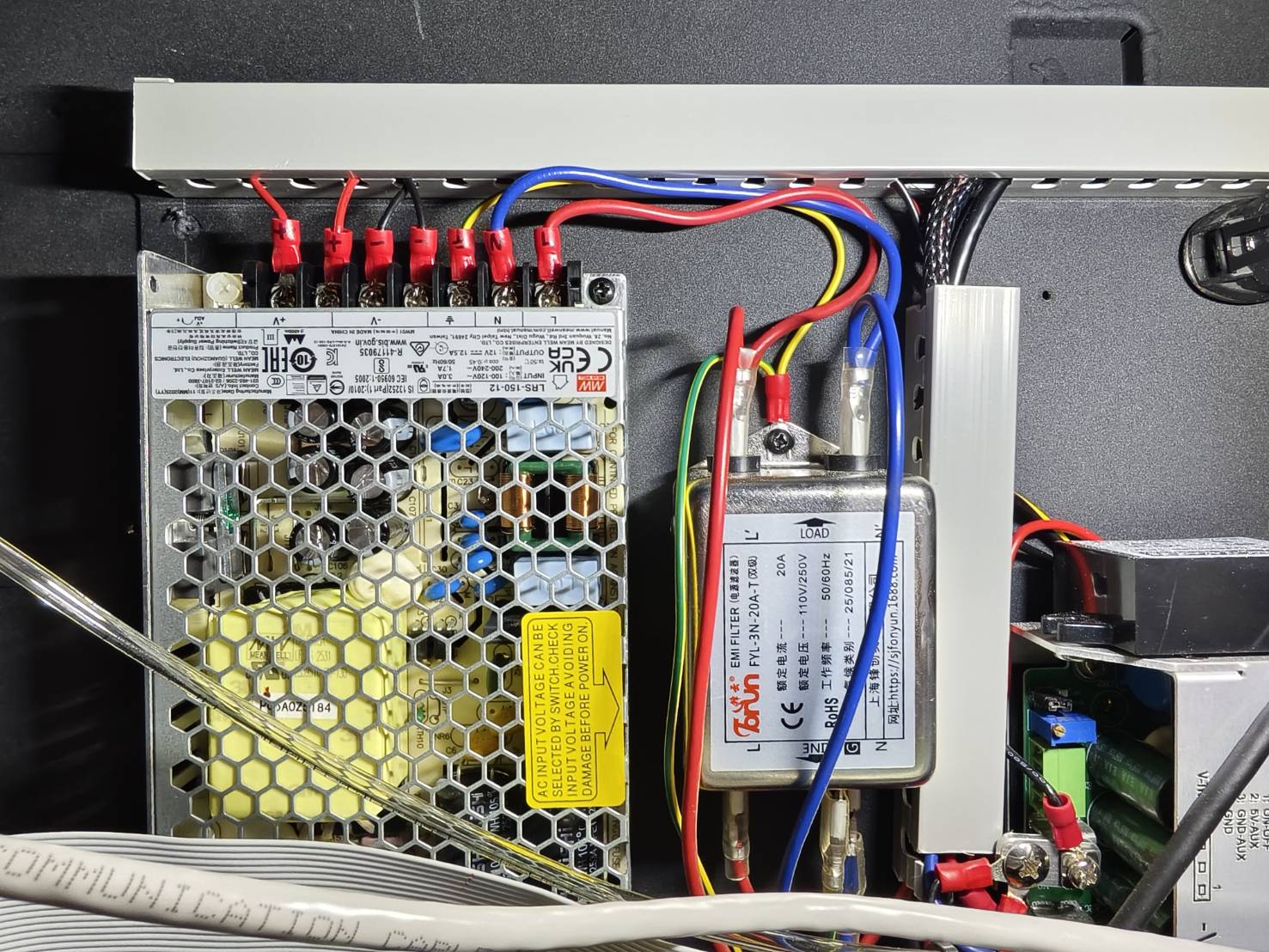

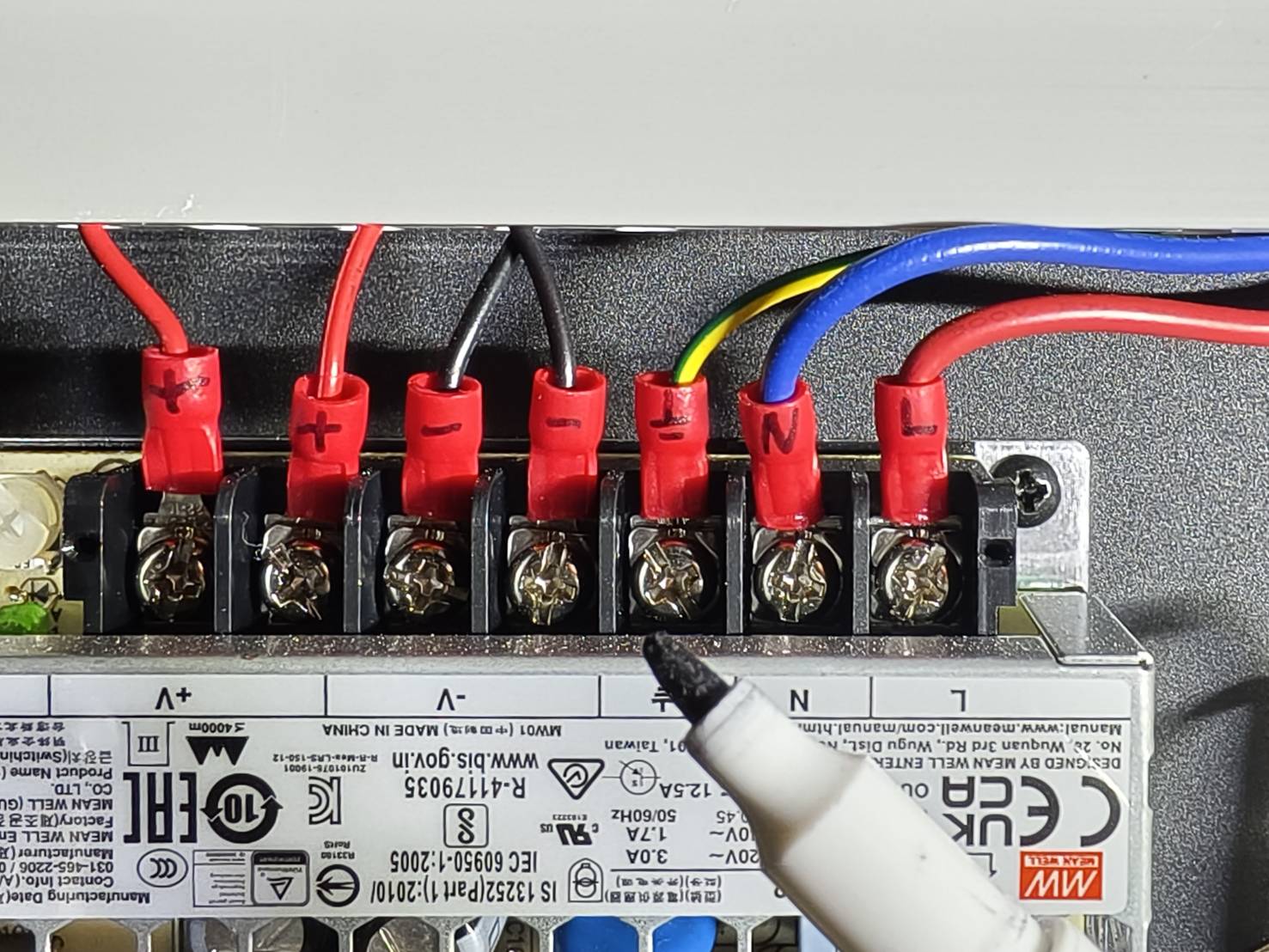

التقط صوراً لتوصيلات وحدة تزويد الطاقة 12V بالكامل أو قم بوضع علامات على الأسلاك مباشرة.
يرجى التأكد من وضوح الصور قدر الإمكان.
الغرض من ذلك هو تجنب نسيان مواضع توصيل الأسلاك عند تركيب الوحدة الجديدة.
(إذا نسيت مكان توصيل الكابل، يرجى الرجوع إلى المخطط للحصول على أحدث الإعدادات.)
الخطوة 6
افصل الأسلاك من وحدة تزويد الطاقة 12V.
(لا يلزم إزالة البراغي الموجودة على وحدة تزويد الطاقة؛ يكفي فكها فقط.)
الخطوة 7
قم بإزالة وحدة تزويد الطاقة 12V من النظام. يوجد مسماران لتثبيت وحدة تزويد الطاقة.
يجب إزالة المسمار العلوي، بينما يكفي فك المسمار السفلي فقط، ومن ثم يمكن فصل وحدة تزويد الطاقة.
| موقع المسامير | توضيح |
الخطوة 8
قم بتركيب وحدة تزويد الطاقة 12V الجديدة.
الخطوة 9
قم بتوصيل الأسلاك بوحدة تزويد الطاقة 12V الجديدة. يرجى الرجوع إلى الصور أو العلامات في الخطوة 5.
الخطوة 10
أعد تركيب صندوق المشغل.
الخطوة 11
أعد توصيل كابل الشريط وكابل RJ45.
الخطوة 12
أعد تركيب الغطاء الجانبي.
#END
