5-10 لا يوجد إخراج لشعاع الليزر / الليزر لا يطلق / لا يوجد نبض ليزر

الوصف

يمكن أن يكون سبب فشل الليزر في الإخراج معقدًا. قد يكون ذلك بسبب تدهور أنبوب الليزر، أو تلف مزود طاقة الليزر (Laser PSU)، أو فشل النظام ... إلخ.

يرجى اتباع الخطوات أدناه لاستكشاف المشكلة وإصلاحها.

الأسباب المحتملة

الأدوات

الخطوة 1

يرجى مشاهدة الفيديو أدناه وتحديد ما إذا كانت الأعراض مشابهة لجهازك.
(إذا لم يكن هناك إخراج ليزر عندما يعمل Beambox ويصدر صوتًا عاليًا كالطقطقة،
فهذا يشير إلى أن الأنبوب مكسور.)

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 2

تأكد من صحة إعدادات معدل الطاقة والسرعة في البرنامج.

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 2.1

ضاعف إعدادات معدل الطاقة، ابدأ المهمة، وتحقق مما إذا كان الليزر يعمل.
(على سبيل المثال، إذا كان معدل الطاقة الأصلي 15%، ارفعه إلى 30% وابدأ المهمة.)

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 3

أطفئ الماكينة.

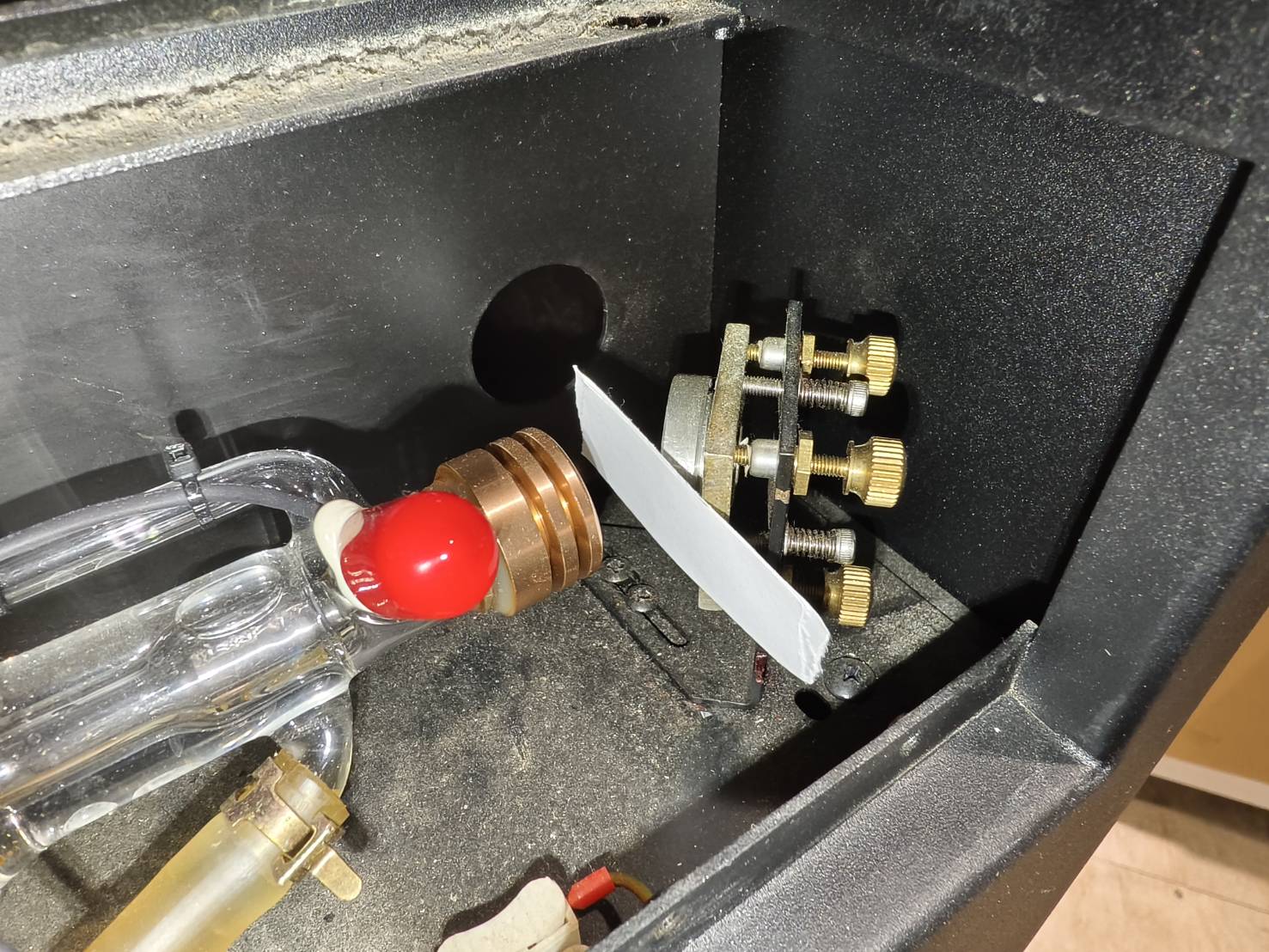

افتح الغطاء الخلفي وضع شريطًا لاصقًا مزدوج الطبقة جديدًا على المرآة الأولى.
بعد وضع الشريط اللاصق، يرجى الانتقال إلى الخطوة 3.1.

• استخدم مفك البراغي الصليبي لفك البرغي الموجود فوق المروحة في الجزء الخلفي من الماكينة، وبعد ذلك يمكن فتح الغطاء الخلفي.





• ضع الشريط على المرآة بحيث يكون بزاوية 90 درجة مقابل شعاع الليزر.





• أغلق الغطاء الخلفي.


الخطوة 3.1

قم بإطلاق 5 نبضات وتحقق مما إذا كان الشريط يحتوي على علامة محروقة عليه.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)

أ. قم بتشغيل الماكينة.
ب. أغلق الغطاء.
ج. ادخل وضع الصيانة وانتظر حتى تكتمل عملية التوجيه الأولي.
د. ابحث عن زر النبض.
هـ. ضغطة واحدة = نبضة واحدة، ضغطتان = نبضتان، وهكذا.
و. افحص الشريط
⚠︎ يرجى دائمًا إطلاق النبضات عندما يكون غطاء الباب مغلقًا.

أمثلة نتائج الشريط اللاصق

مثال جيد - دائري وقوي	مثال سيئ - ضعيف، مجوف، أو غير دائري

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 4

أطفئ الماكينة.
افتح الغطاء الجانبي للوصول إلى اللوحة الأم وافصل كابل التحكم بالليزر.
بعد فصل الكابل، انتقل إلى الخطوة 4.1.

• افتح الغطاء الجانبي.




• بالنسبة للوحة الأم V18 باللون الأخضر، يكون كابل التحكم بالليزر كما يلي.





• بالنسبة للوحة الأم V22/V23 باللون الأسود، يكون كابل التحكم بالليزر كما يلي.




الخطوة 4.1

يرجى ارتداء قفازات مطاطية قبل الإجراء التالي.
شغّل الجهاز. اضغط على زر قوة الليزر مرتين أو اضغط عليه لمدة 1-2 ثانية باستخدام قلم حبر أو قلم رصاص وتحقق من خرج الليزر على الشريط.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 4.2

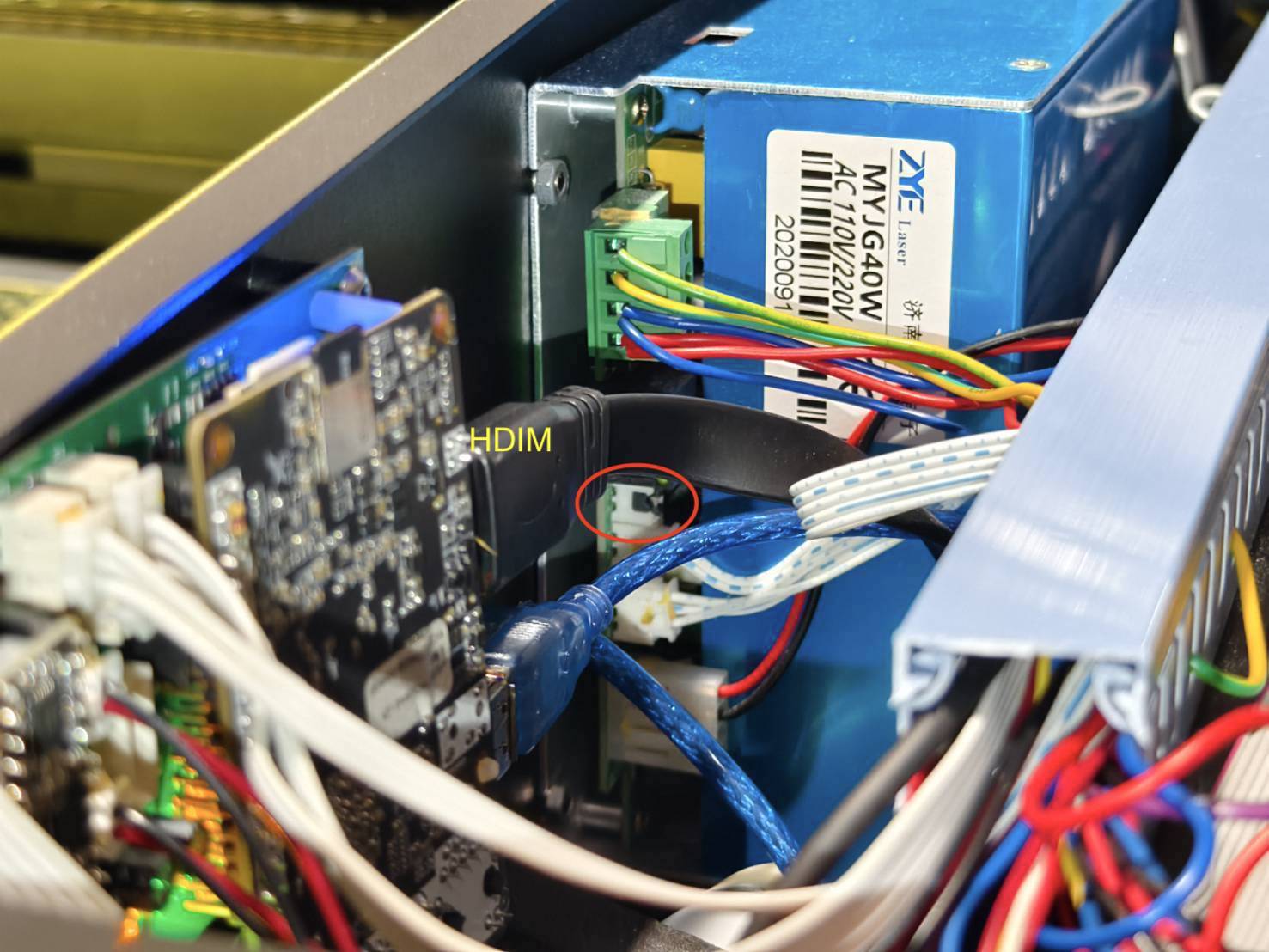

أوقف تشغيل الجهاز وتحقق مما إذا كان الموصل الأسود الصغير مُدخلًا بشكل صحيح.
(يمكن إزالة كابل HDMI إذا وجدت أنه يتداخل.)

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 5

• أعد توصيل كابل التحكم بالليزر.
  • موقع كابل التحكم بالليزر للوحة الرئيسية V18 باللون الأخضر


• • موقع كابل التحكم بالليزر للوحة الرئيسية V22/V23 باللون الأسود.


• شغّل الجهاز وأعد ضبط الجهاز إلى إعدادات المصنع.
  راجع المقالة، 5-18 إعادة ضبط المصنع.


• بعد إعادة الضبط، يرجى الانتقال إلى الخطوة 5.1.

الخطوة 5.1

استخدم شريطًا لاصقًا جديدًا مكونًا من طبقتين و قم بإجراء 5 نبضات لمعرفة ما إذا كان الشريط يحتوي على علامة حرق.
(يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)

حدد النتيجة والإجراء التالي المطلوب اتخاذه:

الخطوة 6

• استخدم شريطًا لاصقًا جديدًا مكونًا من طبقتين وضعه على المرآة الأولى.




• ارفع معدل الطاقة إلى 1.5 ضعف و قم بإجراء 5 نبضات لمعرفة ما إذا كانت علامة الحرق تصبح أقوى.
  (يرجى الرجوع إلى الأمثلة لتحديد نتيجة الشريط.)




حدد النتيجة والإجراء التالي المطلوب اتخاذه:

اتصل بدعم العملاء

يرجى اتباع التعليمات الواردة في الرابط أدناه للإبلاغ عن مشكلة بشكل صحيح إلى بائع التجزئة المحلي أو دعم FLUX. [اتصل بخدمة العملاء]

*المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي تُظهر مشكلة جهازك في هذه المقالة، ستكون ضرورية لمشاركتها مع بائع التجزئة أو دعم FLUX.

#END
