التوقيت الموصى به
يعتمد على قدرة الطاقة وساعات الاستخدام ودرجة حرارة الغرفة ودرجة حرارة الماء وظروف أخرى.
متى يجب استبدال الأنبوب؟
-
تدهور أنبوب الليزر.
-
تعطل أنبوب الليزر، والذي لا يصدر شعاع ليزر ويولد أيضاً صوت فرقعة. يُصنف أنبوب الليزر على أنه مستهلك، ومن المتوقع حدوث تدهور بسبب استخدام الطاقة ووقت التخزين وعوامل أخرى. كلما زاد إعداد الطاقة، كان تدهور أنبوب الليزر أسرع.
فيديو

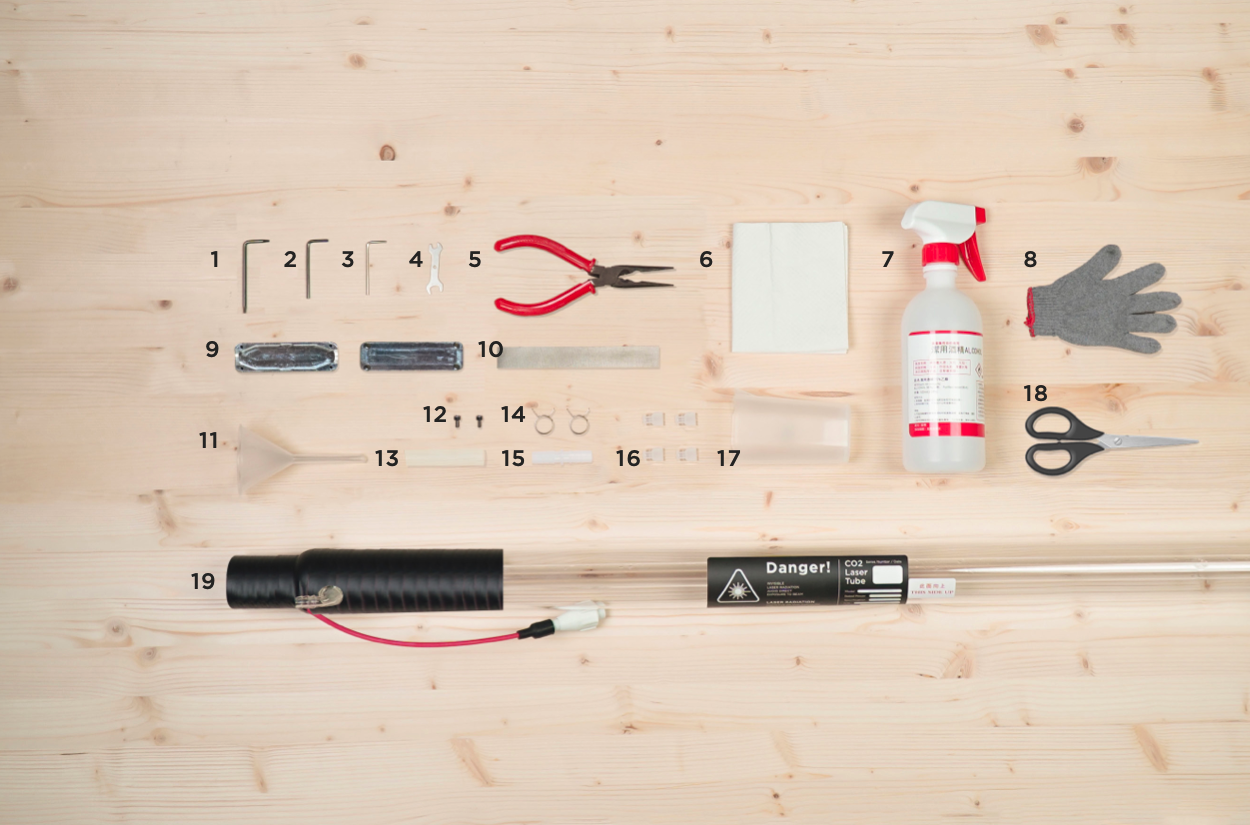

عناصر التجهيز
| التجهيز الذاتي | في صندوق الملحقات | في عبوة أنبوب الليزر |
|
5｜كماشة ذات رأس مدبب |
1｜مفك توركس | 8｜قفازات |
| 6｜منشفة ورقية أو قطعة قماش | 2｜مفتاح ألن 3 مم | 9｜علبة ألومنيوم |
| 7｜كحول 75%~99% | 3｜مفتاح ألن 2.5 مم | 10｜شريط نسيج موصل |
| 17｜خزان الماء | 4｜مفتاح ربط ثنائي الرأس | 12｜براغي علبة الألومنيوم*2 |
| 18｜مقص | 11｜قمع | 13｜خرطوم مياه |
| 20｜مكنسة كهربائية أو مسدس رش عالي الضغط *إذا كان لديك واحد، فهو أفضل. | 14 | مشبك خرطوم*2 | |
| 15｜وصلة خرطوم | ||
| 16｜سدادة خرطوم*4 | ||
|
19｜أنبوب الليزر |
خطوات الاستبدال
0. افصل الطاقة وافتح الهيكل
- يرجى فصل سلك الطاقة أولاً، ثم استبدل أنبوب الليزر.

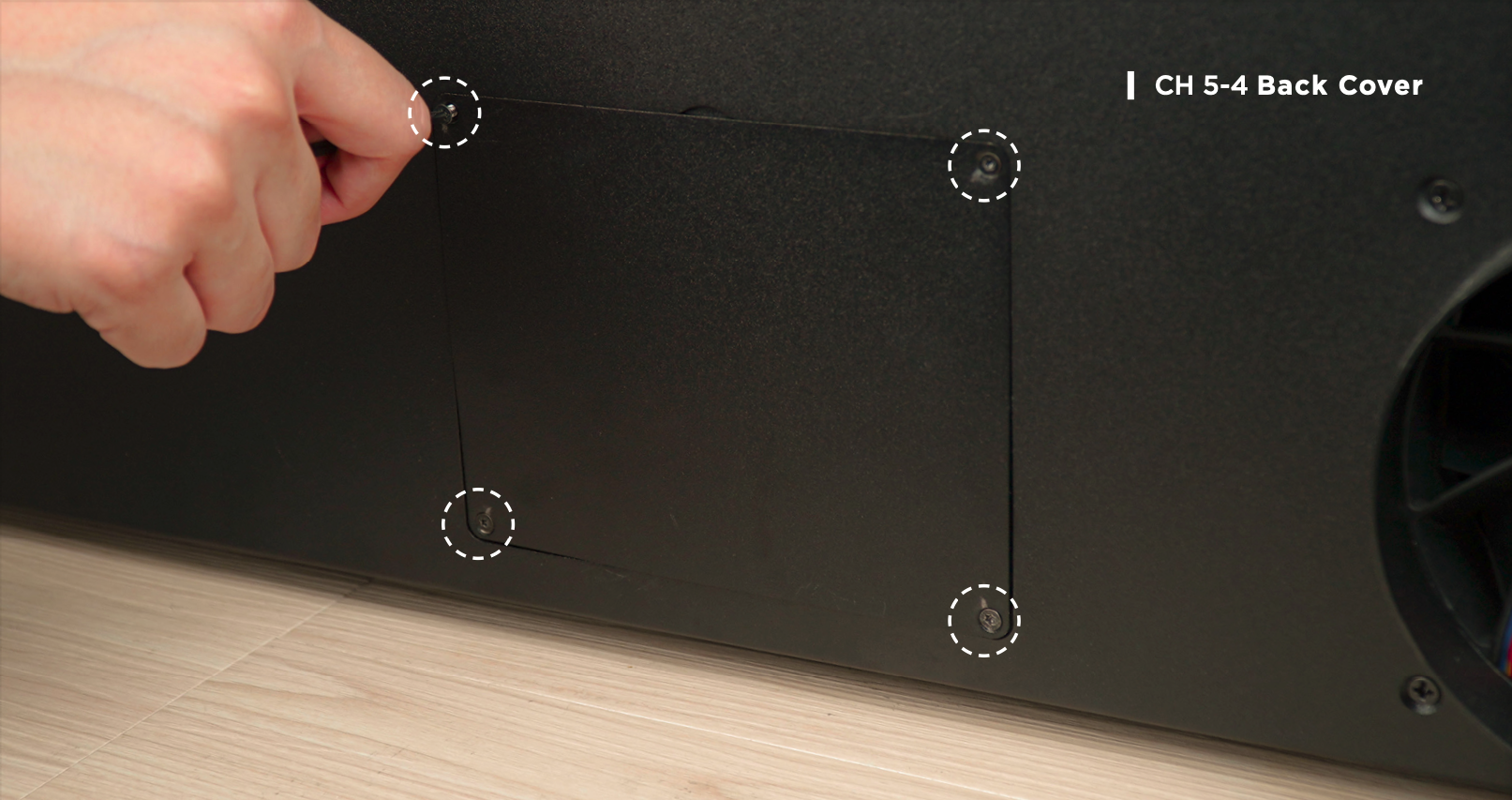

- يرجى استخدام مفك توركس لإزالة البرغيين على جانبي الغطاء الخلفي ورفع الغطاء.
- يمكنك إزالة الغبار من الهيكل الخلفي أولاً ثم استبدال أنبوب الليزر. استخدم مكنسة كهربائية أو مسدس هواء مضغوط لإزالة الغبار من الهيكل الخلفي، ثم استخدم منشفة ورقية أو قطعة قماش مع كحول لمسح المنطقة المتسخة وانتظر حتى يجف الهيكل قبل المتابعة في الخطوة التالية.

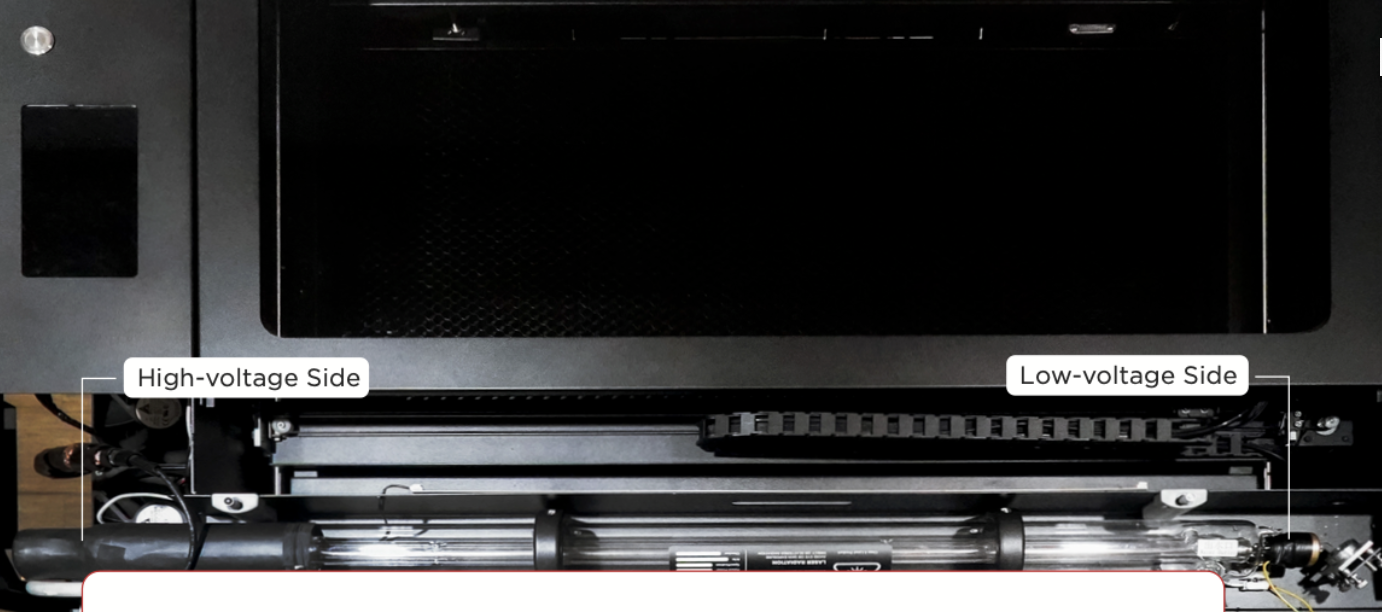

- لأنبوب الليزر طرفان. جانب الجهد العالي ("High-voltage") بالقرب من الشاشة وجانب الجهد المنخفض ("Low-voltage") بالقرب من المرآة العاكسة.
- يرجى وضع قطعة قماش أو منشفة ورقية على جانبي الجهد العالي والمنخفض لتجنب تلف الماكينة بسبب تسرب المياه.
1. افصل أسلاك أنبوب الليزر:
أ. اقطع وافصل
إذا لم تكن هذه هي المرة الأولى التي تستبدل فيها الأنبوب، فيرجى تخطي هذه الخطوة وإزالة الألومنيوم مباشرة باستخدام مفتاح ألن 2.5 مم.
- يرجى ارتداء القفازات المرفقة

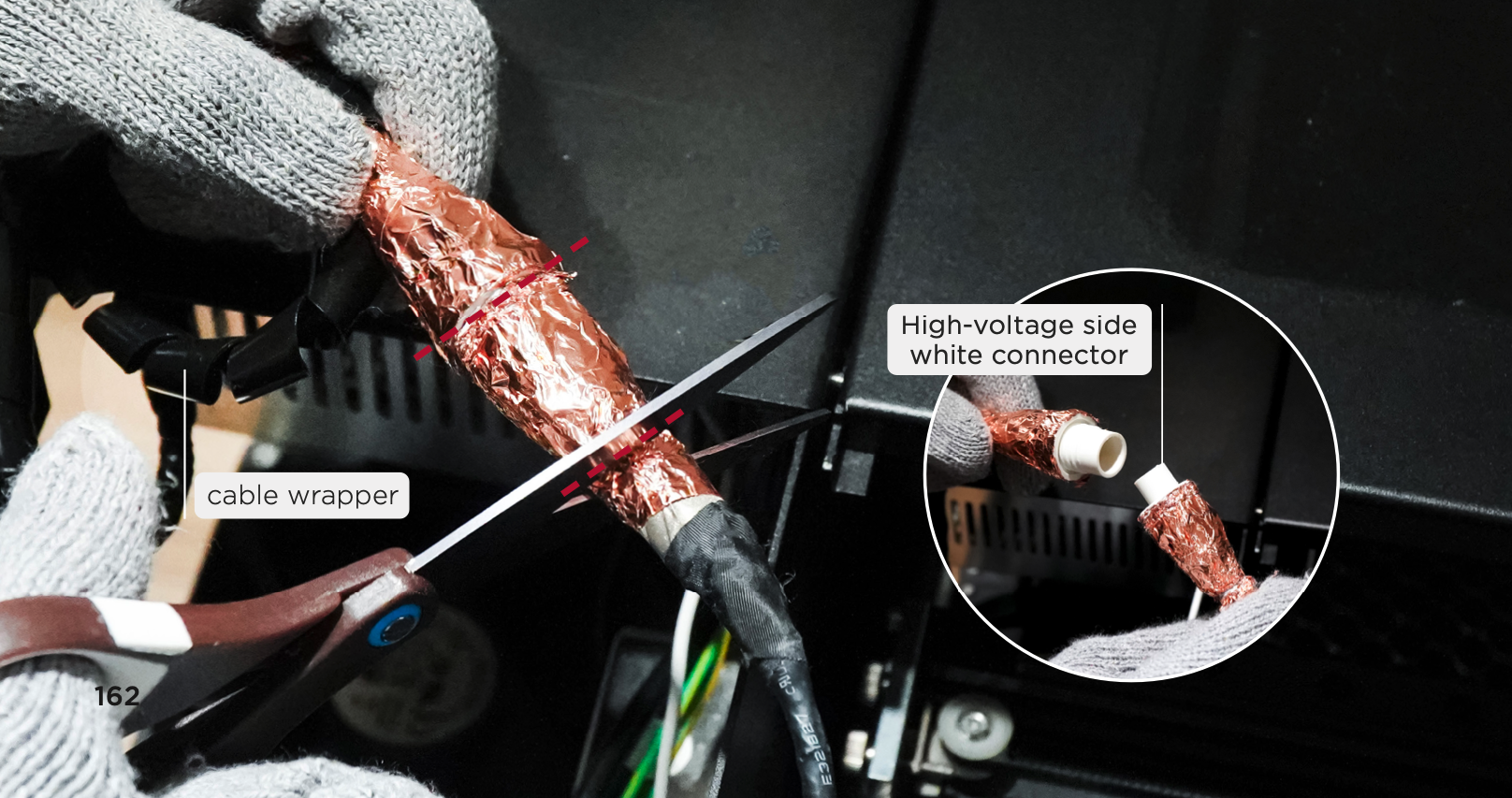

- أزل غلاف الكابل
- اقطع الجزء النحاسي بالمقص
- افصل الموصل الأبيض على جانب الجهد العالي
ب. افصل أسلاك أنبوب الليزر

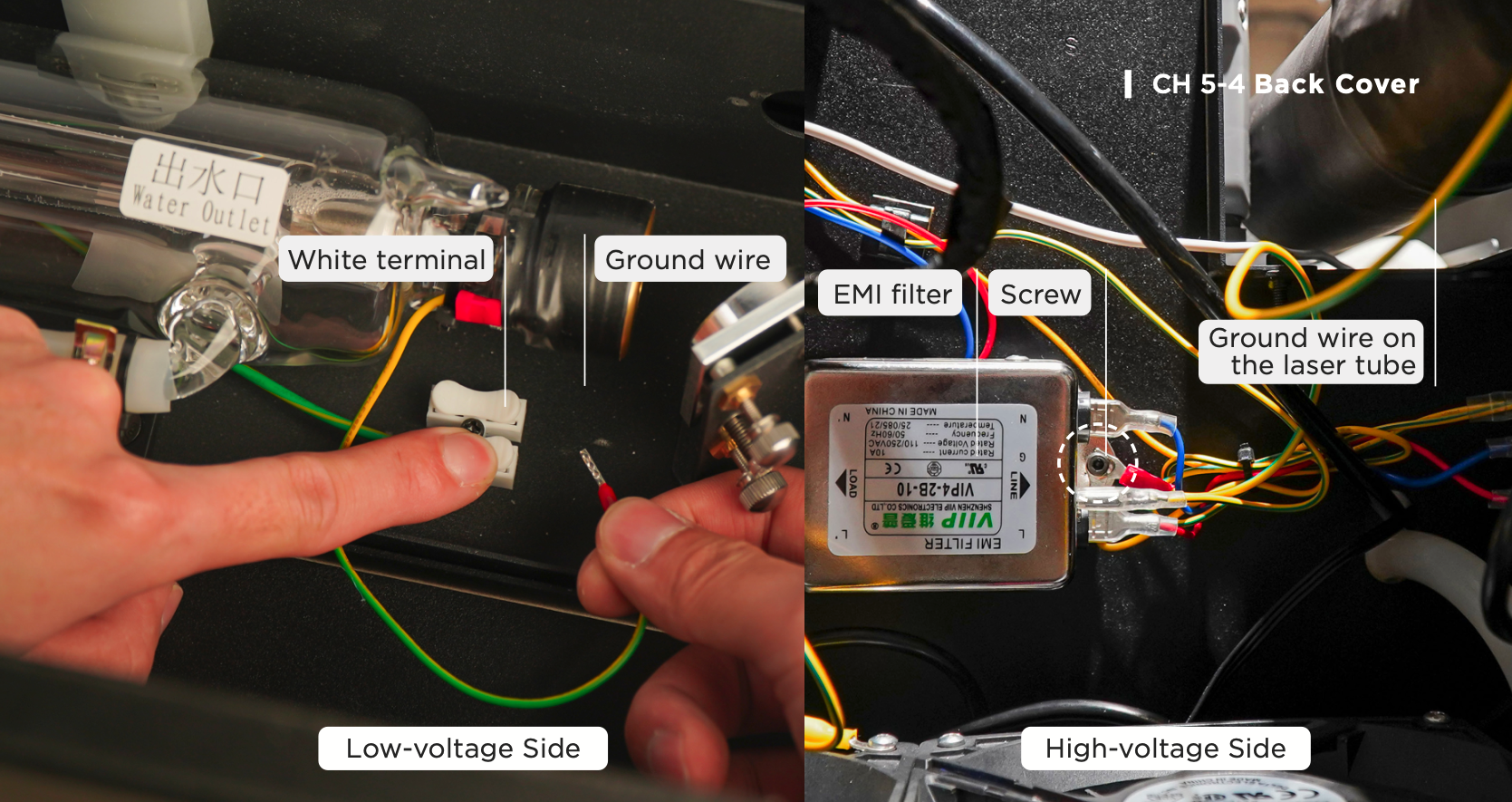

اضغط على الطرف الأبيض واسحب سلك الأرضي للخارج
ج. قم بإزالة سلك الأرضي على جانب الجهد العالي
استخدم مفتاح ألن 2.5 مم لفك البراغي في مرشح EMI. بعد ذلك، اسحب سلك الأرضي المتصل بأنبوب الليزر.
2. قم بفك حوامل أنبوب الليزر

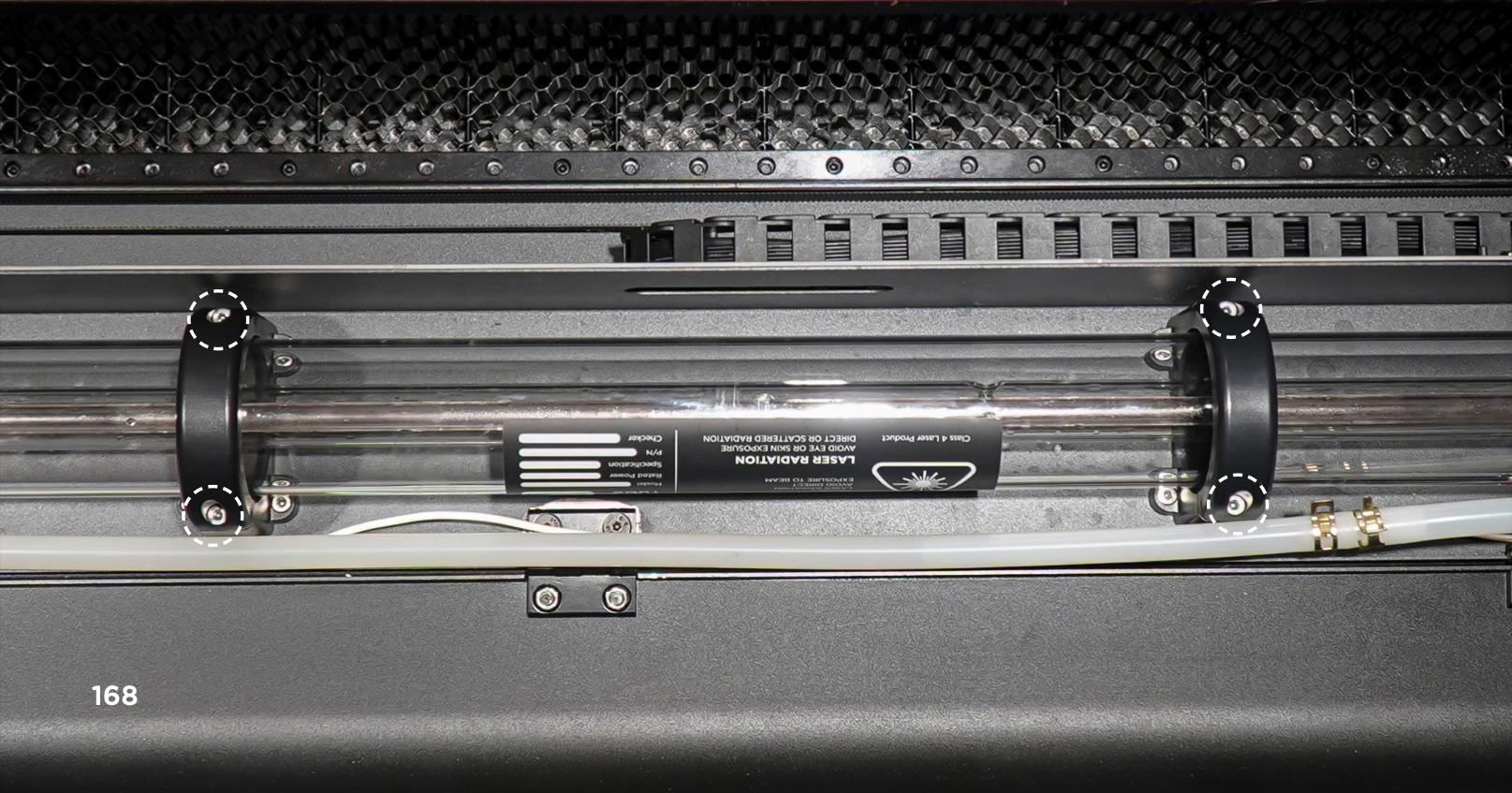

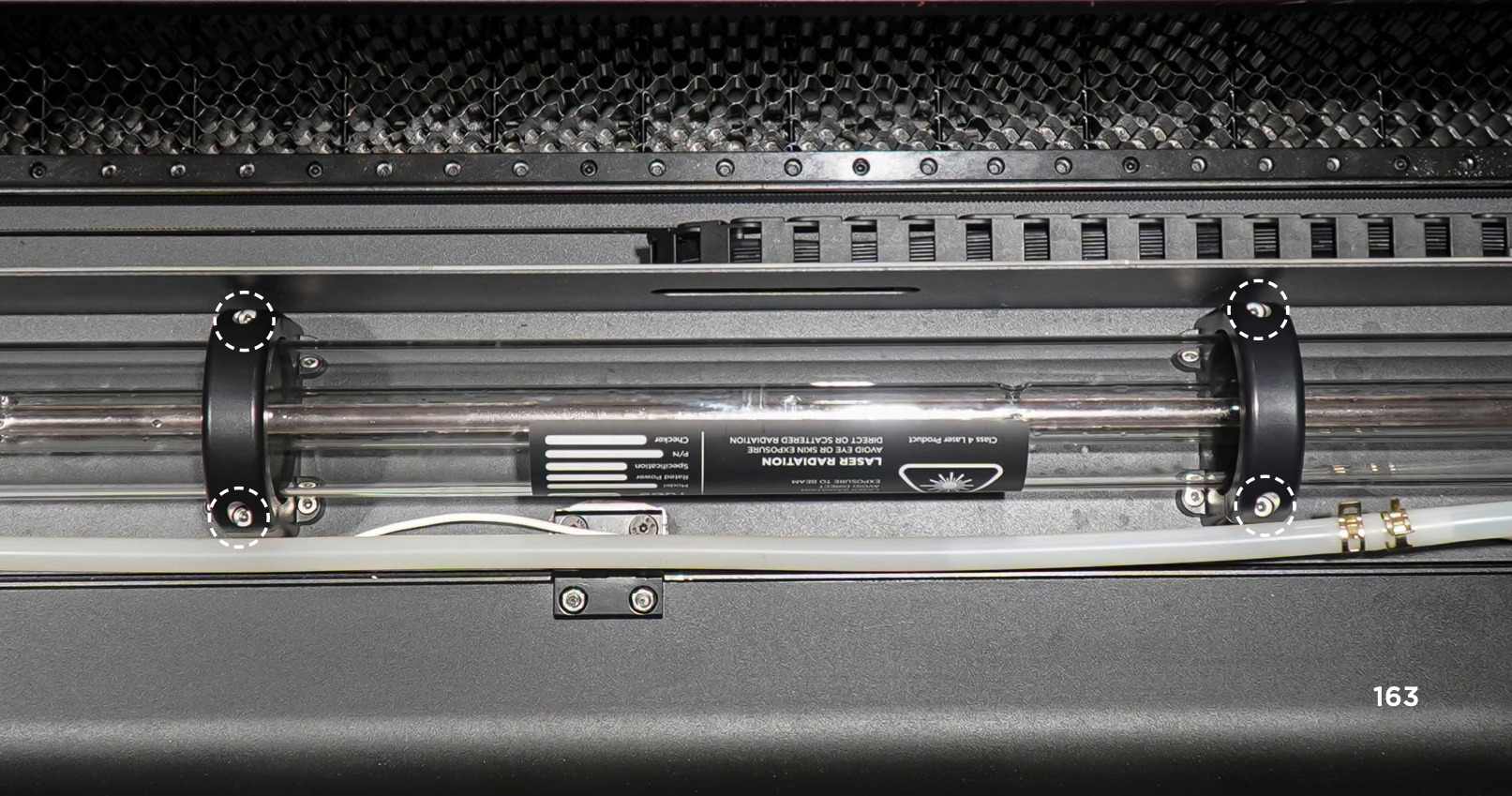

استخدم مفتاح ألن 3 مم لفك إجمالي 4 براغي على حوامل أنبوب الليزر.
3. افصل خراطيم المياه
أ. انتقل إلى جانب الجهد المنخفض.

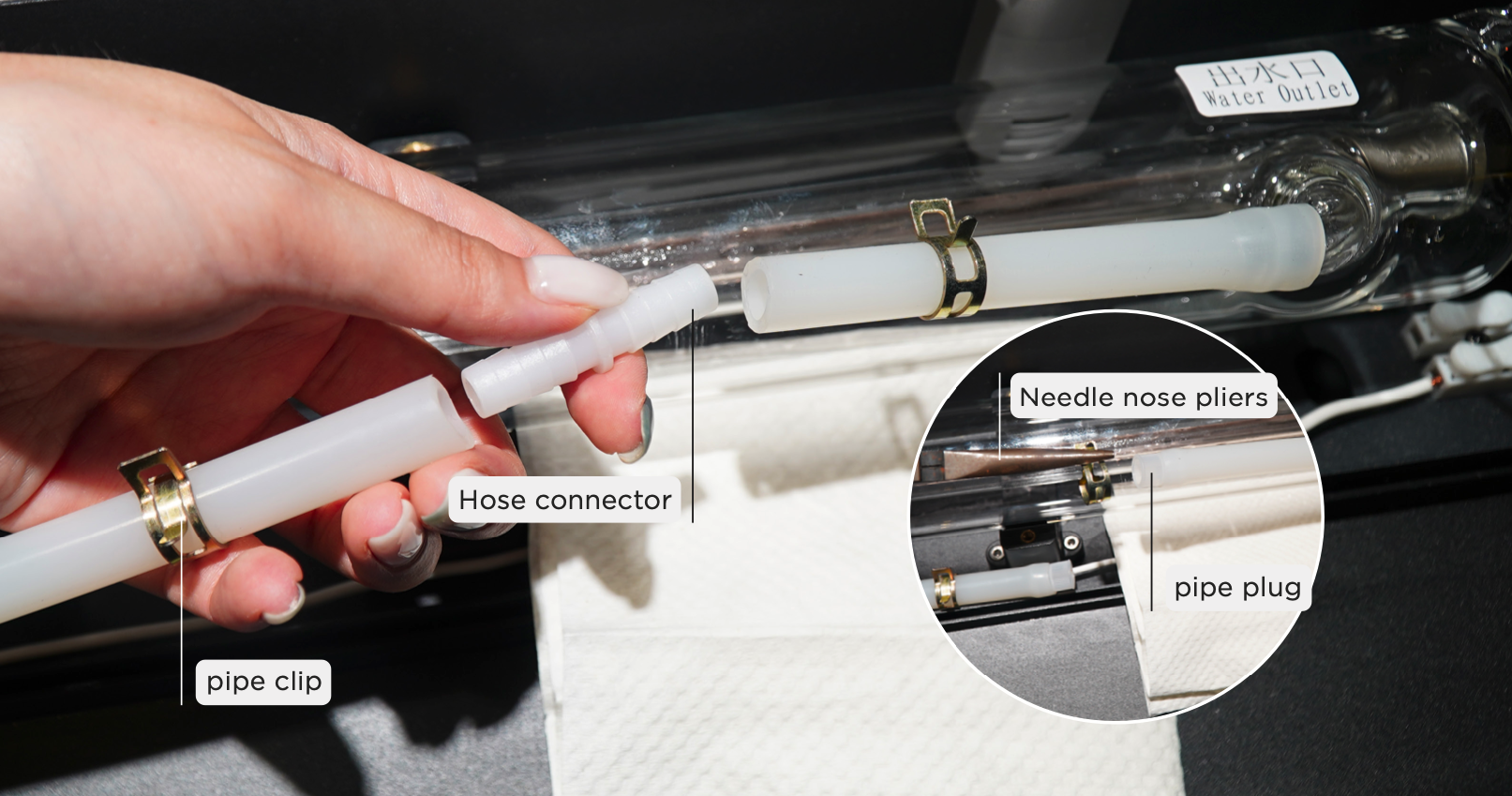

- ادفع المشبك للخارج باستخدام كماشة ذات طرف مدبب
- قم بإزالة وصلة الخرطوم وضعها جانبًا للاستخدام لاحقًا
- قم بإزالة مشبك الأنبوب الموجود على الخرطوم القصير وضعه جانبًا للاستخدام لاحقًا

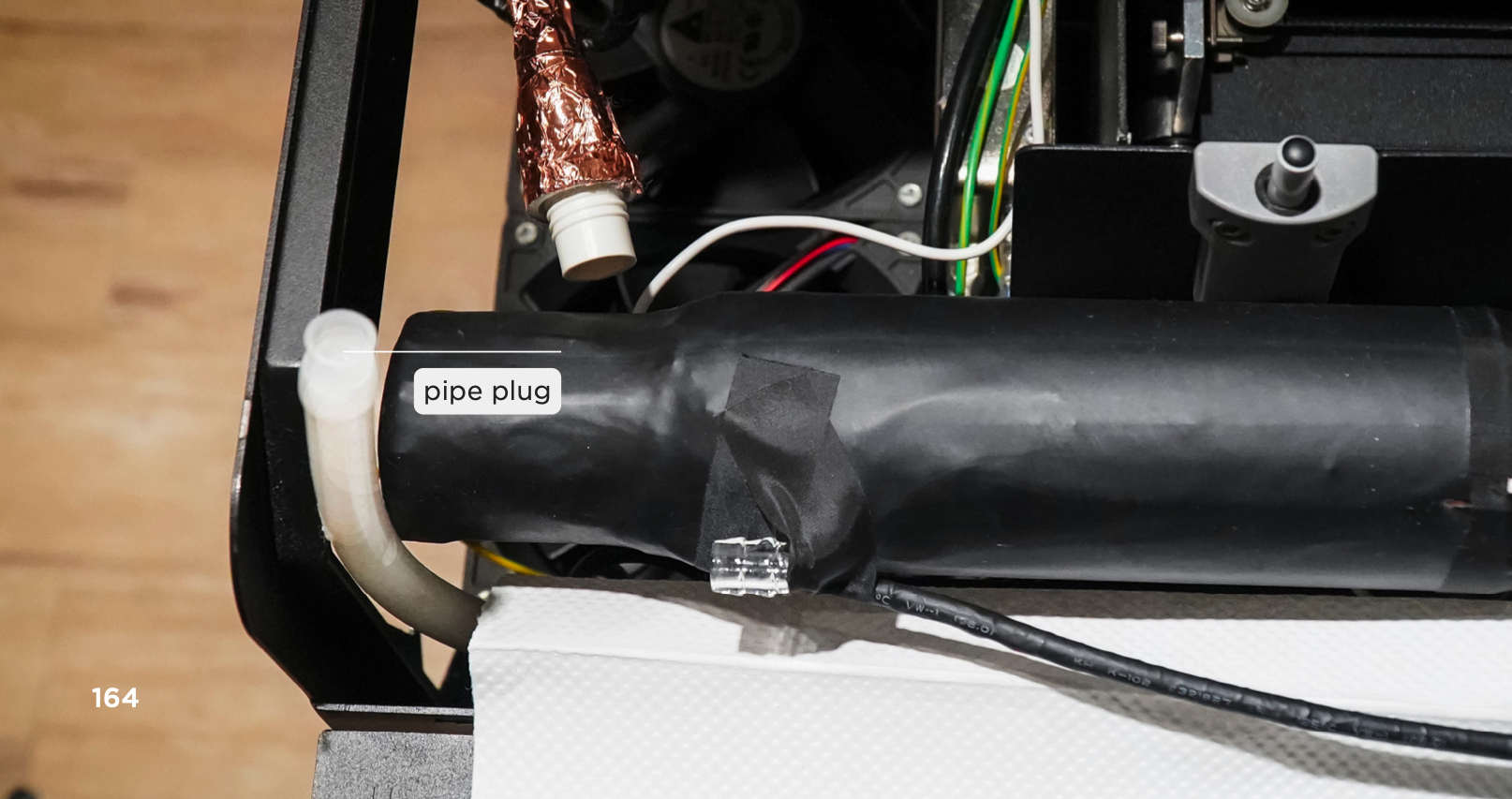

- تأكد من إدخال فتحتي أنبوب المياه في سدادة الأنبوب لتجنب تسرب المياه.
ب. افصل أنبوب المياه من جانب الجهد العالي
يمكن لأنبوب الليزر التحرك من مقاعد حامل الأنبوب إلى الغطاء الخلفي، مما يسهل سحب الأنبوب للخارج.
ج. أدخل سدادة الأنبوب بعد الفصل
د. أدخل أنبوب المياه المرفق وقم بتوصيله بمدخل المياه لأنبوب الليزر لتجنب تسرب المياه
⚠️ تجنب ملامسة أجزاء الماكينة للمياه. في حالة تسرب المياه أو انتشارها، اترك الماكينة تجف تمامًا قبل بدء التشغيل.
4. قم بإزالة أنبوب الليزر
5. ضع أنبوب الليزر الجديد وخرطوم المياه

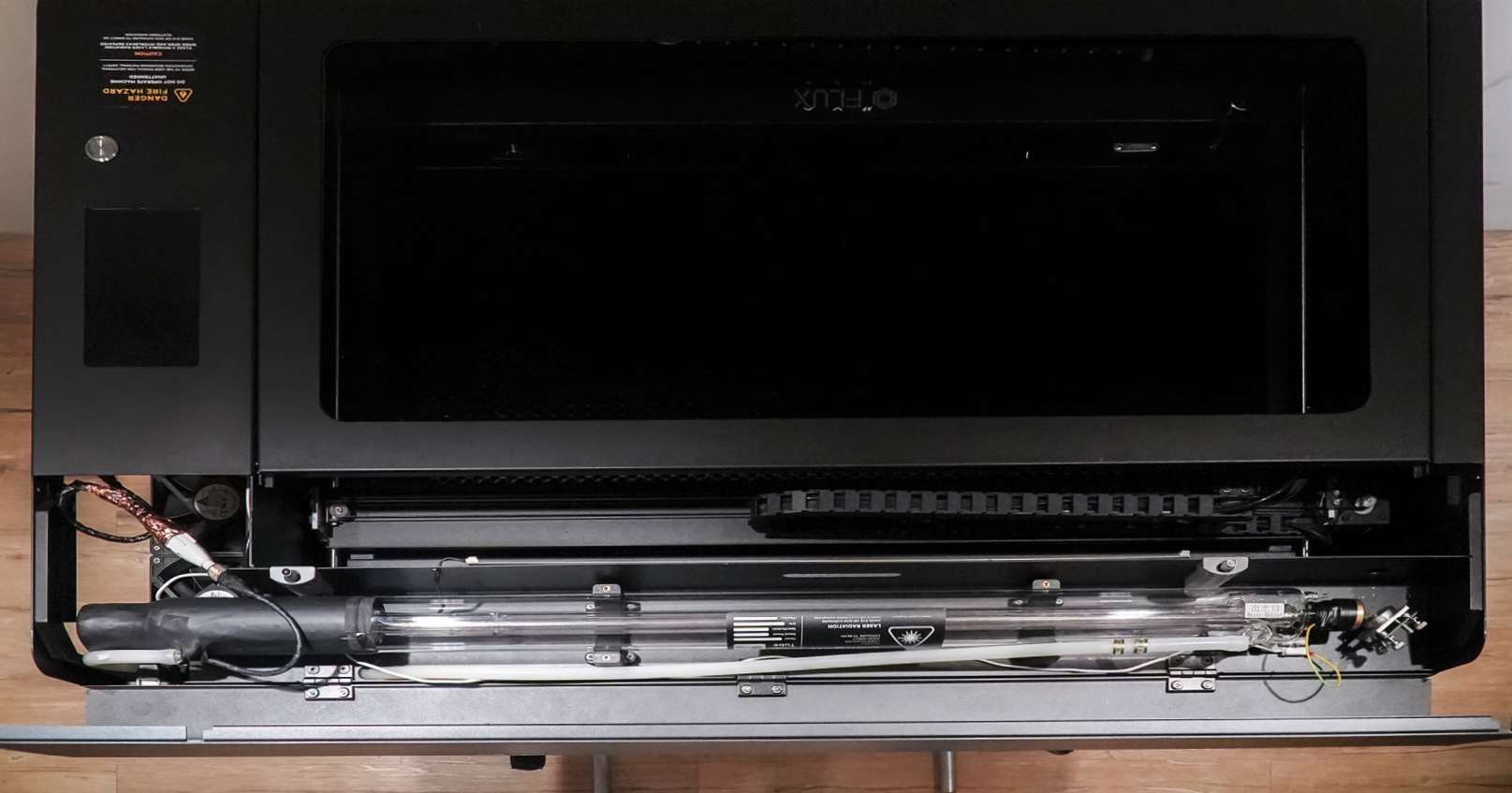

أ. ضع أنبوب الليزر حسب الصورة
ب. قم بإزالة سدادة أنبوب المياه على جانب الجهد العالي وقم بتوصيل أنبوب المياه بأنبوب الليزر

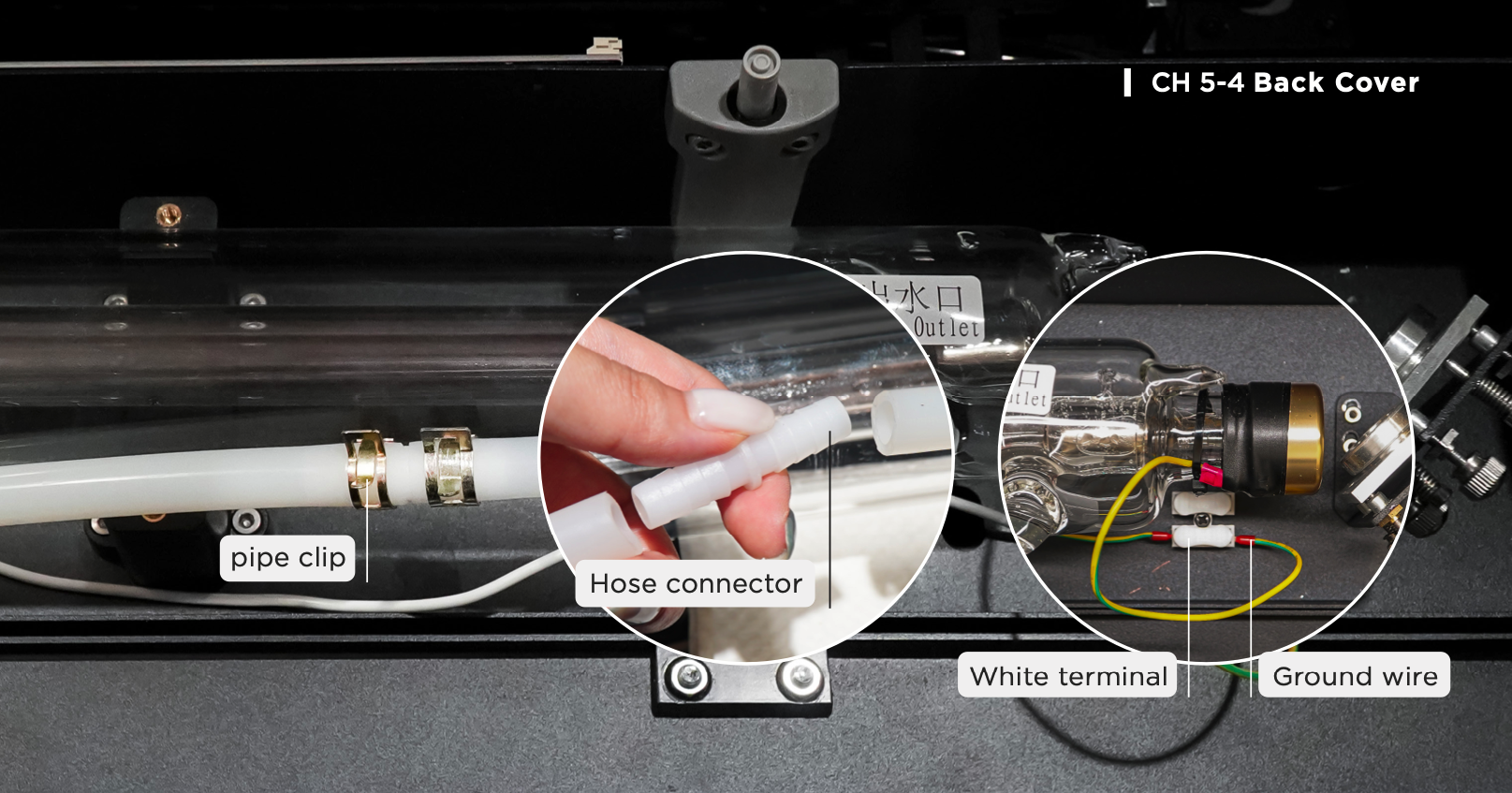

ج. انتقل إلى جانب الجهد المنخفض > قم بإزالة سدادة الأنبوب > قم بتركيب مشبك الأنبوب على أنبوب المياه الأقصر > أدخل موصل الخرطوم > استخدم كماشة ذات رأس إبري لتحريك مشابك الأنابيب نحو جانب التوصيل لمنع تسرب المياه.
د. اضغط على الطرف الأبيض لأسفل وأدخل سلك التأريض > حرر الطرف الأبيض > اسحب سلك التأريض برفق للتحقق من أنه متصل بإحكام.

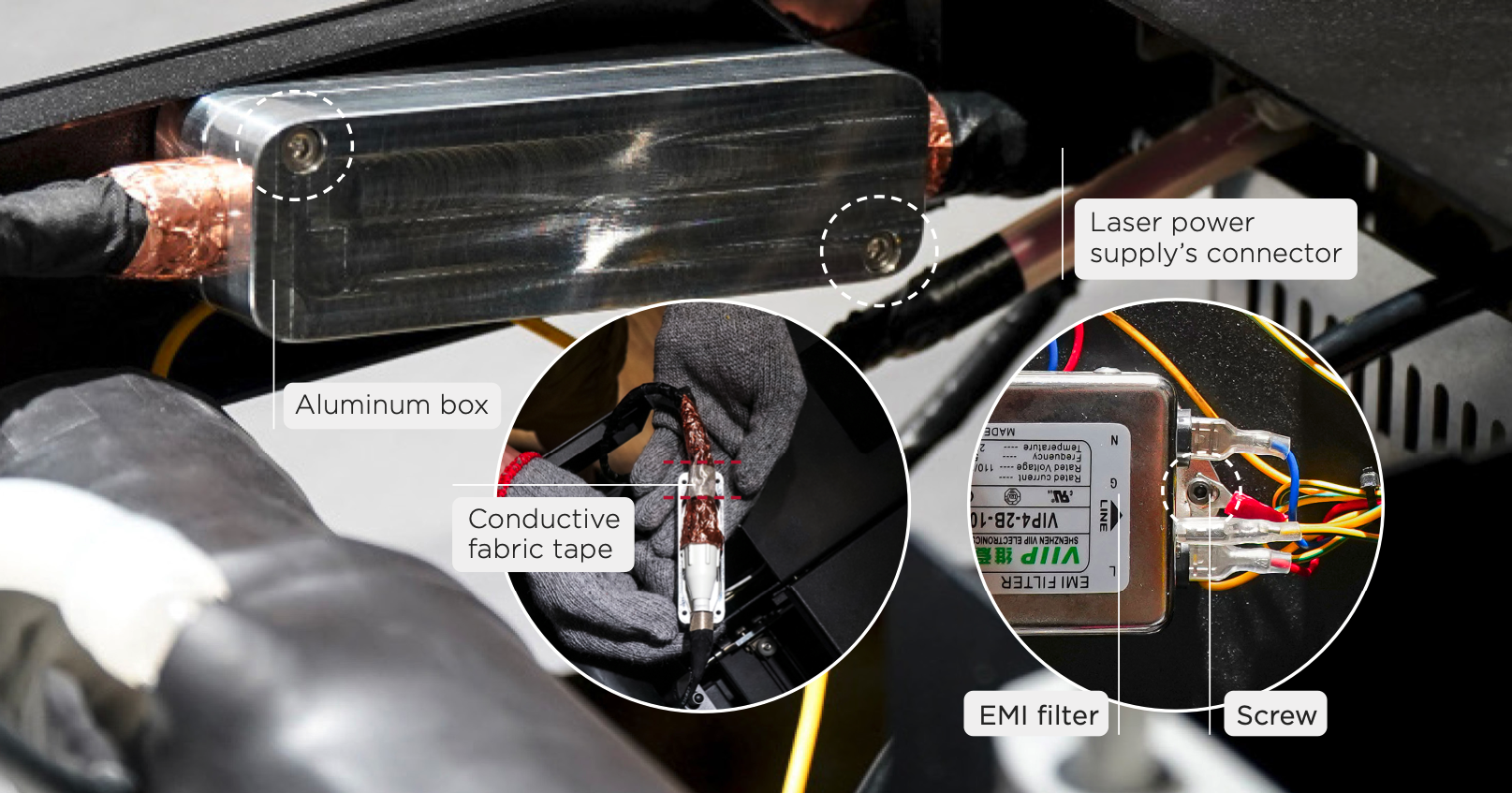

6. ضع شريط قماش موصل للكهرباء؛ قم بتركيب الصندوق الألومنيوم وتوصيل سلك التأريض

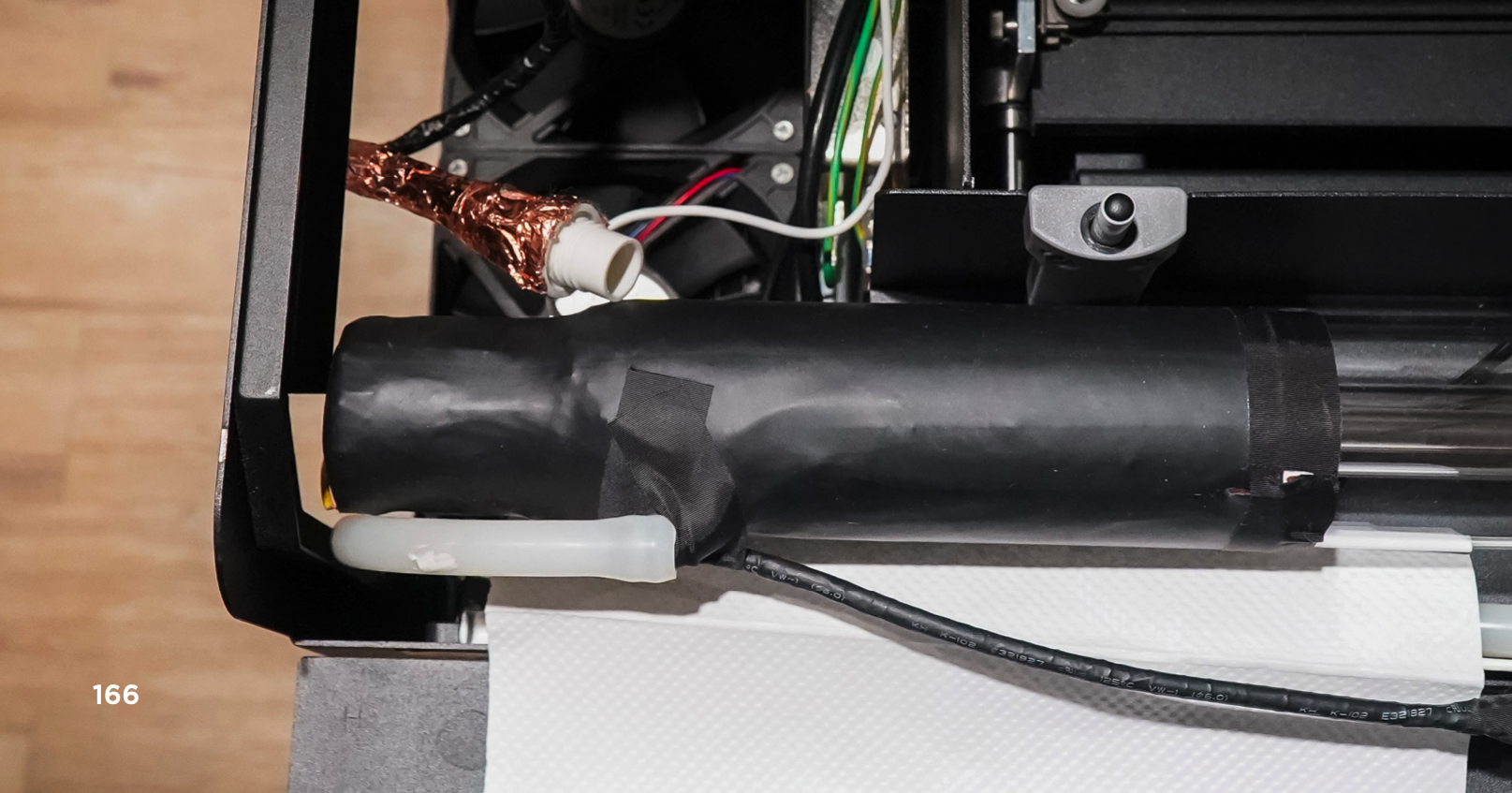

أ. قم بتوصيل الموصل الأبيض على الجانب عالي الجهد وضع شريط القماش الموصل على موصل مزود الطاقة لأنبوب الليزر
ب. ضع الموصل الأبيض في الصندوق الألومنيوم، وقم بتركيبه على الغطاء، وأحكم ربط البراغي باستخدام مفتاح ألين 2.5 مم. (يمكن وضع الصندوق عشوائيًا في الفراغ طالما أن الكابل والأسلاك غير مثنية أو ملتوية.)
ج. أدخل سلك التأريض على الجانب عالي الجهد لأنبوب الليزر في موضع البراغي على مرشح EMI > أحكم ربط البرغي.
7. أحكم ربط حوامل أنبوب الليزر مرة أخرى

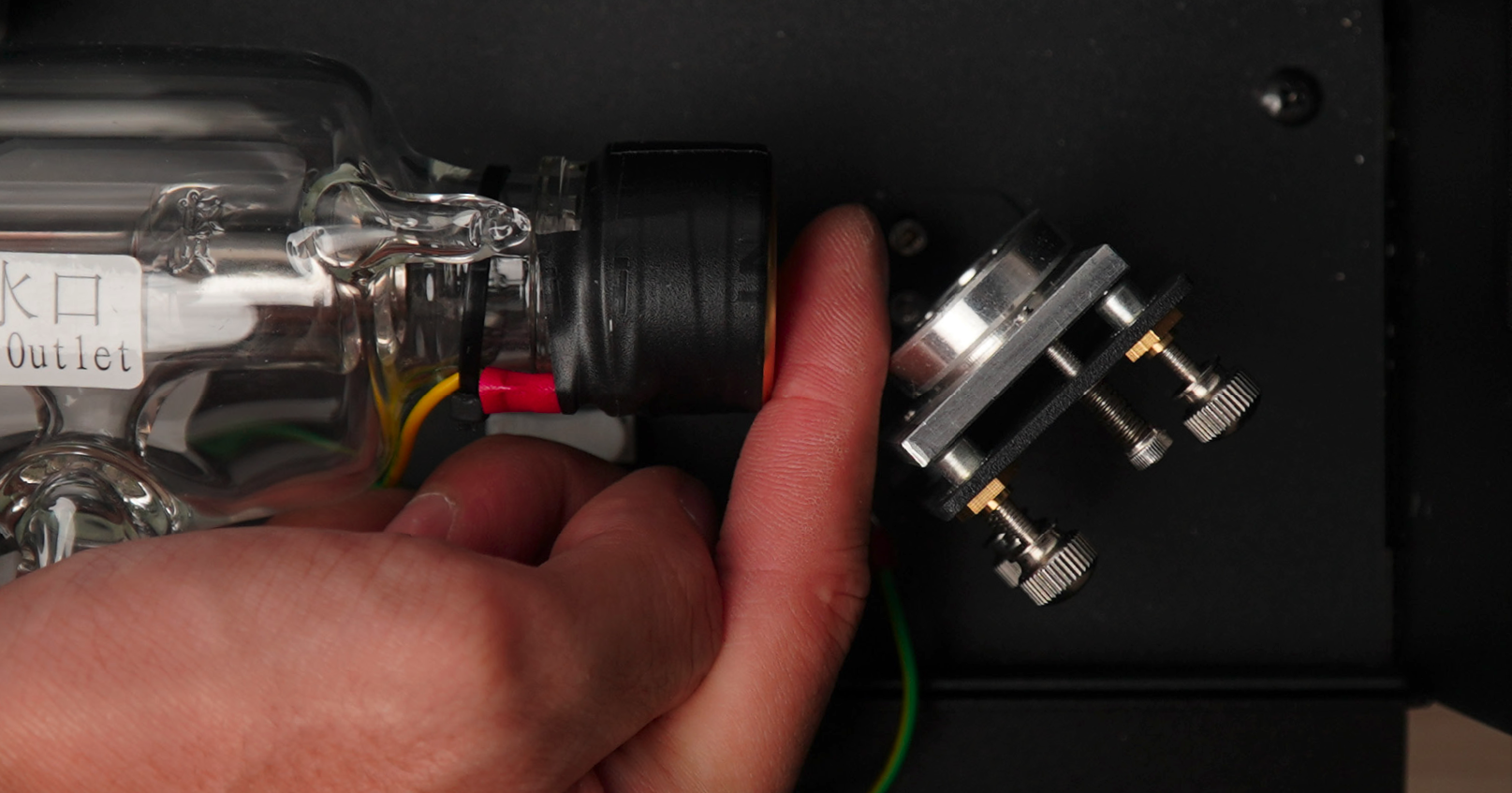

أ. ضع أنبوب الليزر في مكانه، مع ترك مسافة إصبع بين الطرف الخلفي، حوالي 15 مم من نهاية أنبوب الليزر إلى المرآة العاكسة الأولى > تأكد من عدم وجود ثنيات أو التواءات في خراطيم المياه
ب. استخدم مفتاح ألين 3 مم لإحكام ربط 4 براغي بإجمالي على حوامل أنبوب الليزر > قم بهز أنبوب الليزر برفق للتأكد من أنه لن يتحرك من مكانه.
8. قم بتوصيل سلك الطاقة وتشغيل الماكينة
بعد التأكد من صحة التركيب، يمكنك توصيل سلك الطاقة وتشغيل الماكينة.
9. أخرج مضخة الماء
استخدم مفك براغي Torx لفك أربعة براغي على غطاء مضخة الماء > أخرج مضخة الماء.
10. إضافة الماء

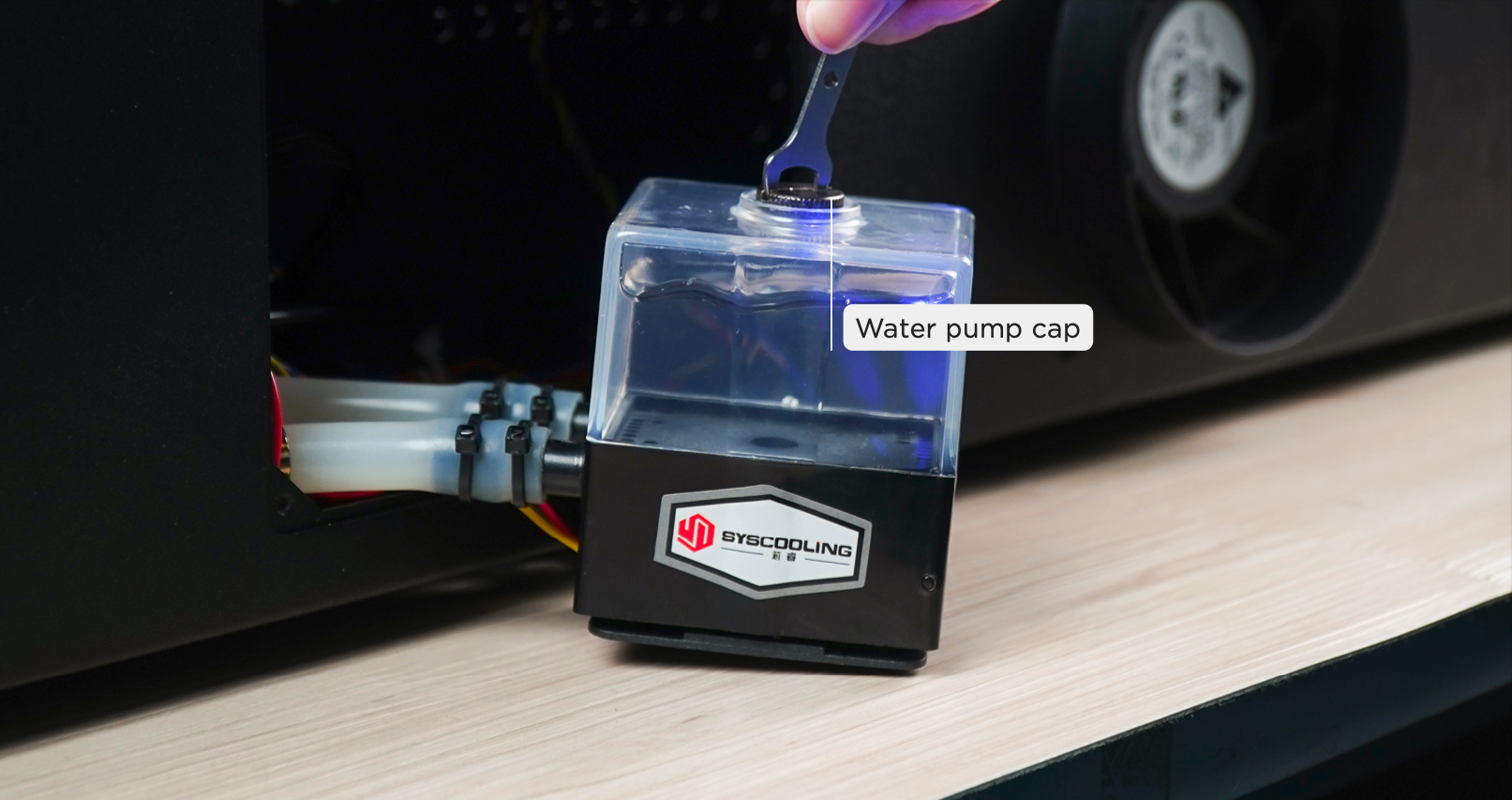

- استخدم مفتاح ربط ذو رأسين لفتح غطاء مضخة الماء
- ضع القمع
- املأ مضخة الماء بالماء المقطر
- انقر على "الصيانة" على الشاشة
- انقر على "المضخة" بعد انتهاء رأس الليزر من التوطين على المحورين X و Y.

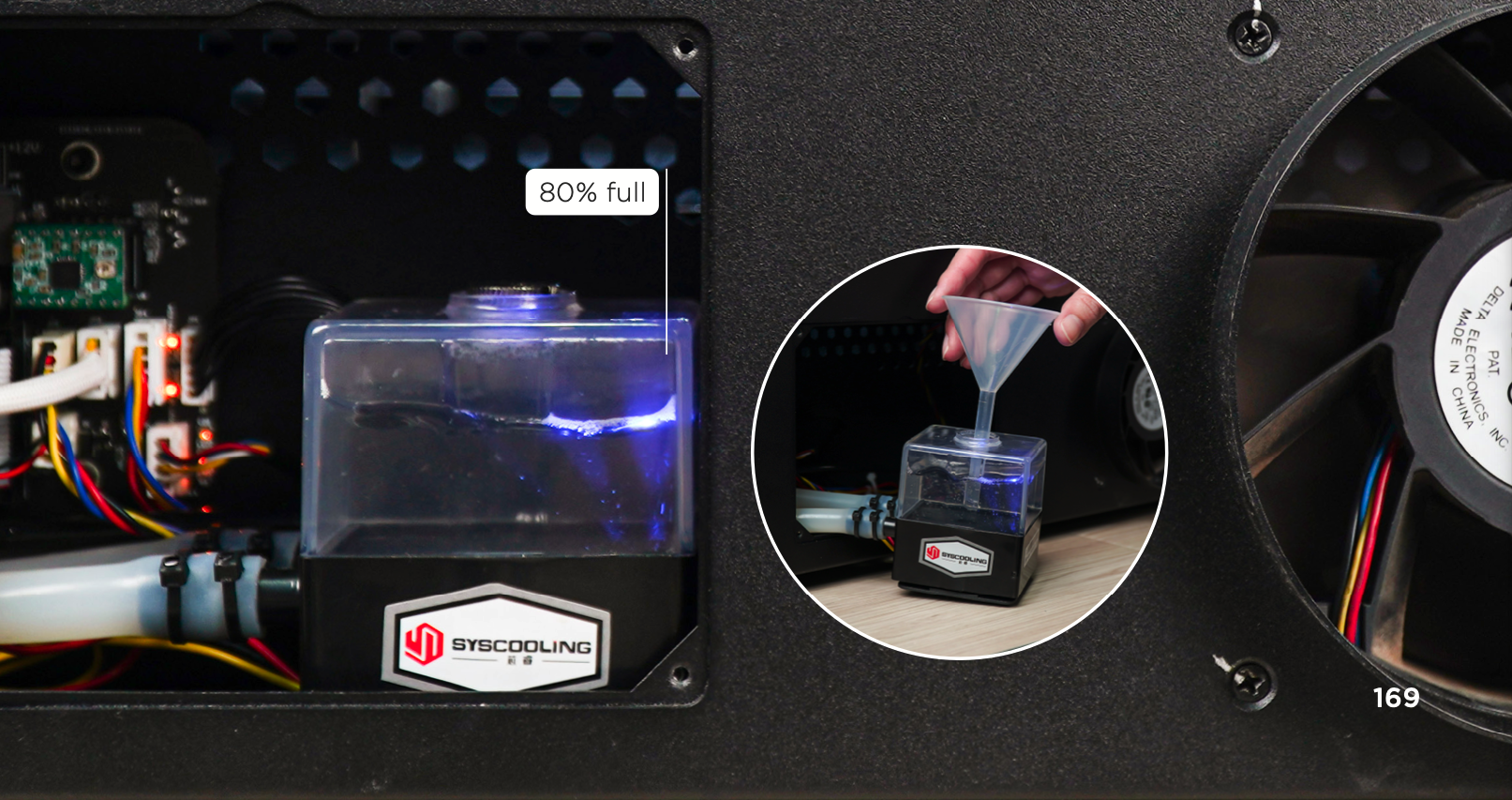

- سيبدأ ماء التبريد في الدخول إلى أنبوب الليزر، وسينخفض مستوى الماء في مضخة الماء. استمر في إضافة الماء حتى يصل مستوى مضخة الماء إلى 80٪ من خزان الماء ولا ينخفض مستوى الماء بسبب الإضافة في أنبوب الليزر.
11. أحكم ربط غطاء مضخة الماء وأعد تركيب الغطاء
- استخدم مفتاح ربط ذو رأسين لإحكام ربط غطاء مضخة الماء مرة أخرى
- ضع المضخة في مكانها الأصلي
- أحكم ربط البراغي الأربعة لغطاء مضخة الماء مرة أخرى باستخدام مفك براغي Torx.
⚠️
1. تأكد من عدم وجود ثنيات أو التواءات في خراطيم الماء لتجنب التأثير على تدفق الماء.
2. يرجى استخدام الماء المقطر لتجنب الشوائب التي تؤثر على كفاءة التبريد بالماء.
3. وجود الكثير من فقاعات الهواء داخل أنبوب الليزر سيؤثر على كفاءة تبديد الحرارة. يوصى بملء الماء بنسبة تزيد عن 80٪ أو الضغط على خرطوم الماء عند إضافة الماء، لتقليل احتمالية تكون فقاعات الهواء.
4. يرجى مراقبة مستوى الماء بعناية لتجنب الفيضان.
5. يرجى عدم لمس المنطقة القريبة من الجانب عالي الجهد لأنبوب الليزر بعد توصيل سلك الطاقة لتجنب التعرض لصدمة كهربائية.
6. عند استخدام صفحة "الصيانة"، تجنب لمس مفتاح الليزر أو وضع يدك عند نهاية ذيل أنبوب الليزر.
7. إذا تعذر تشغيل مضخة المياه، يرجى الاتصال بالبائع الذي اشتريت منه الجهاز.
8. بعد نقل أنبوب الليزر، محاذاة المسار البصري يجب إجراؤها.
