التردد الموصى به
يجب فحص مسار الضوء شهريًا وإعادة محاذاته عند الضرورة.
علامات عدم محاذاة مسار الضوء:
- عدم القدرة على قطع المواد باستخدام معدل الطاقة والسرعة الافتراضيين في Beam Studio.
- الحصول على نتائج حفر سيئة بحيث تكون أنماط الحفر في منطقة معينة أخف أو أعمق من المناطق الأخرى، أو تصبح أخف أو أعمق في اتجاه معين.
- مقطع القطع على المادة غير عمودي بعد القطع.
يرجى اتباع الخطوات أدناه للتحقق من مسار الضوء وإعادة محاذاته عند الضرورة:
الخطوة 1 - إعداد الأدوات
مضمّن في صندوق الملحقات:
1｜مفتاح سداسي 2.5 مم
2｜مفك براغي Torx
3｜مفتاح ذو رأسين
4｜شريط لاصق ذو وجهين
تحضير ذاتي:
1｜مسحات قطنية
2｜بخاخ معقم / بخاخ كحول
3｜زردية
الخطوة 2 - تعلم كيفية إصدار نبضة
أ. قم بتشغيل الجهاز.
ب. أغلق الغطاء.
ج. ادخل وضع الصيانة وانتظر حتى تكتمل عملية العودة إلى الوضع الأصلي.
د. ابحث عن زر النبض.
هـ. ضغطة واحدة = نبضة واحدة، ضغطتان = نبضتان، وهكذا.
#يرجى دائمًا إطلاق النبضات عندما يكون غطاء الباب مغلقًا.
الخطوة 3 - فتح الغطاء الخلفي لجهاز HEXA
استخدم مفك براغي Torx لفك هذين البرغيين على جانبي الجهاز، وبعد ذلك يمكن فتح الغطاء الخلفي.
الخطوة 4 - تعرف على المواقع
يرجى التعرف على المواقع:
- المرآة العاكسة الأولى
- المرآة العاكسة الثانية
- المرآة العاكسة الثالثة
- 7 مواقع على سطح العمل سيتم نقل رأس الليزر إليها أثناء الفحص.
الخطوة 5 - تنظيف جميع المرايا والعدسات المركزة
يرجى اتباع التعليمات في الرابط أدناه لتنظيف جميع المرايا والعدسات.
4-6 تنظيف المرايا والعدسات
الخطوة 6 - فحص نقطة الليزر على المرآة الأولى
تهدف هذه الخطوة إلى التحقق مما إذا كان أنبوب الليزر والجهاز في حالة جيدة.
نظرة عامة على الخطوة:
الخطوة 6-1 - وضع الشريط اللاصق وإصدار النبضات
ضع شريطًا لاصقًا مزدوج الوجه من طبقتين على المرآة الأولى، أغلق الغطاء الخلفي, وقم بإطلاق خمس نبضات.
الخطوة 6-2 - تحقق منشكل النقطة على الشريط اللاصق
من الجيد أن يكون الشكل دائريًا قدر الإمكان، وينبغي حرق الشريط اللاصق المزدوج الأول في المقدمة.
مثال جيد:
مثال سيء:
الخطوة 6-3 - جمع شريط المرآة الأولى
ضع شريط المرآة الأولى على قطعة من الورق. اكتب الموضع وعدد النبضات كما في الصورة أدناه.
الخطوة 6-4 - استكشاف الأخطاء وإصلاحها وإعداد التقارير
إذا كانت النقطة غير دائرية، أو ضعيفة، أو مشابهة للأمثلة السيئة أعلاه، ارفع معدل الطاقة إلى x2.0 وانظر ما إذا كان ذلك يحسّن الأمر:
-
إذا أصبحت النقطة أكثر سطوعًا، فقد يشير ذلك إلى تراجع أداء أنبوب الليزر. يمكنك إكمال عملية محاذاة المسار البصري مع زيادة معدل الطاقة، أو يمكنك الاتصال بالموزع المحلي وإبلاغه باحتمال تراجع أداء الأنبوب.
-
إذا لم تصبح النقطة أقوى أو كان لا يزال لها شكل غريب، فاتصل ببائع التجزئة المحلي للحصول على مزيد من المساعدة.
(يرجى مشاركة صورة نتيجة النبض على المرآة الأولى مع بائع التجزئة الخاص بك.)
الخطوة 7 - فحص المسار من المرآة الأولى إلى المرآة الثانية
الهدف من هذه الخطوة هو التحقق مما إذا كان مسار الضوء محاذيًا من المرآة الأولى إلى المرآة الثانية.
نظرة عامة على الخطوة:

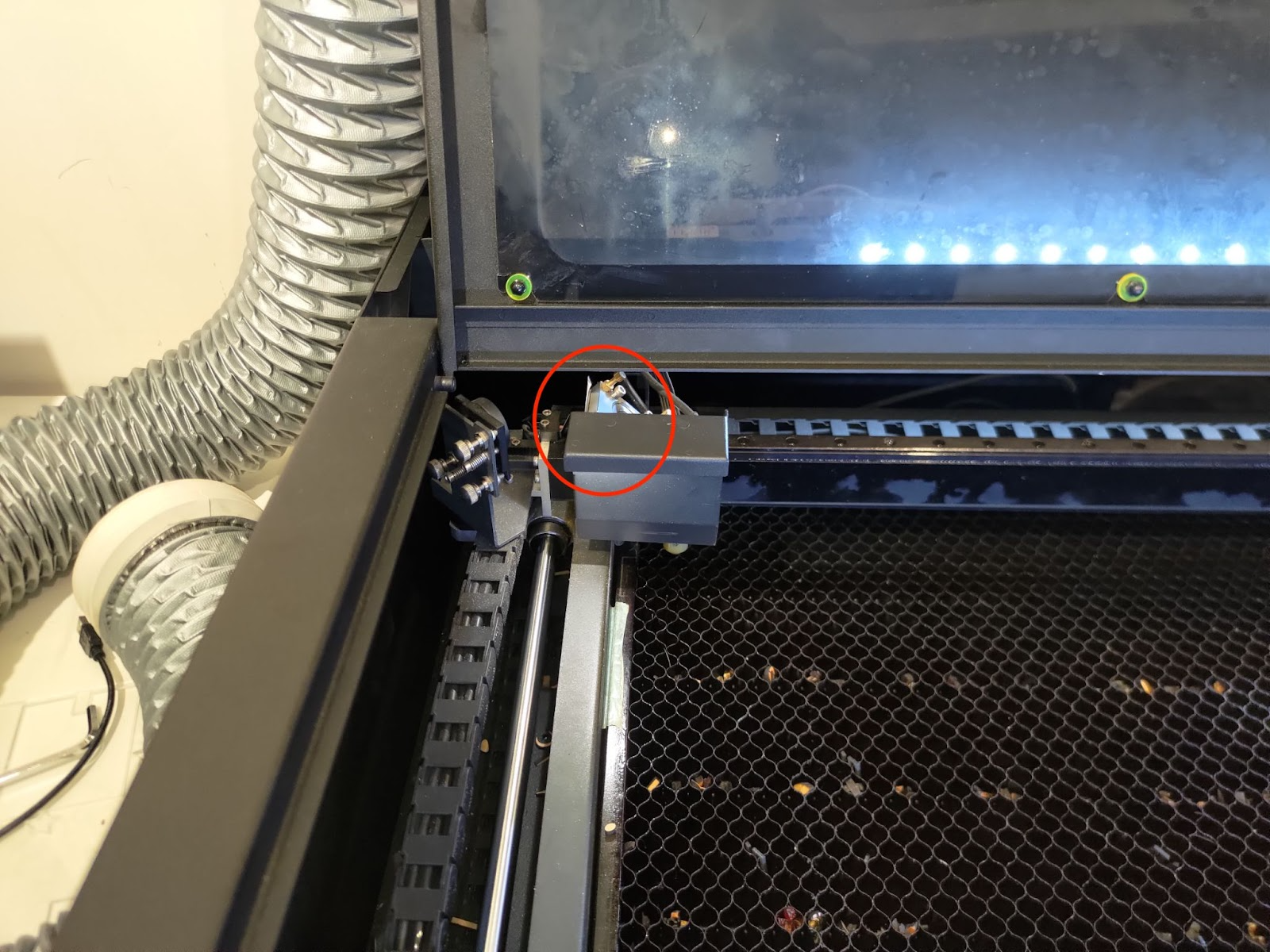

الخطوة 7-1 - إنشاء النقطة الأولى للموضع العلوي الأيسر
ضع شريطًا لاصقًا مزدوج الطبقة على المرآة الثانية وحرك رأس الليزر إلى الزاوية العلوية اليسرى.
قم بإطلاق ثلاث نبضات لإنشاء النقطة الأولى.

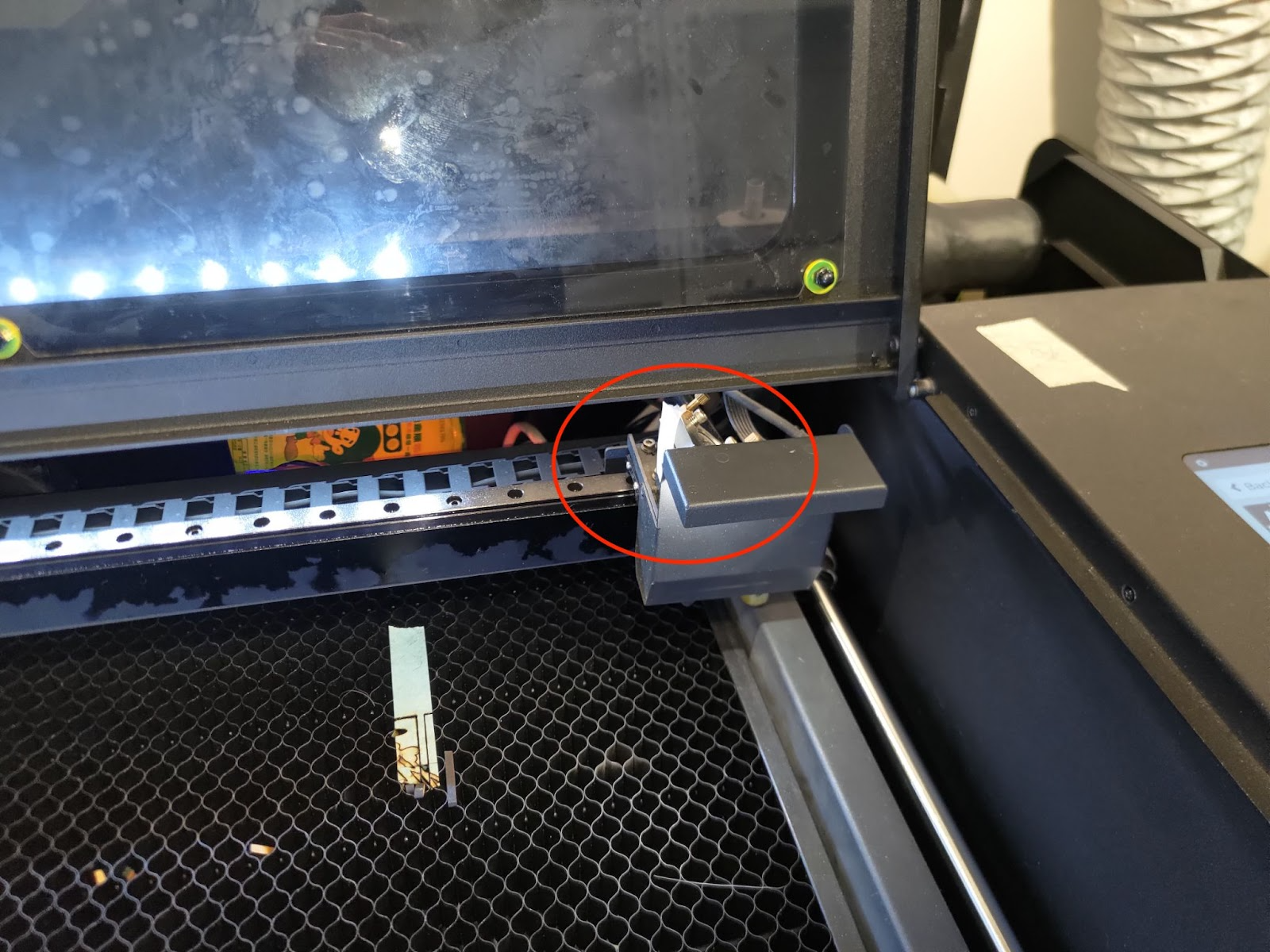

الخطوة 7-2 - إنشاء النقطة الثانية للموضع السفلي الأيسر
أبقِ نفس الشريط اللاصق على المرآة الثانية وحرك رأس الليزر إلى الزاوية السفلية اليسرى.
قم بإطلاق ثلاث نبضات لإنشاء النقطة الثانية.
إذا لم تظهر نقطة في الموضع السفلي الأيسر، فهذا يشير إلى أن مسار الضوء غير محاذٍ بشكل كبير.
يرجى تحريك رأس الليزر إلى الموضع الأوسط الأيسر ومحاولة إنشاء نقطة في الوسط الأيسر.
الخطوة 7-3 - تحقق مما إذا كانت النقطتان الأولى والثانية متطابقتين
إذا تطابقت النقاط بشكل مثالي، كما في صورة المثال الجيد، فهذا يشير إلى أن مسار الضوء محاذٍ بشكل صحيح.
يمكنك الانتقال إلى الخطوة 7-5.
إذا لم تتطابق النقاط، كما في الأمثلة السيئة أدناه، فهذا يشير إلى أنه من المرآة الأولى إلى المرآة الثانية، مسار الضوء غير محاذٍ، ويجب ضبط المرآة الأولى.
مثال جيد:
مثال سيء:
الخطوة 7-4 - محاذاة المسار من المرآة الأولى إلى المرآة الثانية
ستوضح لك هذه الخطوة كيفية محاذاة مسار الضوء من المرآة الأولى إلى المرآة الثانية عن طريق ضبط البراغي الموجودة على المرآة الأولى.
توجد ثلاثة براغي على المرآة الأولى، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاهها سيؤدي إلى تغيير مسار الشعاع، مما يعني أن موضع النقطة الثانية سيتغير.
يرجى ملاحظة أنه في كل مرة تقوم فيها بضبط البرغي، قد يتغير المسار. لضمان الدقة، يوصى بإزالة الشريط اللاصق القديم الذي يحتوي على النقاط السابقة واستخدام شريط لاصق جديد مكون من طبقتين للتأكد مما إذا كانت النقاط الجديدة متطابقة.
الخطوة 7-4-1 - تحديد البرغي المراد ضبطه
حدد موضع النقطة الثانية واستهدف البرغي المناسب و اتجاه دورانه.

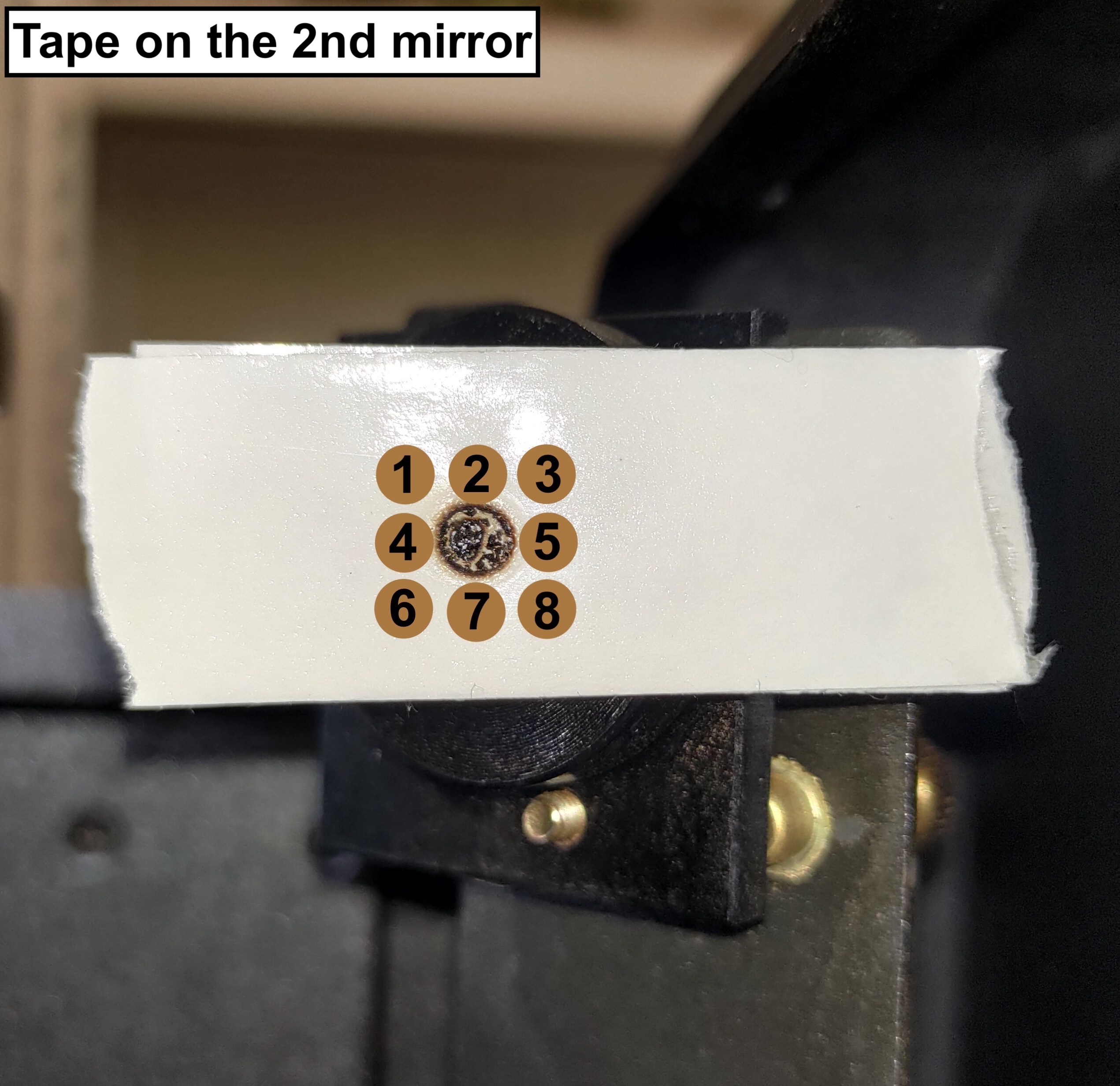

يرجى الاطلاع على الصورة أدناه وتحديد الرقم الذي يتوافق مع موضع النقطة الثانية لديك:

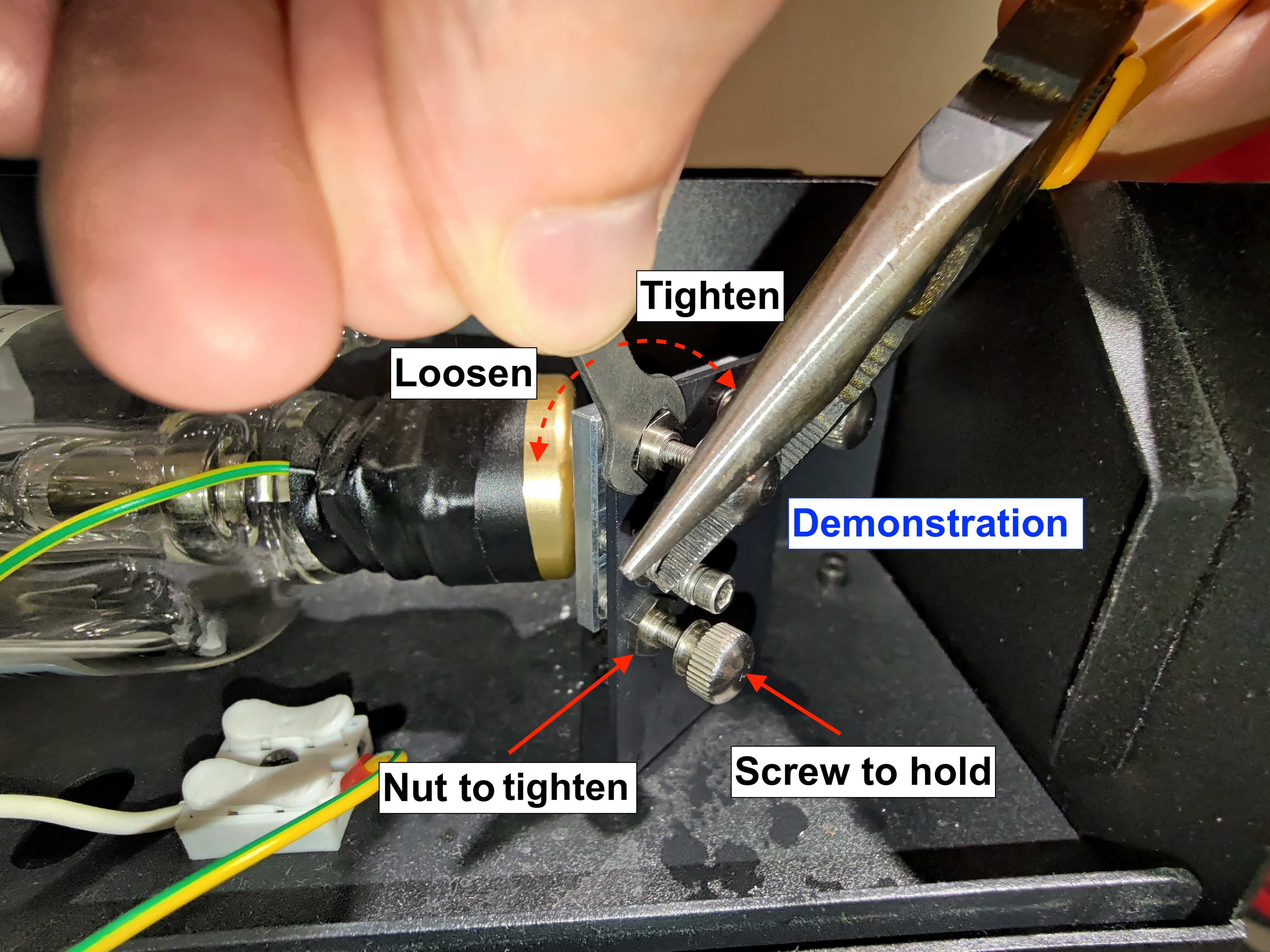

قبل ضبط البرغي، يرجى تعلم كيفية فك الصامولة بشكل صحيح:
- أولاً، رش الكحول على الصواميل لإذابة الجل أو الغراء وانتظر بضع ثوانٍ.
- بعد ذلك، استخدم الزردية لتثبيت البرغي، ثم فك الصامولة باستخدام مفتاح ذو رأسين عن طريق تدويره عكس اتجاه عقارب الساعة.

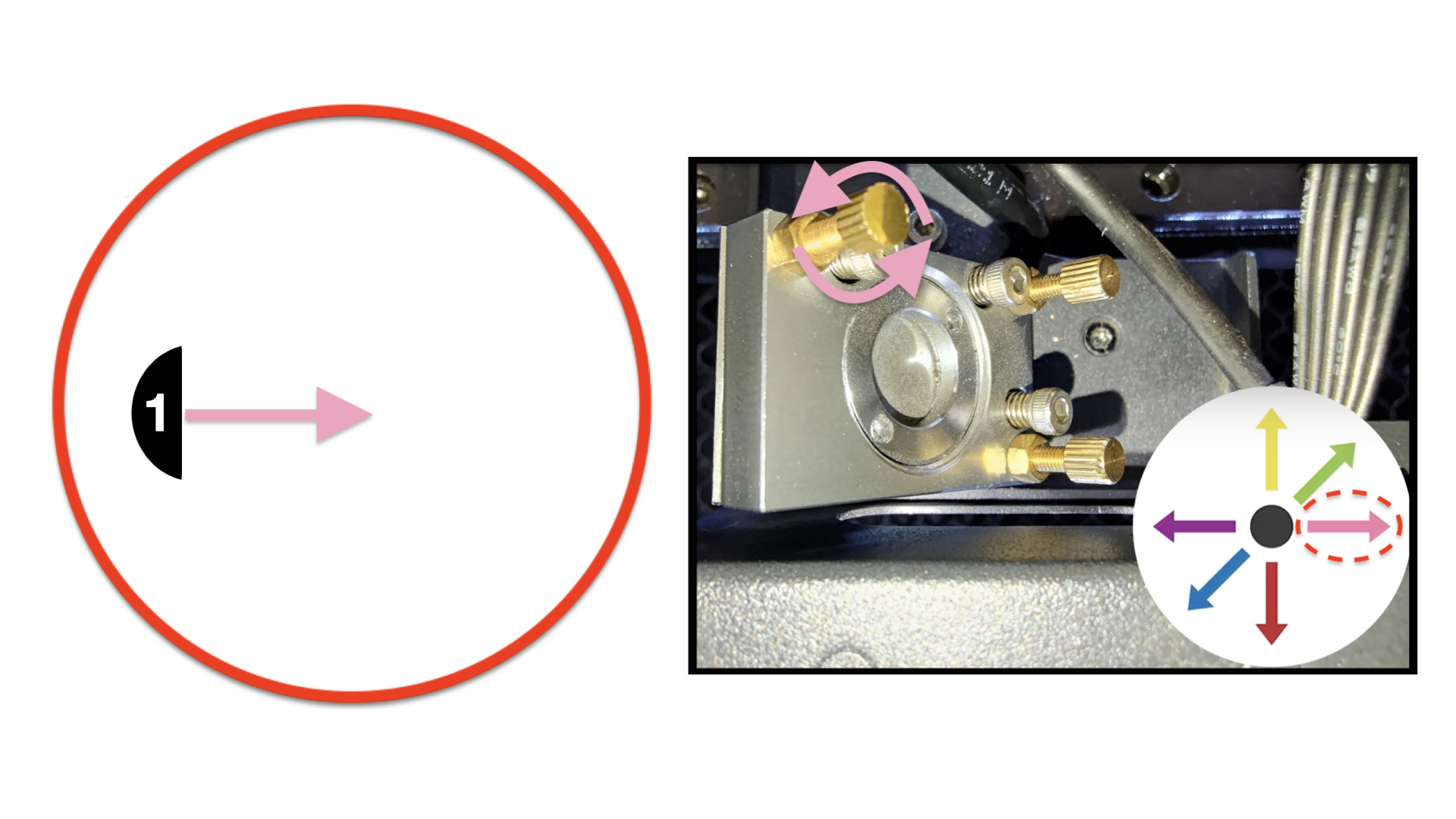

بالنسبة للرقم #1:
تحتاج النقطة الثانية إلى النزول إلى اليمين لتتطابق مع النقطة الأولى
سيحتاج البرغي العلوي الأيسر إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للرقم #2:
تحتاج النقطة الثانية إلى النزول بشكل مستقيم لتتطابق مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #3:
تحتاج النقطة الثانية إلى النزول أولاً ثم الانتقال إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تنزل.
سيحتاج المسمار العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تتحرك إلى اليسار.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #4:
تحتاج النقطة الثانية إلى التحرك إلى اليمين لتتداخل مع النقطة الأولى.
سيحتاج المسمار العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #5:
تحتاج النقطة الثانية إلى التحرك إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج المسمار العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #6:
تحتاج النقطة الثانية إلى التحرك إلى اليمين أولاً ثم إلى الأعلى لتتداخل مع النقطة الأولى.
سيحتاج المسمار العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تتحرك إلى اليمين.
سيحتاج المسمار السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تتحرك إلى الأعلى.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #7:
تحتاج النقطة الثانية إلى الصعود مباشرة لتتداخل مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #8:
يجب أن تتحرك النقطة الثانية إلى أعلى اليسار لتتداخل مع النقطة الأولى
سيحتاج المسمار العلوي الأيسر إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
الخطوة 7-4-2 - إحكام ربط الصامولة بعد الضبط
يرجى إحكام ربط الصامولة بعد ضبط المسمار عن طريق تدويره في اتجاه عقارب الساعة.
الخطوة 7-5 - جمع شريط المرآة الثانية

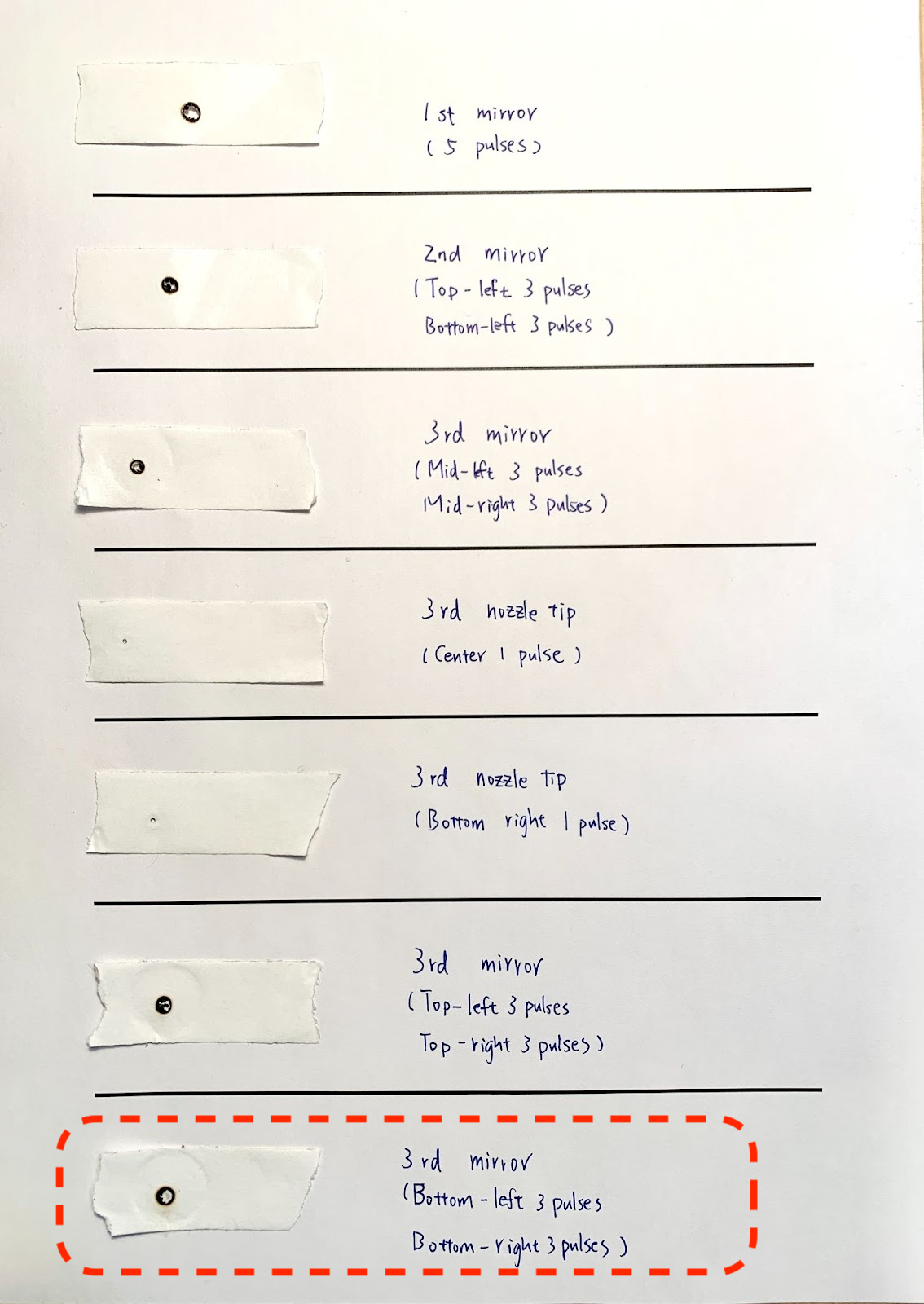

ضع شريط المرآة الثانية على الورقة. دوّن الموضع وعدد النبضات كما في الصورة أدناه.
الخطوة 8 - فحص المسار من المرآة الثانية إلى المرآة الثالثة
الهدف من هذه الخطوة هو التحقق من محاذاة مسار الضوء من المرآة الثانية إلى المرآة الثالثة.
نظرة عامة على الخطوة:

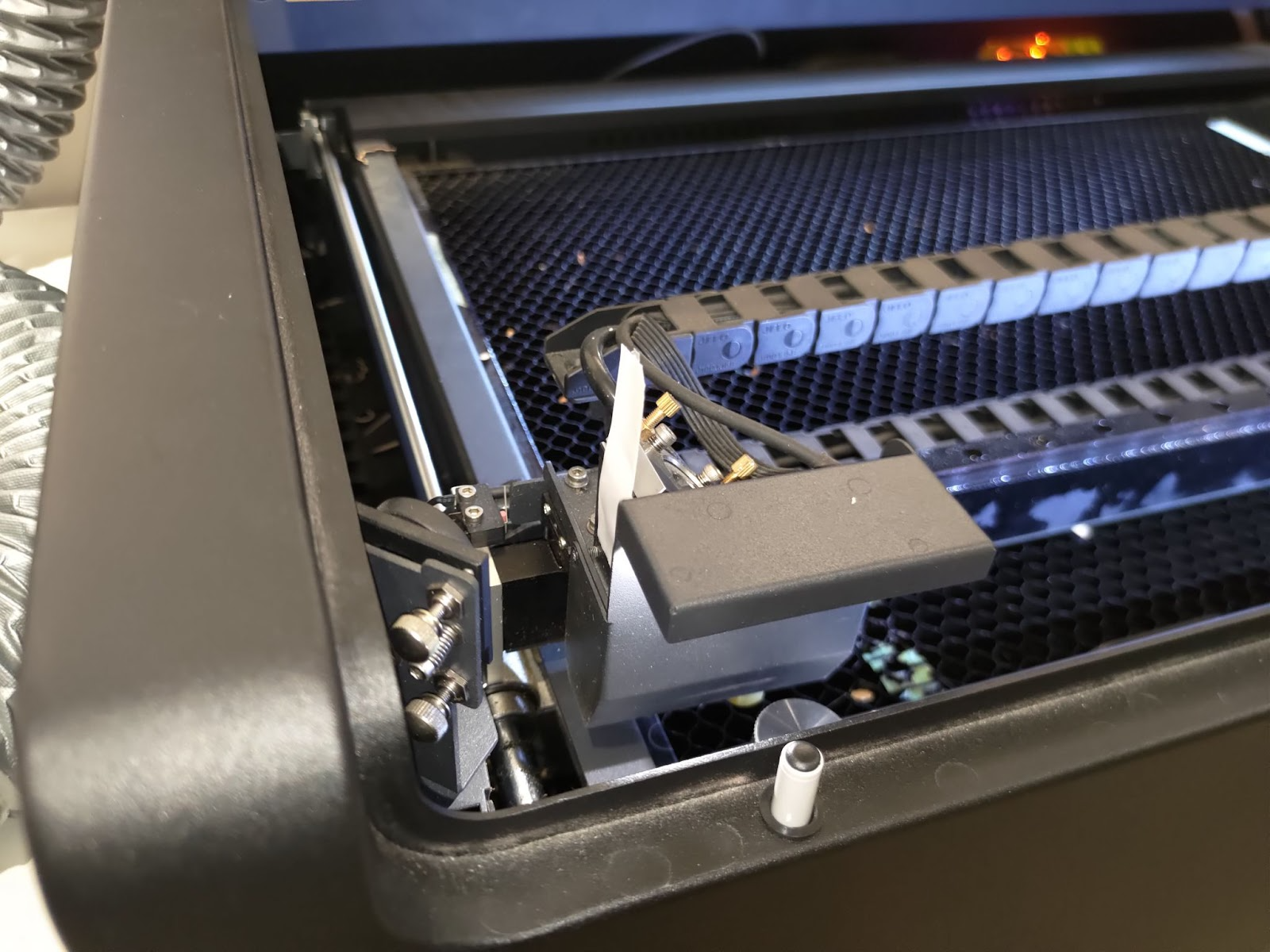

الخطوة 8-1 - إنشاء النقطة الأولى للموضع الأوسط الأيسر
ضع شريطًا لاصقًا مكونًا من طبقتين على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيسر .
قم بإطلاق ثلاث نبضات لإنشاء النقطة الأولى.
الخطوة 8-2 - إنشاء النقطة الثانية للموضع الأوسط الأيمن
أبقِ نفس الشريط اللاصق على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيمن
قم بإجراء ثلاث نبضات لإنشاء النقطة الثانية.
الخطوة 8-3 - تحقق لمعرفة ما إذا كانت النقطة الأولى والثانية متداخلتين
إذا تداخلت النقاط بشكل مثالي، كما في صورة المثال الجيد أدناه، فهذا يشير إلى أن المسار محاذٍ بشكل صحيح. يمكنك الانتقال إلى الخطوة 8-5.
إذا لم تتداخل، فهذا يشير إلى أن المسار البصري من المرآة الثانية إلى المرآة الثالثة غير محاذٍ، ويجب ضبط المرآة الثانية.
مثال جيد:
مثال سيء:
الخطوة 8-4 - محاذاة المسار من المرآة الثانية إلى المرآة الثالثة
ستعلمك هذه الخطوة كيفية محاذاة المسار من المرآة الثانية إلى المرآة الثالثة عن طريق ضبط البراغي الموجودة على المرآة الثانية.
توجد ثلاثة براغي على المرآة الثانية، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير مسار الشعاع، بمعنى أن موضع النقطة الثانية سيتغير.
يرجى ملاحظة أنه في كل مرة تقوم فيها بضبط البرغي، قد يتغير المسار. لضمان الدقة، يوصى بإزالة الشريط اللاصق القديم الذي يحتوي على النقاط السابقة واستخدام شريط لاصق جديد مكون من طبقتين للتأكد مما إذا كانت النقاط الجديدة متطابقة.
الخطوة 8-4-1 - تحديد البرغي المراد ضبطه
حدد موضع النقطة الثانية واستهدف البرغي المناسب و اتجاه دورانه.
يرجى الاطلاع على الصورة أدناه وتحديد الرقم الذي يتوافق مع موضع النقطة الثانية لديك:

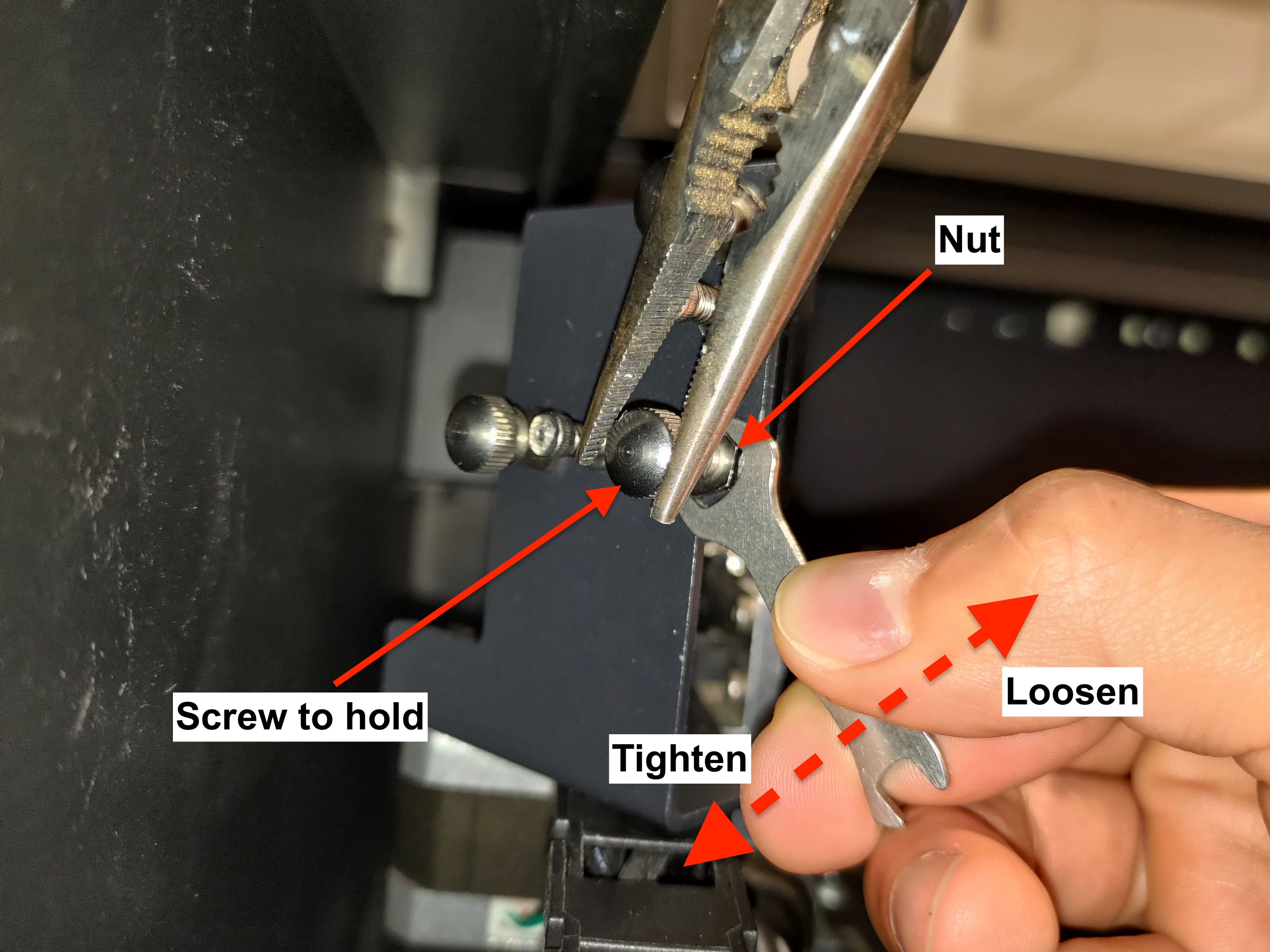

قبل ضبط البرغي، يرجى تعلم كيفية فك الصامولة بشكل صحيح:
- أولاً، رش الكحول على الصواميل لإذابة الجل أو الغراء وانتظر بضع ثوانٍ.
- بعد ذلك، استخدم الكماشة للإمساك بالبرغي، ثم قم بفك الصامولة باستخدام مفتاح ذي الرأسين عن طريق تدويره عكس اتجاه عقارب الساعة.
بالنسبة للرقم #1:
تحتاج النقطة الثانية إلى النزول إلى اليمين لتتطابق مع النقطة الأولى
سيحتاج البرغي السفلي الأيمن إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.

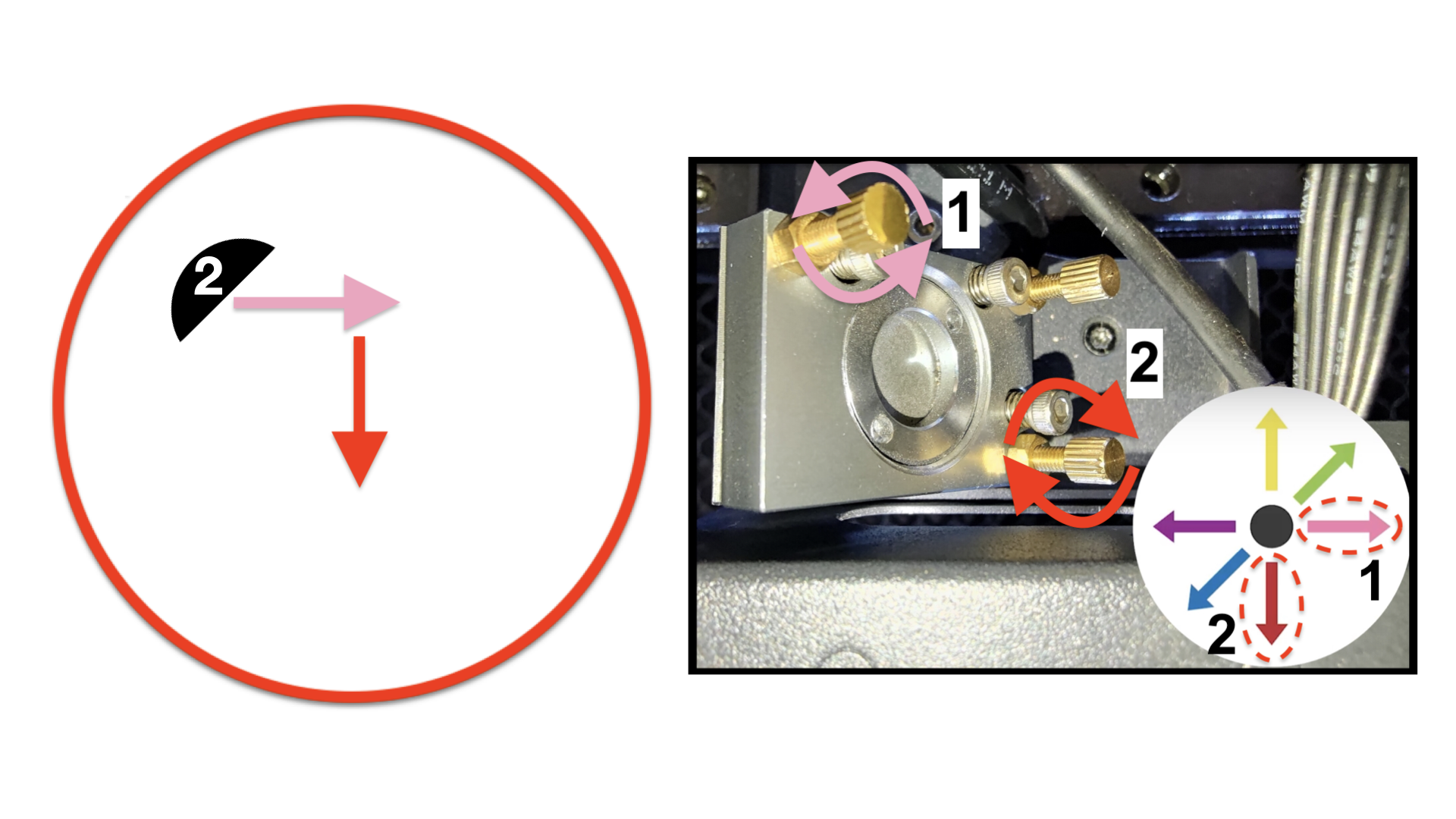

بالنسبة للرقم #2:
تحتاج النقطة الثانية إلى النزول بشكل مستقيم لتتطابق مع النقطة الأولى.
سيحتاج المسمار العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #3:
تحتاج النقطة الثانية إلى النزول أولاً ثم الانتقال إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج البرغي العلوي الأيمن إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تنخفض.
سيحتاج البرغي السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة تتحرك يسارًا.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #4:
تحتاج النقطة الثانية إلى التحرك إلى اليمين لتتداخل مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #5:
تحتاج النقطة الثانية إلى التحرك إلى اليسار لتتداخل مع النقطة الأولى.
سيحتاج المسمار السفلي الأيسر إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.

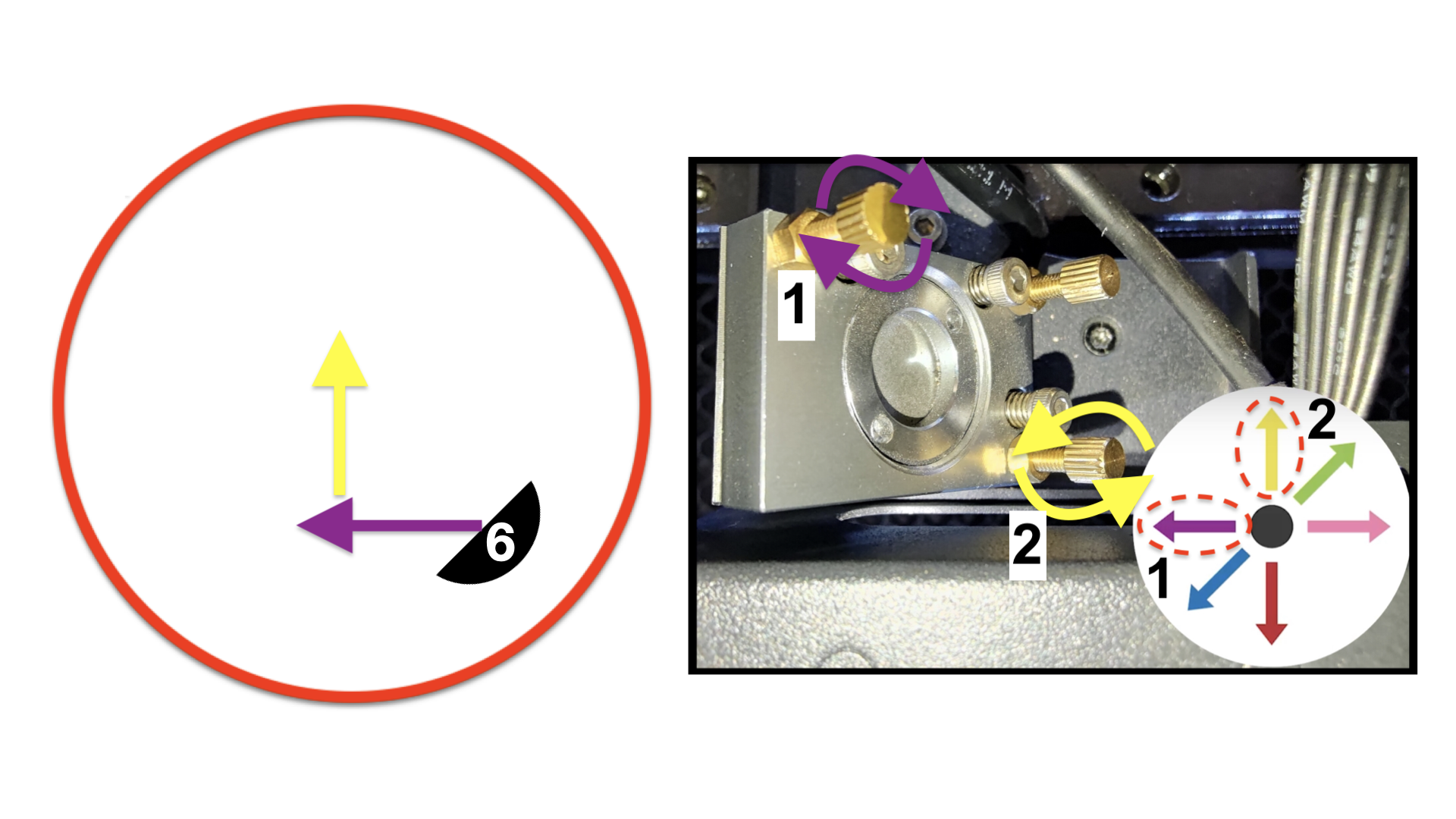

بالنسبة للنقطة #6:
تحتاج النقطة الثانية إلى التحرك إلى اليمين أولاً ثم إلى الأعلى لتتداخل مع النقطة الأولى.
سيحتاج البرغي السفلي الأيسر إلى التدوير في اتجاه عقارب الساعة لجعل النقطة تتحرك يمينًا.
سيحتاج البرغي العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة لجعل النقطة ترتفع.
يرجى الرجوع إلى الصورة أدناه.

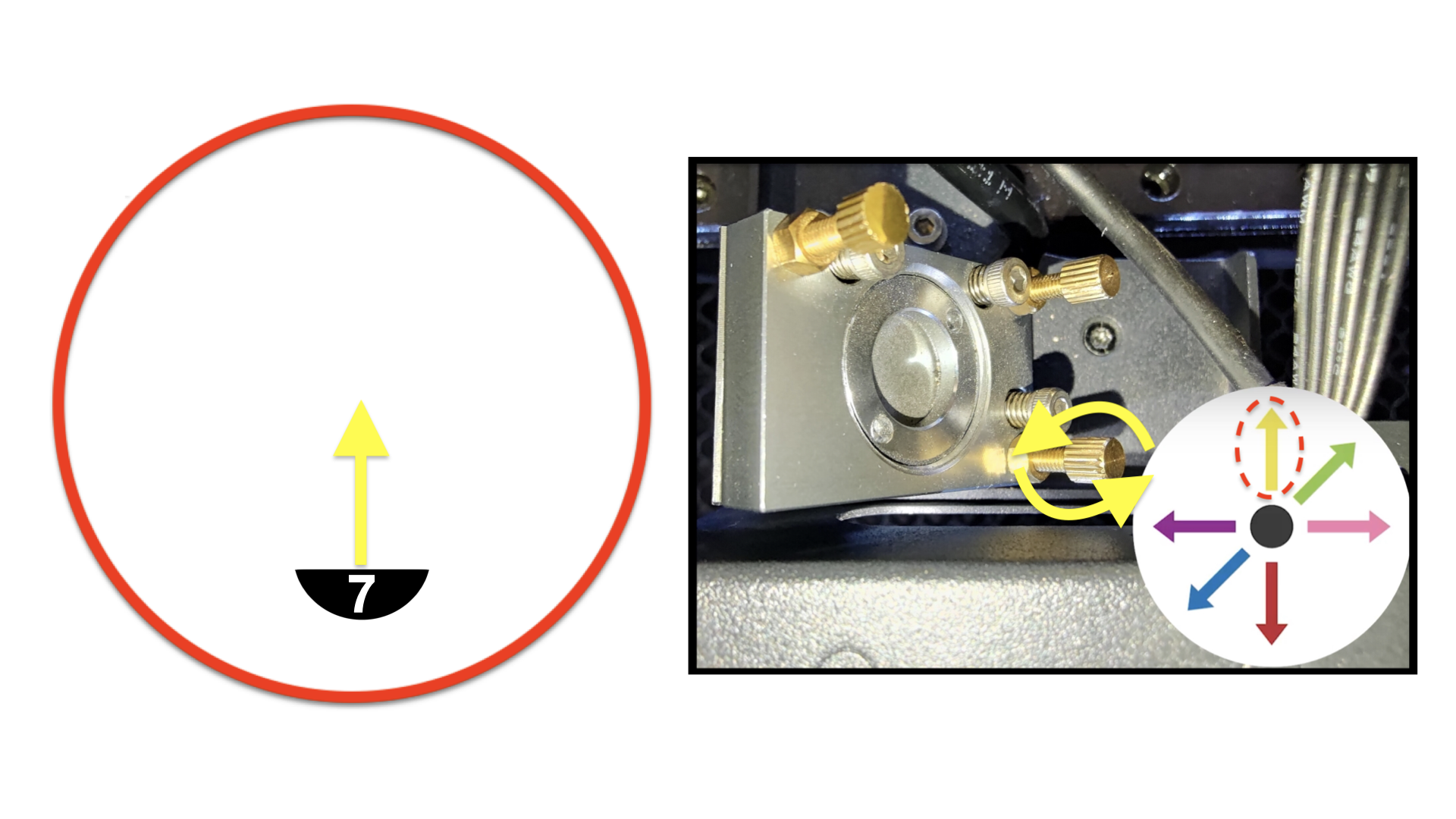

بالنسبة للنقطة #7:
تحتاج النقطة الثانية إلى الصعود مباشرة لتتداخل مع النقطة الأولى.
سيحتاج المسمار العلوي الأيمن إلى التدوير عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #8:
يجب أن تتحرك النقطة الثانية إلى أعلى اليسار لتتداخل مع النقطة الأولى
سيحتاج البرغي السفلي الأيمن إلى التدوير في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.
الخطوة 8-4-2 - إحكام ربط الصامولة بعد الضبط
يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.
الخطوة 8-5 - تحقق من موضع النقطة عند مدخل المرآة الثالثة
إذا كان المسار من المرآة الثانية إلى المرآة الثالثة محاذيًا، فاستخدم أداة OPA للتحقق مما إذا كانت النقطة في وسط مدخل المرآة الثالثة.
يُرجى استخدام الرابط لتنزيل الملف واستخدام أكريليك شفاف بسمك 3 مم للنقش والقطع.
ستتطابق دائرة الأداة مع المدخل كما هو موضح في الصورة أدناه.
إذا لم تتمكن آلتك من القطع عبر أي منطقة من سطح العمل، فعليك صنع أداة مؤقتة.

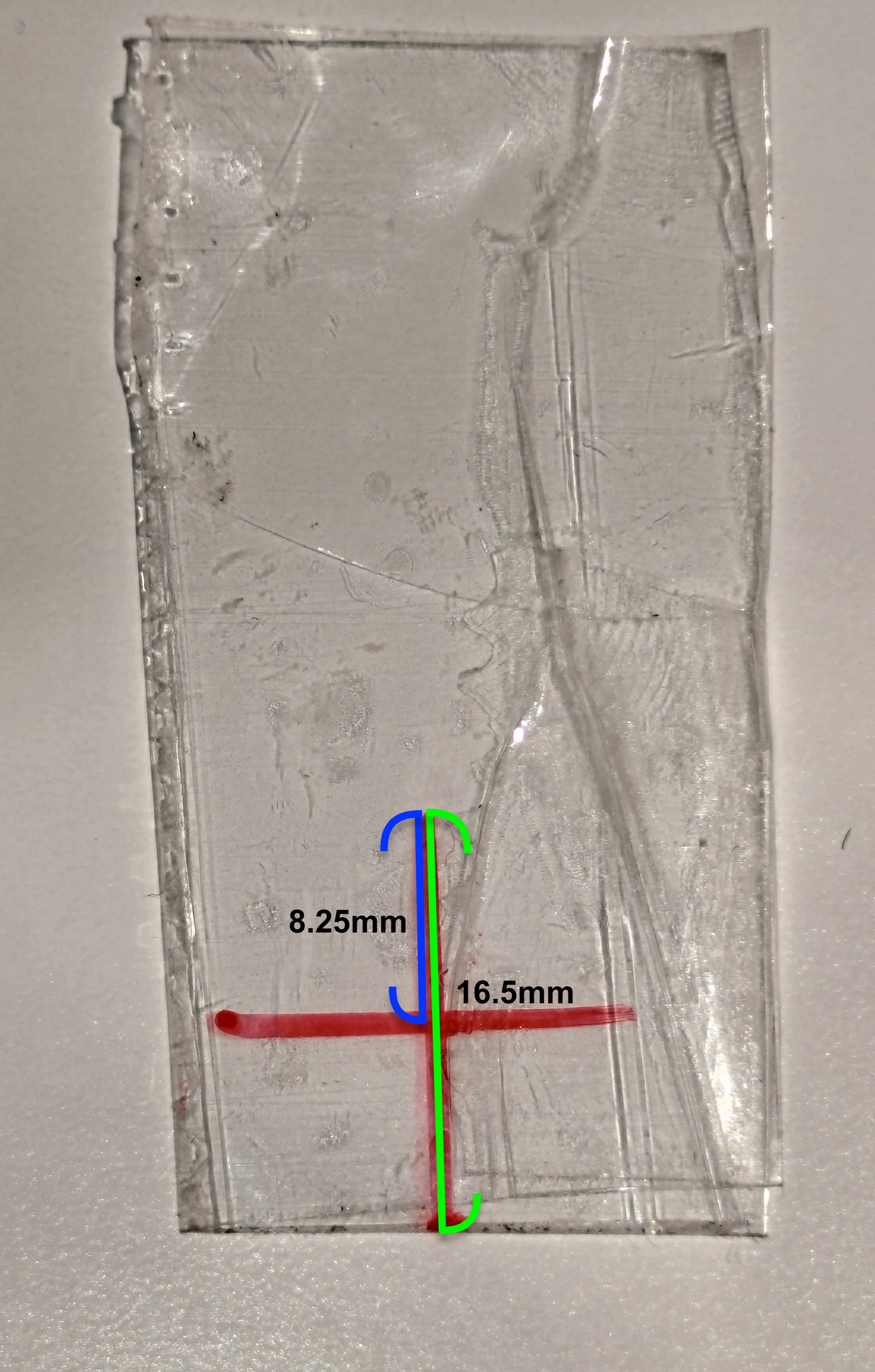

يُرجى استخدام قطعة من الشريط اللاصق الشفاف وطيها لتغطية الجزء اللاصق.
ارسم خطين كما هو موضح في الصور أدناه:
سيكون مركز الخطوط على الشريط هو مركز المدخل الدائري.
(يُقترح وضع علامتين كالنقاط الحمراء الموضحة في الصورة أدناه لمحاذاة الخطوط على الشريط.)
الخطوة 8-5-1 - إنشاء النقطة
ضع شريطًا لاصقًا مكونًا من طبقتين على مدخل المرآة الثالثة.
لا تغطِ الدائرة (المدخل) بالكامل، اترك جزءًا صغيرًا منها ظاهرًا لمحاذاة موضع أداة OPA.
حرِّك الرأس إلى مركز سطح العمل، و قم بإصدار 5 نبضات.
الخطوة 8-5-2 - التحقق من الخط العمودي باستخدام الأداة
استخدم الأداة للتحقق مما إذا كانت النقطة في المركز عموديًا.
لأداة الأكريليك:
لأداة الشريط اللاصق:
إذا لم تكن النقطة في المركز، يرجى الرجوع إلى مقطع الفيديو للحصول على تعليمات حول كيفية ضبط موضع رأس الليزر. بعد تحريك الرأس، يجب إجراء معايرة الكاميرا .
الخطوة 8-5-3 - التحقق من الخط الأفقي باستخدام الأداة
بعد التحقق من الخط العمودي، يرجى استخدام الأداة للتحقق من الخط الأفقي بحيث تكون النقطة في المركز أو قليلاً فوق الخط سيكون مقبولاً أيضًا.
أداة الأكريليك - مثال مثالي:
أداة الأكريليك - مثال مقبول:
أداة الأكريليك - مثال سيء:
لأداة الشريط اللاصق:
إذا كانت النقطة أسفل الخط الأفقي، يرجى الاتصال ببائع التجزئة المحلي وذكر أن النقطة أسفل الخط الأفقي.
الخطوة 8-6 - جمع شريط المرآة الثالثة
ضع شريطًا لاصقًا مكونًا من طبقتين على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيسر .
قم بعمل 3 نبضات لإنشاء النقطة الأولى.
أبقِ نفس الشريط اللاصق على المرآة الثالثة وحرك الرأس إلى الموضع الأوسط الأيمن
قم بإصدار 3 نبضات لإنشاء النقطة الثانية.
قم بإزالة الشريط اللاصق من المرآة الثالثة وضعه على الورق.

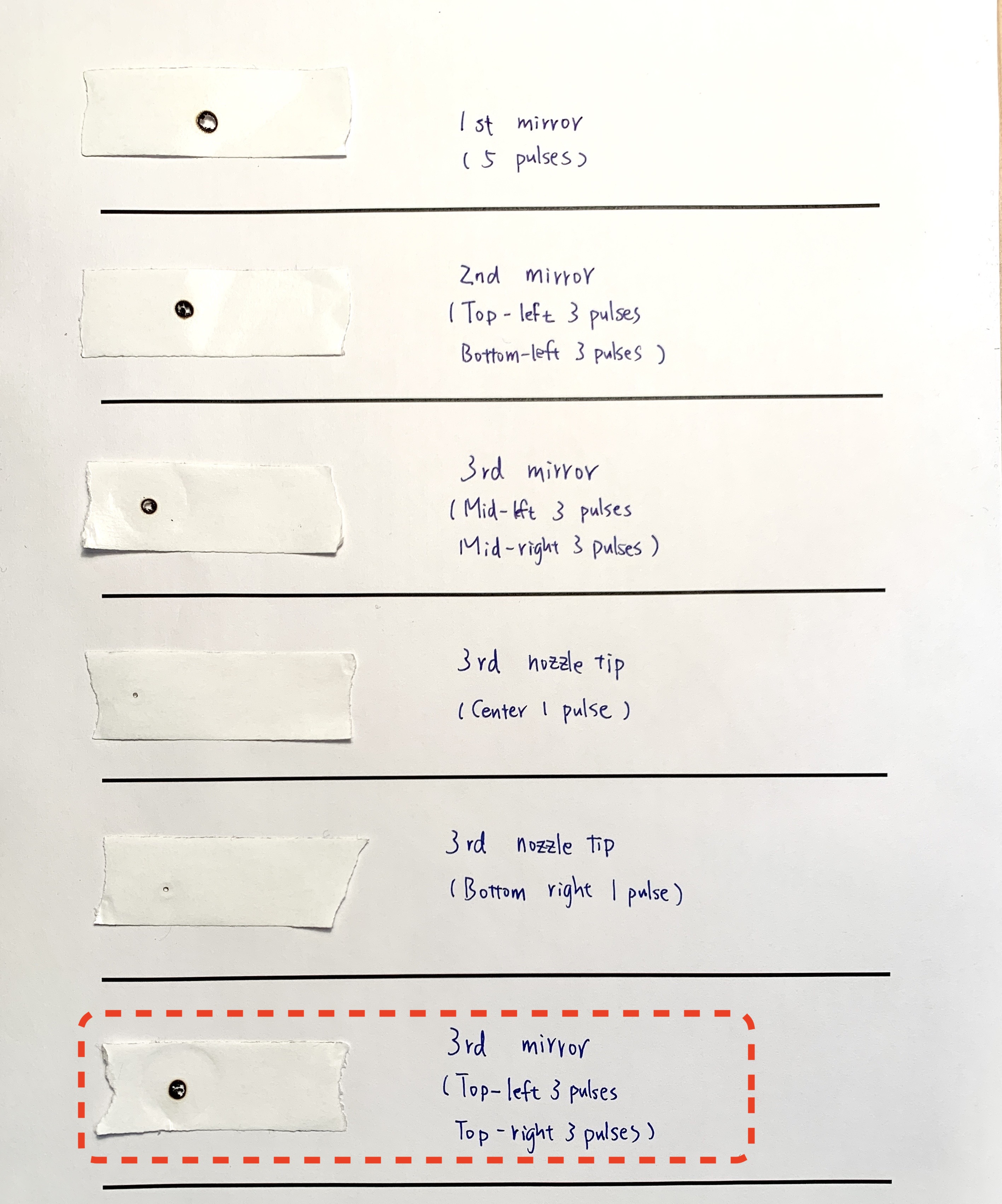

اكتب موضع النقطة وعدد النبضات كما هو موضح في الصورة أدناه.
الخطوة 9 - فحص المسار من المرآة الثالثة إلى طرف الفوهة
سيكون هناك موقعان للتحقق منهما.
الموقع الأول هو مركز سطح العمل.
نظرة عامة على الخطوة:
والموقع الآخر هو الركن السفلي الأيمن من سطح العمل:
نظرة عامة على الخطوة:
الخطوة 9-1 - تحقق من مسار محور Z في مركز سطح العمل

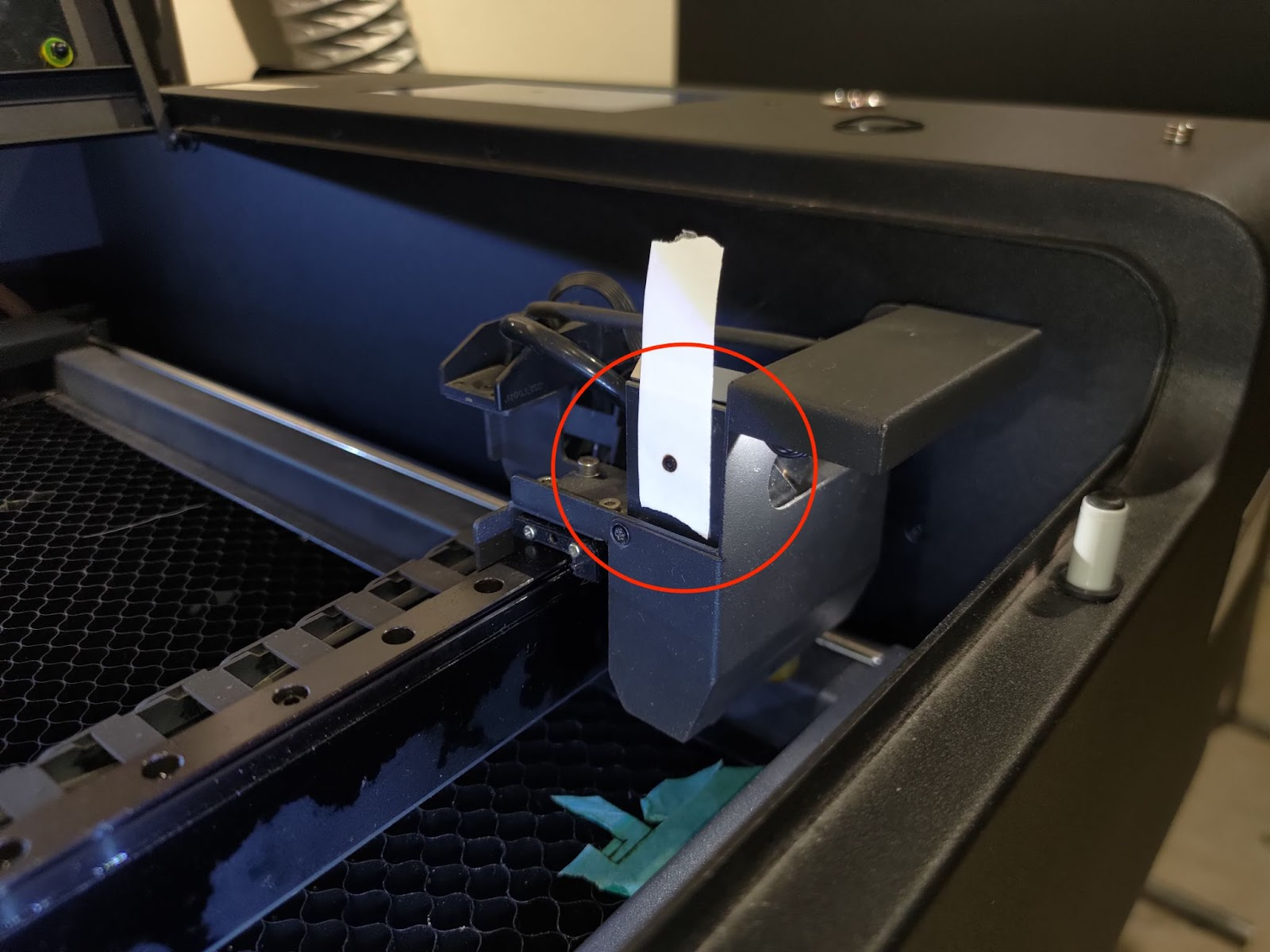

ضع شريطًا لاصقًا من طبقة واحدة على طرف الفوهة وحرك رأس الليزر إلى مركز سطح العمل ثم قم بإطلاق نبضة واحدة.

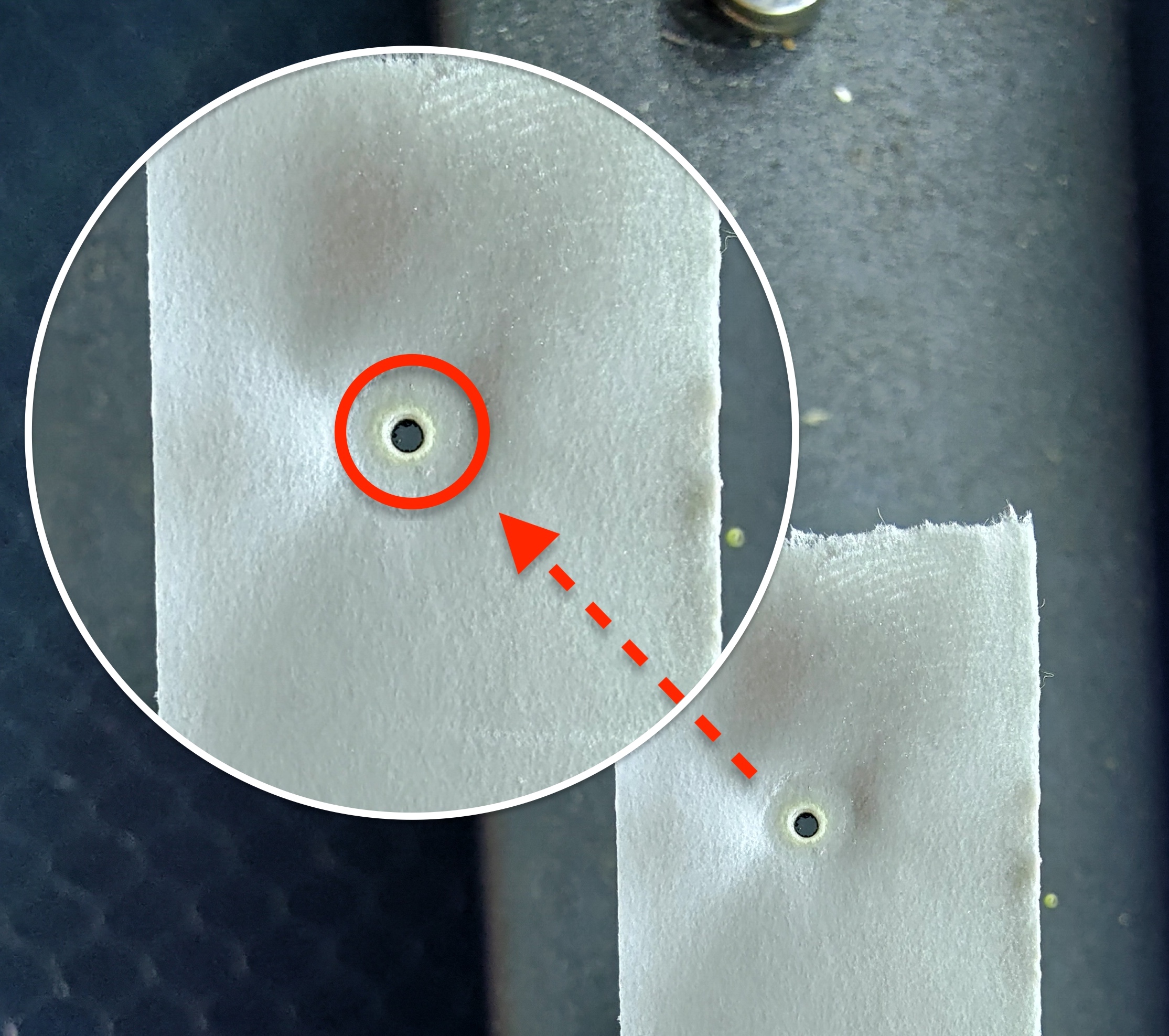

أزل الشريط اللاصق وتحقق مما إذا كانت النقطة دائرية.
مثال جيد:
أمثلة على النتائج غير المرضية:
- إذا كانت النقطة دائرية، انتقل إلى الخطوة 9-3
- إذا لم تكن النقطة دائرية، انتقل إلى الخطوة 9-2 لإعادة محاذاة المسار البصري من المرآة الثالثة إلى سطح العمل (محور Z)، والذي لا يكون عموديًا بالشكل الكافي.
- إذا لم تجد أي نقاط على الشريط اللاصق، يرجى الرجوع إلى تعليمات الضبط المتقدم. [4-13 ضبط مسار الضوء المتقدم]
الخطوة 9-2 - اضبط مسار محور Z في مركز سطح العمل
ستعلمك هذه الخطوة كيفية محاذاة المسار الرأسي من المرآة الثالثة إلى سطح العمل عن طريق ضبط البراغي على المرآة الثالثة.

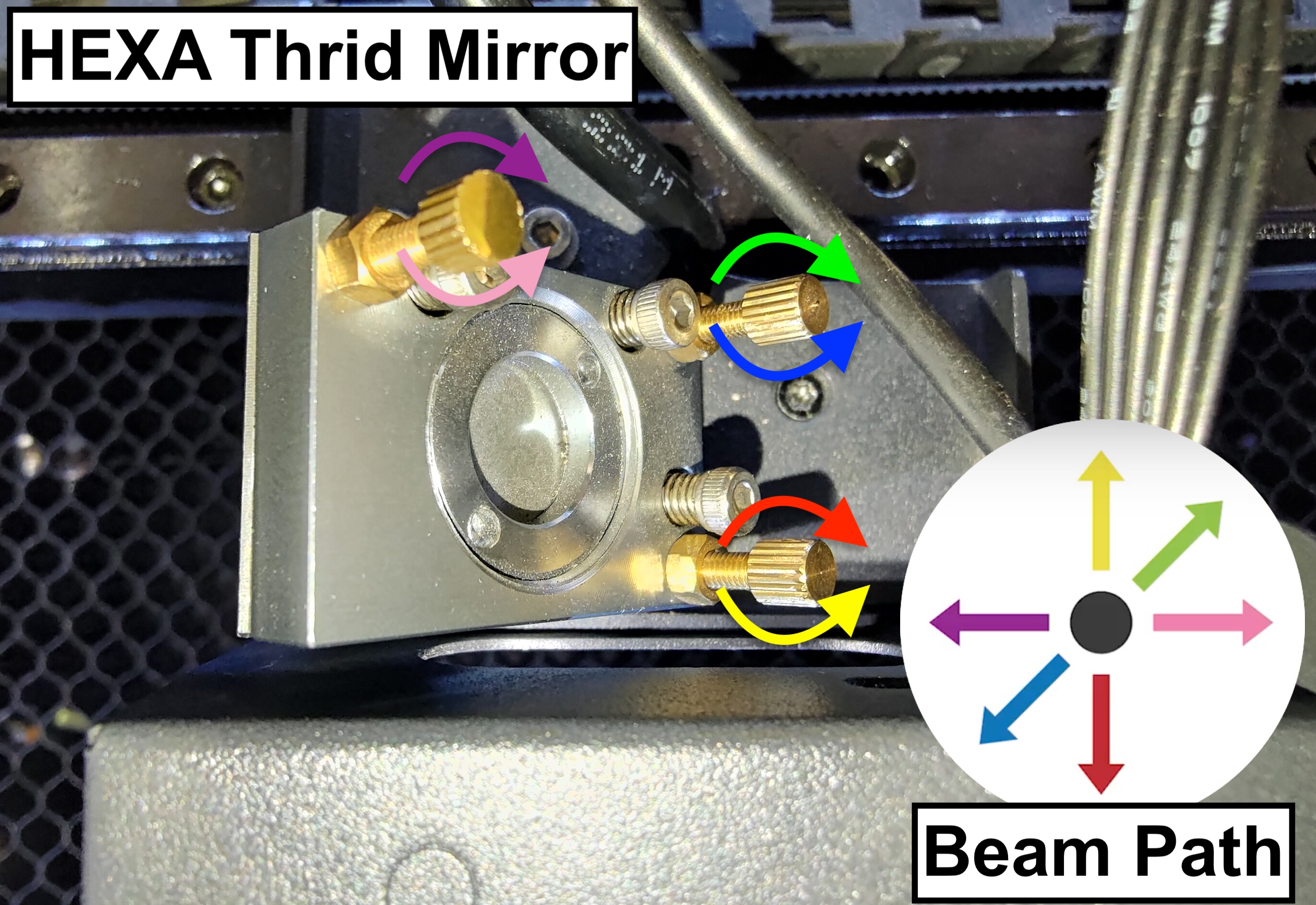

هناك ثلاثة براغي على المرآة الثالثة، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير مسار الشعاع الرأسي، مما يعني أن موضع النقطة الصغيرة على الشريط اللاصق سيتغير.
يرجى ملاحظة أنه في كل مرة تقوم فيها بضبط البرغي، قد يتغير المسار. لضمان الدقة، يجب عليك إيجاد منطقة واضحة للصق الشريط اللاصق على طرف الفوهة. يمكن إعادة استخدام الشريط اللاصق حتى يتم استخدام كل المنطقة الواضحة.
الخطوة 9-2-1 - تحديد البرغي المراد ضبطه
حدد موضع النقطة الرأسية واستهدف البرغي و اتجاه دورانه.
أولاً، ستحتاج إلى معرفة المنطقة الكاملة التي يمكن للنقطة التحرك إليها.

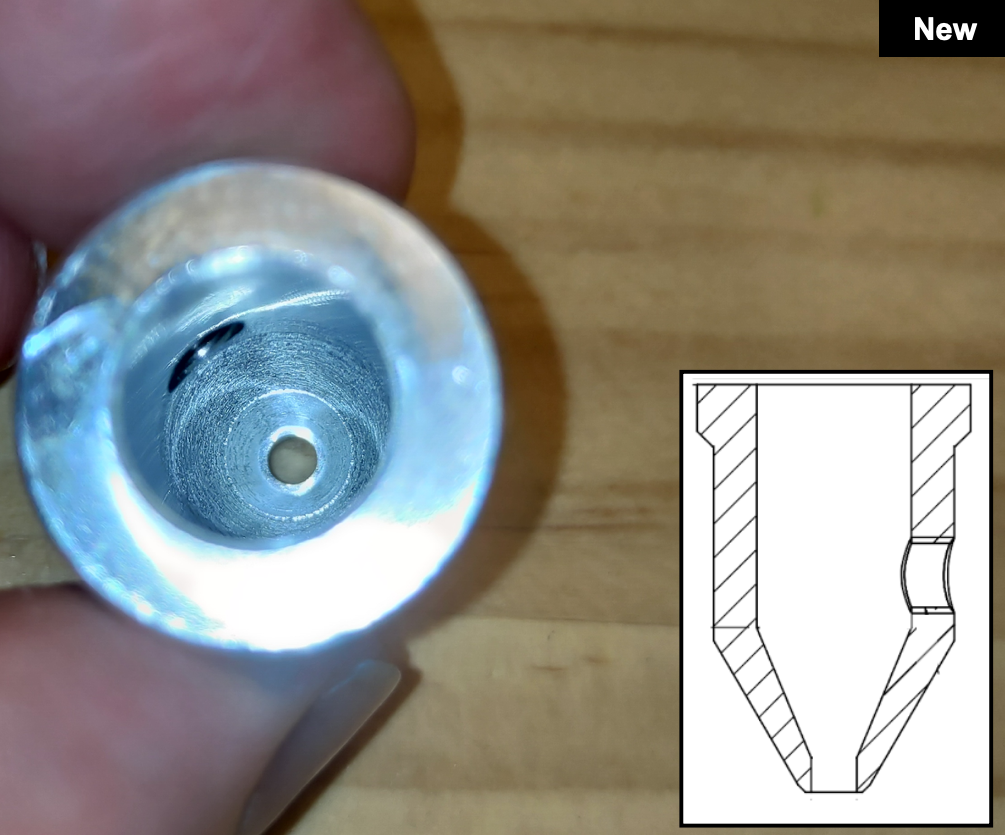

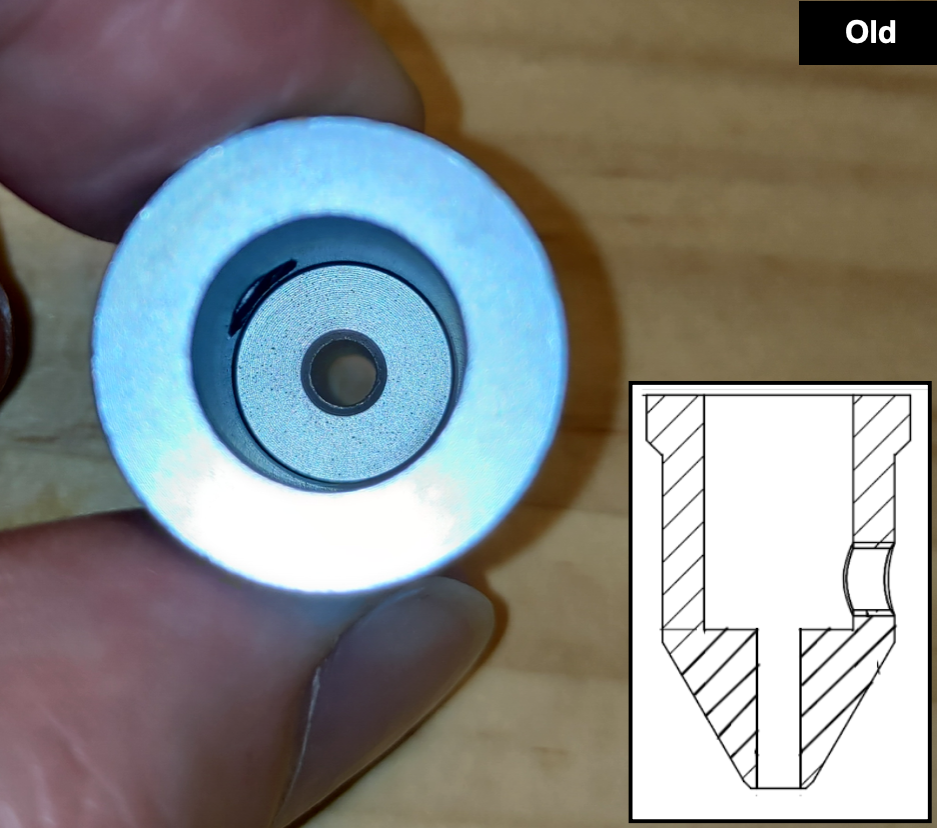

في الواقع، إنها نفس منطقة طرف الفوهة. العلامة المضغوطة على الشريط اللاصق هي المنطقة.

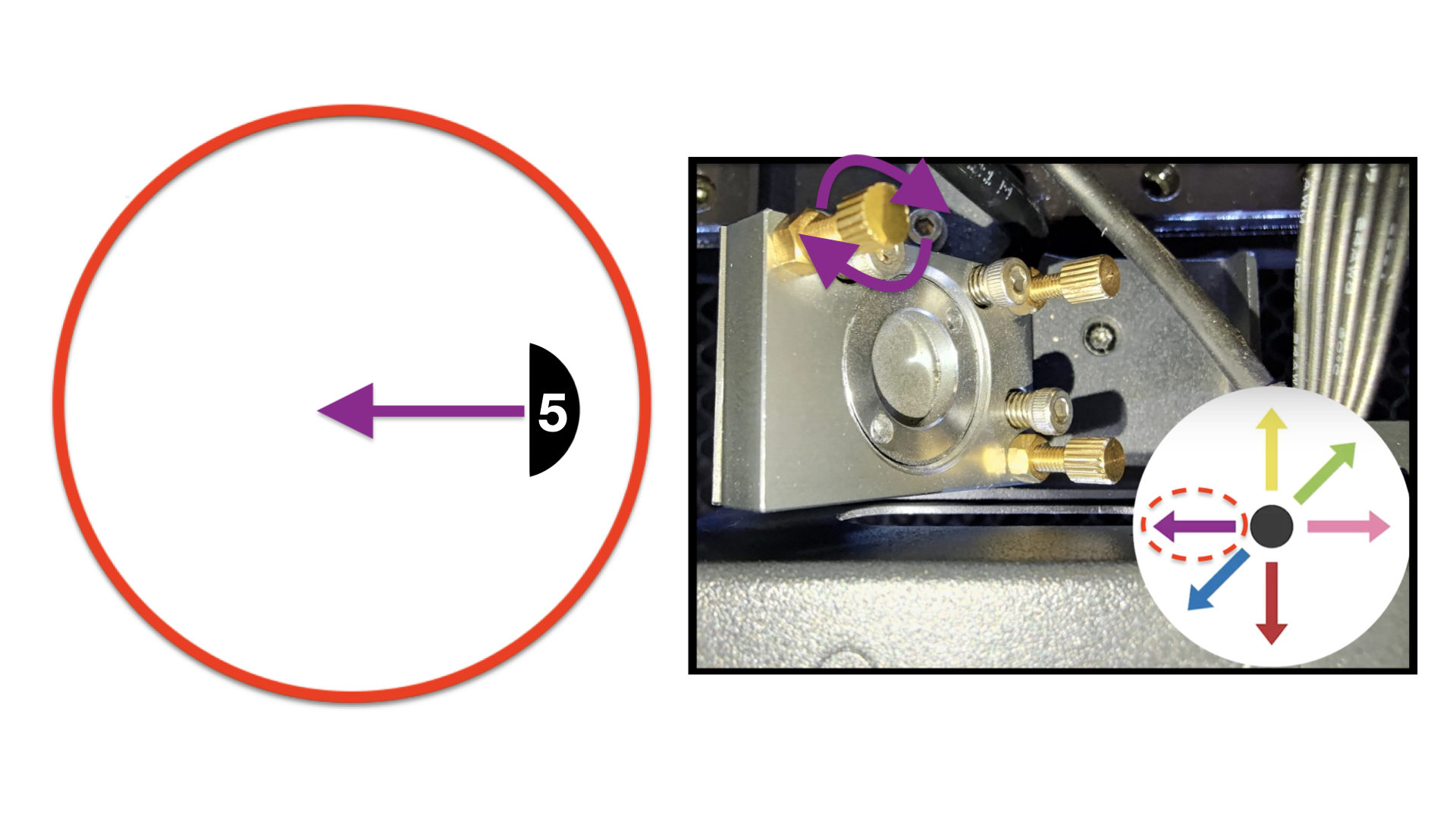

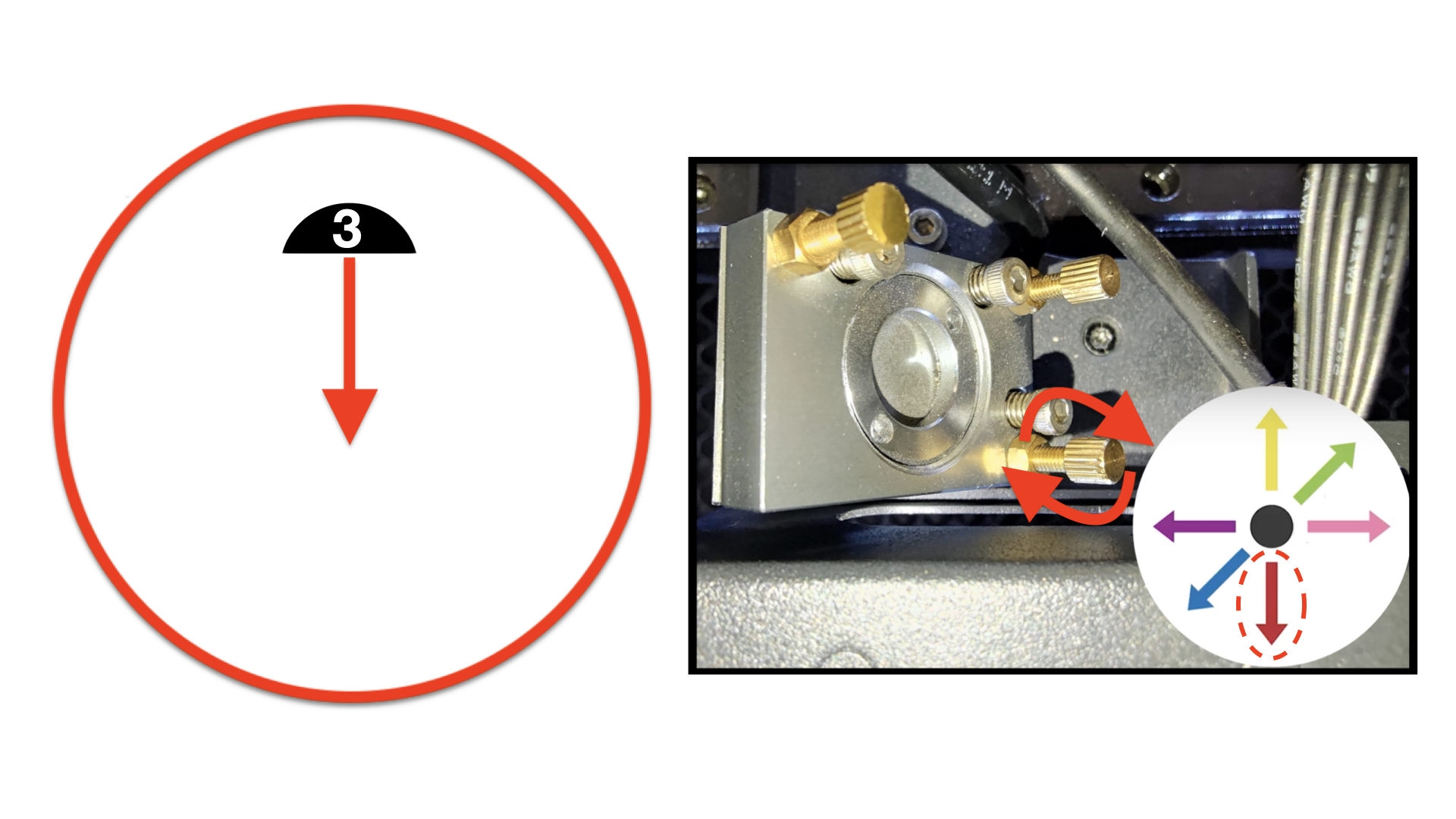

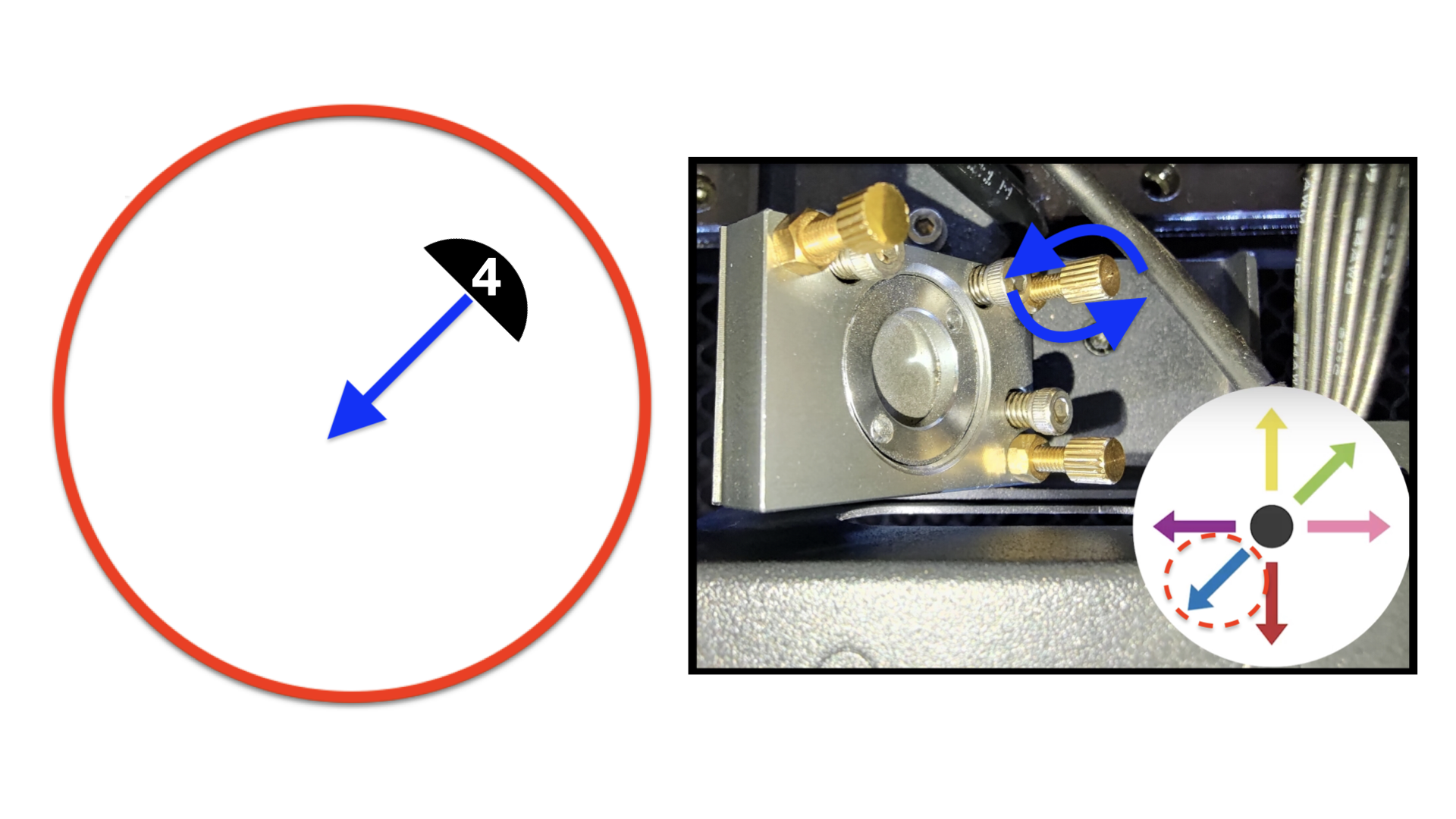

بعد ذلك، ابحث عن الرقم المشابه لـ موضع النقطة الرأسية
الرسم التخطيطي:
قبل ضبط البرغي، يرجى تعلم كيفية فك الصامولة بشكل صحيح:
استخدم الزرادية للإمساك بالبرغي، ثم قم بفك الصامولة باستخدام مفتاح الرأس المزدوج عن طريق تدويره عكس اتجاه عقارب الساعة.
بالنسبة للرقم #1:
تحتاج النقطة الرأسية للتحرك إلى اليمين لتكون دائرية وفي الوسط.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج المسمار العلوي الأيسر إلى التدوير عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للرقم #2:
تحتاج النقطة الرأسية للتحرك إلى أسفل وإلى اليمين لتكون دائرية وفي الوسط.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج البرغي العلوي الأيسر إلى التدوير عكس اتجاه عقارب الساعة للتحرك إلى اليمين.
سيحتاج البرغي السفلي الأيمن إلى التدوير في اتجاه عقارب الساعة للتحرك إلى أسفل.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #3:
تحتاج النقطة العمودية إلى النزول لتكون دائرية وفي المركز.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج البرغي السفلي الأيمن إلى التدوير في اتجاه عقارب الساعة للتحرك إلى أسفل.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #4:
تحتاج النقطة العمودية إلى النزول إلى اليسار لتكون دائرية وفي المركز.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج المسمار العلوي الأيمن إلى الدوران عكس اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #5:
تحتاج النقطة العمودية إلى التحرك إلى اليسار لتكون دائرية وفي المركز.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج البرغي العلوي الأيسر إلى التدوير في اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #6:
تحتاج النقطة العمودية إلى الصعود إلى اليسار لتكون دائرية وفي المركز.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج المسمار العلوي الأيسر إلى الدوران في اتجاه عقارب الساعة للتحرك إلى اليسار.
سيحتاج المسمار السفلي الأيمن إلى الدوران عكس اتجاه عقارب الساعة للصعود.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #7:
تحتاج النقطة العمودية إلى الصعود لتكون دائرية وفي المركز.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج المسمار السفلي الأيمن إلى الدوران عكس اتجاه عقارب الساعة للصعود.
يرجى الرجوع إلى الصورة أدناه.
بالنسبة للنقطة #8:
تحتاج النقطة العمودية إلى الصعود إلى اليمين لتكون دائرية وفي المركز.
عند مواجهة الجزء الأمامي من الماكينة:
سيحتاج المسمار العلوي الأيمن إلى الدوران في اتجاه عقارب الساعة.
يرجى الرجوع إلى الصورة أدناه.
الخطوة 9-2-2 - إحكام ربط الصامولة بعد الضبط
يُرجى إحكام ربط الصامولة بعد ضبط البرغي عن طريق تدويرها في اتجاه عقارب الساعة.
الخطوة 9-3 - تحقق من مسار المحور Z في الركن السفلي الأيمن من قاعدة الجهاز
ضع شريطًا أحادي الطبقة على طرف الفوهة، وحرك رأس الليزر إلى الزاوية السفلية اليمنى من السطح، ثم قم بإطلاق نبضة واحدة.
أزل الشريط اللاصق وتحقق مما إذا كانت النقطة دائرية.
(من الطبيعي أن تكون نقطة الركن أصغر من النقطة المركزية. يرجى الرجوع إلى الأمثلة أدناه.)
مثال جيد:
أمثلة مقبولة:
أمثلة على النتائج غير المرضية:
- إذا لم تكن النقطة دائرية، فارجع إلى الخطوة 9-4 لإعادة محاذاة المسار الضوئي من المرآة الثالثة إلى قاعدة الجهاز (المحور Z) والذي لا يكون عموديًا بدرجة كافية.
- إذا كانت النقطة دائرية، فانتقل إلى الخطوة 9-5.
الخطوة 9-4 - اضبط مسار المحور Z عند الزاوية اليمنى السفلية من سطح العمل
- راجع الخطوة 9-2 وأكمل عملية الضبط. طريقة الضبط هي نفسها لضبط النقطة في مركز سطح العمل.
- يرجى إعادة التحقق من النقطة العمودية في المركز بعد ضبط الزاوية اليمنى السفلية.
إذا تعذر أن يكون كلا الموضعين دائريين في نفس الوقت، فيرجى تخطي ضبط الزاوية السفلية اليمنى والانتقال إلى الخطوة 9-5، ثم المتابعة إلى الخطوة 10.
الخطوة 9-5 - جمع أشرطة طرف الفوهة (المحور Z)
ضع شريطًا أحادي الطبقة على طرف الفوهة، وحرك رأس الليزر إلى مركز السطح، ثم قم بإطلاق نبضة واحدة.
قم بإزالة الشريط اللاصق من طرف الفوهة وضعه على الورق.
اكتب موضع النقطة وعدد النبضات كما هو موضح في الصورة أدناه.
ضع شريط لاصق آخر على شريطًا لاصقًا من طبقة واحدة على طرف الفوهة، حرك رأس الليزر إلى الزاوية السفلية اليمنى من السطح، ثم قم بإطلاق نبضة واحدة.
قم بإزالة الشريط اللاصق من طرف الفوهة وضعه على الورقة.
اكتب موضع النقطة وعدد النبضات كما هو موضح في الصورة أدناه.
######################################################################
تمت الآن عملية ضبط مسار الضوء.
- إذا لم تكن لديك مشكلة مع الجهاز، يمكنك التوقف هنا، ويمكن التخلص من الأشرطة اللاصقة التي تم جمعها.
- إذا كانت لديك مشكلة تتعلق بالمحاذاة أو إخراج الليزر، فيرجى الانتقال إلى الخطوة 10 والاحتفاظ بالأشرطة اللاصقة التي تم جمعها لاستكشاف الأخطاء وإصلاحها والإبلاغ عنها.
######################################################################
الخطوة 10 - جمع الأشرطة وفحص نوع الفوهة
إذا كانت محاذاة المسار البصري سليمة ولكن الجهاز يعاني من مشاكل أخرى، فيرجى الاتصال بالموزع المحلي والاحتفاظ بالأشرطة التي تم جمعها، حيث يمكن مشاركتها عند طلب الموزع.
إذا لم تكن النقاط العمودية في كلا الموضعين متزامنة، فيرجى الانتقال إلى الخطوة 10-1 للتحقق من نوع الفوهة لديك.
الخطوة 10-1 - فحص نوع الفوهة
يرجى الرجوع إلى article لفك الواقي والعدسة البؤرية للتحقق من نوع الفوهة لديك.
سيحتوي النوع الجديد من الفوهة على مساحة داخلية أكبر، مما سيوفر المزيد من التسامح في محاذاة المسار البصري، وبالتالي سيكون من الأسهل محاذاة المسار مع النوع الجديد.
- إذا كان لديك نوع قديم، فيرجى التقاط صورة وإبلاغ بائع التجزئة الخاص بك لإرسال نوع جديد من الفوهات لك والانتقال إلى الخطوة 10-2 لجمع المزيد من الأشرطة اللاصقة.
- إذا كان لديك بالفعل النوع الجديد، فيرجى تخطي هذه الخطوة والانتقال إلى الخطوة 10-2 لجمع المزيد من الأشرطة.
الخطوة 10-2 - جمع الأشرطة اللاصقة
- استخدم قطعة من الشريط اللاصق ذو الطبقتين. اصنع النقطة الأولى في الزاوية العلوية اليسرى مع ثلاث نبضات ليزر.
- احتفظ بالشريط اللاصق واصنع النقطة الثانية في الزاوية اليمنى العليا بـ 3 نبضات ليزر.
- اجمع الشريط اللاصق الأول. اكتب موضع وعدد النبضات:
- استخدم قطعة أخرى جديدة من الشريط اللاصق ذو الطبقتين. اصنع النقطة الأولى في الزاوية اليسرى السفلية بثلاث نبضات ليزر.
- احتفظ بالشريط اللاصق واصنع النقطة الثانية في الزاوية اليمنى السفلية بـ 3 نبضات ليزر.
- اجمع الشريط الأخير. سجّل الموضع وعدد النبضات.
- أخيرًا، التقط صورة مقرّبة لنقاط طرف الفوهة.
بعد جمع الأشرطة، يرجى الانتقال إلى الخطوة 11 للإبلاغ إلى الموزّع المحلي.
الخطوة 11 - الإبلاغ إلى الموزع المحلي أو دعم FLUX
- يرجى اتباع التعليمات في الرابط أدناه للإبلاغ بشكل صحيح عن مشكلة إلى الموزّع المحلي أو دعم FLUX. [تواصل مع خدمة العملاء]
يجب مشاركة المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي توضح مشكلة جهازك المذكورة في هذه المقالة، مع الموزع أو دعم FLUX.
#END
تعليقات
لا توجد تعليقات
الرجاء تسجيل الدخول لترك تعليق.
