#910 مشكلة محور Z/مشكلة التركيز التلقائي/مشكلة منصة Honeycomb/مشكلة سطح العمل/مسافة تركيز سيئة

FLUX Support Team
  • محدَّث

الوصف:

يمكن أن يكون سبب مشكلة محور Z معقدًا. ترتبط به أعراض مختلفة، مثل فشل وظيفة الضبط التلقائي للبؤرة، أو عدم تحرك المنصة على الإطلاق، أو تعذر إعادة المنصة إلى الوضع الأصلي أو الوصول إلى الأعلى، وما إلى ذلك. يرجى الرجوع إلى الخطوات التالية لاستكشاف أخطاء محور Z وإصلاحها.



الأسباب المحتملة

  1. فشل النظام (إعادة تحديث البرامج الثابتة، إعادة ضبط المصنع، أو إعادة تهيئة بطاقة SD.)
  2. مجس الضبط التلقائي للبؤرة (3D touch) لا يعمل بشكل صحيح.
  3. اللوحة الرئيسية/MB/اللوحة الأم لا تعمل بشكل صحيح.
  4. مفتاح الحد الرأسي (محور Z) لا يعمل بشكل صحيح.
  5. مستوى منصة الشمع غير أفقي.
  6. لوحة زر الضبط التلقائي للبؤرة لا تعمل بشكل صحيح (أقل احتمالًا)
  7. محرك خطوة محور Z لا يعمل بشكل صحيح. (أقل احتمالًا)



الخطوة A1

أعد ضبط الجهاز إلى إعدادات المصنع وتحقق مما إذا كان يمكن حل المشكلة.
راجع الرابط، 5-30 إعادة الضبط إلى إعدادات المصنع.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، تم حل المشكلة >> تم حل المشكلة
    • السبب المحتمل: فشل نظام الجهاز



الخطوة A2

قم بإزالة قرص العسل والحامل.

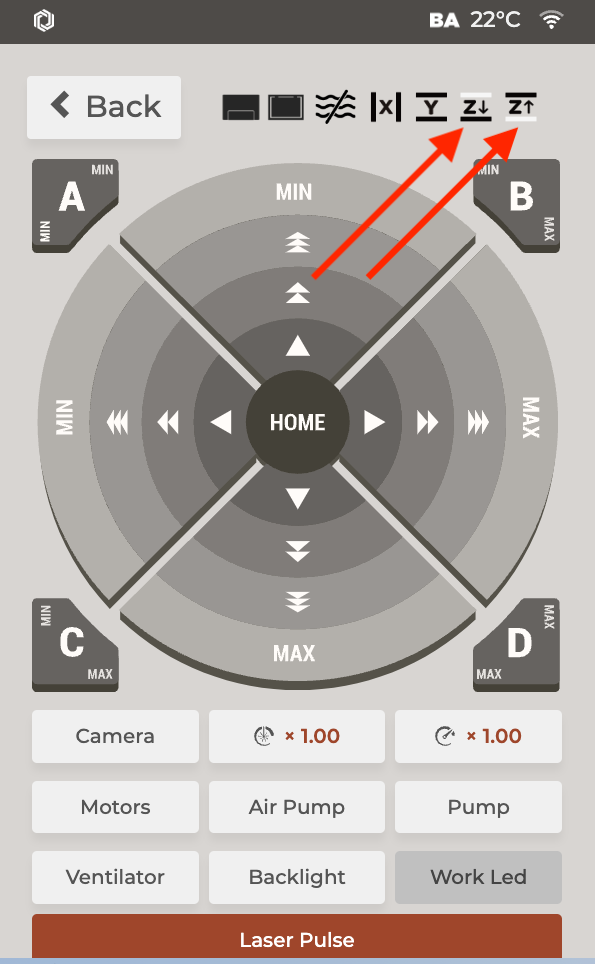

انتقل إلى "الصيانة" على لوحة التحكم واضغط على مفتاحي الحد الطرفي لمحور Z لرؤية تغيير الأيقونة.
هل تتصرف أيقونات الحد الطرفي العلوي والسفلي لمحور Z بشكل طبيعي على لوحة التحكم؟




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.



الخطوة A3

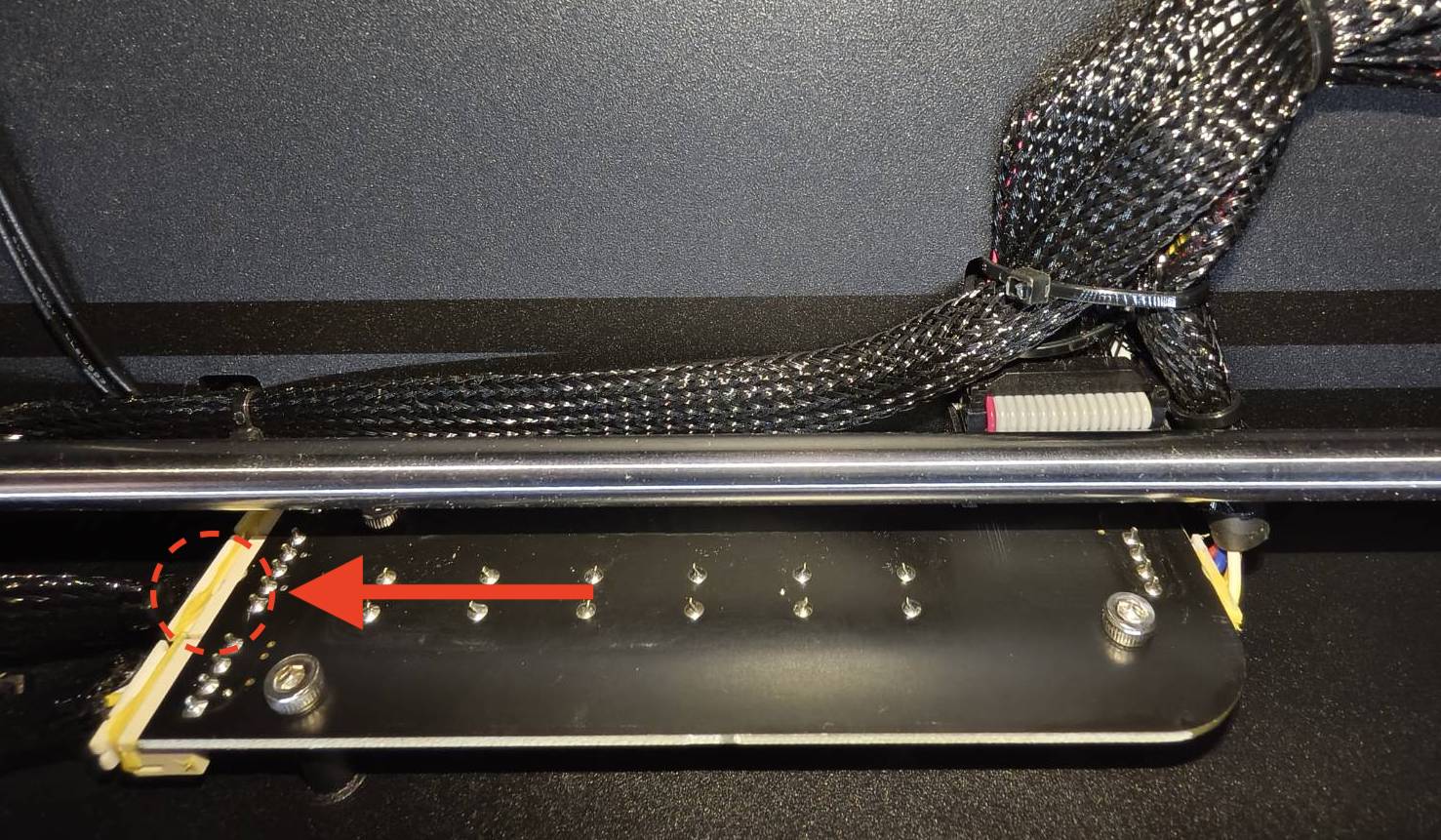

افصل كابل مفتاح الحد الطرفي لمحور Z وتحقق من الأيقونات مباشرةً.
(عادةً، إذا تم فصل الكابل، يجب أن تبقى الأيقونتان مغلقتين.)




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.



الخطوة A3.1

افصل الكابل المسطح لمفاتيح الحد الطرفي لمحور Z على اللوحة الرئيسية وتحقق من الأيقونة على لوحة التحكم. هل الأيقونتان مغلقتان؟



  • أوقف تشغيل الجهاز.

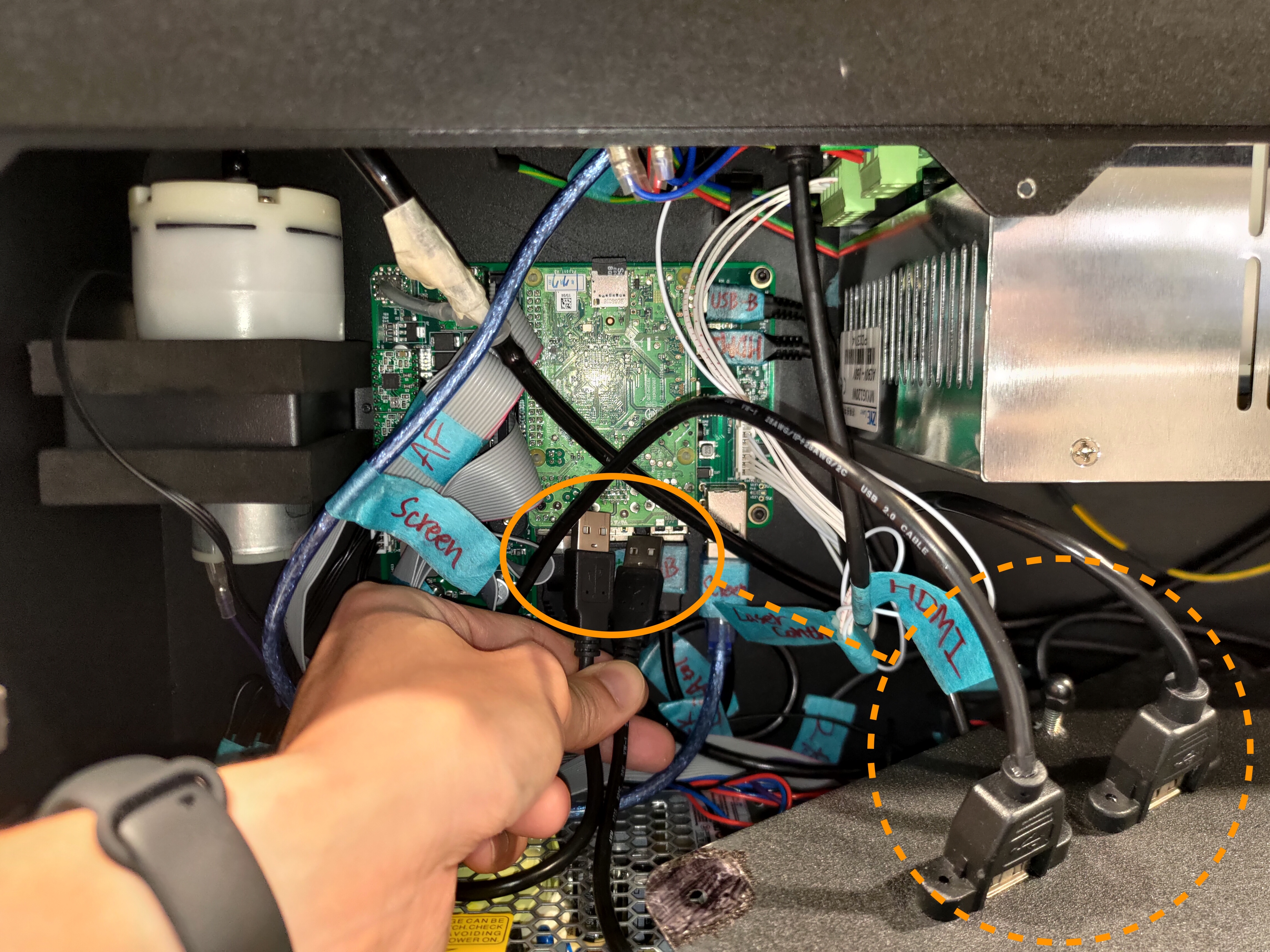

    قم بإزالة الغطاء الجانبي عن طريق فك براغي T8 هذه وافصل وصلتي USB الإضافيتين.
    (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)

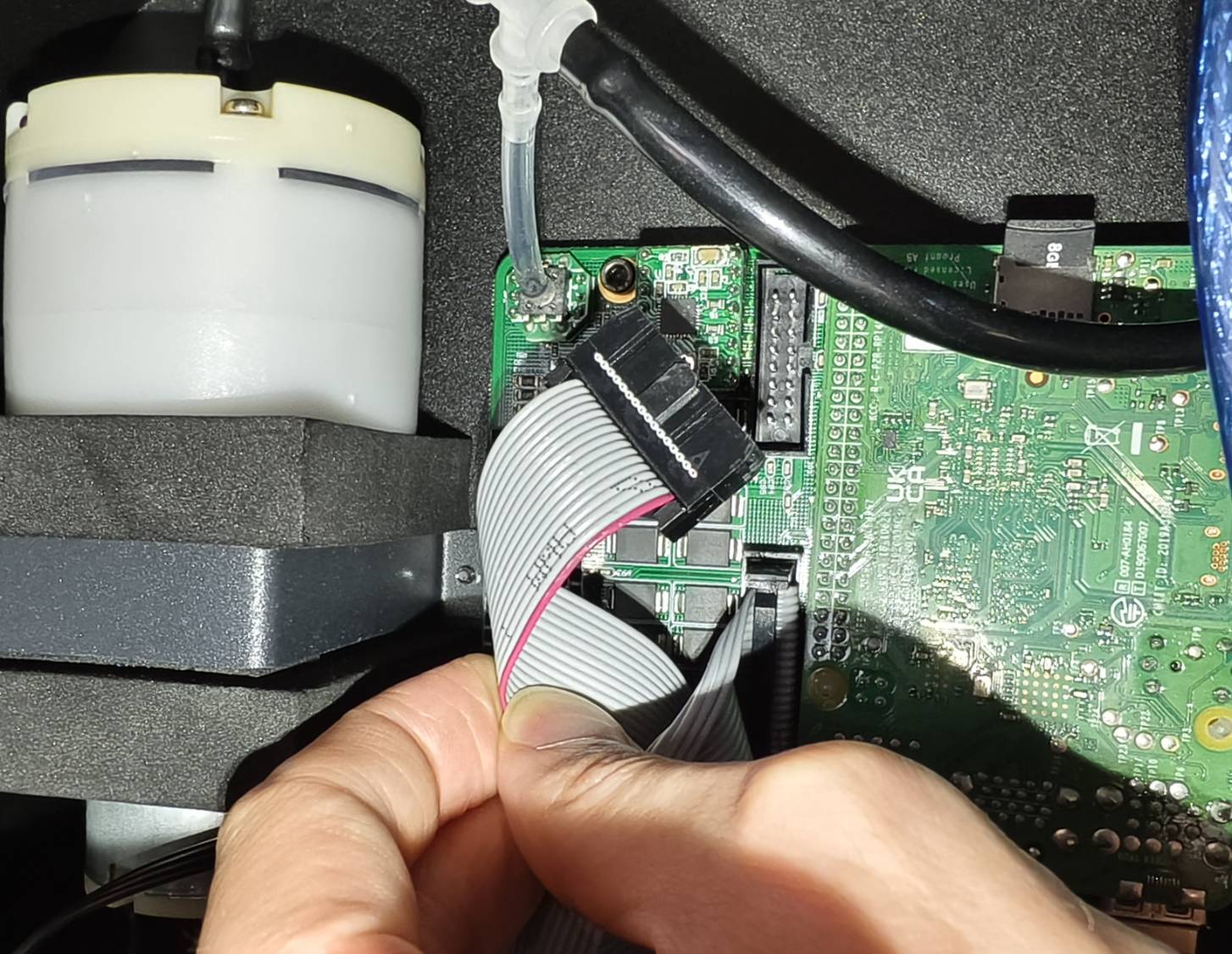

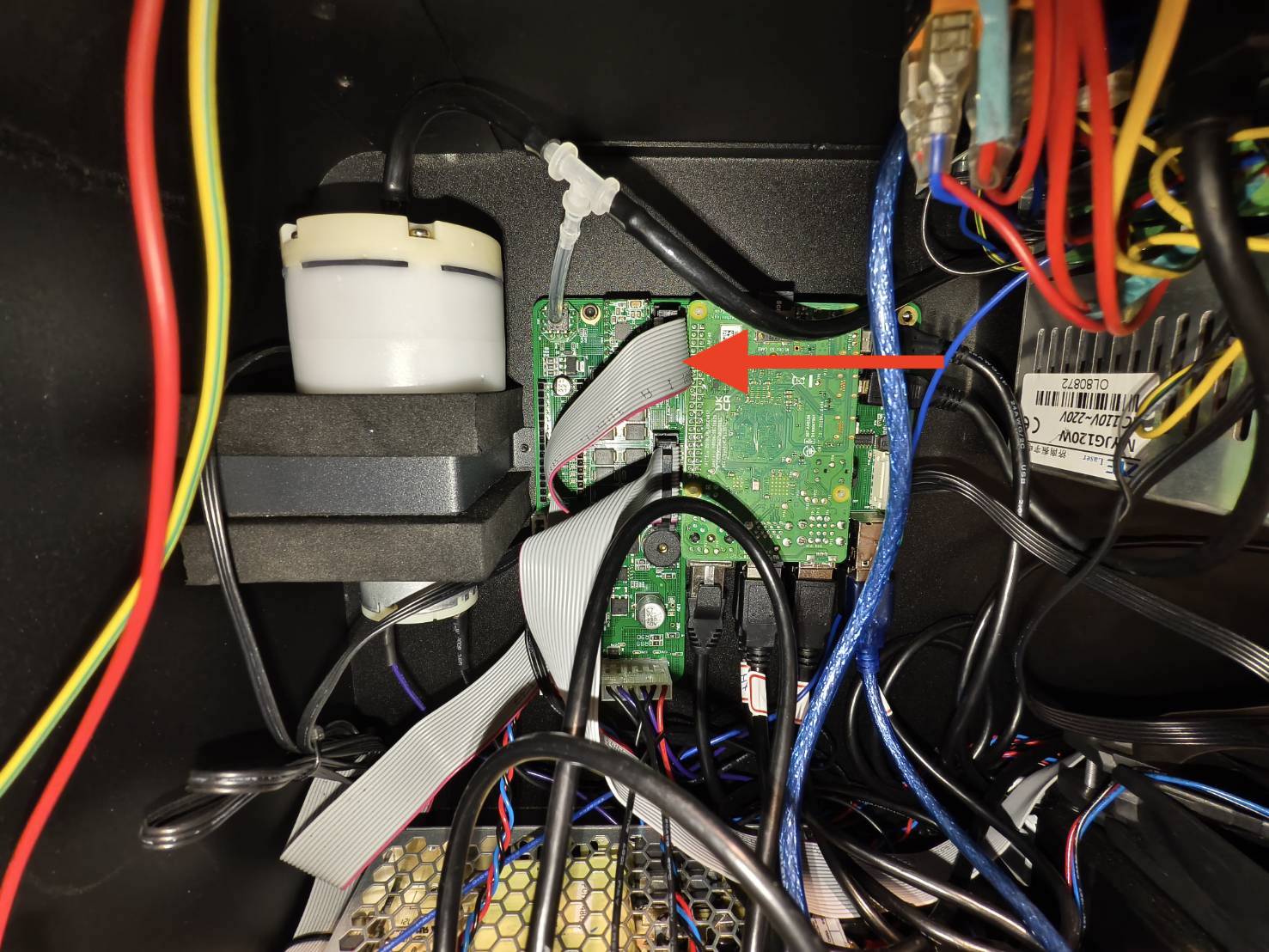

  • افصل الكابل المسطح لمفاتيح حد محور Z.
    (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)



  • شغّل الجهاز وتحقق من الأيقونات. هل كلتا الأيقونتين مغلقتان؟



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، كلاهما مغلق >> سجّل فيديو >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. كابل الشريط المسطح لمفتاح حد محور Z معيب ويحتاج إلى الاستبدال
      2. لوحة زر AF معيبة وتحتاج إلى الاستبدال
  • لا، واحد أو كلاهما يبقى مفتوحًا >> سجّل فيديو >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال.



الخطوة A4

أعد توصيل كابل مفتاح حد محور Z.
انتقل إلى "الصيانة" على لوحة التحكم واضغط على مفتاحي الحد الطرفي لمحور Z لرؤية تغيير الأيقونة.
هل تتصرف أيقونات الحد الطرفي العلوي والسفلي لمحور Z بشكل طبيعي على لوحة التحكم؟



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، كلاهما مغلق >> تم حل المشكلة
    • السبب المحتمل: الاتصال الفعلي كان سيئًا



الخطوة A5

استخدم جهاز قياس متعدد للتحقق مما إذا كانت مفاتيح حد محور Z العلوي والسفلي تعمل بشكل صحيح.
(تخطَّ هذه الخطوة و اتصل بدعم العملاء مباشرةً إذا لم يكن جهاز القياس المتعدد متوفرًا)
5-30 HEXA - اختبار مفتاح حد المحاور X و Y و Z باستخدام جهاز قياس متعدد



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، كلا المفتاحين يعملان بشكل صحيح >> سجّل فيديو >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال.
      2. لوحة زر AF معيبة وتحتاج إلى الاستبدال
      3. كابل الشريط المسطح لمفتاح حد محور Z معيب ويحتاج إلى الاستبدال
  • لا، أحدهما لا يعمل >> سجّل فيديو >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. مجموعة مفاتيح حد المحور Z معطلة وتحتاج إلى الاستبدال



الخطوة B1

تحقق مما إذا كان بالإمكان تشغيل مفاتيح حد المحور Z العلوي والسفلي بواسطة المنصة.
اخفض السرير وارفعه إلى الأعلى لترى ما إذا كان بالإمكان تشغيل مفاتيح حد المحور Z.

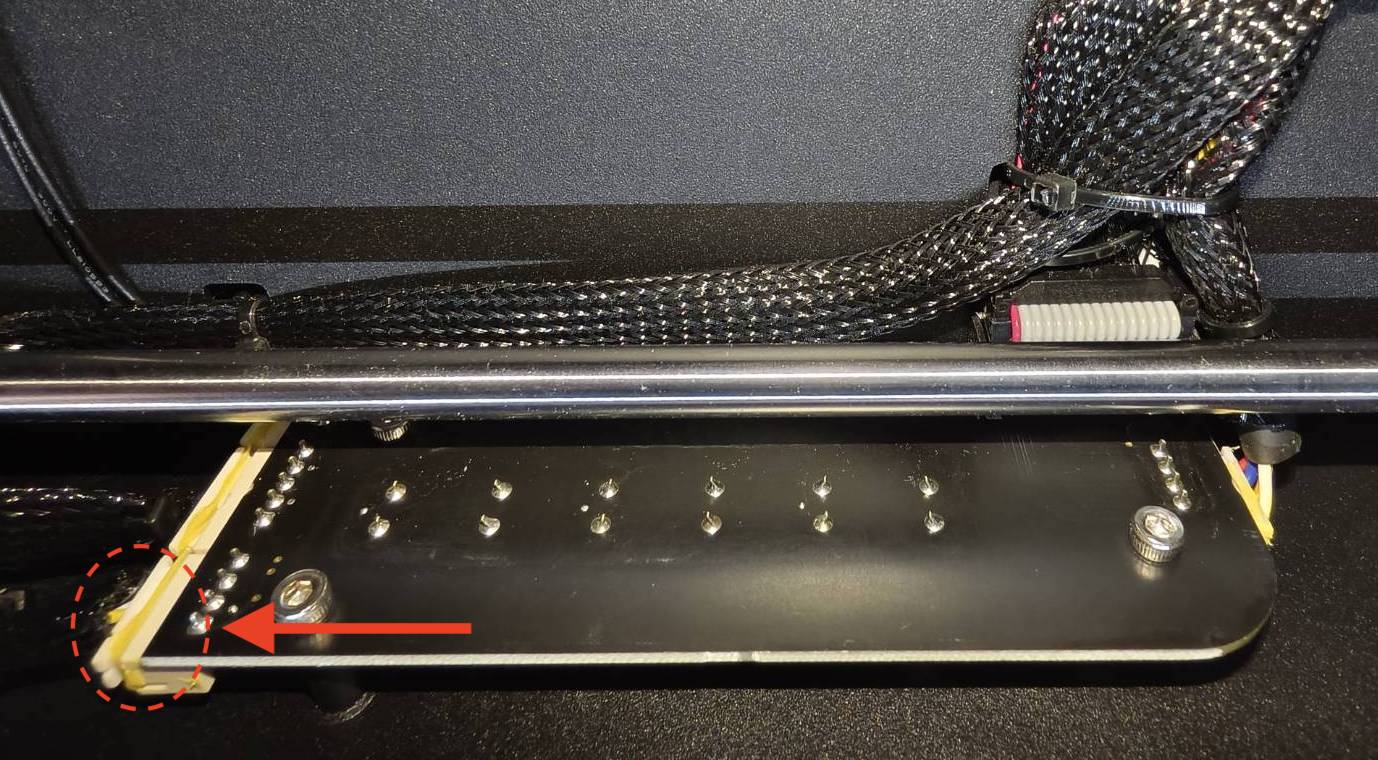

مثال جيد - تم التفعيل
مثال سيئ - لم يتم التفعيل



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • نعم، يمكن تفعيل كلا المفتاحين >> الخطوة C1
  • لا، تُصدر الآلة صوت طحن عندما تصل إلى الحد >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. المنصة غير مستوية أفقيًا؛ تحتاج إلى التعديل.
  • لا، يمكن تحريكها في اتجاه واحد فقط >> الخطوة B2
  • لا، لن تتحرك المنصة على الإطلاق >> الخطوة B2



الخطوة B2

حاول تزييت البراغي الرئيسية الأربعة وتحقق مما إذا كان بالإمكان تحريك المنصة.
يُرجى الرجوع إلى المقالة. 4-3 التشحيم



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.



الخطوة B2.1

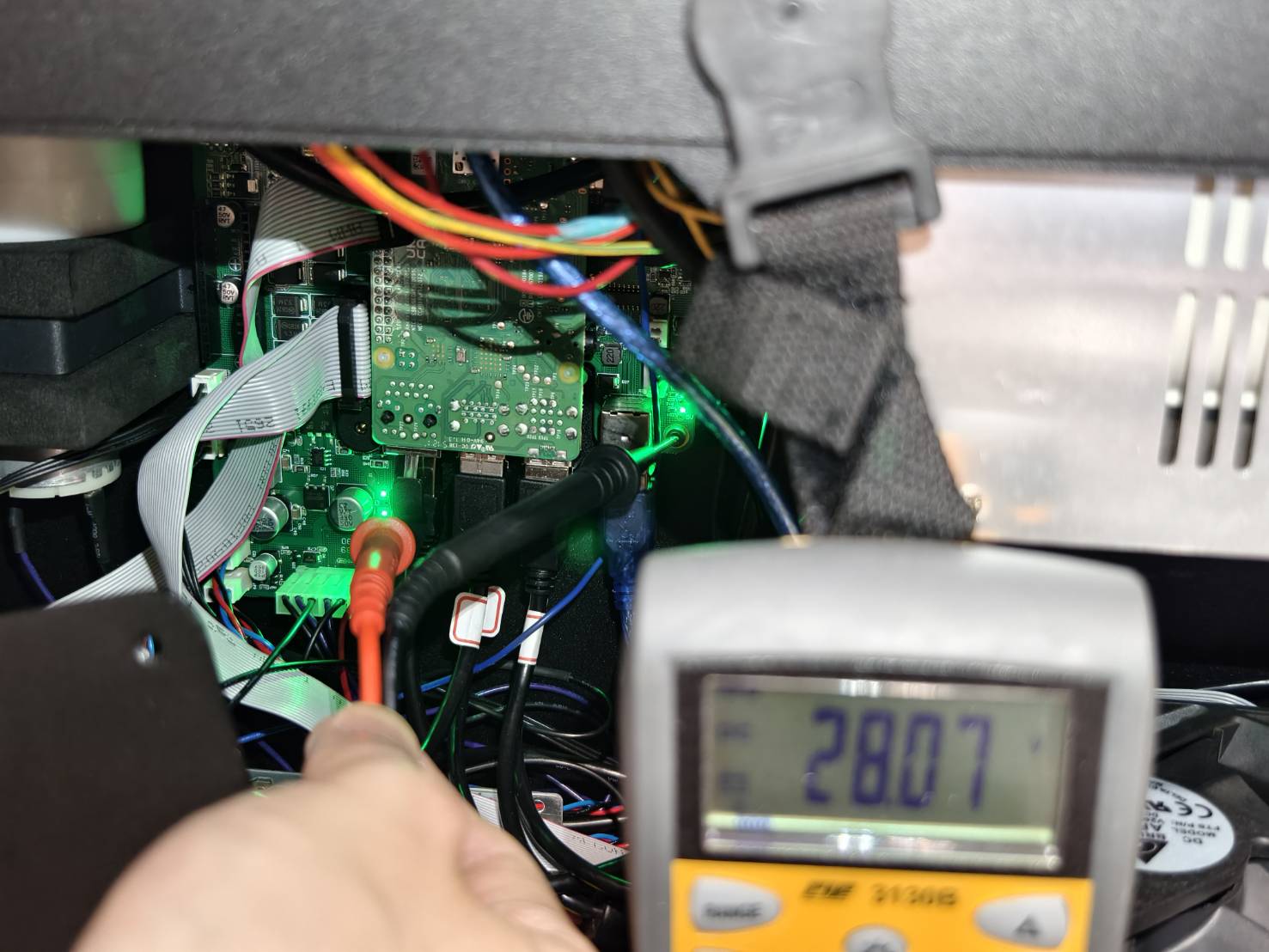

استخدم جهاز قياس متعدد لقياس الجهد الكهربائي على اللوحة الرئيسية. يجب أن يكون الجهد حوالي 28 فولت.
(إذا لم يكن جهاز القياس المتعدد متوفرًا، فيرجى تخطي هذه الخطوة والانتقال إلى الخطوة B3.)

  • أوقف تشغيل الجهاز.

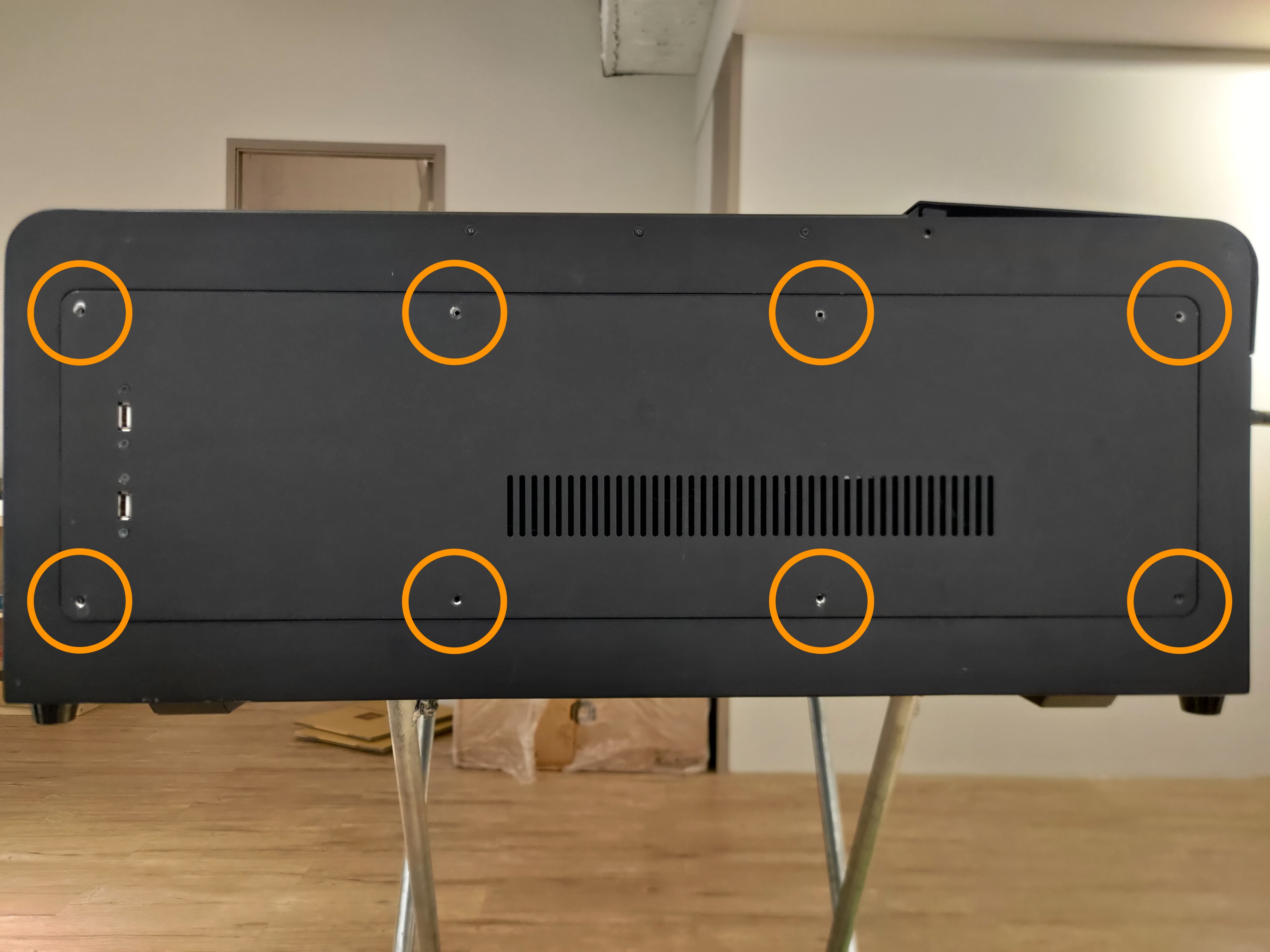

    قم بإزالة الغطاء الجانبي عن طريق فك براغي T8 هذه وافصل وصلتي USB الإضافيتين.
    (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)

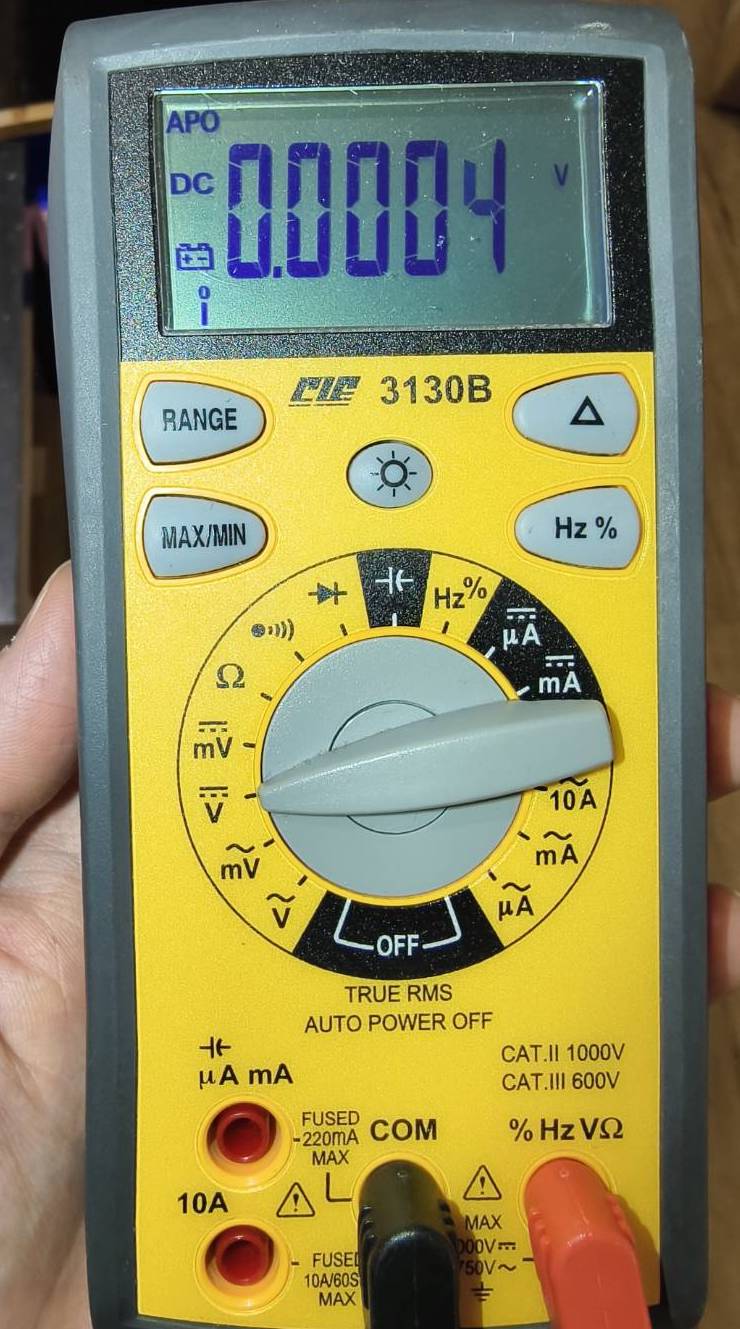

  • قم بتبديل جهاز القياس المتعدد إلى وضع قياس التيار المستمر.

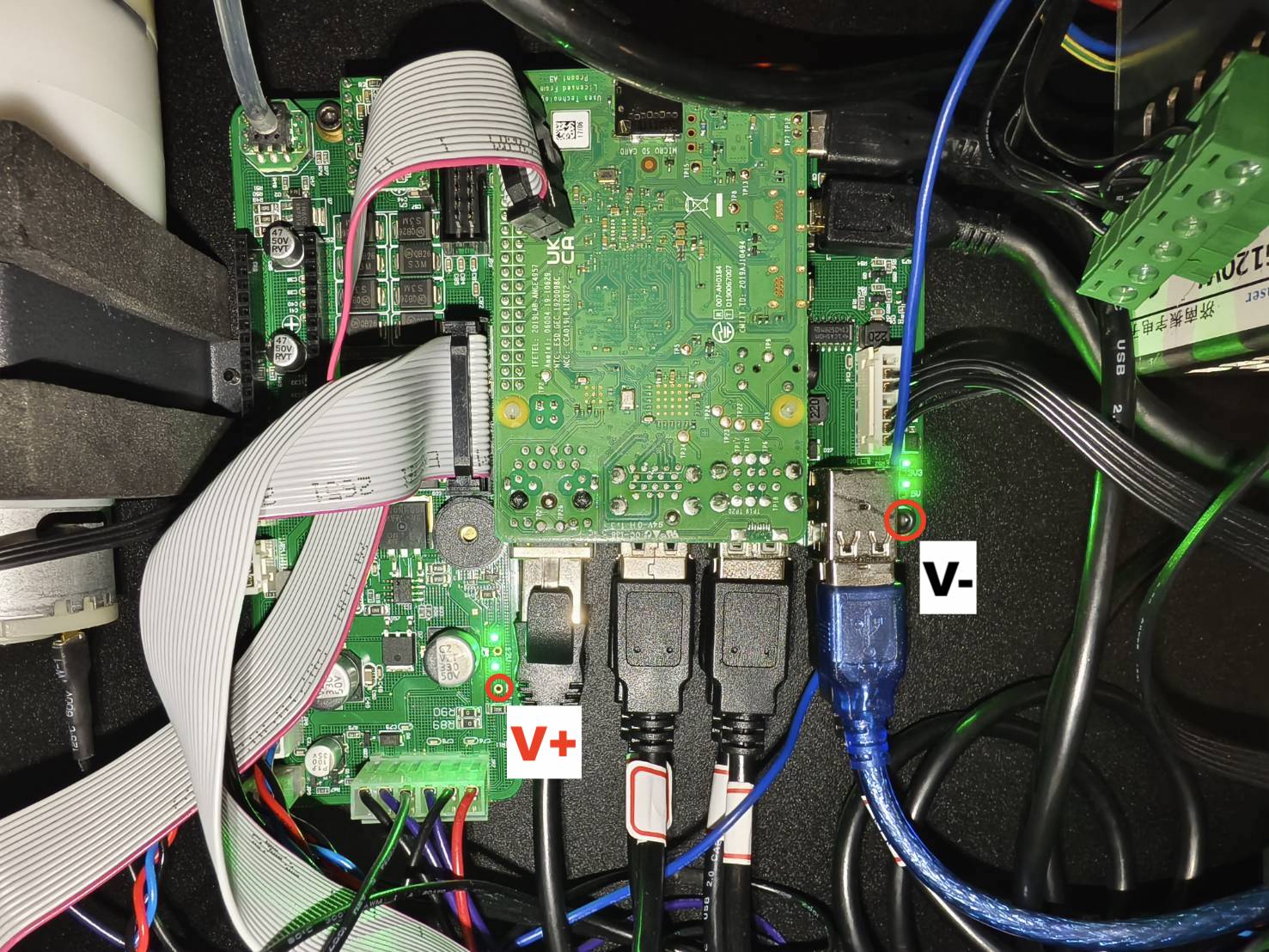

  • حدد نقاط القياس.

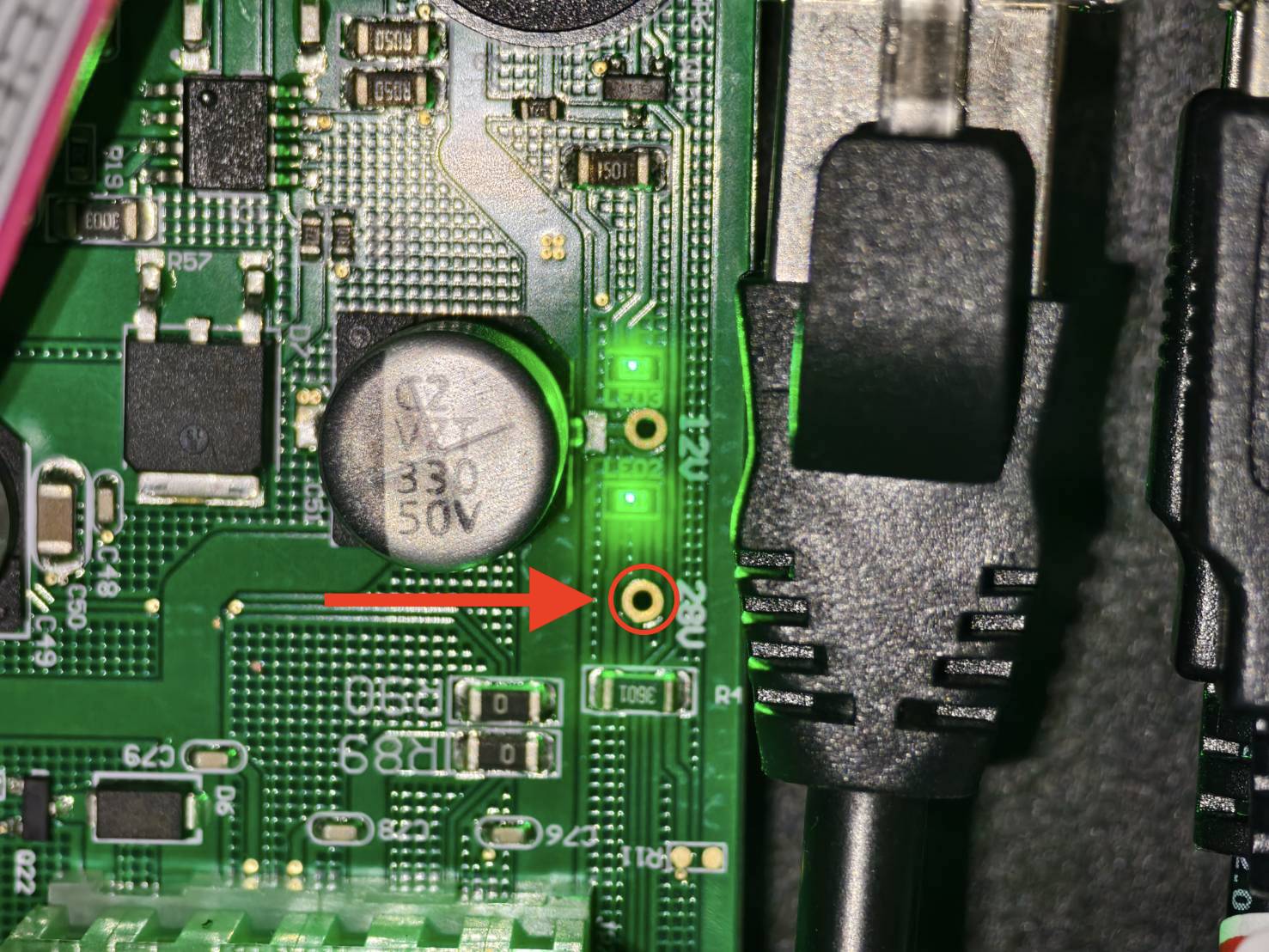

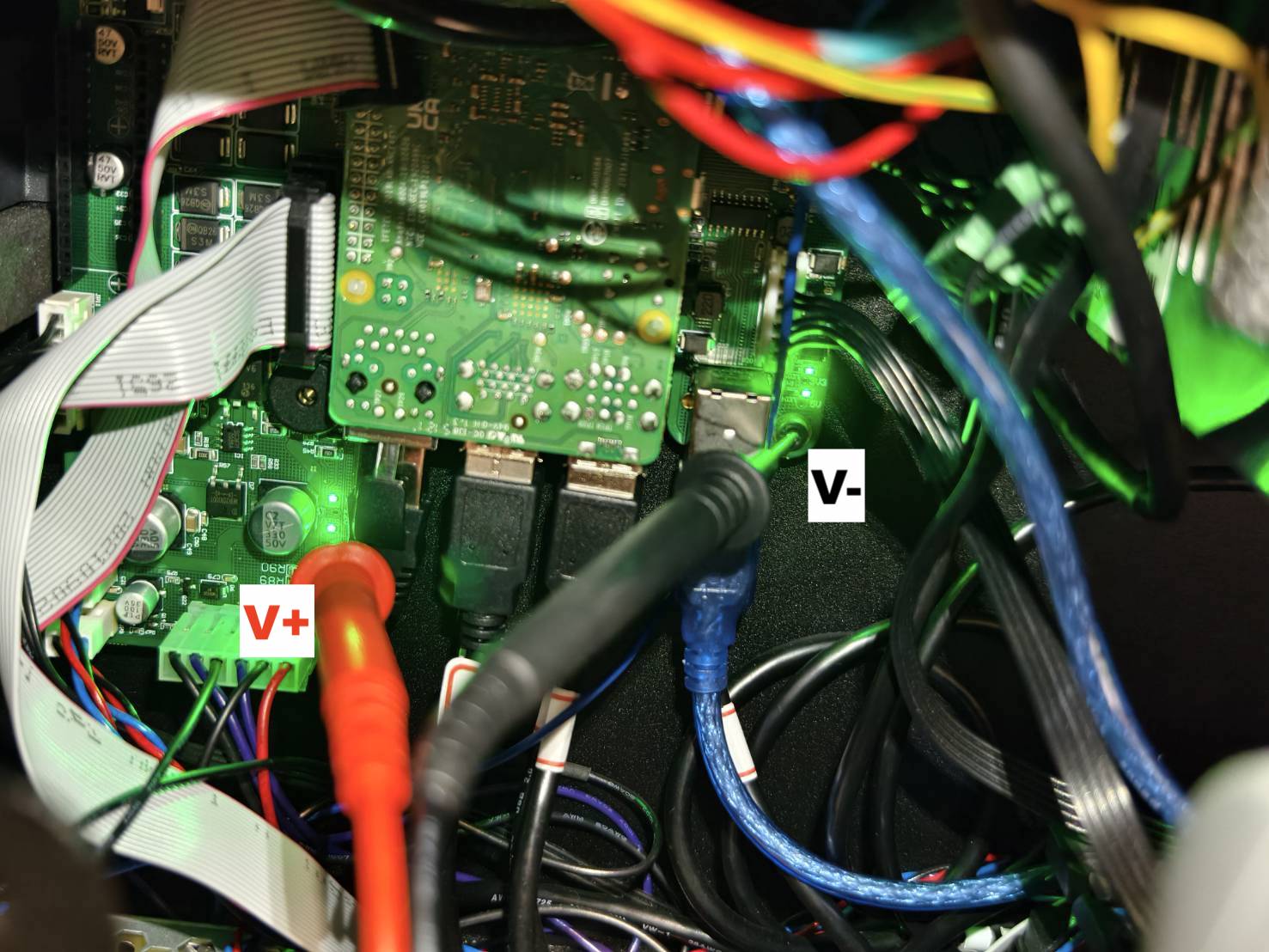

    سيتصل مجس V+ بالثقب البرونزي الصغير القريب من اللون الأخضر السفلي الأيسر
    سيتصل مجس V- بالبرغي السداسي الأسود في أسفل اليمين.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • الجهد أقل من 28 فولت >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال



الخطوة B3

افصل الكابلات التالية ثم أعد توصيلها. بعد ذلك، حاول خفض المنصة ورفعها.

  • كابل الشريط المسطح على اللوحة الرئيسية.
    (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)

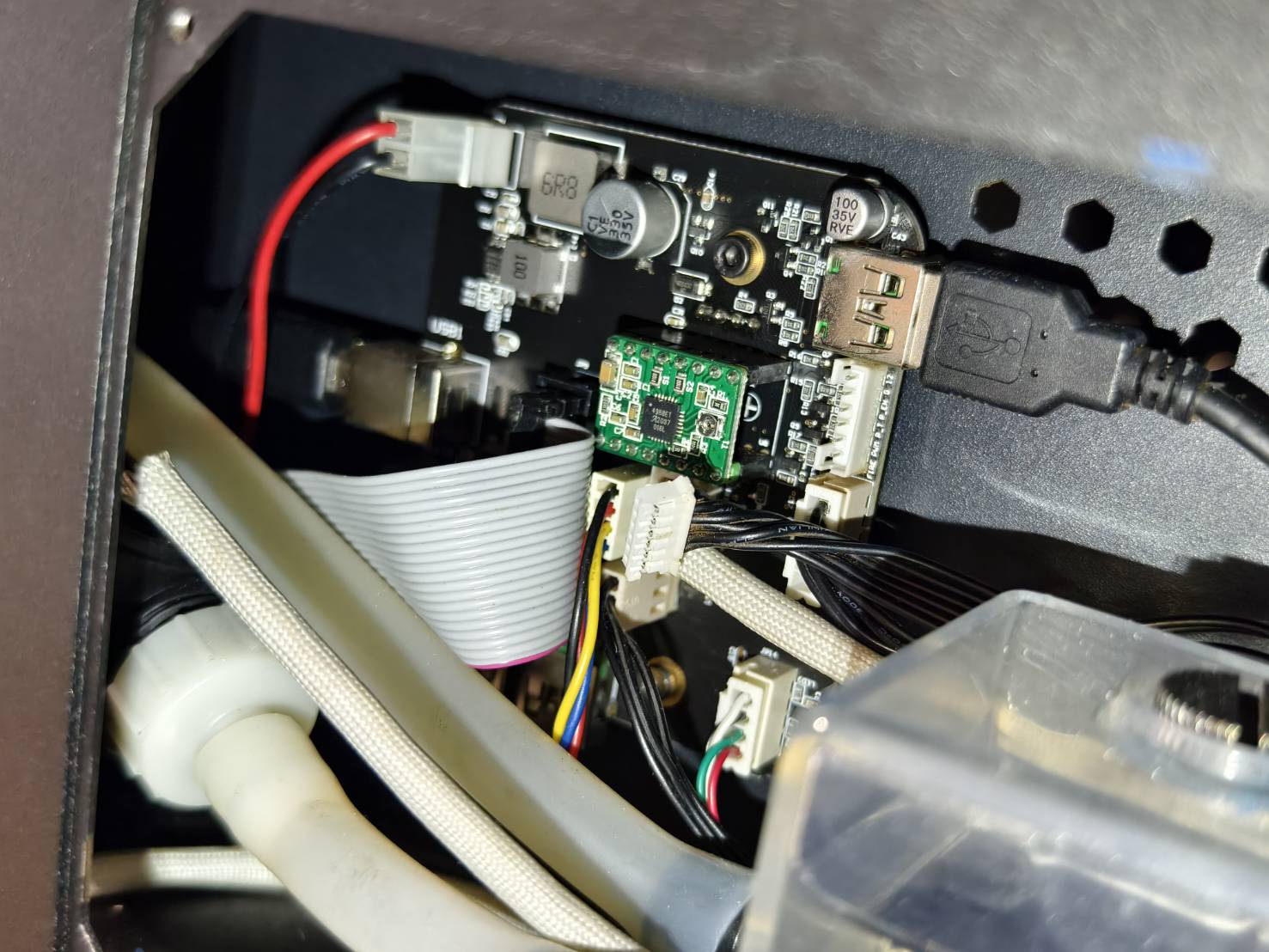

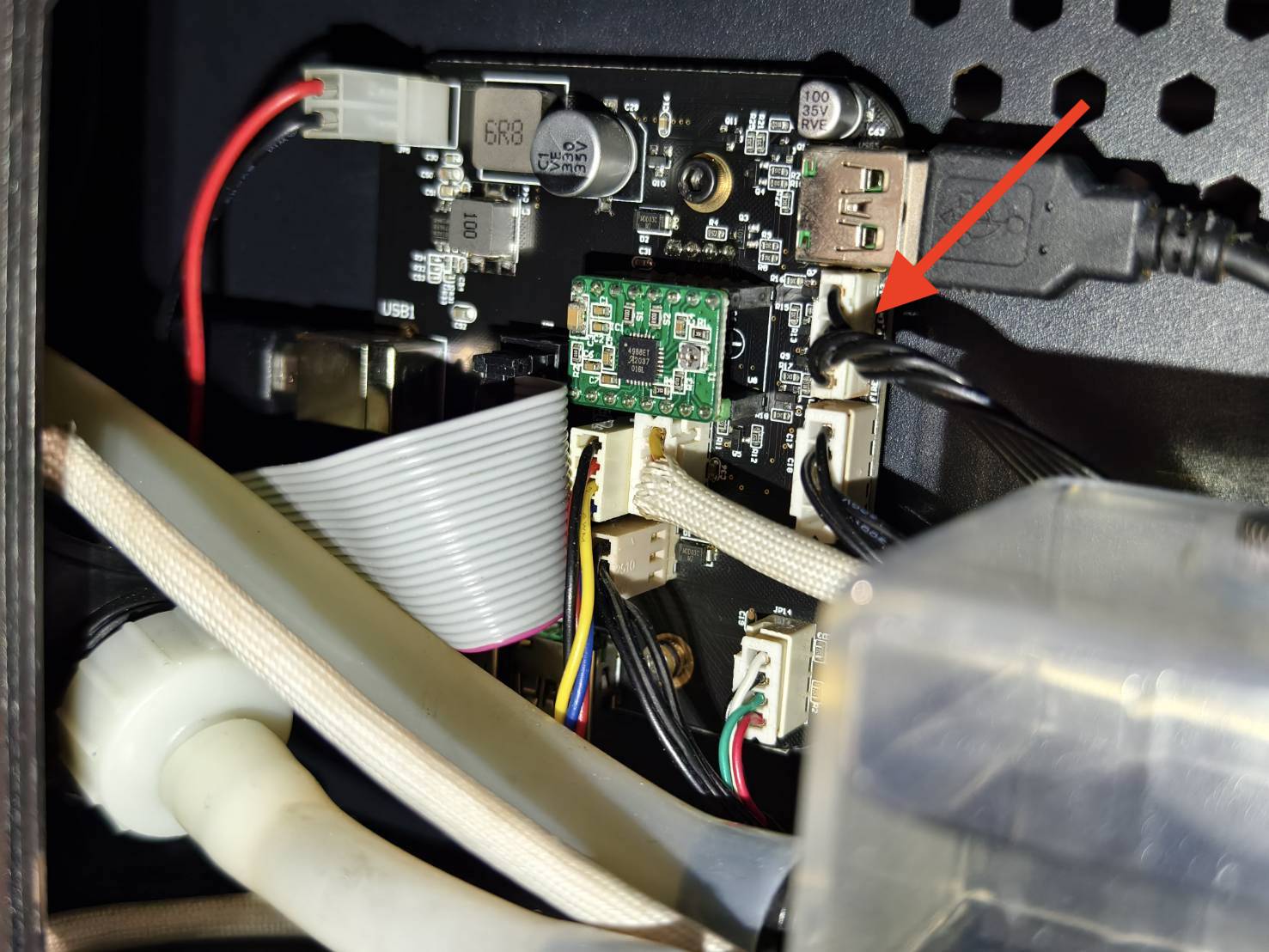

  • كابل محرك المحور Z على لوحة زر التركيز التلقائي.




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • لا، يمكن تحريكها في اتجاه واحد فقط >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. لوحة زر AF معيبة وتحتاج إلى الاستبدال
      2. كابل الشريط المسطح لمفتاح حد المحور Z معطل ويحتاج إلى الاستبدال
      3. اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال (أقل احتمالًا)
      4. محرك المحور Z معطل (أقل احتمالًا)
  • لا، لن تتحرك المنصة على الإطلاق >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. لوحة زر AF معيبة وتحتاج إلى الاستبدال
      2. كابل الشريط المسطح لمفتاح حد المحور Z معطل ويحتاج إلى الاستبدال
      3. اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال
      4. محرك المحور Z معطل



الخطوة C1

تحقق مما إذا كان المسبار عالقًا عن طريق إيقاف تشغيل الجهاز ثم إعادة تشغيله.
أعد تشغيل الجهاز، ويجب أن ينبثق مسبار التركيز التلقائي تلقائيًا مرتين.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • المسبار بارز بالفعل قبل التشغيل >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. وحدة التركيز التلقائي معطلة وتحتاج إلى استبدال.



الخطوة C1.1

تحقق مما إذا كان ضوء LED للكاميرا مضاءً عند تشغيل الجهاز.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • لا، ضوء LED مطفأ >> اتصل بدعم العملاء
    • السبب المحتمل:
      • لوحة مستشعر اللهب وضوء LED لكاميرا HX معطلة
      • كابل الـ 6 سنون للوحة مستشعر اللهب معطل (أقل احتمالاً)
      • لوحة الراسمة معطلة (أقل احتمالاً)



الخطوة C1.2

أعد توصيل الكابلات التالية. بعد ذلك، تحقق مما إذا كان المسبار يبرز عند تشغيل الجهاز.

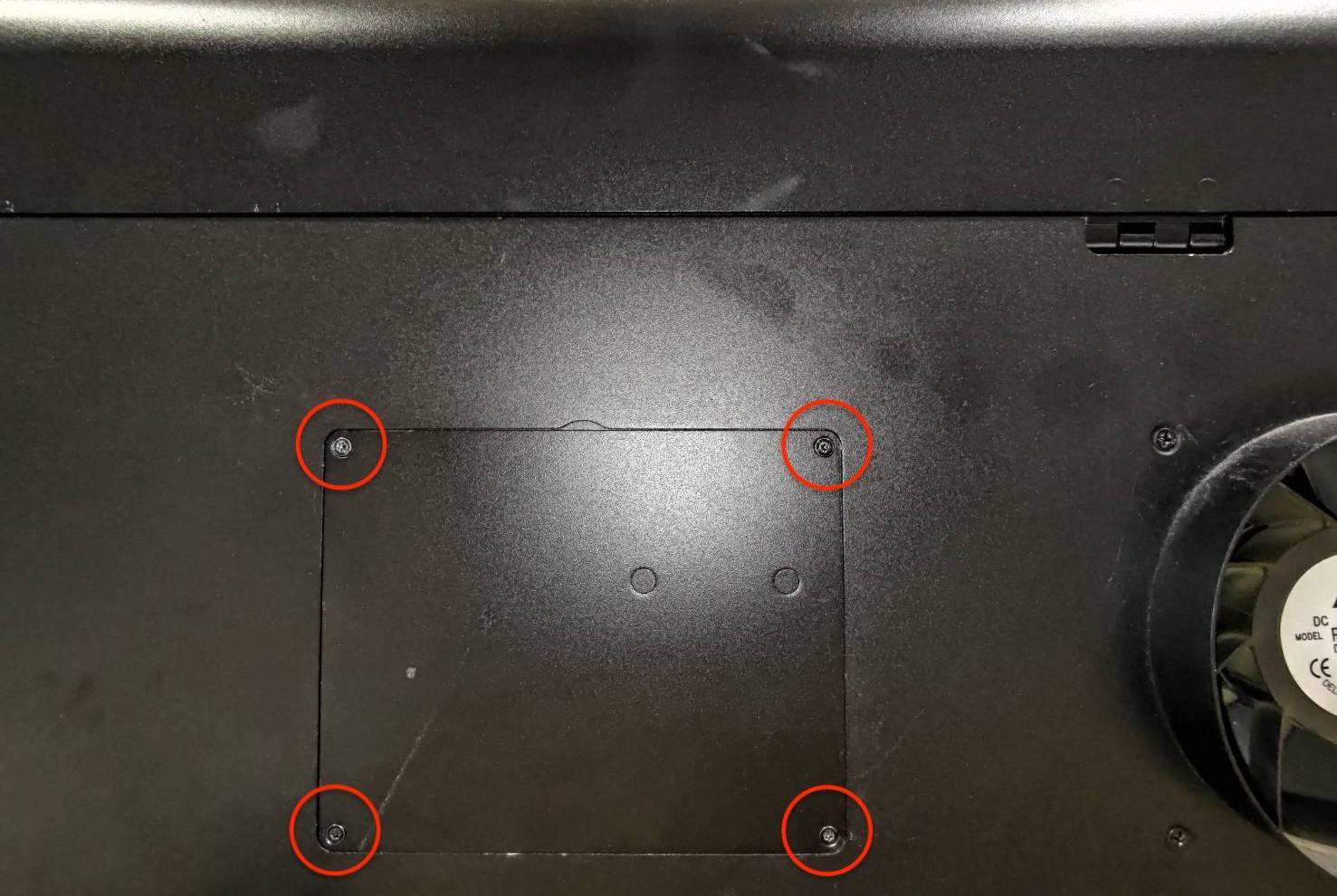

  • كابل الـ 6 سنون على لوحة الراسمة. (يجب إزالة الغطاء الخلفي باستخدام مفك براغي T8.) (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)

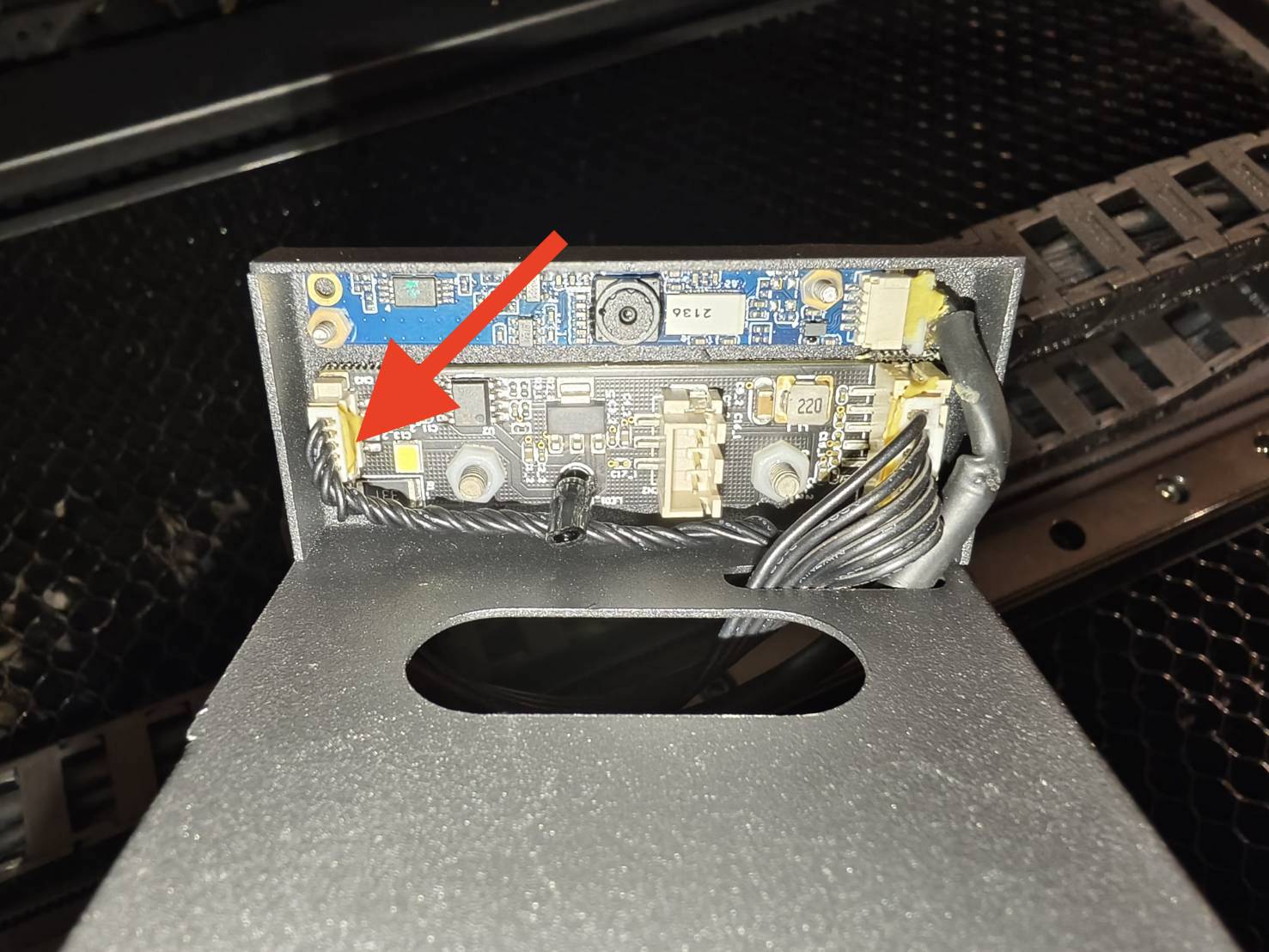

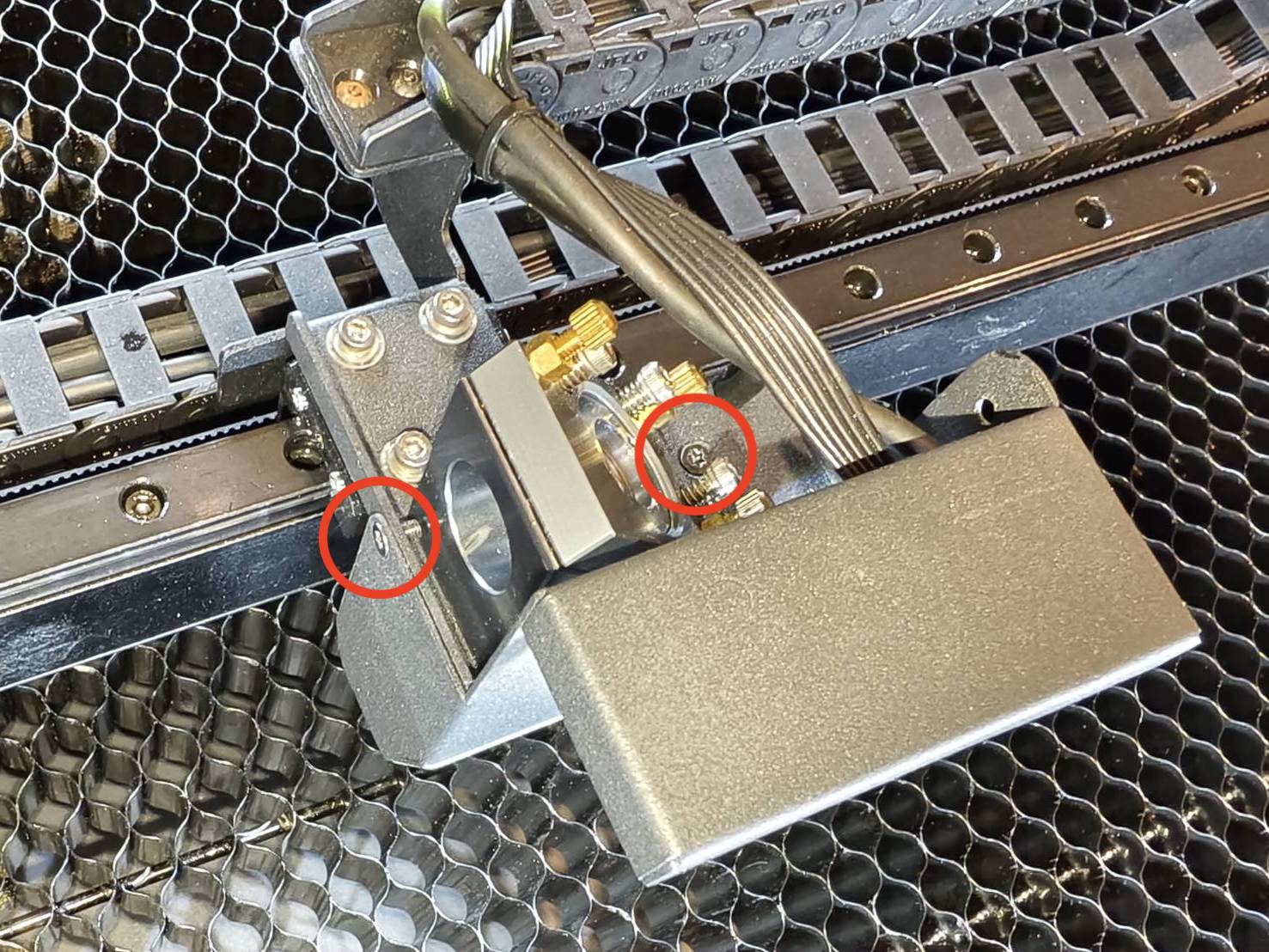

  • كابل الـ 6 سنون على لوحة LED للكاميرا في رأس الليزر.
    (يجب إزالة واقي رأس الليزر باستخدام مفك براغي T8.)



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • لا، ضوء LED مطفأ >> اتصل بدعم العملاء
    • السبب المحتمل:
      • لوحة مستشعر اللهب وضوء LED لكاميرا HX معطلة
      • كابل الـ 6 سنون للوحة مستشعر اللهب معطل (أقل احتمالاً)
      • لوحة الراسمة معطلة (أقل احتمالاً)



الخطوة C1.3

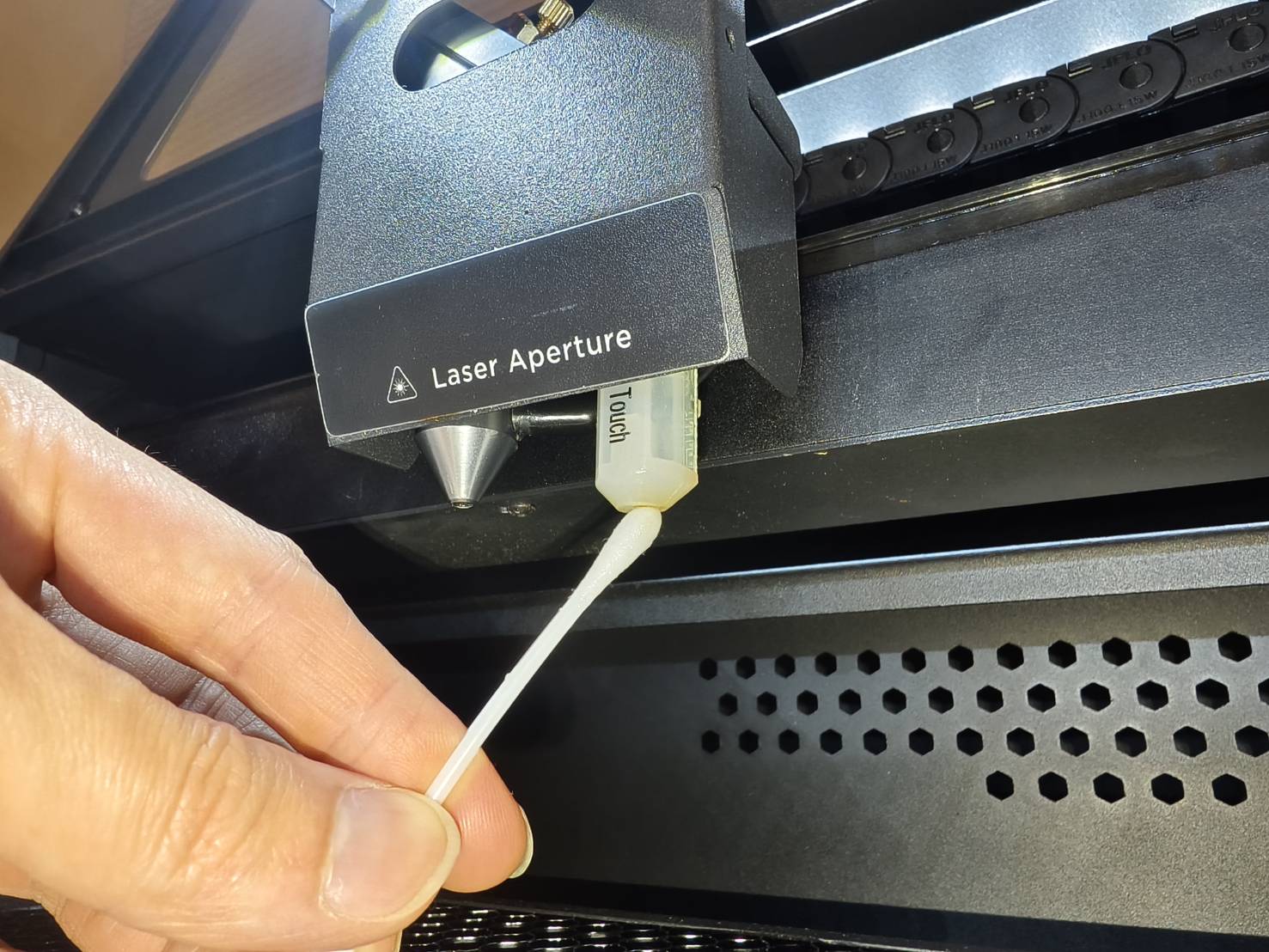

استخدم ممسحة قطنية مع كحول لتنظيف طرف وحدة التركيز التلقائي.
بعد التنظيف، حاول إيقاف تشغيل الماكينة وإعادة تشغيلها لمعرفة ما إذا كان المجس يبرز.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.





الخطوة C1.4

أعد توصيل الكابلات التالية. بعد ذلك، تحقق مما إذا كان المسبار يبرز عند تشغيل الجهاز.

  • كابل الـ 6 سنون على لوحة الراسمة. (يجب إزالة الغطاء الخلفي باستخدام مفك براغي T8.) (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)



  • كابل الـ 6 سنون على لوحة LED للكاميرا في رأس الليزر.
    (يجب إزالة واقي رأس الليزر باستخدام مفك براغي T8.)

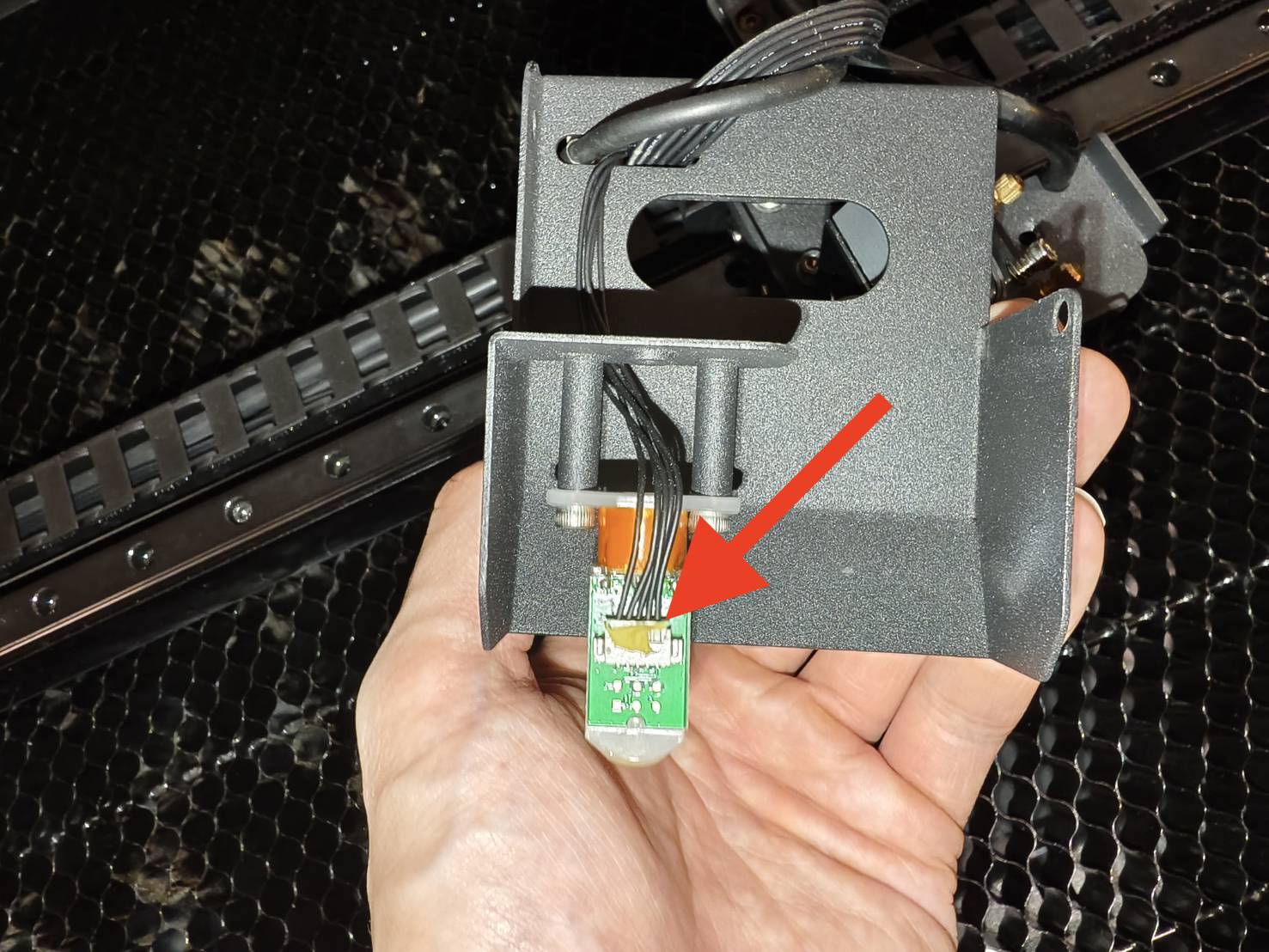

  • كابل 5 دبابيس على لوحة LED الكاميرا ووحدة الضبط التلقائي للبؤرة.

حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.





الخطوة C1.5

أعد تثبيت بطاقة SD وتحقق مما إذا كان المجس يبرز عند تشغيل الماكينة.
بالرجوع إلى المقالة، 5-24 HEXA - إعادة تثبيت بطاقة SD.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • لا، المجس لا يبرز على الإطلاق >> اتصل بخدمة العملاء
    • السبب المحتمل:
      1. وحدة الضبط التلقائي للبؤرة معطلة
      2. كابل 5 دبابيس لوحدة الضبط التلقائي للبؤرة معطل
      3. لوحة مستشعر LED الكاميرا HX واللهب معطلة (أقل احتمالاً)
      4. كابل الـ 6 سنون للوحة مستشعر اللهب معطل (أقل احتمالاً)
      5. لوحة الراسمة معطلة (أقل احتمالاً)
      6. اللوحة الرئيسية معطلة (أقل احتمالاً)



الخطوة C2

ضع مادة في منطقة العمل واضغط مرتين على زر "AF" لمعرفة ما إذا كان الضبط التلقائي للبؤرة يعمل وما إذا كان شكل المجس طبيعيًا.

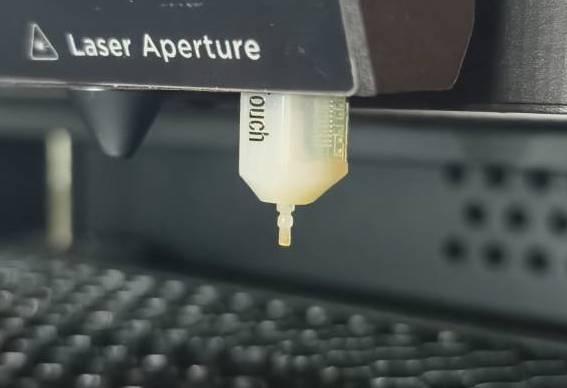

تحقق من الشكل - مثال جيد

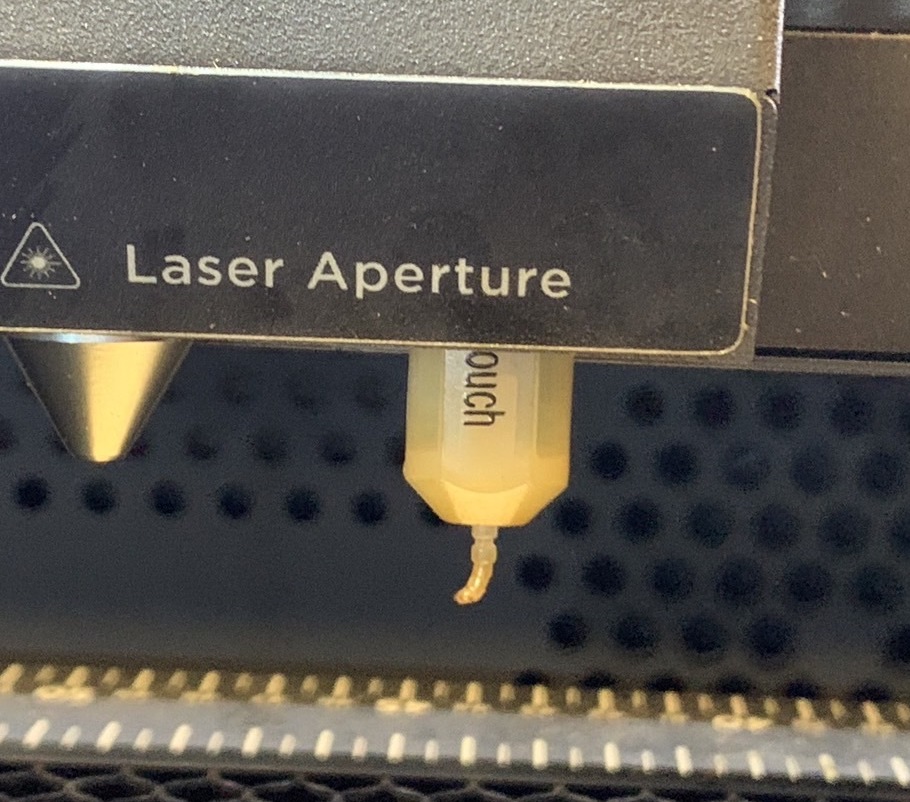

تحقق من الشكل - مثال سيئ



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • الشكل والوظيفة طبيعيان >> تم حل المشكلة
  • يبدو المجس ملتويًا >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. وحدة التركيز التلقائي معطلة وتحتاج إلى استبدال.
  • لا تزال هناك مشكلة في الضبط التلقائي للبؤرة >> الخطوة C3



الخطوة C3

أعد توصيل الكابلات التالية. بعد ذلك، تحقق مما إذا كانت المشكلة لا تزال موجودة.

  • كابل الـ 6 سنون على لوحة الراسمة. (يجب إزالة الغطاء الخلفي باستخدام مفك براغي T8.) (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك مختلفة عن الصورة.)



  • كابل الـ 6 سنون على لوحة LED للكاميرا في رأس الليزر.
    (يجب إزالة واقي رأس الليزر باستخدام مفك براغي T8.)



  • كابل 5 دبابيس على لوحة LED الكاميرا ووحدة الضبط التلقائي للبؤرة.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

  • الوظيفة تعمل >> تم حل المشكلة
  • لا تزال هناك مشكلة في الضبط التلقائي للبؤرة >> اتصل بدعم العملاء
    • السبب المحتمل:
      1. وحدة الضبط التلقائي للبؤرة معطلة
      2. كابل 5 دبابيس لوحدة الضبط التلقائي للبؤرة معطل
      3. لوحة مستشعر LED الكاميرا HX واللهب معطلة (أقل احتمالاً)
      4. كابل الـ 6 سنون للوحة مستشعر اللهب معطل (أقل احتمالاً)
      5. لوحة الراسمة معطلة (أقل احتمالاً)
      6. اللوحة الرئيسية معطلة (أقل احتمالاً)



اتصل بدعم العملاء

  • يرجى اتباع التعليمات الواردة في الرابط أدناه للإبلاغ عن مشكلة بشكل صحيح إلى البائع المحلي أو دعم FLUX. [تواصل مع خدمة العملاء]

*المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي تُظهر مشكلة جهازك في هذه المقالة، ستكون ضرورية لمشاركتها مع البائع أو دعم FLUX.
