#913 اكتشاف تدفق هواء غير طبيعي

الخطوة 1

اختبر ما إذا كان هناك هواء ينفث من فوهة الليزر.

• ادخل وضع الصيانة على لوحة التحكم وقم بتمكين مضخة الهواء.
• استخدم يدك أو قطعة من الورق لاختبار ما إذا كان هناك هواء ينفث من فوهة الليزر.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

نعم، هناك هواء ينفث >> الخطوة 2

لا، لا يوجد هواء ينفث >> الخطوة 1.1

---



الخطوة 1.1

قم بإزالة الغطاء الجانبي للتحقق من سنون سلك مضخة الهواء وخرطوم الهواء المتصل بالجزء العلوي من مضخة الهواء أو إعادة توصيلهما.

• قم بإيقاف تشغيل الجهاز. قم بإزالة الغطاء الجانبي عن طريق فك مسامير T8 هذه وافصل وصلتي USB الإضافيتين. (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك تختلف عن الصورة.)

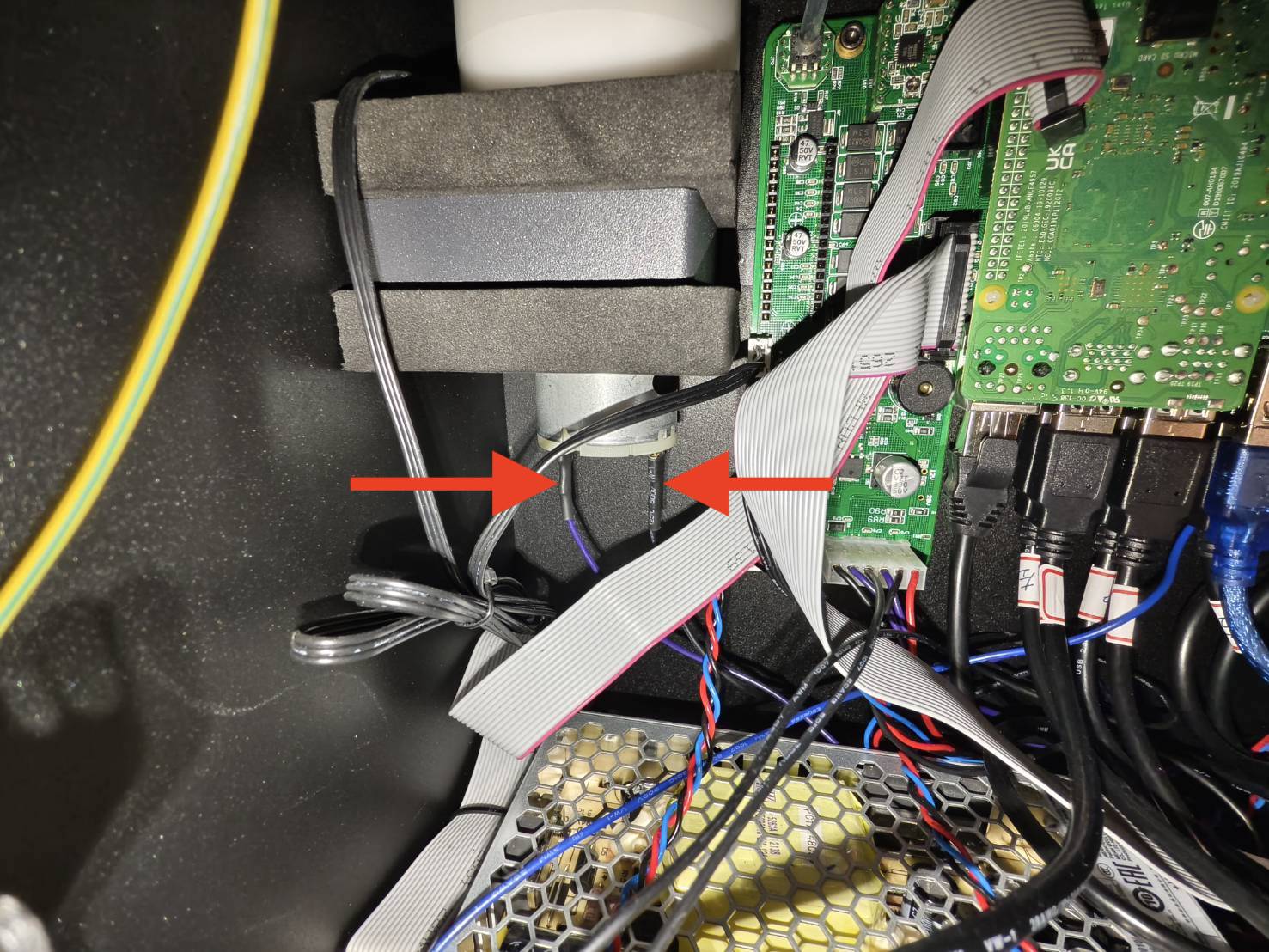

• تحقق من سلكي مضخة الهواء أو أعد توصيلهما.

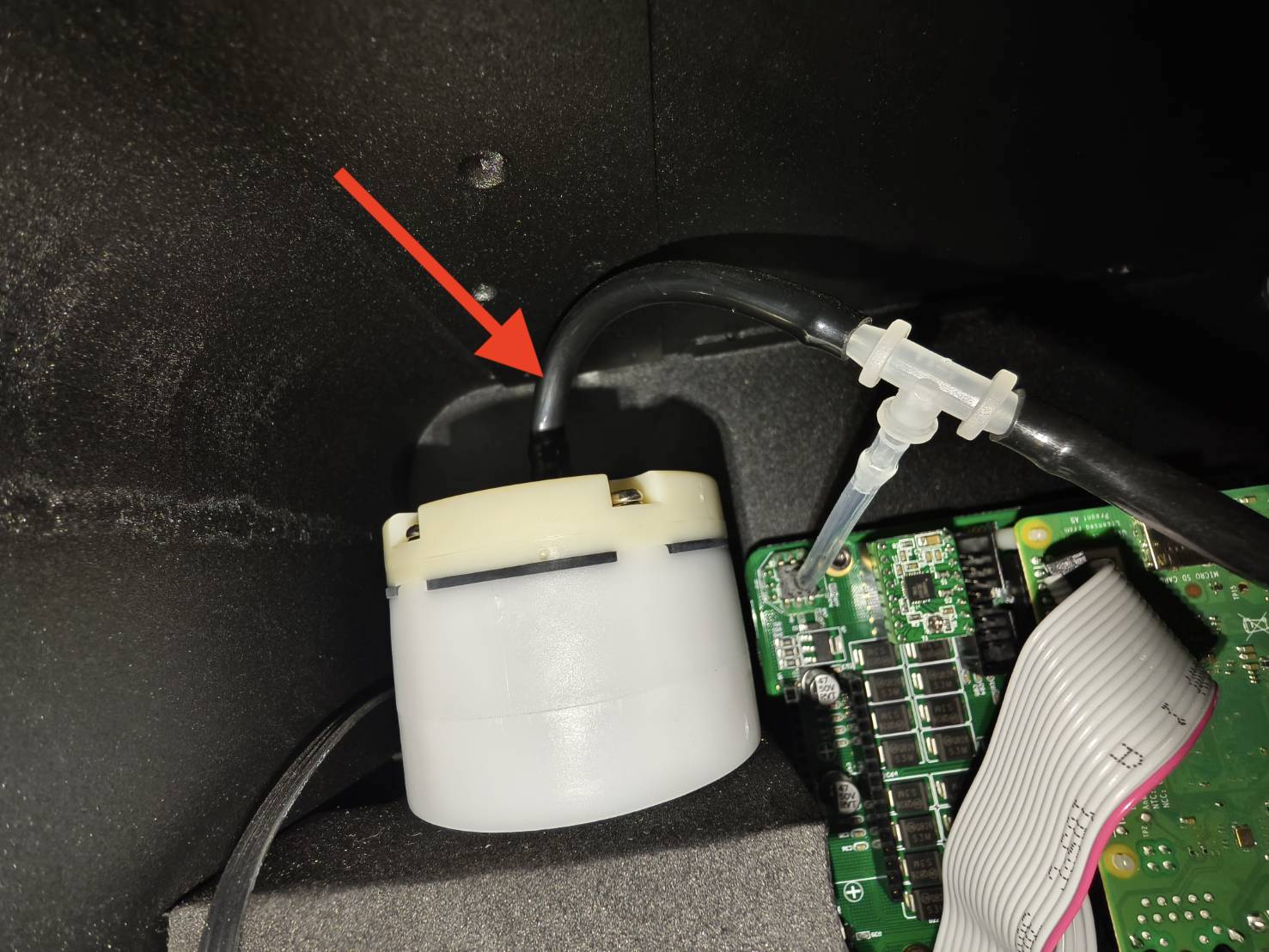

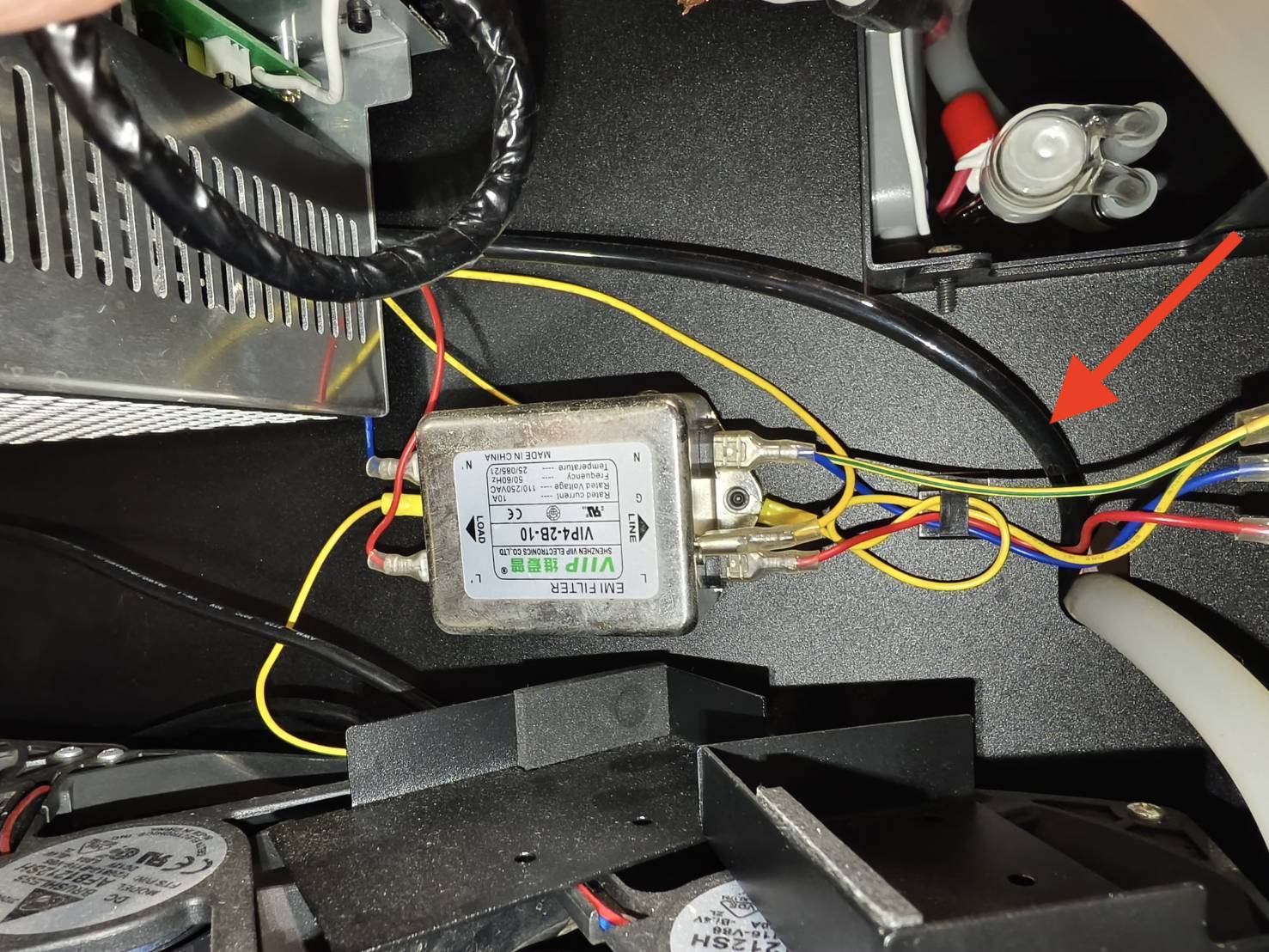

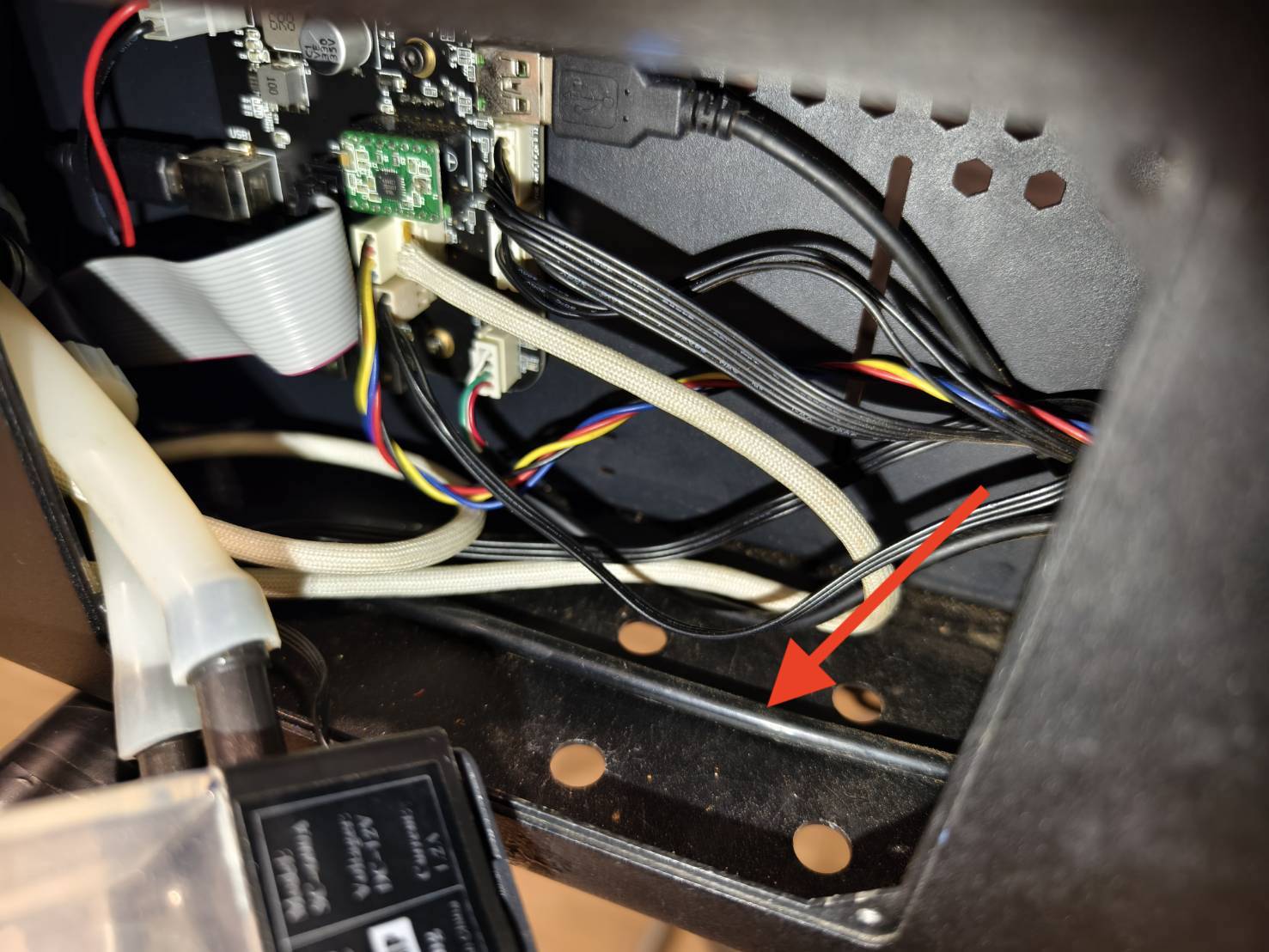

• افحص خرطوم الهواء المتصل بمضخة الهواء.

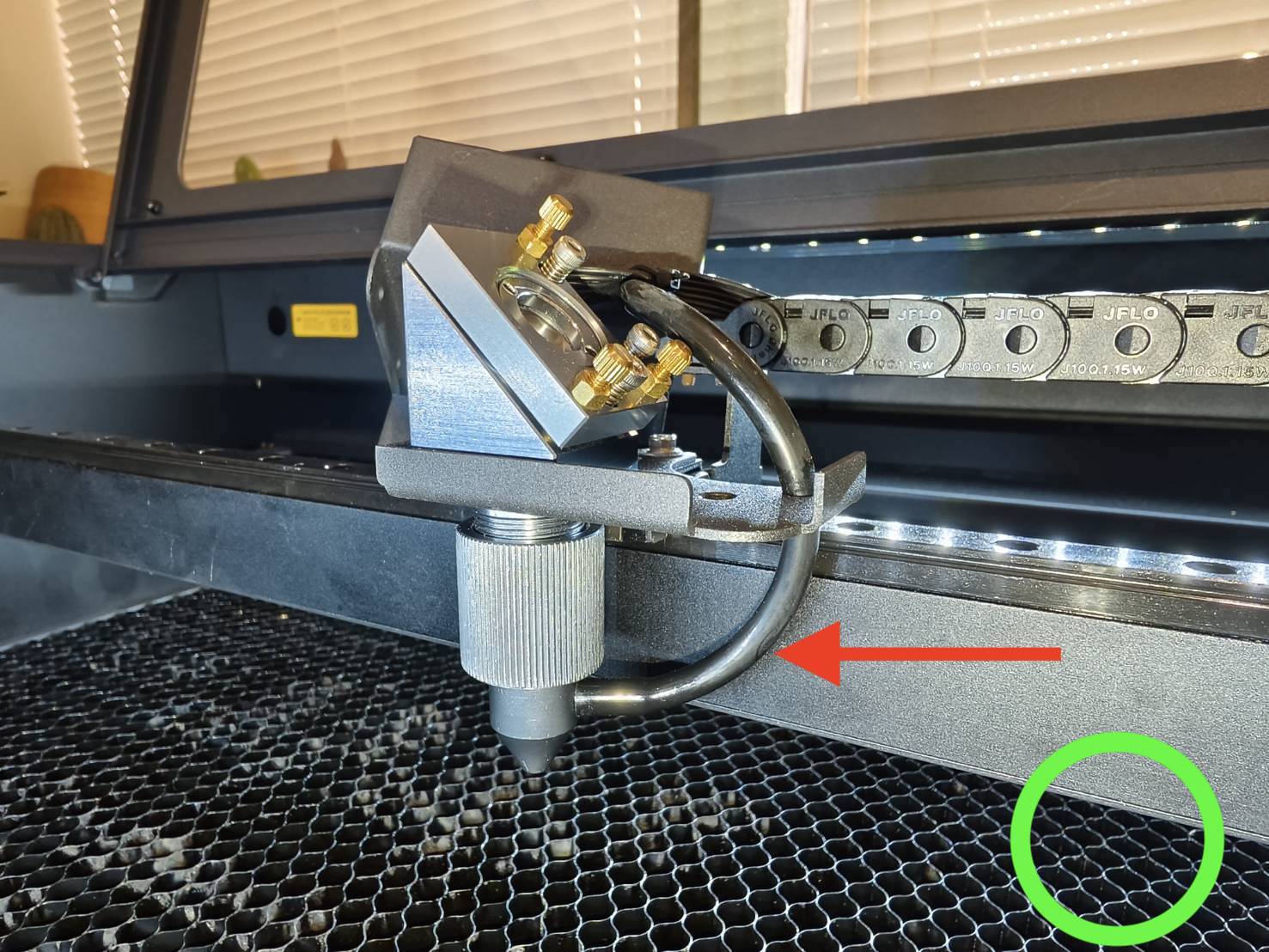

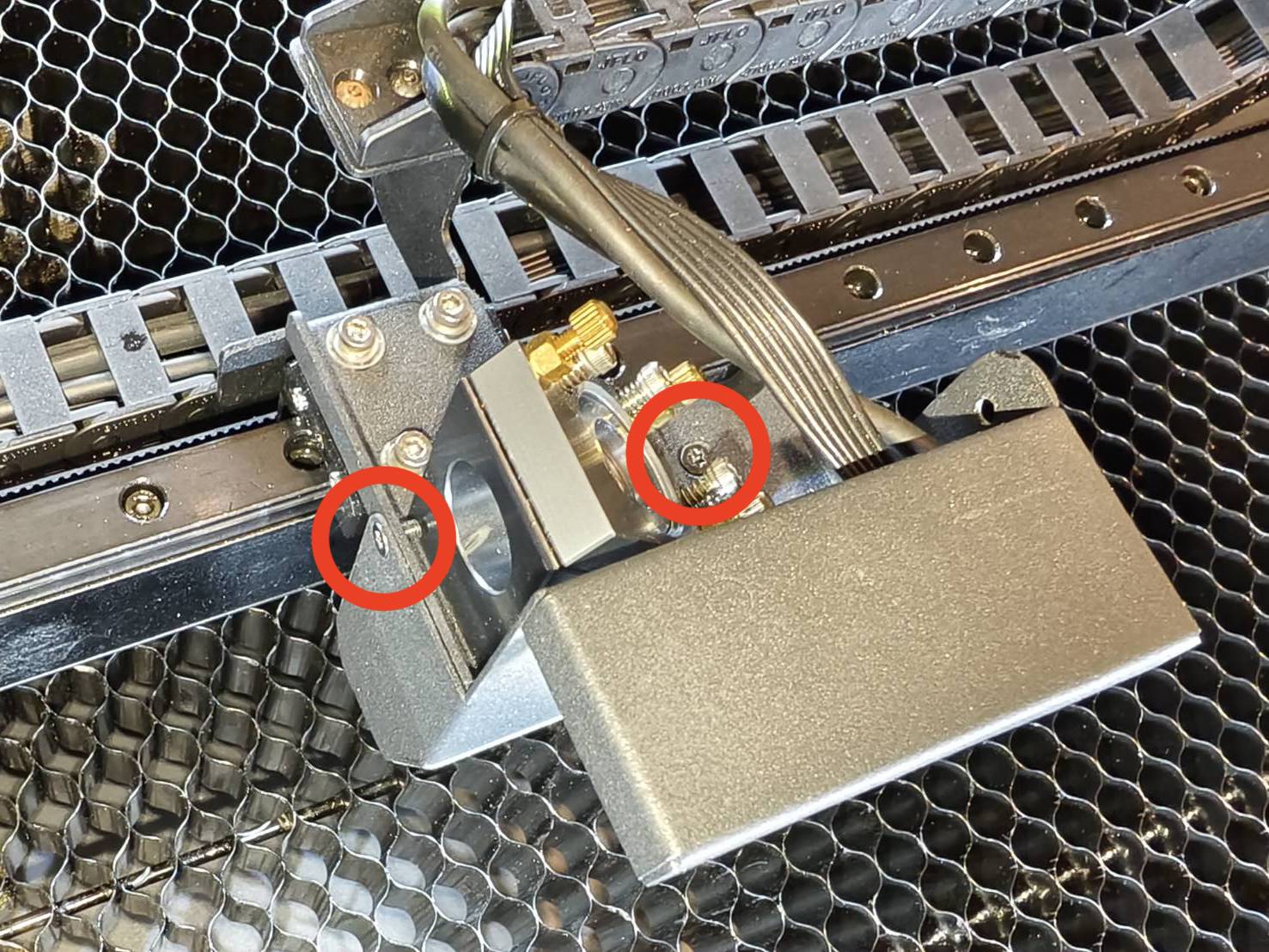

• افحص خرطوم الهواء المتصل بفوهة الليزر. (يجب إزالة الواقي.)






• شغّل الجهاز وفعّل مضخة الهواء لاختبار ما إذا كان الهواء ينفث من فوهة الليزر.




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

نعم، هناك هواء ينفث >> الخطوة 2

لا، لا يوجد هواء ينفث >> الخطوة 1.2

---



الخطوة 1.2

أعد ضبط الجهاز على إعدادات المصنع الافتراضية واختبر ما إذا كان الهواء ينفث من فوهة الليزر.

5-30 إعادة الضبط على إعدادات المصنع الافتراضية



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

نعم، هناك هواء ينفث >> الخطوة 2

لا، لا يوجد هواء ينفث >> الخطوة 1.3

---



الخطوة 1.3

أعد تثبيت بطاقة SD واختبر ما إذا كان الهواء ينفث من فوهة الليزر.

5-24 HEXA - إعادة تثبيت بطاقة SD



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

نعم، هناك هواء ينفث >> الخطوة 1.4

لا، لا يوجد هواء ينفث >> تواصل مع دعم العملاء السبب المحتمل: مضخة الهواء معطلة وتحتاج إلى الاستبدال اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

---



الخطوة 1.4

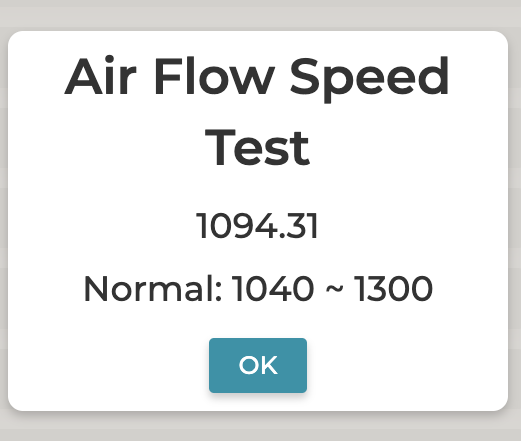

فعّل قيمة تدفق الهواء على اللوحة وحرّك رأس الليزر حول منطقة العمل لمعرفة ما إذا كانت القيمة تتغير أثناء تحريك رأس الليزر.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

القيمة دائمًا ضمن النطاق الطبيعي >> الخطوة 1.5

القيمة دائمًا أقل من الحد الأدنى للقيمة >> الخطوة 3

القيمة دائمًا أكبر من الحد الأقصى للنطاق >> الخطوة 4

تتغير القيمة ضمن النطاق الطبيعي والحد الأقصى للقيمة >> الخطوة 4

---



الخطوة 1.5

قم بتشغيل مهمة وتحقق مما إذا ظهر الخطأ.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> تم حل المشكلة السبب المحتمل: فشل النظام

نعم، لا يزال الخطأ يظهر >> تواصل مع دعم العملاء  السبب المحتمل: اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

---



الخطوة 2

فعّل قيمة تدفق الهواء على اللوحة وحرّك رأس الليزر حول منطقة العمل لمعرفة ما إذا كانت القيمة تتغير أثناء تحريك رأس الليزر.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

القيمة دائمًا ضمن النطاق الطبيعي >> الخطوة 2.1

القيمة دائمًا أقل من الحد الأدنى للقيمة >> الخطوة 3

القيمة دائمًا أكبر من الحد الأقصى للنطاق >> الخطوة 4

تتغير القيمة ضمن النطاق الطبيعي والحد الأقصى للقيمة >> الخطوة 4

---



الخطوة 2.1

قم بتشغيل مهمة وتحقق مما إذا ظهر الخطأ.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> الجهاز ليس به مشكلة

نعم، لا يزال الخطأ يظهر >> الخطوة 2.2

---



الخطوة 2.2

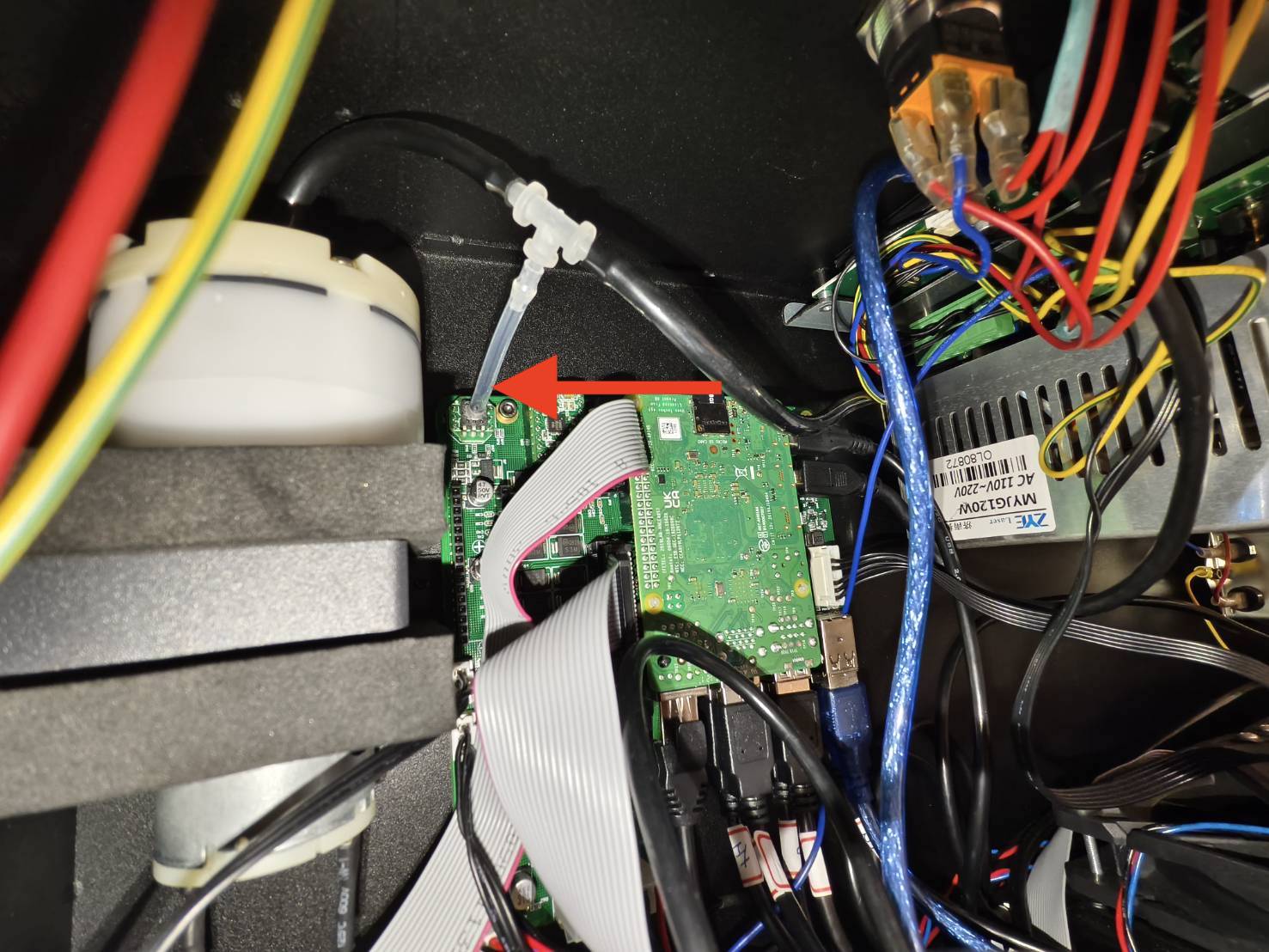

أعد توصيل الأنبوب الشفاف ثلاثي الاتجاهات (وصلة على شكل حرف T). قم بتشغيل مهمة وتحقق مما إذا ظهر الخطأ.

• قم بإيقاف تشغيل الجهاز. قم بإزالة الغطاء الجانبي عن طريق فك مسامير T8 هذه وافصل وصلتي USB الإضافيتين. (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك تختلف عن الصورة.)

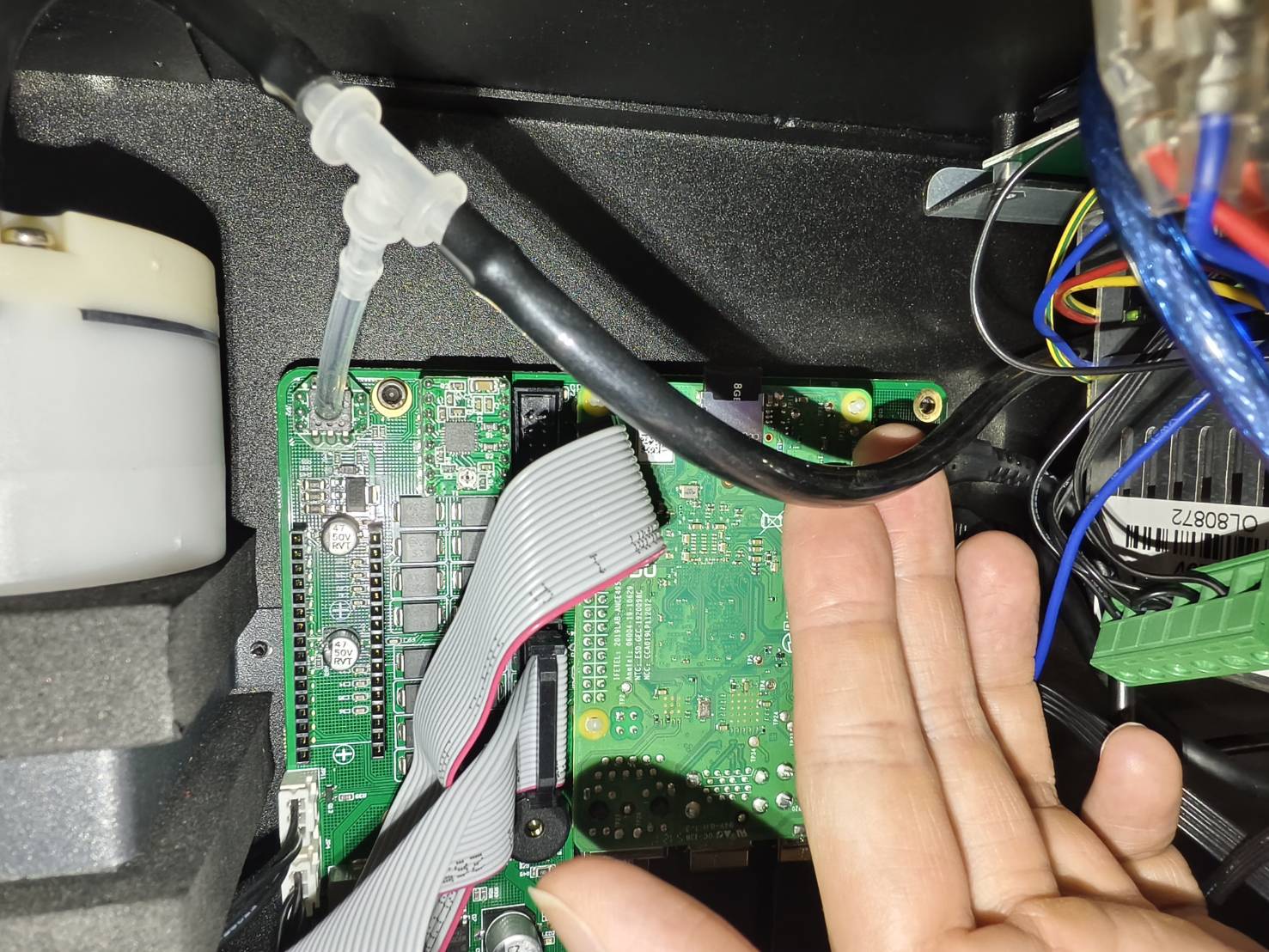

• أعد توصيل الأنبوب الشفاف ثلاثي الاتجاهات (وصلة على شكل حرف T).





• قم بتشغيل مهمة وتحقق مما إذا ظهر الخطأ.






حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> تم حل المشكلة السبب المحتمل: كان توصيل الأنبوب الشفاف ثلاثي الاتجاهات (وصلة على شكل حرف T) سيئًا

نعم، لا يزال الخطأ يظهر >> الخطوة 2.3

---



الخطوة 2.3

أعد تثبيت بطاقة SD وقم بتشغيل مهمة لترى ما إذا ظهر الخطأ.

5-24 HEXA - إعادة تثبيت بطاقة SD



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> تم حل المشكلة السبب المحتمل: فشل النظام

نعم، لا يزال الخطأ يظهر >> تواصل مع دعم العملاء  السبب المحتمل: اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

---



الخطوة 3

أعد توصيل الأنبوب الشفاف ثلاثي الاتجاهات (وصلة على شكل حرف T) وتحقق من قيمة تدفق الهواء.

• قم بإيقاف تشغيل الجهاز. قم بإزالة الغطاء الجانبي عن طريق فك مسامير T8 هذه وافصل وصلتي USB الإضافيتين. (راجع المخطط إذا كانت لوحة الدوائر المطبوعة (PCB) الخاصة بك تختلف عن الصورة.)




• أعد توصيل الأنبوب الشفاف ثلاثي الاتجاهات (وصلة على شكل حرف T).





• حرك رأس الليزر وتحقق من قيمة تدفق الهواء.




حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

القيمة دائمًا ضمن النطاق الطبيعي >> الخطوة 3.3

القيمة دائمًا أقل من الحد الأدنى للقيمة >> الخطوة 3.1

القيمة دائمًا أكبر من الحد الأقصى للنطاق >> الخطوة 4

تتغير القيمة ضمن النطاق الطبيعي والحد الأقصى للقيمة >> الخطوة 4

---



الخطوة 3.1

تحقق مما إذا كان هناك أي تسرب أو تلف في خرطوم الهواء والأنبوب الشفاف ثلاثي المسارات.

• افحص خرطوم الهواء المتصل بفوهة الليزر. (يجب إزالة الواقي.)




---



الخطوة 3.2

أعد تثبيت بطاقة SD وتحقق مما إذا كانت قيمة تدفق الهواء أصبحت طبيعية.

5-24 HEXA - إعادة تثبيت بطاقة SD



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

القيمة دائمًا ضمن النطاق الطبيعي >> الخطوة 3.3

القيمة دائمًا أقل من الحد الأدنى للقيمة >> تواصل مع دعم العملاء  السبب المحتمل: مضخة الهواء معطلة وتحتاج إلى الاستبدال اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال الأنبوب الشفاف ثلاثي المسارات معطوب ويحتاج إلى الاستبدال

القيمة دائمًا أكبر من الحد الأقصى للنطاق >> الخطوة 4

تتغير القيمة ضمن النطاق الطبيعي والحد الأقصى للقيمة >> الخطوة 4

---



الخطوة 3.3

قم بتشغيل مهمة وتحقق مما إذا ظهر الخطأ.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> تم حل المشكلة السبب المحتمل: فشل في النظام كان توصيل الأنبوب الشفاف ثلاثي الاتجاهات (وصلة على شكل حرف T) سيئًا

نعم، لا يزال الخطأ يظهر >> تواصل مع دعم العملاء السبب المحتمل: اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

---



الخطوة 4

---



الخطوة 4.1

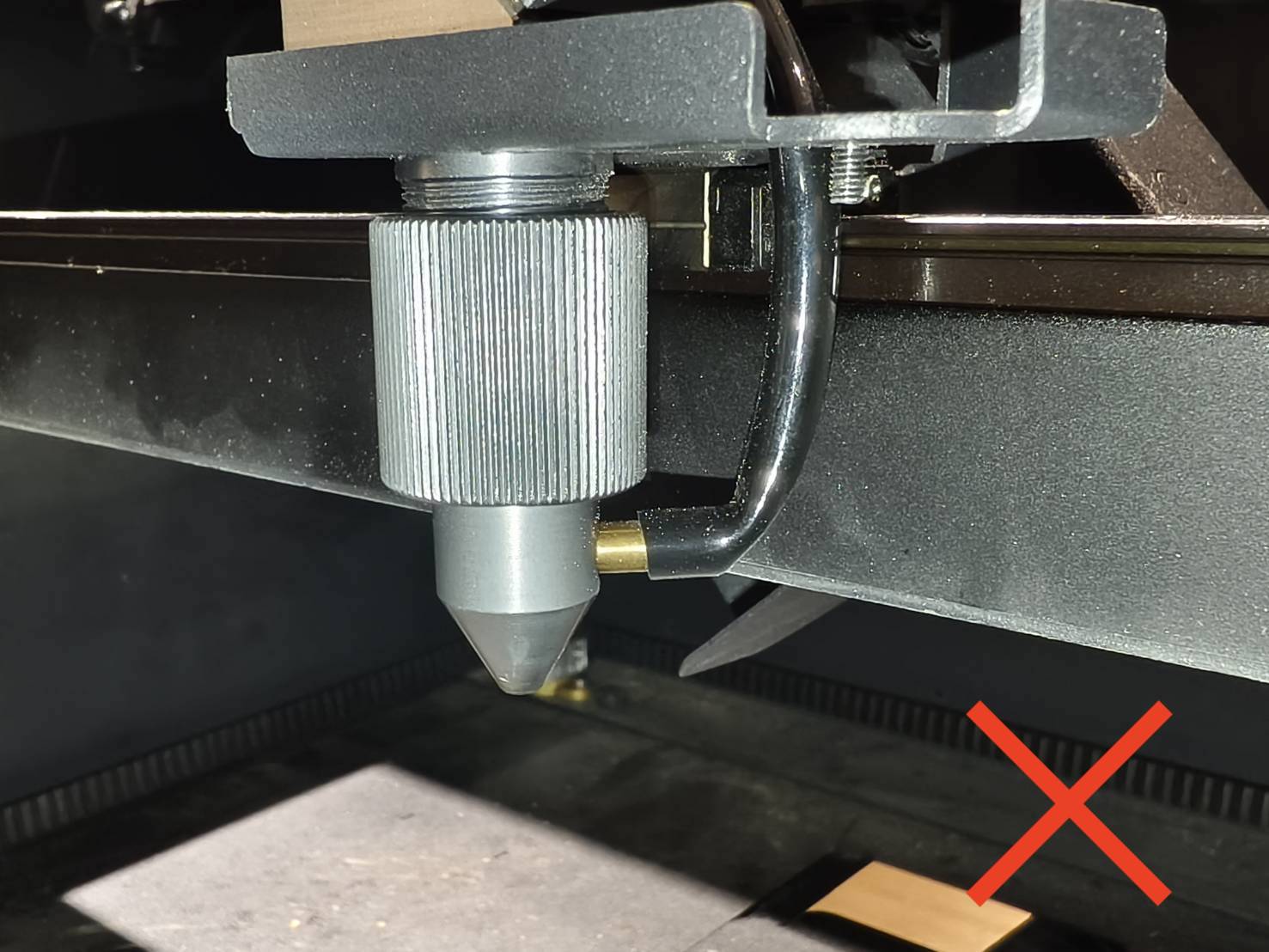

حاول تسوية الجزء المنثني من خرطوم الهواء واختبر قيمة تدفق الهواء.
لا تقطعه. الهدف هنا هو فقط تطبيق القوة من أجل تسوية الخرطوم.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا يمكن تسوية خرطوم الهواء >> تواصل مع دعم العملاء السبب المحتمل: خرطوم الهواء تالف ويحتاج إلى استبدال.

القيمة دائمًا ضمن النطاق الطبيعي >> الخطوة 4.2

القيمة دائمًا أقل من الحد الأدنى للقيمة >> الخطوة 3

القيمة دائمًا أكبر من الحد الأقصى للنطاق >> تواصل مع دعم العملاء السبب المحتمل: خرطوم الهواء تالف ويحتاج إلى استبدال.

تتغير القيمة ضمن النطاق الطبيعي والحد الأقصى للقيمة >> تواصل مع دعم العملاء السبب المحتمل: خرطوم الهواء تالف ويحتاج إلى استبدال.

---



الخطوة 4.2

قم بتشغيل مهمة وتحقق مما إذا ظهر الخطأ.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> تم حل المشكلة السبب المحتمل: كان خرطوم الهواء منثنيًا ولكن يمكن تسويته وإصلاحه

نعم، لا يزال الخطأ يظهر >> الخطوة 4.3

---



الخطوة 4.3

أعد تثبيت بطاقة SD وقم بتشغيل مهمة لترى ما إذا ظهر الخطأ.

5-24 HEXA - إعادة تثبيت بطاقة SD



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

لا، لم يظهر الخطأ >> تم حل المشكلة السبب المحتمل: فشل النظام

نعم، لا يزال الخطأ يظهر >> تواصل مع دعم العملاء  السبب المحتمل: اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

---



الخطوة 5

أعد تثبيت بطاقة SD وتحقق من قيمة تدفق الهواء.

5-24 HEXA - إعادة تثبيت بطاقة SD



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

القيمة دائمًا ضمن النطاق الطبيعي >> الخطوة 3.3

القيمة دائمًا أقل من الحد الأدنى للقيمة >> الخطوة 3

القيمة دائمًا أكبر من الحد الأقصى للنطاق >> الخطوة 5.1

تتغير القيمة ضمن النطاق الطبيعي والحد الأقصى للقيمة >> الخطوة 5.1

---



الخطوة 5.1

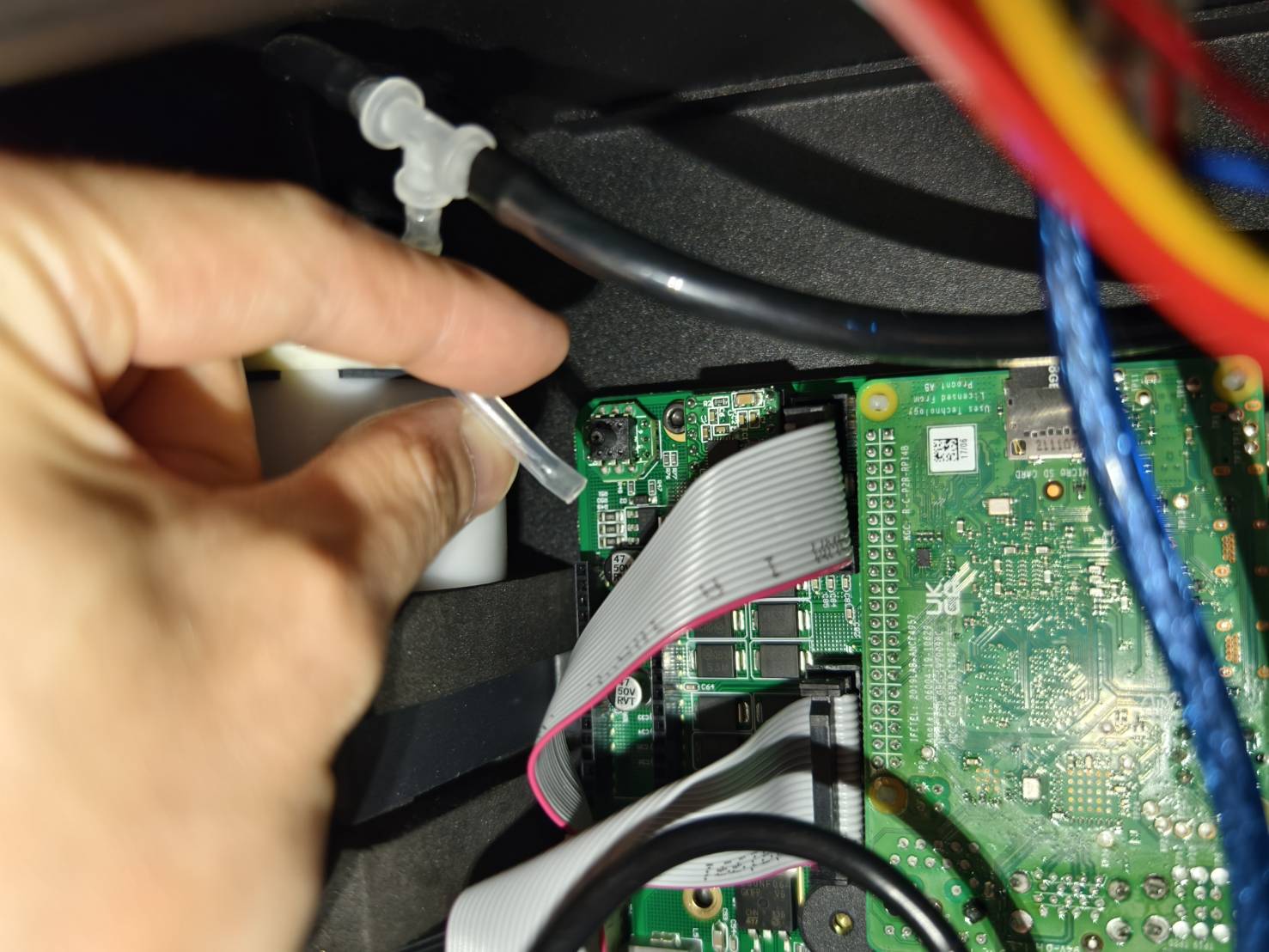

افصل الأنبوب الشفاف ثلاثي الاتجاهات من اللوحة الرئيسية وانظر ما إذا كانت القيمة تنخفض.



حدد نتيجة الاختبار والإجراء التالي الذي يجب اتخاذه.

تنخفض القيمة وتبقى أقل من النطاق الطبيعي >> تواصل مع دعم العملاء  مضخة الهواء معطلة وتحتاج إلى الاستبدال خرطوم الهواء منثني في مكان ما ولا يمكن رؤيته اللوحة الرئيسية معطلة وتحتاج إلى استبدال (أقل احتمالًا) الأنبوب الشفاف ثلاثي الاتجاهات معطل ويحتاج إلى استبدال (أقل احتمالًا)

القيمة لا تنخفض >> تواصل مع دعم العملاء   السبب المحتمل: اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

تتغير القيمة ضمن النطاق الطبيعي والنطاق غير الطبيعي >> تواصل مع دعم العملاء  السبب المحتمل: اللوحة الرئيسية معطلة وتحتاج إلى الاستبدال

---



تواصل مع دعم العملاء

• يرجى اتباع التعليمات في الرابط أدناه للإبلاغ بشكل صحيح عن مشكلة إلى بائع التجزئة المحلي أو دعم FLUX. [اتصل بخدمة العملاء]

*المعلومات التي تم جمعها، مثل الصور أو مقاطع الفيديو التي تُظهر مشكلة جهازك في هذه المقالة، ستكون ضرورية لمشاركتها مع بائع التجزئة أو دعم FLUX.

---
