3-2 Gravat de corbes

Materials compatibles

Es pot utilitzar en materials com fusta, acrílic mat, teixit i altres materials no reflectants i opacs.

Els materials reflectants i transparents, com el vidre i l'acrílic brillant, poden provocar un enfocament deficient a causa de la baixa visibilitat de la llum vermella, cosa que pot afectar els resultats de l'enfocament.

Limitacions del gravat de corbes

1. Diferència d'alçada de l'objecte

• Quan s'utilitza una longitud focal de 4 mm, la diferència d'alçada de l'objecte ha de ser inferior a 1,8 cm.
• Quan s'utilitza una longitud focal de 16 mm, la diferència d'alçada de l'objecte ha de ser inferior a 3 cm.

• Es recomana utilitzar el mode de longitud focal de 16 mm per gravar objectes més profunds. (Guia de canvi de longitud focal de 16 mm.)

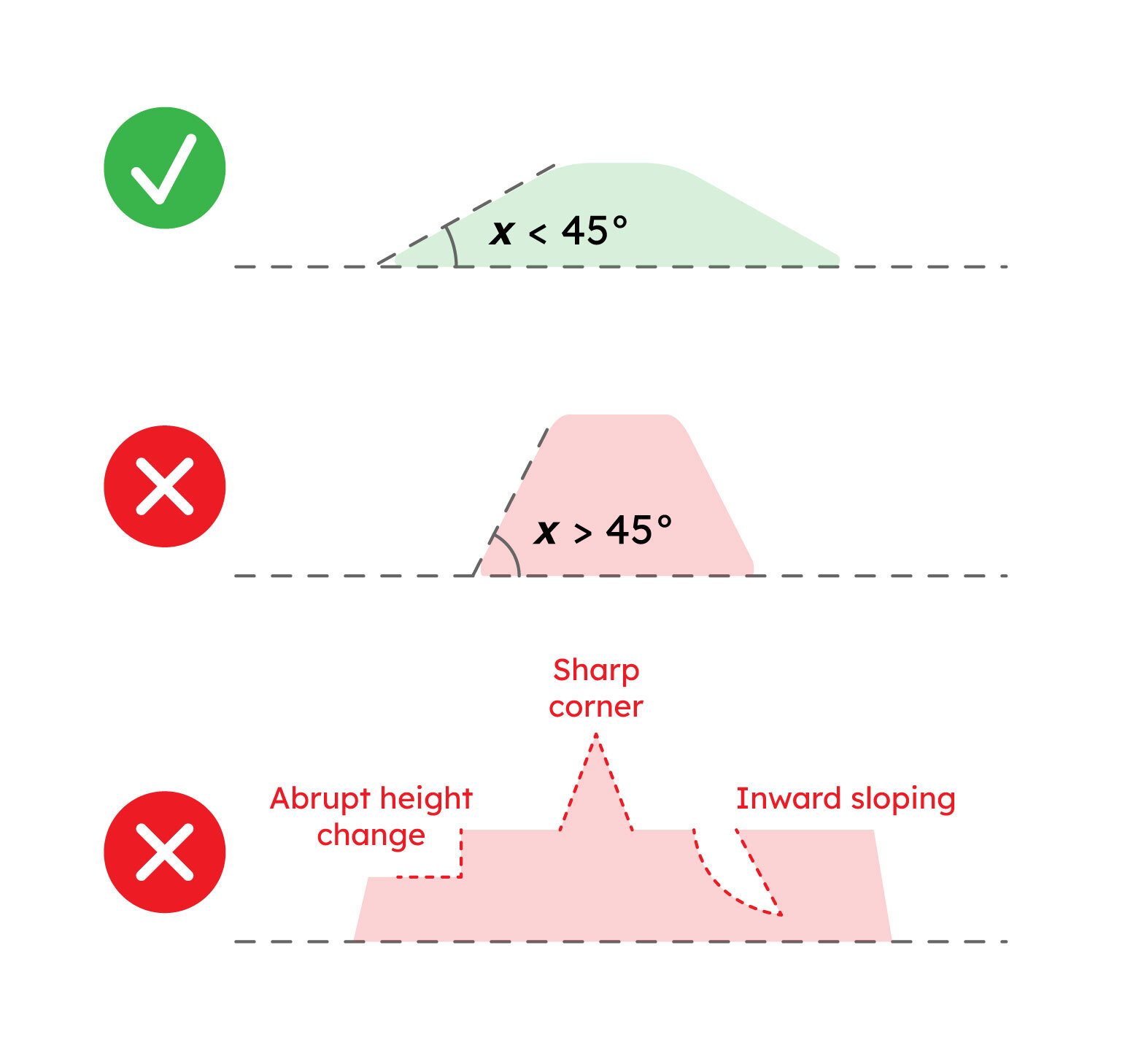

2. Angle d'inclinació de l'objecte

L'angle d'inclinació de l'objecte ha de ser inferior a 45°.

Eviteu les superfícies amb pendents pronunciats i sobtats.

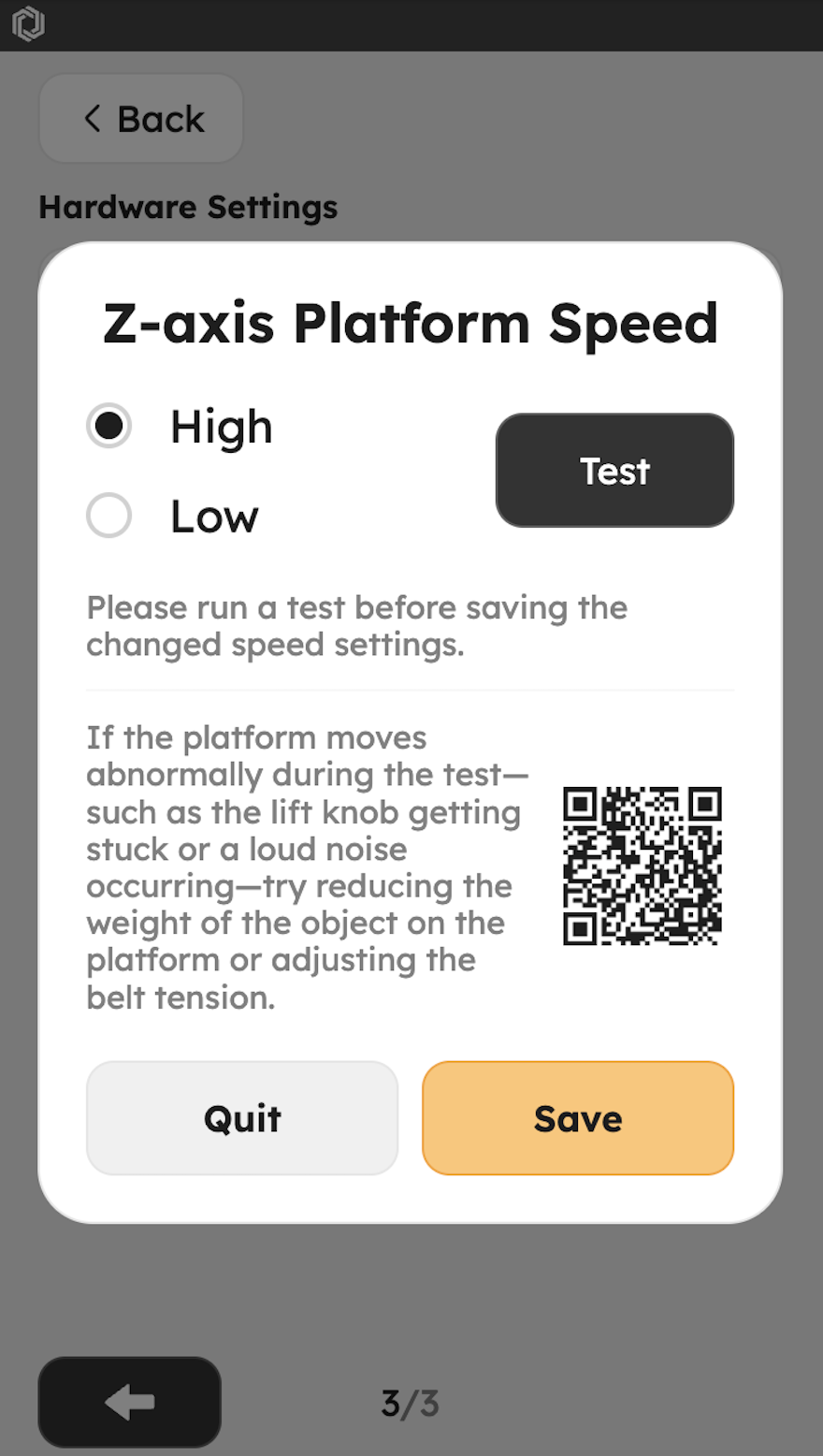

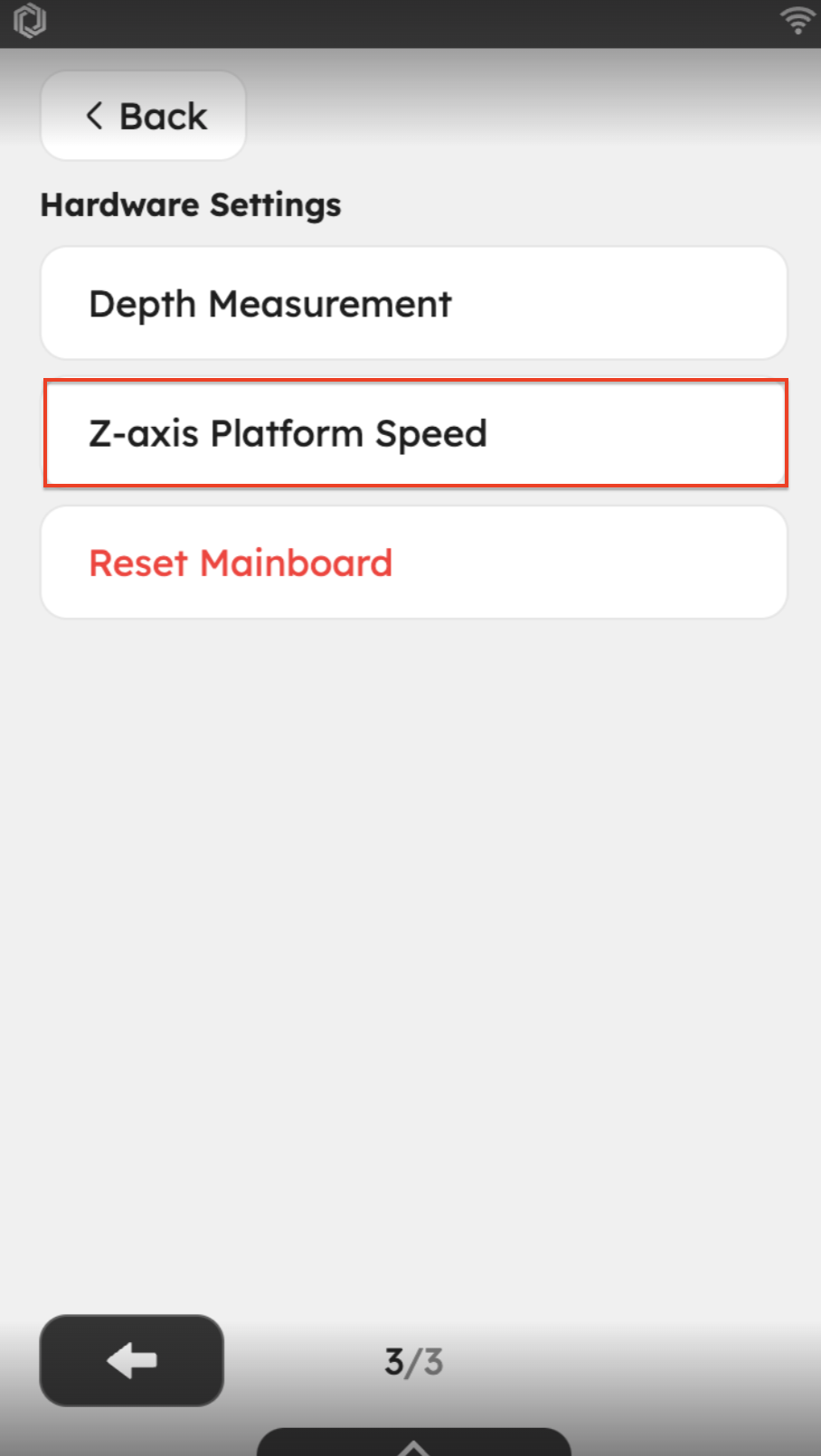

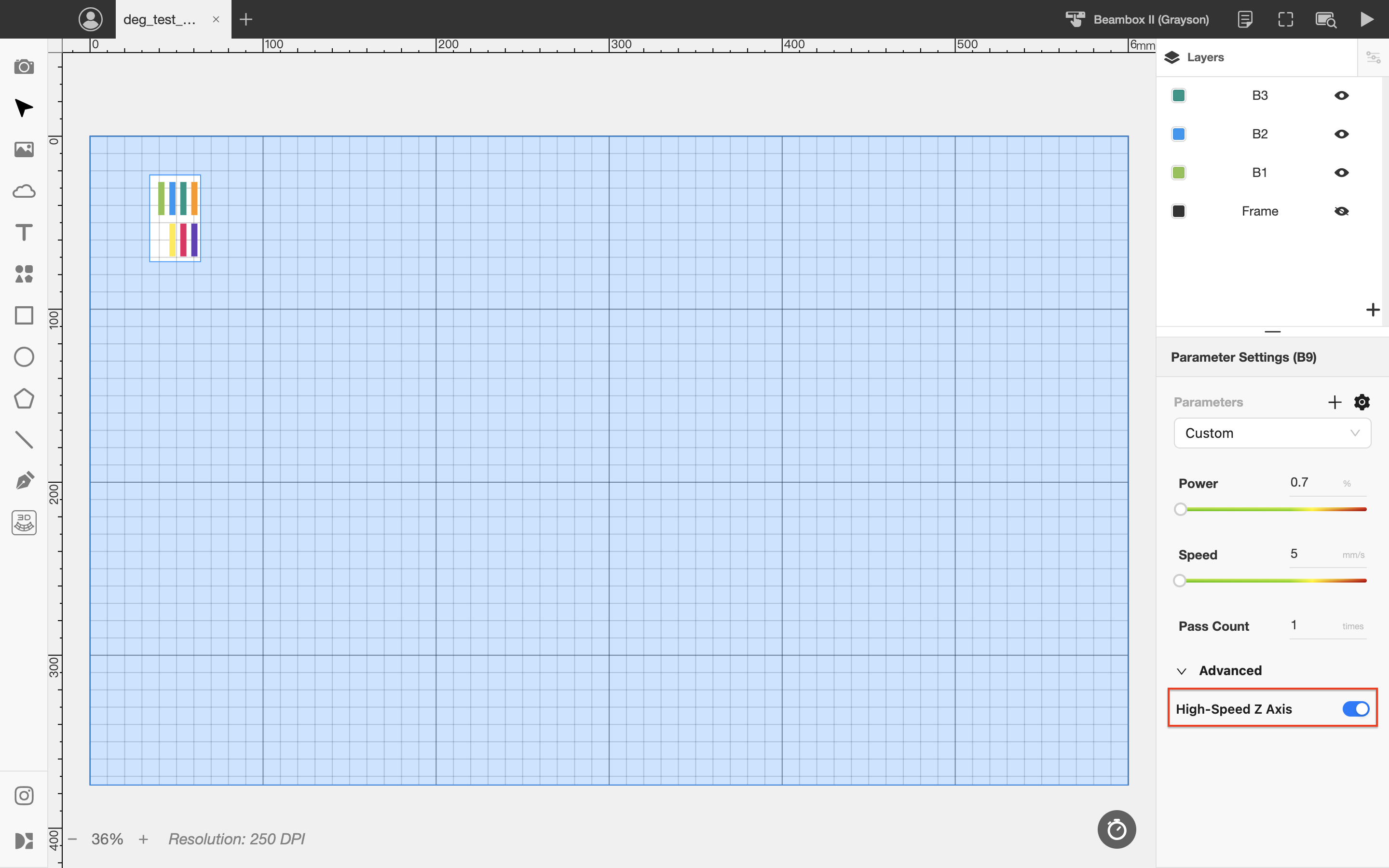

3 Eix Z d'alta velocitat (afegit a la v2.5.0)

L'eix Z d'alta velocitat és una opció dissenyada per accelerar el moviment de l'eix Z. Quan s'activa, permet velocitats més altes, reduint significativament el temps total de gravat de superfícies corbes. No obstant això, a causa dels ajustos en l'acceleració i la desacceleració a altes velocitats, pot causar inconsistències en la profunditat de gravat o estries horitzontals.

Per tant, es recomana fer una prova abans de procedir amb el gravat final quan s'utilitzi l'eix Z d'alta velocitat.

4. Velocitat de gravat i paràmetres recomanats

La tasca de gravat de corbes es limitarà a una velocitat màxima de 50mm/s.
Els paràmetres recomanats són els següents:

5. No es recomana utilitzar la "Posició actual"

En el gravat de corbes, el valor d'enfocament mesurat ha de correspondre amb precisió a les coordenades relatives correctes per evitar resultats de gravat deficients o possibles col·lisions amb la peça de treball. Per tant, es recomana evitar l'ús del gravat de "Posició actual".

Si heu d'utilitzar-lo, assegureu-vos que el capçal làser estigui posicionat amb precisió al punt d'inici de la trajectòria del làser.

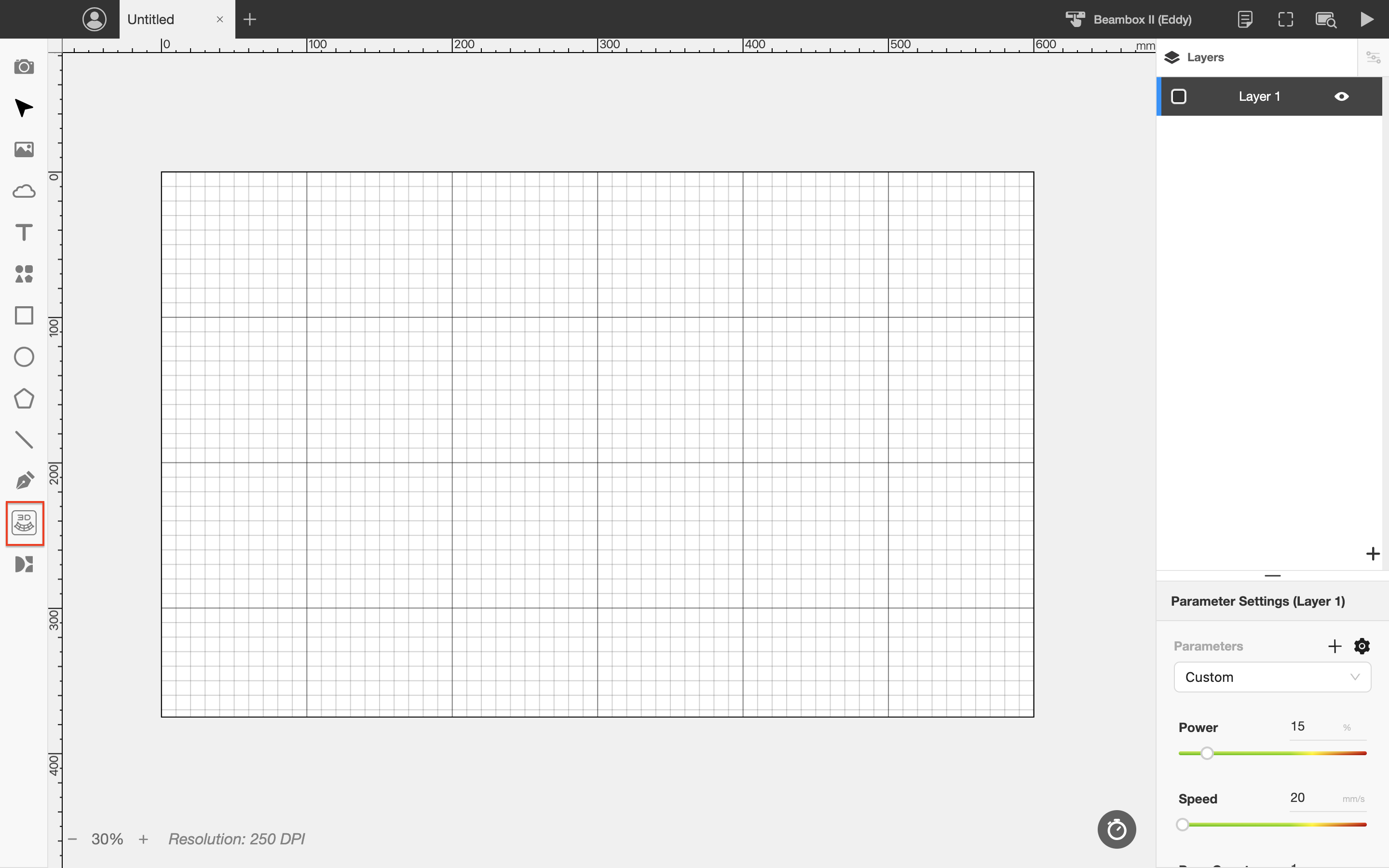

1. Feu clic a la icona de gravat de superfície per entrar al mode de gravat de superfície.

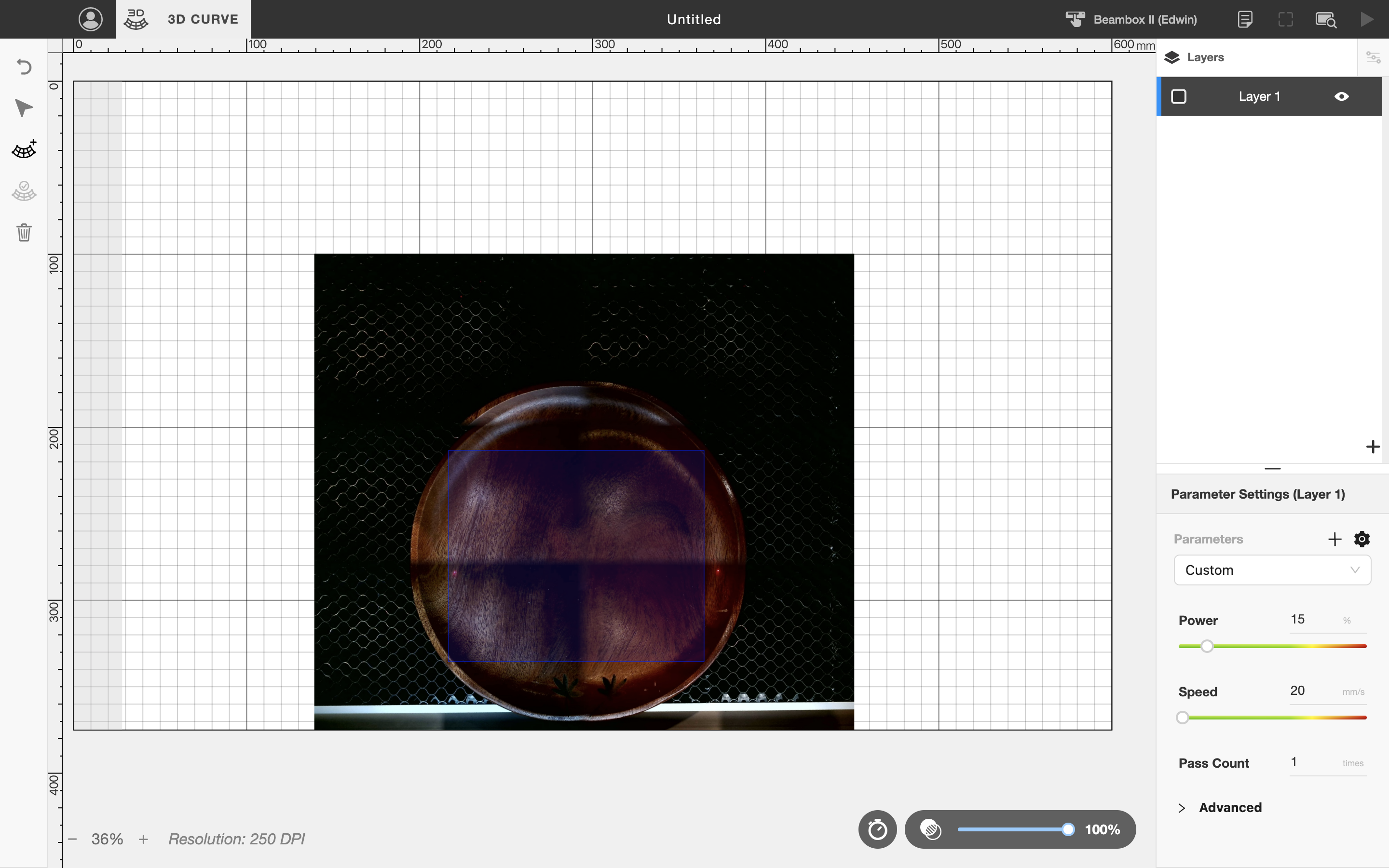

2. Seleccioneu l'àrea que voleu gravar

   A causa d'errors de posicionament significatius quan s'utilitza el mode de longitud focal de 16 mm per capturar imatges, recomanem utilitzar el mode de longitud focal de 4 mm. Alternativament, podeu utilitzar la previsualització del marc per estimar la posició per al gravat de corbes.

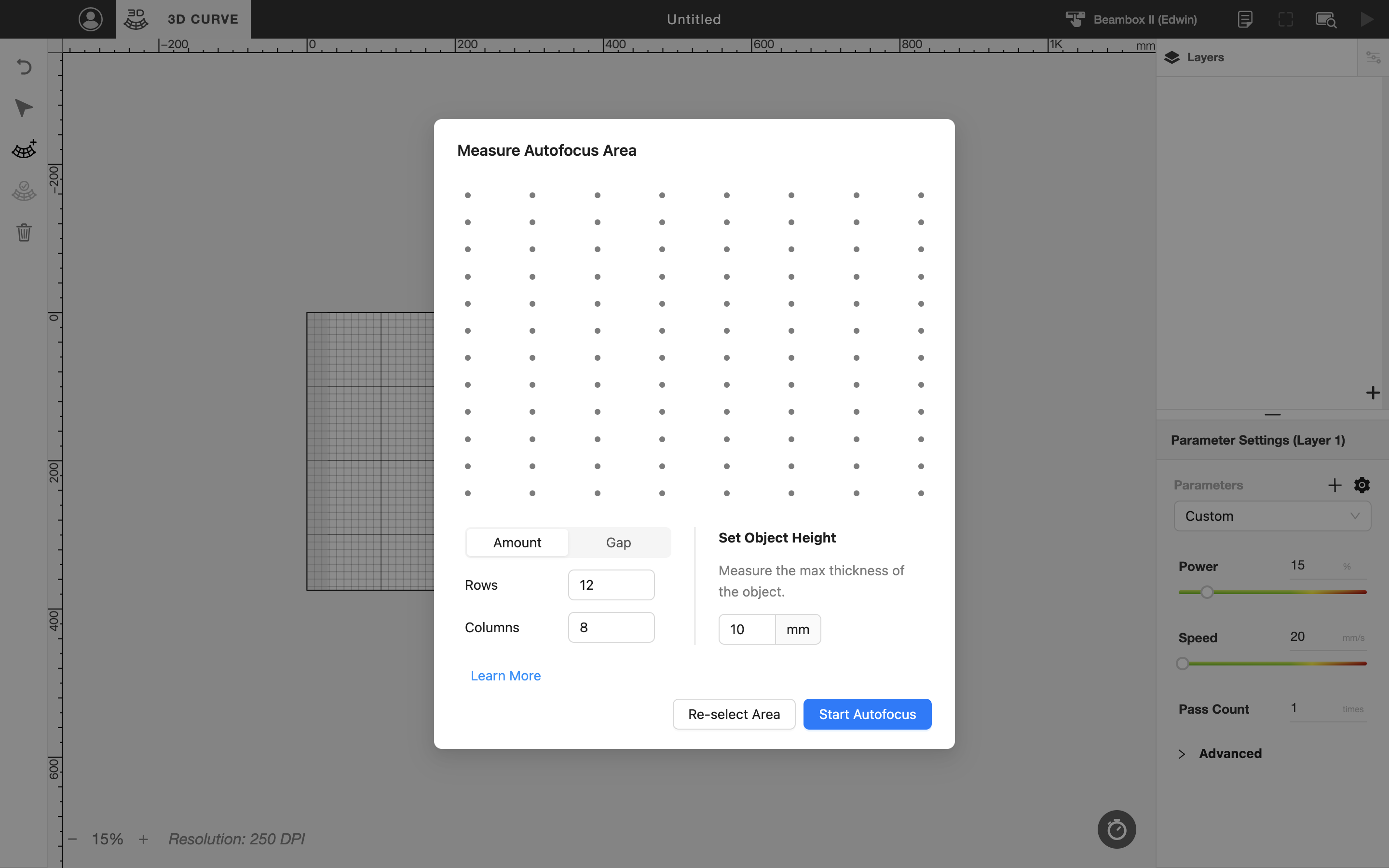

3. Seleccioneu els punts d'enfocament i introduïu l'alçada de l'objecte

   Podeu seleccionar el nombre de punts d'enfocament. Una densitat d'enfocament més alta proporciona un model de superfície més detallat però augmenta el temps d'enfocament.

   Introduïu l'alçada màxima de l'objecte de gravat per ajudar a calcular un rang de moviment segur de l'eix Z i evitar col·lisions durant l'operació.



4. Obtenir punts de referència

   Abans de començar l'enfocament, cal obtenir el valor de referència. Abaixeu la sonda d'enfocament, moveu-la al punt més alt de l'objecte a gravar i premeu confirmar per enfocar.

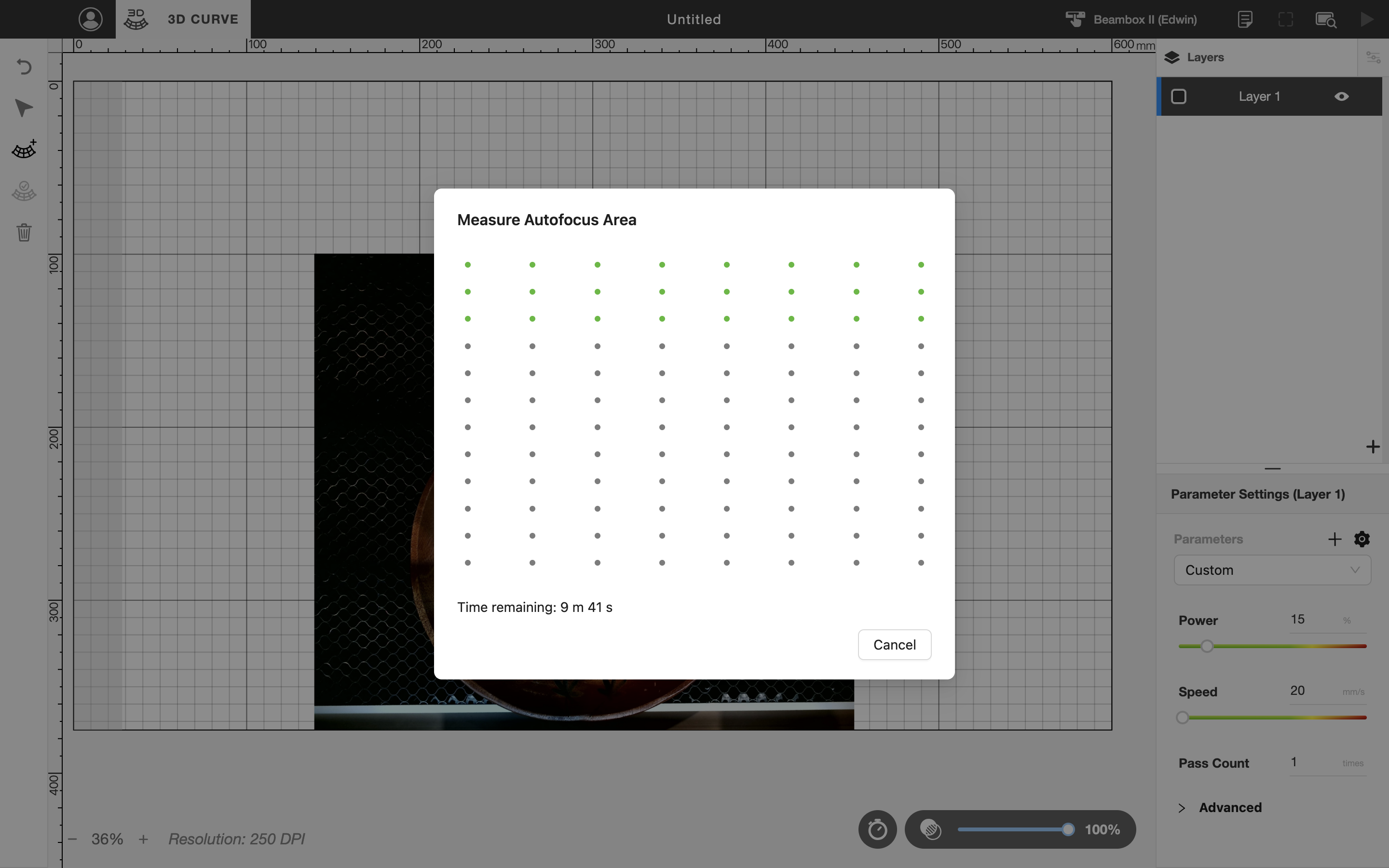

5. Inicieu l'enfocament

   Després d'obtenir els punts de referència, el capçal làser es reiniciarà a zero i començarà el procés d'enfocament amb llum vermella. Durant el procés d'enfocament, no tanqueu la finestra ni utilitzeu el panell d'accions per evitar interrompre el procediment. Els punts que s'hagin enfocat correctament es tornaran verds.


6. Enfocament completat

   Un cop finalitzat l'enfocament, es generarà un model de superfície. Podeu arrossegar-lo i girar-lo amb el ratolí per confirmar els resultats de l'enfocament.

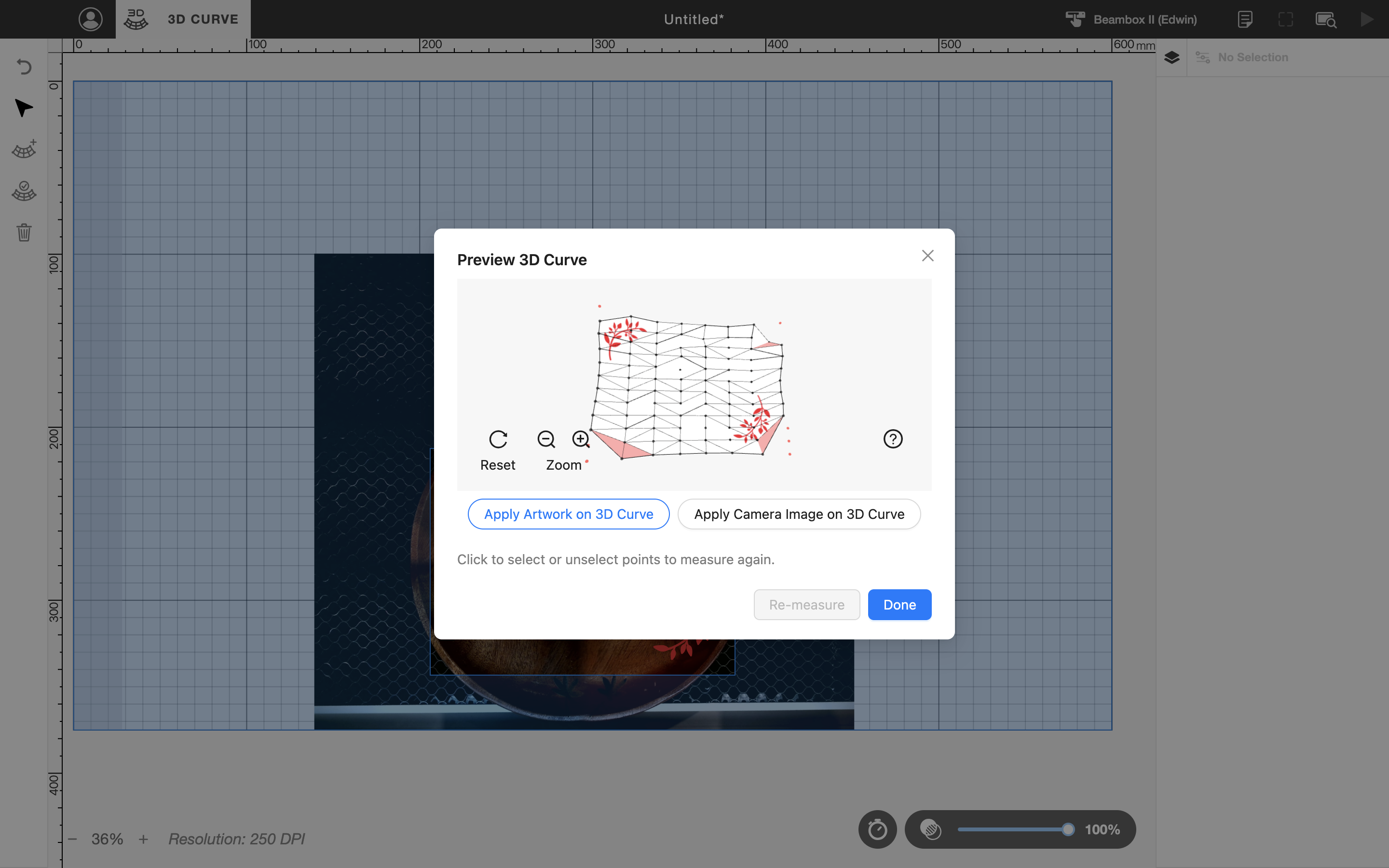

7. Confirmeu els resultats de l'enfocament

   Els punts vermells indiquen un error d'enfocament. Seleccioneu un punt d'enfocament fallit per confirmar la causa de l'error.

   Els errors d'enfocament comuns inclouen "Error de mesura de llum vermella" i "L'objecte supera la distància mesurable". Si trobeu un error, comproveu:

   • Si el punt d'enfocament és massa baix, com ara enfocar sobre la placa de bresca.
   • Si el punt de llum vermella és clarament visible sense estar borrós o massa tènue.
   • Si hi ha llum ambiental al voltant de la màquina que pugui afectar el rendiment de l'enfocament de la llum vermella.

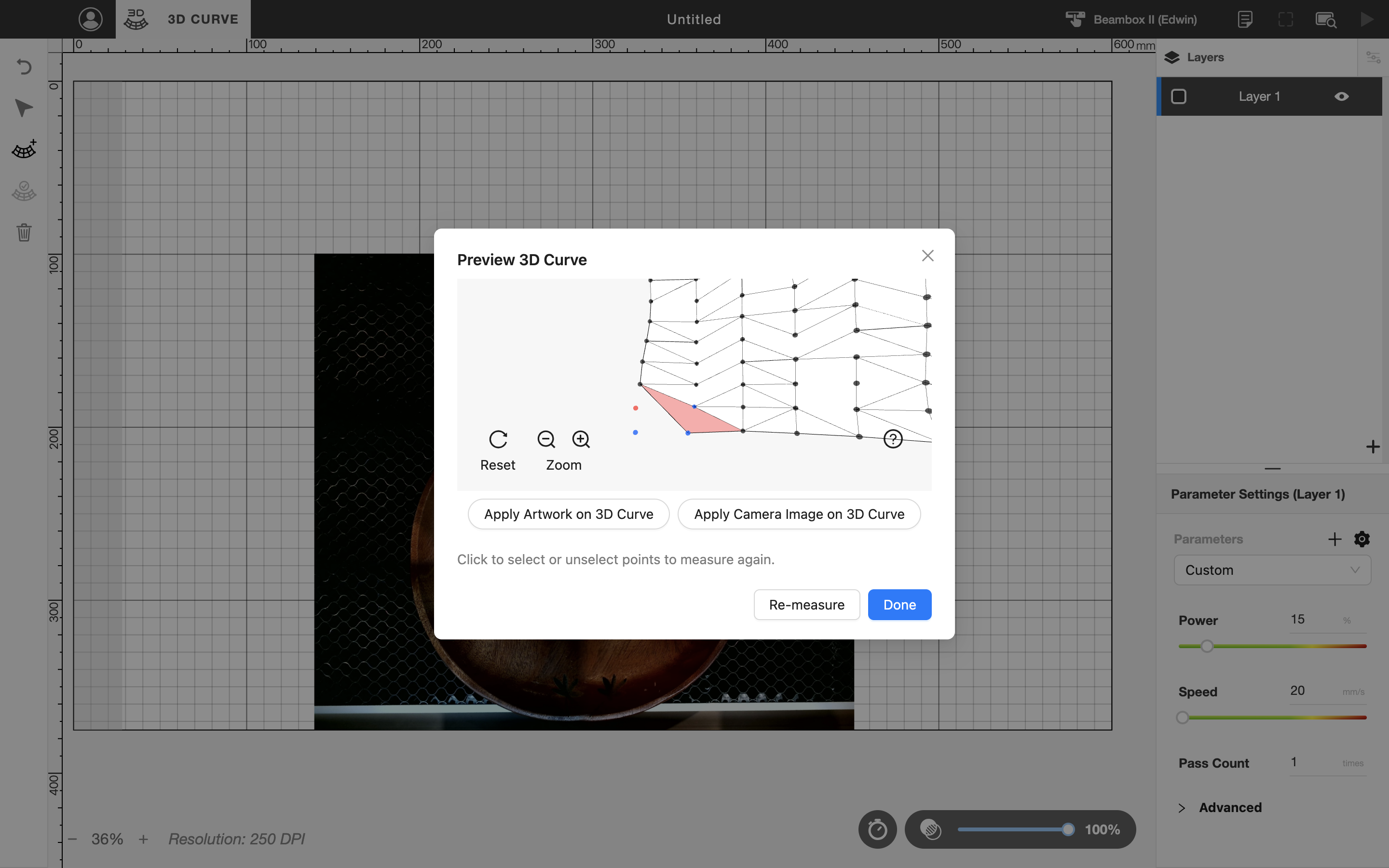

8. Torneu a enfocar

   Si voleu tornar a enfocar en un punt específic, amplifiqueu el disseny i seleccioneu el punt d'enfocament desitjat per realitzar l'enfocament de nou.



9. Verifica el disseny

   Després de l'enfocament, podeu clicar el botó de sota per projectar el disseny actual sobre el model de superfície present, la qual cosa us permetrà confirmar més clarament la posició del disseny.Nota: Les àrees amb una diferència d'alçada superior a 45 graus es marcaran en vermell per indicar que superen l'angle màxim gravable. Eviteu col·locar elements gràfics a les zones marcades en vermell.

10. Envia la tasca de gravat de corbes

    Després d'ajustar segons els paràmetres recomanats, envieu la tasca per iniciar el procés de gravat de corbes.
