Beambox II - Complement de passada (Configuració del maquinari)
Descripció
La funció de passada està dissenyada per gravar objectes llargs que superen l'àrea de treball. Permet als usuaris dividir automàticament els arxius de disseny grans en múltiples àrees de treball, facilitant el gravat per seccions.
Limitacions d'ús
A causa de les limitacions de mida d'entrada del Beambox II, l'amplada acceptable de la peça de treball és típicament de 350mm, mentre que la longitud és il·limitada.
Pas 1 - Activar el mode de passada

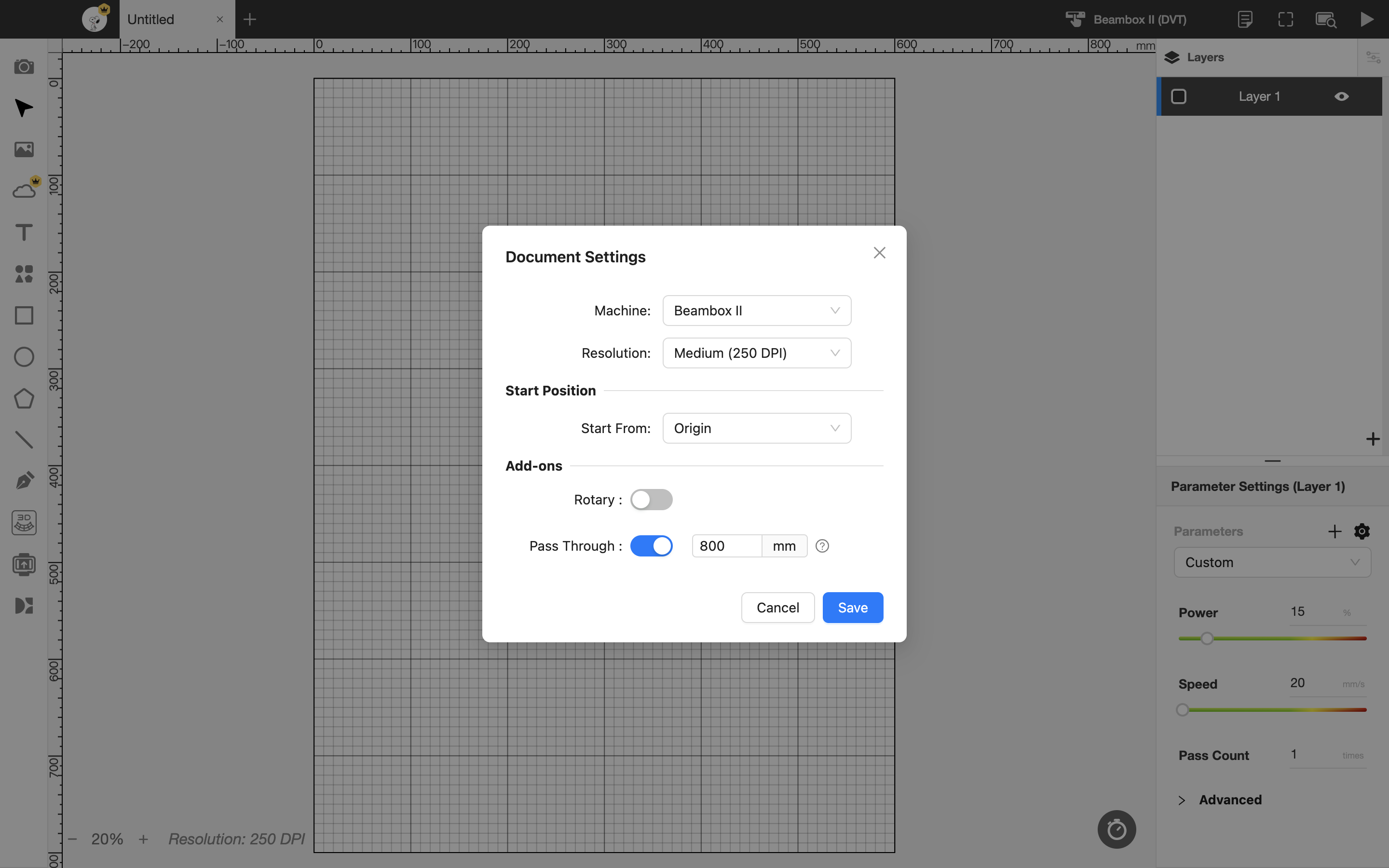

A la configuració del document, activa l'opció Passada i introdueix l'àrea de treball desitjada.
Pas 2 - Importar objectes
Importa un objecte ((per exemple, un marc rectangular)) i ajusta'n la mida i la posició.

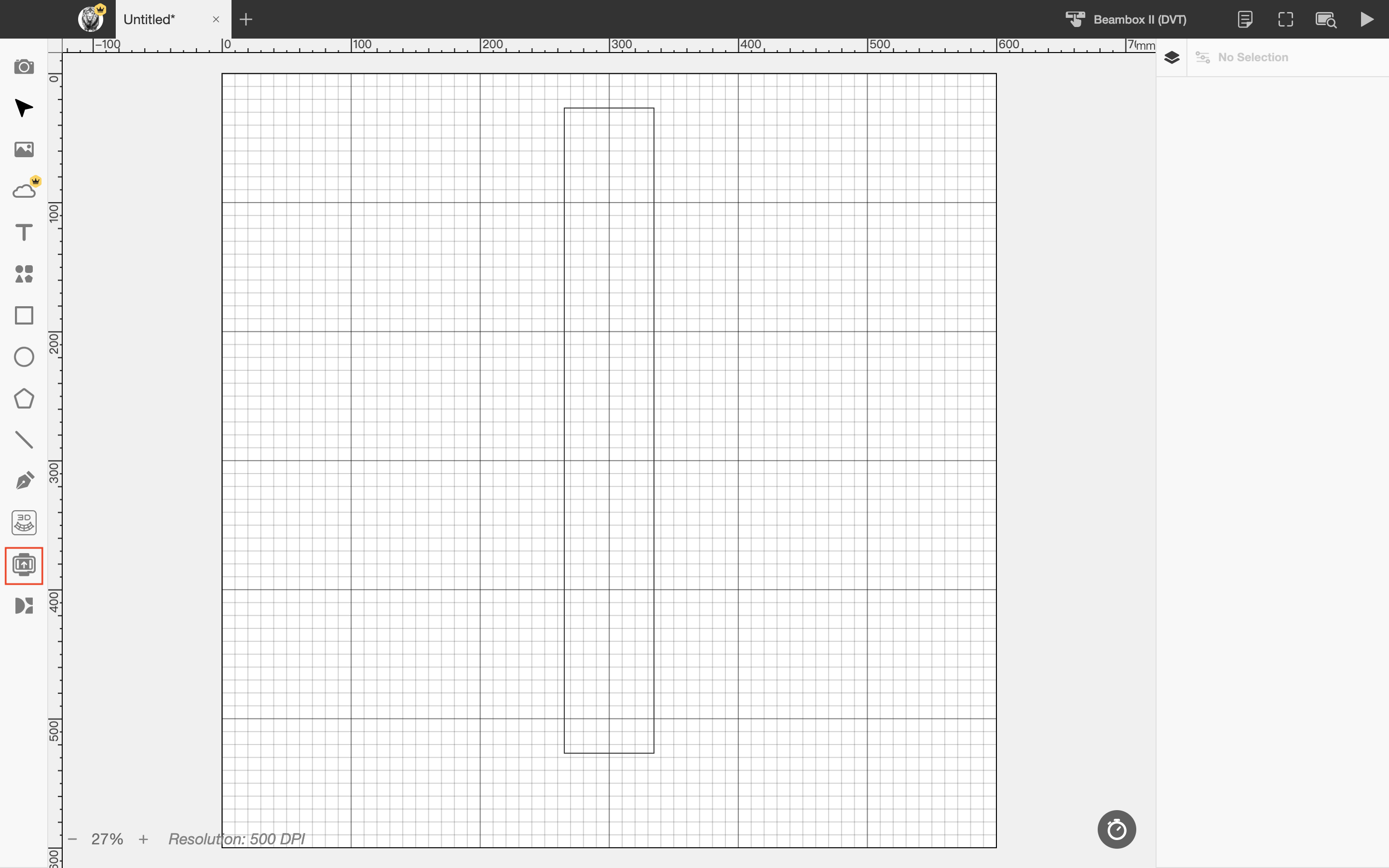

Fes clic a la icona de passada a la barra lateral esquerra per entrar al mode de passada.
Pas 3 - Configurar la passada

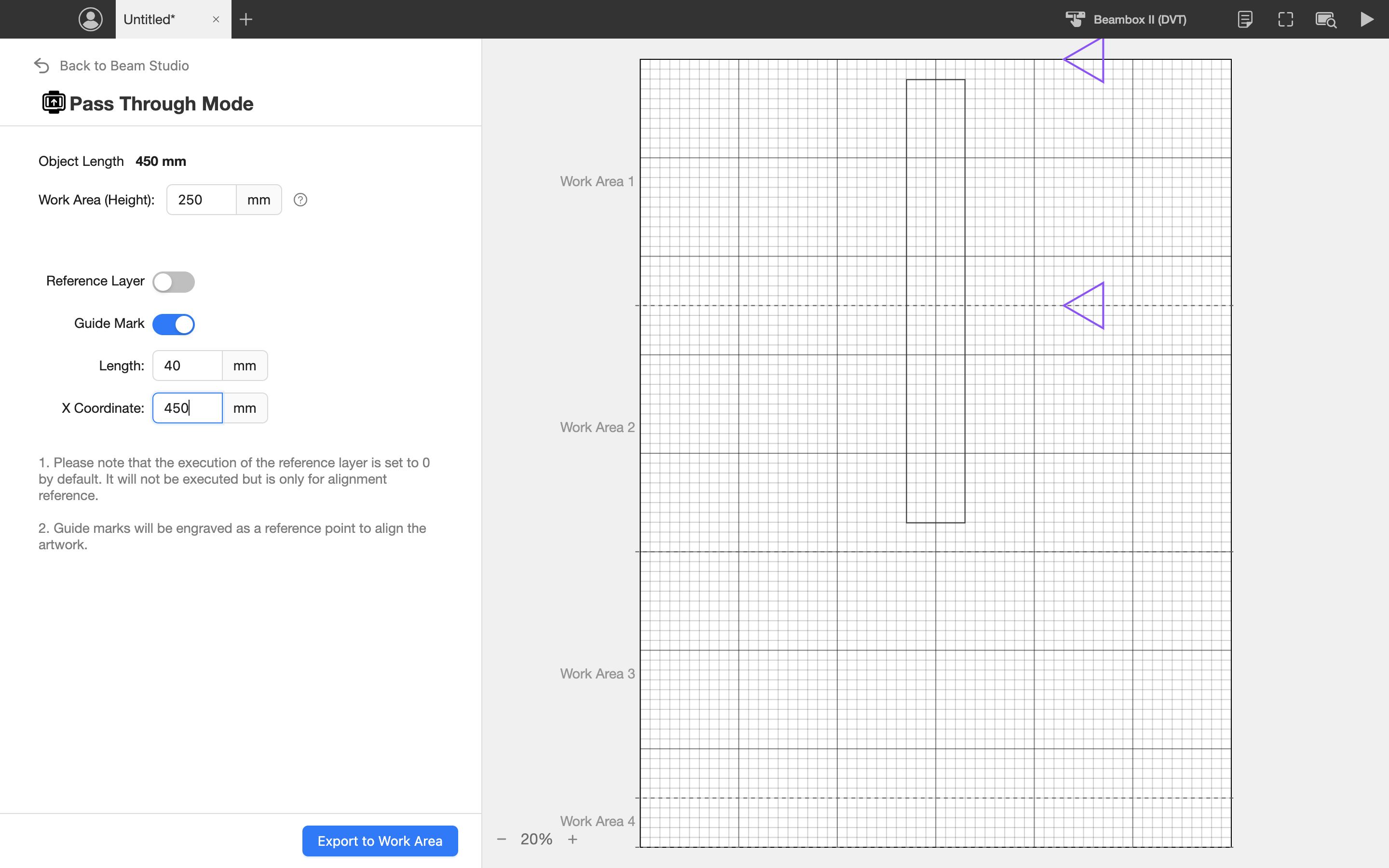

Descripció de la configuració
- Longitud de l'objecte: Mostra la longitud de l'objecte seleccionat, ajudant-te a determinar l'alçada de cada àrea de treball.
- Alçada de l'àrea de treball: Defineix com es divideix l'objecte de passada en múltiples àrees de treball per al gravat. També podeu previsualitzar el contingut de gravat de cada secció a la finestra de la dreta.
- Capa de referència: Aquesta capa serveix només com a referència per a l'alineació i no es gravarà.
- Marca de guia: Les marques d'alineació són dos marcadors triangulars que s'han de gravar tant en el material principal com en l'auxiliar. En reposicionar el material després de cada secció de gravat, aquests marcadors triangulars ajuden a garantir una alineació correcta.
Exemple amb la forma següent: La longitud de l'objecte és de 450 mm. Si l'alçada de cada àrea de treball s'estableix en 250 mm, l'objecte es dividirà en dues seccions.
Les línies discontínues indiquen els punts de divisió de cada àrea de treball.
En general, es recomana minimitzar el nombre de divisions per evitar possibles errors d'alineació a les juntes, que podrien causar una desalineació del fitxer de disseny.
Exporteu el fitxer de disseny després de completar la configuració.
Pas 4 - Gravat passant
Si feu servir marques de guia, haureu de preparar materials auxiliars.
Pas 4.1 - Preparació per al gravat

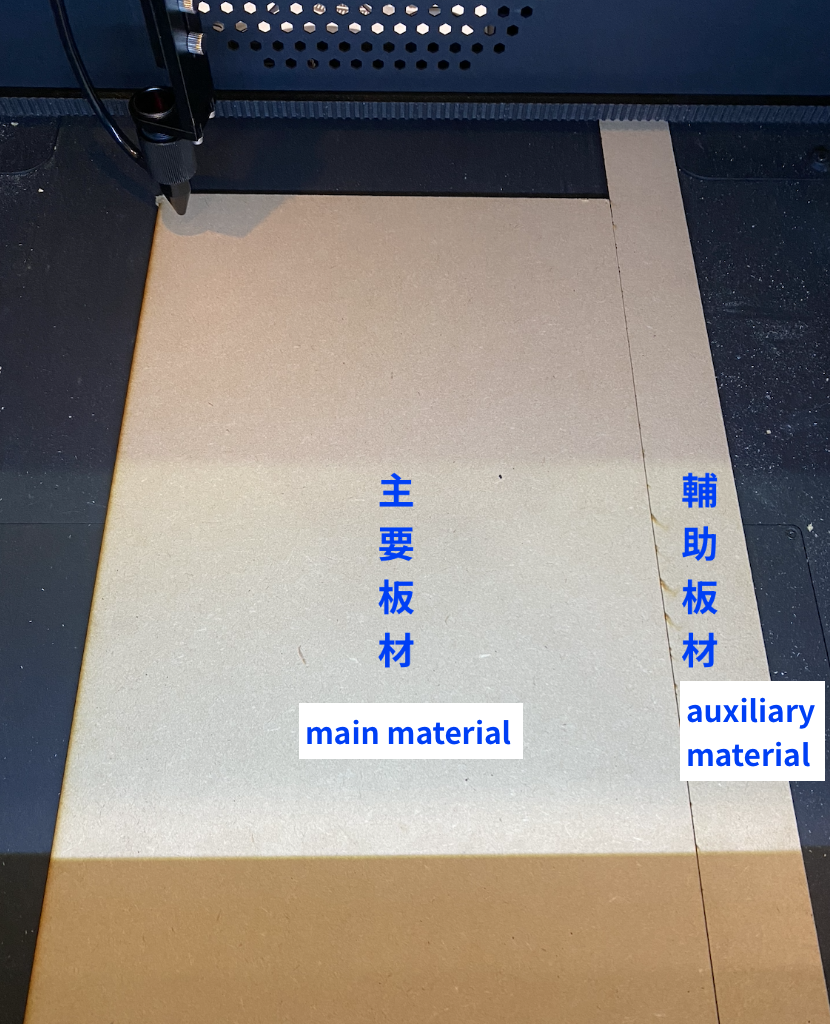

Fixeu el material auxiliar al costat del material principal.
Inicieu el gravat actual i desplaceu el capçal làser a la cantonada superior esquerra del material de gravat.

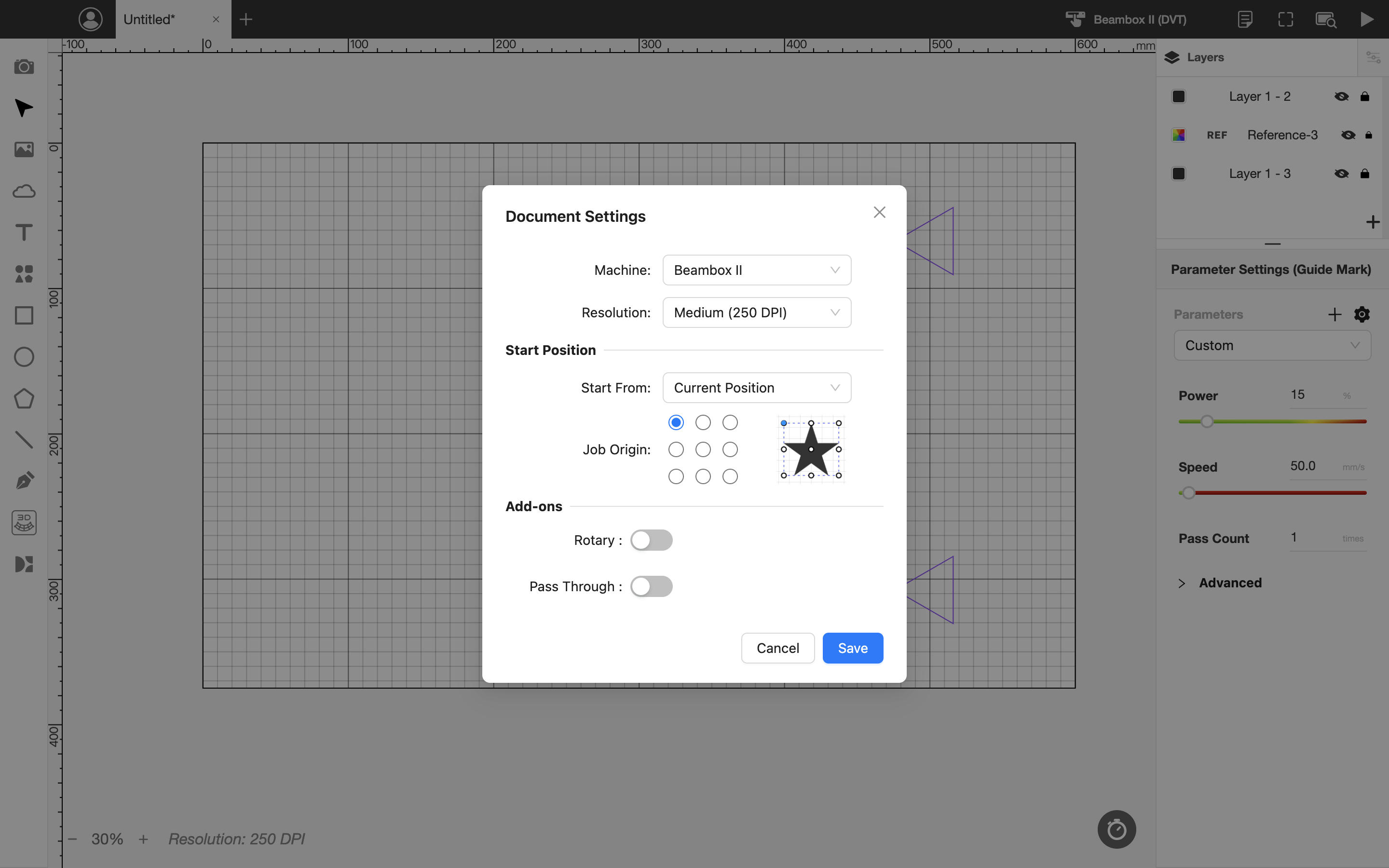

Inicieu el gravat des de la posició actual i establiu el punt d'inici a la cantonada superior esquerra.
(També podeu utilitzar la posició d'origen, però tingueu en compte que la posició del tub làser s'ha de col·locar al costat dret per evitar un error de posicionament inicial.)
Utilitzeu la previsualització d'enquadrament per confirmar la posició de gravat de la primera secció del fitxer de disseny.
Nota: Quan utilitzeu l'enquadrament, assegureu-vos de desactivar la capa de referència.
Utilitzeu l'enquadrament per confirmar la posició de les marques de guia, assegurant-vos que es creuin entre el material principal i l'auxiliar.

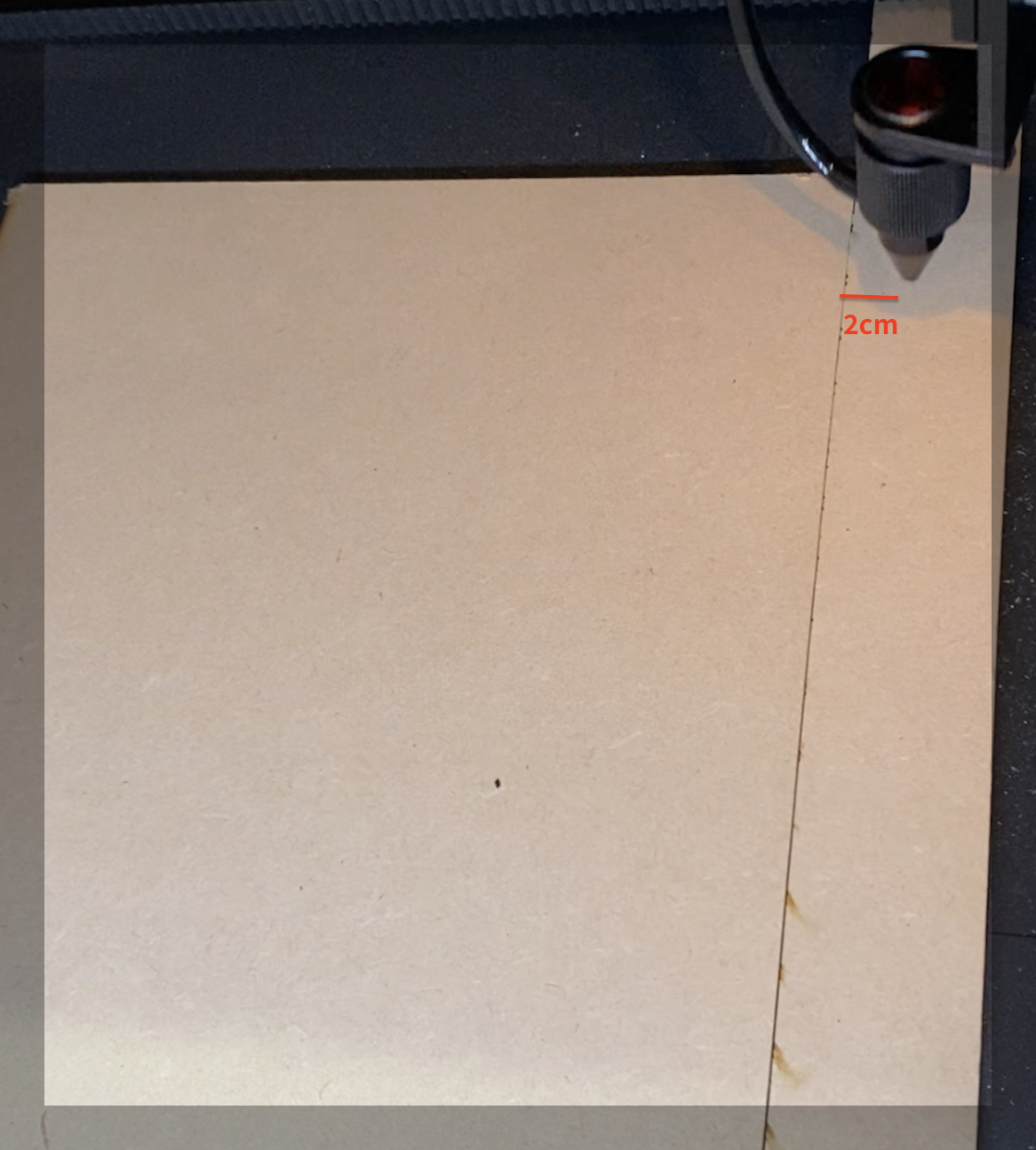

(Per exemple, amb la marca de guia configurada al valor predeterminat de 4 cm, confirmeu que el capçal làser s'estendrà aproximadament 2 cm més enllà del material auxiliar durant l'emmarcament.)
Pas 4.2 - Graveu la primera secció

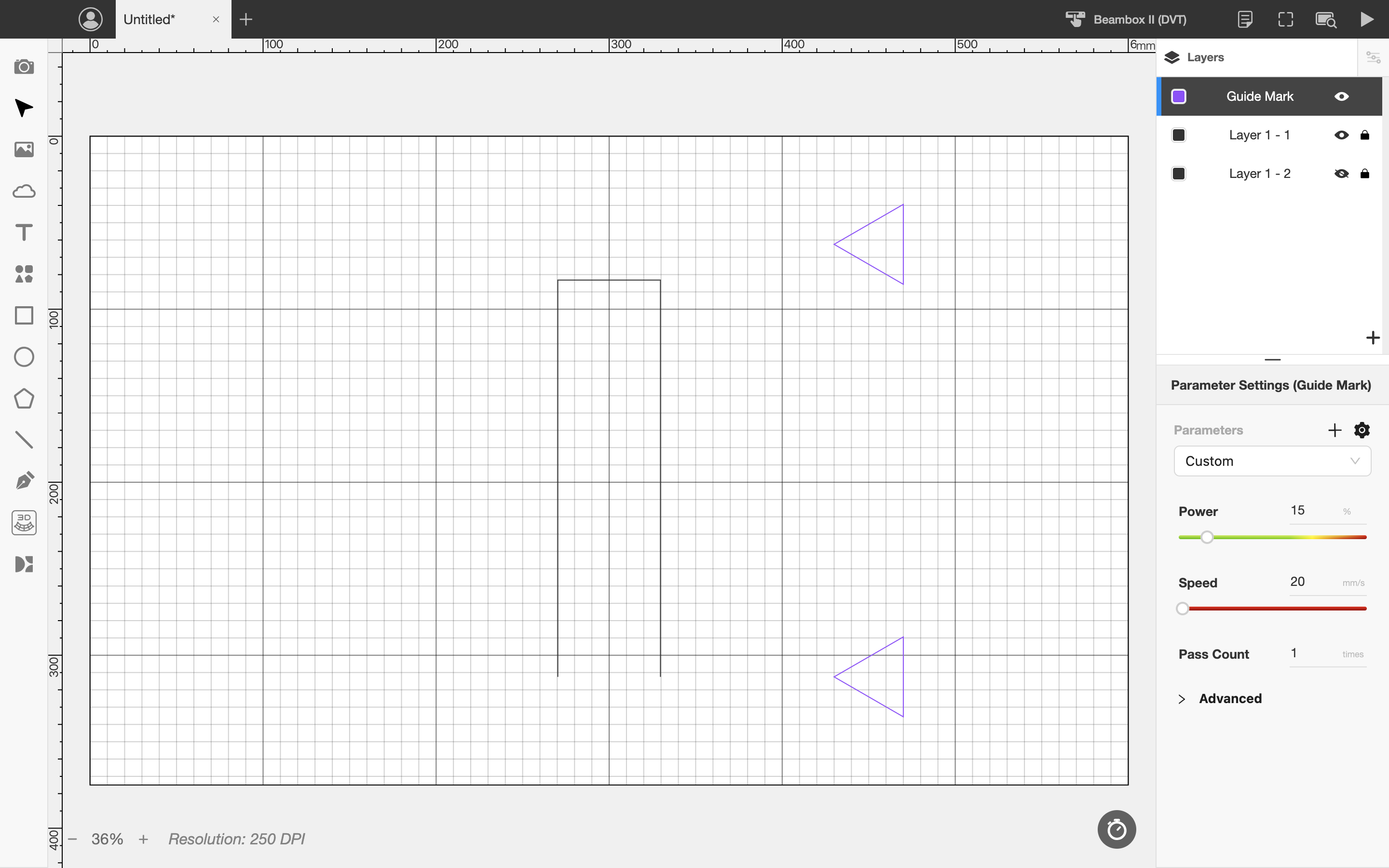

En exportar el fitxer, per defecte, només s'activen la primera secció de treball i les marques de referència. Després d'ajustar els paràmetres, podeu iniciar directament el gravat de la primera àrea de treball.

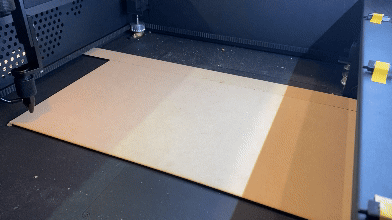

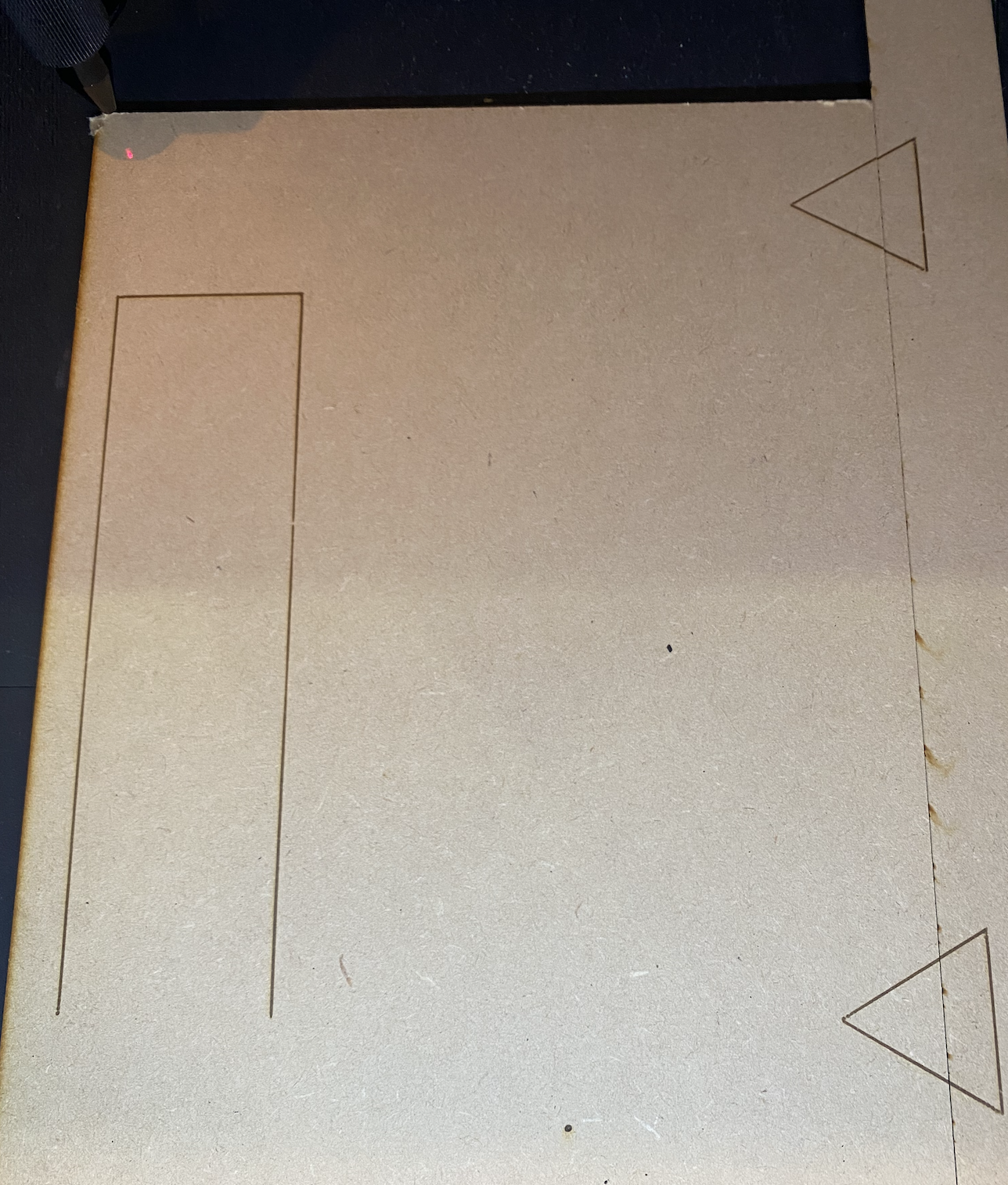

Un cop finalitzat el gravat, les marques de guia haurien d'aparèixer parcialment sobre el material auxiliar.
Pas 4.3 - Graveu la segona secció
Tanqueu la capa de la primera secció i obriu la de la segona secció.

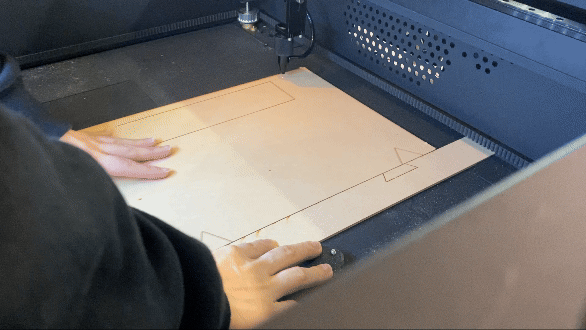

Desplaceu el material principal i alineeu les marques de guia inferiors del material principal amb les marques superiors del material auxiliar abans de procedir amb el gravat.
