4-10 Ajust del camí òptic

1. No es poden tallar els materials utilitzant la potència i la velocitat predeterminades a Beam Studio.
2. Resultats de gravat deficients on els patrons en una àrea determinada són més clars o més profunds que en altres àrees, o es tornen més clars o més profunds en una direcció concreta.
3. La secció de tall al material no és vertical després de tallar.

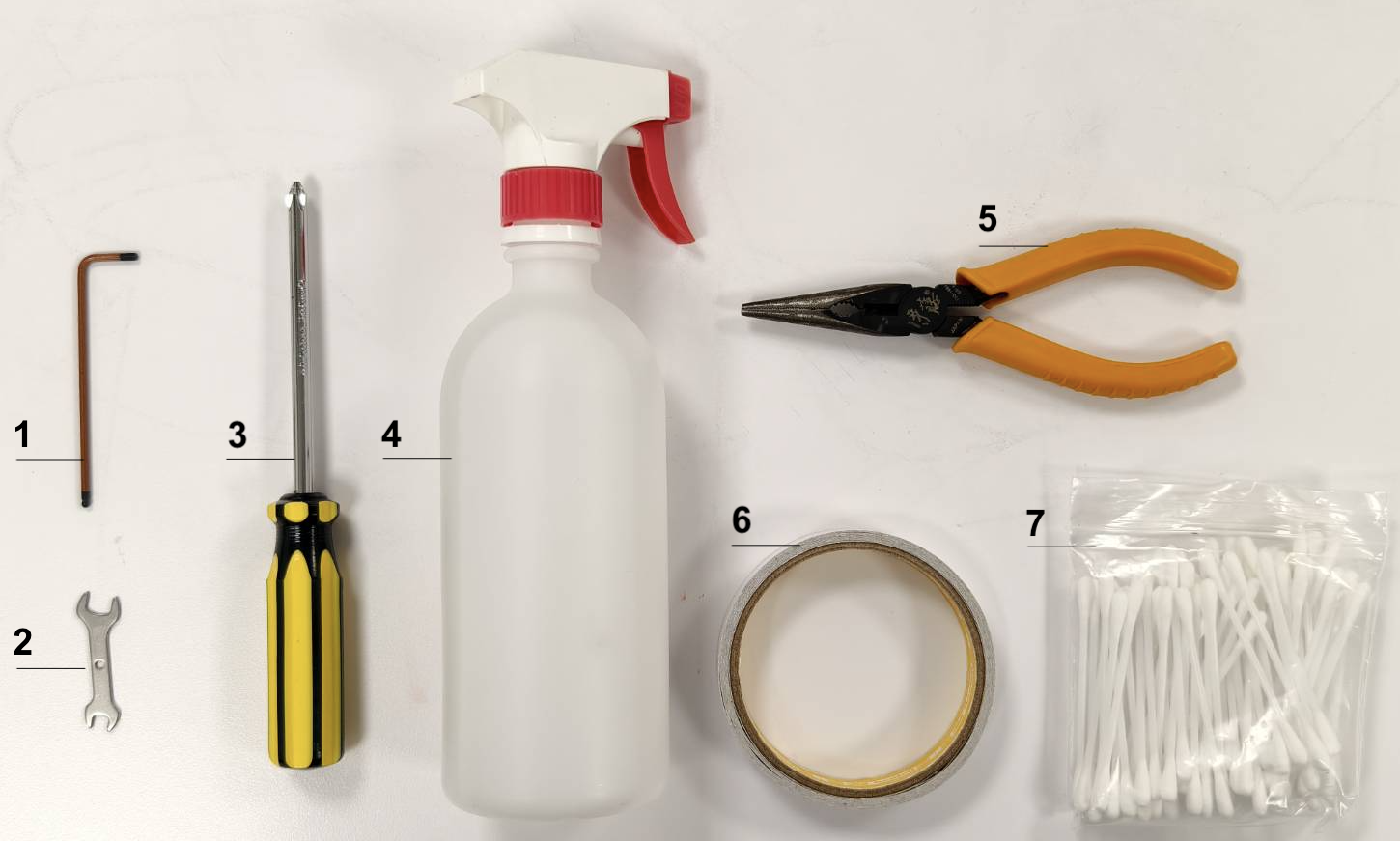

1. Clau Allen de 2,5 mm
2. Clau de doble boca
3. Tornavís Phillips
4. Esprai desinfectant / Esprai d'alcohol
5. Alicates
6. Cinta adhesiva de doble cara
7. Bastonets de cotó

Passos detallats:

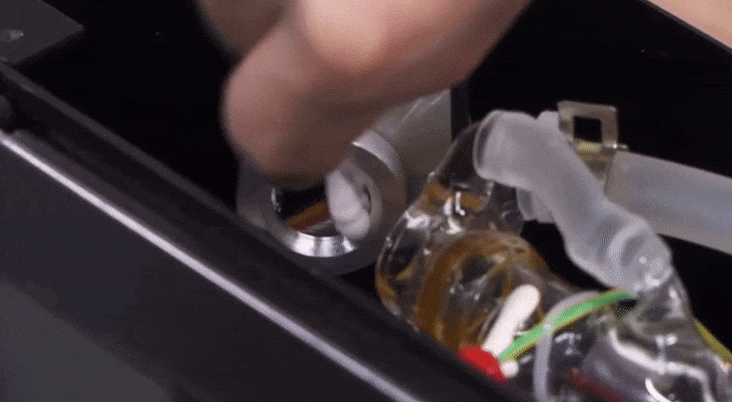

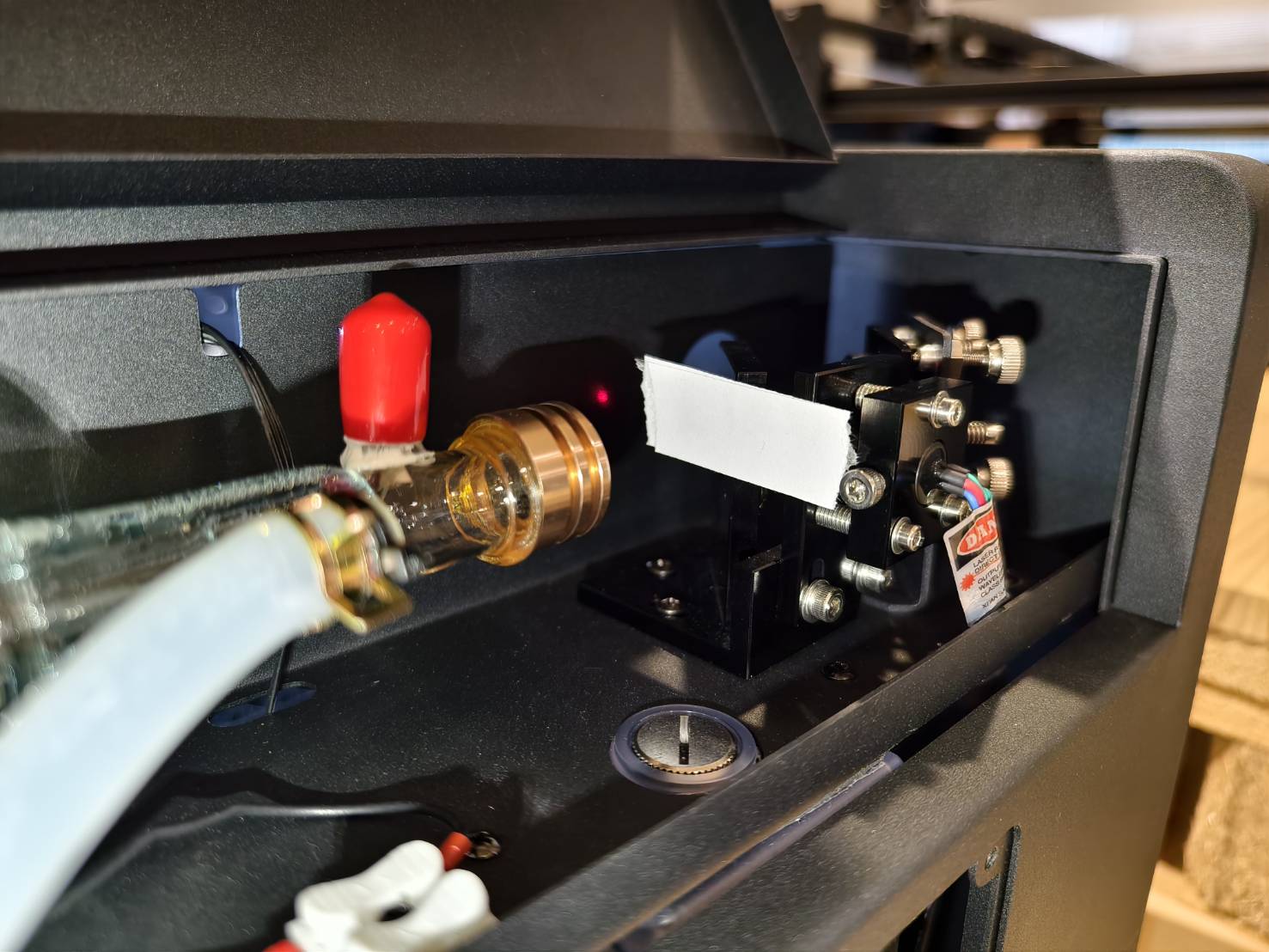

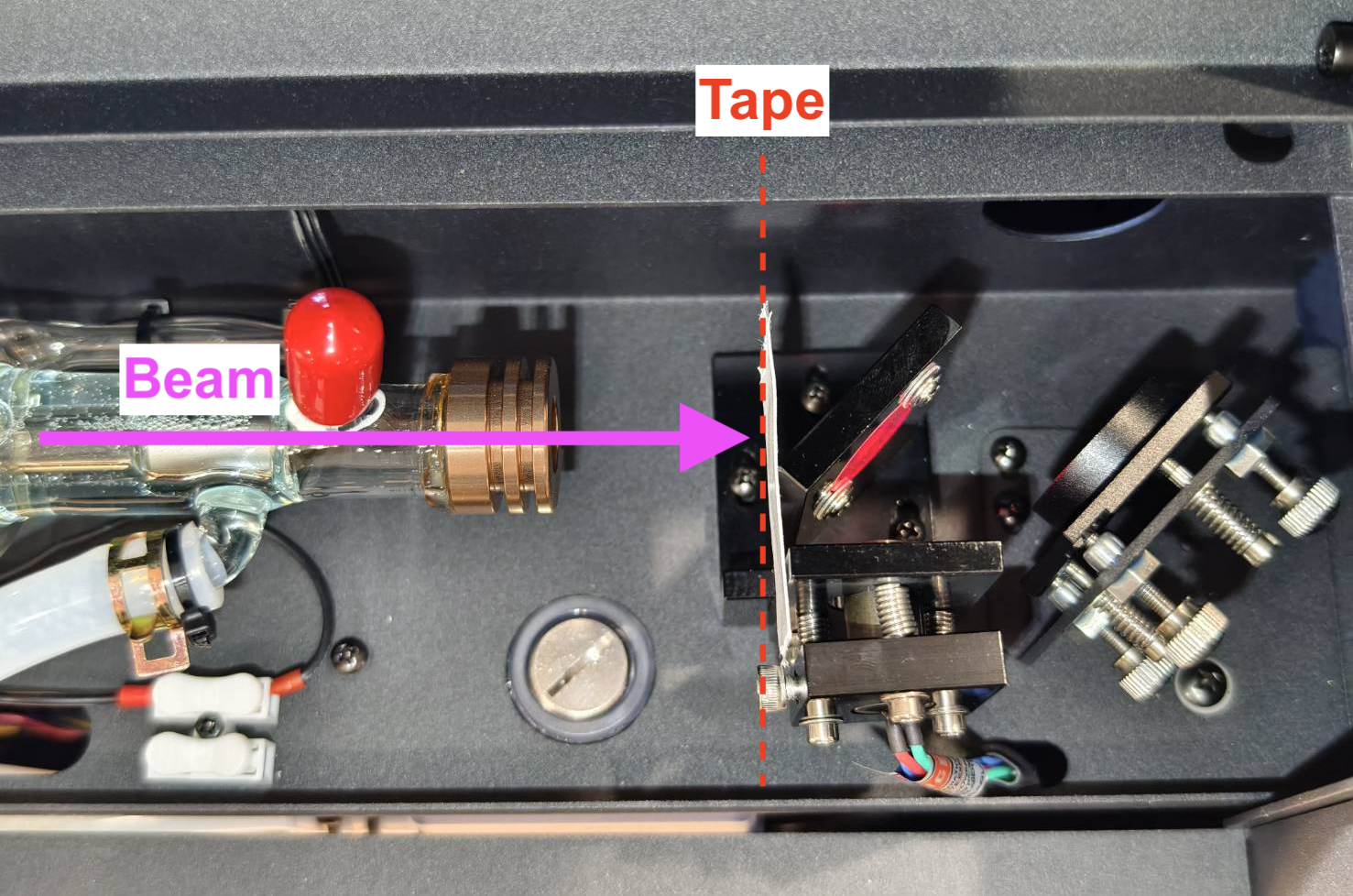

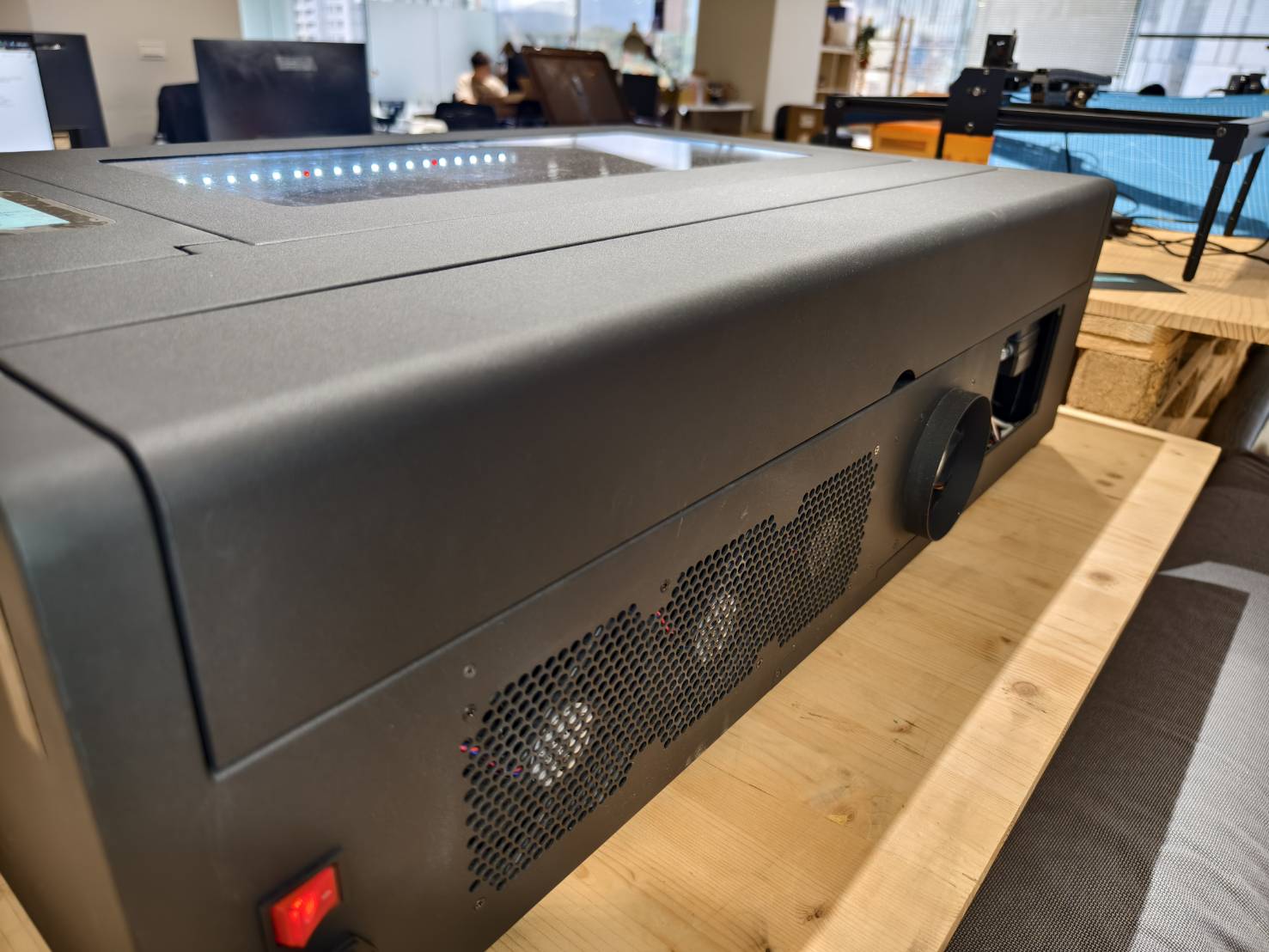

• Col·loqueu la cinta adhesiva a l'emissor de llum vermella formant un angle de 90 graus amb el feix.





• Tanqueu la coberta posterior i feu 5 polsos.

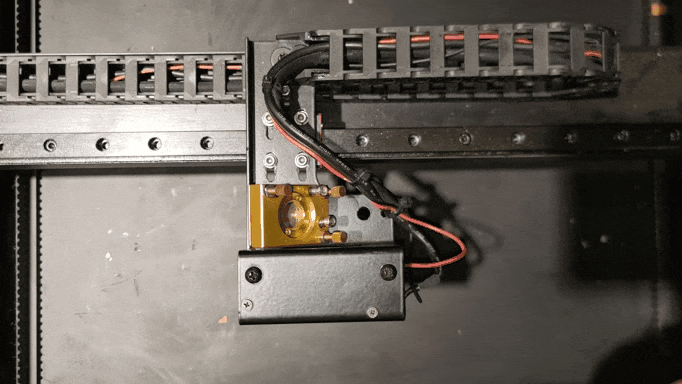

• Demostració



• Comproveu el resultat.

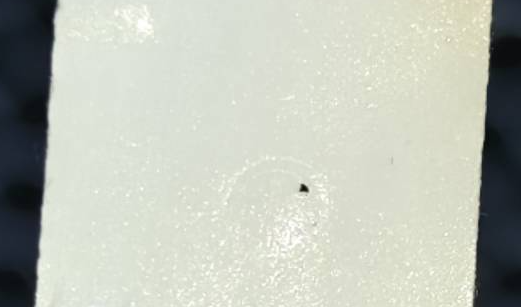

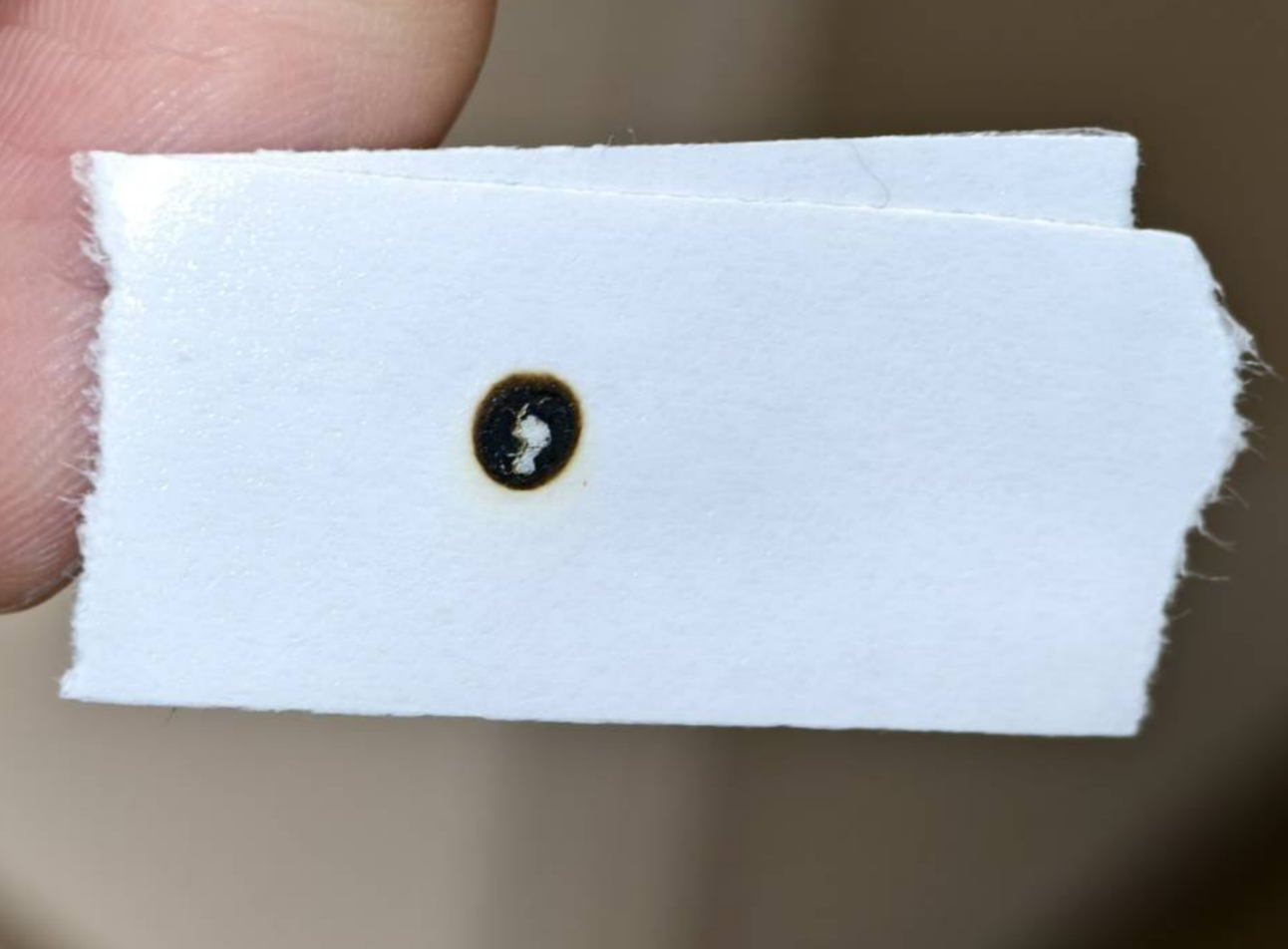

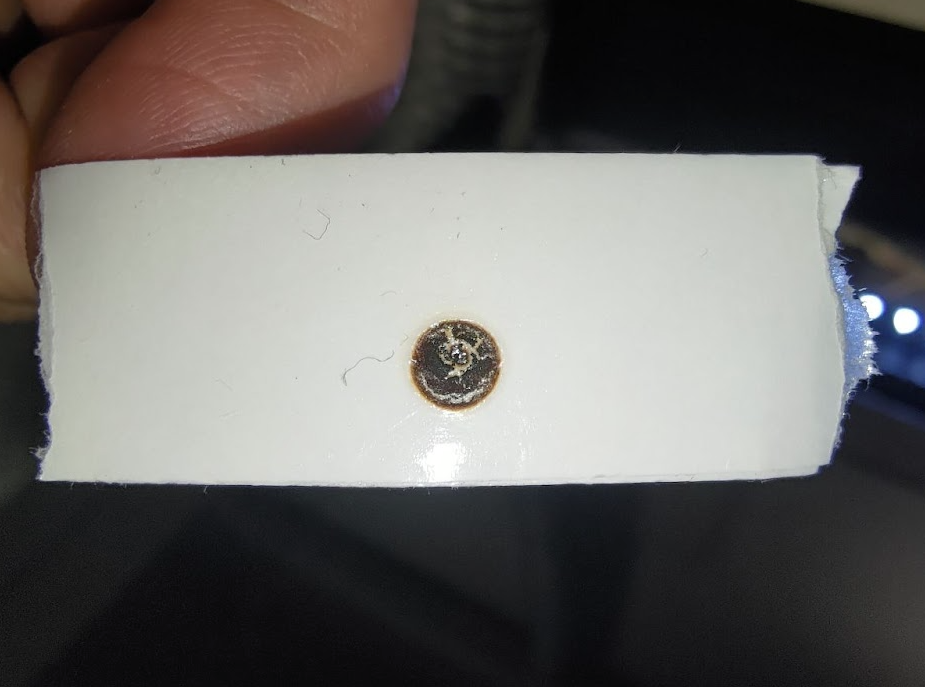

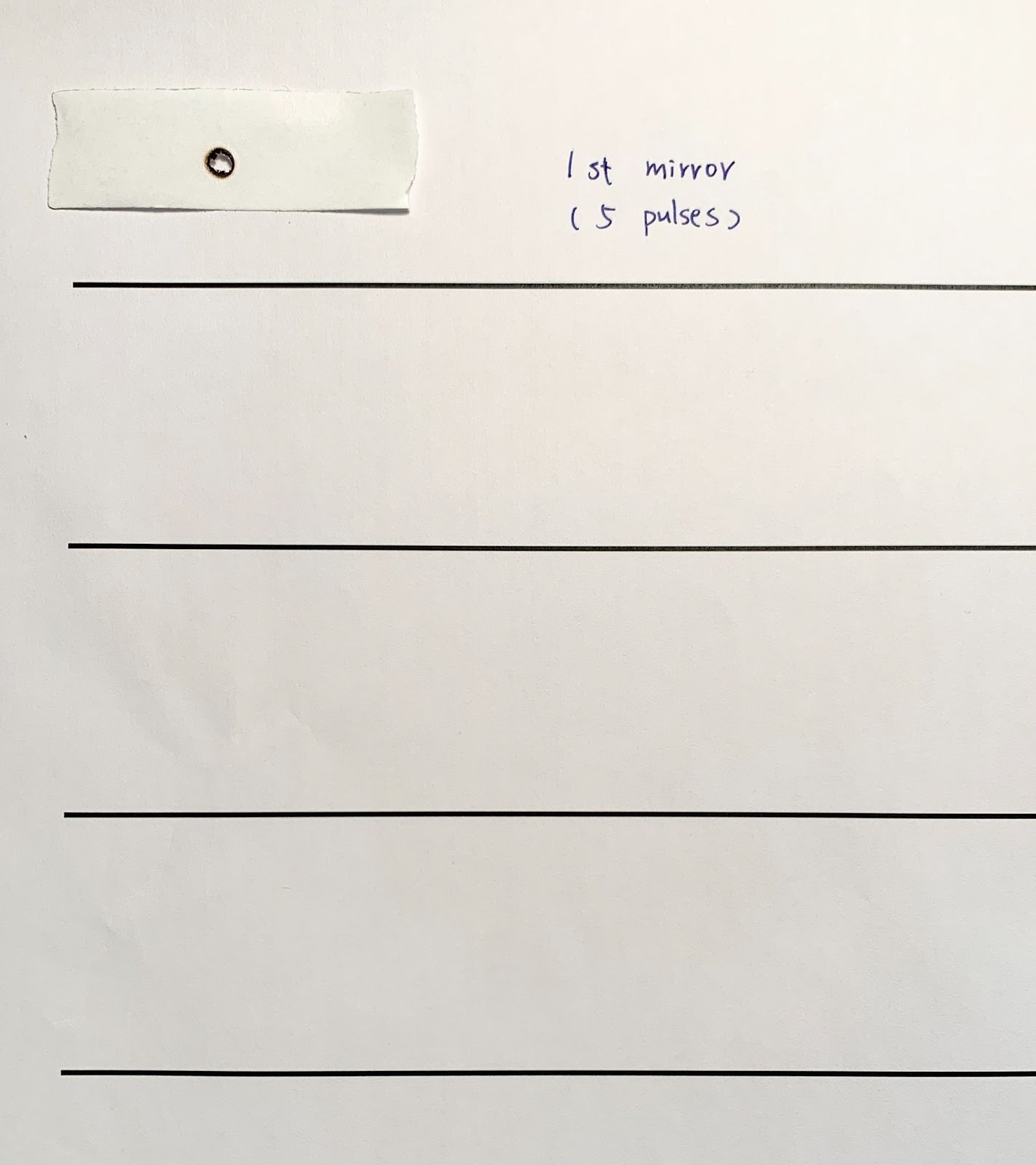

  Exemples de resultats en la cinta adhesiva

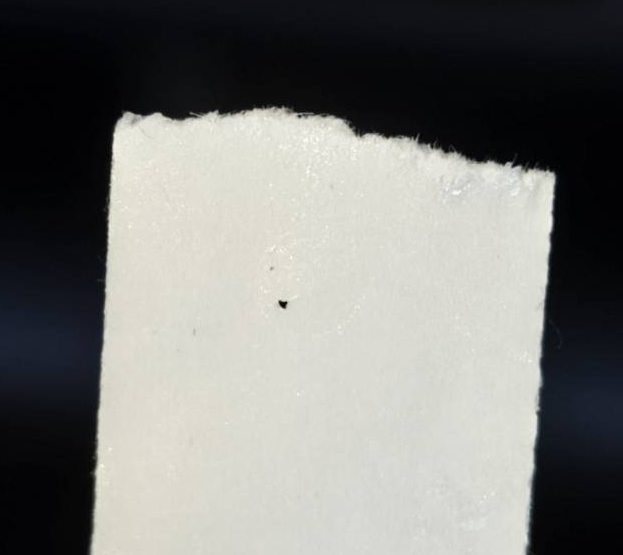

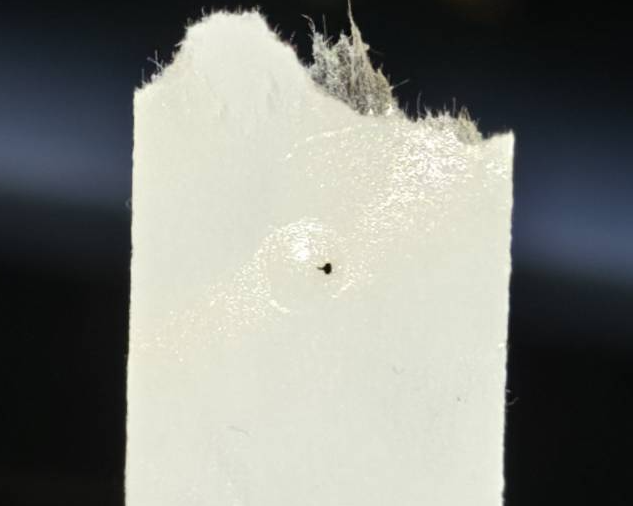

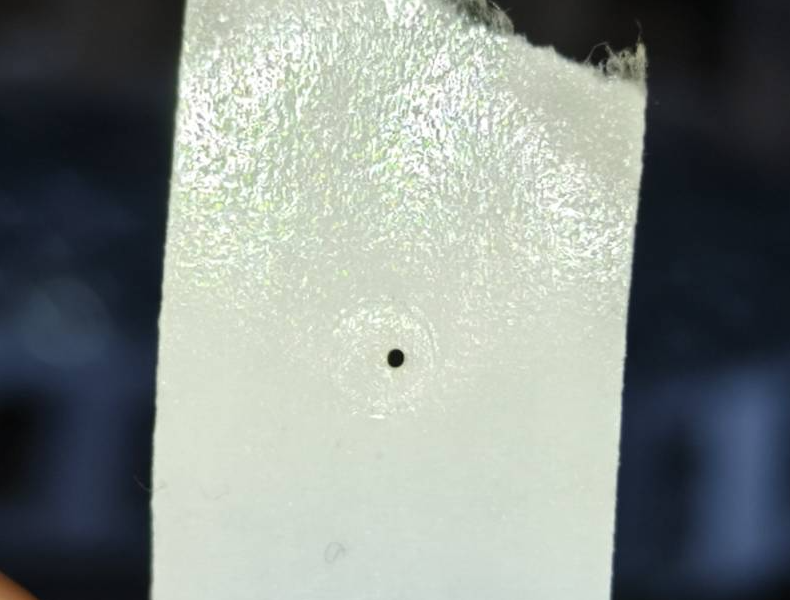

  Bon exemple - Rodó i intens	Mal exemple - Feble, buit o no rodó

• El resultat és bo >> Pas 7

• El resultat és dolent o no hi ha cap marca >> Contacteu amb el servei d'atenció al client
  • Possible causa:
    • El tub làser està espatllat i cal substituir-lo.
    • La font d'alimentació làser està espatllada i cal substituir-la.


1. Obriu la porta.
2. Col·loqueu una cinta adhesiva de doble cara de dues capes a l'entrada del tercer mirall.
3. Entreu al mode de control i afluixeu el motor.

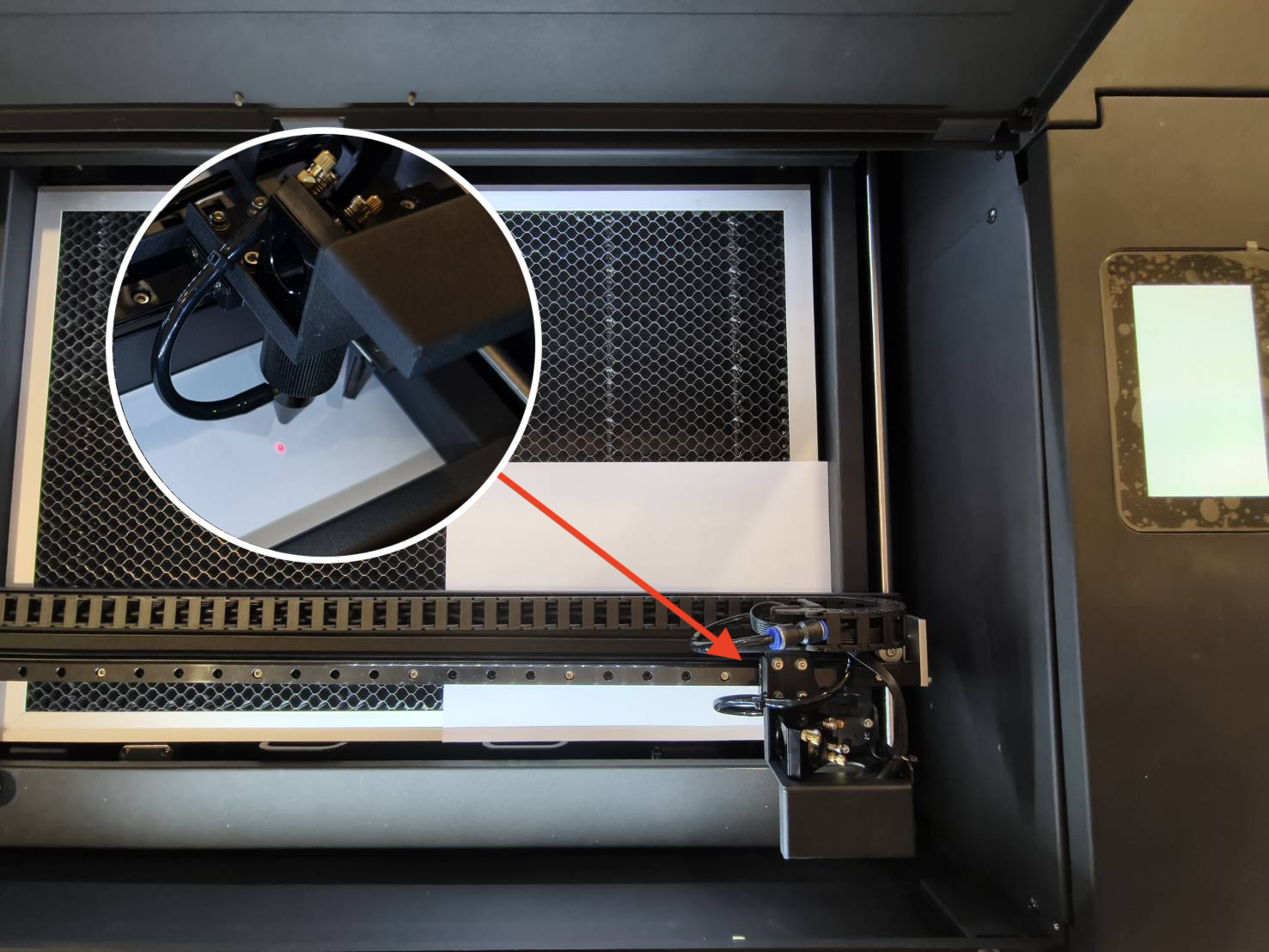

4. Desplaceu el capçal làser a la cantonada inferior dreta.
5. Assegureu-vos que el làser vermell estigui encès.
6. Tanqueu la porta.
7. Feu 3 polsos.

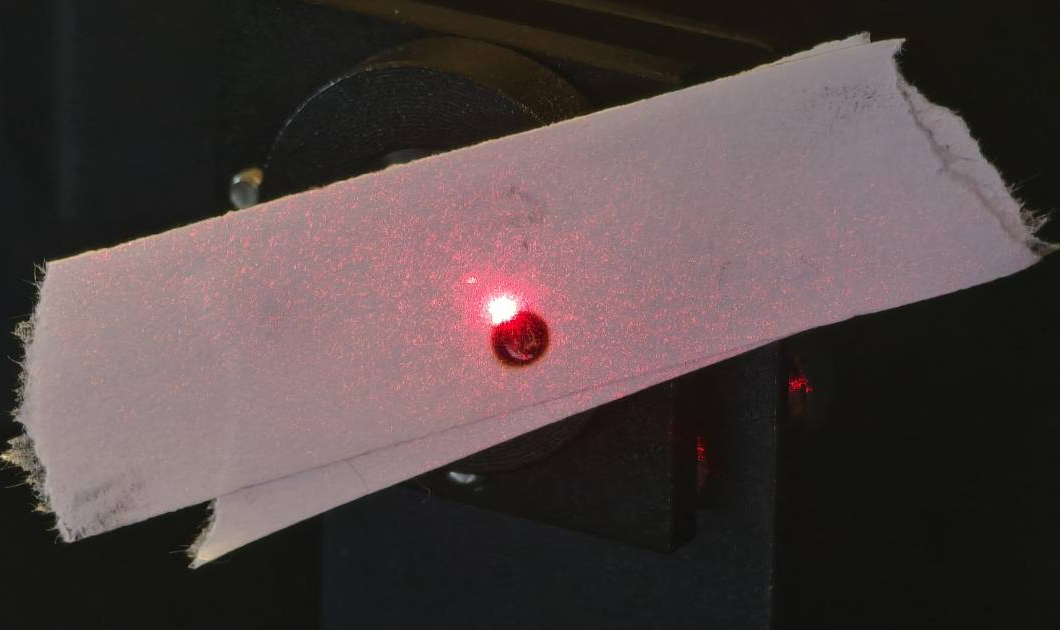

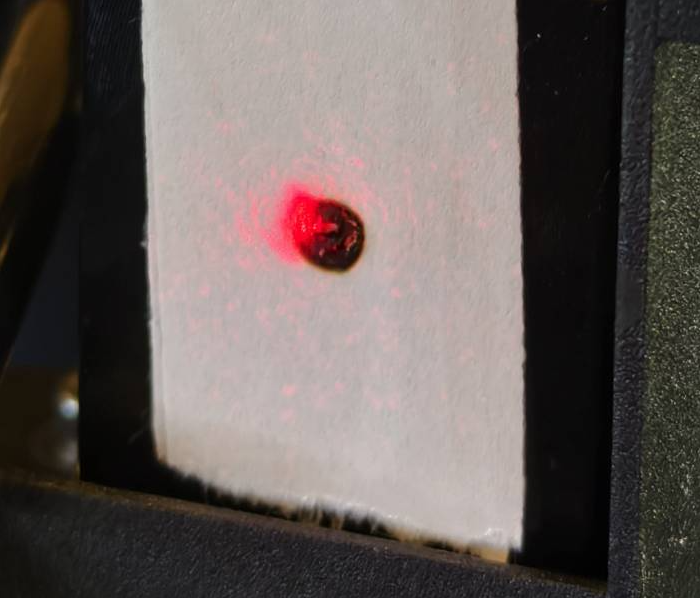

8. Comproveu si el punt del làser vermell i la marca cremada coincideixen.
9. Ajusteu el làser vermell si és necessari.

Resum del pas:

Passos detallats:

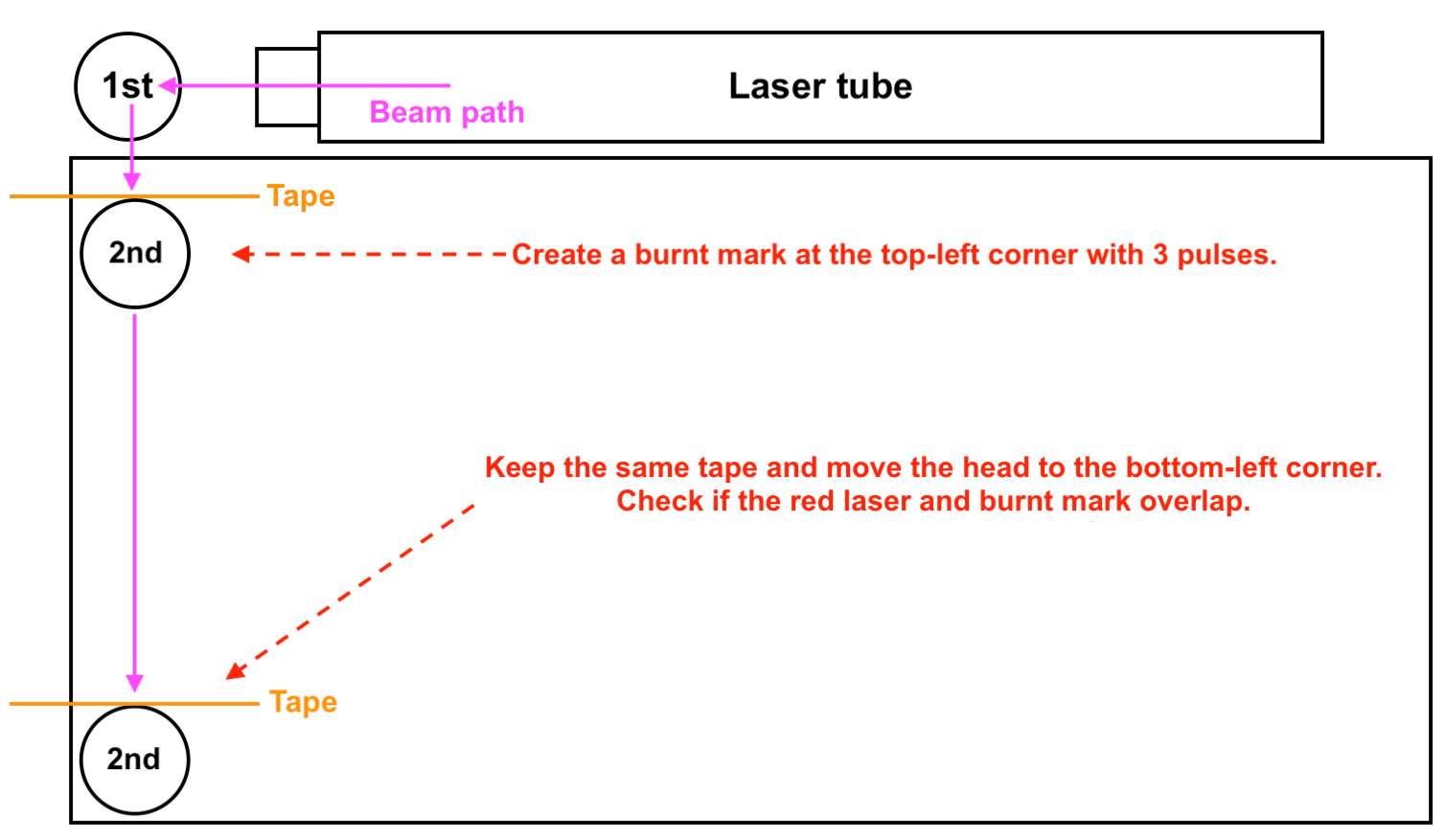

1. Retireu la cinta i col·loqueu una nova cinta adhesiva de doble cara de dues capes al segon mirall.
2. Desplaceu el capçal làser a la cantonada superior esquerra.
3. Tanqueu la porta i feu 3 polsos.

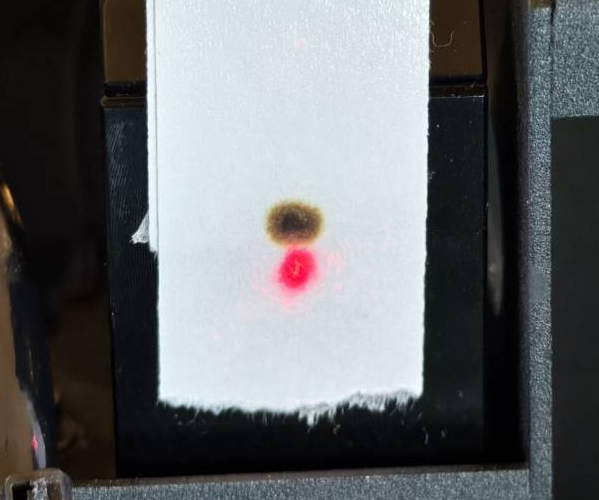

4. Comproveu visualment si el làser vermell i la marca cremada coincideixen.

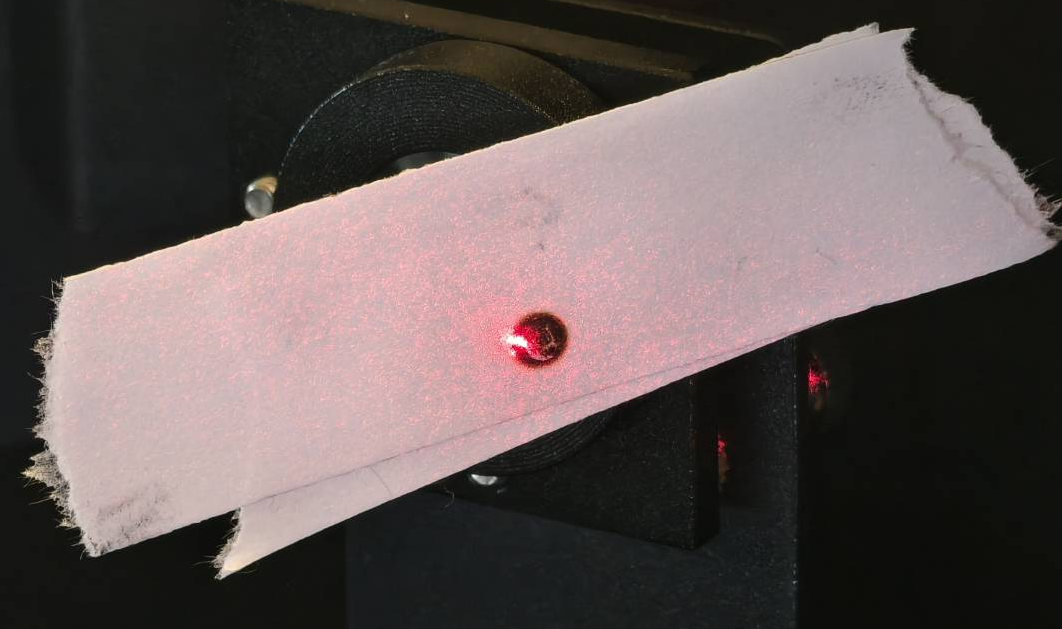

Bon exemple - Coincident

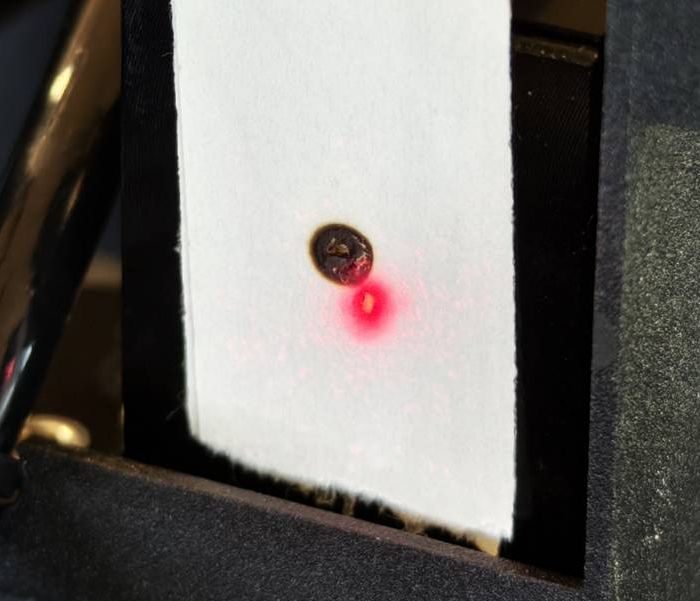

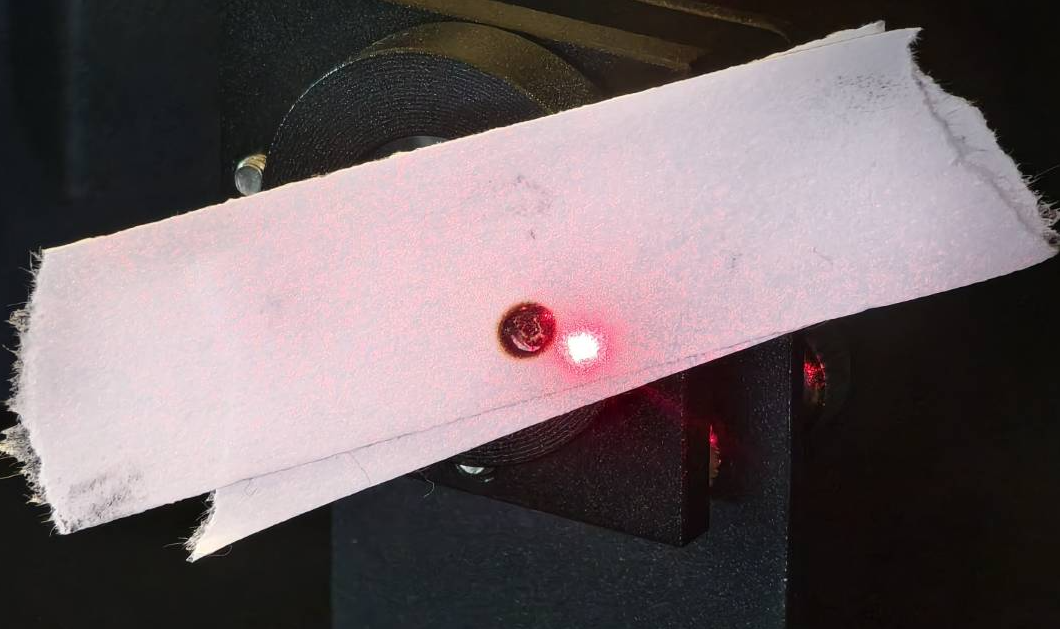

Mal exemple - No coincident

• Bon resultat - Superposat >> Pas 9

• Mal resultat - No superposat >> Pas 8.1

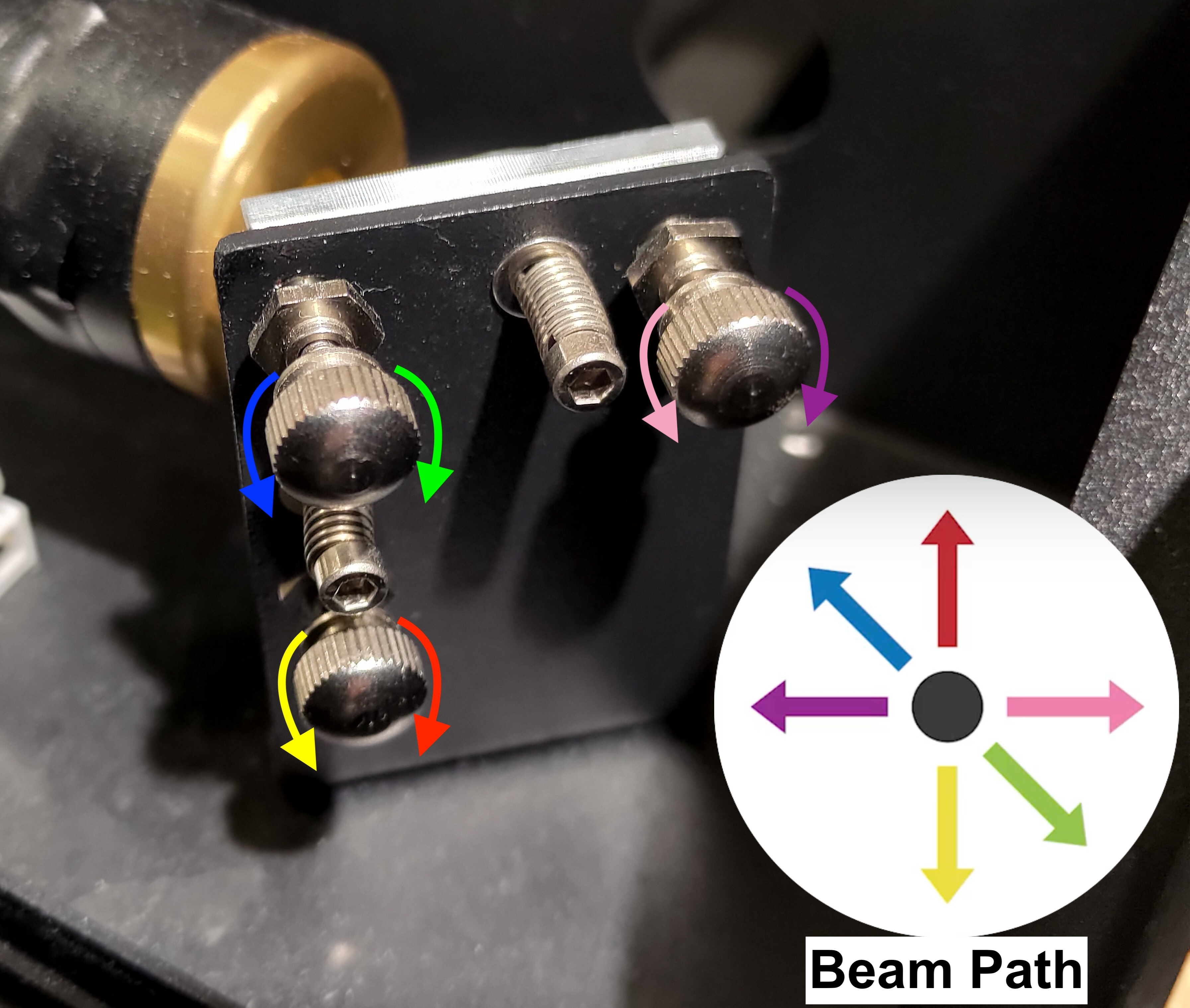

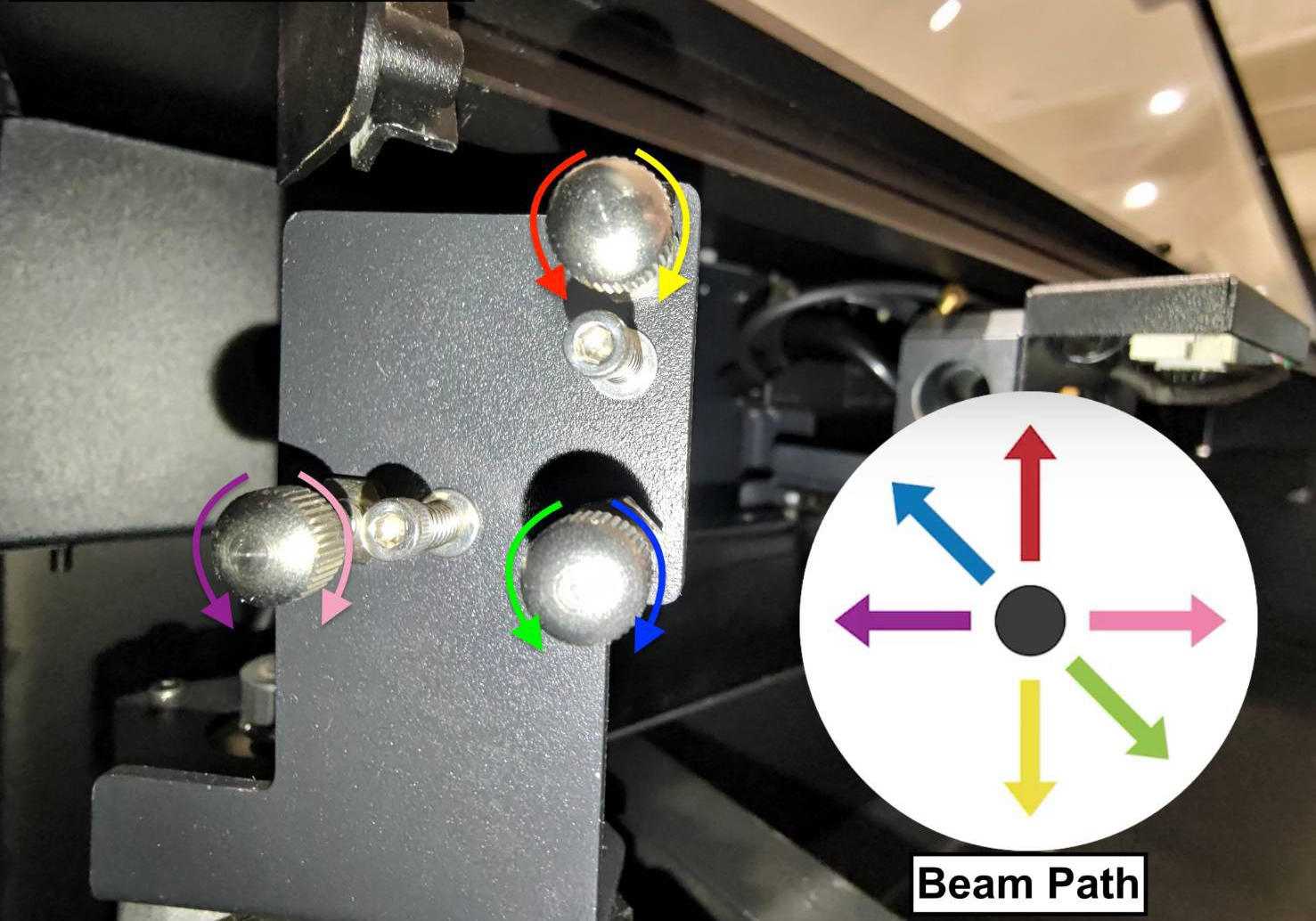

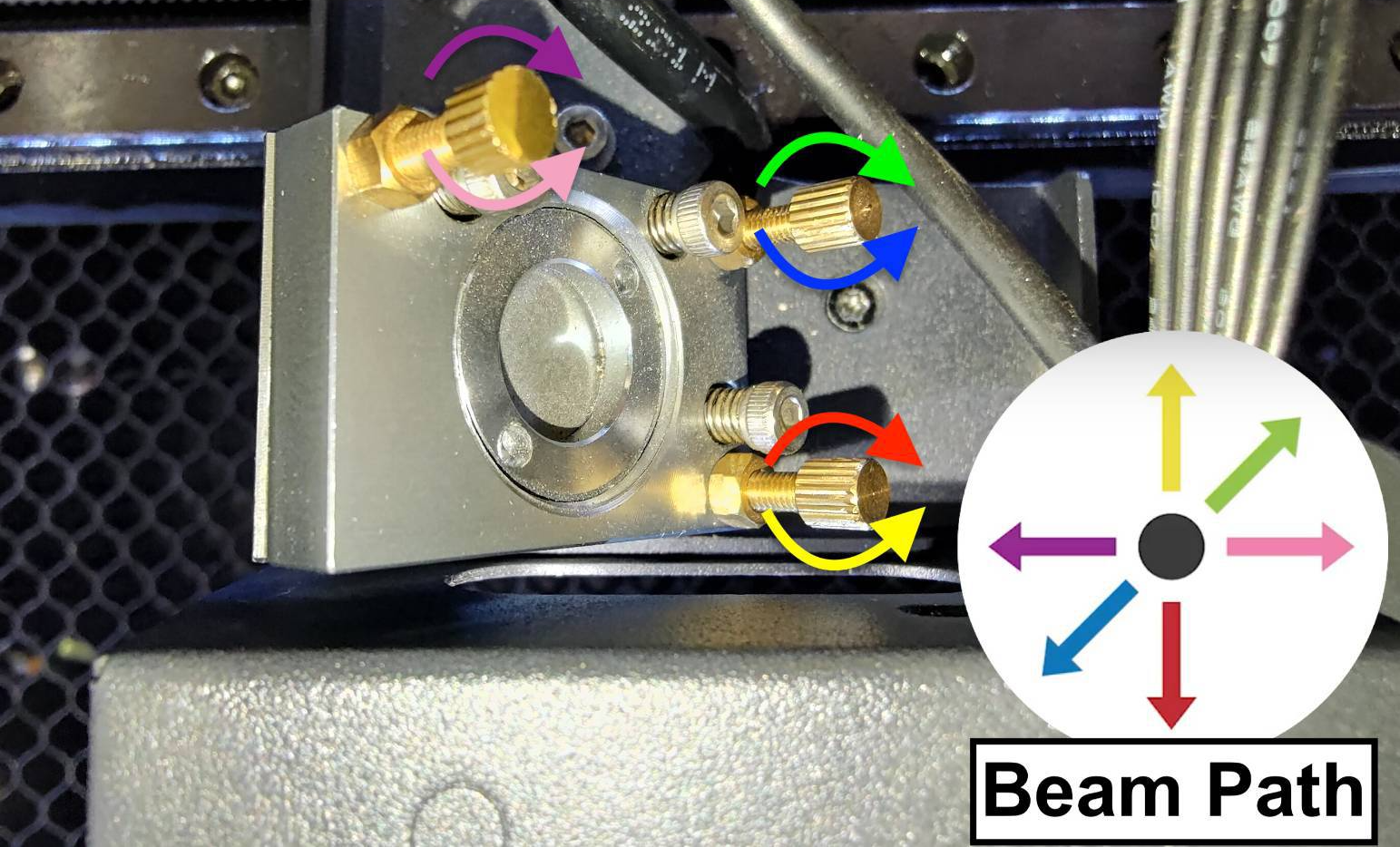

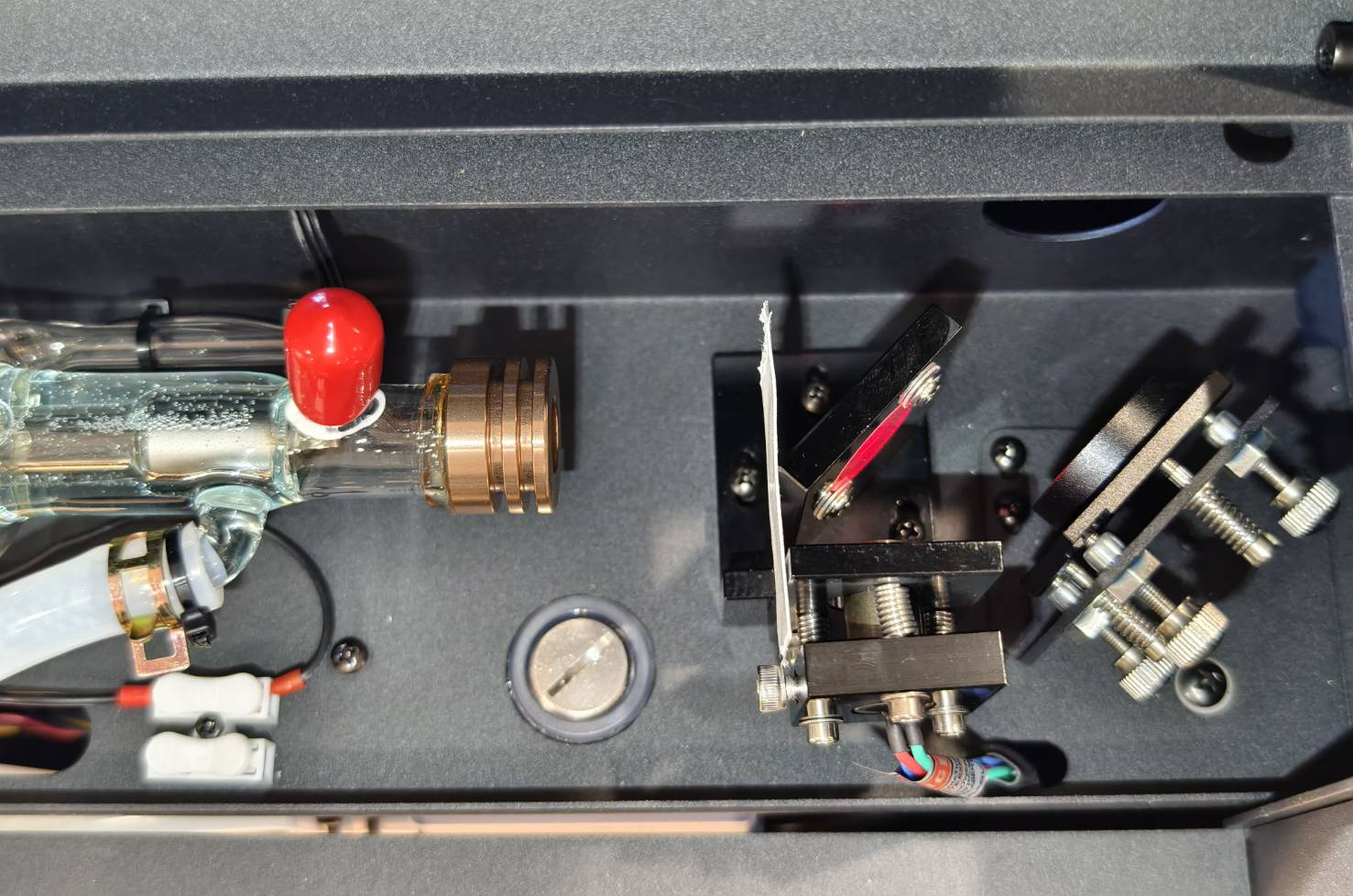

• Hi ha tres cargols al primer mirall, i girar-los en sentit horari o antihorari canviarà la trajectòria del feix, és a dir, la posició del punt làser vermell canviarà.


• Apreneu a afluixar la femella correctament:
  Primer, ruixeu alcohol a les femelles per dissoldre el gel o la cola i espereu uns segons.



• A continuació, utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.



• Demostració
  (Tingueu en compte que els cargols del vídeo s'han afluixat abans de gravar.)


• Determineu la posició del vostre punt làser vermell, identifiqueu el cargol i la seva direcció de rotació.
  Mireu la foto de sota i trobeu el número que s'assembli més a la posició del vostre punt làser vermell:



• Per al núm. 1:
  El punt làser vermell ha de moure's cap avall i a la dreta per superposar-se amb el primer punt
  Cal girar el cargol superior esquerre en sentit horari. Consulteu la imatge següent.




  Per al #2:
  El punt làser vermell ha de baixar en línia recta per superposar-se amb el primer punt.
  Cal girar el cargol inferior esquerre en sentit antihorari. Consulteu la imatge següent.





  Per al #3:
  El punt làser vermell ha de baixar primer i després anar cap a l'esquerra per superposar-se amb el primer punt.
  Cal girar el cargol inferior esquerre en sentit antihorari per fer baixar el punt.
  Cal girar el cargol superior dret en sentit horari per fer que el punt vagi cap a l'esquerra.
  Consulteu la imatge següent.




  Per al #4:
  El punt làser vermell ha d'anar cap a la dreta per superposar-se amb el primer punt.
  Cal girar el cargol superior dret en sentit antihorari. Consulteu la imatge següent.





  Per al #5:
  El punt làser vermell ha d'anar cap a l'esquerra per superposar-se amb el primer punt.
  Cal girar el cargol superior dret en sentit horari. Consulteu la imatge següent.





  Per al #6:
  El punt làser vermell ha d'anar primer cap a la dreta i després cap amunt per superposar-se amb el primer punt.
  Cal girar el cargol superior dret en sentit antihorari per fer que el punt vagi cap a la dreta.
  Cal girar el cargol inferior esquerre en sentit horari per fer que el punt pugi.
  Consulteu la imatge següent.




  Per al #7:
  El punt làser vermell ha d'anar directament cap amunt per superposar-se amb el primer punt.
  Cal girar el cargol inferior esquerre en sentit horari. Consulteu la imatge següent.




  Per al #8:
  El punt làser vermell ha d'anar cap amunt i a l'esquerra per superposar-se amb el primer punt
  Cal girar el cargol superior esquerre en sentit antihorari. Consulteu la imatge següent.



• Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.

Resum del pas:

Passos detallats:

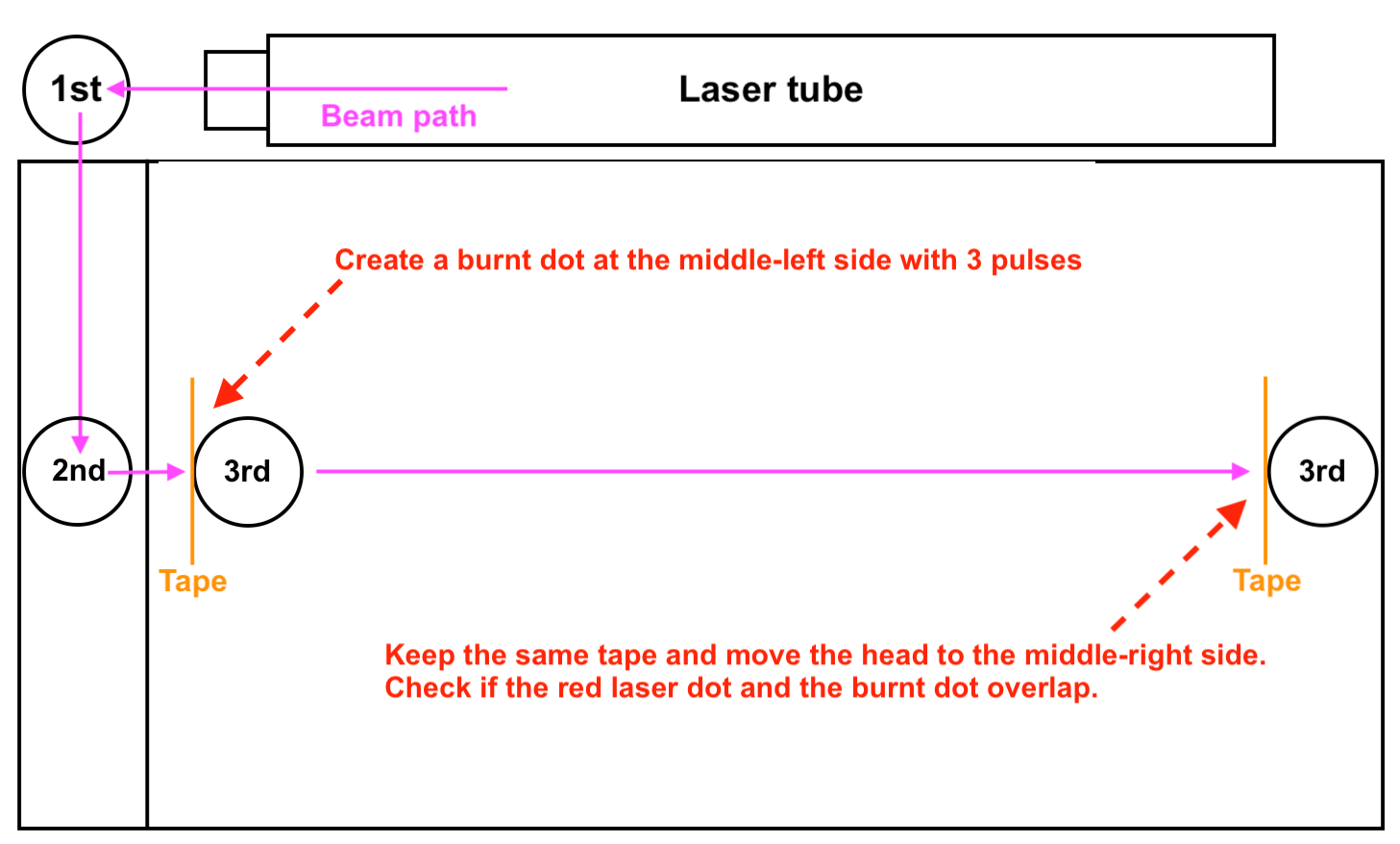

1. Retireu la cinta i col·loqueu una nova cinta adhesiva de doble cara de dues capes a l'entrada del tercer mirall.
2. Desplaceu el capçal làser cap a la part central esquerra.
3. Tanqueu la porta i feu 3 polsos.
4. Comproveu visualment si el làser vermell i la marca cremada coincideixen.

Bon exemple - Coincident

Mal exemple - No coincident

• Bon resultat - Superposat >> Pas 10

• Mal resultat - No superposat >> Pas 9.1

• Hi ha tres cargols al segon mirall, i girar-los en sentit horari o antihorari canviarà la trajectòria del feix, és a dir la posició del punt làser vermell canviarà.


• Si us plau, apreneu a afluixar la femella correctament.
  Primer, ruixeu alcohol a les femelles per dissoldre el gel o la cola i espereu uns segons.

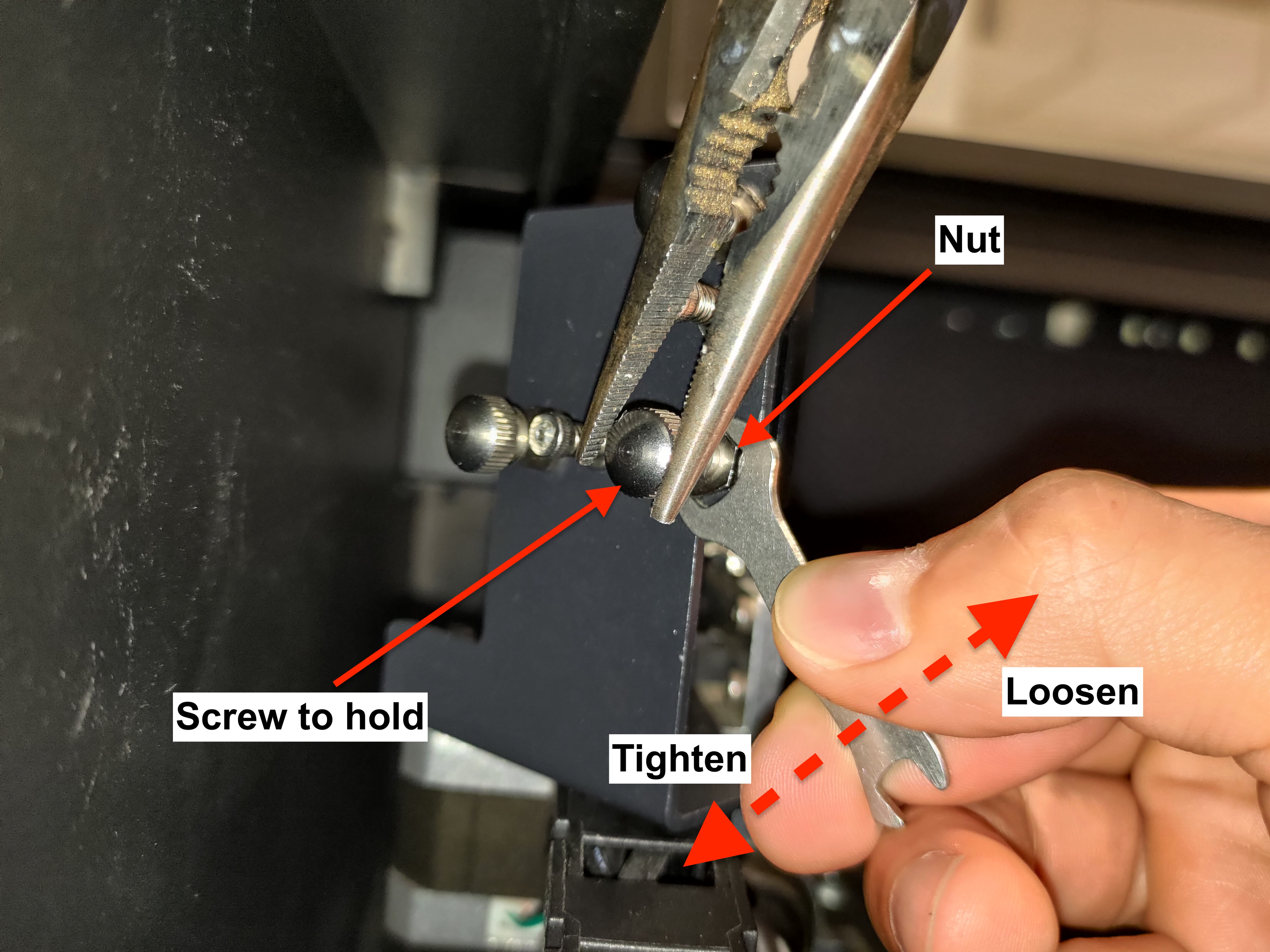

• A continuació, utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.





• Demostració
  (Tingueu en compte que els cargols del vídeo s'han afluixat abans de gravar.)


• Determineu la posició del vostre punt làser vermell, identifiqueu el cargol i la seva direcció de rotació.
  Si us plau, observeu la imatge següent i identifiqueu el número que correspongui a la posició del vostre punt làser vermell.




• Per al núm. 1:
  El punt làser vermell ha de desplaçar-se cap avall i a la dreta per superposar-se amb el primer punt.
  El cargol inferior dret s'ha de girar en sentit antihorari.
  Consulteu la imatge següent.





  Per al #2:
  El punt làser vermell ha de desplaçar-se directament cap avall per superposar-se amb el primer punt.
  Cal girar el cargol superior dret en sentit horari. Consulteu la imatge següent.





  Per al #3:
  El punt làser vermell ha de baixar primer i després anar cap a l'esquerra per superposar-se amb el primer punt.
  El cargol superior dret s'ha de girar en sentit horari per fer baixar el punt.
  El cargol inferior esquerre s'ha de girar en sentit antihorari per fer que el punt es desplaci cap a l'esquerra..
  Consulteu la imatge següent.





  Per al #4:
  El punt làser vermell ha d'anar cap a la dreta per superposar-se amb el primer punt.
  Cal girar el cargol inferior esquerre en sentit horari. Consulteu la imatge següent.




  Per al #5:
  El làser vermell punt s'ha de desplaçar cap a l'esquerra per superposar-se amb el primer punt.
  Cal girar el cargol inferior esquerre en sentit antihorari.
  Consulteu la imatge següent.





  Per al #6:
  El làser vermell punt s'ha de desplaçar primer cap a la dreta i després cap amunt per superposar-se amb el primer punt.
  El cargol inferior esquerre s'ha de girar en sentit horari per fer que el punt es desplaci cap a la dreta.
  El cargol superior dret s'ha de girar en sentit antihorari per fer pujar el punt.
  Consulteu la imatge següent.





  Per al #7:
  El punt làser vermell ha d'anar directament cap amunt per superposar-se amb el primer punt.
  Cal girar el cargol superior dret en sentit antihorari. Consulteu la imatge següent.





  Per al #8:
  El punt làser vermell ha d'anar cap amunt i a l'esquerra per superposar-se amb el primer punt
  El cargol inferior dret s'ha de girar en sentit horari. Consulteu la imatge següent.





• Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.



• Si us plau, feu servir l' enllaç per descarregar el fitxer i utilitzeu un acrílic transparent de 3 mm per gravar i tallar.

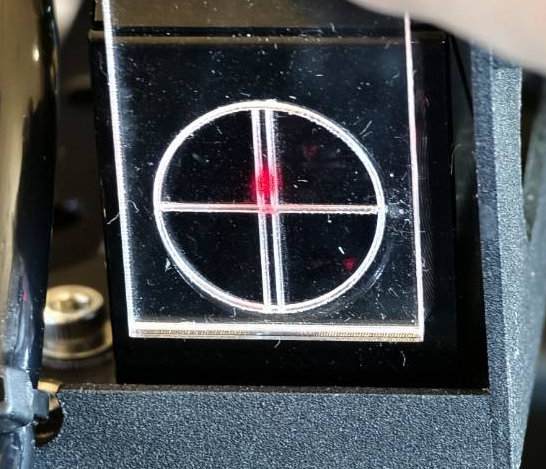

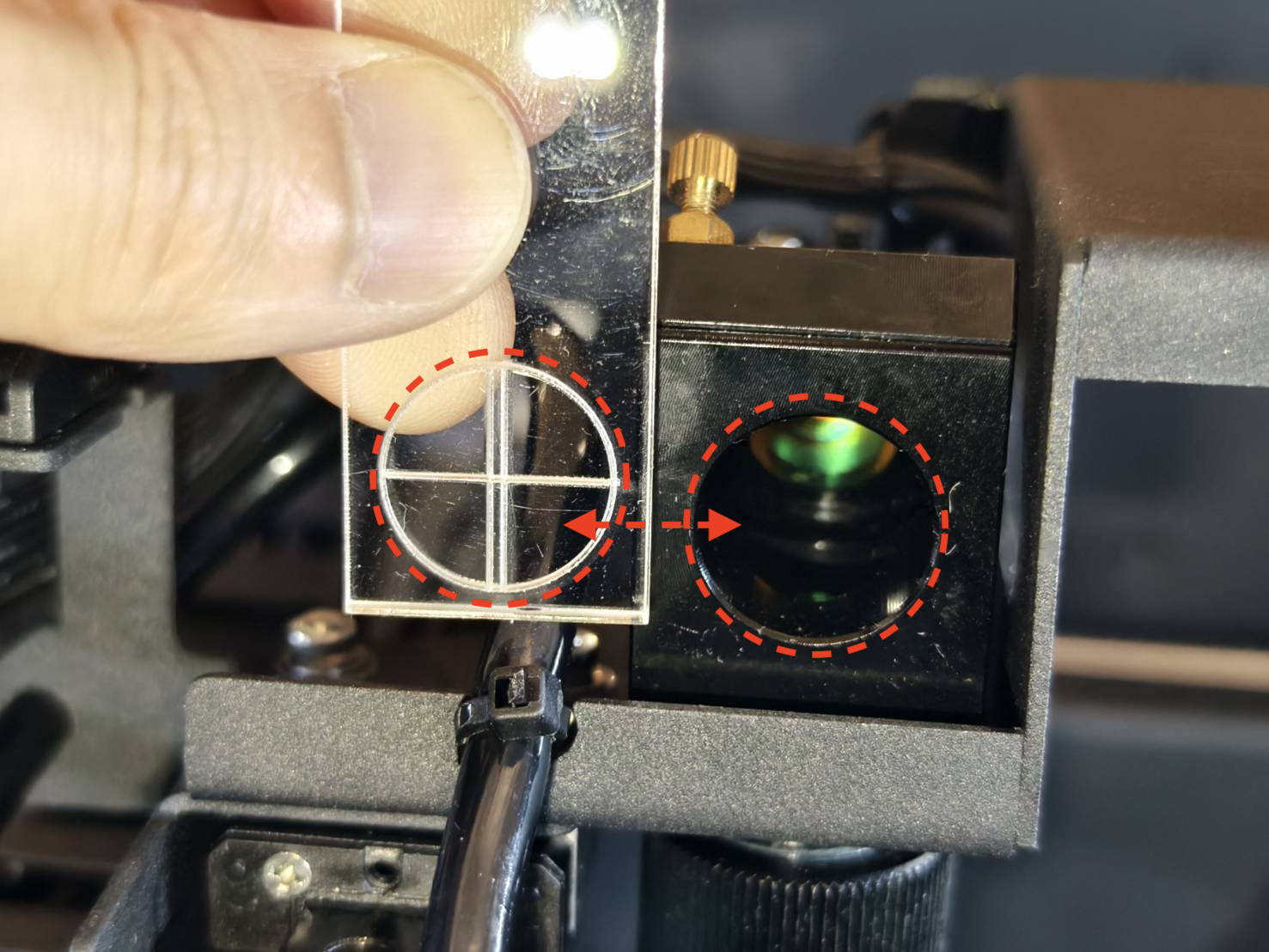

• El cercle de l'eina coincidirà amb l'entrada com es mostra a la imatge següent.

• Si la vostra màquina no pot tallar cap àrea de la base, haureu de crear una eina temporal.

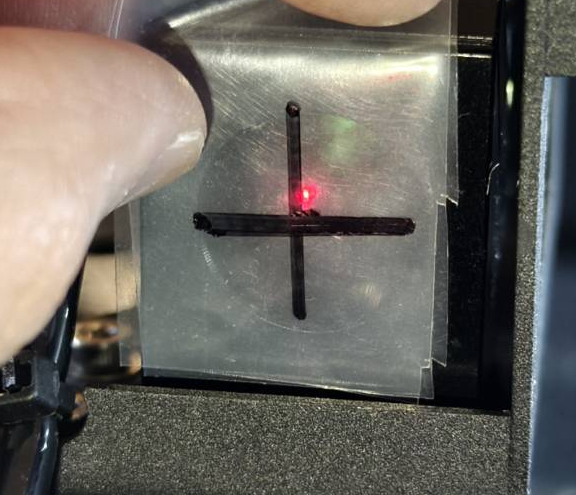

  Utilitzeu un tros de cinta adhesiva transparent i doblegueu-la per cobrir la part enganxosa.

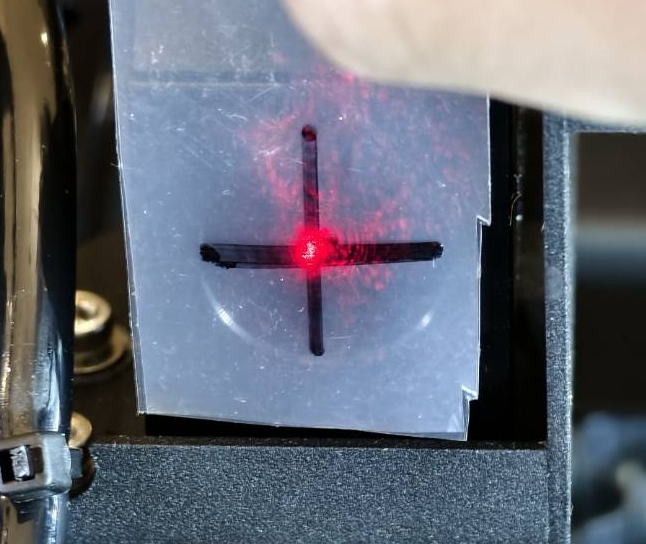

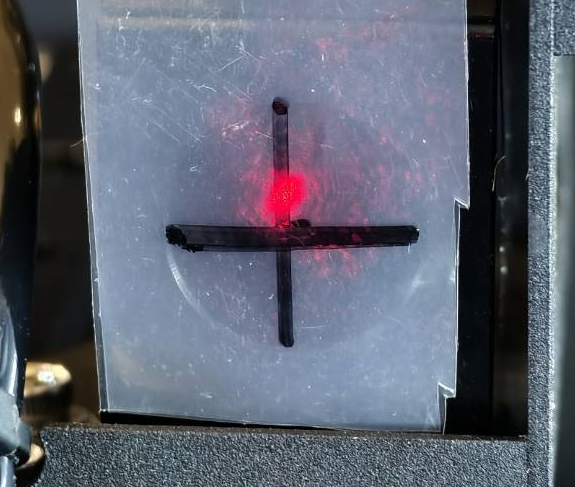

  Dibuixeu dues línies com es mostra a les imatges següents.



• El centre de les línies a la cinta serà el centre de l'entrada circular.
  (Es recomana marcar dos punts com els punts vermells a la imatge següent per alinear les línies de la cinta.)

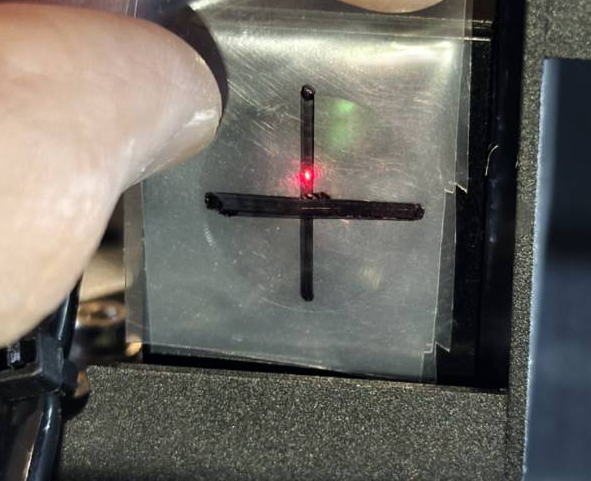

• Un cop tingueu l'eina, moveu el capçal làser al centre.

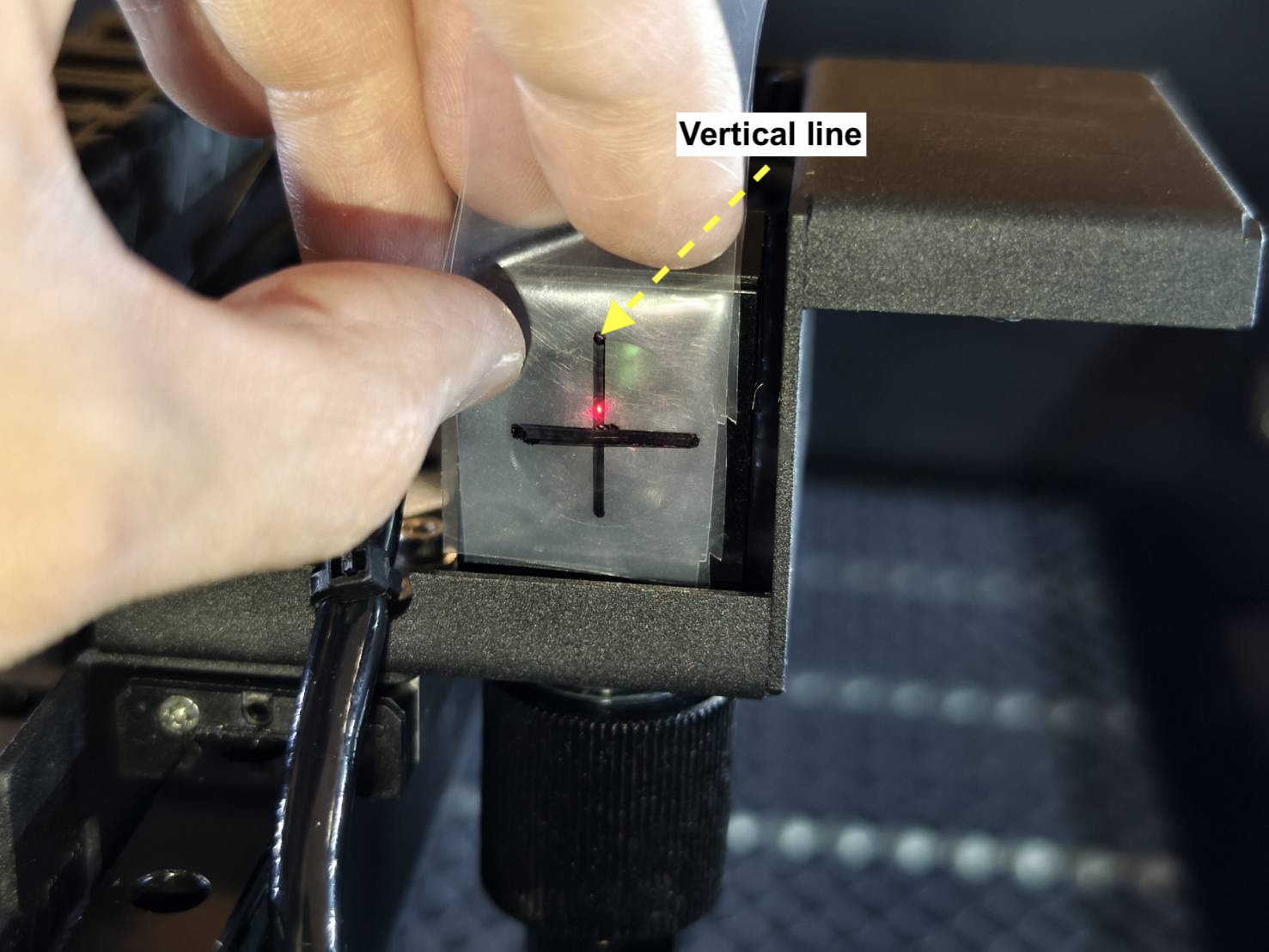

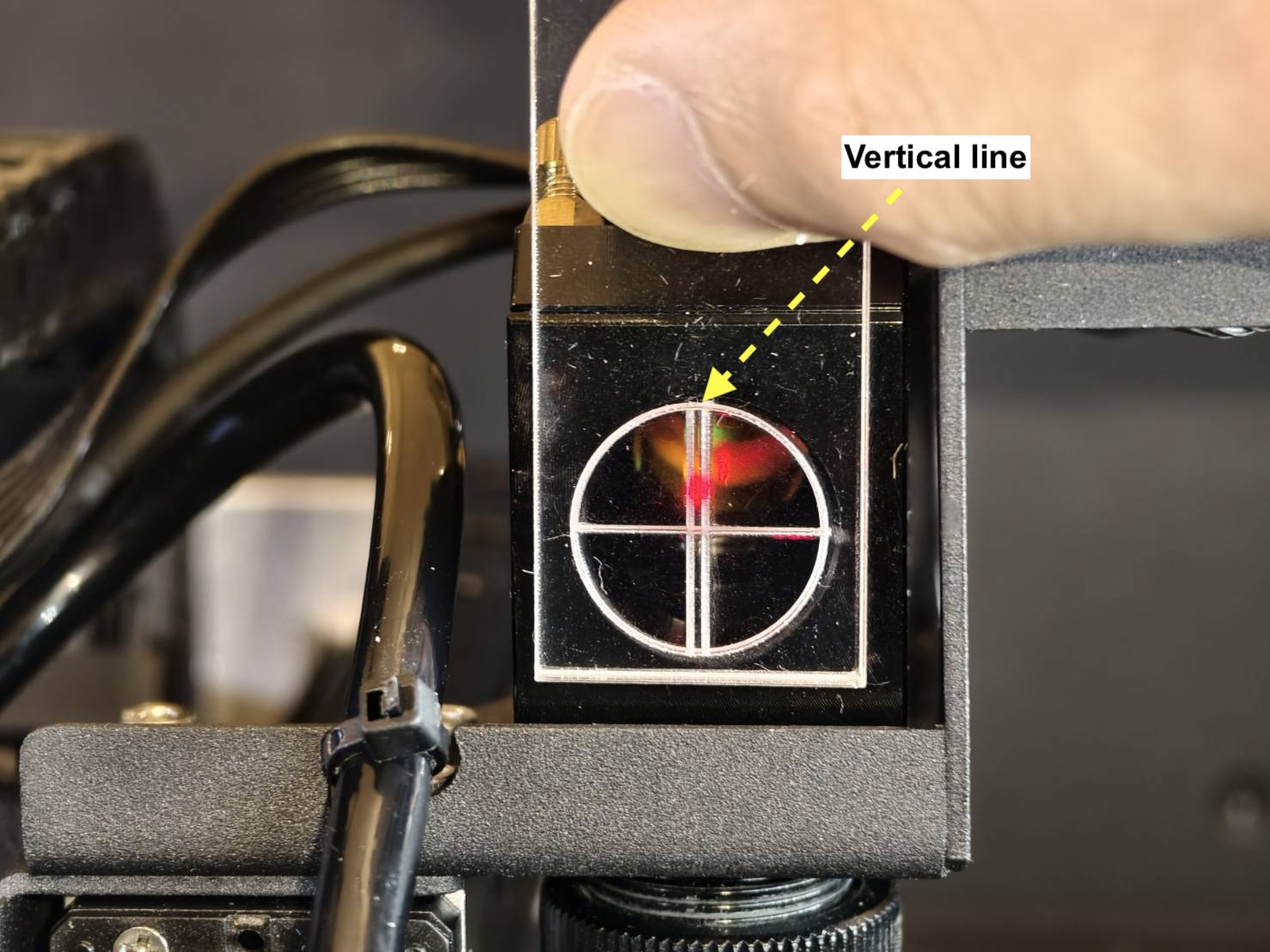

• Comproveu la línia vertical amb l'eina.

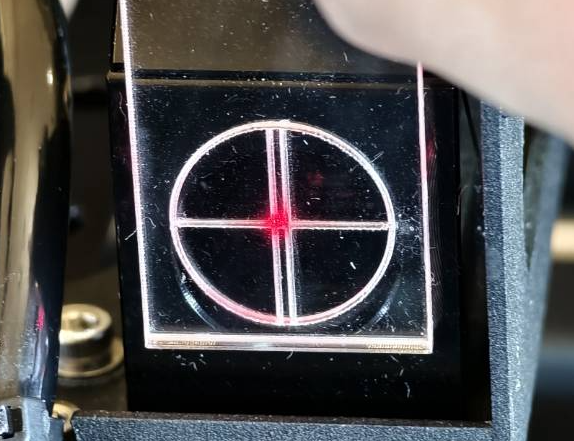

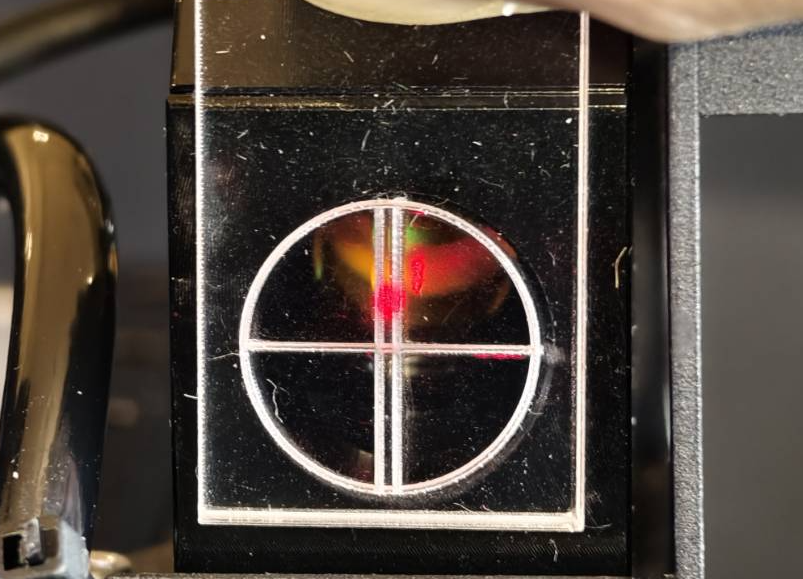

  Alineeu el cercle o els punts de l'eina amb l'entrada i verifiqueu la posició del punt làser vermell.


  Acrílic
  Bon exemple		Mal exemple




  Cinta
  Correcte - Centrat	Incorrecte - No centrat

• Bon resultat >> Pas 11

• Mal resultat >> Pas 10.1

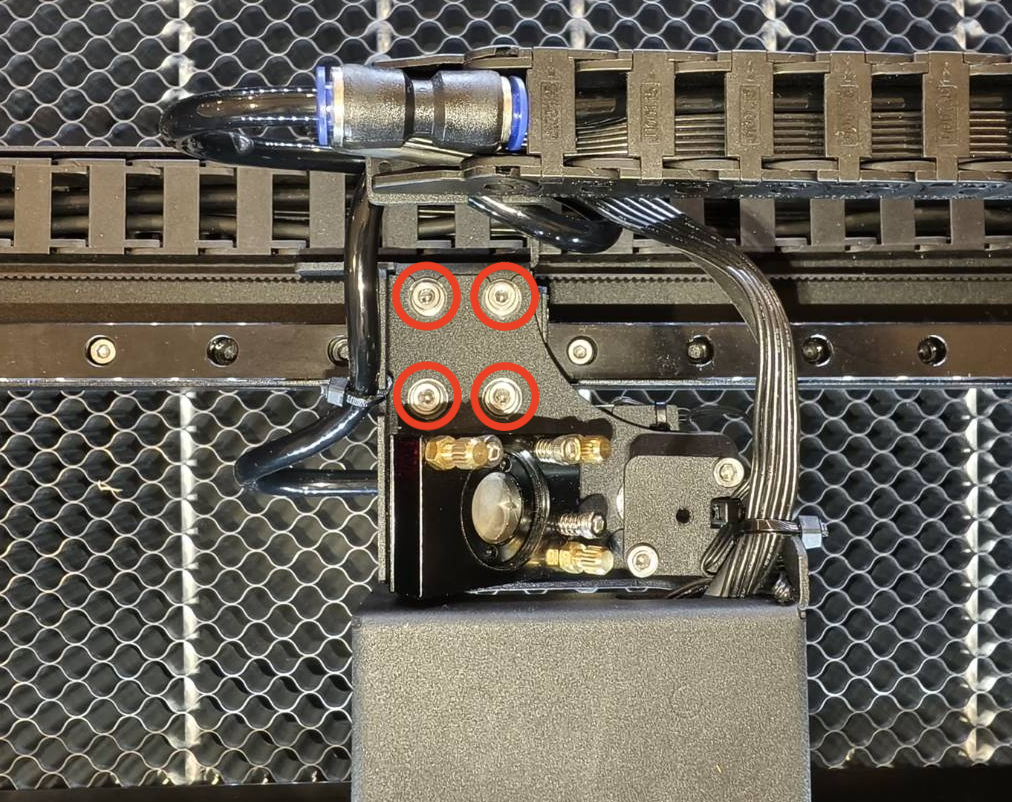

• Afluixeu lleugerament aquests 4 cargols, no els traieu ni els deixeu massa fluixos.


  • Després d'afluixar els cargols, ara es pot empènyer el capçal cap a dins o cap a fora.
    • Empènyer cap a fora:



    • Empènyer cap a dins:



• Després de moure el capçal, torneu a cargolar els cargols.

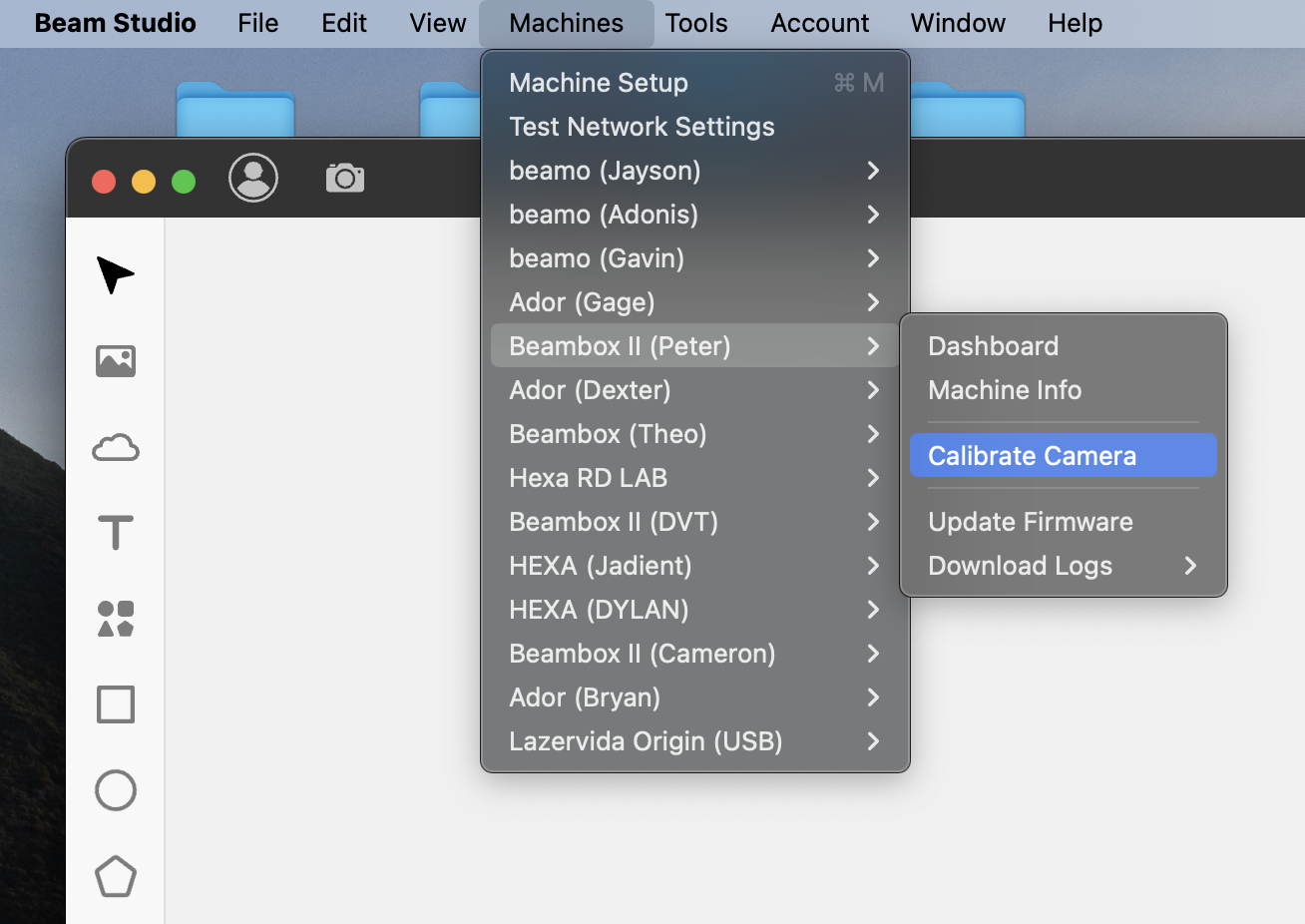

• Si us plau, realitzeu la calibratge de la càmera al Beam Studio.
  (Això es pot fer com a últim pas després d'haver completat tot l'alineament del camí òptic.)


• Moveu el capçal làser al centre.

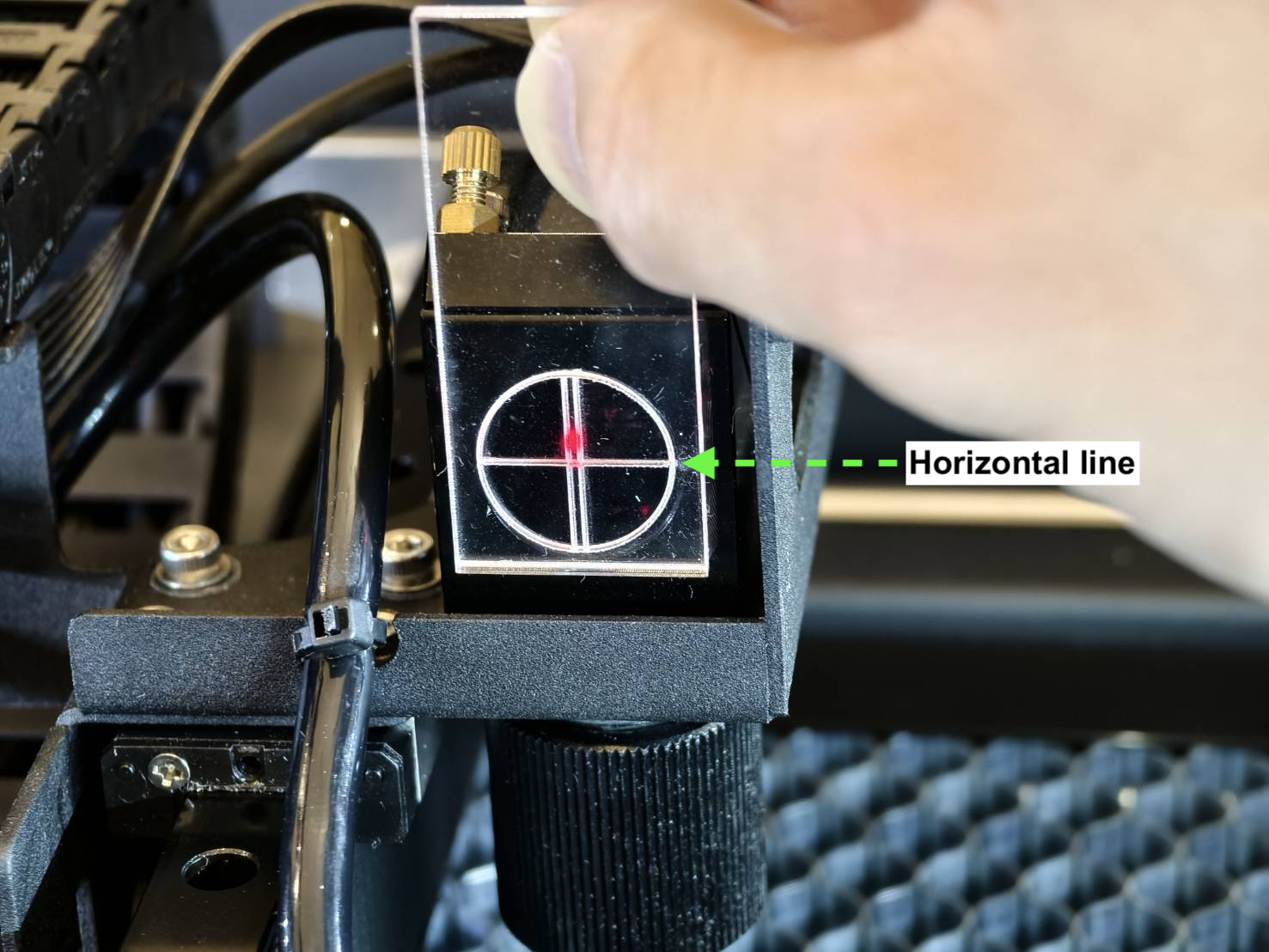

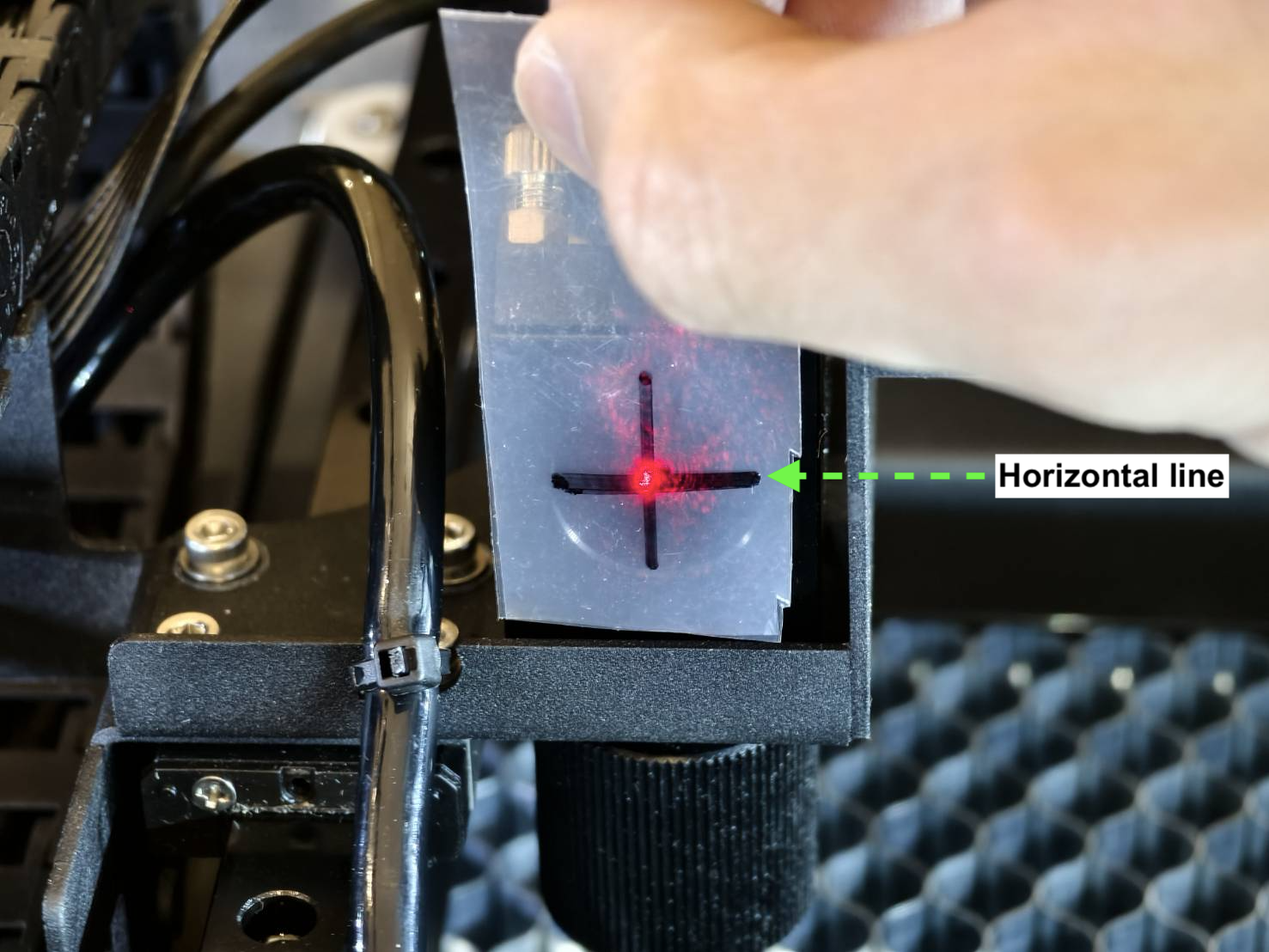

• Comproveu la línia horitzontal amb l'eina.

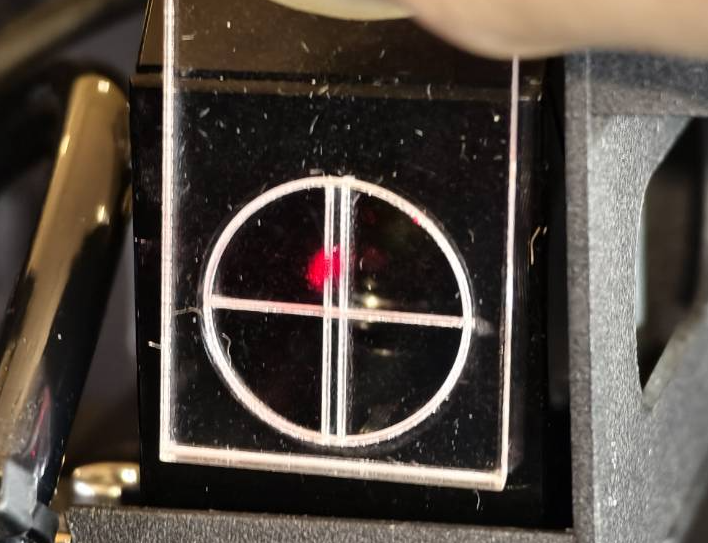

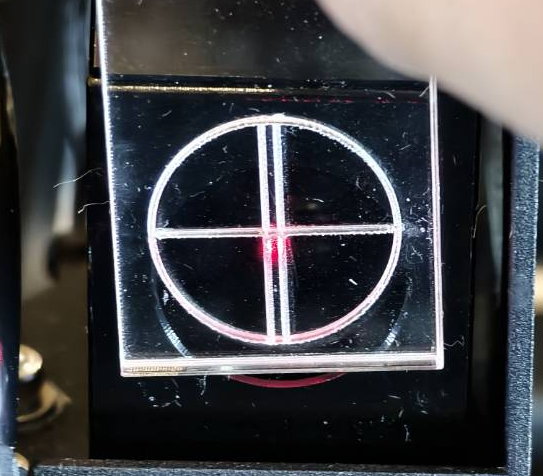

  Alineeu el cercle o els punts de l'eina amb l'entrada i verifiqueu la posició del punt làser vermell.


  Acrílic
  Correcte - Centrat		Acceptable - A dalt	Incorrecte - A sota




  Cinta
  Correcte - Centrat	Acceptable - A dalt	Incorrecte - A sota

• Resultat bo o acceptable >> Pas 12

• Mal resultat >> Contacteu amb el servei d'atenció al client
  • Causa possible:
    • L'angle del feix làser està massa desviat i cal elevar-lo o substituir-lo.

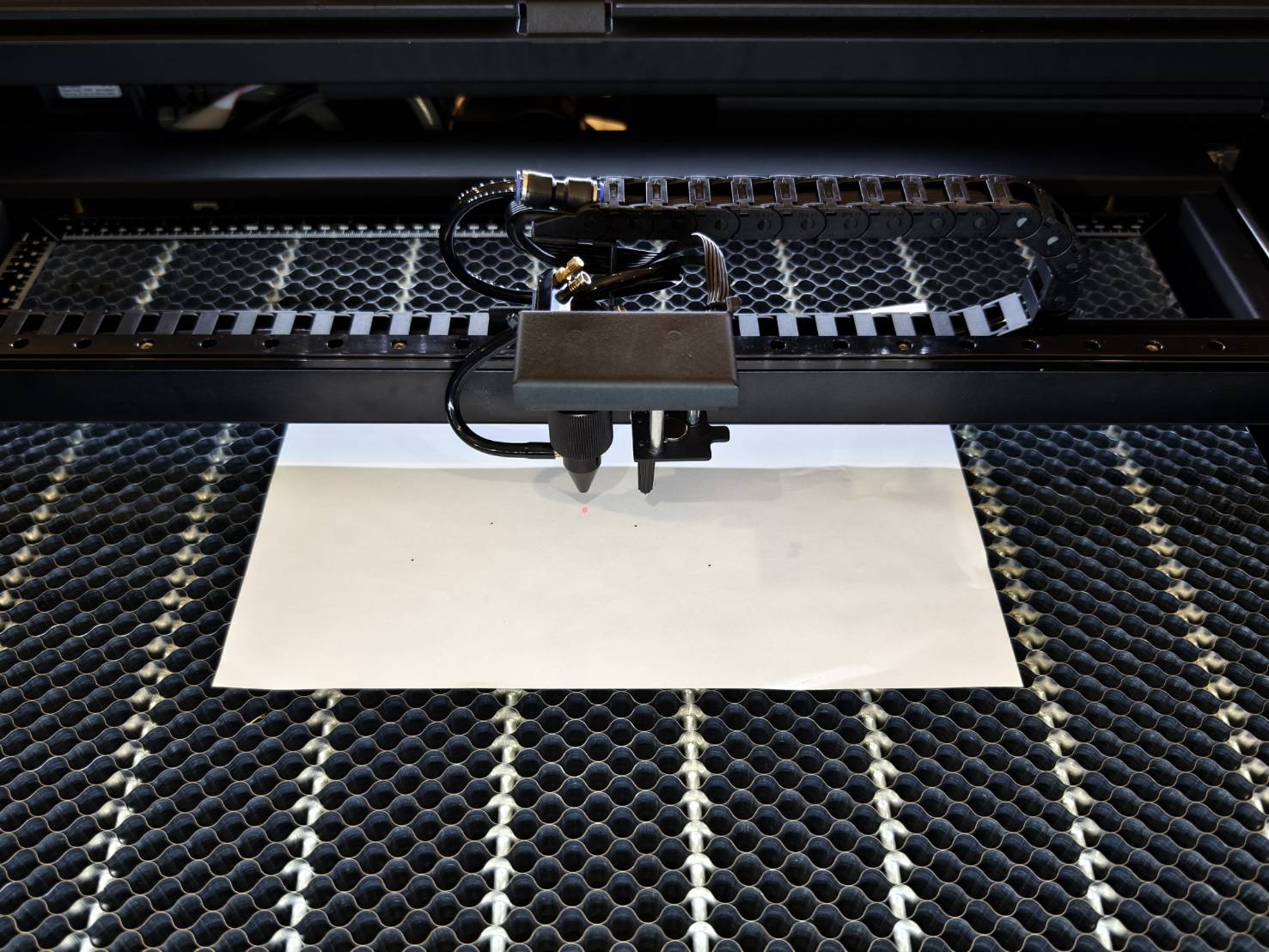

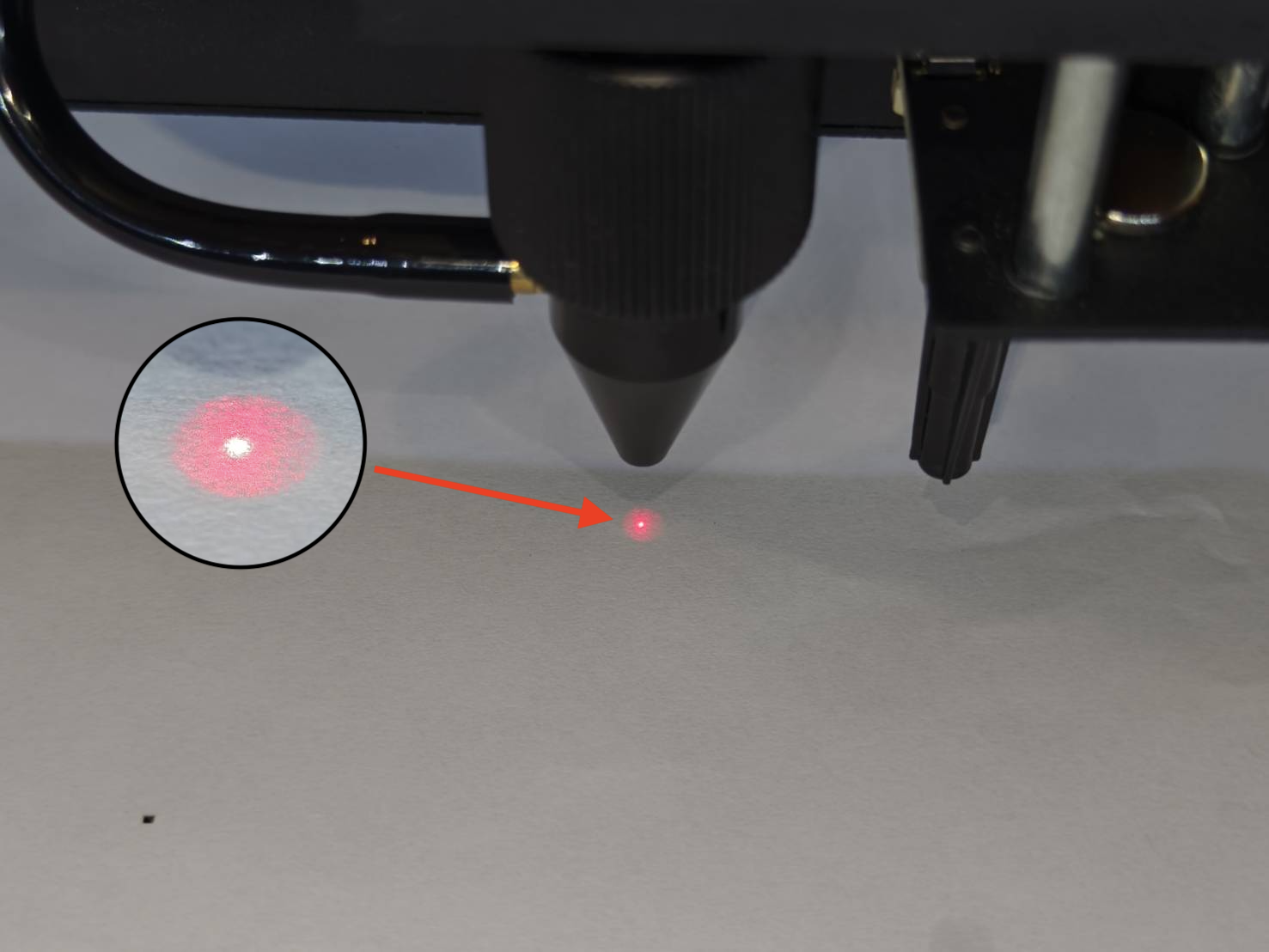

• Moveu el capçal làser al centre de la plataforma i col·loqueu un tros de paper sota la punta del broquet.
  Eleveu o baixeu la plataforma per tenir una distància d'entre 5 mm i 10 mm entre el paper i la punta del broquet.

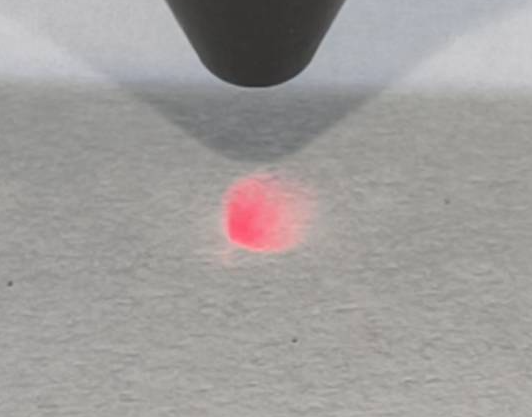

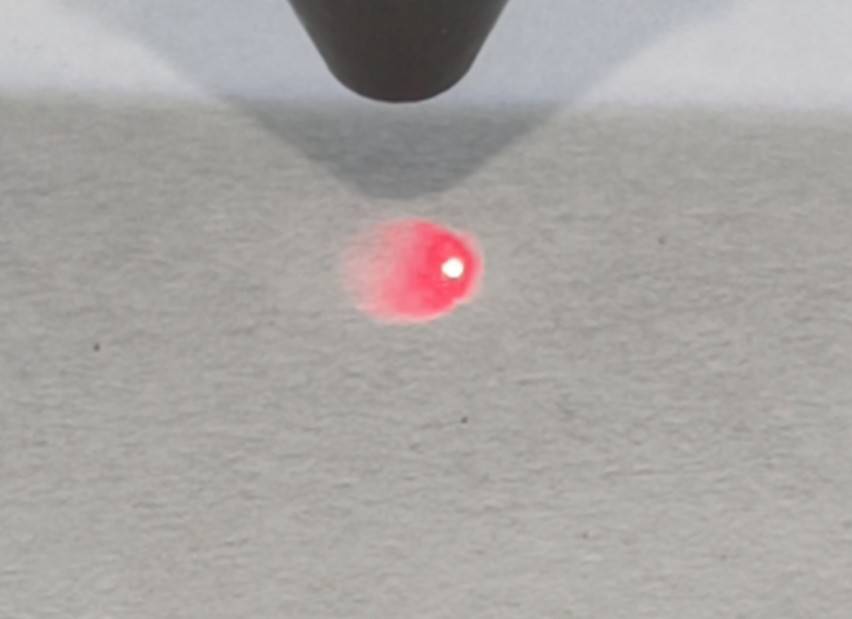

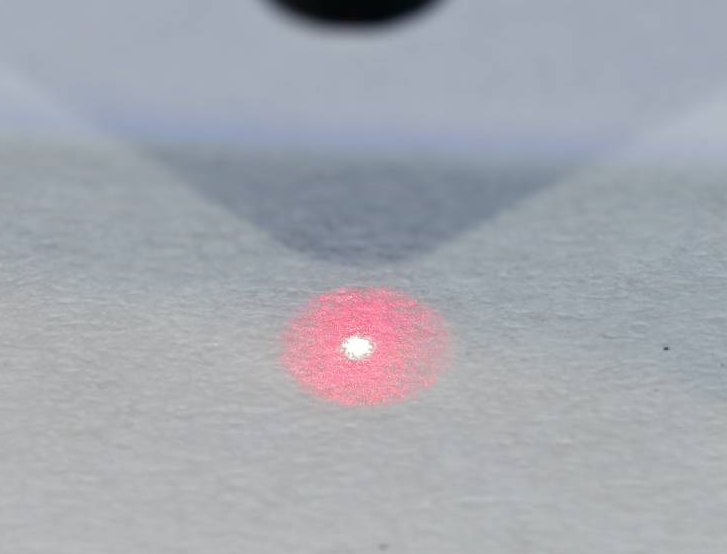

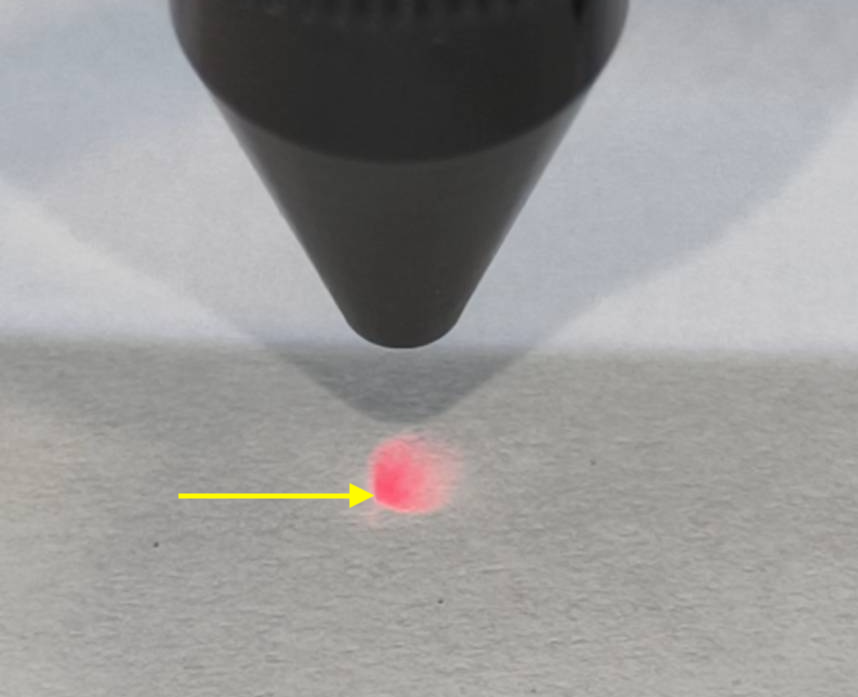

• Comproveu si es veu un punt làser vermell enfocat o una llum vermella com a la imatge següent.



  Bon resultat - Centrat	Mal resultat - Sense punt	Mal resultat - Descentrat

• Bon resultat >> Pas 13

• Mal resultat >> Pas 12.1

• Aquest pas us ensenyarà com alinear el camí vertical des del tercer mirall fins a la base ajustant els cargols del tercer mirall.
  Hi ha tres cargols al tercer mirall, i girar-los en sentit horari o antihorari canviarà el camí vertical del feix, és a dir, la posició del petit punt a la cinta canviarà.



• Si us plau, apreneu a afluixar la femella correctament.
  Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.


• Com determinem la posició del punt làser?

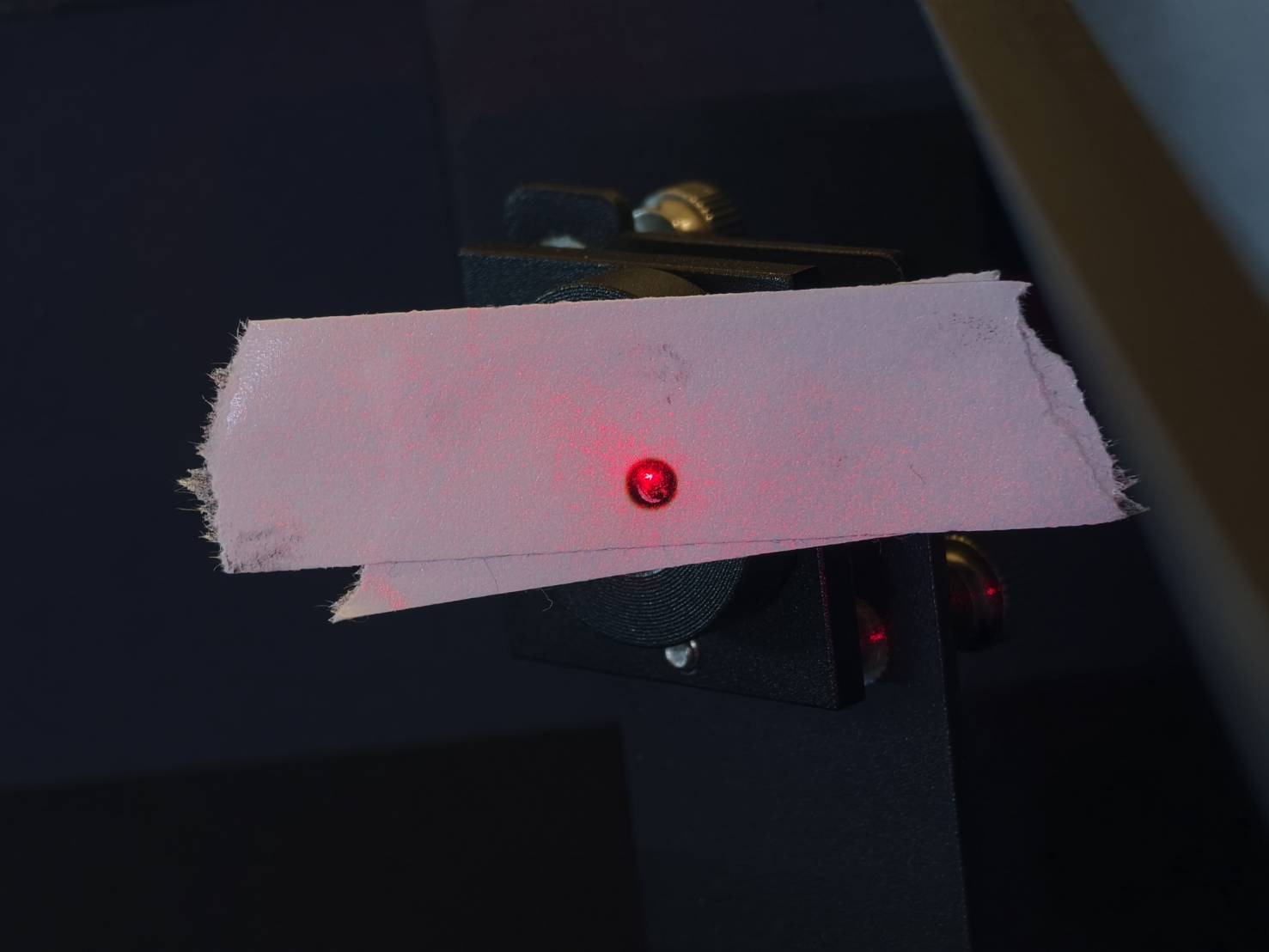

  Si no es veu el punt enfocat, podeu observar la llum vermella; l'àrea més intensa indica la posició del punt.


  Exemple

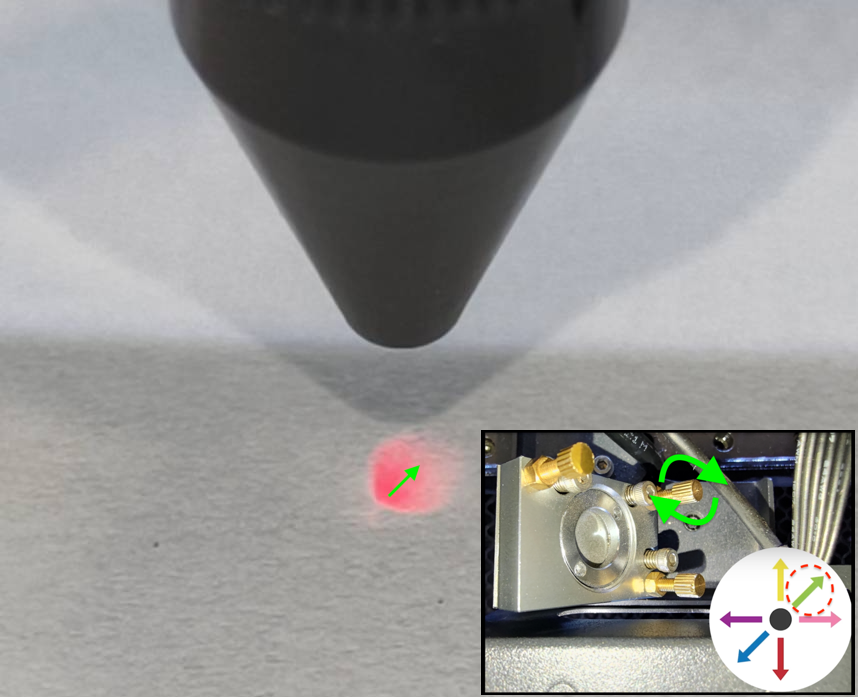

  La llum és més intensa, com s'assenyala a la imatge, indicant que el punt hauria d'estar a la posició inferior esquerra.

  Per moure el punt al centre, cal que pugi i vagi cap a la dreta, per tant, es recomana girar el cargol superior dret en sentit horari.

  Demostració

• Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.


• L'ajust s'ha realitzat correctament >> Pas 13

• No importa com ho ajusti, el punt no es mostra o no es pot centrar >>
  • Utilitzeu l'enllaç per fer un ajust avançat.
    >> Ajust avançat del camí òptic
  • Després de l'ajust, torneu a Pas 12.1 en aquest article per intentar ajustar el punt vermell.

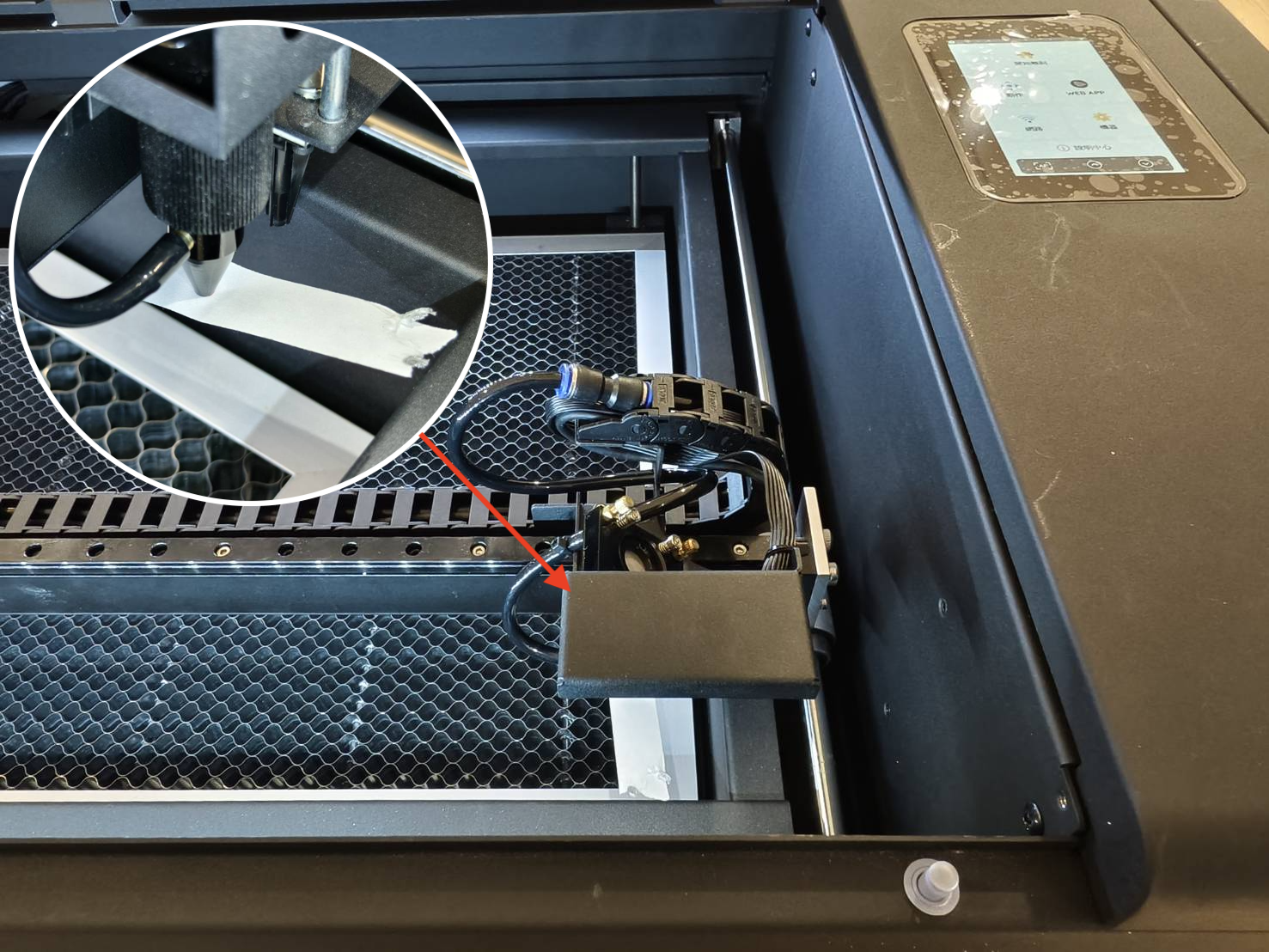

• Moveu el capçal làser a la cantonada inferior dreta de la base i col·loqueu un tros de paper sota la punta del broquet.
  Eleveu o baixeu la plataforma per tenir una distància d'entre 5 mm i 10 mm entre el paper i la punta del broquet.



• Comproveu si es veu un punt làser vermell enfocat o una llum vermella com a la imatge següent.



  Bon resultat - Centrat	Mal resultat - Sense punt	Mal resultat - Descentrat

• Bon resultat >> Pas 14

• Mal resultat >> Pas 13.1

• Aquest pas us ensenyarà com alinear el camí vertical des del tercer mirall fins a la base ajustant els cargols del tercer mirall.
  Hi ha tres cargols al tercer mirall, i girar-los en sentit horari o antihorari canviarà el camí vertical del feix, és a dir, la posició del petit punt a la cinta canviarà.



• Si us plau, apreneu a afluixar la femella correctament.
  Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.


• Com determinar la posició del punt làser?

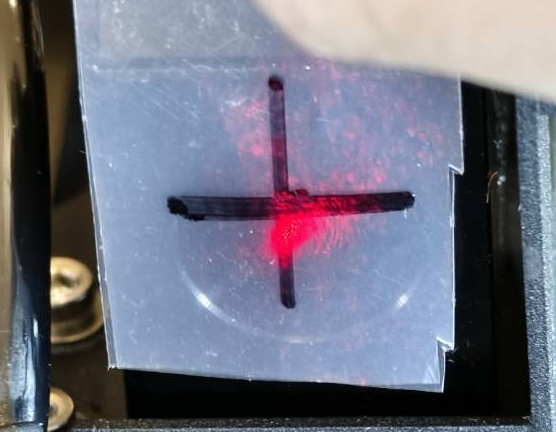

  Si no es veu el punt enfocat, podreu veure la llum vermella. L'àrea més intensa indica la posició del punt.


  Exemple

  La llum és més intensa, com s'indica a la foto, i això mostra que el punt hauria d'estar a la posició inferior esquerra.

  Per moure el punt al centre, cal que pugi i vagi cap a la dreta, per tant, es recomana girar el cargol superior dret en sentit horari.

  Demostració

• Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.



• L'ajust s'ha realitzat correctament >> Pas 14

• No importa com ho ajusti, el punt no es mostra o no es pot centrar >>
  • Torneu a Pas 12.1 i assegureu-vos que el punt estigui centrat al mig de la base.
  • Després d'ajustar, aneu directament a Pas 14.

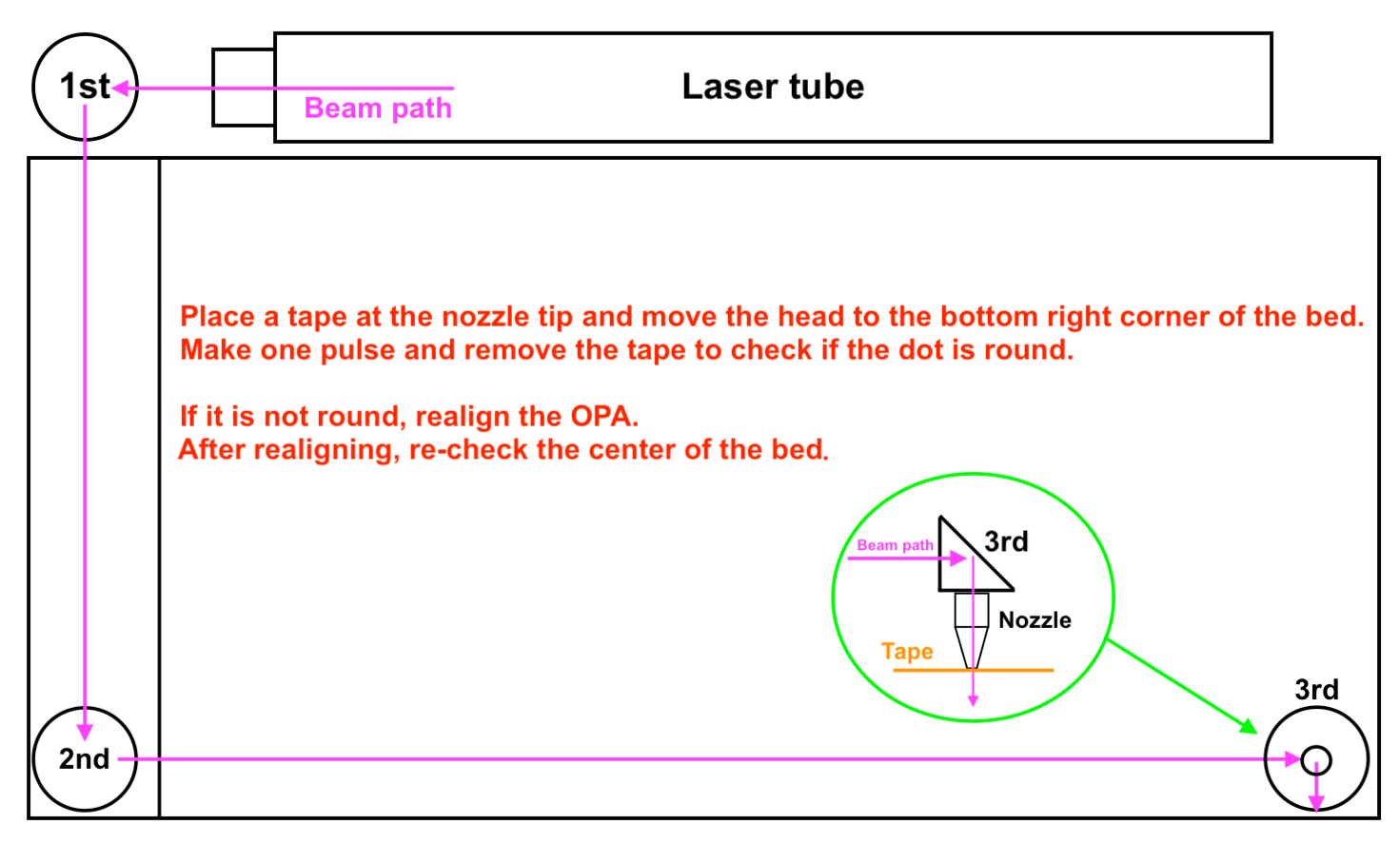

Visió general del pas - Centre

• Col·loqueu una cinta d'una sola capa a la punta del broquet, moveu el capçal làser al centre de la plataforma, tanqueu la porta i, a continuació, feu un pols.



• Demostració

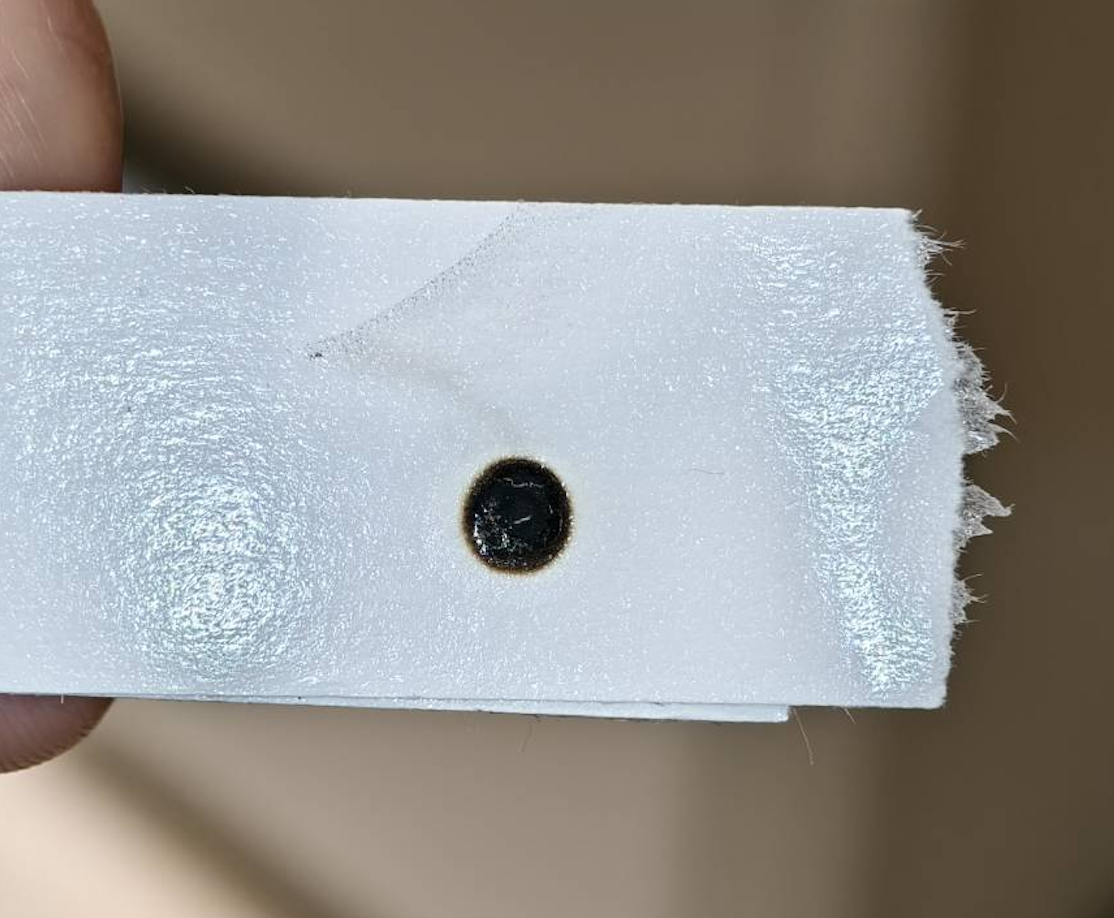

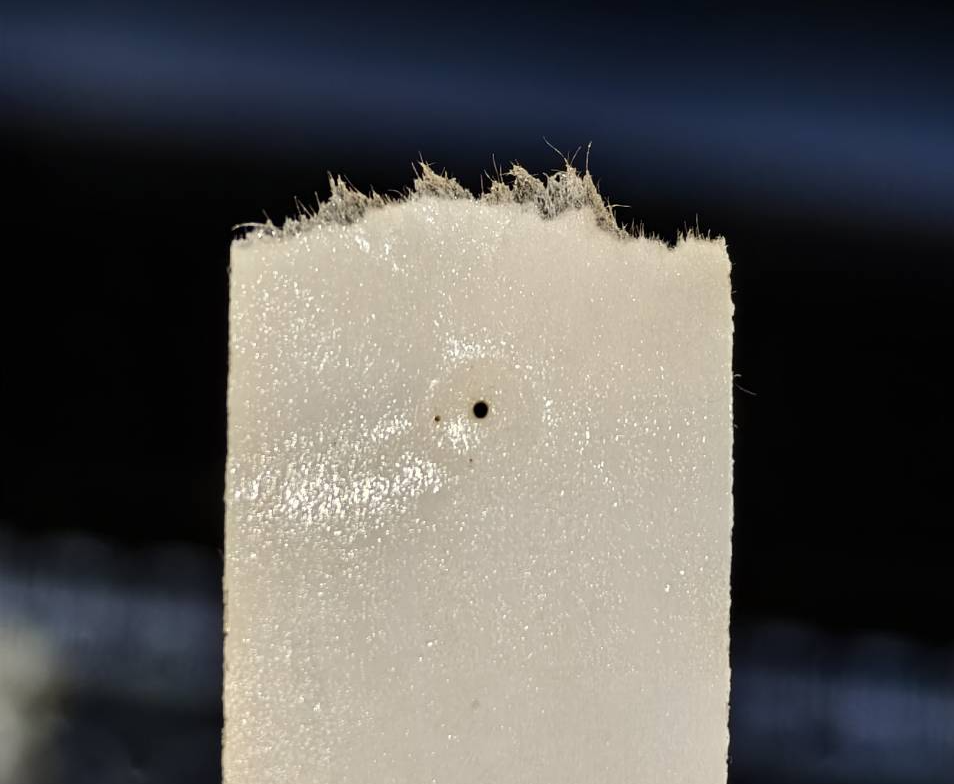

• Retireu la cinta i comproveu si el punt és rodó.
  • Bon exemple - Centrat i rodó:


  • Exemple acceptable - Rodó però lleugerament descentrat:

  • Mals exemples - No rodó:




• Resultat bo o acceptable >> Pas 15

• Mal resultat >> Pas 14.1

• No hi ha cap punt cremat >> Ajust avançat del camí òptic
  • Després de l'ajust avançat, torneu al Pas 14 per tornar a comprovar el punt.

• Determineu la posició del punt vertical i localitzeu el cargol i el seu direcció de rotació. Primer, heu de conèixer tota l'àrea on es pot moure el punt.
  De fet, és la mateixa àrea que la punta del broquet. La marca pressionada a la cinta delimita aquesta àrea.


• A continuació, trobeu el número que s'assembli més a la vertical posició del vostre punt.
• Diagrama esquemàtic:
• Apreneu a afluixar la femella correctament:
  Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.



• Un cop acabat l'ajustament del cargol, heu d'aplicar una nova cinta i fer un altre pols per veure la posició del punt.



• Demostració del flux de treball:


• Si teniu dificultats per utilitzar aquest mètode, podeu fer servir el punt vermell per conèixer la ubicació aproximada de la trajectòria real del CO2 i després fer un pols.



• Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.


Visió general del pas - Cantonada inferior dreta

• Col·loqueu una cinta d'una sola capa a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la plataforma, tanqueu la porta i després feu un pols.



• Demostració



• Retireu la cinta i comproveu si el punt és rodó.
  • Bon exemple - Centrat i rodó:


  • Exemple acceptable - Rodó però lleugerament descentrat:

  • Mals exemples - No rodó:




• Resultat bo o acceptable >> El treball està acabat!(Si el vostre capçal s'ha ajustat a Pas 10.1, no us oblideu de realitzar calibratge de la càmera c.)

• Mal resultat >> Pas 15.1

• No hi ha cap punt cremat >> Ajust avançat del camí òptic
  • Després de l'ajust avançat, torneu al Pas 14 per tornar a comprovar el punt.

• Determineu la posició del punt vertical i localitzeu el cargol i el seu direcció de rotació. Primer, haureu de conèixer tota l'àrea on es pot moure el punt.
  De fet, és la mateixa àrea que la punta del broquet. La marca pressionada a la cinta delimita aquesta àrea.


• A continuació, trobeu el número que s'assembli més a la vertical posició del vostre punt.
• Diagrama esquemàtic:
• Apreneu a afluixar la femella correctament:
  Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.



• Un cop acabat l'ajustament del cargol, heu d'aplicar una nova cinta i fer un altre pols per veure la posició del punt.



• Demostració del flux de treball:



• Si teniu dificultats per utilitzar aquest mètode, podeu fer servir el punt vermell per conèixer la ubicació aproximada de la trajectòria real del CO2 i després fer un pols.



• Si us plau, estrenyeu la femella després d'ajustar el cargol girant-la en sentit horari.


• L'ajust es fa sense problemes >> Pas 14 (Recomproveu el punt central)

• El punt central i la part inferior dreta no es poden centrar simultàniament >>

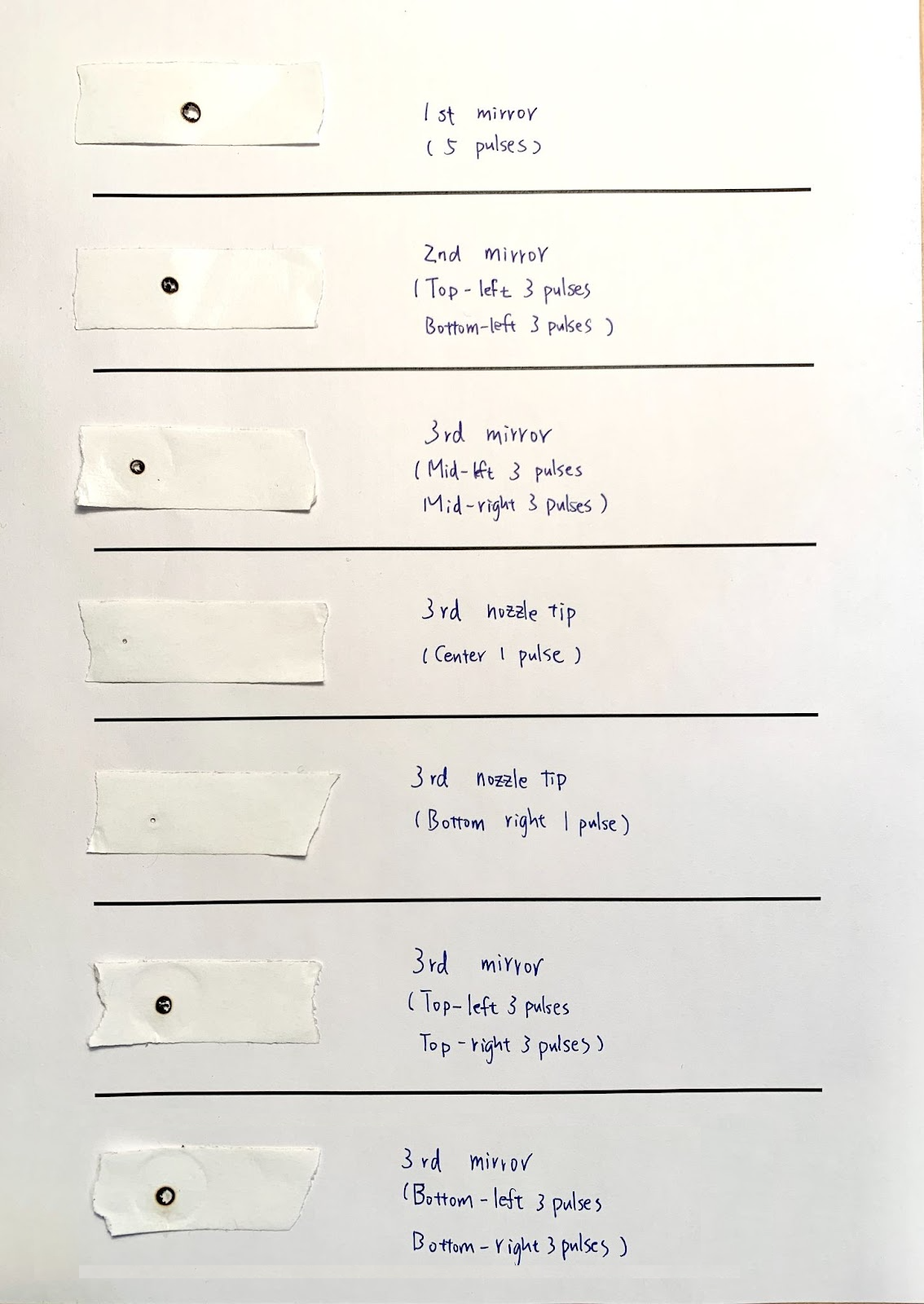

  Recollida de cintes amb marques cremades (Pas 16)

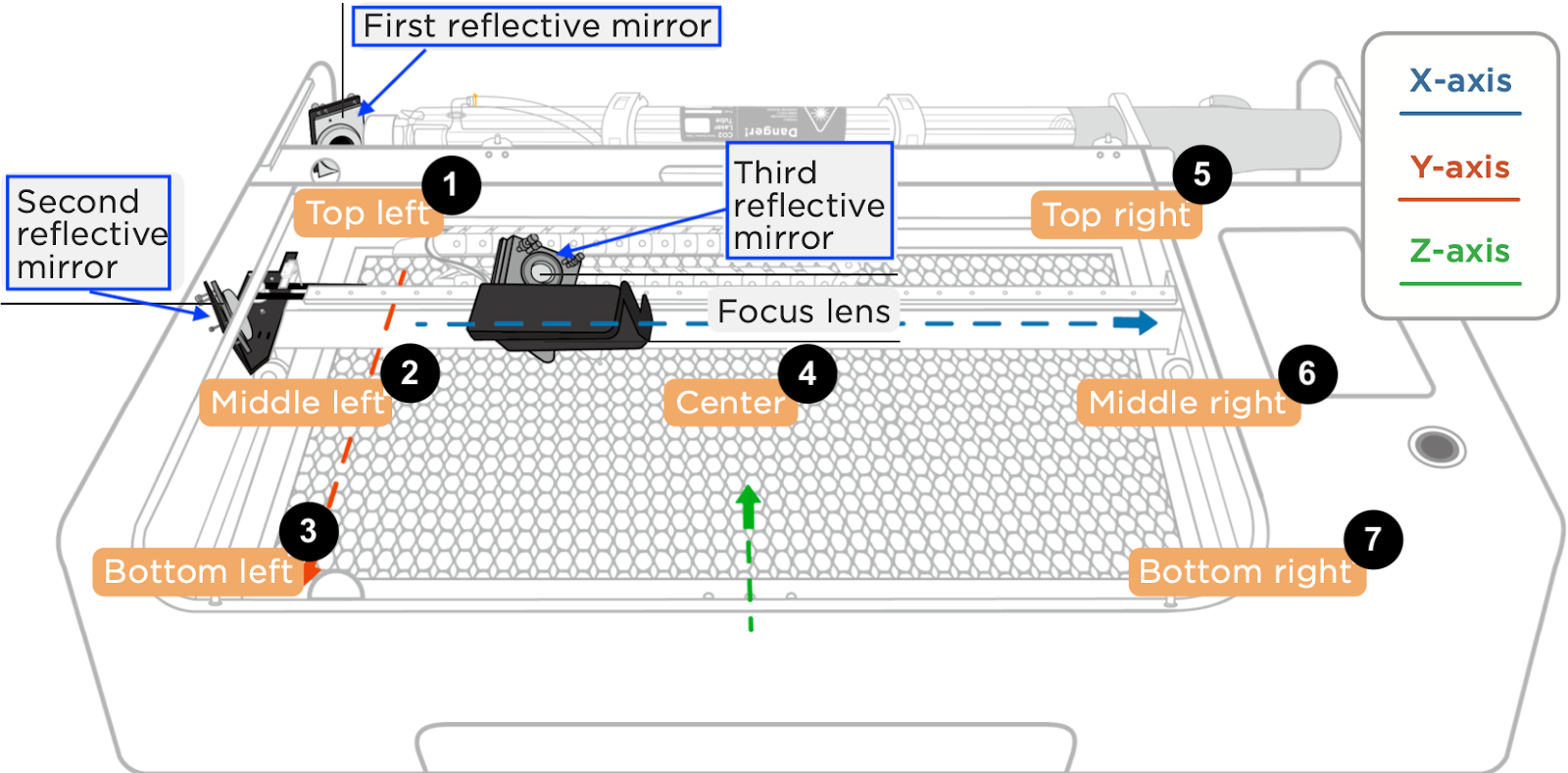

• Recolliu la marca del primer mirall.
  Col·loqueu una cinta de doble capa a l'emissor de llum vermella formant un angle de 90 graus amb el feix i feu 5 polsos.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Recolliu les marques del primer al segon mirall.
  Col·loqueu una cinta de doble capa al segon mirall formant un angle de 90 graus amb el feix i feu 3 polsos a la cantonada superior esquerra i 3 més a la cantonada inferior esquerra.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Recolliu les marques d'entrada del segon al tercer mirall.
  Col·loqueu una cinta de doble capa al tercer mirall formant un angle de 90 graus amb el feix i feu 3 polsos al costat mitjà esquerre i 3 més al costat mitjà dret.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Recolliu la marca de la punta del broquet central.
  Col·loqueu una una capa cinta a la punta del broquet, moveu el capçal làser al centre de la plataforma i feu un pols.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Recolliu la marca de la punta del broquet inferior dret.
  Col·loqueu una una capa cinta a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la plataforma i feu un pols.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Recolliu les marques d'entrada del segon al tercer mirall des de la part superior esquerra fins a la part superior dreta.
  Col·loqueu una cinta de doble capa al tercer mirall formant un angle de 90 graus amb el feix i feu 3 polsos al costat superior esquerre i 3 més al costat superior dret.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Recolliu les marques d'entrada del segon al tercer mirall des de la part inferior esquerra fins a la part inferior dreta.
  Col·loqueu una cinta de doble capa al tercer mirall formant un angle de 90 graus amb el feix i feu 3 polsos al costat inferior esquerre i 3 més al costat inferior dret.



• Enganxeu el resultat en un full de paper i anoteu-ne la ubicació.


• Finalment, feu una fotografia més propera dels punts de la punta del broquet.
