Freqüència recomanada
Un cop cada 3 mesos
Notes:Per evitar el trencament del tub làser de vidre a causa de la calor generada durant l'excitació làser i l'obstrucció de la bomba d'aigua, cal mantenir l'efecte de refrigeració amb suficient aigua destil·lada.
Elements necessaris
Preparació pròpia:
* 400 ml d'aigua destil·lada o pura
1｜Alicates de punta fina
2｜Paper de cuina o drap
3｜Recipient per a l'aigua
Inclòs a la caixa d'accessoris:
4｜Tornavís Torx
5｜Clau Allen de 3mm
6｜Clau de doble boca
7｜Embut
Aquest capítol explicarà dues parts del procés de substitució de l'aigua de refrigeració. Si us plau, consulteu el pas que us interessa.
Si utilitzeu la màquina per primera vegada o l'aigua no està excessivament bruta, podeu saltar els passos de l'1 al 7 i anar directament al pas 8, que tracta sobre l'addició d'aigua.
Pas 10 - Ompliment d'aigua
b. Col·loqueu l'embut.
c. Aboqueu l'aigua lentament fins a omplir el 50% de la capacitat.
d. Tanqueu el tap de la bomba.
e. Aneu al "Mode de manteniment" i espereu fins que finalitzi la inicialització, després premeu el botó "Bomba" per engegar la bomba d'aigua.
f. Quan el nivell d'aigua del dipòsit disminueixi, torneu a prémer el botó "Bomba" per aturar la bomba i afegiu més aigua fins que el dipòsit estigui ple al 80%.
g. Repetiu el pas anterior fins que l'aigua es mantingui al 80% de la capacitat sense disminuir.
#END
ⓘ Hi ha dues maneres de buidar l'aigua del tub làser.
Si decidiu no moure el tub làser, podeu ometre els passos de l'1 al 3.
Si decidiu no moure el tub làser, podeu ometre els passos de l'1 al 3.
a. Aixequeu el tub làser per permetre que l'aigua s'escorri.
Tingueu en compte que caldrà realinear el camí òptic després de moure el tub làser.
Ajustament del camí òptic
b. Bufeu dins la mànega per ajudar a buidar l'aigua.
Pas 1 - Desconnecteu l'alimentació
(Ometeu aquest pas si decidiu no moure el tub.)- Apagueu la màquina i desendolleu el cable d'alimentació abans de canviar o afegir aigua.

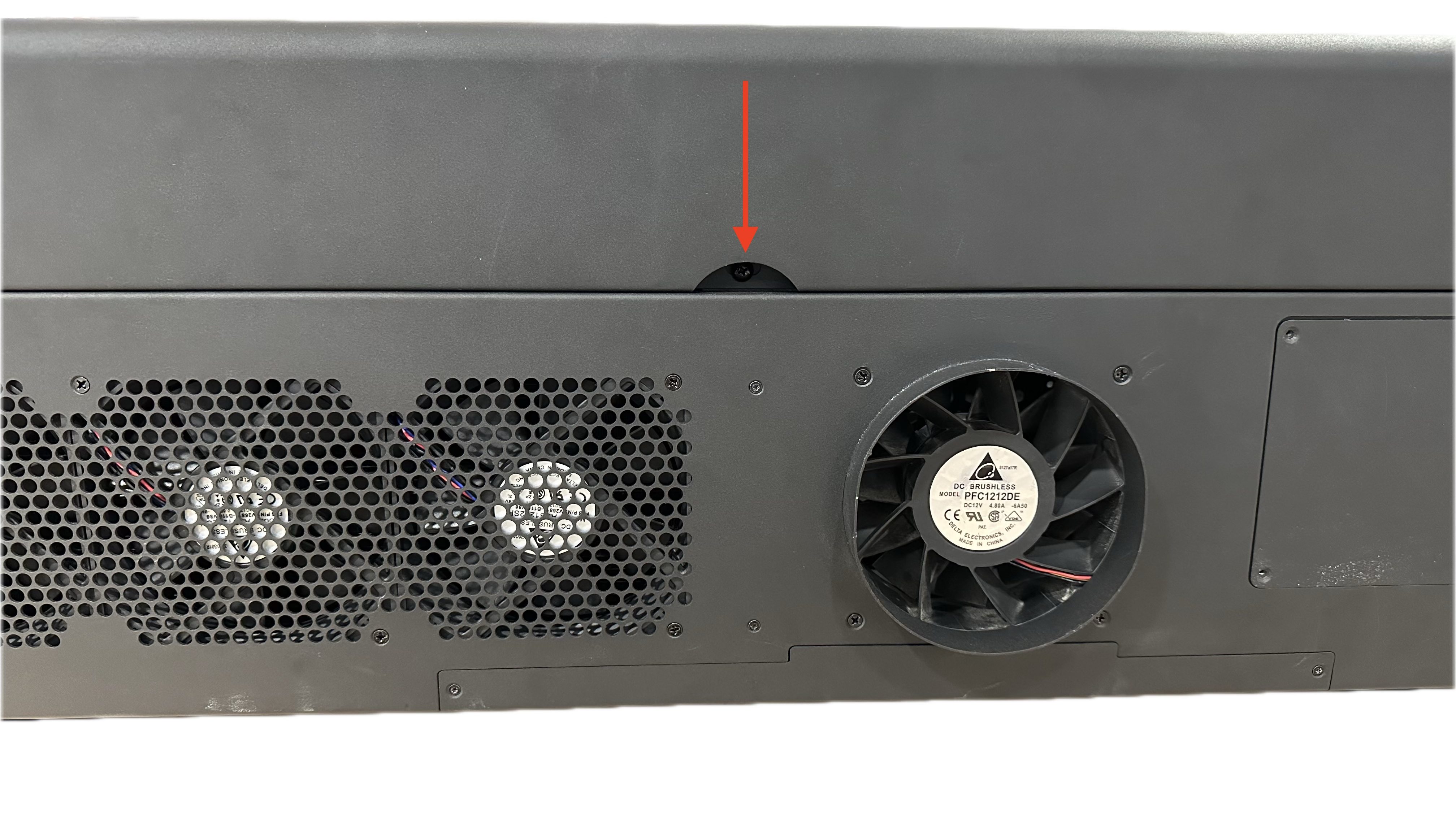

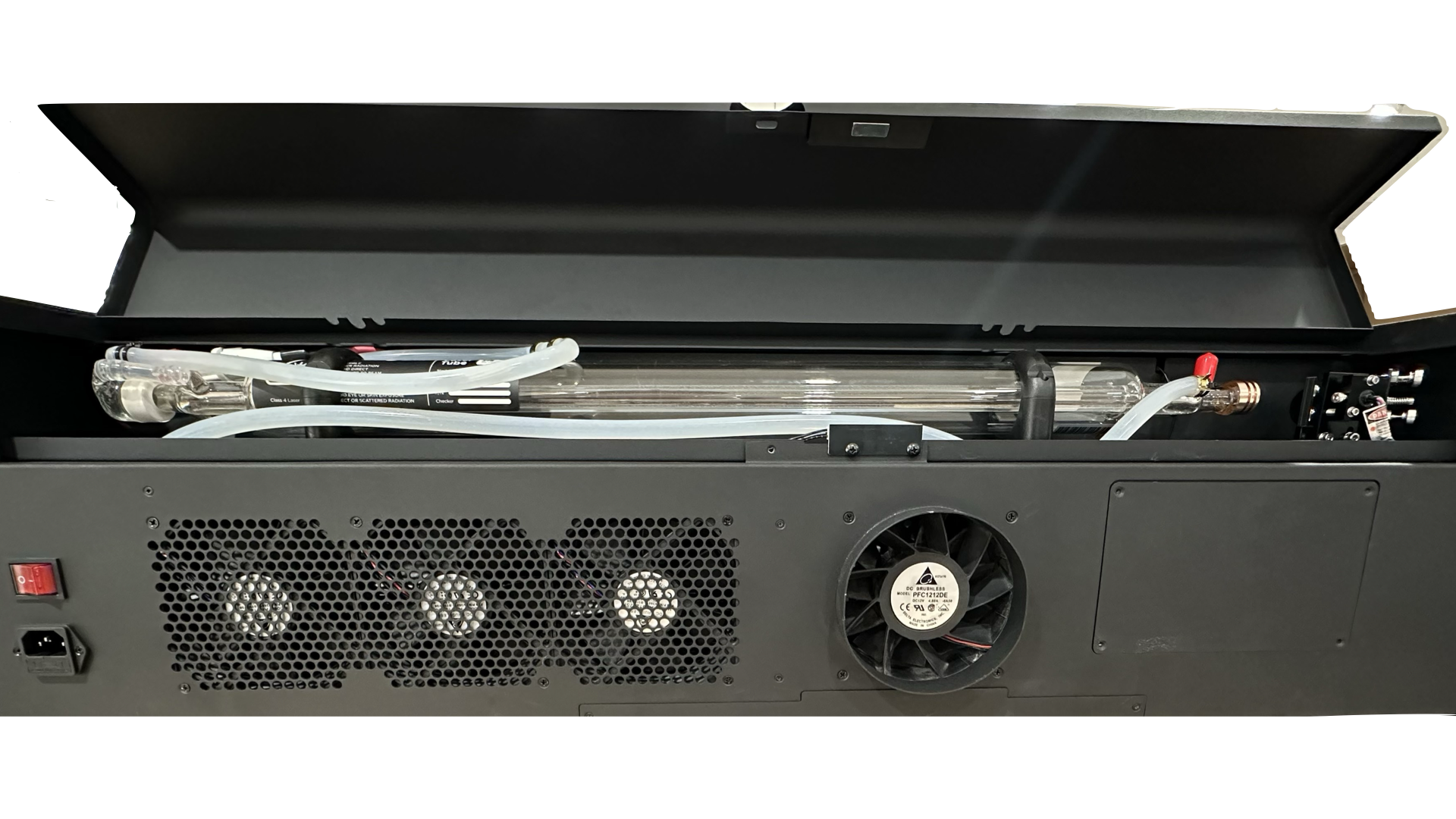

- Feu servir un tornavís per treure el cargol de la tapa posterior i, a continuació, aixequeu-la.

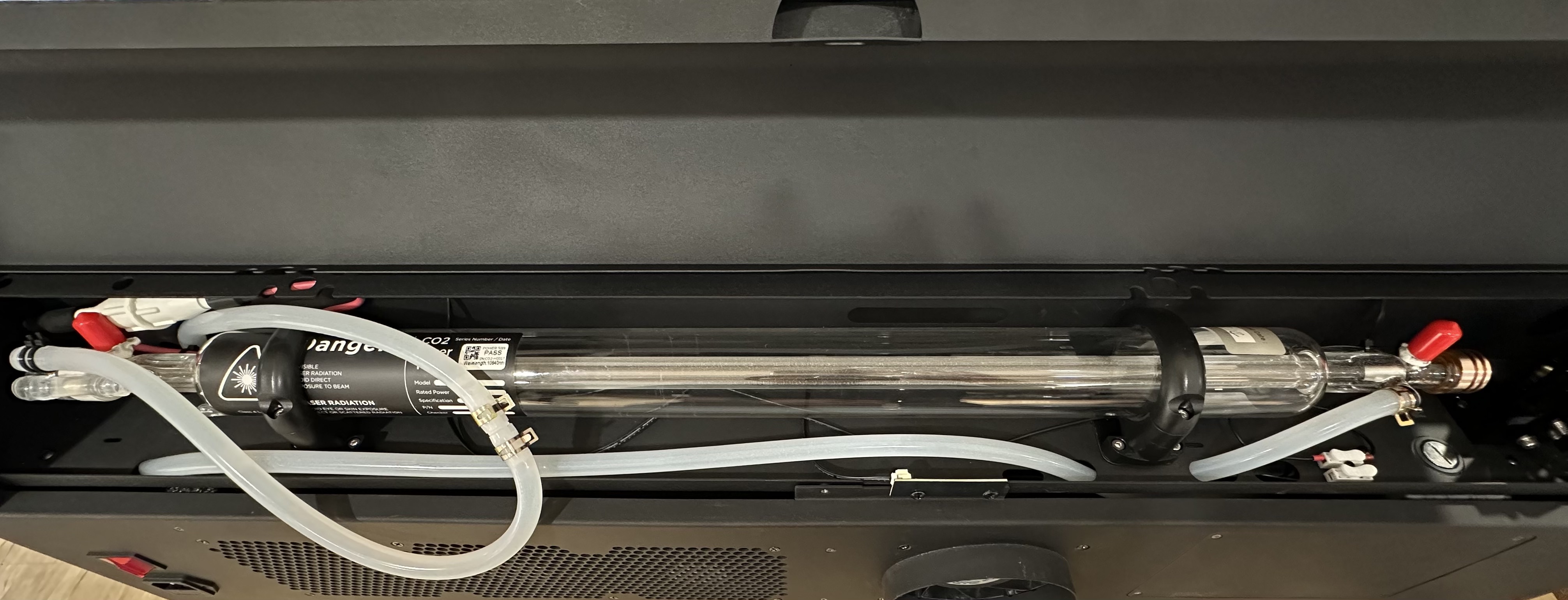

- El tub làser té dos extrems: el costat d'alta tensió és a prop de la pantalla, i el costat de baixa tensió és a prop del mirall reflector.
Pas 2 - Desconnecteu els cables del tub làser

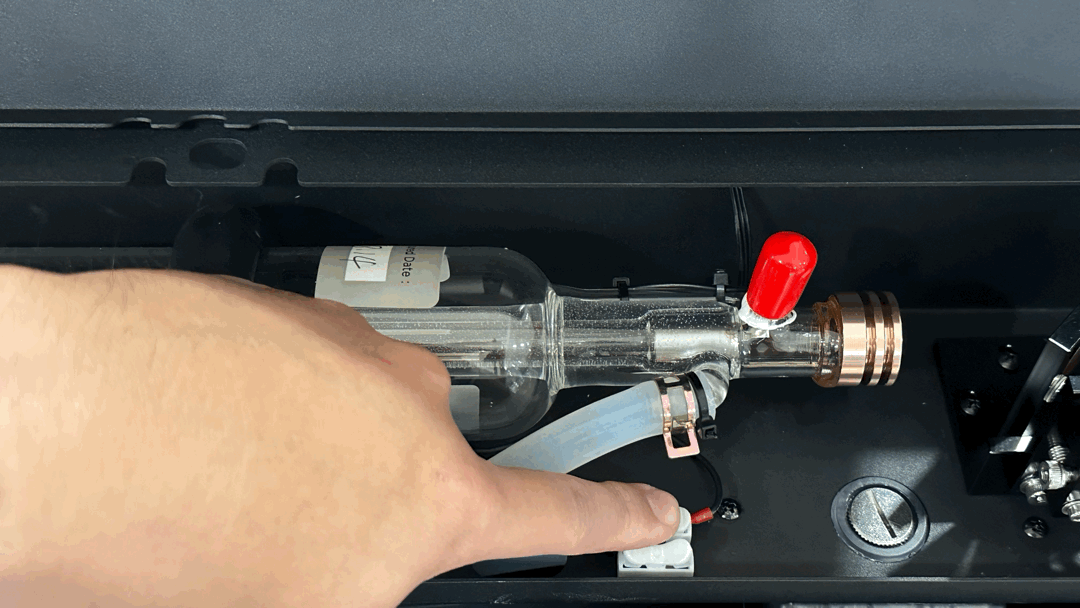

(Ometeu aquest pas si decidiu no moure el tub.)Premeu el terminal blanc i extraieu el cable de terra.Pas 3 - Retireu els suports del tub làser

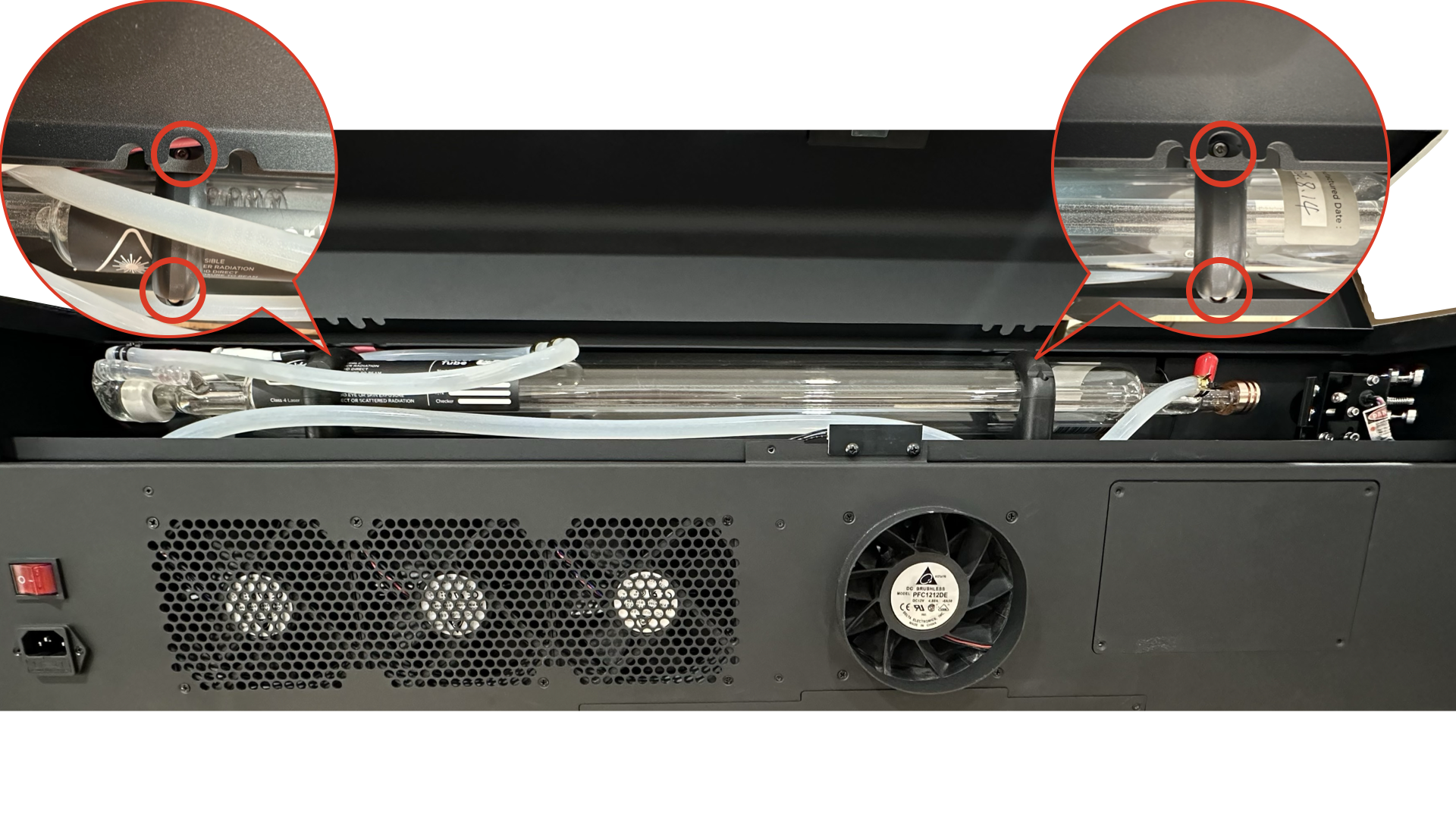

(Ometeu aquest pas si decidiu no moure el tub.)Utilitzeu una clau Allen de 3 mm per afluixar un total de 4 cargols dels suports del tub làser (vegeu la imatge següent).Pas 4 - Retireu el tub làser per drenar l'aigua

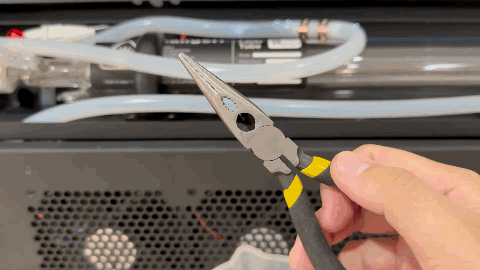

a. Estireu la mànega > Allunyeu els dos clips de tub del connector de la mànega amb unes alicates de punta fina > Retireu la junta d'una de les mànegues i introduïu immediatament la mànega al recipient d'aigua

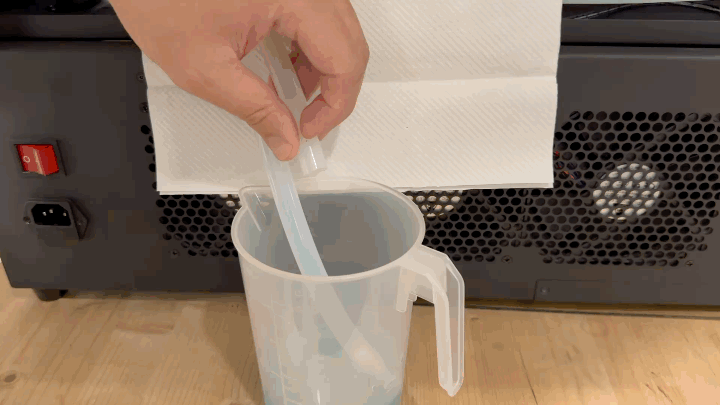

b. Aixequeu el tub làser o bufeu per un extrem de la mànega per drenar completament l'aigua.
Pas 5 - Torneu a col·locar el tub làser i connecteu-lo a la mànega
a. Torneu a col·locar el tub làser a la seva posició original. (Ometeu aquest pas si heu decidit no moure el tub).⚠️ Eviteu que les parts de la màquina entrin en contacte amb l'aigua. Si hi ha fuites o esquitxos d'aigua, deixeu que la màquina s'assequi completament abans d'engegar-la.

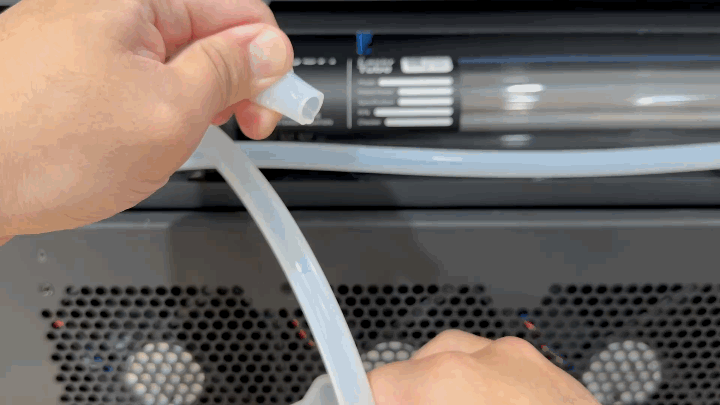

b. Inseriu la junta a les dues mànegues > Apropeu els dos clips per evitar fuites.
Pas 6 - Connecteu el cable de terra del tub làser

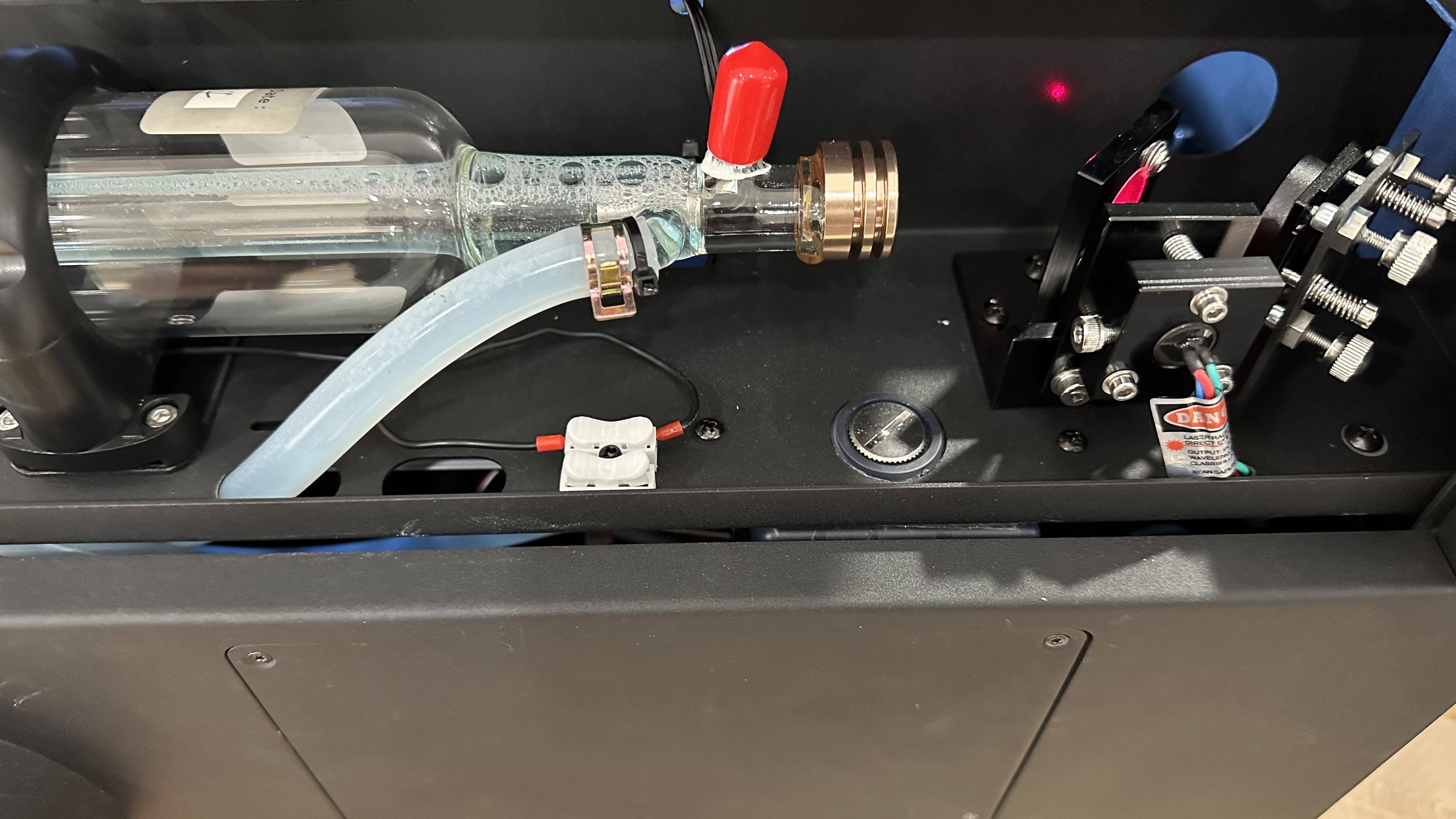

(Ometeu aquest pas si decidiu no moure el tub.)Al costat de baixa tensió > Premeu el terminal blanc i inseriu el cable de terra > Allibereu el terminal blanc > Estireu suaument el cable de terra per comprovar que estigui ben connectat.Pas 7 - Fixeu els suports del tub làser
(Ometeu aquest pas si decidiu no moure el tub.)Assegureu-vos que la distància entre el tub làser i els combinadors de feix sigui d'uns 35 mm.Pas 8 - Cable d'alimentació i posada en marxa

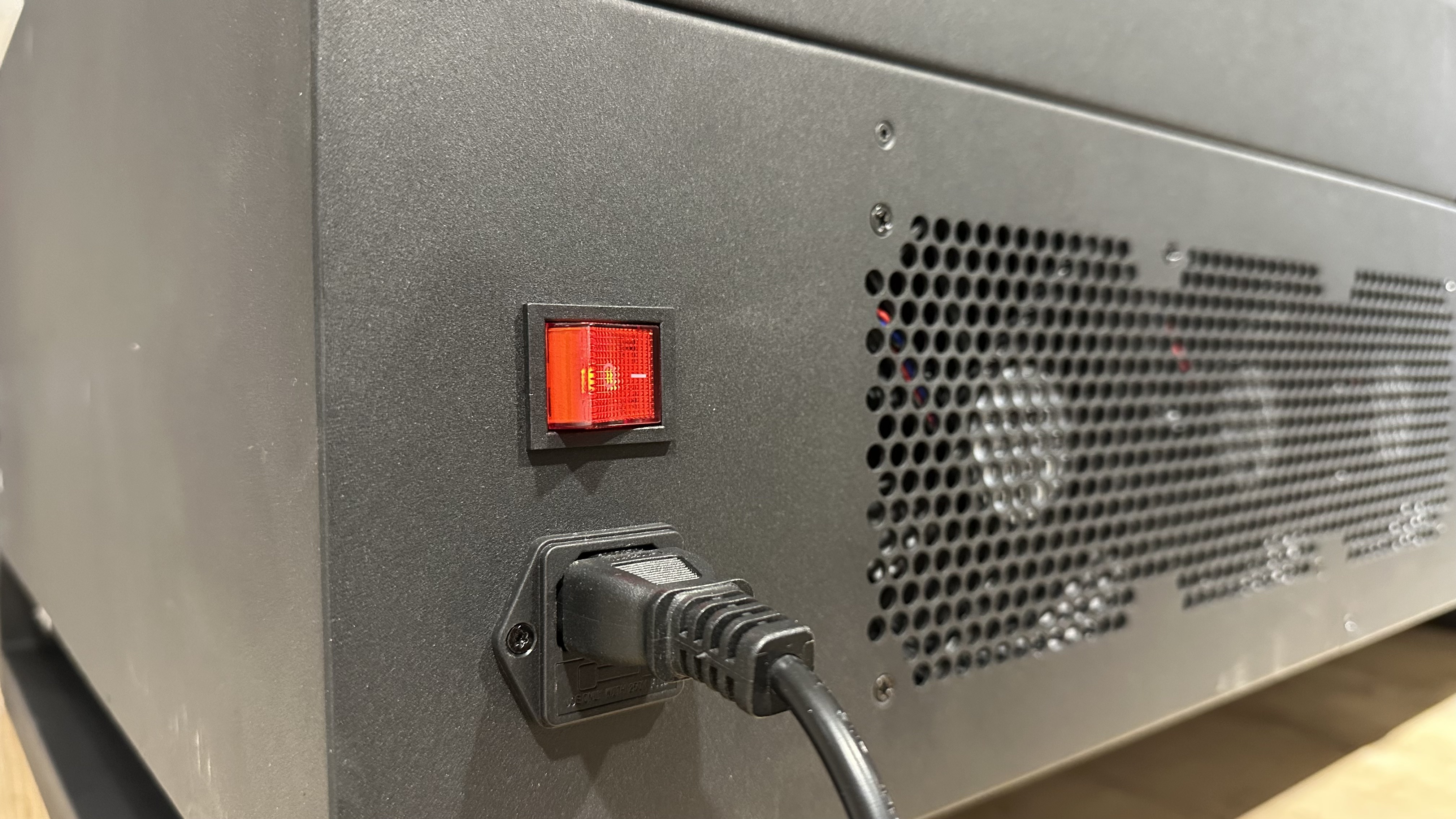

Endolleu el cable d'alimentació i engegueu la màquina.Pas 9 - Extracció de la bomba d'aigua

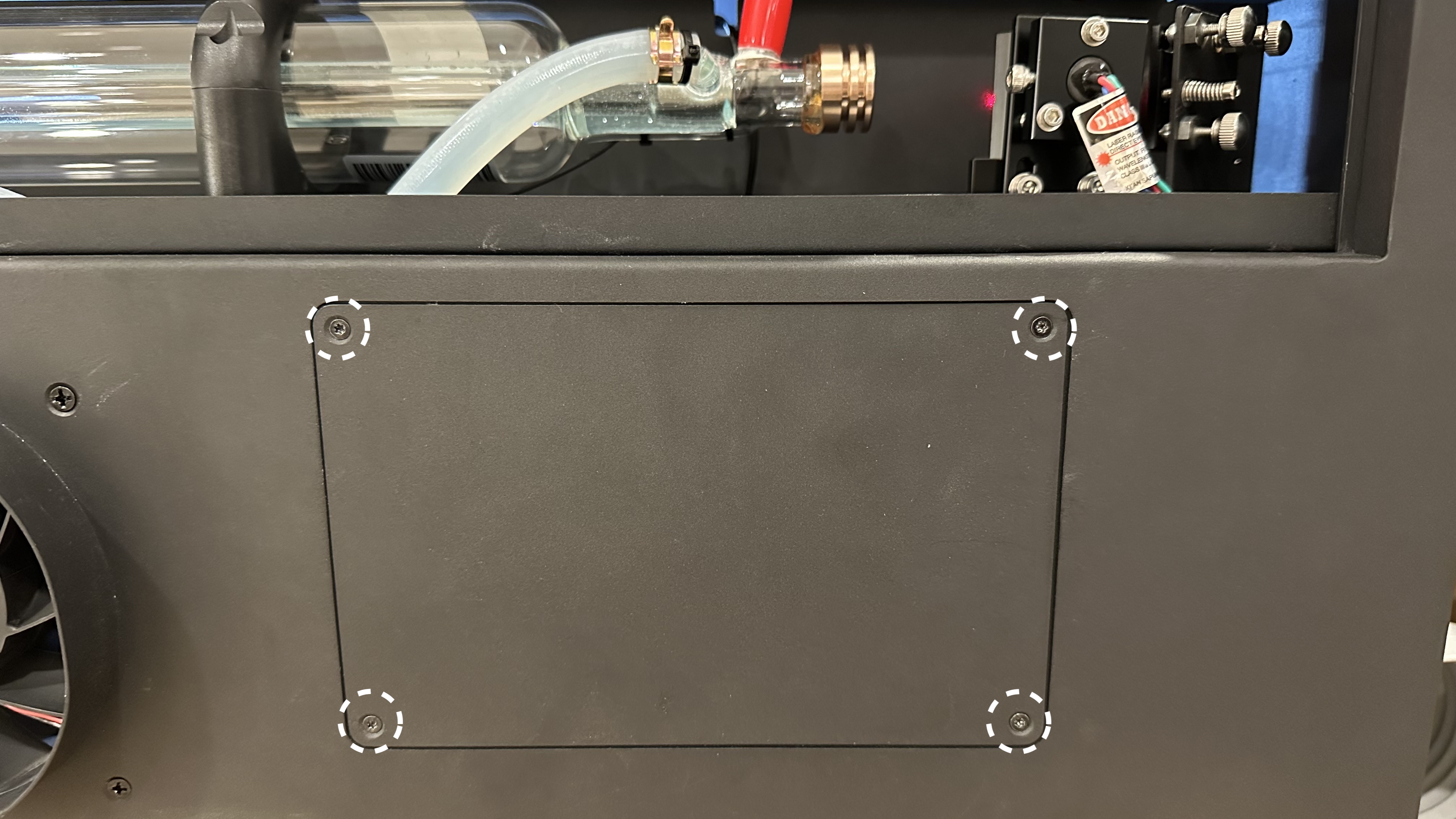

Retireu la placa quadrada posterior amb el tornavís Torx per inspeccionar el nivell d'aigua del dipòsit.
Pas 10 - Ompliment d'aigua
Nota: Es necessiten 400 ml d'aigua destil·lada o pura per a l'ompliment.
a. Obriu el tap de la bomba amb una clau de doble boca.b. Col·loqueu l'embut.
c. Aboqueu l'aigua lentament fins a omplir el 50% de la capacitat.
d. Tanqueu el tap de la bomba.
e. Aneu al "Mode de manteniment" i espereu fins que finalitzi la inicialització, després premeu el botó "Bomba" per engegar la bomba d'aigua.
f. Quan el nivell d'aigua del dipòsit disminueixi, torneu a prémer el botó "Bomba" per aturar la bomba i afegiu més aigua fins que el dipòsit estigui ple al 80%.
g. Repetiu el pas anterior fins que l'aigua es mantingui al 80% de la capacitat sense disminuir.
Pas 11 - Torneu a muntar la placa
Fixeu la placa de nou cargolant aquests quatre cargols amb un tornavís Torx.#END
