4-16 Calibració avançada de la càmera

 Si us plau, assegureu-vos que el vostre Beam Studio i el Beambox II firmware estiguin actualitzats a la darrera versió.

Descripció

Aquest article us guiarà pel procés de realitzar un calibratge avançat de la càmera.

Quan cal fer el calibratge avançat de la càmera
1. Quan s'ha reflashejat el sistema.
2. Quan s'ha substituït el mòdul de la càmera.

Pas 1 - Confirmeu la versió de Beam Studio i Firmware

Versió de programari necessària: Beam Studio 2.4.4 o superior.

Versió de firmware necessària: 6.0.6 o superior.

Pas 2 - Preparació

Materials necessaris:

1. Paper blanc A4 o una planxa de fusta de color clar de la mateixa mida.
2. Descarregueu el tauler d'escacs i imprimiu-lo en un altre full de paper blanc A4.
   Assegureu-vos que l'escala d'impressió sigui del 100% i verifiqueu que el tauler d'escacs imprès tingui quadrats d'1x1 cm.
   Després, fixeu-lo a una superfície ferma i plana, com fusta o acrílic, per evitar problemes de calibratge causats per irregularitats.

Pas 3 - Procés de calibratge avançat de la càmera

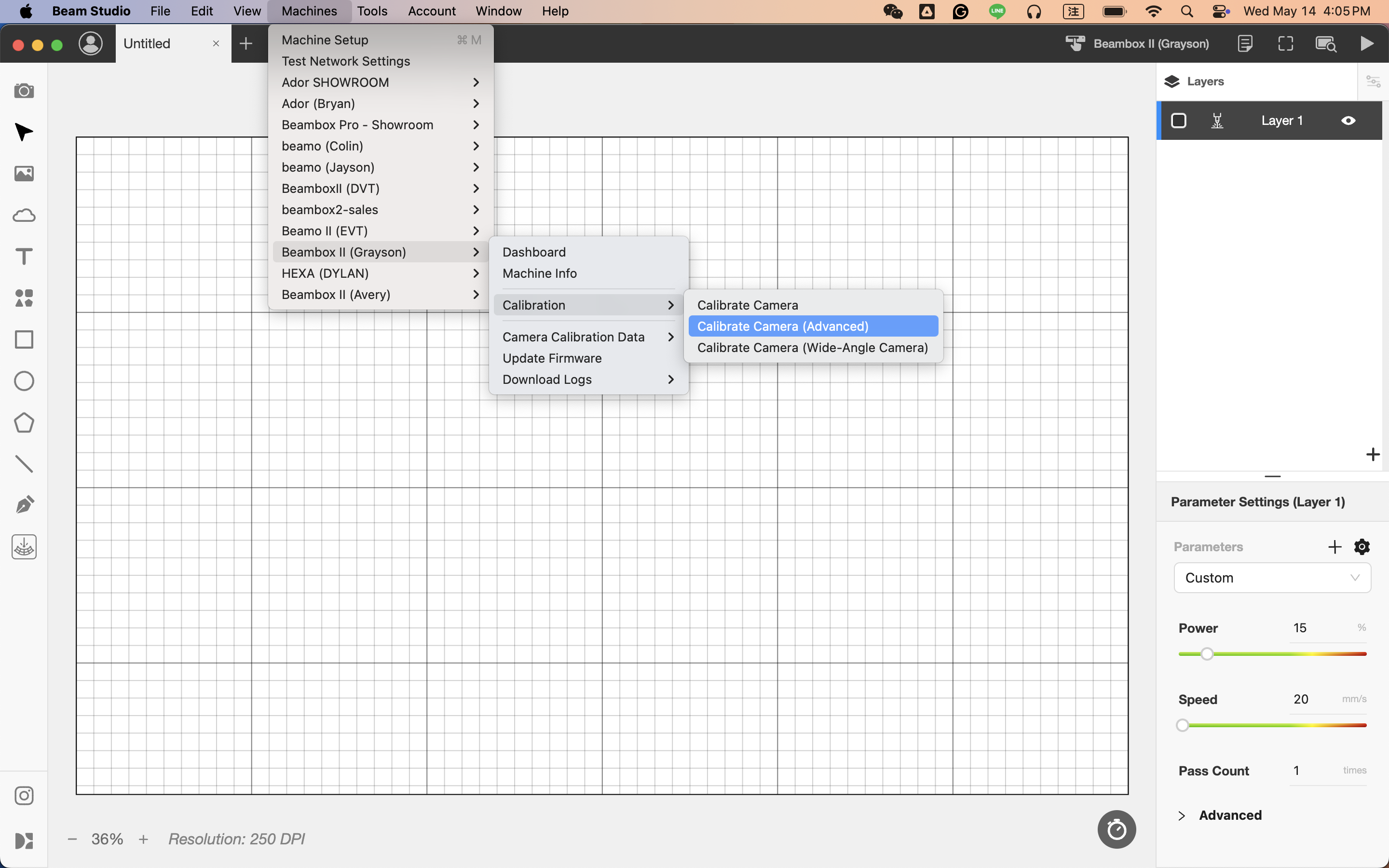

Seleccioneu el nom de la màquina que voleu utilitzar i feu clic a "Calibrar càmera (Avançat)".

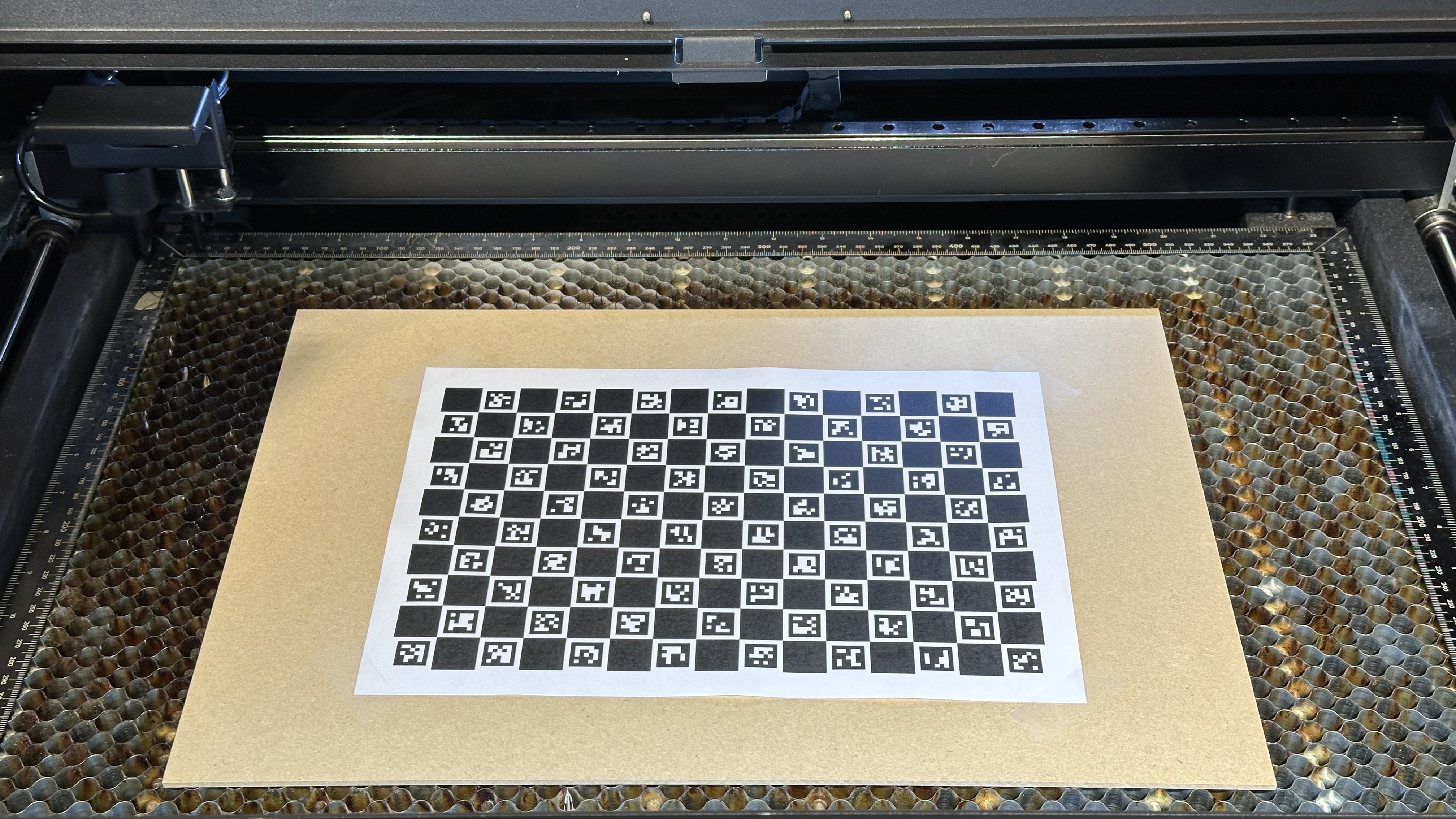

Pas 4 - Col·loqueu el tauler d'escacs

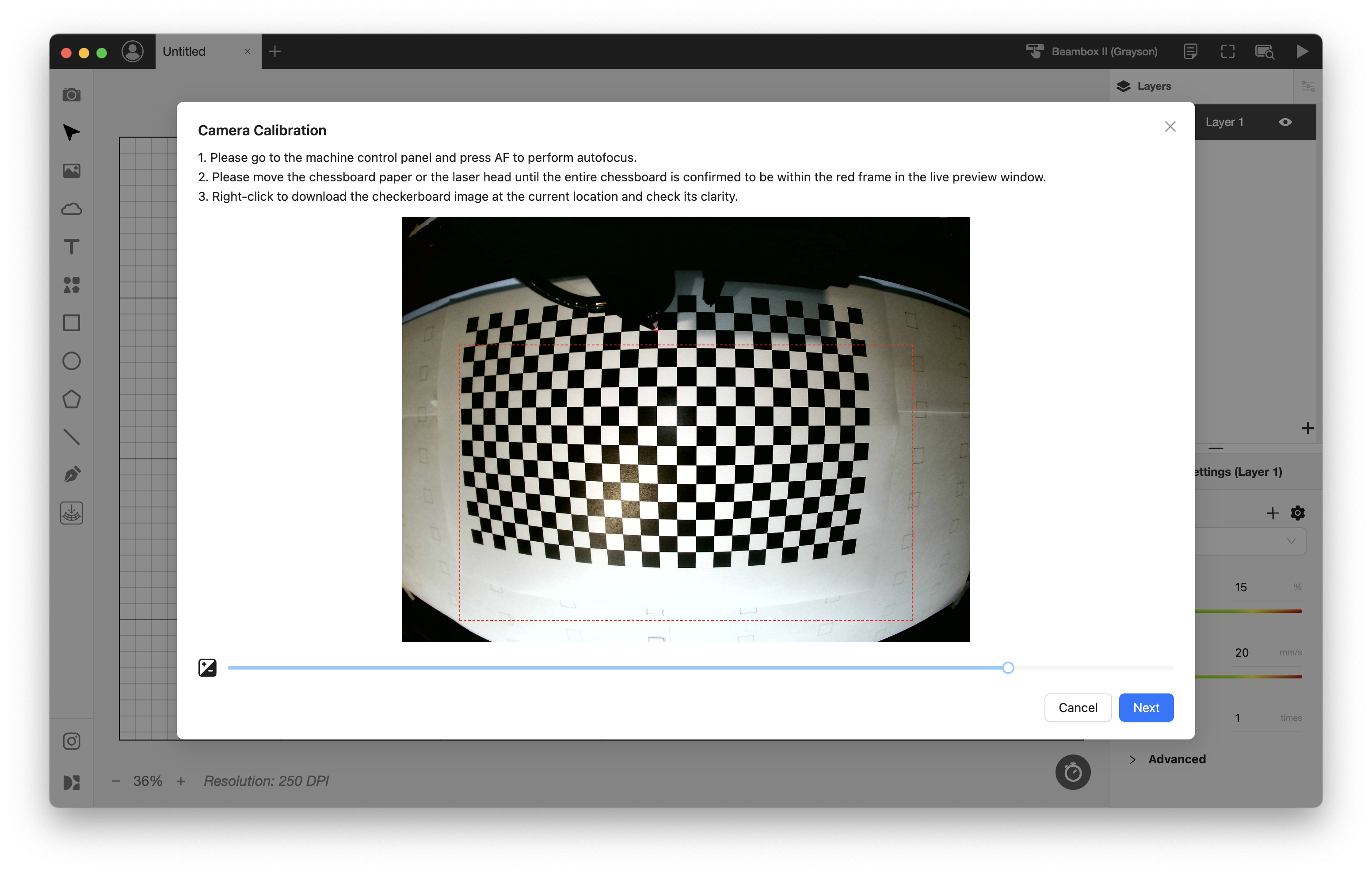

Pas 5 - Moveu el tauler d'escacs dins del quadrat vermell

Després de moure el tauler d'escacs dins del quadrat vermell, feu clic a "Següent" per calibrar.

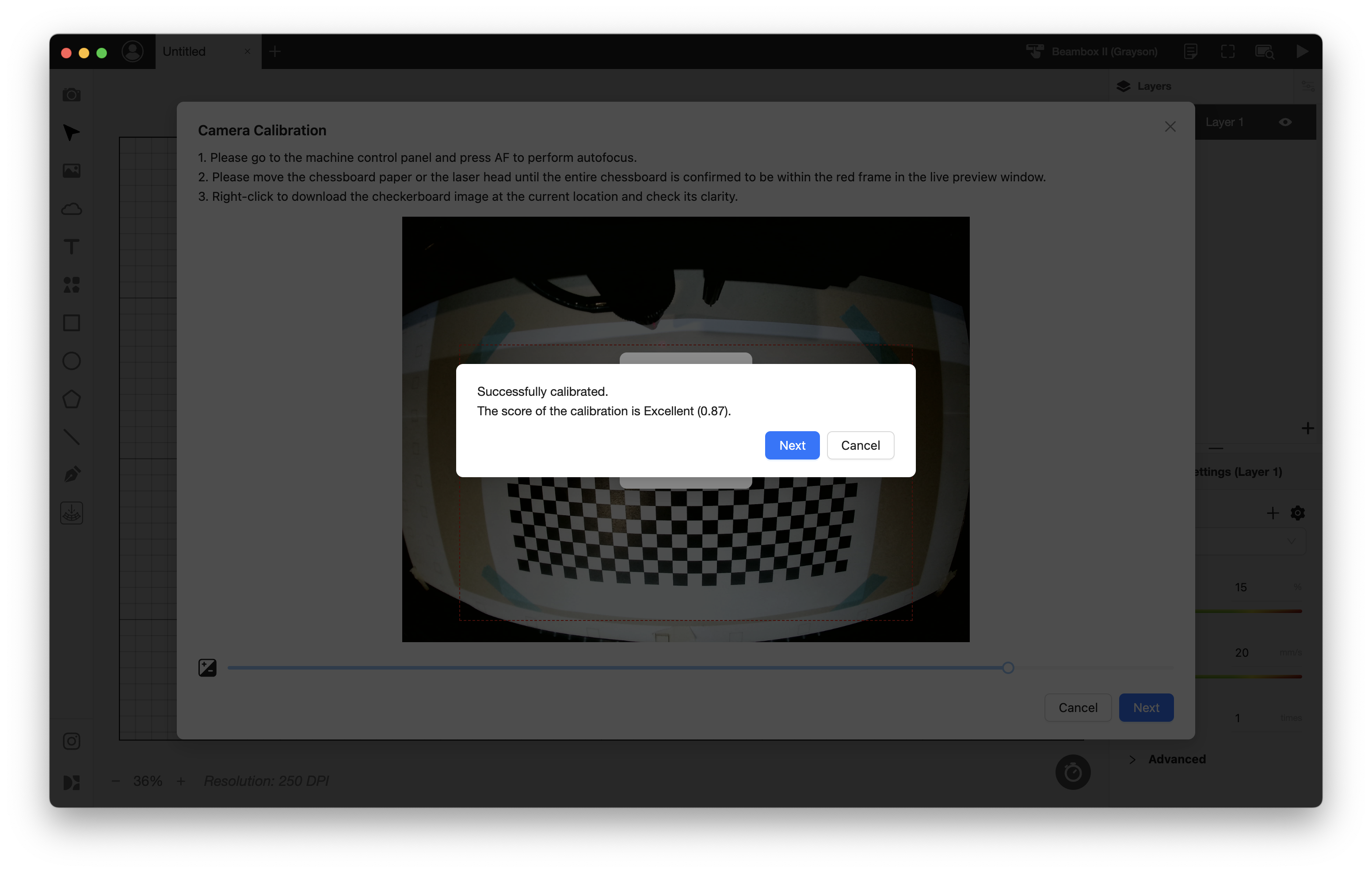

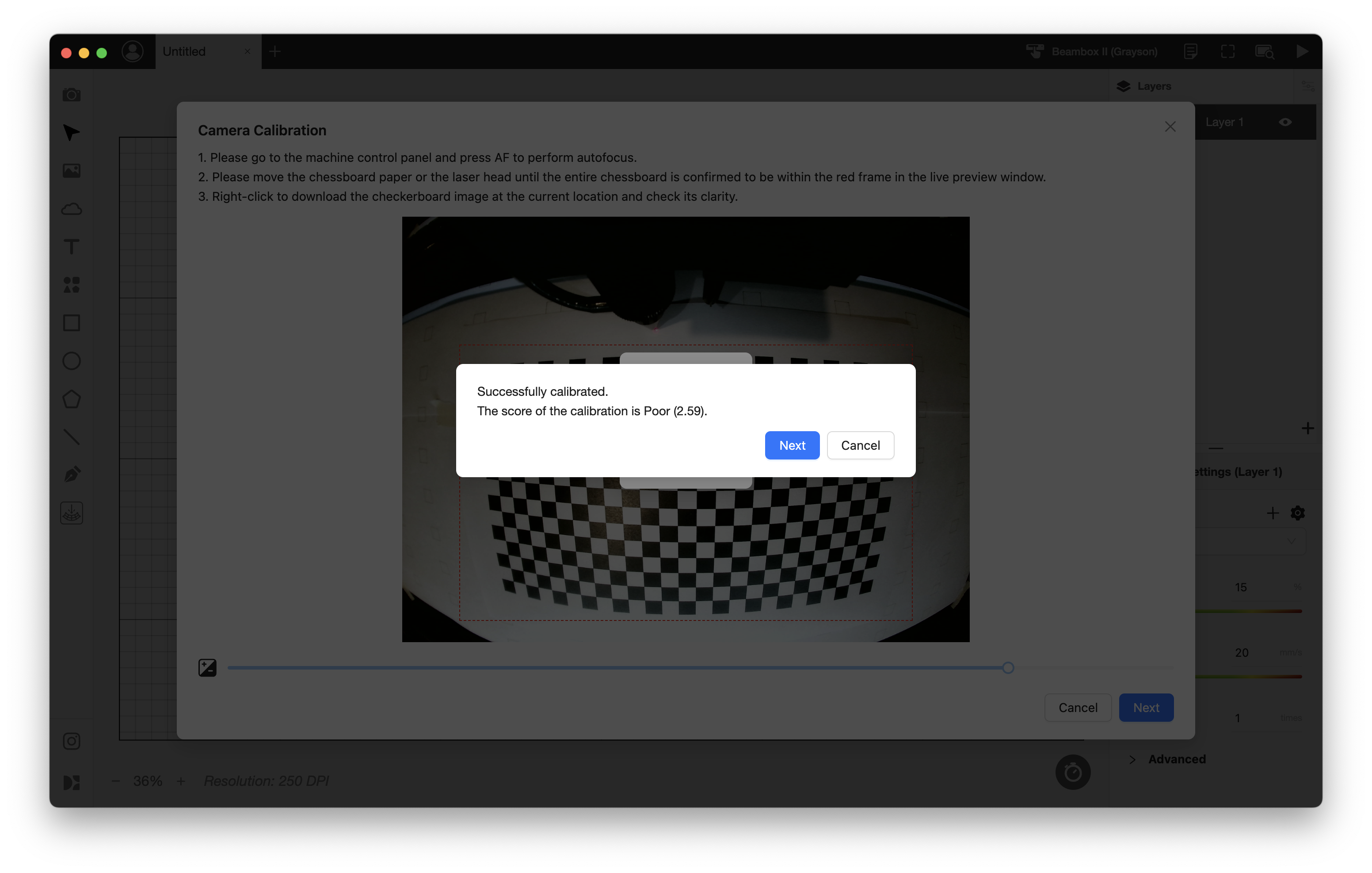

Pas 6 - Comproveu la puntuació

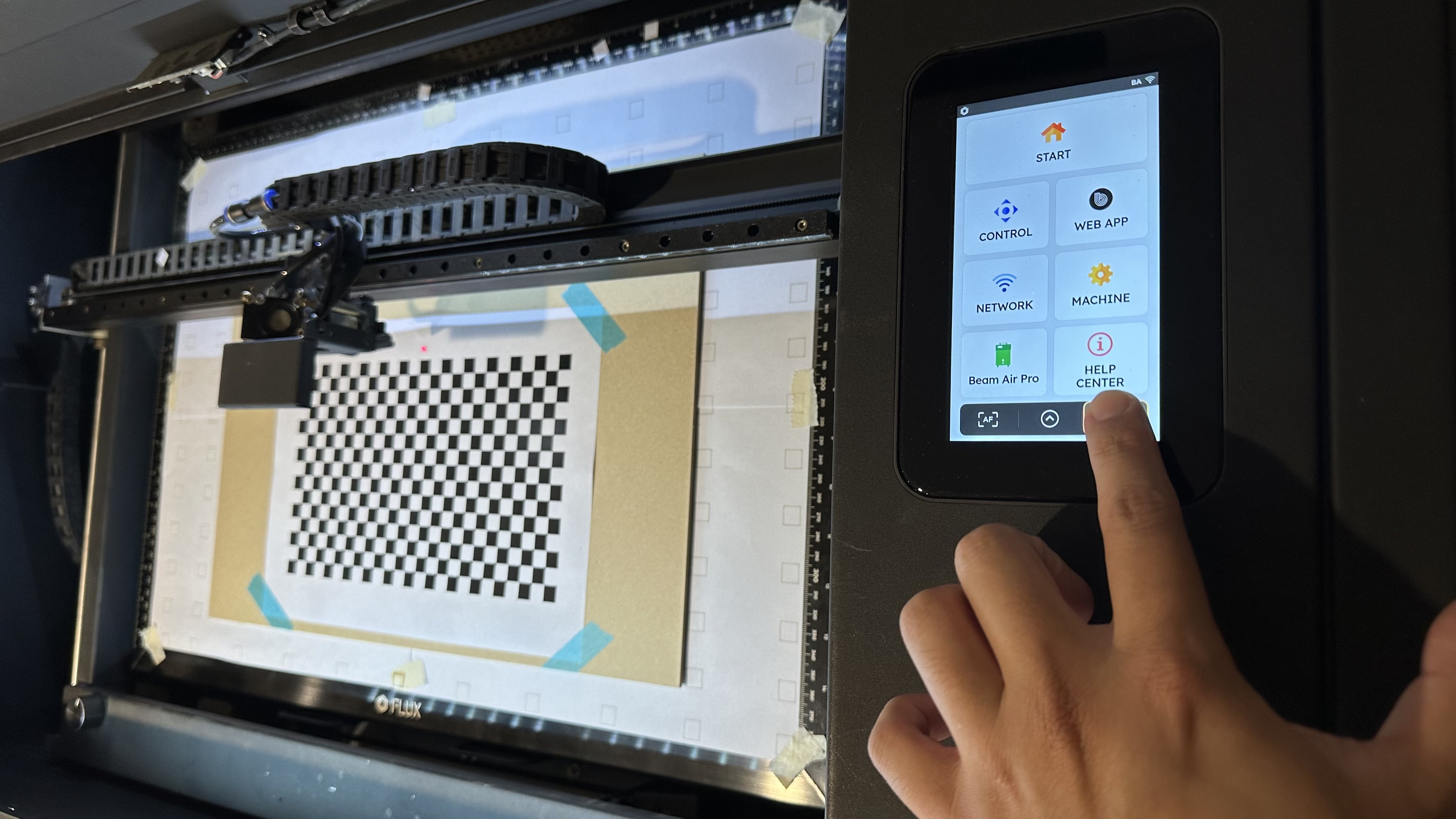

Si la puntuació és baixa, proveu de moure les plaques cap avall i torneu a calibrar fins que la puntuació sigui Excel·lent.

Pas 7 - Col·loqueu paper blanc

Col·loqueu un full de paper blanc A4 net al centre de l'àrea de treball i fixeu-lo enganxant les quatre cantonades amb cinta adhesiva.

Pas 8 - Dibuix de la imatge de calibratge

Feu clic a "INICIAR GRAVAT" per dibuixar la imatge de calibratge.

Pas 9 - Alineeu els punts de referència

Amplieu, reduïu i ajusteu l'exposició de la foto per alinear amb precisió els punts de referència vermells amb els vuit punts dibuixats.

Si els punts de referència apareixen fora del paper blanc, com es mostra a la imatge següent, seguiu aquests passos per ajustar-los.

a. Arrossegueu el marc de la foto per centrar el patró de 8 punts dibuixat i, a continuació, torneu a capturar la imatge.

b. Ajusteu manualment tots els punts de referència.
Seguiu l'ordre següent dels punts de referència:

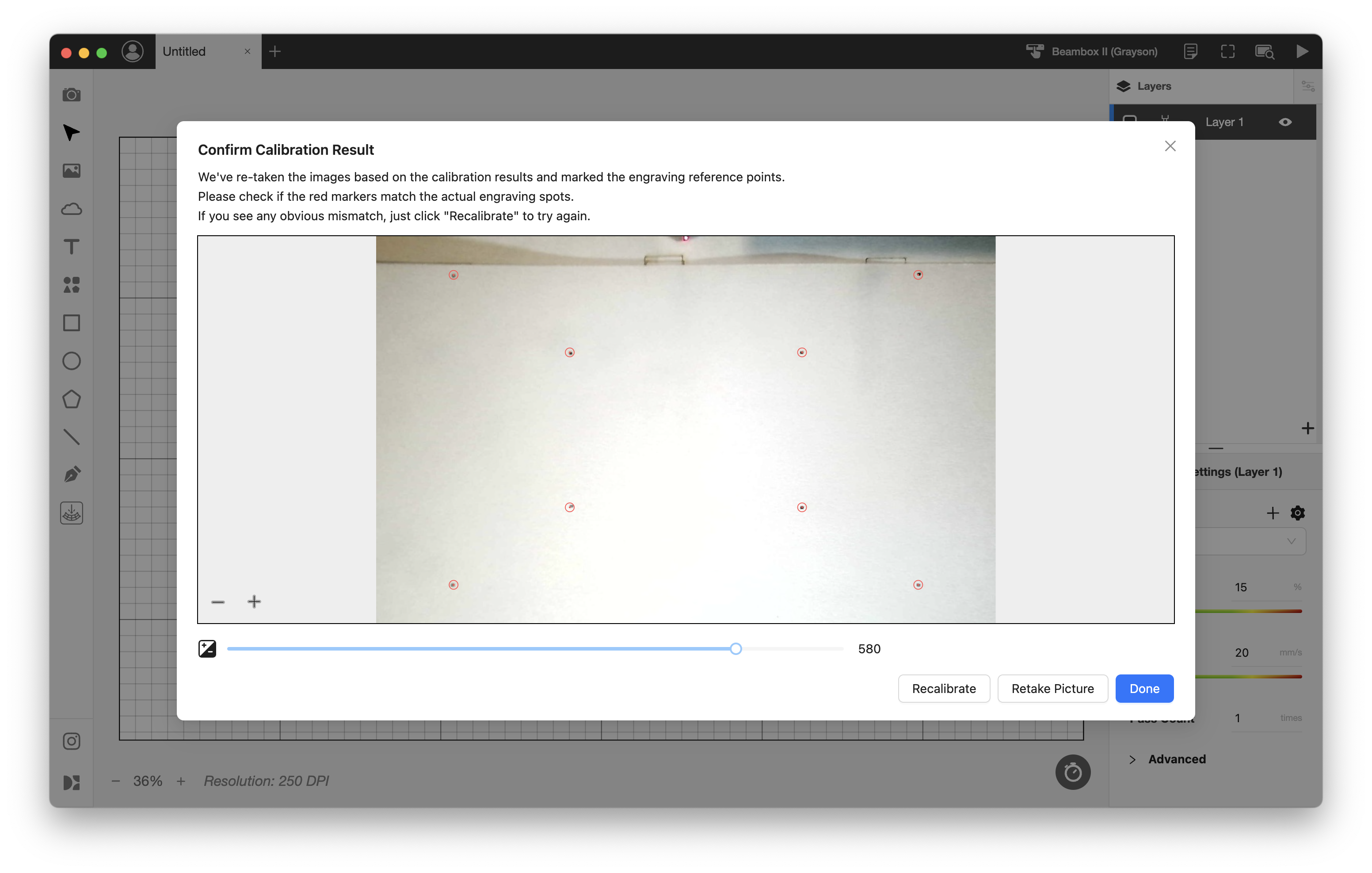

Pas 10 - Confirmeu el resultat de la calibració
