4-14 Beambox II - Alineació del làser vermell

Descripció

Aquest article us guiarà sobre com ajustar la trajectòria del làser vermell per alinear-la amb la trajectòria del làser principal.

Quan cal alinear el làser vermell?

Eines

Prepareu les eines següents:

Pas 1

Familiaritzeu-vos amb el procediment per fer un pols de manera segura.

A. Engegueu la màquina. B. Tanqueu la tapa. C. Entreu al mode de manteniment i espereu que finalitzi el procés de posicionament inicial.      (Assegureu-vos que les icones de la porta, la coberta posterior i la part inferior estiguin tancades, o no podreu fer un pols.) D. Localitzeu el botó de pols. E. Una pulsació = un pols, dues pulsacions = dos polsos, i així successivament. ⚠︎ Si us plau, feu sempre polsos amb la tapa frontal i la coberta posterior tancades.

Pas 2

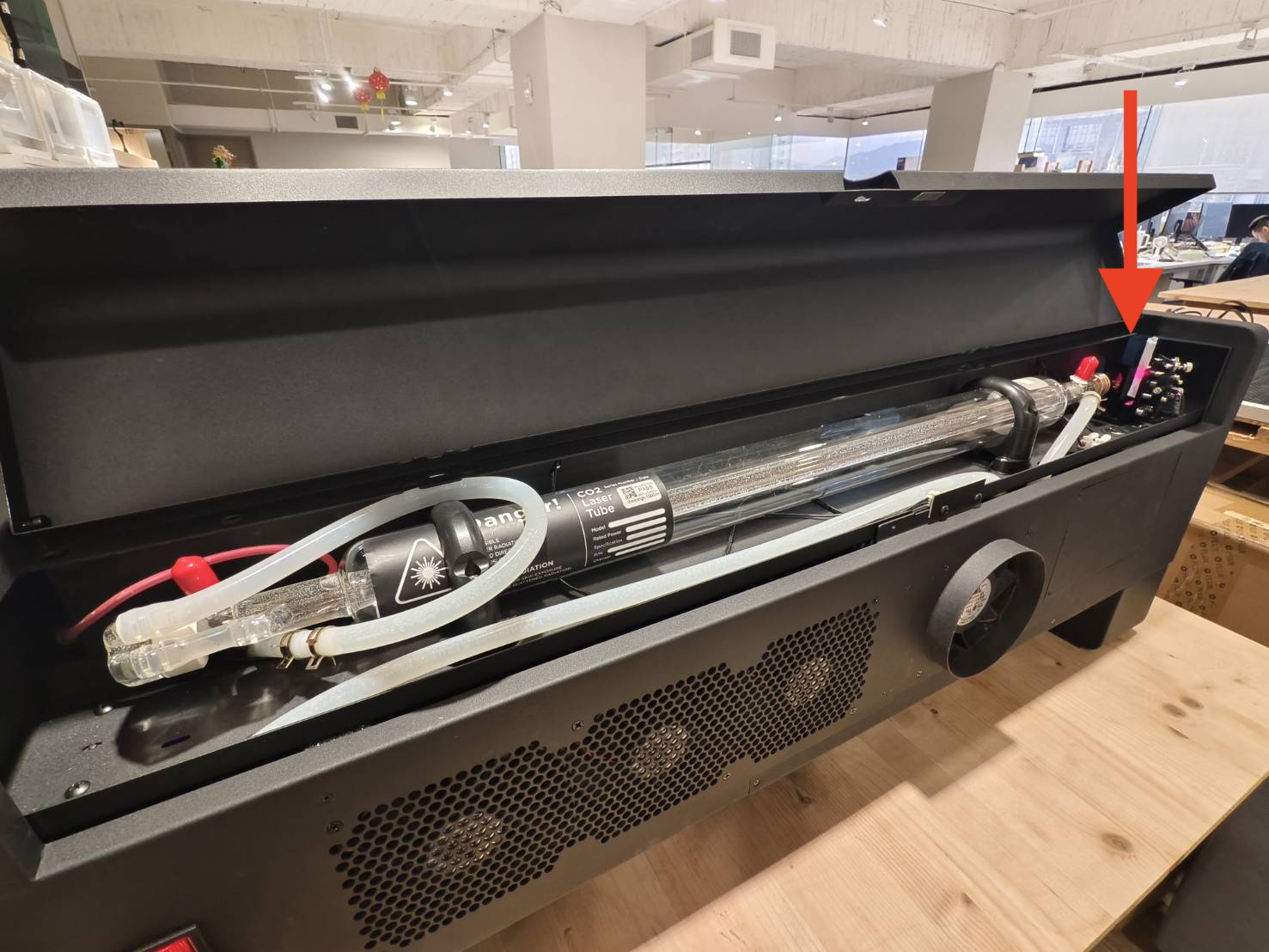

Utilitzeu un tornavís per desenroscar els cargols de la part posterior de la màquina i, a continuació, podreu obrir la coberta posterior.

Pas 3

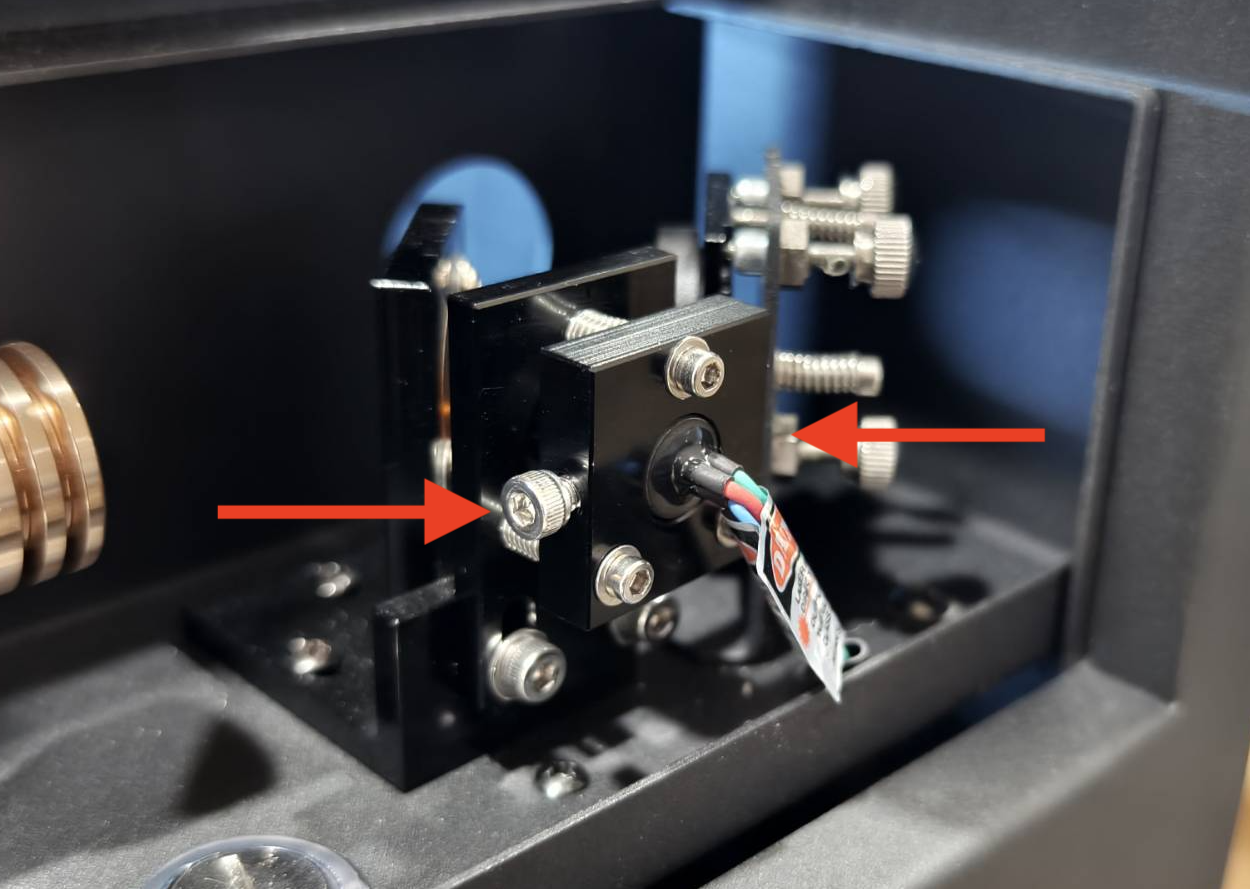

Assegureu-vos que els dos cargols als costats de l'emissor de llum vermella estiguin ben ajustats.
(Clau hexagonal de 3mm)

Pas 4

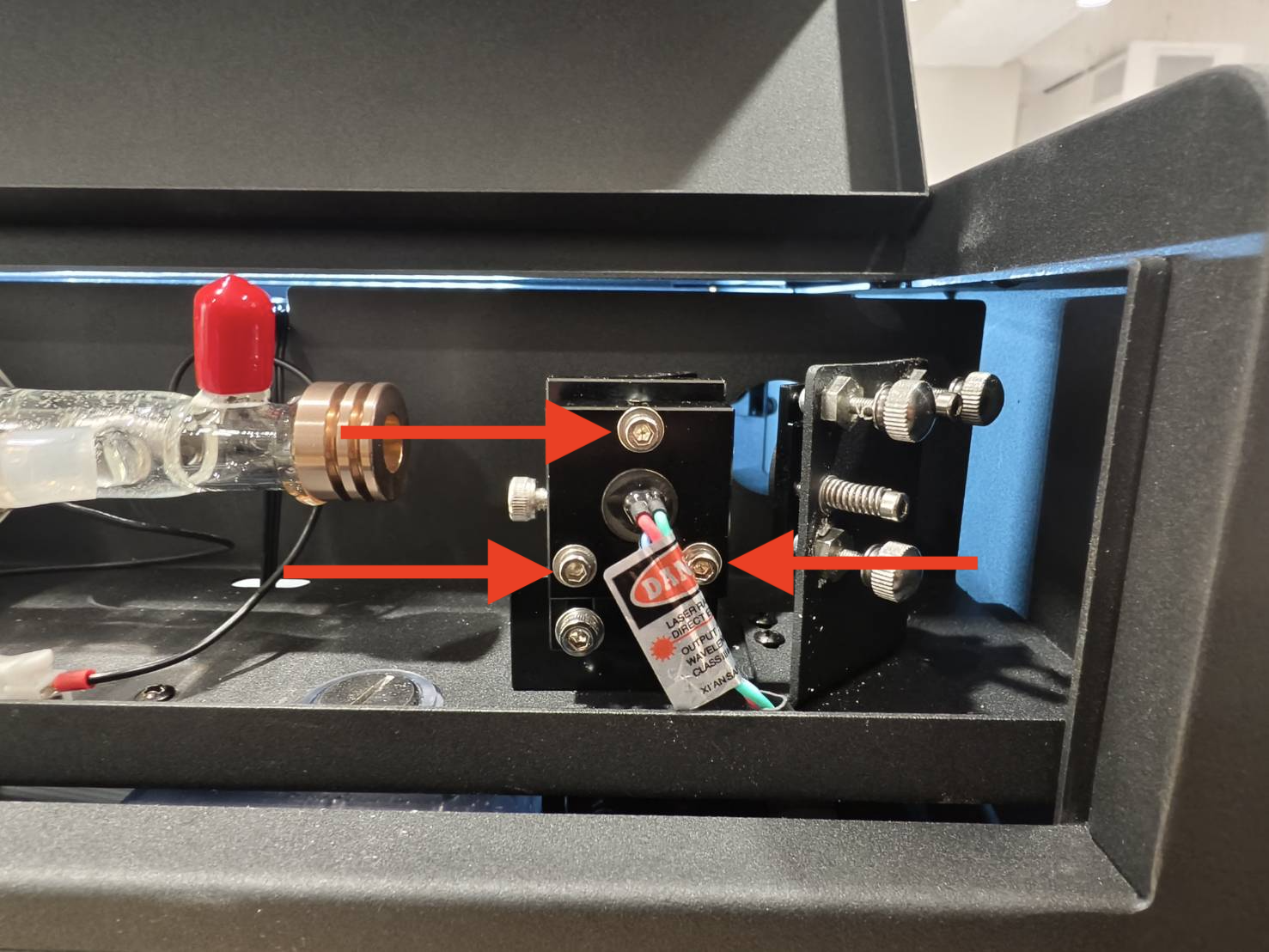

Ajusteu els tres cargols de regulació del suport del làser vermell.

Pas 5

Col·loqueu un tros de cinta "de doble capa" al primer mirall i tanqueu la coberta posterior per fer 3 polsos.
(No retireu la cinta. Si us plau, deixeu-la al mirall.)

Pas 6

Obriu la coberta posterior i comproveu si el punt cremat coincideix amb el làser vermell.

Bon exemple - Coincident	Mal exemple - No coincident

Determineu el resultat i la següent acció a prendre:

Pas 7

Ara ajustarem la llum vermella horitzontalment.

• Afluixeu els tres cargols de la part inferior del suport de la llum vermella.
• Moveu el suport per fer que el punt cremat i la llum vermella se superposin horitzontalment.
• Cargoleu els cargols.

Pas 8

Ara ajustarem la llum vermella verticalment.

• Afluixeu els dos cargols del costat del suport de la llum vermella.
• Moveu el suport per fer que el punt cremat i la llum vermella se superposin verticalment.
• Cargoleu els cargols.

Pas 9

Col·loqueu una nova cinta de dues capes al primer mirall i feu tres polsos per tornar a comprovar el recorregut.

Bon exemple - Coincident	Mal exemple - No coincident

Determineu el resultat i la següent acció a prendre:

Pas 10

Afluixeu els tres cargols per poder-los ajustar.

Pas 11

Aquest pas comprova si els recorreguts del làser vermell i el làser de CO2 real coincideixen i estan alineats.
Si no estan alineats, ajusteu l'emissor de llum vermella amb una clau Allen de 2,5 mm.

Obriu la porta. Col·loqueu una cinta adhesiva de doble cara de dues capes a l'entrada del tercer mirall. Entreu al mode de control i afluixeu el motor. Moveu el capçal del làser a la cantonada inferior dreta. Assegureu-vos que el làser vermell estigui encès. Tanqueu la porta. Feu 3 polsos. Comproveu si el punt del làser vermell i la marca cremada coincideixen. Ajusteu el làser vermell si és necessari.

Bon exemple - Coincident Mal exemple - No coincident   Cargols i trajectòria del feix de l'emissor de llum vermella   Demostració     Nota: Si el punt vermell no es troba a la cinta, indica que la trajectòria del làser vermell està massa desviada. És possible que el pugueu trobar al segon mirall i moure el punt vermell a la superfície reflectora del mirall.

Pas 12

Si us plau, comproveu la trajectòria òptica del làser utilitzant l'enllaç següent.
4-9 Inspecció de la trajectòria òptica

Determineu el resultat i la següent acció a prendre:
