Guia d'instal·lació de la porta manual

Descripció

Aquest article us guiarà a través de la instal·lació de la porta manual a la versió Promark Desktop.

Models compatibles:

• Promark Desktop D20 / D30 / D50

• Promark MOPA High Contrast M20

Contingut de la caixa

Eines:

Preparació necessària:
Tornavís Phillips

Pas 1

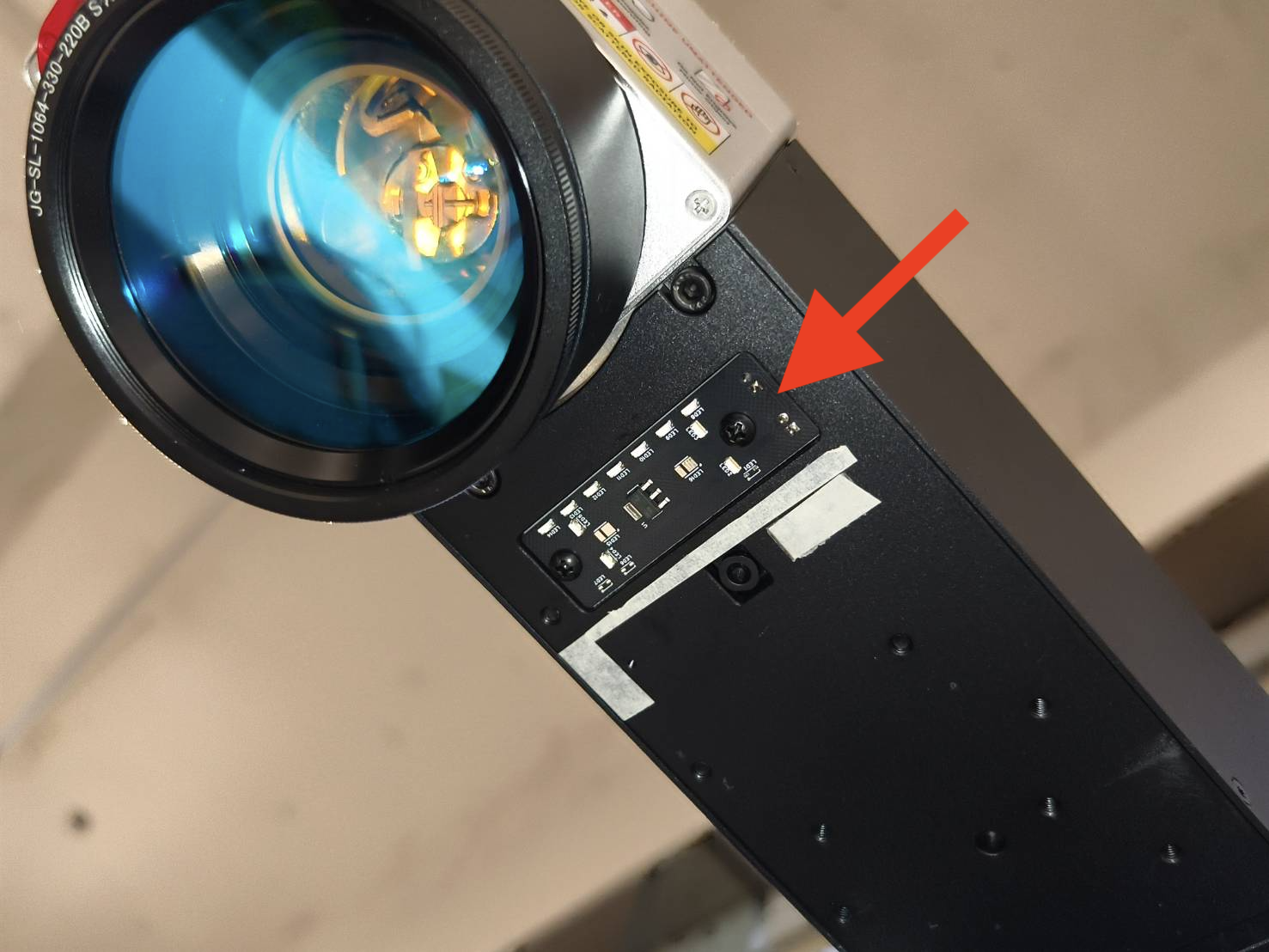

Consulteu la guia següent per substituir la placa LED de la càmera.
(L'objectiu és canviar la placa LED per una altra diferent per evitar la sobreexposició quan s'instal·li la porta manual.)
Promark - Reemplaçament de la placa LED de la càmera

Pas 2

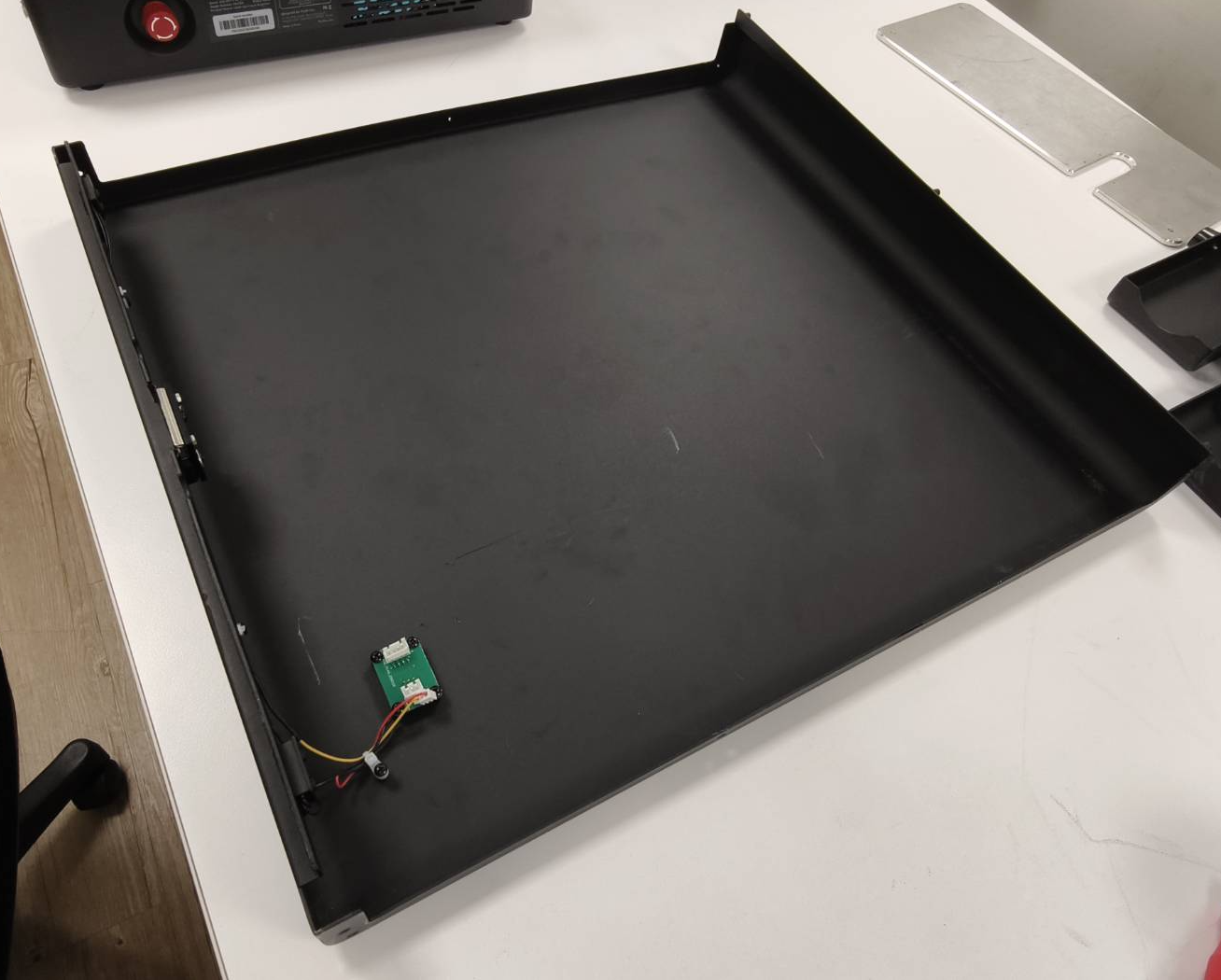

Localitza el panell lateral esquerre (A), el que té la petita placa de circuit imprès, i col·loca'l pla sobre la taula amb el costat de la placa de circuit imprès cap amunt, com es mostra a la imatge.

Pas 3

Localitza la barra transversal (C) i fixa-la utilitzant 2 cargols T8 (S1).

Pas 4

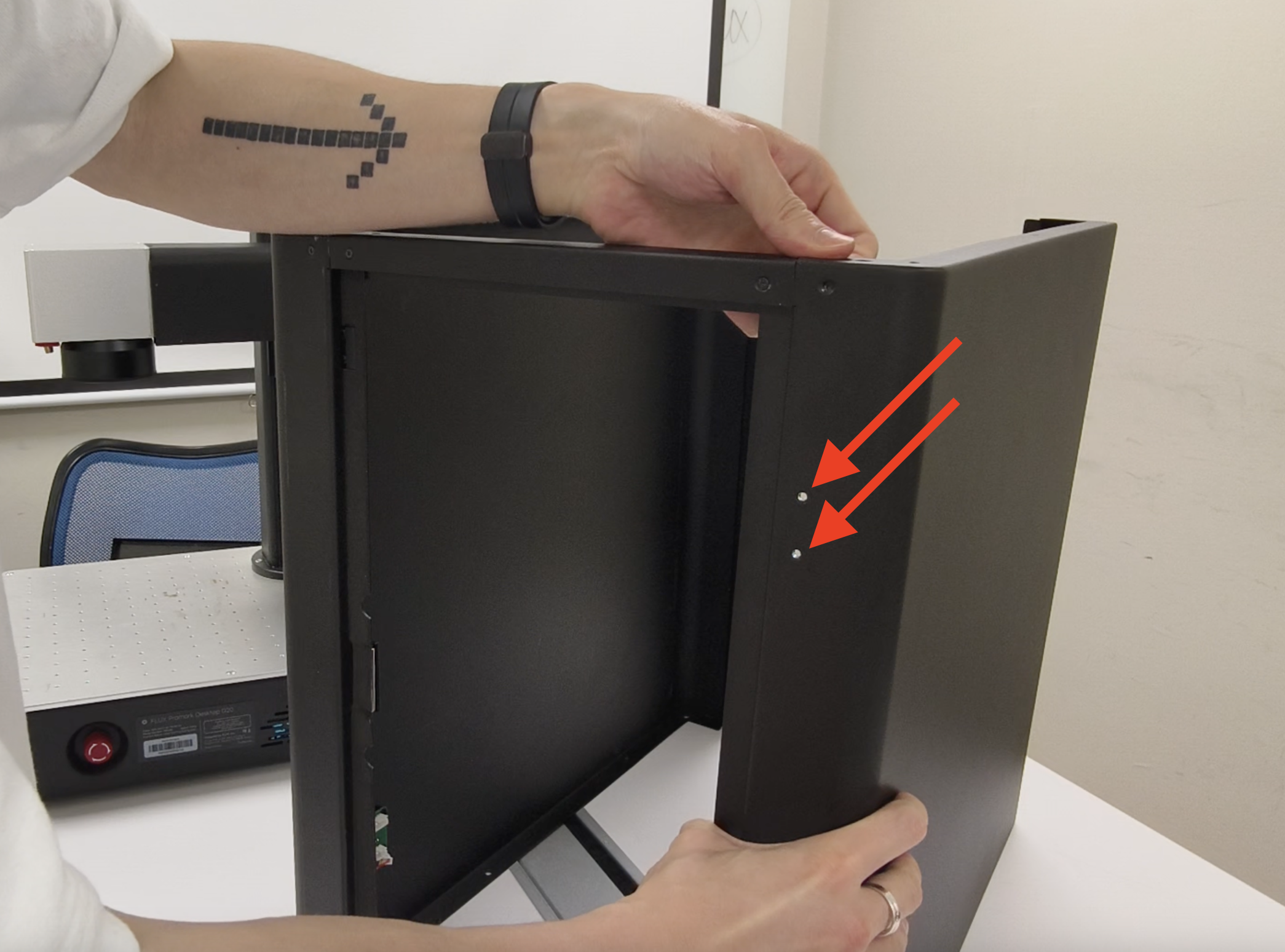

Col·loca el panell lateral esquerre en posició vertical i localitza el panell lateral dret (B).
Fixa el panell lateral dret a la barra transversal i assegura'l utilitzant 2 cargols T8 (S1).
(Nota: Assegura't que els forats dels cargols del panell lateral dret estiguin orientats cap endavant.)

Pas 5

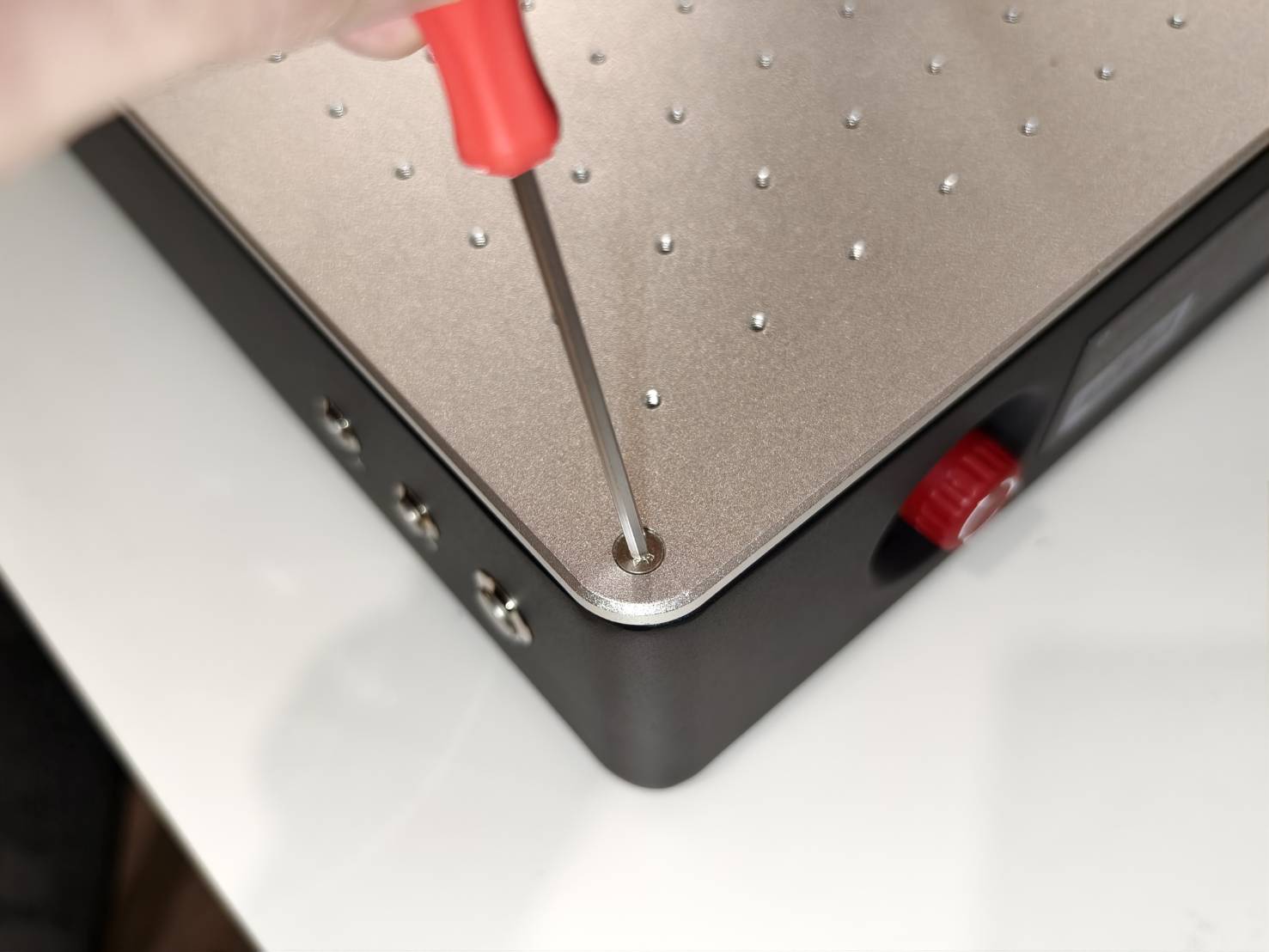

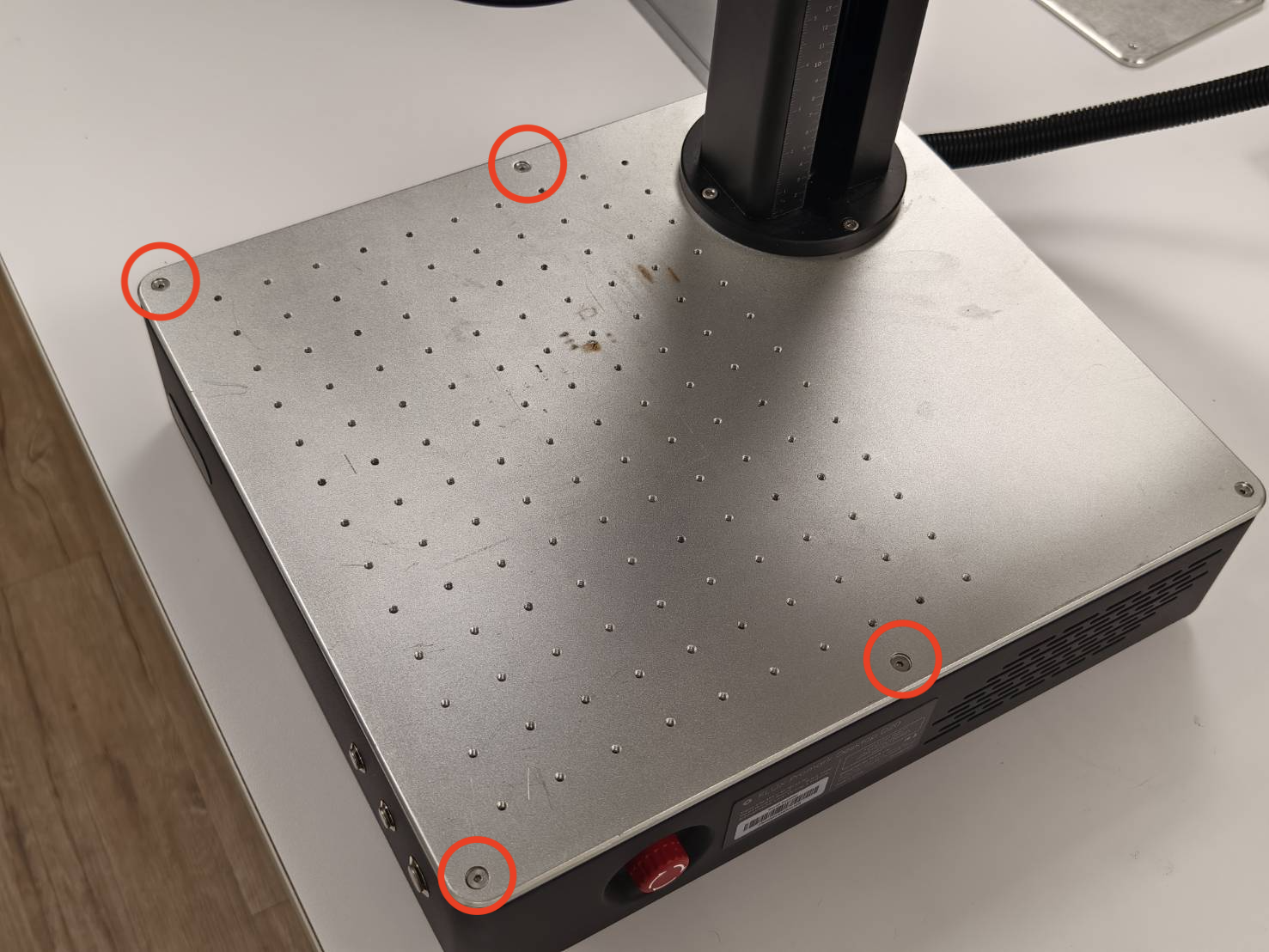

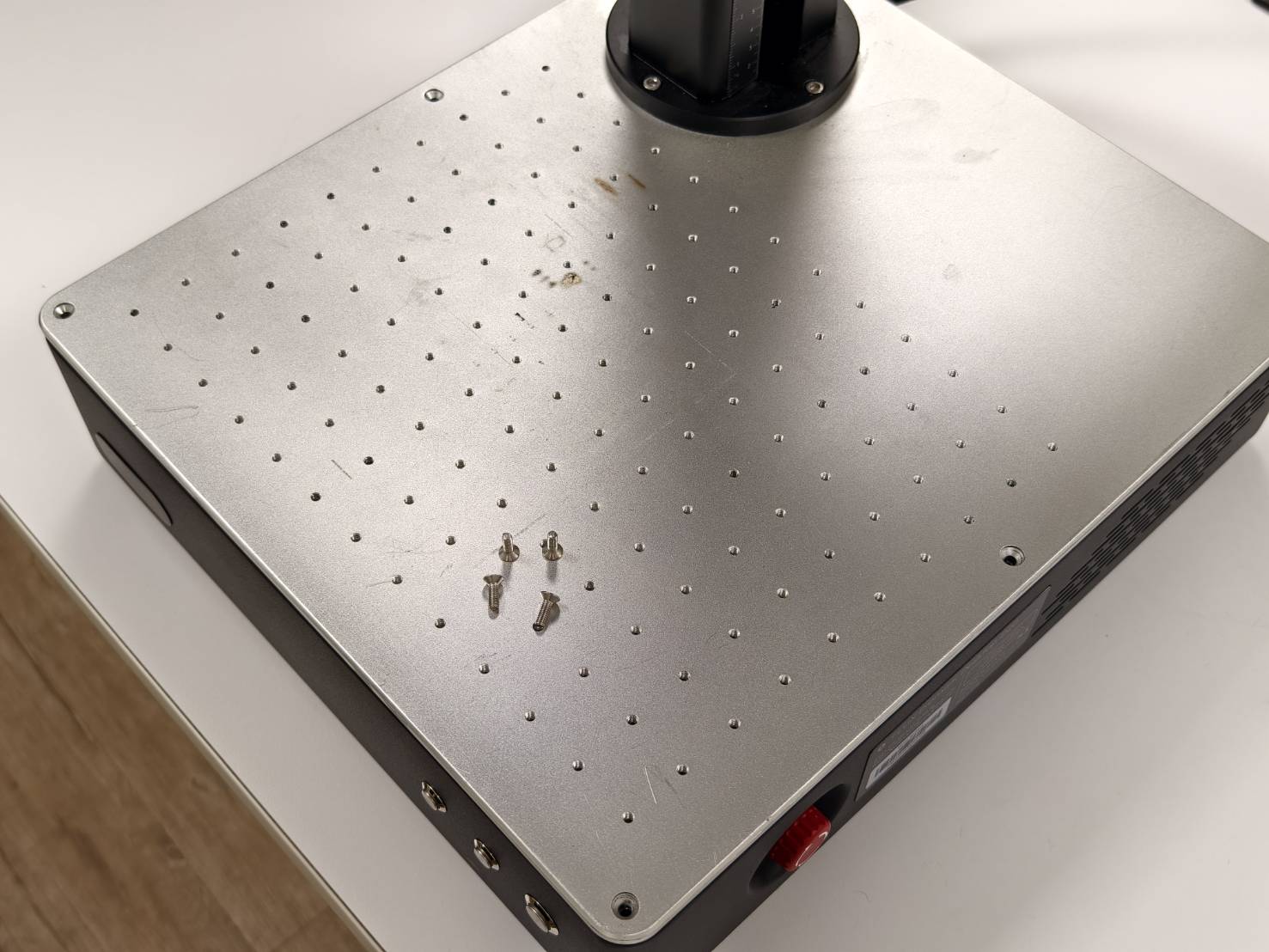

Retireu els quatre cargols del cos principal de la màquina. (2,5 mm HEX x 4 unitats)

Pas 6

Col·loqueu els panells laterals esquerre i dret muntats directament sobre la màquina, amb la barra horitzontal a la part frontal.

Pas 7

Instal·leu la barra horitzontal inferior (C). Utilitzeu cargols T8 (S1) x 4 unitats per fixar-la, amb dos a cada costat.

Pas 8

Empenyeu tot el recinte cap enrere i alineeu-lo amb la vora de la plataforma de treball de la màquina.

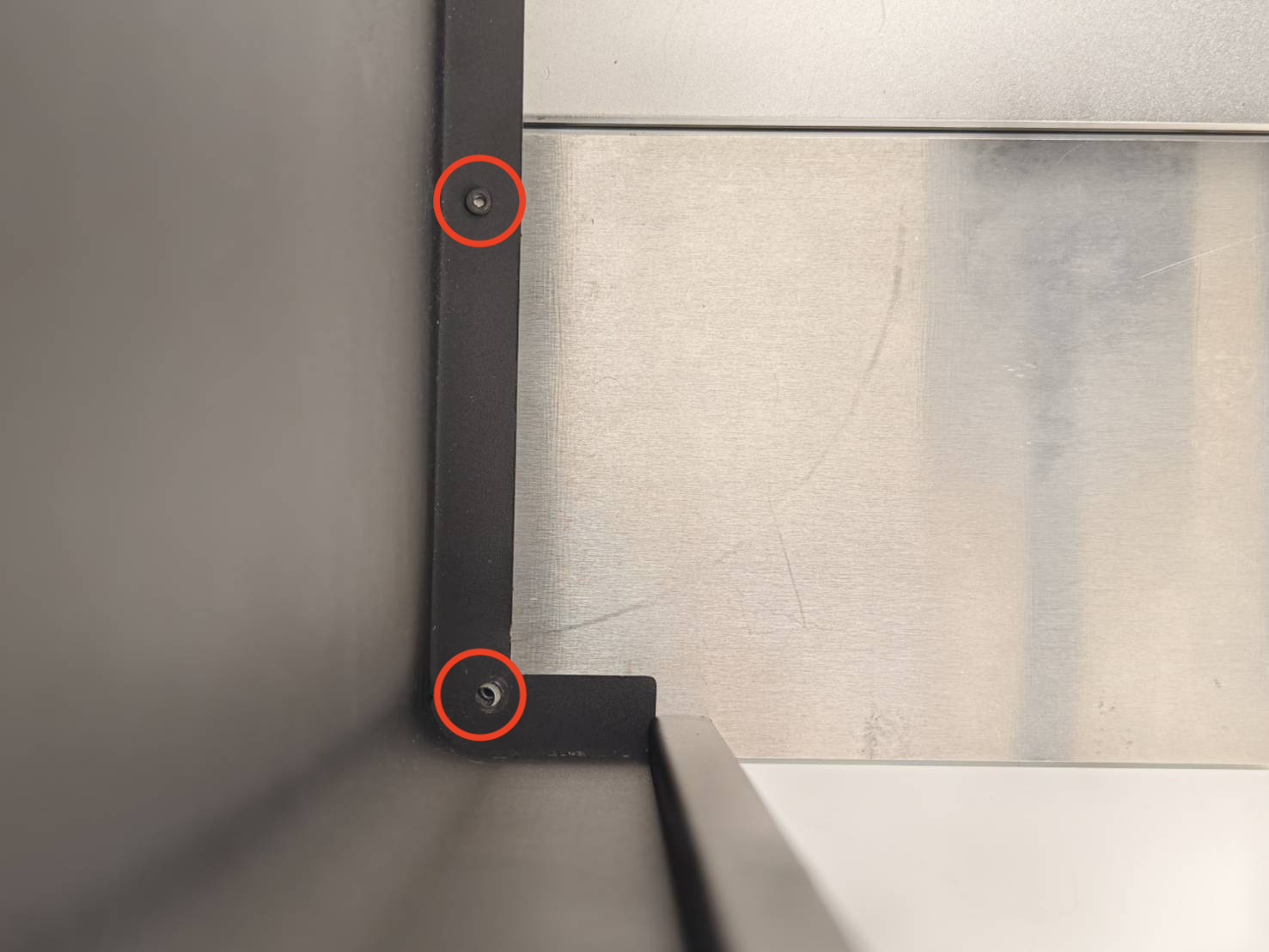

Pas 9

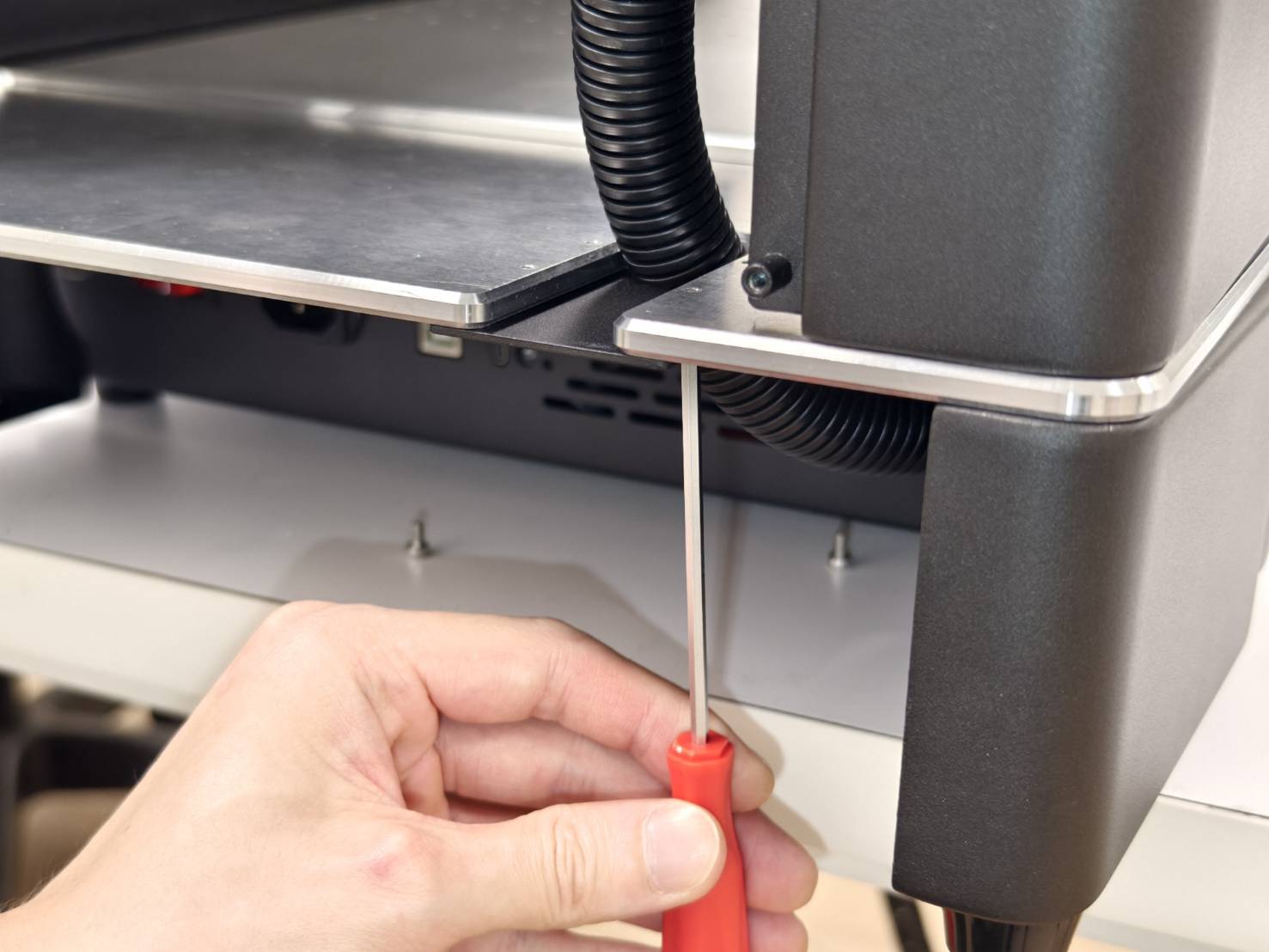

Fixeu els quatre cargols a la plataforma, dos a cada costat.

[S3] [Cargols hexagonals de cap pla M4*12 (3 mm) x 4 unitats]

(Tingueu en compte que el vídeo és només una demostració. Els cargols poden ser diferents dels vostres.)

Pas 10

Gireu la màquina o desplaceu-vos a la part posterior de la màquina.

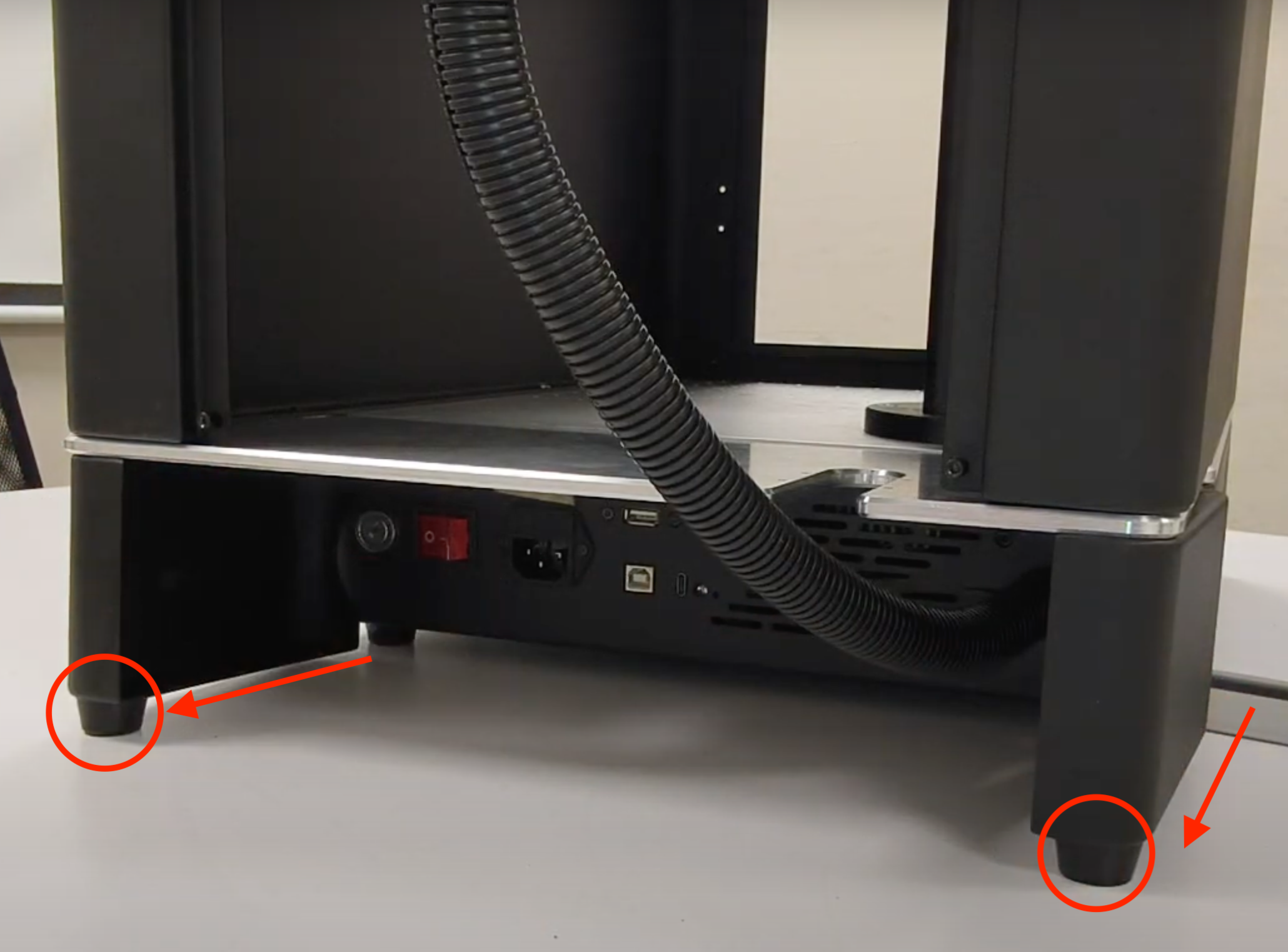

Col·loqueu o inseriu el panell de guarnició posterior platejat (G) i el peu de guarnició posterior (F) a la part inferior de la màquina.

⚠︎ Avís: Els suports de la peça posterior (F) s'han de col·locar a la part posterior de la màquina.

Pas 11

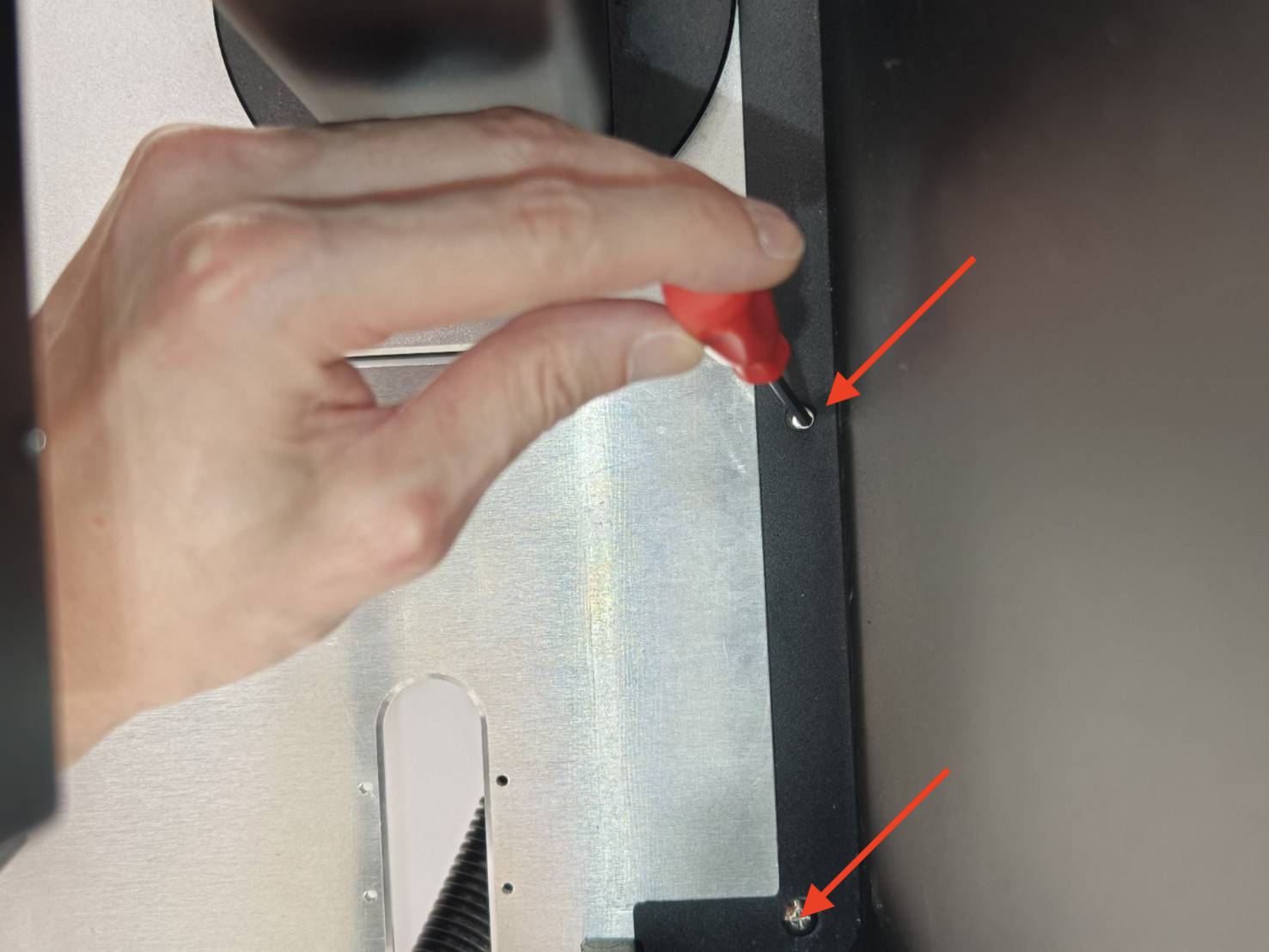

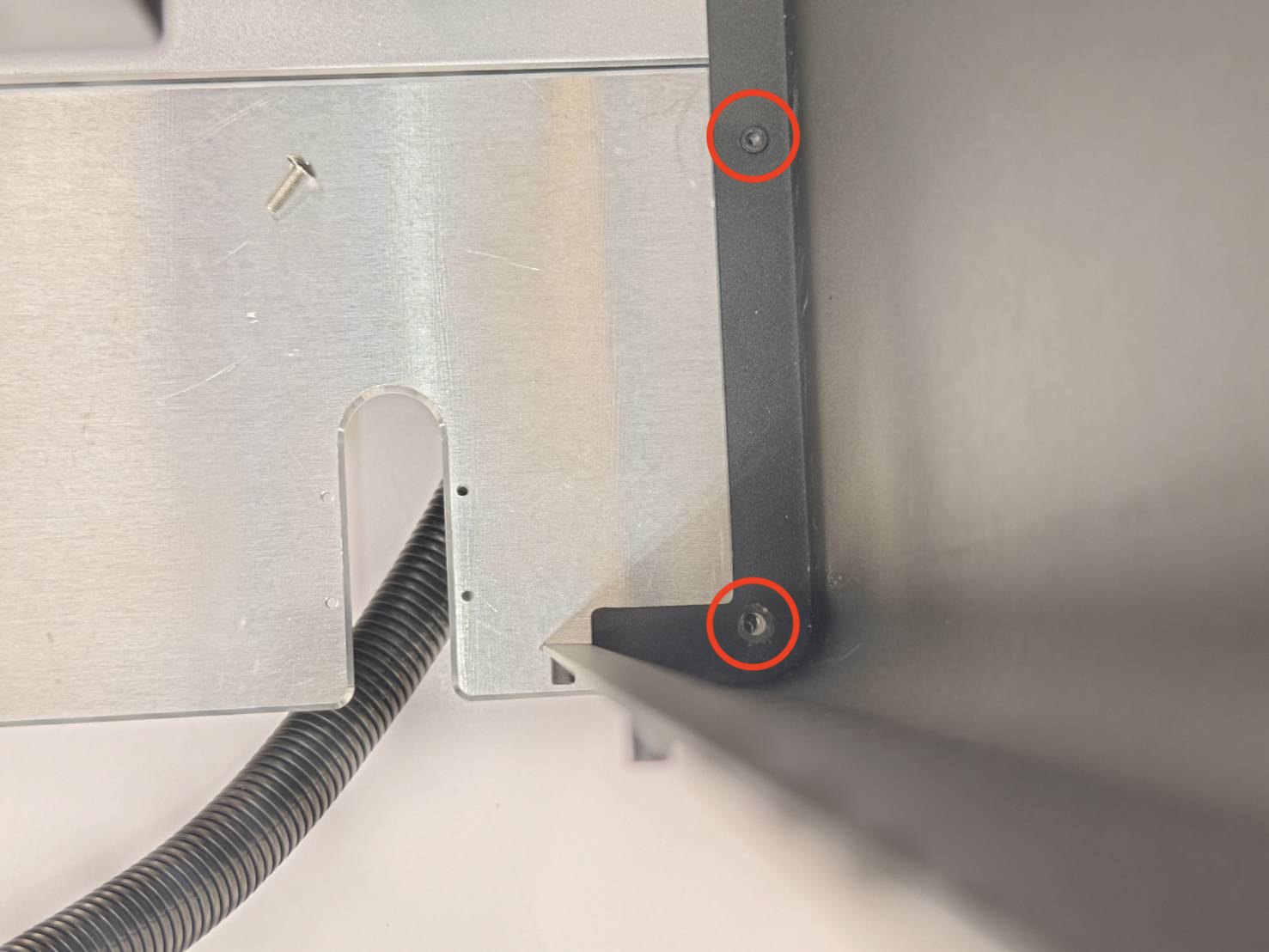

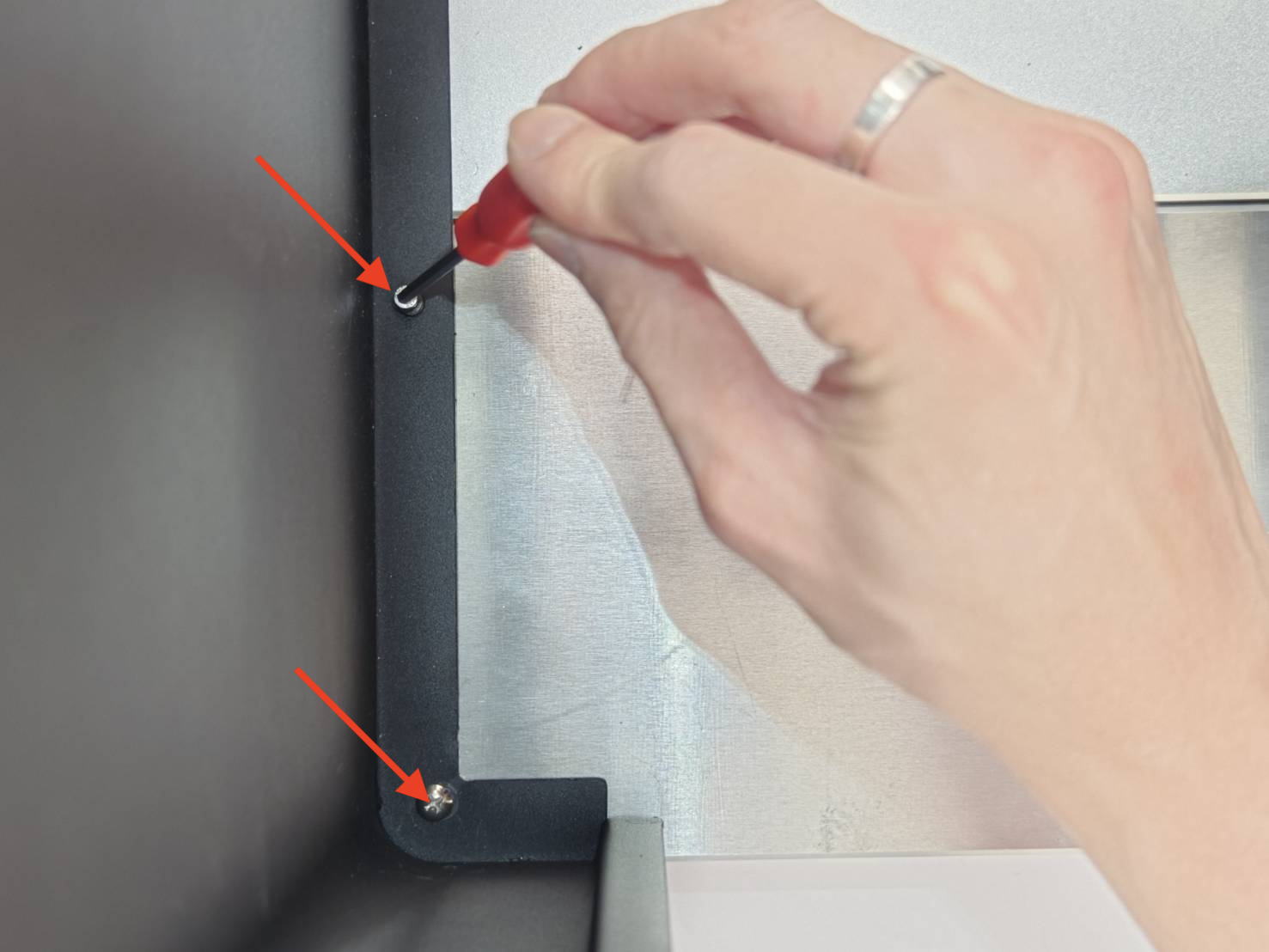

Fixeu quatre cargols, dos a cada costat.
(Assegureu-vos que el panell de guarnició posterior platejat i el peu de guarnició posterior estiguin ben subjectes. Si els cargols no es poden estrènyer, potser haureu d'ajustar la posició del panell de guarnició platejat o del peu de guarnició posterior.)
[S3] [Cargols hexagonals de cap pla M4*12 (3 mm) x 4 unitats]

Pas 12

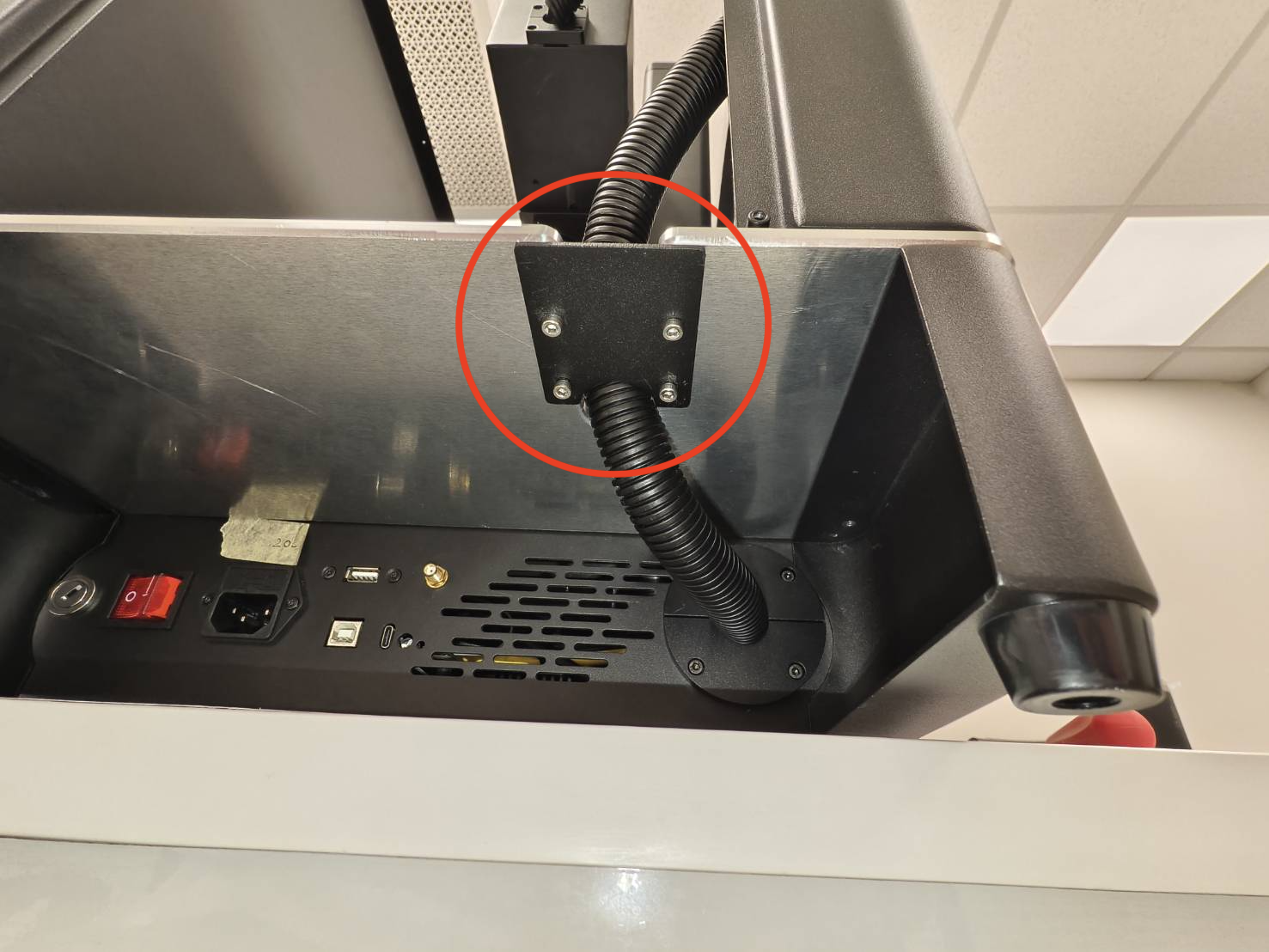

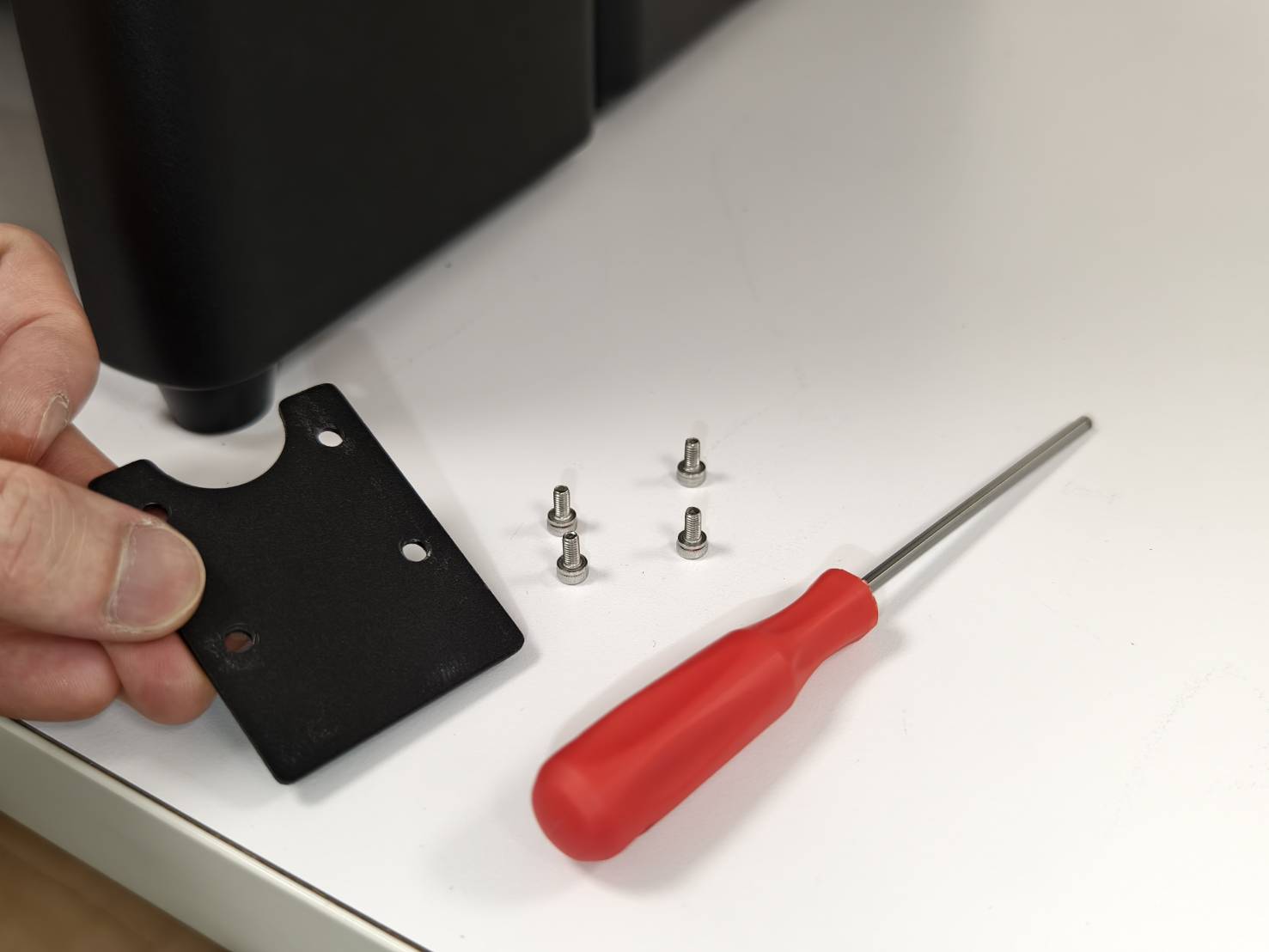

Fixeu la coberta del cable de cinta (H) de baix a dalt.

[S5] [Cargols hexagonals de cap pla M3*6 (2,5 mm) x 4 unitats]

Pas 13

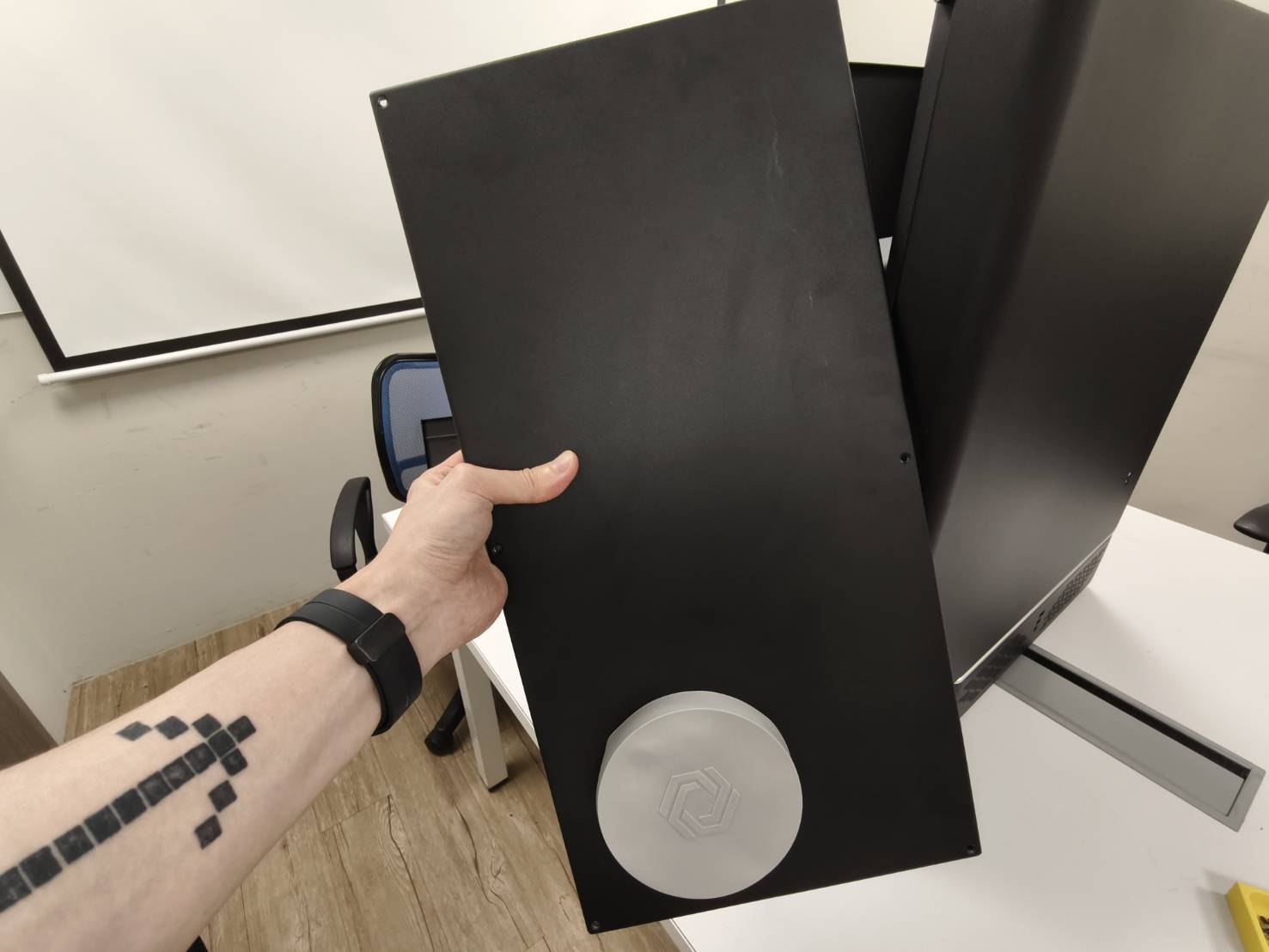

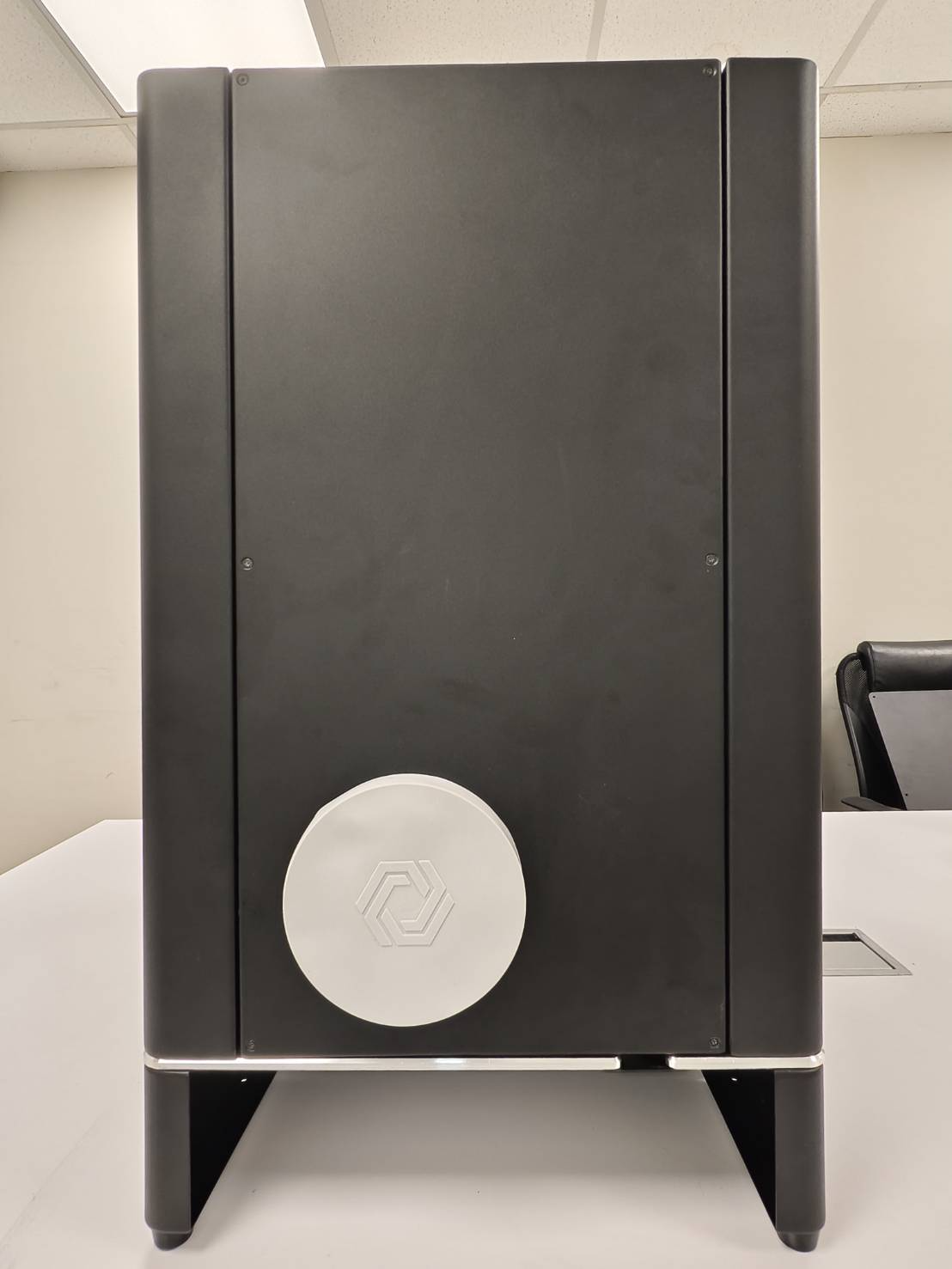

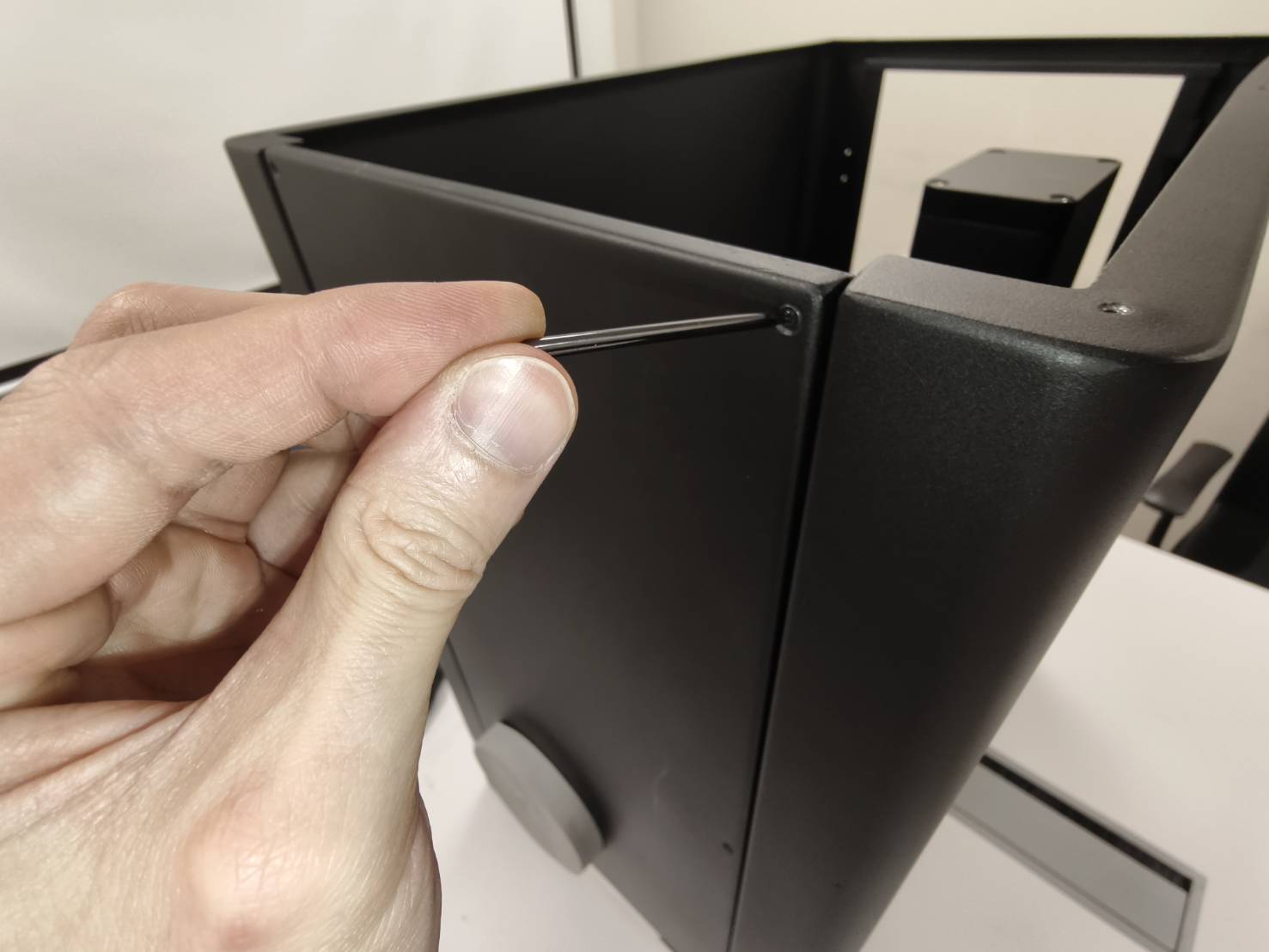

Fixeu la placa de la coberta posterior (E) amb 6 cargols T8 (S1).

Pas 14

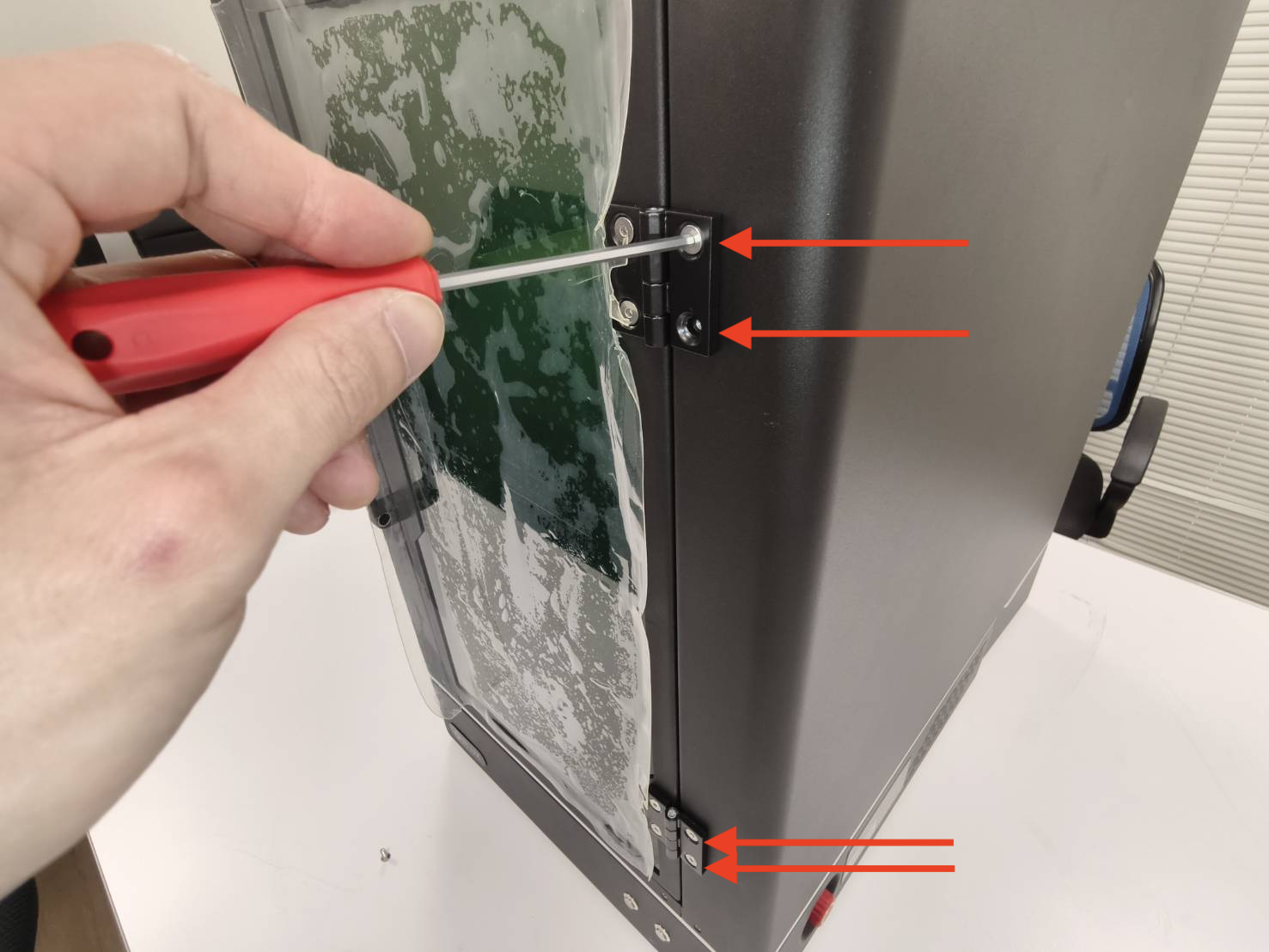

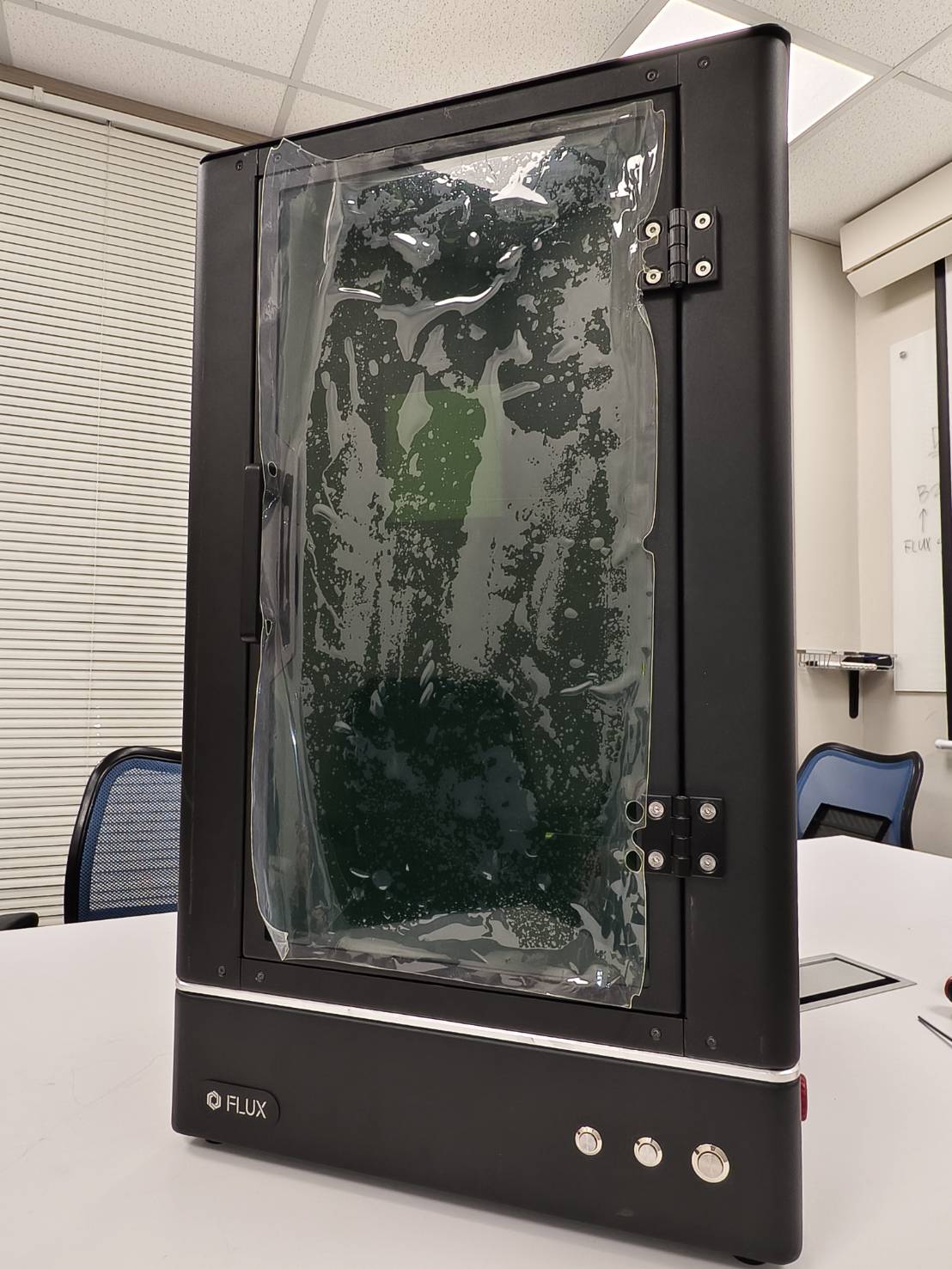

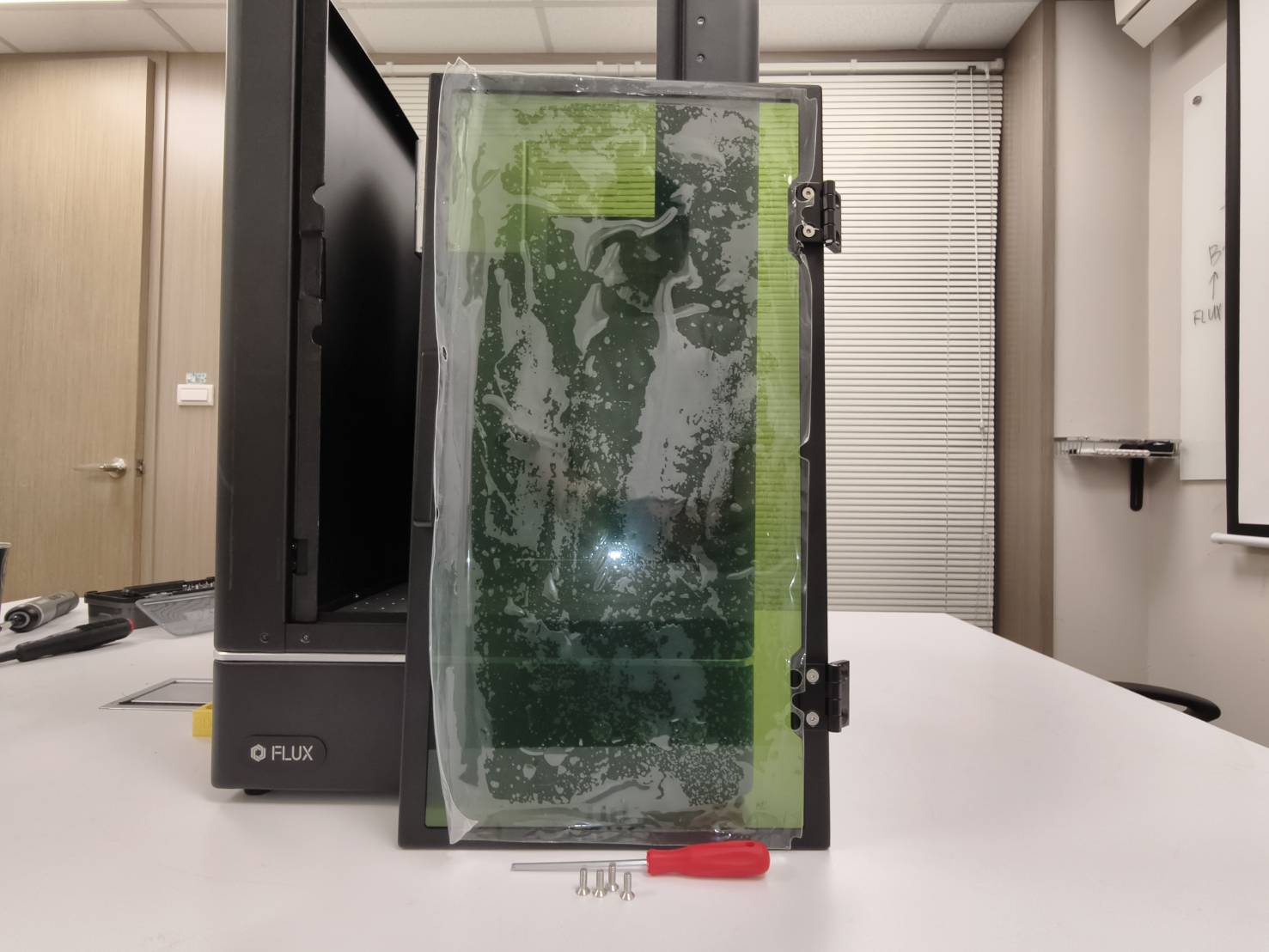

Fixeu la porta frontal (D).

[S4] [Cargols hexagonals de cap avellanat M4*10 (3 mm) x 4 unitats]

Pas 15

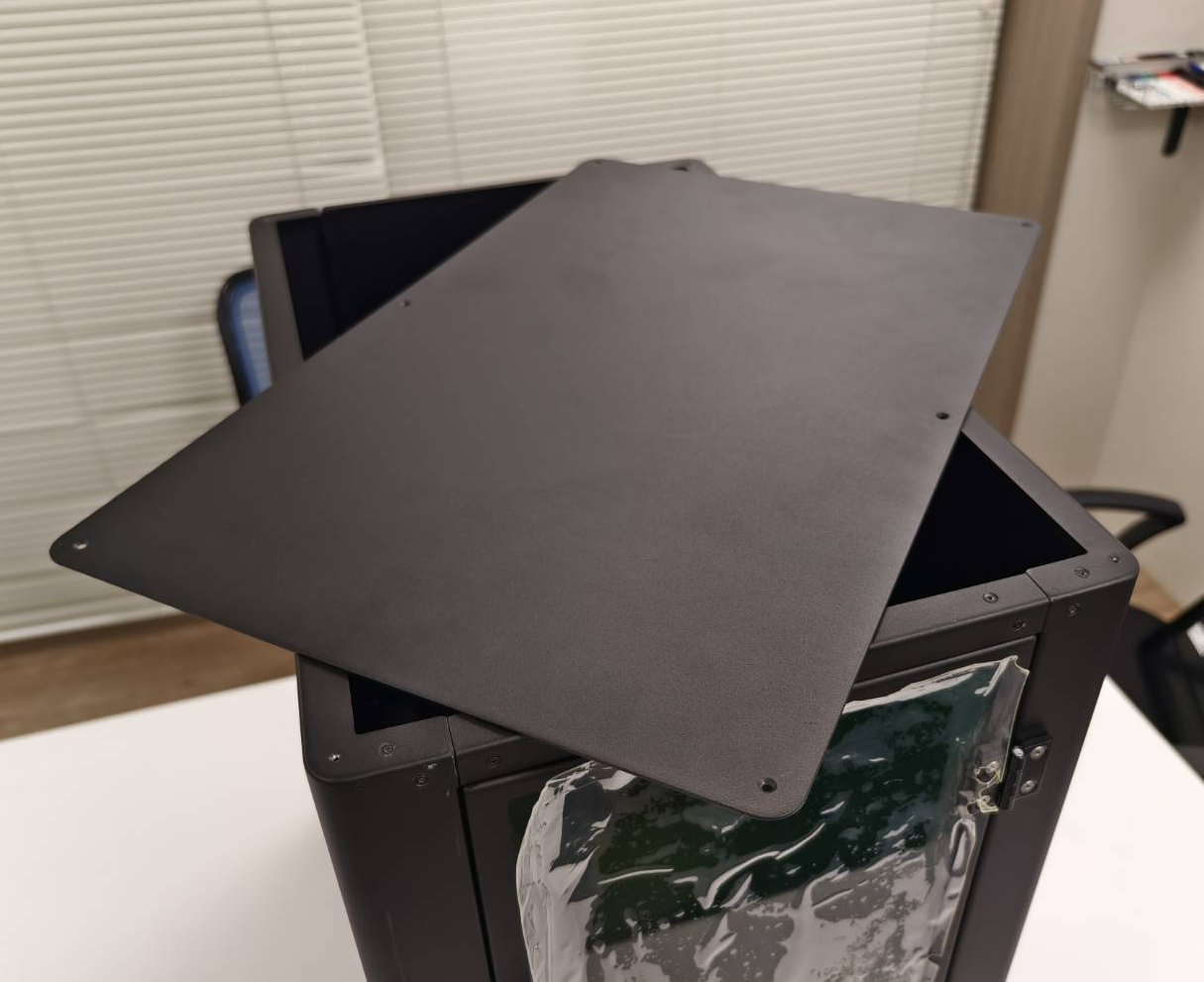

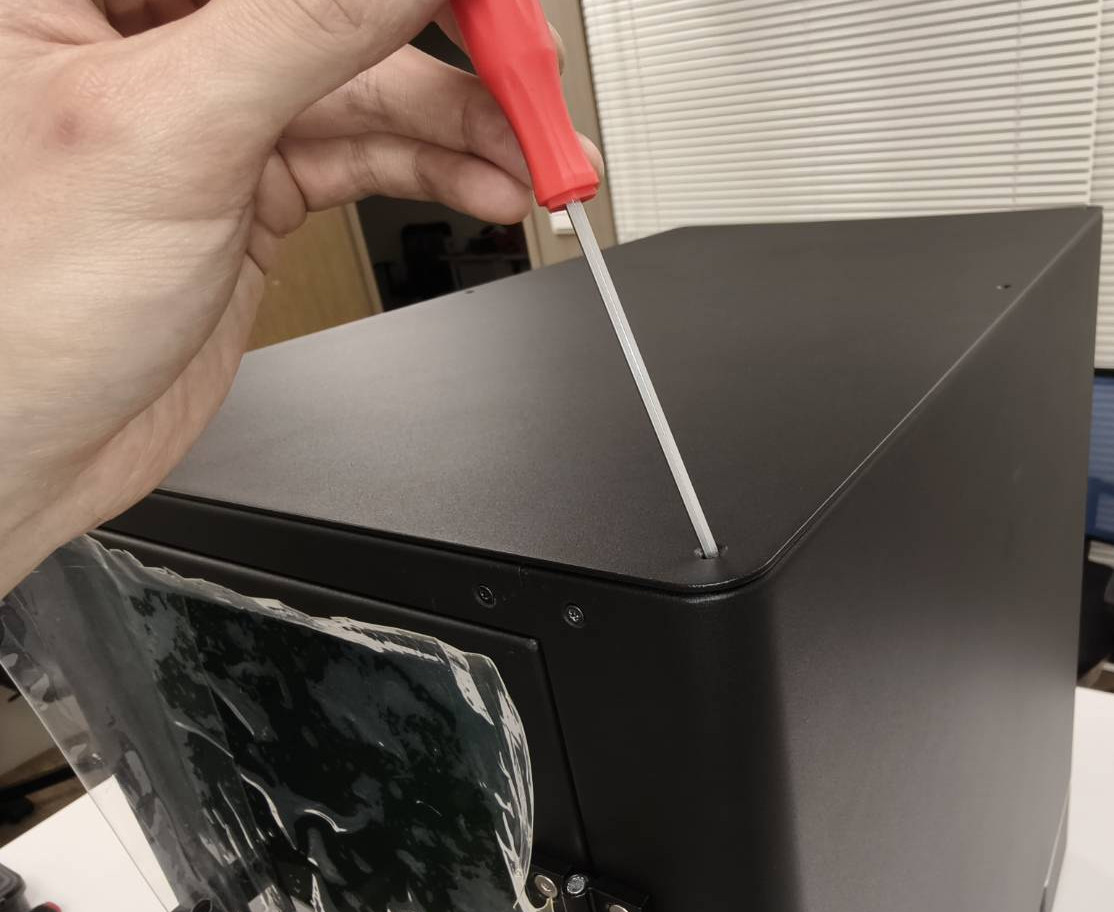

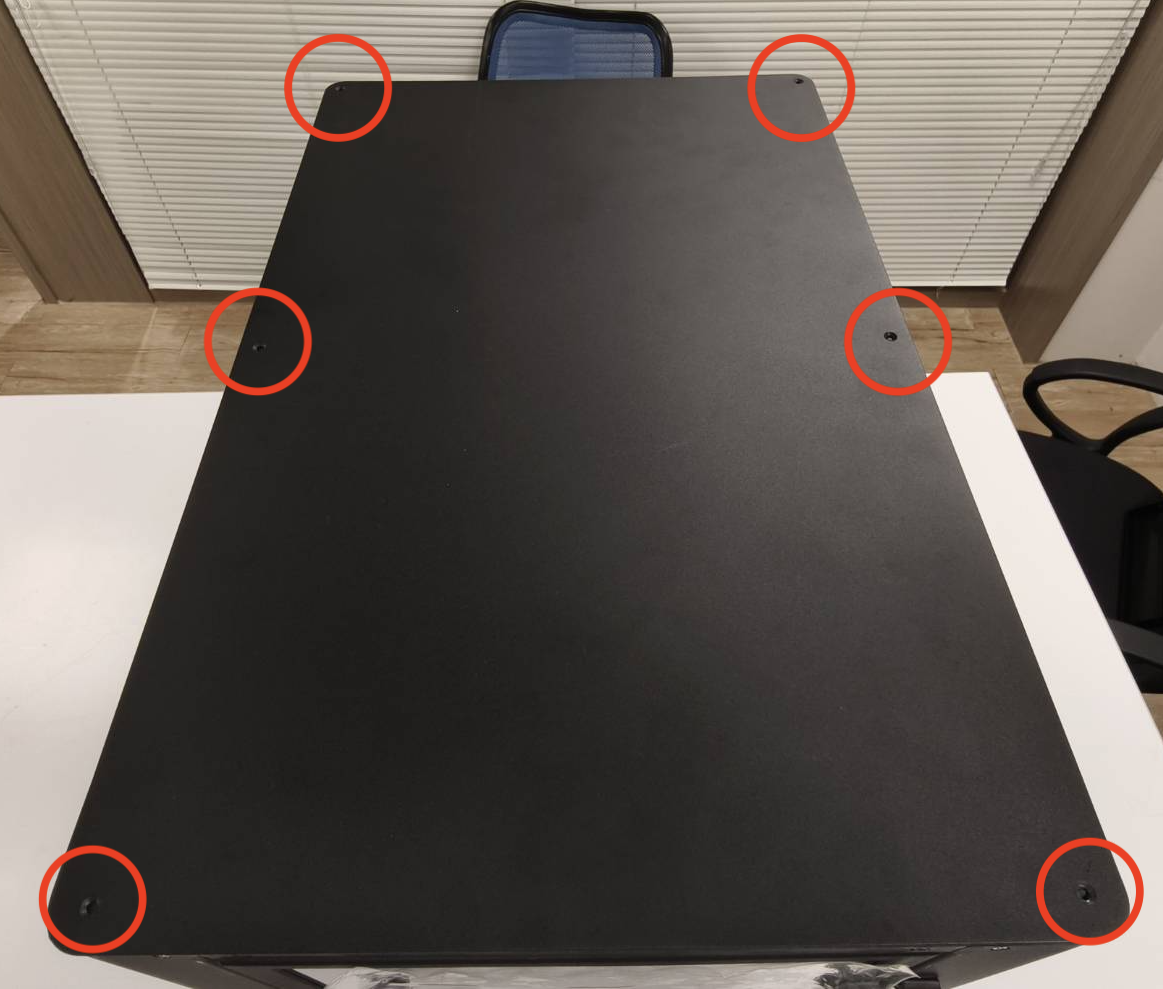

Fixeu la coberta superior (I) a la màquina.

[S2] [Cargols hexagonals de cap pla M4*8 x 6 unitats]

Pas 16

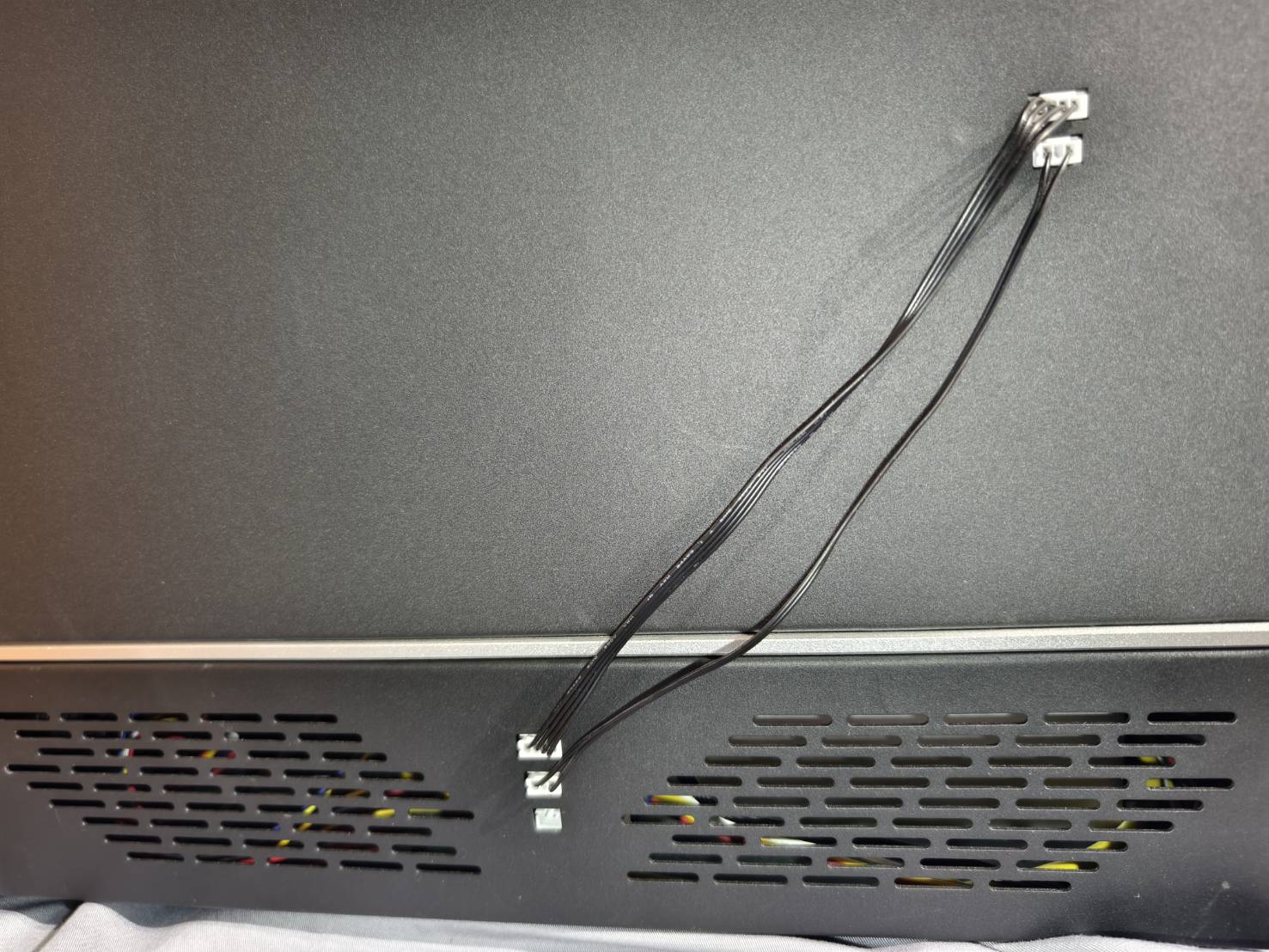

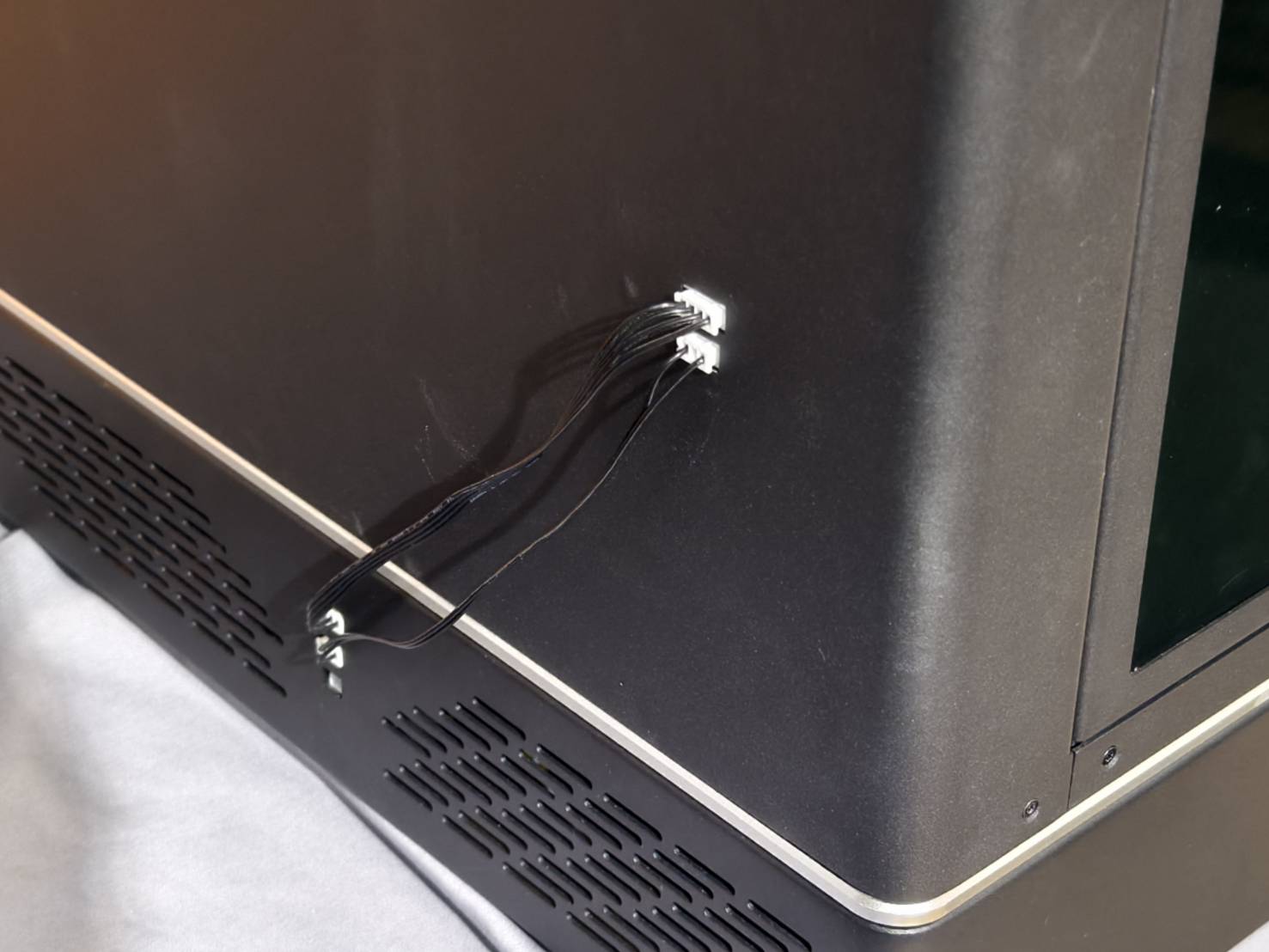

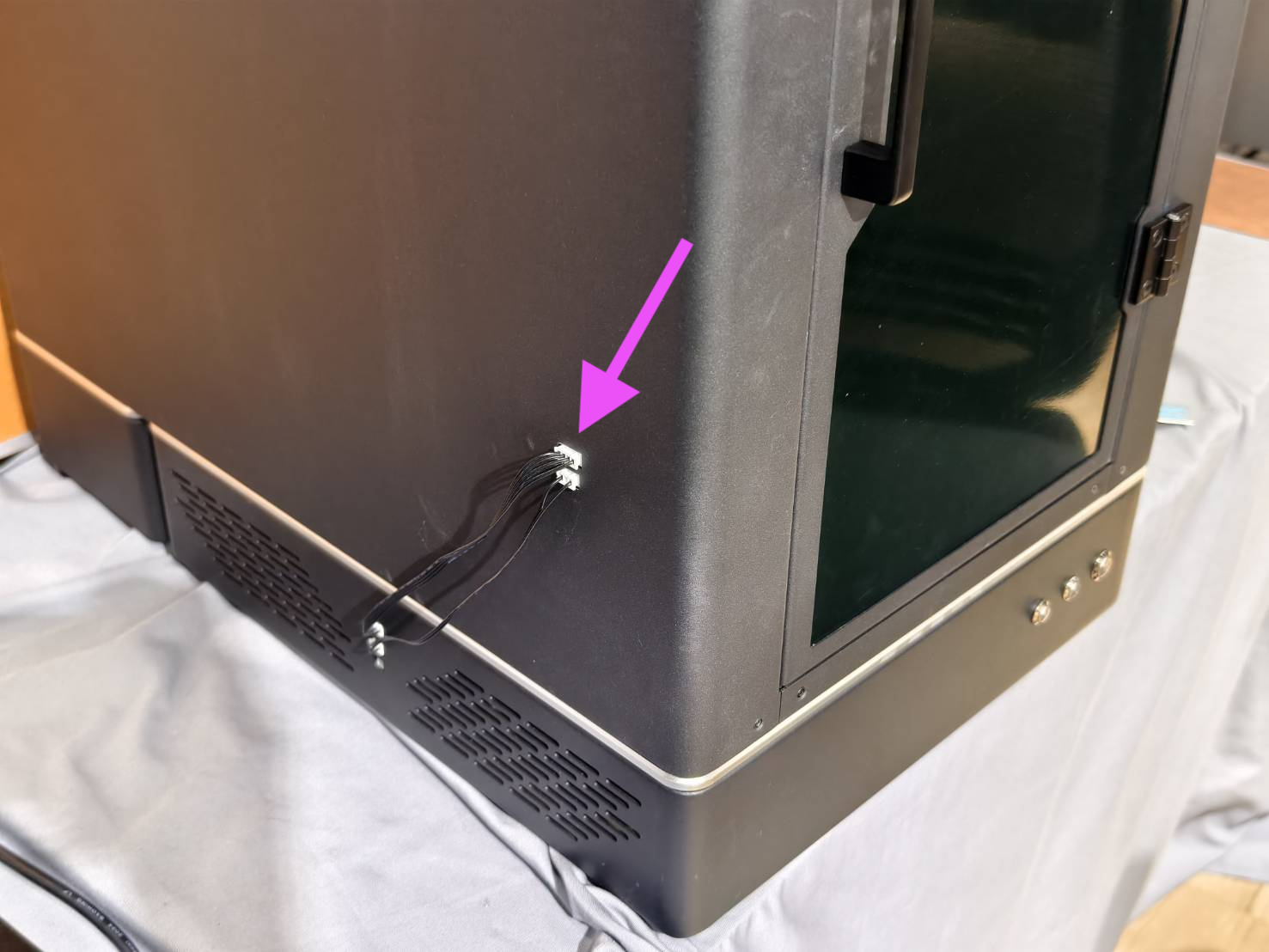

Connecteu els dos cables subministrats (J i K) al costat esquerre de la màquina.
