4-16 Calibratge avançat de la càmera

⚠︎ Abans de començar, assegureu-vos que el vostre Beam Studio i el firmware del beamo II estiguin actualitzats a les últimes versions.

Descripció

Aquest article us guia a través del procediment de Calibratge Avançat de la Càmera.


Quan cal calibrar el mòdul de la càmera

• Després que el sistema hagi estat reflaixat.
• Si el mòdul de la càmera ha estat substituït o reposicionat.
• Si la previsualització capturada de la càmera apareix distorsionada o anormal.

Pas 1 – Verificar les versions del programari i del firmware

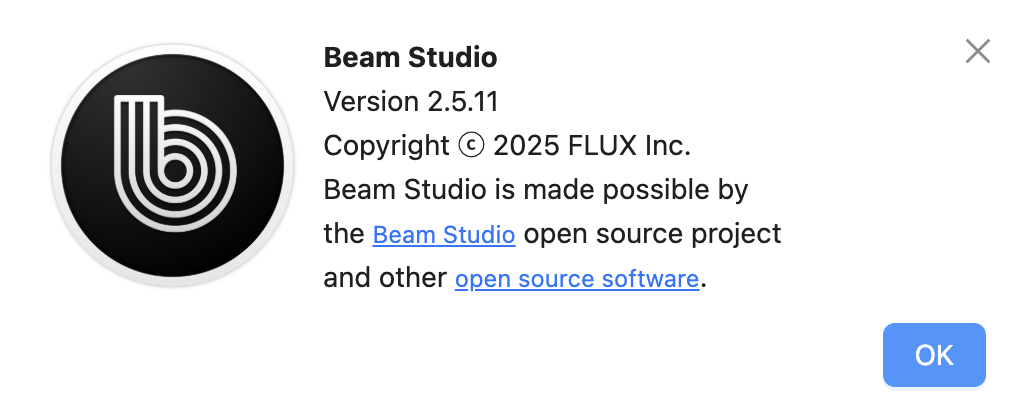

Versió de Beam Studio requerida: 2.5.11 o posterior

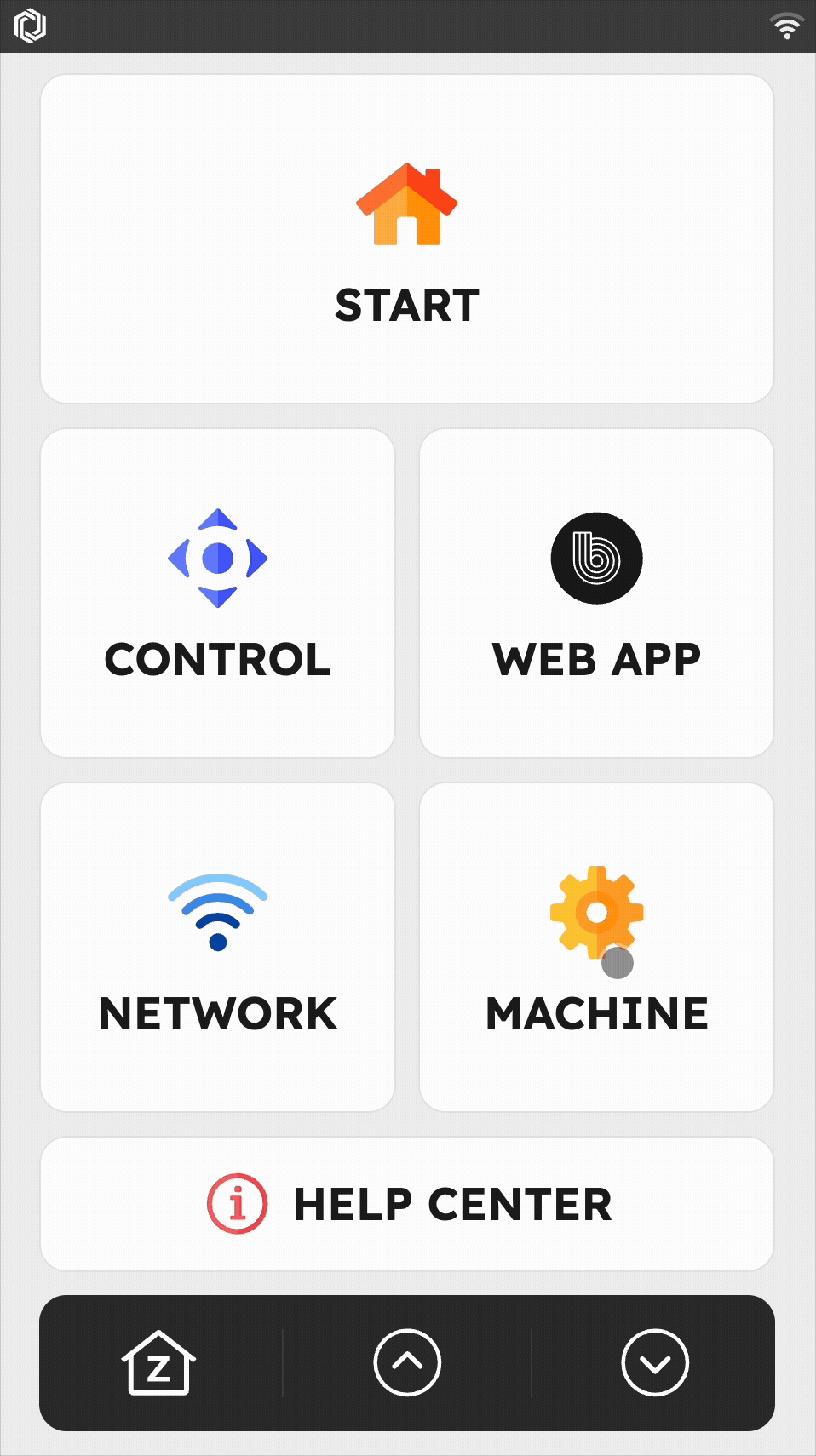

Versió de firmware requerida: 6.1.6 o posterior

Pas 2 – Iniciar el Calibratge Avançat de la Càmera

A la barra d'eines superior, navegueu a:

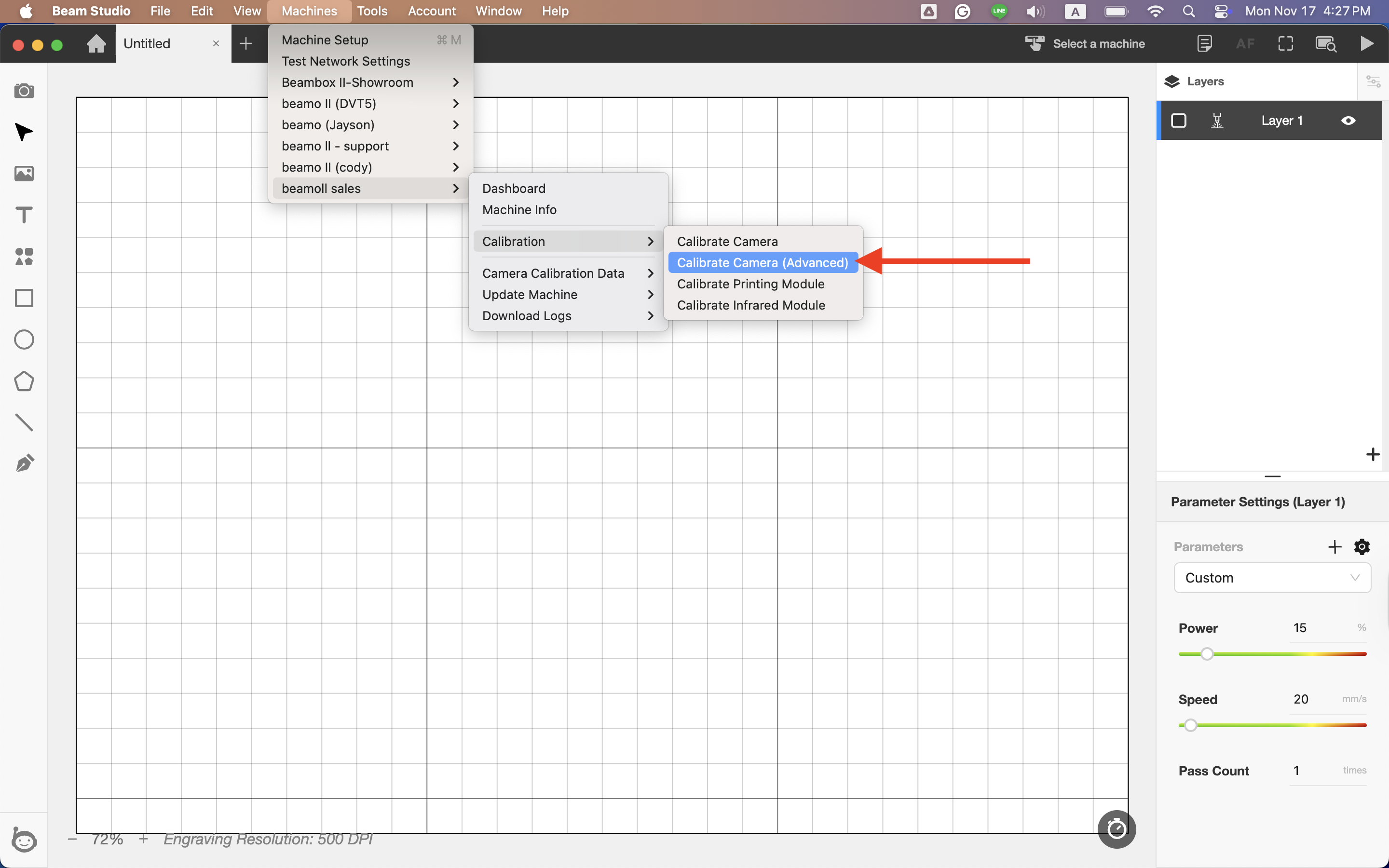

Màquina → [Nom de la vostra màquina] → Calibratge → Calibratge de la Càmera (Avançat)

Pas 3 – Preparar el full d'escaquer

Materials necessaris:
Un full de paper blanc A4

Imprimiu el patró de calibratge:
Descarregueu el patró de calibratge i imprimiu-lo en paper A4.

Pas 4 – Posicionar el tauler d'escacs

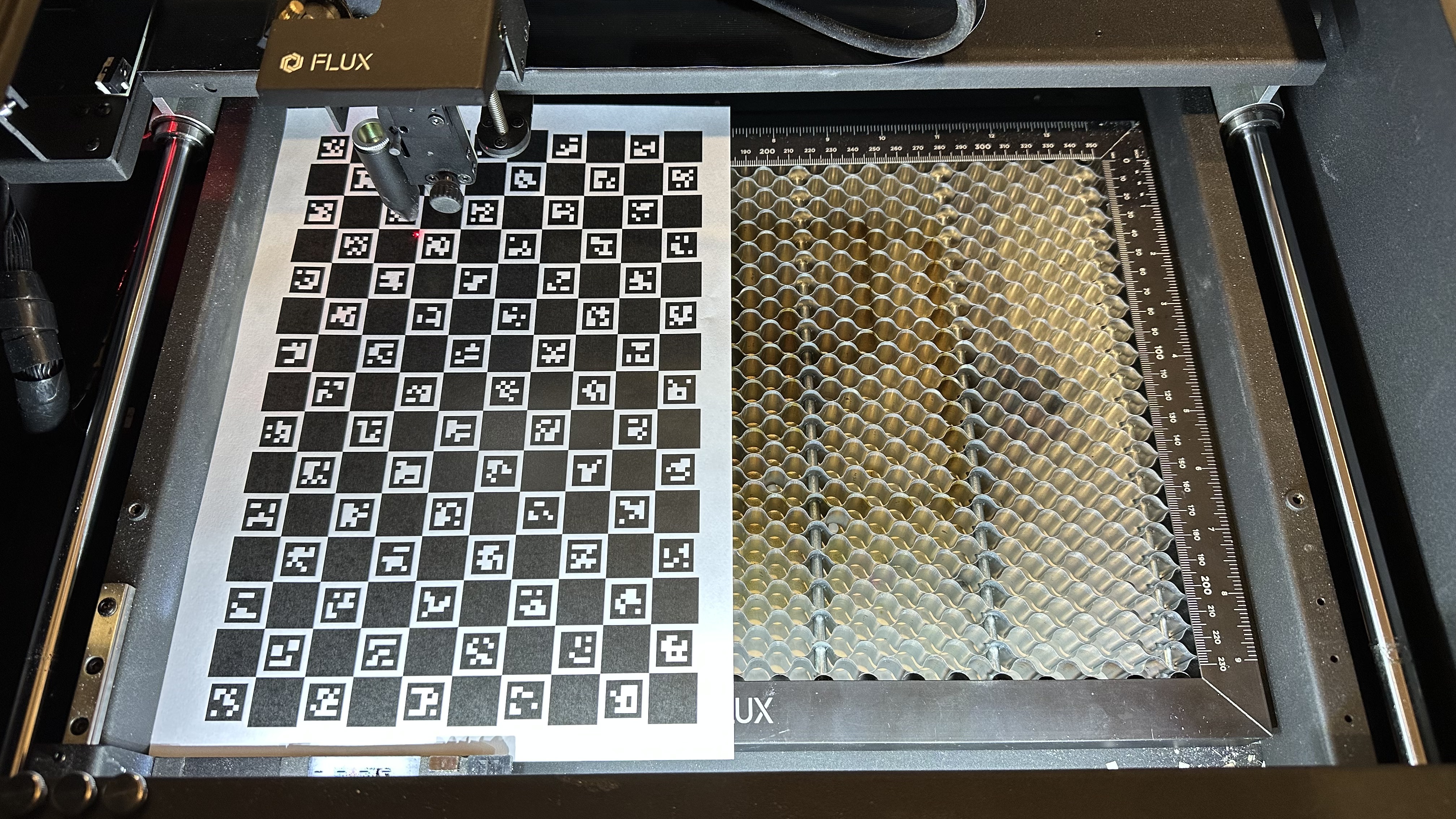

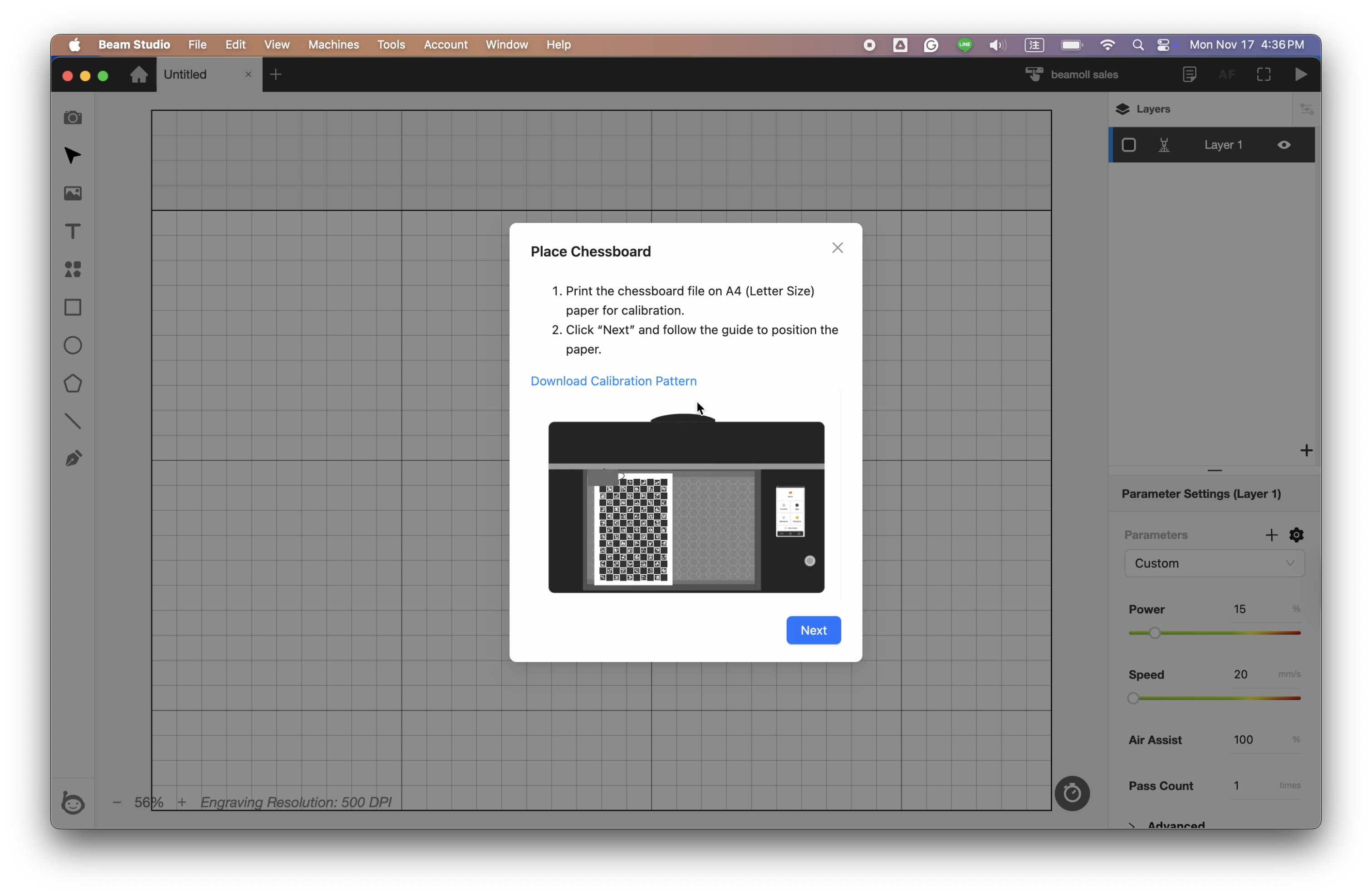

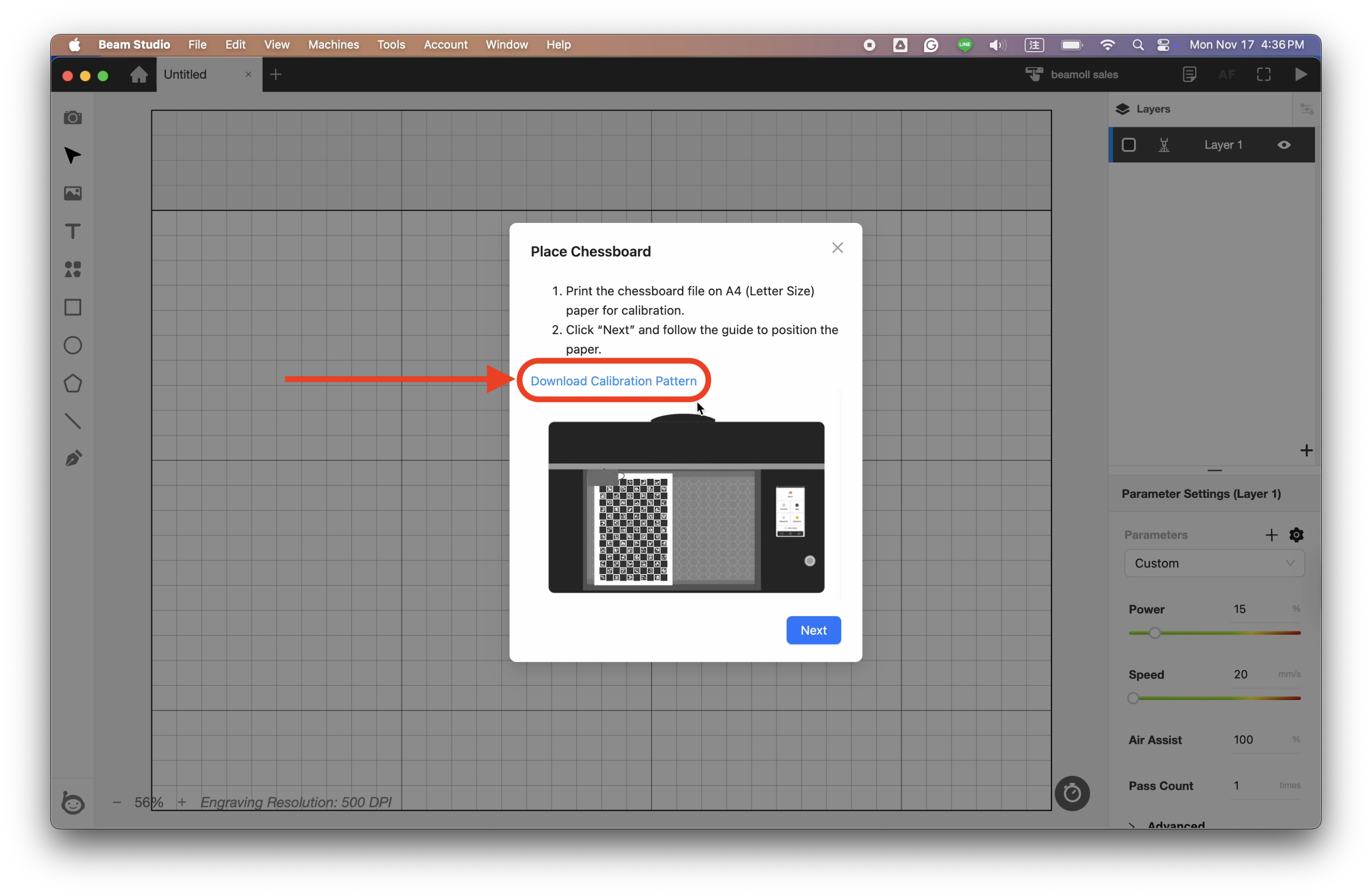

4-1 Col·loqueu el tauler d'escacs imprès verticalment al costat esquerre de l'àrea de treball.

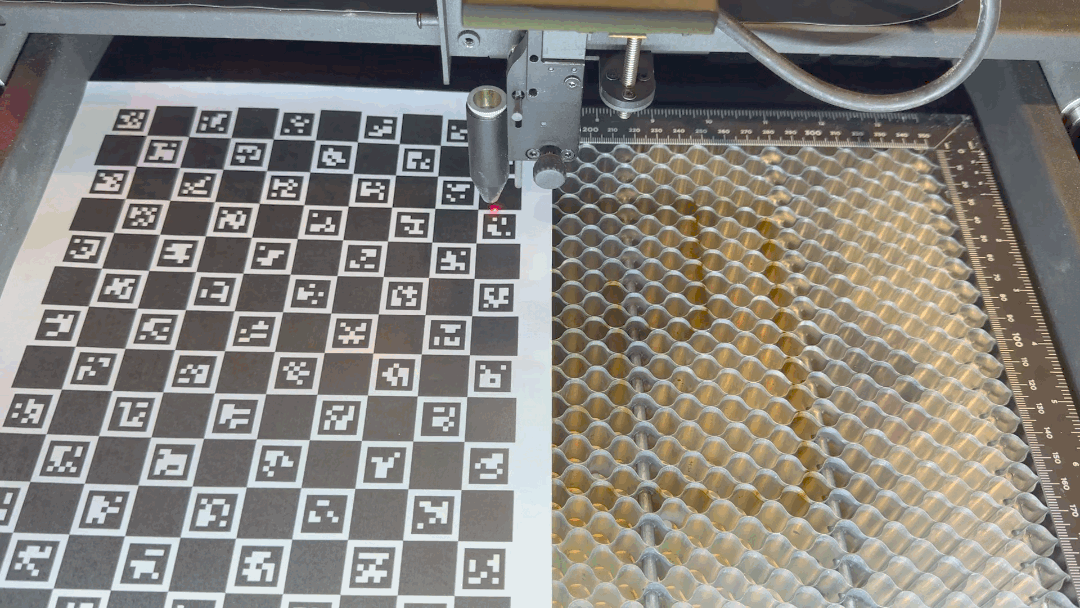

4-2 Moveu el capçal làser sobre el patró de calibratge, baixeu la sonda per realitzar l'enfocament i feu clic a "Següent".

Pas 5 – Capturar el patró de calibratge (esquerra)

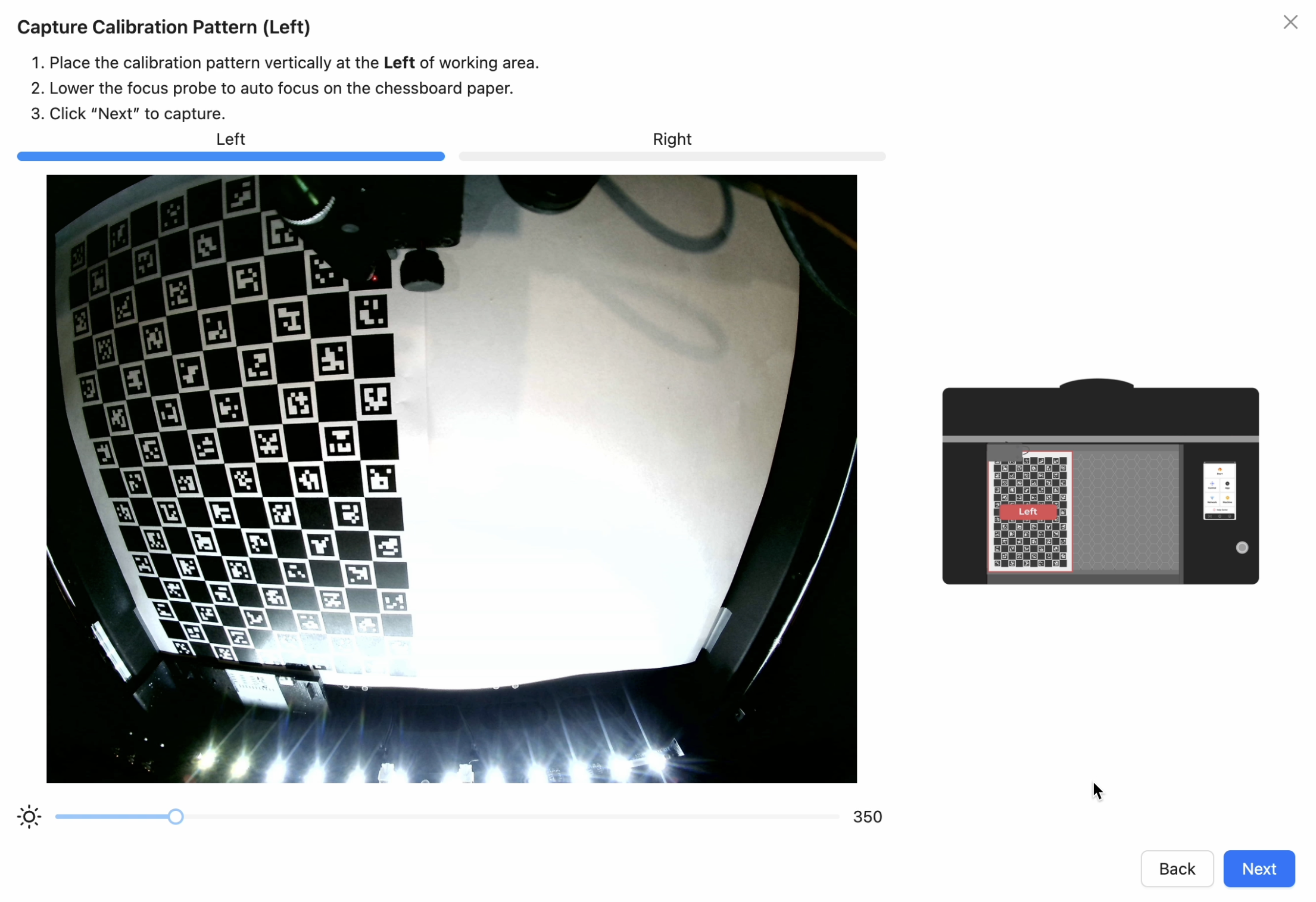

Assegureu-vos que el patró sigui completament visible a la previsualització i, a continuació, feu clic a "Següent".

Pas 6 – Capturar el patró de calibratge (dreta)

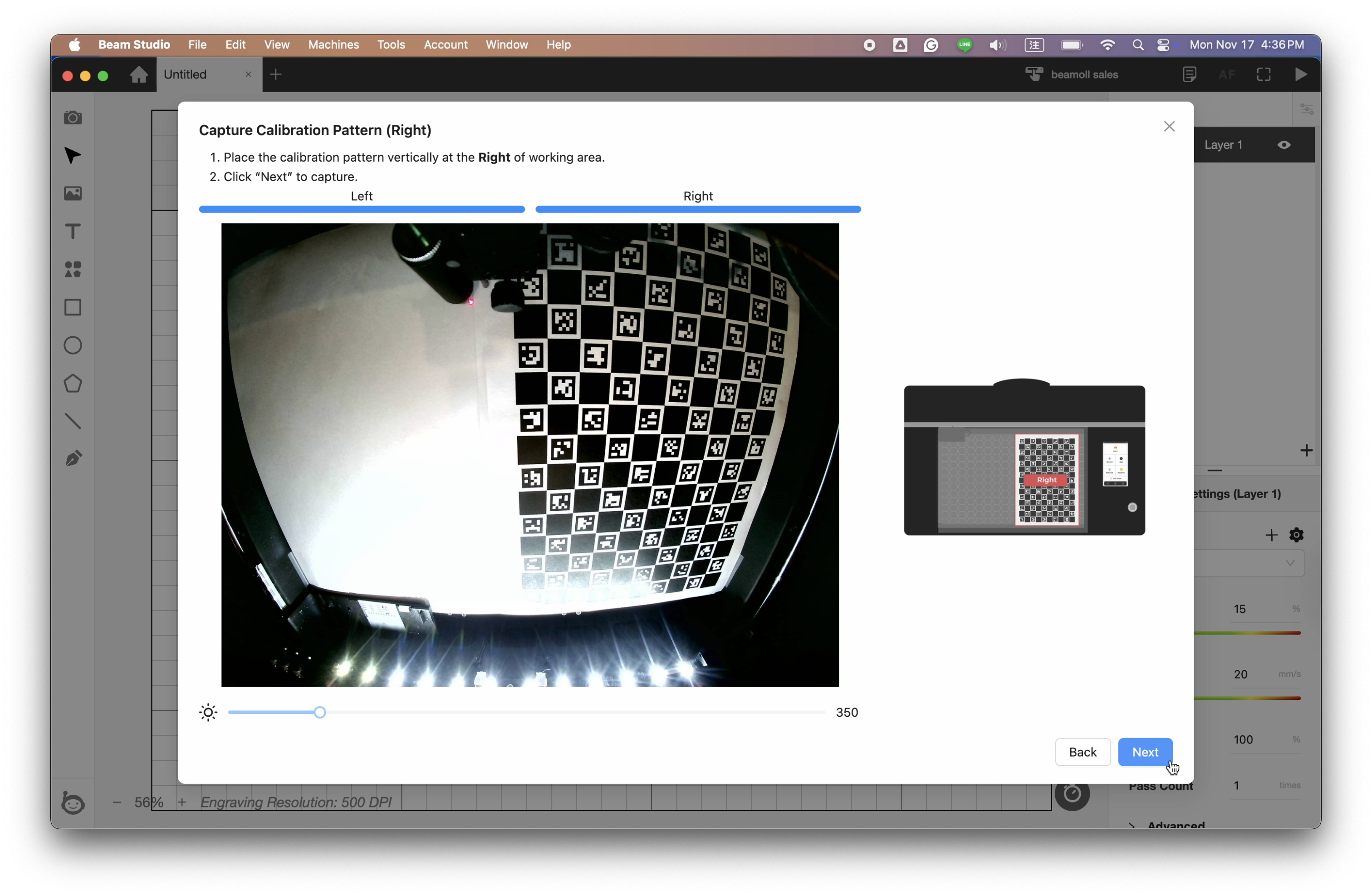

Col·loqueu el patró de calibratge verticalment al costat dret de l'àrea de treball.

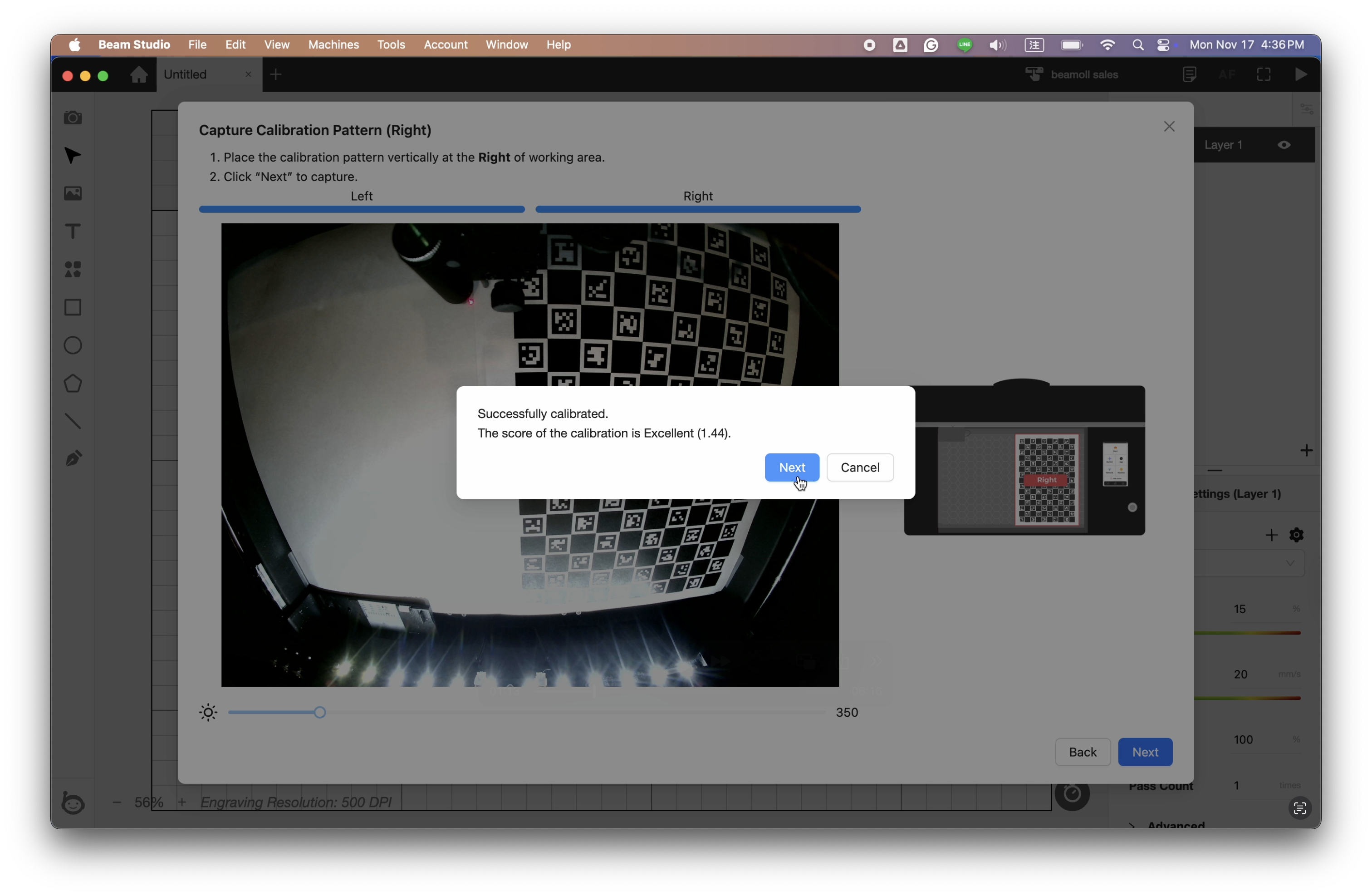

Quan sigui completament visible a la previsualització, feu clic a "Següent".Un cop la puntuació de calibratge mostri Excel·lent, procediu fent clic a "Següent".
Si apareix una puntuació anormal, torneu a fer la fotografia fins a obtenir un resultat vàlid.

Pas 7 – Gravar les marques de calibratge

7-1 Prepareu dos fulls de paper A4 i enganxeu-los amb cinta adhesiva per formar una superfície d'aproximadament 19–28 cm d'alçada i 31–40 cm d'amplada, o utilitzeu una planxa de fusta de color clar de mida similar.

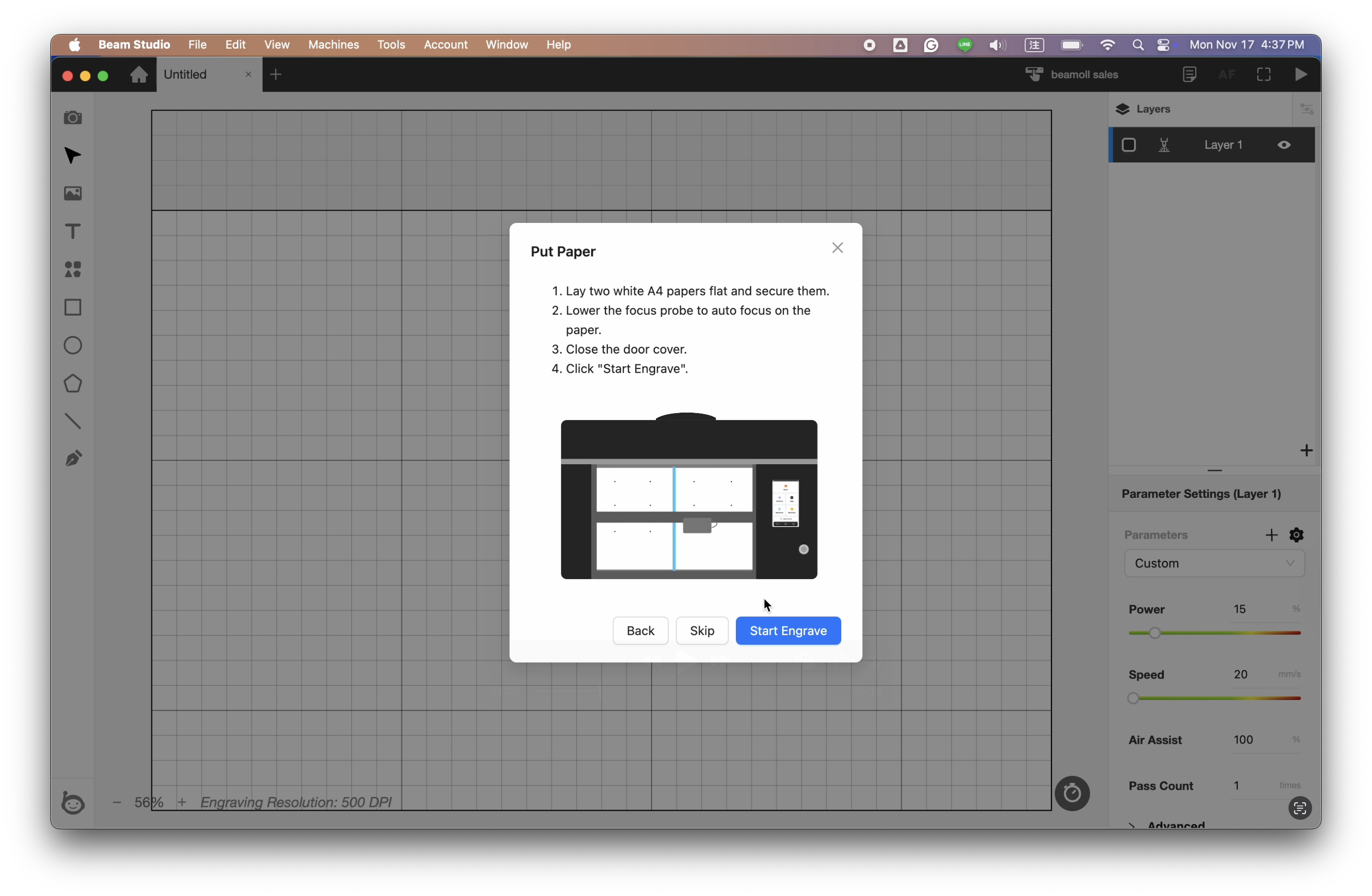

7-2 Col·loqueu el full preparat dins de la màquina i fixeu les quatre cantonades amb cinta de pintor.

7-3 Feu clic per començar a gravar les marques de calibratge.

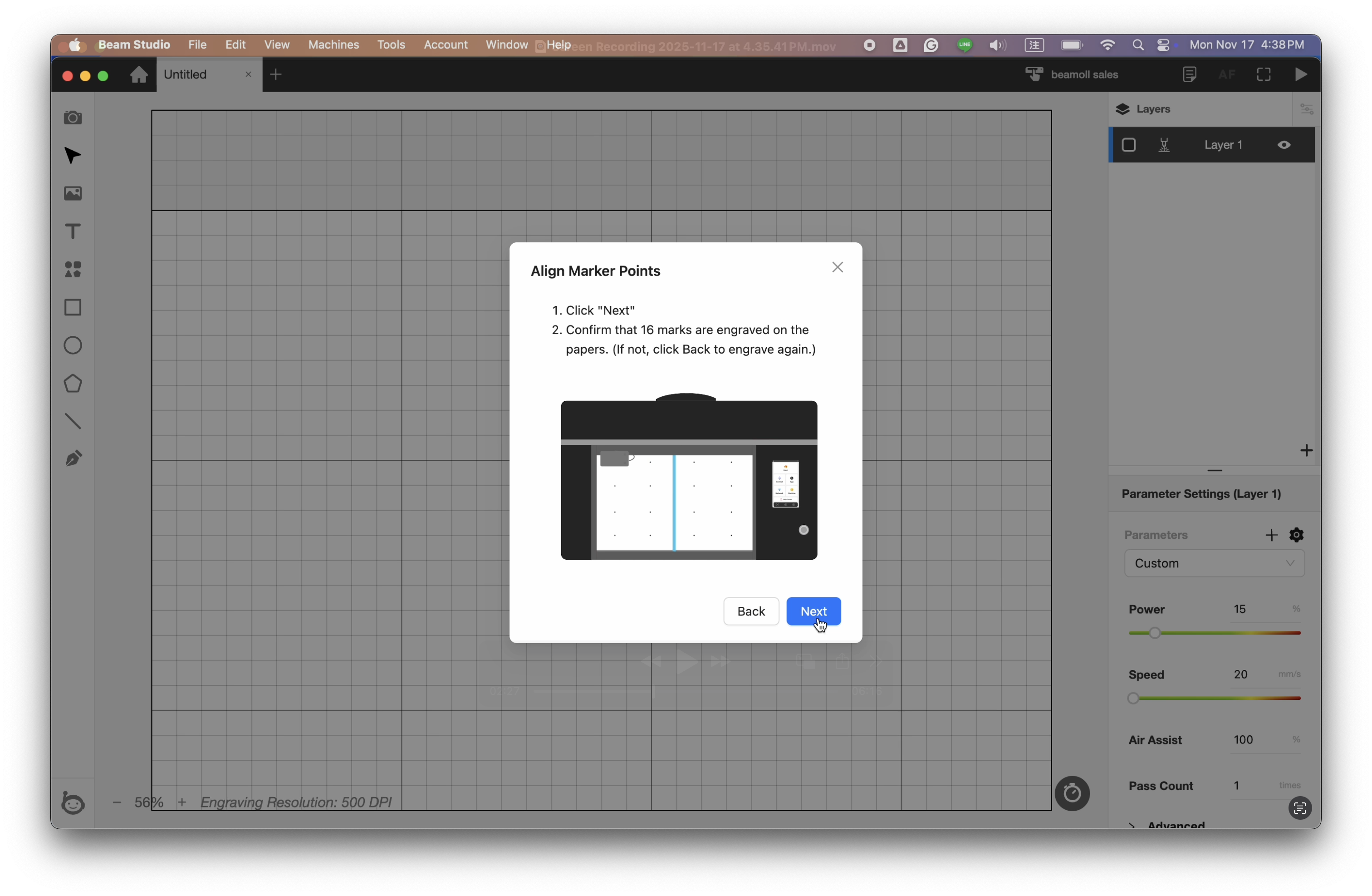

7-4 Després de confirmar que s'han gravat els 16 punts, feu clic a "Següent".

Pas 8 – Alinear els punts de marcatge

Amplieu, reduïu o ajusteu l'exposició segons sigui necessari per alinear acuradament els marcadors vermells de manera que se superposin amb precisió amb els punts gravats.
