4-9 Inspecció del camí òptic

FLUX Support Team
  • Actualització

Descripció

Aquest article us guiarà sobre com comprovar ràpidament el camí òptic i determinar si cal ajustar-lo.

Pas 1

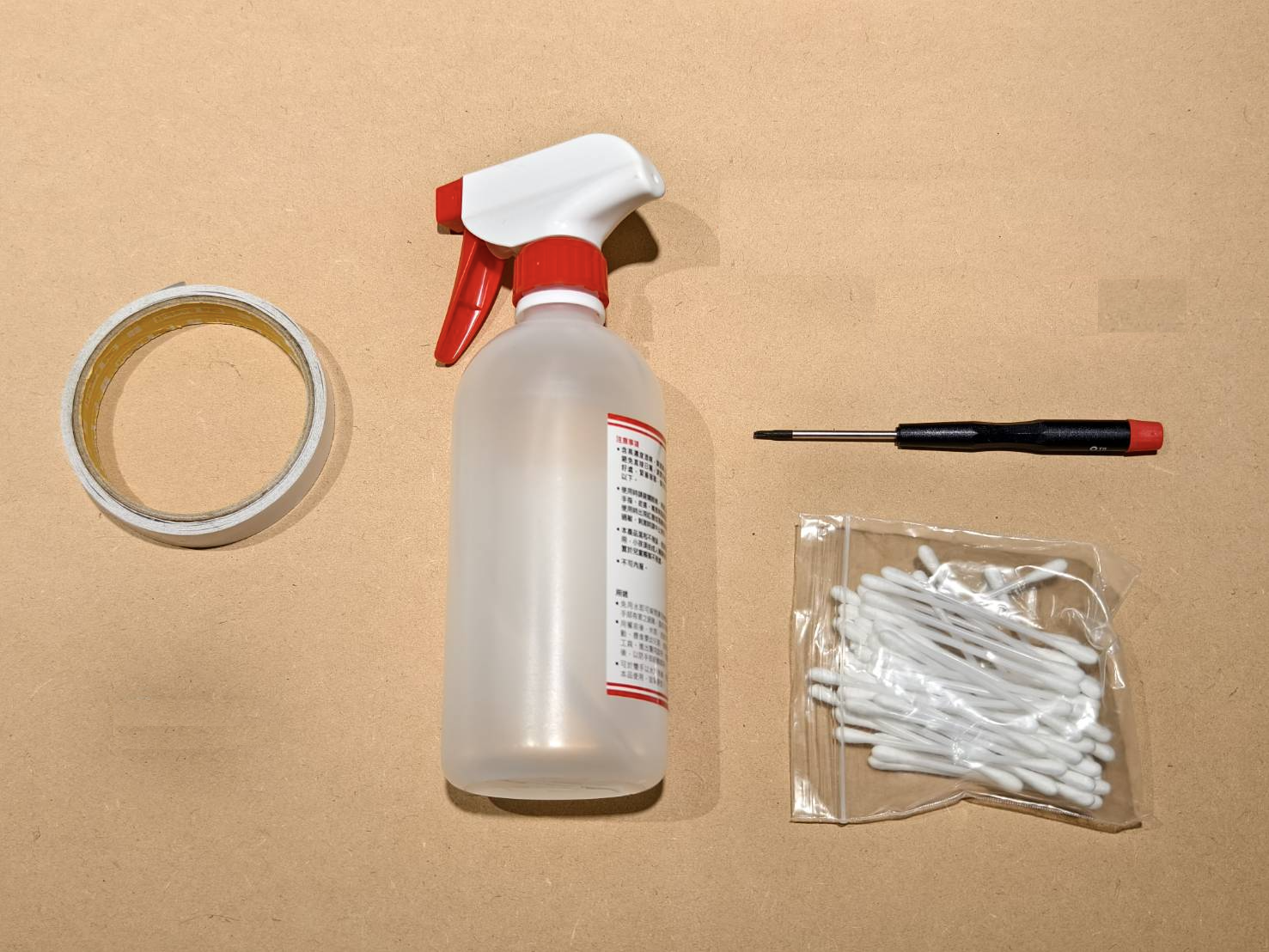

Prepareu les eines següents.

  1. Cinta de doble cara
  2. Esprai desinfectant / Esprai d'alcohol
  3. Tornavís Torx T8
  4. Bastonets de cotó

Pas 2

Familiaritzeu-vos amb com fer un pols de manera segura.

A. Engegueu la màquina.
B. Tanqueu la tapa.
C. Entreu al mode de manteniment i espereu que el procés d'inicialització hagi finalitzat.

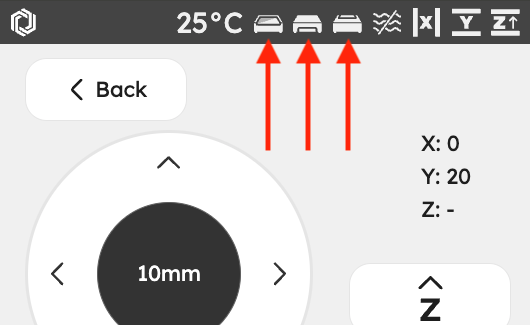

     (Assegureu-vos que les icones de la porta, la coberta posterior i la part inferior estiguin tancades, o no podreu fer un pols.)
D. Localitzeu el botó de pols.
E. Una pulsació = un pols, dues pulsacions = dos polsos, i així successivament.
⚠︎ Feu sempre els polsos amb la tapa de la porta i la coberta posterior tancades.

Pas 3

  • Assegureu-vos que la coberta posterior metàl·lica estigui instal·lada després de netejar el primer mirall.

Pas 4

Realitzarem una comprovació ràpida utilitzant cintes i polsos per veure el camí real del làser CO2 començant des del centre de la plataforma.

Visió general del pas - Centre

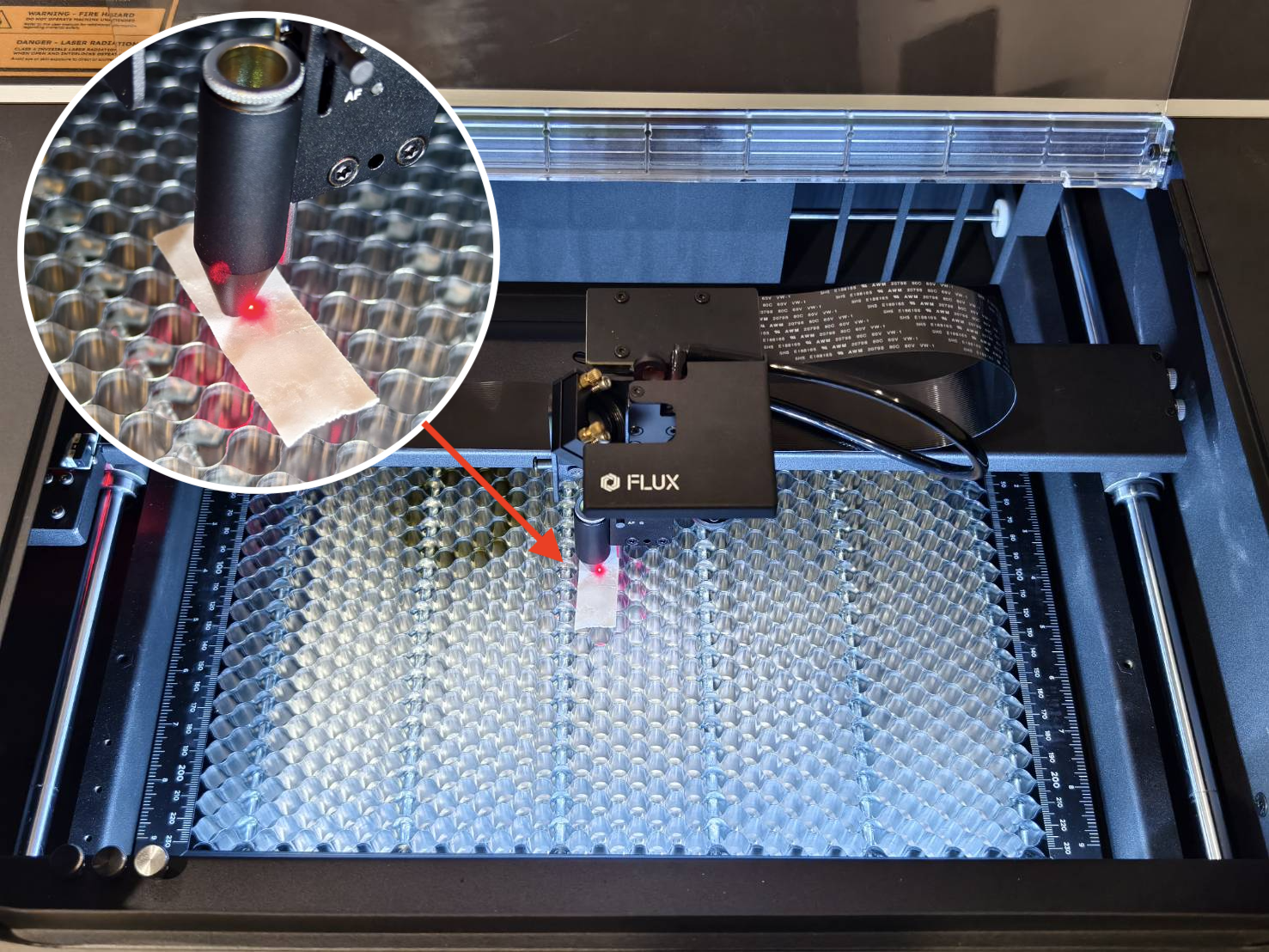

  • Col·loqueu una capa de cinta a la punta del broquet, moveu el capçal làser al centre de la plataforma, tanqueu la porta i feu un pols.


  • Demostració

  • Retireu la cinta i comproveu si el punt és rodó.

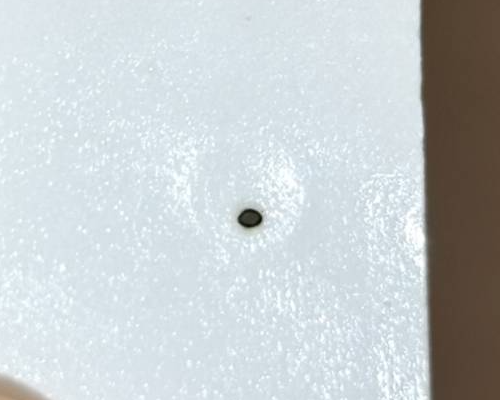

    Bon exemple
    (Rodó i centrat)

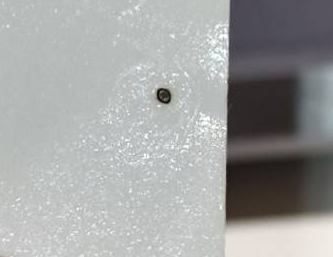

    Exemple acceptable
    (Rodó però lleugerament descentrat)

    Exemple incorrecte (No és rodó o no està centrat)



Determineu el vostre resultat i la següent acció a realitzar:

  • Resultat correcte o acceptable >> Pas 5

Pas 5

Comprovarem l'última posició utilitzant cinta adhesiva i polsos per veure el camí real del làser CO2 a la cantonada inferior dreta de la plataforma.

Resum del pas - Cantonada inferior dreta

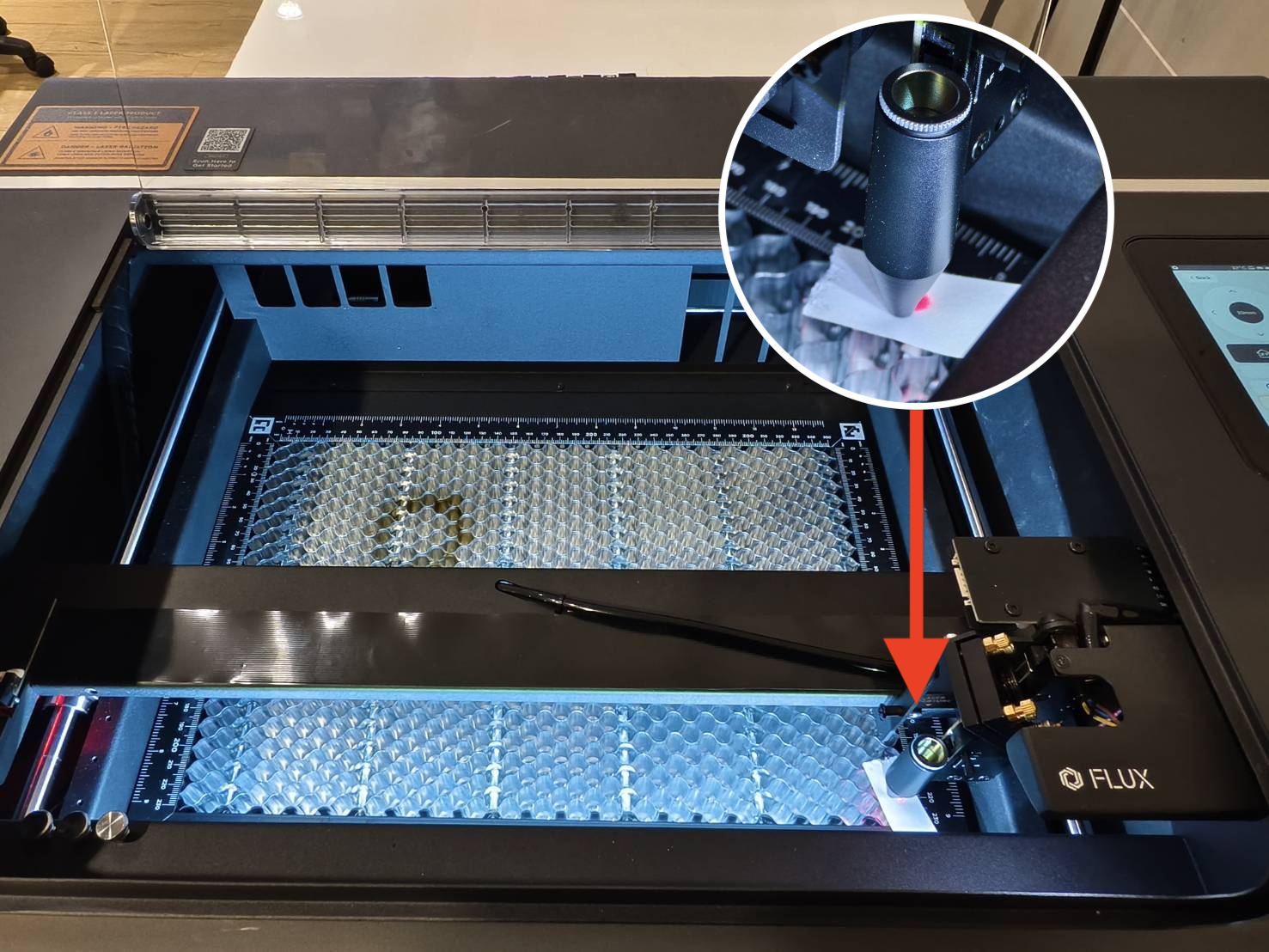

  • Col·loqueu una capa de cinta adhesiva a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la plataforma, tanqueu la porta i feu un pols.



  • Demostració

  • Retireu la cinta i comproveu si el punt és rodó.

    Bon exemple
    (Rodó i centrat)

    Exemple acceptable
    (Rodó però lleugerament descentrat)

    Exemple incorrecte (No és rodó o no està centrat)



Determineu el vostre resultat i la següent acció a realitzar:

  • Resultat correcte o acceptable >> El vostre camí òptic és correcte!

#END
