Aquest article us guiarà sobre com ajustar el camí òptic. Si no esteu segurs de si el vostre camí òptic necessita ajustament, utilitzeu l'enllaç següent per inspeccionar primer el vostre camí. Inspecció del camí òptic
Nota: Algunes fotos utilitzades en aquest article són de l'HEXA, però el mecanisme per al beamo II és el mateix.
Senyals d'un camí òptic desalineat
No es pot tallar el material utilitzant la potència i la velocitat predeterminades a Beam Studio.
Obtenir resultats de gravat deficients on els patrons de gravat en una àrea determinada són més clars o més profunds que en altres àrees, o es tornen més clars o més profunds en una direcció determinada.
La secció de tall del material no és vertical després del tall.

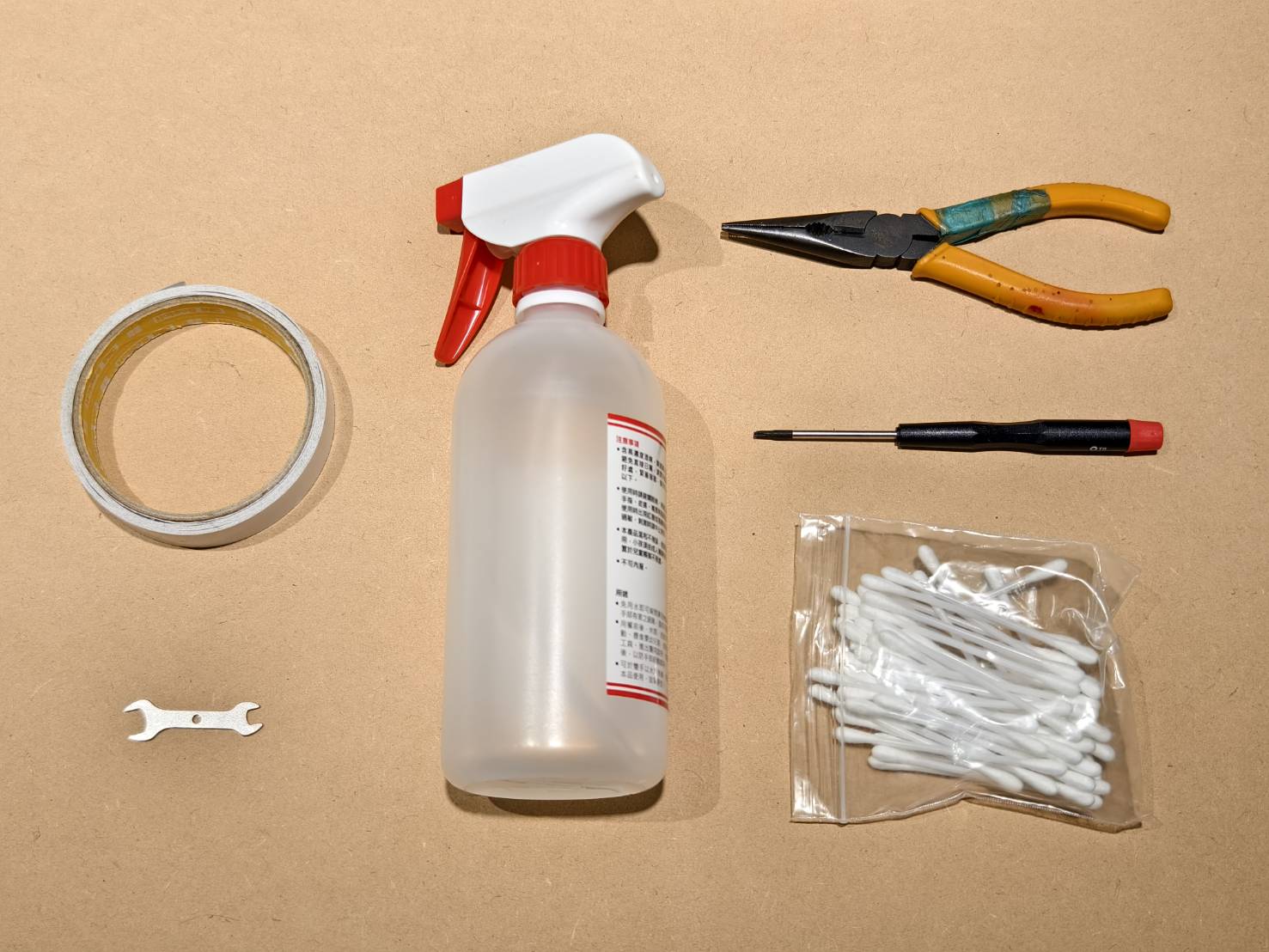

Eines
Prepareu les eines següents.
Cinta de doble cara
Clau de doble cap
Esprai desinfectant / Esprai d'alcohol
Alicates
Tornavís Torx T8
Bastonets de cotó
Pas 1
Familiaritzeu-vos amb com fer un pols de manera segura.

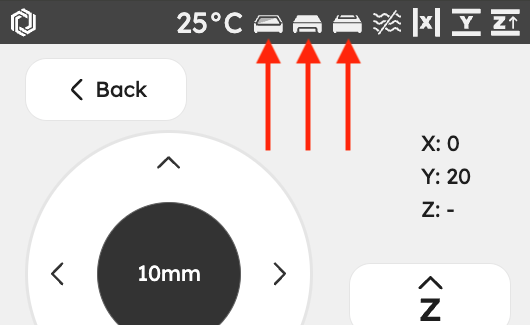

A. Engegueu la màquina. B. Tanqueu la tapa. C. Entreu al mode de manteniment i espereu que el procés d'inicialització finalitzi. (Assegureu-vos que les icones de la porta, la coberta posterior i la part inferior estiguin tancades, o no podreu fer un pols.) D. Localitzeu el botó de pols. E. Una pulsació = un pols, dues pulsacions = dos polsos, i així successivament. ⚠︎ Feu sempre els polsos amb la tapa de la porta i la coberta posterior tancades.
La font d'alimentació del làser està espatllada i s'ha de substituir.
Pas 6

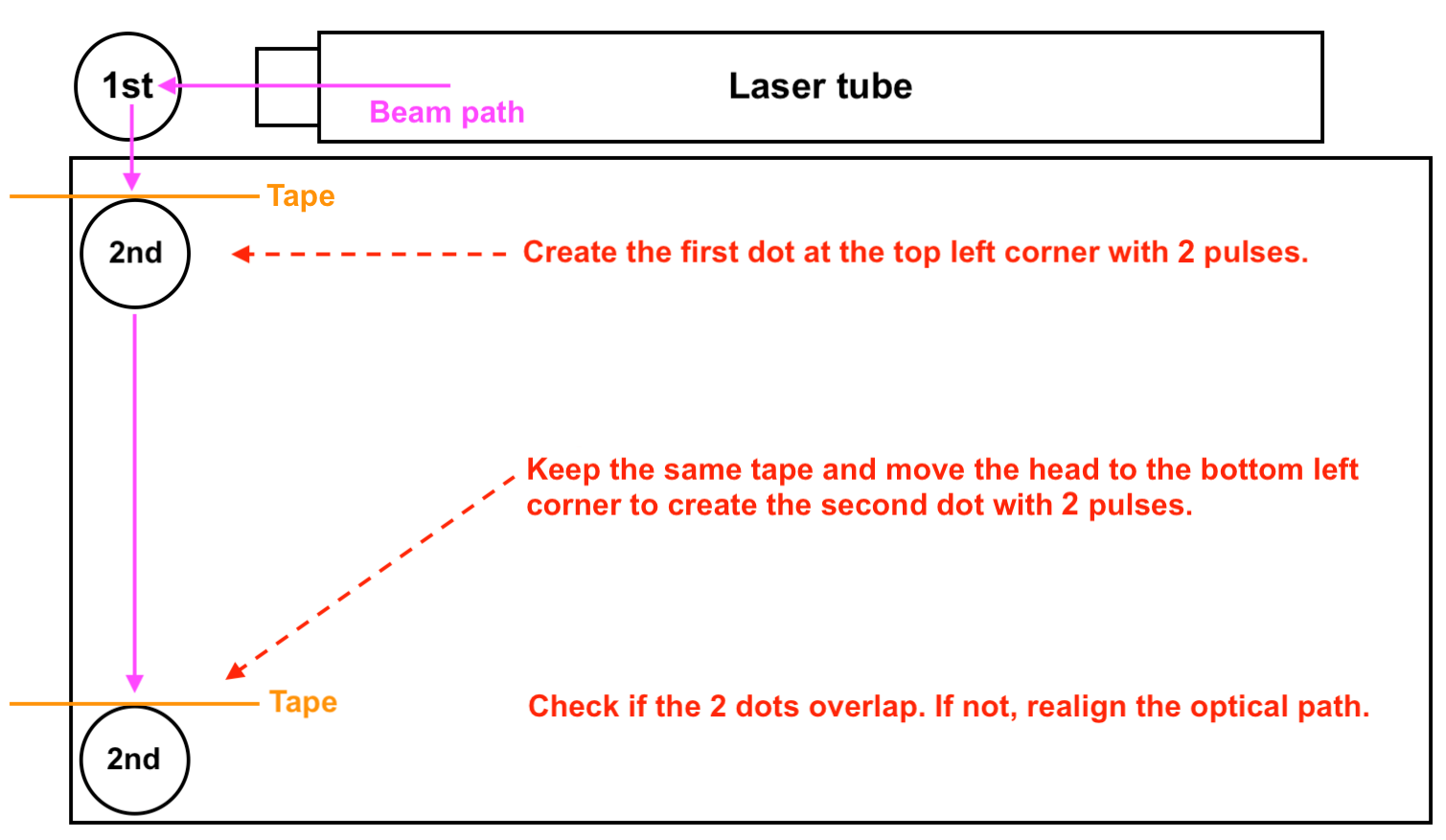

Aquest pas comprova si el camí està alineat des del 1r mirall fins al 2n mirall.
Resum del pas:

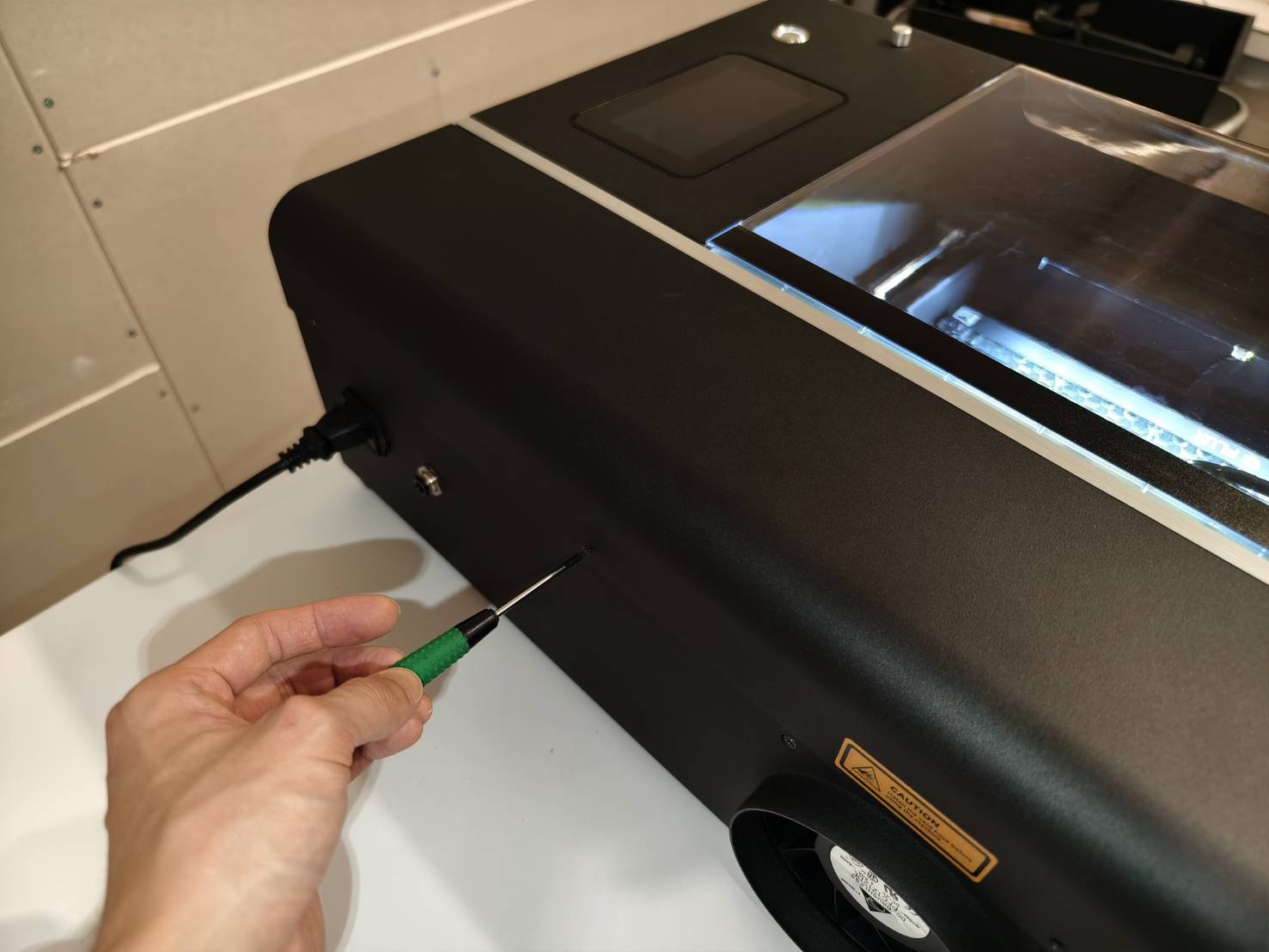

Abans de començar, torneu a instal·lar la tapa posterior i utilitzeu un cargol de moment.
Passos a seguir:

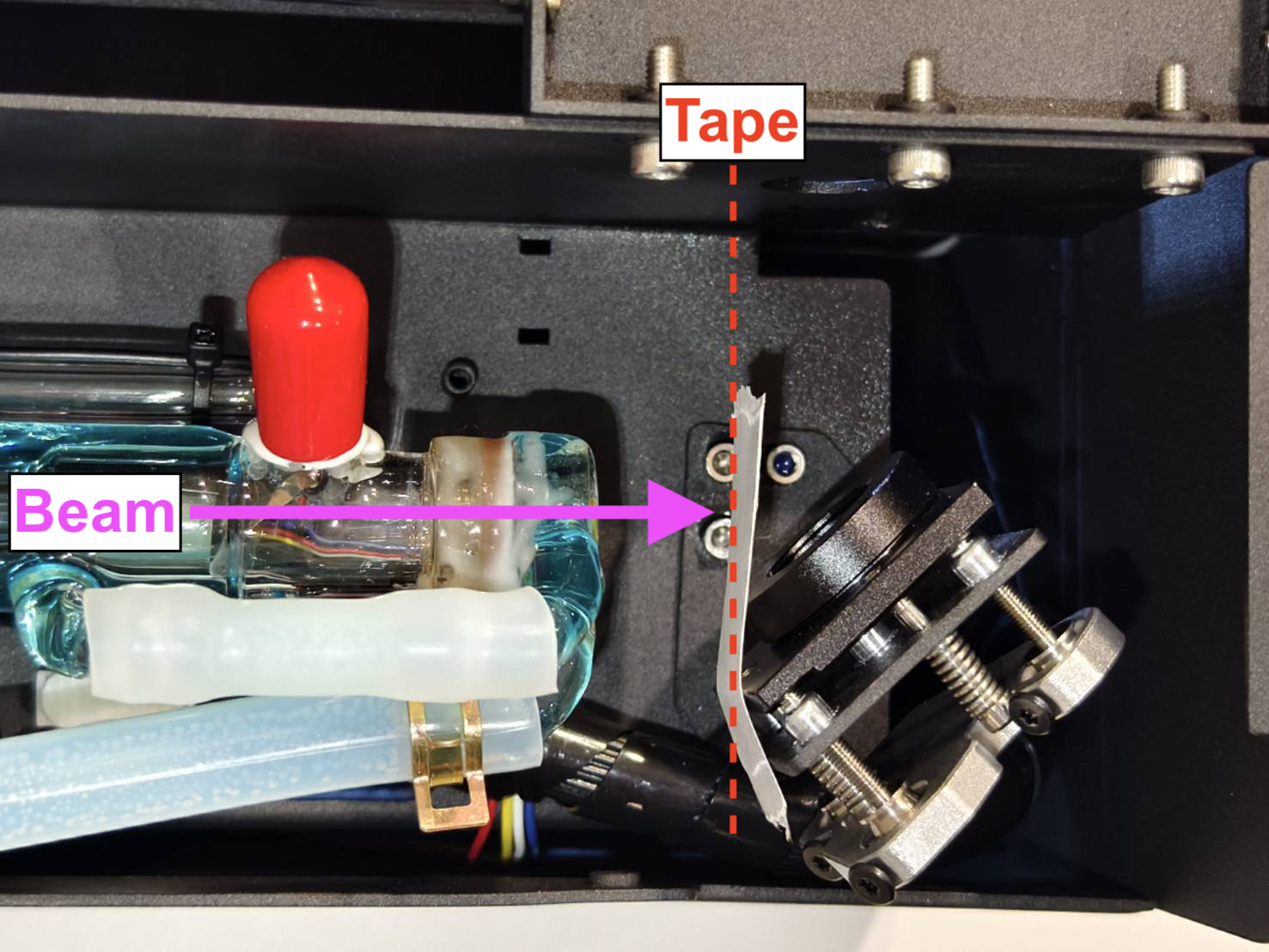

Col·loqueu una cinta adhesiva nova de doble cara i dues capes al 2n mirall.

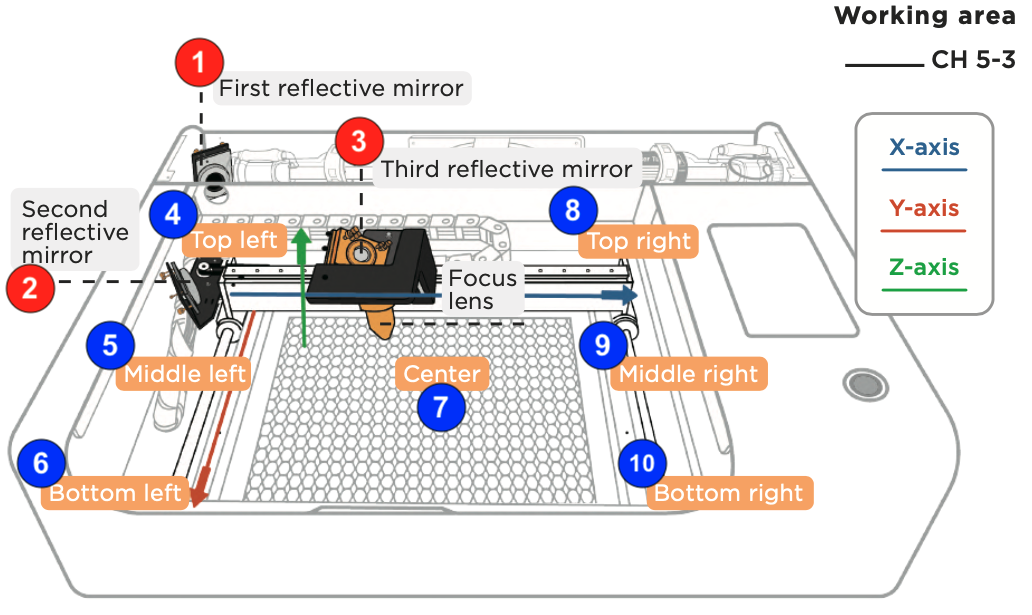

Moveu el pòrtic a la part superior i moveu el capçal làser cap a la dreta.
Tanqueu la porta i feu 2 polsos.
Moveu el pòrtic a la cantonada inferior i feu 2 polsos més.
Comproveu visualment si les dues marques cremades se superposen i si el resultat és bo o dolent. (Podeu veure la cinta des del costat per saber quin és el 2n punt.)

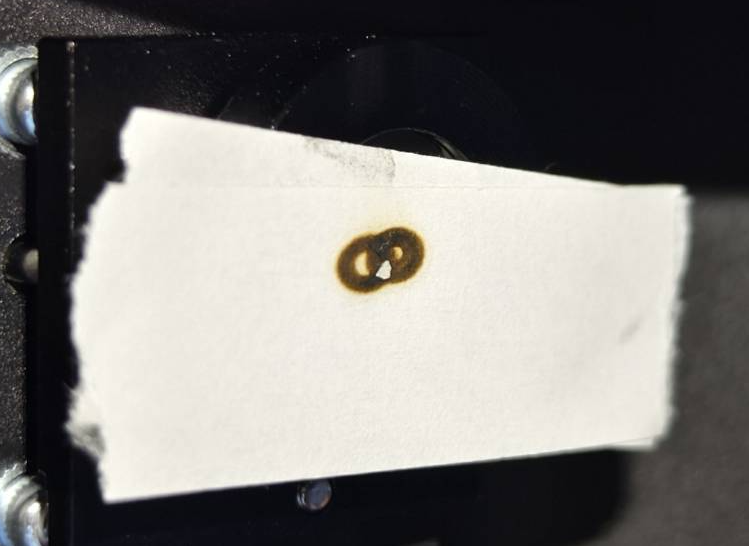

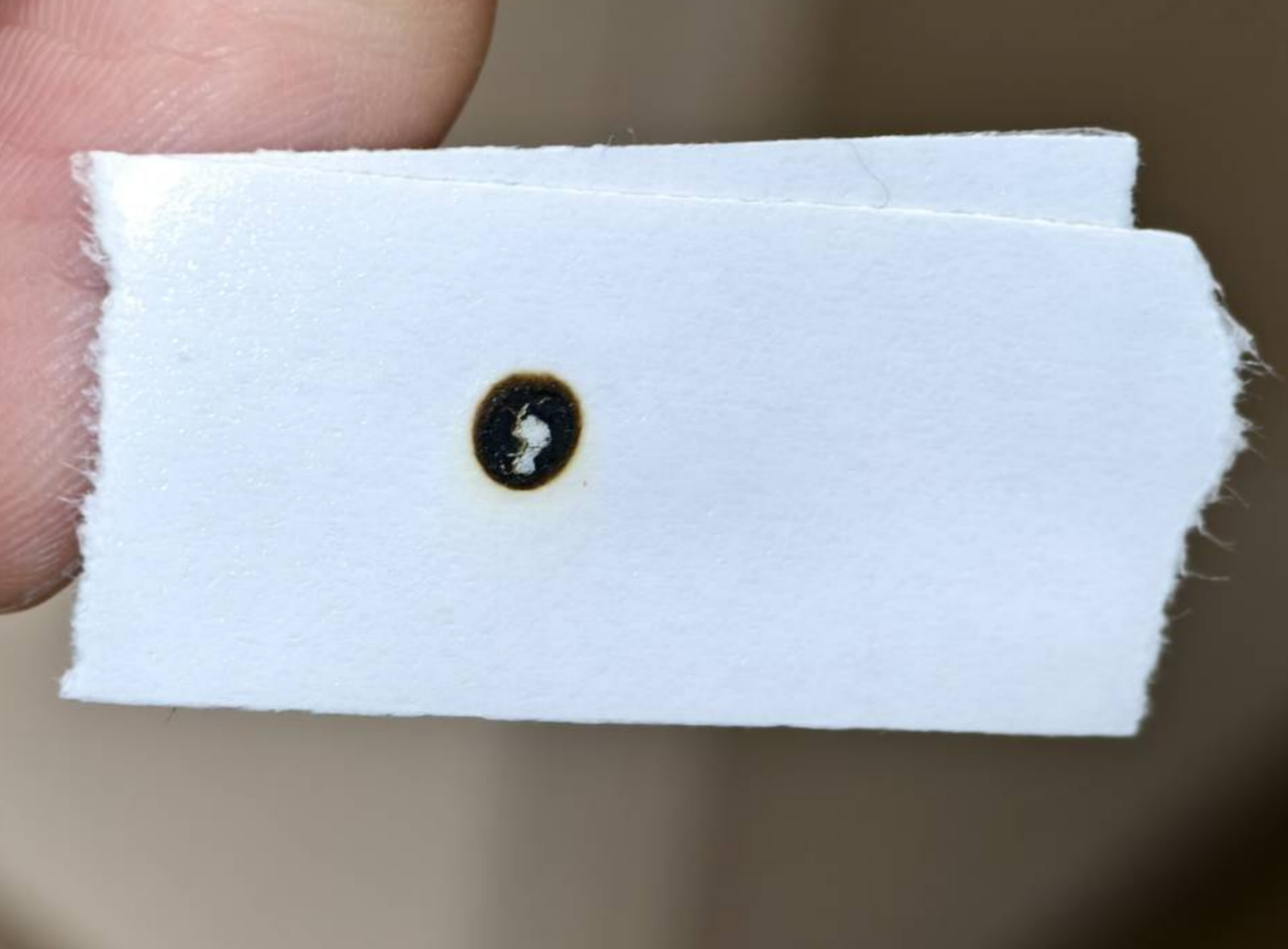

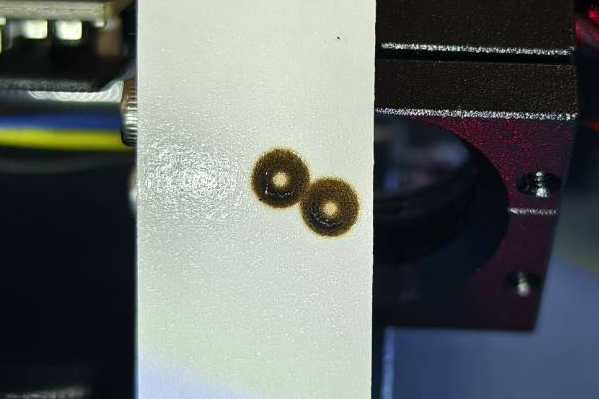

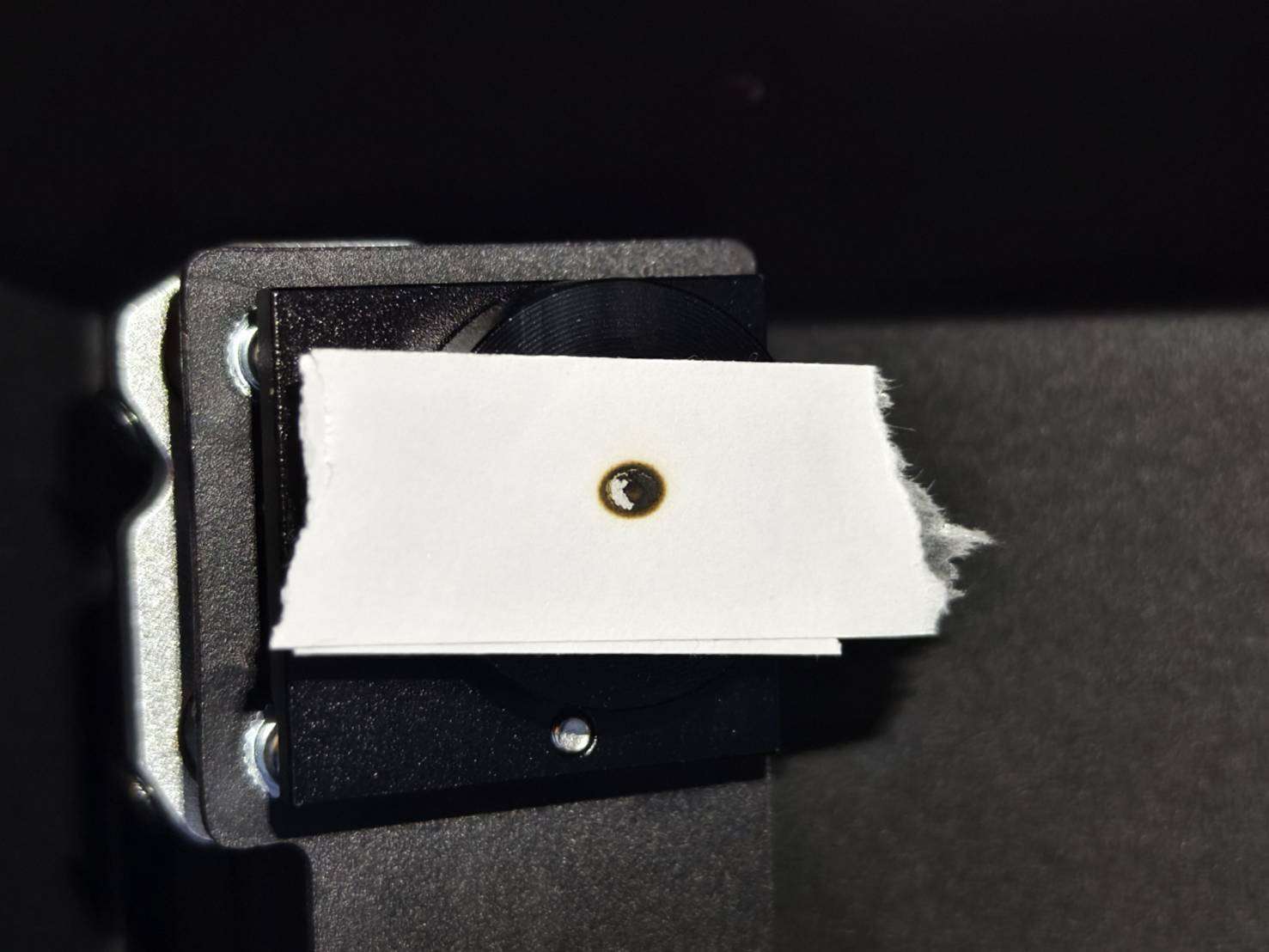

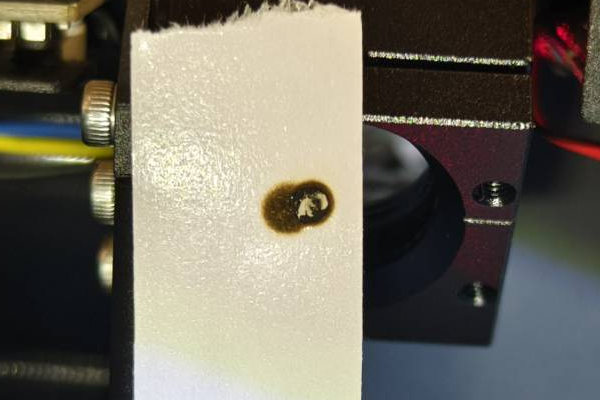

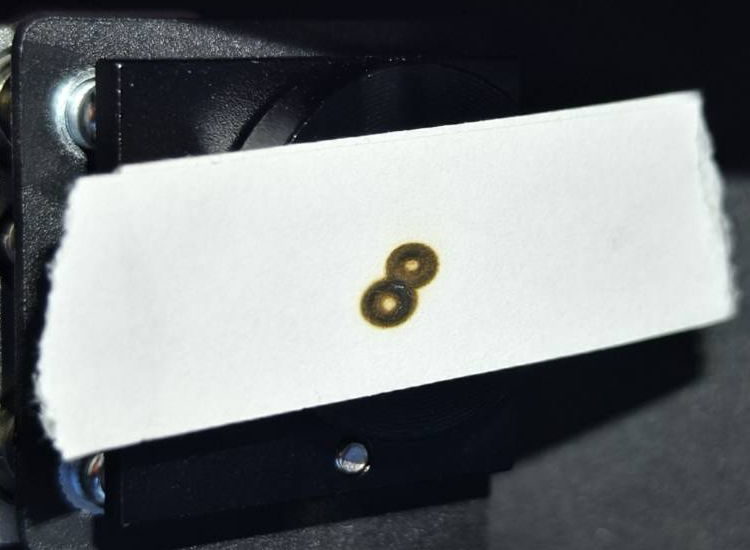

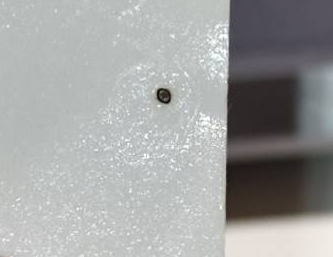

Bon exemple - Superposats

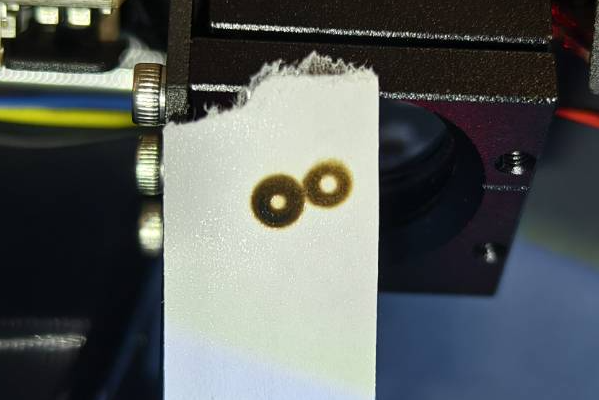

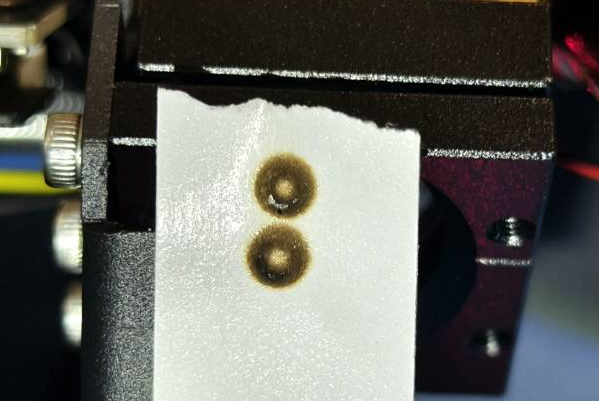

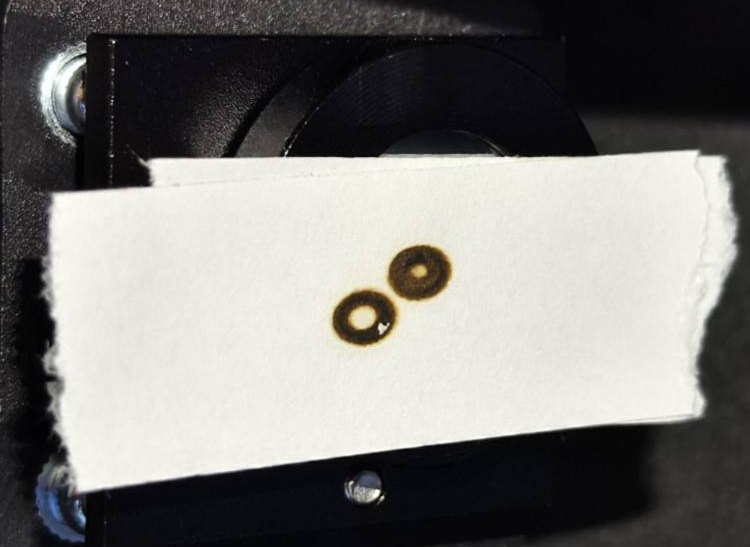

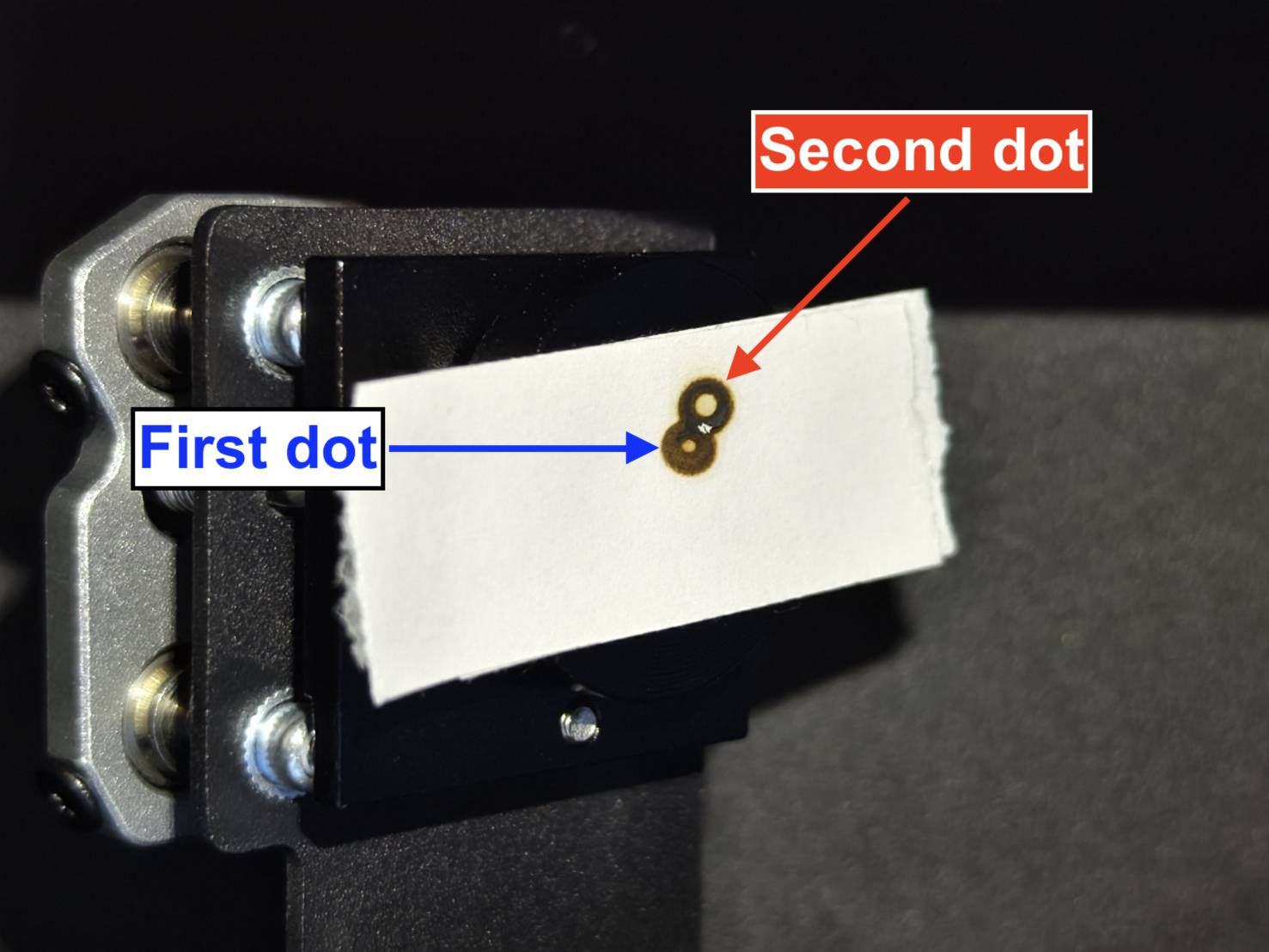

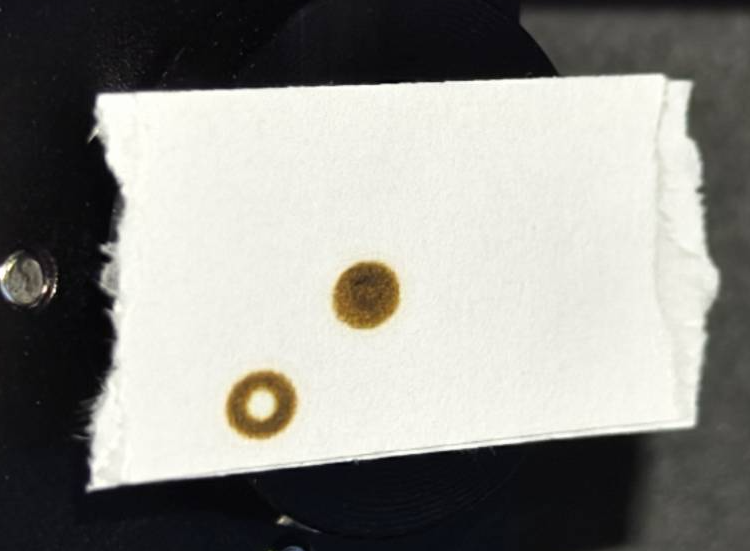

Exemple incorrecte - No superposats
Determineu el vostre resultat i la següent acció a seguir:
Aquest pas us ensenyarà com alinear el camí des del 1r mirall fins al 2n mirall ajustant els cargols del 1r mirall.
Primer, retireu la coberta posterior.

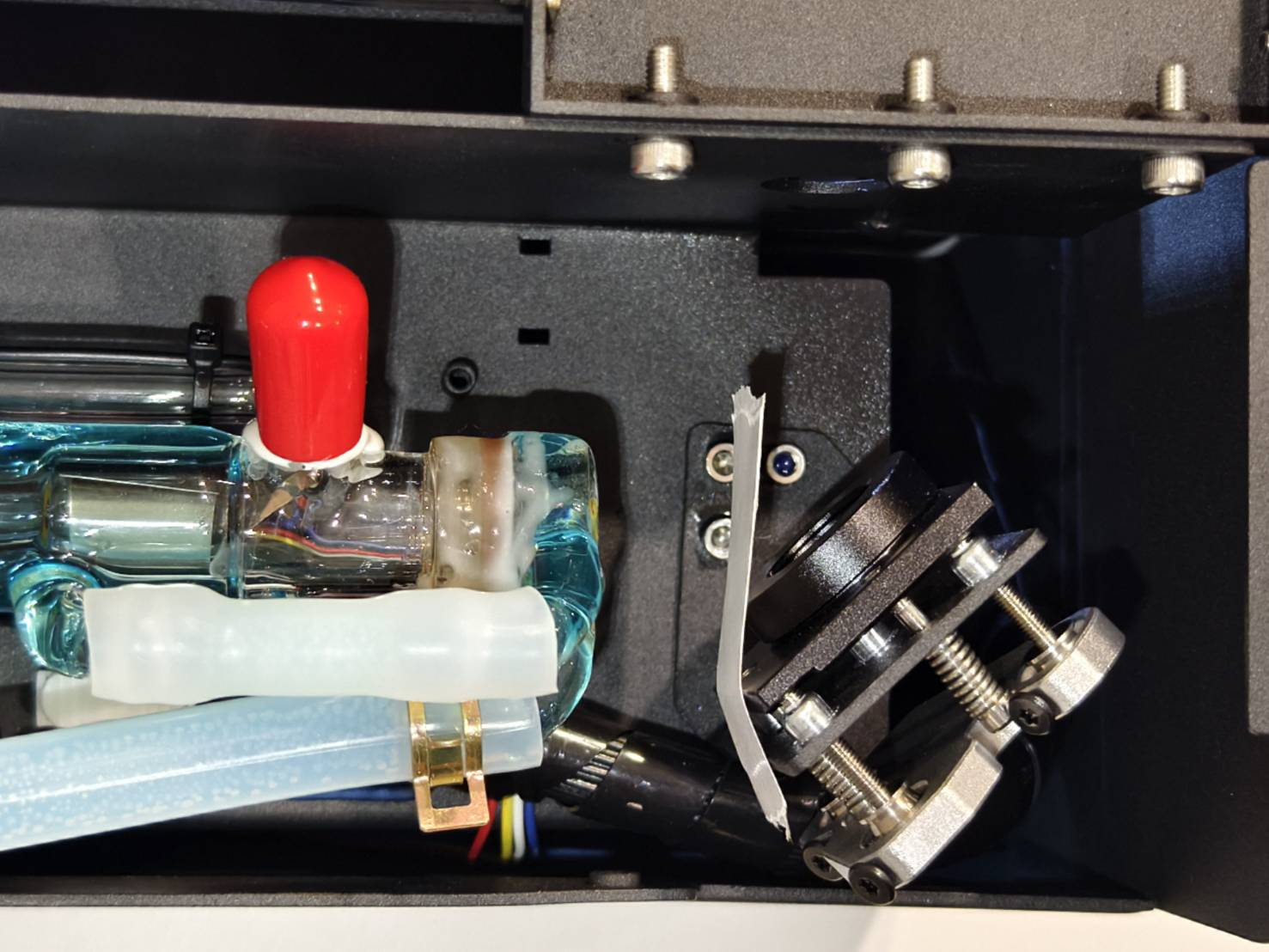

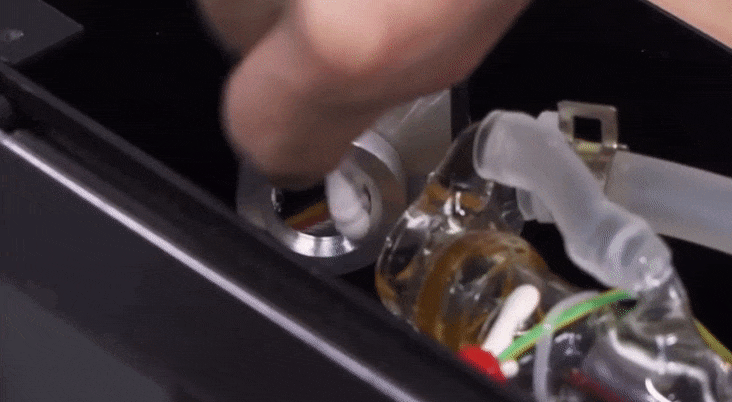

Localitzeu el primer mirall. Polvoritzeu l'alcohol sobre el suport i espereu uns segons. A continuació, afluixeu els tres cargols T8 per retirar el suport.

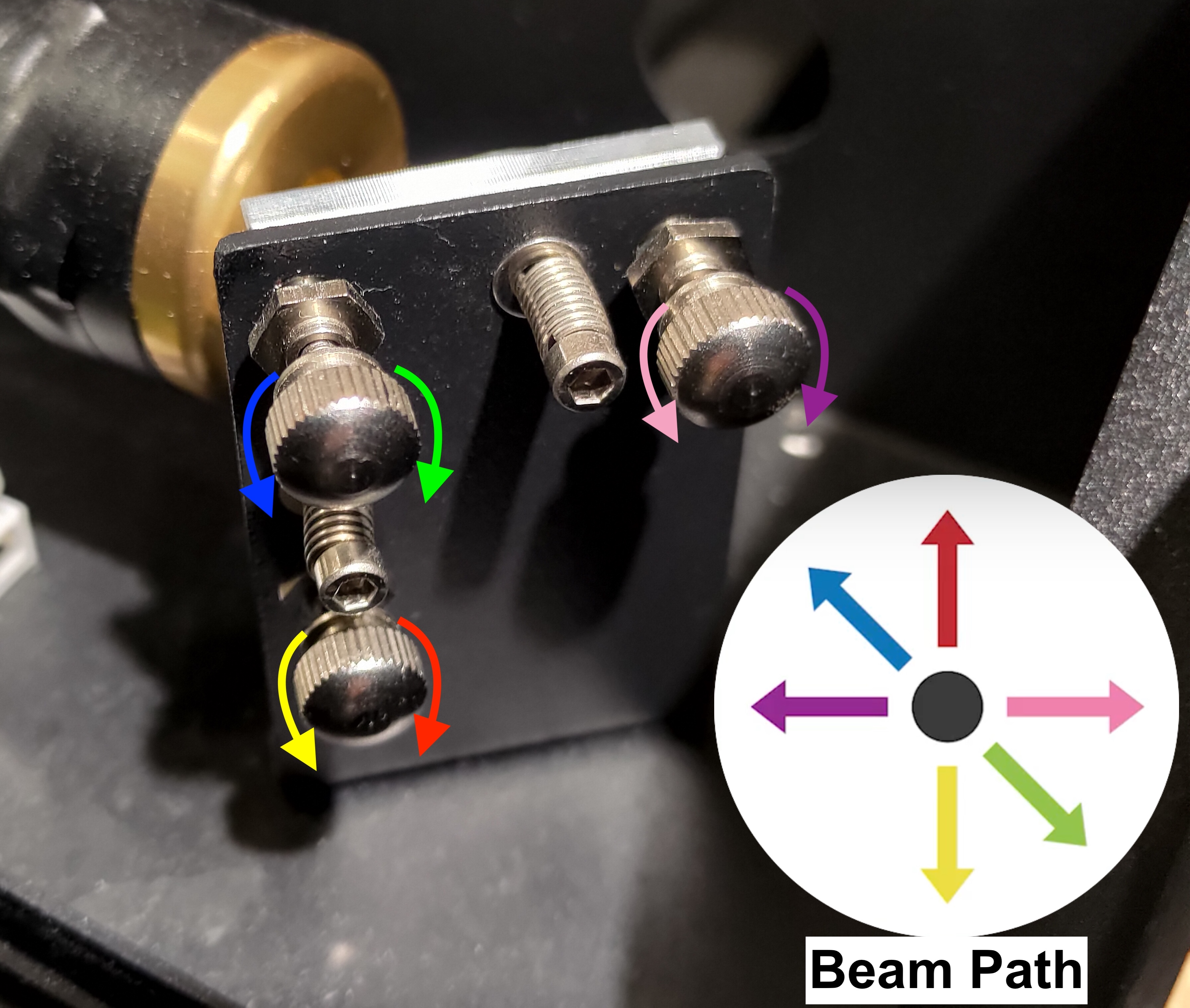

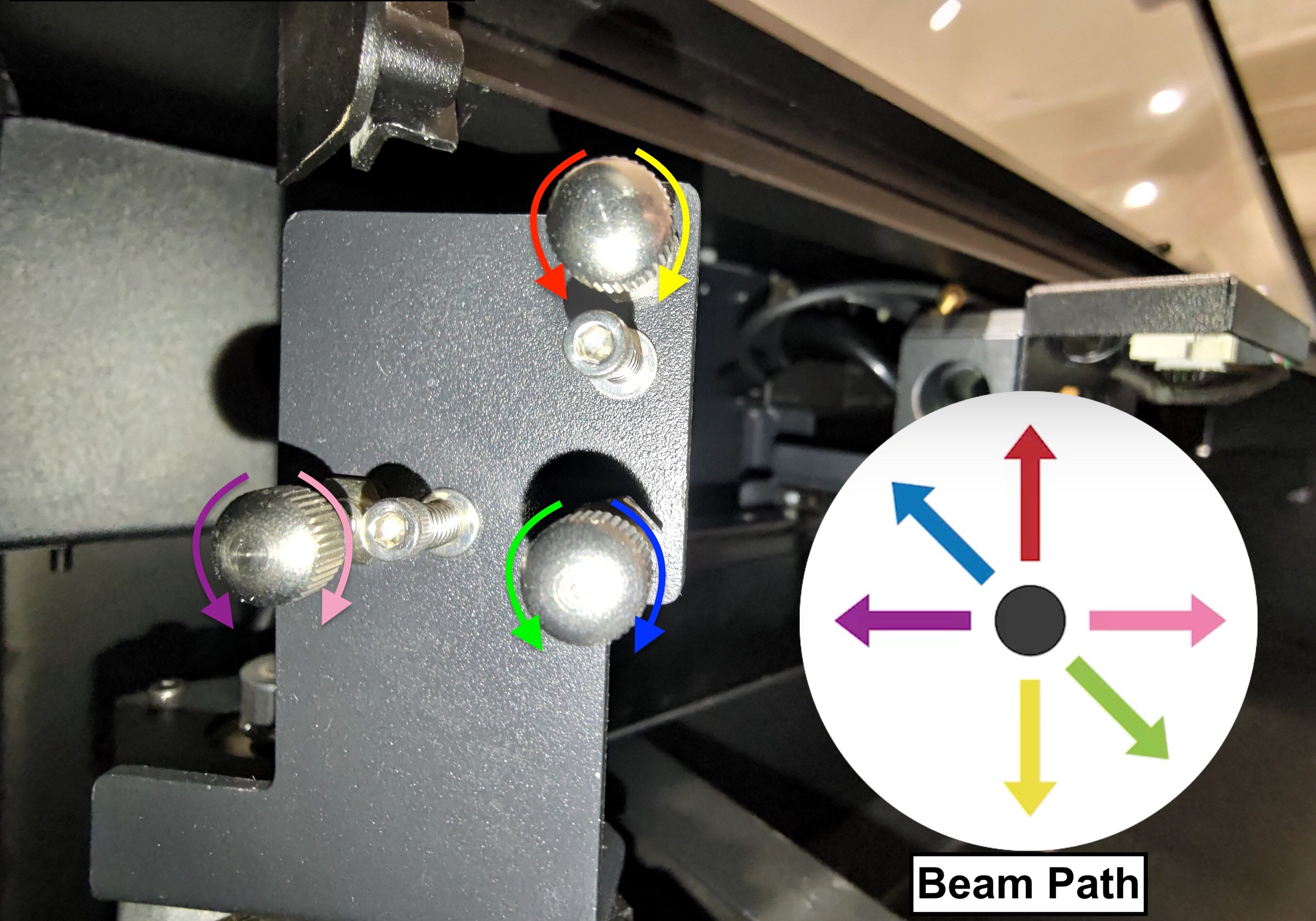

Hi ha tres cargols al 1r mirall, i girar-los en sentit horari o antihorari canviarà el camí del feix, és a dir, la posició del segon punt canviarà.
Demostració - Ajust del camí del primer mirall al segon mirall
Utilitzeu una cinta de dues capes nova per fer 2 polsos a la part superior i 2 polsos més a la part inferior.
Determineu quin(s) cargol(s) heu d'ajustar amb el vostre resultat a la taula següent.
Ajusteu el cargol. Manteniu el pòrtic a la part inferior.
Feu 2 polsos per veure si el 2n punt s'apropa al primer punt.
Quan sigui difícil determinar el 2n punt, descarteu la cinta usada.
Després de l'ajust, torneu a instal·lar el suport del cargol.
(El vídeo és una operació real del personal de FLUX. És un vídeo llarg, podeu canviar la velocitat, però el concepte i el procés són la clau perquè entengueu com fer l'ajust.)

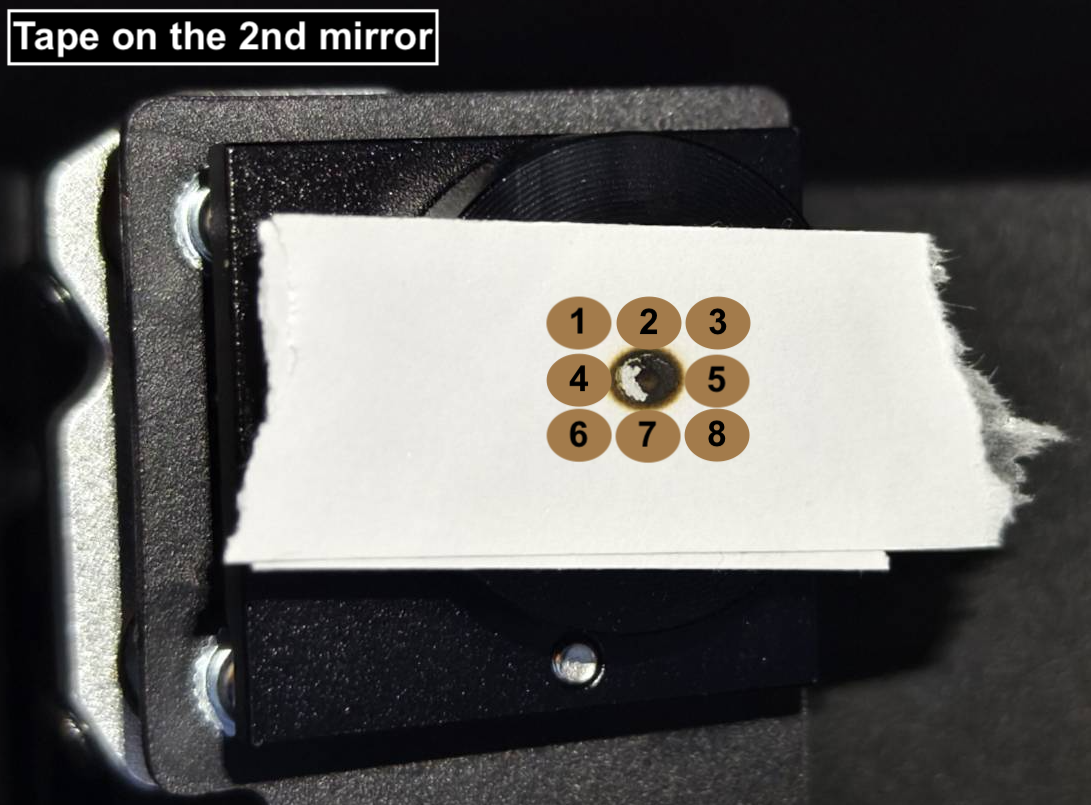

Determineu la posició del vostre punt de làser vermell, identifiqueu el cargol i la seva direcció de rotació. Consulteu la foto següent i trobeu el número que s'assembla a la posició del vostre punt de làser vermell:
Per al #1: El 2n punt ha de baixar cap a la dreta per superposar-se al primer punt Cal girar el cargol superior esquerre en sentit horari. Consulteu la foto a continuació.

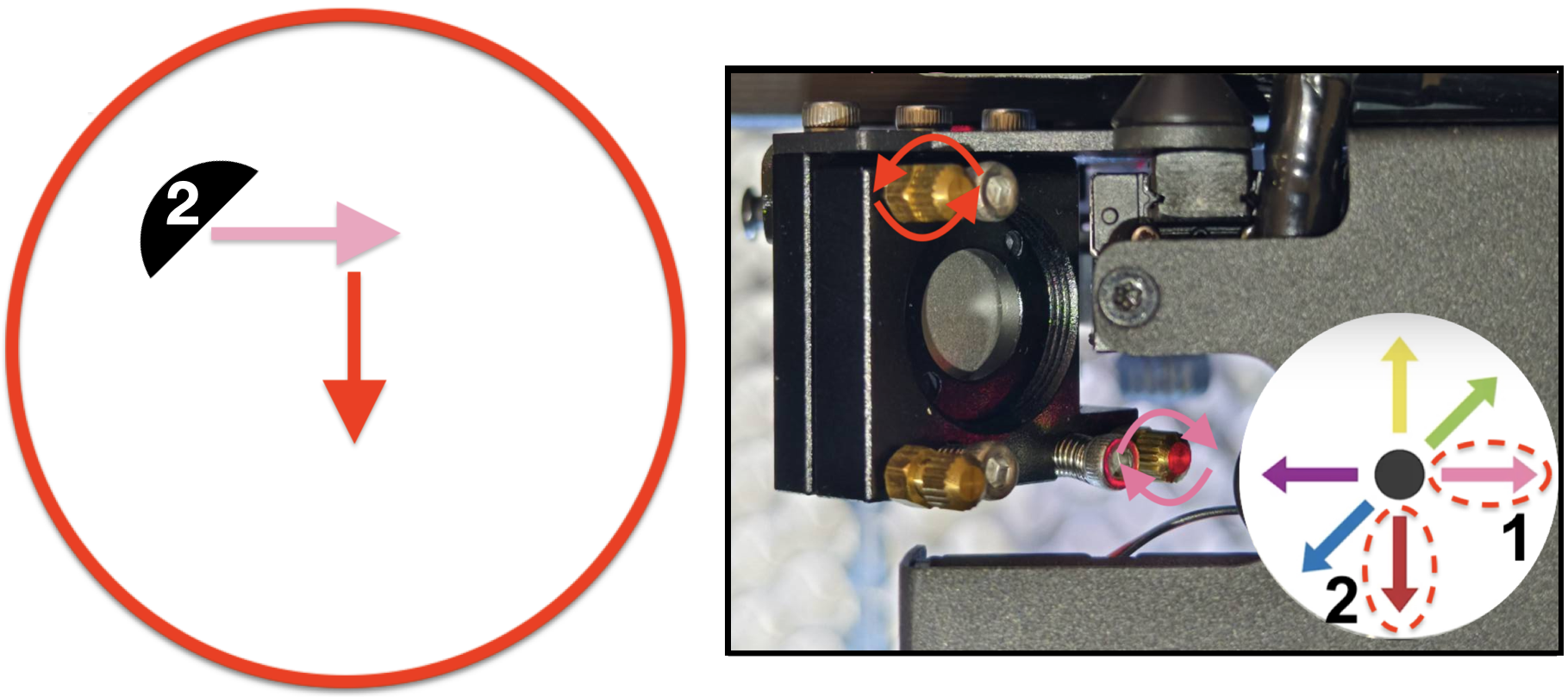

Per al #2: El 2n punt ha de baixar en línia recta per superposar-se al primer punt. Cal girar el cargol inferior esquerre en sentit antihorari. Consulteu la foto a continuació.
Per al #3: El 2n punt ha de baixar primer i després anar cap a l'esquerra per superposar-se al primer punt. Cal girar el cargol inferior esquerre en sentit antihorari per fer baixar el punt. Cal girar el cargol superior dret en sentit horari per fer anar el punt cap a l'esquerra. Consulteu la foto a continuació.
Per al #4: El 2n punt ha d'anar cap a la dreta per superposar-se al primer punt. Cal girar el cargol superior dret en sentit antihorari. Consulteu la foto a continuació.
Per al #5: El 2n punt ha d'anar cap a l'esquerra per superposar-se al primer punt. Cal girar el cargol superior dret en sentit horari. Consulteu la foto a continuació.
Per al #6: El 2n punt ha d'anar primer cap a la dreta i després cap amunt per superposar-se al primer punt. Cal girar el cargol superior dret en sentit antihorari per desplaçar el punt cap a la dreta. Cal girar el cargol inferior esquerre en sentit horari per desplaçar el punt cap amunt. Consulteu la foto a continuació.
Per al #7: El 2n punt ha d'anar recte cap amunt per superposar-se al primer punt. El cargol inferior esquerre s'haurà de girar en sentit horari. Consulteu la foto a continuació.

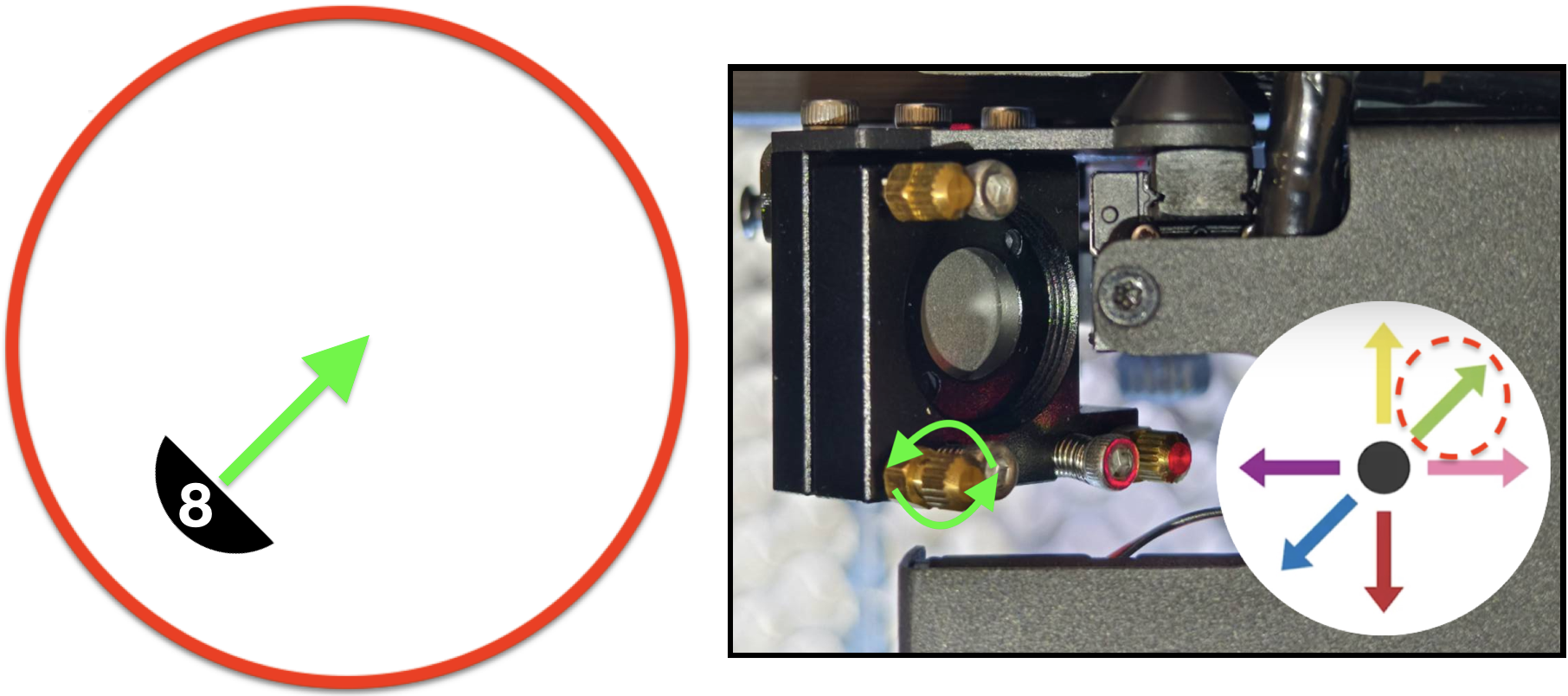

Per al #8: El 2n punt ha d'anar cap amunt a l'esquerra per superposar-se al primer punt El cargol superior esquerre s'haurà de girar en sentit antihorari. Consulteu la foto a continuació.
Després de l'ajust, torneu a instal·lar el suport.

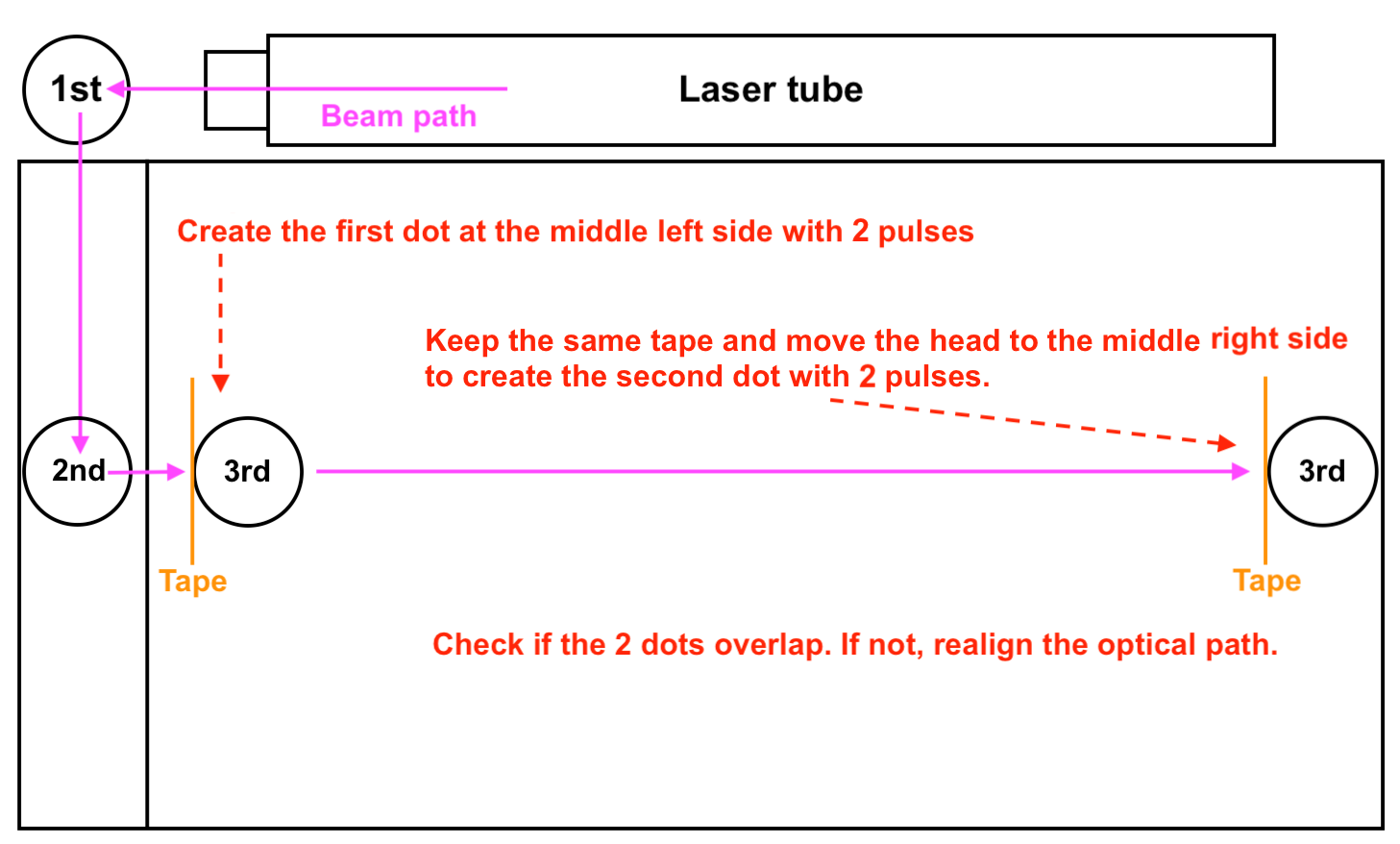

Aquest pas comprova si el camí òptic està alineat des del 2n mirall fins al 3r mirall. Resum del pas:

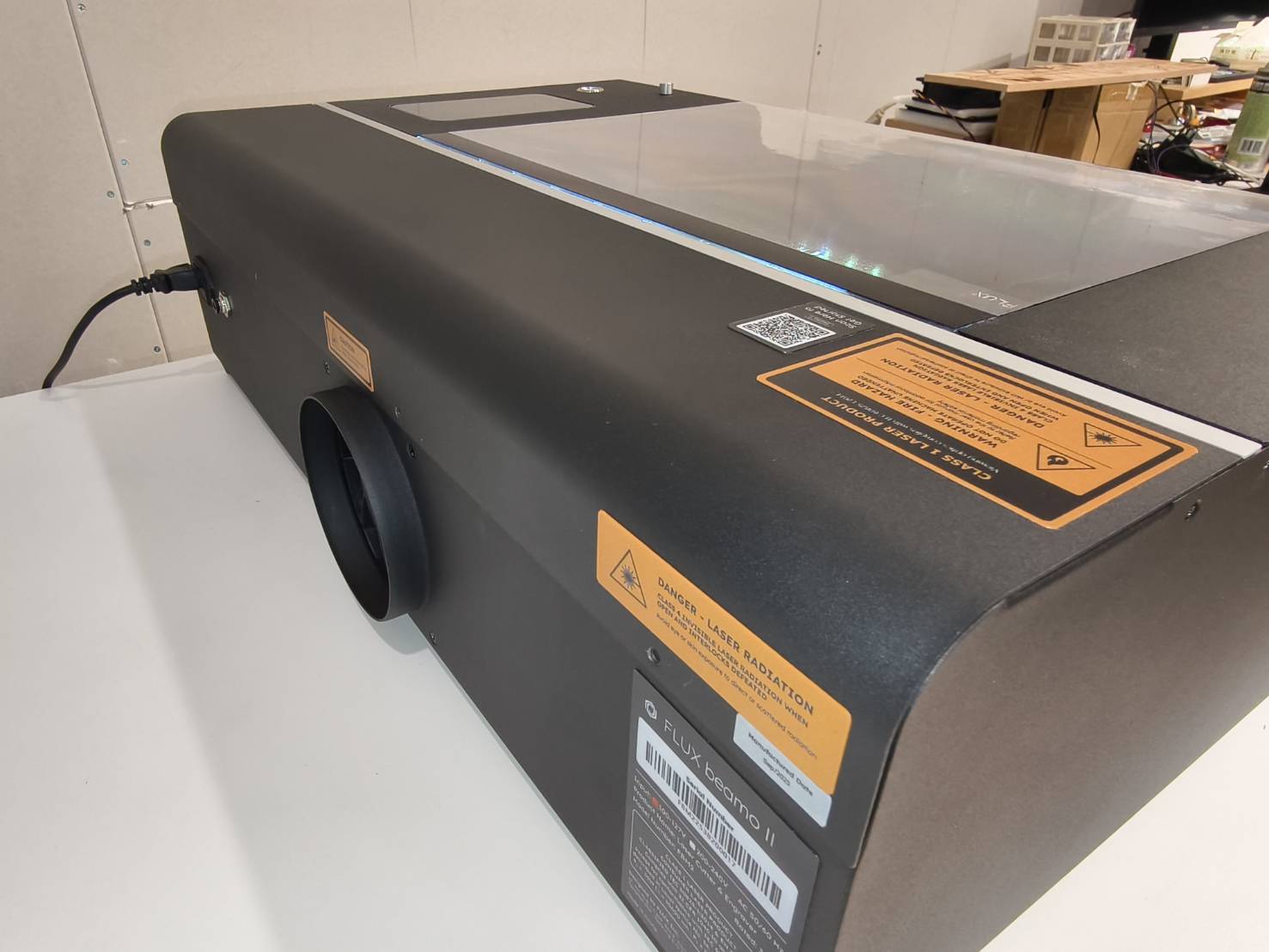

Instal·leu la tapa posterior de manera segura, ja que no caldrà obrir-la en els passos posteriors.
Passos a seguir:
Col·loqueu una cinta adhesiva de doble cara de dues capes nova a l'entrada del 3r mirall.
Entreu al mode de Control, afluixeu el motor i moveu el capçal làser a la posició central-esquerra.
Tanqueu la porta i feu 2 polsos.
Moveu el capçal làser a la posició central-dreta i feu 2 polsos més.
Comproveu visualment si les dues marques cremades se superposen i si el resultat és bo o dolent. (Podeu veure la cinta des del costat per saber quin és el 2n punt.)

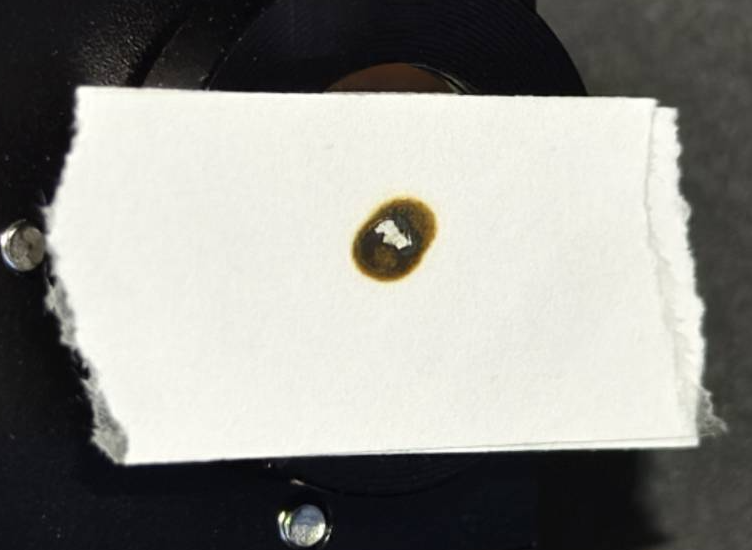

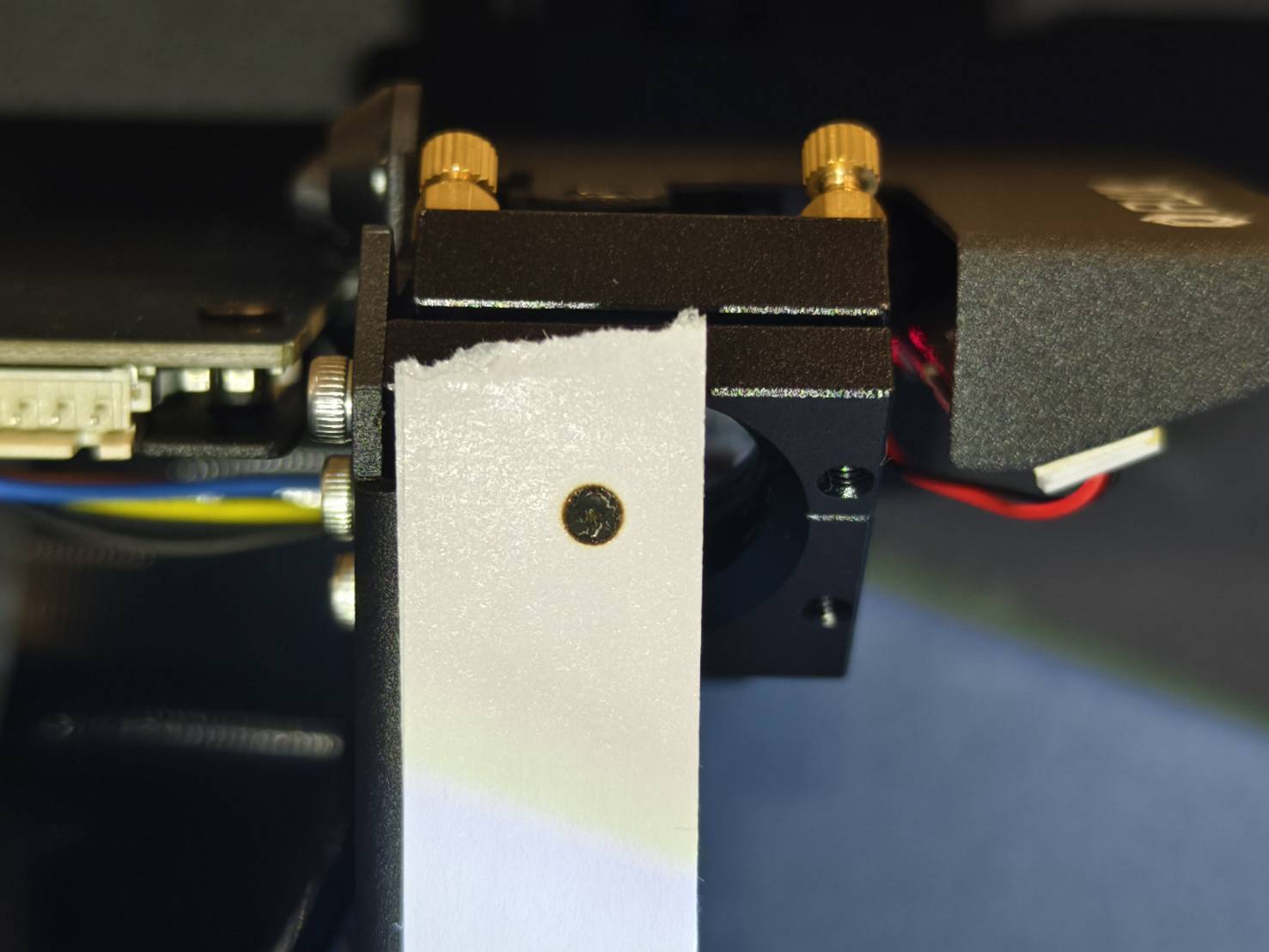

Bon exemple - Superposats

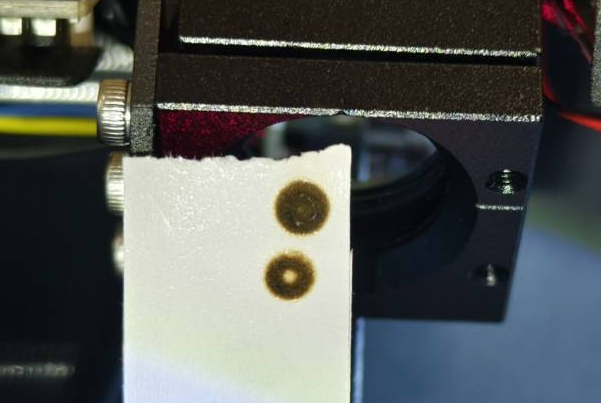

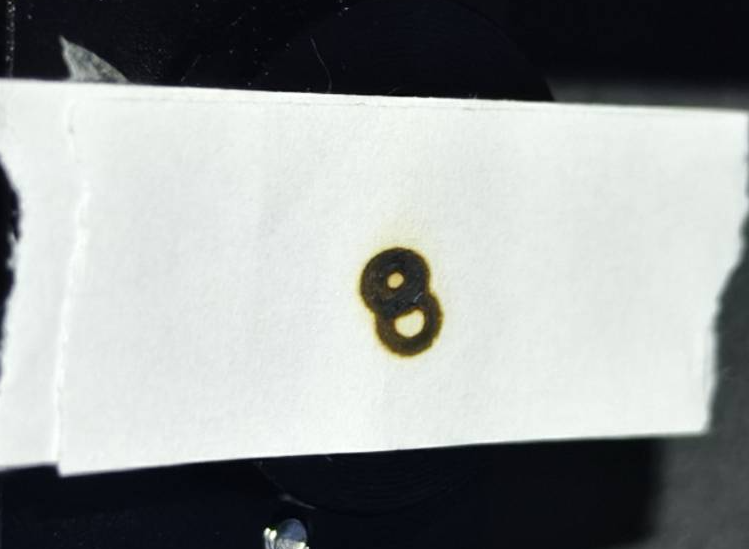

Exemple incorrecte - No superposats
Determineu el vostre resultat i la següent acció a seguir:
Aquest pas us ensenyarà com alinear el camí òptic des del 2n mirall fins al 3r mirall ajustant els cargols del 2n mirall.

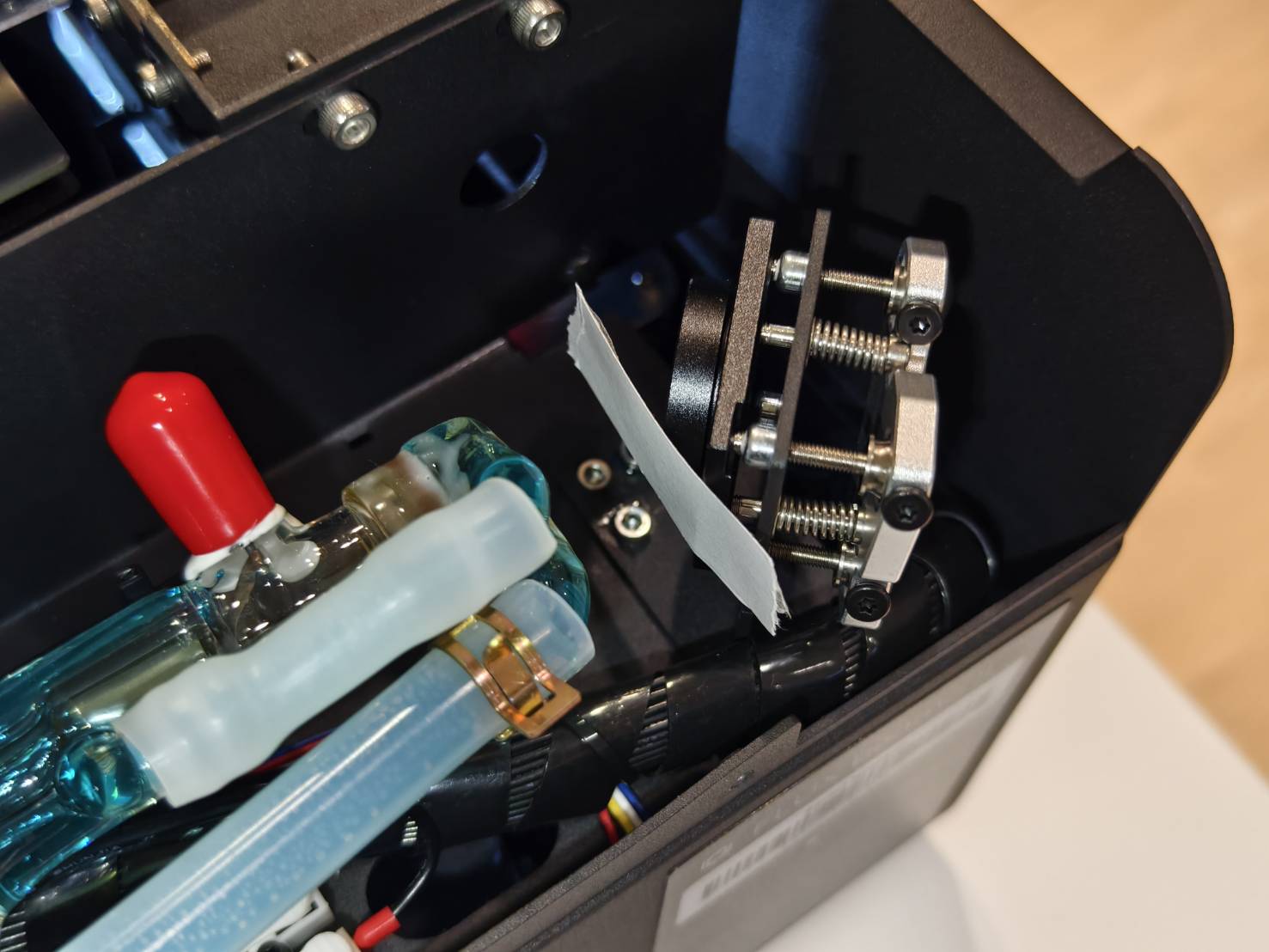

Localitzeu el segon mirall. Ruixeu l'alcohol sobre el suport i espereu uns segons. A continuació, afluixeu els tres cargols T8 per retirar el suport.

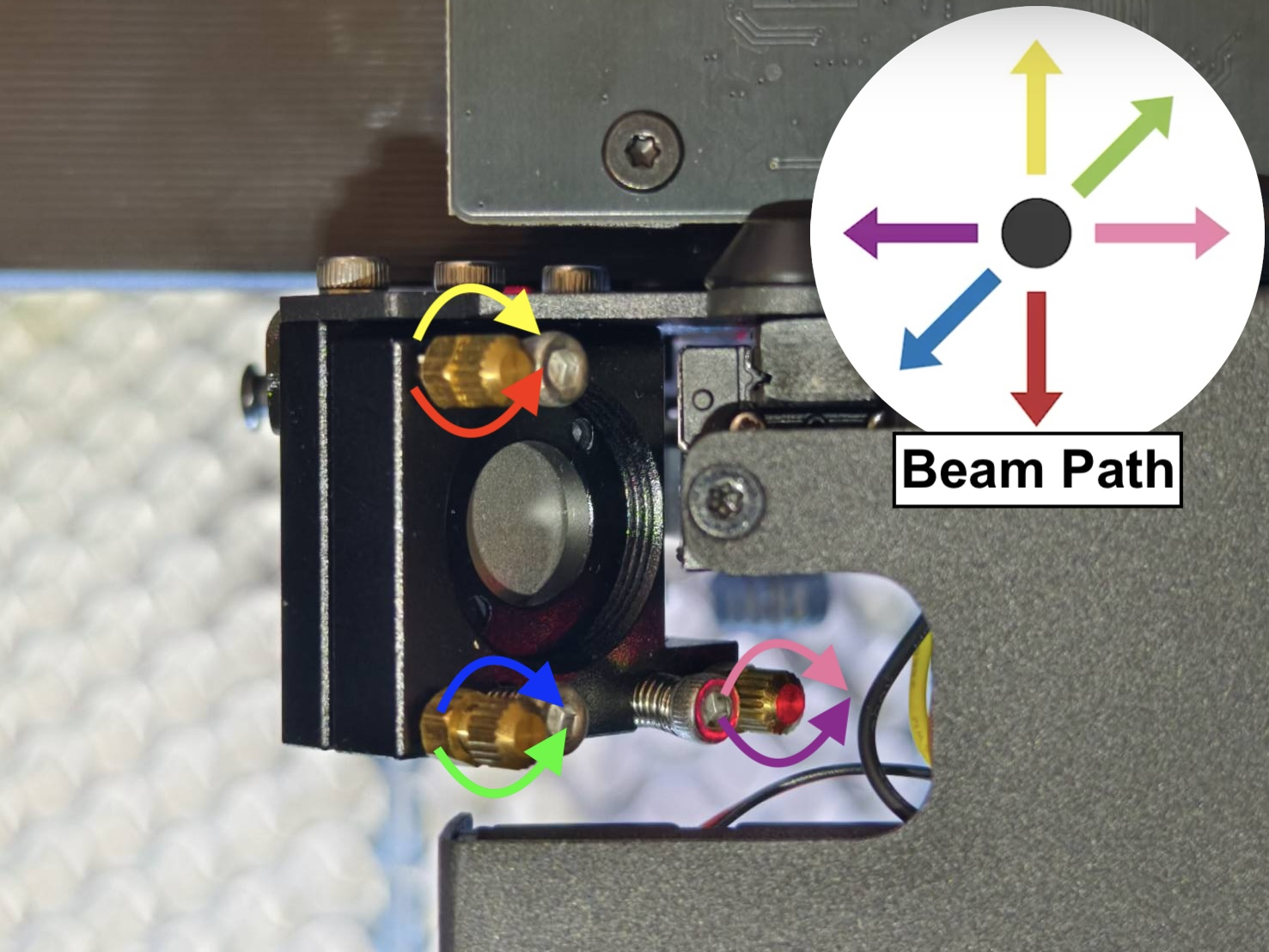

Hi ha tres cargols al 2n mirall, i girar-los en sentit horari o antihorari canviarà el significat del camí del feix la posició del segon punt canviarà.
Demostració - Ajust del camí del primer mirall al segon mirall
Utilitzeu una cinta de doble capa nova per fer 2 polsos a la posició central esquerra i altres 2 polsos a la posició central dreta.
Determineu quin(s) cargol(s) heu d'ajustar amb el vostre resultat a la taula següent.
Ajusteu el cargol. Manteniu el capçal làser a la posició central dreta.

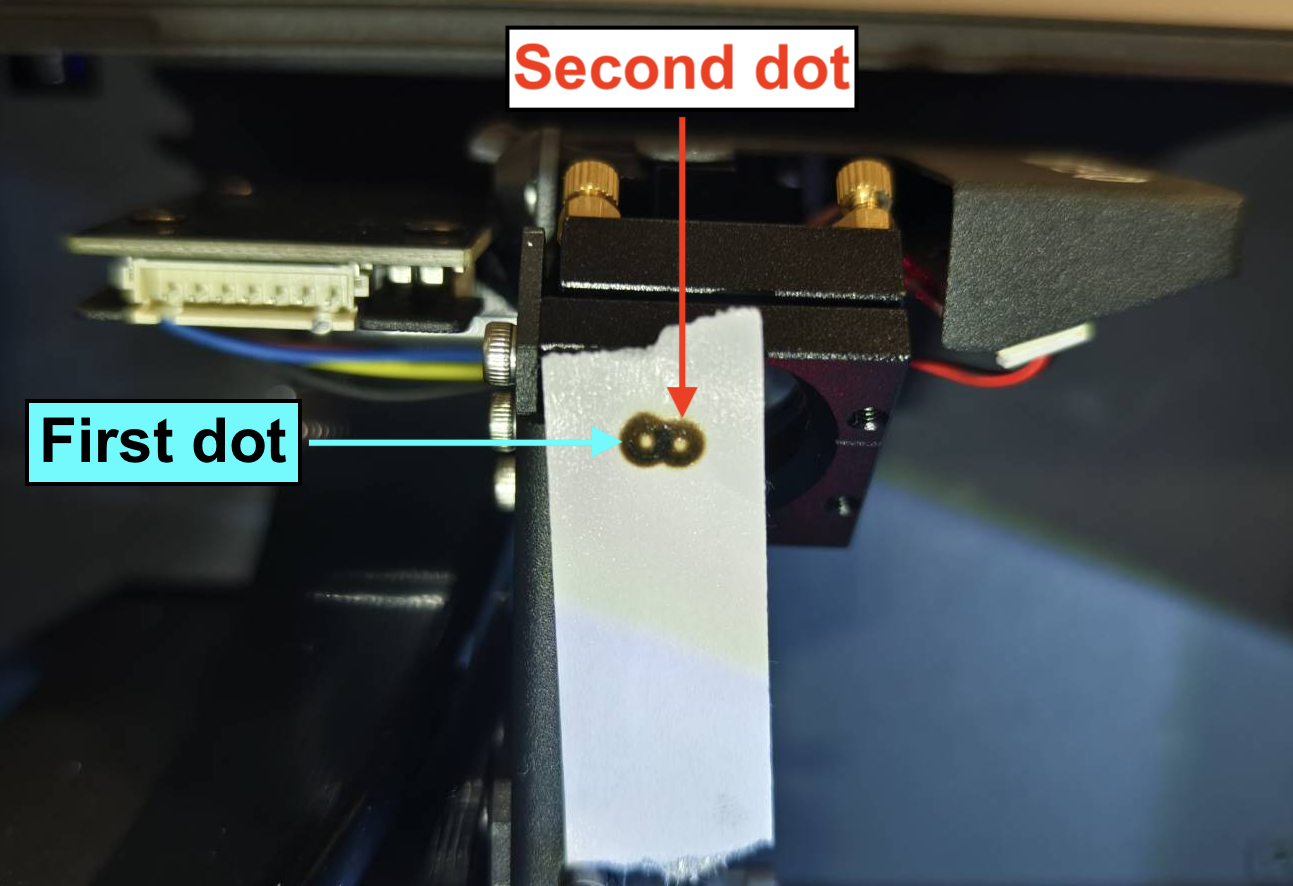

Feu 2 polsos per veure si el 2n punt s'apropa al primer punt.
Quan sigui difícil determinar el 2n punt, descarteu la cinta usada.
Després de l'ajust, torneu a instal·lar el suport del cargol.
(El vídeo és una operació real del personal de FLUX. És un vídeo llarg, podeu canviar la velocitat, però el concepte i el procés són la clau per entendre com ajustar-lo. Si us plau, activeu els subtítols.)
Determineu la posició del vostre punt de làser vermell, identifiqueu el cargol i la seva direcció de rotació. Consulteu la foto següent i trobeu el número que s'assembla a la posició del vostre punt de làser vermell:
Per al #1: El 2n punt ha de baixar cap a la dreta per superposar-se al primer punt El cargol inferior dret s'haurà de girar en sentit antihorari. Consulteu la foto a continuació.
Per al #2: El 2n punt ha de baixar en línia recta per superposar-se al primer punt. Cal girar el cargol superior dret en sentit horari. Consulteu la foto a continuació.
Per al #3: El 2n punt ha de baixar primer i després anar cap a l'esquerra per superposar-se al primer punt. El cargol superior dret s'haurà de girar en sentit horari per fer baixar el punt. El cargol inferior esquerre s'haurà de girar en sentit antihorari per desplaçar el punt cap a l'esquerra. Consulteu la foto a continuació.
Per al #4: El 2n punt ha d'anar cap a la dreta per superposar-se al primer punt. El cargol inferior esquerre s'haurà de girar en sentit horari. Consulteu la foto a continuació.
Per al #5: El 2n punt ha d'anar cap a l'esquerra per superposar-se al primer punt. El cargol inferior esquerre s'haurà de girar en sentit antihorari. Consulteu la foto a continuació.
Per al #6: El 2n punt ha d'anar primer cap a la dreta i després cap amunt per superposar-se al primer punt. El cargol inferior esquerre s'haurà de girar en sentit horari per desplaçar el punt cap a la dreta. El cargol superior dret s'haurà de girar en sentit antihorari per fer pujar el punt. Consulteu la foto a continuació.
Per al #7: El 2n punt ha d'anar recte cap amunt per superposar-se al primer punt. Cal girar el cargol superior dret en sentit antihorari. Consulteu la foto a continuació.
Per al #8: El 2n punt ha d'anar cap amunt a l'esquerra per superposar-se al primer punt El cargol inferior dret s'haurà de girar en sentit horari. Consulteu la foto a continuació.
Després de l'ajust, torneu a instal·lar el suport.
Aquest pas us ensenyarà com alinear el camí vertical des del 3r mirall fins a la base ajustant els cargols del 3r mirall. Hi ha tres cargols al 3r mirall, i girar-los en sentit horari o antihorari canviarà el camí vertical del feix, és a dir, la posició del petit punt a la cinta canviarà.
Si us plau, apreneu com afluixar la femella correctament. Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.
Demostració - Ajust del camí òptic del tercer mirall al centre de la base
Col·loqueu una cinta adhesiva de doble cara d'una sola capa nova a la punta del capçal.
Moveu el capçal làser al centre de la base.
Tanqueu la porta i feu 1 pols per fer una marca cremada a la cinta.
Retireu la cinta i determineu quin(s) cargol(s) heu d'ajustar segons el resultat de la taula següent.
Ajusteu el cargol.
Utilitzeu una cinta nova o la mateixa cinta en una altra àrea i col·loqueu-la a la punta del capçal.
Repetiu el pas #2 fins que el punt sigui rodó i centrat.
(El vídeo és una operació real del personal de FLUX. És un vídeo llarg, podeu canviar la velocitat, però el concepte i el procés són clau per entendre com ajustar-lo. Si us plau, activeu els subtítols.
*Nota:
El punt central i el punt inferior dret han de ser rodons alhora.
El punt central ha d'estar centrat, però és acceptable que el punt inferior dret no estigui centrat.
En cas contrari, es considerarà que el camí òptic no està alineat.
Determineu la posició del vostre punt làser, identifiqueu el cargol i la seva direcció de rotació. Si us plau, consulteu la foto següent i trobeu el número que sigui similar a la posició del vostre punt làser:
Primer, haureu de conèixer tota l'àrea on es pot moure el punt. De fet, és la mateixa àrea que la punta del capçal. La marca premuda a la cinta és l'àrea.

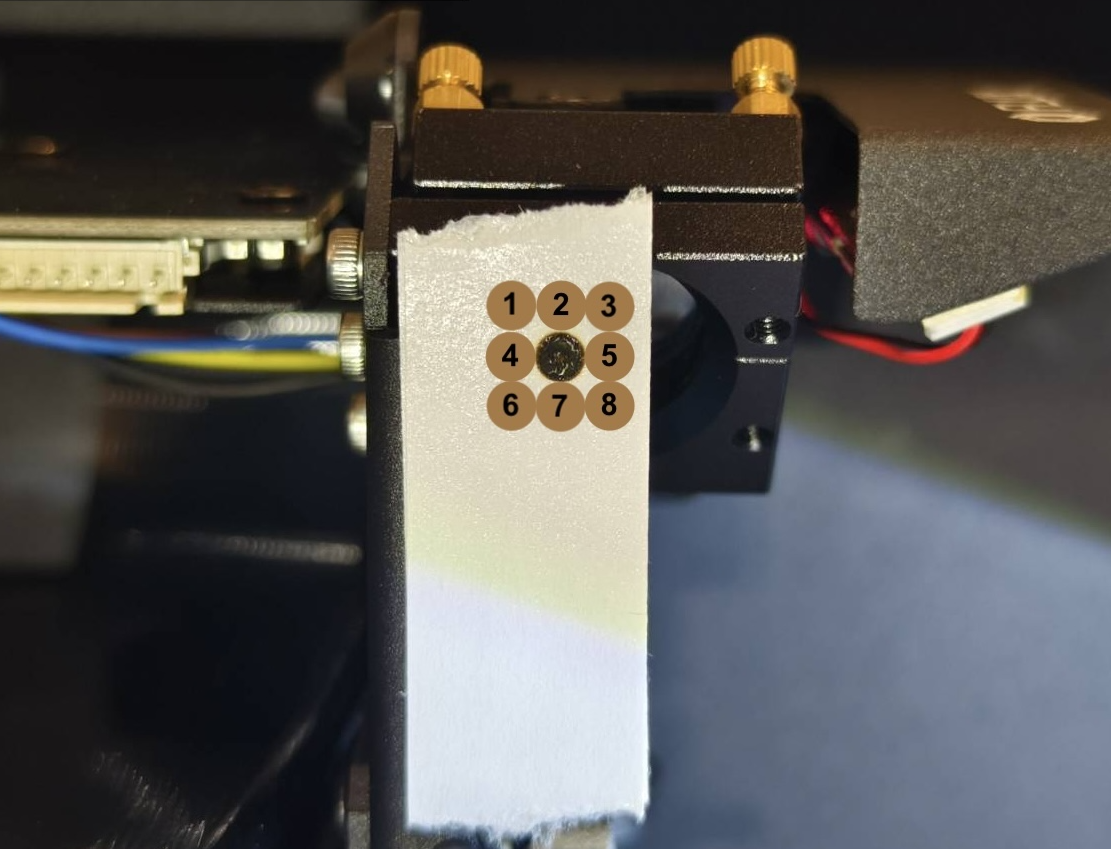

A continuació, trobeu el número que sigui similar a la posició vertical del vostre punt
Gràfic esquemàtic:

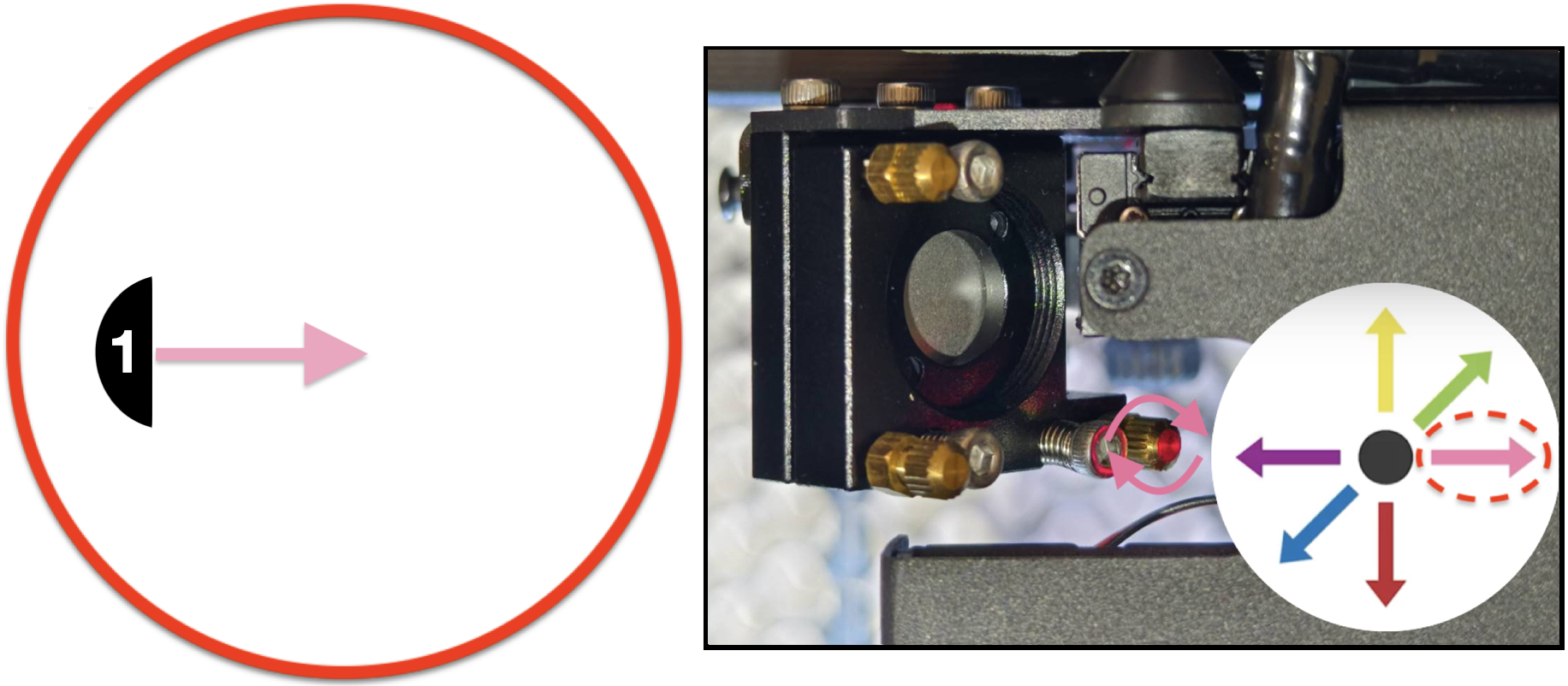

Per al #1: El punt vertical ha d'anar cap a la dreta per ser rodó i estar al centre. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit horari. Consulteu la foto a continuació.
Per al #2: El punt vertical ha d'anar cap avall a la dreta per ser rodó i estar al centre. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit horari per anar cap a la dreta. El cargol superior esquerre s'haurà de girar en sentit antihorari per baixar. Consulteu la foto a continuació.

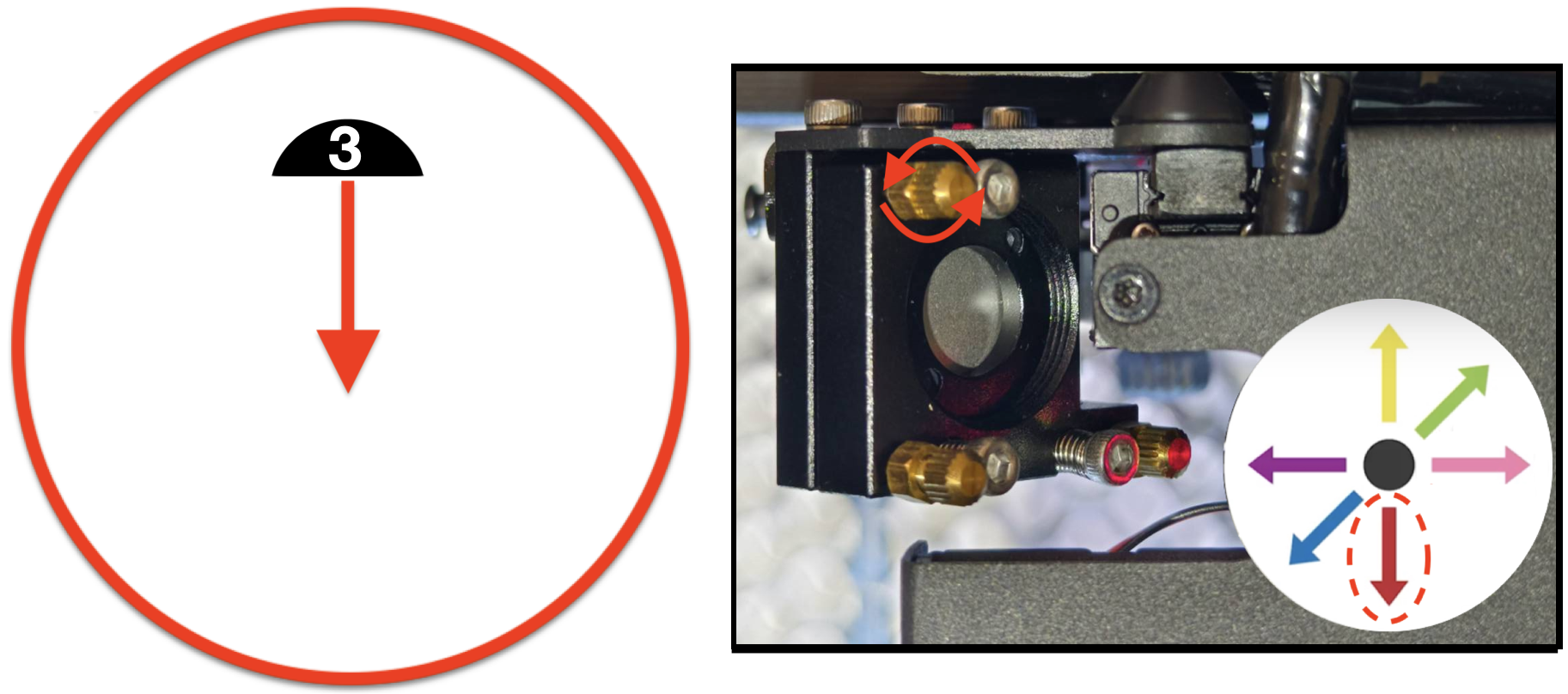

Per al #3: El punt vertical ha de baixar per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol superior esquerre s'haurà de girar en sentit antihorari per baixar. Consulteu la foto a continuació.

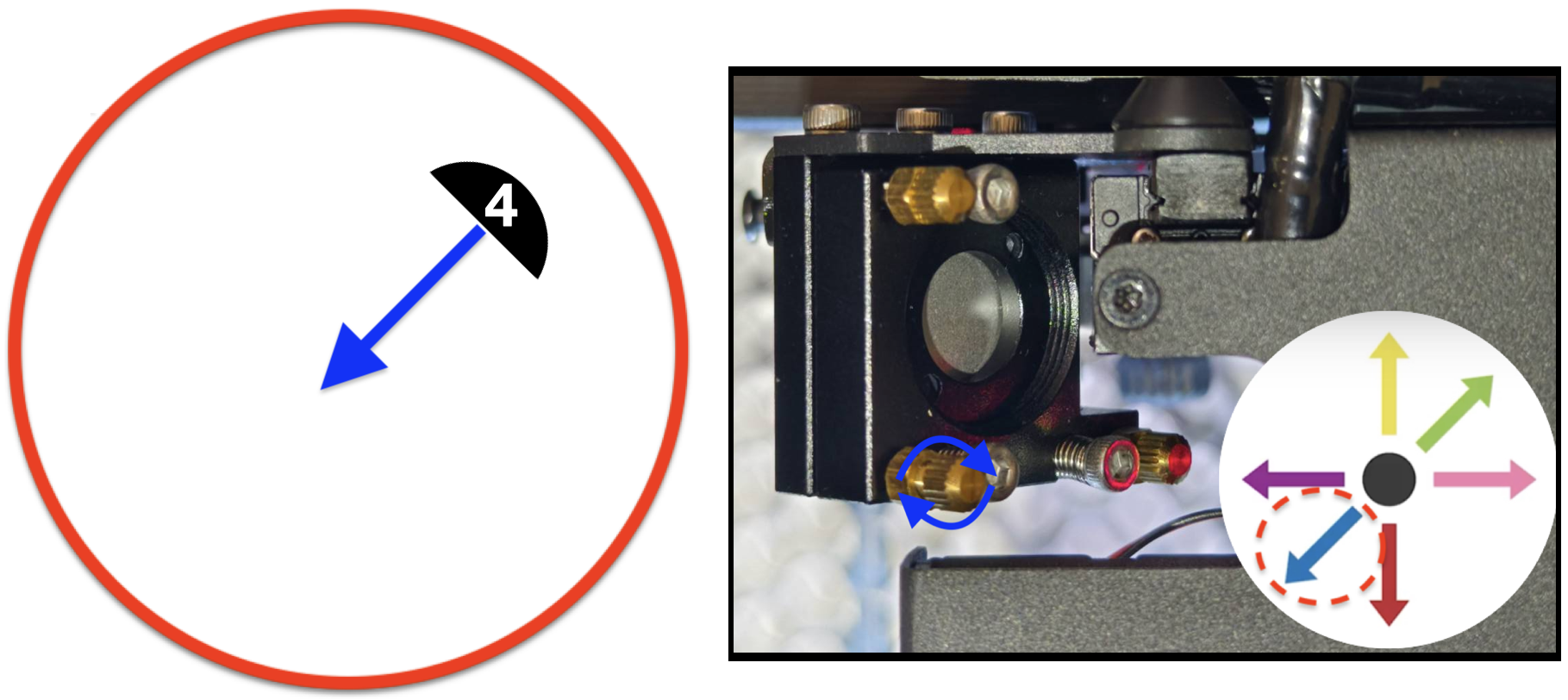

Per al #4: El punt vertical ha de baixar cap a l'esquerra per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior esquerre s'haurà de girar en sentit horari. Consulteu la foto a continuació.

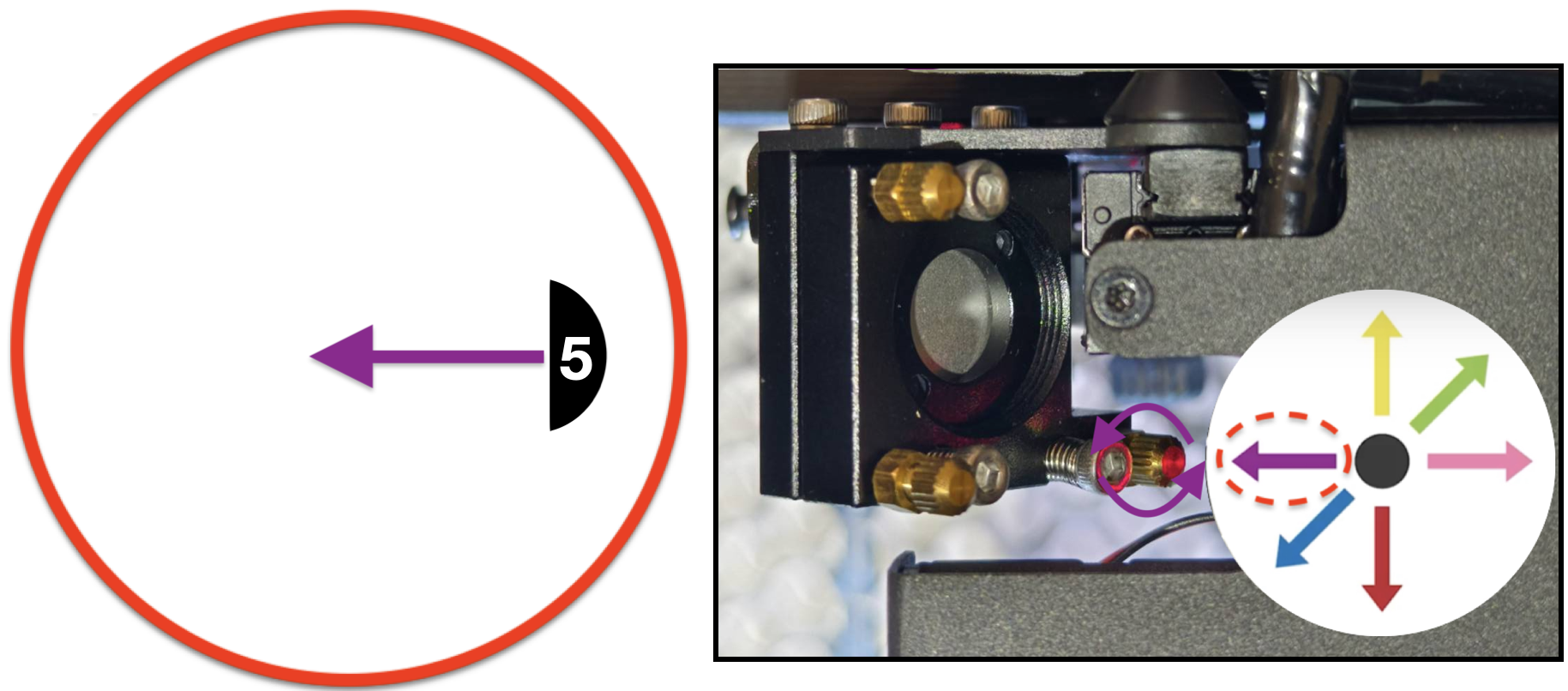

Per al #5: El punt vertical ha d'anar cap a l'esquerra per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit antihorari.. Consulteu la foto a continuació.

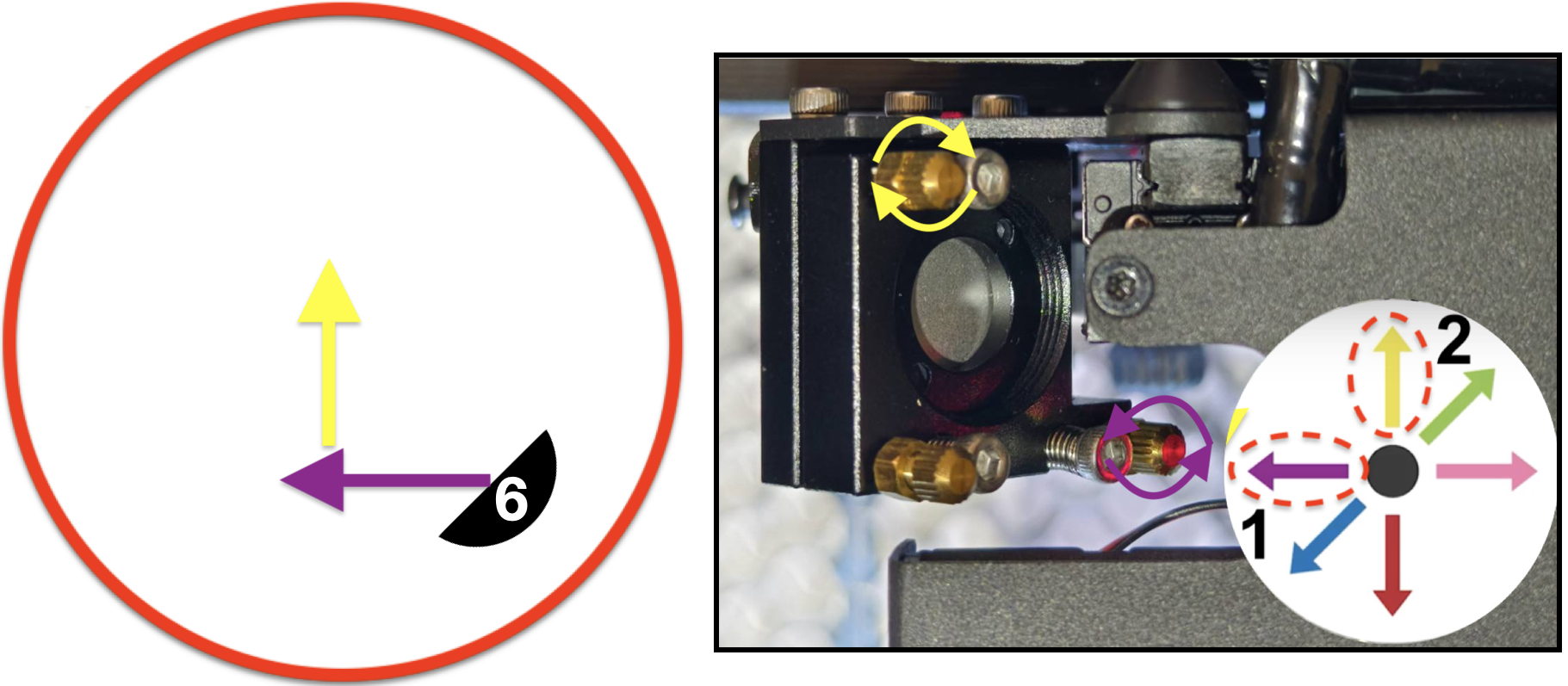

Per al #6: El punt vertical ha de pujar cap a l'esquerra per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit antihorari per anar cap a l'esquerra. El cargol superior esquerre s'haurà de girar en sentit horari per pujar. Consulteu la foto a continuació.

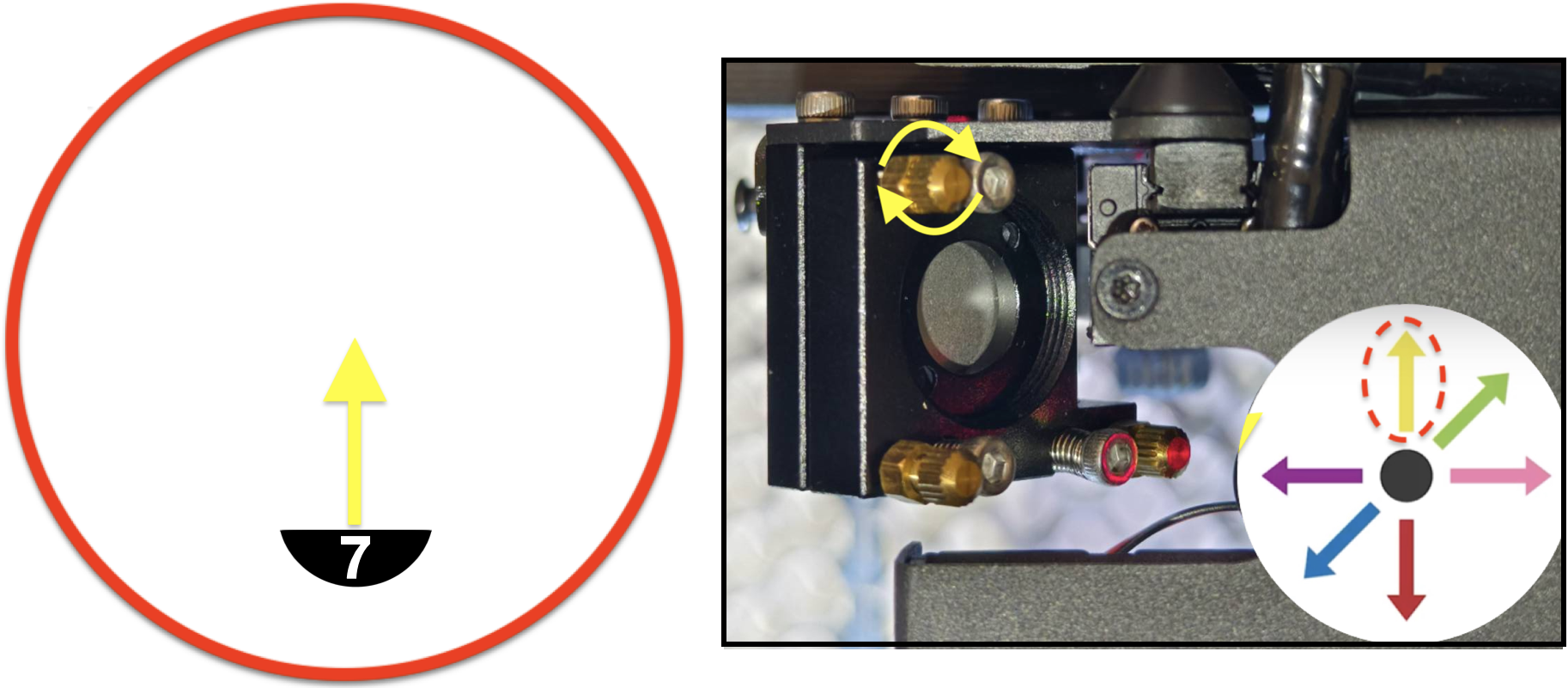

Per al #7: El punt vertical ha de pujar per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol superior esquerre s'haurà de girar en sentit horari per pujar. Consulteu la foto a continuació.
Per al #8: El punt vertical ha de pujar cap a la dreta per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior esquerre s'haurà de girar en sentit antihorari. Consulteu la foto a continuació.

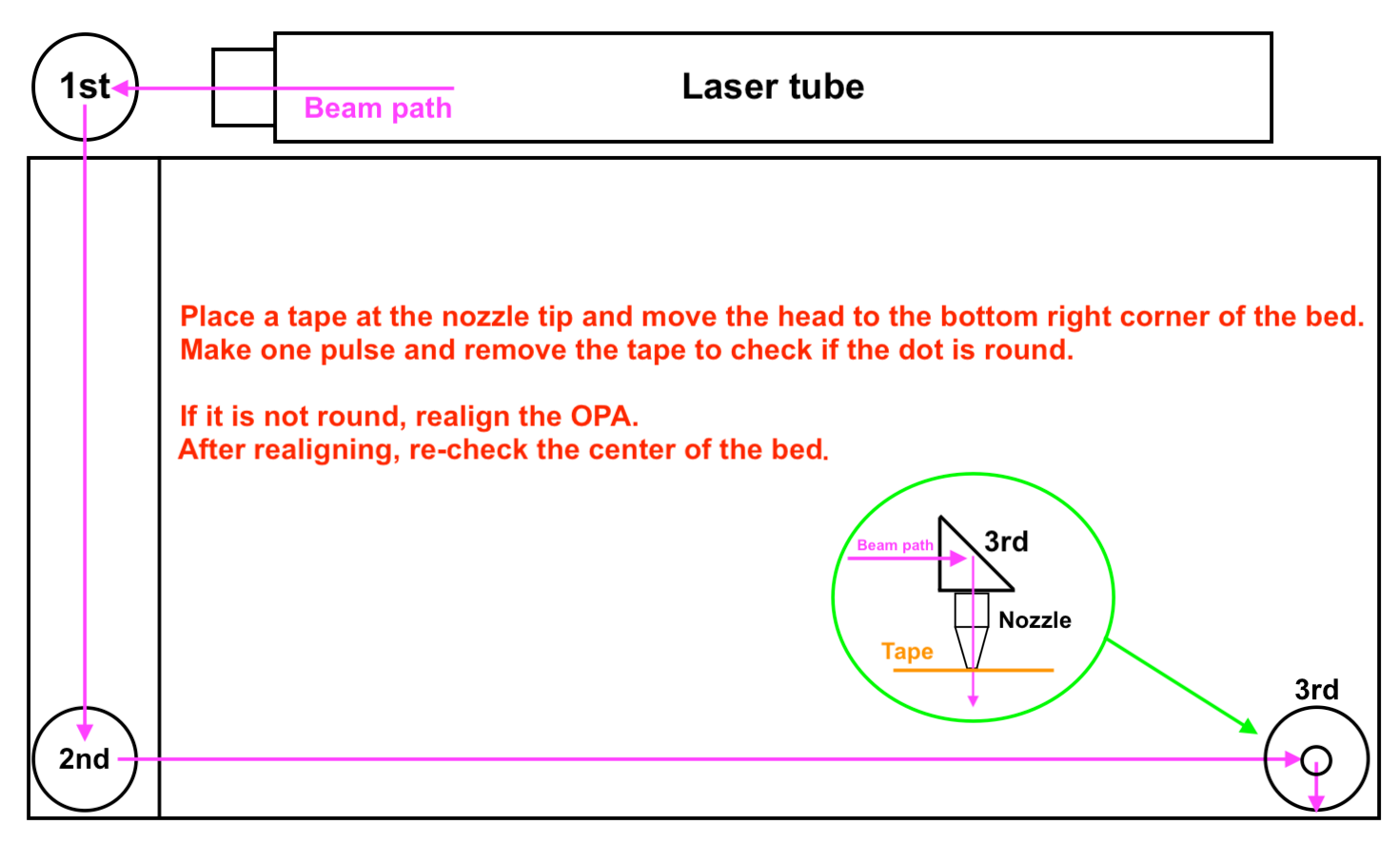

Ara comprovarem el camí des del 3r mirall fins a la punta del capçal, que indica el camí del feix de l'eix Z (vertical) a la cantonada inferior dreta de la base.
Resum del pas:
Passos a seguir:
Col·loqueu una cinta adhesiva de doble cara d'una sola capa a la punta de la tovera.
Moveu el capçal làser a la cantonada inferior dreta de la base.
Tanqueu la porta i feu 1 pols.

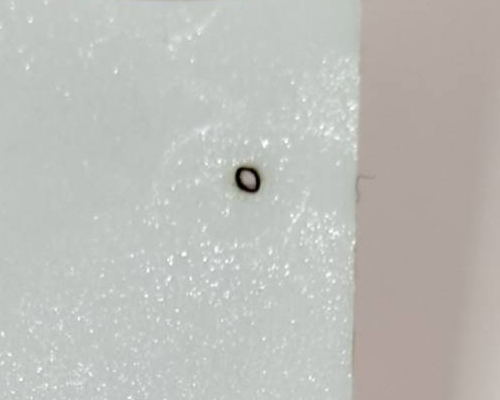

Comproveu visualment si el resultat de la marca de cremada és bo o dolent.

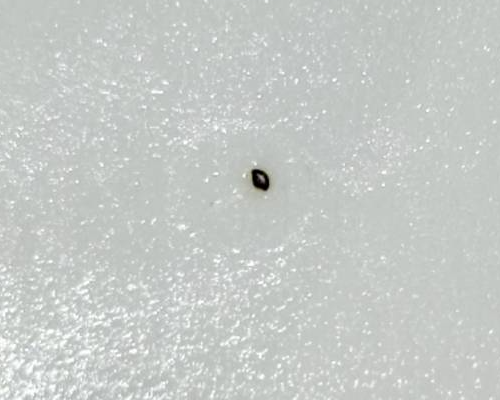

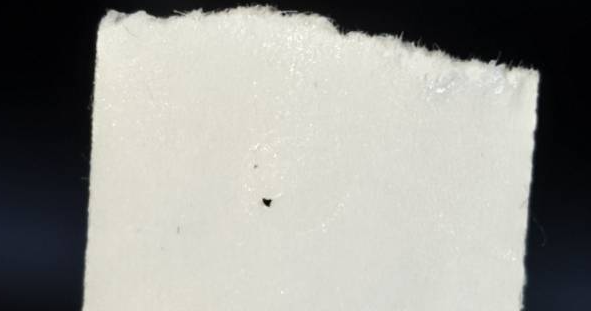

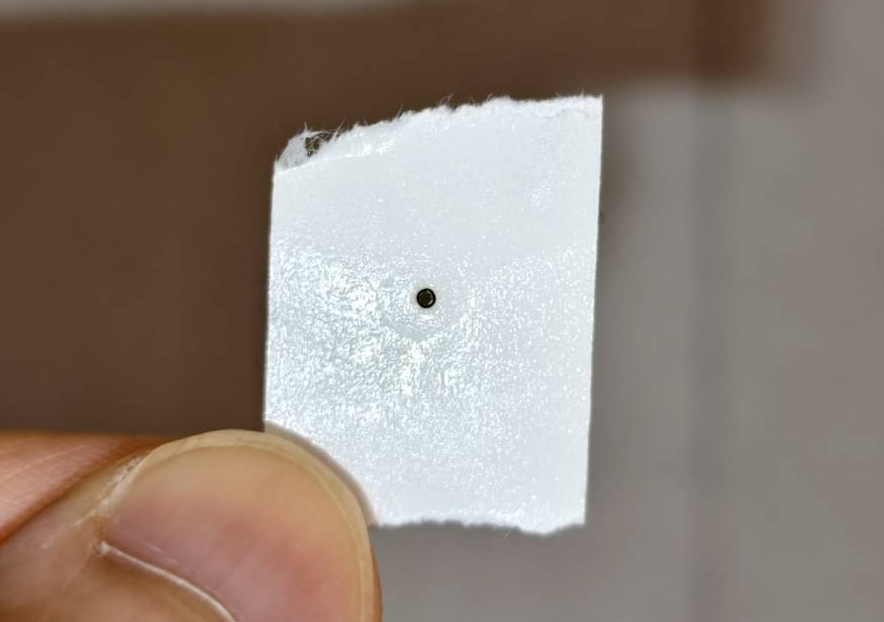

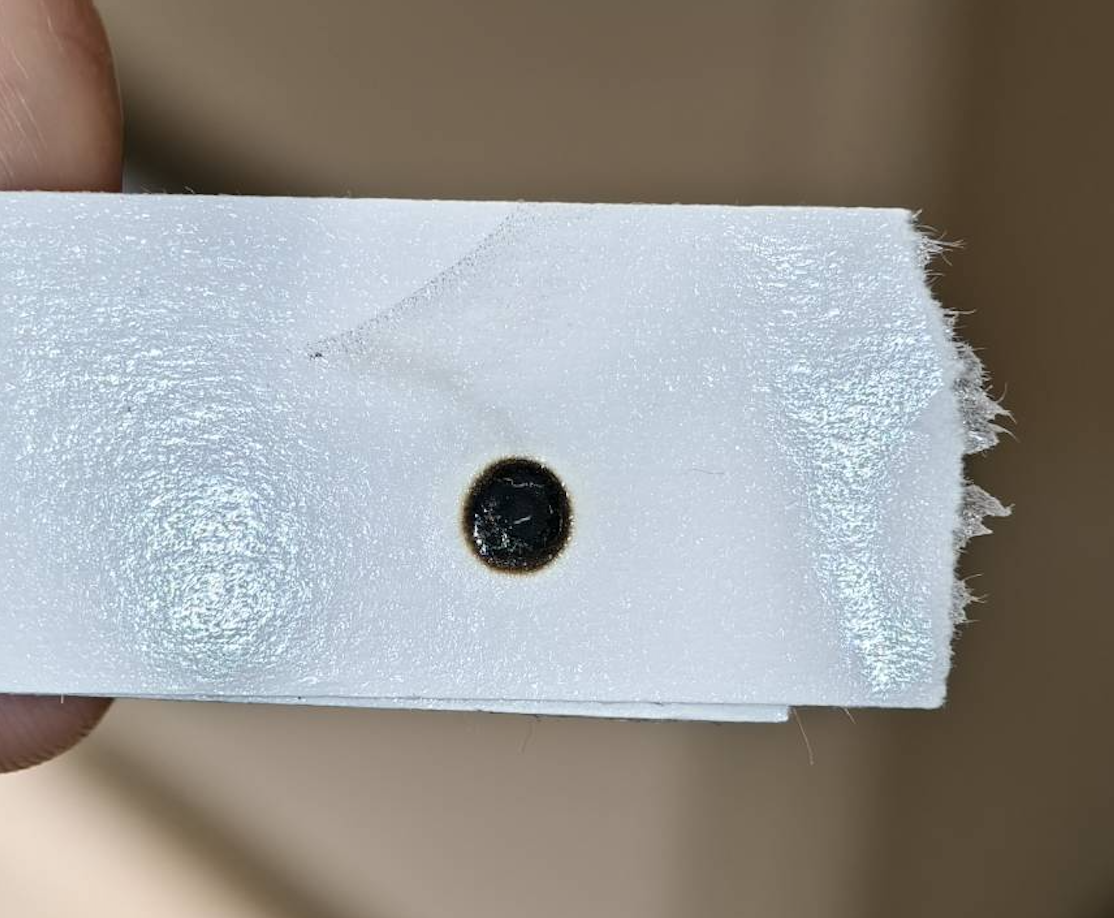

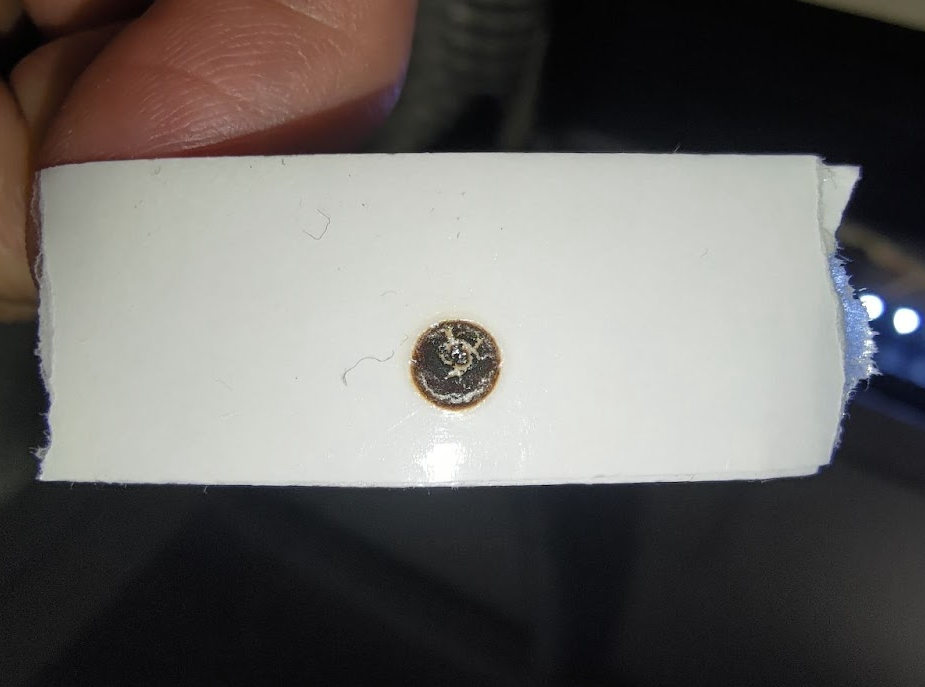

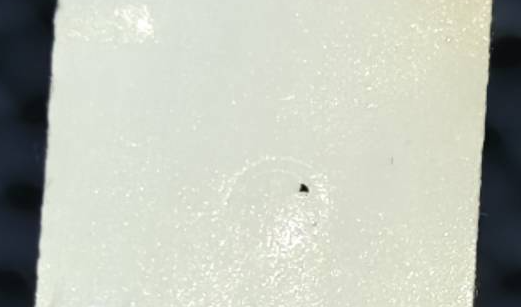

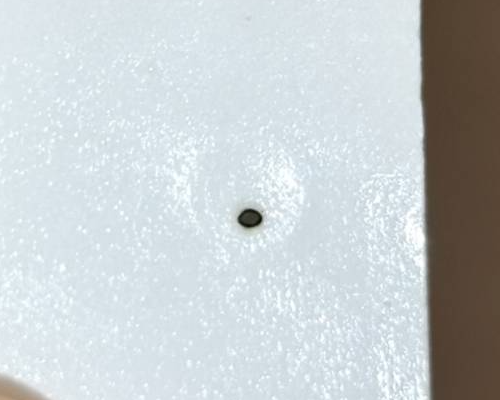

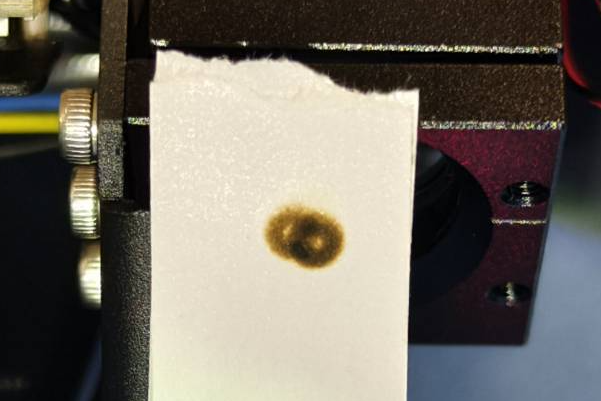

Exemple correcte (Rodó i centrat)
Exemple acceptable ((Rodó però lleugerament descentrat)
Exemple incorrecte (No rodó o no centrat)
Determineu el vostre resultat i la següent acció a seguir:
Aquest pas us ensenyarà com alinear el camí vertical des del 3r mirall fins a la base ajustant els cargols del 3r mirall. Hi ha tres cargols al 3r mirall, i girar-los en sentit horari o antihorari canviarà el camí vertical del feix, és a dir, la posició del petit punt a la cinta canviarà.
Demostració - Ajust del camí òptic del tercer mirall al centre de la base
Col·loqueu una cinta adhesiva de doble cara d'una sola capa nova a la punta del capçal.
Moveu el capçal làser a la cantonada inferior dreta de la base.
Tanqueu la porta i feu 1 pols per fer una marca cremada a la cinta.
Retireu la cinta i determineu quin(s) cargol(s) heu d'ajustar segons el resultat de la taula següent.
Ajusteu el cargol.
Utilitzeu una cinta nova o la mateixa cinta en una altra àrea i col·loqueu-la a la punta del capçal.
Repetiu el pas #2 fins que el punt sigui rodó i centrat.
Torneu a comprovar el punt central.
(El vídeo és una operació real del personal de FLUX. És un vídeo llarg, podeu canviar la velocitat, però el concepte i el procés són la clau per entendre com ajustar-lo. Si us plau, activeu els subtítols.)
*Nota:
El punt central i el punt inferior dret han de ser rodons alhora.
El punt central ha d'estar centrat, però és acceptable que el punt inferior dret no estigui centrat.
En cas contrari, es considerarà que el camí òptic no està alineat.
Determineu la posició del vostre punt làser, identifiqueu el cargol i la seva direcció de rotació. Si us plau, consulteu la foto següent i trobeu el número que sigui similar a la posició del vostre punt làser:
Primer, haureu de conèixer tota l'àrea on es pot moure el punt. De fet, és la mateixa àrea que la punta del capçal. La marca premuda a la cinta és l'àrea.
A continuació, trobeu el número que sigui similar a la posició vertical del vostre punt
Gràfic esquemàtic:
Per al #1: El punt vertical ha d'anar cap a la dreta per ser rodó i estar al centre. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit horari. Consulteu la foto a continuació.
Per al #2: El punt vertical ha d'anar cap avall a la dreta per ser rodó i estar al centre. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit horari per anar cap a la dreta. El cargol superior esquerre s'haurà de girar en sentit antihorari per baixar. Consulteu la foto a continuació.
Per al #3: El punt vertical ha de baixar per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol superior esquerre s'haurà de girar en sentit antihorari per baixar. Consulteu la foto a continuació.
Per al #4: El punt vertical ha de baixar cap a l'esquerra per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior esquerre s'haurà de girar en sentit horari. Consulteu la foto a continuació.
Per al #5: El punt vertical ha d'anar cap a l'esquerra per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit antihorari.. Consulteu la foto a continuació.
Per al #6: El punt vertical ha de pujar cap a l'esquerra per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior dret s'haurà de girar en sentit antihorari per anar cap a l'esquerra. El cargol superior esquerre s'haurà de girar en sentit horari per pujar. Consulteu la foto a continuació.
Per al #7: El punt vertical ha de pujar per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol superior esquerre s'haurà de girar en sentit horari per pujar. Consulteu la foto a continuació.
Per al #8: El punt vertical ha de pujar cap a la dreta per quedar rodó i centrat. Quan esteu de cara a la part frontal de la màquina: El cargol inferior esquerre s'haurà de girar en sentit antihorari. Consulteu la foto a continuació.
*Nota:
El punt central i el punt inferior dret han de ser rodons alhora.
El punt central ha d'estar centrat, però és acceptable que el punt inferior dret no estigui centrat.
En cas contrari, es considerarà que el camí òptic no està alineat.
Determineu el vostre resultat i la següent acció a seguir:
Tant el punt inferior dret com el central són correctes >> Pas 10
