4-13 Alineació de la llum vermella

Descripció

Aquest article us guiarà sobre com ajustar la trajectòria del punter de punt vermell per alinear-la amb la trajectòria del feix làser.

Quan cal calibrar el punter de punt vermell?

Eines

Prepareu les eines següents:

Pas 1

Familiaritzeu-vos amb com realitzar un pols làser de manera segura.

A. Engegueu la màquina. B. Tanqueu la coberta de la porta. C. Aneu a Acció i espereu que es completi el procés d'inicialització. (Assegureu-vos que les icones de la coberta de la porta, la coberta posterior i la part inferior es mostrin totes com a tancades; en cas contrari, no es podrà realitzar l'operació de pols.) D. Localitzeu el botó de pols. E. Un clic = un pols, dos clics = dos polsos, i així successivament. ⚠︎ Assegureu-vos sempre que la coberta de la porta i la coberta posterior estiguin tancades quan feu polsos.

Pas 2

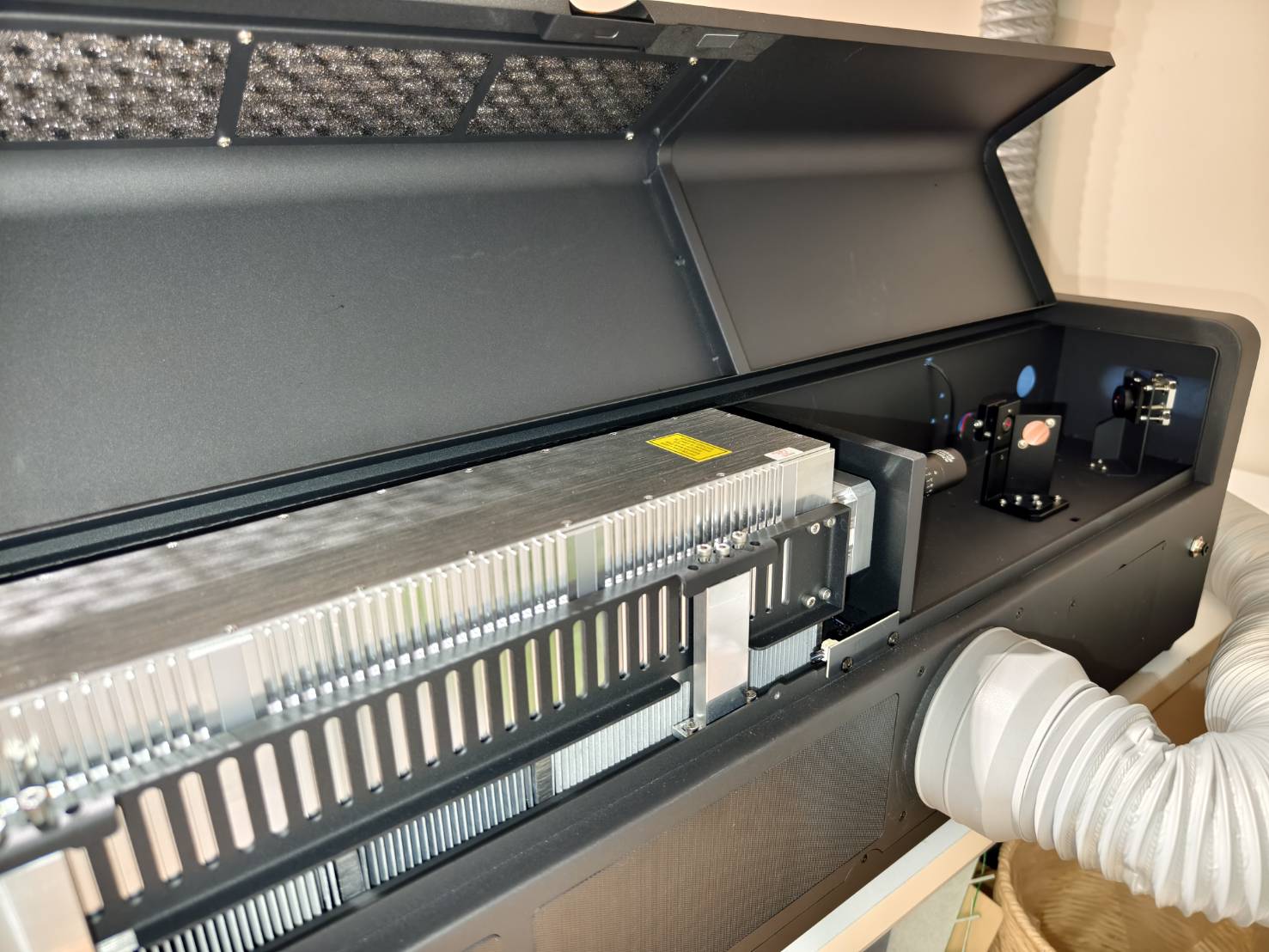

Utilitzeu un tornavís per afluixar els cargols de la part posterior de la màquina i després obriu la coberta posterior.

Pas 3

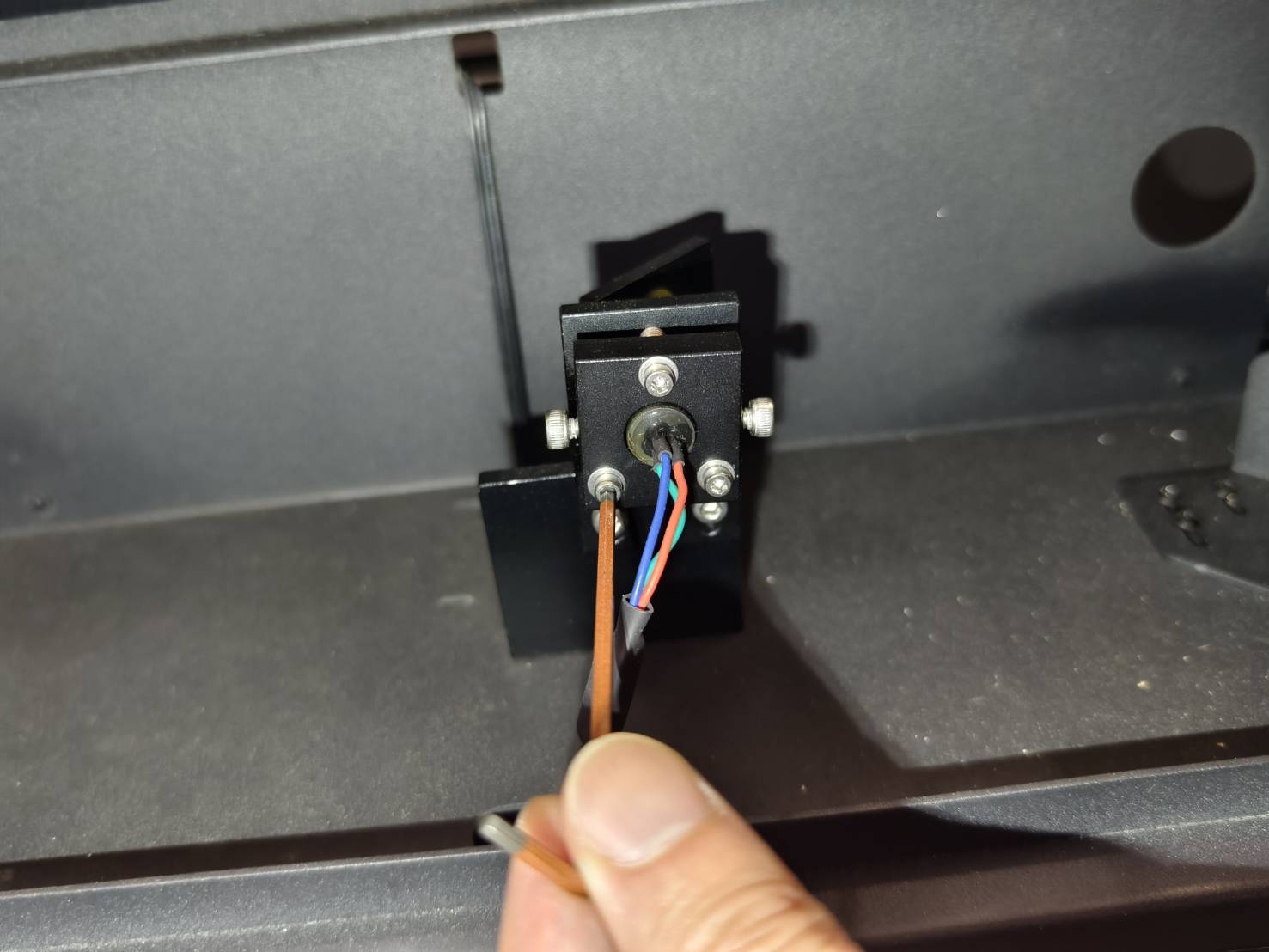

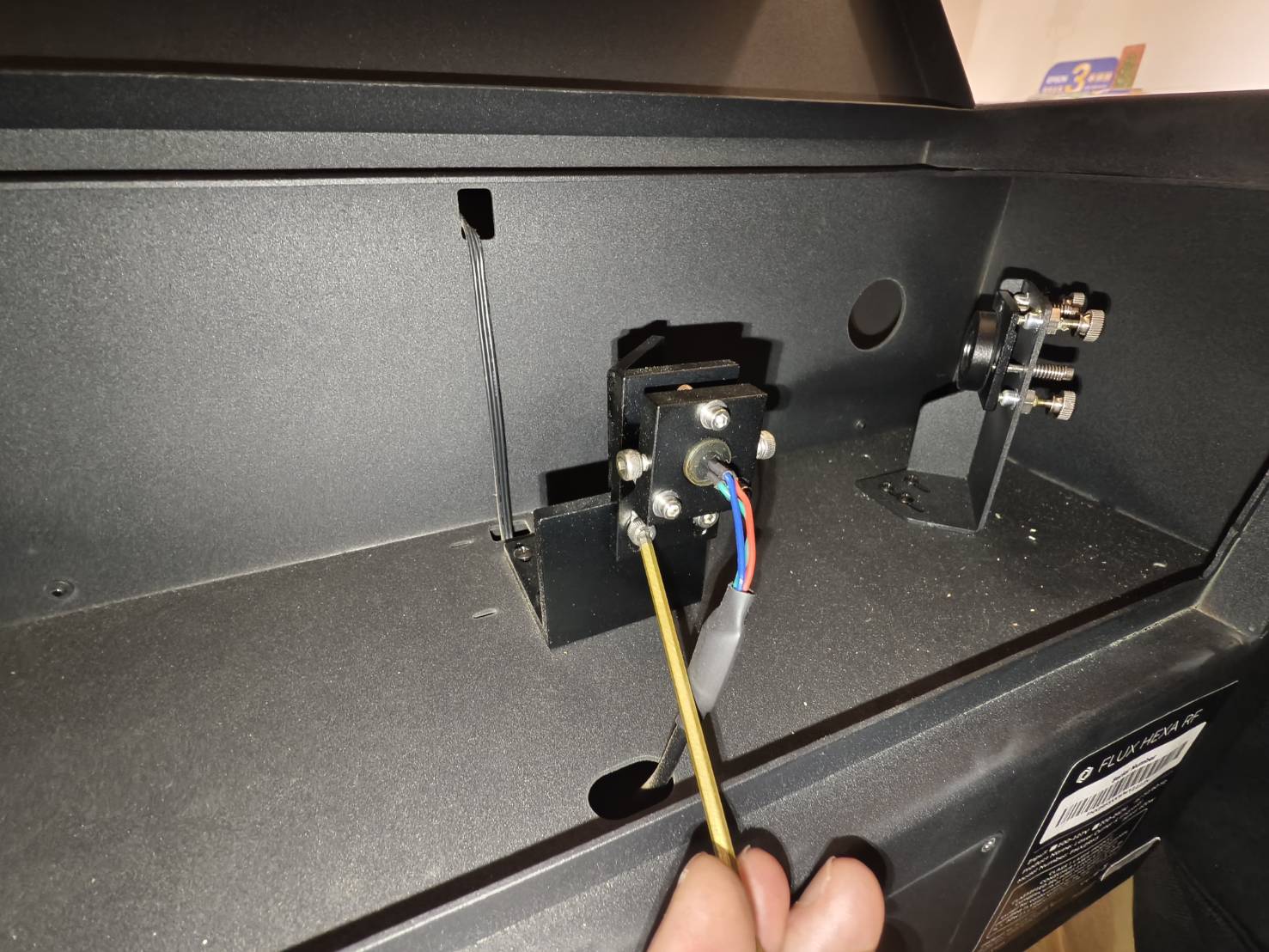

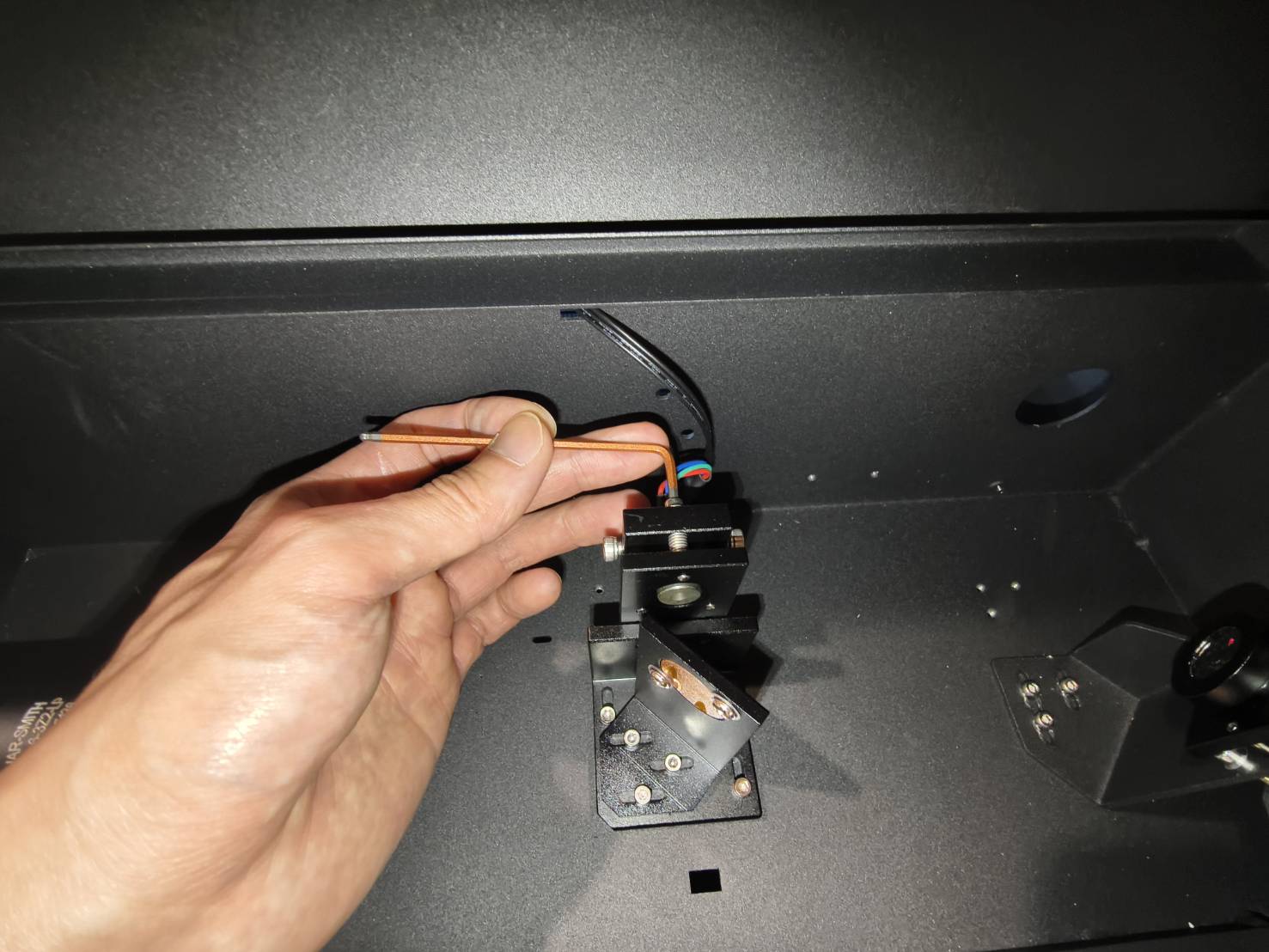

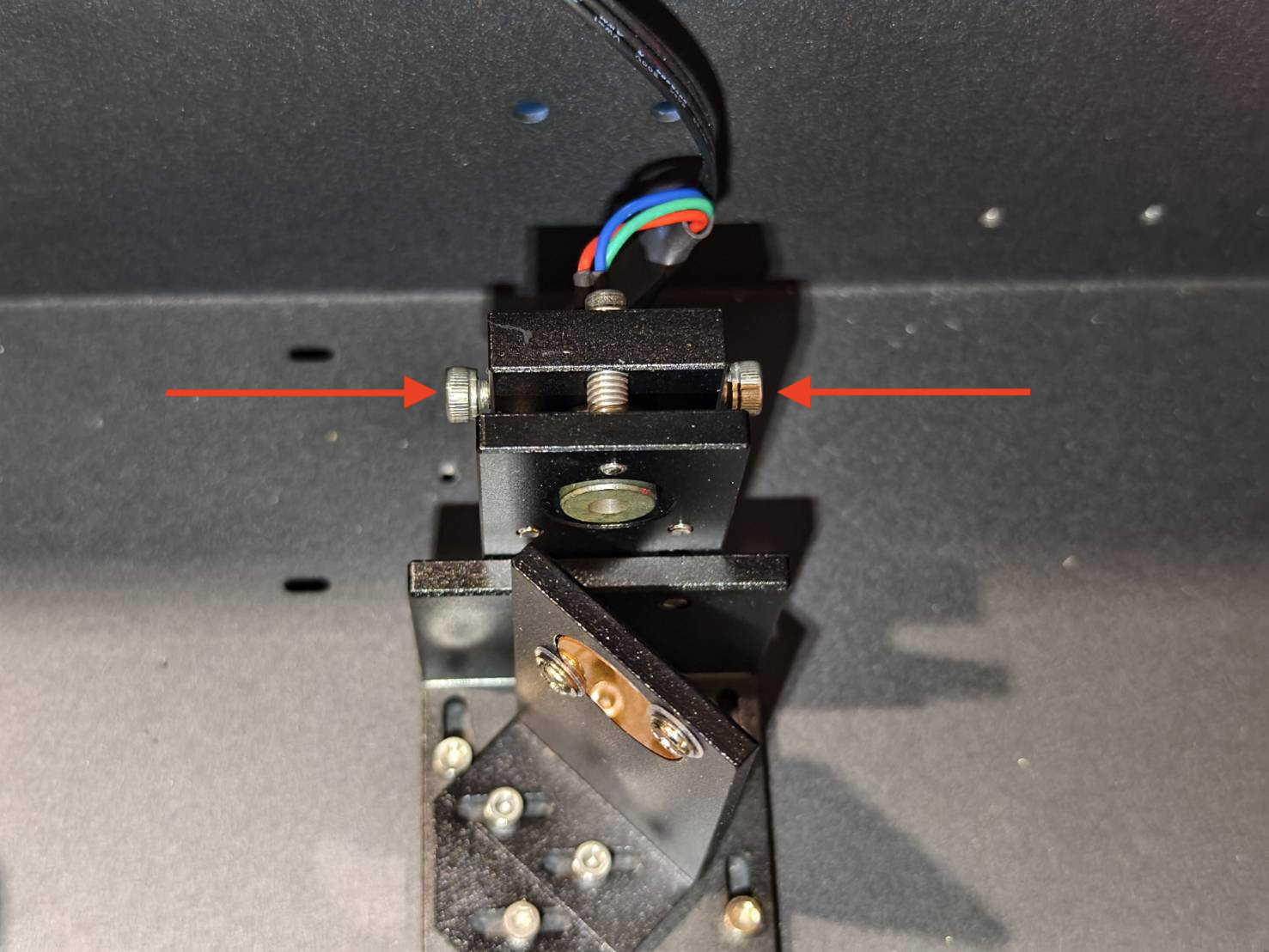

Assegureu-vos que els dos cargols a ambdós costats del mòdul de punt vermell estiguin ben collats. (Clau hexagonal de 3 mm)
(A causa de les diferents mides dels mecanismes del tub làser, la direcció d'instal·lació del mòdul de punt vermell per als models de 30W i 60W/80W serà diferent.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Pas 4

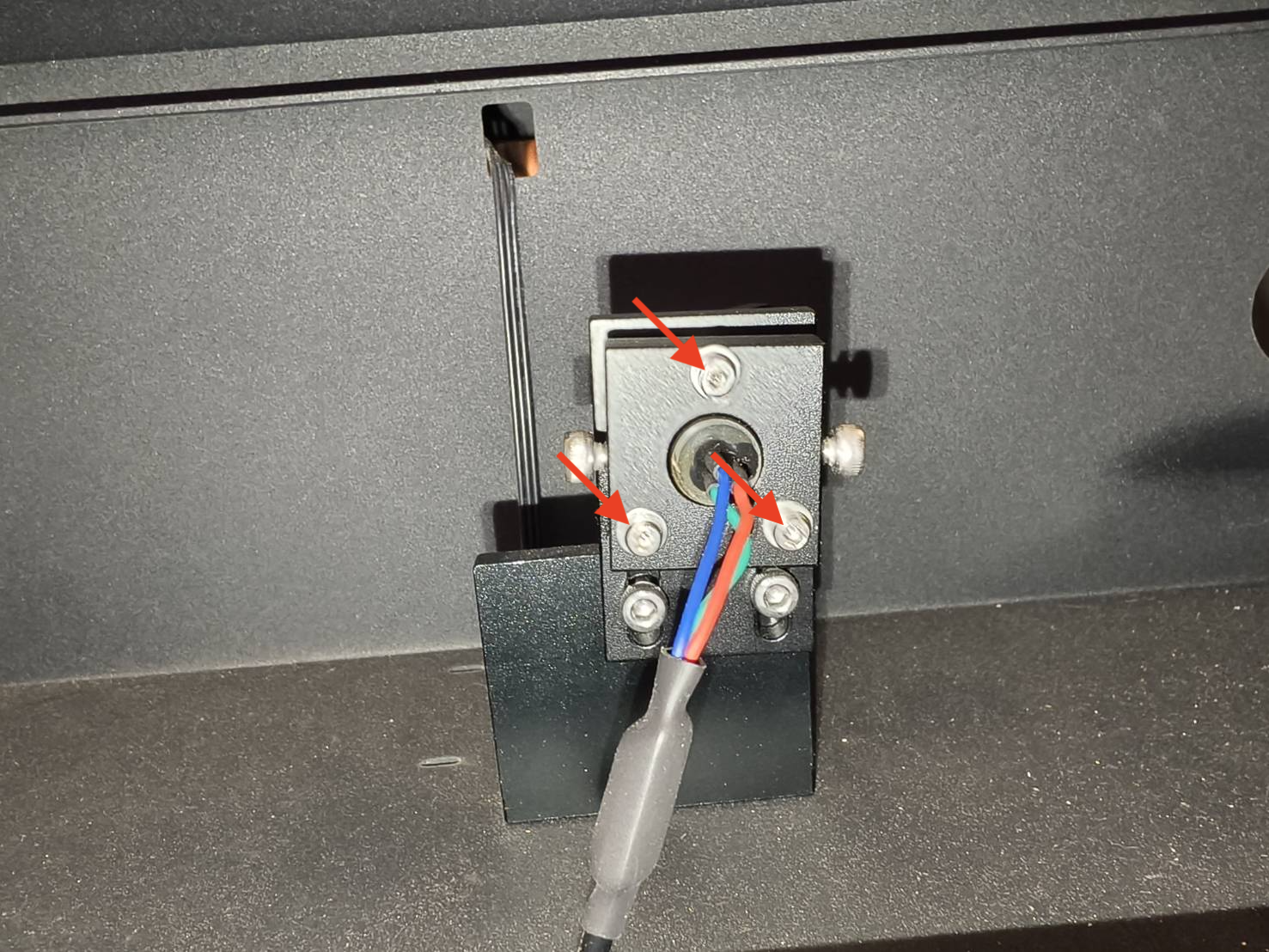

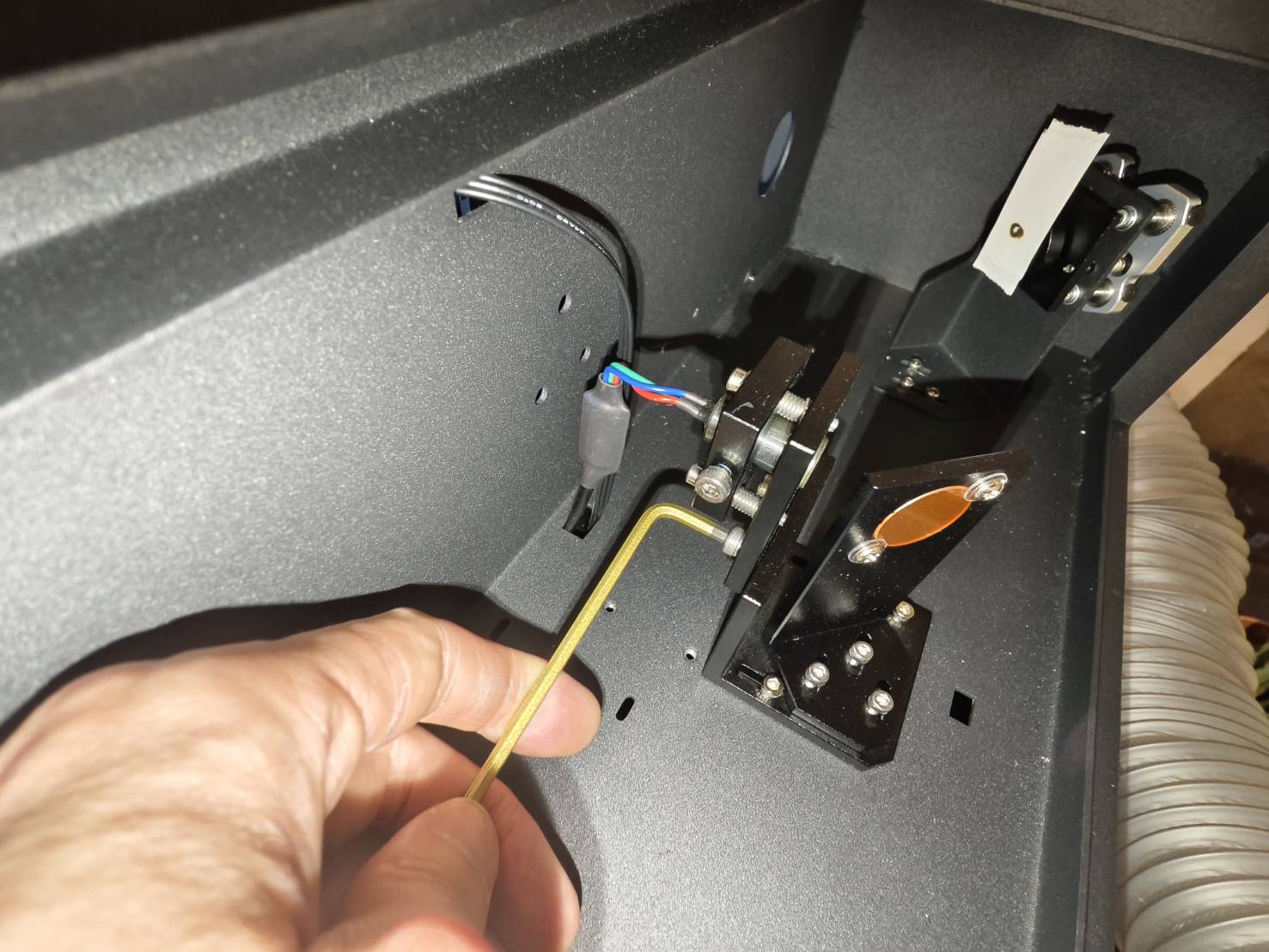

Colleu els tres cargols d'ajust del suport del làser de punt vermell.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Pas 5

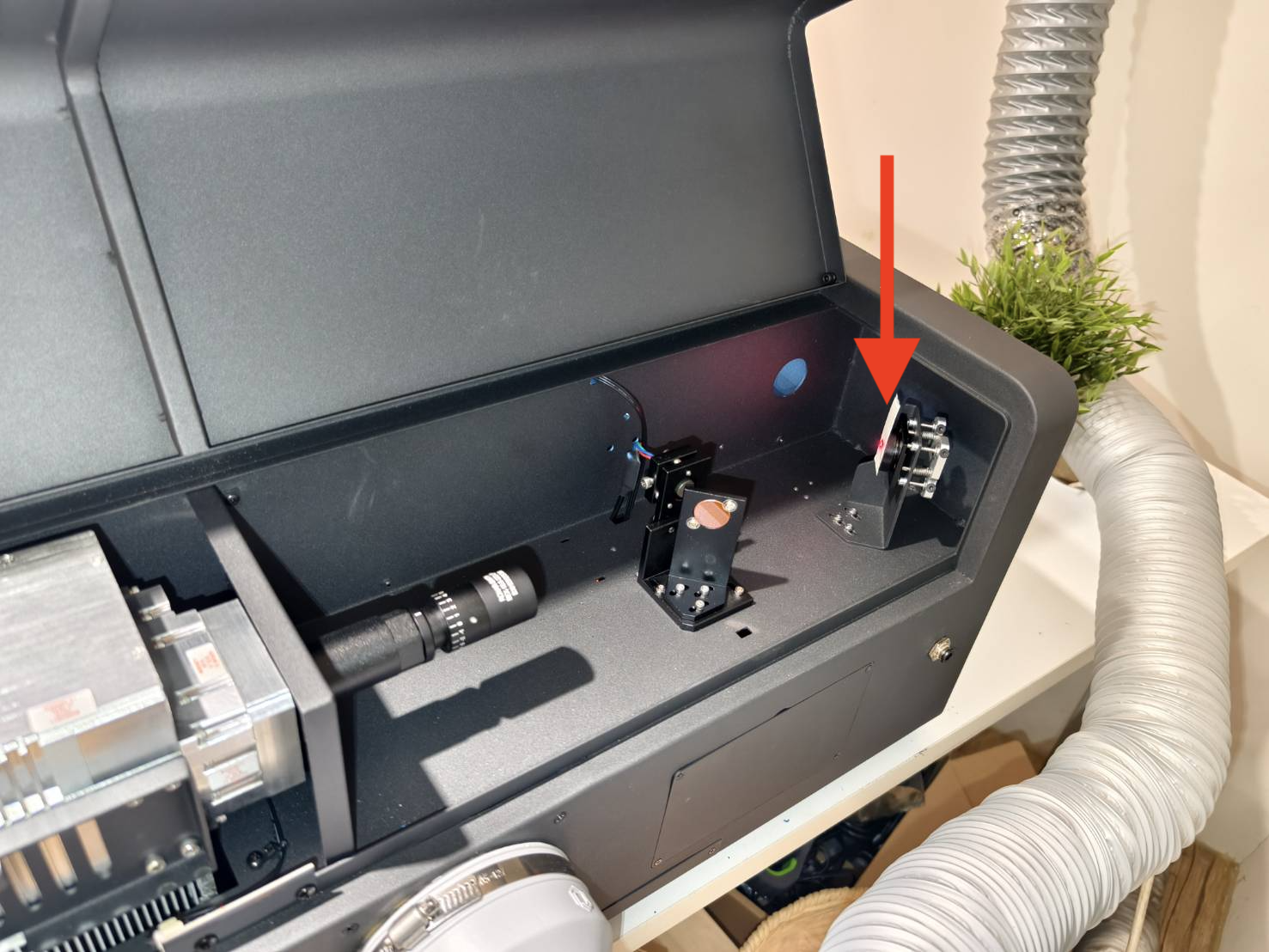

Apliqueu un tros de "doble capa" de cinta adhesiva al primer mirall, després tanqueu la coberta posterior i realitzeu 2 polsos.
(No traieu la cinta; deixeu-la al mirall.)

Pas 6

Obriu la coberta posterior i comproveu si la marca de cremada se superposa amb el punt vermell.

Exemple correcte - Superposició	Exemple incorrecte - Sense superposició

Avalueu els vostres resultats i feu el següent pas:

Pas 7

Aquest pas ajustarà la posició horitzontal del punt vermell.

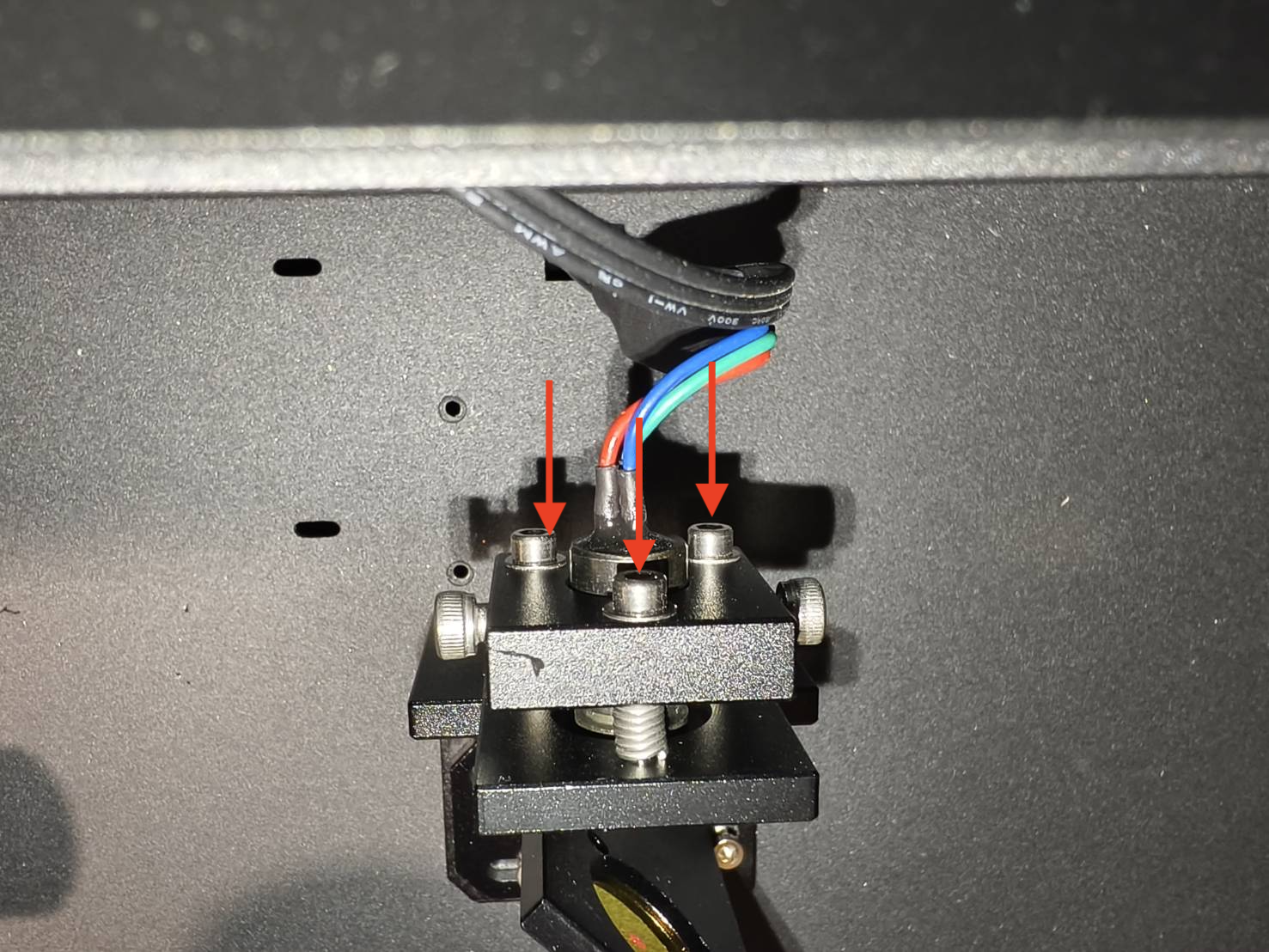

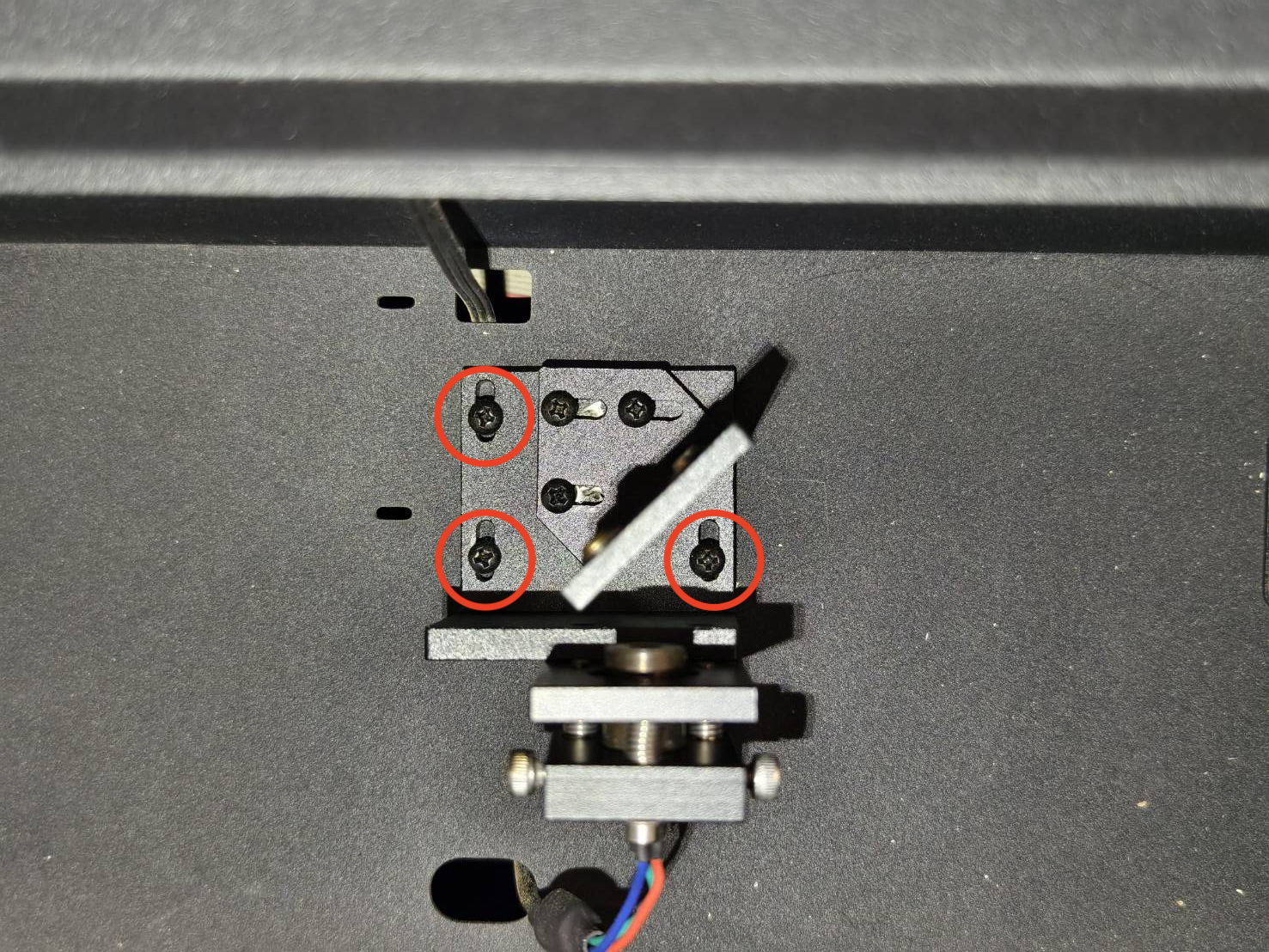

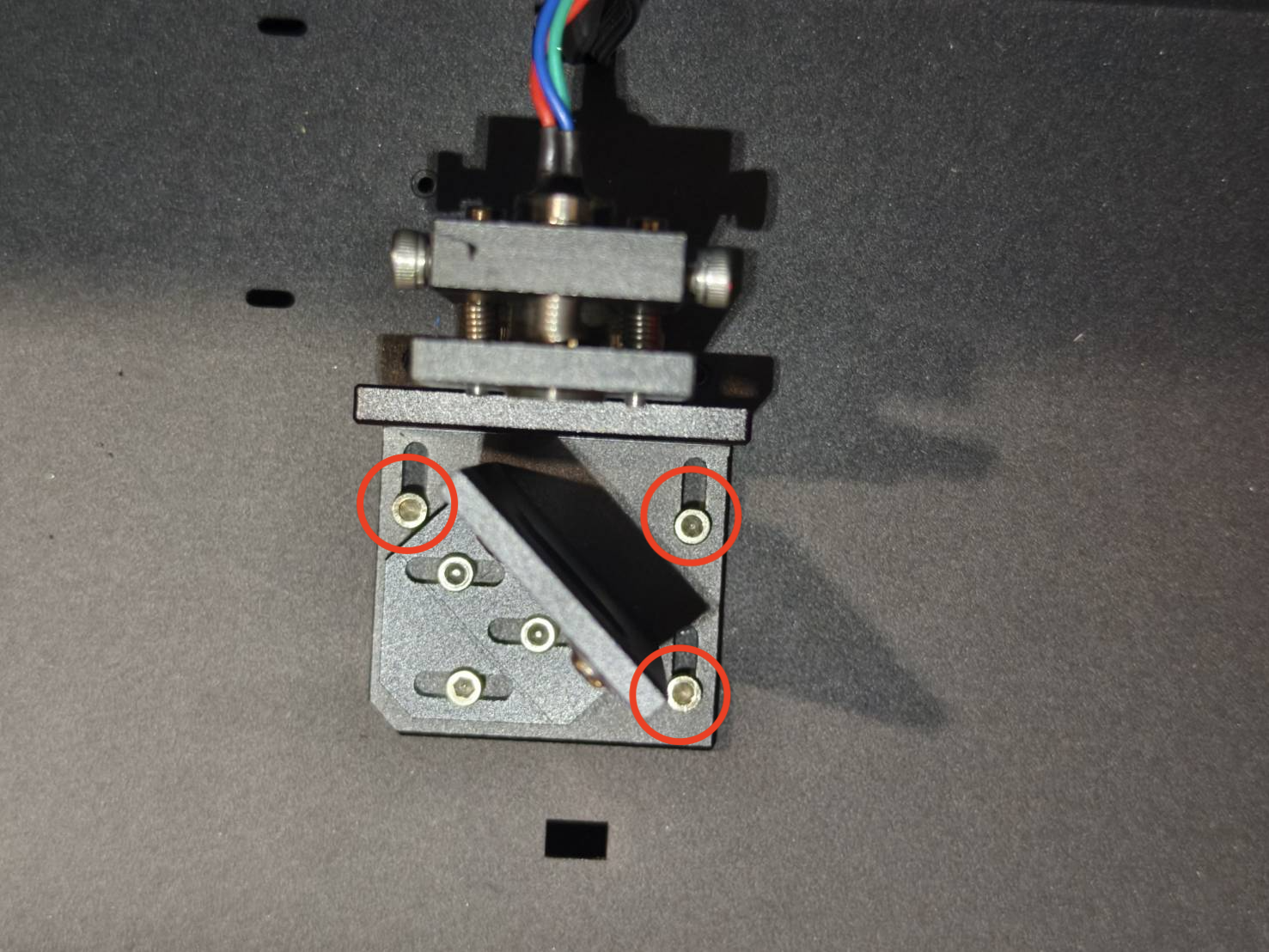

• Afluixeu els tres cargols de la part inferior del suport del punt vermell. (Utilitzeu una clau Allen de 2,5 mm o un tornavís Phillips)
• Moveu el suport per superposar la marca de cremada i el punt vermell horitzontalment.
• Estrenyeu els cargols.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Pas 8

Aquest pas ajustarà la posició vertical del punt vermell.

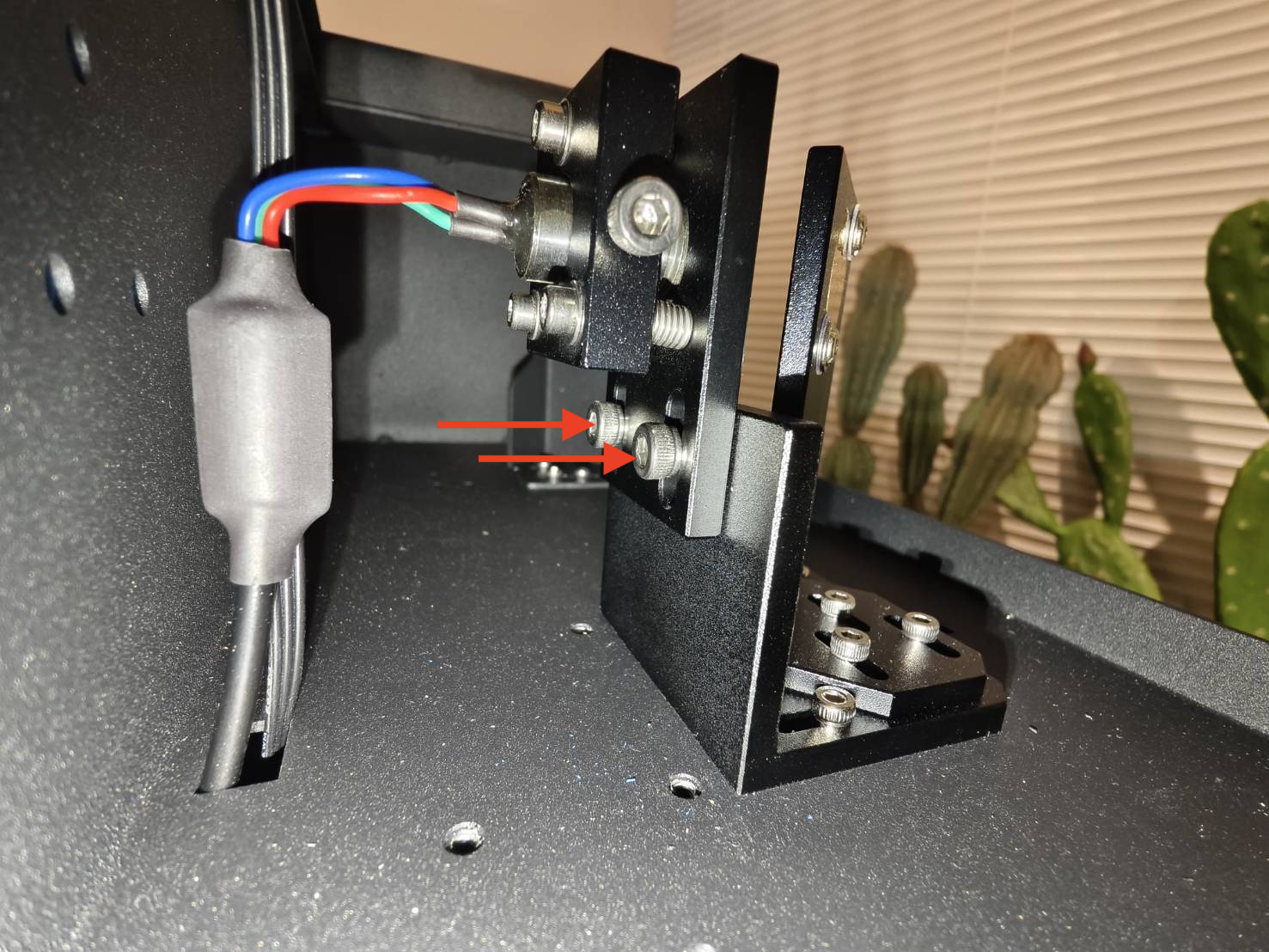

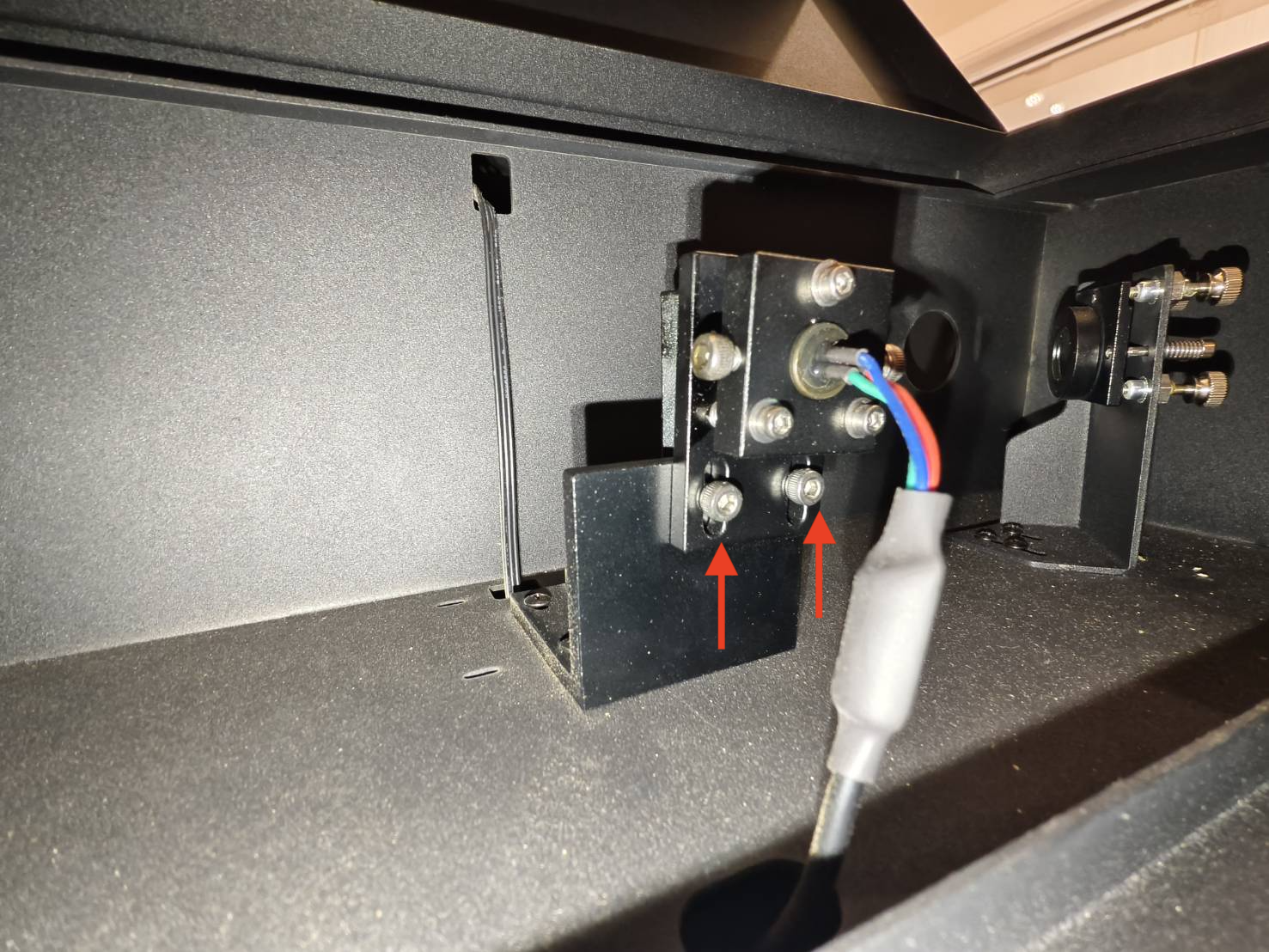

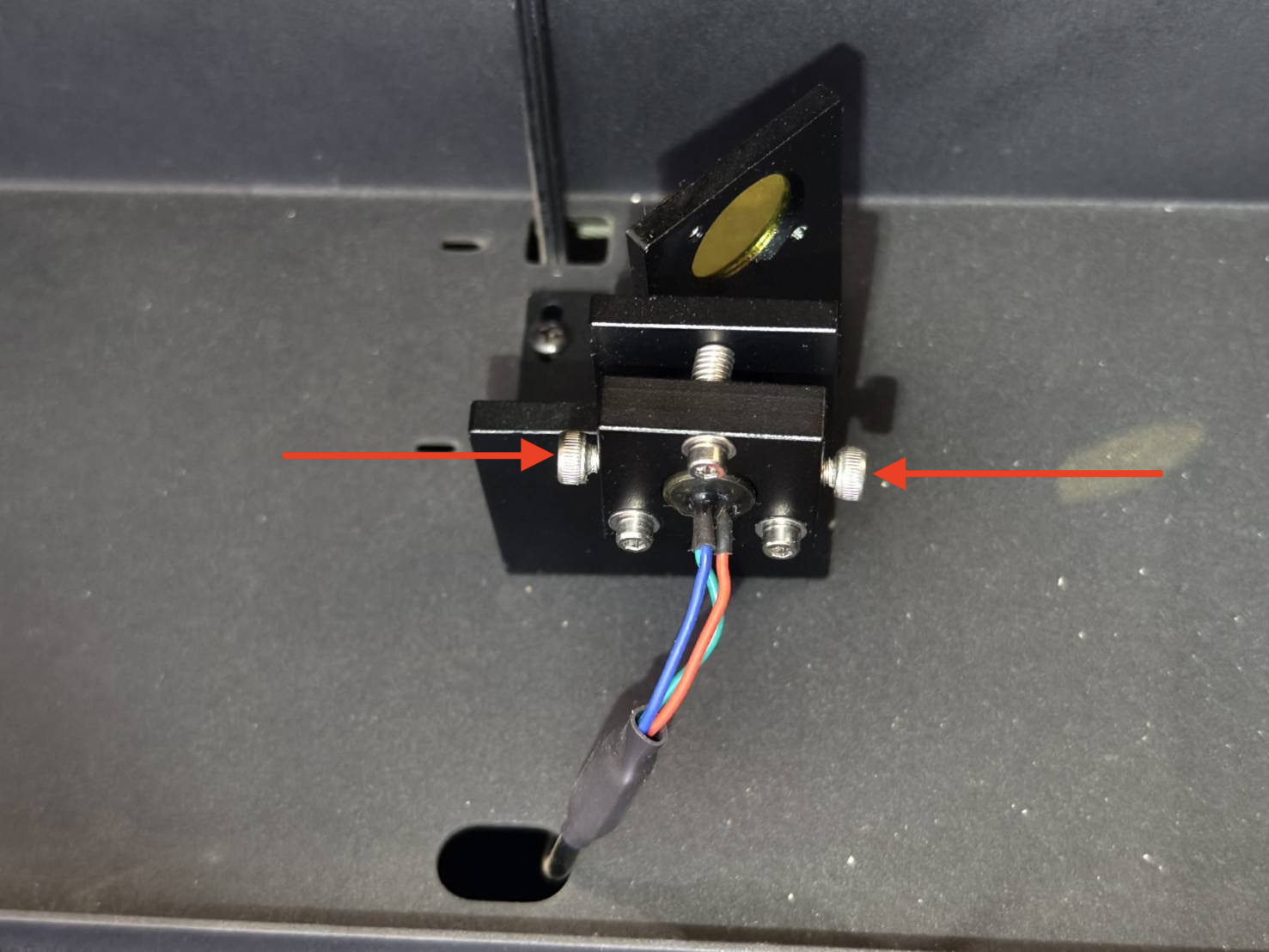

• Afluixeu els dos cargols del suport del punt vermell. (Clau Allen de 3 mm)
• Moveu el suport per superposar la marca de cremada i el punt vermell verticalment.
• Estrenyeu els cargols.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Pas 9

Col·loqueu un tros nou de cinta de doble capa al primer mirall i realitzeu dos polsos per tornar a comprovar el camí òptic.

Exemple correcte - Superposició	Exemple incorrecte - Sense superposició

Avalueu els vostres resultats i feu el següent pas:

Pas 10

Afluixeu els tres cargols per fer-lo ajustable.

Pas 11

Aquest pas comprova si la trajectòria òptica del punt vermell i el làser CO2 real estan alineats i se superposen.

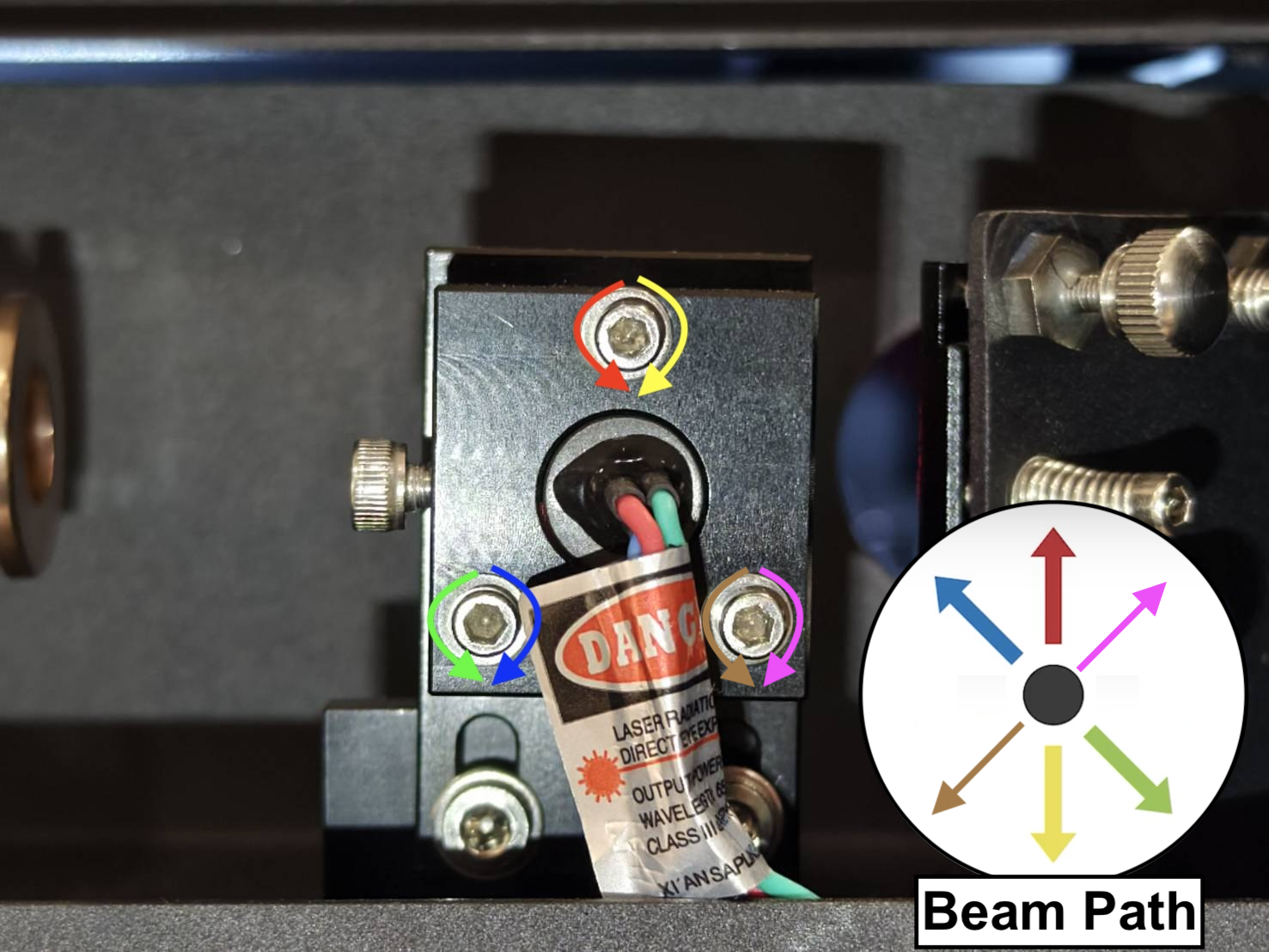

Si no estan alineats, utilitzeu una clau hexagonal de 2,5 mm per ajustar el mòdul del punt vermell.

Obriu la tapa de la porta. Col·loqueu un tros de cinta adhesiva de doble cara de doble capa a l'entrada del tercer mirall. Aneu a Acció i premeu 'Desbloquejar motors'. Moveu el capçal làser a la cantonada inferior dreta. Assegureu-vos que el punt vermell estigui encès. Tanqueu la tapa de la porta. Realitzeu 3 polsos. Comproveu si el punt làser vermell i la marca de cremada se superposen. Ajusteu el làser vermell si cal.

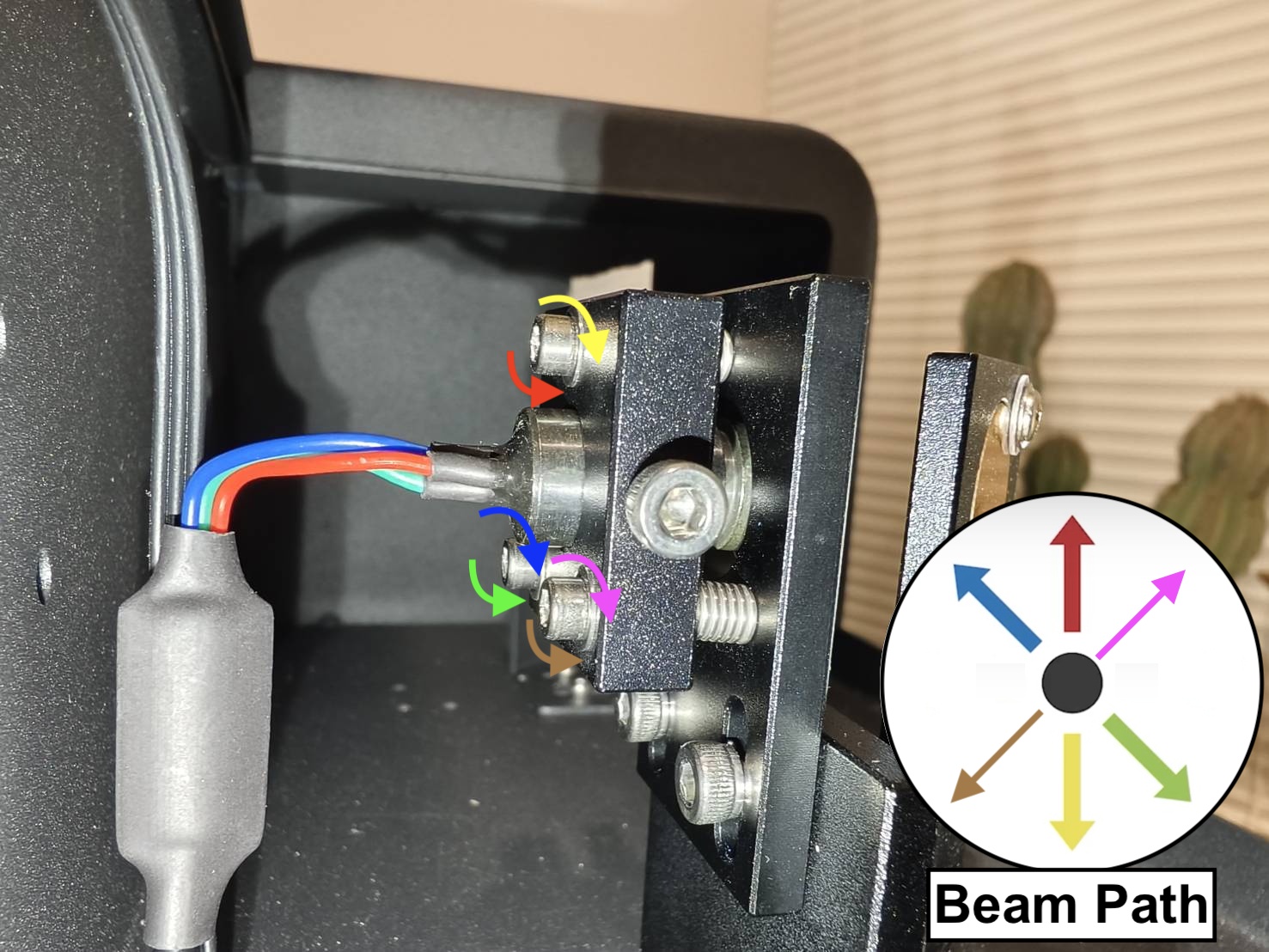

Exemple correcte - Superposició Exemple incorrecte - Sense superposició Cargols i trajectòria del feix del mòdul de punt vermell HEXA RF 30W HEXA RF 60W / HEXA RF 80W Nota: Si el punt vermell no cau sobre la cinta, vol dir que la trajectòria del punt vermell està massa desviada. És possible que el trobeu al segon mirall; moveu el punt vermell a l'àrea reflectant del mirall.

Pas 12

Utilitzeu el següent enllaç per comprovar la trajectòria òptica del làser.
4-8 Comprovació de la trajectòria òptica

Avalueu els vostres resultats i feu el següent pas:
