4-9 Ajustament del Recorregut Òptic

1. No es poden tallar materials utilitzant els paràmetres de potència i velocitat predeterminats de Beam Studio.
2. El resultat del gravat és més clar en àrees específiques, fent que l'efecte general sigui irregular.
3. La superfície de tall/secció transversal del material no és perpendicular i apareix inclinada.

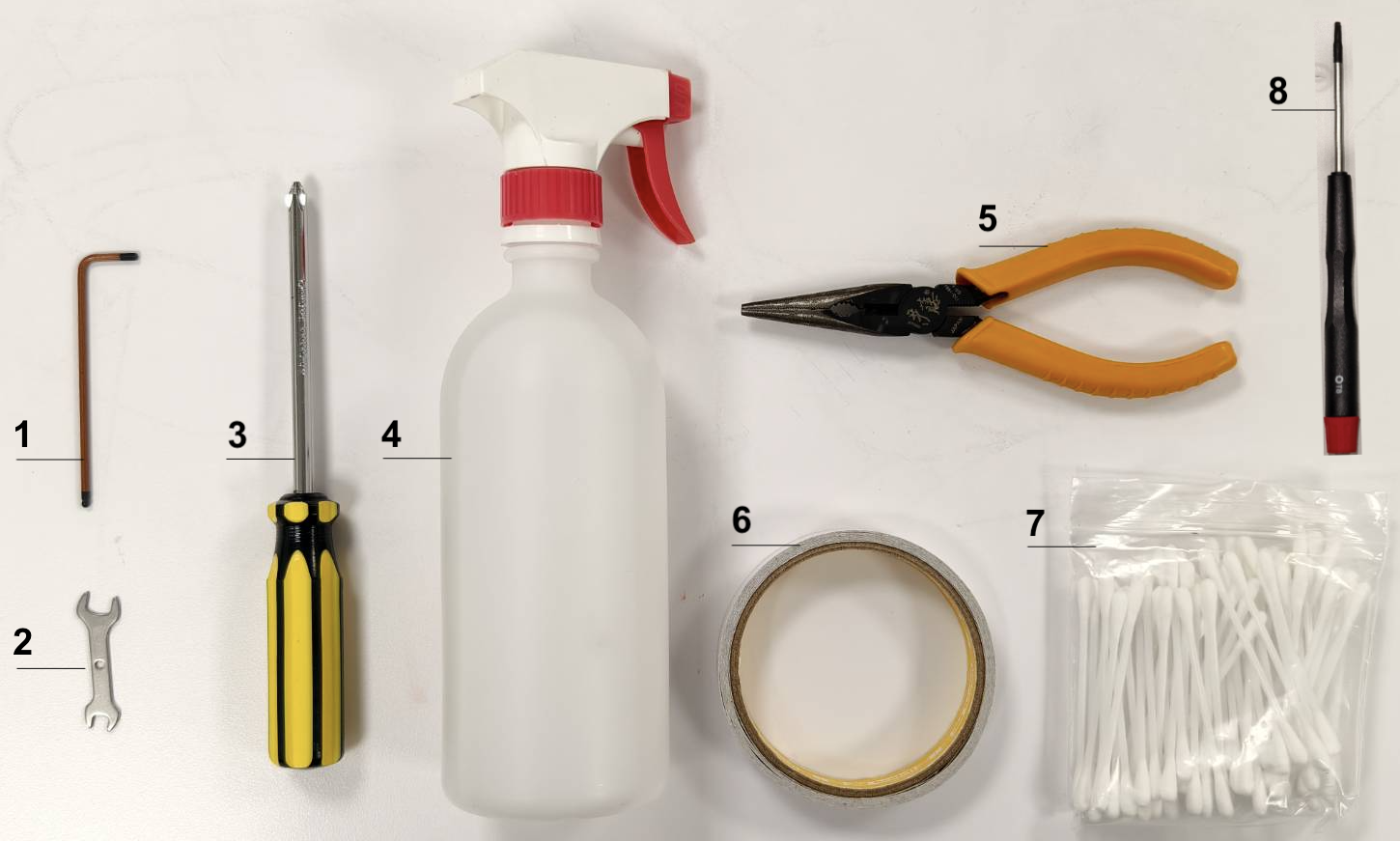

1. Clau Allen de 2,5 mm
2. Clau de doble boca
3. Tornavís Phillips
4. Esprai desinfectant / Esprai d'alcohol
5. Alicates
6. Cinta adhesiva de doble cara
7. Bastonets de cotó
8. Tornavís Torx T8

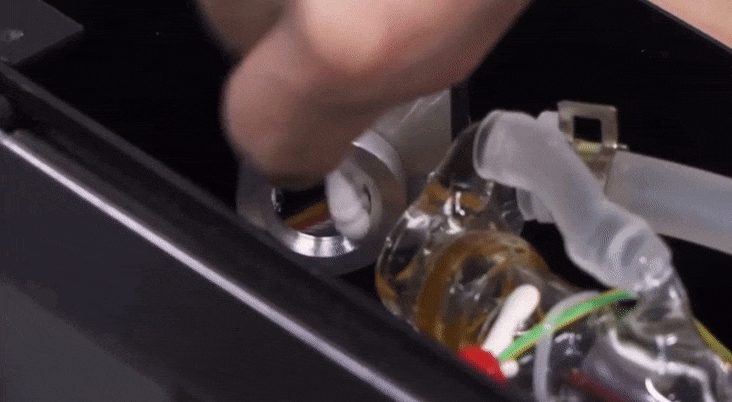

Passos reals:

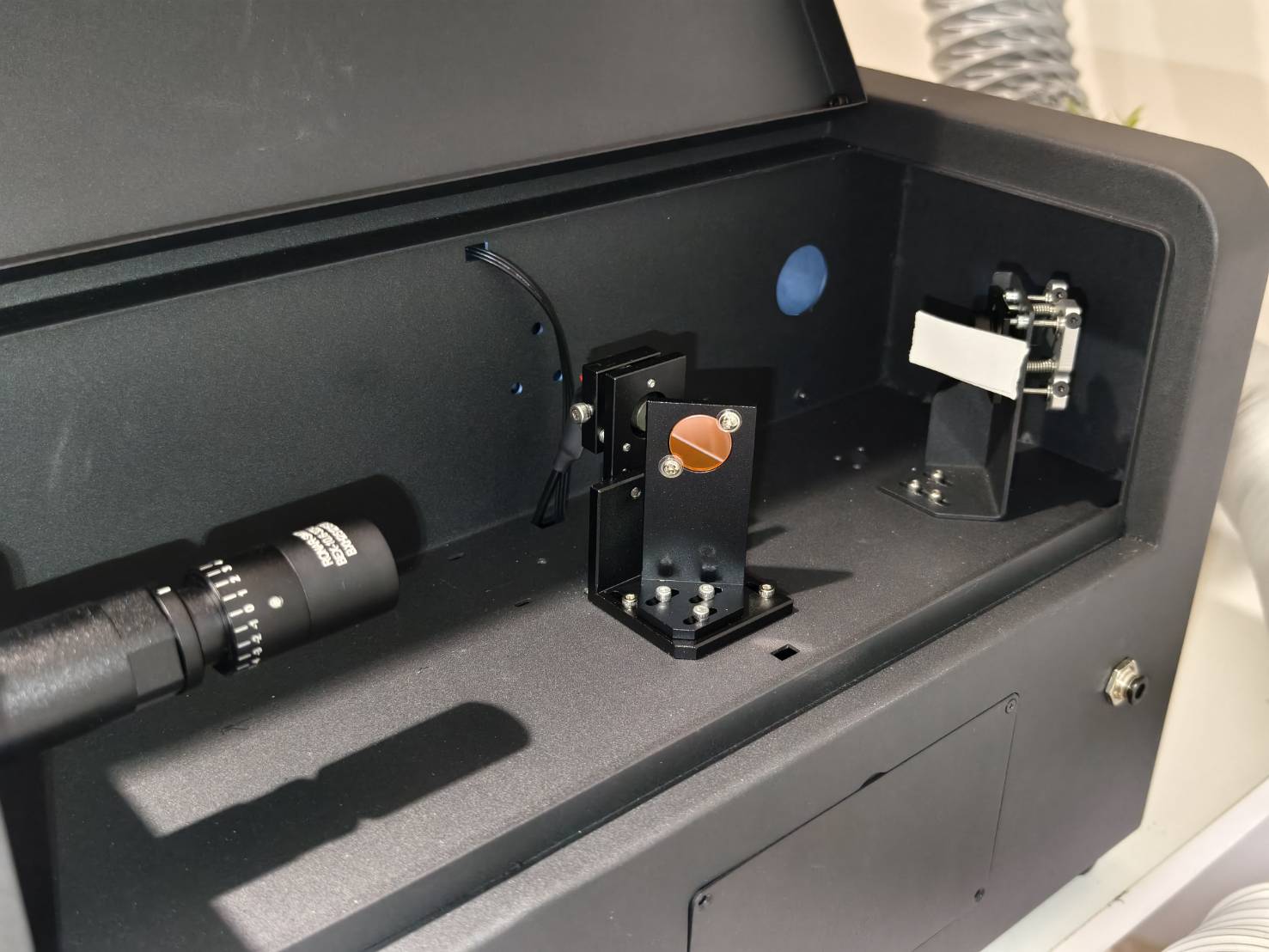

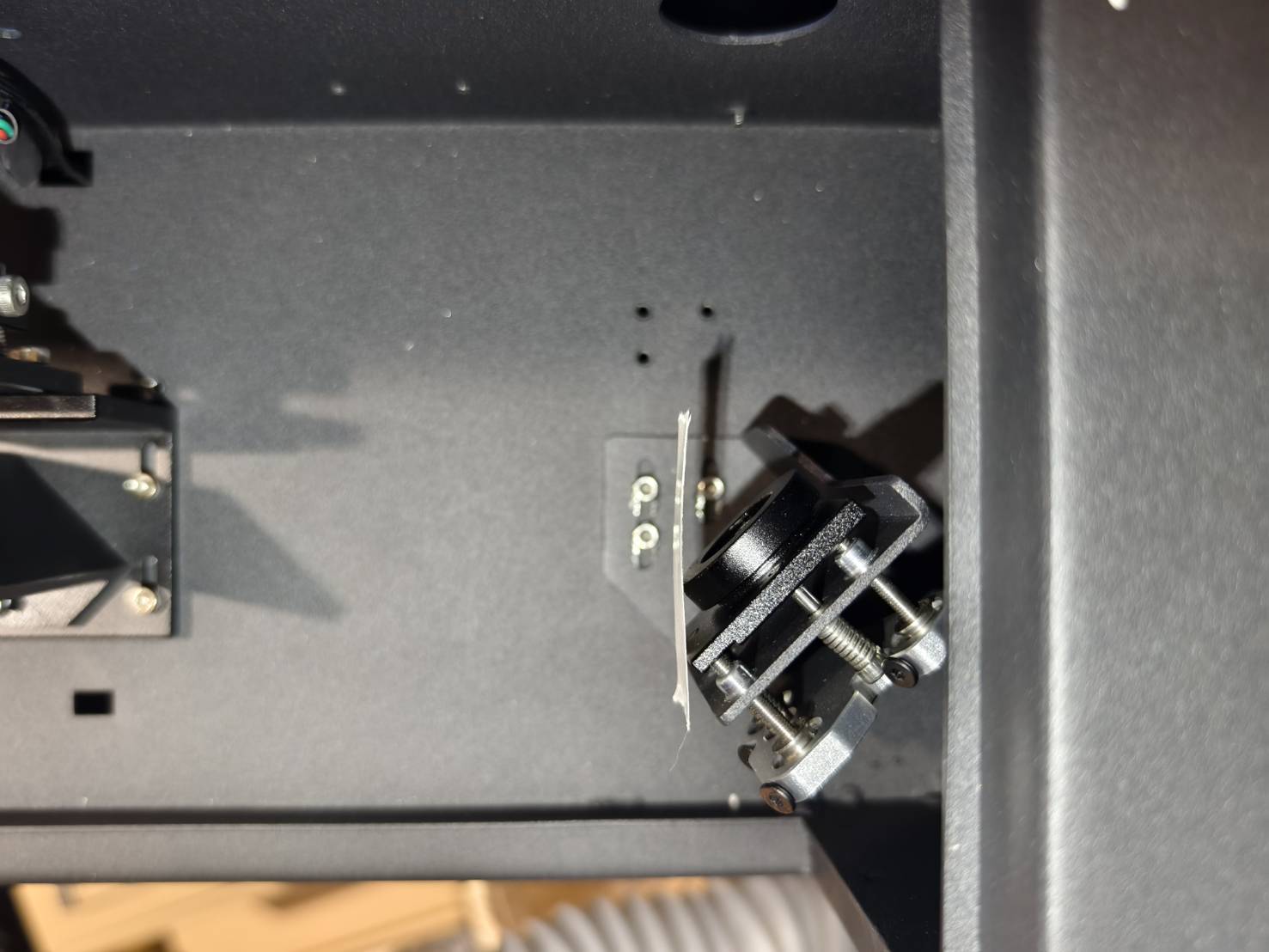

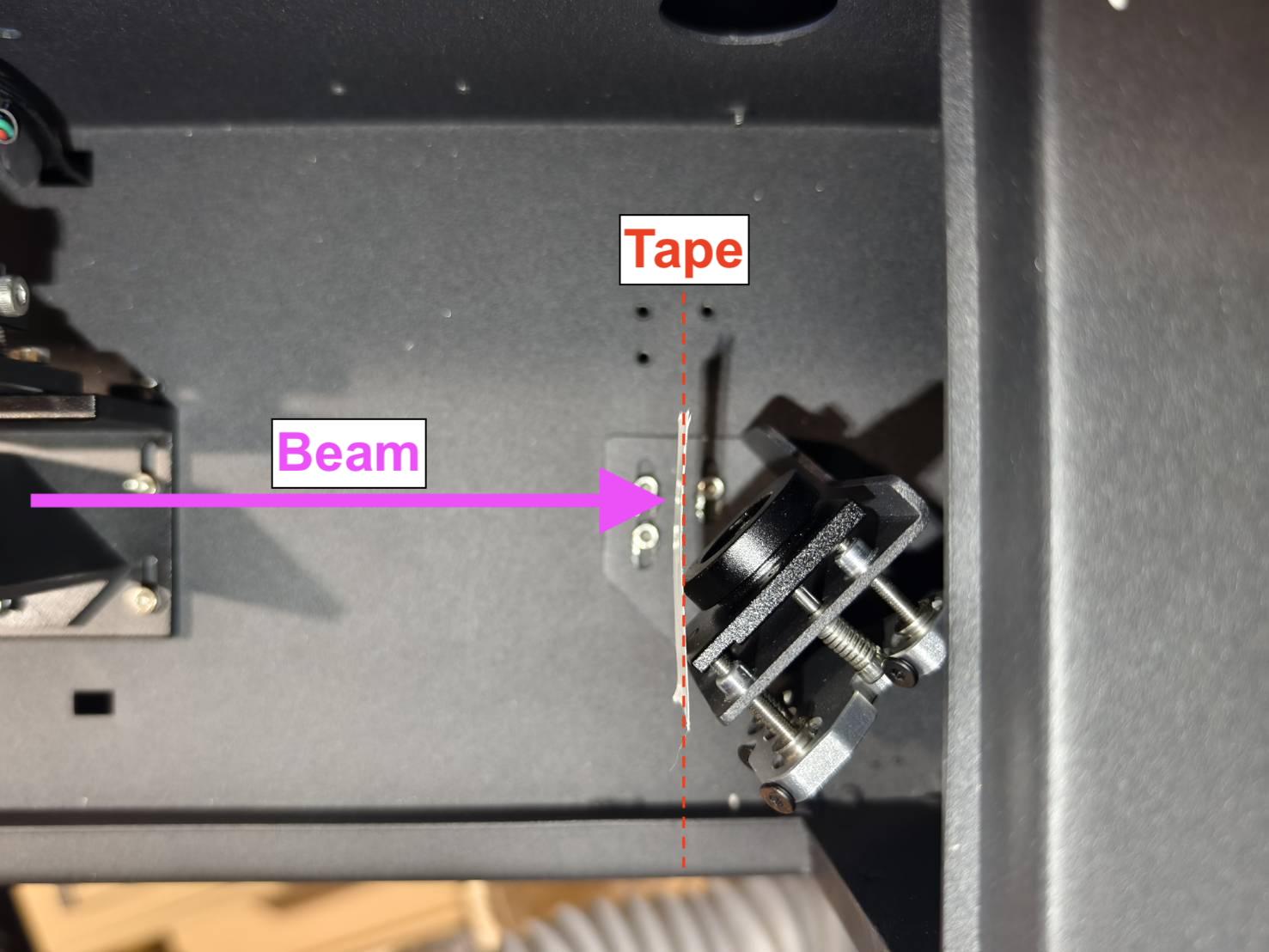

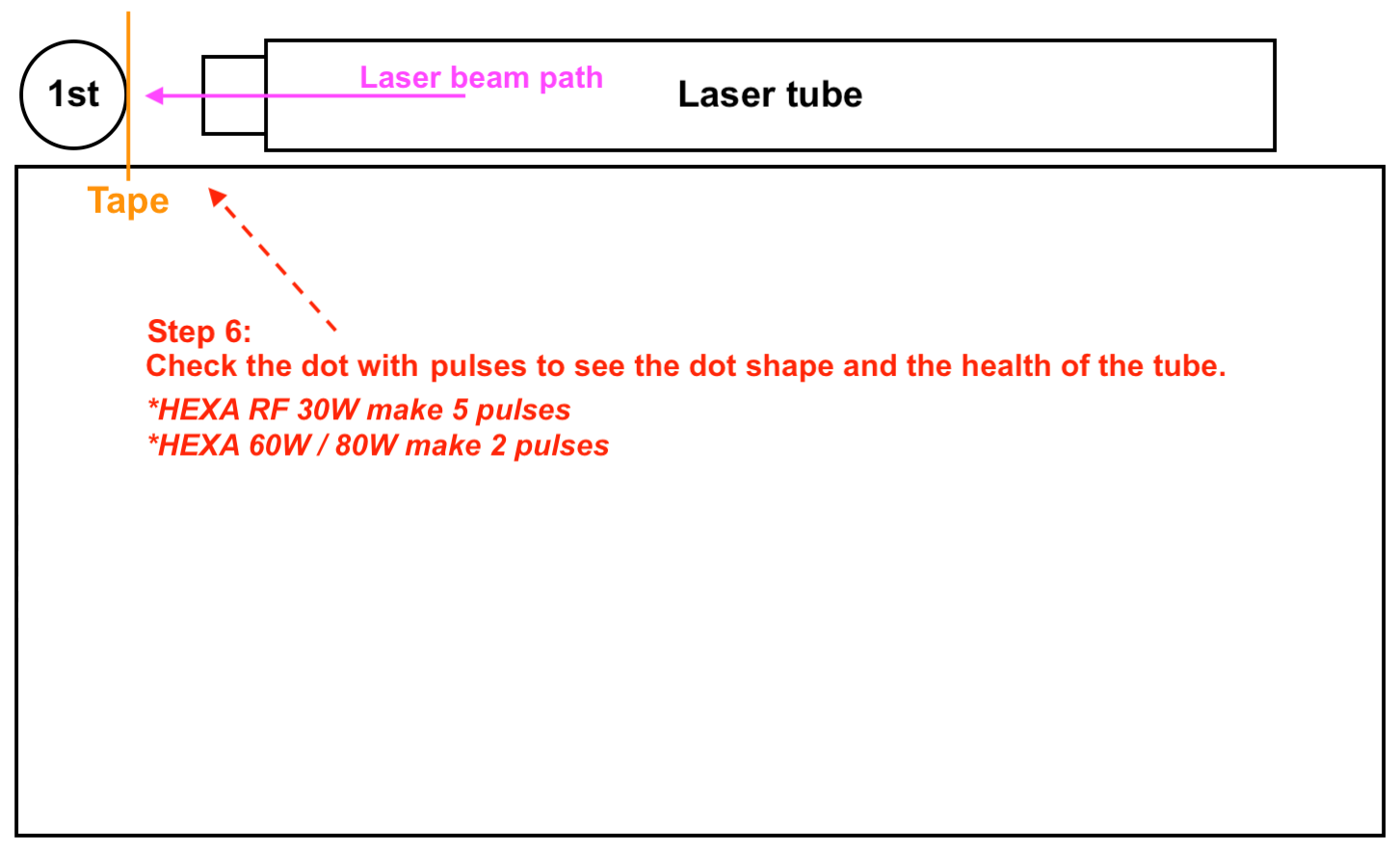

• Col·loqueu la cinta al primer mirall, assegurant-vos que estigui a un angle de 90 graus respecte al feix.

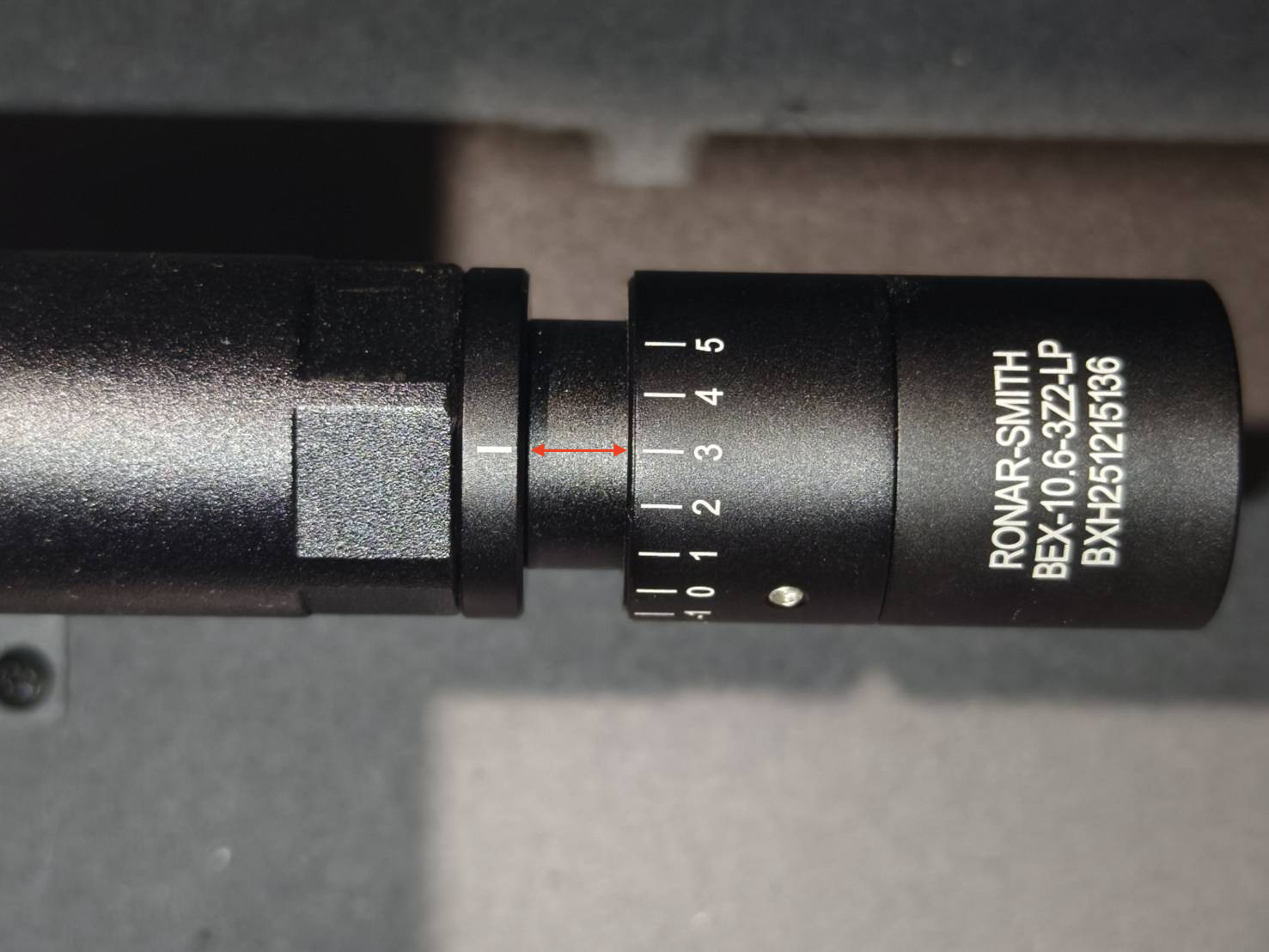

• Ajusteu l'expansor de feix al valor predeterminat "3".

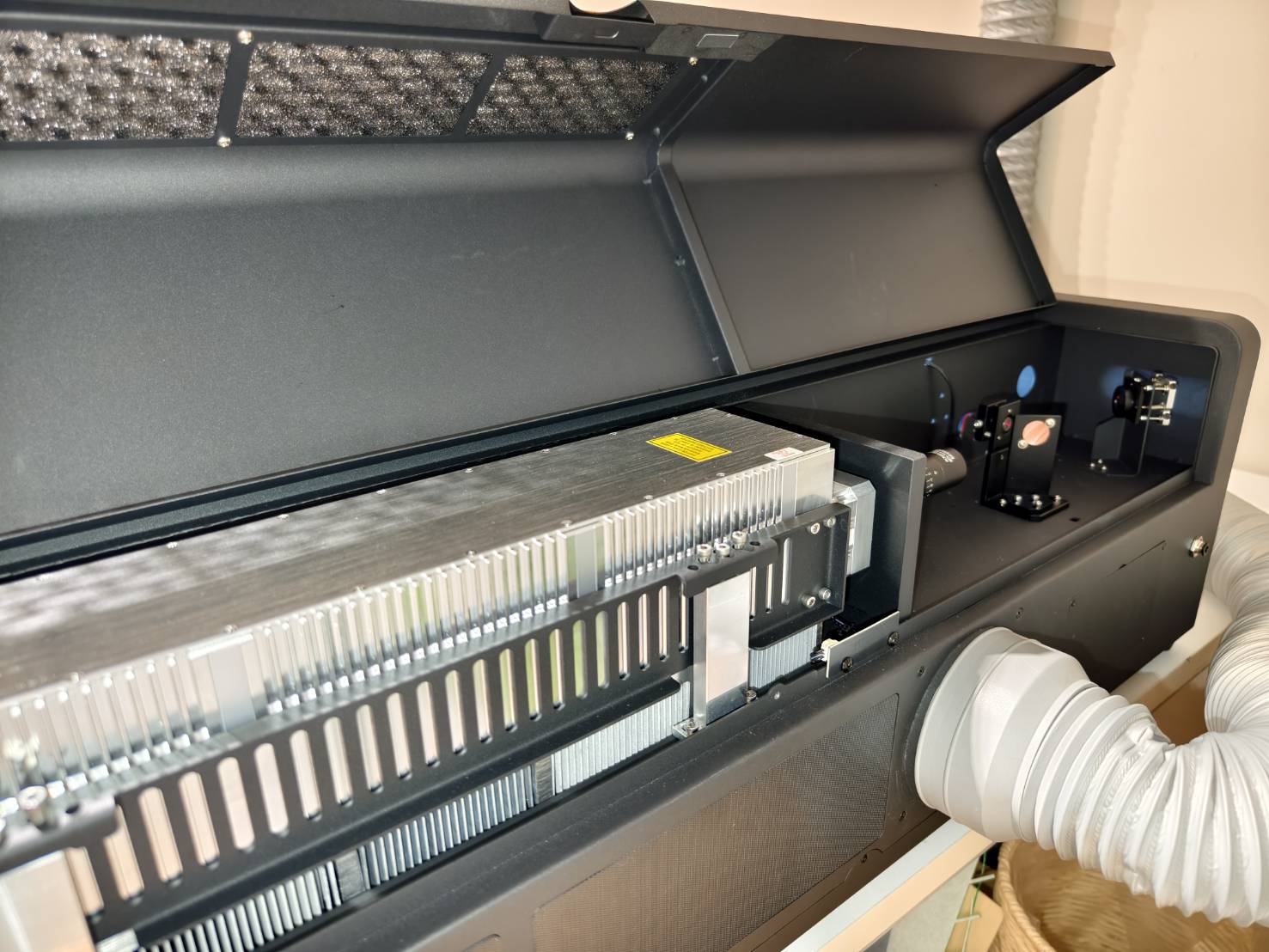

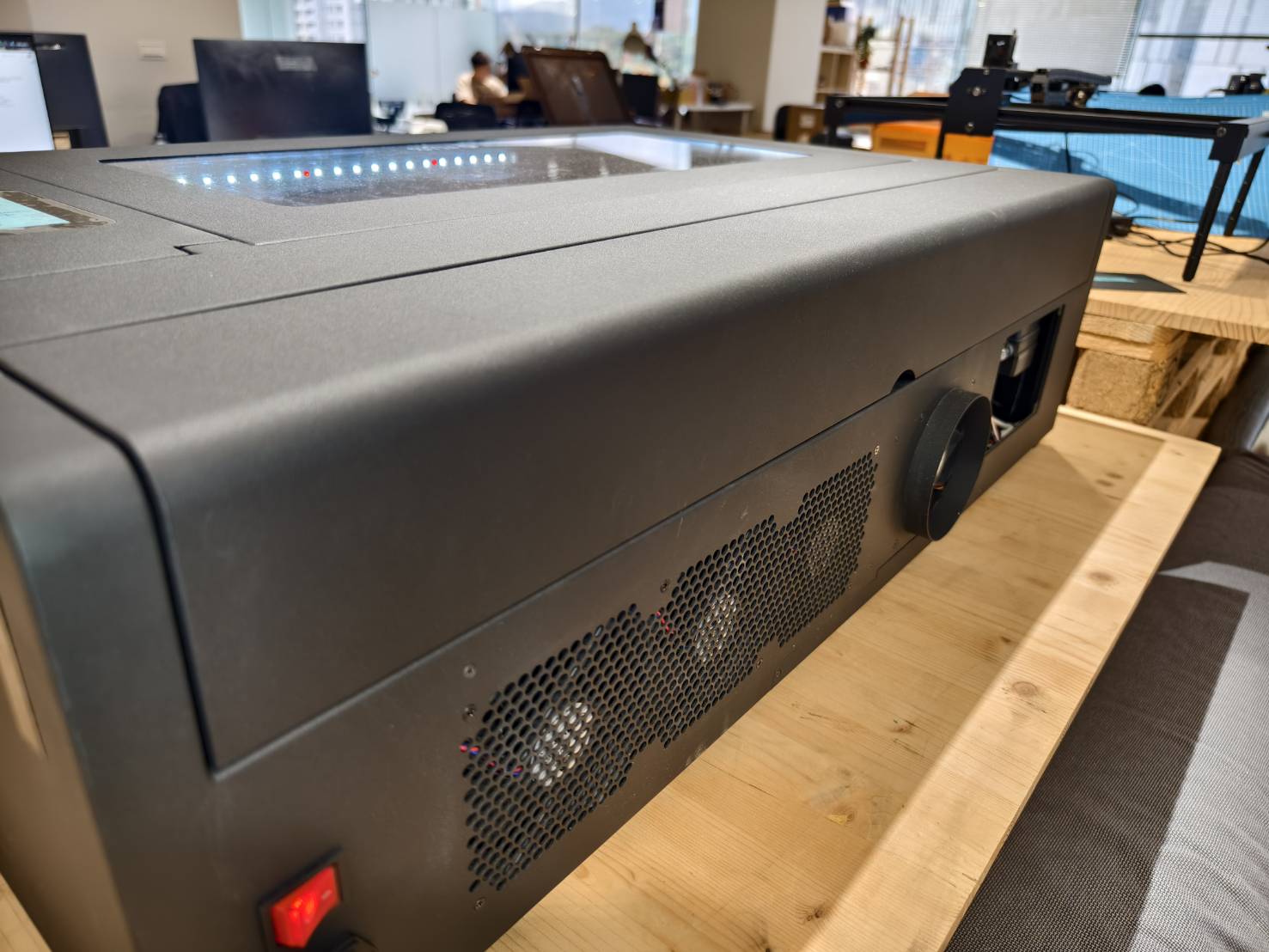

• Tanqueu la tapa posterior i executeu un pols làser.
  Per a HEXA RF 30W, realitzeu 5 polsos.
  Per a HEXA RF 60W/80W, realitzeu 2 polsos per evitar que la cinta adhesiva de doble cara s'encengui.



• Demostració

  (Per a HEXA RF 30W, realitzeu 5 polsos. Per a HEXA RF 60W/80W, realitzeu 2 polsos per evitar que la cinta adhesiva de doble cara s'encengui.)



• Comproveu els resultats.

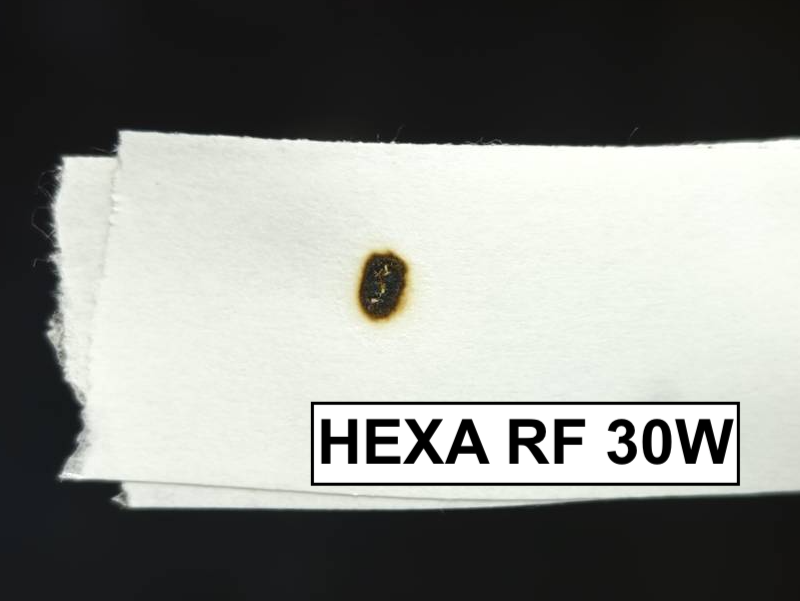

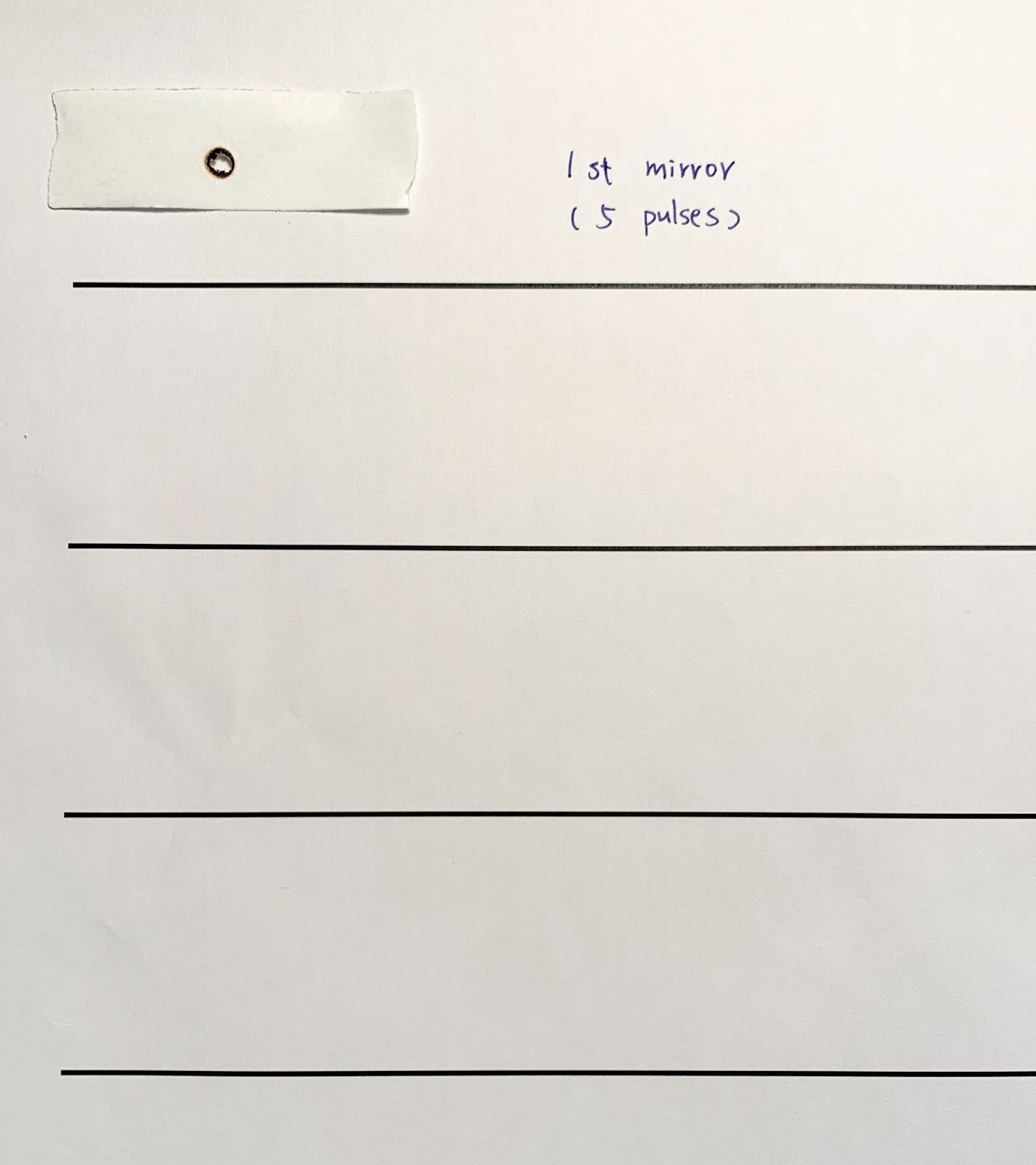

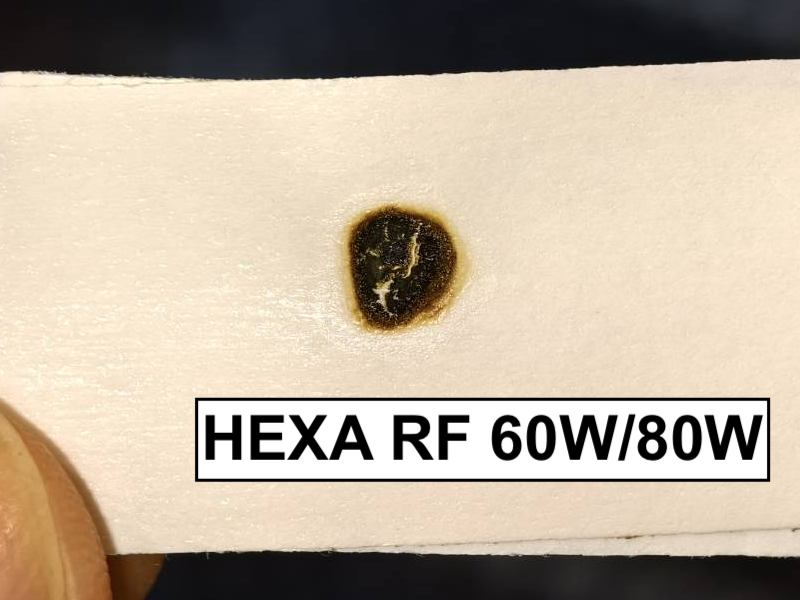

  Exemples de resultats de la prova amb cinta
  Exemple correcte - Rodó i clar	Exemple incorrecte - Feble, buit o irregular

• Resultat correcte >> Pas 7

• Resultat incorrecte o sense marca >> Contacteu amb el servei d'atenció al client
  • Possibles causes:
    • El tub làser està danyat i necessita substitució.
    • La font d'alimentació del làser està danyada i necessita substitució.

1. Obriu la tapa de la porta.

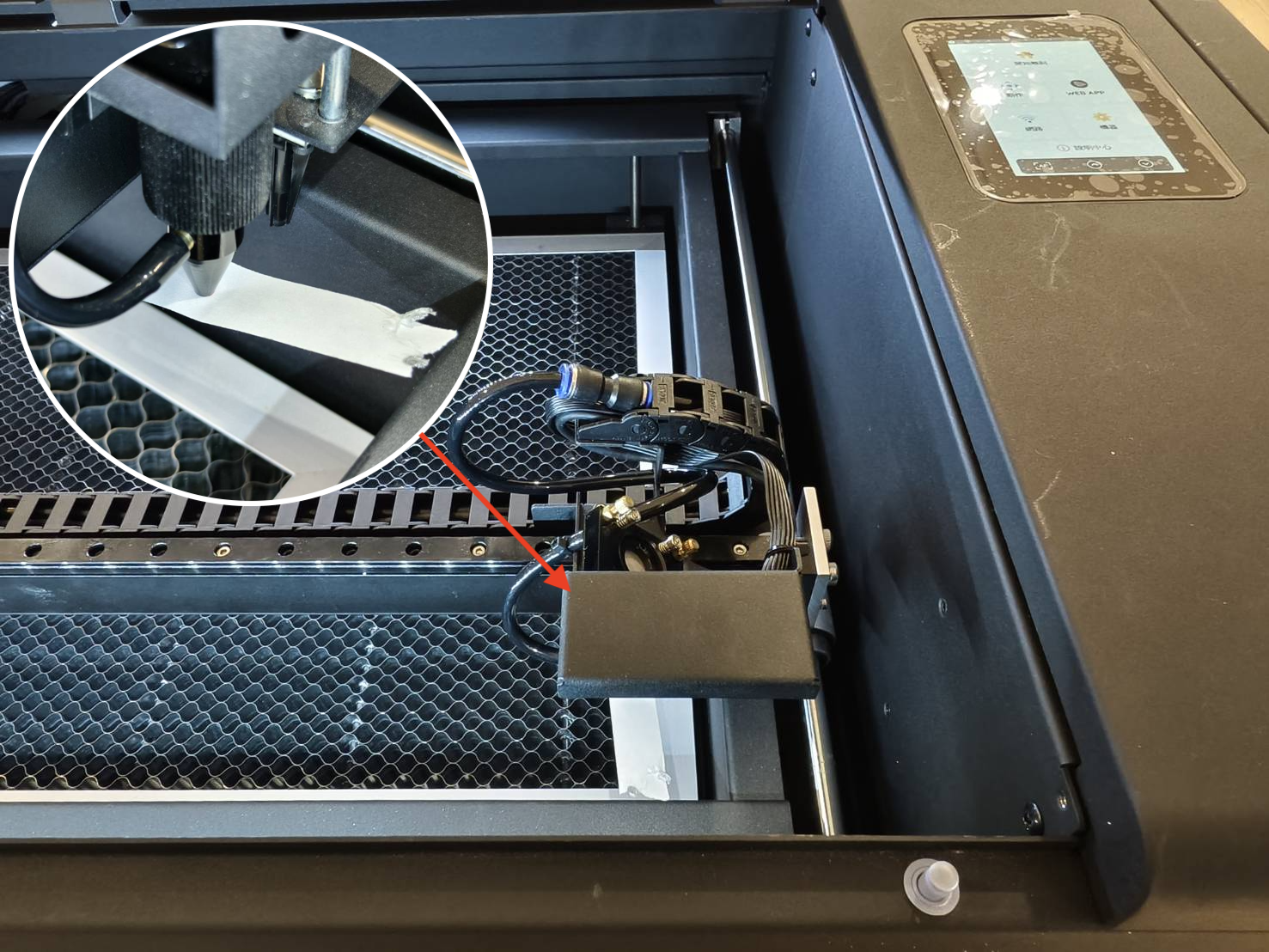

2. Col·loqueu un tros de cinta adhesiva de doble cara de doble capa a l'entrada del tercer mirall.
3. Aneu al mode Acció i toqueu 'Motors' (per alliberar els motors).
4. Moveu el capçal làser a la cantonada inferior dreta.

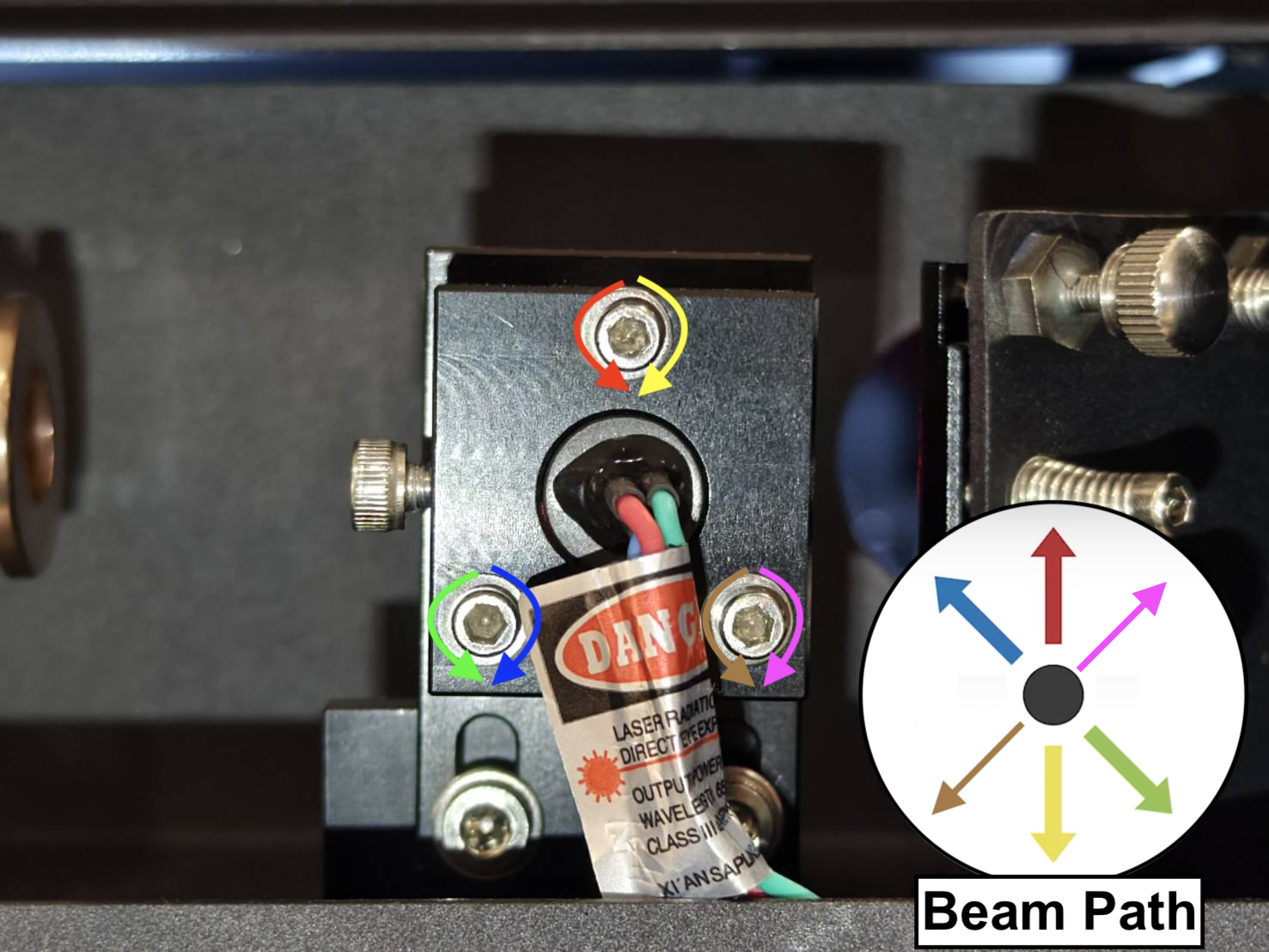

5. Assegureu-vos que el làser vermell estigui encès.
6. Tanqueu la tapa de la porta.
7. Realitzeu 2 - 3 polsos. (RF 30W x 3, RF 60W/80W x 2)
8. Comproveu si el punt del làser vermell i la marca de cremada se superposen.

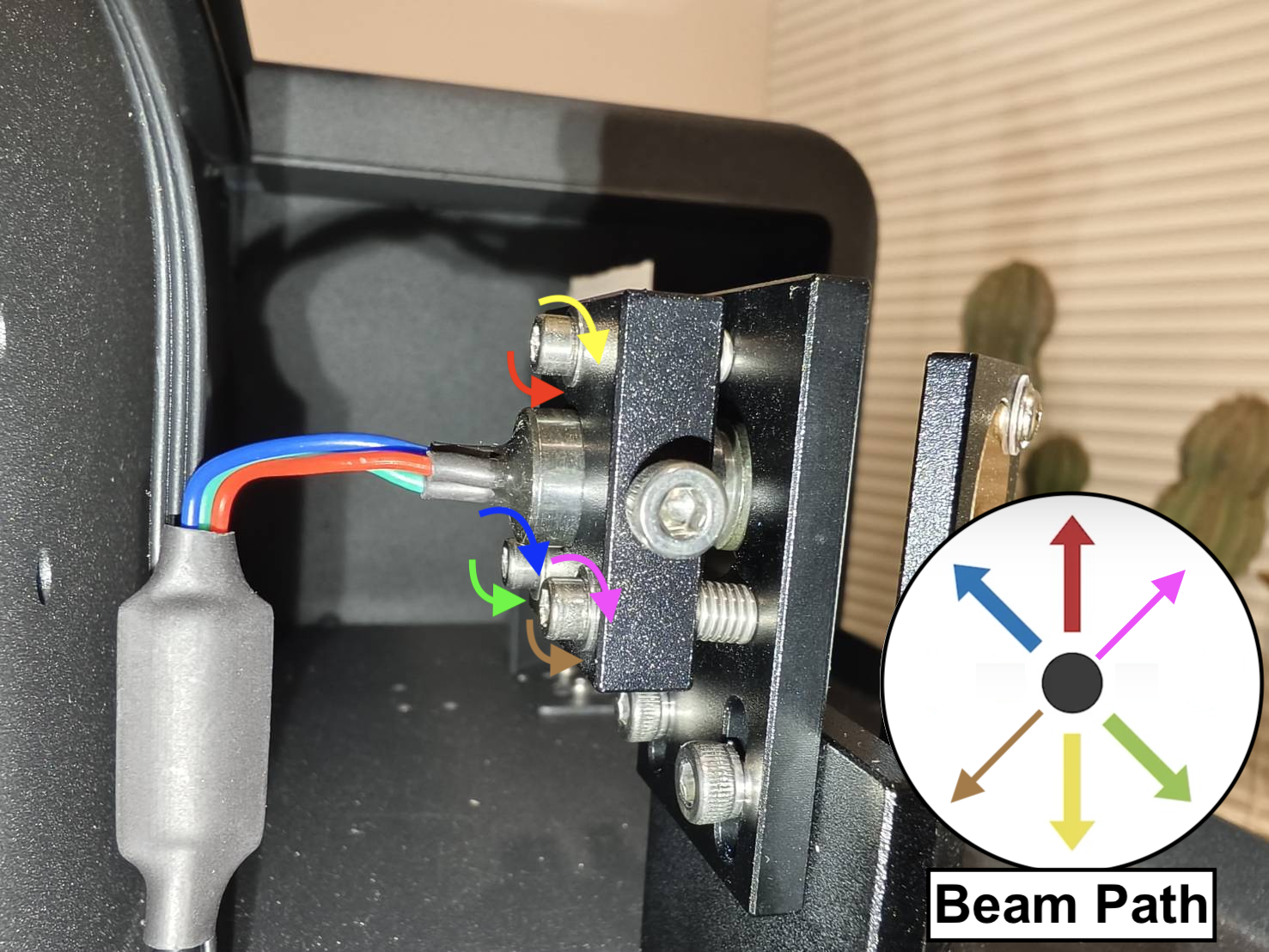

9. Ajusteu el làser vermell si cal.

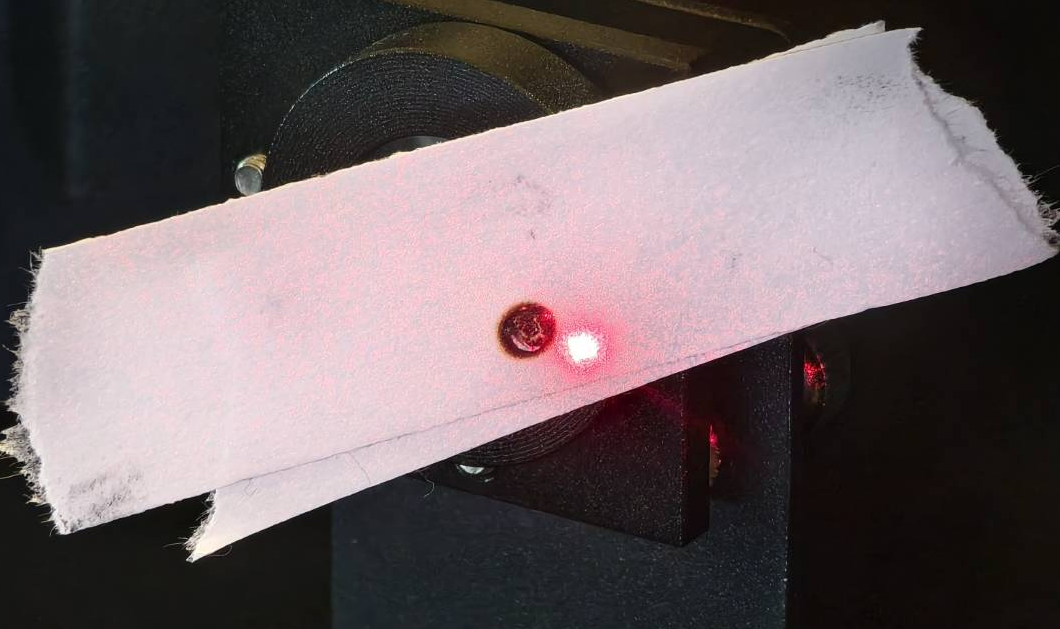

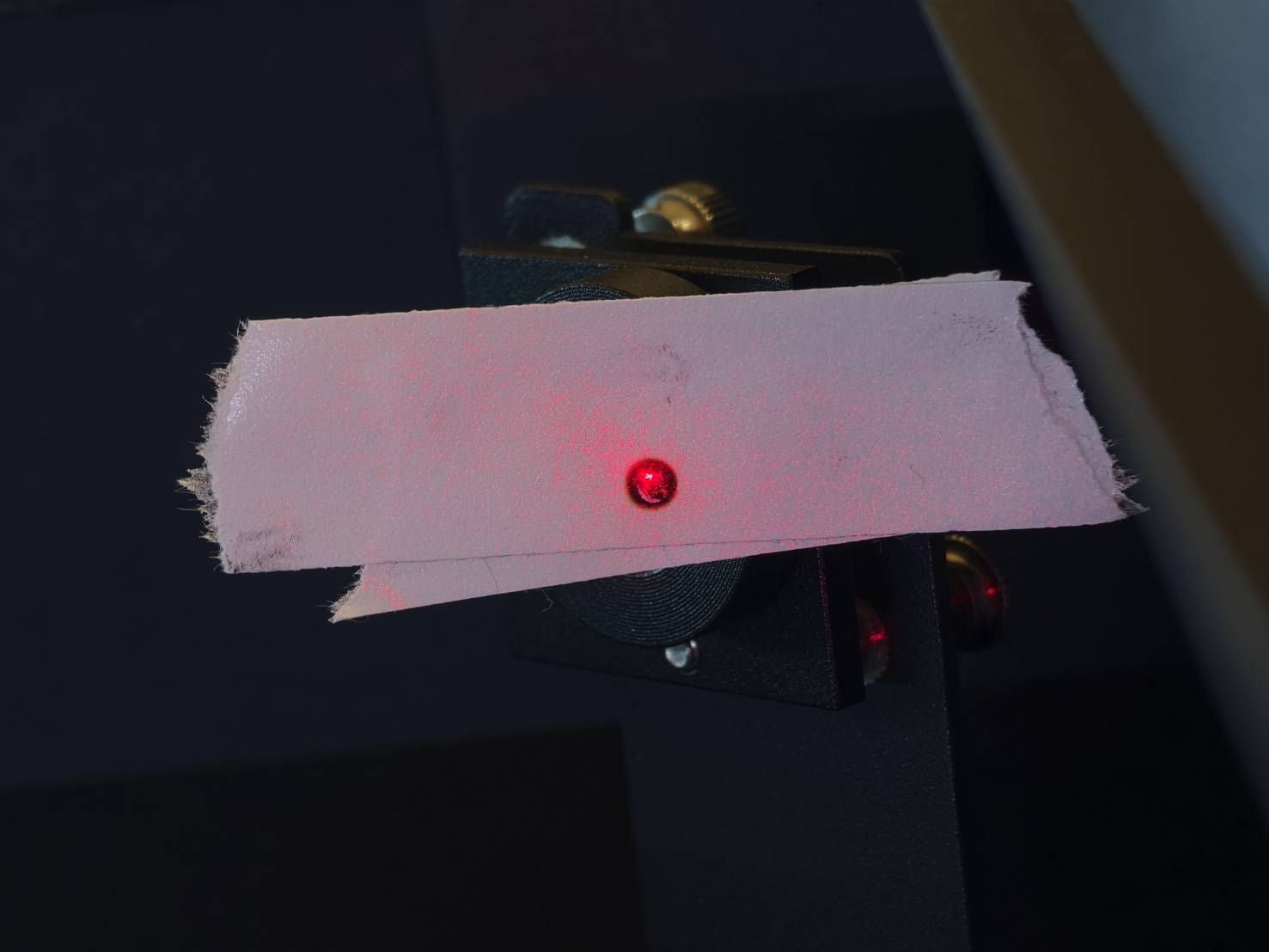

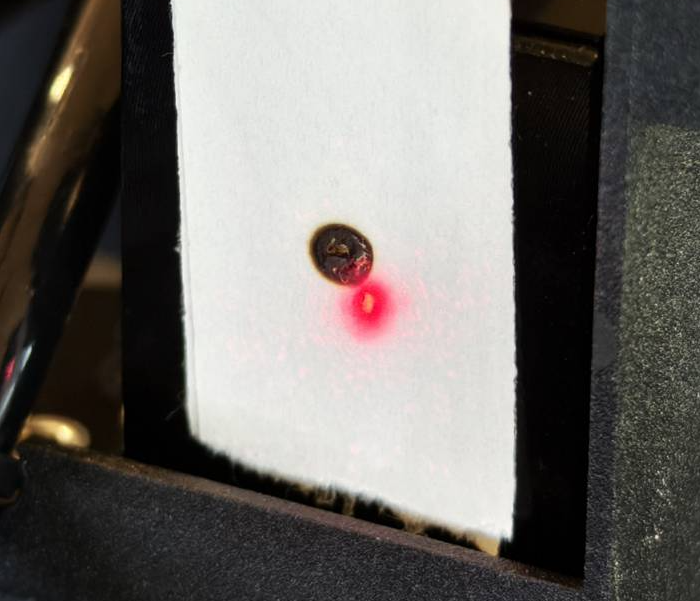

Exemple correcte - Superposició	Exemple incorrecte - Sense superposició

Nota:
Si el punt vermell no cau sobre la cinta, vol dir que la trajectòria del làser vermell està massa desviada.
El podríeu trobar al segon mirall; si us plau, moveu el punt vermell a l'àrea reflectant del mirall.

Si no podeu trobar el làser vermell, vol dir que el punter làser vermell està avariat o massa desalineat. Si us plau, aneu a aquest enllaç per recalibrar el làser vermell.

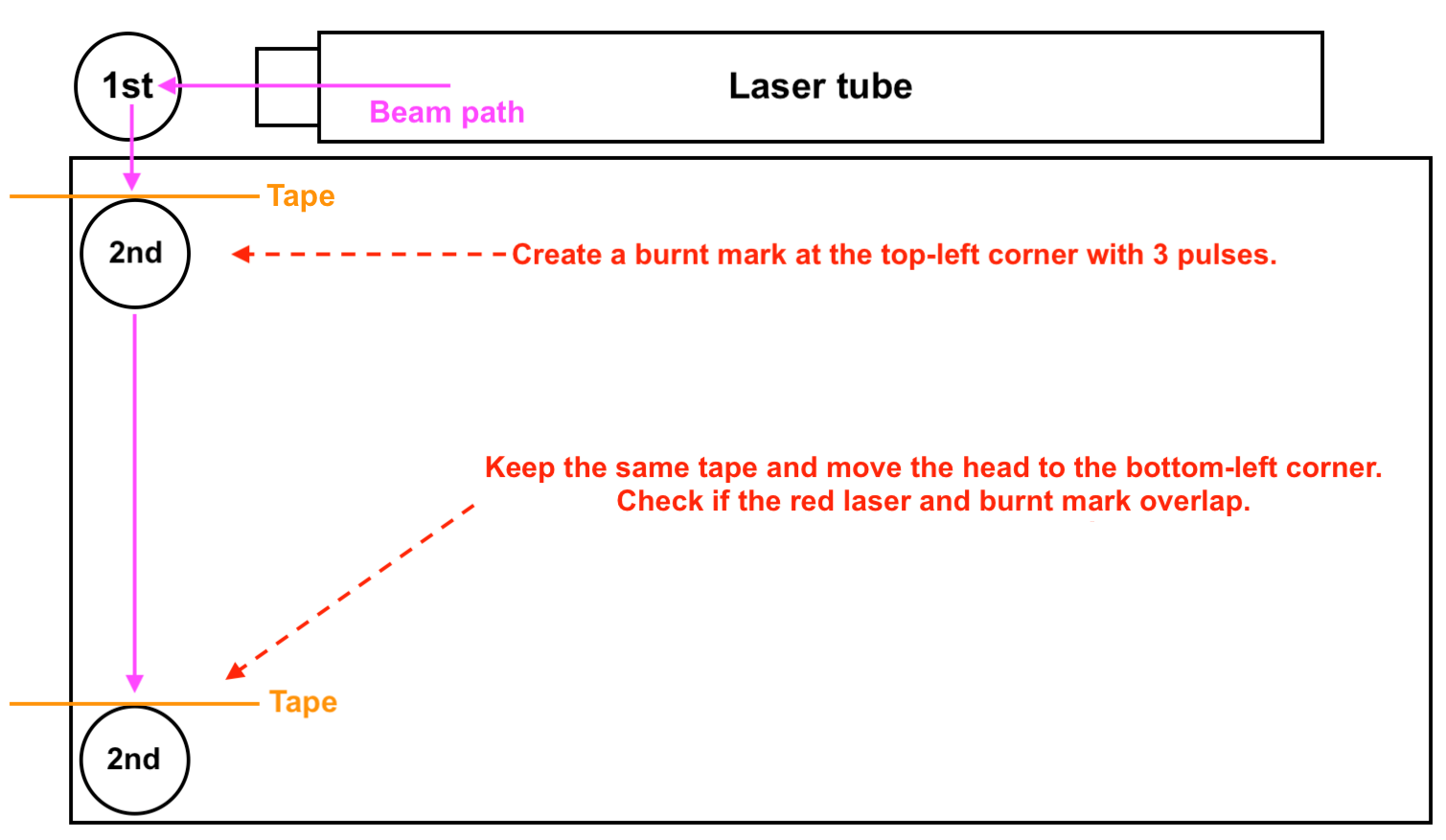

Resum del pas:

Passos reals:

1. Retireu la cinta i col·loqueu un nou tros de cinta adhesiva de doble cara de doble capa al segon mirall.
2. Moveu el capçal làser a la cantonada superior esquerra.
3. Tanqueu la coberta de la porta i realitzeu 2-3 polsos. (RF 30W x 3, RF 60W/80W x 2)
4. Comproveu visualment si el làser vermell i la marca de cremada se superposen.

Exemple correcte - Superposició

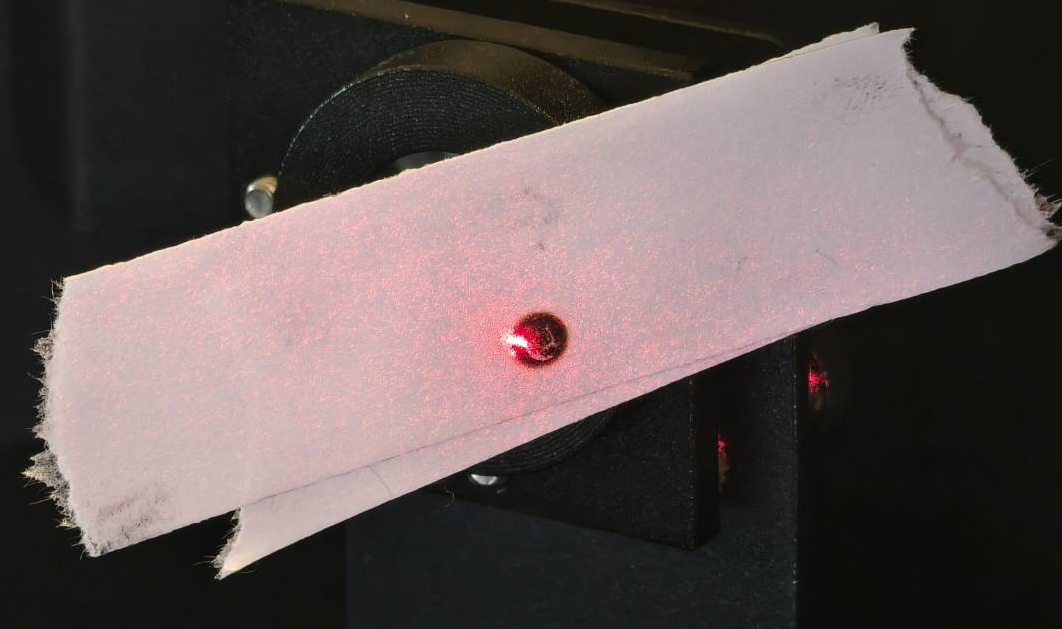

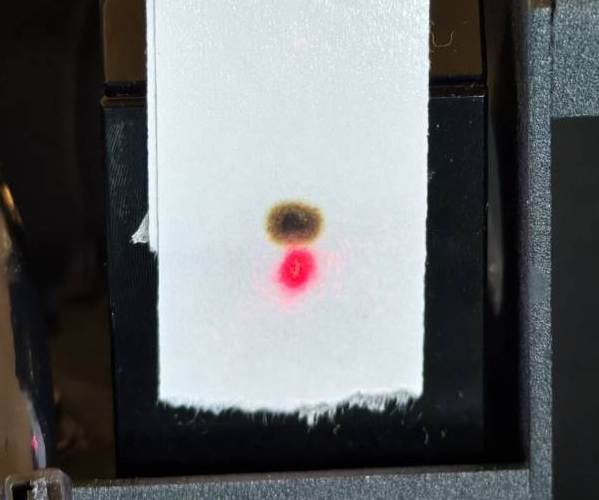

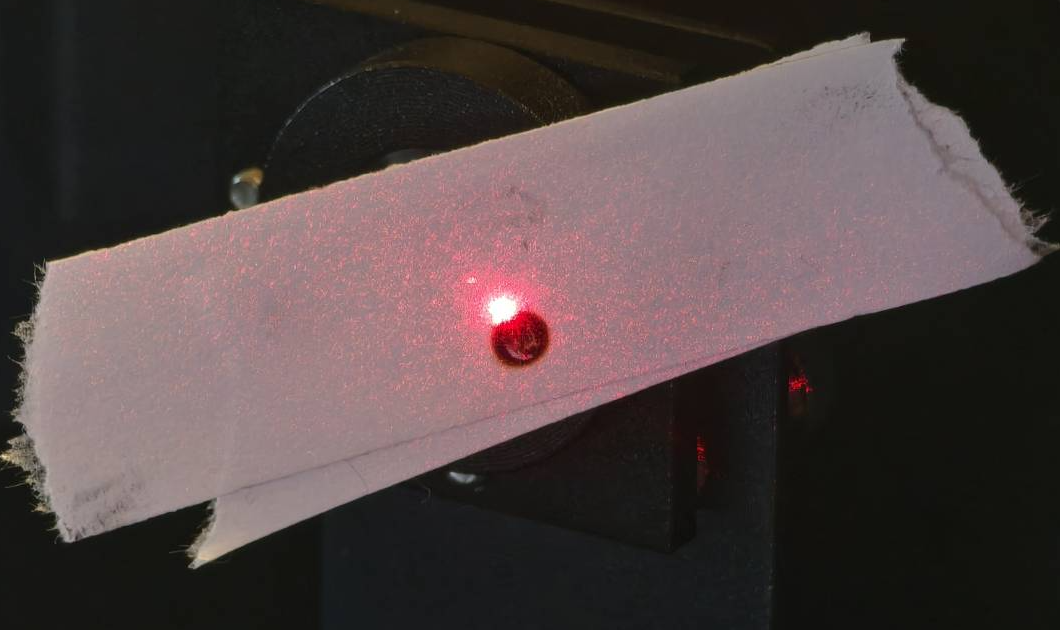

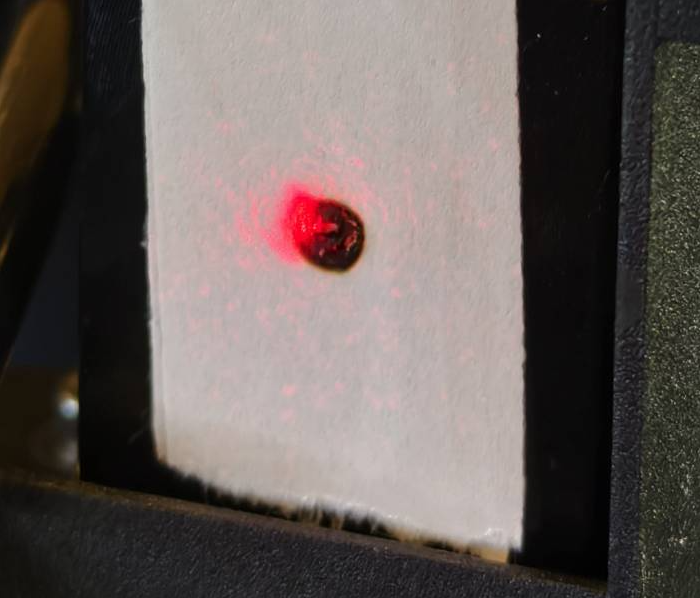

Exemple incorrecte - Sense superposició

• Bon resultat - Superposició >> Pas 9

• Resultat dolent - No se superposen >> Pas 8.1

• Com afluixar correctament el fixador dels cargols: Primer, polvoritzeu alcohol sobre els cargols per dissoldre el gel o la cola i espereu uns segons, després utilitzeu un tornavís T8 per afluixar els tres cargols, i el fixador es podrà retirar.



• Demostració (Tingueu en compte que els cargols del vídeo es van afluixar abans de la gravació.)

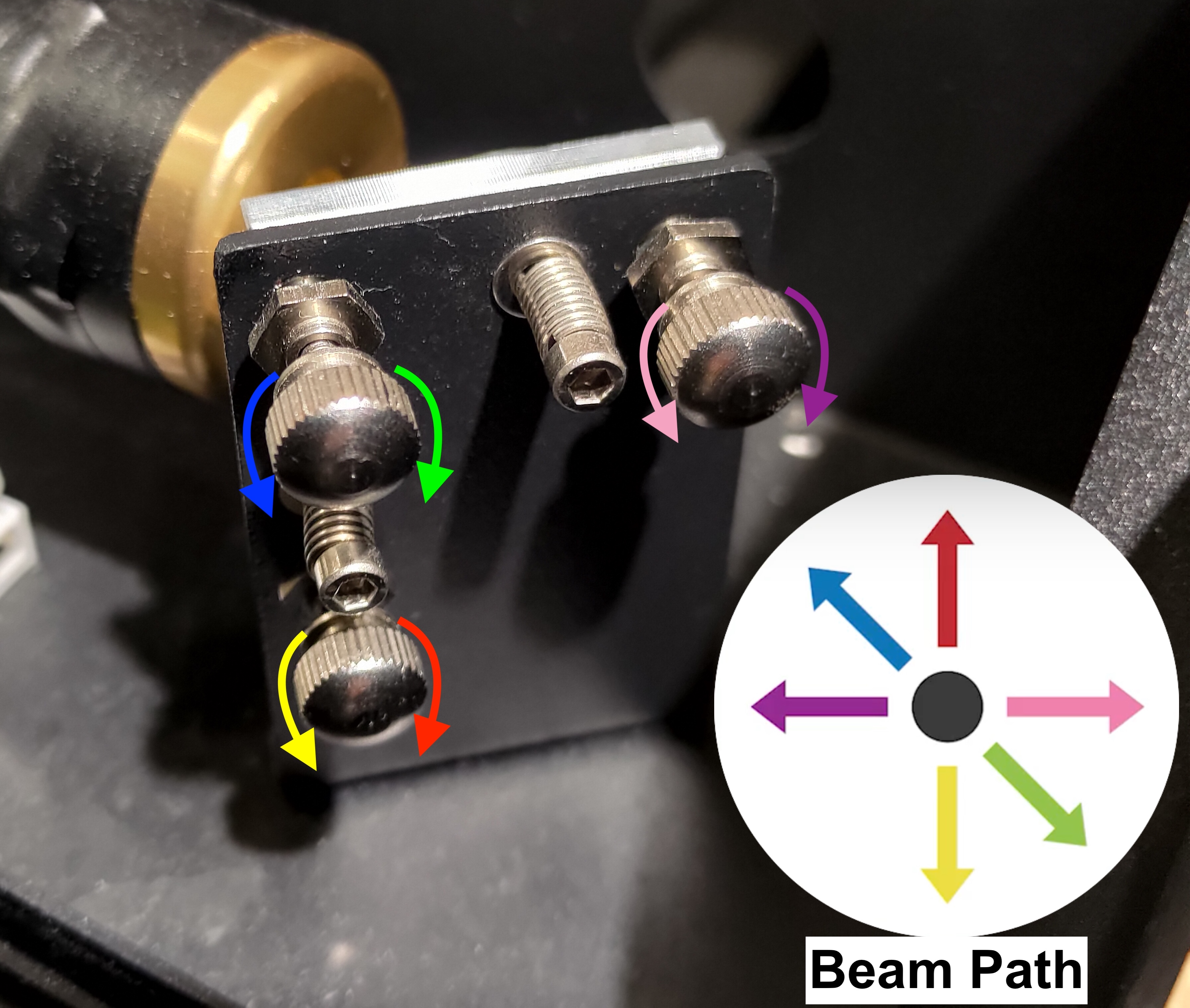

• Confirmeu la posició del punt làser i els cargols i direccions que cal ajustar.

  Consulteu els exemples següents per trobar el número i el mètode d'ajust corresponent:


• Per al #1:
  El punt làser vermell s'ha de moure cap a la part inferior dreta per superposar-se.
  El cargol superior esquerre s'ha de girar en sentit horari. Consulteu la fotografia següent.




  Per al #2:
  El punt làser vermell s'ha de moure directament cap avall per superposar-se.
  El cargol inferior esquerre s'ha de girar en sentit antihorari. Consulteu la fotografia següent.





  Per al #3:
  El punt làser vermell s'ha de moure primer cap avall, després cap a l'esquerra per superposar-se.
  El cargol inferior esquerre s'ha de girar en sentit antihorari per moure el punt cap avall.
  El cargol superior dret s'ha de girar en sentit horari per moure el punt cap a l'esquerra.
  Consulteu la fotografia següent.




  Per al #4:
  El punt làser vermell s'ha de moure cap a la dreta per superposar-se.
  El cargol superior dret s'ha de girar en sentit antihorari. Consulteu la fotografia següent.





  Per al #5:
  El punt làser vermell s'ha de moure cap a l'esquerra per superposar-se.
  El cargol superior dret s'ha de girar en sentit horari. Consulteu la fotografia següent.





  Per al #6:
  El punt làser vermell s'ha de moure primer cap a la dreta i després cap amunt per superposar-se.
  El cargol superior dret s'ha de girar en sentit antihorari per moure el punt cap a la dreta.
  El cargol inferior esquerre s'ha de girar en sentit horari per moure el punt cap amunt.
  Consulteu la fotografia següent.




  Per al #7:
  El punt làser vermell s'ha de moure directament cap amunt per superposar-se.
  El cargol inferior esquerre s'ha de girar en sentit horari. Consulteu la fotografia següent.




  Per al #8:
  El punt làser vermell s'ha de moure cap a la part superior esquerra per superposar-se.
  El cargol superior esquerre s'ha de girar en sentit antihorari. Consulteu la fotografia següent.



• Després d'ajustar els cargols, torneu a instal·lar el fixador (suport).

Resum del pas:

Passos reals:

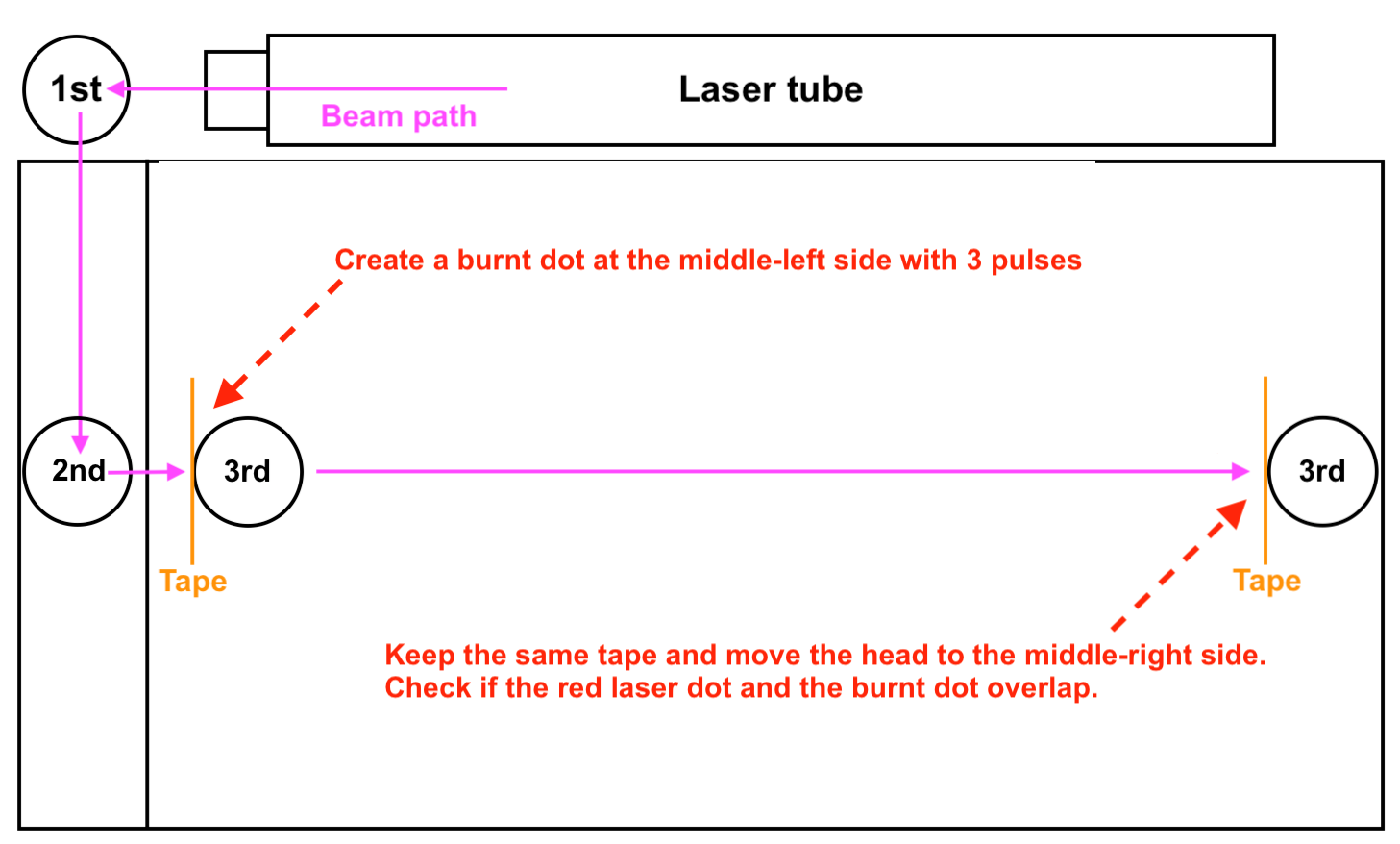

1. Retireu la cinta adhesiva i col·loqueu un tros nou de cinta adhesiva de doble cara de doble capa a l'entrada del tercer mirall.
2. Moveu el capçal làser a la posició central esquerra.
3. Tanqueu la coberta de la porta i realitzeu 2-3 polsos. (RF 30W x 3, RF 60W/80W x 2)
4. Comproveu visualment si el làser vermell i la marca de cremada se superposen.

Exemple correcte - Superposició

Exemple incorrecte - Sense superposició

• Bon resultat - Superposició >> Pas 10

• Resultat dolent - No se superposen >> Pas 9.1

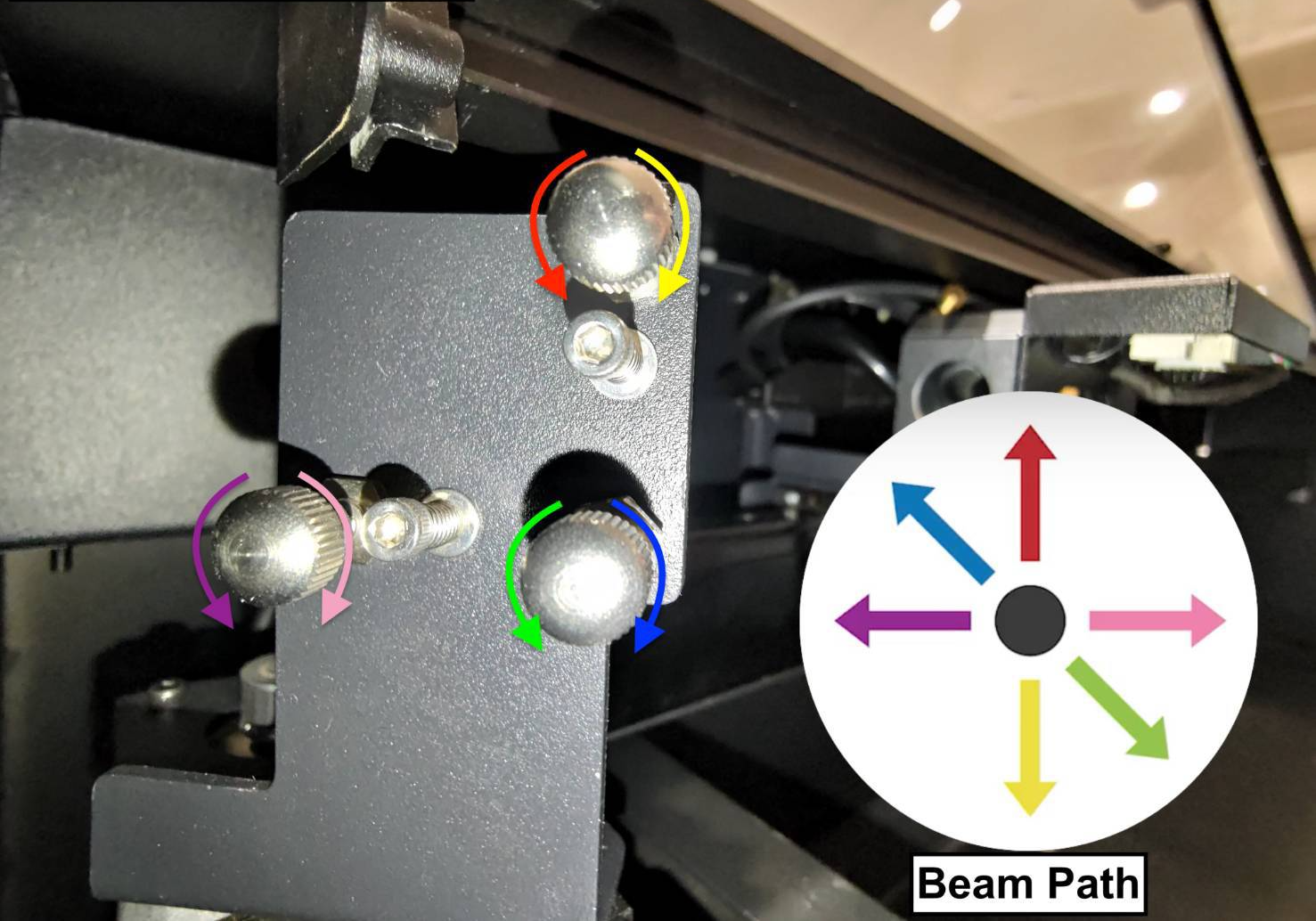

• Hi ha tres cargols al segon mirall; girar-los en sentit horari o antihorari canviarà la trajectòria del feix.


• Primer, polvoritzeu alcohol sobre les femelles per dissoldre el gel o la cola i espereu uns segons, després utilitzeu un tornavís T8 per retirar els tres cargols, i es podrà extreure el fixador.

• Demostració

• Confirmeu la posició del punt làser i els cargols i direccions que cal ajustar.
  Consulteu la fotografia següent per trobar el número similar a la posició del vostre punt làser vermell.



• Per al #1:
  El punt làser vermell s'ha de desplaçar cap a la part inferior dreta per superposar-se.
  El cargol inferior dret s'ha de girar en sentit antihorari.
  Consulteu la fotografia següent.





  Per al #2:
  El punt làser vermell s'ha de moure directament cap avall per superposar-se.
  El cargol superior dret s'ha de girar en sentit horari. Consulteu la fotografia següent.





  Per al #3:
  El punt làser vermell s'ha de moure primer cap avall, després cap a l'esquerra per superposar-se.
  El cargol superior dret s'ha de girar en sentit horari per desplaçar el punt cap avall.
  El cargol inferior esquerre s'ha de girar en sentit antihorari per desplaçar el punt cap a l'esquerra.
  Consulteu la fotografia següent.





  Per al #4:
  El punt làser vermell s'ha de moure cap a la dreta per superposar-se.
  El cargol inferior esquerre s'ha de girar en sentit horari. Consulteu la fotografia següent.




  Per al #5:
  El punt làser vermell s'ha de moure cap a l'esquerra per superposar-se.
  El cargol inferior esquerre s'ha de girar en sentit antihorari.
  Consulteu la fotografia següent.





  Per al #6:
  El punt làser vermell s'ha de moure primer cap a la dreta i després cap amunt per superposar-se.
  El cargol superior esquerre s'ha de girar en sentit horari per desplaçar el punt cap a l'esquerra.
  El cargol inferior dret s'ha de girar en sentit antihorari per desplaçar el punt cap amunt.
  Consulteu la fotografia següent.





  Per al #7:
  El punt làser vermell s'ha de moure directament cap amunt per superposar-se.
  El cargol inferior dret s'ha de girar en sentit antihorari per desplaçar el punt cap amunt. Consulteu la fotografia següent.





  Per al #8:
  El punt làser vermell s'ha de moure cap a la part superior esquerra per superposar-se.
  El cargol superior dret s'ha de girar en sentit horari. Consulteu la fotografia següent.





• Després d'ajustar els cargols, torneu a instal·lar el fixador (suport).

• Utilitzeu el enllaç per descarregar el fitxer i gravar/tallar-lo en un acrílic transparent de 3mm.


• El cercle de l'eina coincidirà amb l'entrada de la imatge següent.

• Si la vostra màquina no pot tallar cap àrea de la plataforma de treball, heu de fabricar una eina temporal.
  Utilitzeu un tros de cinta adhesiva transparent i doblegueu-la per cobrir la part enganxosa.
  Dibuixeu dues línies tal com es mostra a continuació.


• La intersecció de les línies sobre la cinta serà el centre de l'entrada circular.
  (Es recomana marcar dues marques tal com indiquen els punts vermells següents per alinear les línies sobre la cinta.)


• Un cop l'eina estigui preparada, moveu el capçal làser a la posició central.

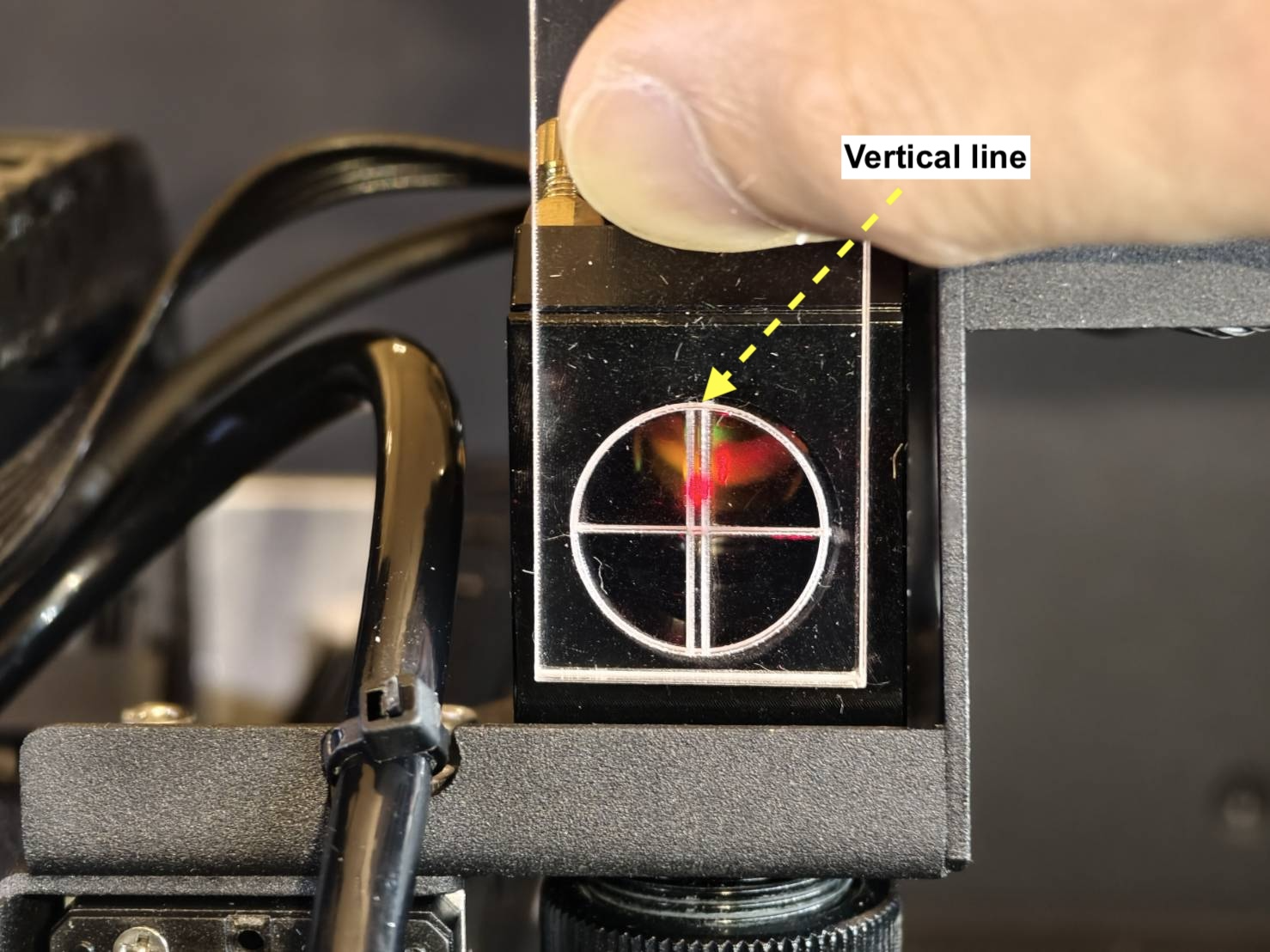

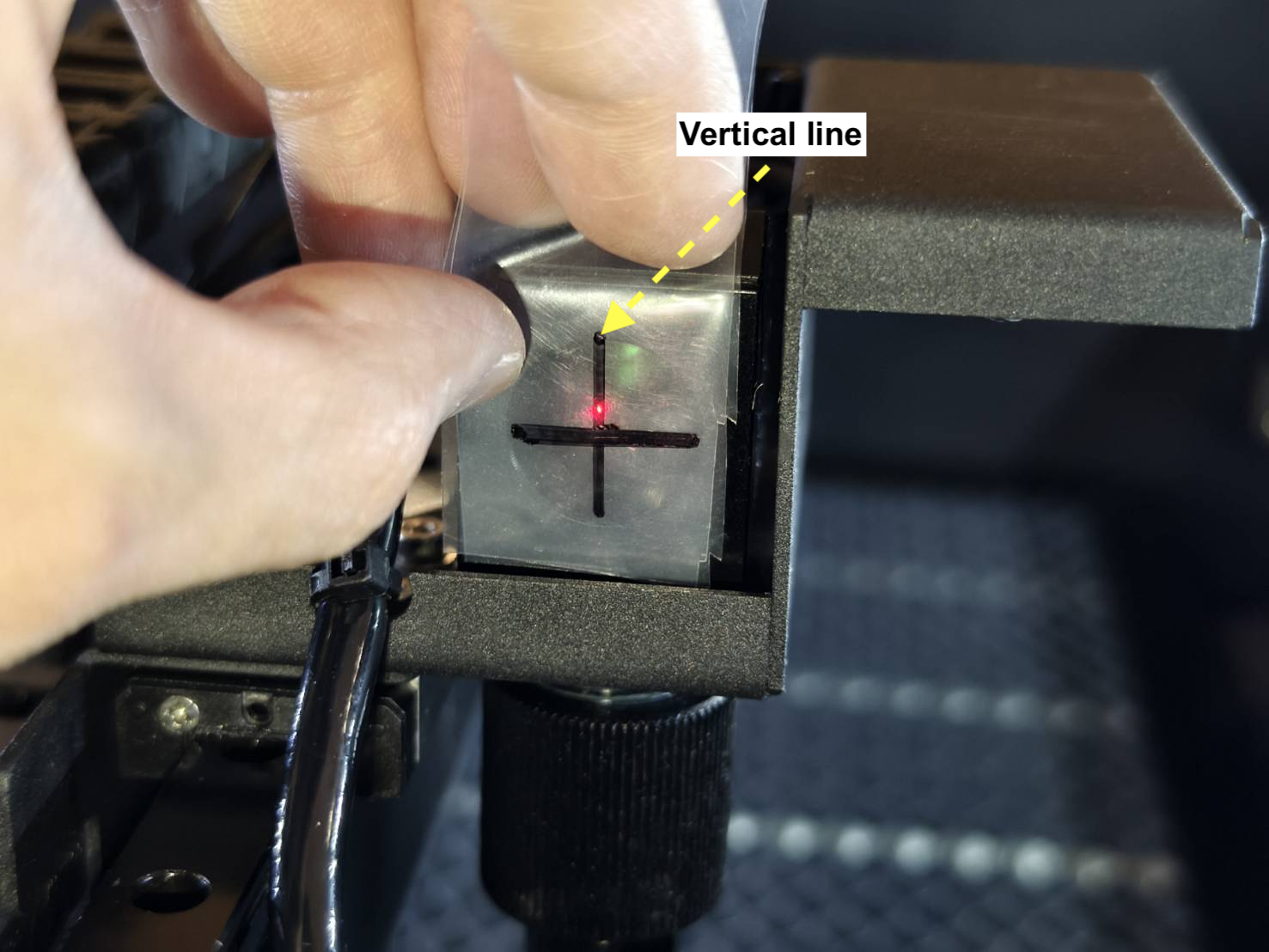

• Utilitzeu l'eina per verificar l'alineació vertical.

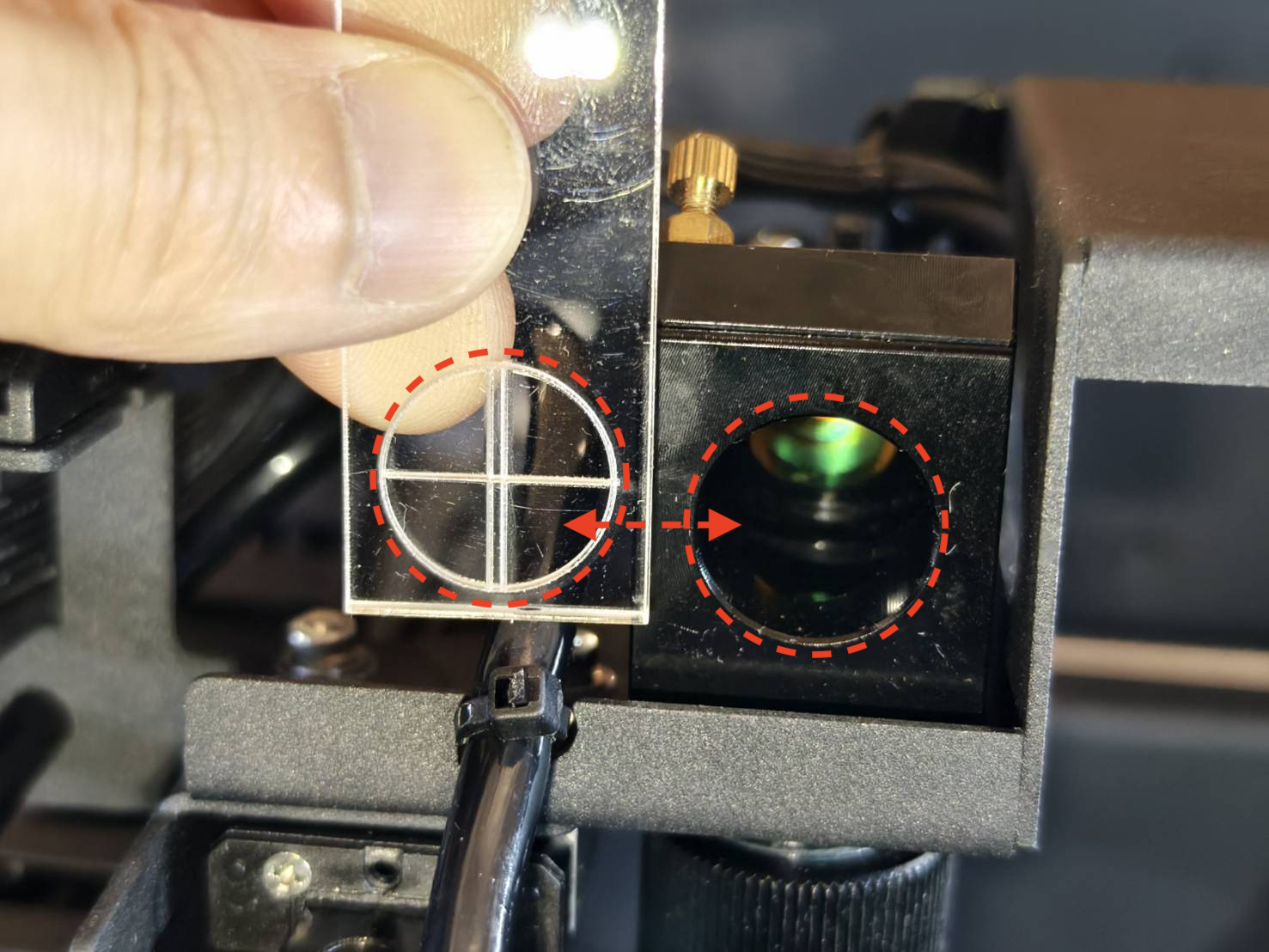

  Alineeu el cercle o marca de l'eina amb l'entrada i verifiqueu la posició del punt làser vermell.

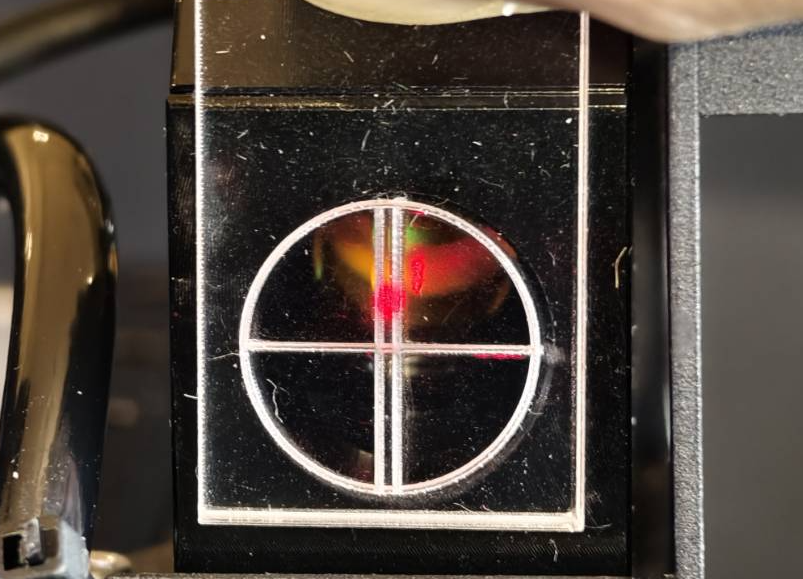

  Acrílic

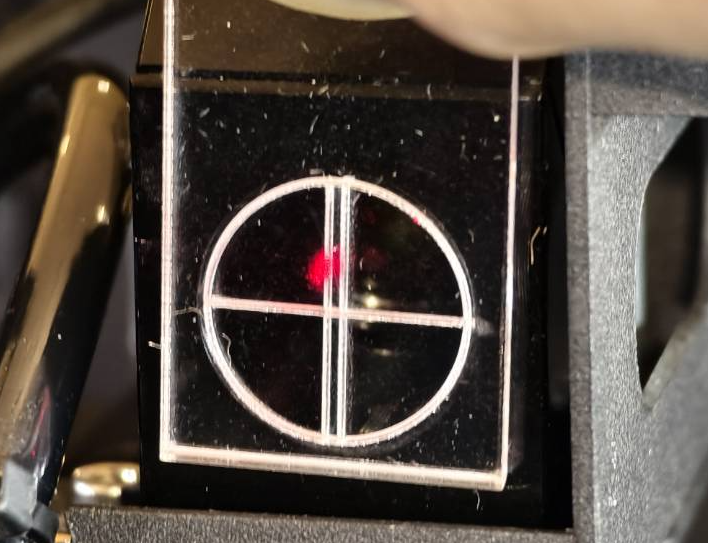

  Exemple correcte		Exemple incorrecte

  Cinta adhesiva

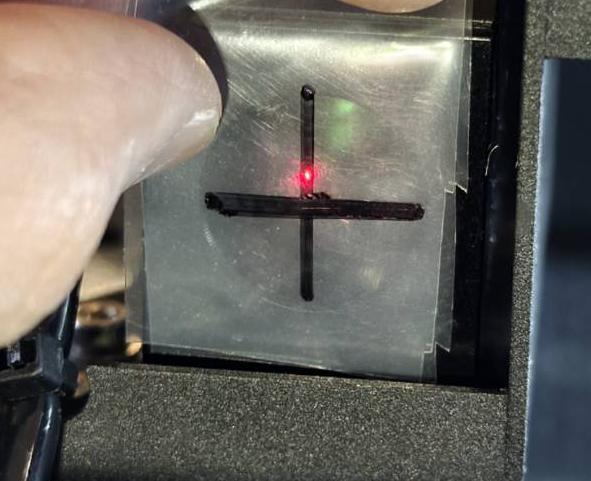

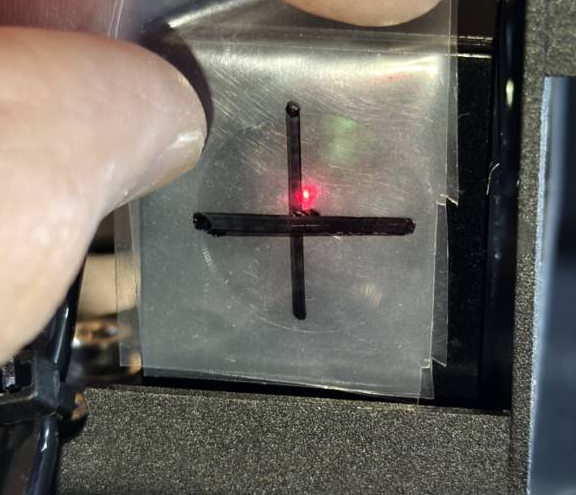

  Correcte - Centrat	Incorrecte - No centrat

• Resultat correcte >> Pas 11

• Resultat incorrecte >> Pas 10.1

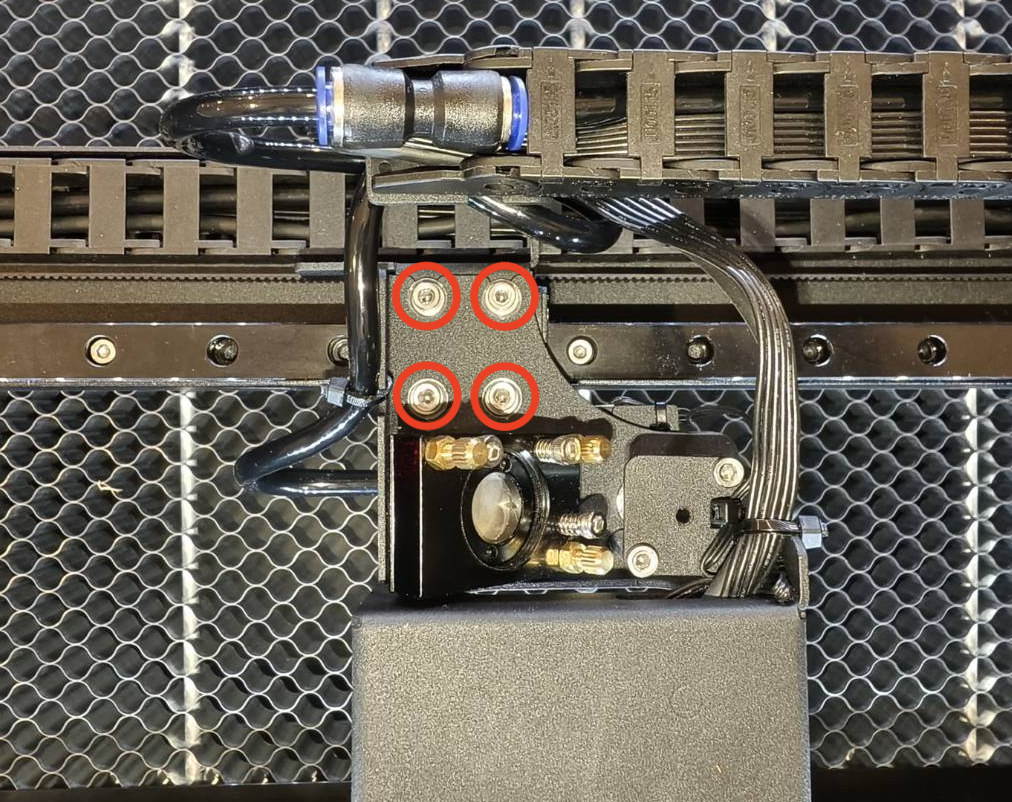

• Afluixeu lleugerament aquests 4 cargols; no els retireu ni els afluixeu massa.

  • Després d'afluixar els cargols, ara podeu empènyer el capçal làser cap endins o cap enfora.
    • Empènyer cap enfora:

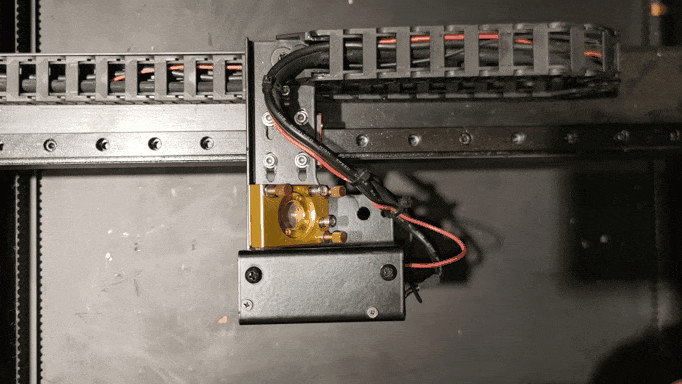

    • Empènyer cap endins:



• Després de moure el capçal làser, torneu a estrènyer els cargols.

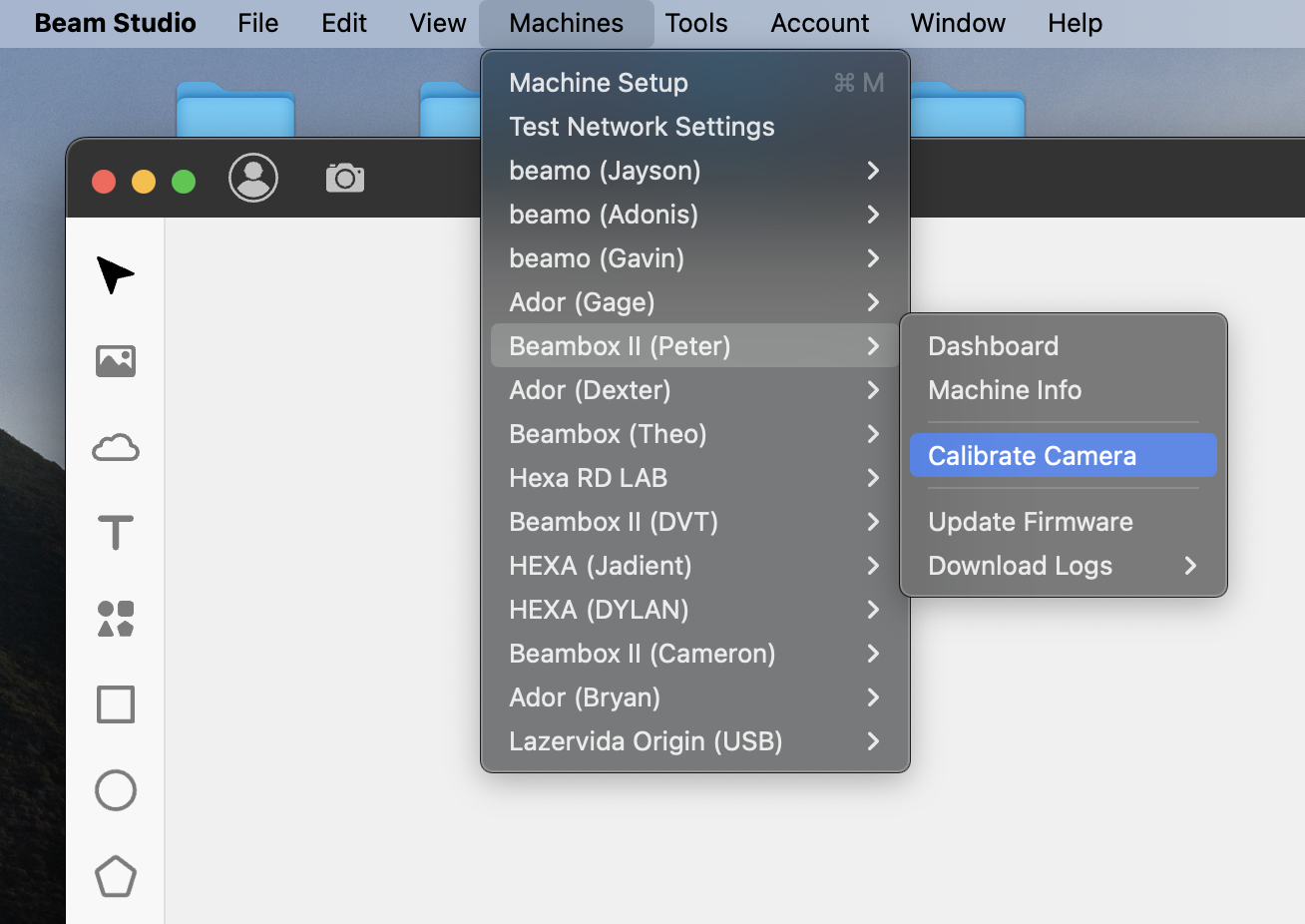

• Si us plau, realitzeu la Calibratge de la càmera a Beam Studio.
  (Això es pot fer com a pas final després de completar tots els ajustaments del recorregut òptic.)


• Moveu el capçal làser a la posició central.

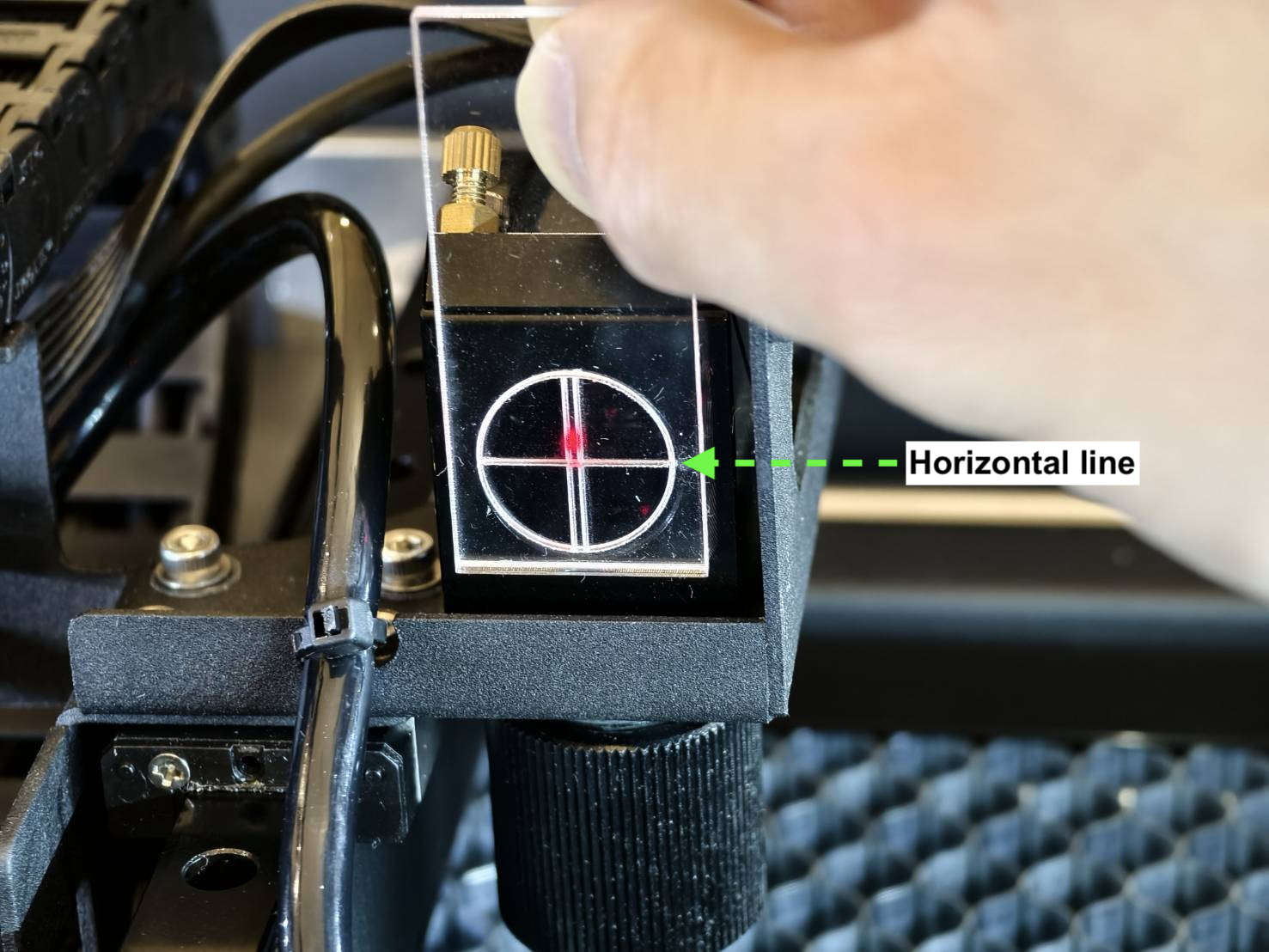

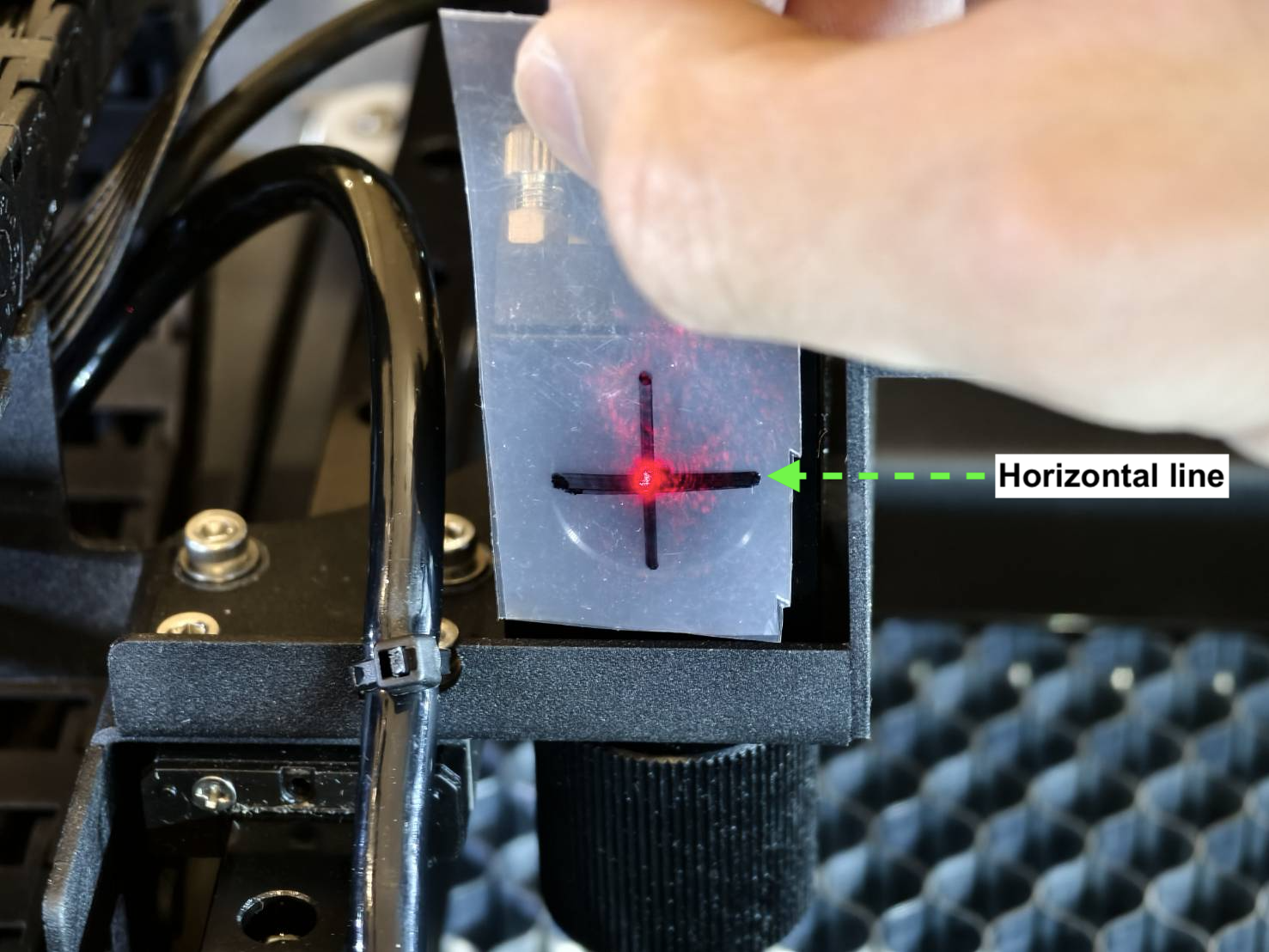

• Utilitzeu l'eina per verificar l'alineació horitzontal.
  Alineeu el cercle o marca de l'eina amb l'entrada i verifiqueu la posició del punt làser vermell.

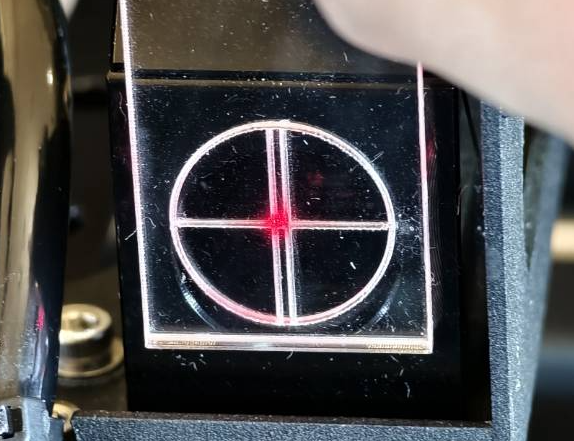

  Acrílic

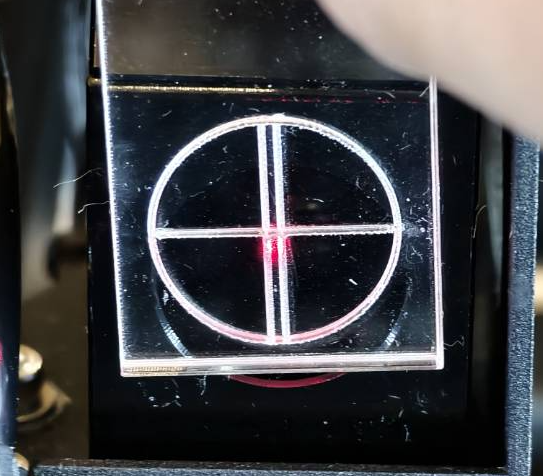

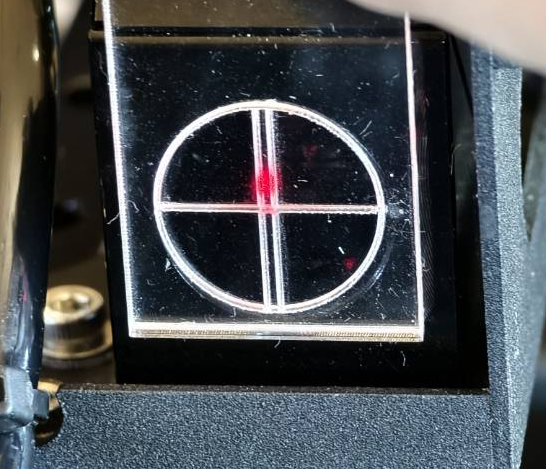

  Correcte - Centrat		Acceptable - Superior	Incorrecte - Inferior

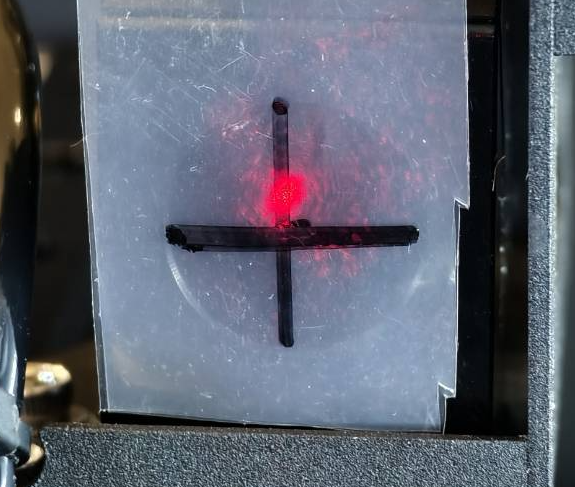

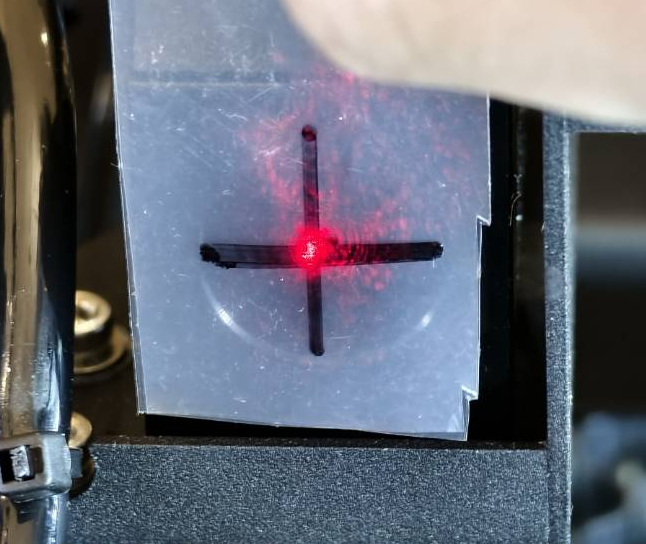

  Cinta adhesiva

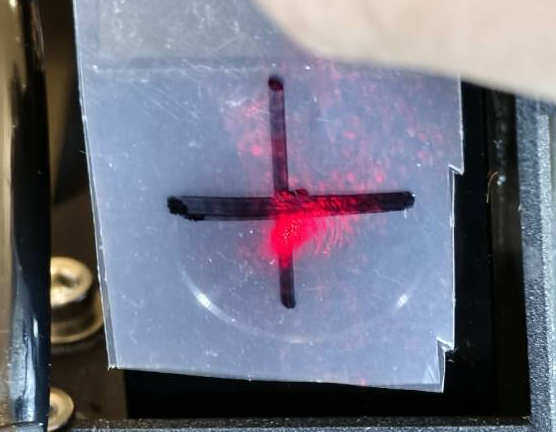

  Correcte - Centrat	Acceptable - Superior	Incorrecte - Inferior

• Resultat bo o acceptable >> Pas 12

• Resultat incorrecte >> Contacteu amb el servei d'atenció al client
  • Possible causa: L'angle del feix làser està massa desviat i cal ajustar-lo cap amunt o substituir-lo.

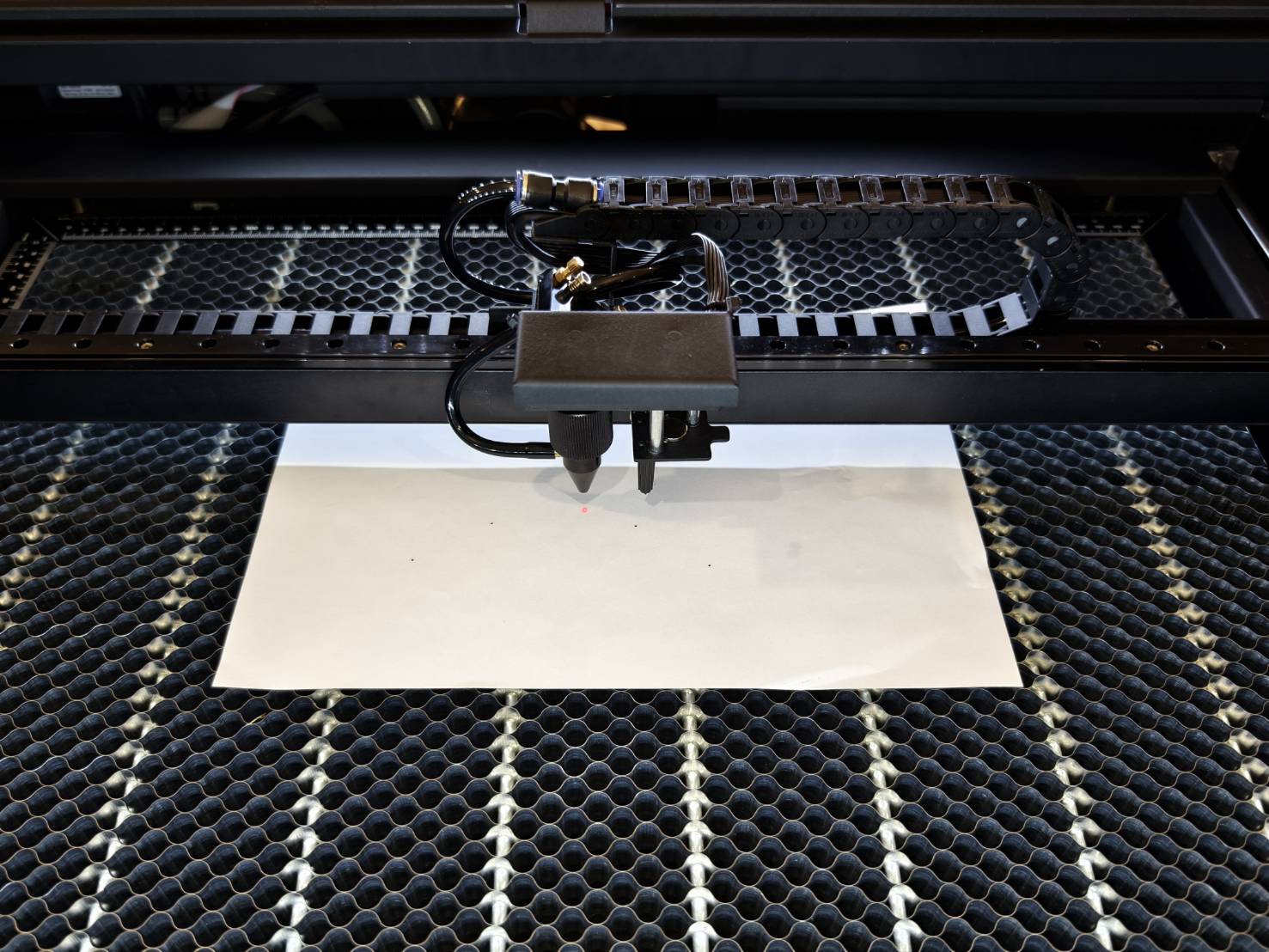

• Moveu el capçal làser al centre de la plataforma de treball i col·loqueu un full de paper sota la punta del broquet.
  Ajusteu l'alçada de la plataforma de treball de manera que la distància entre el paper i la punta del broquet sigui d'uns 5 mm a 10 mm.

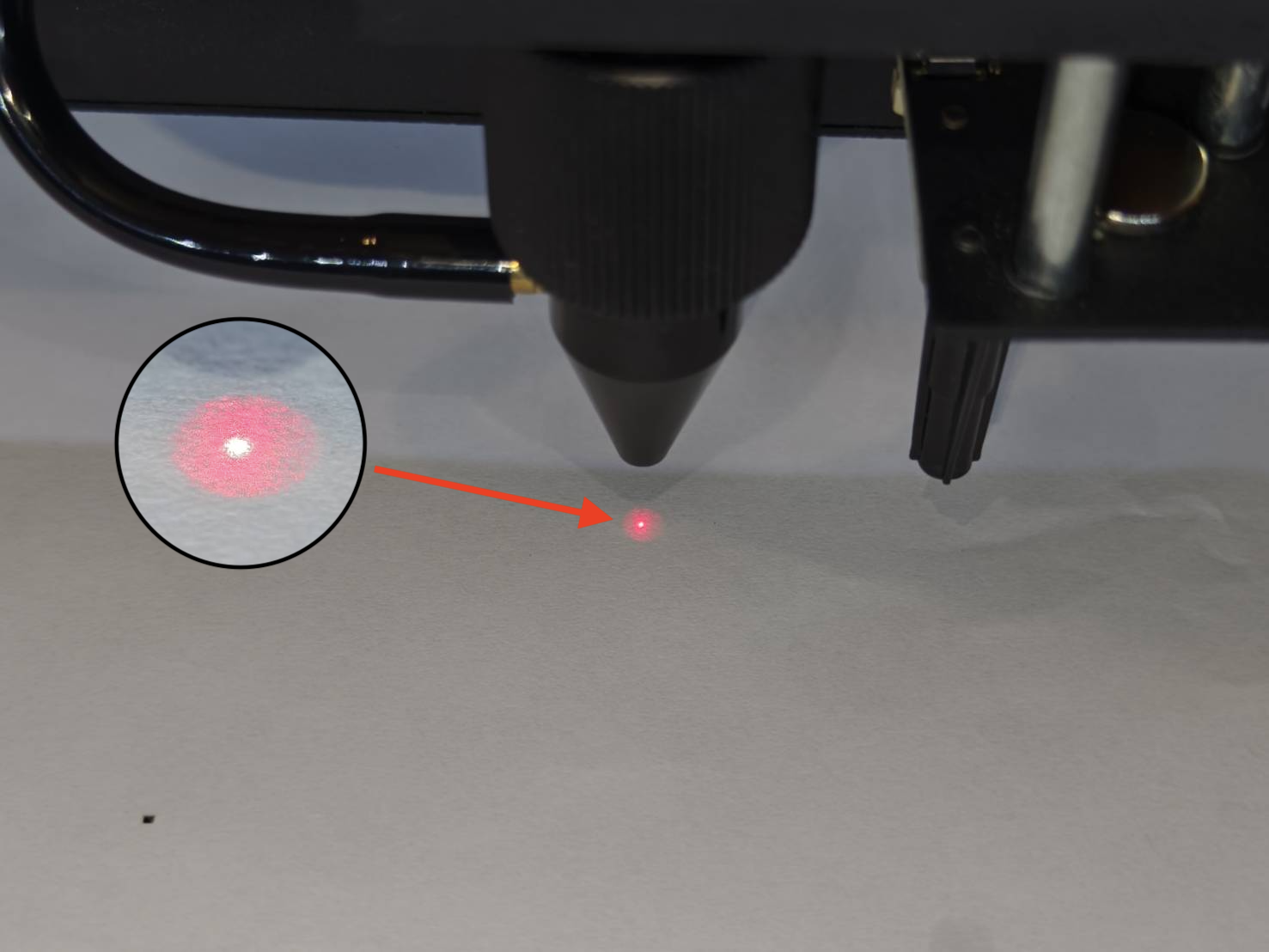

• Verifiqueu si podeu veure un punt làser vermell enfocat o llum vermella com es mostra a la imatge següent.

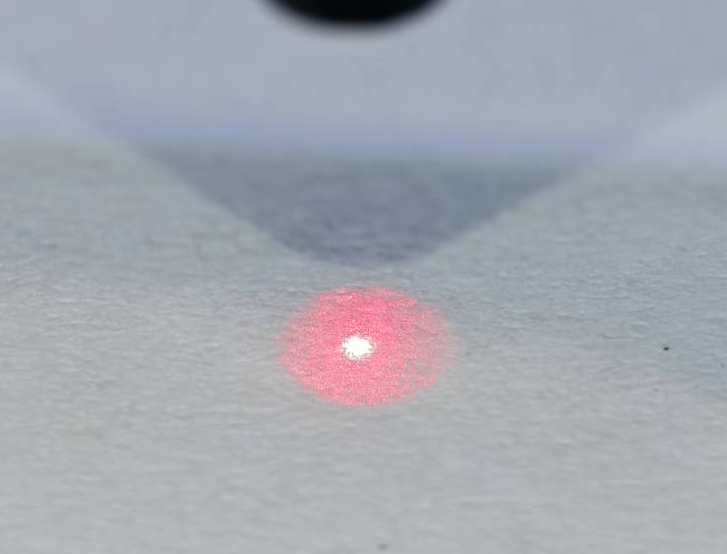

  Bon resultat - Centrat	Mal resultat - Sense punt	Mal resultat - No centrat

• Resultat correcte >> Pas 13

• Resultat incorrecte >> Pas 12.1

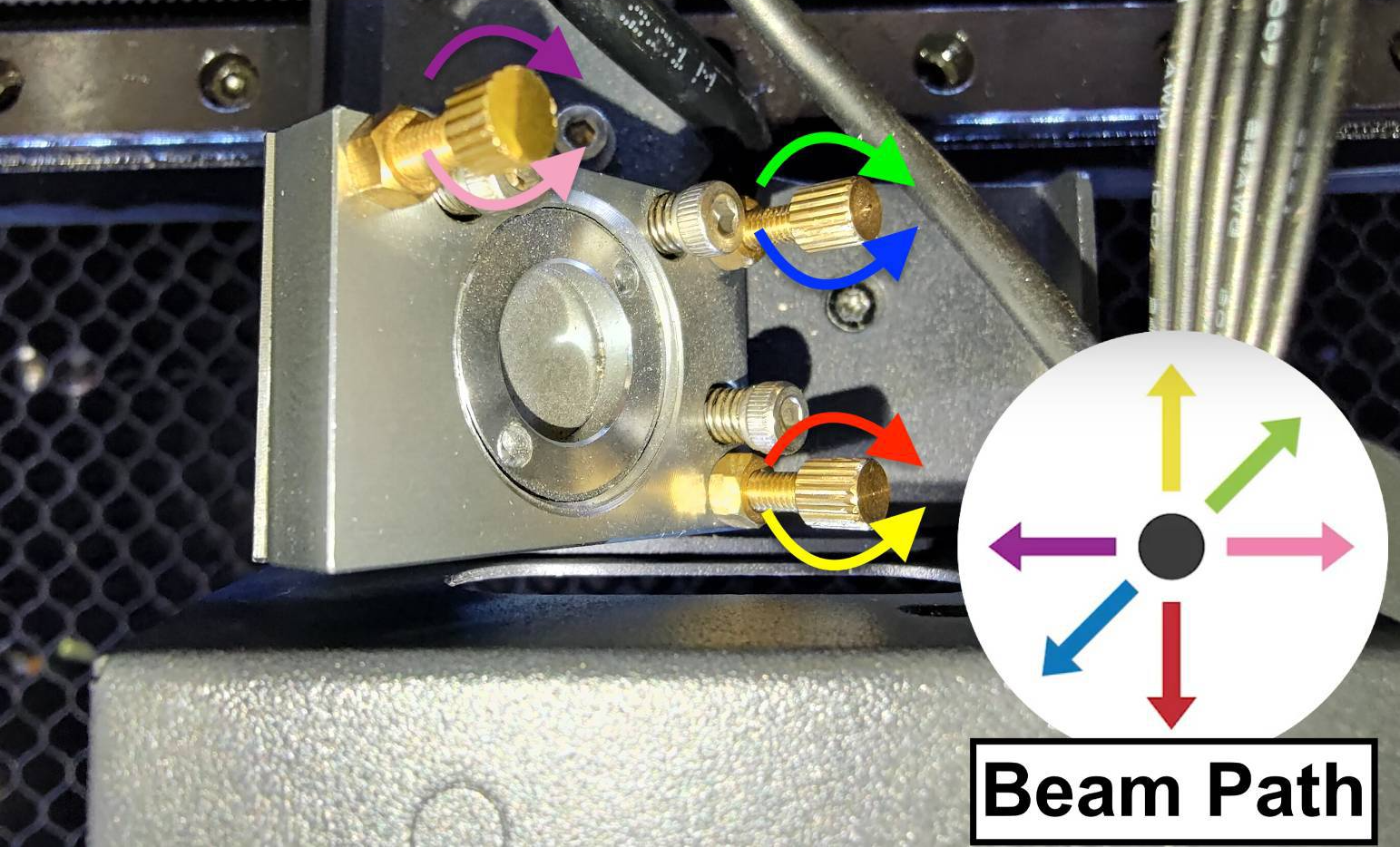

• Aquest pas us ensenyarà com ajustar els cargols del tercer mirall per corregir el recorregut òptic vertical des del tercer mirall fins a la plataforma de treball. Corregiu el recorregut del feix vertical ajustant els cargols del tercer mirall.
  Hi ha tres cargols al tercer mirall; girar-los en sentit horari o antihorari canviarà el recorregut del feix vertical, és a dir, la posició del punt petit a la cinta canviarà.


• Si us plau, apreneu com afluixar correctament les femelles.
  Utilitzeu unes alicates per subjectar el cargol, després utilitzeu una clau de doble boca per girar en sentit antihorari per afluixar la femella.


• Com determinar la posició del punt làser?

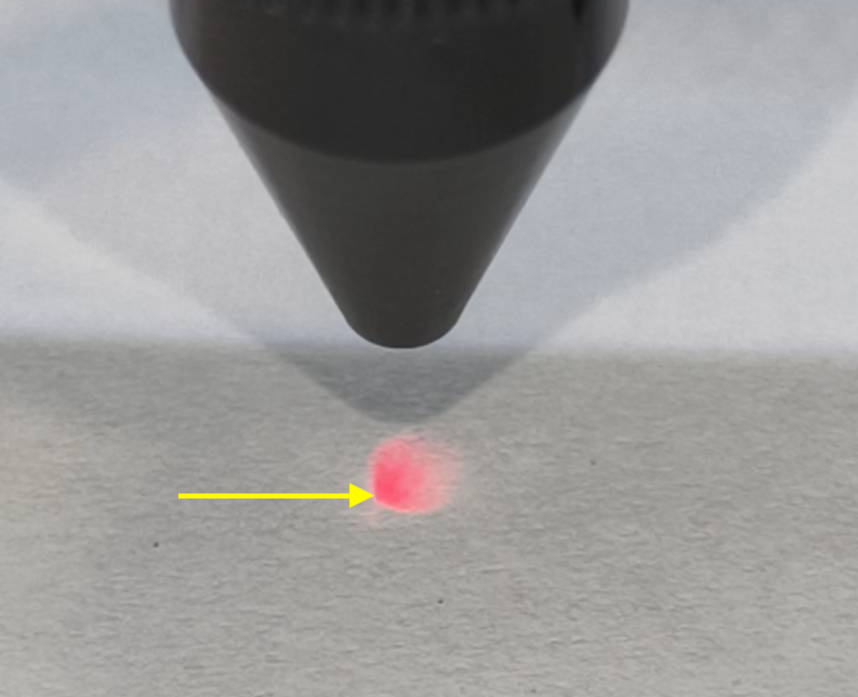

  Si no podeu veure el punt enfocat, podeu observar la llum vermella. L'àrea amb la llum més intensa és la posició del punt làser.

  Exemple

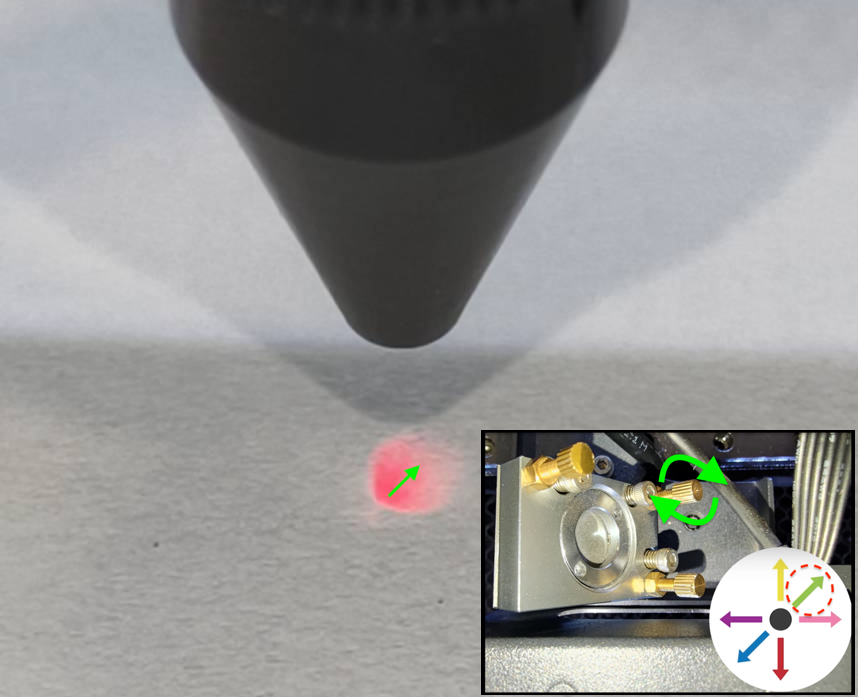

  Com es mostra a la imatge, la llum més intensa indica que el punt làser hauria d'estar a la part inferior esquerra.

  Per moure el punt làser al centre, cal moure'l cap amunt i cap a la dreta, per tant recomanem girar el cargol superior dret en sentit horari.

  Demostració

• Després d'ajustar els cargols, si us plau estrenyeu la femella girant-la en sentit horari.


• Ajustament completat, sense problemes >> Pas 13

• Per molt que ajusteu, el punt làser no apareix o no es pot centrar >>
  • Utilitzeu l'enllaç per a l'ajustament avançat.
    >> Ajustament avançat del recorregut òptic
  • Després de l'ajustament avançat, torneu a Pas 12.1 per intentar ajustar el punt vermell.

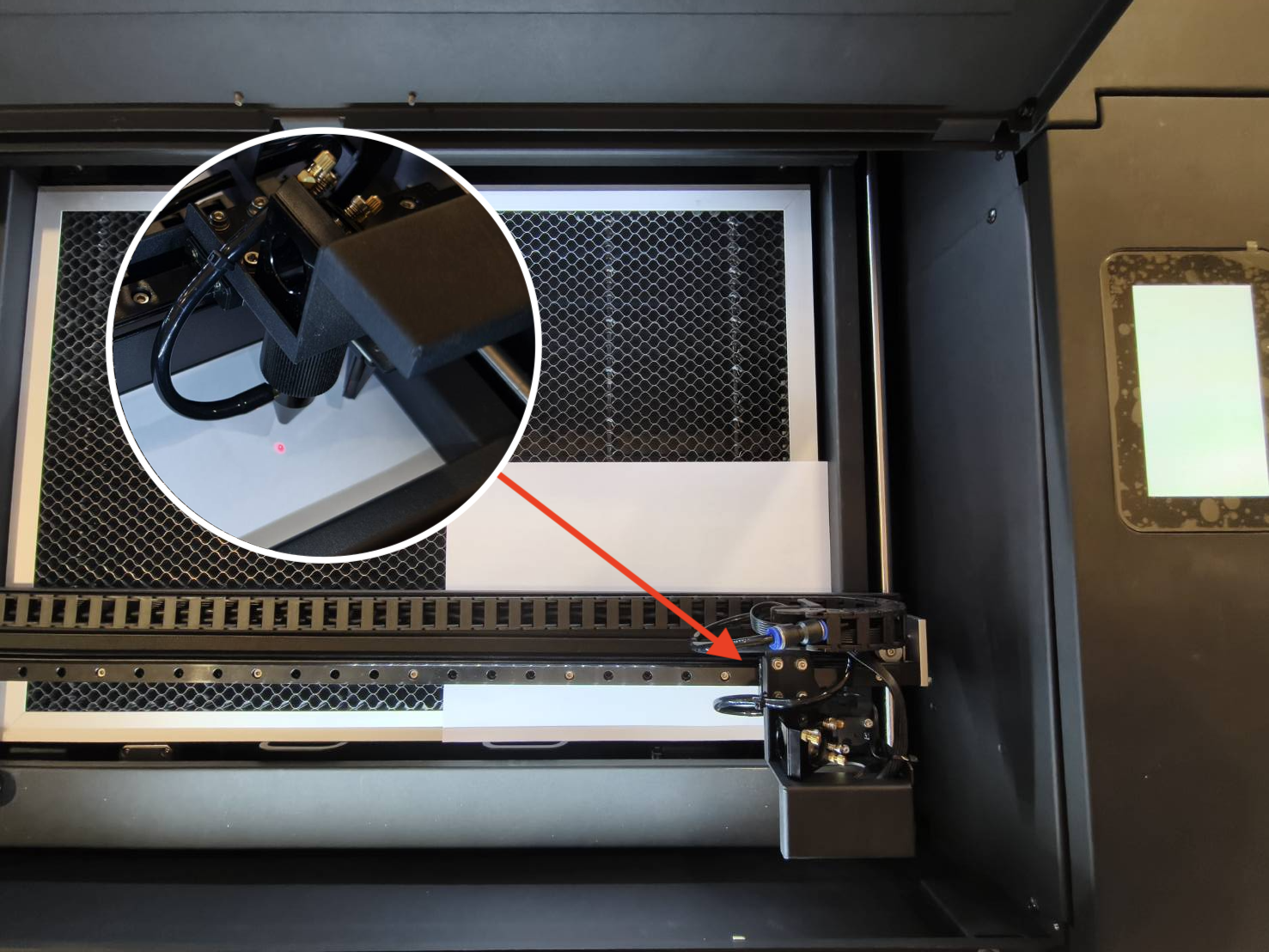

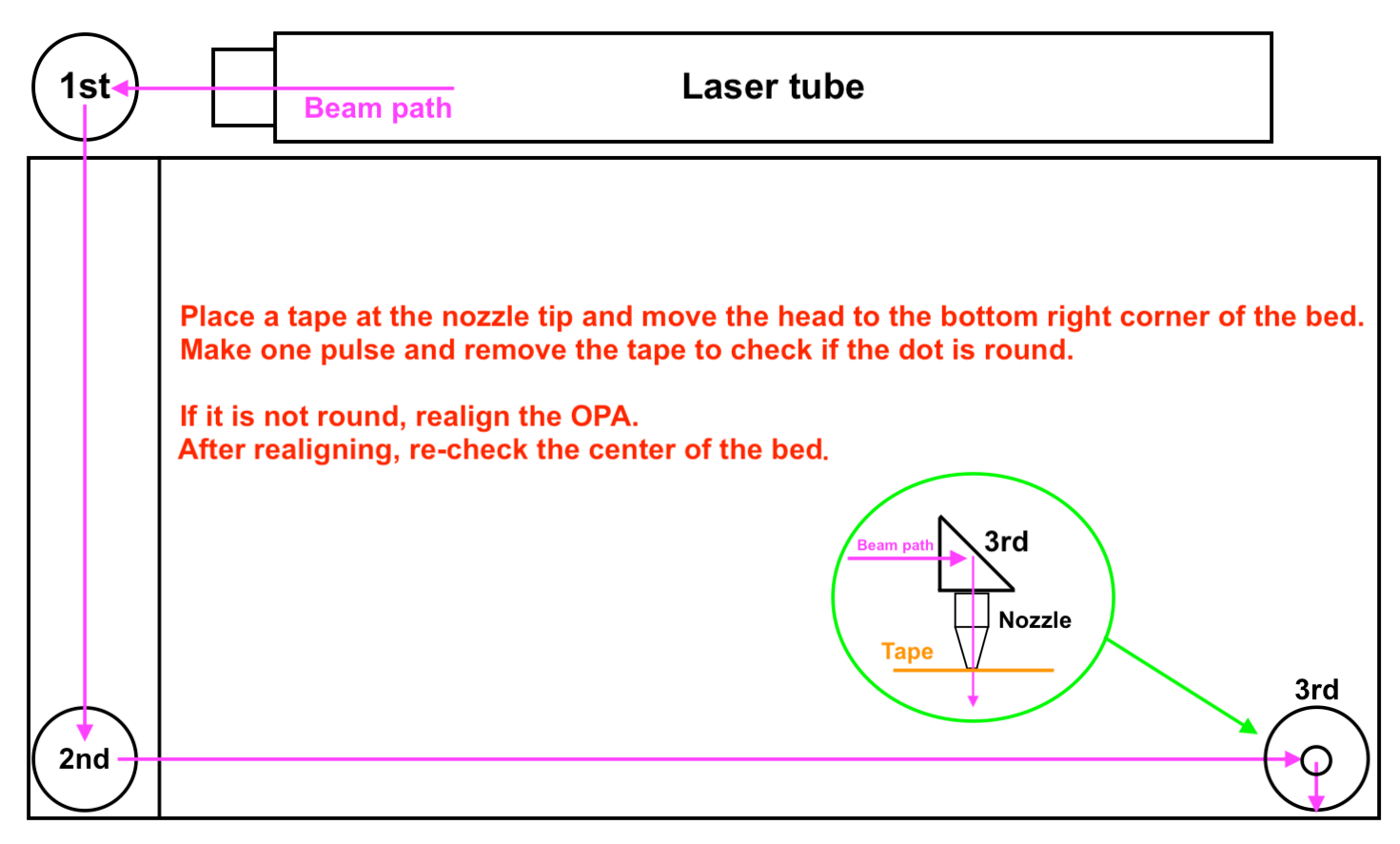

• Moveu el capçal làser a la cantonada inferior dreta de la plataforma de treball i col·loqueu un full de paper sota la punta de la tovera.
  Ajusteu l'alçada de la plataforma de treball de manera que la distància entre el paper i la punta del broquet sigui d'uns 5 mm a 10 mm.



• Verifiqueu si podeu veure un punt làser vermell enfocat o llum vermella com es mostra a la imatge següent.

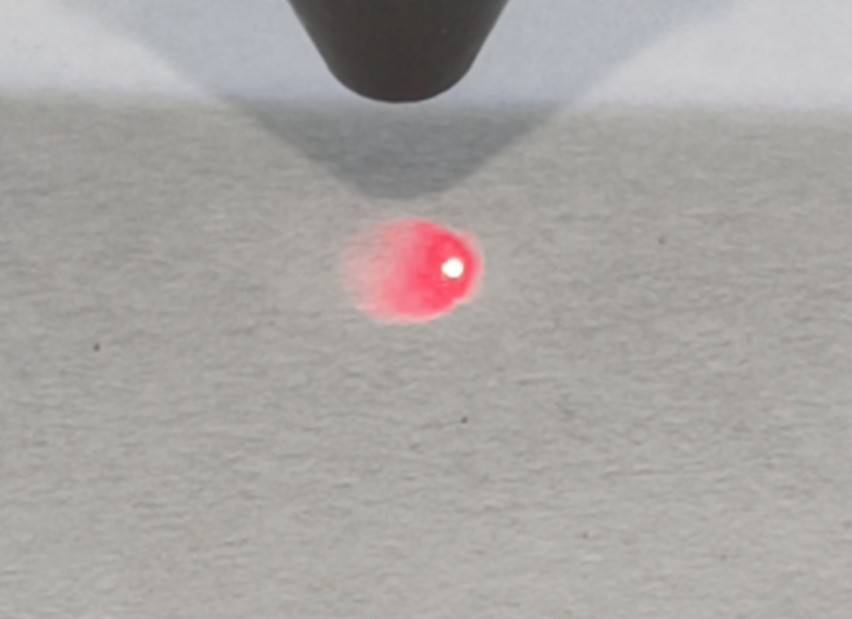

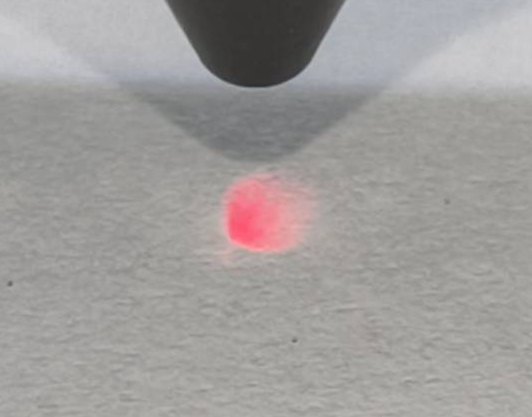

  Bon resultat - Centrat	Mal resultat - Sense punt	Mal resultat - No centrat

• Resultat correcte >> Pas 14

• Resultat incorrecte >> Pas 13.1

• Aquest pas us ensenyarà com ajustar els cargols del tercer mirall per corregir el recorregut òptic vertical des del tercer mirall fins a la plataforma de treball. Corregiu el recorregut del feix vertical ajustant els cargols del tercer mirall.
  Hi ha tres cargols al tercer mirall; girar-los en sentit horari o antihorari canviarà el recorregut del feix vertical, és a dir, la posició del punt petit a la cinta canviarà.


• Si us plau, apreneu com afluixar correctament les femelles.
  Utilitzeu unes alicates per subjectar el cargol, després utilitzeu una clau de doble boca per girar en sentit antihorari per afluixar la femella.


• Com determinar la posició del punt làser?
  Si no podeu veure el punt enfocat, podeu observar la llum vermella. L'àrea amb la llum més intensa és la posició del punt làser.

  Exemple

  Com es mostra a la imatge, la llum més intensa indica que el punt làser hauria d'estar a la part inferior esquerra.

  Per moure el punt làser al centre, cal moure'l cap amunt i cap a la dreta, per tant recomanem girar el cargol superior dret en sentit horari.

  Demostració

• Després d'ajustar els cargols, si us plau estrenyeu la femella girant-la en sentit horari.



• Ajustament completat, sense problemes >> Pas 14

• Per molt que ajusteu, el punt làser no apareix o no es pot centrar >>
  • Torneu a Pas 12.1 i assegureu-vos que el punt làser estigui exactament al centre de la plataforma de treball.
  • Després de l'ajustament, aneu directament a Pas 14.

• Col·loqueu un tros de cinta adhesiva d'una sola capa a la punta de la tovera, moveu el capçal làser al centre de la plataforma de treball, tanqueu la coberta de la porta i dispareu un pols.




• Demostració

• Retireu la cinta adhesiva i comproveu si el punt làser és rodó.

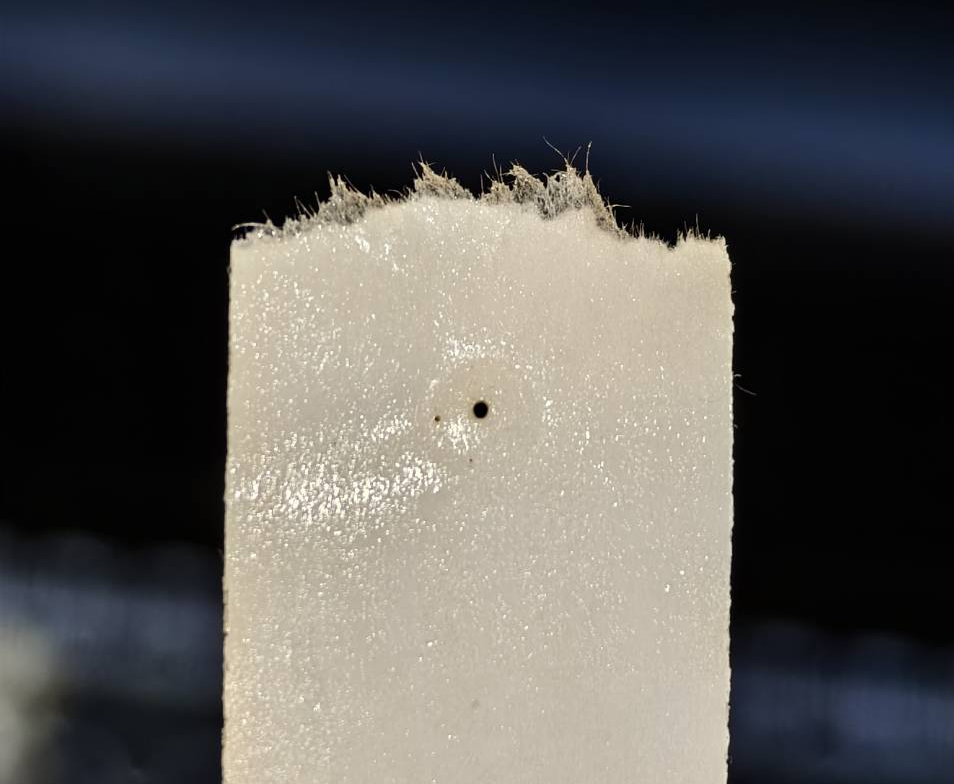

  • Bon exemple - Centrat i rodó:
  •

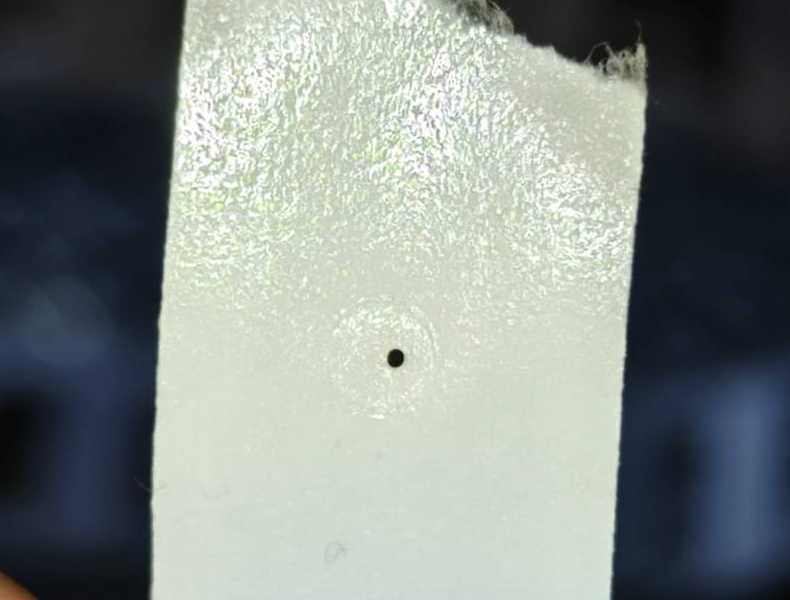

  • Exemple acceptable - Rodó però lleugerament descentrat:

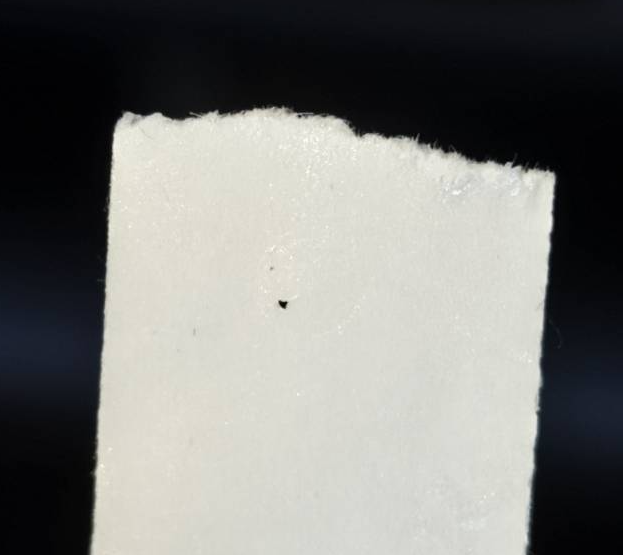

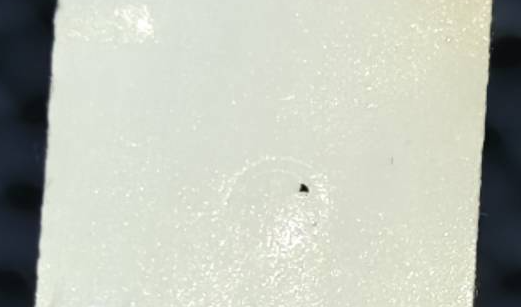

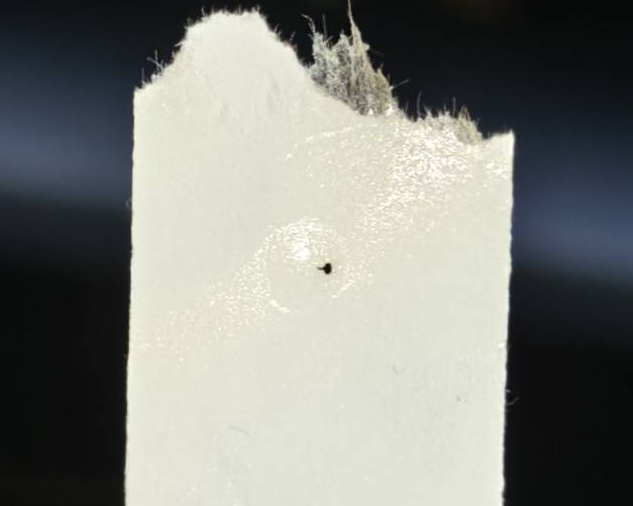

  • Exemple incorrecte - No rodó:




• Resultat bo o acceptable >> Pas 15

• Resultat incorrecte >> Pas 14.1

• Cap marca de cremada >> Ajustament avançat del recorregut òptic
  • Després de l'ajustament avançat, torneu a Pas 14 per verificar el punt làser de nou.

• Determineu la posició del punt vertical i trobeu els cargols corresponents i les direccions per ajustar. Primer, heu d'entendre tota l'àrea dins la qual es pot moure el punt.
  De fet, aquest rang és idèntic a l'àrea de la punta del broquet. La marca a la cinta representa aquesta àrea.

• A continuació, trobeu el número similar a la vostra posició del punt vertical.
• Diagrama:
• A continuació, utilitzeu unes alicates per subjectar el cargol, després utilitzeu una clau de doble boca per girar la femella en sentit antihorari per afluixar-la.
  Utilitzeu unes alicates per subjectar el cargol, després utilitzeu una clau de doble boca per girar en sentit antihorari per afluixar la femella.



• Després d'ajustar els cargols, cal aplicar cinta nova i realitzar polsos de nou per verificar la posició del punt.




• Demostració:



• Si trobeu aquest mètode difícil, podeu utilitzar el punt vermell per obtenir una idea general de la posició real del recorregut òptic del CO2 i després realitzar polsos.



• Després d'ajustar els cargols, si us plau estrenyeu la femella girant-la en sentit horari.


Resum del pas - Part inferior dreta

• Col·loqueu un tros de cinta d'una sola capa a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la plataforma de treball, tanqueu la coberta de la porta i dispareu un pols.



• Demostració

• Retireu la cinta adhesiva i comproveu si el punt làser és rodó.
  • Bon exemple - Centrat i rodó:
  •

  • Exemple acceptable - Rodó però lleugerament descentrat:

  • Exemple incorrecte - No rodó:




• Resultat bo o acceptable >> Ajustament completat! (Si el vostre capçal làser es va ajustar a Pas 10.1, assegureu-vos de realitzar Calibratge de la càmera.)

• Resultat incorrecte >> Pas 15.1

• Cap marca de cremada >> Ajustament avançat del recorregut òptic
  • Després de l'ajustament avançat, torneu a Pas 14 per verificar el punt làser de nou.

• Determineu la posició del punt vertical i trobeu els cargols corresponents i les direccions per ajustar. Primer, heu d'entendre tota l'àrea dins la qual es pot moure el punt.
  De fet, aquest rang és idèntic a l'àrea de la punta del broquet. La marca a la cinta representa aquesta àrea.

• A continuació, trobeu el número similar a la posició del vostre punt vertical.
• Diagrama:
• A continuació, utilitzeu unes alicates per subjectar el cargol, després utilitzeu una clau de doble boca per girar la femella en sentit antihorari per afluixar-la.
  Utilitzeu unes alicates per subjectar el cargol, després utilitzeu una clau de doble boca per girar en sentit antihorari per afluixar la femella.



• Després d'ajustar els cargols, cal aplicar cinta nova i realitzar polsos de nou per verificar la posició del punt.




• Demostració:



• Si trobeu aquest mètode difícil, podeu utilitzar el punt vermell per obtenir una idea general de la posició real del recorregut òptic del CO2 i després realitzar polsos.



• Després d'ajustar els cargols, si us plau estrenyeu la femella girant-la en sentit horari.


• Torneu a verificar el punt central Pas 14 Si el centre i la part inferior dreta no es poden centrar simultàniament >>

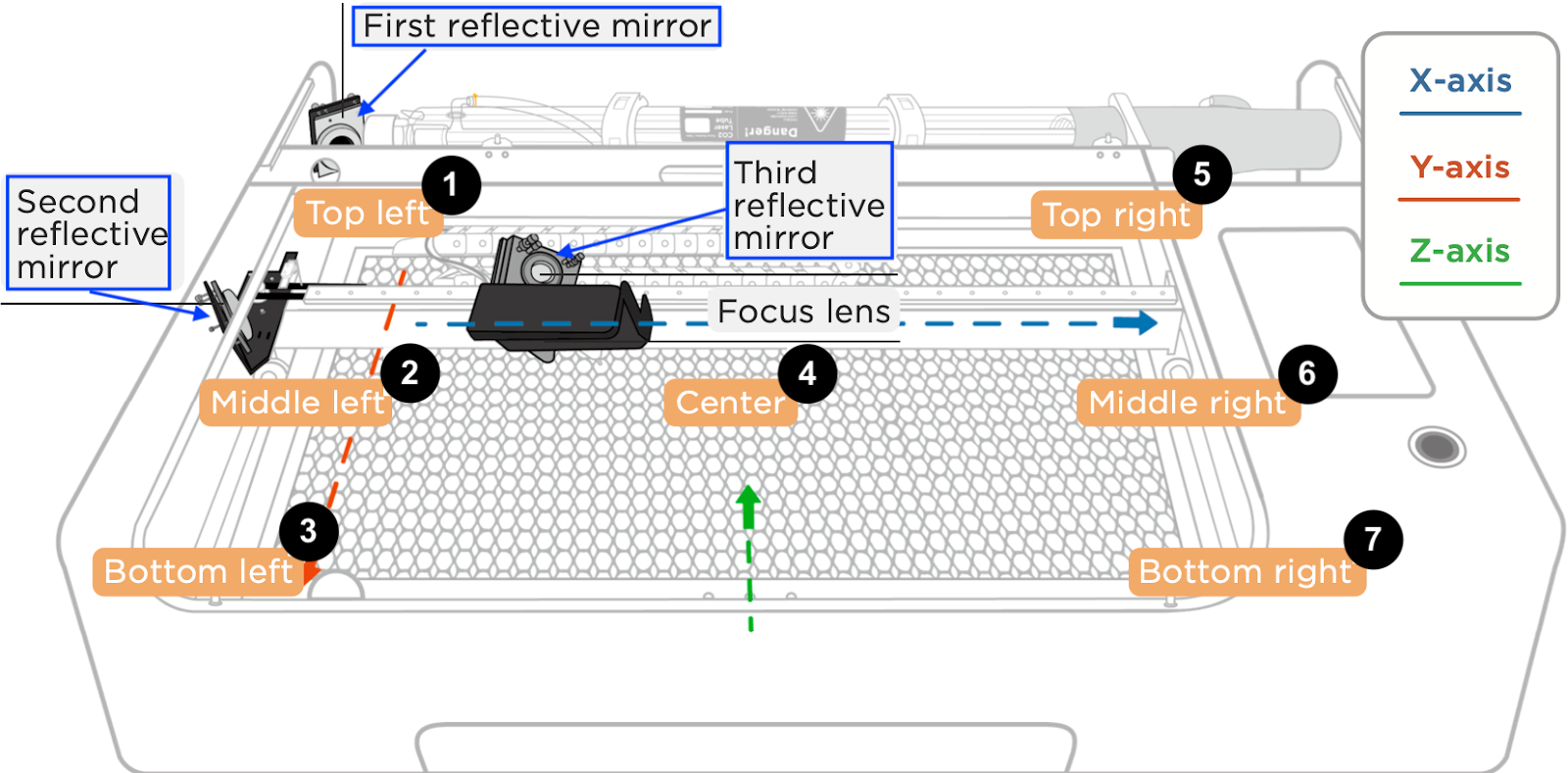

• Recolliu cinta amb marques de cremada (Pas 16) Si us plau, recolliu les marques de cremada a les ubicacions següents.

• Col·loqueu una cinta de doble capa sobre el punter làser vermell, assegurant-vos que estigui a un angle de 90 graus respecte al feix, i dispareu 3 polsos.
  Enganxeu els resultats en un full de paper i marqueu la ubicació.




• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Recolliu marques del 1r al 2n mirall. Col·loqueu una cinta de doble capa al 2n mirall, assegurant-vos que estigui a un angle de 90 graus respecte al feix, dispareu 2 polsos a la cantonada superior esquerra i 2 polsos més a la cantonada inferior esquerra.



• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Recolliu les marques a l'entrada del 2n al 3r mirall. Col·loqueu una cinta de doble capa al 3r mirall, assegurant-vos que estigui a un angle de 90 graus respecte al feix, dispareu 2 polsos al centre esquerre i 2 polsos més al centre dret.



• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Recolliu les marques a la punta del broquet al centre. Col·loqueu un tros de capa simple cinta a la punta del broquet, moveu el capçal làser al centre de la plataforma de treball i dispareu un pols.




• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Recolliu les marques a la punta del broquet a la cantonada inferior dreta. Col·loqueu un tros de capa simple cinta a la punta del broquet, moveu el capçal làser a la cantonada inferior dreta de la plataforma de treball i dispareu un pols.




• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Recolliu les marques a l'entrada del 3r mirall de la part superior esquerra a la part superior dreta. Col·loqueu una cinta de doble capa al 3r mirall, assegurant-vos que estigui a un angle de 90 graus respecte al feix, dispareu 2 polsos al costat superior esquerre i 2 polsos més al costat superior dret.




• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Recolliu les marques a l'entrada del 3r mirall de la part inferior esquerra a la part inferior dreta. Col·loqueu una cinta adhesiva de doble capa al 3r mirall, assegurant-vos que estigui a un angle de 90 graus respecte al feix, dispareu 2 polsos a la part inferior esquerra i 2 polsos més a la part inferior dreta.




• Anoteu les posicions dels miralls i el nombre de polsos (com es mostra a continuació)


• Finalment, feu una fotografia de primer pla del punt a la punta del broquet.
