Descripció

Aquesta guia explica com configurar LightBurn per a FLUX HEXA RF, connectar la càmera USB integrada, calibrar l'objectiu de la càmera amb el patró AprilTags de LightBurn i alinear la previsualització de la càmera amb l'espai de treball de la màquina.

El procediment i els valors següents s'han verificat amb LightBurn Pro 2.1.03. Els noms dels menús poden variar lleugerament en altres versions de LightBurn.

Important: Completeu la configuració del dispositiu abans de calibrar la càmera. Manteniu el patró de calibratge pla, assegureu-vos que cada AprilTag sigui completament visible i utilitzeu l'adreça IP que es mostra al vostre propi HEXA RF. L'adreça IP 192.168.1.247 que es mostra en aquesta guia és només un exemple de la màquina de prova.

Pas 1

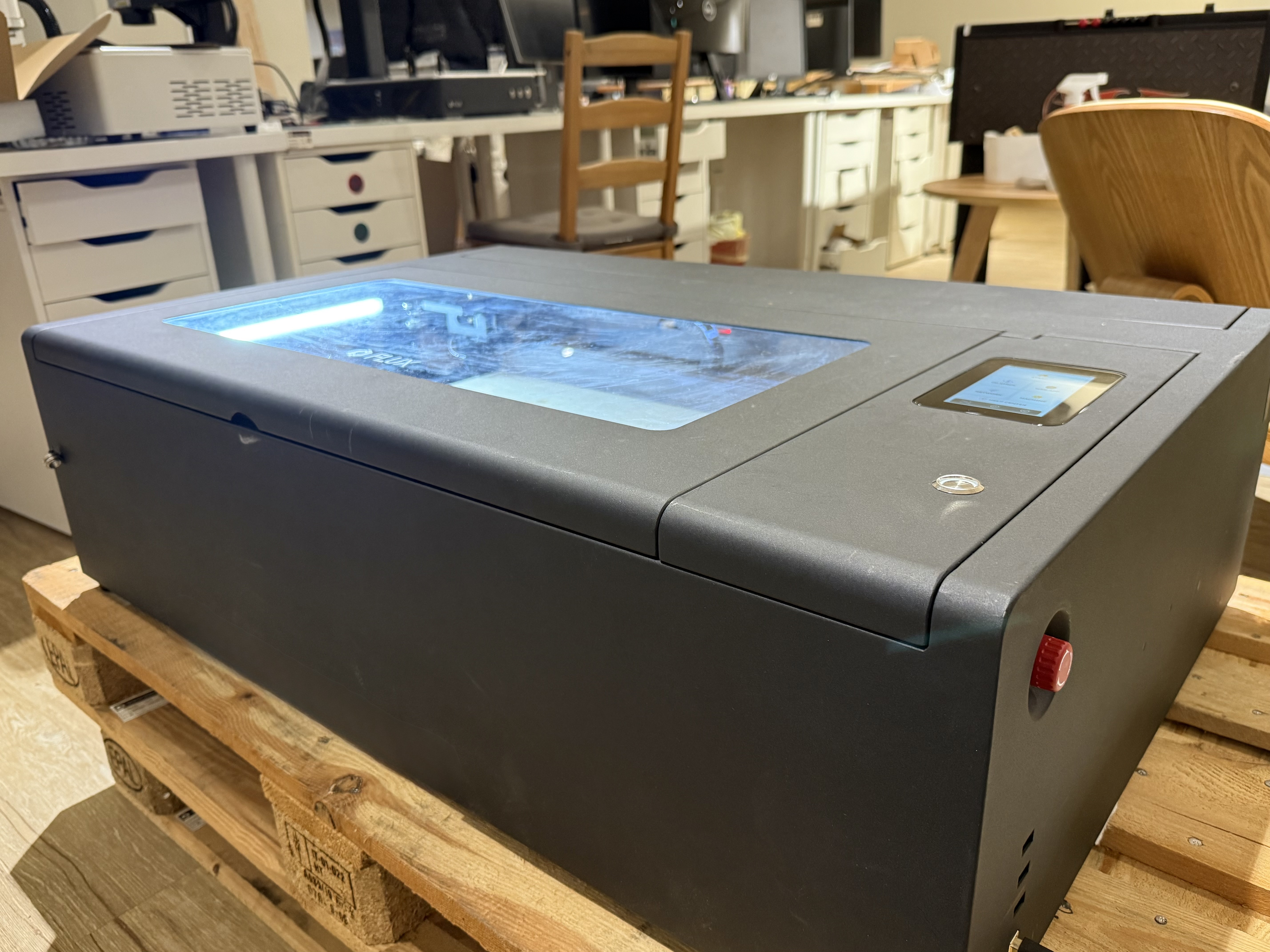

Prepareu la màquina, l'ordinador i els materials

Abans d'obrir l'assistent de calibratge, prepareu els elements següents:

Un ordinador amb LightBurn instal·lat.
Una connexió de xarxa a l'HEXA RF i una connexió USB a la càmera de l'HEXA RF.
Un patró de calibratge d'objectiu AprilTags de LightBurn imprès. Imprimiu-lo a escala 100% sense ajustar ni redimensionar.
(Se us guiarà per imprimir el patró de calibratge d'objectiu AprilTags en els passos següents.)
Quatre taulers de fusta plans de 3 mm de color clar per a l'alineació de l'espai de treball.
La versió del firmware de l'HEXA RF és v6.5.0 o superior.

Pas 2

Creeu un dispositiu HEXA RF nou a LightBurn

Obriu LightBurn. Al tauler Làser , feu clic a Dispositiusi, a continuació, trieu l'opció per crear un dispositiu manualment. Quan l'assistent de dispositiu nou demani el controlador, seleccioneu GRBL i feu clic a Següent.

Pas 3

Seleccioneu el mètode de connexió de xarxa

Per al mètode de connexió GRBL, seleccioneu Ethernet o Wifi/TCP. Feu clic a Següent.

Confirmeu que l'ordinador i el HEXA RF estiguin a la mateixa xarxa abans de continuar.

Pas 4

Introduïu l'adreça IP del HEXA RF

Trobeu l'adreça IP del vostre HEXA a la pantalla tàctil.
(Si la vostra màquina no ha establert una connexió Wi-Fi, consulteu aquest article per configurar una connexió.)

Introduïu l'adreça IP actual del vostre HEXA RF i feu clic a Següent. Trobeu l'adreça IP de la màquina a la pantalla d'informació de xarxa de l'HEXA RF.

La màquina de prova utilitzada 192.168.1.247. Això és només un exemple; introduïu l'adreça assignada a la vostra pròpia màquina.

Pas 5

Configureu el nom del dispositiu i la mida de l'àrea de treball

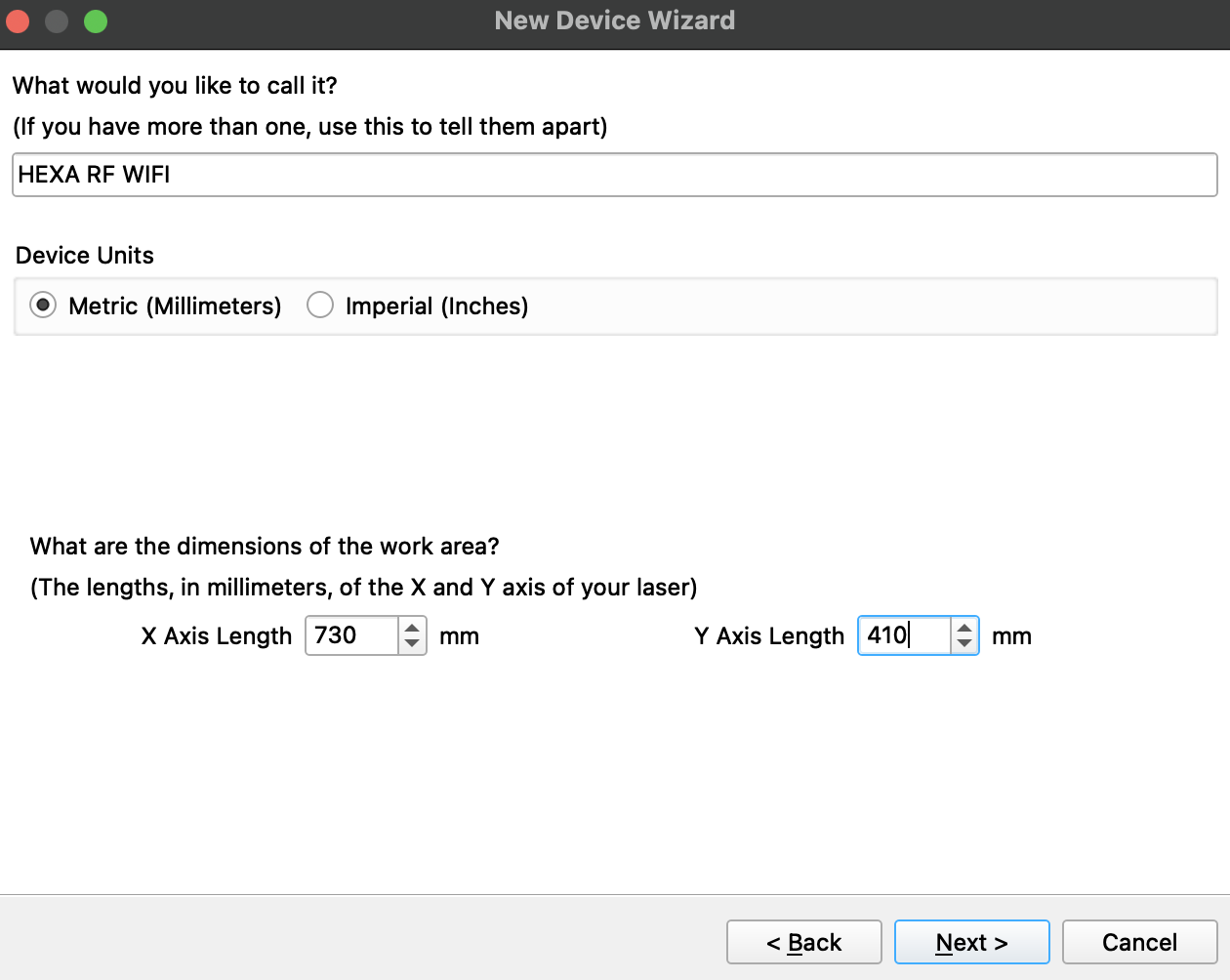

Introduïu un nom de dispositiu recognoscible, com ara HEXA RF Wifi. Seleccioneu Mil·límetres i configureu l'àrea de treball a:

Longitud de l'eix X: 730 mm
Longitud de l'eix Y: 410 mm

Feu clic a Següent.

Pas 6

Configureu l'origen de la màquina i finalitzeu la configuració del dispositiu

Seleccioneu la cantonada posterior esquerra com a origen de la màquina. Reviseu el resum i confirmeu els valors següents:

Controlador: GRBL
Connexió: Ethernet o Wi-Fi/TCP
Àrea de treball: 730 x 410 mm
Origen: posterior esquerra
Adreça IP: la IP actual del vostre HEXA RF

Feu clic a Finalitza. Obriu Configuració del dispositiu una altra vegada per confirmar que els valors s'han desat correctament.

Pas 7

Verificar la connexió de la màquina i el mode de coordenades

Seleccioneu el nou dispositiu HEXA RF al panell Làser. Obriu el Moure i feu clic a Inici per verificar que LightBurn pot comunicar-se amb la màquina.

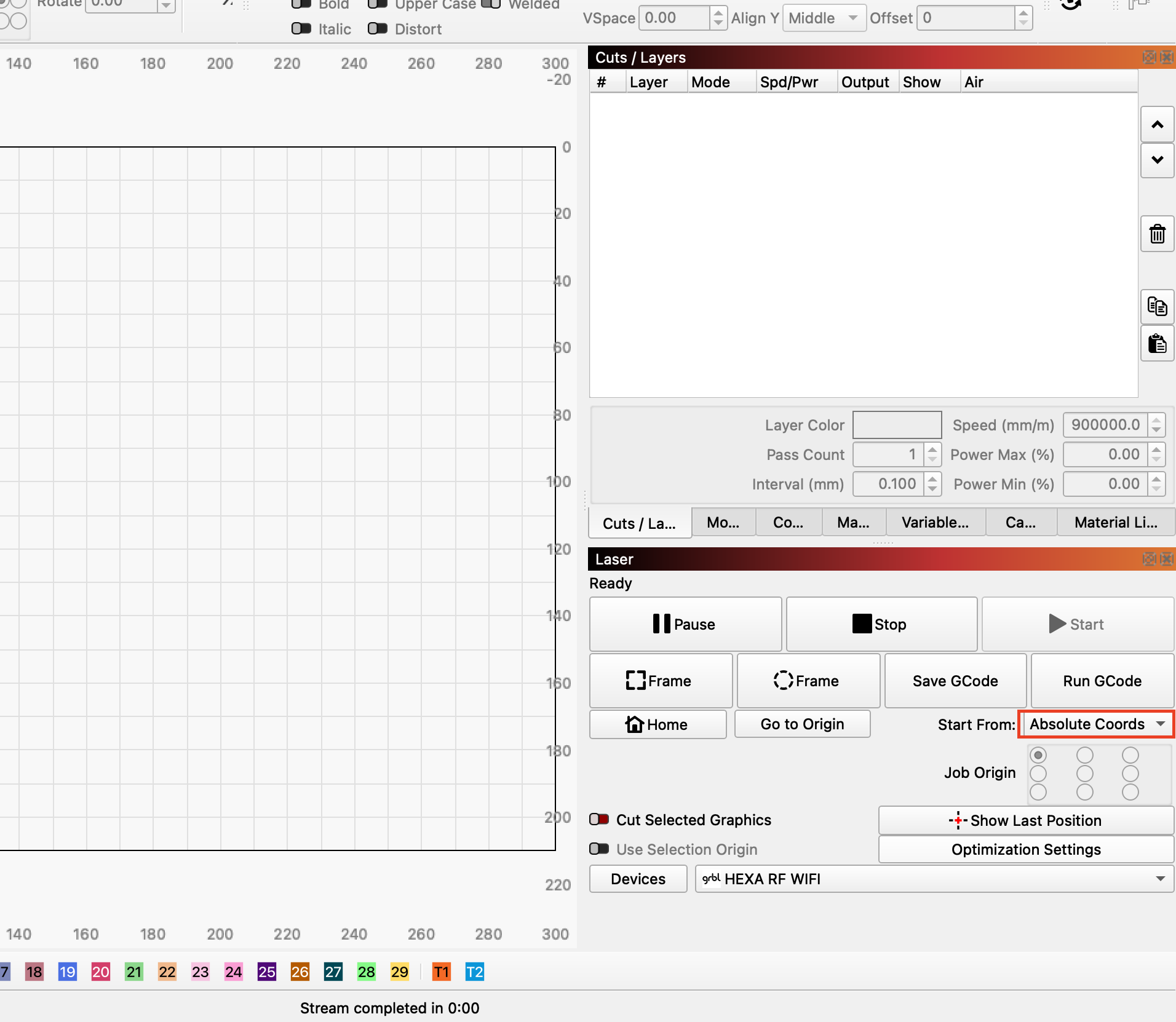

A la finestra principal de LightBurn, configureu Iniciar des de to Coordenades absolutes.

Abans de calibrar la càmera, porteu la màquina a la posició d'origen i moveu l'eix Z a la seva posició d'origen/zero.

Pas 8

Obriu l'assistent de configuració de la càmera

Connecteu l'HEXA RF a l'ordinador mitjançant cable USB-A a USB-B.
(El costat USB-B és per a la màquina i el costat USB-A és per a l'ordinador.)

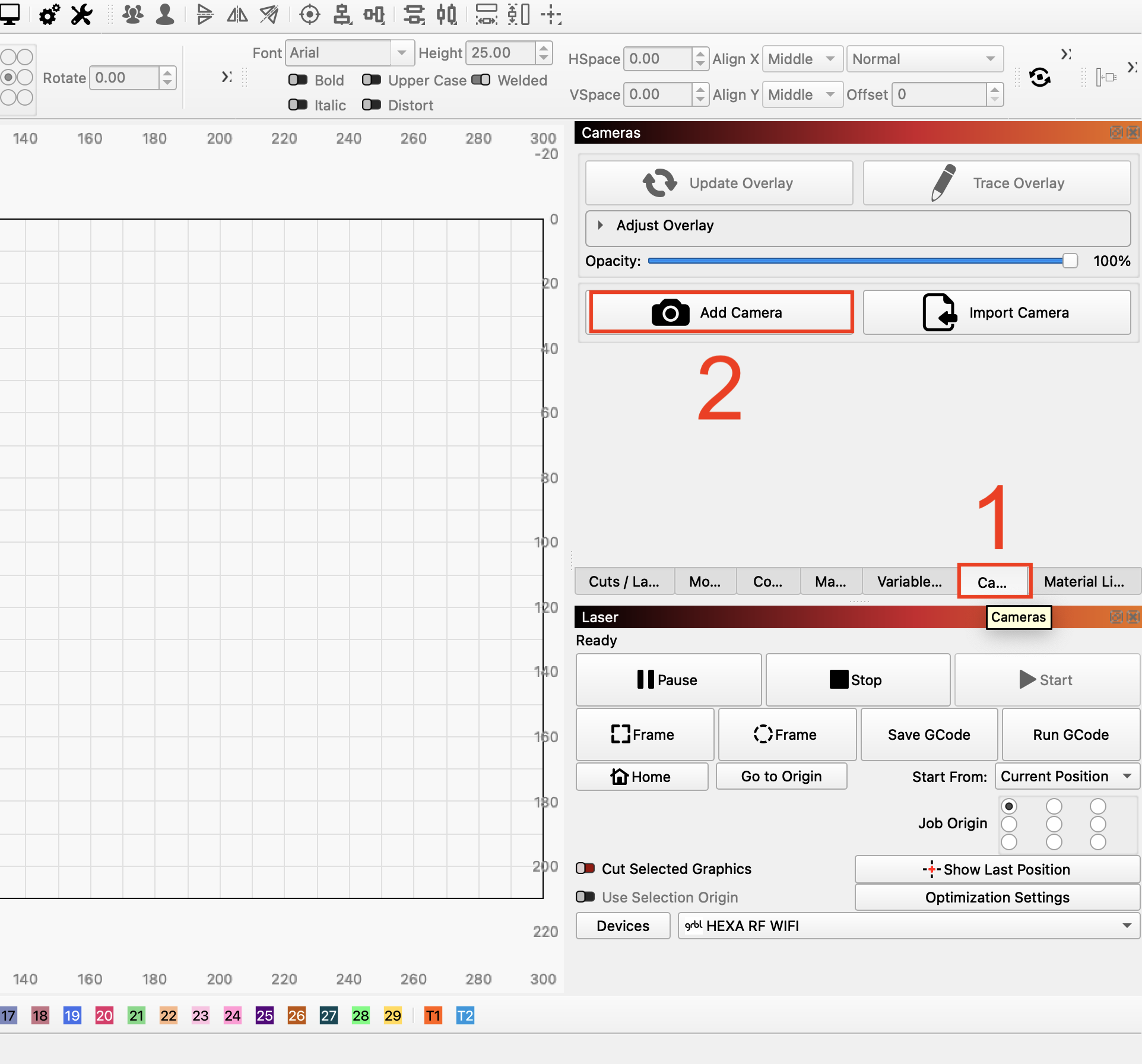

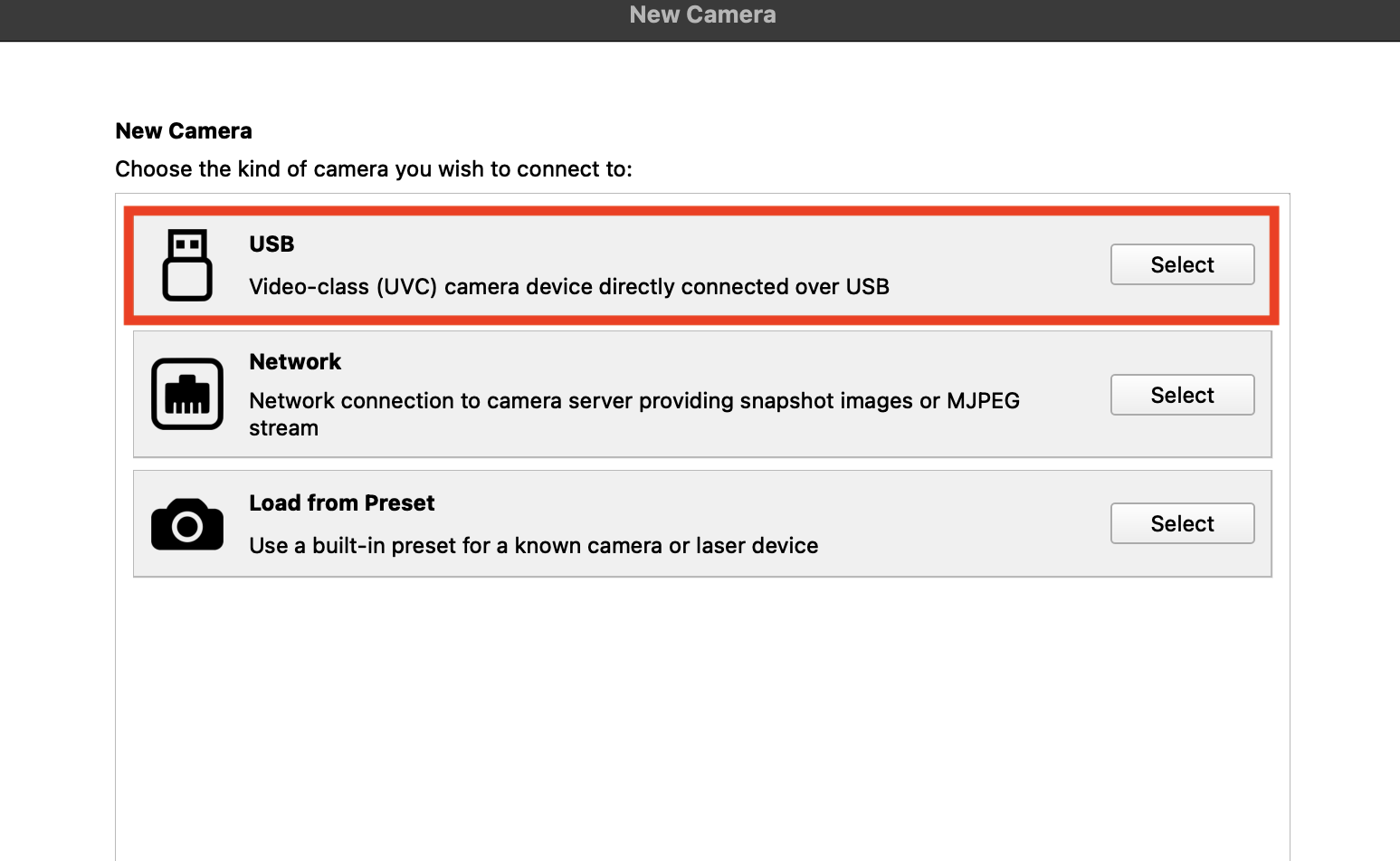

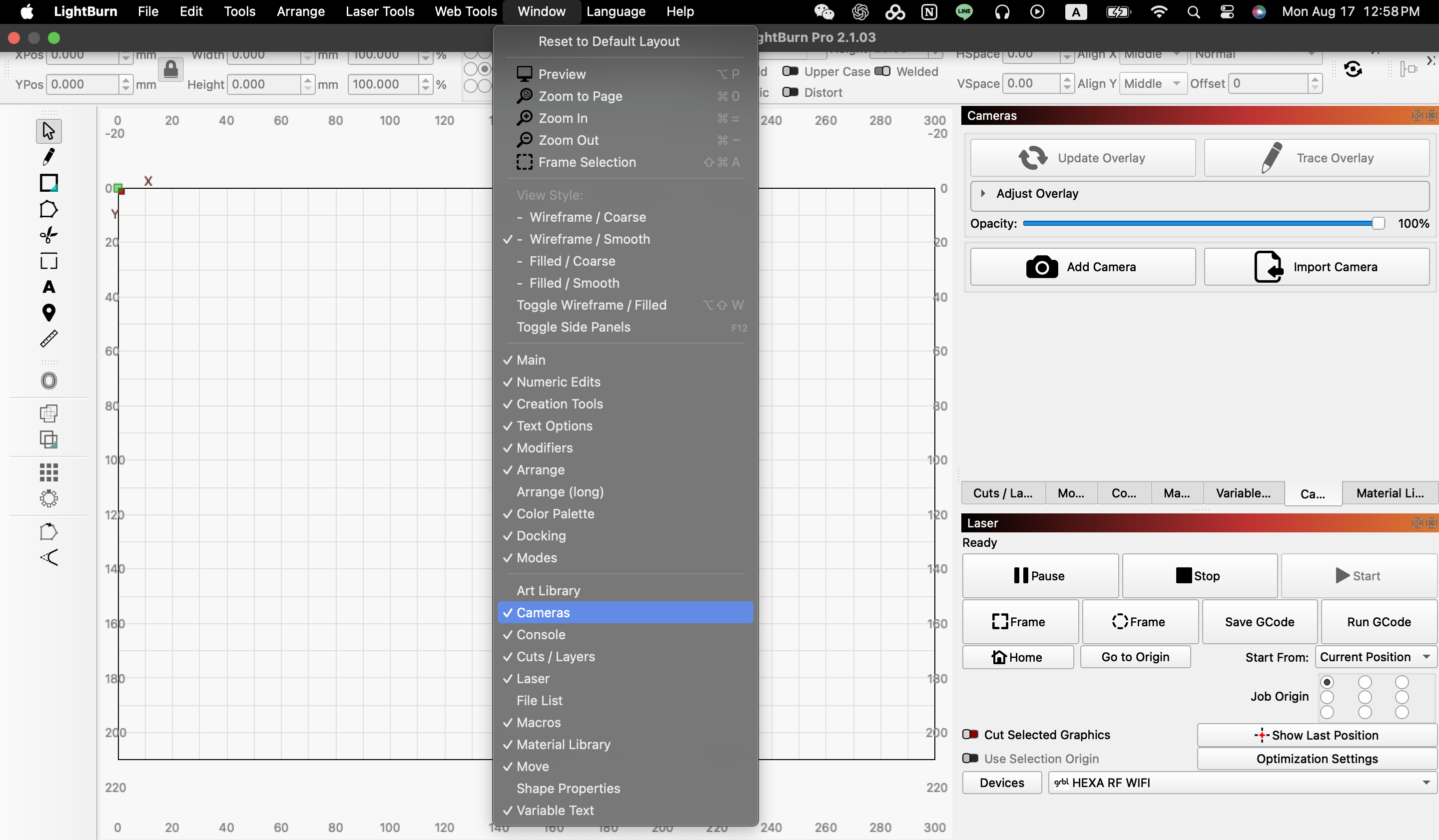

A la Càmera panell del costat dret de LightBurn, feu clic a Afegeix càmera. Seleccioneu USB com a mètode de connexió.

Pas 9

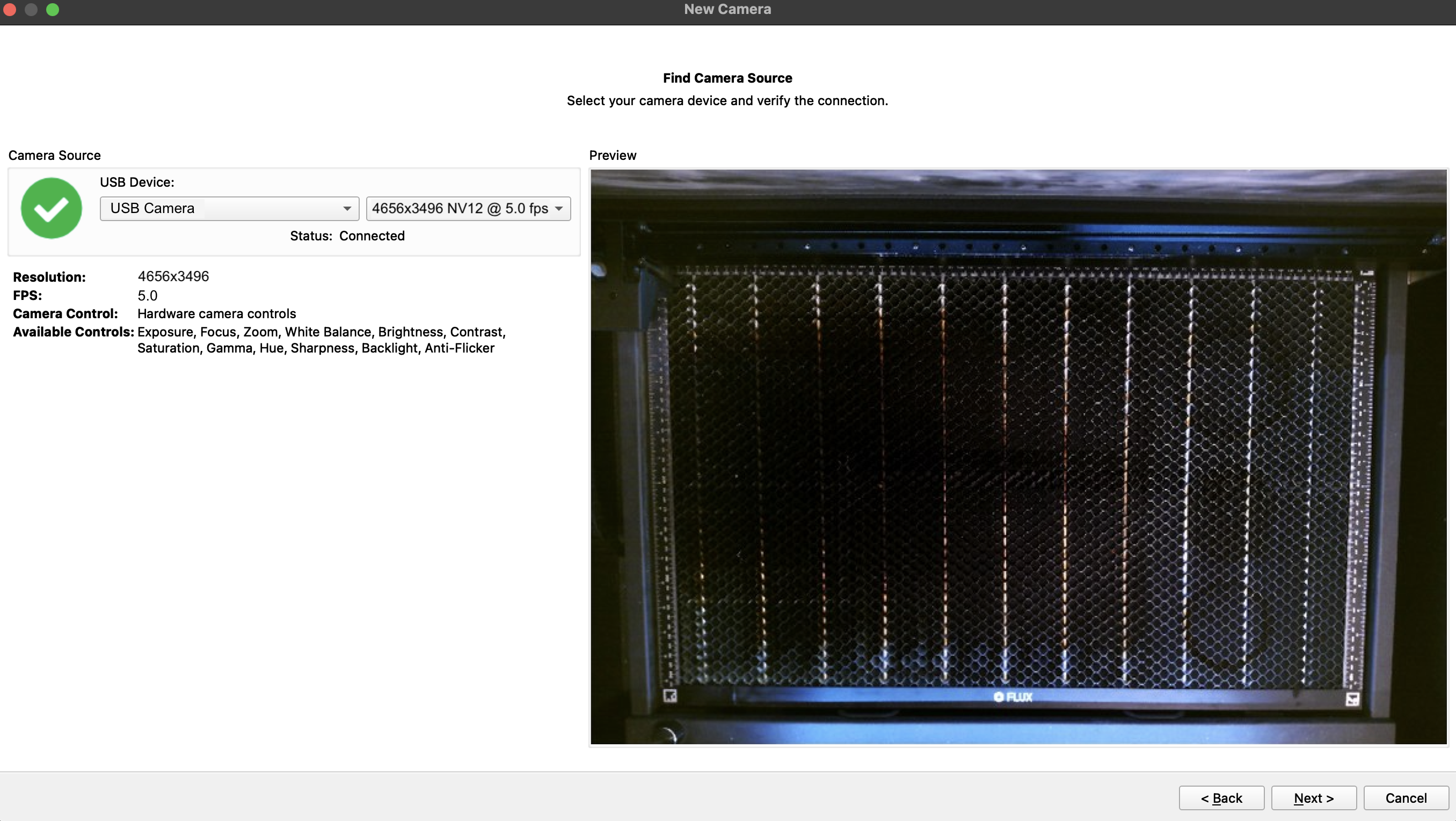

Seleccioneu la càmera USB HEXA RF

Seleccioneu Càmera USB com a font de la càmera. Seleccioneu el mode de vídeo següent quan estigui disponible:

Resolució: 4656 x 3496
Format: NV12
Velocitat de fotogrames: 5.0 fps

Confirmeu que la previsualització mostra tota l'àrea de treball de HEXA RF i que la imatge és estable. LightBurn pot proporcionar controls per a l'exposició, l'enfocament, el balanç de blancs, el contrast, el to i la retroil·luminació.

Pas 10

Inicieu una nova calibració de lent

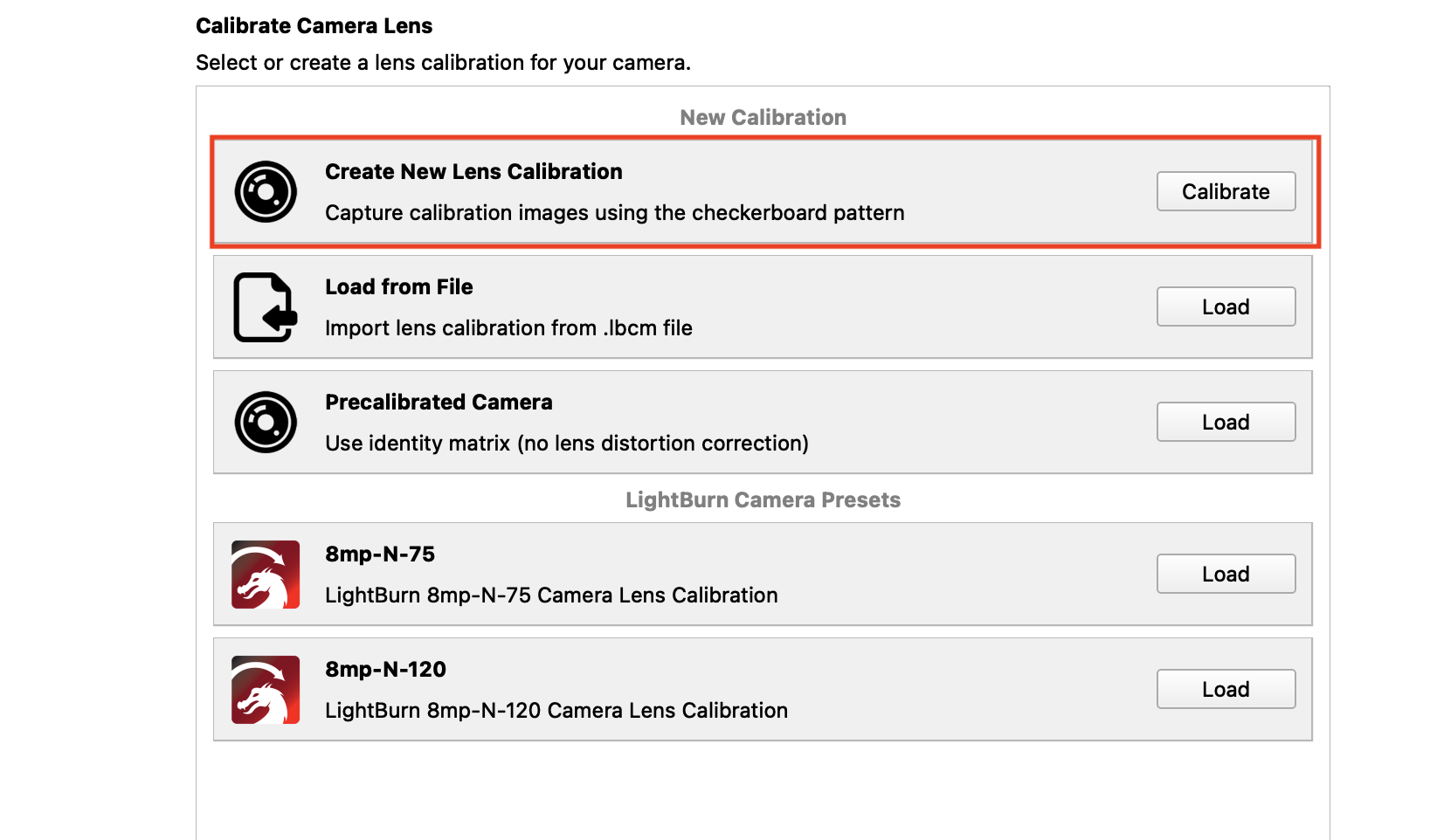

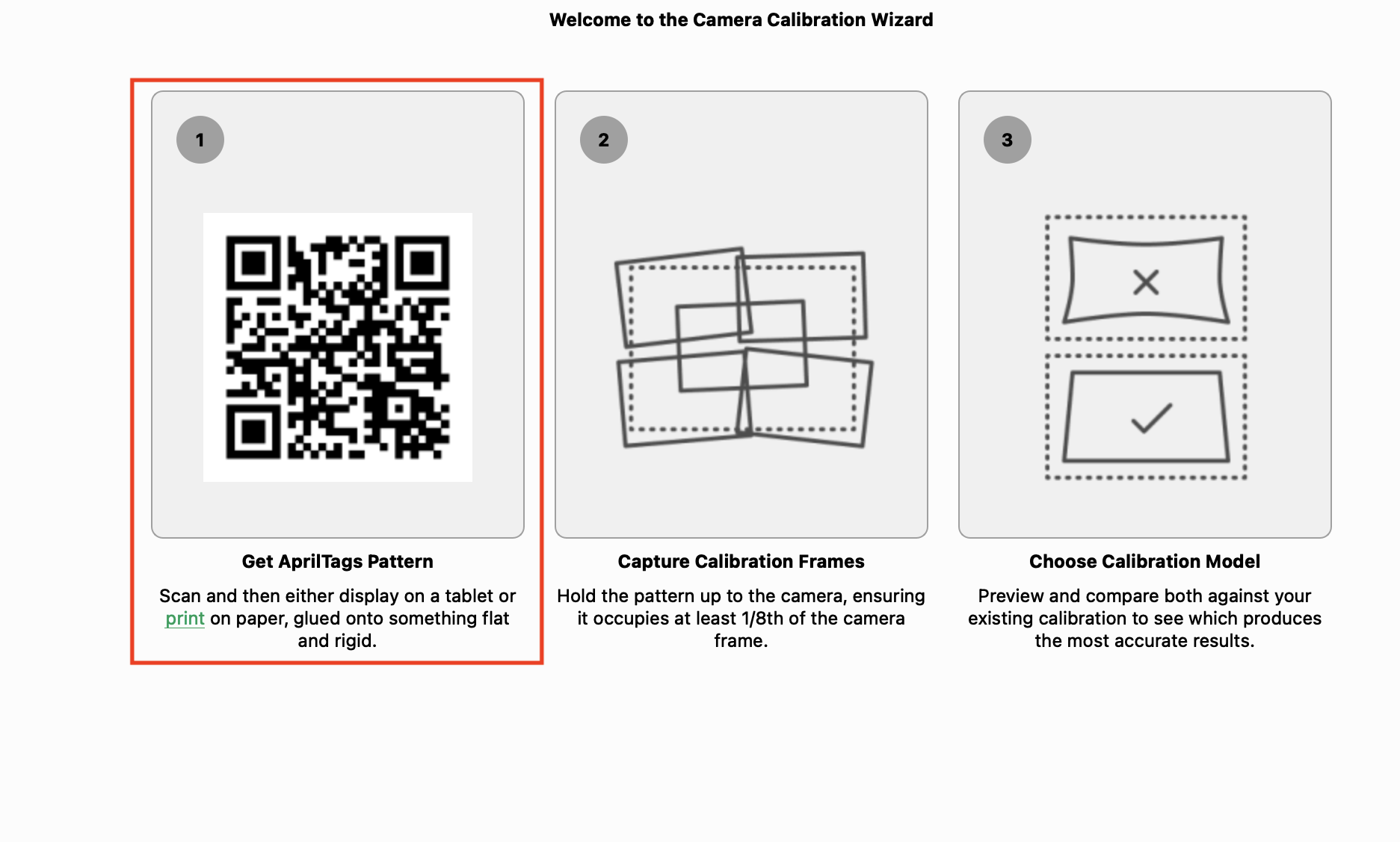

A l'assistent de configuració de la càmera, seleccioneu Crea una nova calibració de lent. Descarregueu el patró de calibració AprilTags proporcionat per LightBurn i imprimiu-lo a escala del 100% en un full pla.

No retalleu, estireu ni canvieu l'escala del patró. Una impressió distorsionada reduirà la precisió de la calibració.

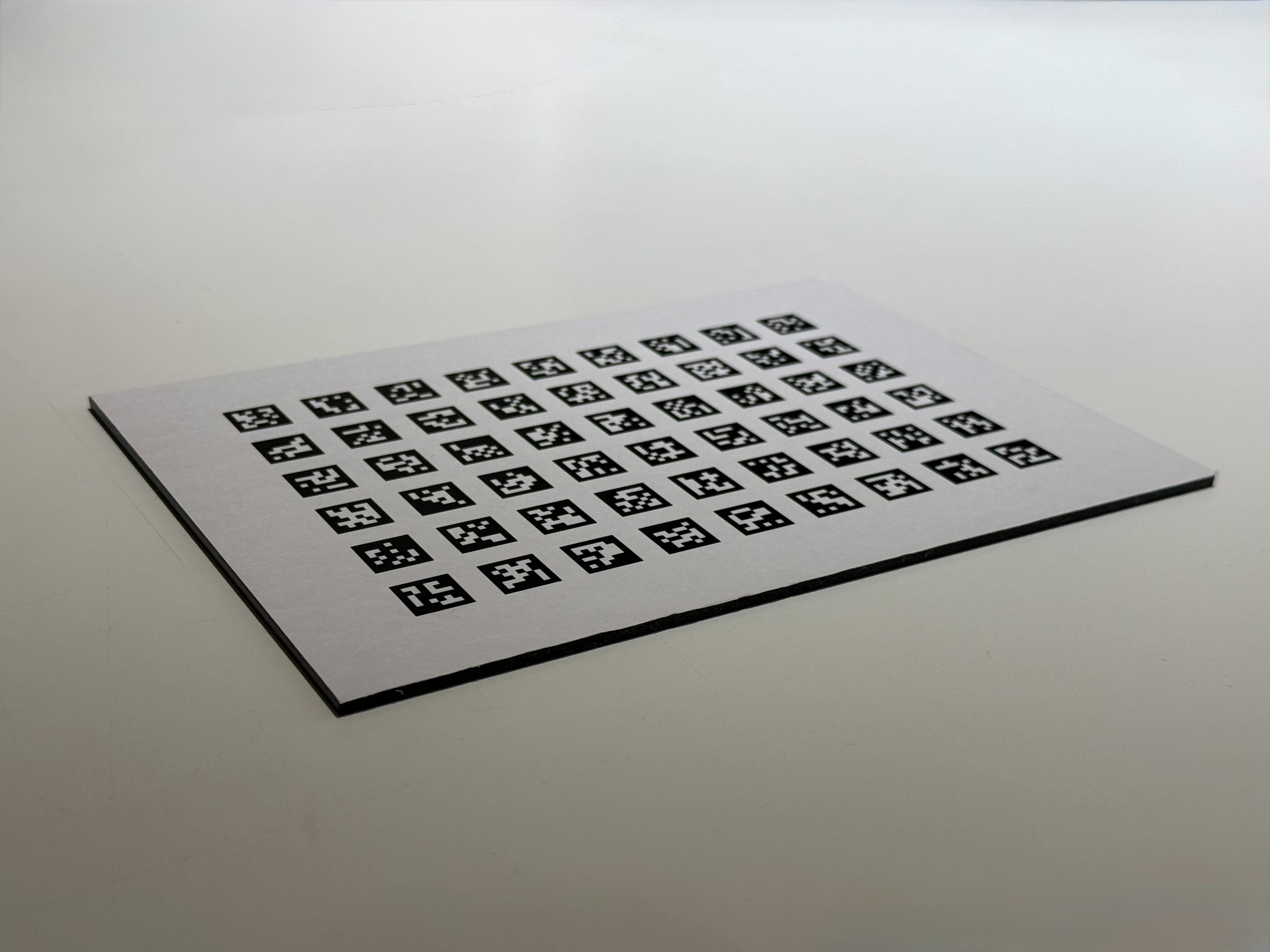

Es recomana fermament adherir el patró imprès a un material A4 de 3 mm, com ara fusta o acrílic, per assegurar que estigui el més pla possible quan es col·loqui a la màquina.

Pas 11

Capturau el patró AprilTags a la part superior esquerra

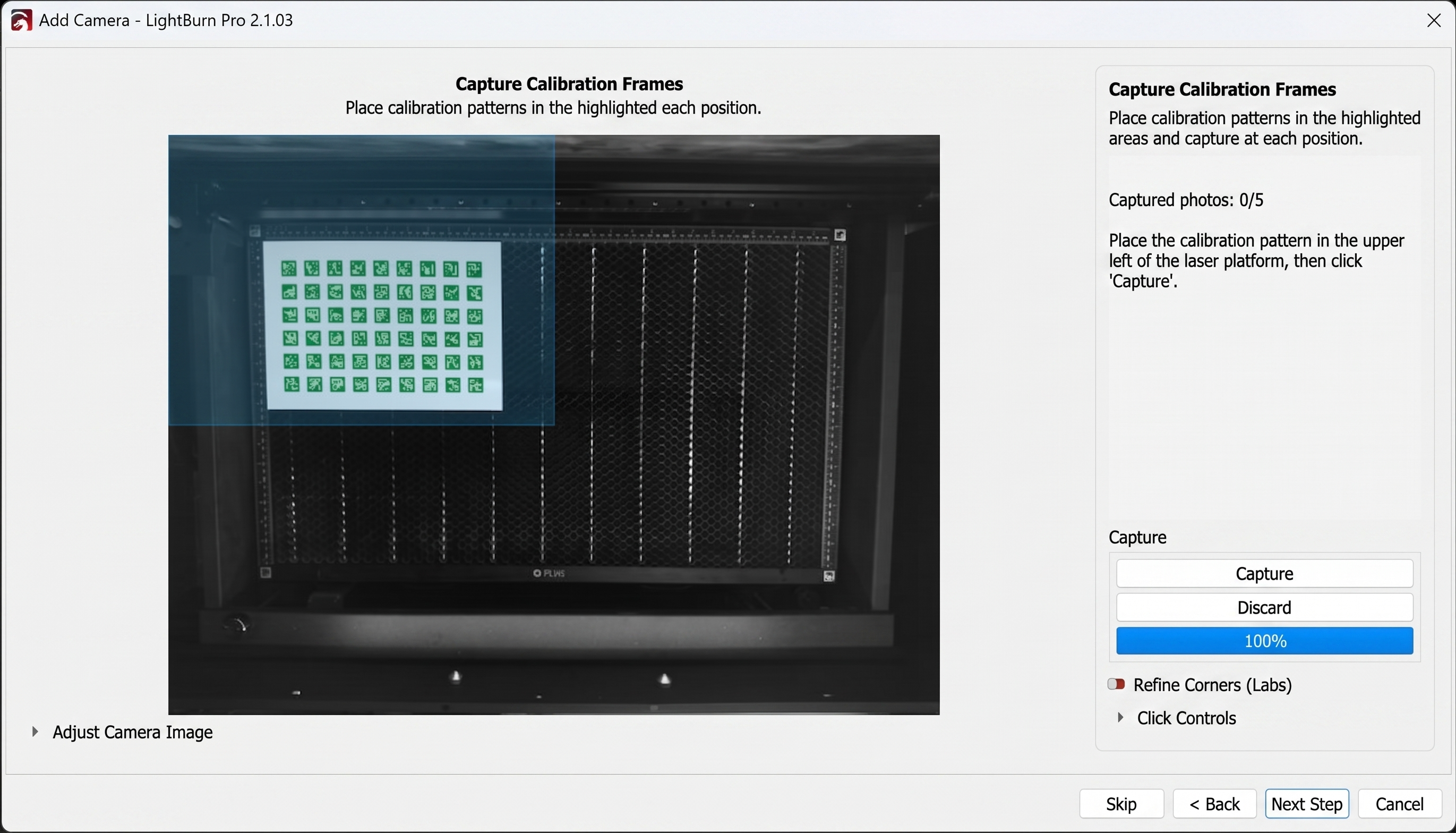

Obriu la tapa de HEXA RF. Col·loqueu o subjecteu el patró AprilTags imprès a l'àrea de captura superior esquerra mostrada per LightBurn.

Manteniu el full pla i aproximadament paral·lel a la càmera. Assegureu-vos que les quatre cantonades exteriors i totes les etiquetes estiguin dins de l'àrea de captura ressaltada. Feu clic a Captura només després que s'hagi reconegut tot el patró.

Pas 12

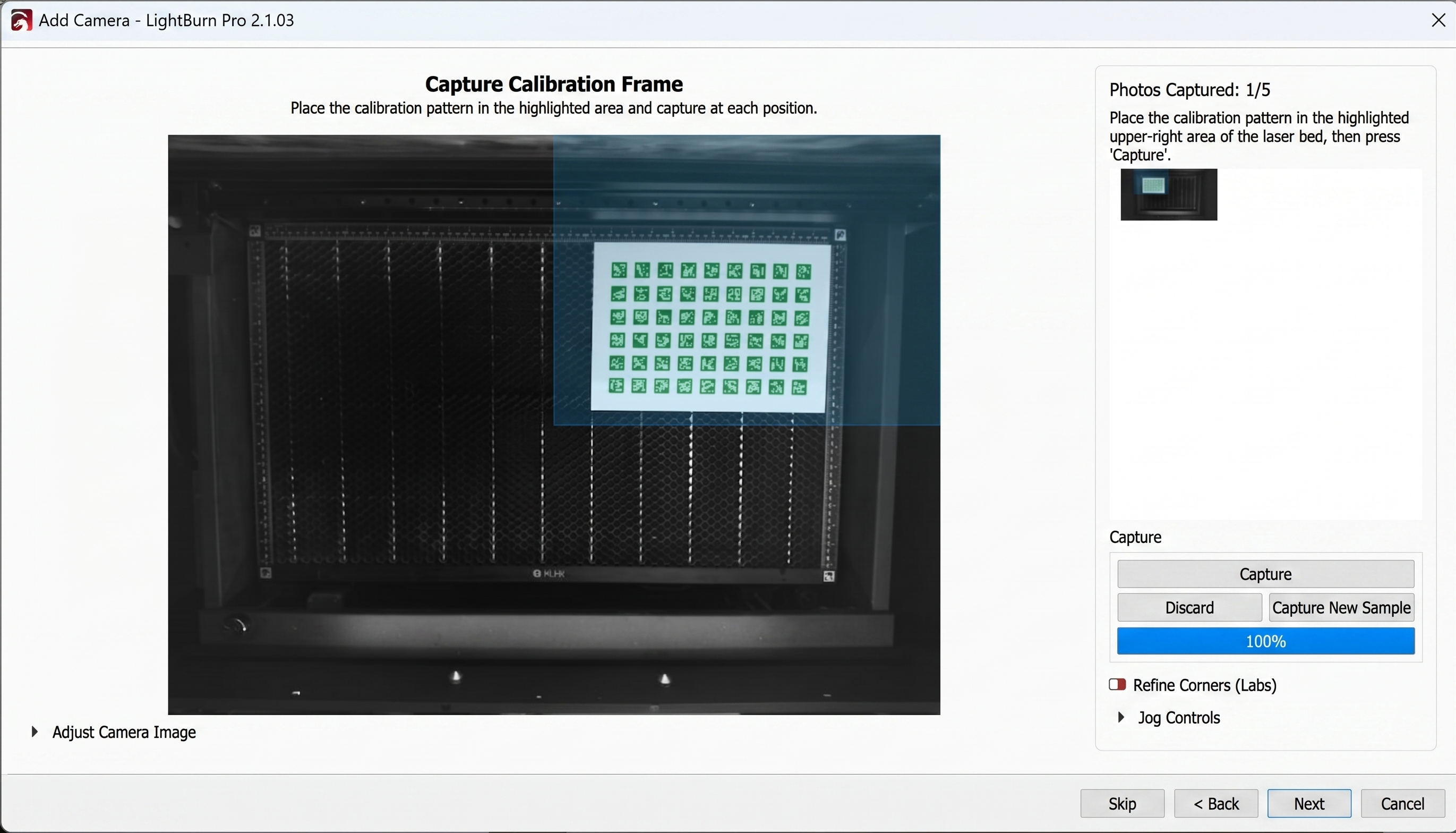

Capturau el patró d'AprilTags a la part superior dreta

Moureu el mateix patró a la part superior dreta de l'àrea de captura. Manteniu el patró pla, eviteu els reflexos i assegureu-vos que cap etiqueta quedi tallada per la vora de la visualització de la càmera. Feu clic a Captura.

Pas 13

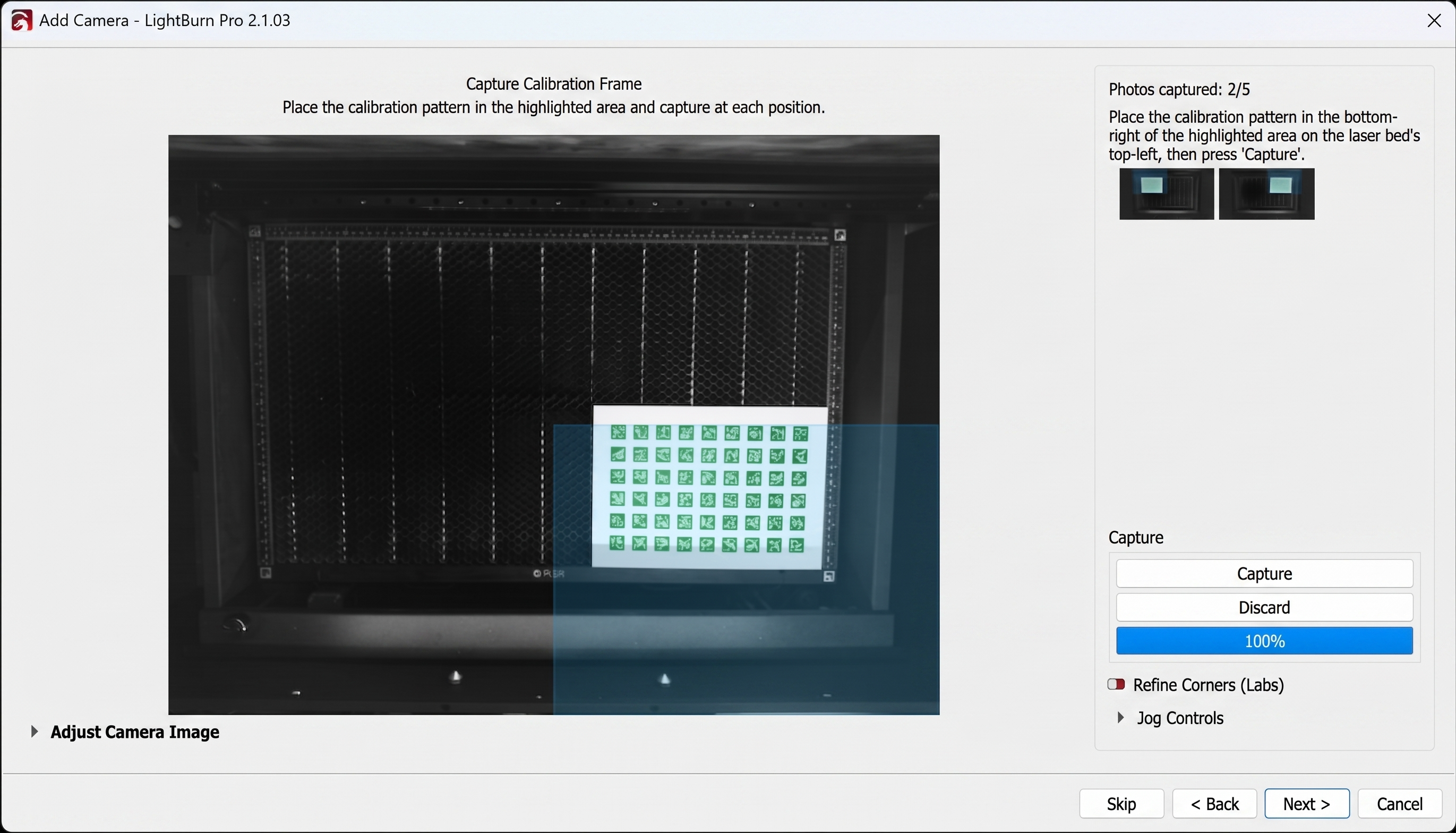

Capturau el patró d'AprilTags a la part inferior dreta

Moureu el patró a la part inferior dreta de l'àrea de captura. Confirmeu que el patró complet és visible i està ben enfocat, i després feu clic a Captura.

Pas 14

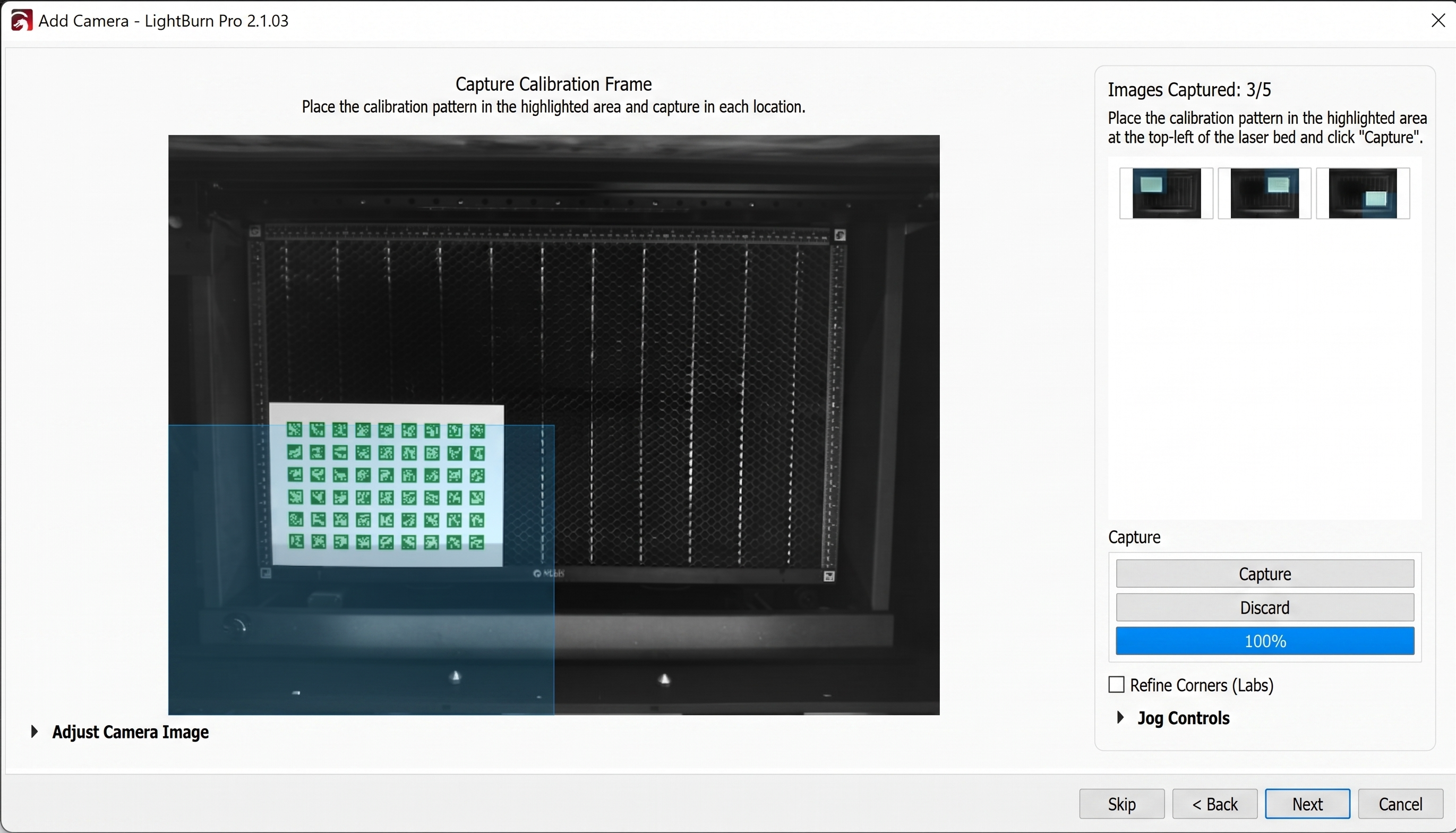

Capturau el patró d'AprilTags a la part inferior esquerra

Moureu el patró a la part inferior esquerra de l'àrea de captura. Manteniu totes les etiquetes visibles i feu clic a Captura.

Pas 15

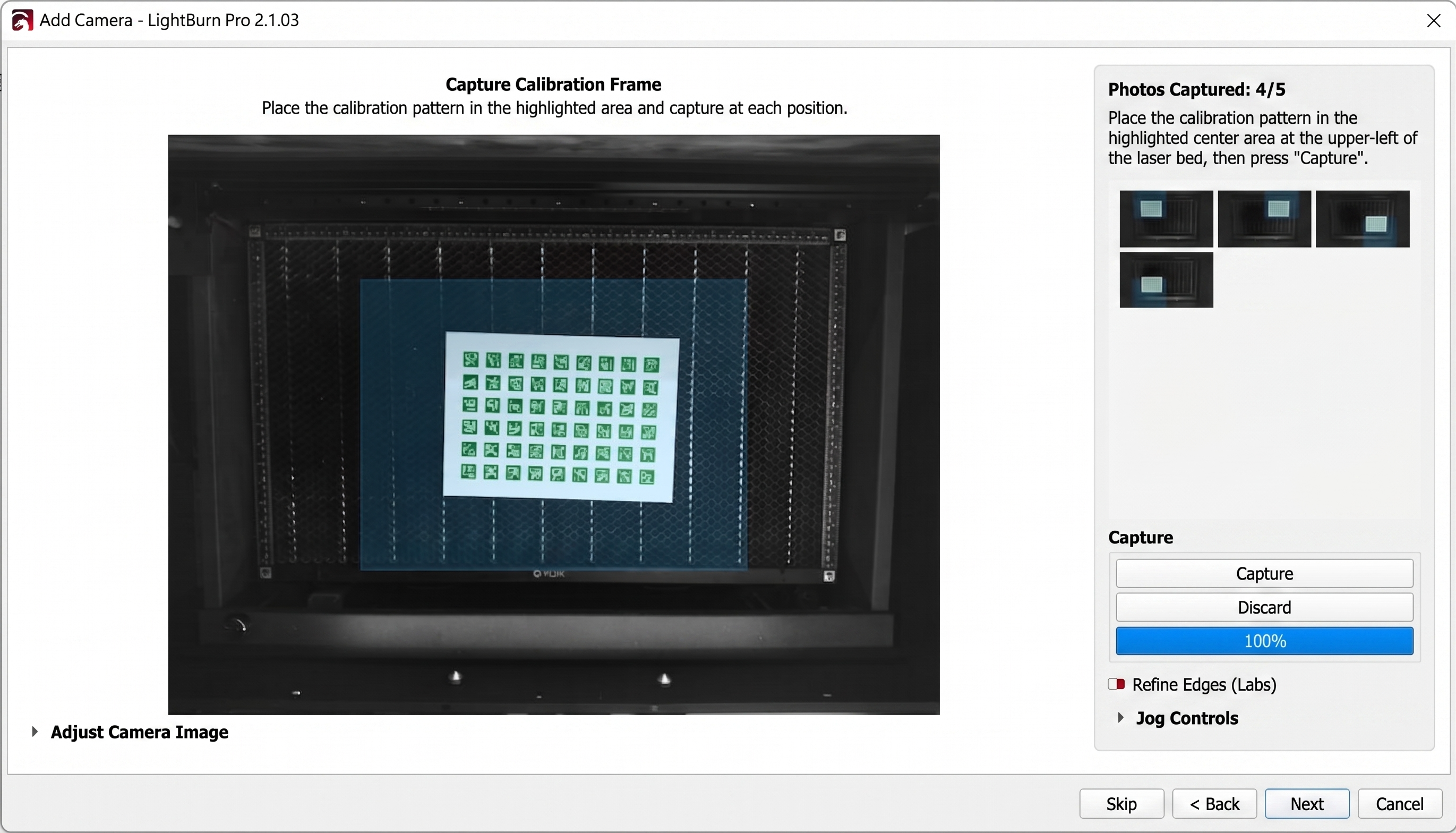

Capturau el patró d'AprilTags al centre

Col·loqueu el patró al centre de l'àrea de treball i captureu la cinquena imatge. Confirmeu que LightBurn mostra cinc captures completades abans de continuar.

Si una captura està borrosa, retallada, sobreexposada o afectada per reflexos, torneu a capturar aquesta posició abans de seleccionar un model de calibratge.

Pas 16

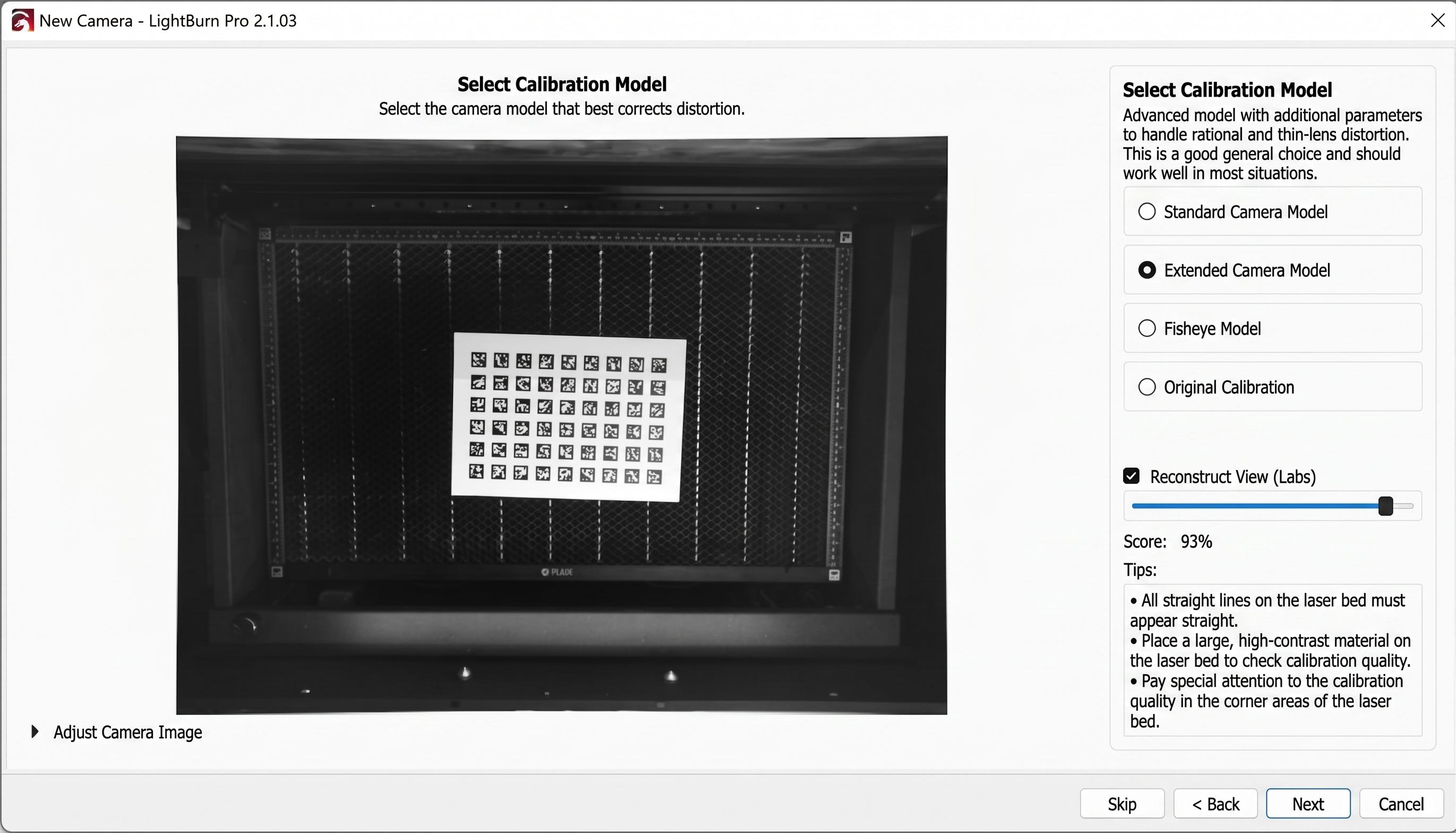

Seleccioneu i verifiqueu el model de calibratge de la lent

Continueu a la pantalla de selecció del model de calibratge. Seleccioneu el model recomanat per LightBurn per a les imatges capturades i reviseu la puntuació.

Es recomana una puntuació del 85% o superior .
La prova de l'HEXA RF ha assolit un 93%.

Inspeccioneu també la previsualització corregida. Les vores de la imatge i el patró d'AprilTags han d'estar complets i no han de mostrar distorsions evidents. Si la puntuació és inferior al 85%, torneu a fer el homing de l'eix Z, aplaneu el patró, milloreu la il·luminació, elimineu els reflexos i repetiu les cinc captures.

Feu clic a Finalitza després que el calibratge de la lent s'hagi completat correctament.

Pas 17

Inicieu l'alineació de l'espai de treball de la càmera

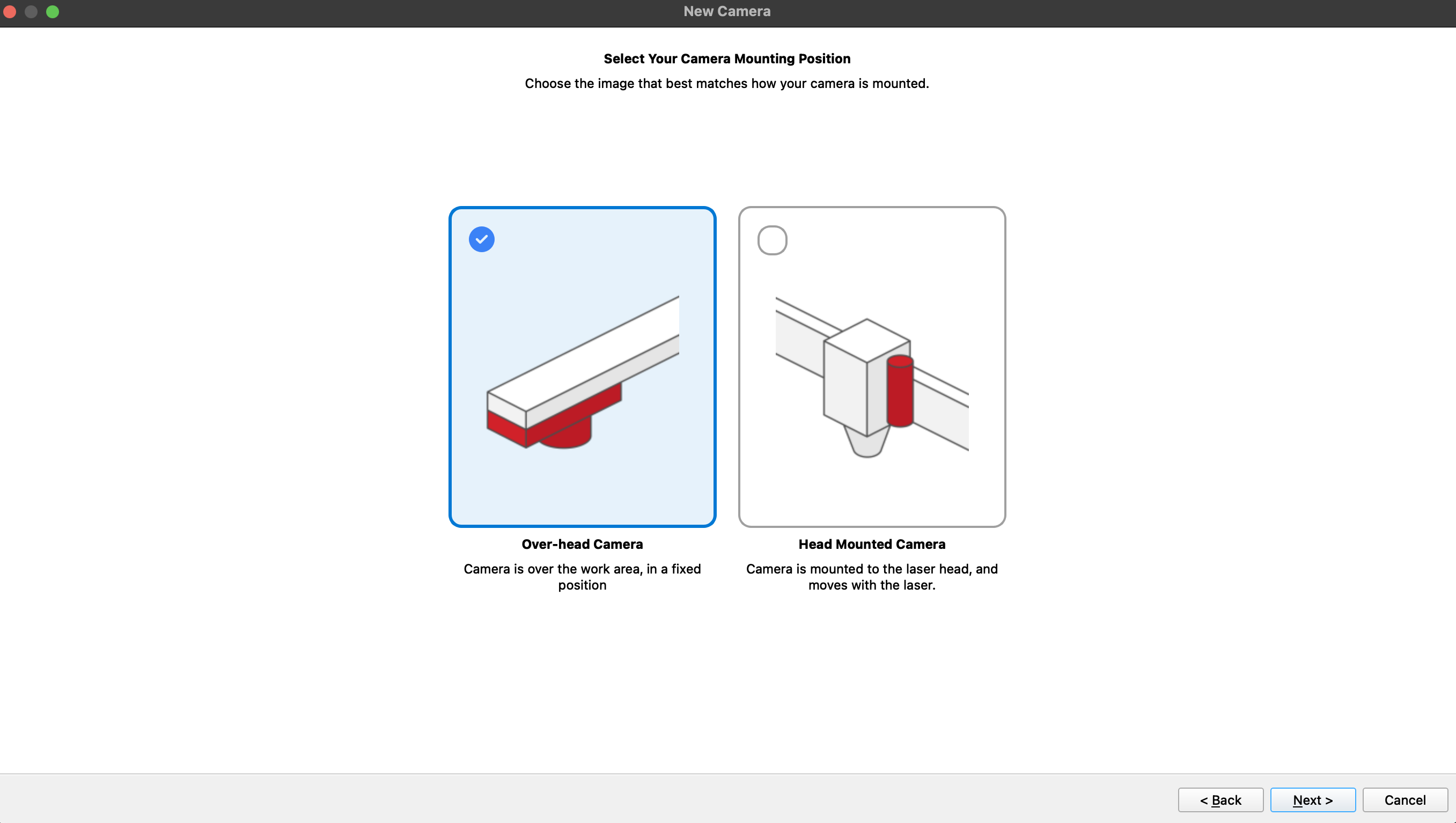

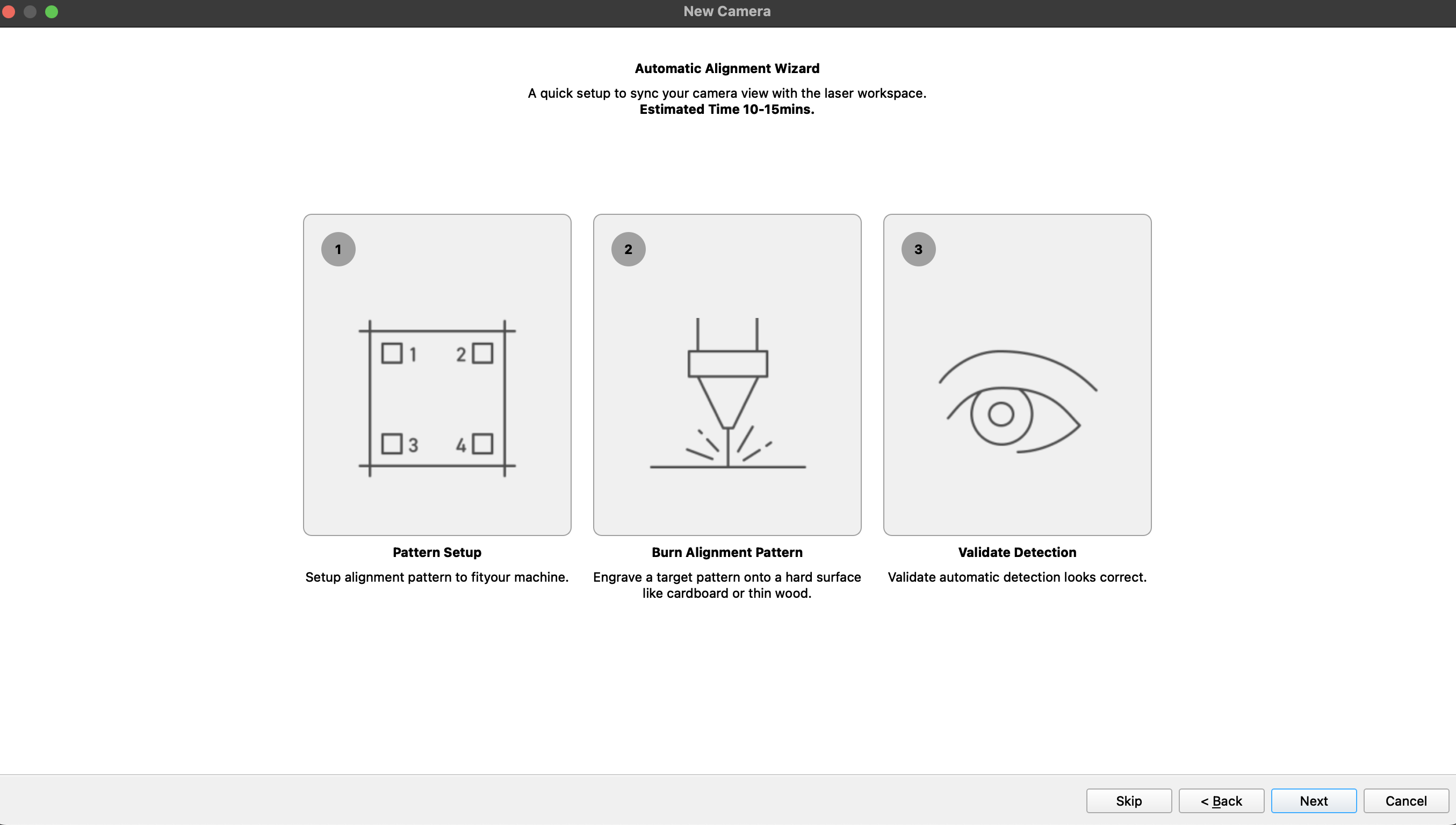

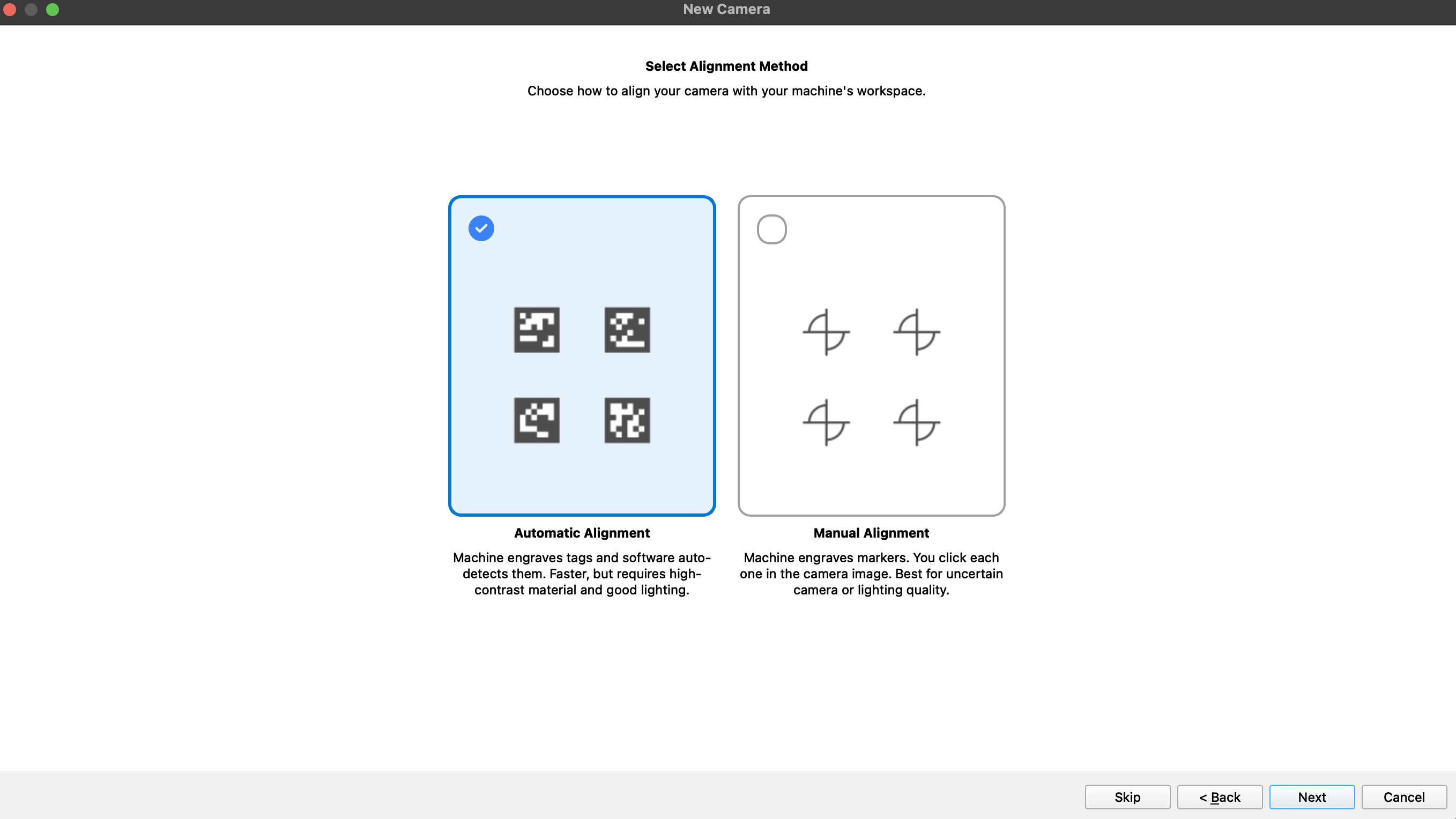

Després del calibratge de la lent, inicieu el procediment d'alineació de la càmera. Seleccioneu Càmera muntada al sostre, després trieu Alineació automàtica.

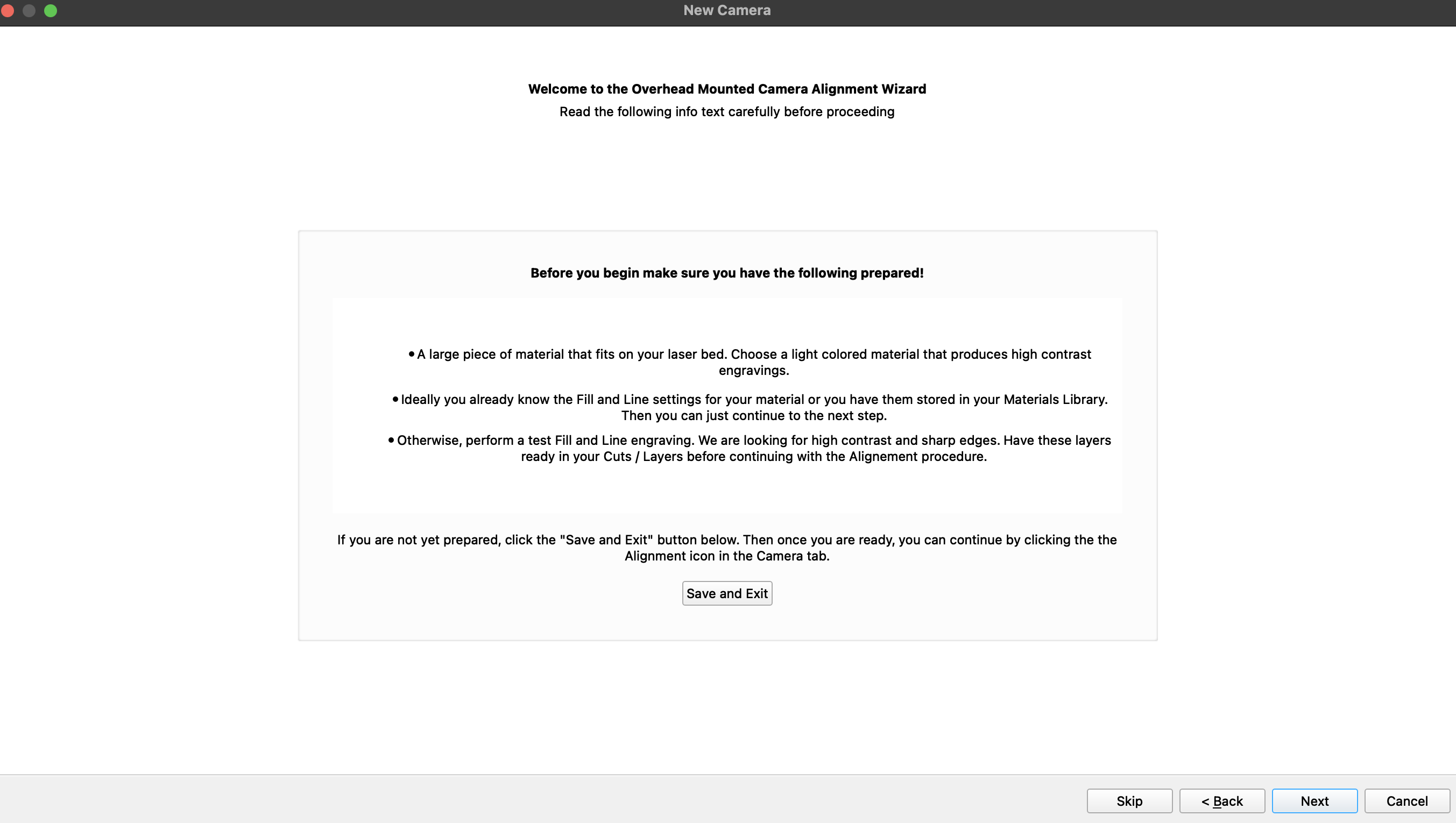

Llegiu atentament la pantalla de preparació. El procediment automàtic grava objectius d'alineació i després utilitza la càmera per localitzar-los.

Pas 18

Col·loqueu les plaques d'alineació i configureu el patró objectiu

Col·loqueu una placa de fusta plana de 3 mm a cada cantonada de l'àrea de treball de l'HEXA RF. Mantingueu les quatre plaques dins del camp de visió de la càmera i deixeu prou espai lliure perquè LightBurn pugui gravar els objectius de les cantonades.

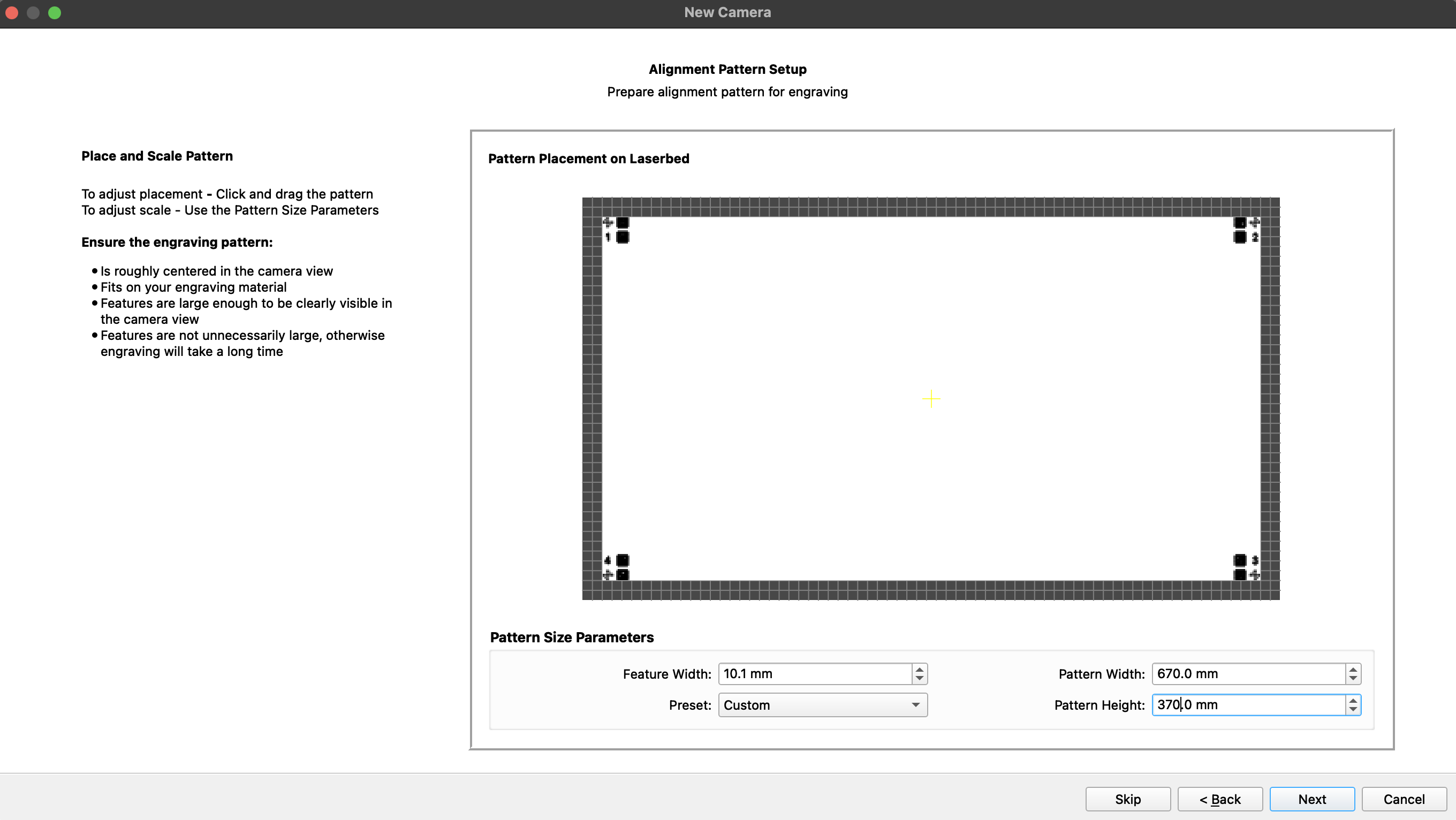

Configureu el patró d'alineació automàtica a:

Mida de la característica: 25.0 mm
Amplada del patró: 670.0 mm
Alçada del patró: 370.0 mm
Predefinit: Personalitzat

Si cal, feu clic i arrossegueu el patró a la previsualització perquè cada objectiu quedi completament sobre una placa.

Pas 19

Enfoqueu les plaques i graveu els objectius d'alineació

Utilitzeu els controls de la màquina per enfocar la superfície de les plaques de 3 mm. Tanqueu la tapa abans de gravar.

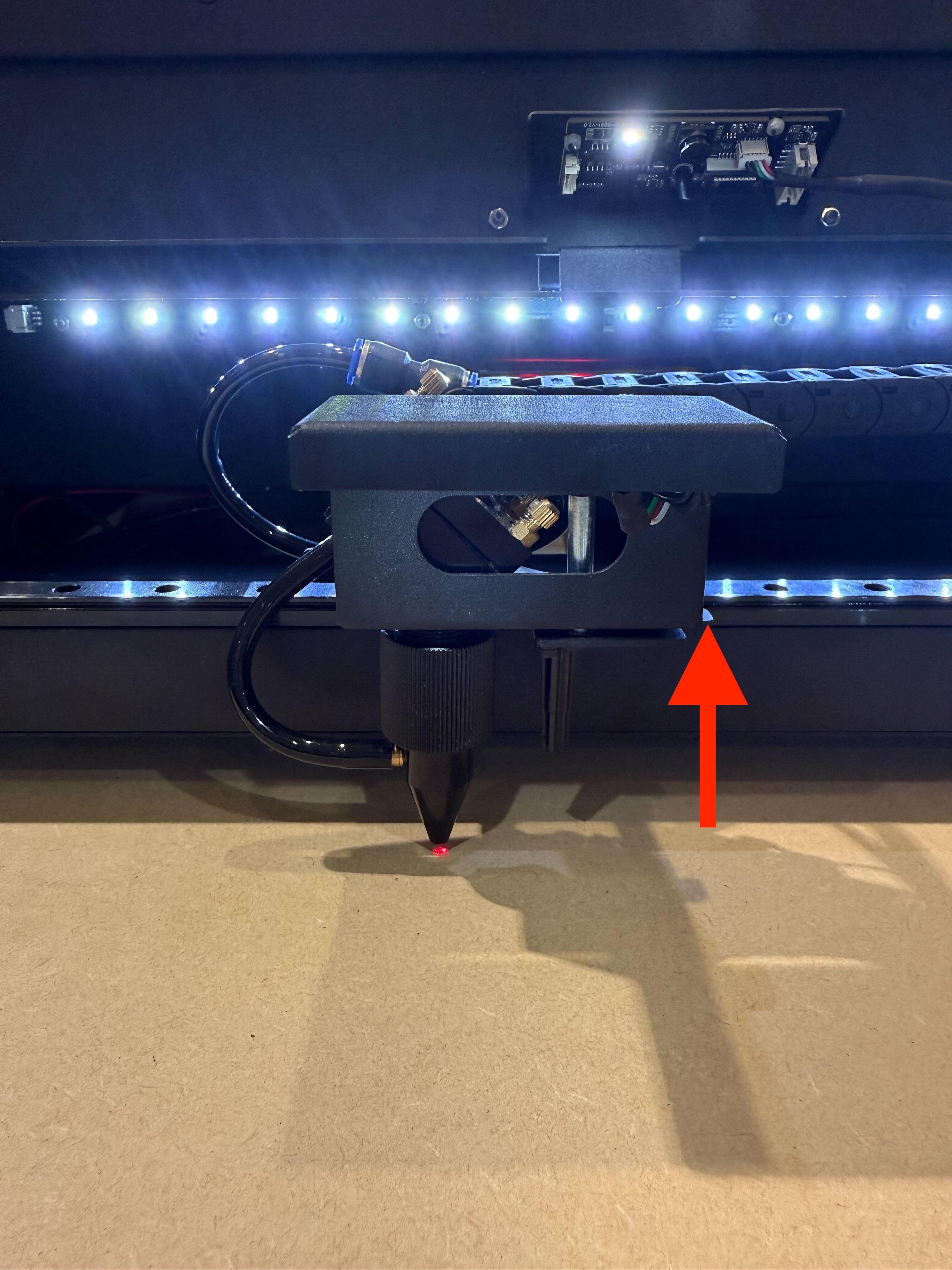

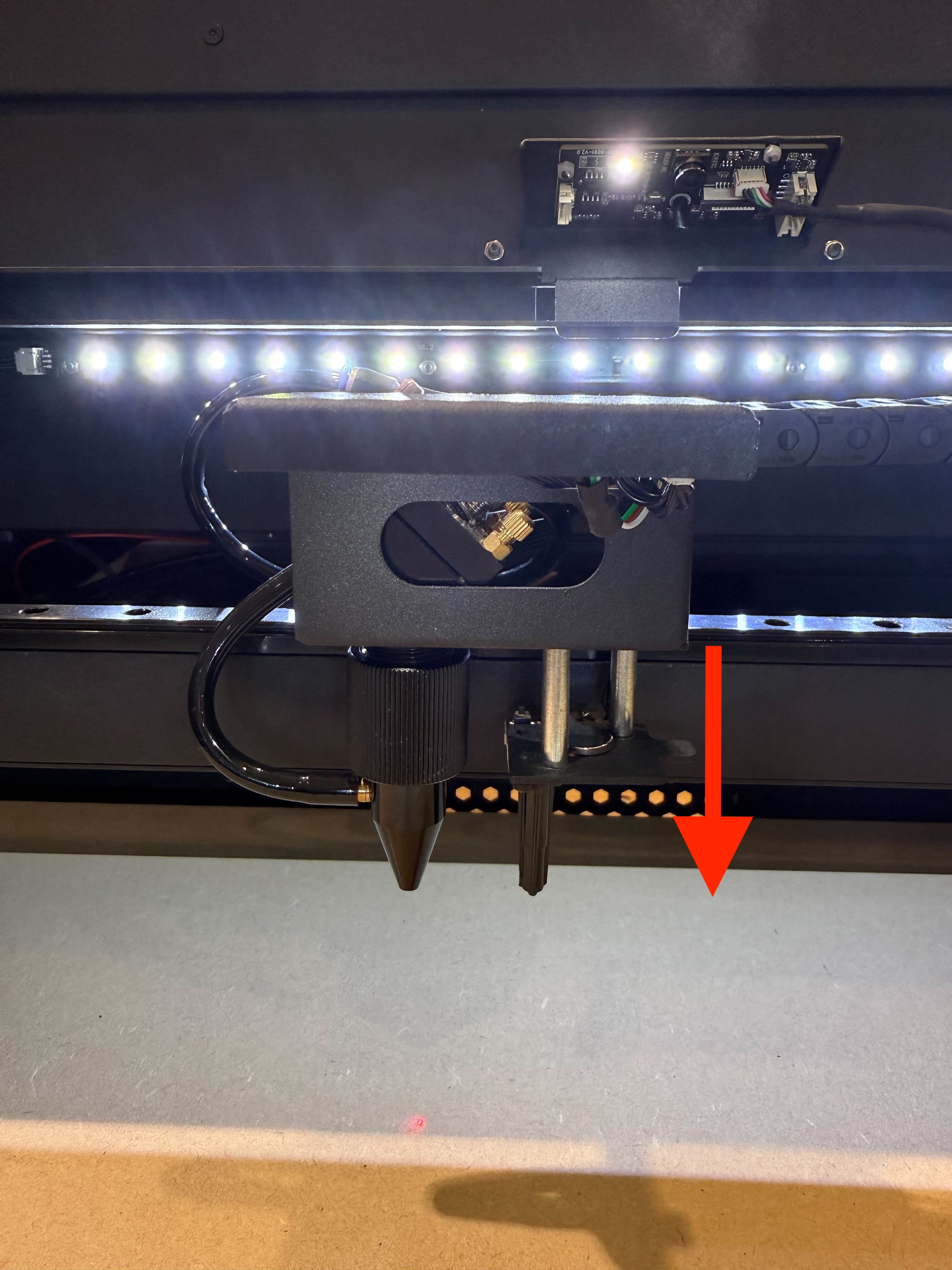

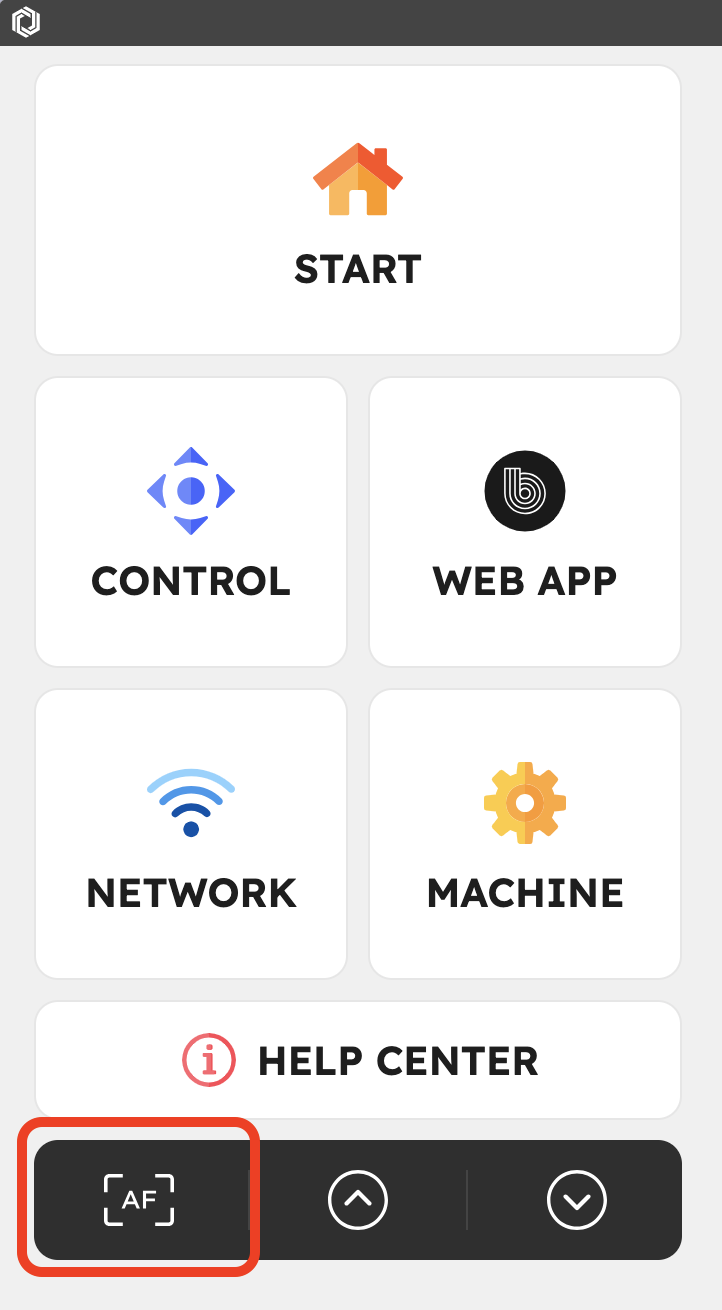

Allibereu la sonda d'enfocament > Premeu el botó AF del panell > Torneu a col·locar la sonda d'enfocament. >> Tanqueu la tapa.

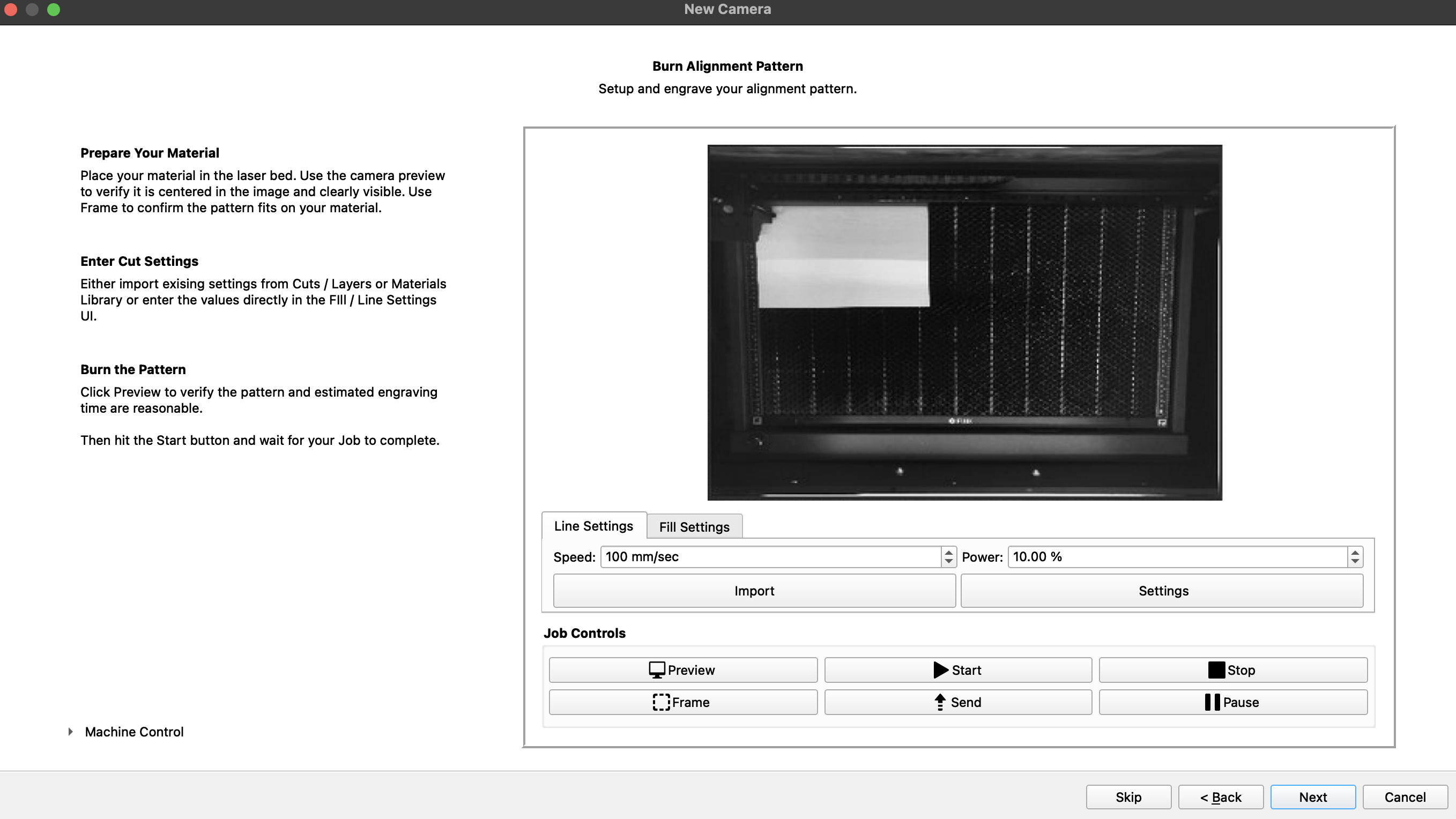

Per a les plaques de prova, s'han utilitzat els paràmetres de gravat següents:

Velocitat: 100 mm/sec
Potència: 10,00%

Confirmeu que els paràmetres són adequats per al vostre material i, a continuació, inicieu el gravat. No deixeu la màquina sense supervisió mentre el làser estigui en funcionament.

Pas 20

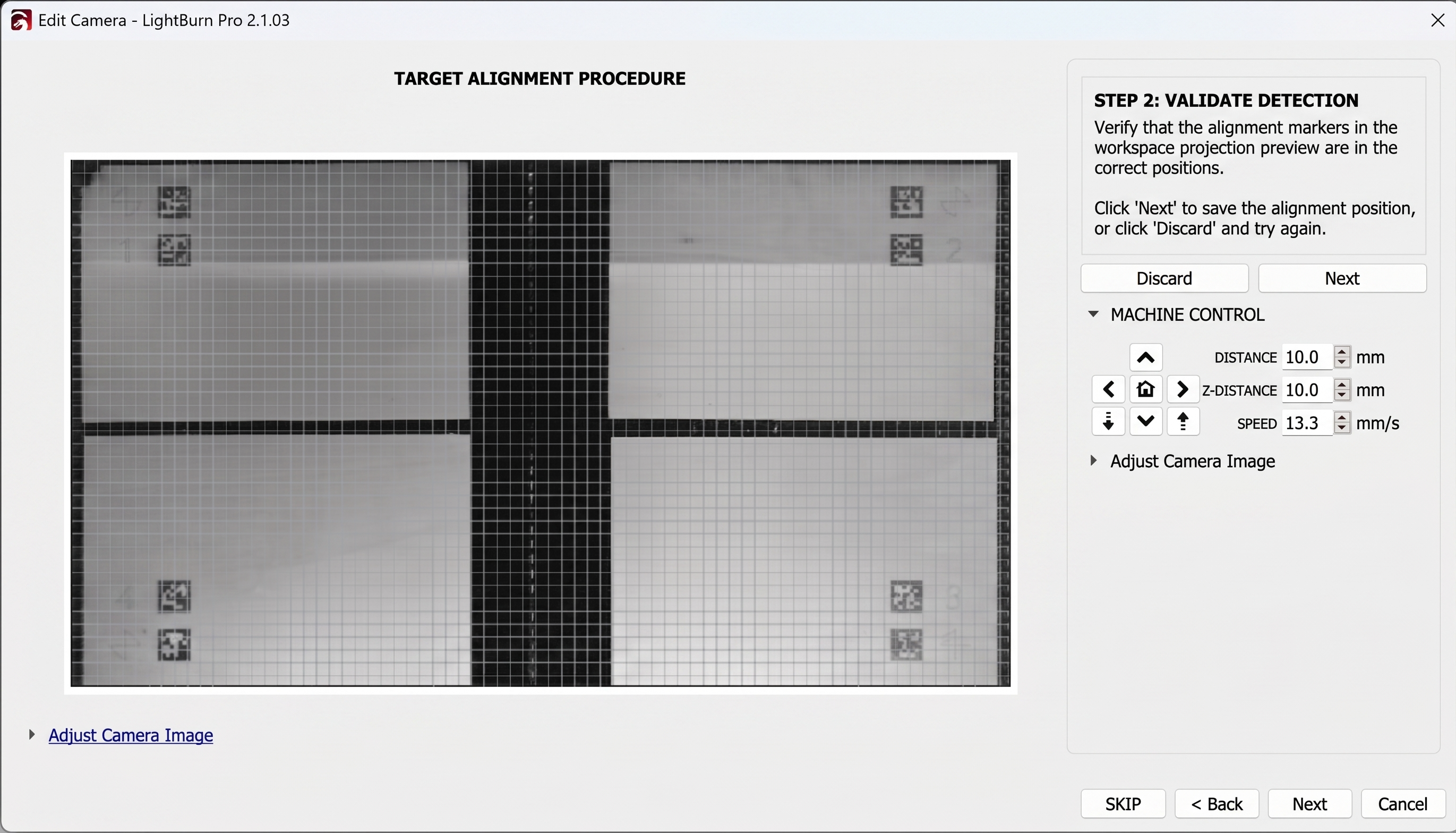

Capturau, verifiqueu i finalitzeu l'alineació de l'espai de treball

Un cop finalitzat el gravat, obriu la tapa i actualitzeu la imatge de la càmera. A l'assistent d'alineació, utilitzeu Descartar o torneu a capturar la imatge perquè LightBurn capturi els objectius recentment gravats.

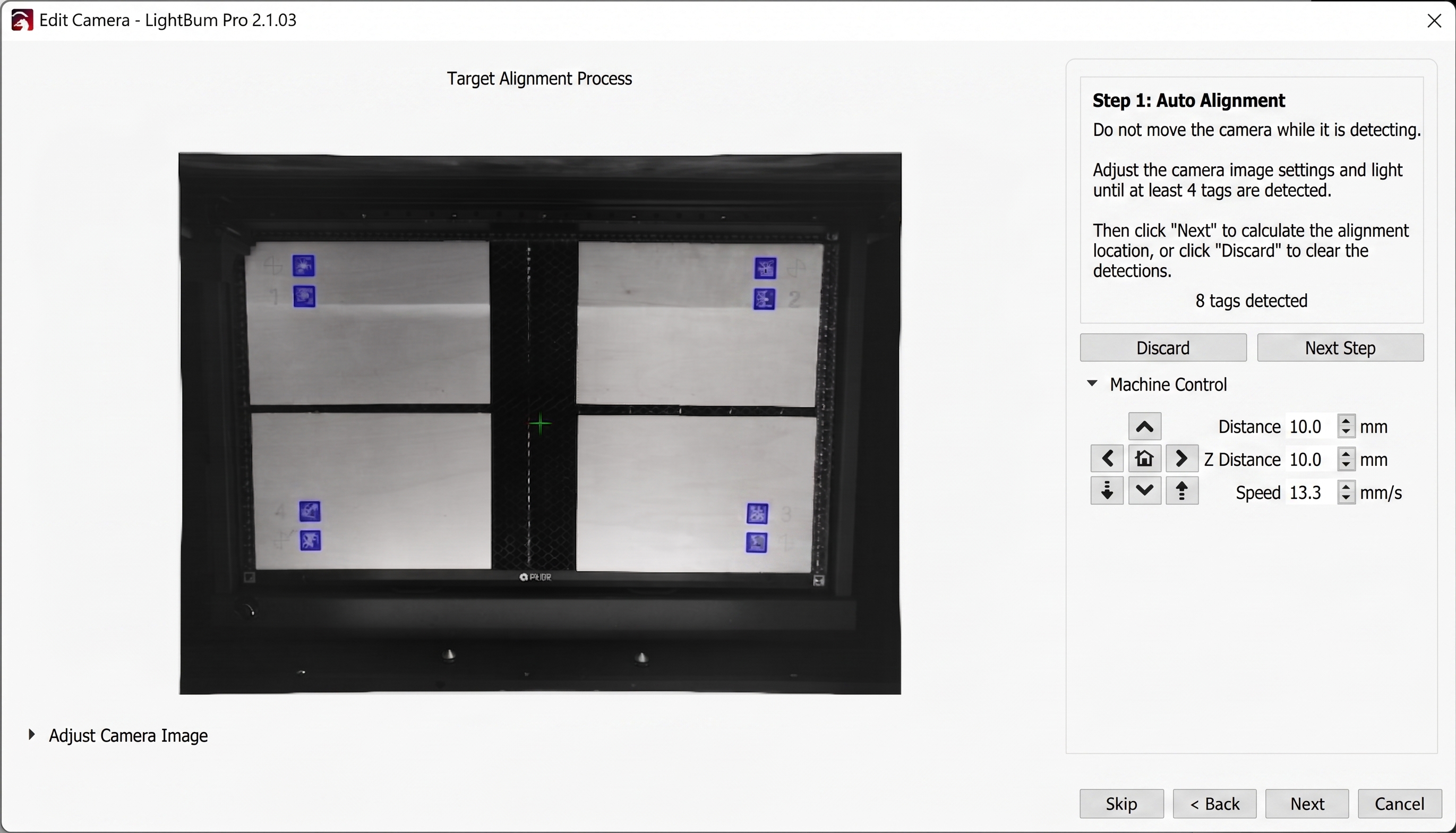

LightBurn hauria de detectar vuit objectius en total. Continueu a la pantalla de verificació i confirmeu que:

Es detecten els vuit objectius.
Cap objectiu de cantonada no falta, està retallat o identificat erròniament.
La quadrícula de superposició és visible i cobreix tot l'espai de treball.
Les posicions dels objectius coincideixen amb les marques gravades.

Si els objectius són difícils de reconèixer, utilitzeu Ajustar imatge de la càmera per canviar l'exposició, eliminar els reflexos i tornar a capturar la imatge. Si un objectiu està fora del camp de visió de la càmera, reposicioneu les plaques i repetiu l'alineació.

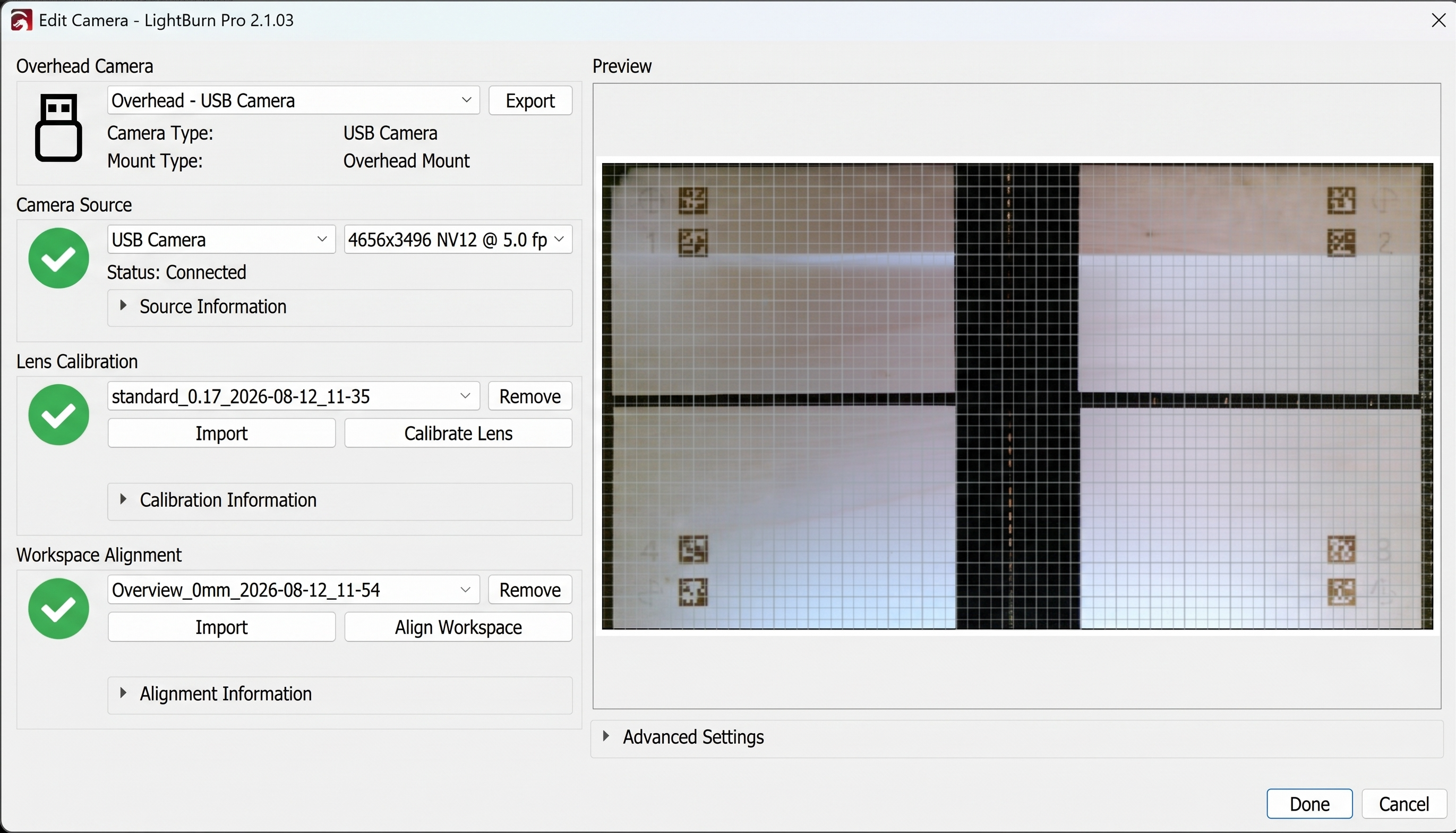

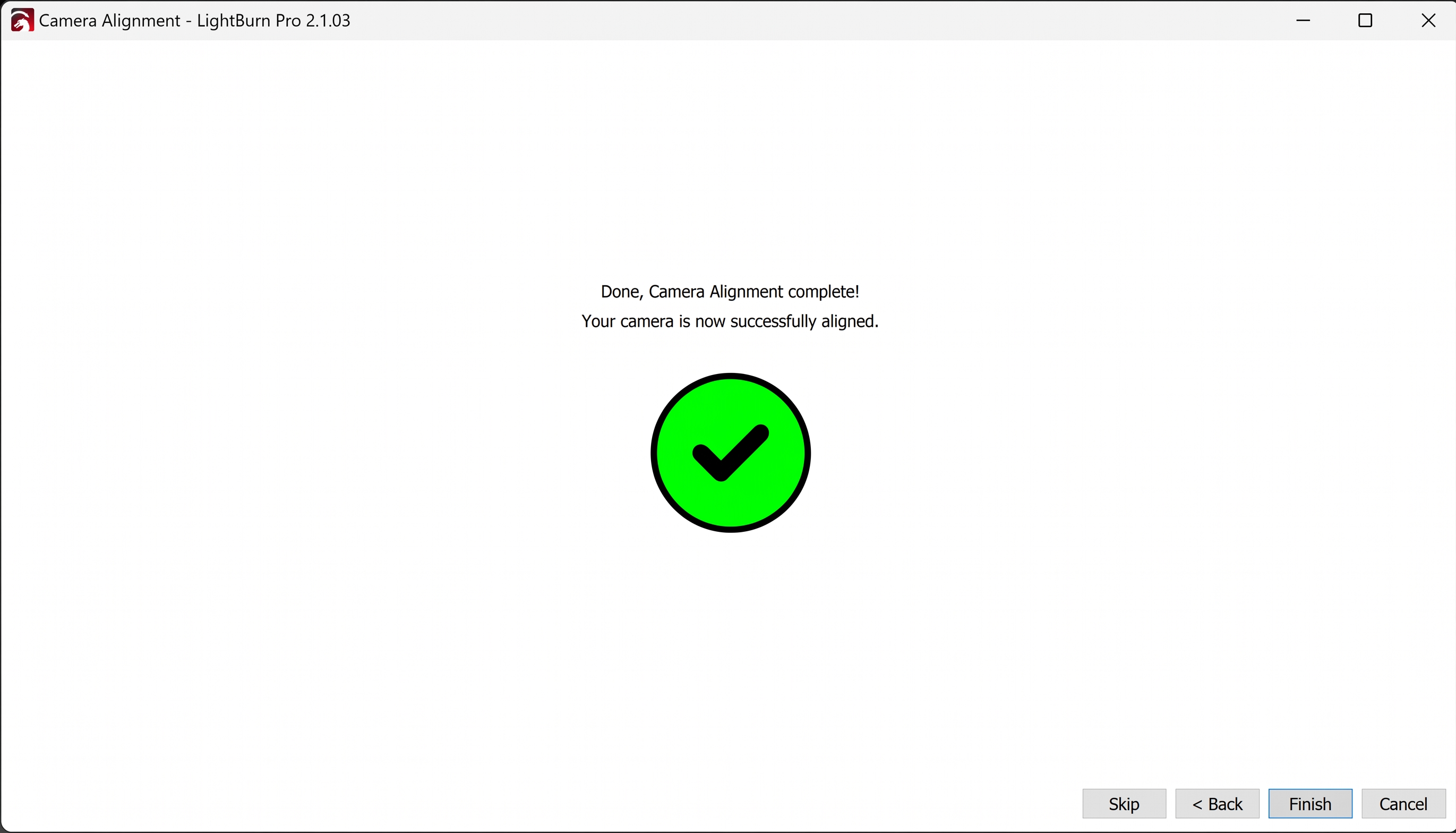

Feu clic a Finalitza quan la verificació sigui correcta. El resum de configuració de la càmera hauria de mostrar marques de verificació verdes per a la font de la càmera, la calibració de la lent i l'alineació de l'espai de treball.

Pas 21

Còpia de seguretat de les dades de calibració de la càmera

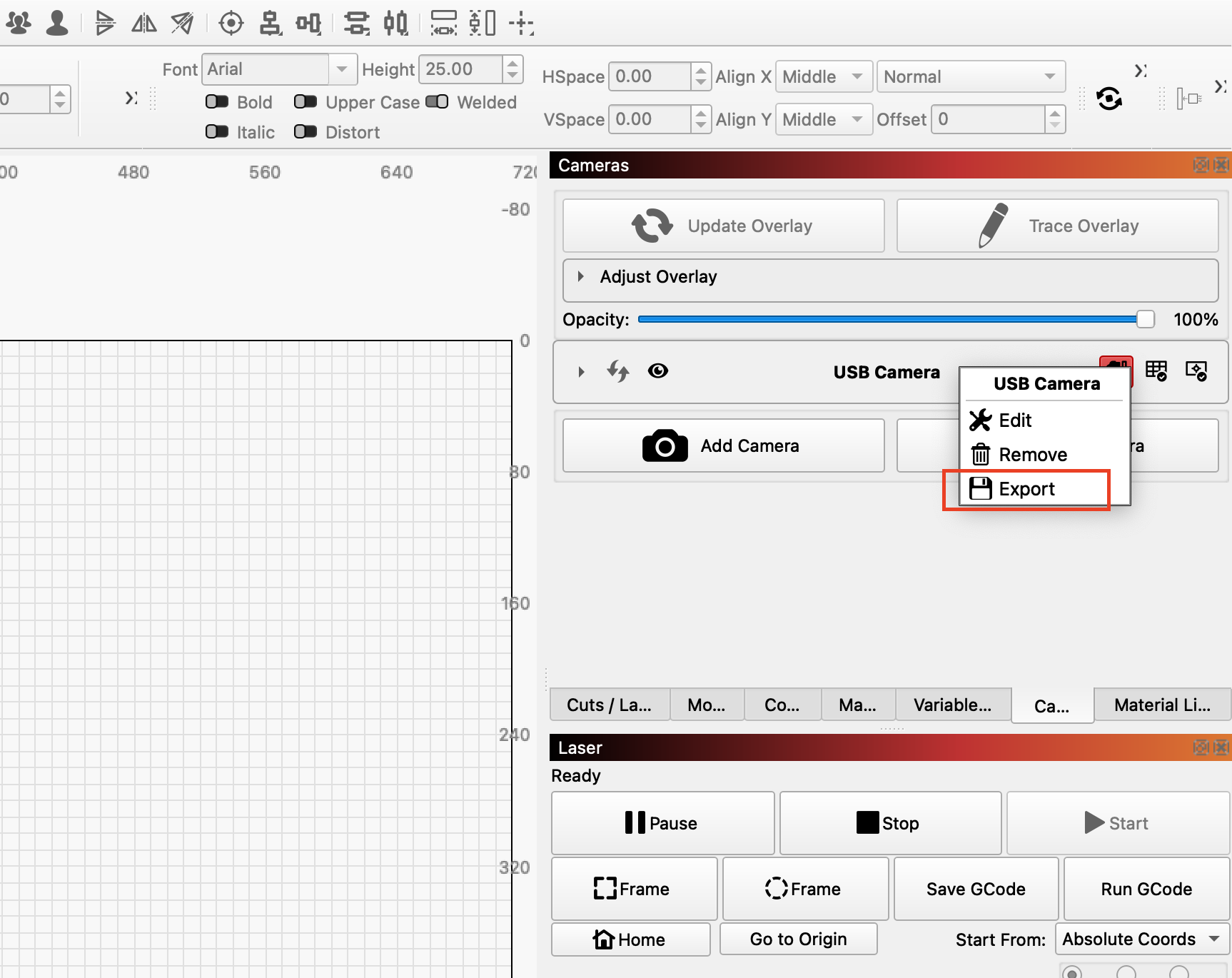

Exportar les dades de calibració significa que no haureu de tornar a calibrar si canvieu d'ordinador. Seguiu aquests passos: Exportar: A Càmeres >> feu clic dret a Càmera USB > Exportar càmera.

Ús de la previsualització de càmera calibrada

Torneu al panell de la càmera i feu clic a Actualitzar superposició per capturar l'àrea de treball actual. Col·loqueu el disseny sobre la imatge de la càmera i verifiqueu la seva posició abans d'iniciar un treball. Torneu a calibrar si la càmera es mou, el suport es desajusta, la geometria de la màquina canvia o la superposició ja no coincideix amb l'espai de treball físic.
