Descripció
La funció de Gravat amb Base Oberta s'utilitza per gravar objectes llargs que superen l'àrea de treball estàndard. Ajuda els usuaris a dividir automàticament fitxers de disseny grans en múltiples àrees de treball, facilitant el gravat segment per segment.
Limitacions
A causa de les limitacions físiques de la ranura de base oberta de l'HEXA RF, es recomana que l'amplada del material no superi els 500mm, mentre que la longitud és il·limitada.
Abans de començar
Si us plau, assegureu-vos que el mòdul de Gravat amb Base Oberta estigui instal·lat correctament. Consulteu el tutorial a l'enllaç següent. Si ja heu completat la instal·lació, podeu ometre aquest pas.
Guia d'instal·lació del maquinari de Base Oberta
Pas 1 - Activar el Gravat amb Base Oberta
Activeu l'interruptor de Gravat amb Base Oberta a la Configuració del document i introduïu les dimensions desitjades de l'àrea de treball.
Pas 2 - Importar l'objecte
Importeu l'objecte (utilitzant un contorn rectangular com a exemple a continuació) i ajusteu-ne la mida i la posició.
Feu clic a la icona de Gravat amb Base Oberta que es mostra a la barra d'eines esquerra per accedir a la finestra de Gravat amb Base Oberta.
Pas 3 - Ajustar els paràmetres del Gravat amb Base Oberta
Descripció de la configuració
- Longitud de l'objecte: Mostra la longitud de l'objecte seleccionat actualment per ajudar-vos a determinar l'alçada de cada àrea de treball.
- Alçada de l'àrea de treball: Podeu configurar en quants segments de treball es dividirà aquest objecte de base oberta per al tall, i podeu inspeccionar el contingut de gravat de cada segment a la finestra.
- Capa de referència: Aquesta capa serveix com a referència i només proporciona una funció de visualització d'alineació; no es gravarà realment.
- Marques d'alineació: Les marques d'alineació són dues marques triangulars que s'han de gravar a través del material principal i el material auxiliar. Quan moveu la planxa després de cada segment de gravat, podeu utilitzar les marques triangulars per ajudar amb l'alineació.
Utilitzant la figura següent com a exemple, la longitud de l'objecte és de 450mm. Si l'alçada de l'àrea de treball s'estableix a 250mm, aquest objecte es dividirà en dos segments en total.
La línia discontínua indica el punt de divisió per a cada àrea de treball.
En general, es recomana minimitzar el nombre de segments per evitar possibles desalineacions als punts de connexió a causa de petits errors.
Exporteu el fitxer de disseny després de completar la configuració.
Pas 4 - Treball de gravat
Si utilitzeu marques d'alineació, haureu de preparar un tauler de material auxiliar.
Pas 4.1 - Preparació per al gravat

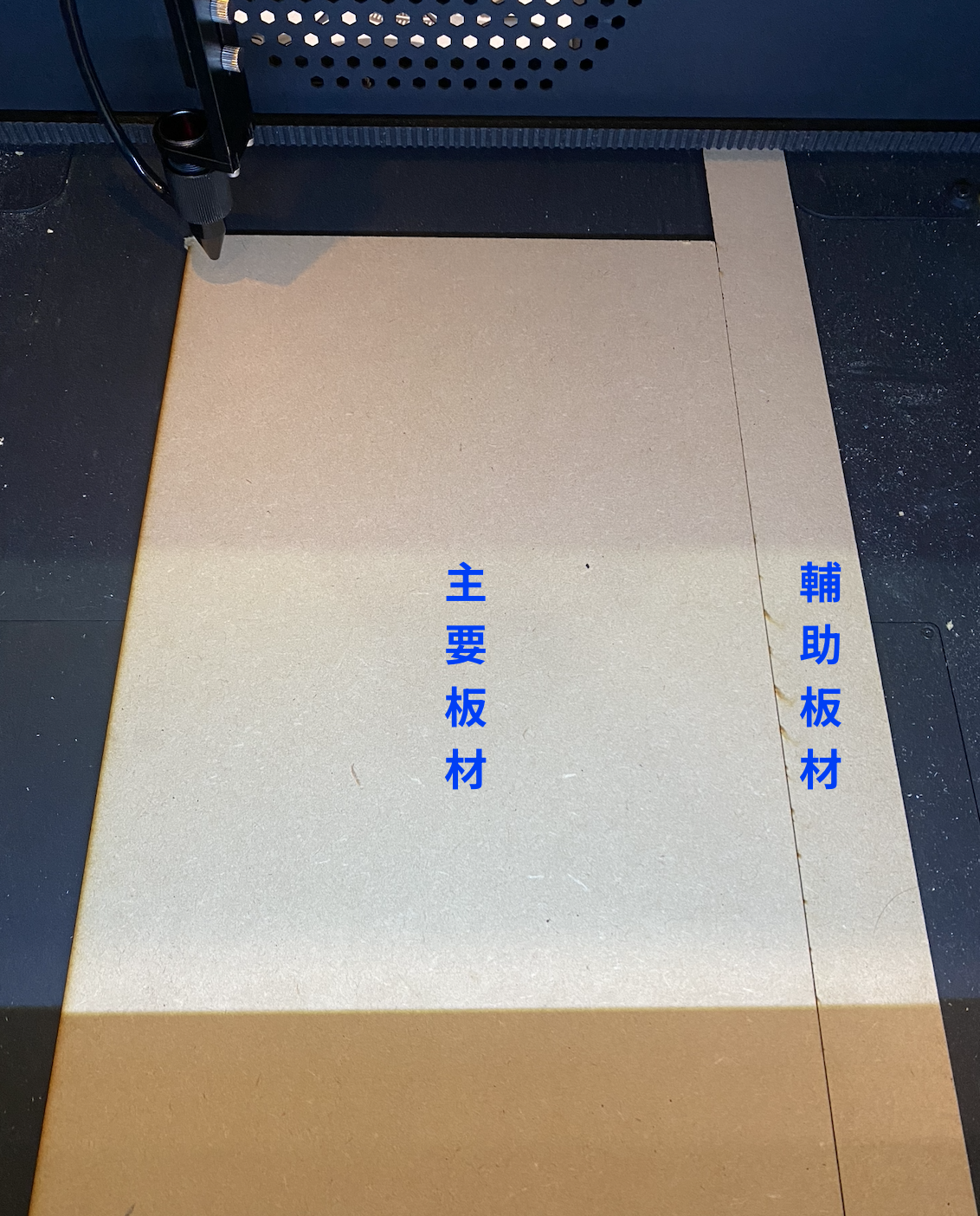

Fixeu el material auxiliar al costat del material principal.
Activeu "Iniciar des de la posició actual" i moveu el capçal làser a la cantonada superior esquerra del material a gravar.
Activeu "Iniciar des de la posició actual" i establiu el punt d'inici a la cantonada superior esquerra.
(També podeu utilitzar "Iniciar des de l'origen", però tingueu en compte que el tub làser s'ha de moure cap al costat dret per evitar errors de retorn a l'origen.)
Utilitzeu "Enquadrament" per confirmar la posició de gravat del primer segment del disseny.
Nota: Desactiveu la capa de referència durant l'enquadrament.
Confirmeu la posició de les marques d'alineació utilitzant la posició d'enquadrament; les marques han d'abastar tant el material principal com l'auxiliar.
(Utilitzant la marca d'alineació predeterminada de 4cm com a exemple, assegureu-vos que el capçal làser s'estengui uns 2cm sobre el material auxiliar durant l'enquadrament.)
Pas 4.2 - Gravat del primer segment
Per defecte, només el primer segment de treball i les marques d'alineació estan habilitades quan s'exporta el fitxer. Després d'ajustar els paràmetres, podeu iniciar directament el gravat de la primera àrea de treball.
Un cop completat el gravat, una part de la marca d'alineació ha d'estar sobre el material auxiliar.
Pas 4.3 - Gravat del segon segment
Desactiveu la capa del primer segment de treball i activeu la capa del segon segment de treball.
Moveu el material principal, alineeu la marca d'alineació inferior del material principal amb la marca superior del material auxiliar, i després procediu amb el segon segment del gravat.
