4-15 Calibratge avançat de la càmera

 Si us plau, assegureu-vos que el vostre Beam Studio i el firmware HEXA RF estiguin actualitzats a la versió més recent.

Descripció

Aquest article us guiarà a través del procés de realització d'un calibratge avançat de la càmera.


Quan és necessari el calibratge avançat de la càmera
1. Quan s'ha reinstal·lat el sistema.
2. Quan s'ha substituït el mòdul de la càmera.

Pas 1 - Confirmeu la versió de Beam Studio i del firmware

Versió de programari requerida: Beam Studio 2.4.4 o superior.

Versió de firmware requerida: 6.0.6 o superior.

Pas 2 - Preparació

Materials a preparar:

1. Paper blanc A4 o una planxa de fusta de color clar de la mateixa mida.
2. Descarregueu el tauler d'escacs i imprimiu-lo en un altre paper blanc A4.
   A continuació, enganxeu-lo a una superfície ferma i plana, com fusta o acrílic, per evitar problemes de calibratge causats per irregularitats.

Pas 3 - Processeu el calibratge avançat de la càmera

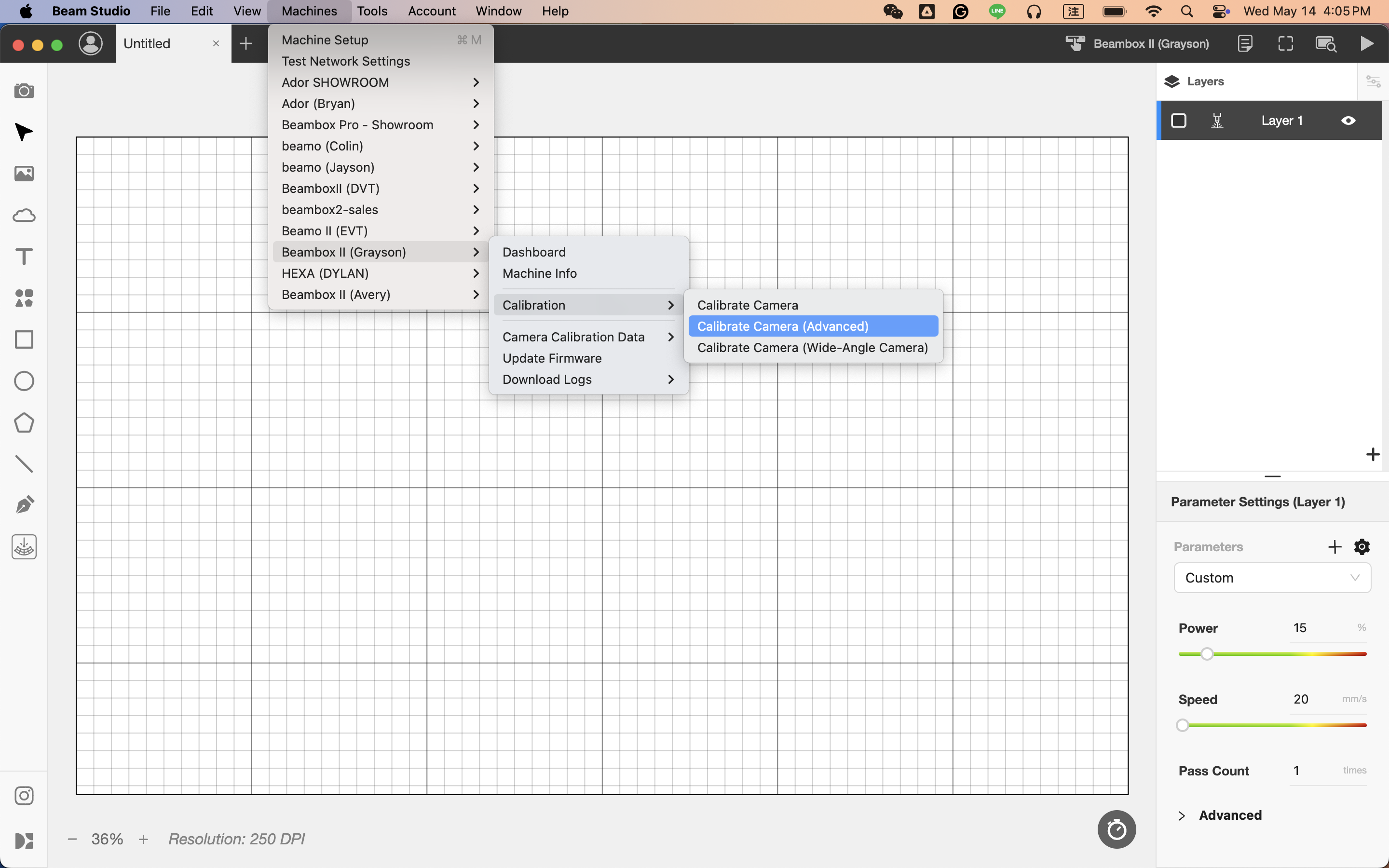

Seleccioneu el nom de la màquina que voleu utilitzar i feu clic a "Calibrar càmera (avançat)".

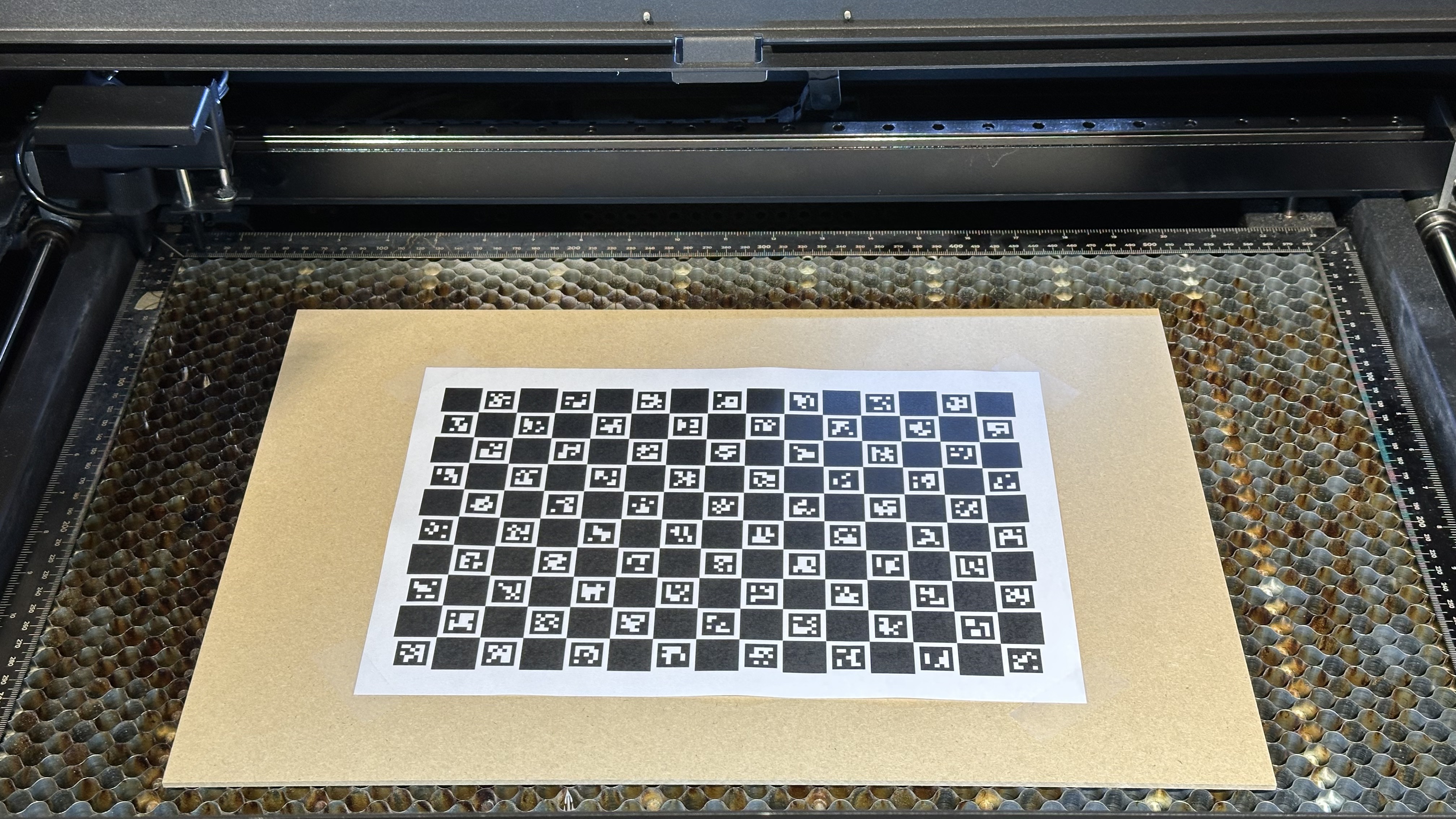

Pas 4 - Col·loqueu el tauler d'escacs

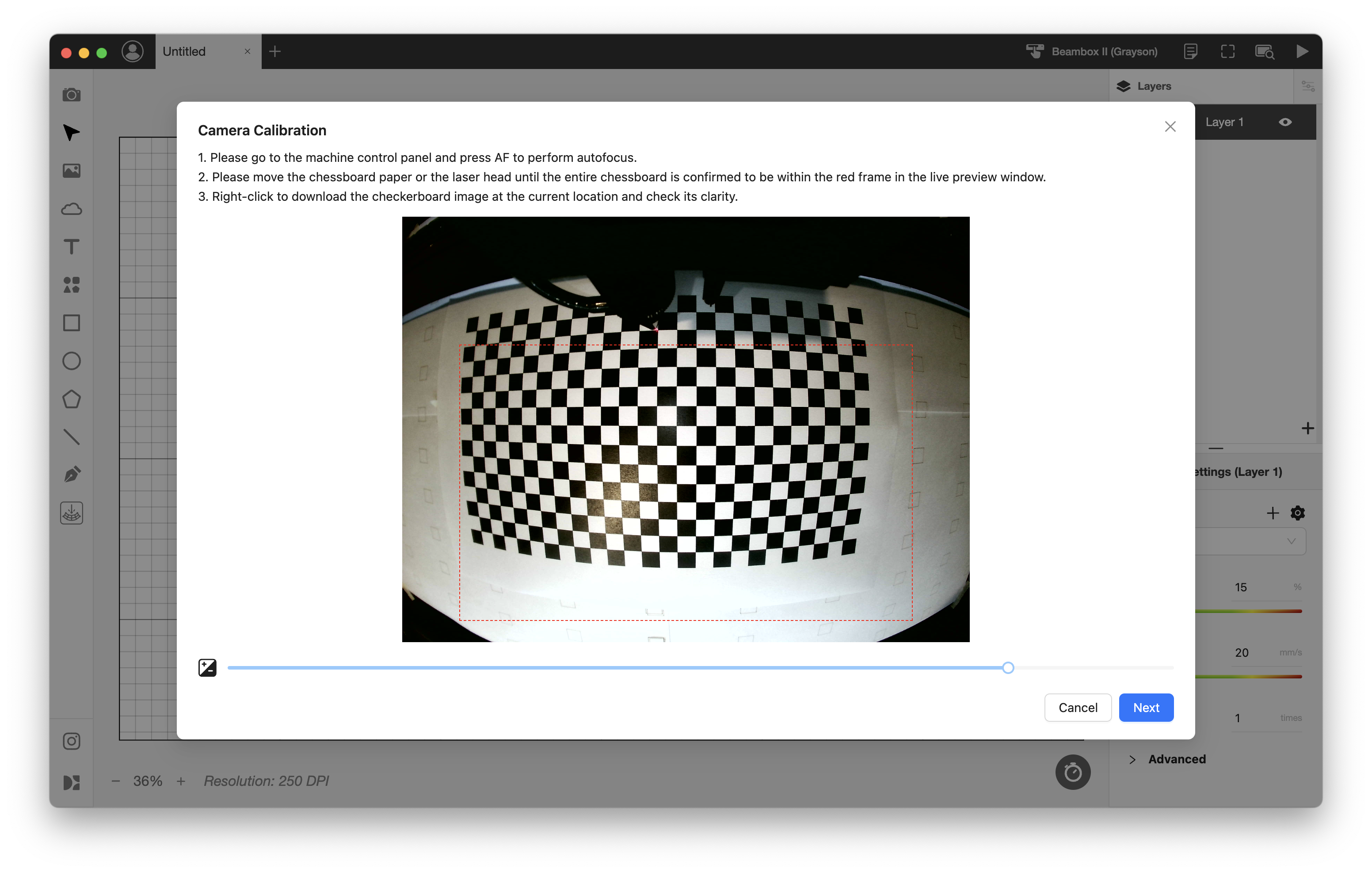

Pas 5 - Moveu el tauler d'escacs dins del quadrat vermell

Després de moure el tauler d'escacs dins del quadrat vermell, feu clic a següent per calibrar.

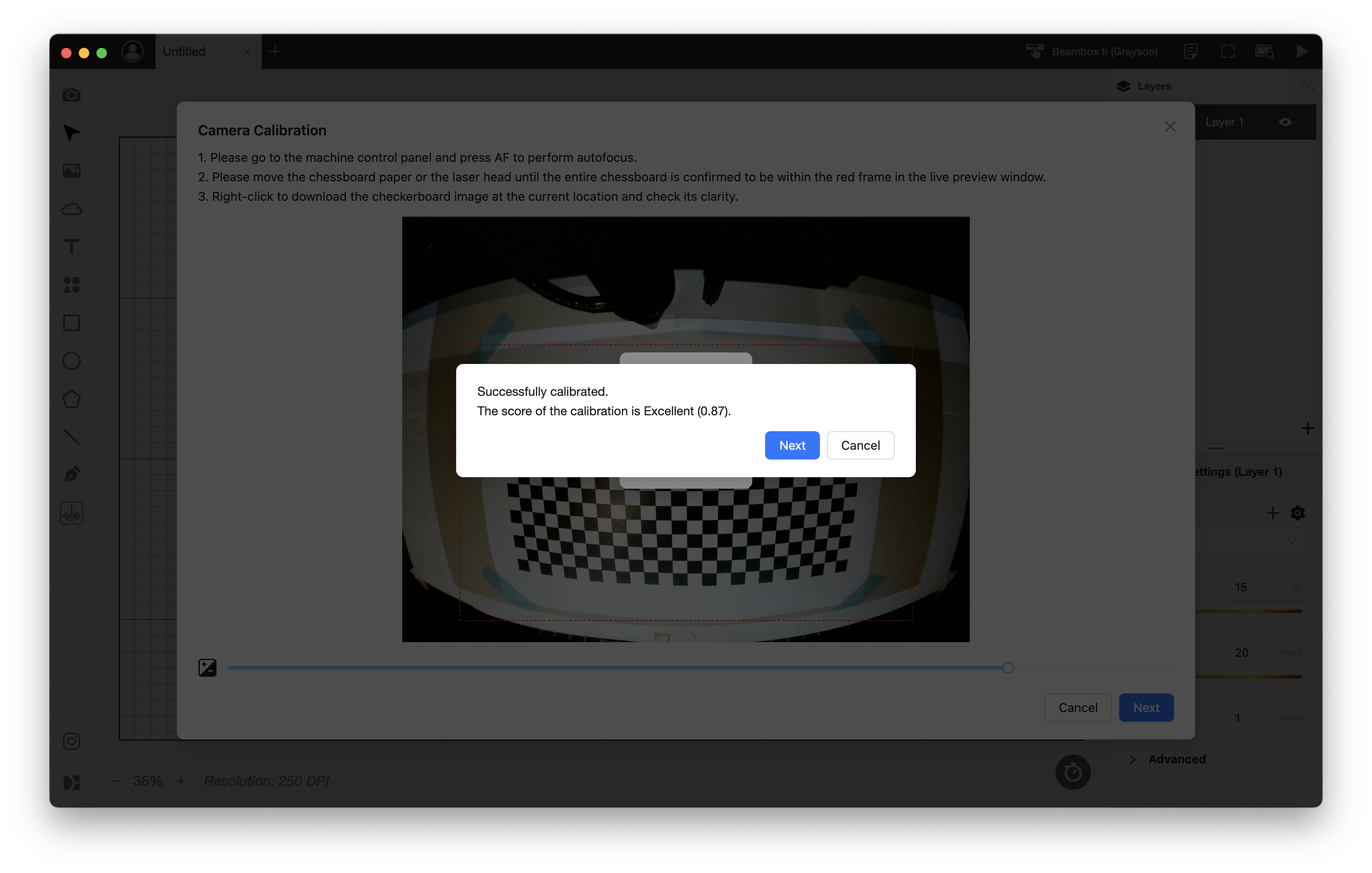

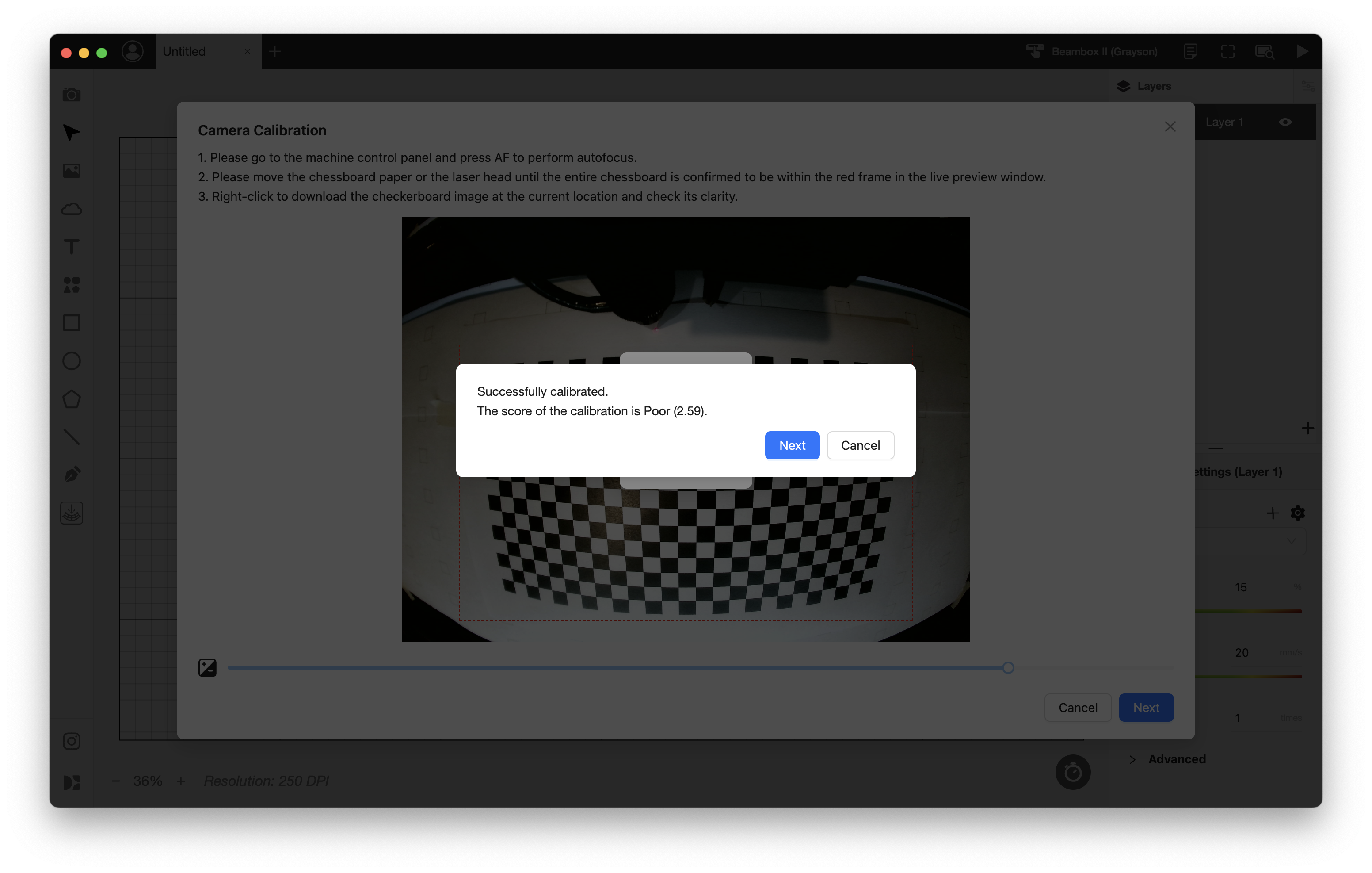

Pas 6 - Comproveu la puntuació

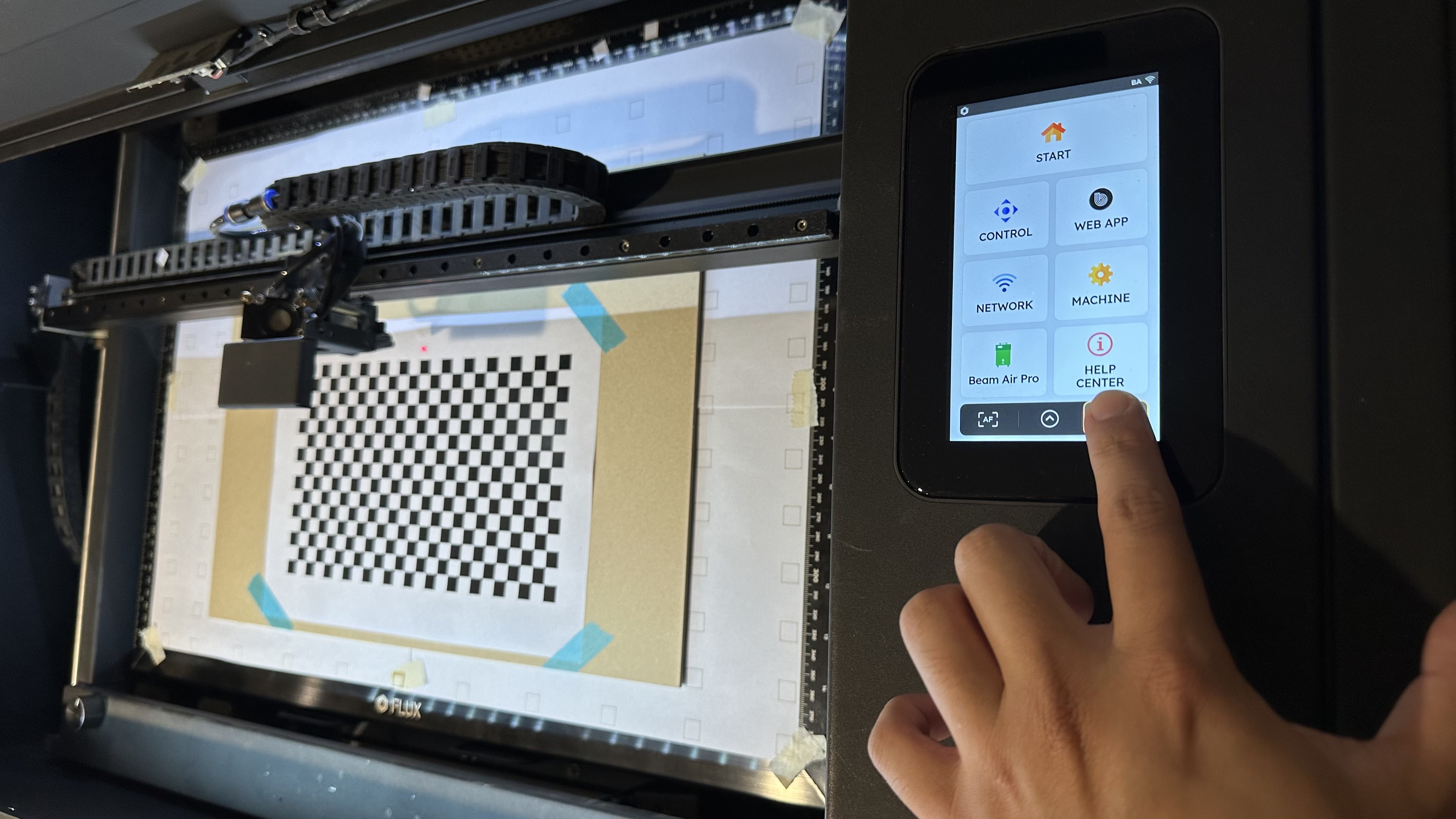

Si la puntuació és deficient, proveu de baixar les plaques i torneu a calibrar fins que la puntuació esdevingui Excel·lent.

Pas 7 - Col·loqueu paper blanc

Col·loqueu un paper blanc A4 net al centre de l'àrea de treball i fixeu-lo enganxant les quatre cantonades amb cinta adhesiva.

Pas 8 - Dibuixeu la imatge de calibratge

Feu clic a "INICIAR GRAVAT" per dibuixar la imatge de calibratge.

Pas 9 - Alineeu els punts de referència

Amplieu, reduïu i ajusteu l'exposició de la foto per alinear amb precisió els punts de referència vermells amb els vuit punts dibuixats.

Si els punts de referència apareixen fora del paper blanc, com es mostra a la imatge següent, seguiu aquests passos per ajustar-los.

a. Arrossegueu el marc de la foto per centrar el patró de 8 punts dibuixat i torneu a fer la foto.

b. Ajusteu manualment tots els punts de referència.
Consulteu l'ordre següent dels punts de referència:

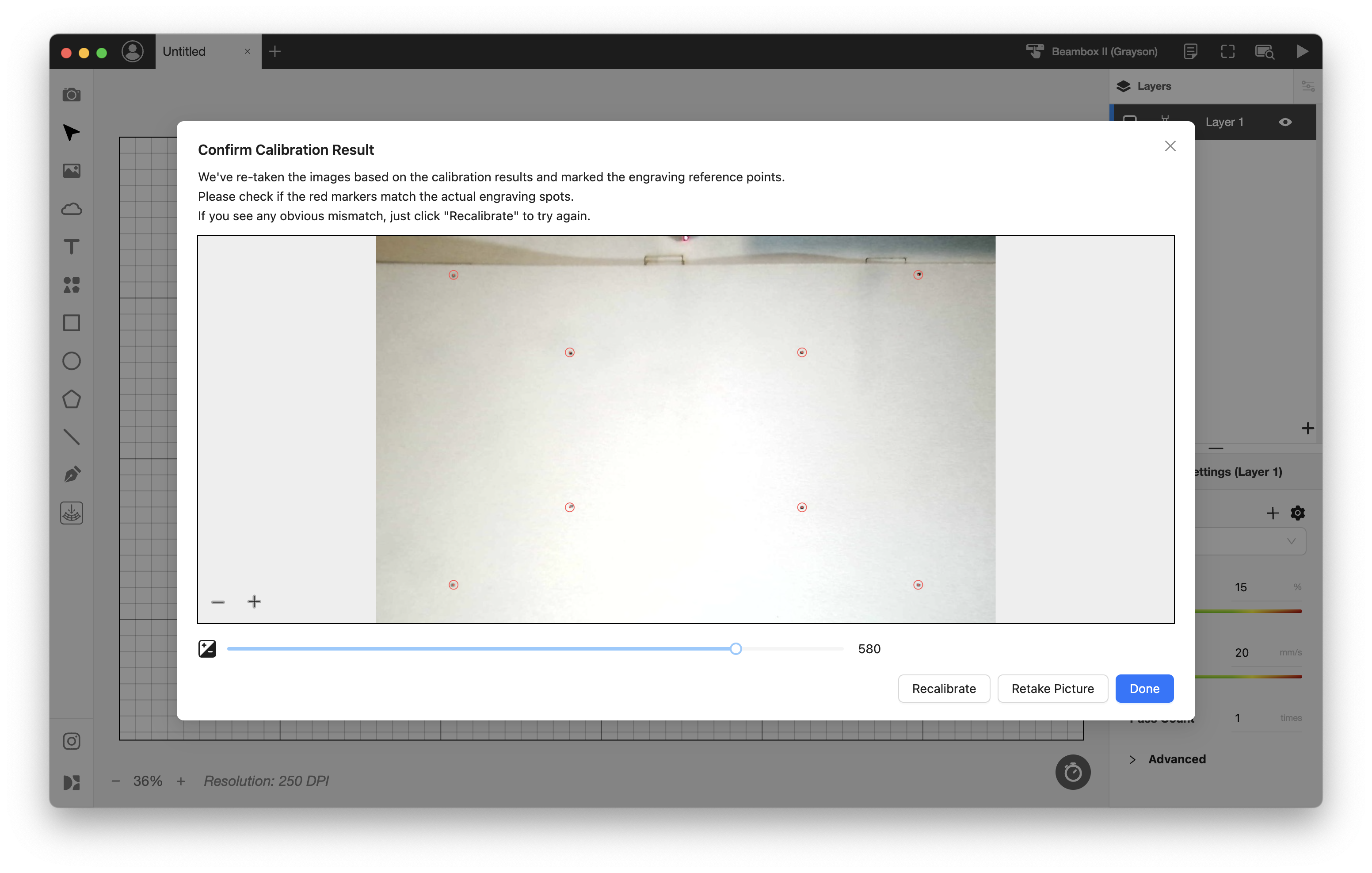

Pas 10 - Confirmeu el resultat del calibratge
