HEXA RF - Guia de substitució de la placa base

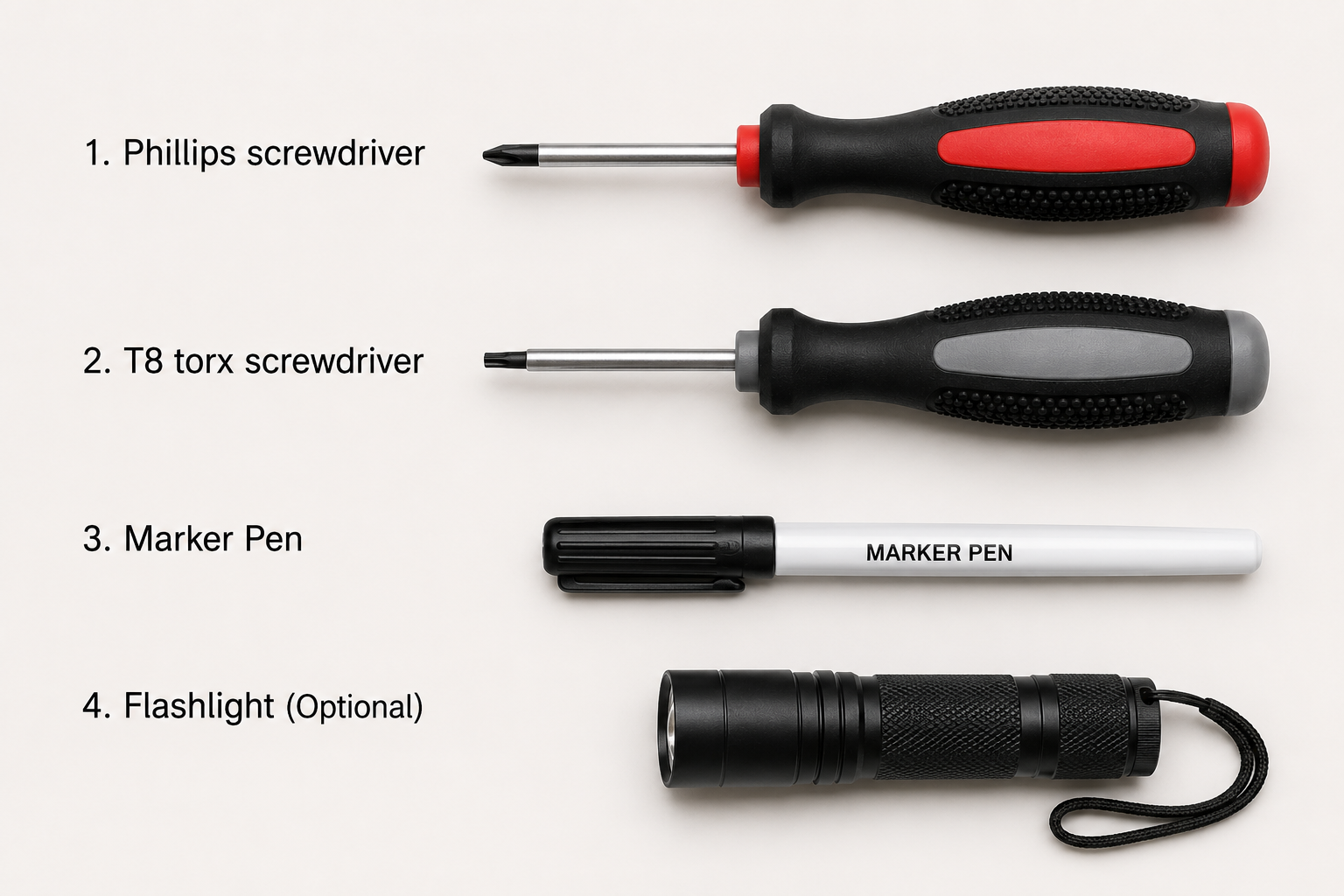

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

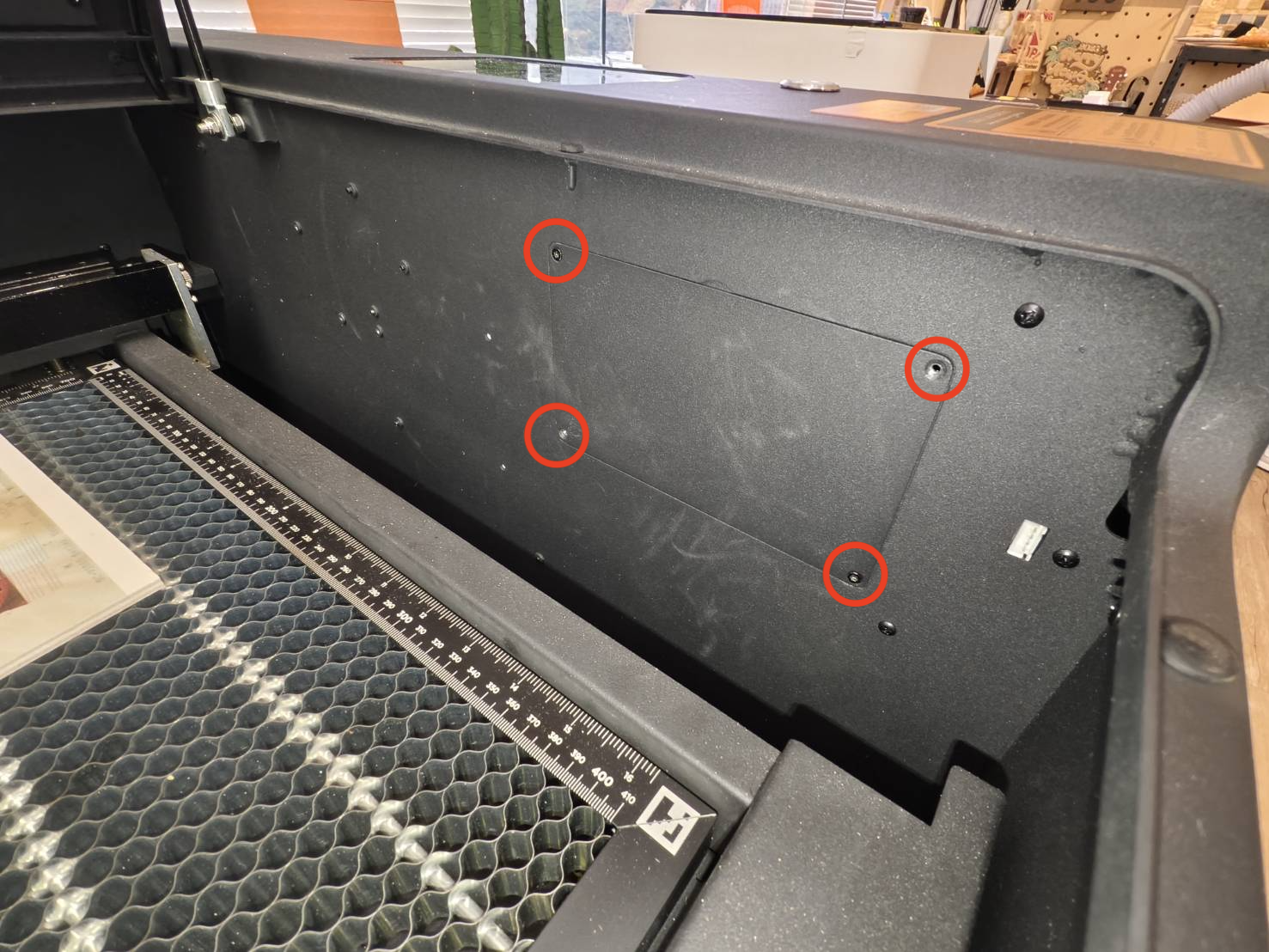

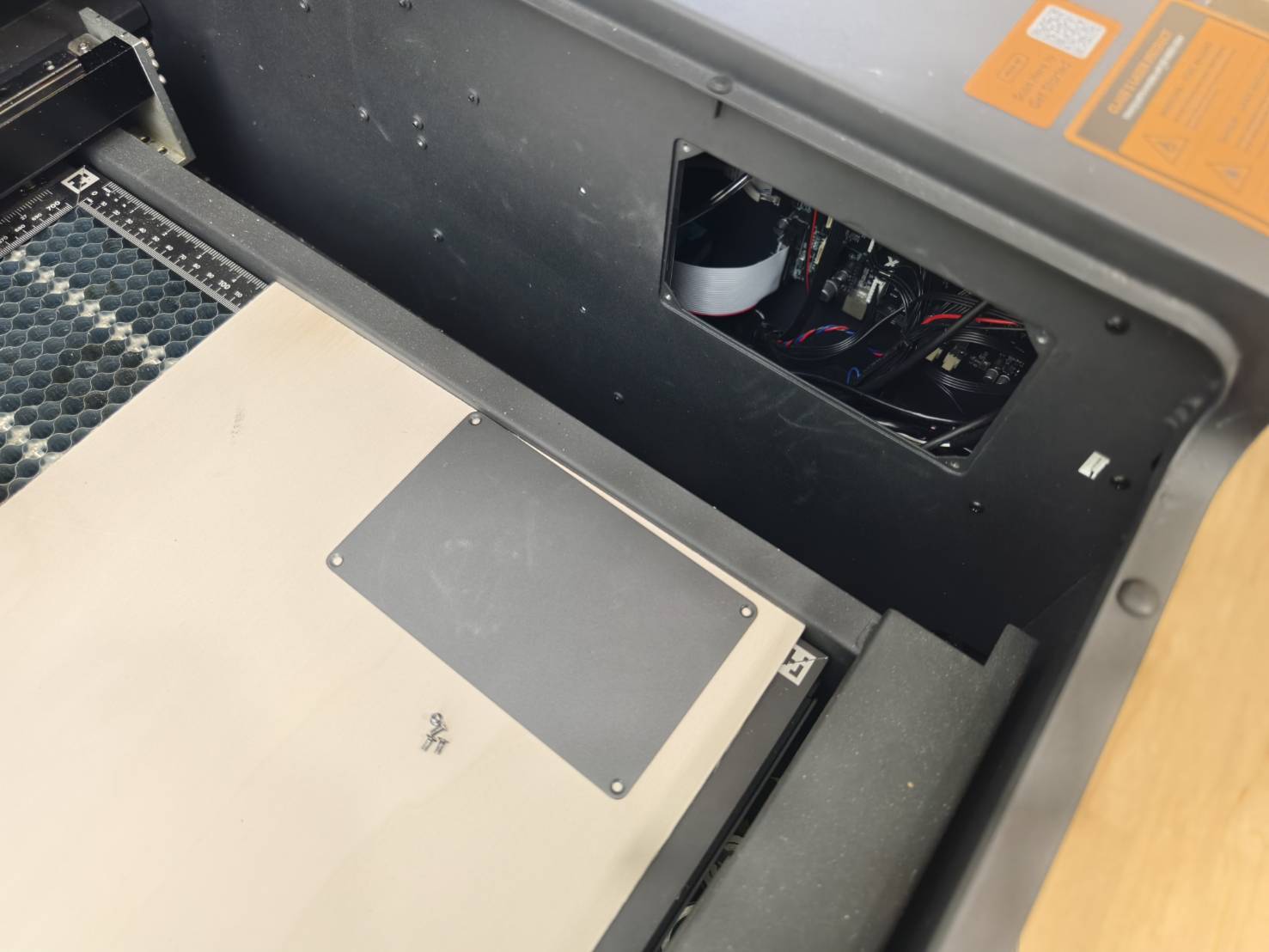

Utilitzeu un tornavís Torx T8 per obrir la tapa lateral, que es troba dins de l'àrea de treball.

Pas 3

Es recomana encaridament gravar un vídeo de la posició de cada cable per si oblideu on els heu de tornar a connectar. (El vídeo següent és només una demostració. La disposició dels cables pot ser diferent.)

Pas 4

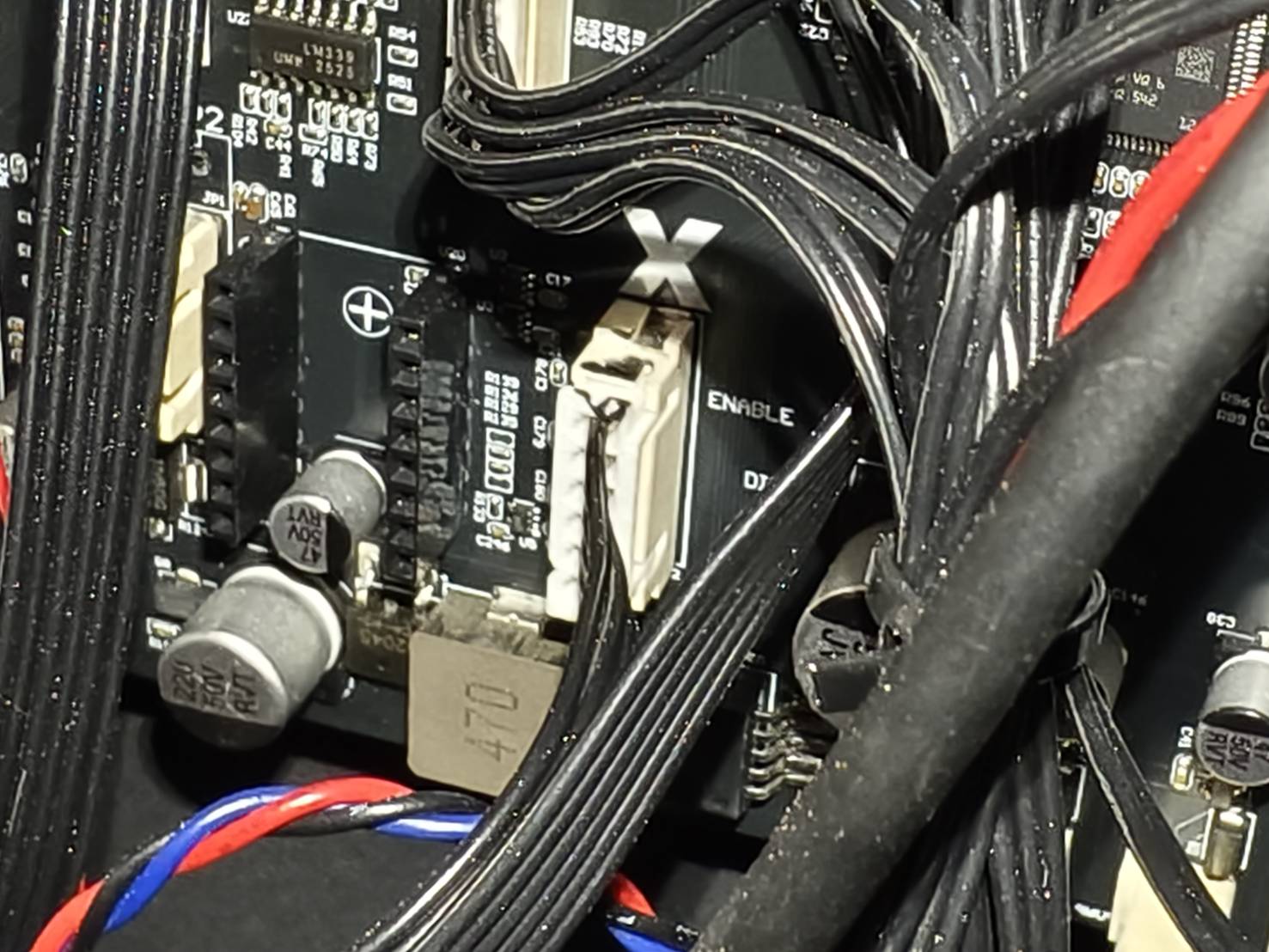

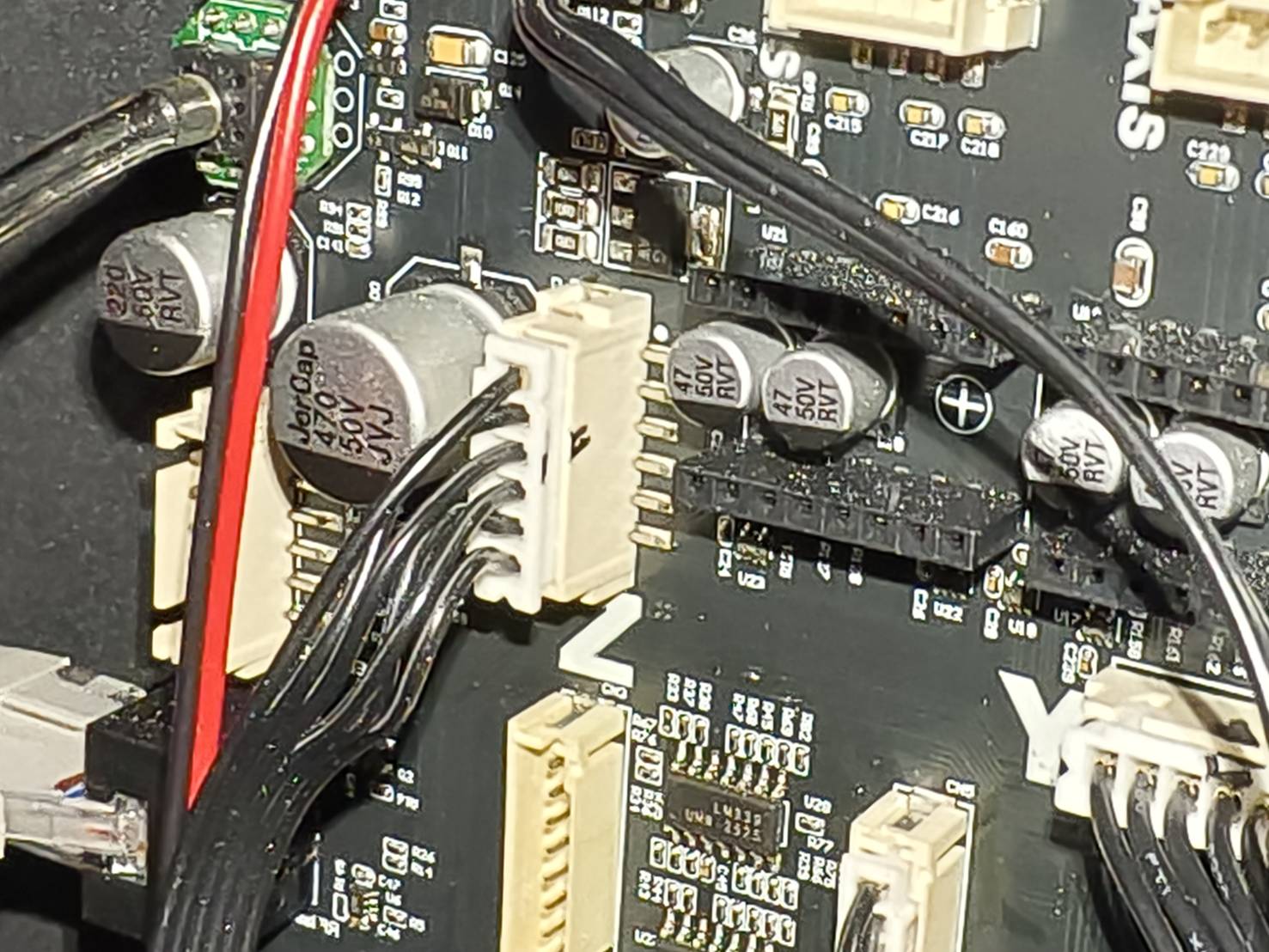

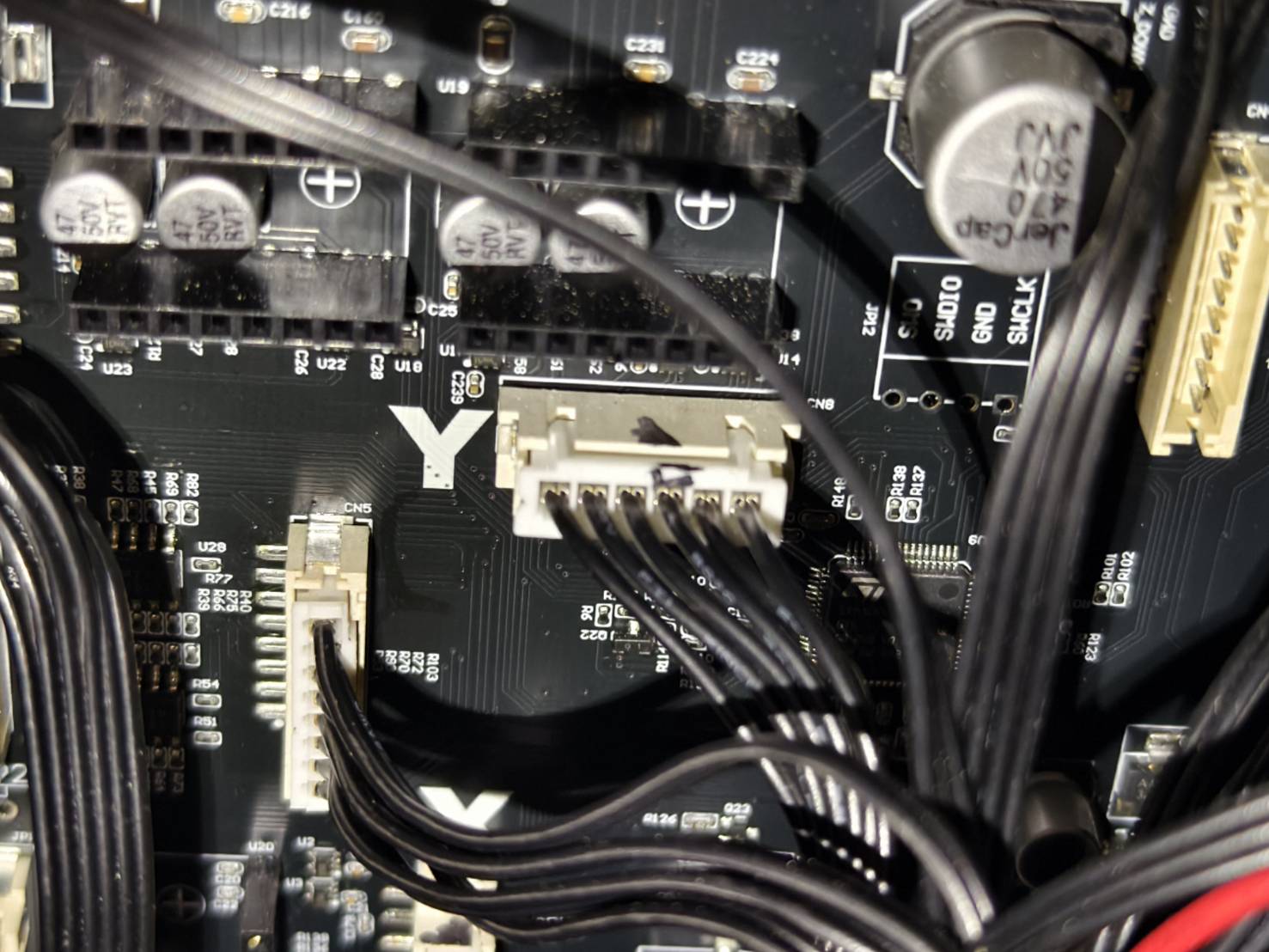

Com que els cables dels motors utilitzen el mateix tipus de connector a la placa base, marqueu els cables dels motors dels eixos X, Y i Z per evitar connectar-los al connector incorrecte durant la reinstal·lació.

Assegureu-vos de fer fotos per garantir la marca de cada cable.

Eix X	Eix Y	Eix Z

Pas 4

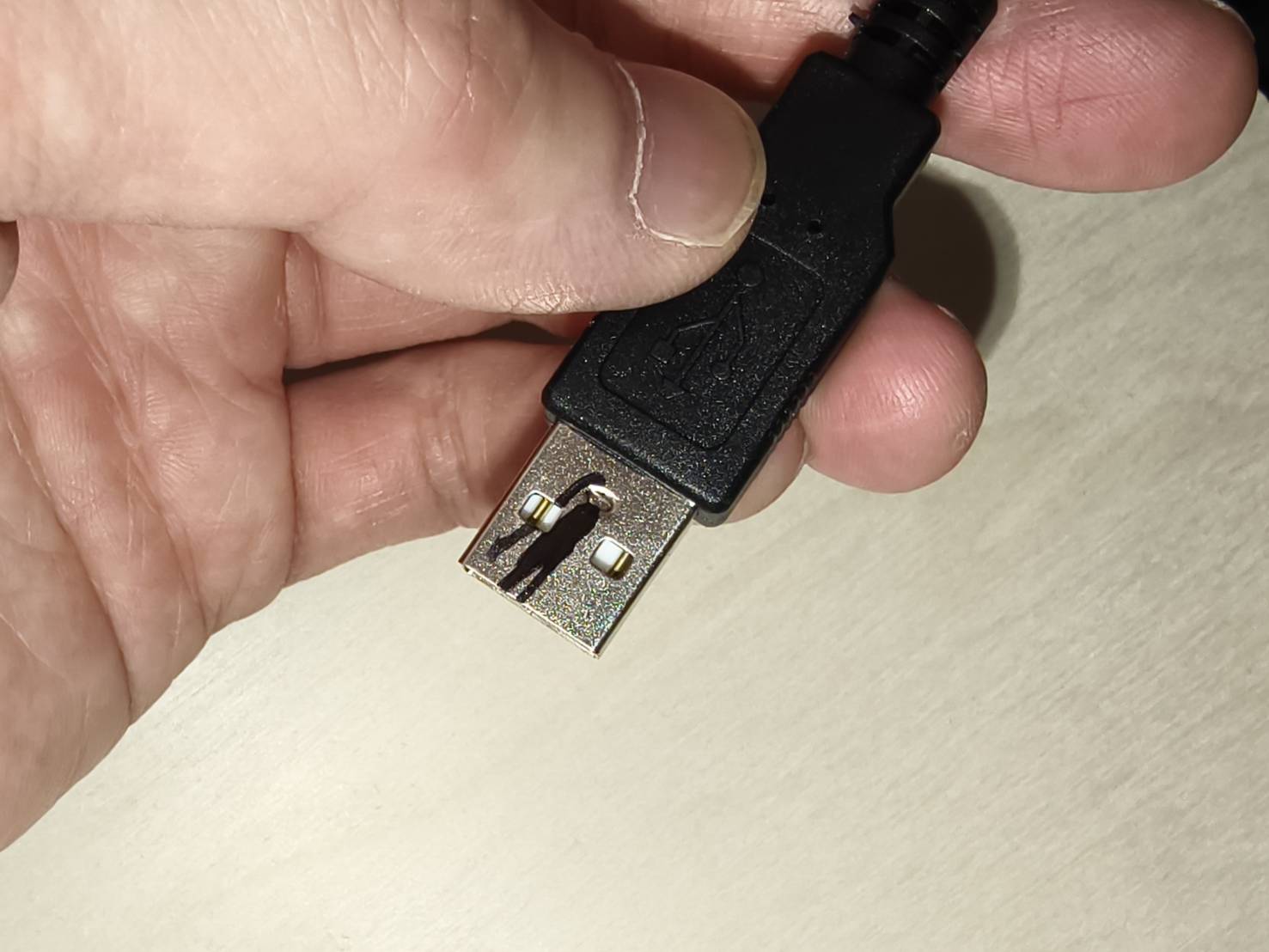

Desconnecteu el cable de la càmera (CAM1) de la part superior i marqueu-lo per indicar que s'ha de connectar al port USB superior (CAM1).

Assegureu-vos de fer una foto per garantir la marca del cable.

Pas 5

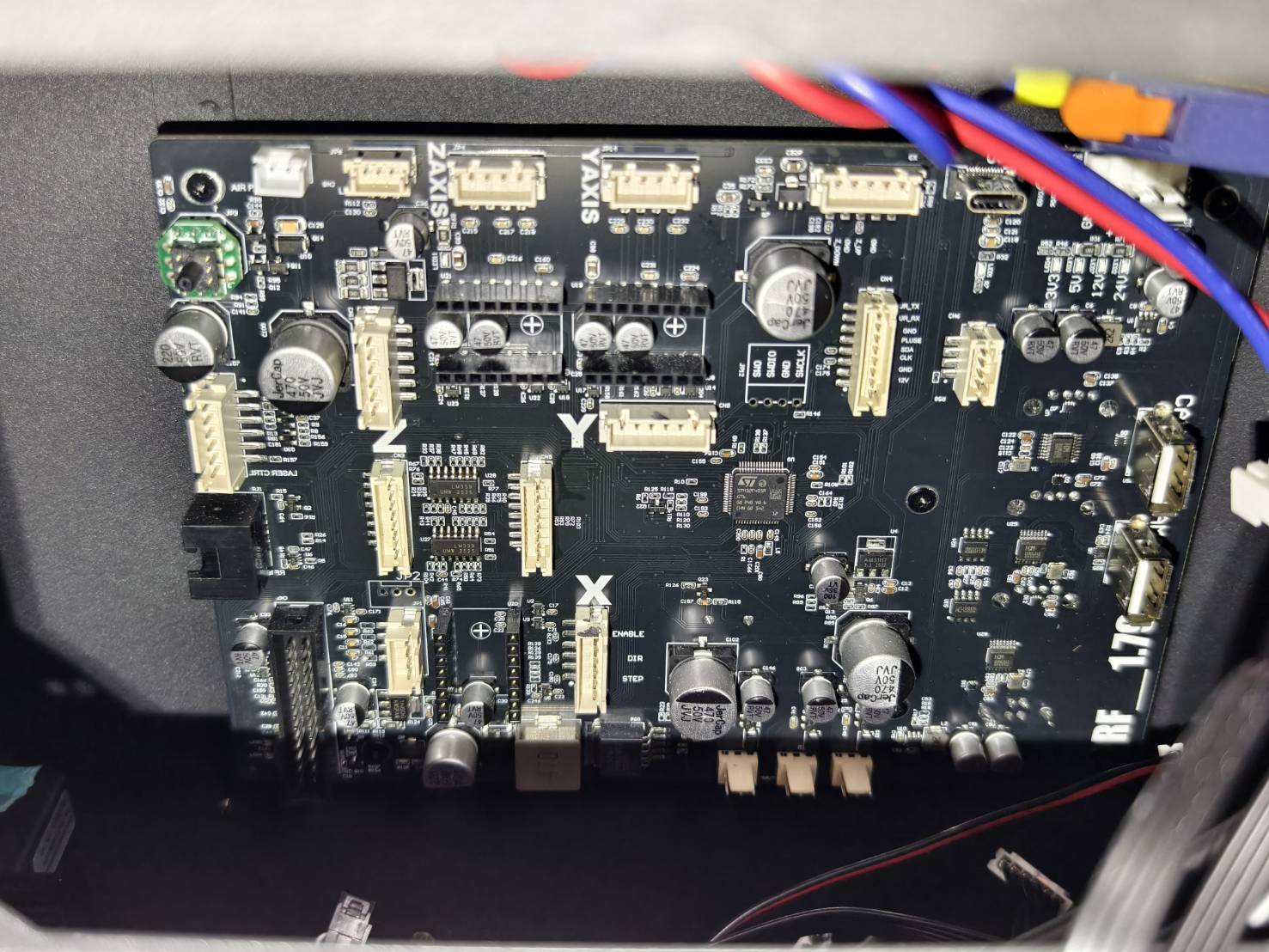

Desconnecteu tots els cables de la placa base.

Pas 6

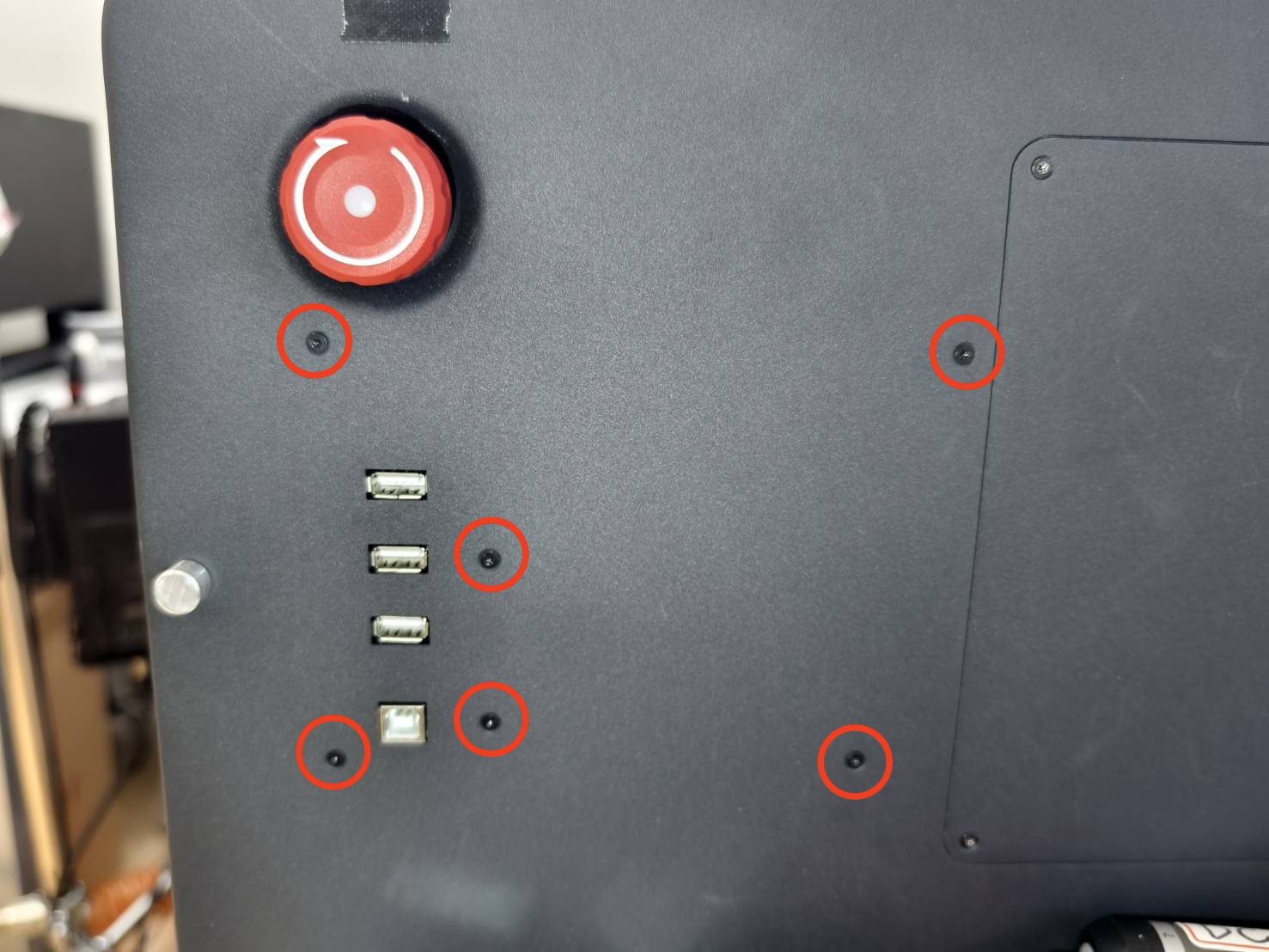

Al costat dret de la màquina, traieu els cargols T8 per separar la placa base del sistema.

A continuació es mostra una demostració de com extreure la placa a través del forat.

Pas 7

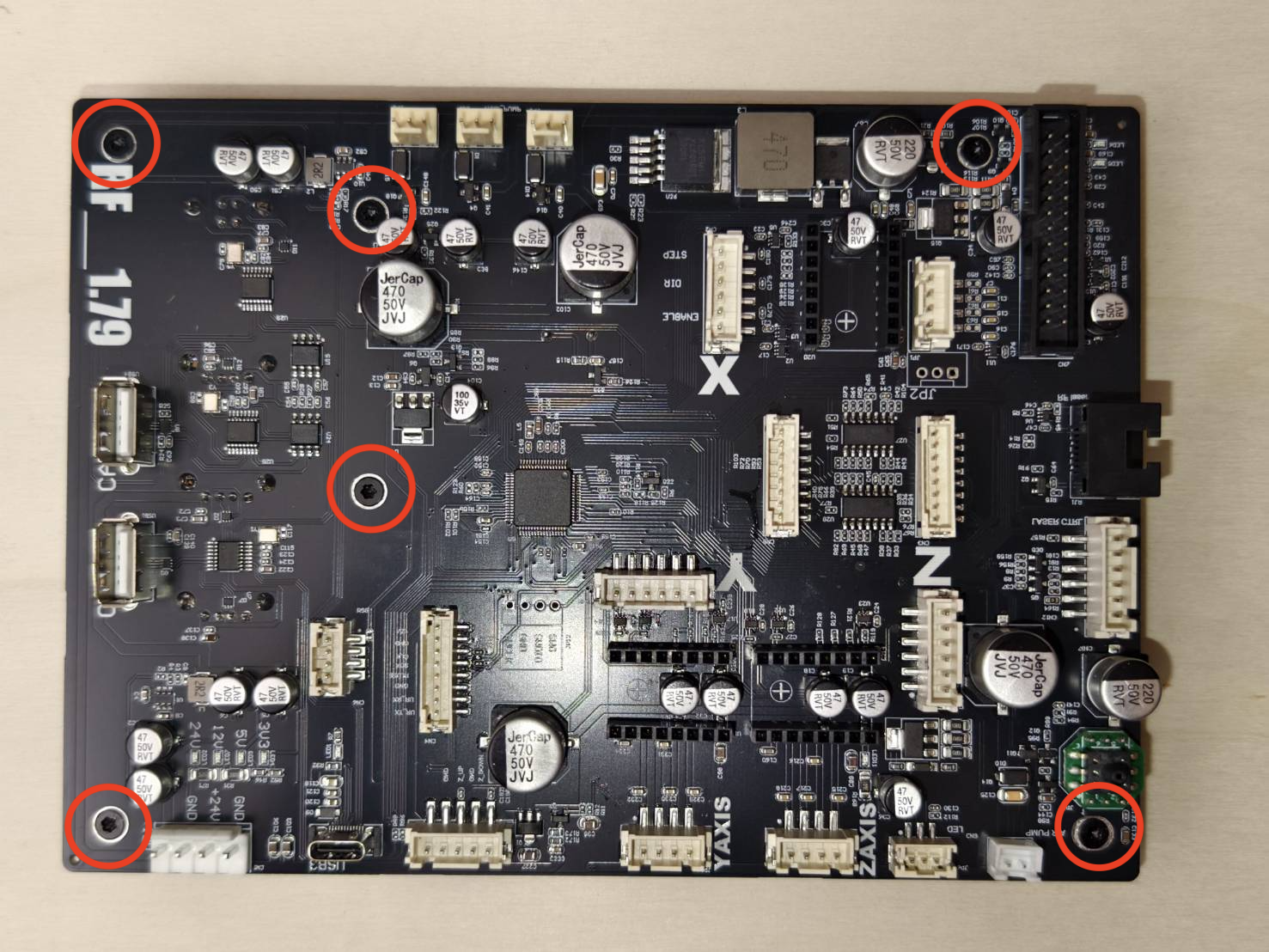

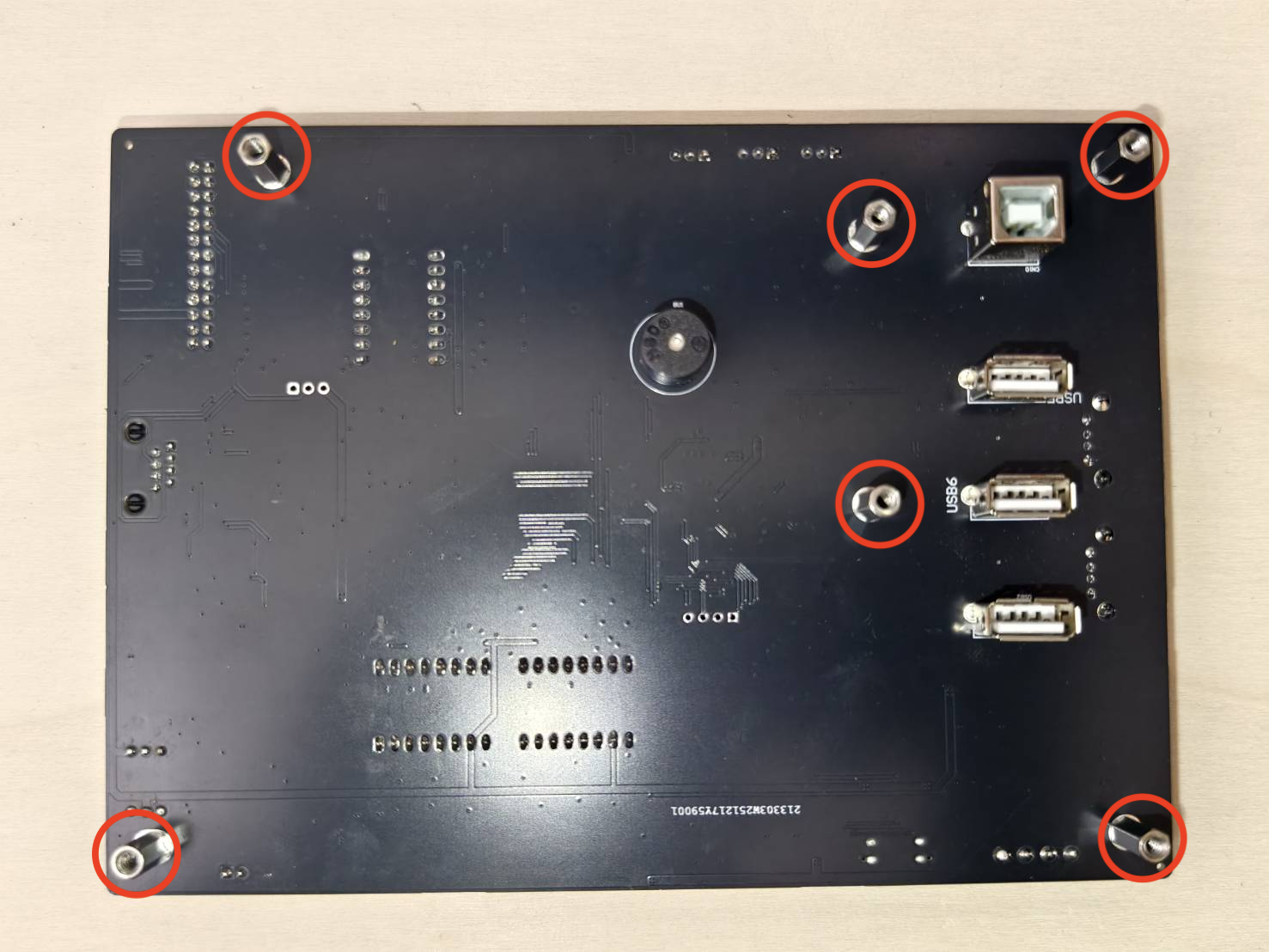

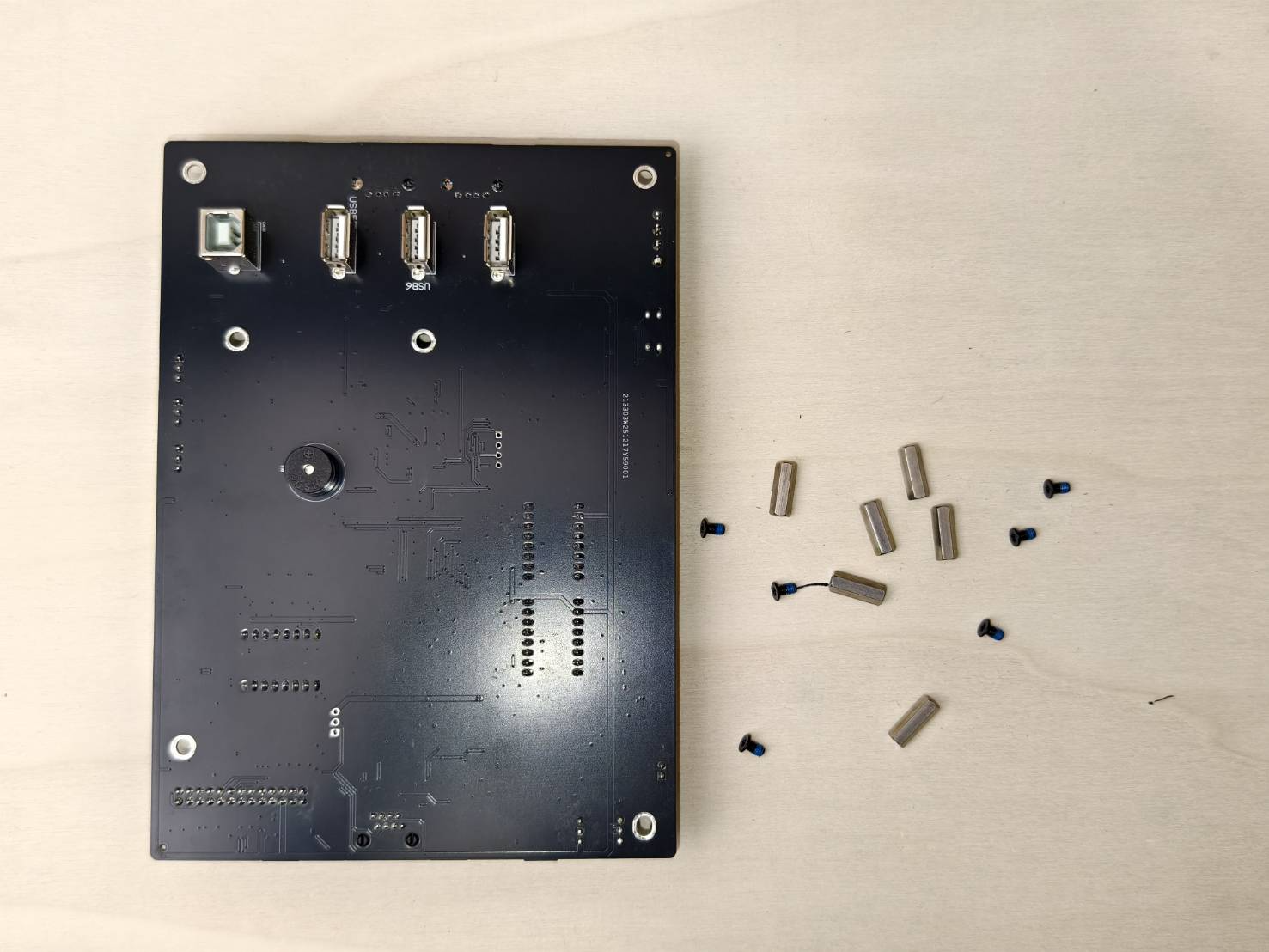

Retireu els cargols separadors de la placa base subjectant el separador mentre desenrosqueu el cargol T8.

Cargols T8 (davant)	Separadors (darrere)

Pas 8

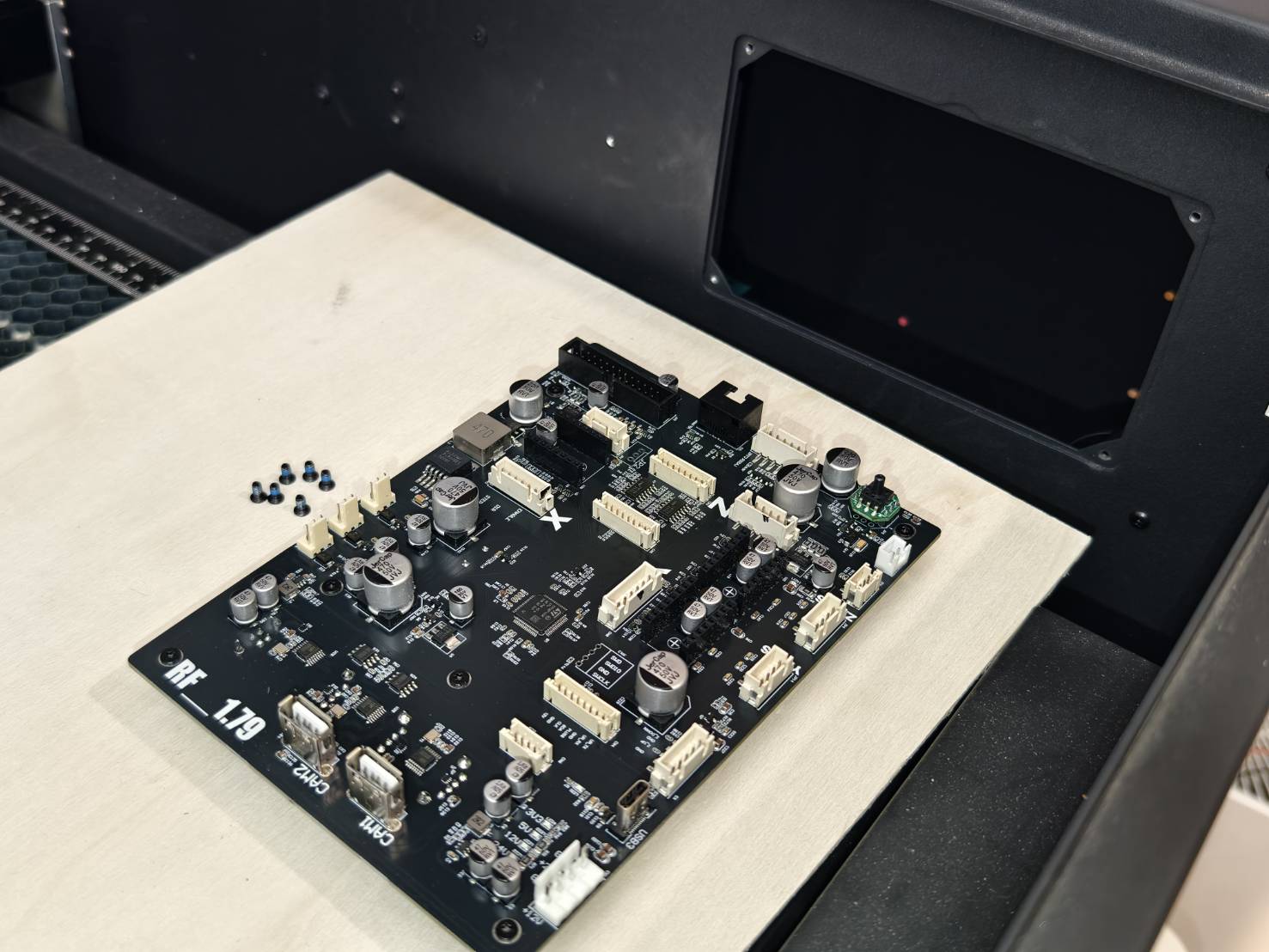

Instal·leu els cargols separadors a la nova placa base.

Cargols T8 (davant)	Separadors (darrere)

Pas 9

Instal·leu la nova placa base amb els cargols separadors a la màquina.

A continuació es mostra una demostració de com introduir la placa a través del forat.

Pas 10

Torneu a connectar tots els cables a la placa base. Assegureu-vos de connectar el motor i el cable USB de la càmera a les posicions correctes indicades.

Per a altres connectors, consulteu aquest diagrama que mostra quins connectors han de quedar buits.

Pas 11

Torneu a instal·lar la tapa lateral dins de l'àrea de treball.

Pas 12
