HEXA RF - Substitució de la font d'alimentació de 12V (PSU de 12V)

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Utilitzeu un tornavís Torx T8 per obrir la tapa lateral.

Pas 3

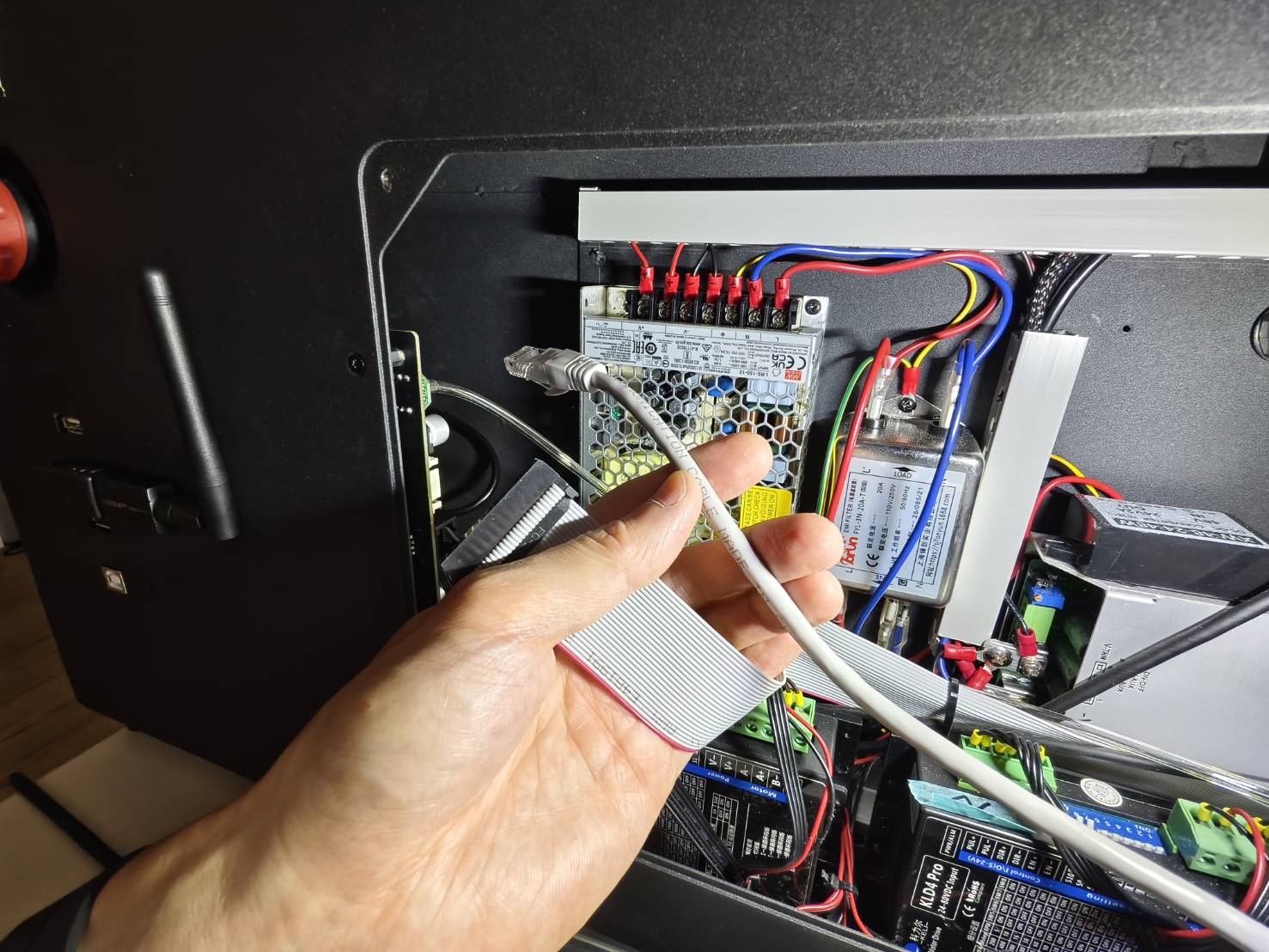

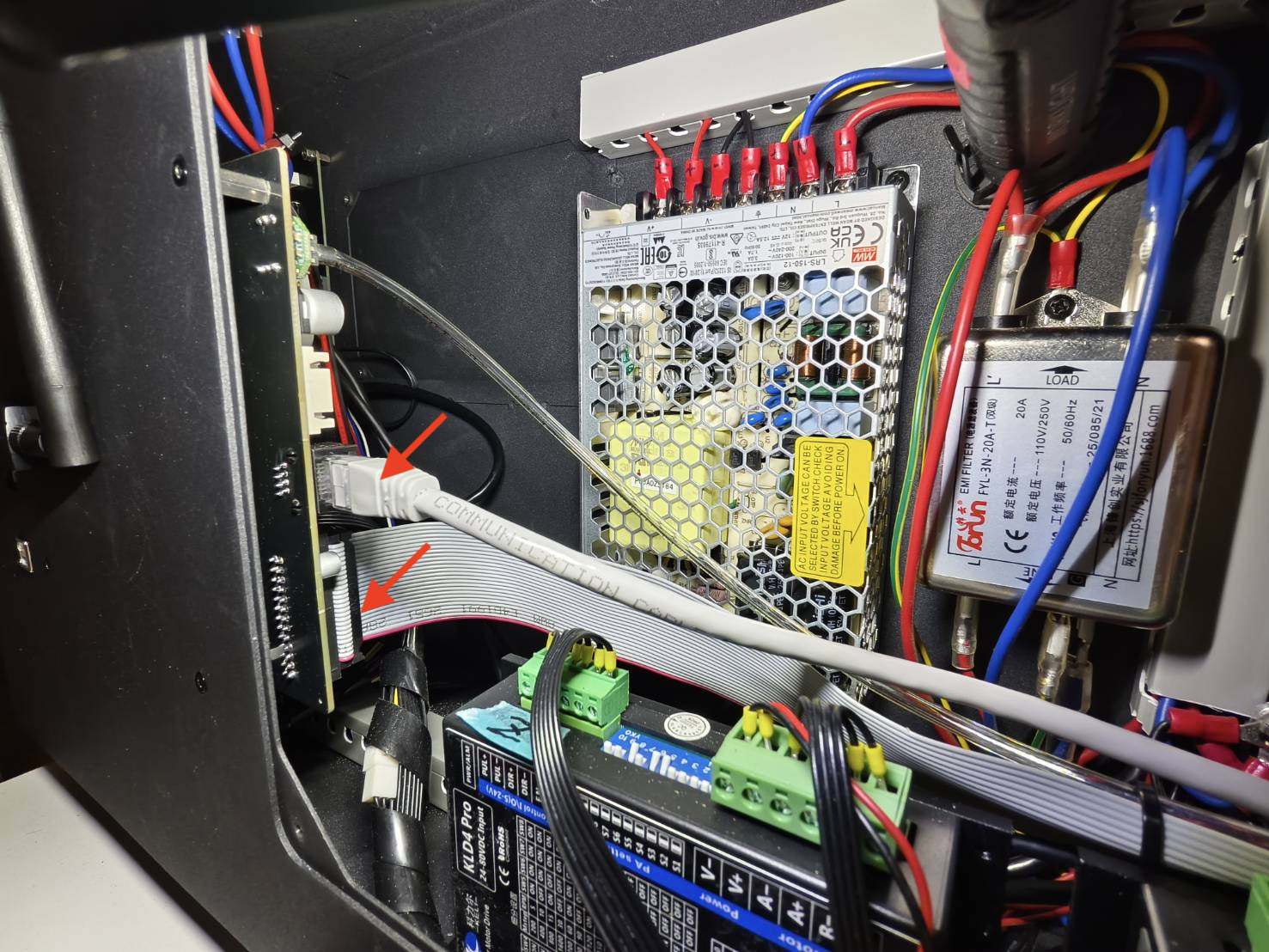

Desconnecteu el cable de cinta i el cable RJ45 per disposar de més espai.

Pas 4

Retireu la caixa del controlador esquerre per disposar de més espai.

Pas 5

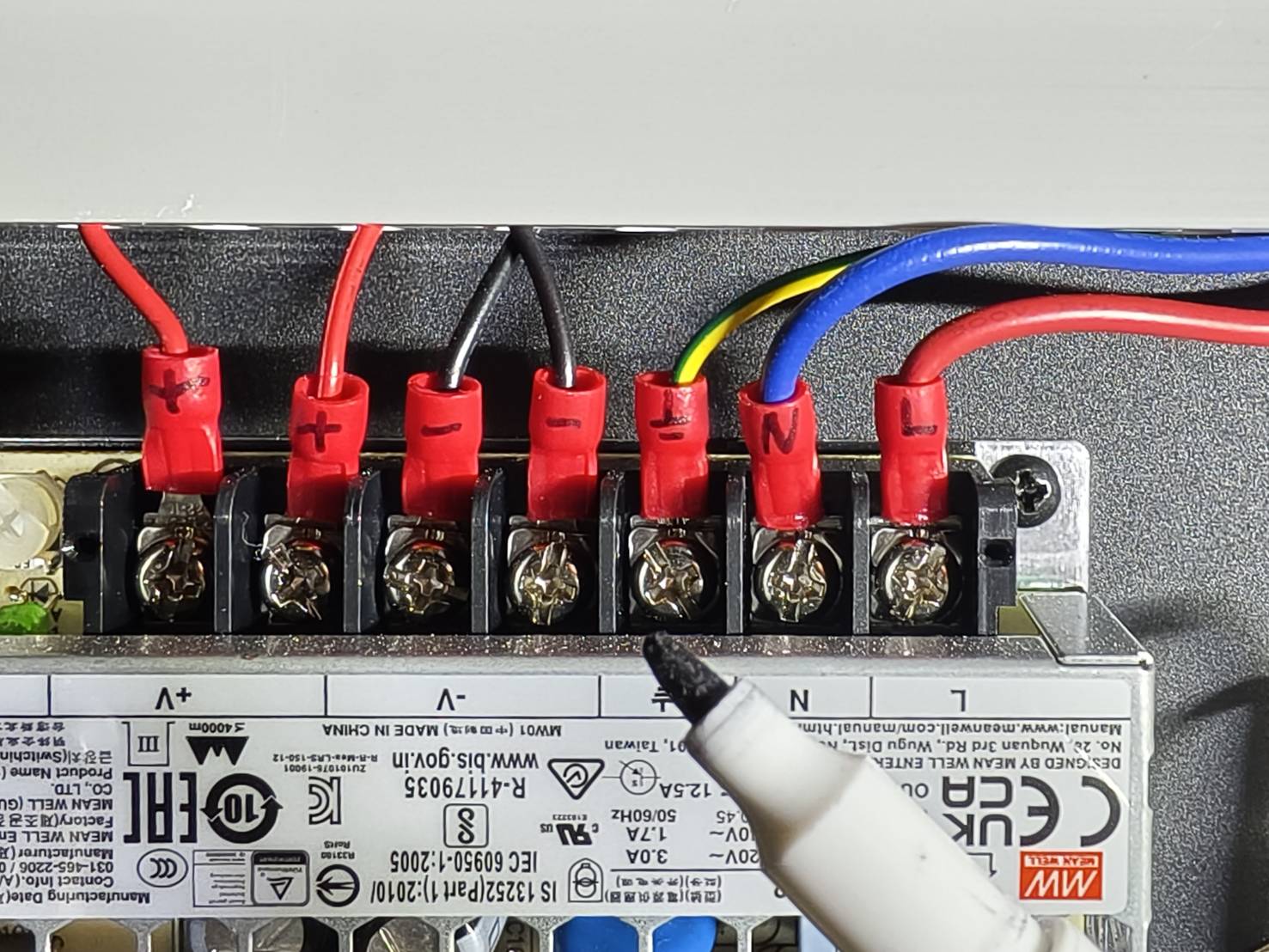

Feu fotografies de tota la configuració del cablejat de la font d'alimentació de 12V o marqueu els cables directament.
Si us plau, feu les fotografies tan clares com sigui possible.
L'objectiu és evitar que oblideu on van connectats tots els cables en instal·lar la nova unitat.
(Si oblideu on ha d'anar connectat el cable, consulteu el diagrama per a la configuració més recent.)

Pas 6

Desconnecteu els cables de la font d'alimentació de 12V.
(No cal treure els cargols de la font d'alimentació; n'hi ha prou amb afluixar-los.)

Pas 7

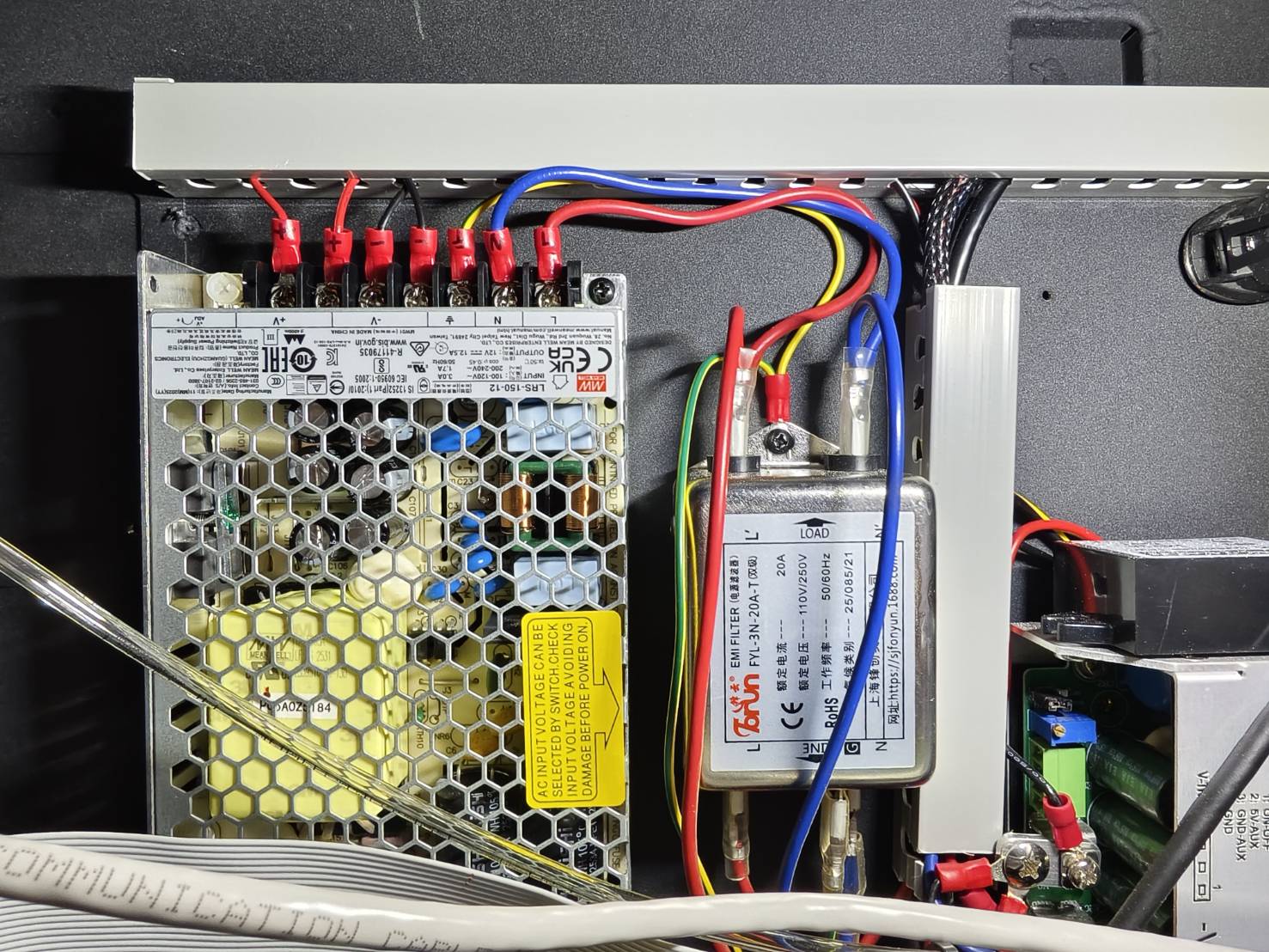

Retireu la font d'alimentació de 12V del sistema. Hi ha dos cargols que fixen la font d'alimentació.
El cargol superior s'ha de treure, però l'inferior només cal afluixar-lo, i la font d'alimentació es pot separar.

Pas 8

Instal·leu la nova font d'alimentació de 12V.

Pas 9

Connecteu els cables a la nova font d'alimentació de 12V. Consulteu les fotos o les marques a Pas 5.

Pas 10

Torneu a instal·lar la caixa del controlador.

Pas 11

Torneu a connectar el cable pla i el cable RJ45.

Pas 12

Torneu a instal·lar la tapa lateral.
