És important que entenguis com operar la màquina de manera segura; sabem que és avorrit, i així és com solen ser les coses importants, així que si us plau, assegura't de llegir les "Precaucions de seguretat" abans de desembalar.

Comencem.

1. Desembalatge

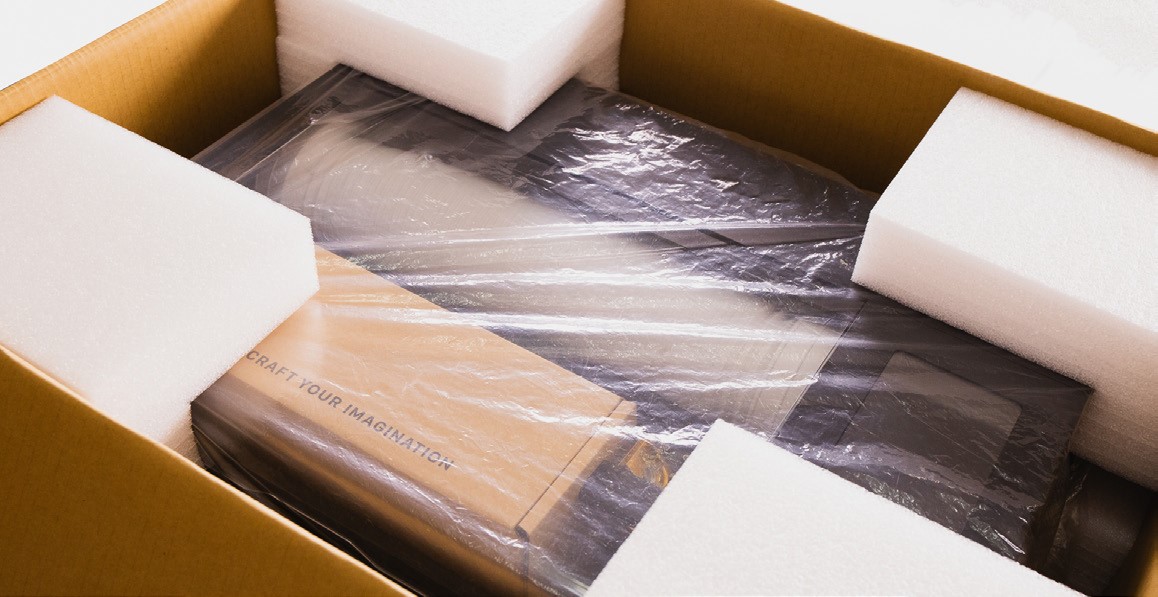

1.1. Col·loca la caixa al terra i obre-la.

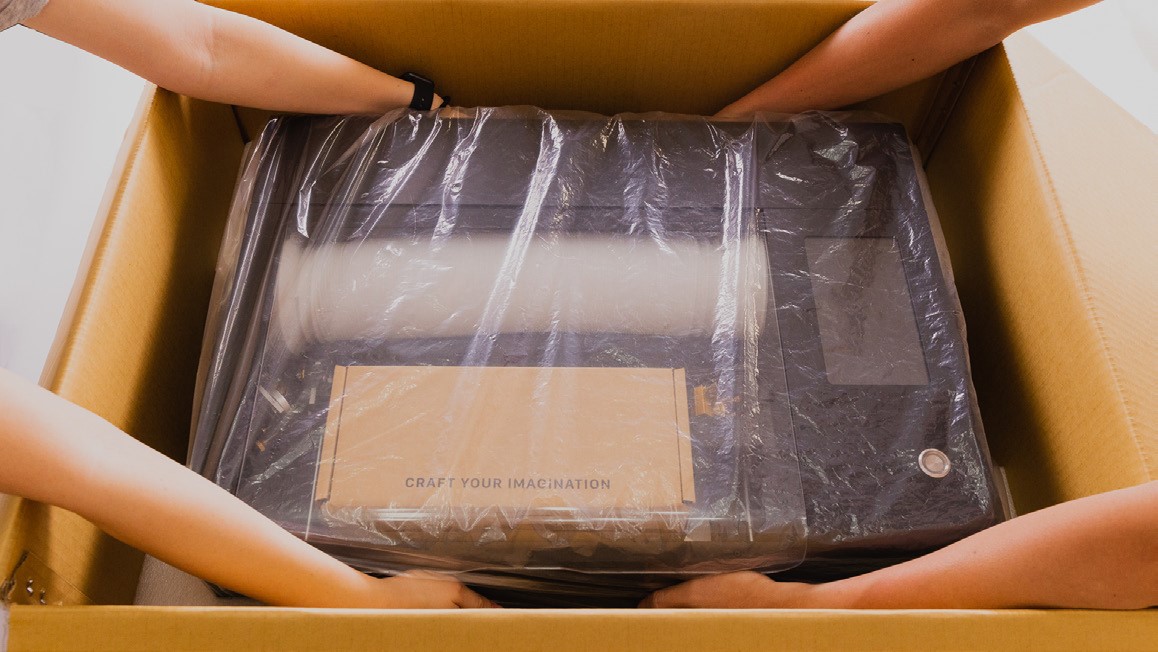

1.2. Treu els coixins de les quatre cantonades i treu la màquina.

Dues persones han d'aixecar la unitat fora de la caixa. Conserva l'embalatge en cas de transport en el futur.

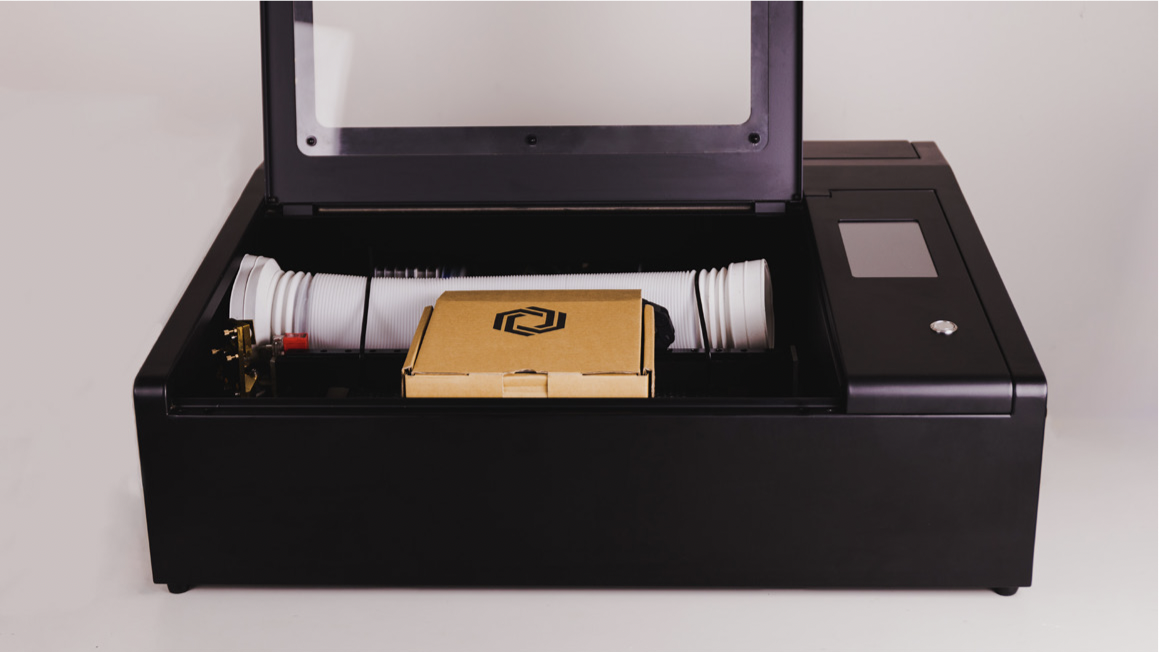

1.3. Obre la porta frontal i treu el conducte.

Treu l'escuma de la bomba d'aire i després treu la caixa d'accessoris.

1.4. A la caixa d'accessoris hi ha

① Dongle Wi-Fi
② Lubricant
③ Abraçadora de conducte
④ Cinta de doble cara
⑤ Cable d'alimentació
⑥ Clau petita
⑦ Embut
⑧ Fusta de prova
⑨ Amortidors
⑩ Femelles

⑪ Cable Ethernet

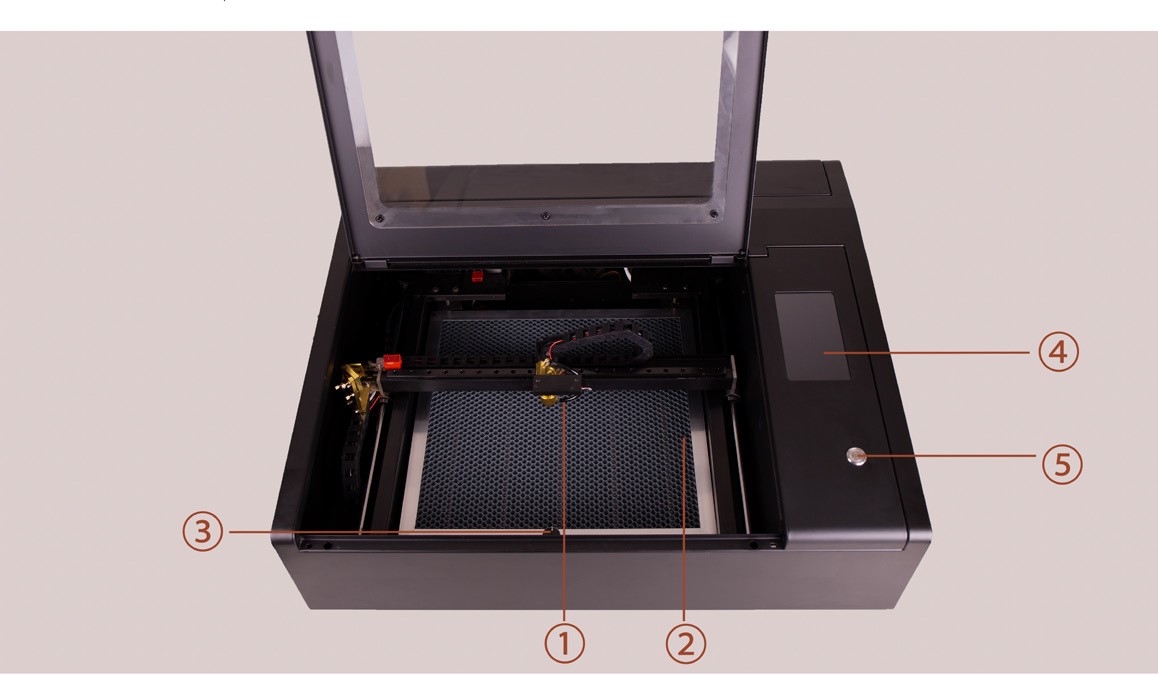

1.5. Vista frontal:

① Sonda d'enfocament
② Plataforma de bresca

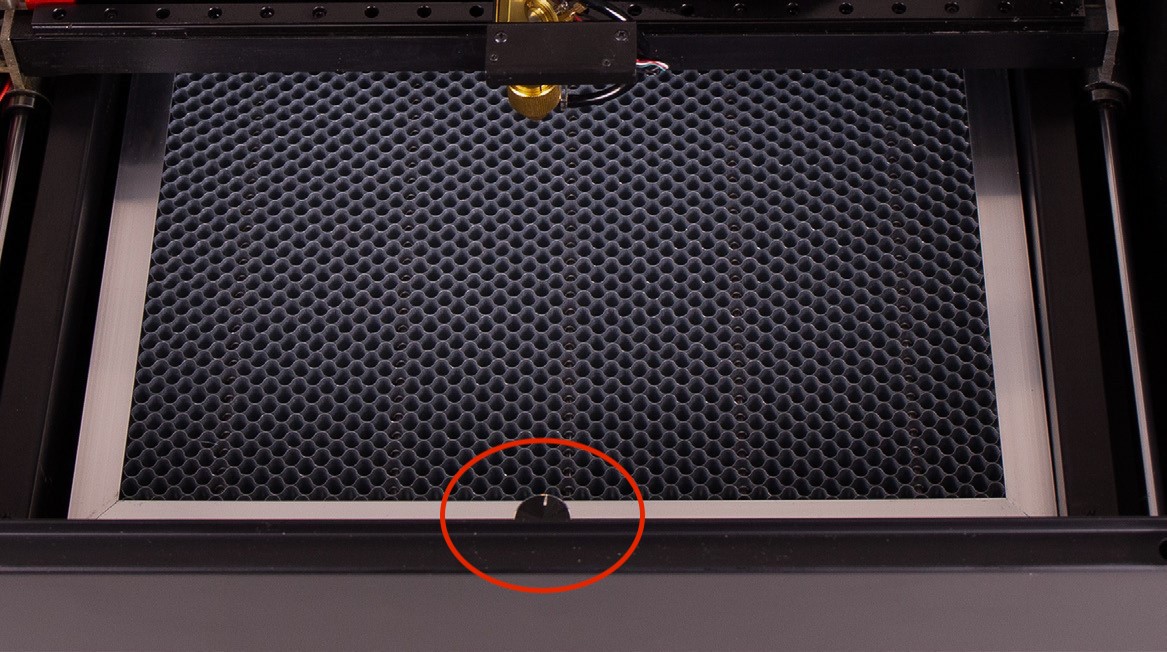

③ Botó d'ajust de nivell
④ Panell tàctil
⑤ Botó d'encesa

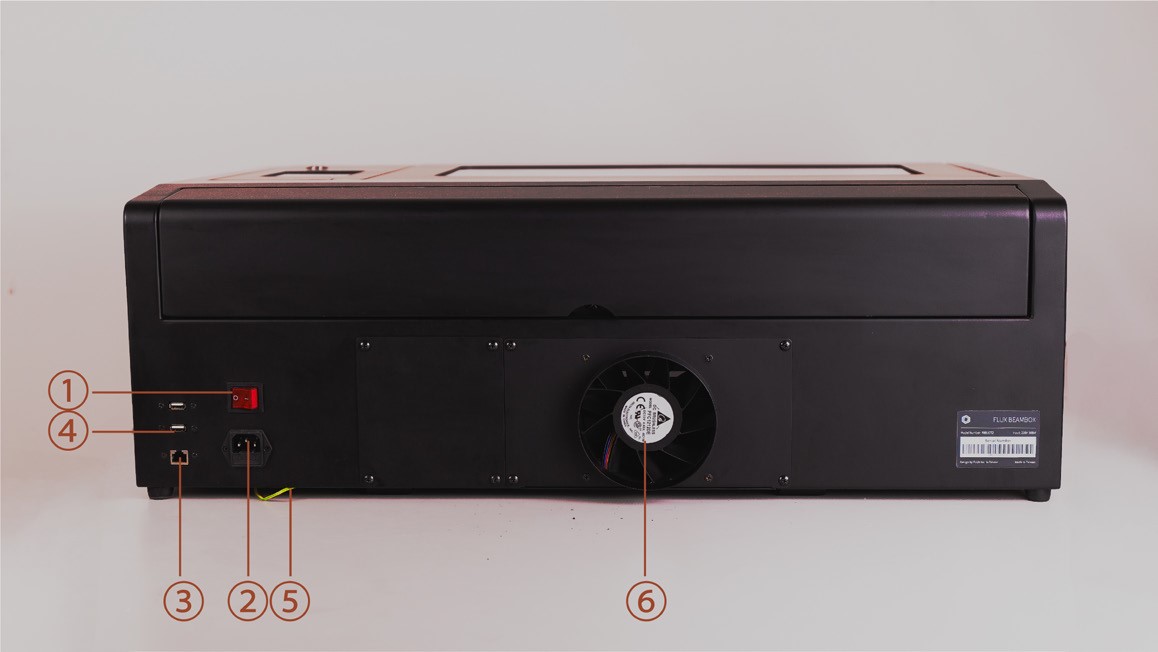

1.6. Vista posterior:

① Interruptor principal
② Entrada d'alimentació
③ Port Ethernet
④ Port USB
⑤ Cable de connexió a terra
⑥ Ventilador d'extracció

2. Instal·lació

Instruccions en vídeo


A continuació es mostren les instruccions pas a pas.

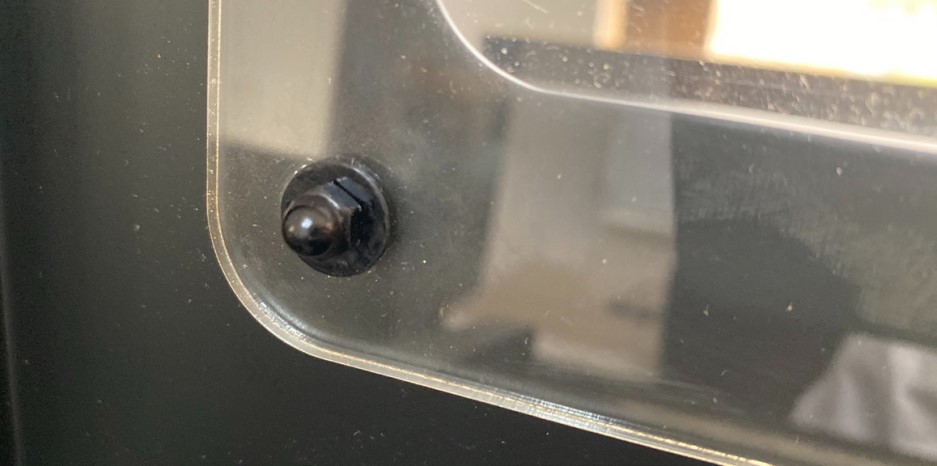

2.1. Instal·lació de la finestra

Retireu el paper protector d'ambdós costats de la finestra acrílica i instal·leu la finestra amb una
volandera i una femella a cada cargol.

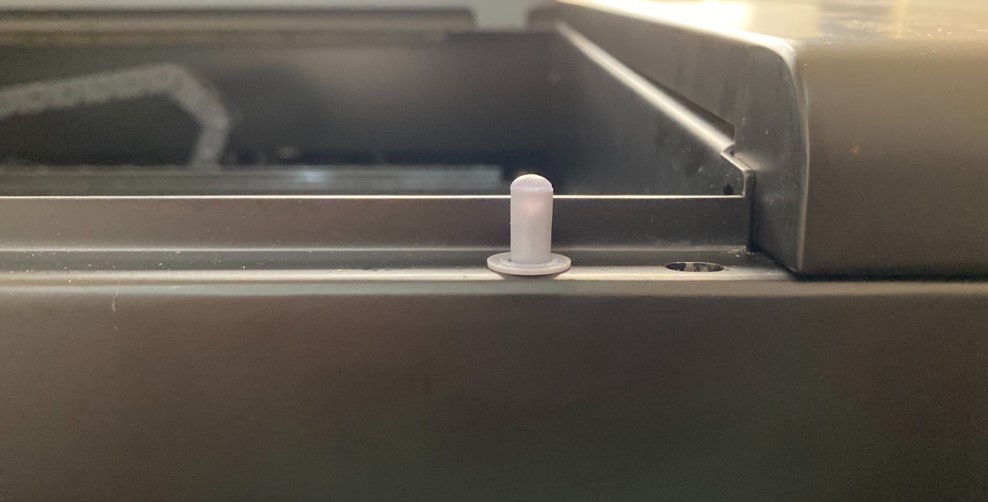

2.2. Instal·lació de l'amortidor

Inseriu dues barres d'amortidor als forats del costat de la màquina.

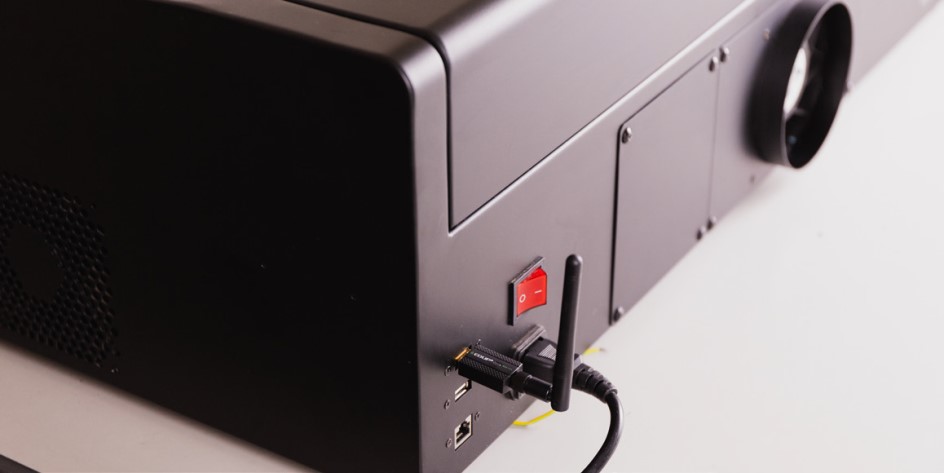

2.3. Instal·lació del Wi-Fi i el cable d'alimentació

Connecteu el cable d'alimentació a l'entrada d'alimentació de la màquina i també a la presa de paret. Connecteu el
dongle Wi-Fi al port USB de la part posterior. Doblegueu l'antena cap amunt per obtenir un millor senyal.

2.4. Instal·lació del conducte de ventilació

Feu coincidir l'abraçadora del conducte amb l'extrem més gran del conducte i connecteu-la a la sortida del ventilador d'extracció.
Estrenyeu la brida amb la clau petita cargolant-la en sentit horari.

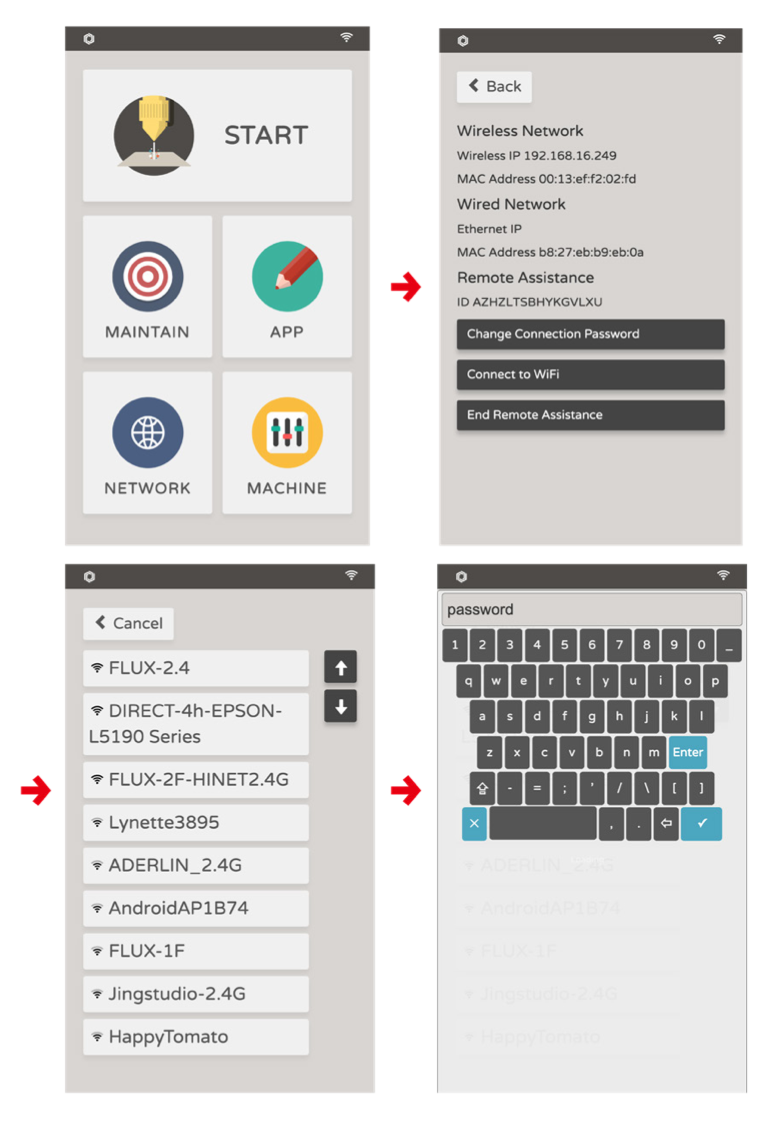

2.5. Configuració del Wi-Fi

Activeu l'interruptor principal de la part posterior i premeu el botó d'encesa per engegar la màquina. Triga
aproximadament 1 minut a arrencar. Panell tàctil: Internet > Configuració Wi-Fi > Seleccioneu el nom de la Wi-Fi > Introduïu la contrasenya de la Wi-Fi. L'adreça IP sense fil indica que la configuració d'Internet està feta. Reinicieu la màquina quan estigui feta per comprovar si la màquina es pot connectar automàticament a la xarxa.

Es pot treure el full de plàstic transparent que cobreix el panell de la pantalla.

Resolució de problemes: Problema de connexió

Si no teniu un encaminador Wi-Fi, considereu Connectar-se directament amb un cable de xarxa (Windows) / Connectar-se directament amb un cable de xarxa (MacOS)

3. Omplir el dipòsit d'aigua

OMPLIU el dipòsit d'aigua abans del primer treball amb làser.
Una quantitat insuficient d'aigua al sistema de refrigeració danyarà el tub làser.

A continuació es mostren les instruccions pas a pas.

3.1. Traieu el cargol de la nansa de la tapa posterior i obriu la tapa.

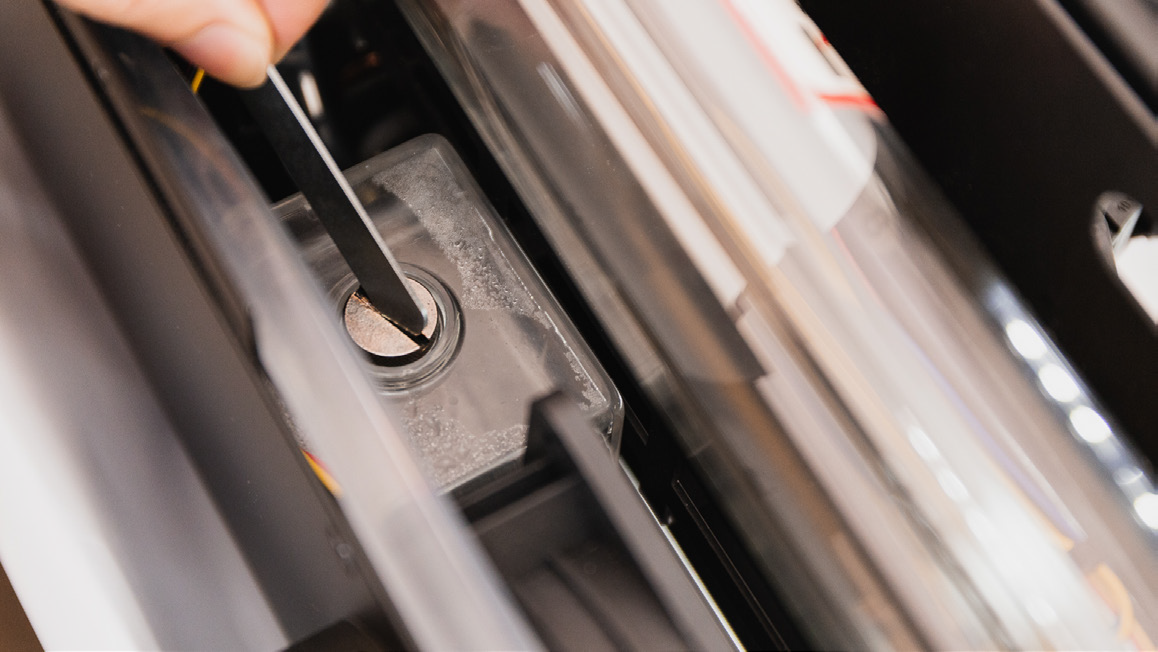

3.2. Obriu el dipòsit d'aigua amb la clau petita

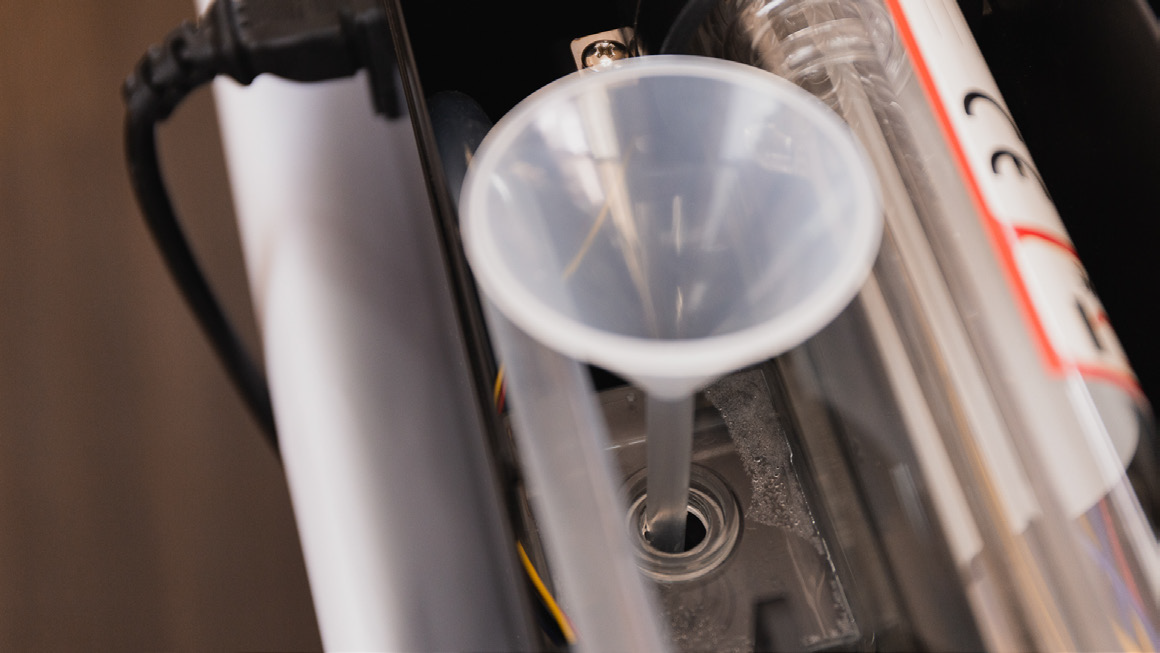

3.3. Ompliu el dipòsit amb un embut. Vigileu atentament el nivell de l'aigua per evitar que es vessi. Si us plau, utilitzeu aigua pura o aigua filtrada.

3.4. Comproveu el nivell d'aigua. Panell tàctil > Manteniment > Bomba. L'aigua del dipòsit s'introduirà al sistema de refrigeració. Repetiu 3.3 i 3.4 fins que el nivell d'aigua del dipòsit ja no disminueixi.

Les bombolles enganxades al tub làser poden disminuir l'eficiència de la refrigeració. Es recomana omplir el dipòsit d'aigua en més d'un 80% per disminuir la generació de bombolles.

3.5. Tanqueu el tap de la bomba d'aigua. Si us plau ajustar amb els dits el tap de la bomba en cas de qualsevol dany al dipòsit.

4. Instal·lació del programari

4.1. Descarregueu la darrera versió de Beam Studio. Podeu descarregar-lo des del lloc web oficial de FLUX.

Windows： Descarregueu la versió adequada per al tipus de sistema.
Per comprovar el tipus de sistema, feu clic amb el botó dret a la icona "Aquest equip" > "Propietats" > i busqueu "Tipus de sistema". Descarregueu la versió x86 per a un sistema de 32 bits i la versió x64 per a un sistema de 64 bits.

MacOS： Obriu el fitxer descarregat i arrossegueu la icona de Beam Studio a la carpeta del costat.
Cerqueu i executeu Beam Studio a la carpeta "Aplicació".

4.2. Configuració inicial. Obriu Beam Studio des de l'escriptori o la carpeta d'aplicacions.
La configuració d'idioma apareixerà en la primera execució.
Seleccioneu Català > FLUX Beambox / Beambox Pro.

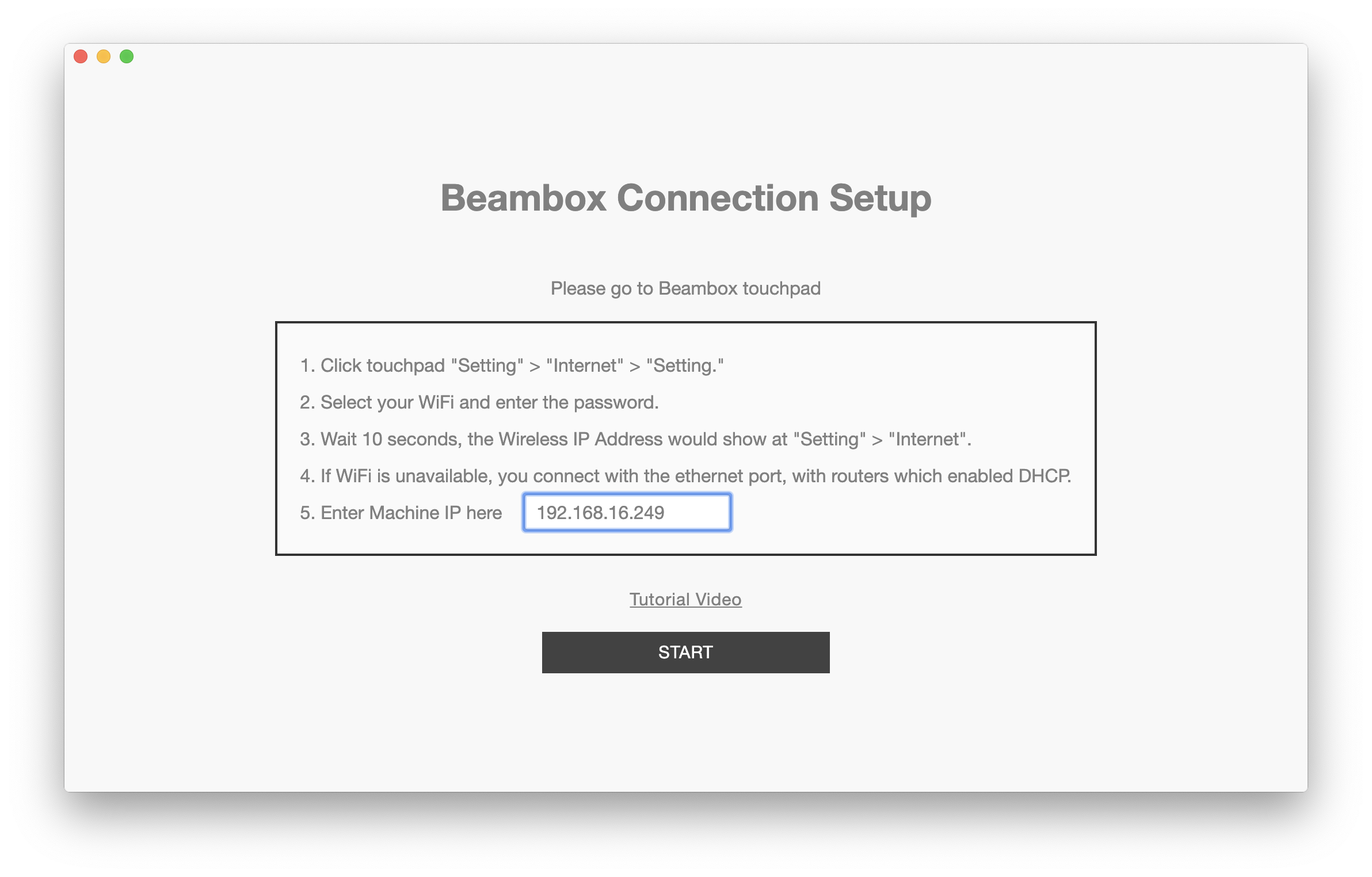

4.3. Introduïu l'adreça IP. Introduïu l'adreça IP que es mostra a la pàgina Xarxa del panell tàctil al programari. A continuació, feu clic a Iniciar.

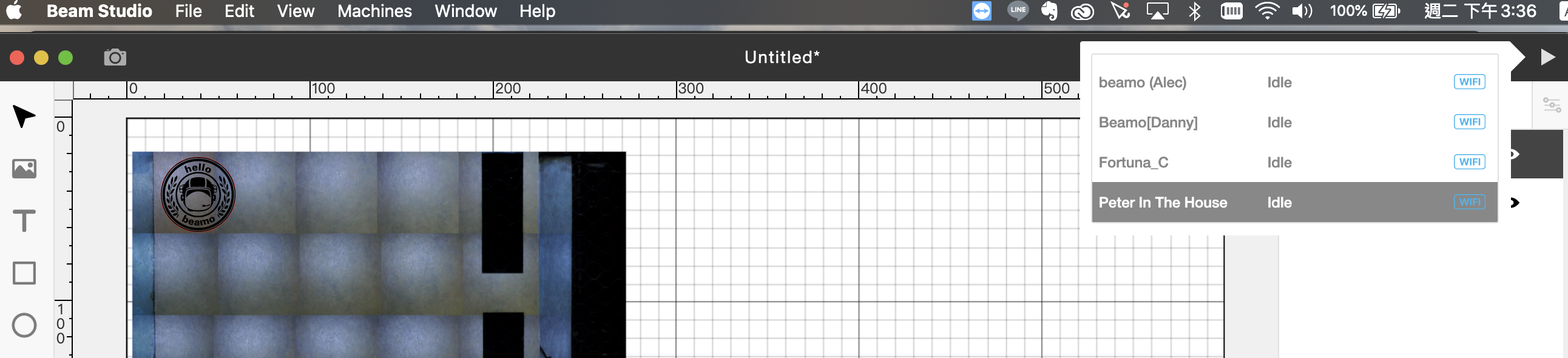

4.4. Comproveu la connexió de la màquina

Aneu a Menú > Màquina o feu clic a la icona de la càmera a la cantonada inferior esquerra per comprovar si el
nom de la màquina es pot trobar. A cada màquina se li assignarà un nom aleatori; podeu canviar-lo més endavant. Si no podeu trobar la màquina al Menú, comproveu Resolució de problemes: Problema de connexió.

💡Si s'ha omès la finestra de configuració inicial, feu clic a menú > Màquina > Configuració de la màquina

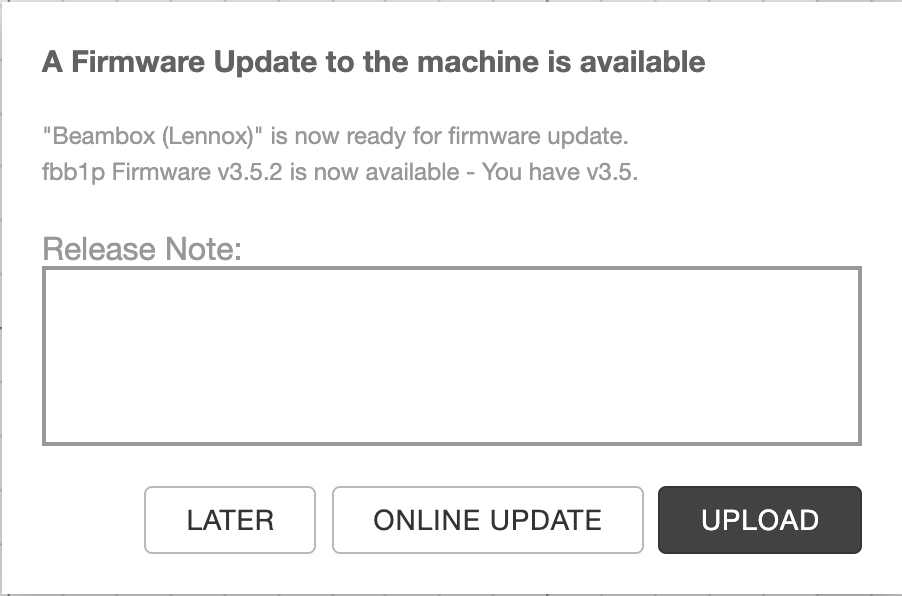

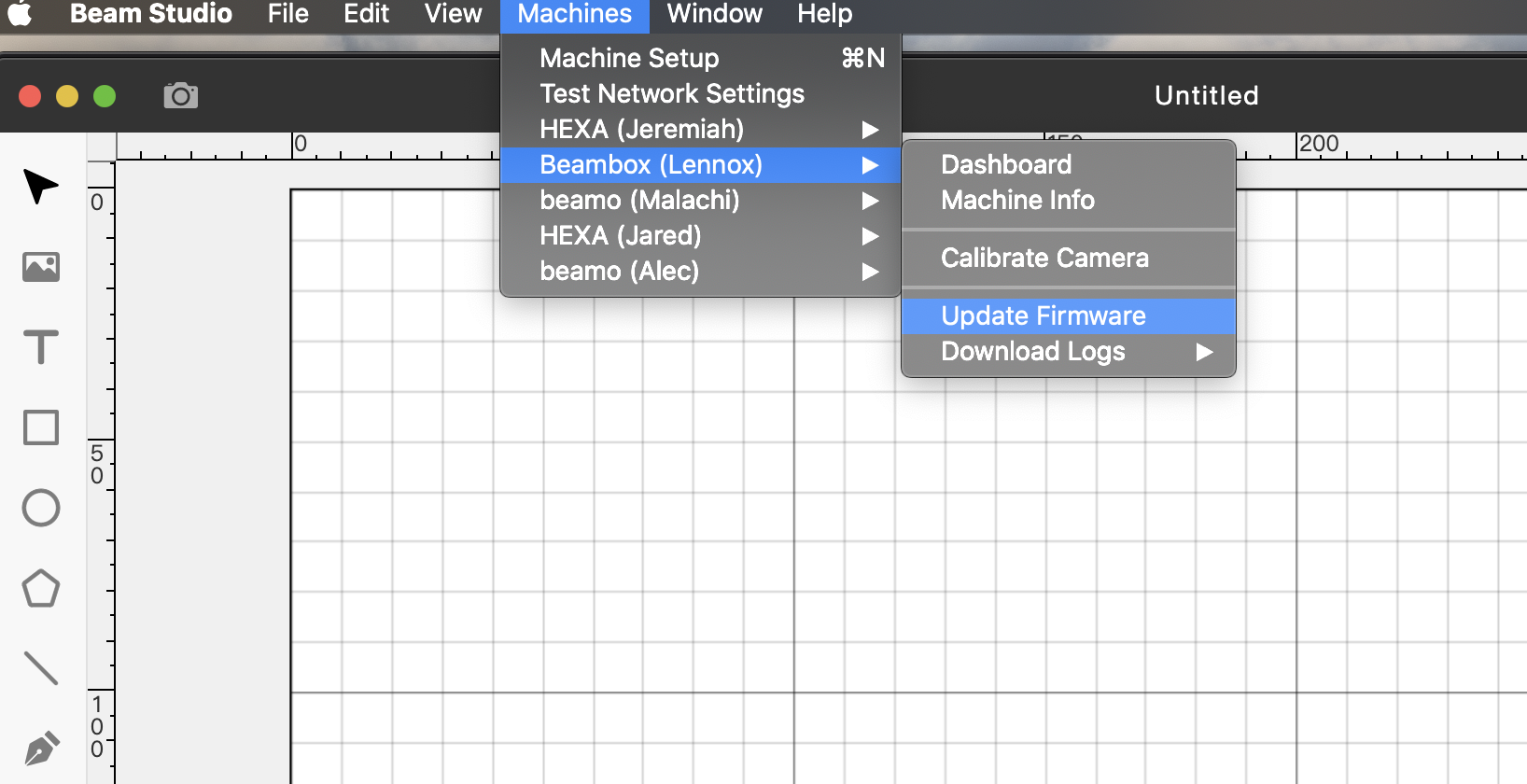

4.5. Actualitza el firmware

Seleccioneu Beam Studio > Màquina > (la vostra màquina) > Actualitza el firmware per actualitzar el firmware a la versió més recent.

Podeu triar una actualització en línia o carregar el firmware més recent descarregat del lloc web.

5. Primera tasca

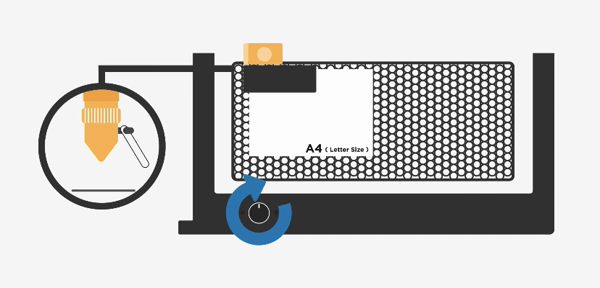

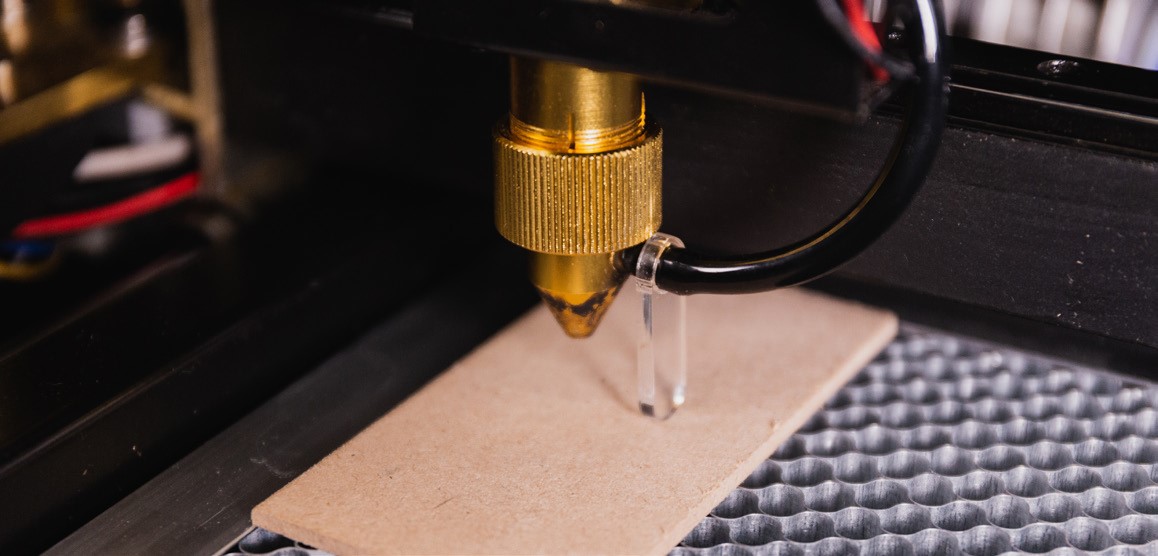

5.1. Ajusta l'enfocament

Engegueu la sonda d'enfocament cap avall.

Gireu el botó d'ajust de nivell per moure la plataforma amunt i avall. Feu que la superfície de la peça de treball toqui lleugerament l'extrem de la sonda perquè l'alçada estigui en el focus correcte. A continuació, retraieu el focus quan s'hagi fet l'ajust.

Comproveu l'enfocament abans de cada tasca; gireu el botó d'ajust de nivell.

La sonda ha de tocar amb precisió la superfície del material.

En circumstàncies sense la sonda d'enfocament, per assegurar-vos que l'objecte està enfocat, podeu utilitzar "monedes d'un quart de dòlar dels EUA *6" o "0,5 euros *5", que haurien de ser equivalents a 12 mm (distància d'enfocament). També són viables altres objectes propers a aquest número.

Si la sonda està trencada, descarregueu el fitxer dxf aquí i feu-ne una vosaltres mateixos. Recomanem utilitzar acrílic de 3 mm per al tall.

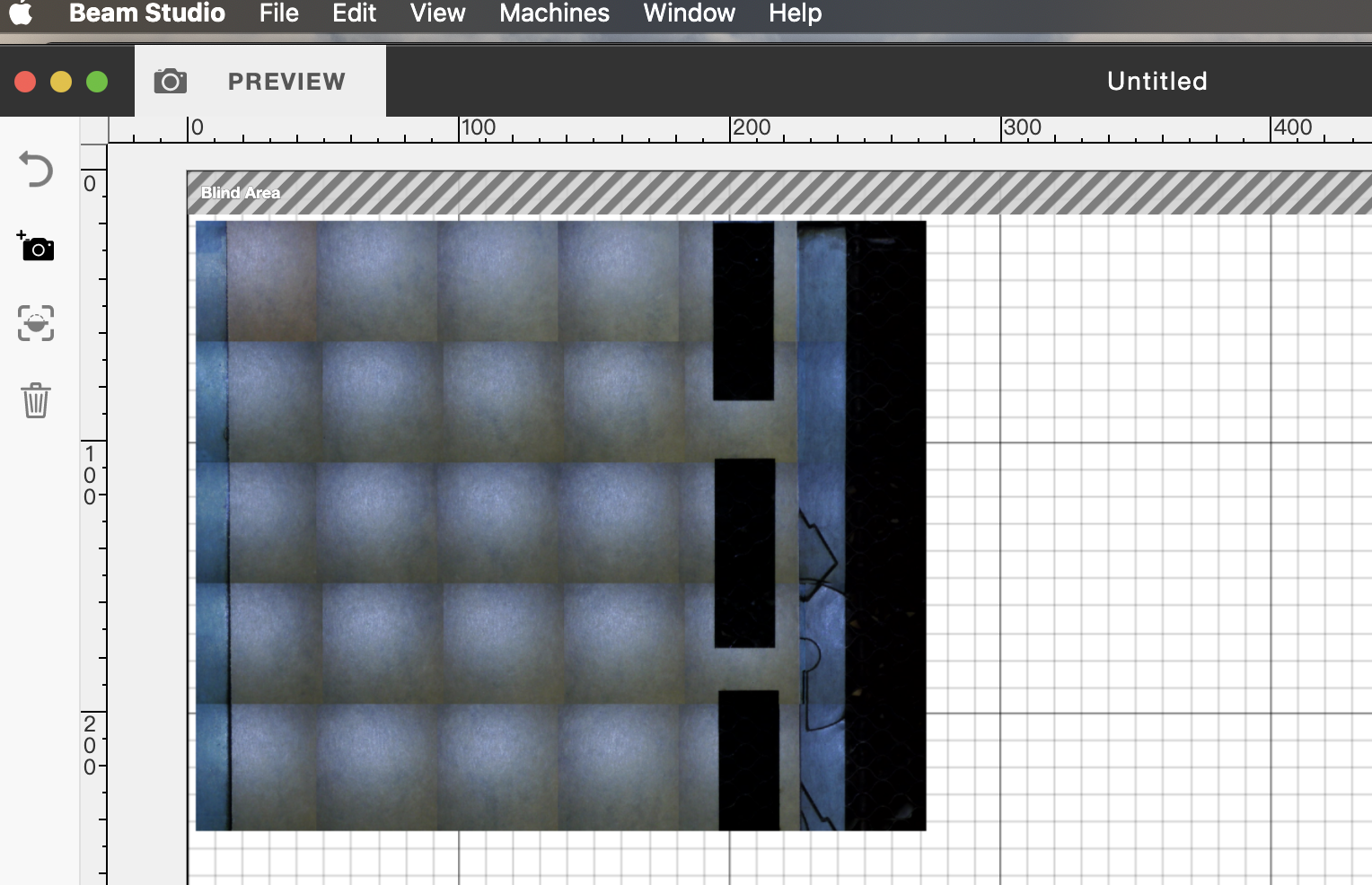

5.2. Previsualització de la càmera

Assegureu-vos d'haver completat 「2-6-2 Calibratge de la càmera」abans de la previsualització de la càmera.

Després del calibratge, feu clic a  i seleccioneu la vostra màquina. Comenceu a previsualitzar quan el cursor es converteixi en . Feu un sol clic en una ubicació específica o arrossegueu una àrea per previsualitzar l'àrea de treball.

Feu clic a  de nou o premeu ESC per sortir del mode de previsualització.

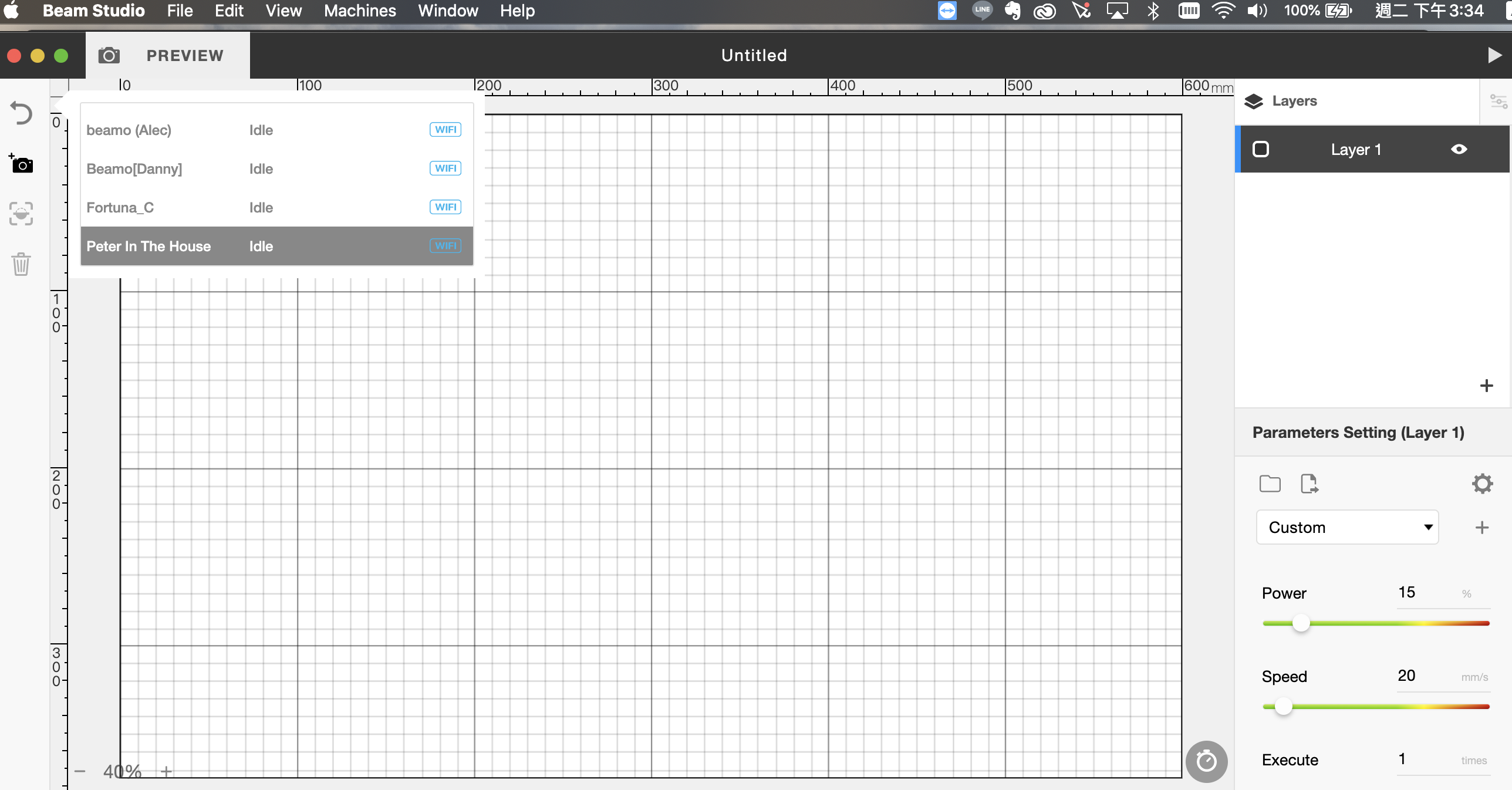

▲ Feu clic a  i seleccioneu la vostra màquina.

Feu clic a「」per finalitzar el mode de previsualització.

feu clic a「」per eliminar el resultat de la previsualització.

▲ Feu un sol clic o arrossegueu una àrea

Si no podeu trobar la màquina al Menú, comproveu Resolució de problemes: Problema de connexió.

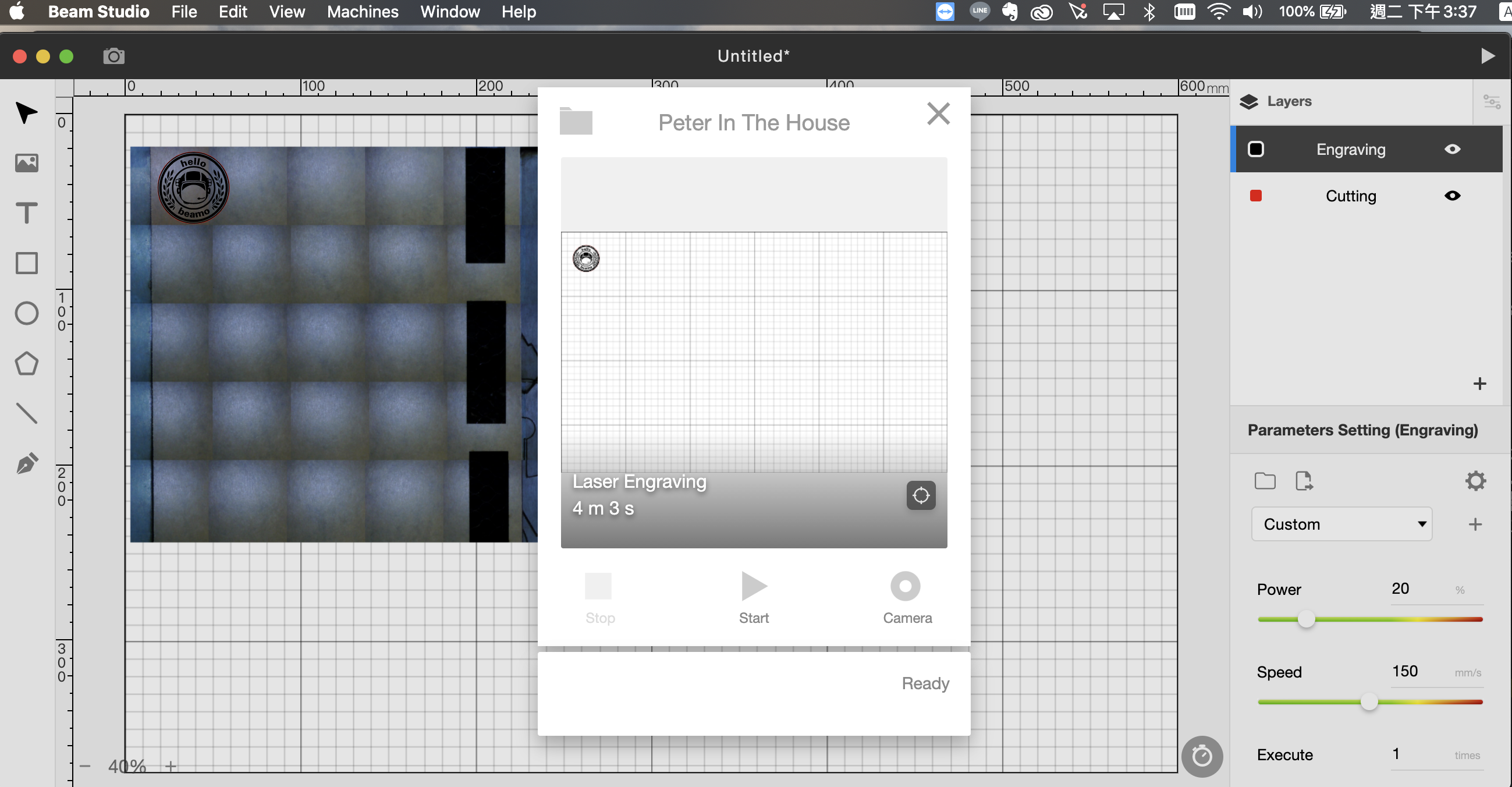

5.3 Importeu el fitxer de prova. Feu clic al menú > Fitxer > Mostres > Exemple de beamo o Beambox.
Feu clic a Exportar, seleccioneu la vostra màquina i feu clic a Inicia per començar la tasca.

▲ Importeu el fitxer de prova

▲ Premeu 「Vés」per triar la vostra màquina

▲ Premeu 「Inicia」per començar la prova

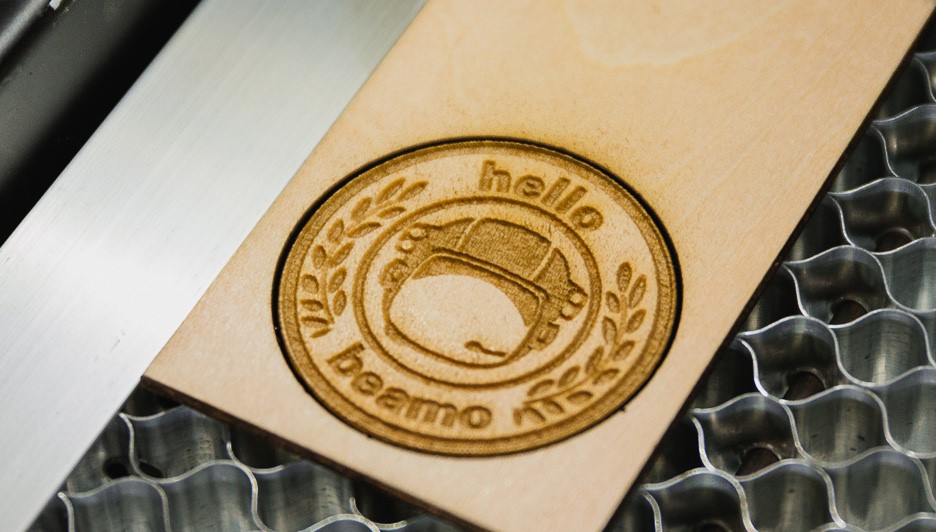

5.4 Resultat del gravat

Si el resultat és massa clar o borrós, comproveu si l'enfocament és correcte.

Ii l'enfocament és correcte però el resultat és deficient, si us plau, torneu a comprovar el camí òptic. Consulteu "5-6 Ajustament del camí òptic".

Si la posició del resultat varia amb la previsualització de la càmera, si us plau, torneu a comprovar l'enfocament o consulteu "Problema d'alineació de la càmera".
