#904 Error en tornar a la posició inicial

A causa de la complexitat de la causa darrere de #904, és important tenir en compte que llegir aquest article pot no proporcionar una solució immediata al vostre problema. No obstant això, seguint acuradament els passos següents, recollireu informació valuosa que pot ajudar els vostres distribuïdors o el suport tècnic de FLUX a identificar el problema de manera més eficaç. Això, al seu torn, reduirà el temps total necessari per a la resolució d'incidències.

Desactiveu el mode rotatori:

Hi ha hagut casos en què els usuaris s'han oblidat d'apagar el dispositiu rotatori i s'ha produït un error d'inici de posició.

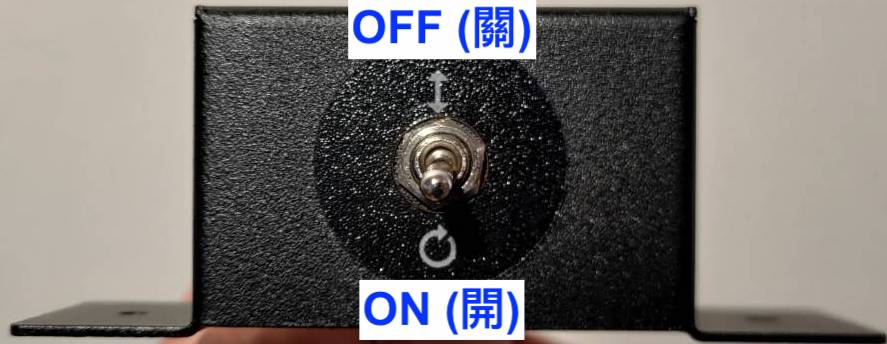

Si heu estat utilitzant un complement rotatori, desactiveu-lo canviant l'interruptor a la posició ( ↕ ) .

Pas 0 - Utilitzeu la llista de comprovació mentre seguiu els passos:

Aquesta llista de comprovació s'utilitzarà per registrar totes les accions que heu realitzat en aquest article.
Després de completar la llista de comprovació, imprimiu-la per desar-la com a PDF i envieu-la al vostre distribuïdor o al suport de FLUX si cal. Aquesta serà informació útil perquè puguem solucionar problemes i delimitar el problema.
Consulteu l'enllaç: 6-7 #904 Llista de comprovació d'error de posició inicial (sèrie Beambox)

Pas 1 - Comproveu si el capçal làser està físicament encallat:

• Apagueu la màquina i desconnecteu el cable d'alimentació.
• Moveu manualment el capçal làser cap als quatre cantons.
  (*S'utilitza un HEXA per demostrar el comportament al vídeo.)

Determineu el vostre resultat i la propera acció a realitzar:

Pas 1.1 - Lubricar els rails:

• Si us plau, consulteu les instruccions de l'enllaç següent per lubricar els rails.
  [5-6 Lubricació]
• Després de lubricar, intenta moure el capçal làser de nou i comprova si es pot moure com al Pas 1.
  (*S'utilitza un HEXA per demostrar el comportament al vídeo.)

Determineu el vostre resultat i la propera acció a realitzar:

Pas 2 - Excloure la possibilitat de problemes de firmware:

De vegades, el problema de posicionament pot ser causat per una instal·lació incorrecta del firmware.
Restablir el sistema és una manera senzilla i ràpida de solucionar el problema de posicionament.

• En primer lloc, proveu de restablir la configuració de la placa base.
  (Màquina > Configuració de maquinari > Restablir la configuració de la placa base)



• A continuació, intenta restablir a la configuració de fàbrica. (Màquina > Restablir a la configuració de fàbrica)


• Finalment, actualitza al firmware més recent i intenta el posicionament de nou.
  (Màquina > Actualitza al firmware més recent) o pots utilitzar Beam Studio per actualitzar. (Link)


Determineu el vostre resultat i la propera acció a realitzar:

Pas 3 - Comprova el comportament de la teva màquina quan fa el homing:

Si us plau, encén la màquina i prem "Mantenir" per iniciar el homing i determina quin comportament és similar al de la teva màquina i actua en conseqüència.

Pas 4 - Reformatar la targeta SD:

De vegades, si el sistema operatiu de la targeta SD està corromput, el problema de posicionament inicial no es resoldrà restablint i actualitzant el firmware. S'haurà de reescriure completament reformatant la targeta SD.

• Si us plau, consulteu les instruccions de l'enllaç següent per reformatar la vostra targeta SD.
  [7-5 Beambox - Reformatar la targeta SD]

Determineu el vostre resultat i la propera acció a realitzar:

Pas 5 - Canviar el DriverIC:

El DriverIC és un component de la placa base/placa mare i s'utilitza per controlar el motor per tal de fer que el capçal làser es mogui en diferents direccions. En aquest pas, haurem de comprovar si el problema de posicionament inicial és causat pel DriverIC.

1. Apagueu la màquina.
2. Obriu la coberta lateral per trobar la placa base. Si us plau, consulteu l' article on s'explica com obrir la coberta.
3. Desconnecteu el DriverIC de l'eix X. Si us plau, consulteu el diagrama.
   (Assegureu-vos de recordar quin IC és per a cada eix originalment)
4. Desconnecteu el DriverIC de l'eix Y. Si us plau, consulteu el diagrama.
5. Intercanvieu els dos DriverICs i assegureu-vos que la direcció sigui la mateixa que al diagramaa.
6. Engegueu la màquina i intenteu fer l'homing de nou.

Demostració:

(Aquest vídeo mostra com intercanviar els ICs de l'eix X i l'eix Y.)

Determineu el vostre resultat i la propera acció a realitzar:

Pas 6 - Comproveu els interruptors de límit:

Un interruptor de límit s'utilitza per aturar el capçal làser quan arriba al final.
Els problemes d'homing poden ser causats per un interruptor de límit defectuós, cosa que farà que el capçal làser no s'aturi o s'aturi massa aviat.

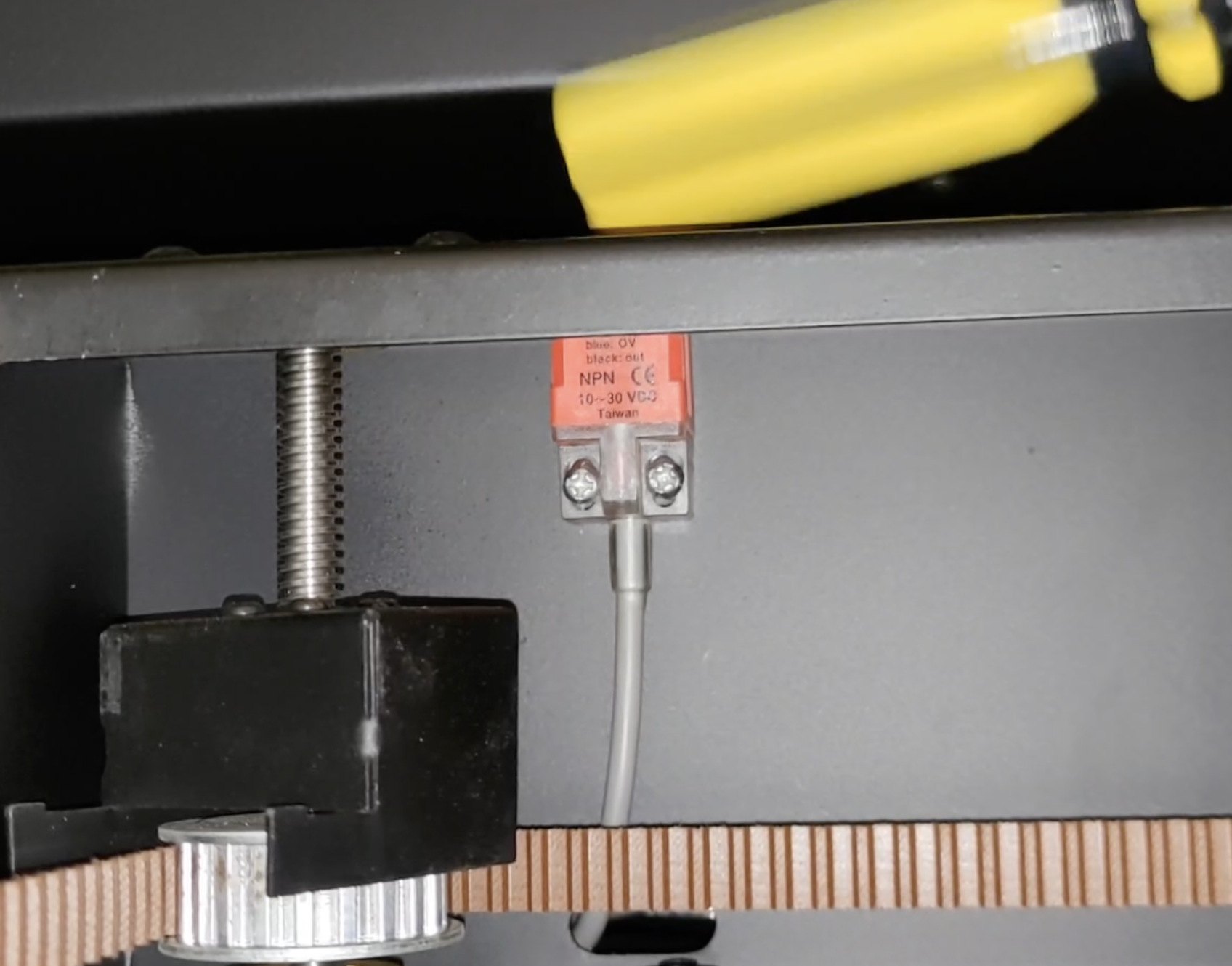

• Si us plau, mireu el vídeo a continuació per comprovar si les icones de l'interruptor de límit reaccionen correctament quan s'acosta un tornavís.
  • Metall s'acosta = LED vermell APAGAT = icona tancada
  • Metall s'allunya = LED vermell ENCÈS = icona oberta


Determineu el vostre resultat i la propera acció a realitzar:

Pas 7 - Comproveu la anivellació de l'eix X:

• Consulteu l'enllaç a continuació per saber com provar i ajustar la anivellació de l'eix X.
  Assegureu-vos que la politja/roda no estigui fluixa, tal com es mostra al final del vídeo.
  [5-29 Ajust de la anivellació de l'eix X]

Determineu el vostre resultat i la propera acció a realitzar:

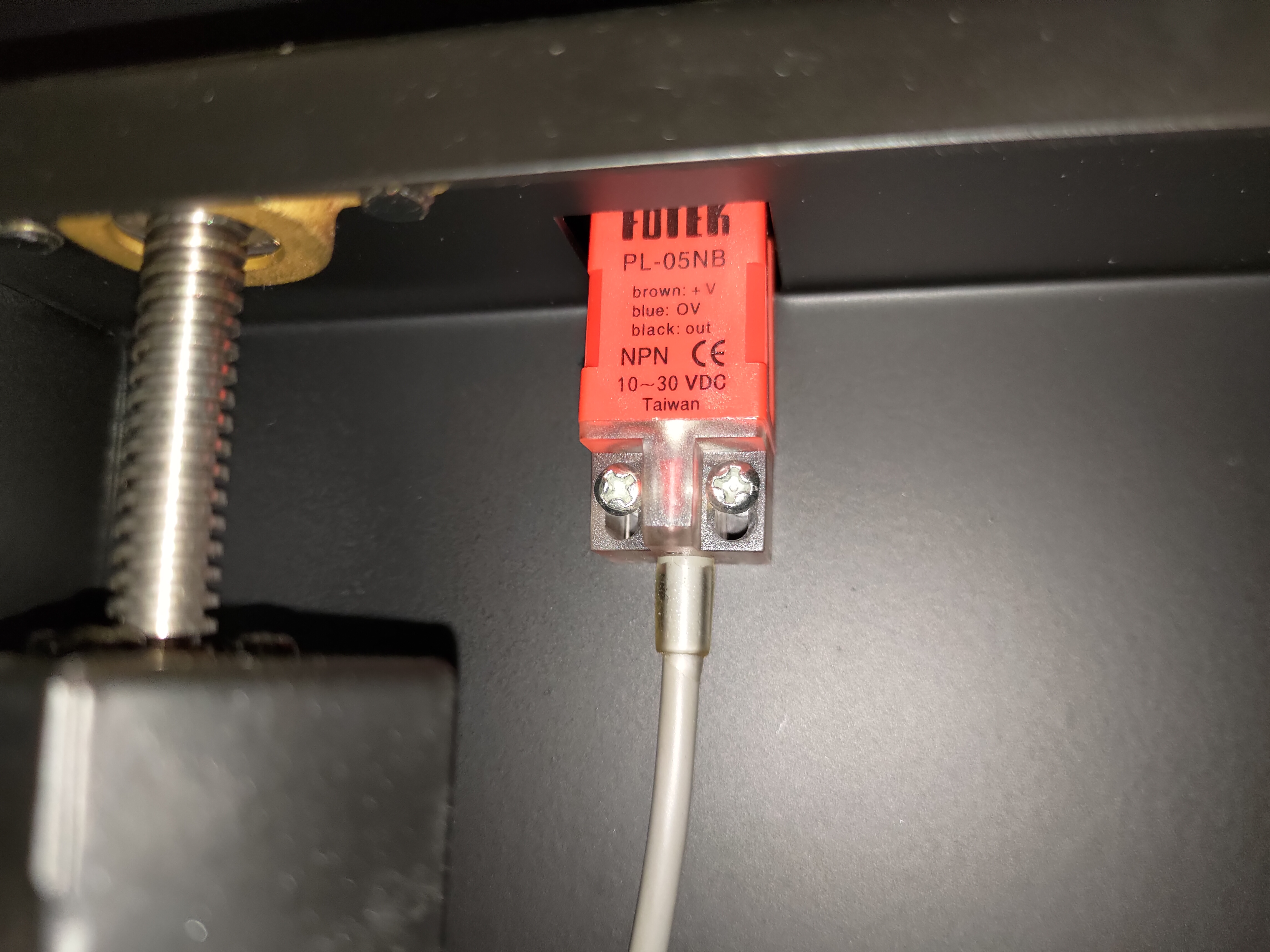

Pas 8 - Ajust de l'interruptor de límit de l'eix Y:

És possible que l'àrea de detecció de l'interruptor de límit no sigui suficient a causa de la posició massa alta o baixa.

• Si us plau, primer feu una foto per registrar la posició original de l'interruptor.



• Si us plau, afluixeu una mica aquests dos cargols i empenyeu-lo cap amunt i intenteu tornar a casa.



• Si empènyer cap amunt no ajuda, intenteu empènyer-lo cap avall i intenteu tornar a casa de nou.



• Si empènyer cap avall no ajuda, intenteu moure'l al centre i intenteu tornar a casa de nou.


Determineu el vostre resultat i la propera acció a realitzar:

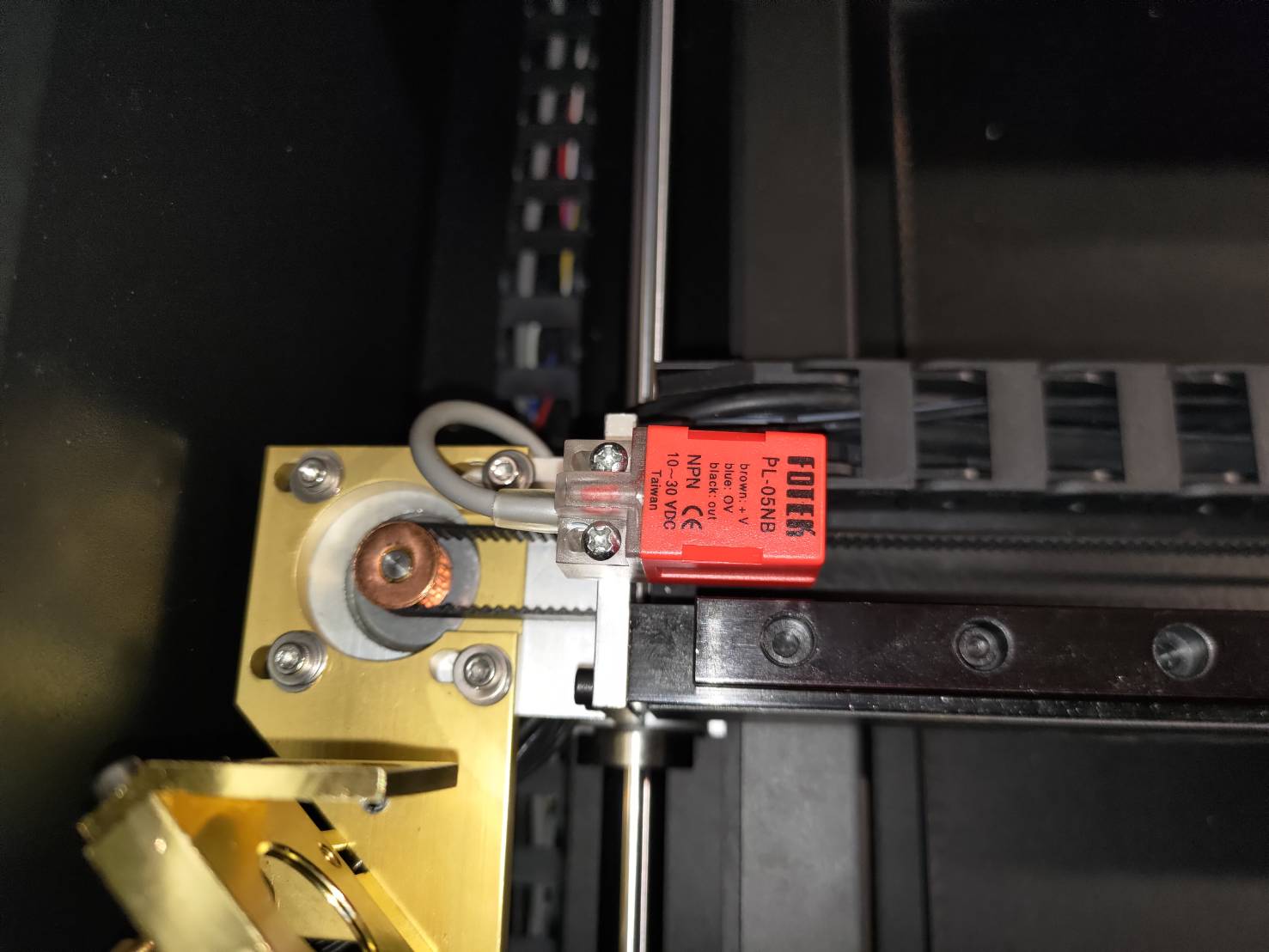

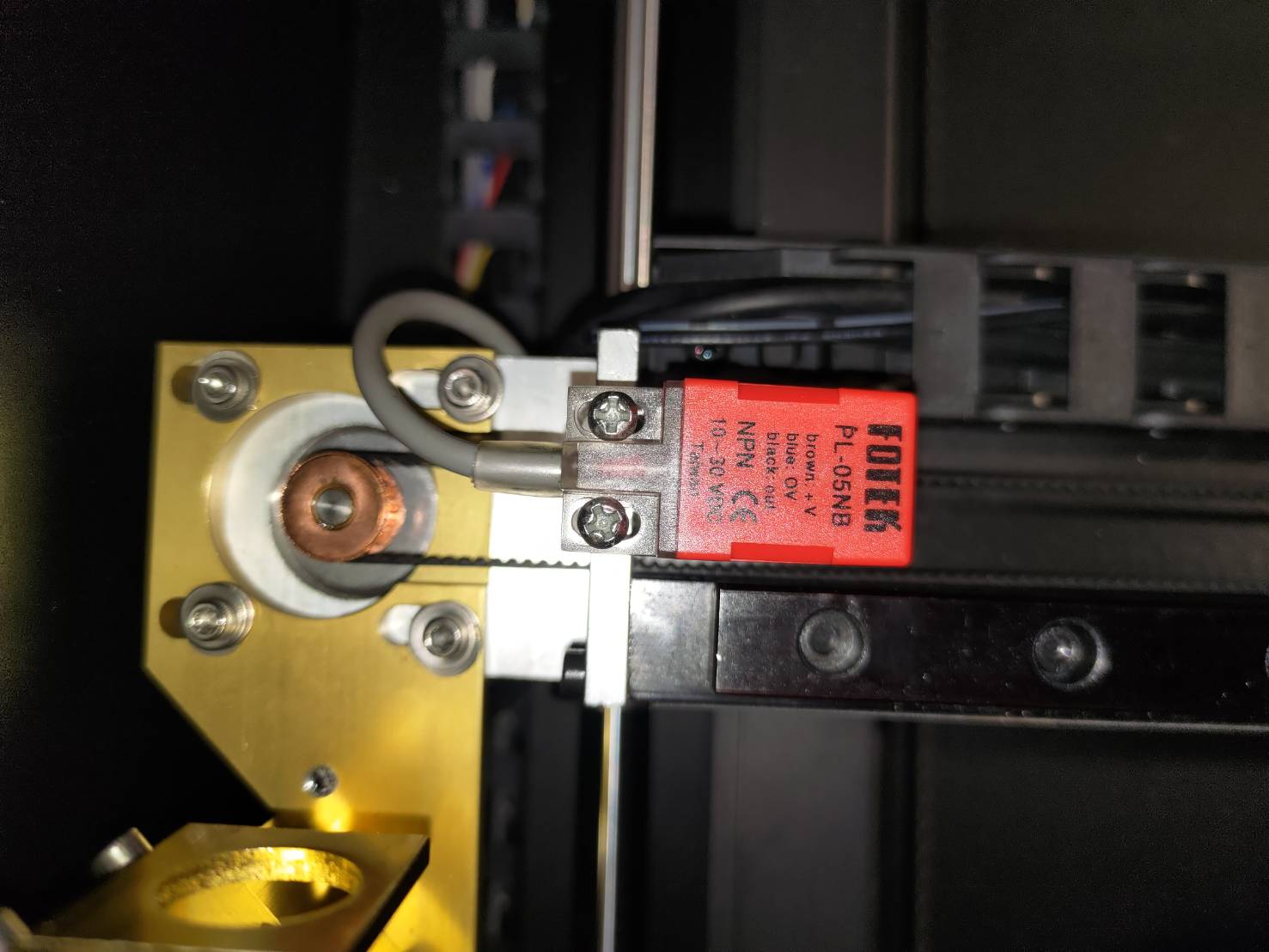

Pas 8.1 - Ajust de l'interruptor de límit de l'eix X:

• L'àrea de detecció de l'interruptor de límit pot no ser suficient a causa de la posició incorrecta.
  Si us plau, primer feu una foto per registrar la posició original de l'interruptor.


• Si us plau, afluixa una mica aquests dos cargols i empeny-lo cap a la dreta, després intenta tornar a la posició inicial.



• Si empènyer-lo cap a la dreta no ajuda, intenta empènyer-lo cap a l'esquerra i torna a intentar tornar a la posició inicial.



• Si empènyer-lo cap a la dreta no ajuda, intenta moure'l al centre i torna a intentar tornar a la posició inicial.

Determineu el vostre resultat i la propera acció a realitzar:

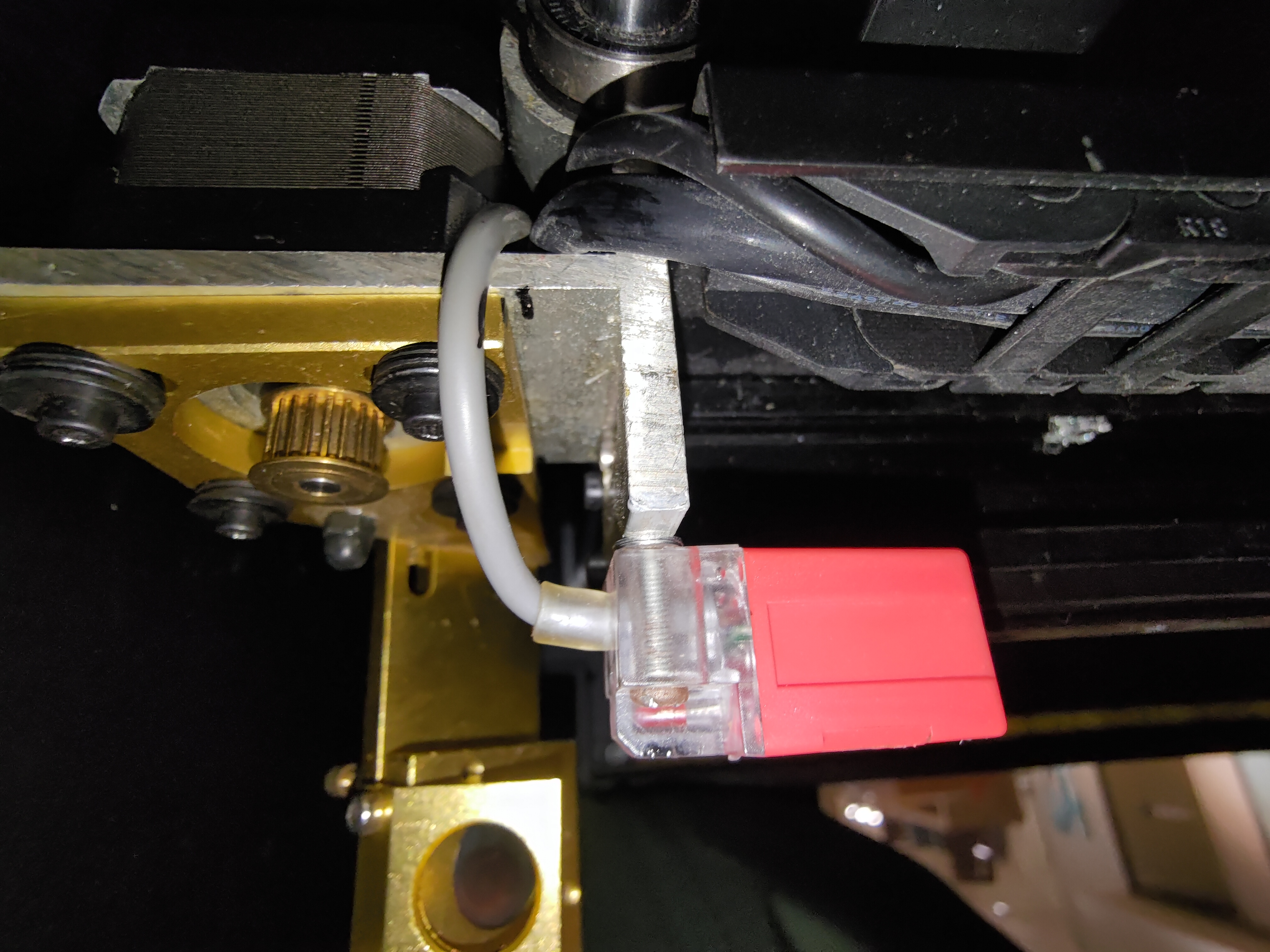

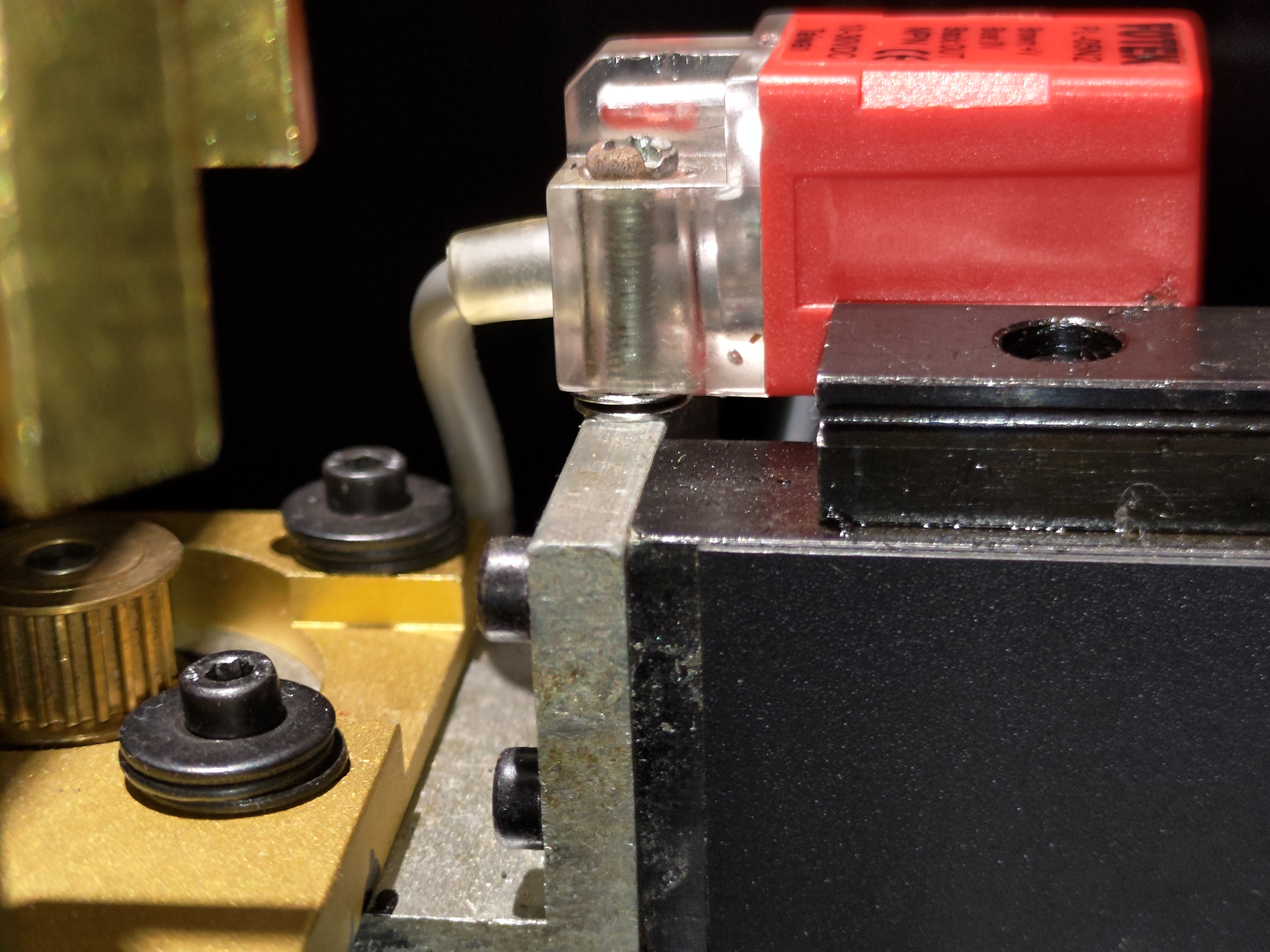

Pas 8.2 - Afegeix espaiadors/volanderes sota l'interruptor de límit de l'eix X:

L'àrea de detecció de l'interruptor de límit pot no ser suficient a causa de la posició massa baixa.

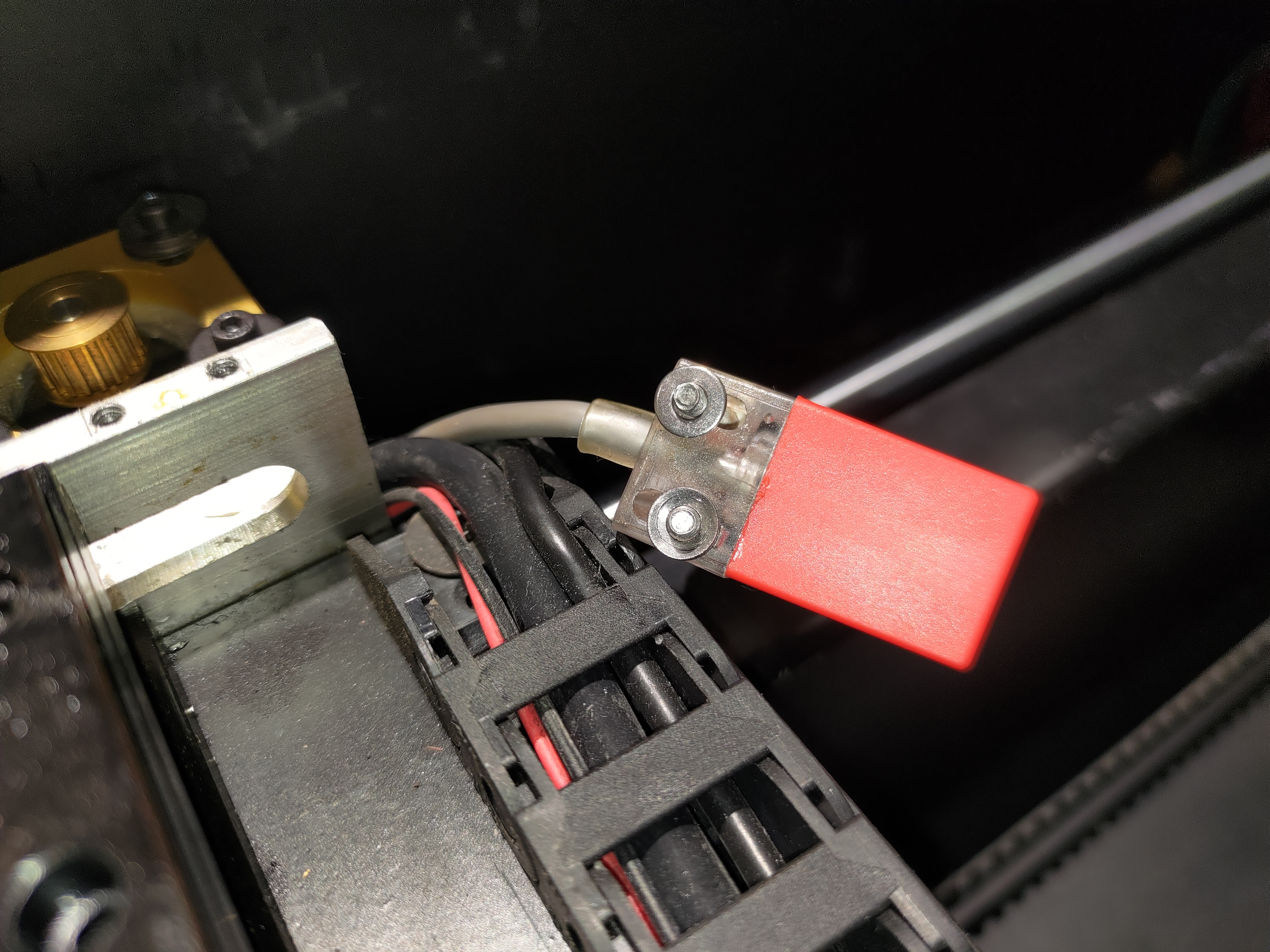

• Treu l'interruptor i afegeix un o dos espaiadors/volanderes a cada cargol per elevar l'interruptor.

• Intenta tornar a la posició inicial per veure si això funciona.

Determineu el vostre resultat i la propera acció a realitzar:

Pas 9 - Informeu al venedor local o al suport de FLUX:

• Si us plau, segueix les instruccions de l'enllaç a continuació per informar adequadament d'un problema al teu distribuïdor local o al suport de FLUX. [Contacta amb el servei d'atenció al client]
• Assegura't d'haver completat la llista de verificació i deseu-ho com a fitxer PDF perquè pugueu compartir les vostres accions.

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la teva màquina en aquest article, serà necessària per compartir-la amb el distribuïdor o el suport de FLUX.
