#900 Cooler Off / Fallada del sistema de refrigeració

Descripció:

L'error apareix quan es detecta una velocitat de flux baixa al sistema i la tasca es pausarà.
La velocitat lenta farà que el tub làser funcioni a una temperatura més alta i reduirà la vida útil del tub.

Si us plau, seguiu les instruccions a continuació per solucionar el problema.

---

Possibles causes

El sistema falla (Actualitzeu el firmware, restabliu els valors de fàbrica o torneu a flashejar la targeta SD). El nivell d'aigua a la bomba d'aigua no és suficient. Les mànegues d'aigua estan doblegades, cosa que fa que la velocitat del flux sigui baixa. La bomba d'aigua deixa de funcionar i no pot bombar aigua. El dipòsit d'aigua de la bomba d'aigua té fuites. La placa base/MB/placa mare no funciona correctament i no pot capturar el senyal. El sensor de flux no pot enviar un senyal de la velocitat del flux. El tub làser es va trencar i l'aigua va sortir d'ell. La font d'alimentació de 12V (12V PSU) no funciona correctament. (Menys probable)

---

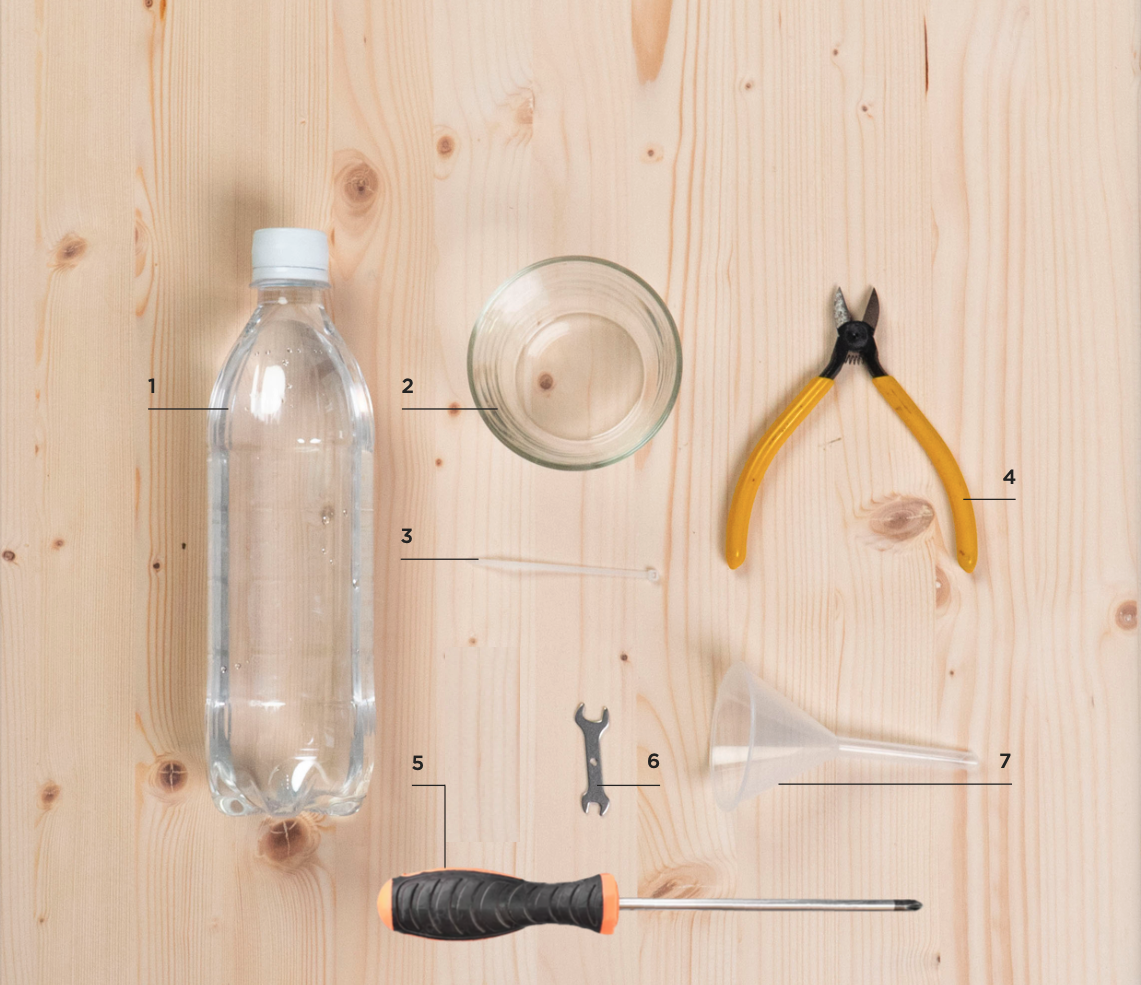

Elements de preparació:

Preparació pròpia:
1｜Aigua destil·lada
2｜Recipient d'aigua
3｜Brides
4｜Alicates diagonals

Inclòs a la caixa d'accessoris:
5｜Tornavís de creu
6｜Clau de doble cap
7｜Embut



---



Pas 1 - Comproveu si l'aigua està al 80% plena:

Si la vostra màquina no té prou aigua, això pot afectar la velocitat del flux perquè sigui més baixa.

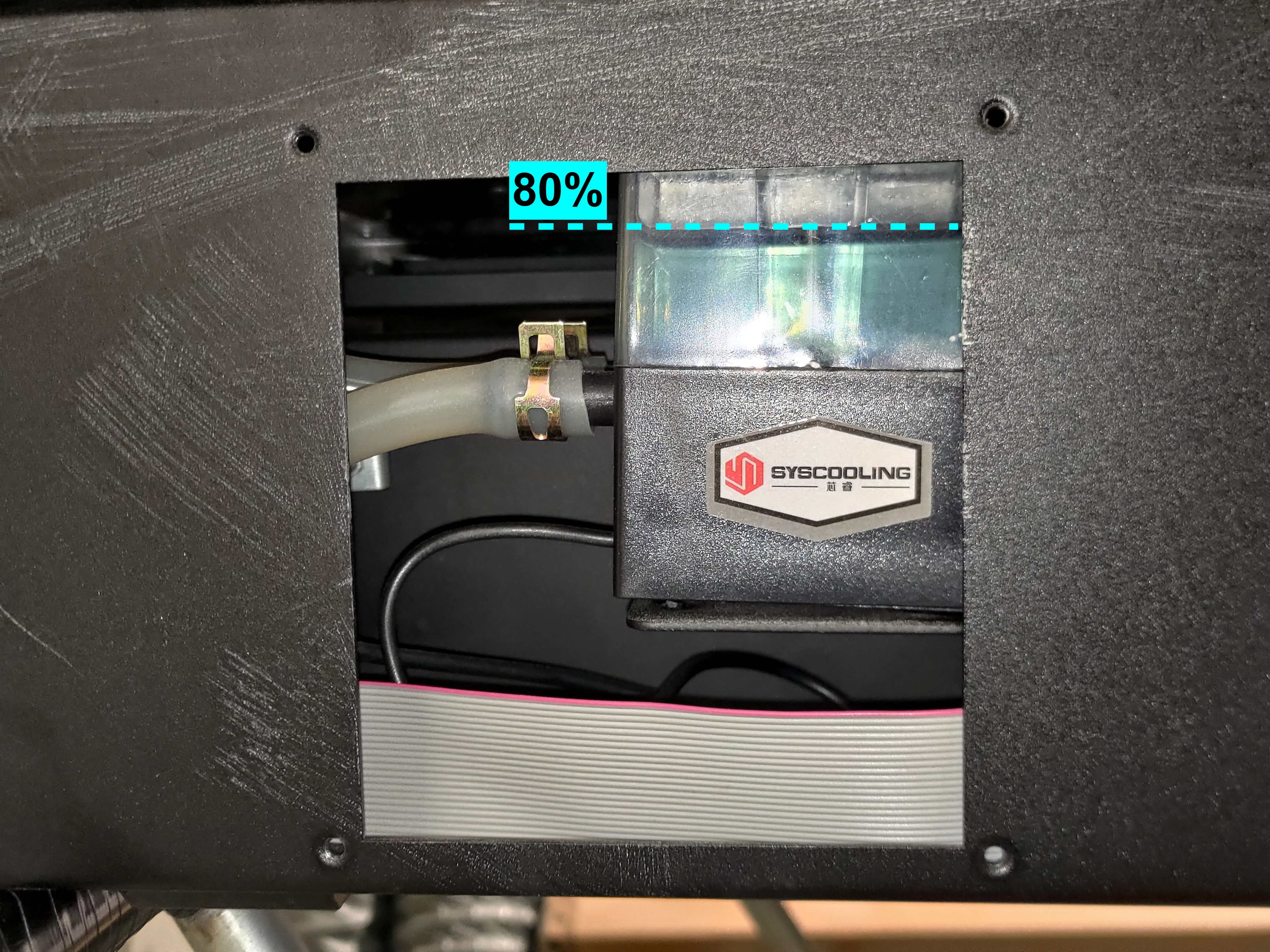

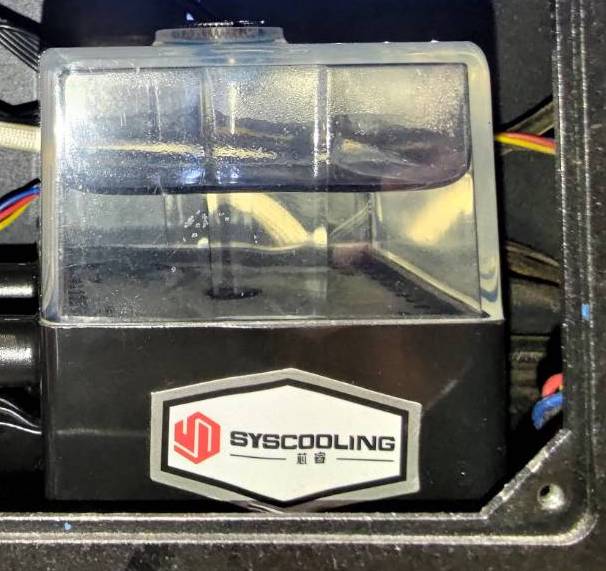

• Obriu la tapa de la bomba d'aigua amb un tornavís de creu i comproveu si l'aigua està 80% plena.

• Comproveu si hi ha alguna fuita a la bomba



Determineu el vostre resultat i la propera acció a realitzar:

Sí, està al 80% plena (sense fuites) >> Aneu al Pas 2 - Comproveu si l'aigua està neta.

No, NO està al 80% plena (sense fuites) >> Aneu al Pas 1.1 - Ompliu l'aigua.

La bomba d'aigua té fuites >> Problema de maquinari: la bomba d'aigua està trencada. >> Si us plau, enregistri un vídeo i vagi a Pas 9 - Informi al distribuïdor local o al suport de FLUX.

---



Pas 1.1 - Ompli l'aigua:

• Si us plau, consulti el vídeo a l'enllaç de sota per afegir més aigua a la bomba.
  [5-5 Manteniment del refrigerador d'aigua]


• Després d'omplir l'aigua, si us plau, comprovi si el problema s'ha resolt executant una tasca aleatòria.



Determineu el vostre resultat i la propera acció a realitzar:

Sí, el problema s'ha resolt.

No, el problema no s'ha resolt >> Vagi a Pas 2 - Comproveu si l'aigua està neta.

---



Pas 2 - Comprovi si l'aigua està neta:

L'aigua bruta afectarà el flux de l'aigua. Asseguri's de tenir aigua neta al sistema.

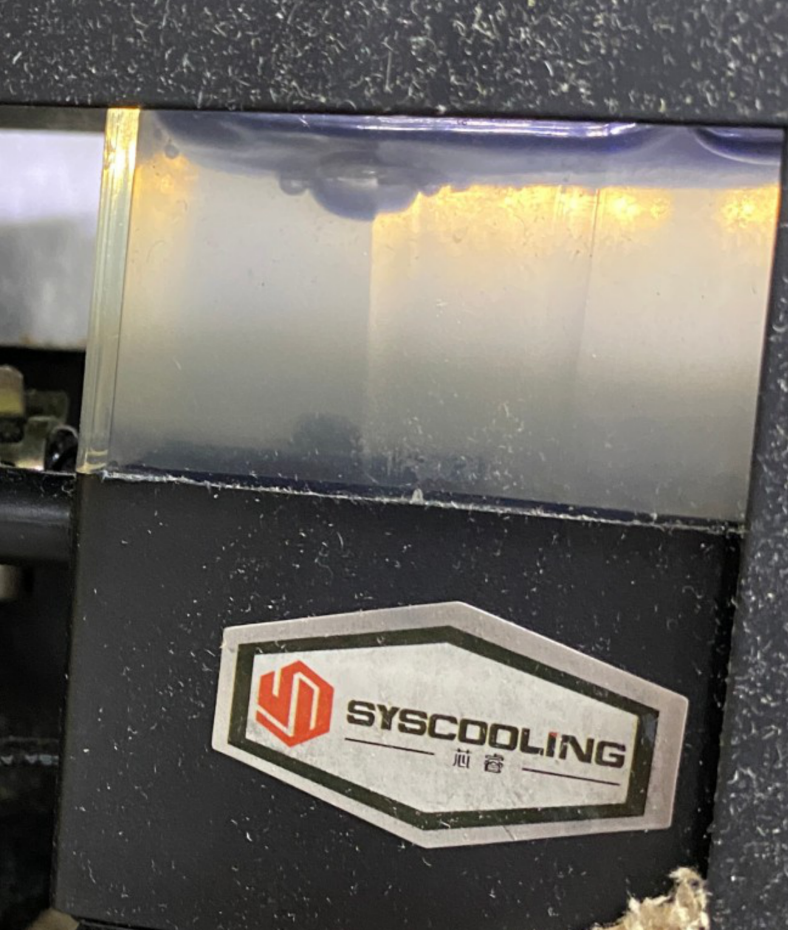

Exemple brut:

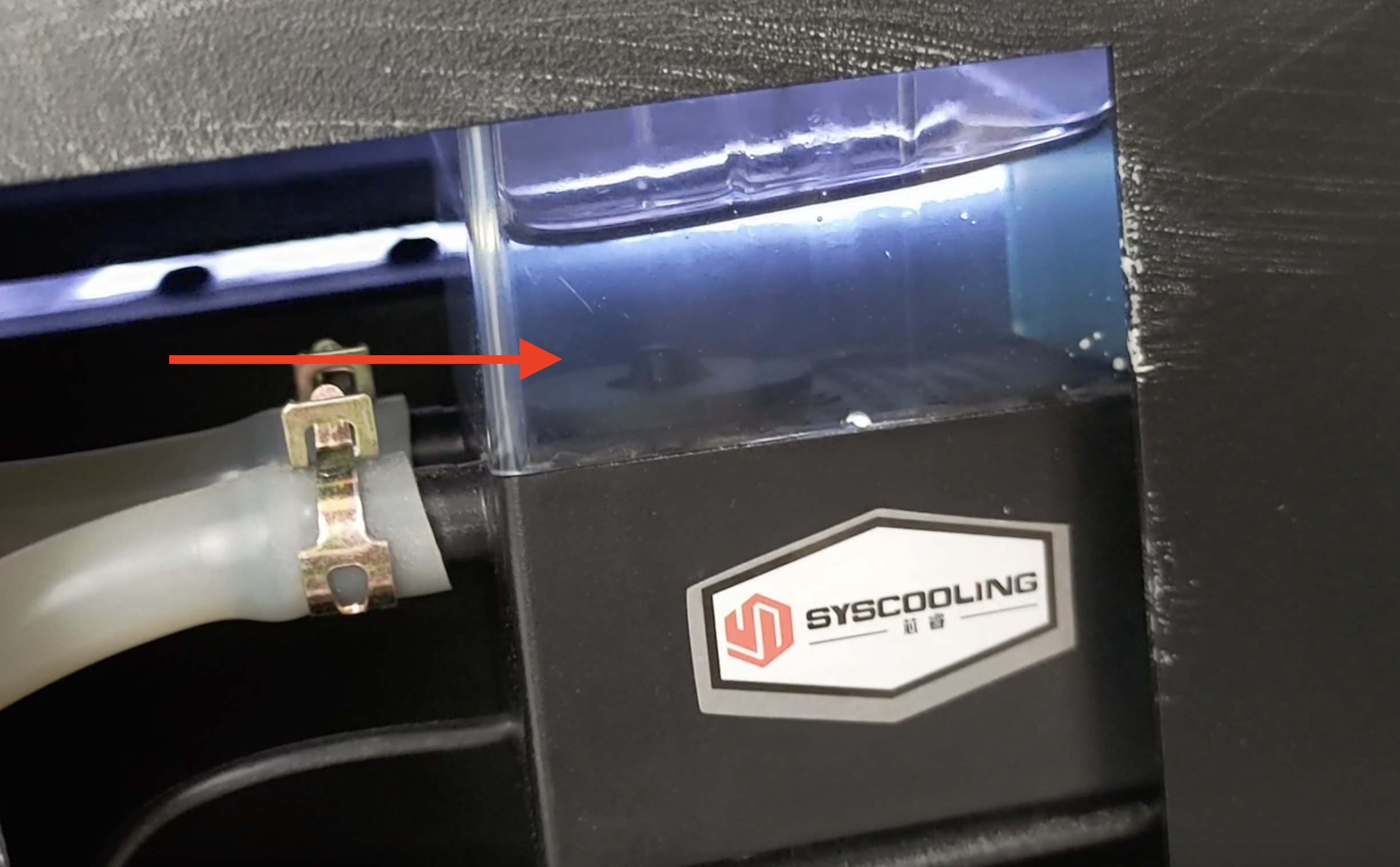

Exemple net:



Determineu el vostre resultat i la propera acció a realitzar:

Sí, està neta >> Vagi a Pas 3 - Provi la velocitat del flux.

No, no està neta >> Vagi a Pas 2.1 - Canviï l'aigua.

---



Pas 2.1 - Canviï l'aigua:

• Si us plau, consulti el vídeo a l'enllaç de sota per canviar l'aigua.
  [5-5 Manteniment del refrigerador d'aigua]

• Després de canviar l'aigua, si us plau, comprovi si el problema s'ha resolt executant una tasca aleatòria.



Determineu el vostre resultat i la propera acció a realitzar:

Sí, el problema s'ha resolt.

No, el problema no s'ha resolt >> Vagi a Pas 3 - Provi la velocitat del flux.

---



Pas 3 - Prova la velocitat del flux:

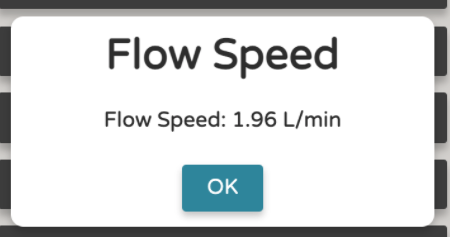

Si us plau, realitzeu una prova de velocitat de flux per comprovar si el valor és normal.
(Panell de la màquina > Màquina > Configuració del maquinari > Prova de velocitat del flux)



Determina el teu resultat i l'acció a prendre:

1.0L/min o superior = Bon valor: L'error #900 encara apareix durant les tasques >> Vés al Pas 8 - Reformata la targeta SD L'error #900 no apareix durant les tasques >> Problema resolt.

0L/min ~ 0.99L/min = Valor dolent: Si aquesta és la teva primera prova >> Vés al Pas 4 - Comprova les mànegues d'aigua Si ja has comprovat les mànegues d'aigua al Pas 4 >> Vés al Pas 5 - Comprova si la bomba d'aigua es pot activar. Si ja has intentat activar la bomba d'aigua al Pas 6 >> Vés al Pas 7 - Torna a connectar el cable del sensor de flux

---



Pas 4 - Comprova les mànegues d'aigua:

Si tens un valor dolent que és més gran que 0L/min i més petit que 1.0L/min, això indica que tot el sistema funciona correctament, però la velocitat del flux és massa baixa i això pot ser causat per mànegues d'aigua doblegades o torçades.

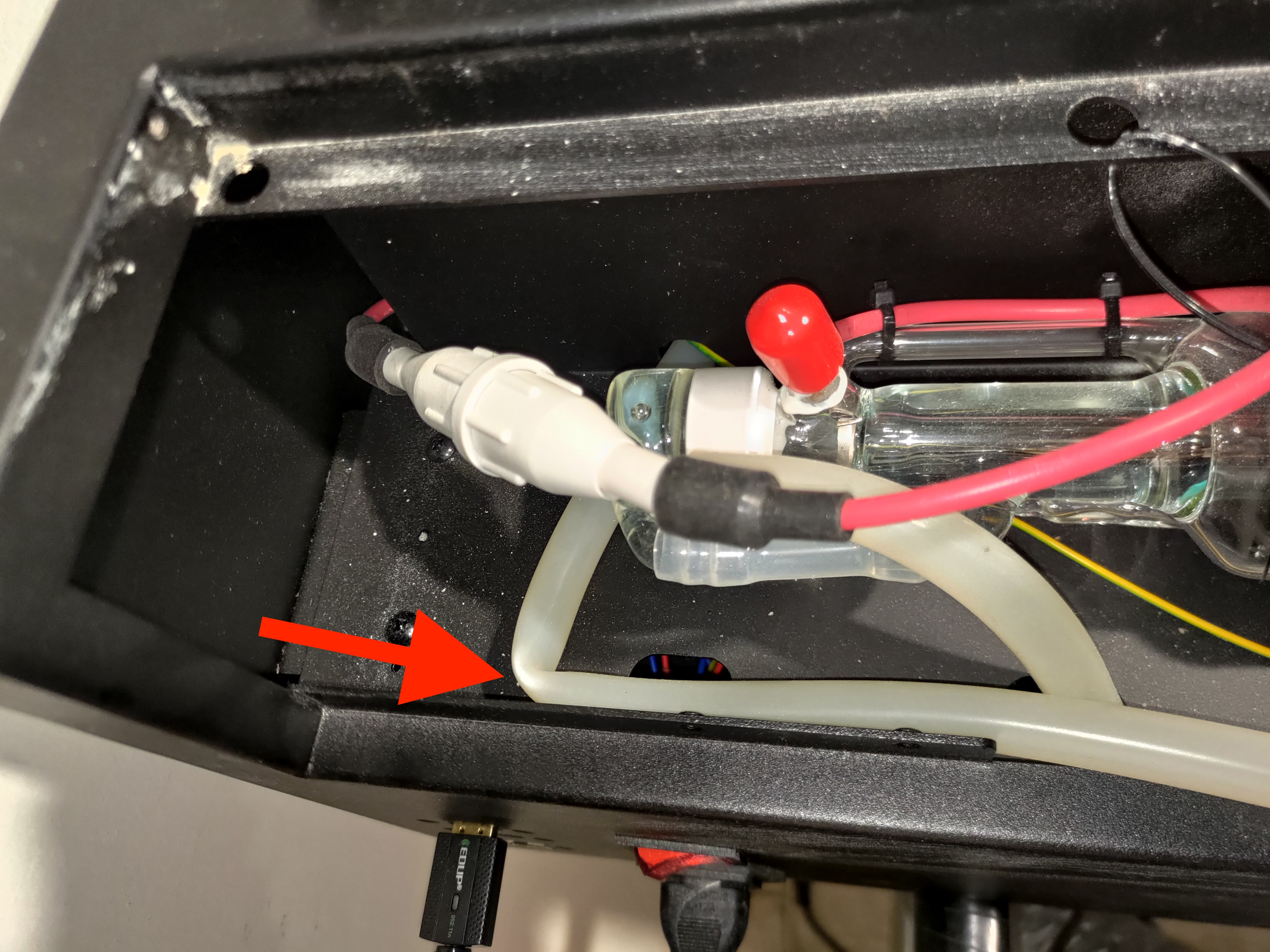

• Mànega doblegada: (Mal exemple)




Hi ha tres llocs on podeu revisar les mànegues d"aigua.
(Si les teves mànegues estan doblegades o torçades, si us plau, intenta ajustar les seves posicions.)

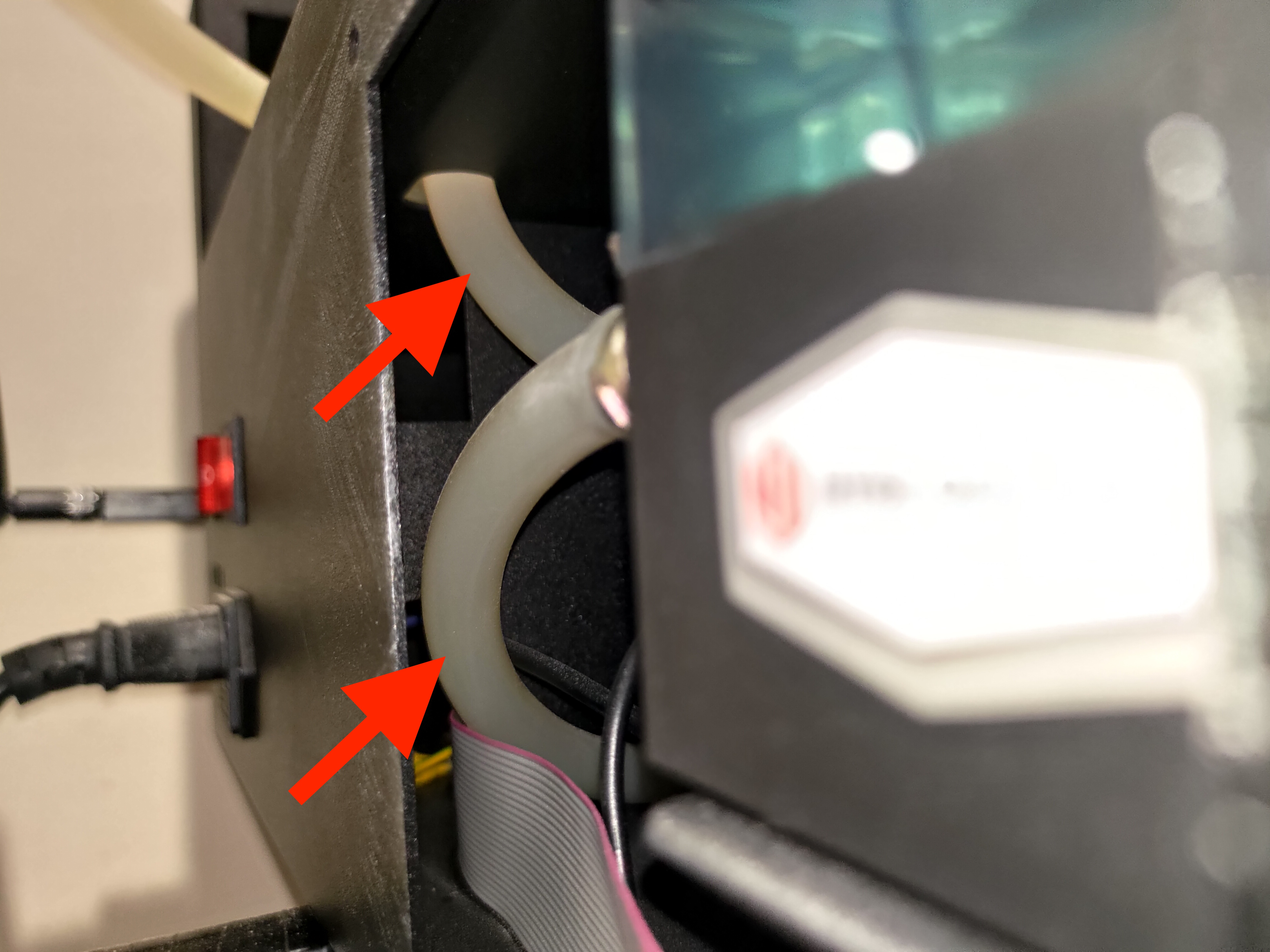

• Ubicació #1 - Bomba d'aigua:

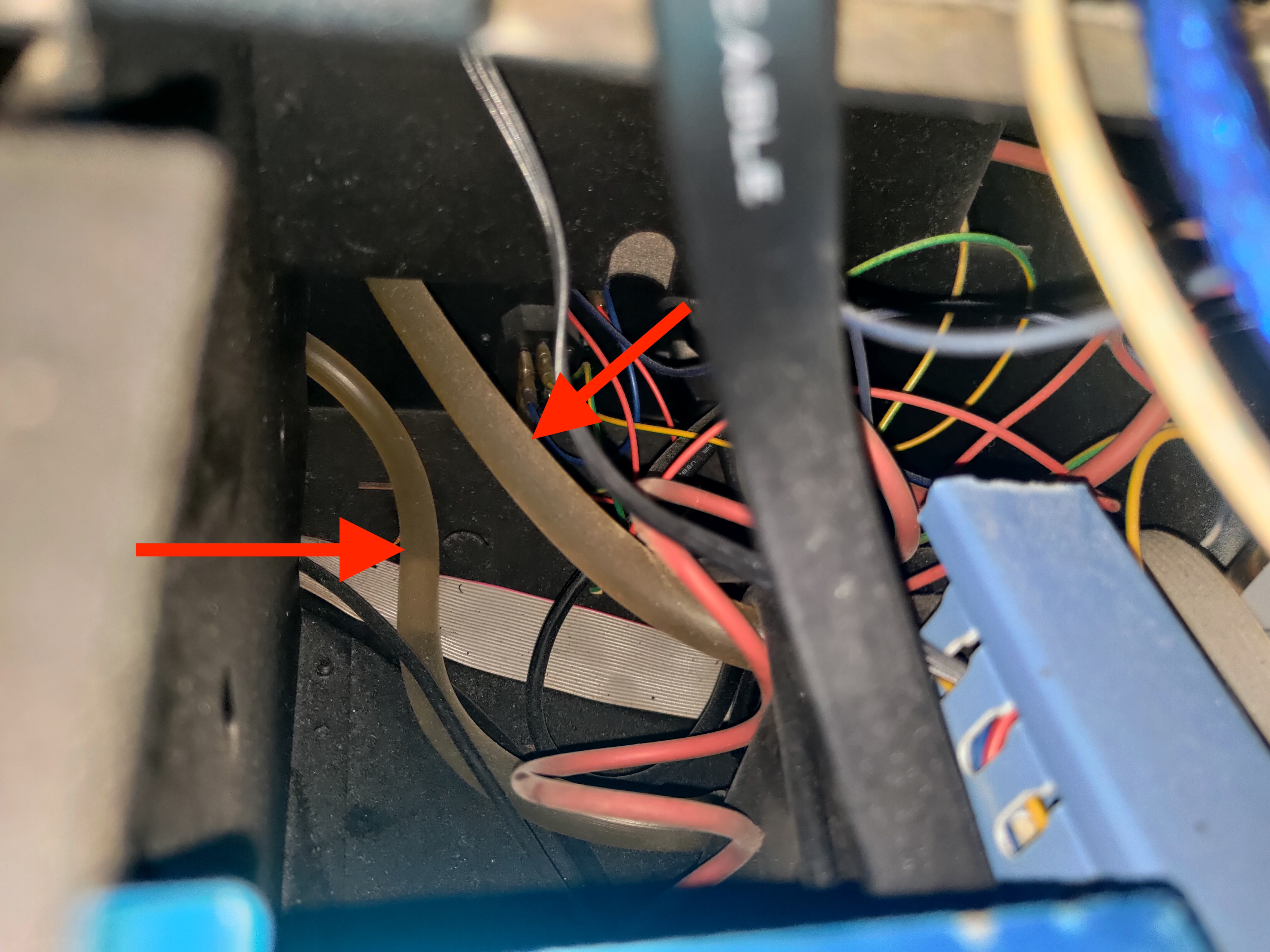

• Ubicació #2 - Radiador i ventiladors de refrigeració:

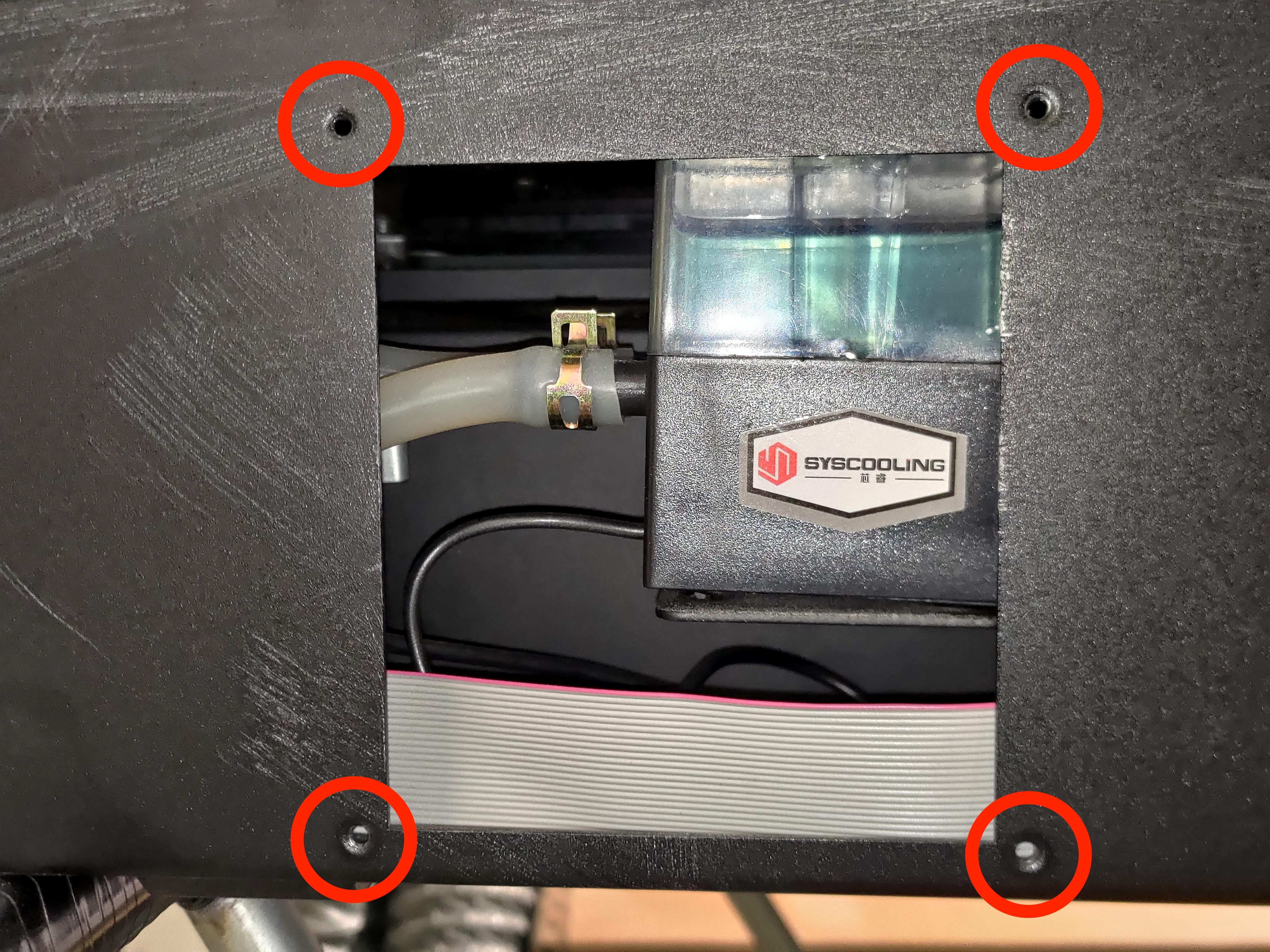

  (Primer s'ha d'obrir la coberta lateral. Utilitzeu un tornavís Phillips per desenroscar aquest cargol.)

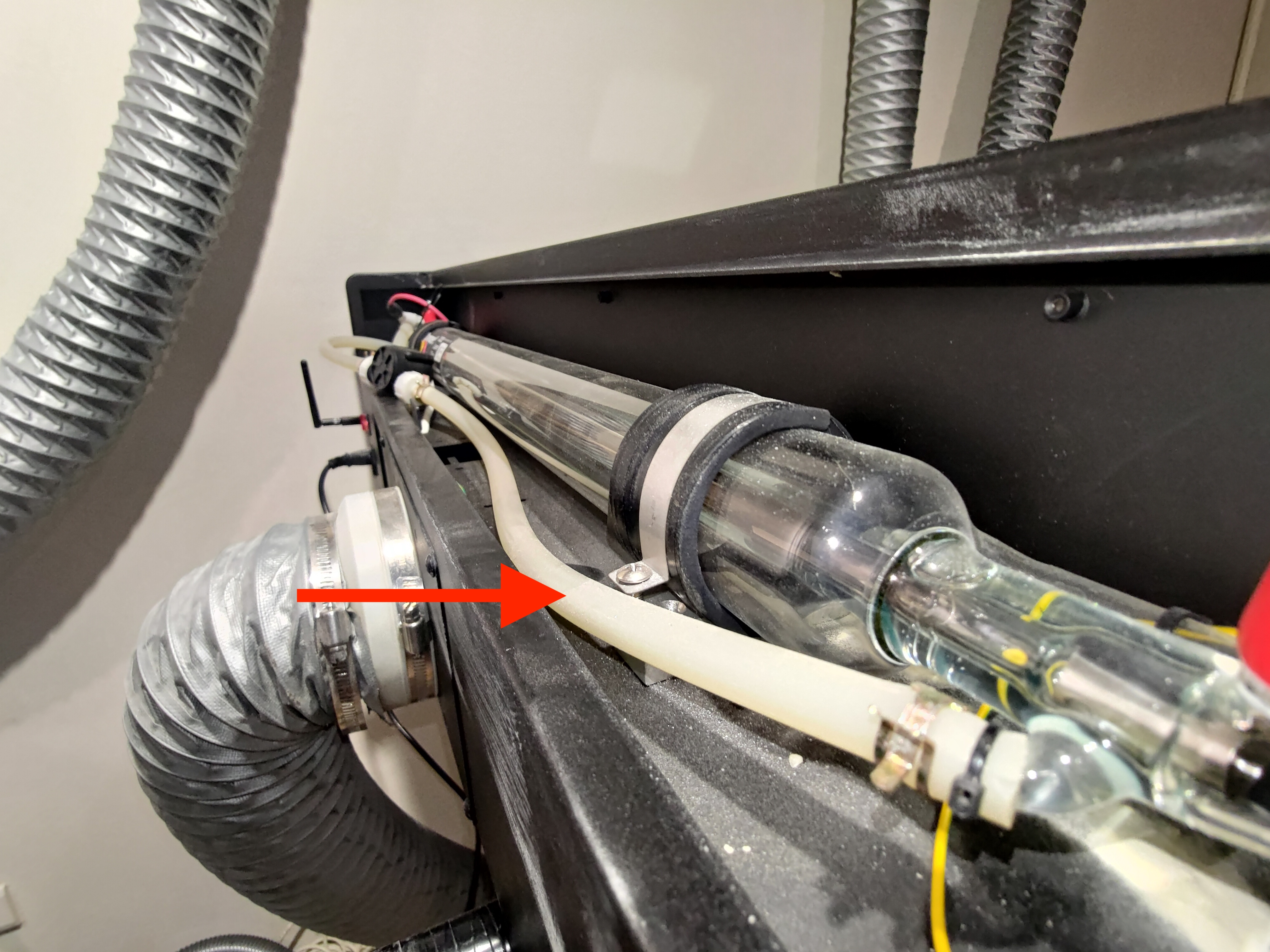

• Ubicació #3 - Tub làser:

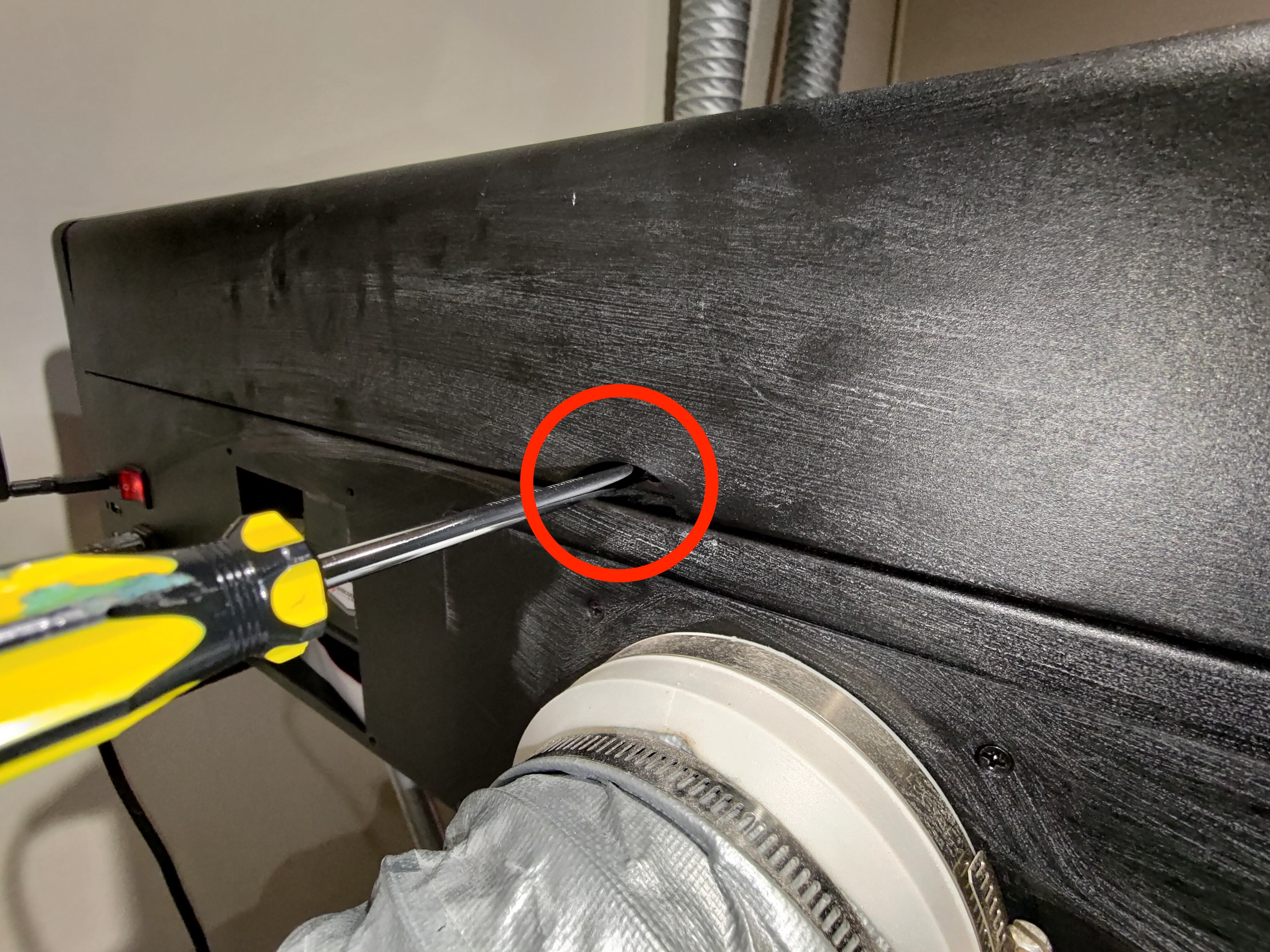

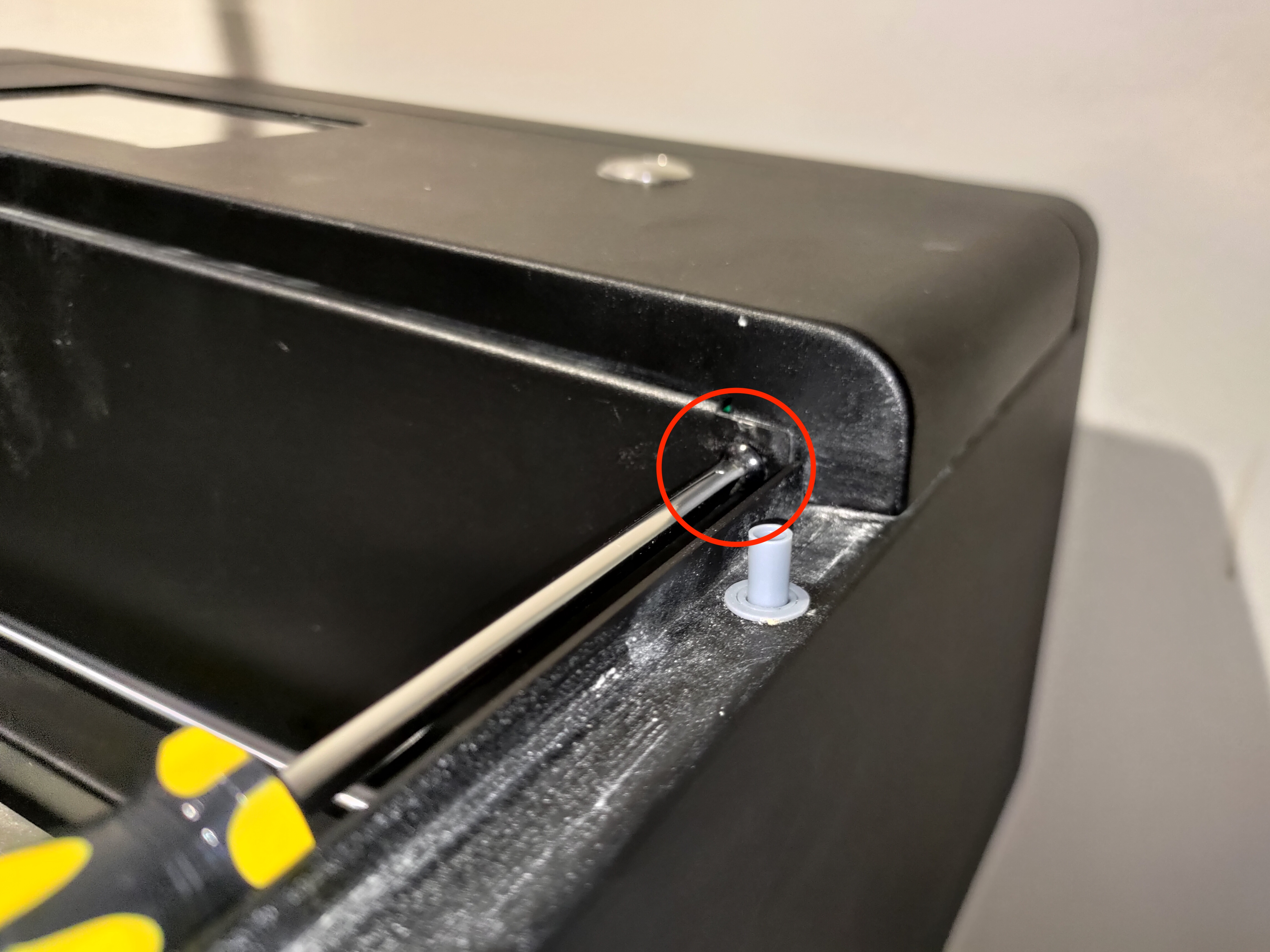

  (Primer s'ha d'obrir la coberta posterior. Utilitzeu un tornavís Phillips per desenroscar aquest cargol.)




Determineu el vostre resultat i la propera acció a realitzar:

Les mànegues estan en bones posicions >> Pas 5 - Comproveu si la bomba d'aigua es pot activar

Les mànegues s'han ajustat i realineat >> Torneu a provar la velocitat del flux (Aneu al pas 3)

Les mànegues estan doblegades però no es poden ajustar.  >> Problema de maquinari: les mànegues d'aigua són massa curtes, llargues o tenen fuites. >> Feu fotos de les mànegues problemàtiques i aneu a Pas 9 - Informi al distribuïdor local o al suport de FLUX.

---



Pas 5 - Comprova si la bomba d'aigua es pot activar.

Consulteu el vídeo següent per obtenir instruccions sobre com realitzar la prova.
(Panell de la màquina > Manteniment > Bomba > Comproveu la bomba a la part posterior)

• Com comprovar-ho:



Si una bomba d'aigua s'activa correctament, tindrà dos comportaments:

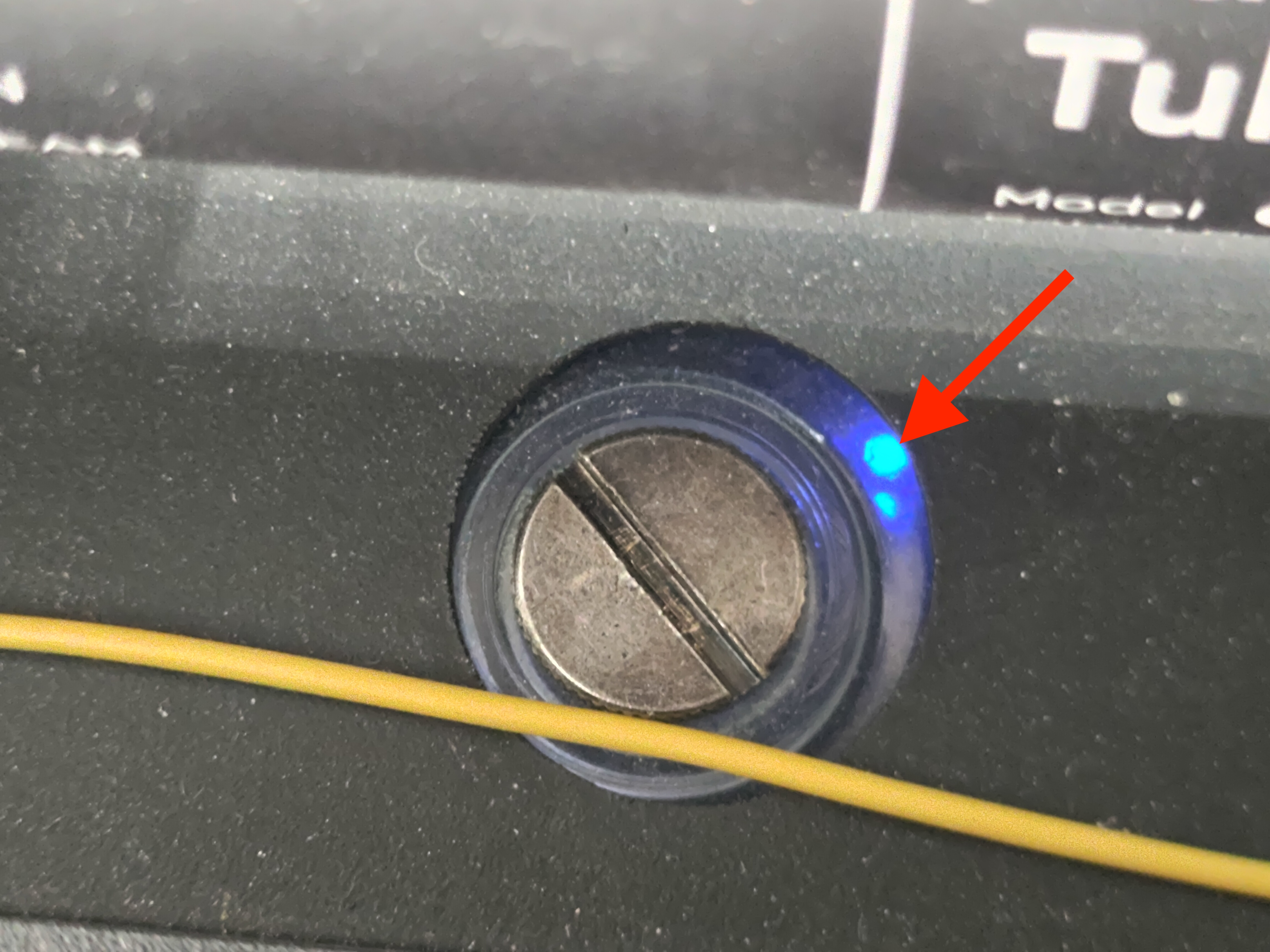

1. El LED blau dins del dipòsit estarà ENCÈS.



2. L'aigua dins del dipòsit serà bombada.
   (Hauríeu de veure l'aigua fluint o bombolles pujant lleugerament.)




Determineu el vostre resultat i la propera acció a realitzar:

Sí, la bomba d'aigua està activada, però:  La prova de velocitat del flux només és de 0L/min. >> Aneu a Pas 7 - Torna a connectar el cable del sensor de flux La velocitat del flux de prova és superior a 0L/min però inferior a 1,0L/min. >> Problema de maquinari: la bomba d'aigua és massa feble i cal substituir-la. >> Enregistreu un vídeo de la prova de velocitat de flux amb un resultat negatiu i indiqueu que s"han revisat les mànegues, després aneu a Pas 9 - Informi al distribuïdor local o al suport de FLUX.

No, la bomba d"aigua no està activada. (El LED està apagat o l"aigua no s"està bombant). >> Aneu a Pas 6 - Intenteu activar físicament la bomba d'aigua

---



Pas 6 - Intenteu activar físicament la bomba d'aigua:

Si us plau, preneu les següents accions per intentar activar la bomba d'aigua.

Si el LED blau està encès però la bomba no bomba:

• Activeu la bomba a la pàgina Mantenir primer i pinceu les dues mànegues a l'entrada i sortida de la bomba per aplicar pressió amb els dits.
  (Podria ser l'aire atrapat al sistema que la bomba no és capaç d'empènyer.)




• Activeu la bomba a la pàgina Mantenir primer i intenteu colpejar la bomba amb la mà.
  (Podria ser que la turbina de la bomba estigui encallada i faci que la bomba no bombi aigua.)



Si el LED blau està apagat:

• Torneu a connectar el cable de la bomba d'aigua a la placa del traçador a la part posterior de la màquina.
  Si us plau, consulteu el diagrama per trobar el cable d'aigua per tornar a connectar.
  (Podria ser que la connexió del cable estigui fluixa, cosa que fa que la bomba no funcioni)



Determineu el vostre resultat i la propera acció a realitzar:

Sí, la bomba d'aigua s'activa després dels passos anteriors. >> Torneu a provar la velocitat del flux (Aneu al pas 3)

No, la bomba d'aigua no s'activa després dels passos anteriors. >> Problema de maquinari: la bomba d'aigua està morta i cal substituir-la. >> Enregistreu un vídeo de la bomba problemàtica mentre la bomba està activada al panell i aneu a Pas 9 - Informi al distribuïdor local o al suport de FLUX.

---



Pas 7 - Torneu a connectar el cable del sensor de flux:

Una mala velocitat de flux pot ser afectada per una connexió inadequada del sensor de flux.

• Torneu a connectar el cable del sensor de flux a la placa del traçador a la part posterior de la màquina.
  Si us plau, consulteu el diagrama per trobar el cable a tornar a connectar.


• Un cop ho hàgiu tornat a connectar, si us plau, executeu una prova de velocitat de flux i vegeu com va.



Determineu el vostre resultat i la propera acció a realitzar:

Després de tornar a connectar, la prova de velocitat de flux és d"1,0 L/min o superior: L'error no apareix durant les tasques. >> Problema resolt. L"error apareix durant les tasques >> Aneu a Pas 8 - Reformata la targeta SD

Després de tornar a connectar, la prova de velocitat de flux encara és de 0 L/min. >> Aneu a Pas 8 - Reformata la targeta SD

---



Pas 8 - Torneu a flashejar la targeta SD:

Si us plau, consulteu el article per tornar a flashejar la vostra targeta SD i després executeu una prova de velocitat de flux.
(L'objectiu és veure si es tracta d'un problema relacionat amb el firmware o amb el maquinari.)



Determineu el vostre resultat i la propera acció a realitzar:

Després de tornar a actualitzar el firmware, la prova de velocitat de flux és d"1,0 L/min o superior: L'error no apareix durant les tasques. >> Problema resolt. L'error apareix durant les tasques >> Problema de maquinari: La placa base o el sensor de flux tenen un problema. >> Si us plau, feu una foto de la prova de velocitat de flux i de l'error durant una tasca i aneu a Pas 9 - Informi al distribuïdor local o al suport de FLUX.

Després de tornar a flashejar, la prova de velocitat de flux encara és de 0 L/min >> Problema de maquinari: la placa principal o el sensor de flux tenen un problema. >> Si us plau, feu una foto de la prova de velocitat de flux i de l'error durant una tasca i després aneu a Pas 9 - Informi al distribuïdor local o al suport de FLUX.

---



Pas 9 - Informeu al distribuïdor local o al suport de FLUX:

• Si us plau, seguiu les instruccions de l'enllaç següent per informar correctament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]
• Assegureu-vos d'haver completat la llista de verificació i deseu-la com a fitxer PDF perquè pugueu compartir les accions que heu realitzat.

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, serà necessària per compartir-la amb el distribuïdor o el suport de FLUX.

---



#END
