(Si us plau, activeu els subtítols en anglès de YouTube)
Podeu consultar el vídeo de beamo per a la versió antiga de Beambox per substituir el tub làser amb el suport de la versió anterior.

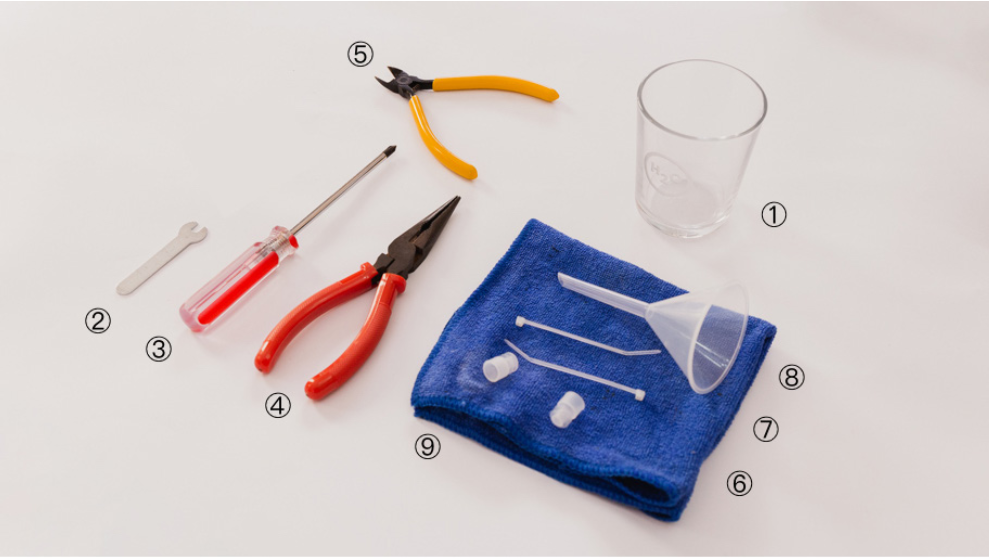

Eines
Caixa d'accessoris:
① clau petita
② embut
Caixa del tub làser:
⑥ brides
⑧ tap de la mànega del tub làser
Prepareu pel vostre compte:
③ tornavís Phillips
④ alicates de punta fina
⑤ alicates de tall diagonal
⑨ tovallola
⑩ recipient per a aigua
Desconnecteu l'alimentació abans de començar l'operació.

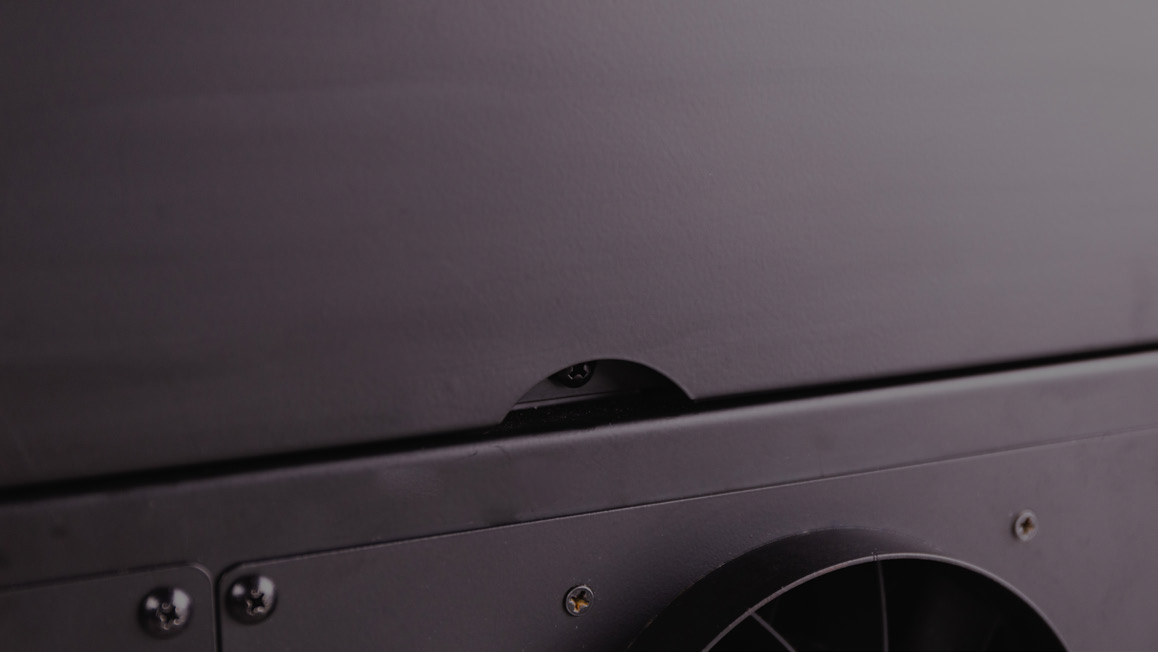

1. Traieu el cargol de l'interior de la nansa de la tapa posterior i obriu-la.

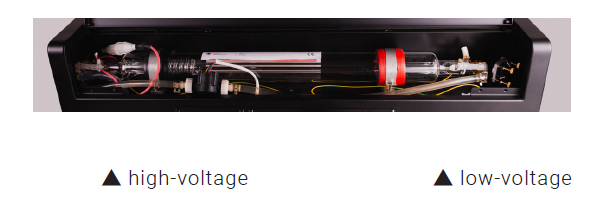

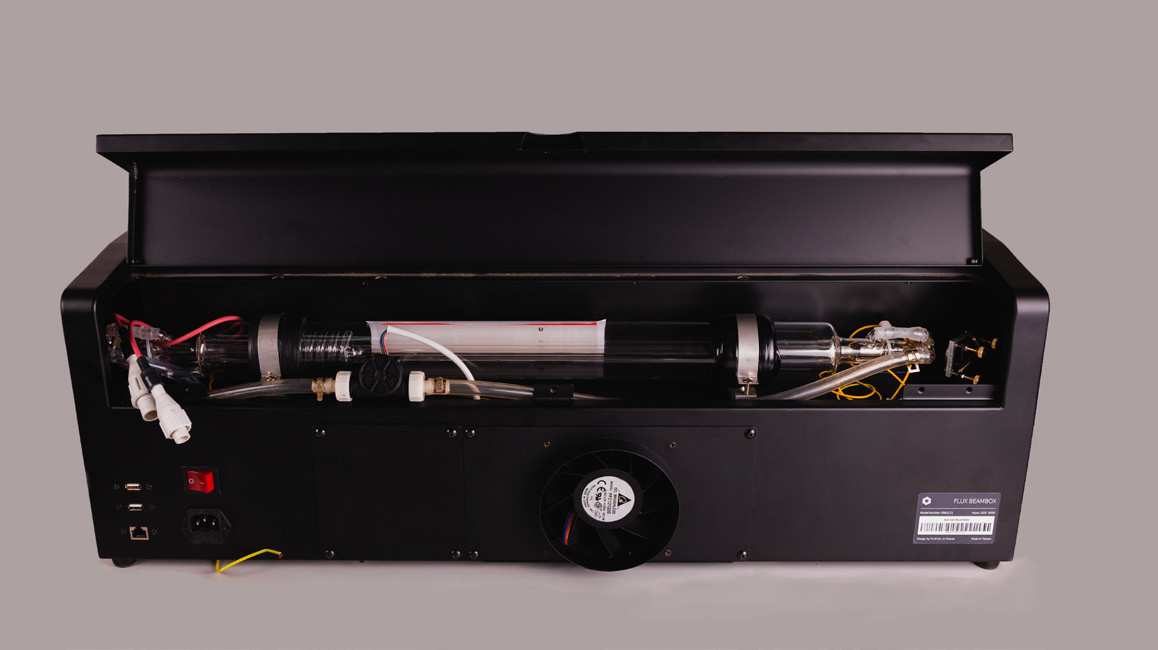

Un tub làser té dos extrems. El que té el cable vermell i està més a prop de la pantalla tàctil s'anomena costat d'alta tensió. L'altre, al costat del primer mirall, s'anomena costat de baixa tensió.

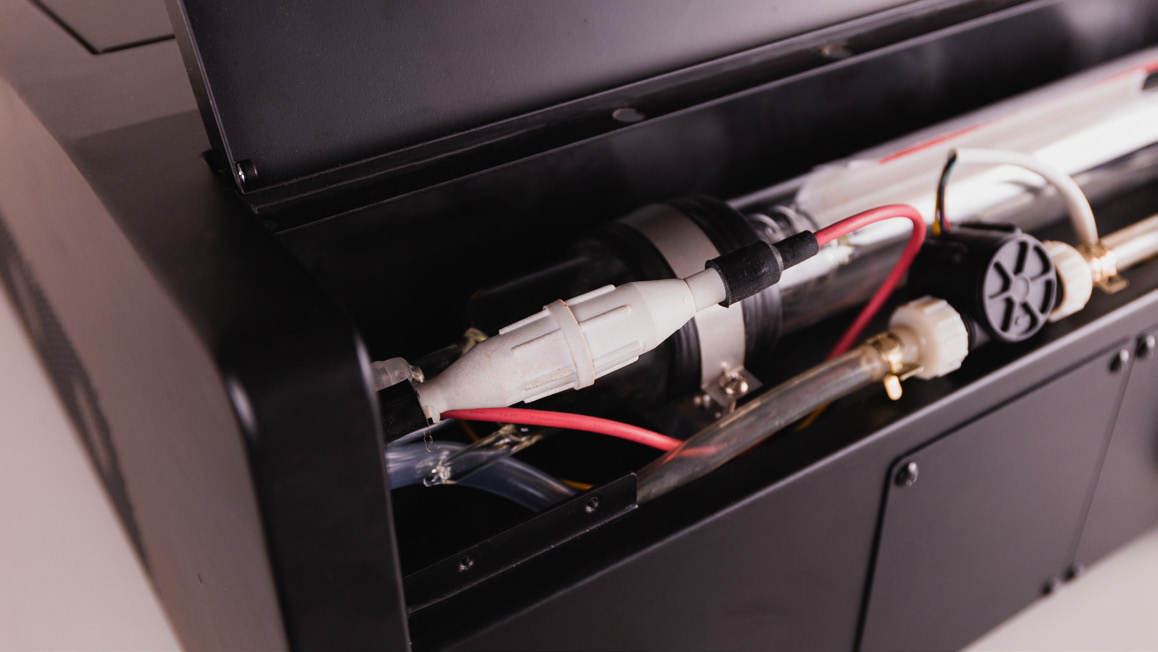

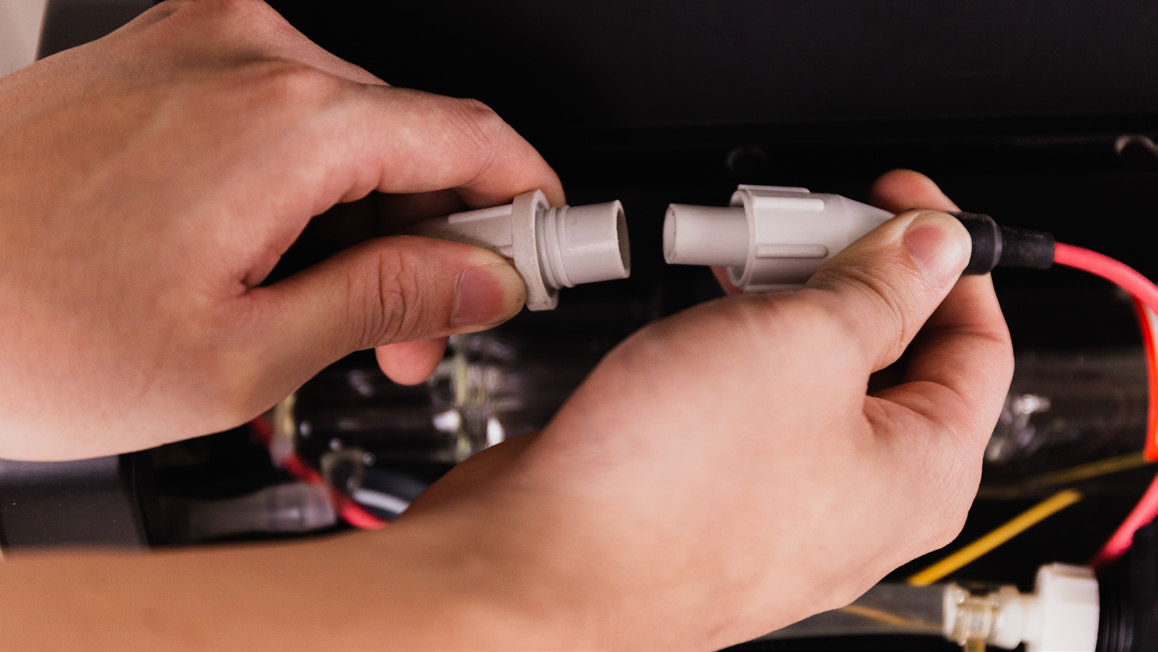

2. Localitzeu el connector blanc del costat d'alta tensió. Gireu-lo per obrir-lo i desconnecteu-lo.

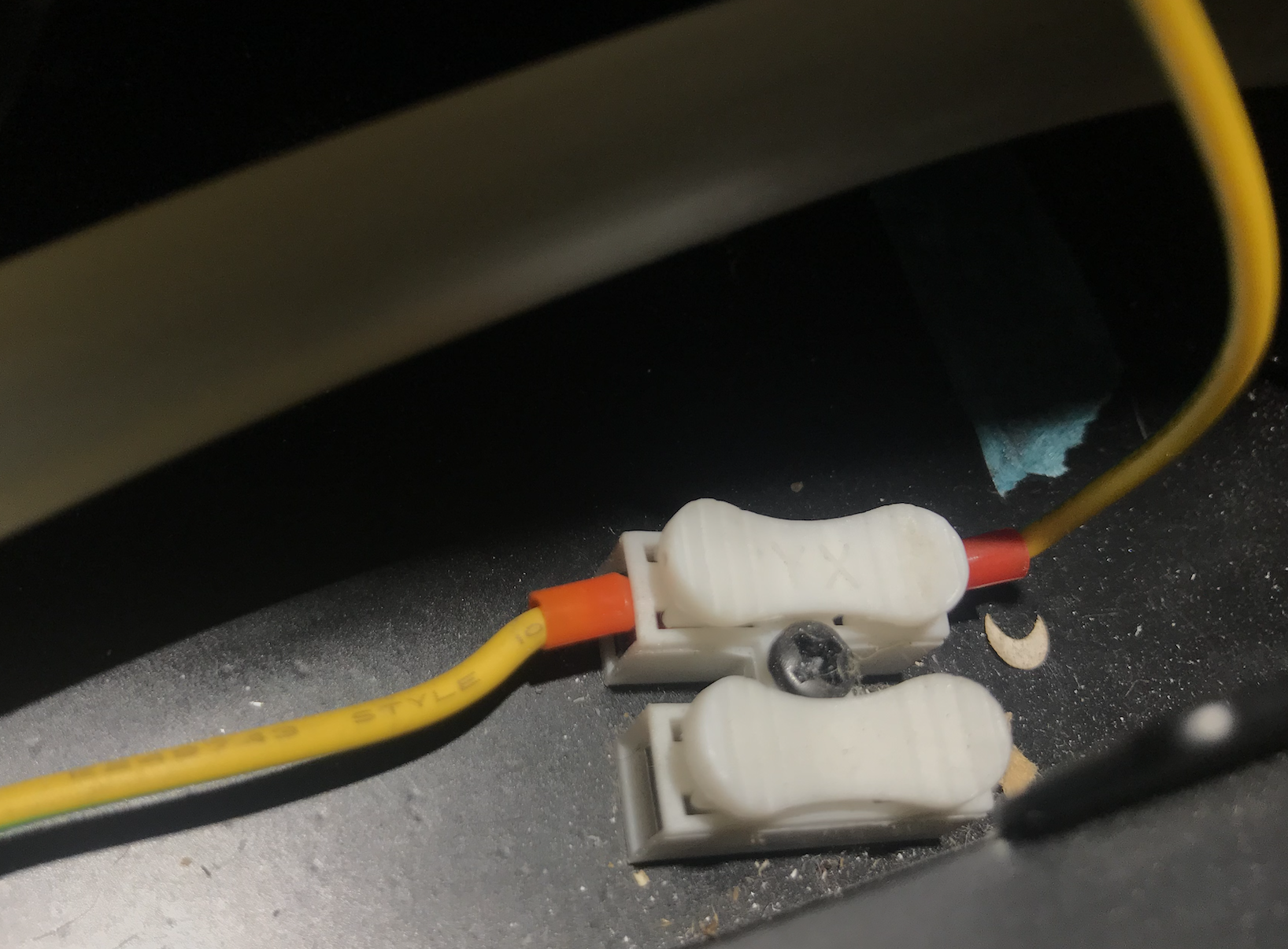

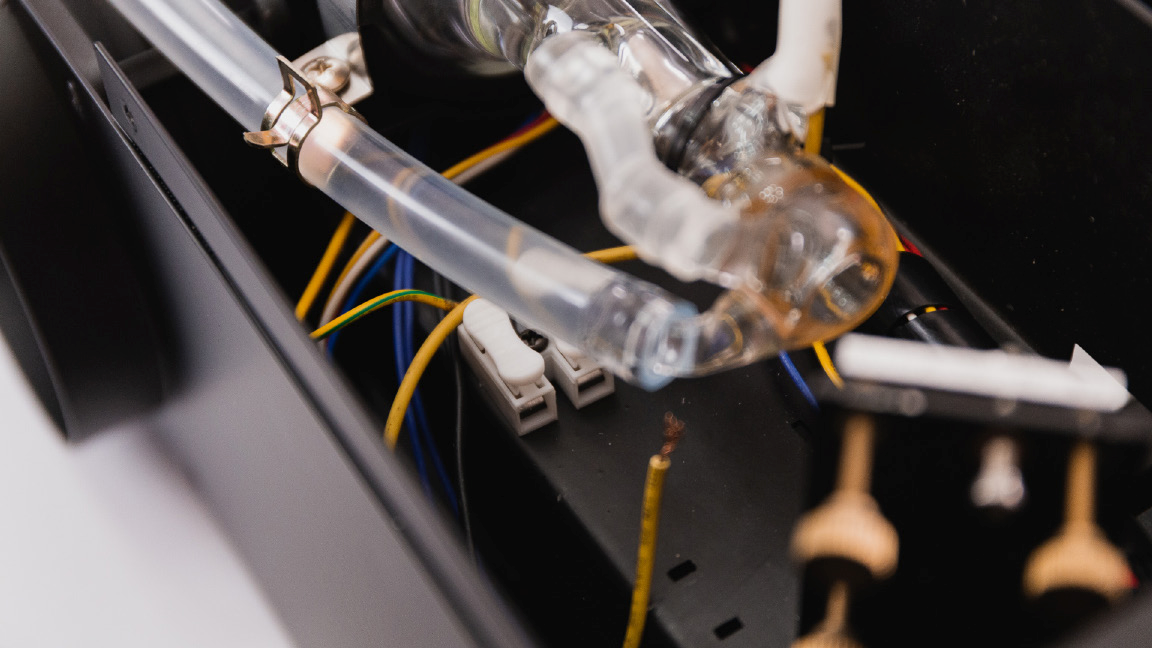

3. Localitzeu el terminal blanc prop del costat de baixa tensió.

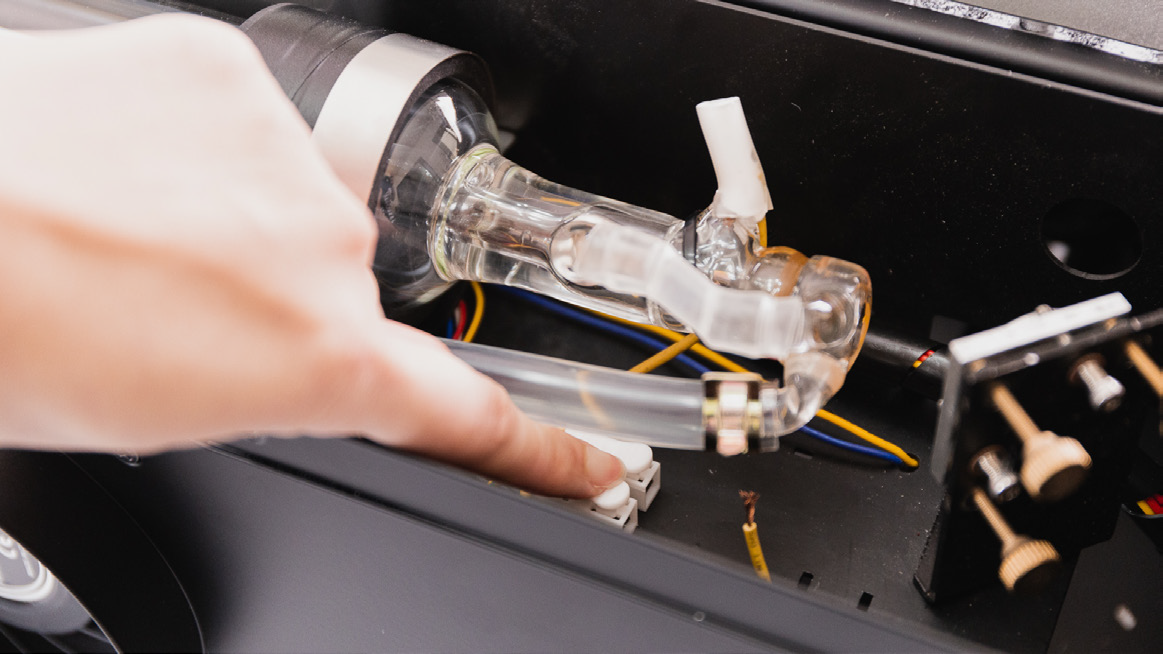

Premeu el botó del terminal blanc per alliberar i retirar el cable connectat a la baixa tensió.

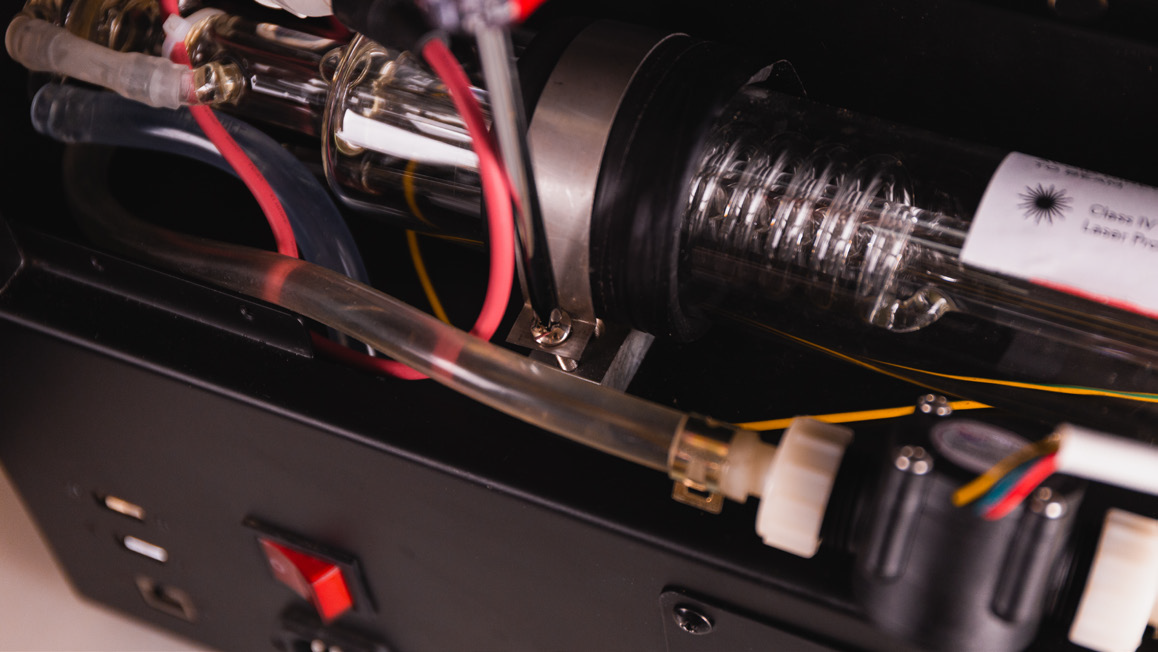

4. Retireu els cargols del suport del tub làser a ambdós costats.

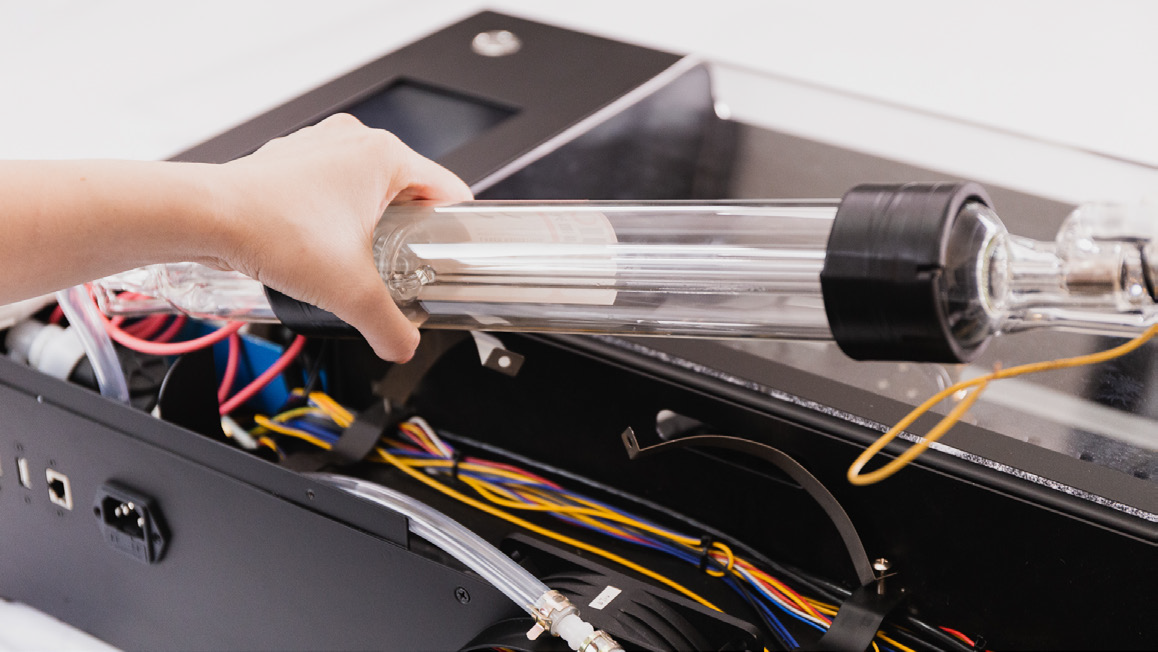

5. Allunyeu l'abraçadora de la mànega del tub làser amb unes alicates. Traieu el tub làser del xassís i col·loqueu el costat de baixa tensió sobre un recipient. Desconnecteu la mànega del tub i buideu l'aigua. Tapeu la mànega amb un tap quan acabeu.

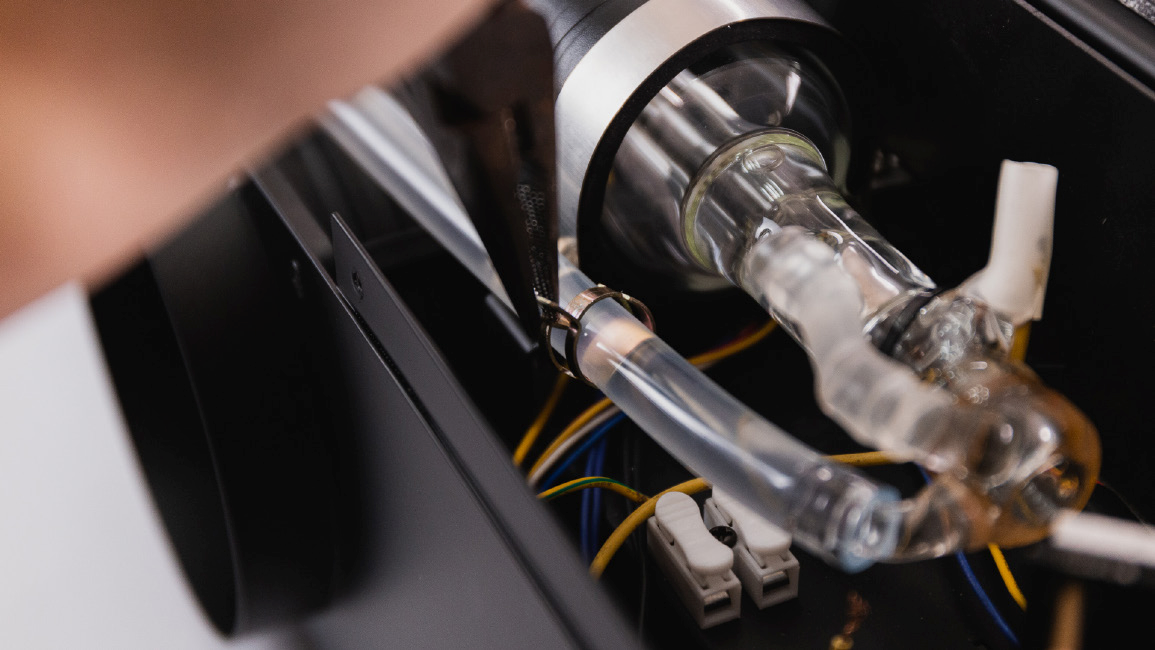

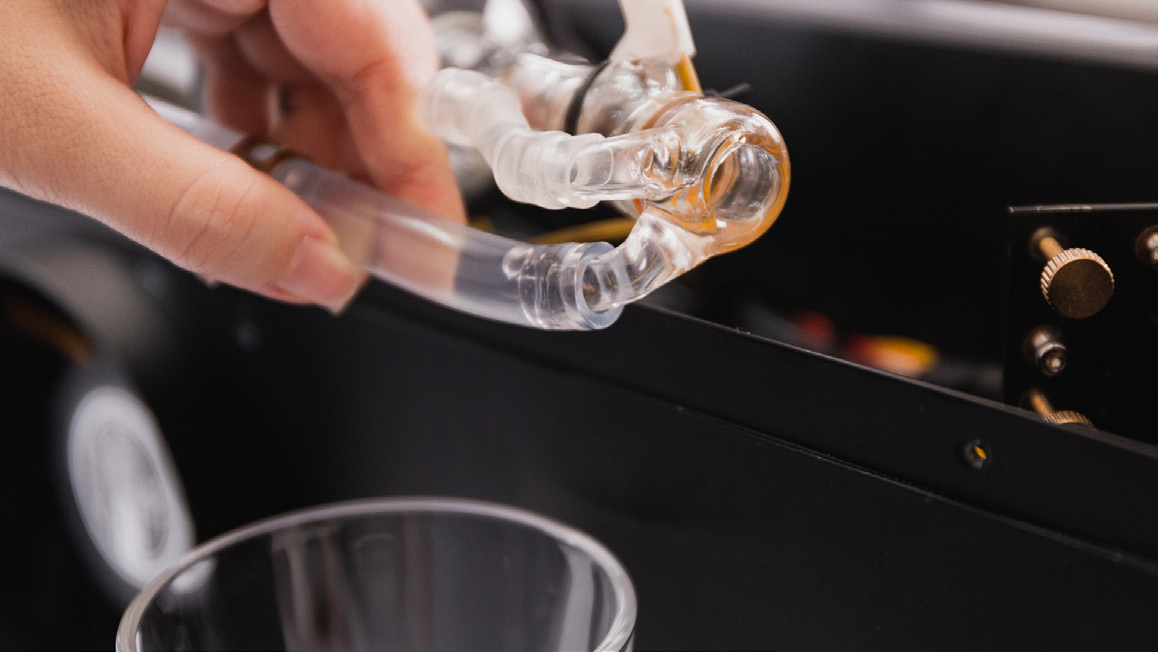

▲ Col·loqueu l'extrem de baixa tensió sobre un recipient.

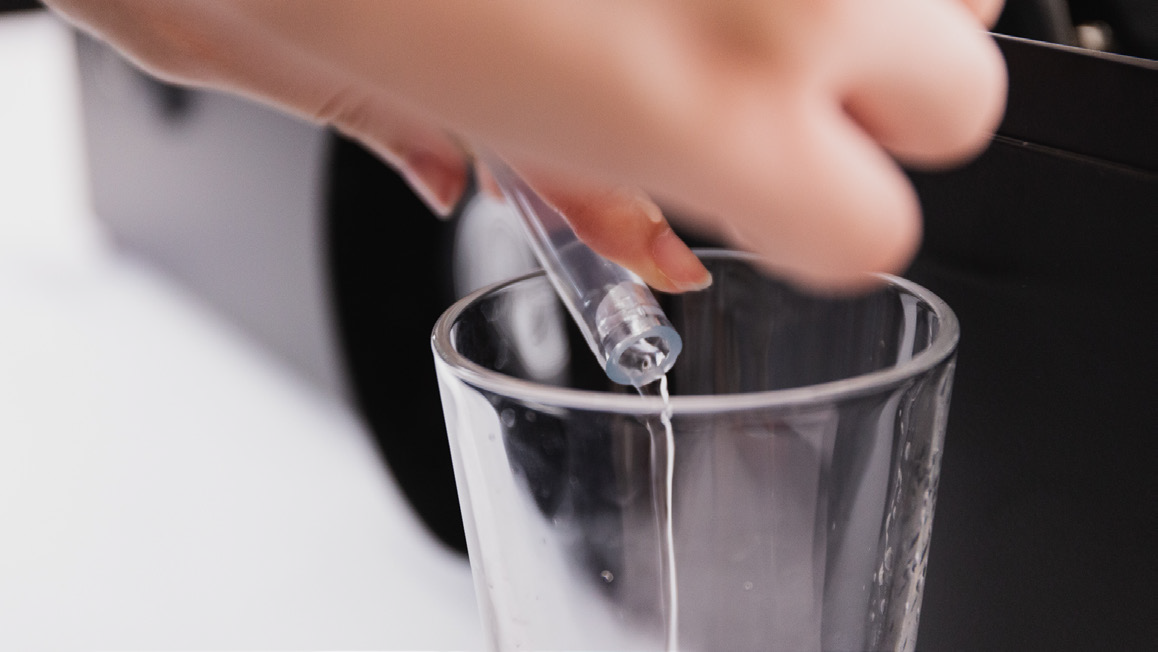

▲ Desconnecteu la mànega i buideu el tub
6. Col·loqueu una tovallola sota el costat d'alta tensió. Talleu la brida a l'extrem de la mànega amb alicates de tall diagonal o tisores. Desconnecteu la mànega perquè el tub quedi completament desconnectat i es pugui retirar del tot.

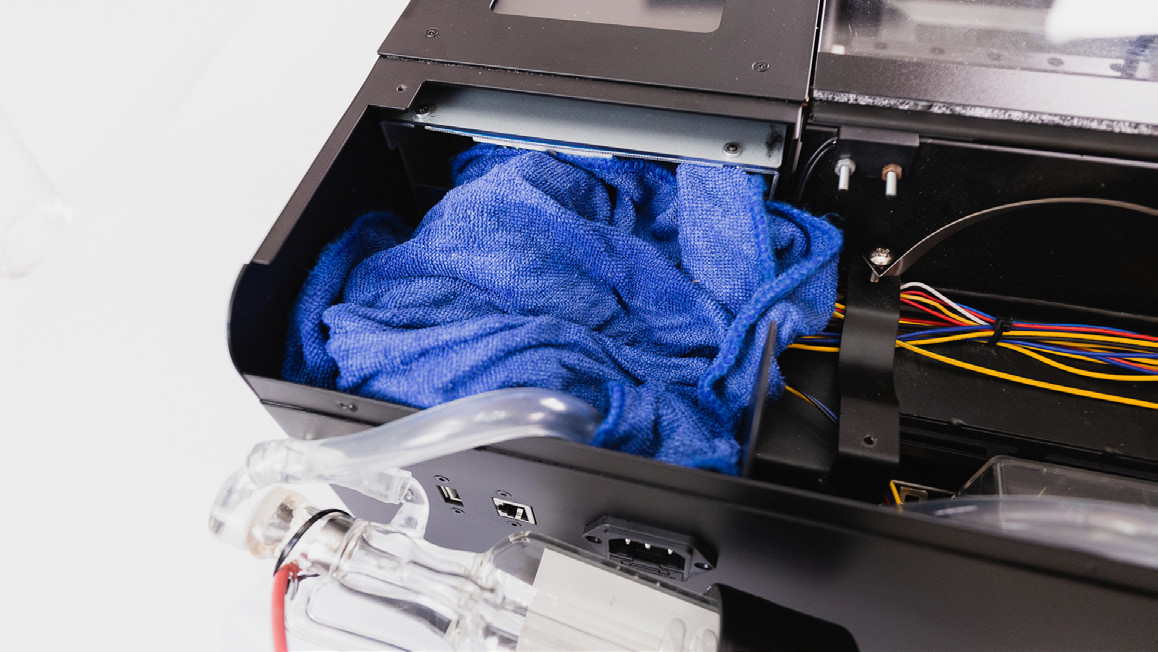

▲ Col·loqueu un tros de roba sota el costat d'alta tensió.

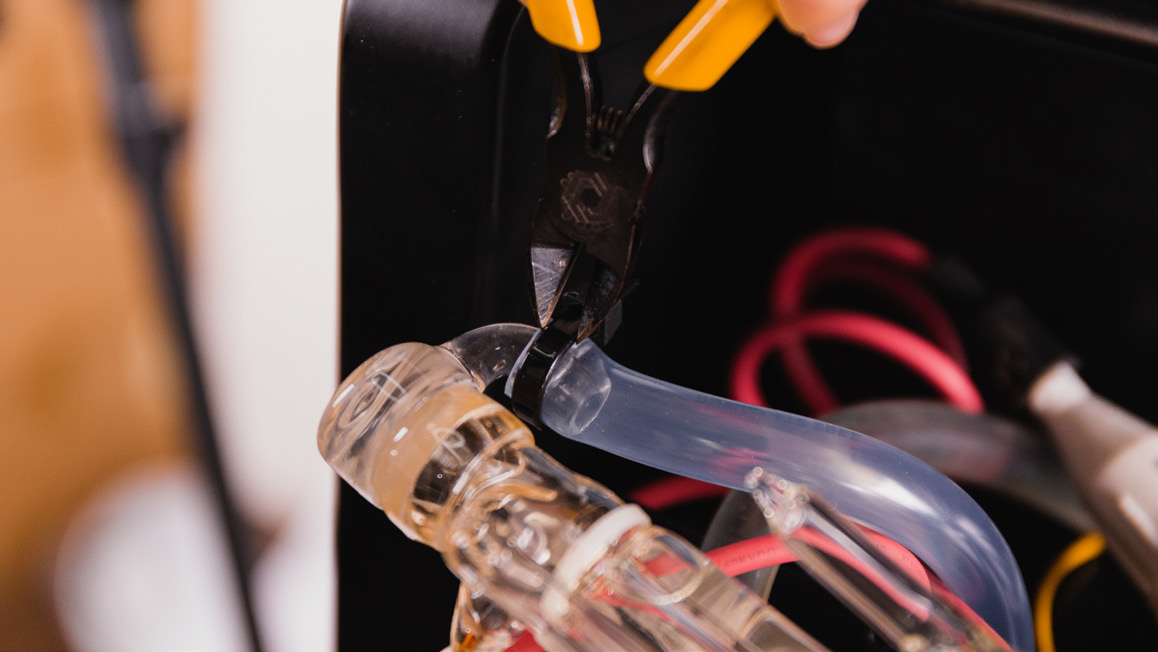

▲ Talleu la brida a l'extrem de la mànega.

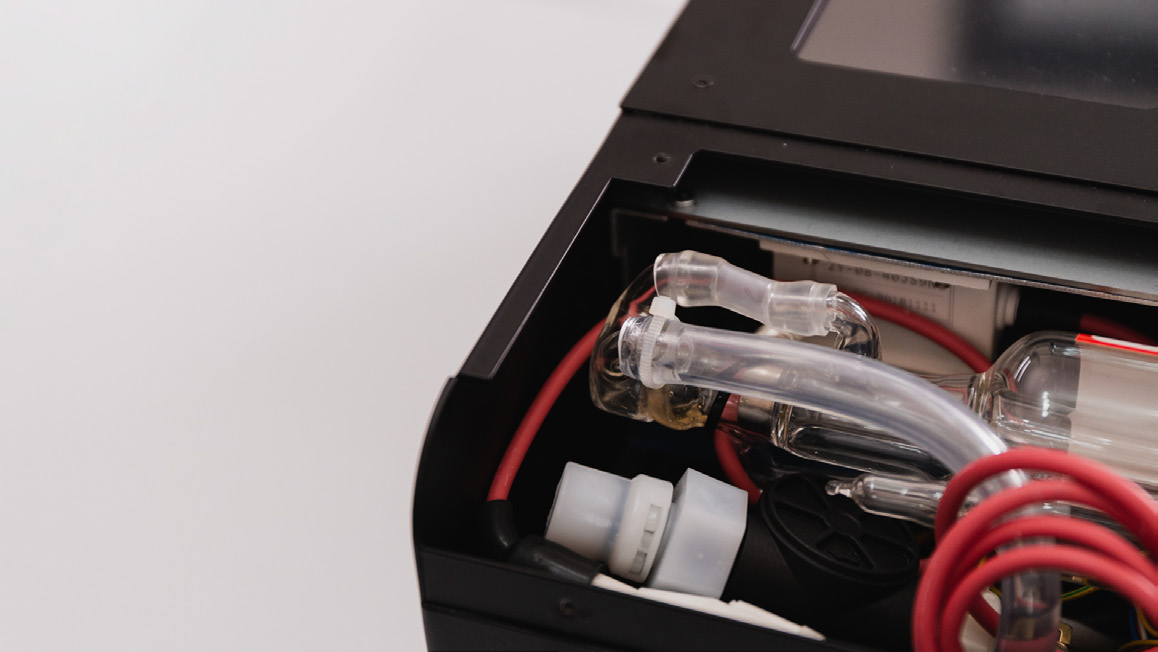

▲ Desconnecteu la mànega i tapeu-ne l'extrem
Eviteu que l'aigua es vessi dins la màquina. Si passa, eixugueu la humitat i espereu fins que la màquina s'assequi completament.
▲ El tub làser es pot retirar completament
7. Col·loqueu el nou tub làser i connecteu les mànegues als dos extrems. Fixeu l'extrem d'alta tensió amb una brida i subjecteu l'altre extrem amb l'abraçadora metàl·lica original.

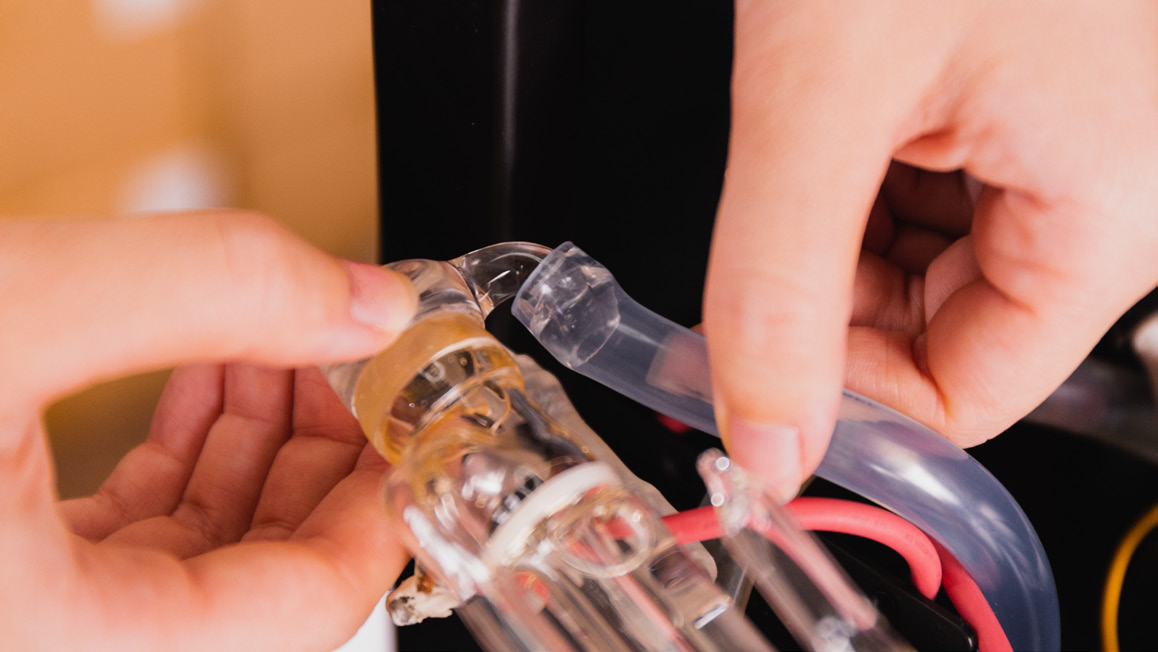

▲ Col·loqueu el nou tub làser i connecteu les mànegues
▲ Fixeu l'extrem d'alta tensió amb una brida
▲ Subjecteu l'extrem de baixa tensió amb l'abraçadora metàl·lica original.
Afluixeu l'abraçadora metàl·lica lentament per evitar danyar el tub amb la força de retorn.
▲ Els 2 cables grocs han d'estar al mateix costat
8. Reconnecteu el connector blanc del costat d'alta tensió. Endolleu el cable al terminal del costat de baixa tensió i assegureu-vos que el cable quedi ben fixat i no es desprengui. Comproveu que el cable estigui fermament subjectat pel terminal.
▲ Reconnecteu el connector blanc del costat d'alta tensió.
▲ Comproveu que el cable estigui fermament subjectat pel terminal
9. Col·loqueu el tub làser dins el xassís. Assegureu-vos que hi hagi un espai més ample que un dit a ambdós extrems del tub. El terminal del tub làser connectat al cable vermell gruixut ha d'apuntar cap amunt. Instal·leu els cargols de la pinça de subjecció del tub i assegureu-vos que el tub quedi fermament fixat.
Assegureu-vos que el terminal del cable vermell apunti cap amunt i no en un altre angle. No permeteu que l'extrem del tub toqui o s'apropi al costat del xassís. Una col·locació incorrecta del tub pot provocar fuites de tensió.
10. Comproveu tota la instal·lació i la màquina estarà a punt per engegar-se.
No toqueu la zona propera al costat d'alta tensió del tub per evitar descàrregues elèctriques.
11. Premeu "Manteniment" i el capçal làser es desplaçarà a la posició inicial. Premeu "Bomba" i l'aigua de refrigeració es bombarà cap al tub làser.
Aneu amb compte de no prémer "Làser". No poseu el dit a prop de la sortida del feix làser.

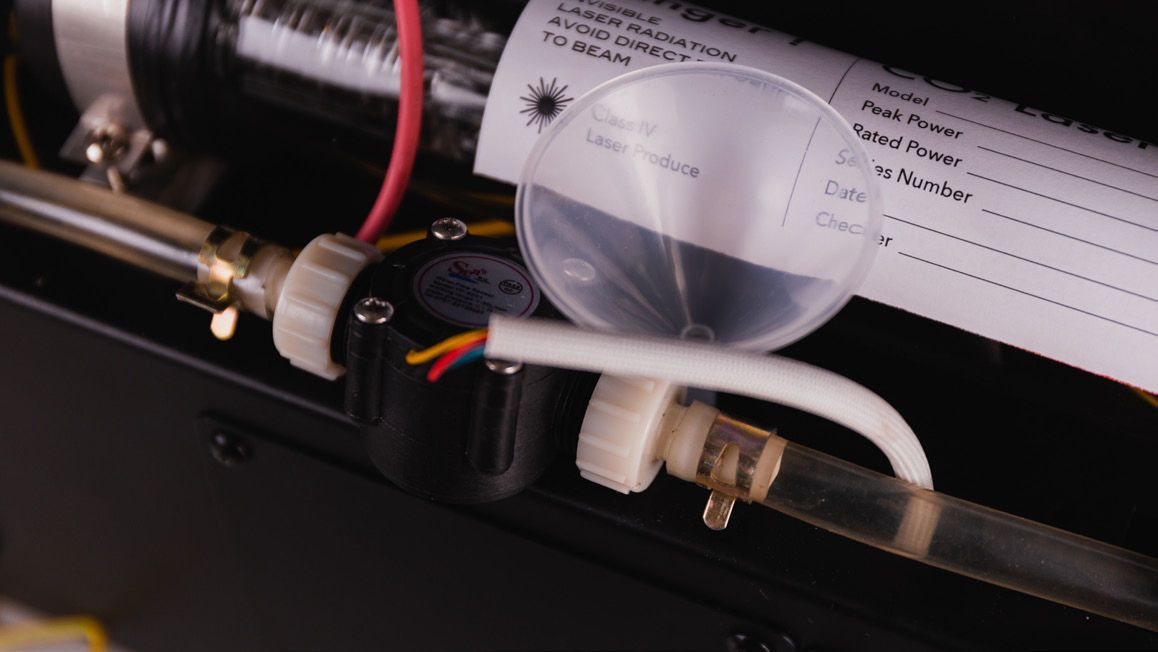

12. Desconnecteu l'alimentació i obriu la tapa del dipòsit d'aigua. Ompliu el dipòsit amb un embut i torneu-lo a tancar.
Vigileu atentament el nivell d'aigua per evitar que es vessi. Es recomana utilitzar aigua destil·lada.

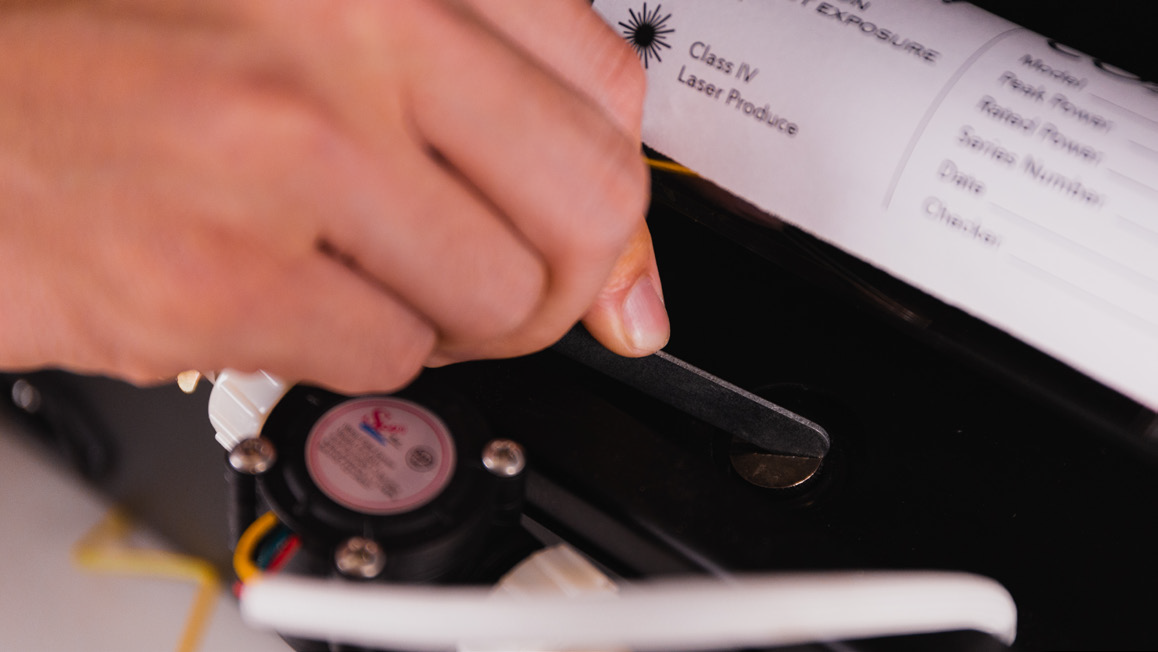

▲ Feu servir una moneda o la petita clau anglesa per obrir el dipòsit.
13. Repetiu els passos ⓫ ⓬ fins que el nivell del dipòsit ja no disminueixi. Aleshores, la substitució estarà completada.
