Beambox / Beambox Pro - Mànega d'aire addicional per a la instal·lació de la bomba d'aire

Aquesta guia us mostrarà com millorar la bomba d'aire en una màquina de versió antiga que es segueix obstruint i deixa de funcionar com s'esperava. (Vídeo)

Com comprovar si la vostra màquina necessita la mànega d'aire addicional?

Primer, comproveu si la màquina és de la versió antiga.

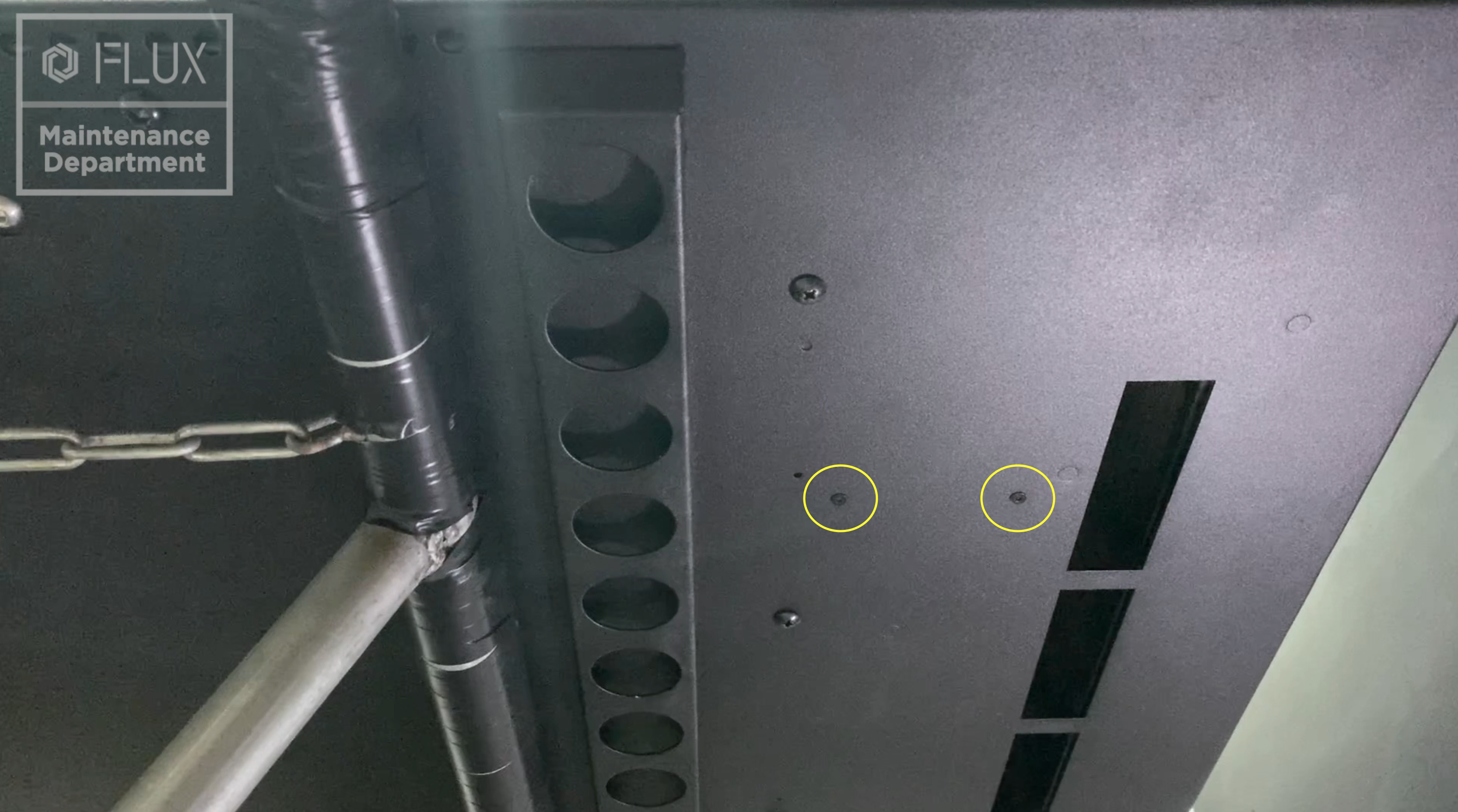

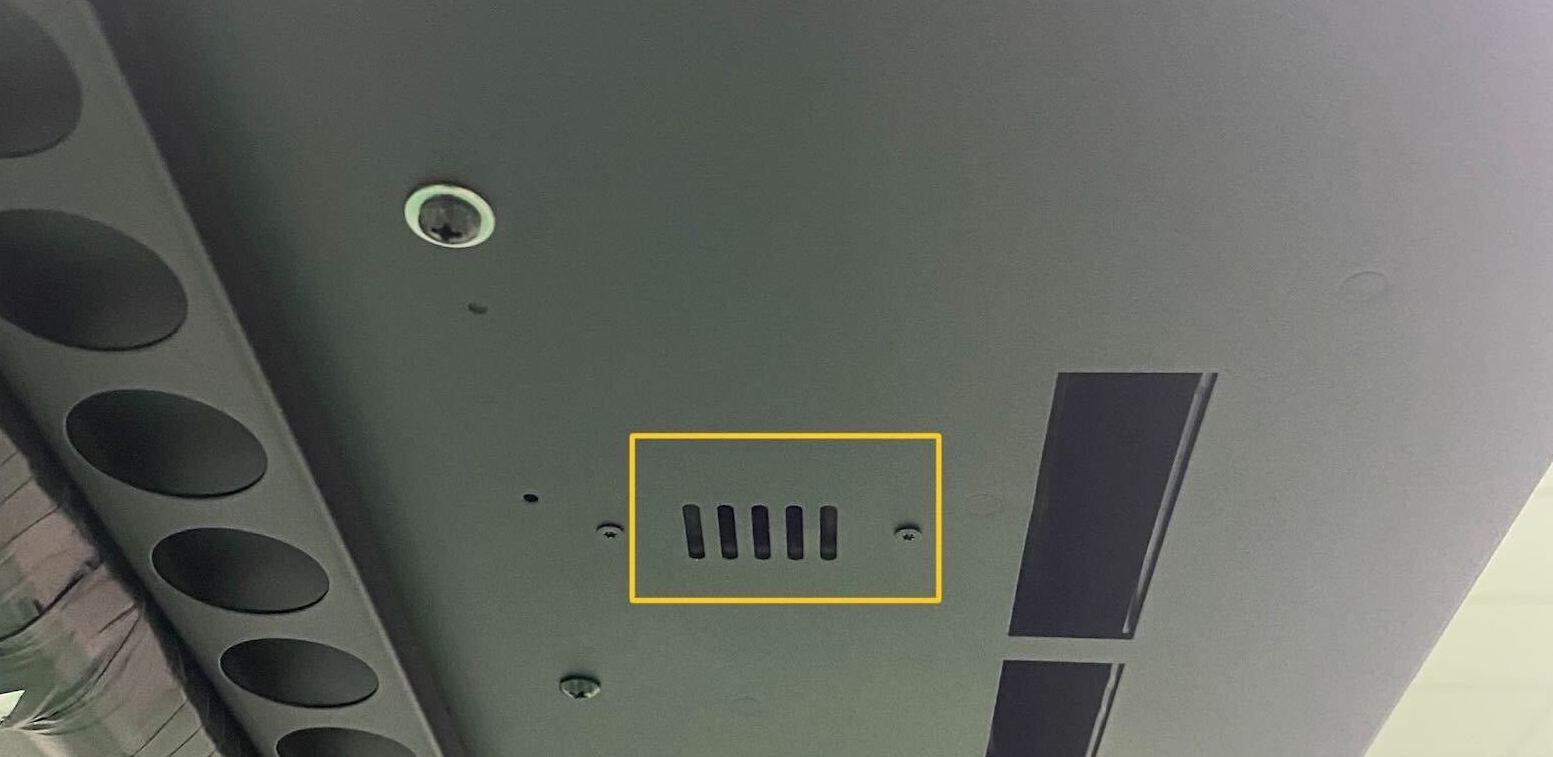

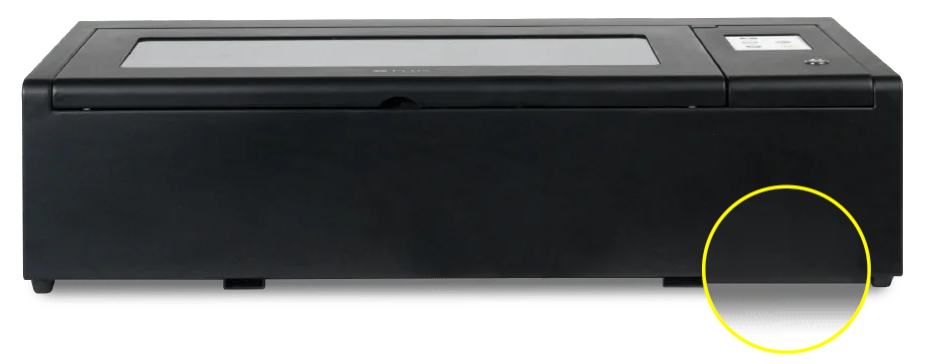

▲ Comproveu els orificis de ventilació sota la màquina.

Si teniu orificis de ventilació, la vostra màquina és el model més recent i podeu ometre aquest article.

Si no teniu els orificis de ventilació, seguiu els passos següents per instal·lar la mànega d'aire.

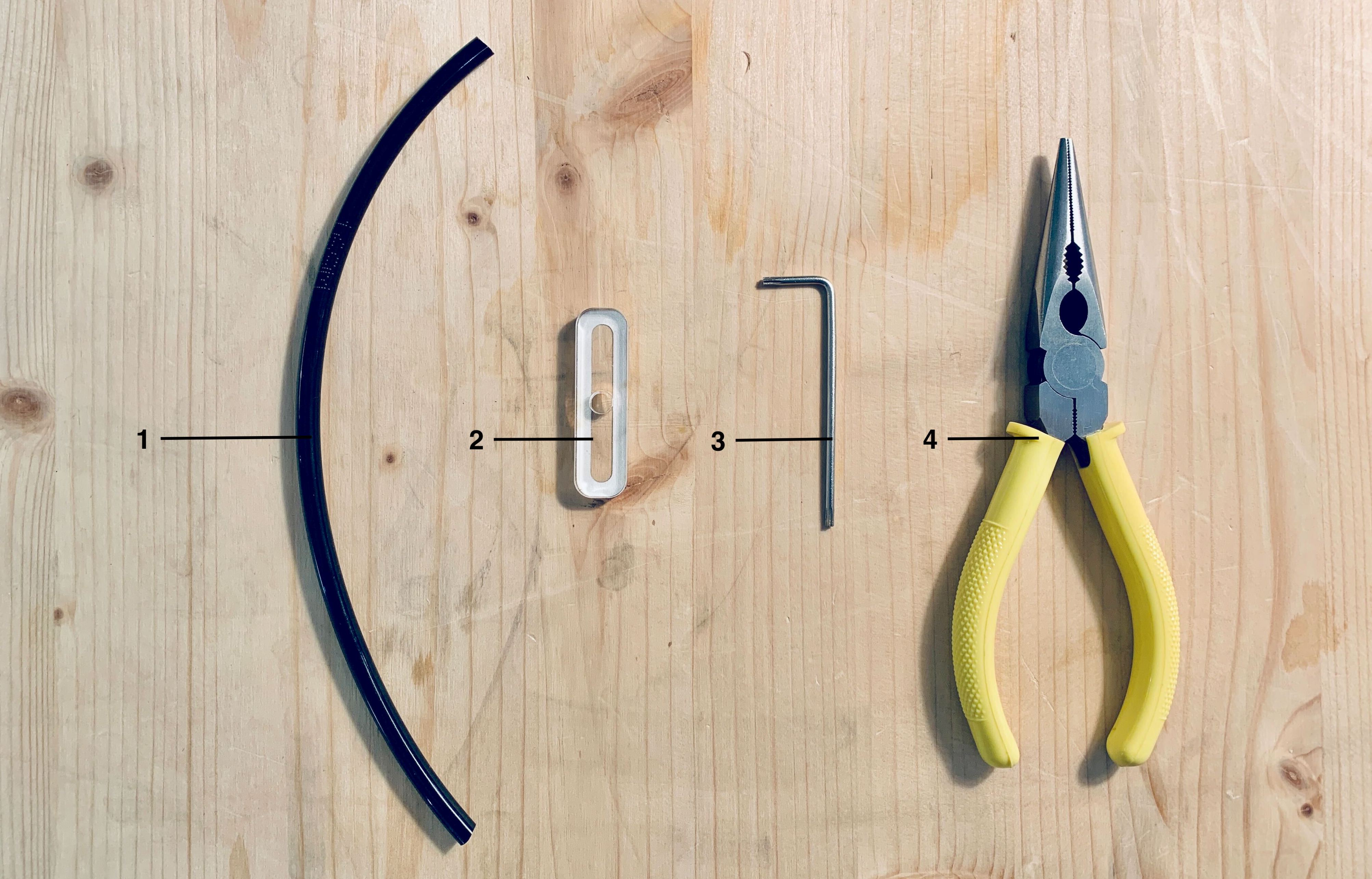

Elements necessaris:
Preparació pròpia:
1｜OD6*ID4mm Mànega d'aire 30cm

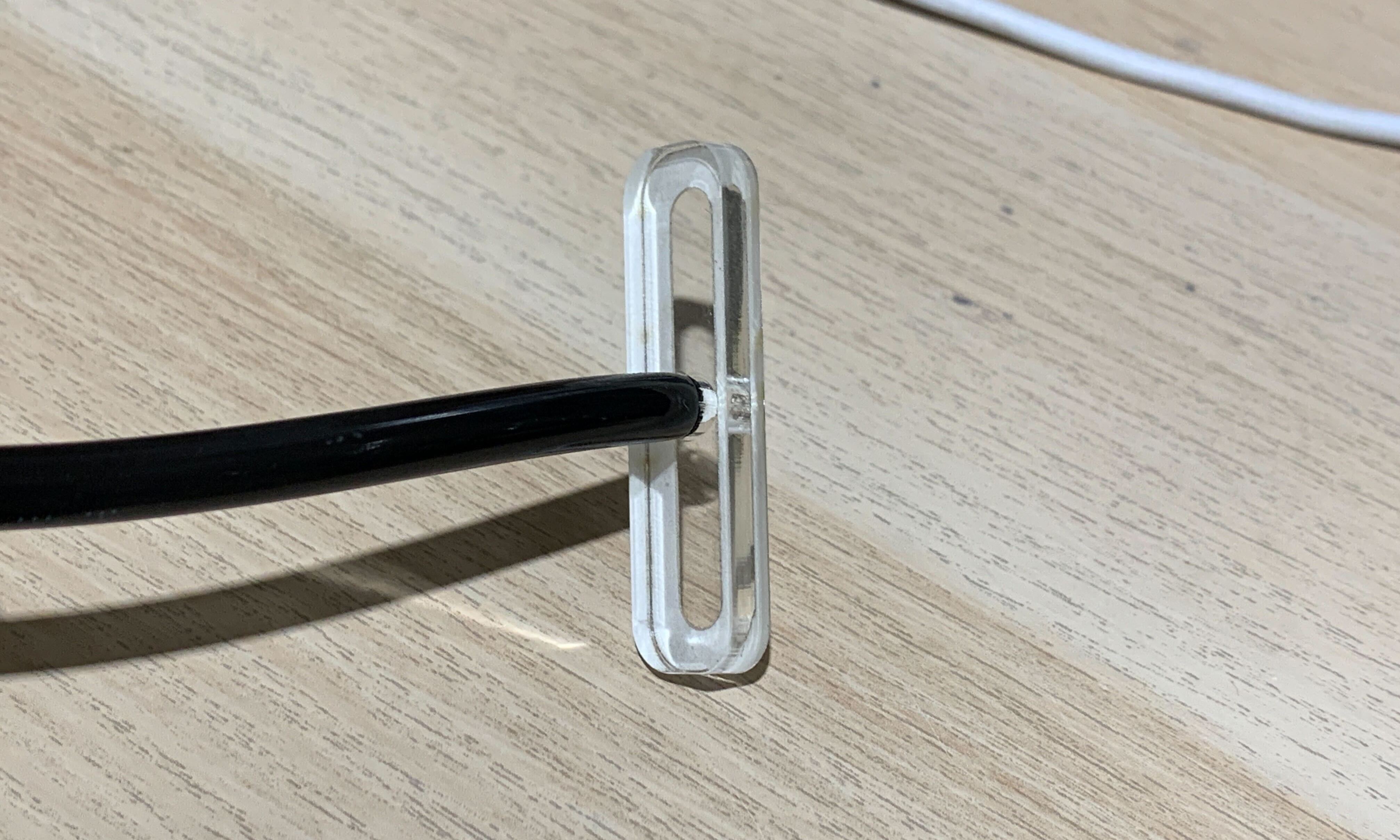

2｜Suport de mànega d'aire amb cinta adhesiva de doble cara (l'arxiu per a acrílic de 5mm / l'arxiu per a cinta adhesiva de doble cara)
3｜Clau Allen de 2,5 mm
4｜Alicates de punta fina

Passos d'instal·lació

1. Feu servir la clau T8 per treure els dos cargols de fixació de la bomba d'aire.

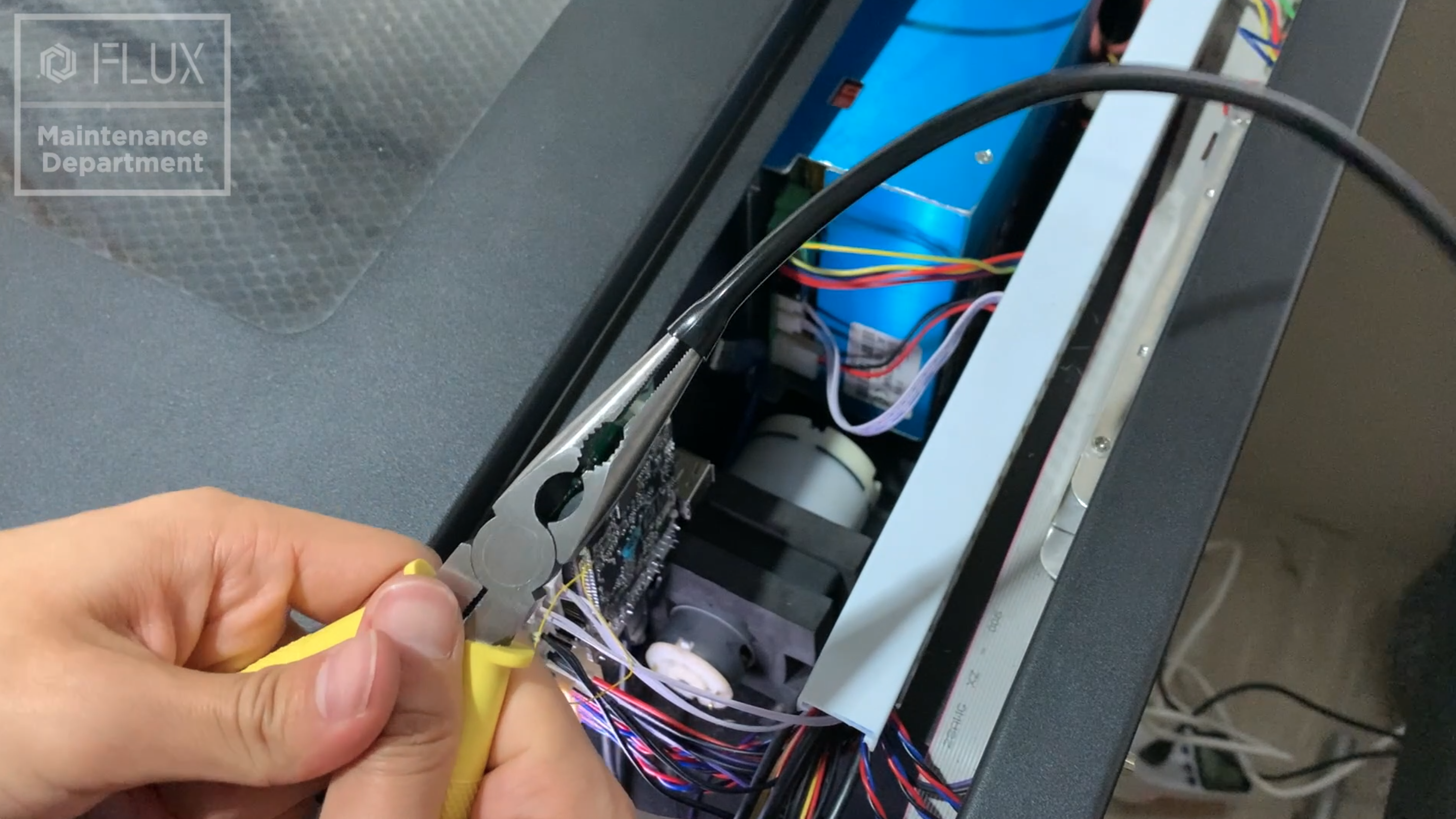

2. Utilitzeu unes alicates de punta fina per eixamplar lleugerament l'obertura de la mànega d'aire.

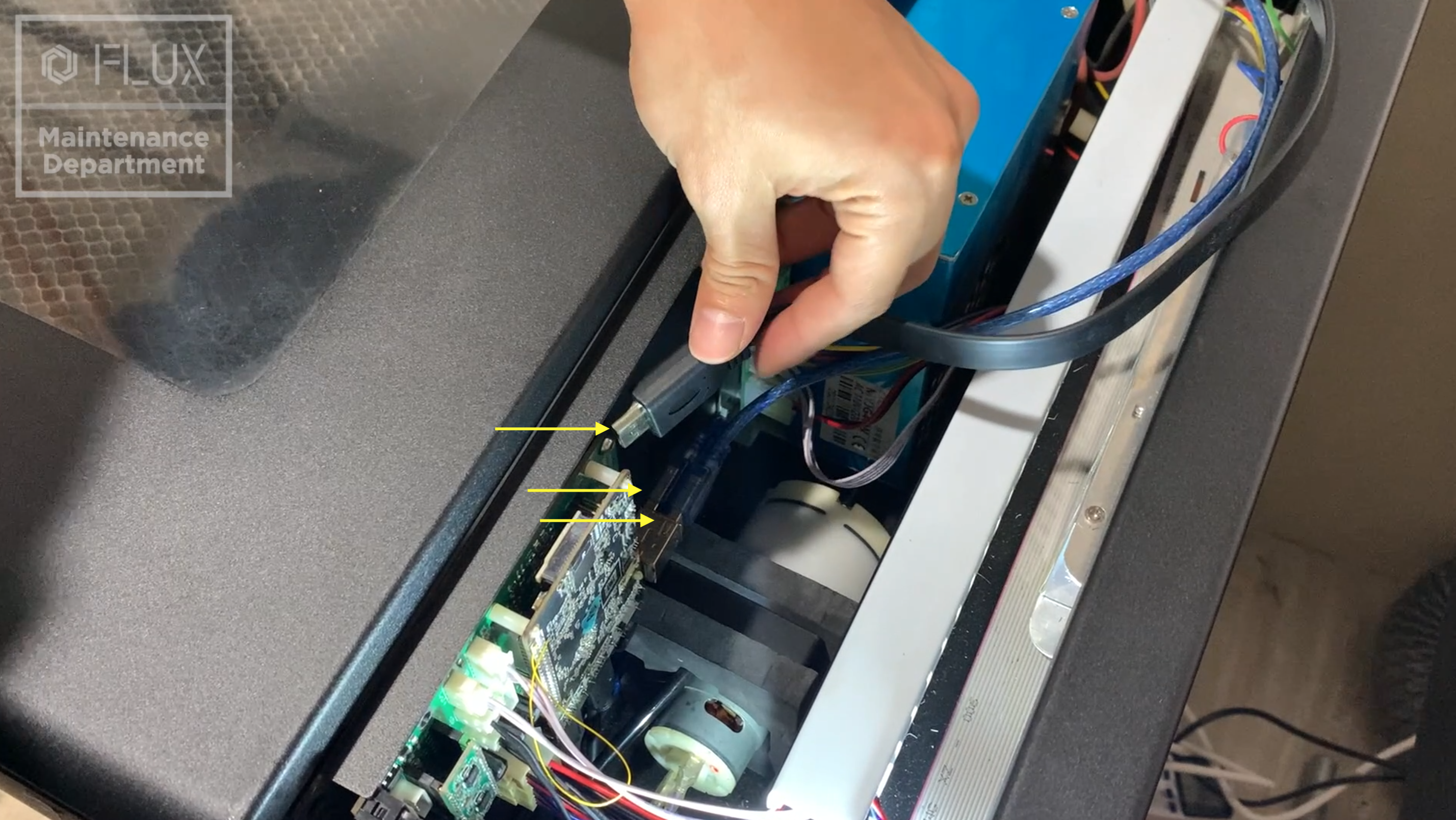

3. Desconnecteu els tres connectors de la placa base.

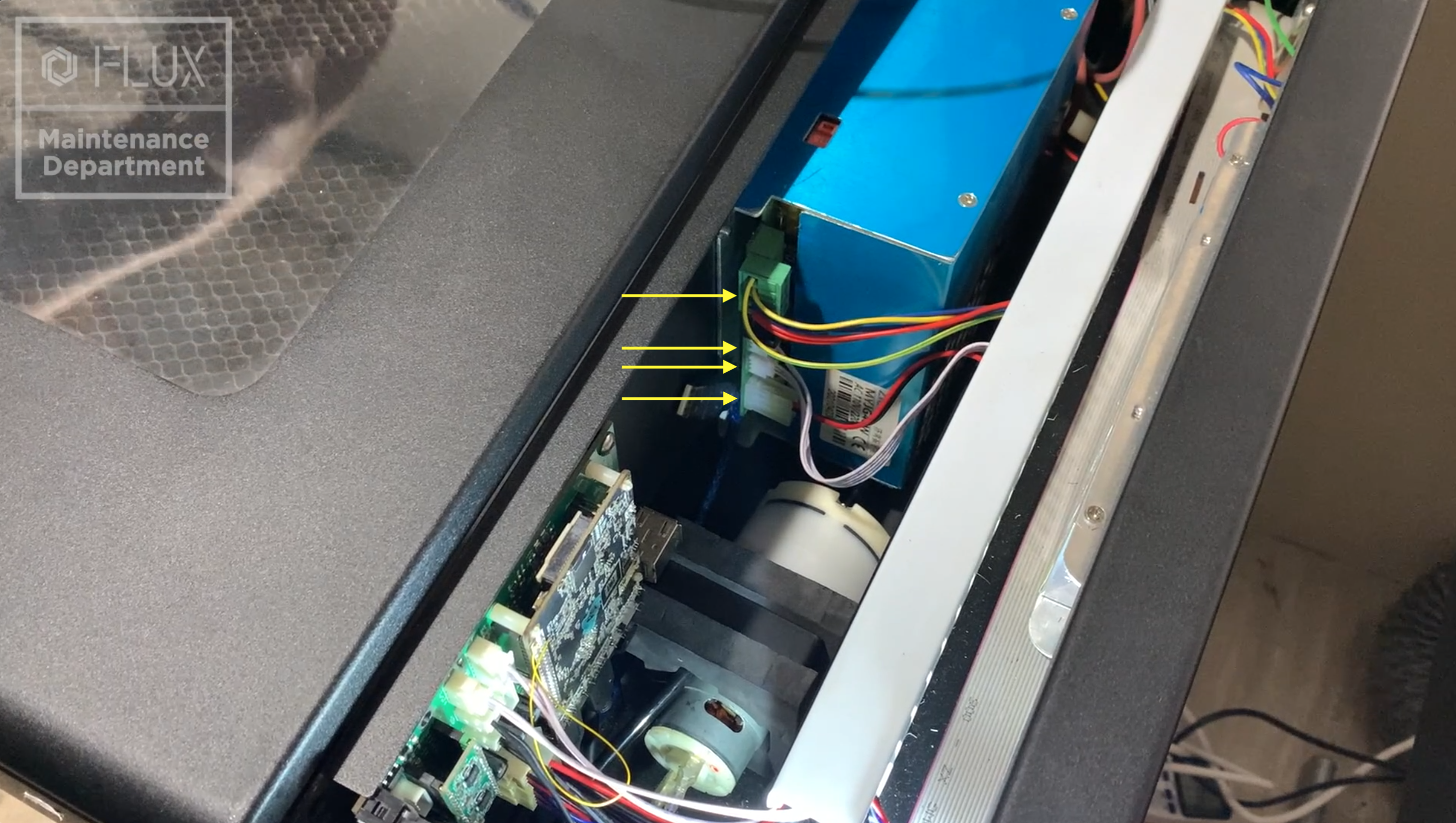

4. Desconnecteu els 4 connectors de la font d'alimentació del làser.

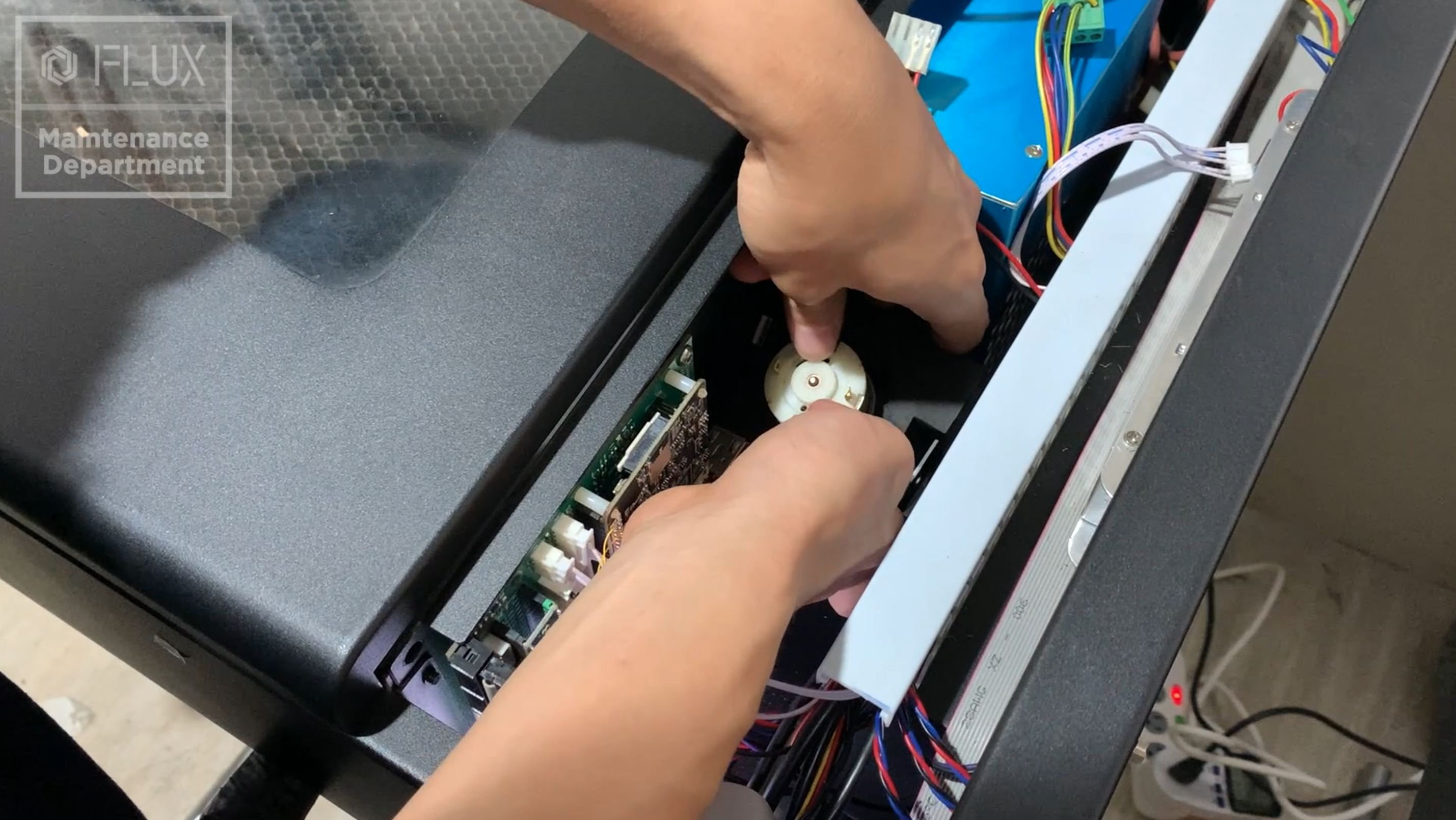

5. Retireu l'escuma de la bomba d'aire.

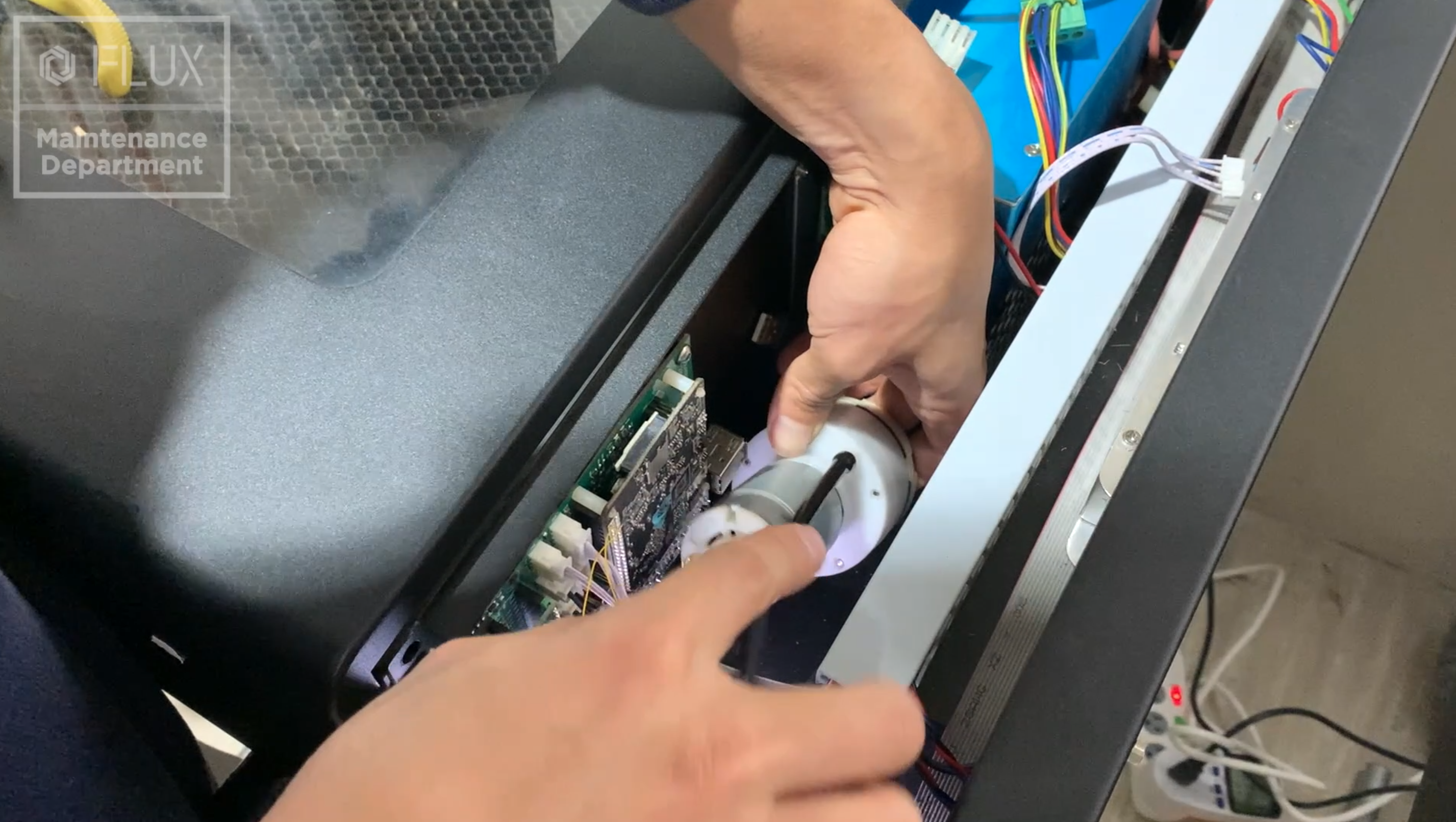

6. Connecteu la mànega d'aire a l'entrada d'aire.

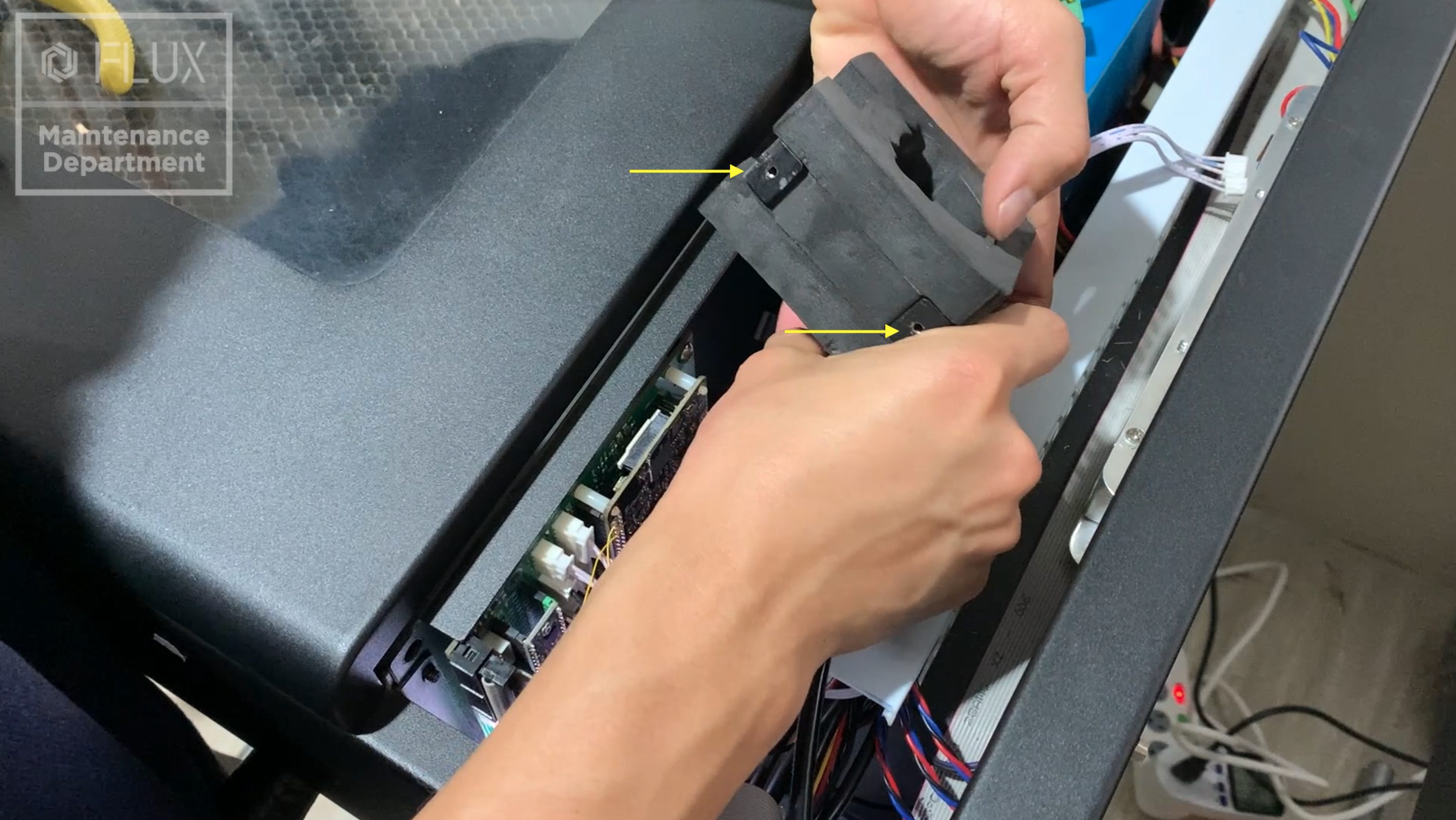

7. Els forats dels cargols han d'estar orientats cap avall.

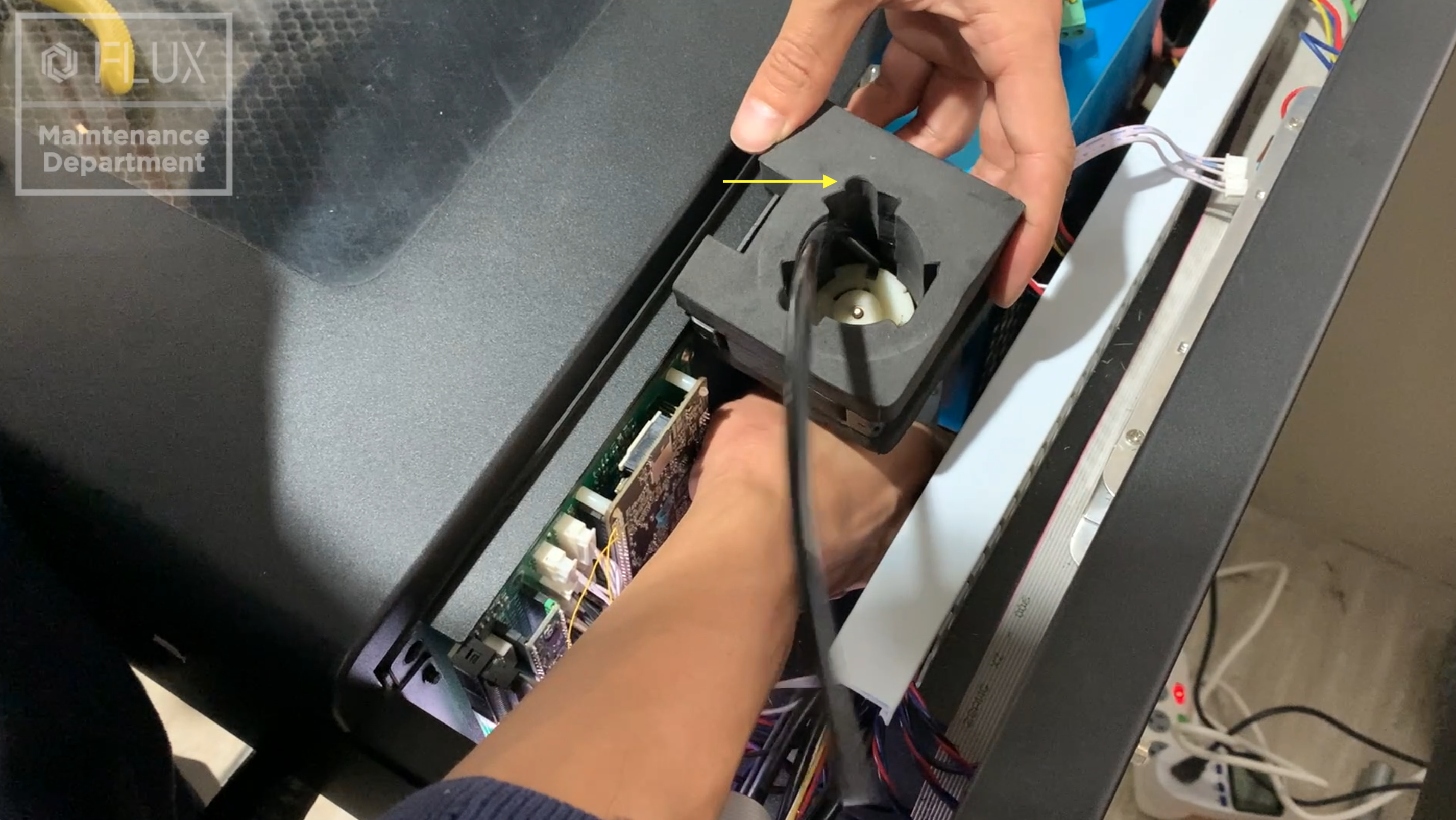

8. Col·loqueu l'escuma amb la bomba d'aire; la mànega d'aire ha de passar per l'obertura circular de l'escuma.

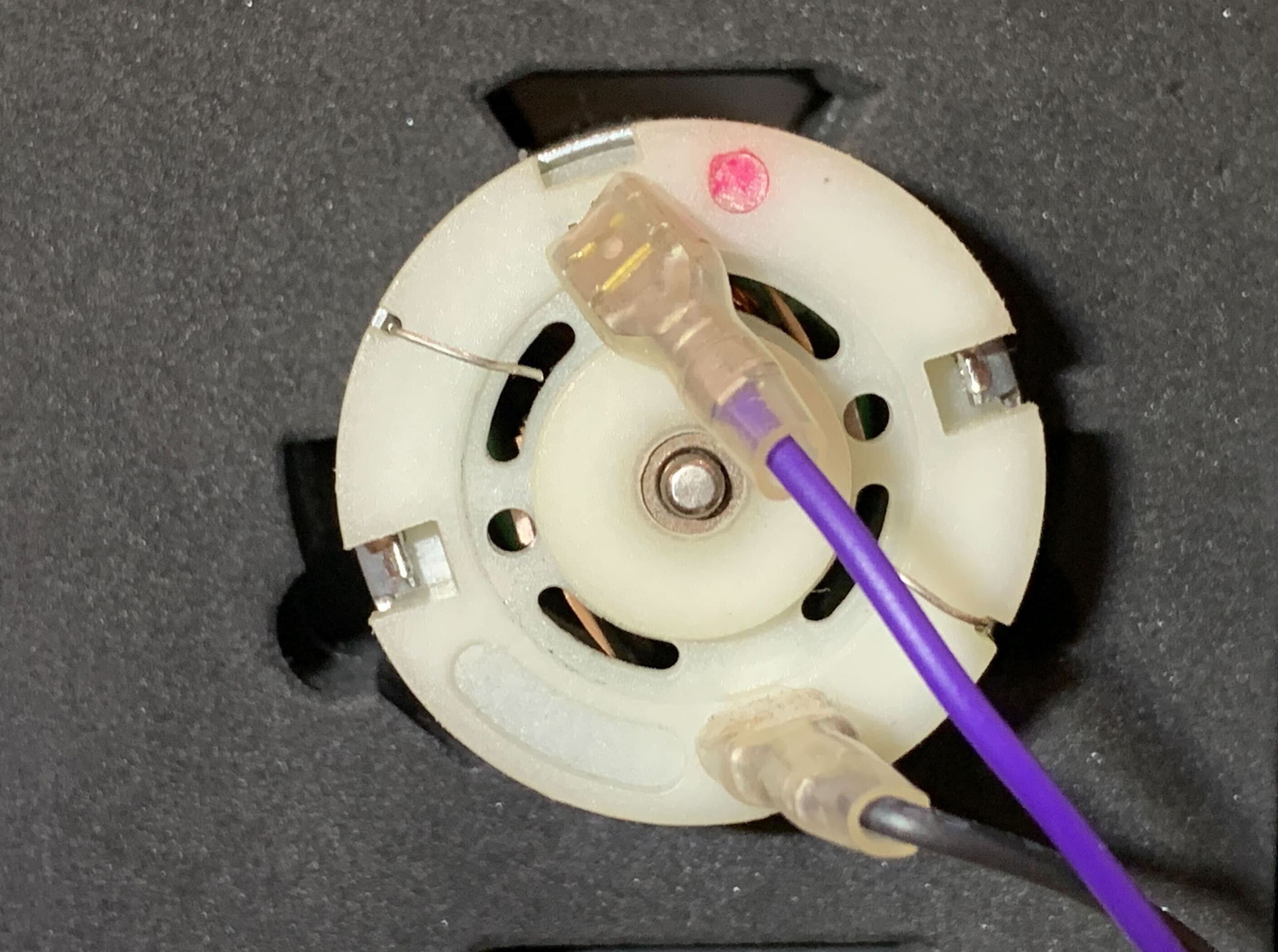

9. Connecteu els cables de la bomba d'aire (el cable blau va a l'elèctrode amb una marca de punt vermell al costat).

10. Inseriu la mànega al forat del suport.

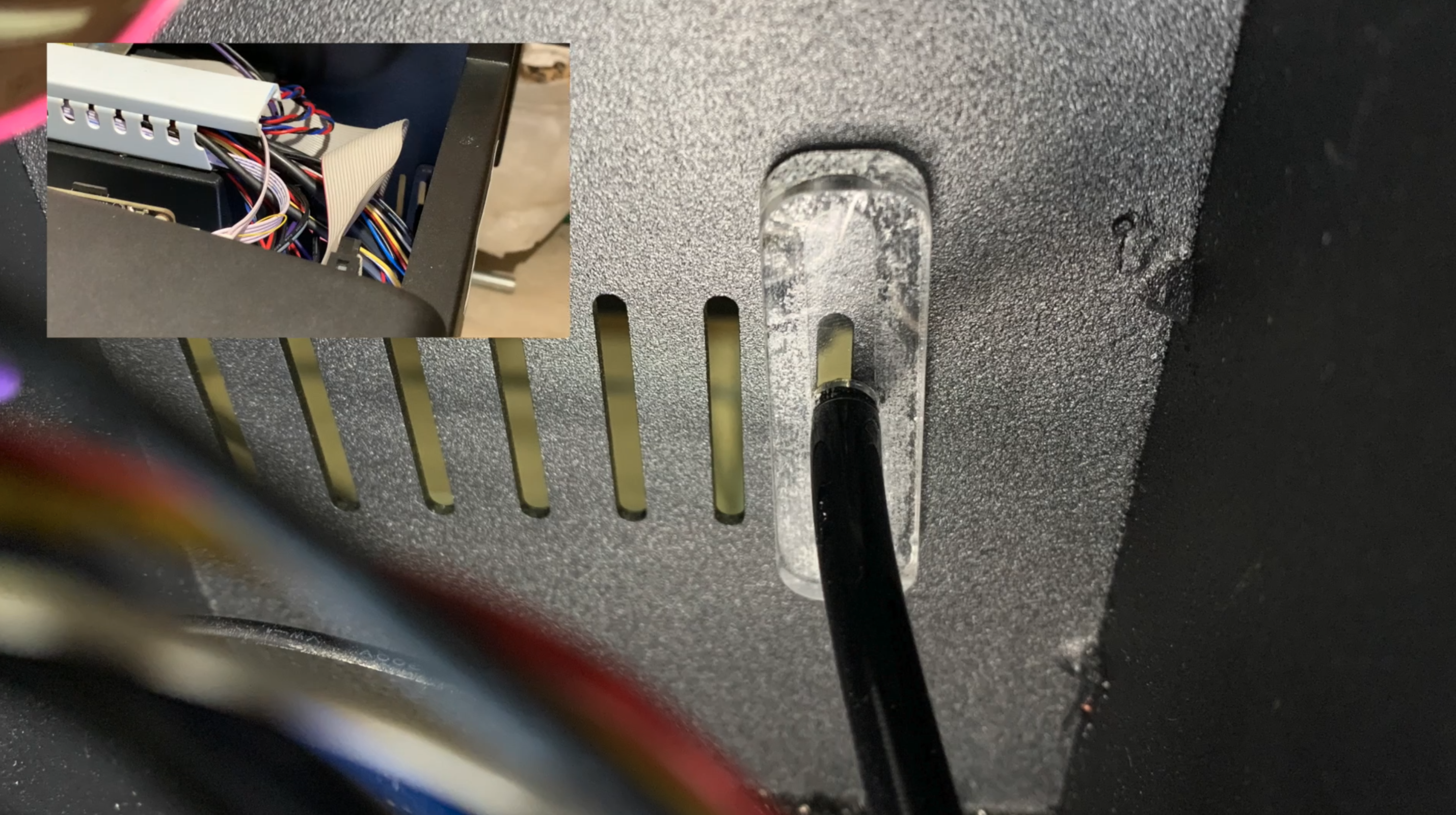

11. Fixeu el suport al forat de ventilació amb un adhesiu.

12. Connecteu els connectors a la font d'alimentació del làser.

13. Connecteu els connectors a la placa principal.

14. Feu servir una clau T8 per fixar els cargols de la bomba d'aire.

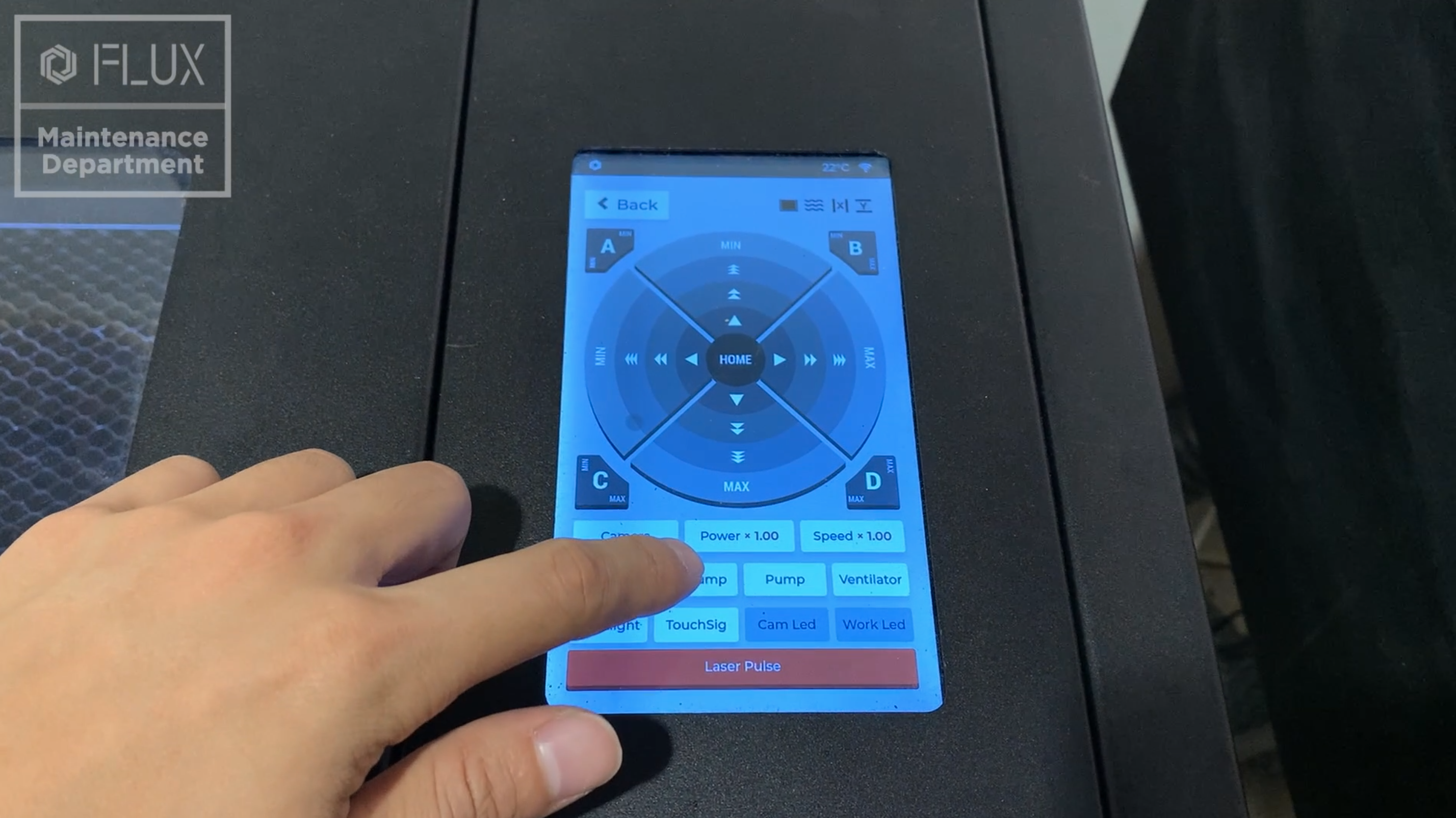

15. Engegueu la màquina i comproveu el funcionament de l'entrada de la bomba d'aire.

16. FI
