2-5 Calibratge de la càmera

Se us demanarà que executeu un calibratge de la càmera quan utilitzeu la màquina per primera vegada.

El procés assegura que la càmera estigui alineada després de l'enviament i millora la precisió de la previsualització.

Elements de preparació

Paper blanc A4 (mida carta) (preparació pròpia)

1. Seleccioneu la vostra màquina

Seleccioneu el nom de la màquina en ús.

2. Col·loqueu un paper blanc

Col·loqueu un paper blanc A4 (mida carta) net a la cantonada superior esquerra de l'àrea de treball.

3. Enfoqueu el paper

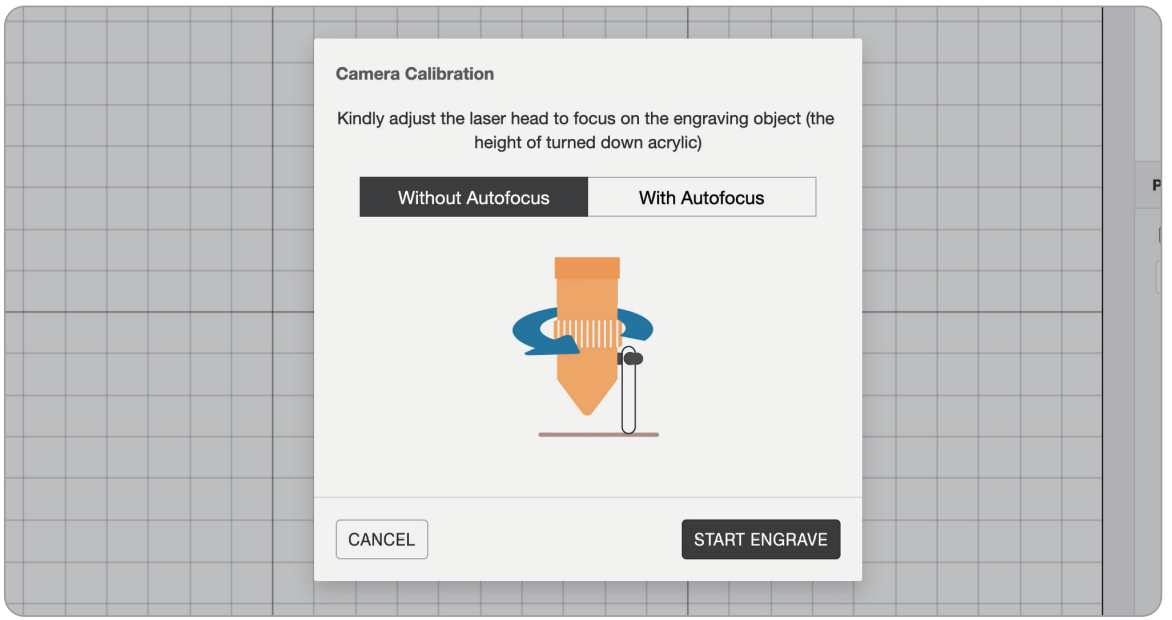

a. Per a l'enfocament manual

1. Afluixeu l'anell de fixació del broquet
2. Feu que la sonda d'enfocament toqui el material de gravat
3. Estrenyeu l'anell
4. Gireu la sonda d'enfocament després de completar l'enfocament.

b. Per a màquines instal·lades amb autofocus

Feu doble clic al botó lateral del complement perquè la sonda toqui el material de gravat.

4. Graveu la imatge de calibratge

La màquina retallarà línies de quadrícula al paper.

Feu clic a qualsevol lloc per ometre el procés de dibuix i saltar al següent pas.

5. Alineeu el quadrat vermell

Moveu les línies de la quadrícula al centre i alineeu l'exterior del quadrat vermell amb el quadrat central de les línies de la quadrícula ajustant les tecles de direcció, la translació horitzontal i vertical, l'angle de rotació i la relació de mida (les tecles amunt i avall del teclat poden ajustar el valor).

Consulteu el vídeo tutorial aquí.

5. La posició final del quadrat vermell

Aquest és un exemple de la posició alineada del quadrat vermell.

Assegureu-vos que el quadrat vermell i les línies de la quadrícula estiguin al centre de la pantalla.

Després d'arribar a la posició, feu clic a SEGÜENT.

6. A punt per començar!

Després de finalitzar el calibratge de la càmera, podeu començar el primer projecte de gravat.
