2-6 Tutorial de Beam Studio

Després del procés de calibratge, se us demanarà que executeu el Tutorial de Beam Studio.

Podeu reiniciar el procés a Menú > Ajuda > Mostra el tutorial d'inici si l'heu omès accidentalment.

Elements de preparació

Peça de fusta de 3mm (inclosa a la caixa d'accessoris).

Passos del tutorial

0. Seleccioneu "Sí" si voleu iniciar el tutorial de Beam Studio.

1. Canvieu al mode de previsualització:

Toqueu la icona de previsualització de la càmera a l'esquerra > Seleccioneu la màquina en ús.

2. Previsualitzeu la plataforma:

a. Poseu la peça de fusta

b. Ajusteu el focus

c. Tanqueu la coberta de la porta

d. Previsualitzeu el rang del material de gravat i feu clic a la interfície de treball o seleccioneu un rang de previsualització.

3. Finalitzeu el mode de previsualització: Seleccioneu "Finalitza la previsualització" 。

4. Dibuixeu un rectangle: Seleccioneu un "Rectangle (M)" per dibuixar un quadrat a la capa 1 i premeu Majúscules per quadrar-lo.

5. Arrossegueu per dibuixar: Arrossegueu per dibuixar un quadrat a la interfície de treball.

6. Canvieu al panell de capes: Canvia a la capa per configurar els paràmetres.

7. Estableix el preajustament: "Fusta - Tall de 3 mm".

8. Afegeix una nova capa: El nom de la nova capa és Capa 2.

9. Dibuixa un cercle: Selecciona "Oval (L)" per dibuixar un cercle a la capa 2 i prem Shift per fer un cercle.

10. Arrossega per dibuixar: Arrossega per dibuixar un cercle a la interfície de treball.

11. Activa l'emplenament: Activa la funció d'emplenament

12. Canvia al panell de capes: Canvia a la capa per configurar els paràmetres.

13. Estableix el preajustament: Fusta - Gravat : "Fusta - Gravat".

14. Envia l'arxiu:

a. Confirma els paràmetres i la configuració de les capes.

b. Selecciona el nom de la màquina en ús.

c. Fes clic a "Inicia" per executar el procés de gravat i tall.

Nota:

Per assegurar-te que els resultats del gravat no es vegin afectats per l'ordre d'execució, hi ha dues recomanacions:

1. Gravat abans de tallar: l'ordre d'execució del treball és de dalt a baix de la capa, assegureu-vos que la capa de gravat estigui a la part superior i la capa de tall a la part inferior per evitar el focus incorrecte del gravat causat per l'esfondrament de l'objecte després del tall, que afectarà el resultat del gravat.

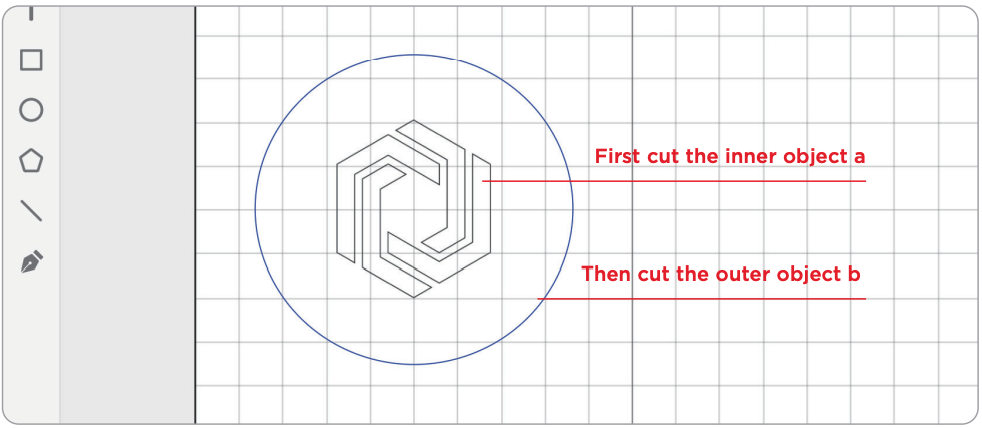

2. Com es mostra a continuació, si hi ha diversos objectes de tall a la mateixa capa i hi ha una relació interior i exterior, els objectes interiors es tallaran primer i després es tallaran els objectes exteriors; si l'objecte a està dins de l'objecte b, l'objecte a es tallarà primer i després l'objecte b.

Resolució de problemes

• Refrigerador apagat
• Porta oberta
• Error de posicionament
• Si el resultat del gravat és borrós o el color és tènue, comproveu si el material està ben enfocat. Si no funciona, es recomana inspeccionar la trajectòria òptica .
