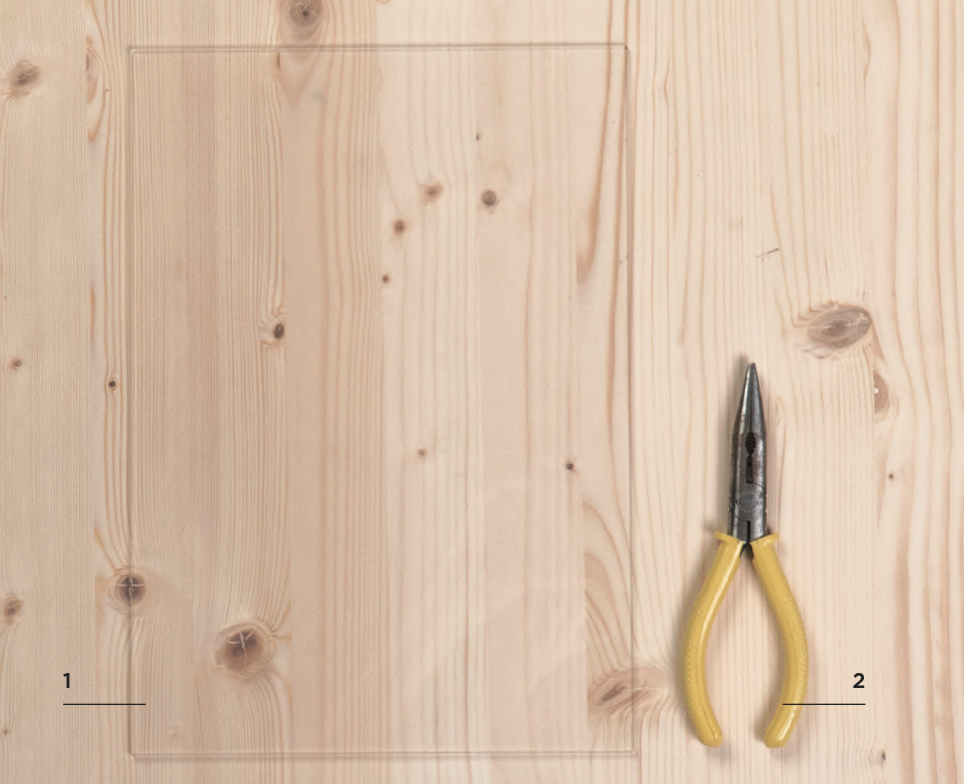

Elements de preparació

1 | Acrílic amb un gruix de 3mm a 5mm

2 | Alicates de punta fina

Centre de suport:

3 | Arxiu de tall de la sonda d'enfocament (.dxf)



Passos d'operació

1. Descarregueu l'arxiu de tall de la sonda d'enfocament: Aneu al lloc web oficial > "Suports" > "Centre d'ajuda" i cerqueu l'arxiu de tall de la sonda d'enfocament > descarregueu l'arxiu.

2. Talleu la sonda d'enfocament: Col·loqueu l'acrílic > Enfoqueu, de manera que la distància des de la sortida del làser fins a l'acrílic sigui de 12mm (aproximadament el gruix de 6 monedes de 10 NT$) > Importeu l'arxiu de la sonda d'enfocament a Beam Studio > Ajusteu els paràmetres de tall > Envieu el treball.

3. Retireu la mànega d'aire del capçal làser:

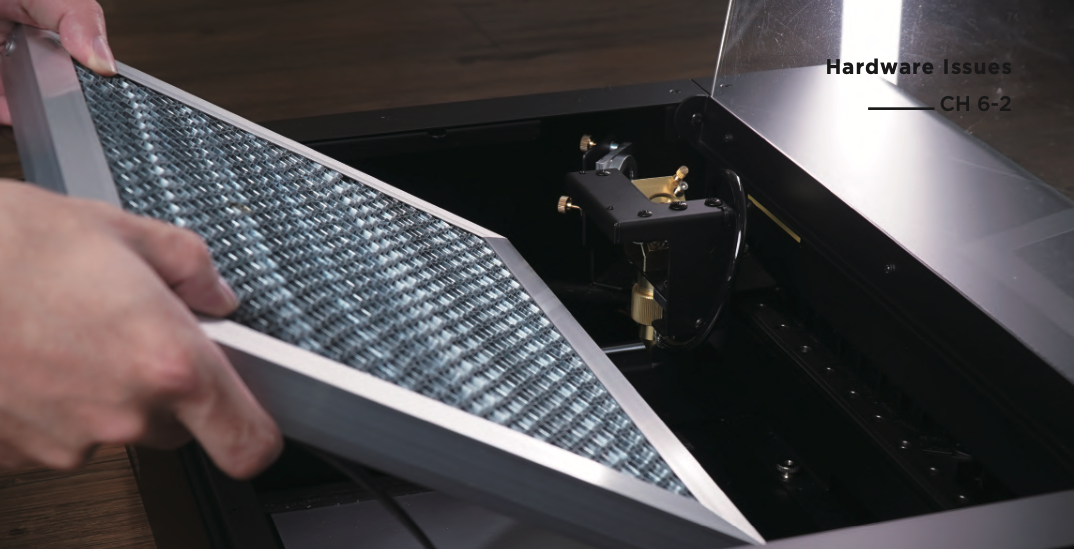

a. Traieu la taula de bresca com es mostra a dalt. 【Manteniment】 Neteja de la taula de bresca, pas 1 >

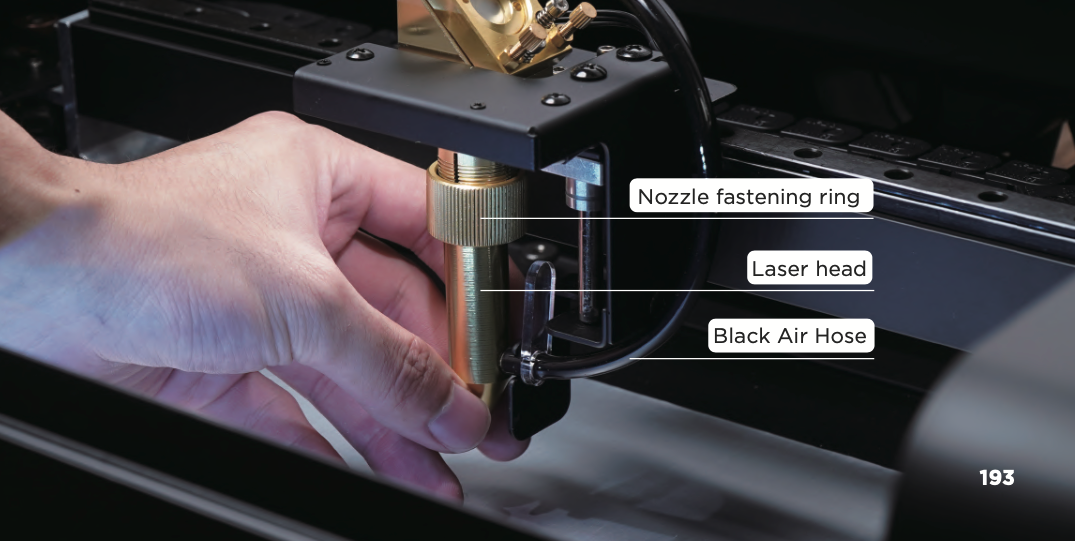

b. Desenrosqueu l'anell de fixació del broquet > Retireu el capçal làser > Traieu el capçal làser i la mànega d'aire negra cap endavant i cap avall.

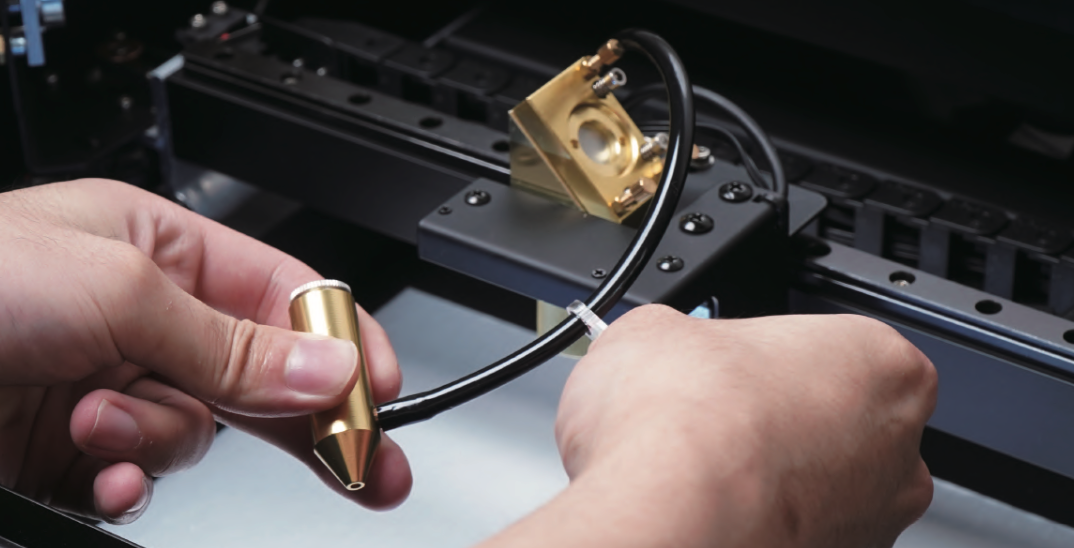

c. Moveu la sonda d'enfocament antiga cap enrere i lluny del capçal làser.

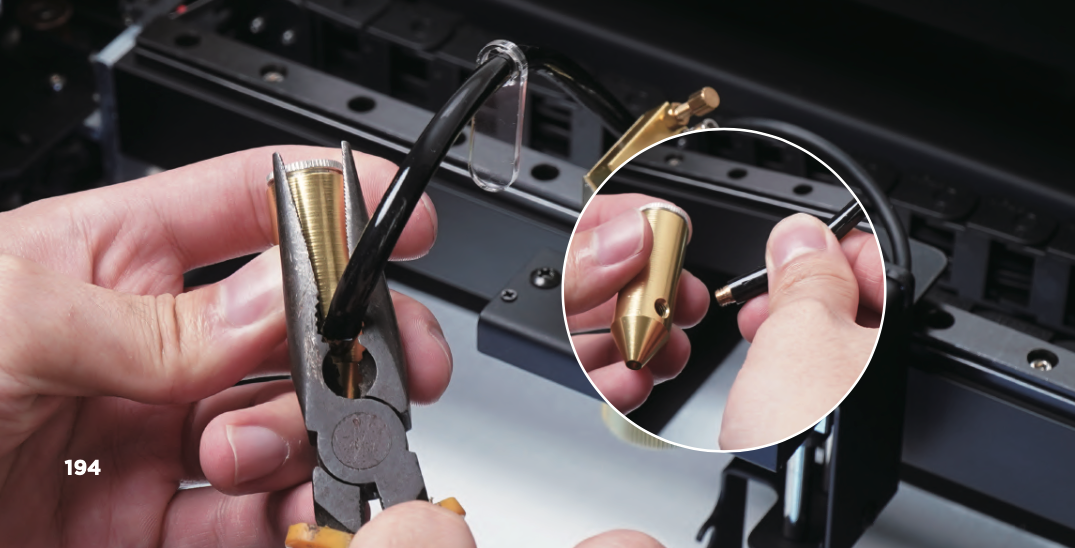

d. Subjecteu la mànega d'aire negra a l'extrem posterior de les alicates amb una serra de baixa densitat i gireu el capçal làser en sentit antihorari per retirar la mànega d'aire.

Eviteu la deformació de la mànega durant la retirada amb les alicates. ___2021-08-30___3.44.09.png


4. Substituïu la sonda d'enfocament antiga per una de nova: Traieu la sonda d'enfocament antiga > Poseu la nova sonda d'enfocament al tub d'aire negre.

5. Torneu a col·locar el tub d'aire al capçal làser:

a. Gireu el capçal làser en sentit horari per combinar el tub d'aire negre amb el capçal làser.
b. Col·loqueu el capçal làser i el tub d'aire negre cap amunt i cap enrere perquè el tub quedi col·locat a la ranura.

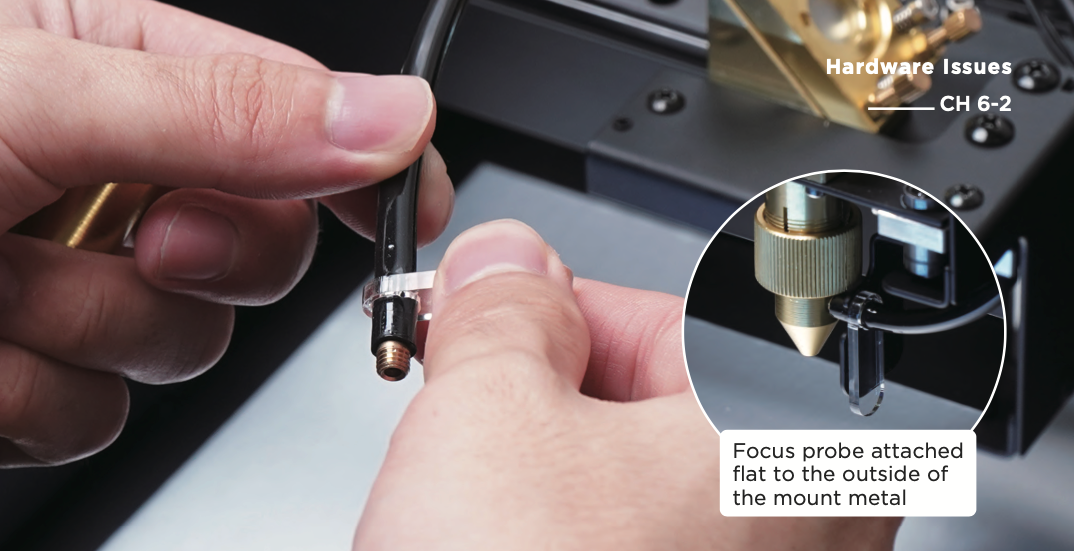

c. Estrenyeu l'anell de fixació de la tovera > Moveu la sonda d'enfocament cap al capçal làser perquè quedi plana contra l'exterior del suport > Torneu a col·locar la taula de bresca【Manteniment】Neteja de la taula de bresca, pas 3.

6. Comproveu la bomba d'aire: Feu clic a "Bomba d'aire" a la pantalla > Col·loqueu un tros de paper a la sortida del làser i comproveu si el capçal làser bufa aire normalment. Si no hi ha aire, poseu-vos en contacte amb el vostre distribuïdor.

Registres de resolució de problemes:

1. Vídeo:

Col·loqueu un tros de paper a la sortida del làser i enregistreu el capçal làser bufant aire. (Feu clic a "MANTENIR" a la pantalla > "Bomba d'aire")
