Elements de preparació

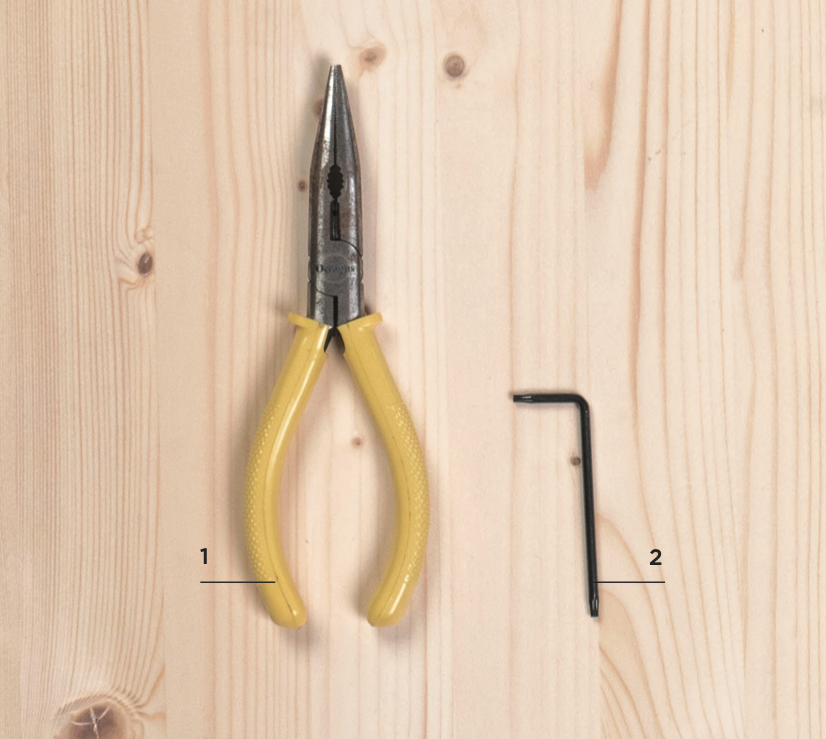

Preparació pròpia:

1 | Alicates de punta fina

Inclòs a la caixa d'accessoris:

2 | Tornavís Torx



Elements de prova:

1. Comproveu si els miralls i les lents estan oxidats o trencats:

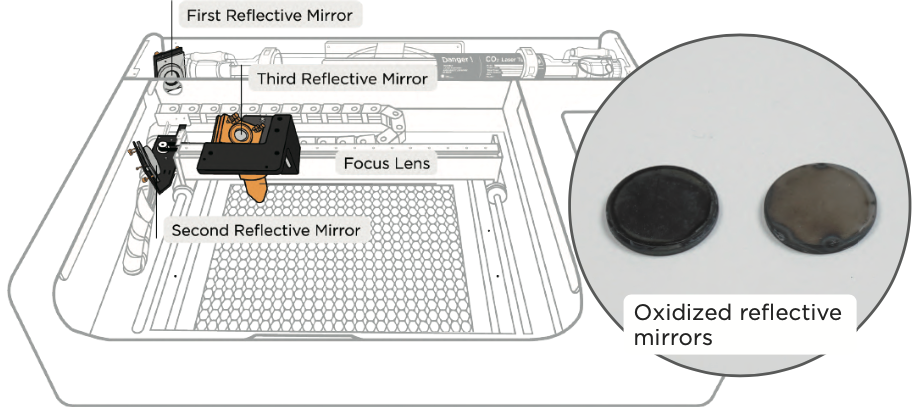

Si hi ha taques negres, taques blanques, etc. a la superfície del primer i segon mirall reflector, o si hi ha ratllades greus, i les taques no es poden eliminar mitjançant【Manteniment】Neteja de miralls i lents, o si la lent d'enfocament està deformada o trencada a causa d'una força externa, els miralls i les lents s'han de substituir.

Passos de substitució:

Primer mirall reflector:

a. Obriu la tapa posterior: Utilitzeu un tornavís Torx per treure els 6 cargols de la tapa posterior i, a continuació, traieu la tapa posterior.【Manteniment】Alineació del camí òptic >
b. Afluixeu la tapa d'alumini: Afluixeu la tapa d'alumini que fixa el mirall (mireu cap al mirall i gireu en sentit antihorari), si no es pot girar, utilitzeu alicates de punta fina per subjectar el marc d'alumini i torneu a girar >

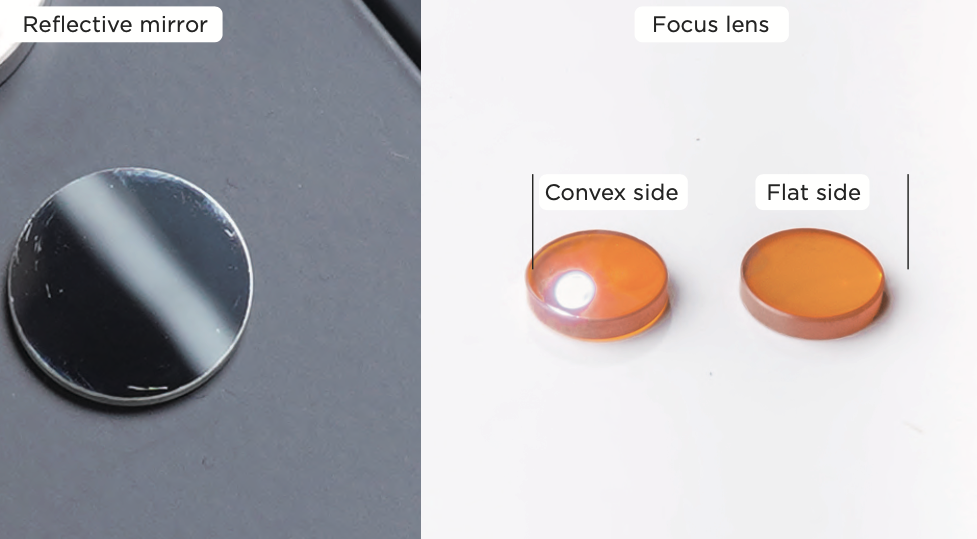

c. Substituïu el mirall: Traieu el mirall vell > Poseu el mirall nou amb el costat mat mirant cap al suport del mirall (el feix làser colpejarà el costat brillant) >

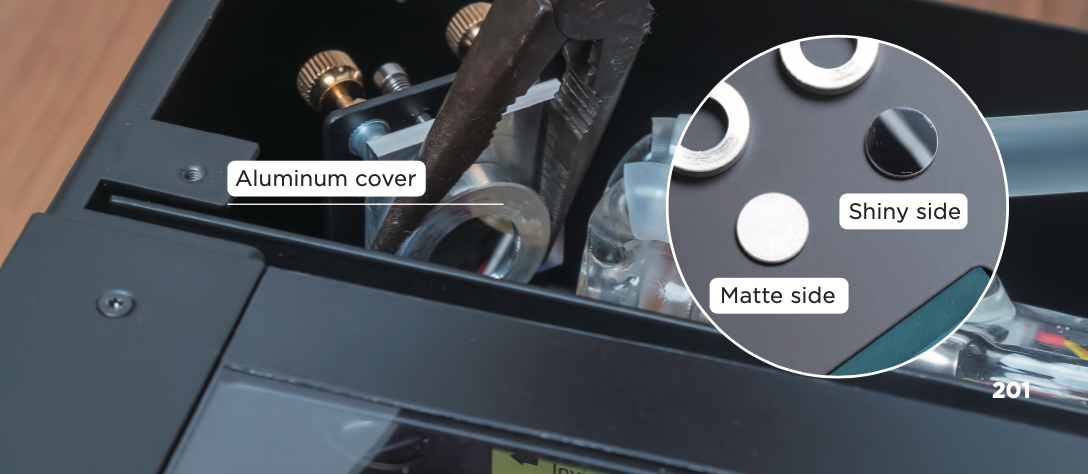

d. Estrenyeu la tapa d'alumini: Torneu a estrènyer la tapa d'alumini al suport del mirall. ___2021-08-30___3.58.55.png


Segon mirall reflector: Després d'obrir la tapa de la porta, seguiu els passos b~d del primer mirall reflector (la posició del segon mirall reflector s'indica a la imatge de).

Tercer mirall reflector:

a. Moveu el suport cap avall:

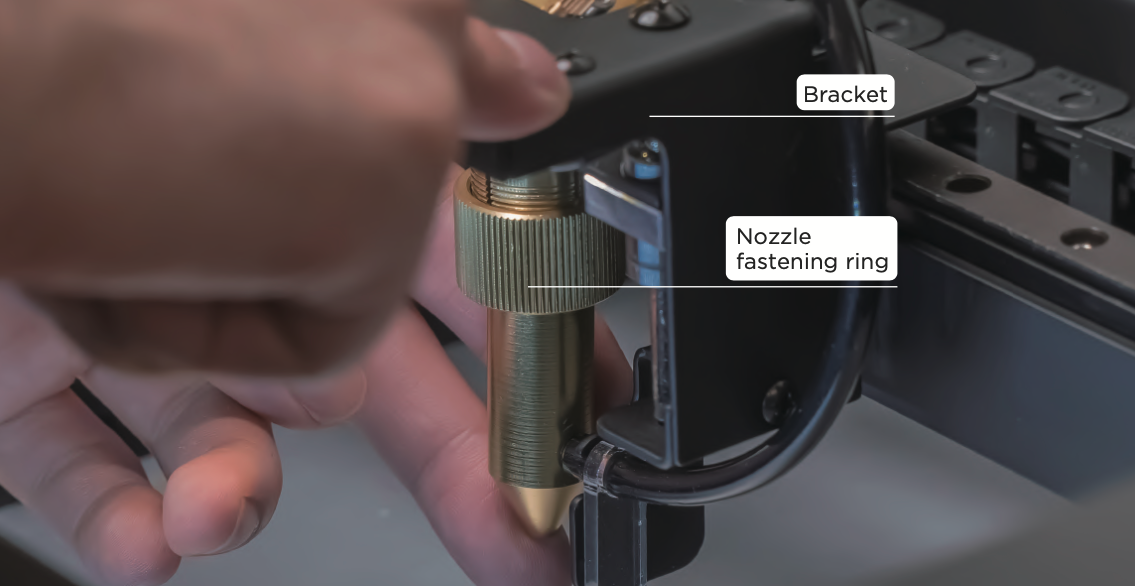

Com es mostra a la imatge anterior, desenrosqueu l'anell de fixació del broquet > Empenyeu el suport cap avall fins al final perquè els passos posteriors siguin més fàcils d'operar >

b. Afluixeu la tapa de fixació:

Utilitzeu les alicates de punta fina per subjectar els dos punts rodons de la tapa de fixació del mirall i desenrosqueu la tapa de fixació en sentit antihorari >

c. Substituïu el mirall:

Traieu el mirall vell, podeu extreure el mirall de l'àrea d'entrada del làser > Col·loqueu el nou mirall amb el costat brillant mirant cap al suport del mirall >

d. Estrenyeu la tapa fixa:

Utilitzeu alicates de punta fina per subjectar els dos punts rodons de la tapa de fixació del mirall i estrenyeu la tapa de fixació en sentit horari.

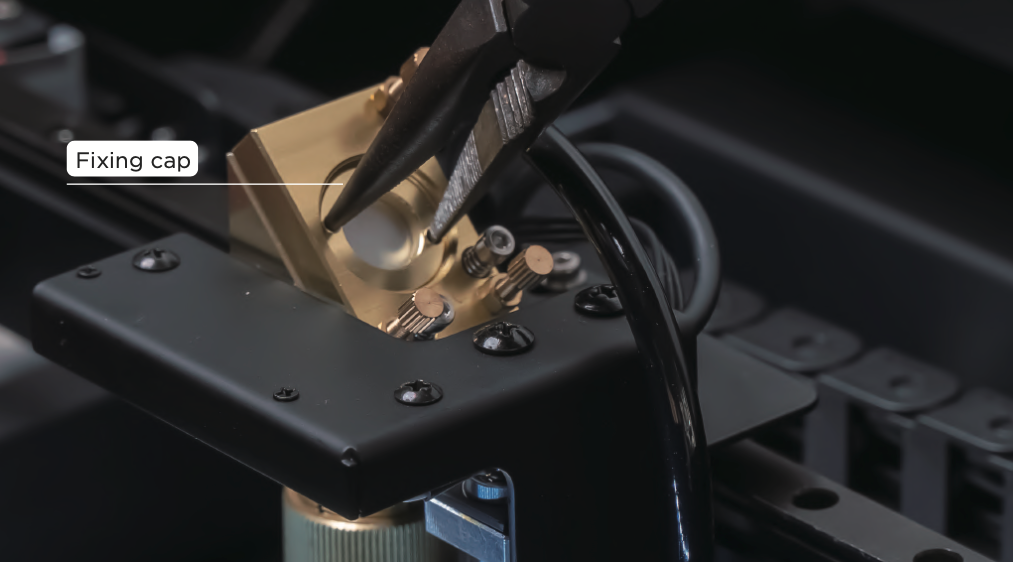

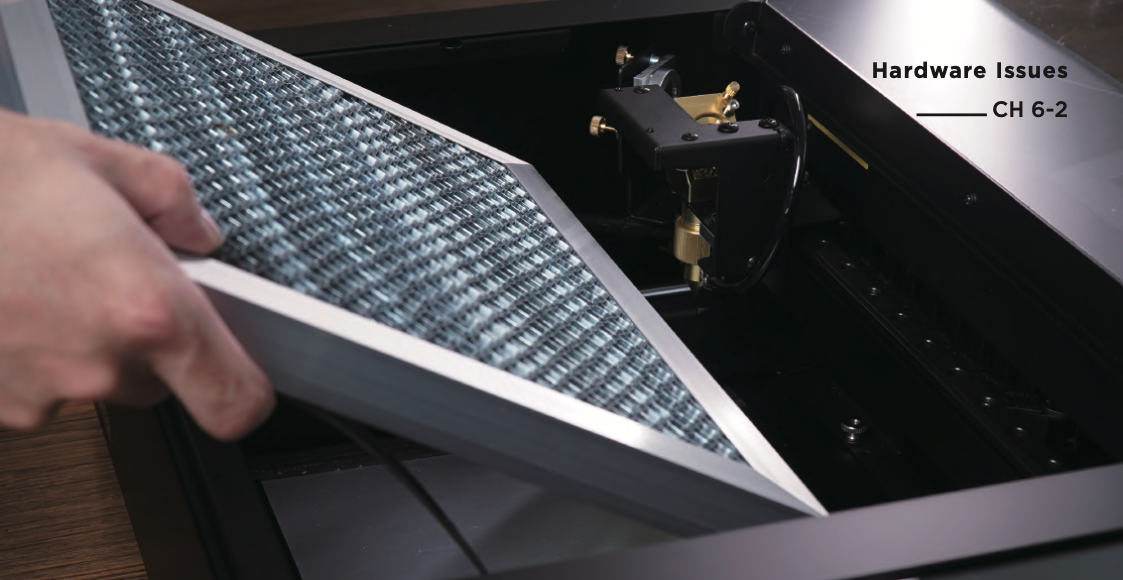

___2021-08-30___3.59.15.png ___2021-08-30___3.59.23.png

Lent d'enfocament:

a. Traieu la taula de bresca de mel【Manteniment】Neteja de la taula de bresca de mel, pas 1.

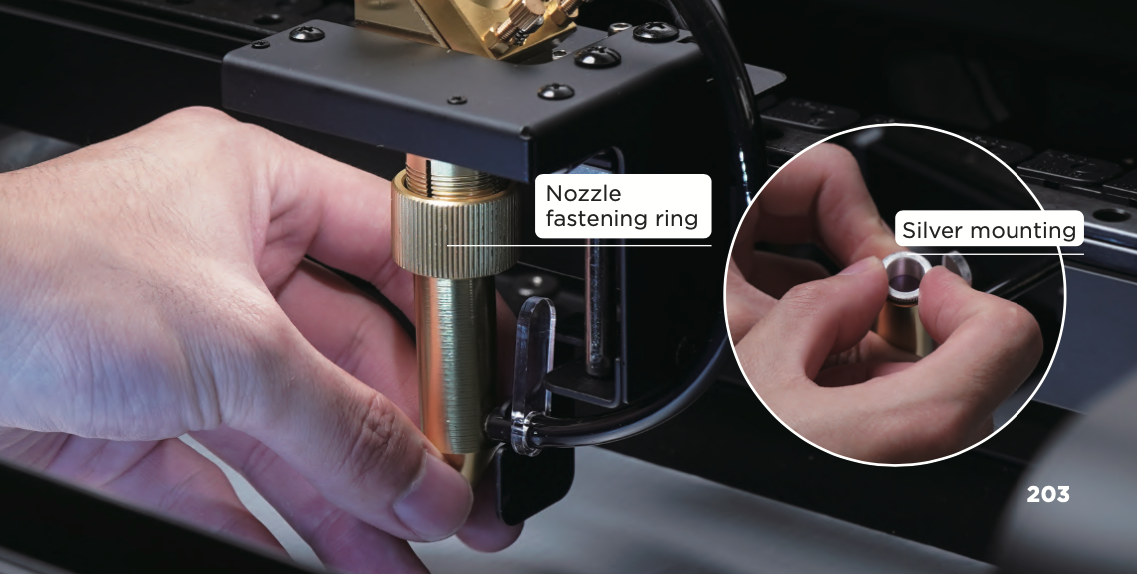

b. Afluixeu la tapa de fixació: Desenrosqueu l'anell de fixació del broquet > Traieu el capçal làser > Gireu la tapa de muntatge platejada en sentit antihorari des del capçal làser; si no es pot desenroscar, utilitzeu alicates de punta fina per ajudar >

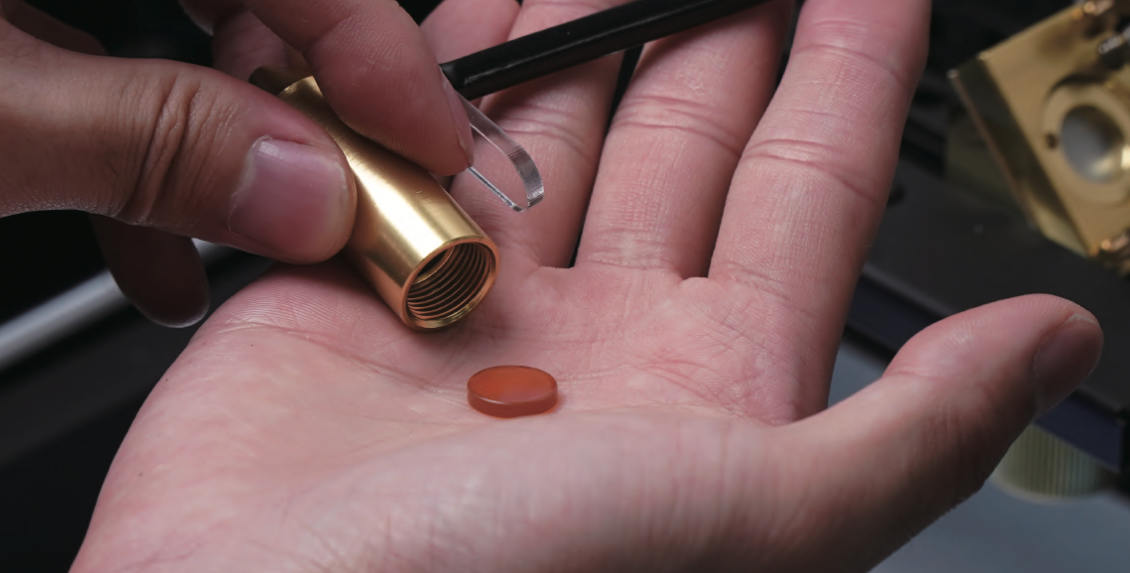

___2021-08-30___3.59.30.png ___2021-08-30___3.59.37.png

c. Substituïu la lent:

Traieu la lent vella > Poseu la lent nova al capçal làser amb el costat pla cap avall (subjecteu la vora de la lent i mireu a través de la lent, us podeu veure a vosaltres mateixos al costat convex, però no us podeu veure al costat pla) >

d. Estrenyeu la tapa de fixació:

Estrenyeu la tapa de muntatge platejada en sentit horari > Torneu a posar el capçal làser al sòcol del capçal làser > Estrenyeu l'anell de fixació del broquet.

e. Torneu a posar la taula de bresca de mel 【Manteniment】 Neteja de la taula de bresca de mel, pas 3.

Registres de resolució de problemes:

1. Foto: Feu fotos de
a. 3 miralls reflectors (si estan oxidats o trencats)

b. Lent d'enfocament (si està oxidada o trencada)


Elements de prova:

Passos de substitució:

Registres de resolució de problemes:
