5-10 No hi ha sortida del feix làser

FLUX Support Team
  • Actualització

Descripció

La raó per la qual un làser no emet pot ser complexa. Podria ser causat per un tub làser deteriorat, una font d'alimentació làser trencada (Laser PSU) o una fallada del sistema...etc.

Si us plau, seguiu els passos a continuació per solucionar el problema.


Possibles causes

  1. El sistema falla (Actualitzeu el firmware, restabliu els valors de fàbrica o torneu a flashejar la targeta SD).
  2. El camí òptic (OPA) està desalineat.
  3. La potència i la velocitat estan mal configurades al programari.
  4. El tub làser s'ha deteriorat.
  5. La font d'alimentació làser (Laser PSU) no funciona correctament.
  6. El sensor de la porta no funciona correctament. (Menys probable)



Eines

  1. Tornavís Torx T8
  2. Cinta adhesiva de doble cara
  3. Bolígraf o llapis (Opcional - Depenent del resultat de la prova)
  4. Imant x2 (Opcional)
  5. Guants de goma (Opcional - Depenent del resultat de la prova)



Pas 1

Si us plau, mireu el vídeo a continuació i determineu si el símptoma és similar al de la vostra màquina.
(Si no hi ha sortida làser quan el Beambox està en funcionament i fa un fort soroll de trencament,
indica que el tub està trencat.)


Determineu el vostre resultat i la propera acció a prendre:
  • No, la meva màquina no fa un so de trencament >> Pas 2



Pas 2

Assegureu-vos que la configuració de la velocitat i la potència sigui correcta al programari.

Step



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, la configuració és correcta >> Pas 2.1
  • No, la configuració no és correcta >> Canvieu la configuració >>
    Després de canviar la configuració, si el problema persisteix, aneu a Pas 2.1



Pas 2.1

Dupliqueu la configuració de la potència, inicieu la tasca i comproveu si el làser s'emet.
(Per exemple, si la vostra potència és del 15% originalment, augmenteu-la al 30% i inicieu la tasca.)



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, el làser s'emet >> La vostra màquina encara pot funcionar
    • Suggeriment: Augmenteu la potència i reduïu la velocitat en cada tasca fins que el tub es deteriori completament
    • Possible causa: El vostre tub làser s'ha deteriorat lleugerament
  • No, el làser no s'emet >> Pas 3



Pas 3

Apagueu la màquina.
Obriu la tapa posterior i col·loqueu una nova cinta de doble capa al primer mirall.
Si la vostra màquina té dos imants a la tapa posterior, la tapa s'ha de tornar a posar.
Després de col·locar la cinta, si us plau, aneu a Pas 3.1.

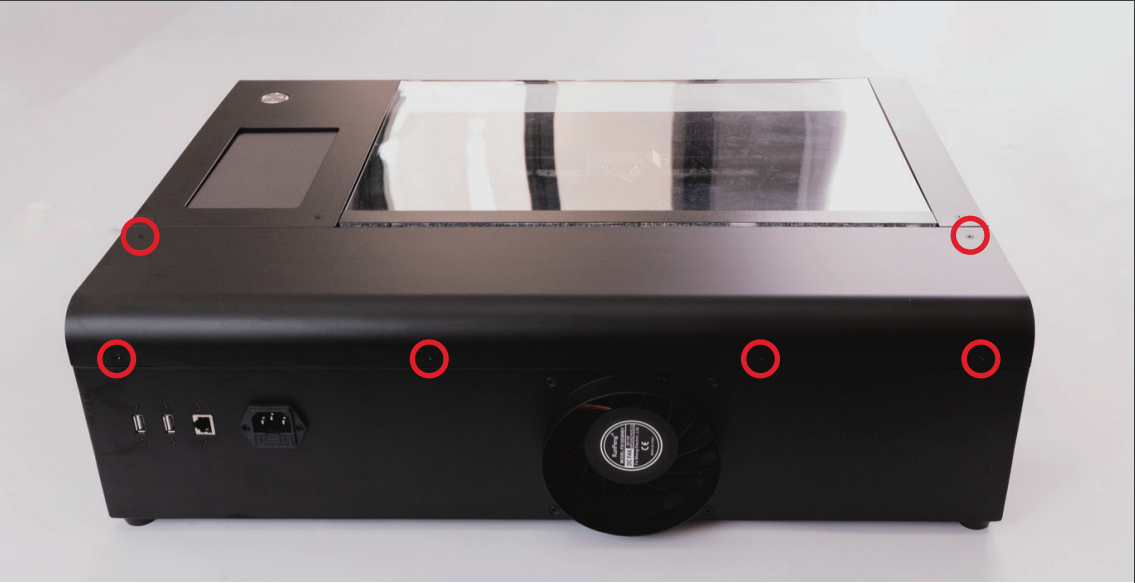

  • Utilitzeu un tornavís T8 per desenroscar els cargols de la part posterior de la màquina, i després es podrà retirar la tapa posterior.

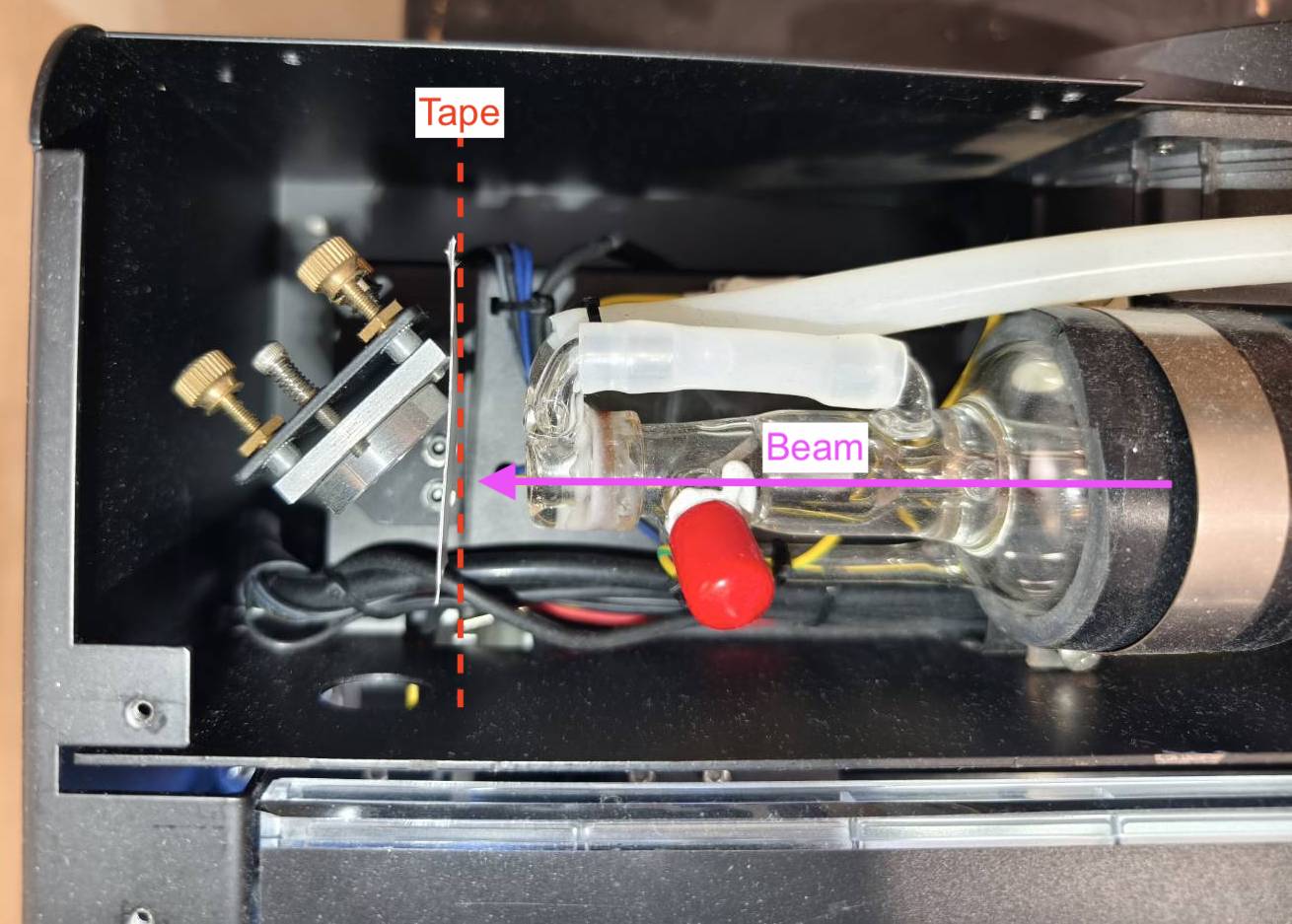

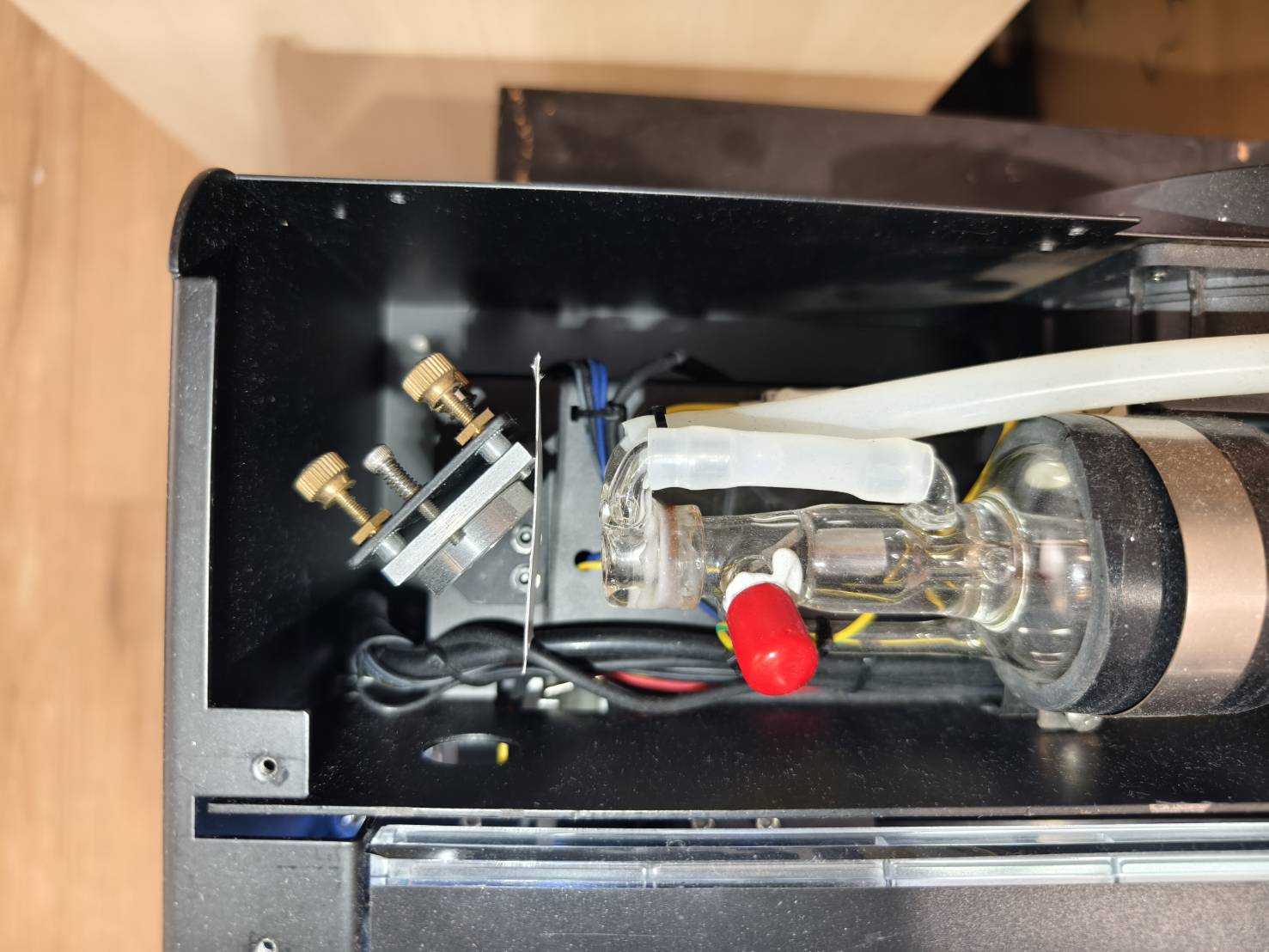

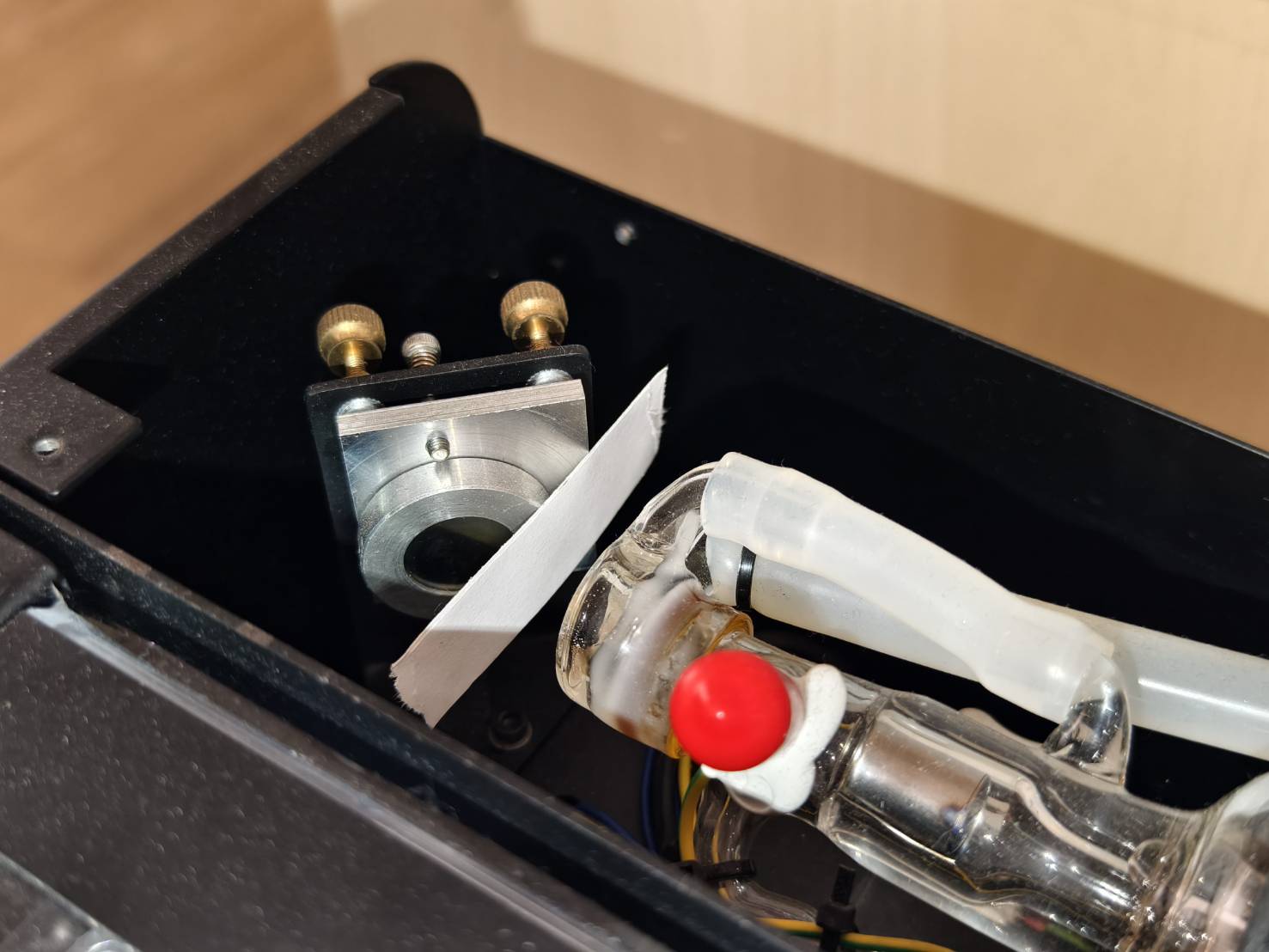

  • Col·loqueu la cinta al mirall perquè tingui un angle de 90 graus respecte al feix.



  • Si la vostra màquina té dos imants a la tapa posterior, després de col·locar la cinta, la tapa posterior s'ha de tornar a posar perquè la màquina detecti que la porta està tancada, de manera que es puguin fer els polsos.
    (No cal cargolar sempre que la icona de tancament de la porta es pugui tancar.)

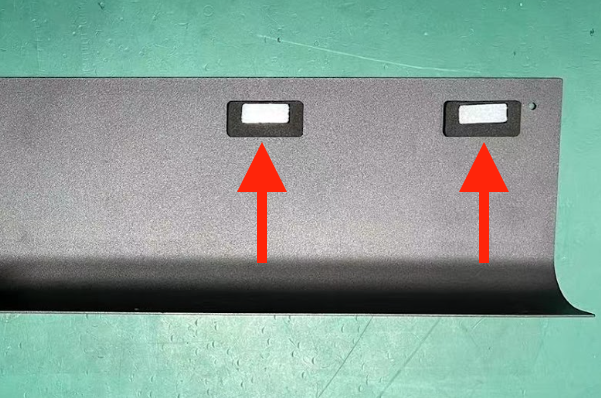

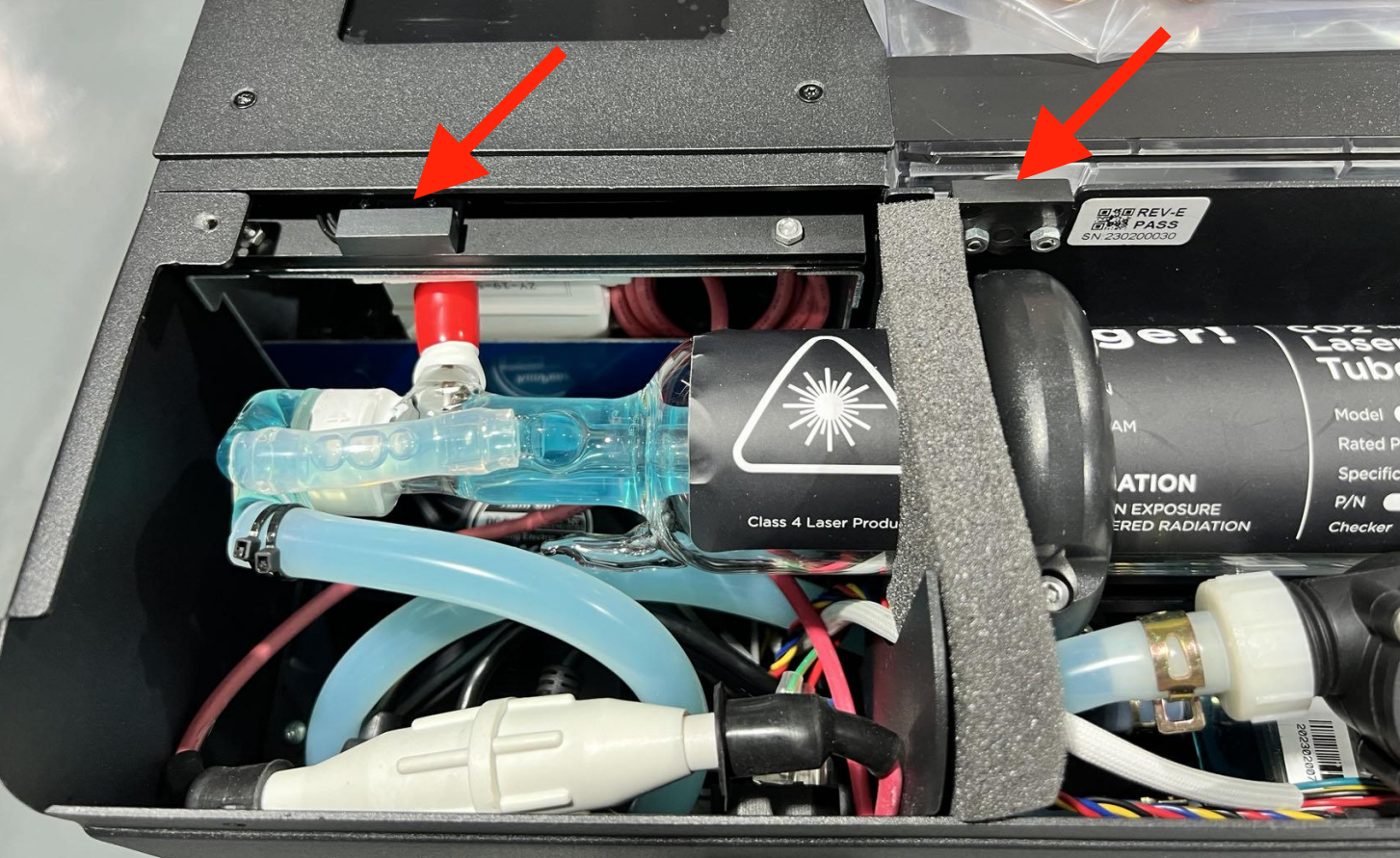

  • També podeu col·locar dos imants als sensors assenyalats a continuació per fer que la porta es tanqui.




Pas 3.1

Feu 5 polsos i comproveu si la cinta té una marca cremada.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)

A. Engegueu la màquina.
B. Tanqueu la tapa.
C. Entreu al mode de manteniment i espereu fins que el procés de posicionament estigui fet.

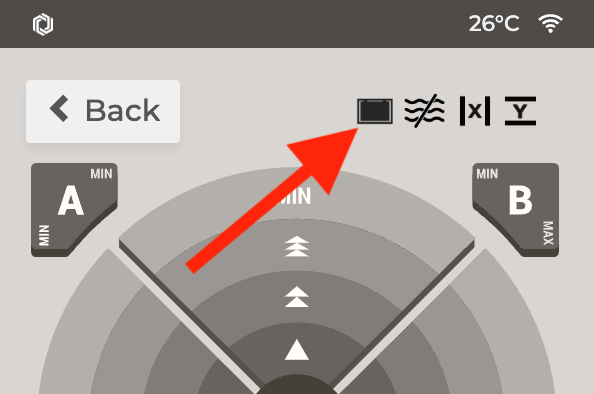

     (Assegureu-vos que la icona de la porta estigui tancada, o no podreu fer un pols.)
D. Trobeu el botó de pols.
E. Una premuda = un pols, dues premudes = dos polsos, i així successivament.
F. Comproveu la cinta
⚠︎ Si us plau, feu sempre polsos quan la tapa de la porta estigui tancada.



Exemples de resultats de la cinta

Bon exemple - Rodó i fort

Mal exemple -
Feble, buit o no rodó
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> La sortida del làser no té problemes >> Si us plau Comprova l'OPA
  • Té una marca de cremada, però el resultat és dolent >> Pas 6
  • No hi ha cap marca de cremada >> Pas 4


Pas 4

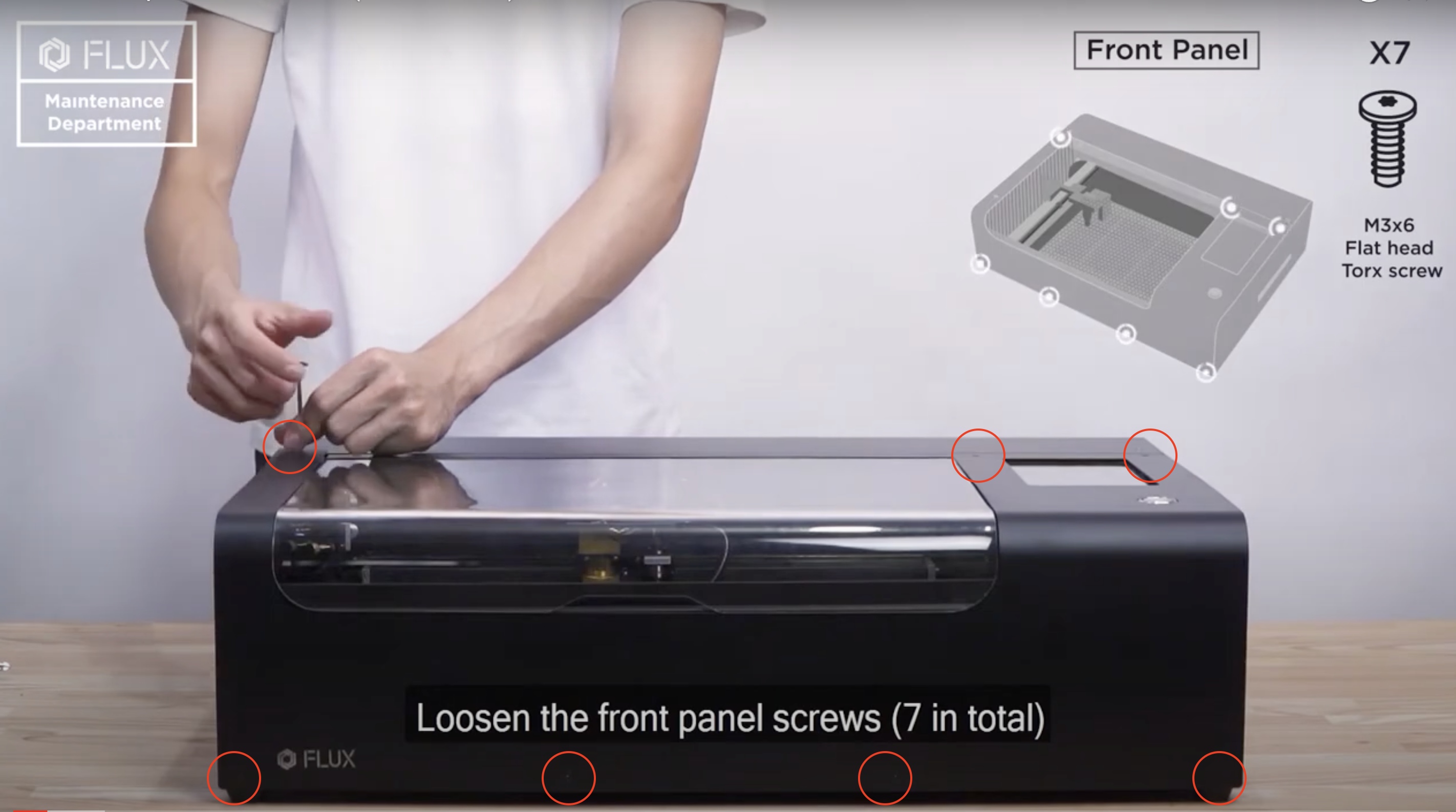

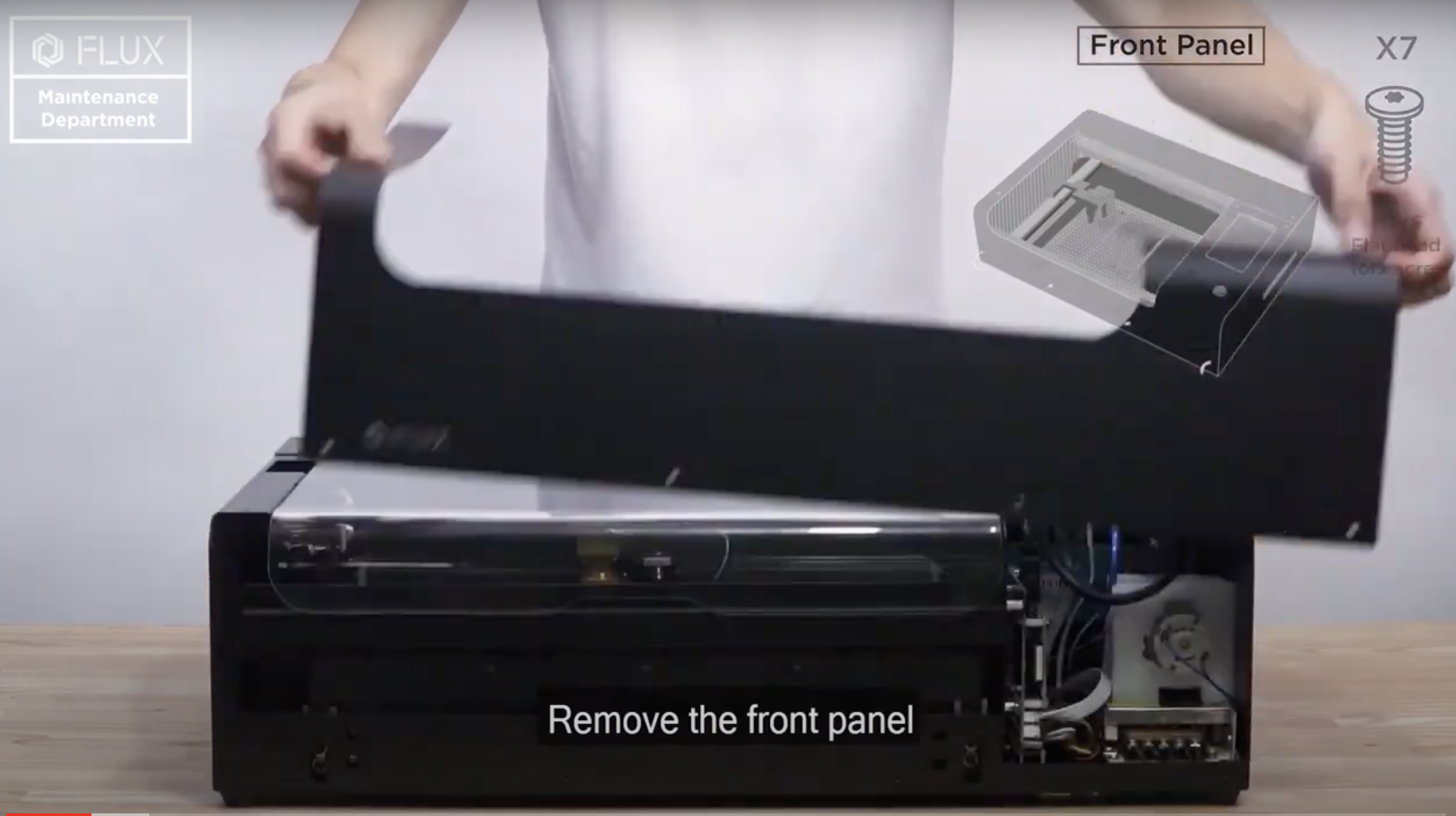

  • Treu la coberta frontal desenroscant aquests cargols T8.
    (Pots consultar el vídeo que té el clip de retirada de la coberta frontal.)

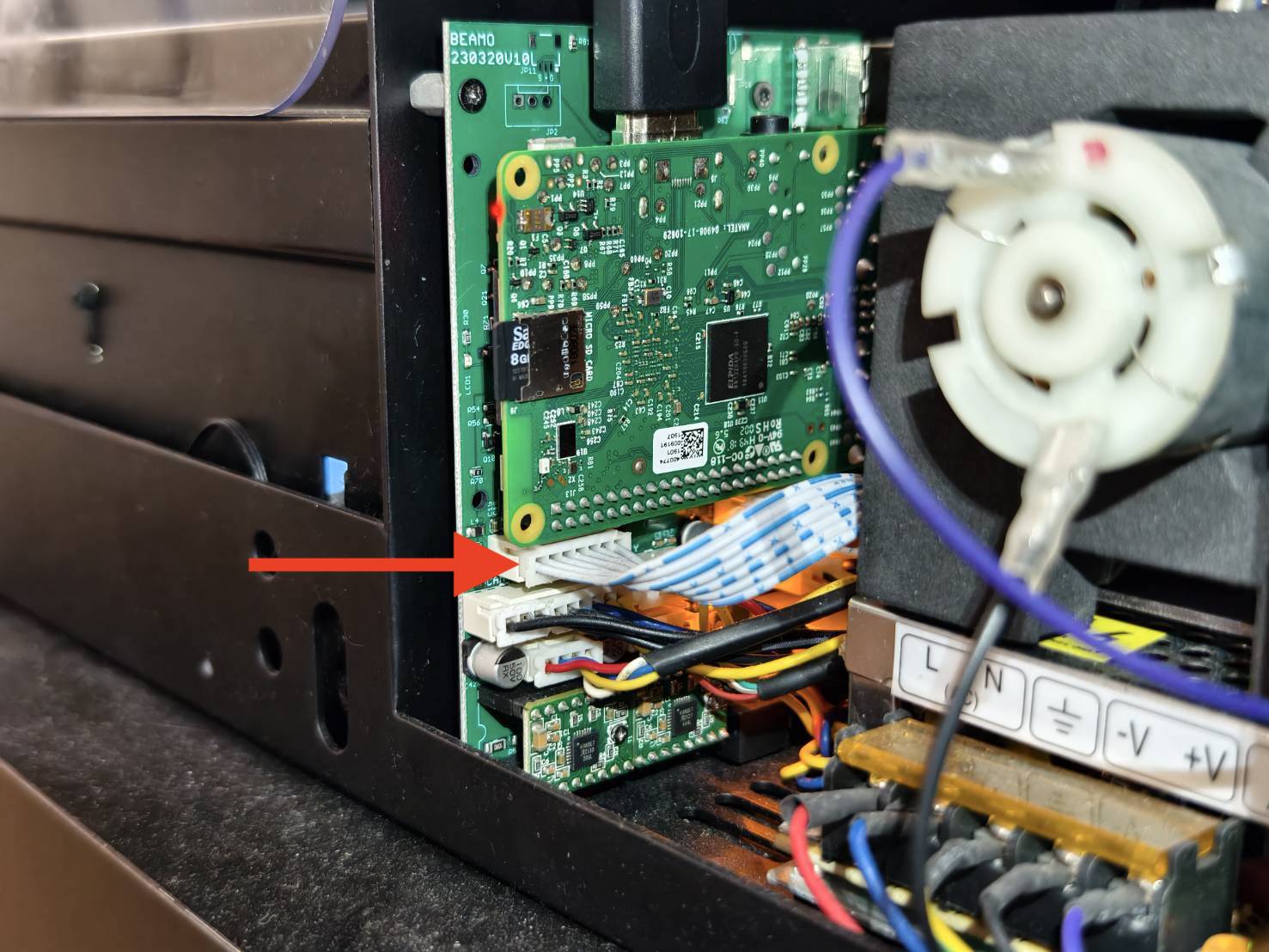

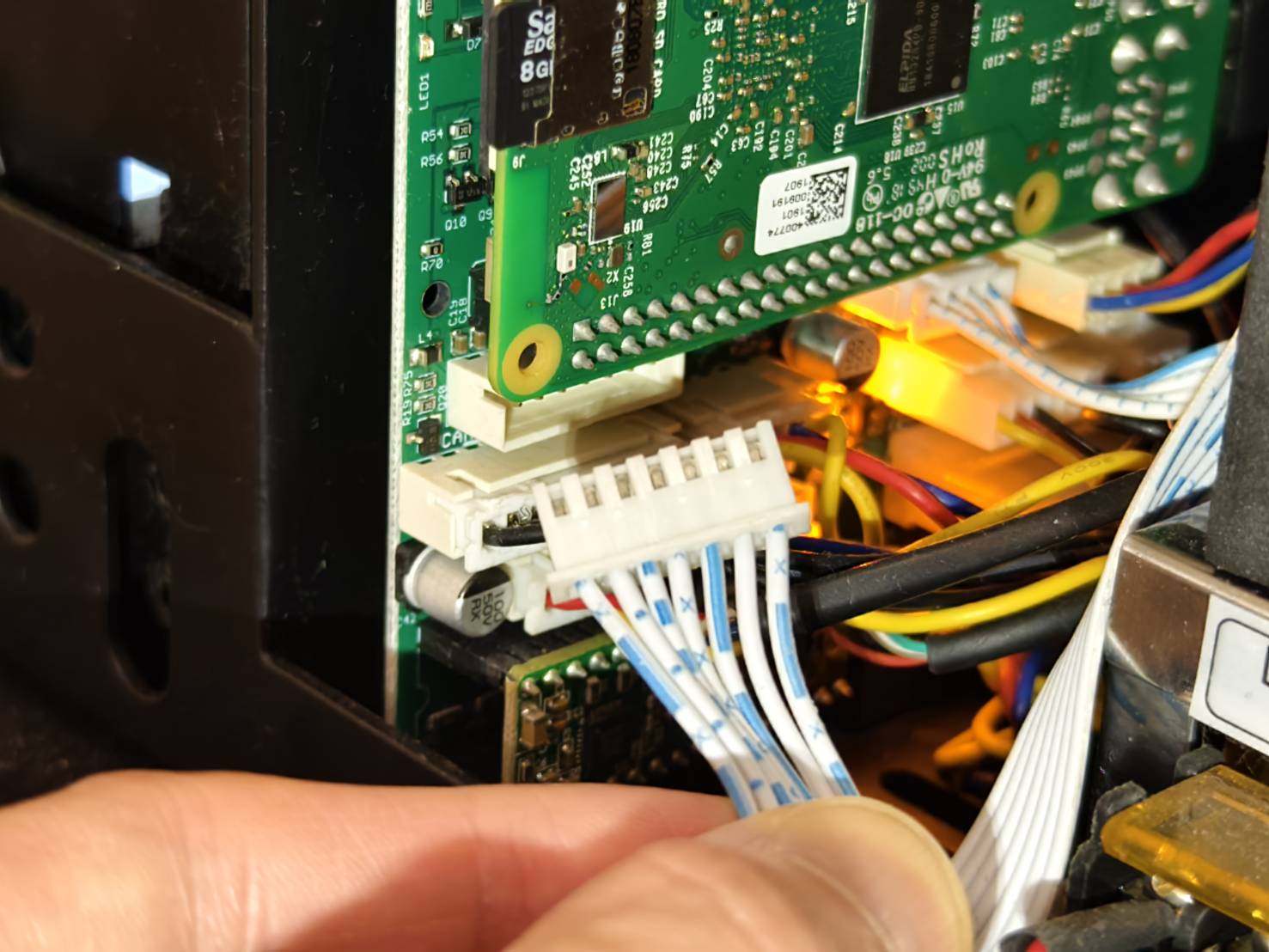

  • Desconnecta el cable de control del làser a la placa base.



  • Després de desconnectar el cable, vés al Pas 4.1.




Pas 4.1

Si us plau, posa't guants de goma abans de la següent acció.

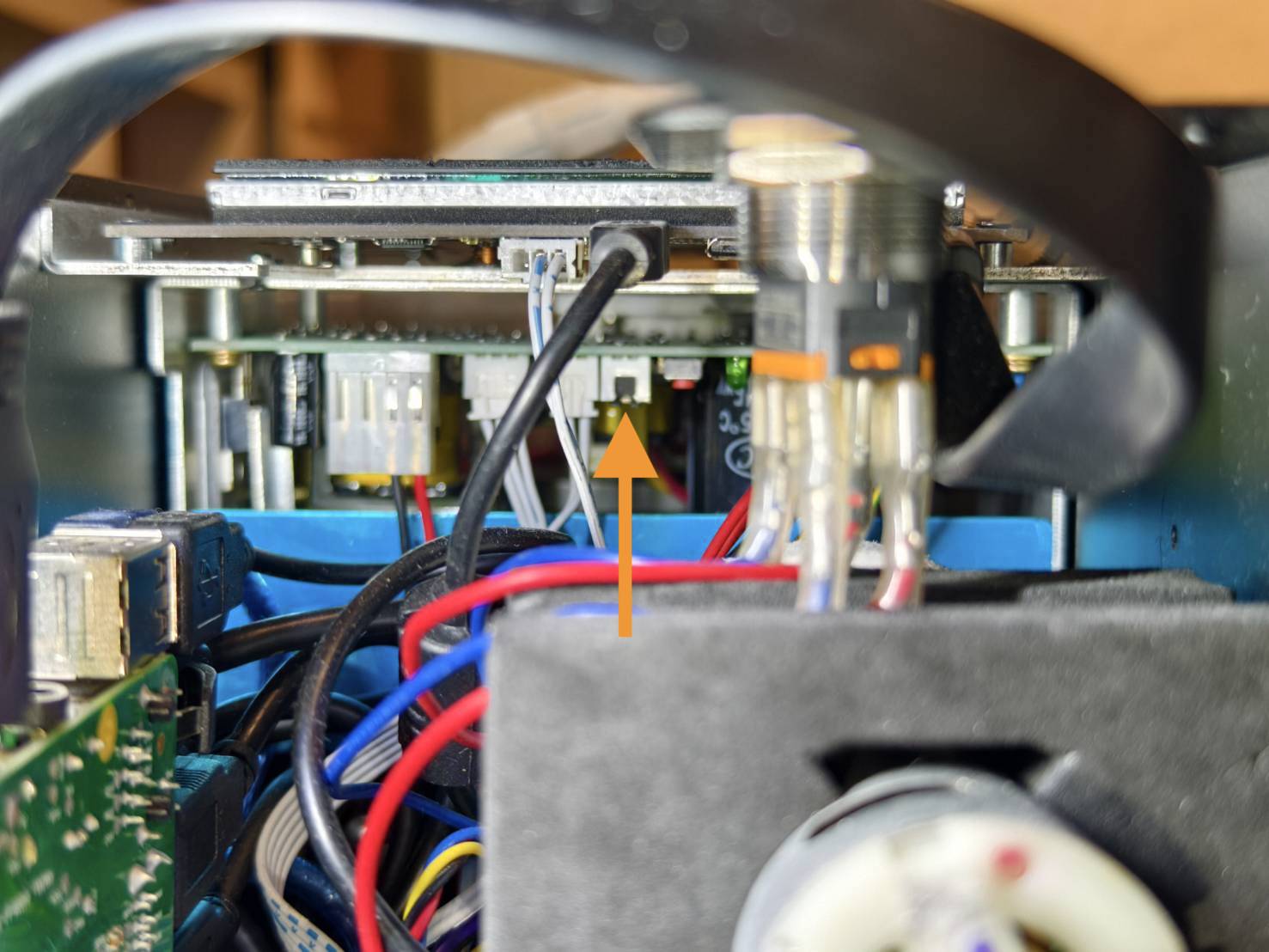

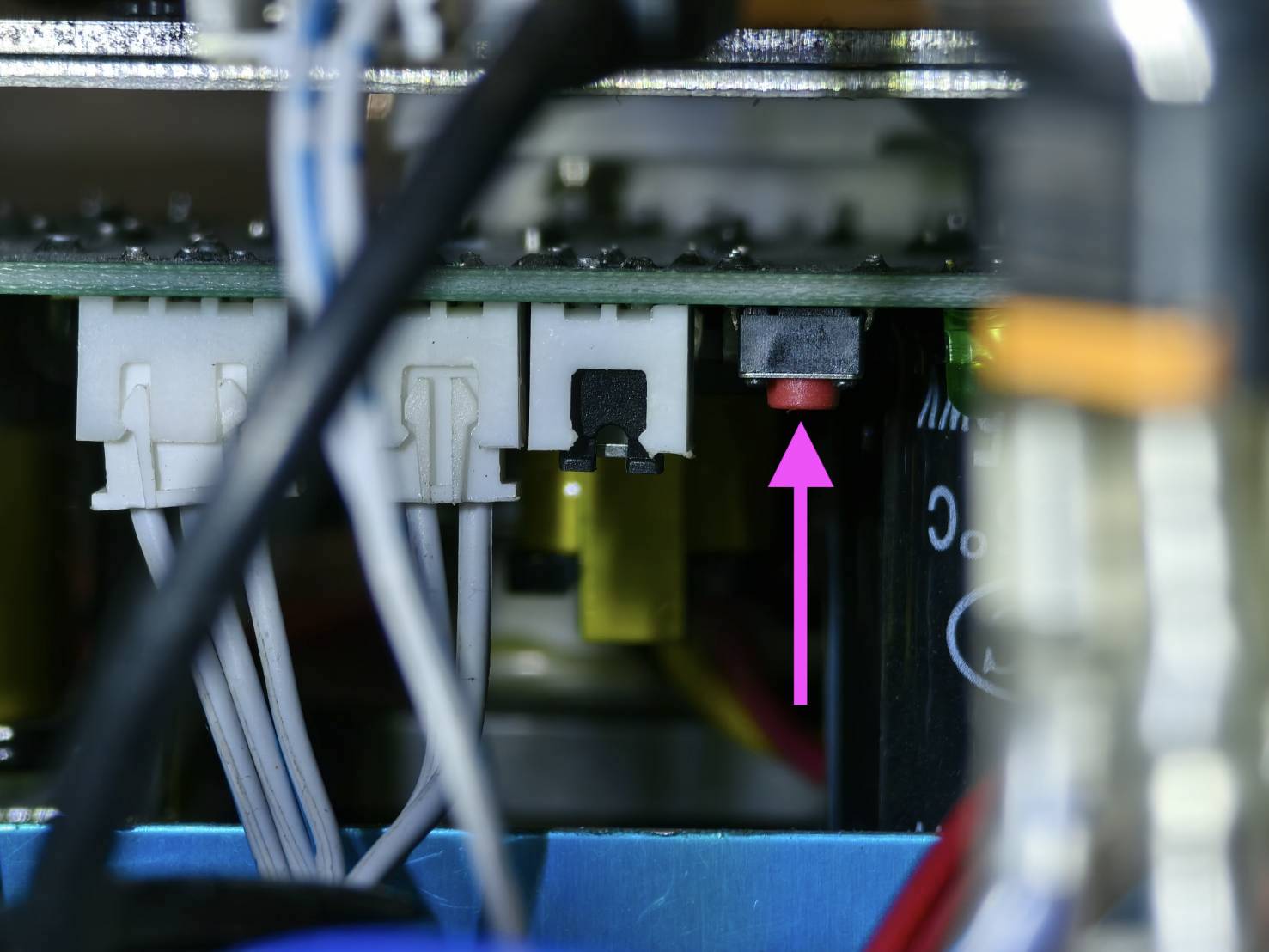

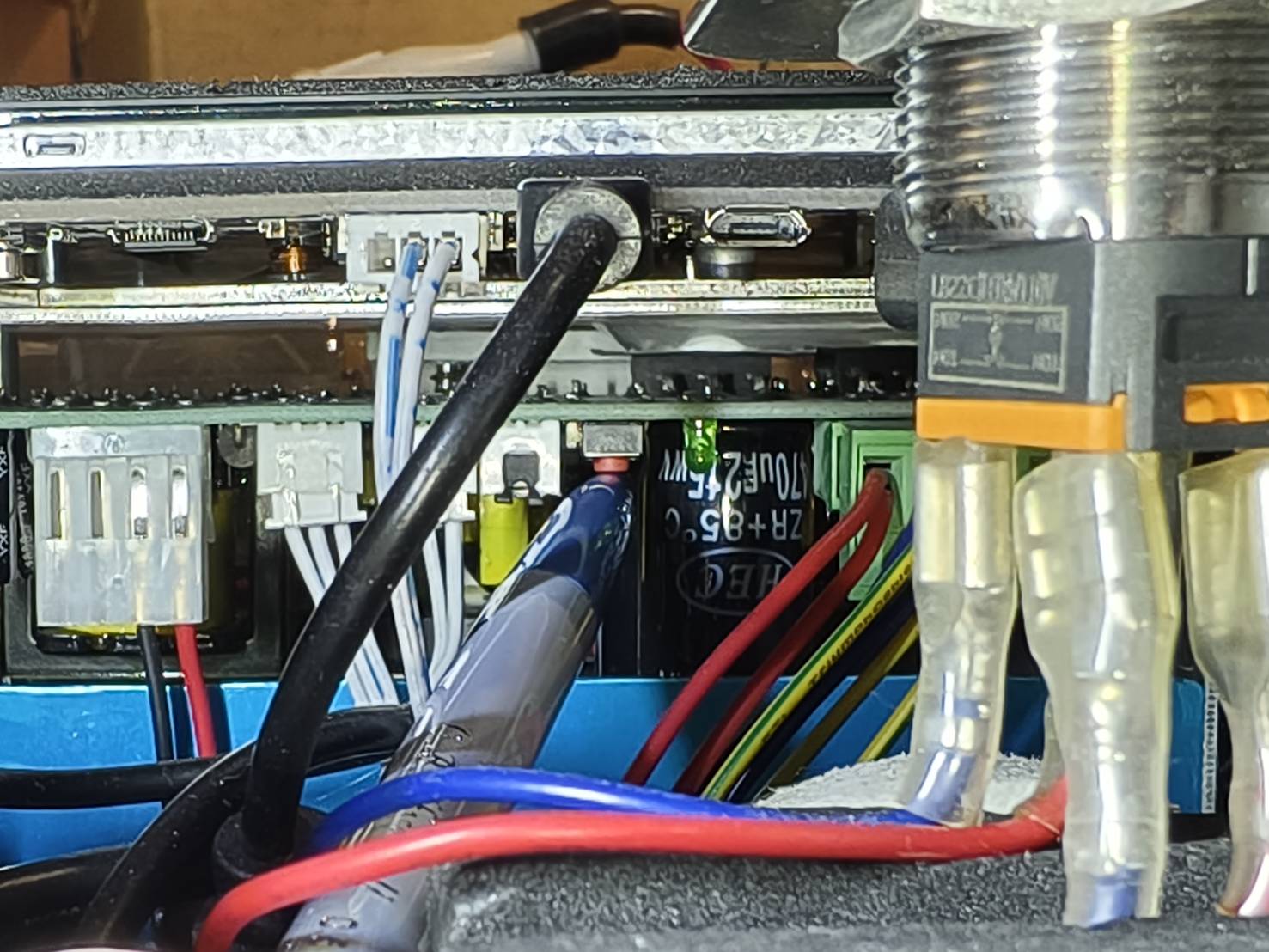

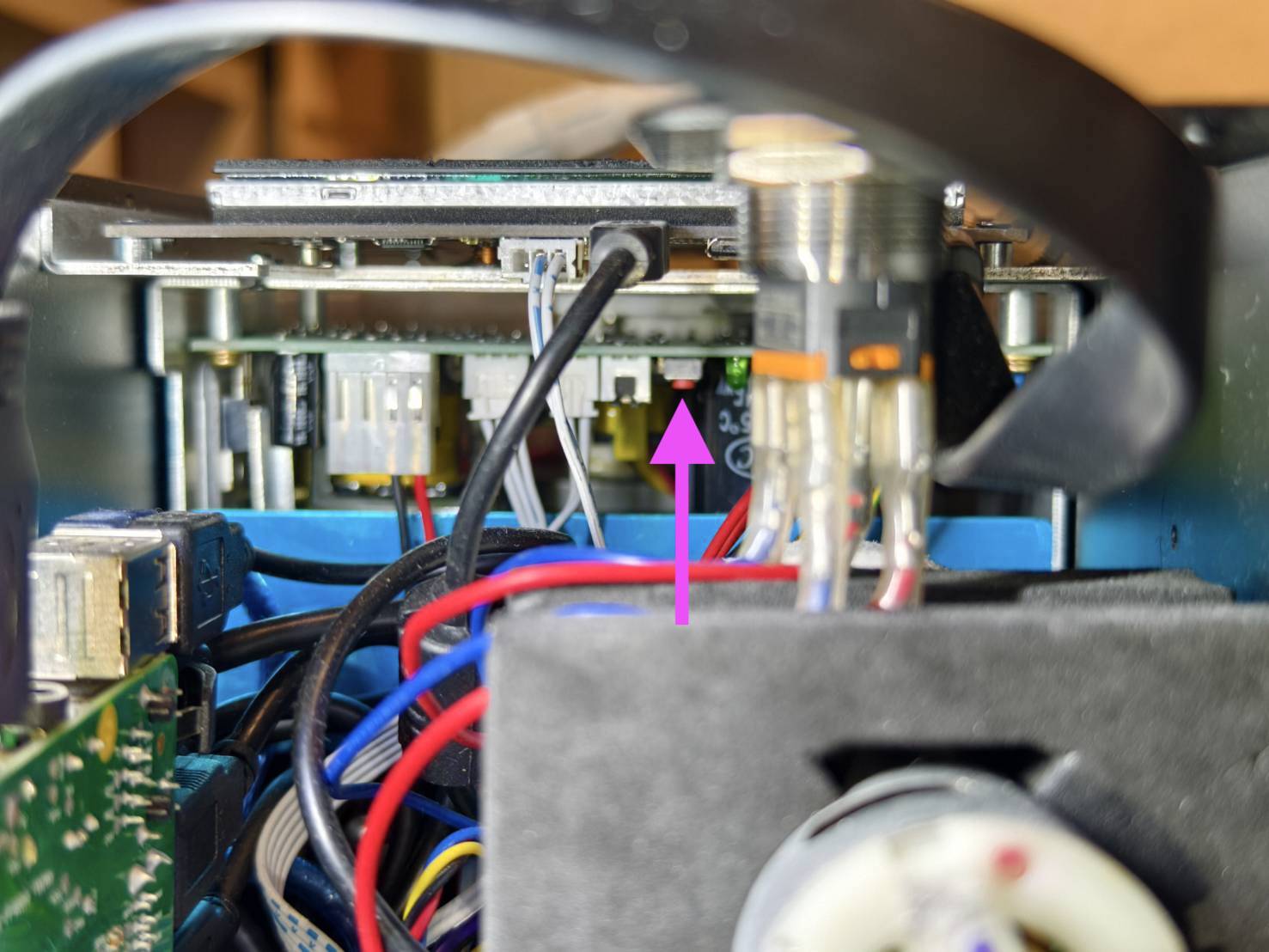

Encén la màquina. Prem el botó de força del làser dues vegades o mantén-lo premut durant 1-2 segons amb un bolígraf o llapis i comprova la sortida del làser a la cinta.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> Pas 5
  • No hi ha cap marca de cremada >> Pas 4.2


Pas 4.2

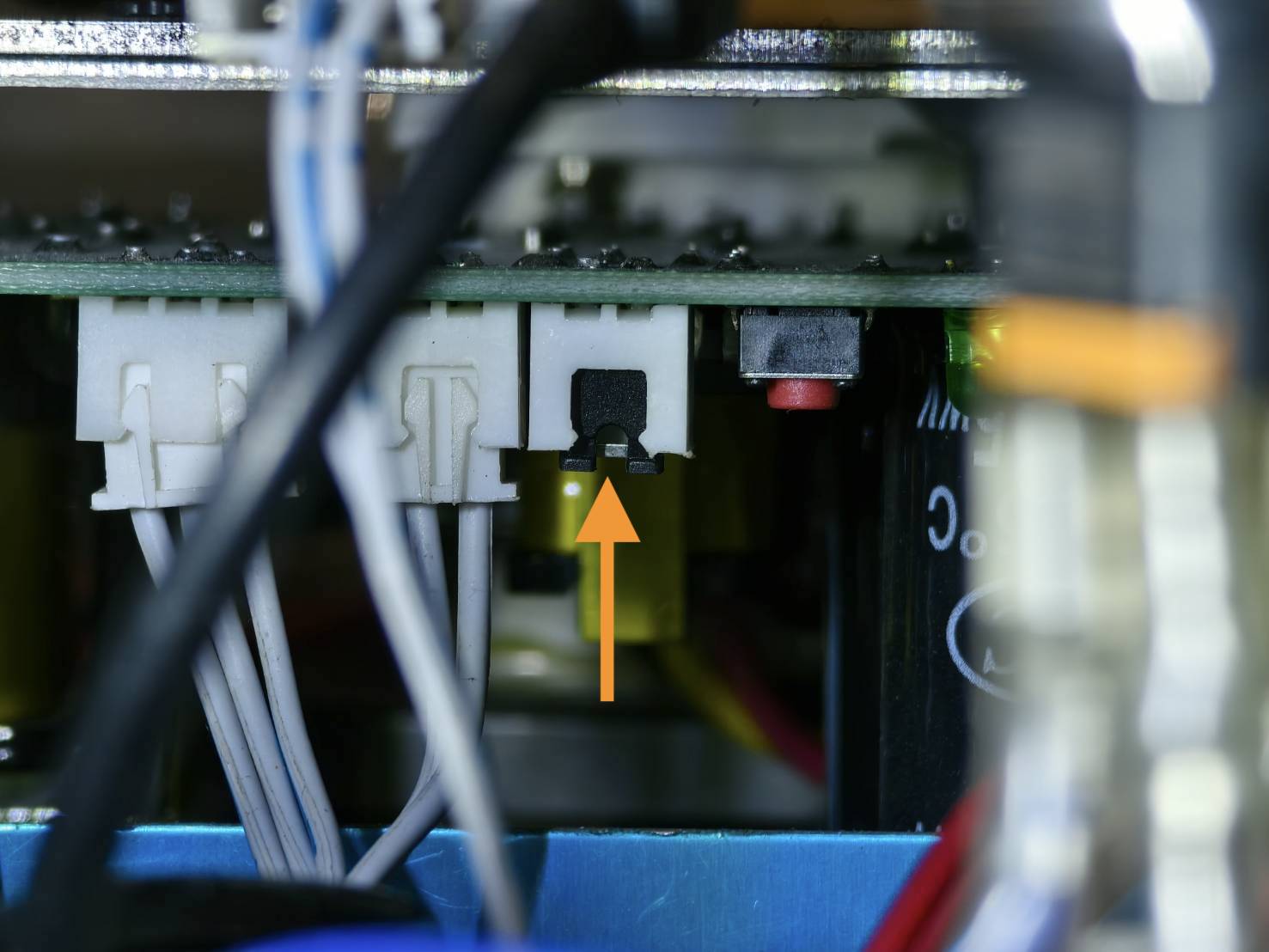

Apaga la màquina i comprova si el petit pont negre està inserit correctament.



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, el pont està originalment inserit correctament >> Contacteu amb el servei d'atenció al client
    • Possible causa:
      • La font d'alimentació del làser (PSU) té un problema i necessita ser reemplaçada
      • El tub làser té un problema i necessita ser reemplaçat
  • Després de prémer o reconnectar, el pont ara està inserit correctament >> Pas 4.1


Pas 5


Pas 5.1

Utilitza una cinta de 2 capes nova i fes 5 polsos per veure si la cinta té una marca de cremada.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> Problema resolt
    • Possible causa: Problema de firmware
  • Té una marca de cremada, però el resultat és dolent >> Pas 6


Pas 6

  • Utilitza una cinta de 2 capes nova i col·loca-la al primer mirall.

  • Augmenta la potència a x1.5 i fes 5 polsos per veure si la marca de cremada es fa més forta.
    (Si us plau, consulteu els exemples per determinar el resultat de la cinta.)



Determineu el vostre resultat i la propera acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> La vostra màquina encara pot funcionar
    • Suggeriment: Augmenta la potència i redueix la velocitat en cada tasca fins que el tub es deteriori completament.
    • Possible causa: El vostre tub làser s'ha deteriorat lleugerament



Contacta amb el Servei d'Atenció al Client

Si us plau, segueix les instruccions de l'enllaç següent per informar adequadament d'un problema al teu distribuïdor local o al suport de FLUX. [Contacta amb el Servei d'Atenció al Client]

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la teva màquina en aquest article, serà necessari compartir-la amb el distribuïdor o el Suport de FLUX.





Paraules clau: El làser no dispara / No hi ha pols làser
