Descripció:
A causa de la complexitat de la causa darrere de #904, és important tenir en compte que llegir aquest article pot no proporcionar una solució immediata al vostre problema. No obstant això, seguint atentament els passos següents, recopilareu informació valuosa que pot ajudar els vostres distribuïdors o el suport de FLUX a identificar el problema de manera més eficaç. Això, al seu torn, contribuirà a reduir el temps total necessari per a la resolució de problemes.
Possibles causes:
- El sistema falla (Torneu a actualitzar el firmware, restabliu els valors de fàbrica o torneu a flashejar la targeta SD).
- La placa base/MB/placa mare no funciona correctament.
- L'interruptor de límit no funciona correctament.
- Els rails de guia s'han rovellat o estan danyats.
- La anivellació de l'eix X no és horitzontal.
- El DriverIC no funciona correctament.
- El motor pas a pas no funciona correctament.
|
Pas 0 - Utilitzeu la llista de comprovació mentre seguiu els passos:
Aquesta llista de comprovació s'utilitzarà per registrar totes les accions que heu realitzat en aquest article.
Després de completar la llista de comprovació, imprimiu-la per desar-la com a PDF i envieu-la al vostre distribuïdor o al suport de FLUX si cal. Aquesta serà informació útil perquè puguem solucionar problemes i delimitar el problema.
Si us plau, consulteu l'enllaç: 5-2-5 #904 Llista de comprovació d'error de posició inicial (sèrie beamo)
Pas 1 - Comproveu si el capçal làser està físicament encallat:
- Apagueu la màquina i desconnecteu el cable d'alimentació.
- Moveu manualment el capçal làser cap als quatre cantons.
(*S'utilitza un HEXA per demostrar el comportament al vídeo.)
Determineu el vostre resultat i la propera acció a realitzar:
Pas 1.1 - Lubricar els rails:
- Si us plau, consulteu les instruccions de l'enllaç següent per lubricar els rails.
[4-3-1 Lubricació]
- Després de lubricar, intenteu moure el capçal làser de nou i veure si es pot moure com al Pas 1.
Determineu el vostre resultat i la propera acció a realitzar:
- Sí, es pot moure com al vídeo del Pas 1. >> Problema resolt
|
|
Exemples de fotos o vídeos per informar:
|
Rail de l'eix X:
|
|
Rail de l'eix Y - Esquerra:
|
|
Rail de l'eix Y - Dreta
|
|
Pas 2 - Excloure la possibilitat de problemes de firmware:
De vegades, el problema de posicionament pot ser causat per un firmware instal·lat incorrectament.
Restablir el sistema és una manera senzilla i ràpida de solucionar el problema de posicionament.
-
En primer lloc, intenteu restablir la configuració de la placa base.
(Màquina > Configuració de maquinari > Restablir la configuració de la placa base)
-
A continuació, intenteu restablir a la configuració de fàbrica. (Màquina > Restablir a la configuració de fàbrica)
-
Finalment, actualitzeu al firmware més recent i torneu a provar la funció de retorn a l'origen.
(Màquina > Actualitza al firmware més recent) o podeu utilitzar Beam Studio per actualitzar. (Enllaç)
Determineu el vostre resultat i la propera acció a realitzar:
- Sí, el retorn a l'origen ara es fa correctament després del reinici >> Problema resolt
|
Pas 3 - Comproveu el comportament de la vostra màquina quan torna a l'origen:
Si us plau, engegueu la màquina i premeu "Mantenir" per iniciar el retorn a l'origen i determineu quin comportament és similar al de la vostra màquina i actueu en conseqüència.
-
Comportament #1:
El capçal làser no es mou i no està bloquejat.
No obstant això, es pot moure manualment mentre el panell mostra "Retorn a l'origen".
(*S'utilitza un HEXA per demostrar el comportament al vídeo.)
|
-
Comportament #2:
La direcció del moviment és oposada o el capçal es mou endavant i endarrere.
(El moviment correcte és anar primer a dalt i després a l'esquerra. Mai anirà cap avall o cap a la dreta quan torni a l'origen.)
(*S'utilitza un HEXA per demostrar el comportament al vídeo.)
|
-
Comportament #3:
El capçal arriba a la part superior o a la cantonada superior esquerra, però no s'atura i fa un soroll de fregament.
(*S'utilitza un HEXA per demostrar el comportament al vídeo.)
|
-
Comportament #4:
El capçal fa un soroll de trituració encara que no arribi a la part superior o a la cantonada superior esquerra.
(*S'utilitza una Beambox Pro per demostrar el comportament al vídeo.)
|
-
Comportament #6:
El capçal es sacseja unes quantes vegades i després apareix l'error o arriba a la part superior, es sacseja i després apareix l'error.
(*S'utilitza un HEXA per demostrar el comportament al vídeo.)
|
-
Comportament #7:

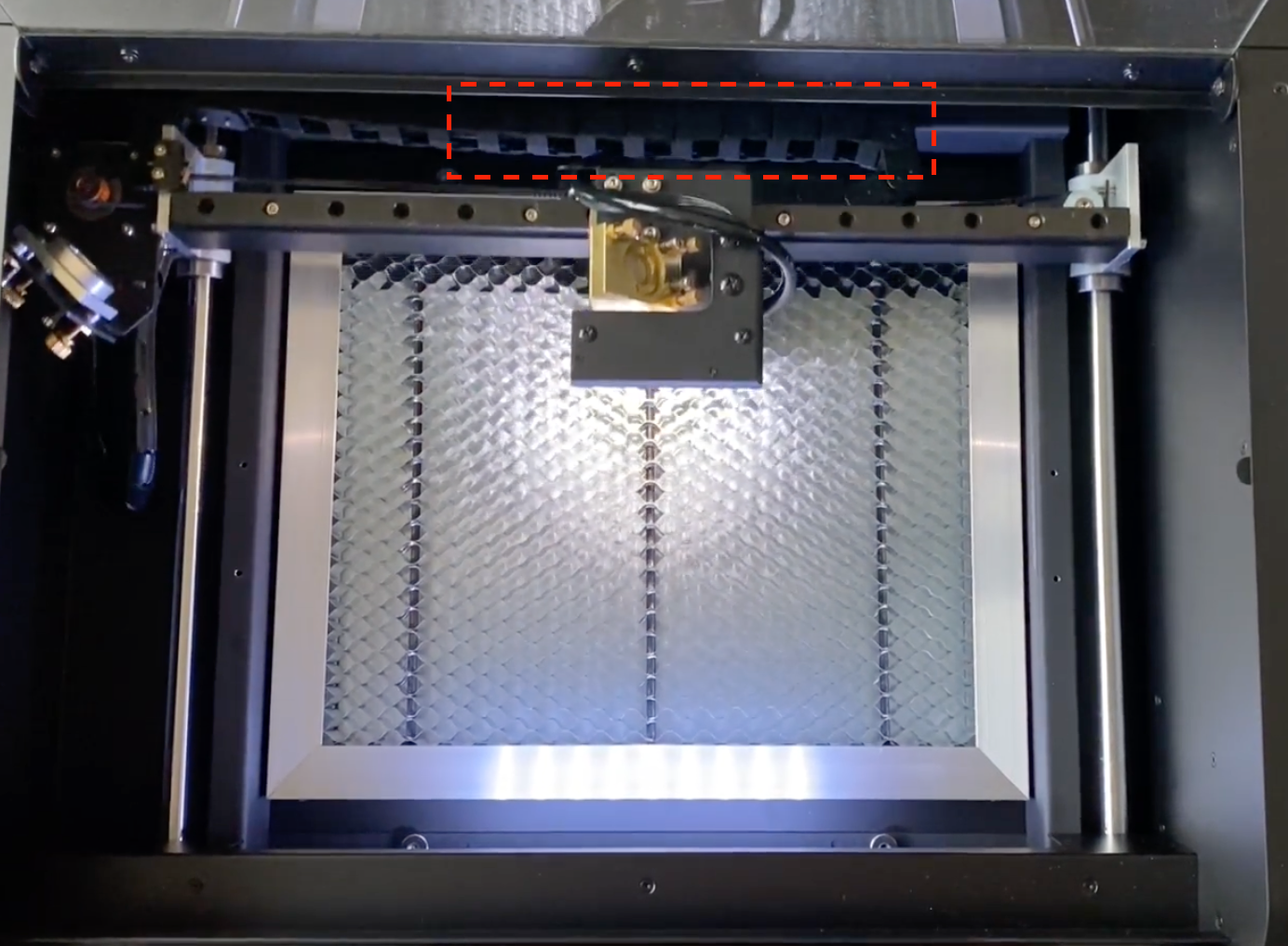

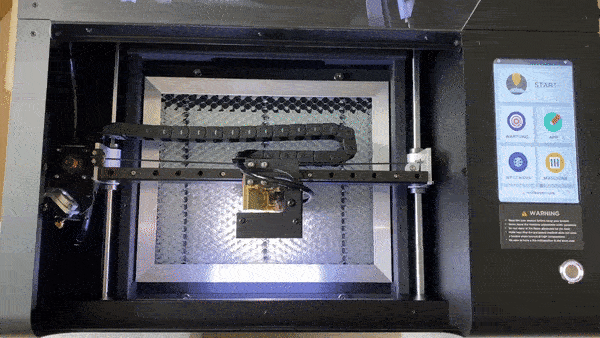

El capçal rebota quan es mou cap amunt cap a l'eix Y.
(*S'utilitza un beamo per demostrar el comportament al vídeo.)
- És més probable que això sigui causat per la cadena de plàstic que colpeja el marc de la màquina.
Es suggereix ajustar manualment la cadena estirant-la cap amunt o empenyent-la cap avall per resoldre el problema.
|
|
Pas 4 - Reflash de la targeta SD:
De vegades, si el sistema operatiu de la targeta SD està corromput, el problema de posicionament no es resoldrà restablint i actualitzant el firmware. Haurà de ser completament reescrit reflashejant la targeta SD.
Determineu el vostre resultat i la propera acció a realitzar:
- Sí, l'orientació inicial ara es fa correctament després de la reflectació >> Problema resolt.
|
Pas 5 - Canviar el DriverIC:
El DriverIC és un component de la placa base/placa mare i s'utilitza per controlar el motor per tal de fer que el capçal làser es mogui en diferents direccions. En aquest pas, haurem de comprovar si el problema d'orientació inicial és causat pel DriverIC.
- Apagueu la màquina.
- Obriu la carcassa frontal per trobar la placa base. Si us plau, consulteu l' article on s'explica com obrir la carcassa.
- Desconnecteu el DriverIC de l'eix X. Si us plau, consulteu el diagrama.
(Assegureu-vos de recordar quin IC correspon originalment a cada eix)
- Desconnecteu el DriverIC de l'eix Y. Si us plau, consulteu el diagrama.
- Intercanvieu els dos DriverICs i assegureu-vos que la direcció és la mateixa que al diagramaa.
- Engegueu la màquina i torneu a intentar la cerca de l'origen (homing).
Demostració:
(Aquest vídeo mostra com intercanviar els ICs de l'eix X i l'eix Y.)
Determineu el vostre resultat i la propera acció a realitzar:
-
La cerca de l'origen (homing) ara funciona correctament >> Problema resolt
- Causa possible: connexió incorrecta
|
-
La cerca de l'origen (homing) encara no funciona, però l'eix que falla ha canviat.
(Per exemple, era l'eix Y el que fallava, però després de l'intercanvi, ara falla l'eix X o viceversa) >> Enregistreu un vídeo que mostri el problema (Exemple de vídeo) i aneu a Pas 9 - Informeu al venedor local o al suport de FLUX:
-
Causa possible:
-
El controlador IC és defectuós
|
Pas 6 - Comproveu els interruptors de límit:
Un interruptor de límit s'utilitza per aturar el capçal làser quan arriba al final.
Els problemes de cerca de l'origen (homing) poden ser causats per un interruptor de límit defectuós, cosa que farà que el capçal làser no s'aturi o s'aturi massa aviat.

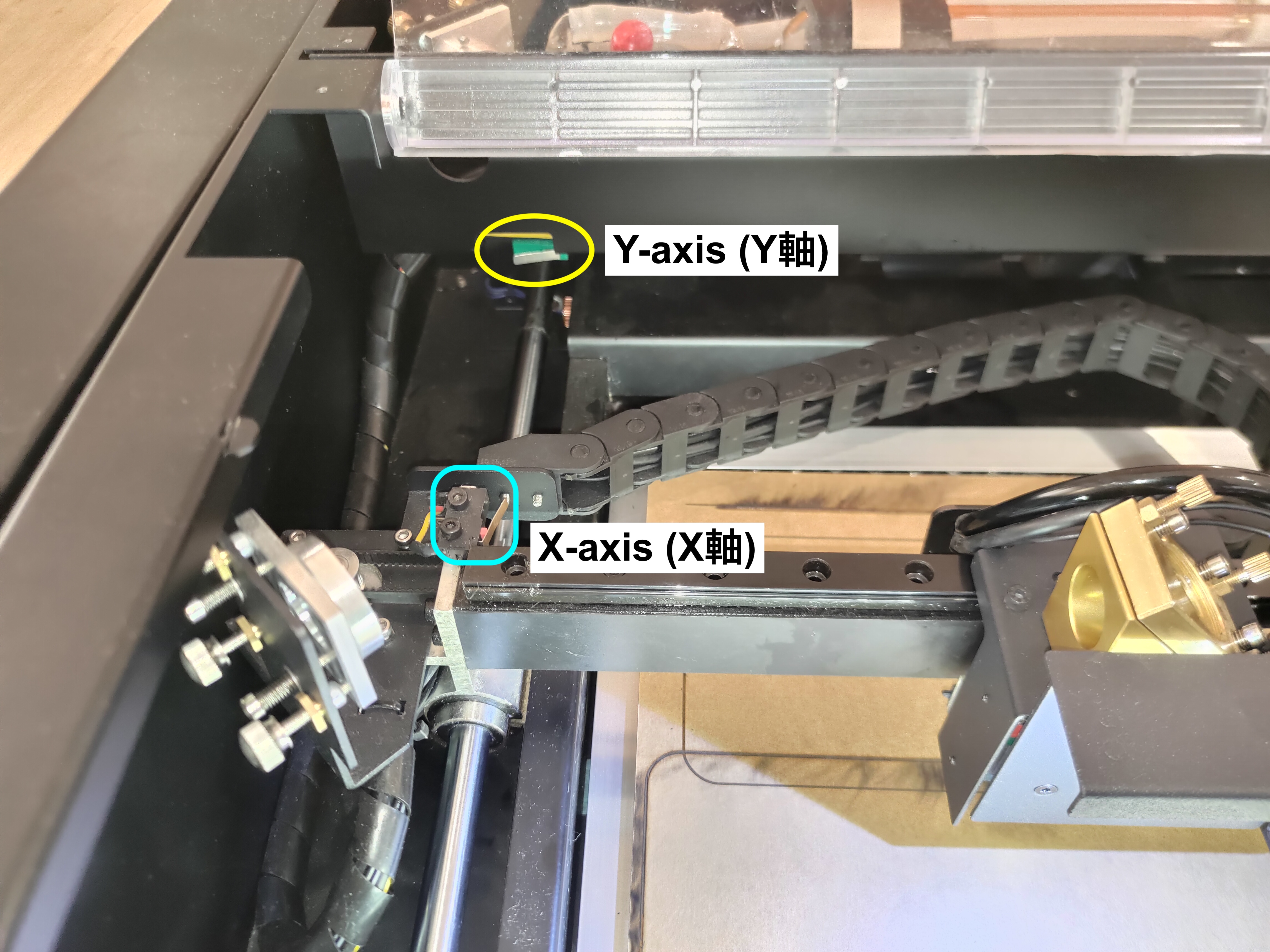

- Les ubicacions dels interruptors de límit per al beamo:
- Si us plau, mireu el vídeo següent per comprovar si les icones de l'interruptor de límit reaccionen correctament quan es premen. (Premut = la icona es tanca / No premut = la icona s'obre)
(*S'utilitza un HEXA per fer la demostració al vídeo.)
Determineu el vostre resultat i la propera acció a realitzar:
Pas 7 - Comproveu la anivellació de l'eix X:
- Consulteu l'enllaç següent per saber com provar i ajustar la anivellació de l'eix X.
Assegureu-vos que la politja/roda no estigui solta fent referència al final del vídeo.
[5-29 Ajust de la anivellació de l'eix X]
Determineu el vostre resultat i la propera acció a realitzar:
- La màquina ara pot tornar a l'origen després de l'ajust >> Problema resolt
(Possible causa: l'eix X estava mal col·locat.)
|
Pas 8 - Afegir escuma per activar l'interruptor de límit de l'eix Y:

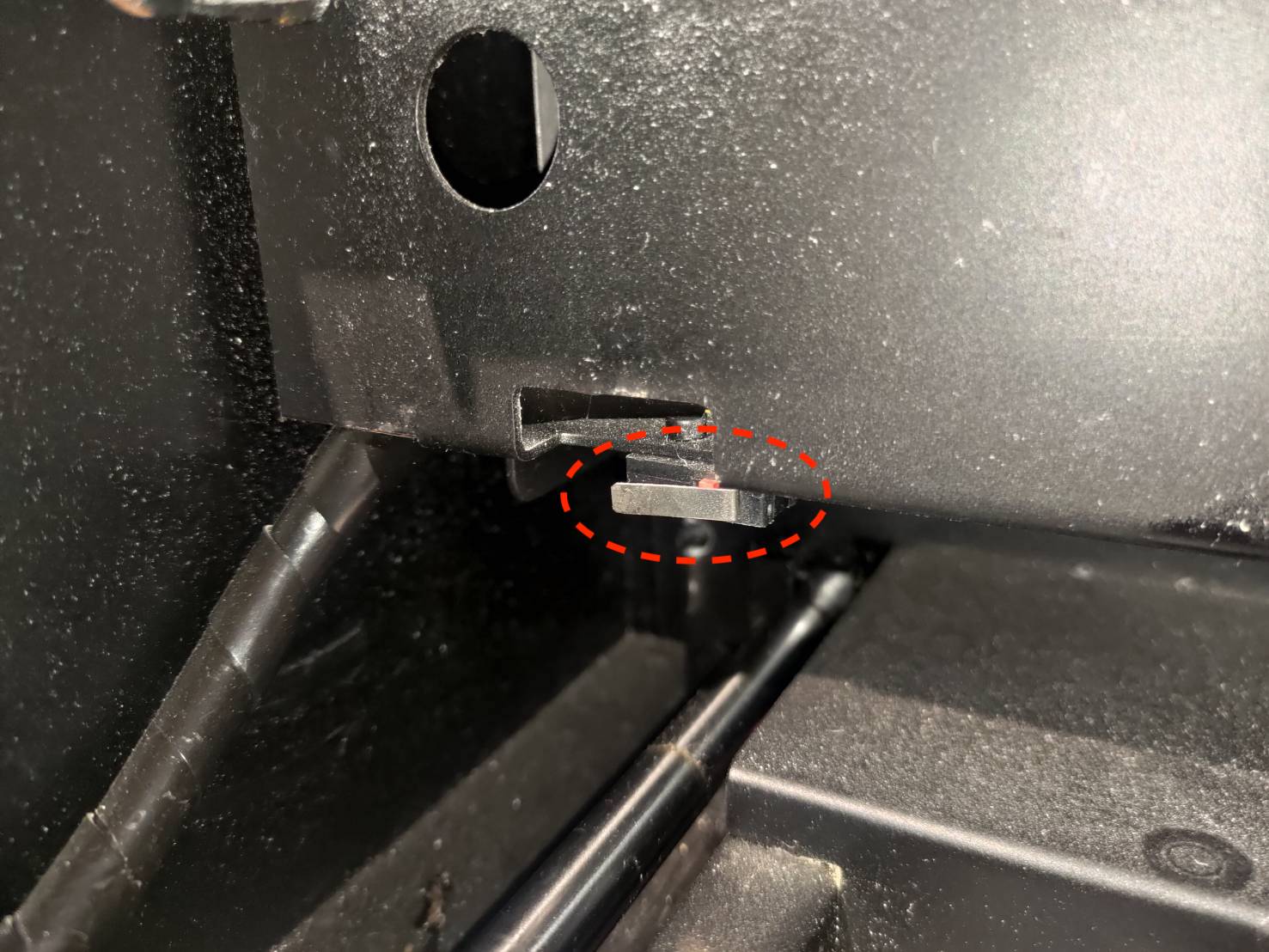

- El metall d'activació de l'interruptor de límit, encerclat en vermell, pot afluixar-se amb el temps i afectarà la sensibilitat de l'interruptor de límit per activar-se. Això sol passar amb un interruptor de límit de l'eix Y.

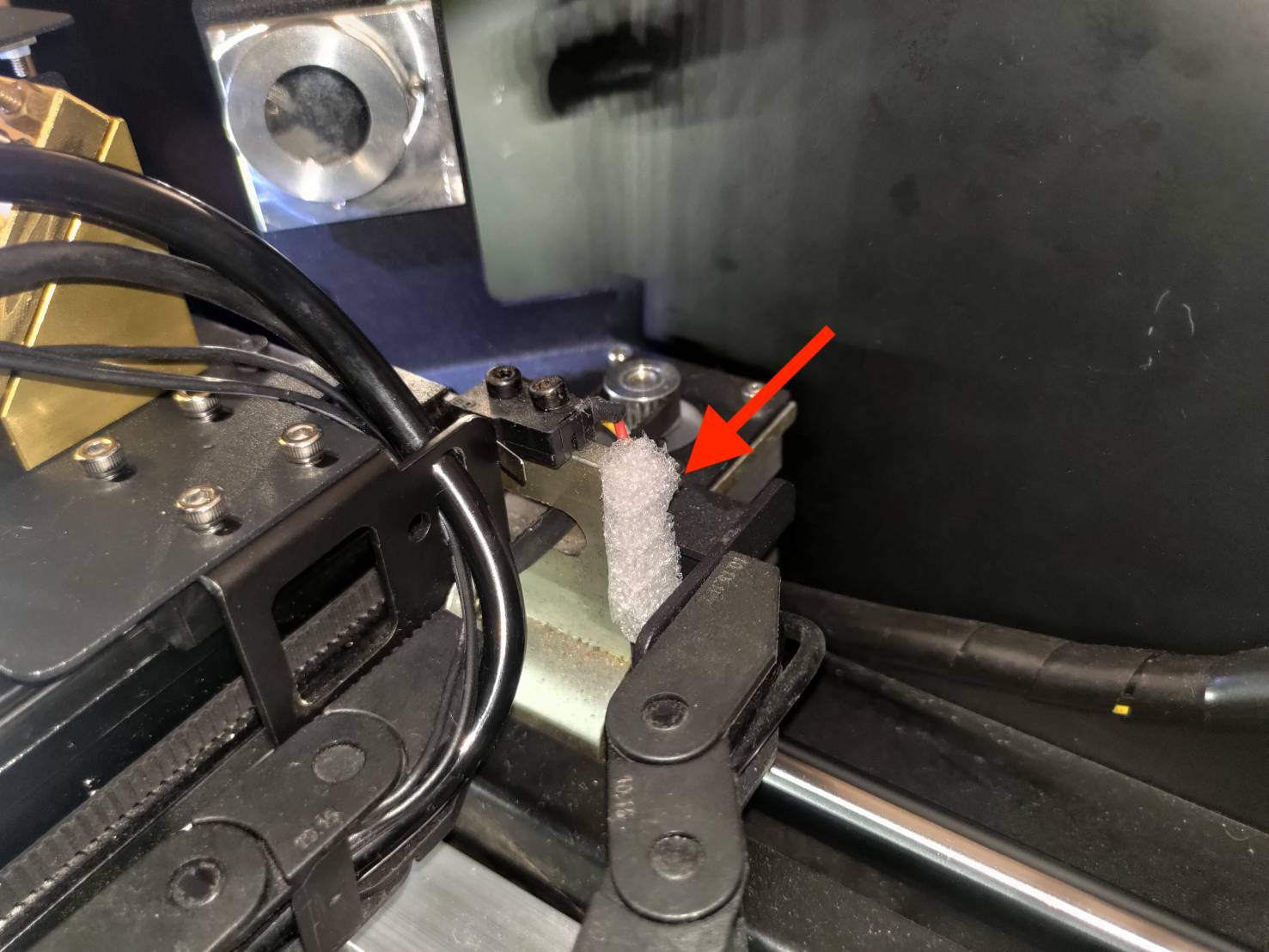

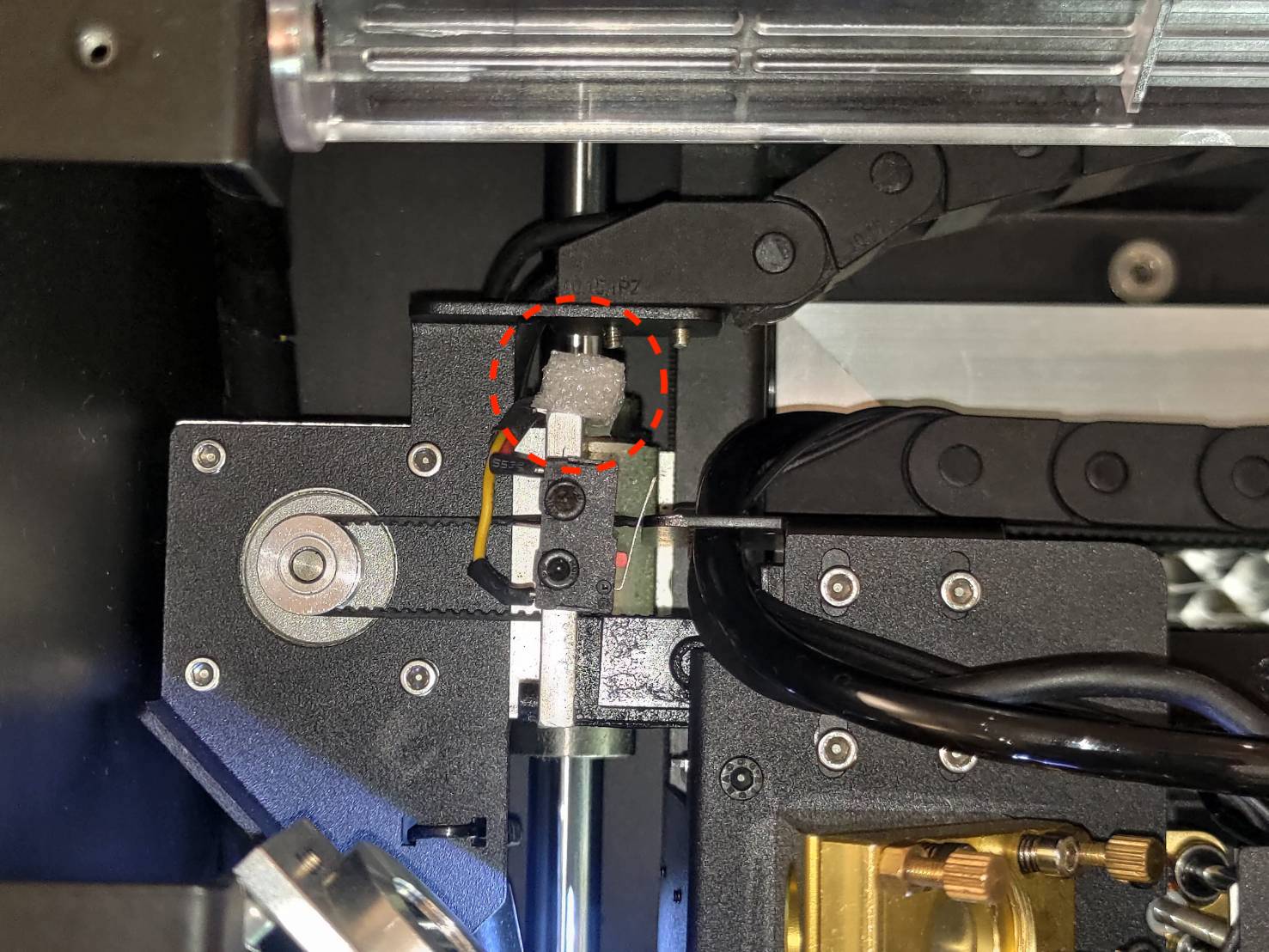

- Aquí teniu una solució ràpida. Si us plau, afegiu un tros d'escuma al motor de l'eix X com es mostra a les fotos següents.

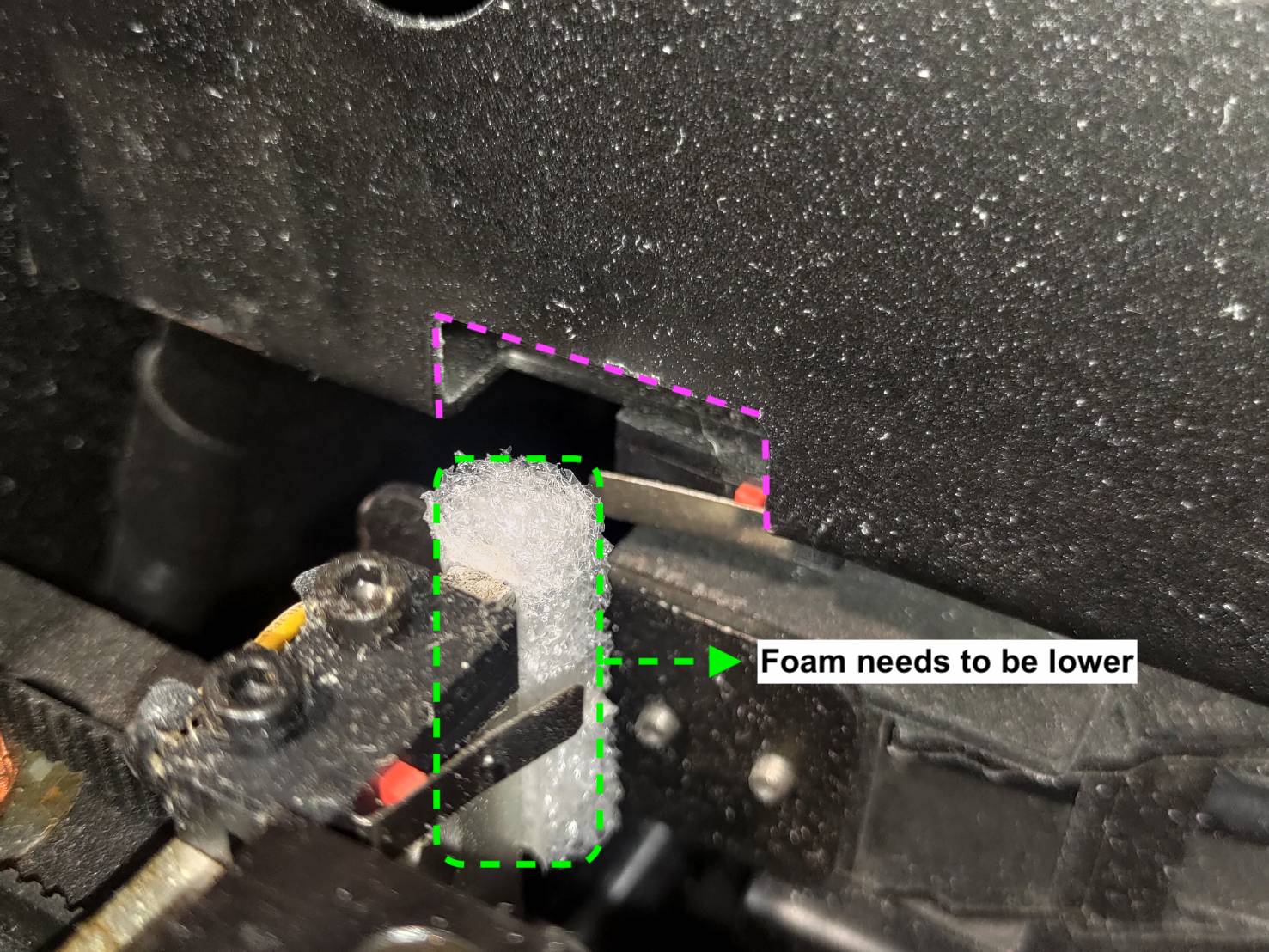

- Assegureu-vos que l'escuma estigui més baixa que el marc. En cas contrari, podria bloquejar el camí per arribar a l'interruptor de límit.
Determineu el vostre resultat i la propera acció a realitzar:
- La màquina ara pot tornar a l'origen després d'afegir l'escuma >> Problema resolt
|
Pas 9 - Informeu al venedor local o al suport de FLUX:
*La informació recopilada, com ara fotos o vídeos que mostren el problema de la seva màquina en aquest article, serà necessari compartir-la amb el distribuïdor o amb el suport de FLUX.
Paraules clau: Problemes de posicionament / No es pot posicionar
#END
