3-2 Kurvegravering

Egnede materialer

Den kan anvendes på materialer som træ, mat akryl, stof og andre ikke-reflekterende og uigennemsigtige materialer.

Reflekterende og gennemsigtige materialer, såsom glas og blank akryl, kan resultere i dårlig fokusering på grund af den svage synlighed af rødt lys, hvilket kan påvirke fokuseringsresultaterne.

Begrænsninger for kurvegravering

1. Genstandens højdeforskel

• Ved brug af en 4 mm brændvidde skal højdeforskellen på genstanden være mindre end 1,8 cm.
• Ved brug af en brændvidde på 16 mm bør højdeforskellen på genstanden være mindre end 3 cm.

• Det anbefales at bruge 16 mm brændviddetilstand til gravering af dybere genstande. (16 mm brændvidde skiftevejledning.)

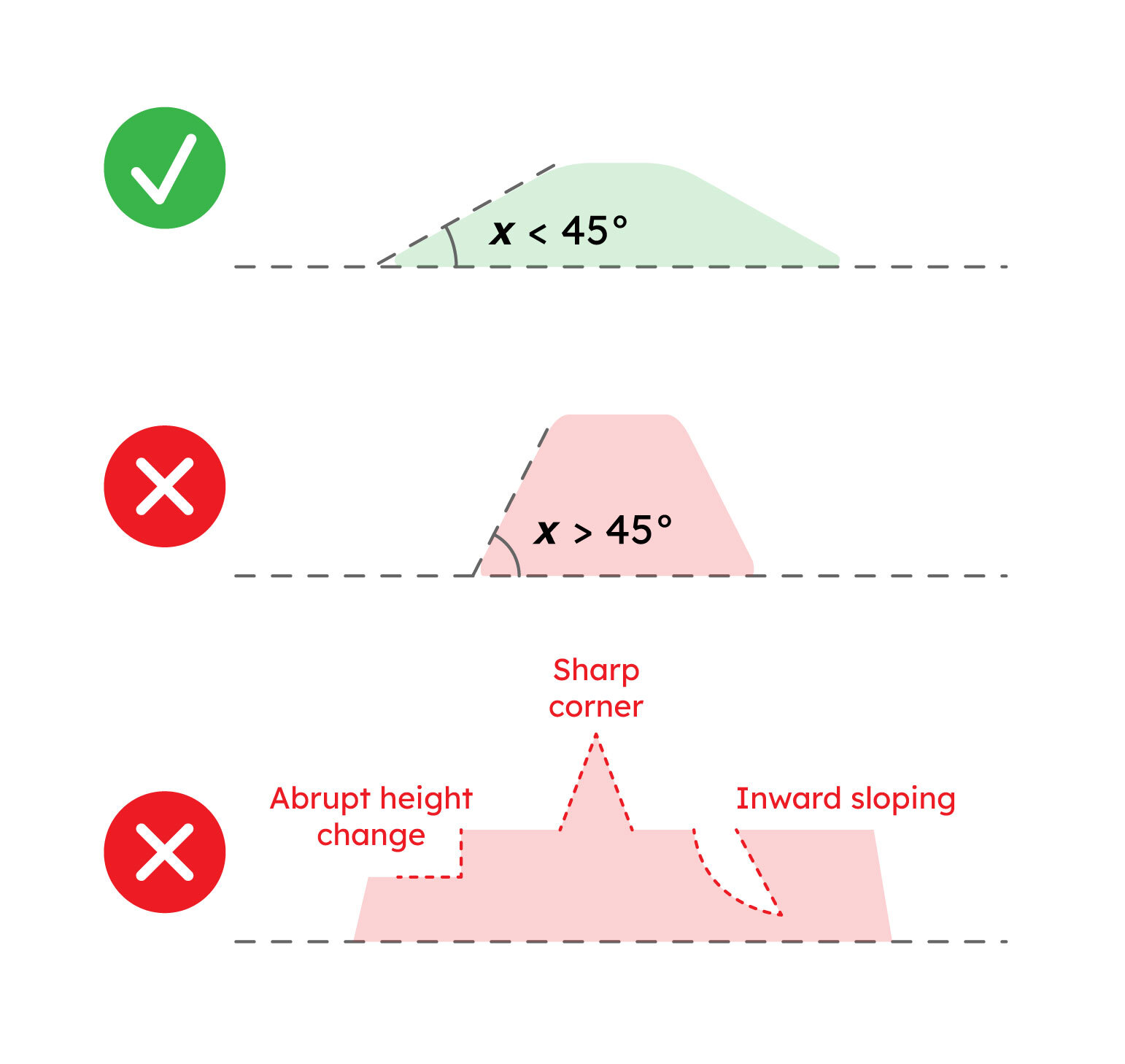

2. Genstandens hældningsvinkel

Hældningsvinklen på genstanden bør være mindre end 45°.

Undgå venligst overflader med stejle, hurtige fald.

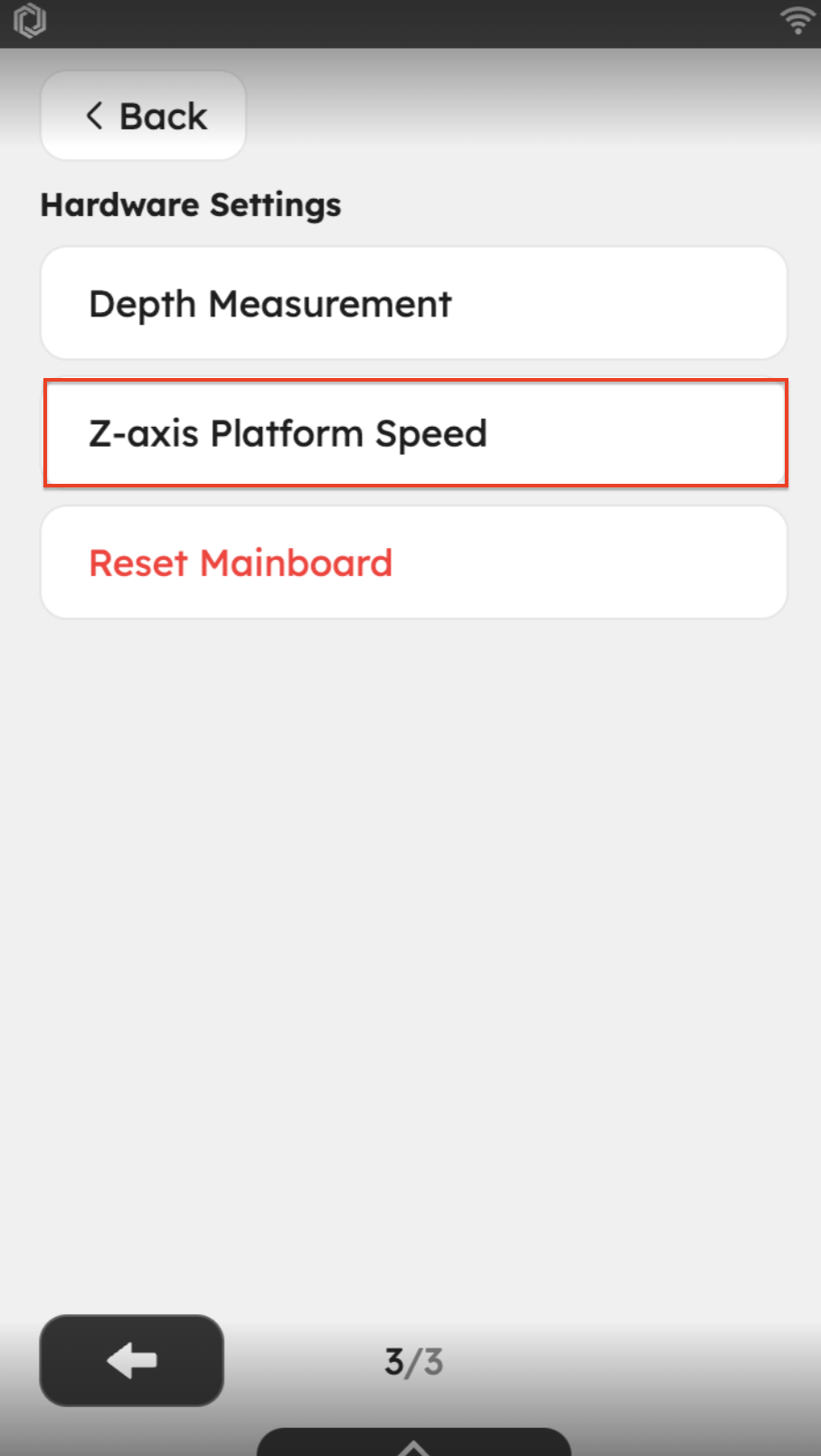

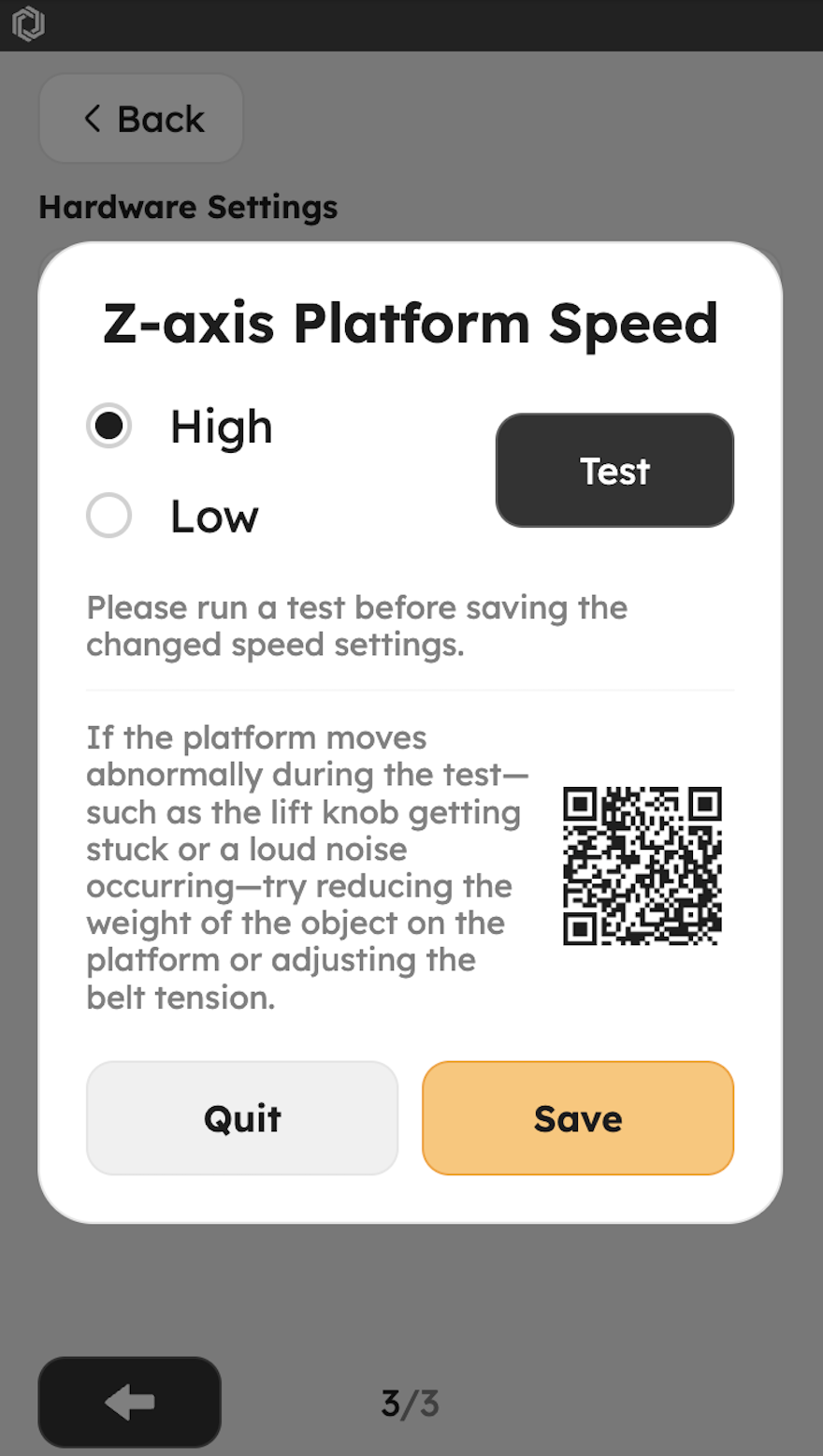

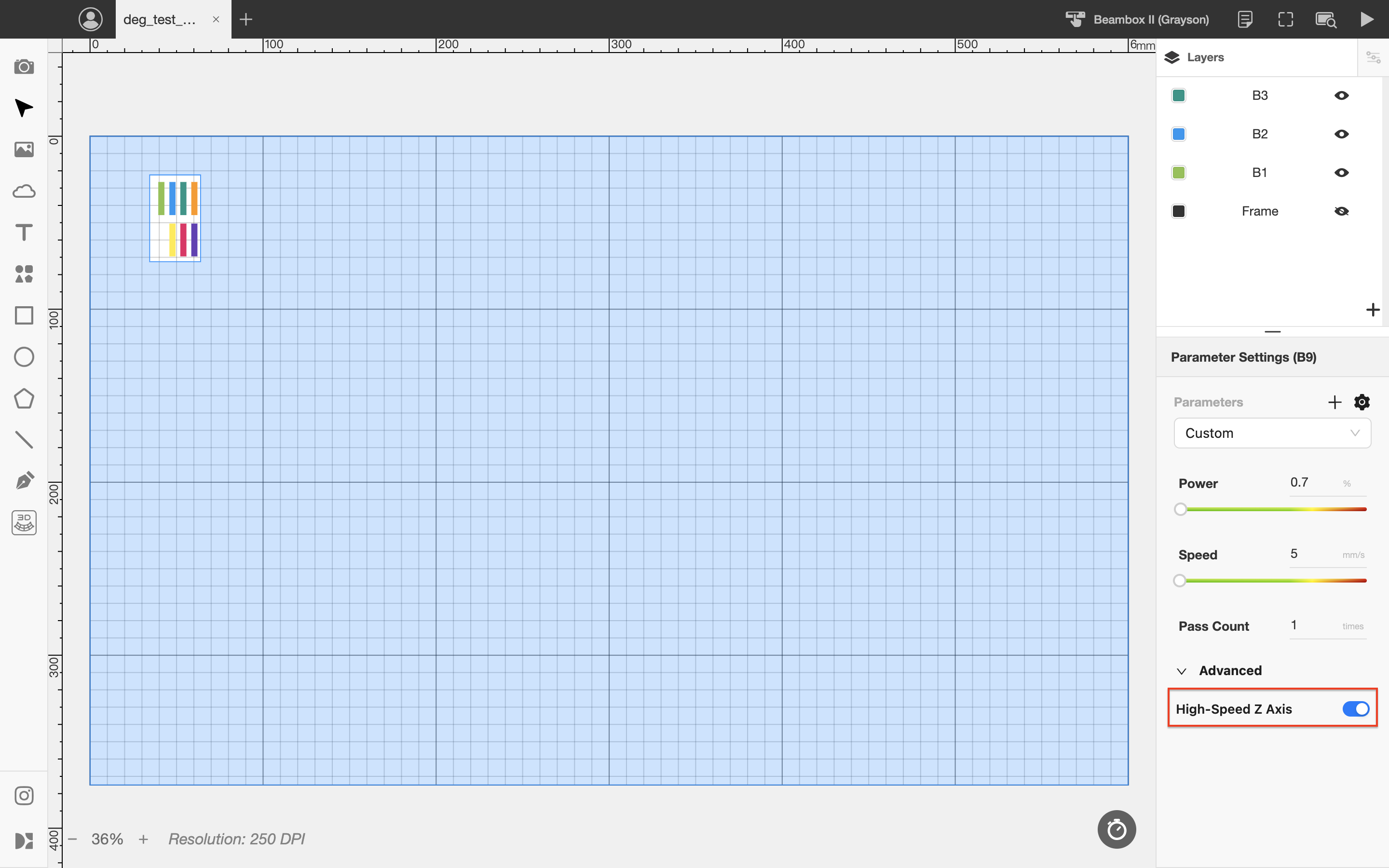

3 Højhastigheds-Z-akse (tilføjet i v2.5.0)

Højhastigheds-Z-aksen er en funktion designet til at accelerere Z-aksens bevægelse. Når den er aktiveret, tillader den højere hastighedsparametre, hvilket reducerer den samlede graveringstid for buede overflader betydeligt. På grund af justeringer i acceleration og deceleration ved høje hastigheder kan det dog forårsage uensartetheder i graveringsdybde eller vandrette striber.

Derfor anbefales det at udføre en test, før den endelige gravering påbegyndes, når man bruger Z-aksen med høj hastighed.

4. Graveringshastighed og anbefalede parametre

Kurvegraveringen vil være begrænset til en maksimal hastighed på 50 mm/s.
De anbefalede parametre er som følger:

5. Brug af "Aktuel position" frarådes

Ved kurvegravering skal den målte fokusværdi nøjagtigt svare til de korrekte relative koordinater for at undgå dårlige graveringsresultater eller potentielle kollisioner med emnet. Derfor frarådes det at bruge "Aktuel position" ved gravering.

Hvis du er nødt til at bruge den, skal du sikre dig, at laserhovedet er præcist placeret ved laserbanens startpunkt.

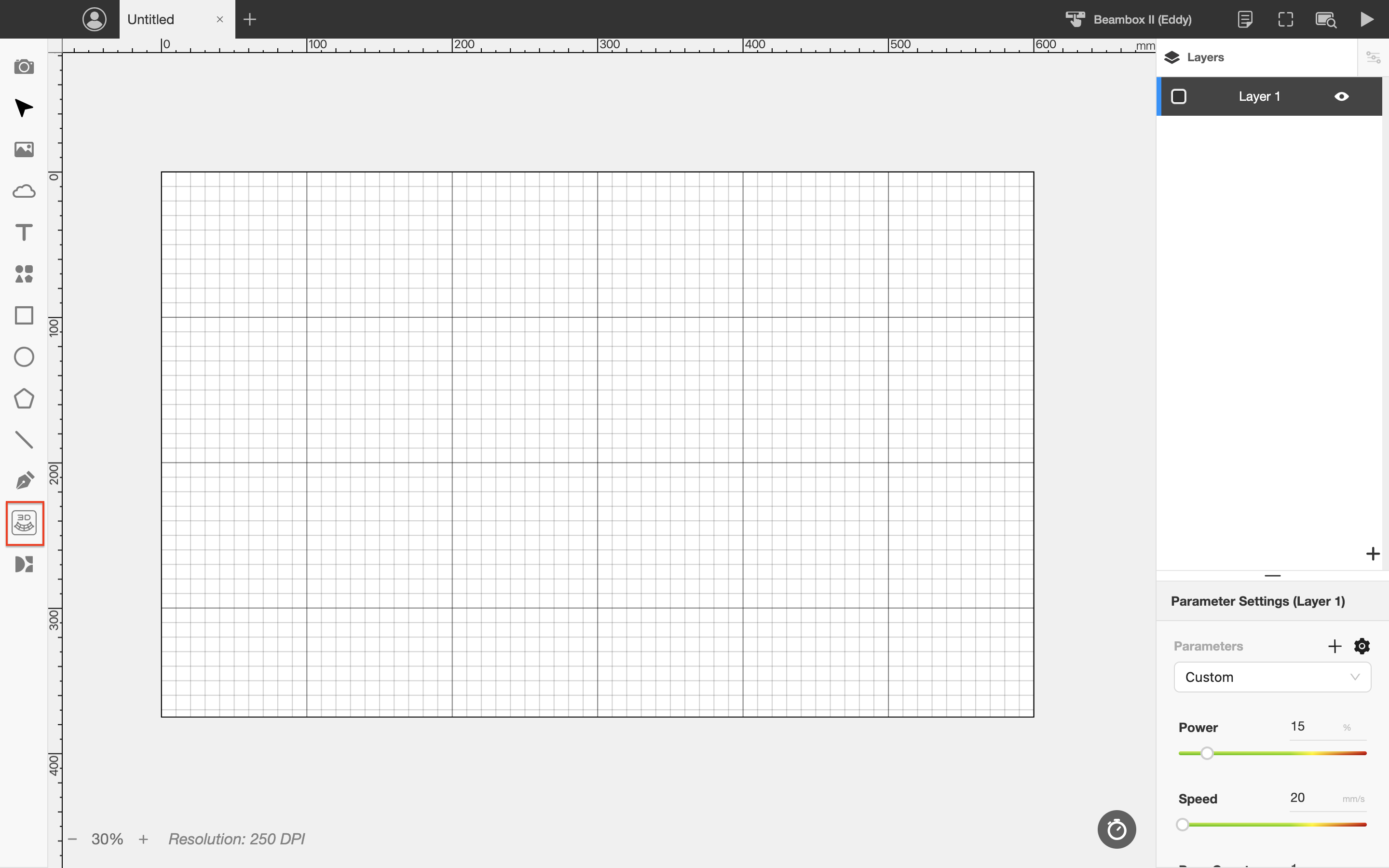

1. Klik på ikonet for overfladegravering for at åbne tilstanden for overfladegravering.

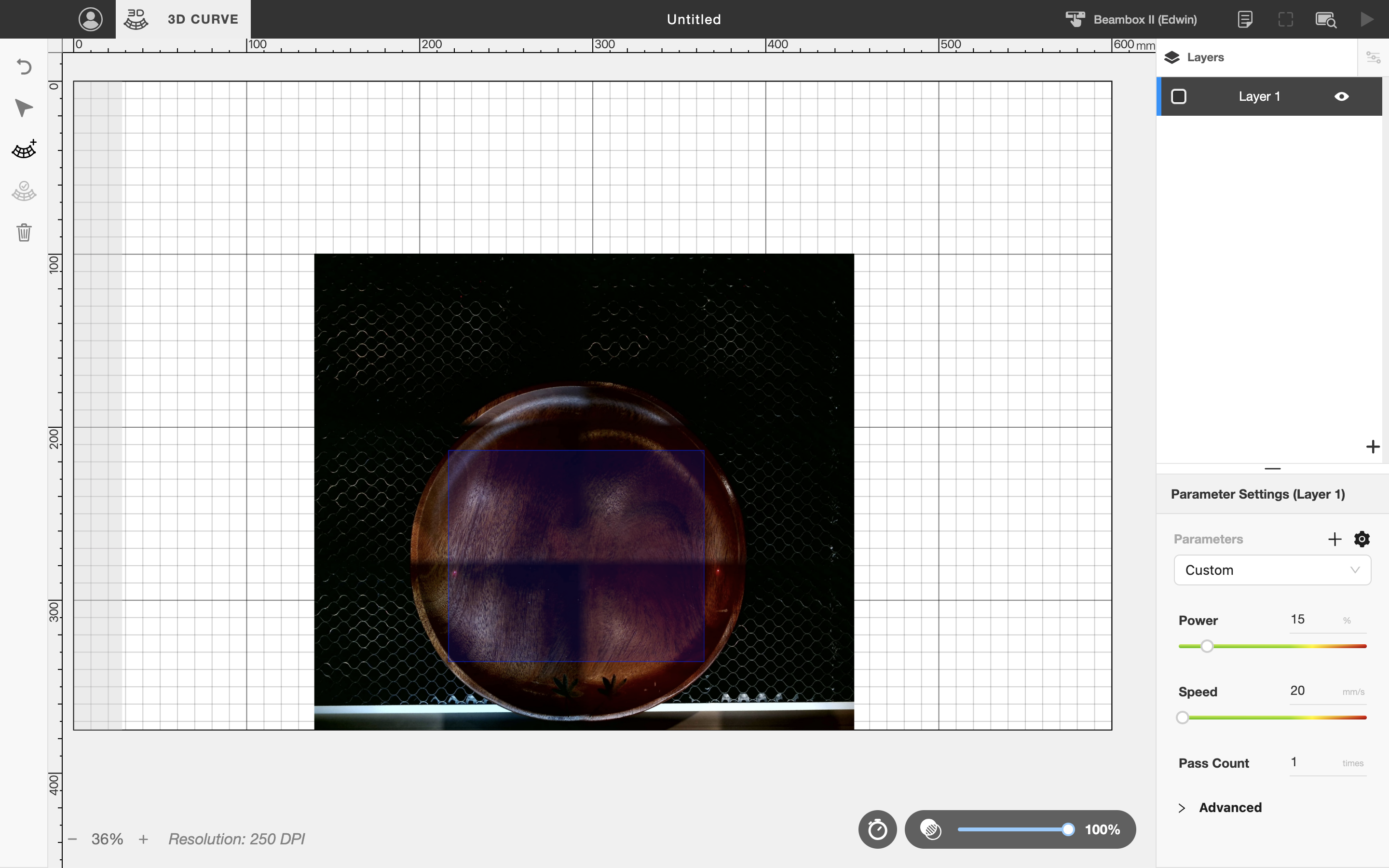

2. Vælg det område, du ønsker at gravere

   På grund af betydelige positioneringsfejl ved brug af 16 mm brændviddetilstand til billedoptagelse anbefaler vi i stedet at bruge 4 mm brændviddetilstand. Alternativt kan du bruge rammevisningen til at estimere positionen for kurvegravering.

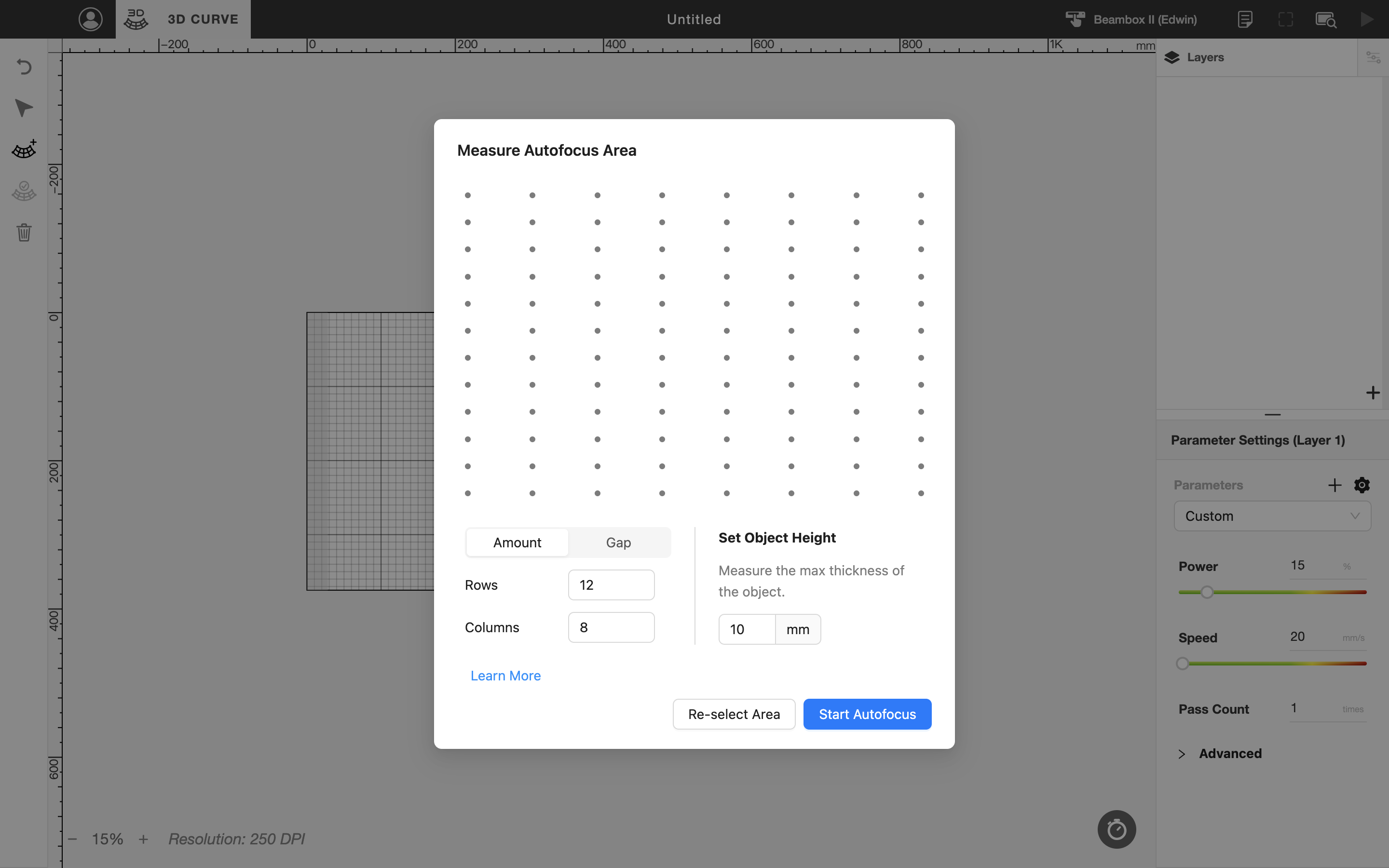

3. Vælg fokuspunkter og indtast objekthøjde

   Du kan vælge antallet af fokuspunkter. En højere fokustæthed giver en mere detaljeret overflademodel, men øger fokuseringstiden.

   Indtast venligst den maksimale højde på dit graveringsobjekt for at hjælpe med at beregne et sikkert Z-akse-bevægelsesområde og forhindre kollisioner under driften.



4. Hent referencepunkter

   Før du starter fokuseringen, skal du hente referenceværdien. Sænk fokussonden, flyt den til det højeste punkt på graveringsobjektet, og tryk på bekræft for at fokusere.

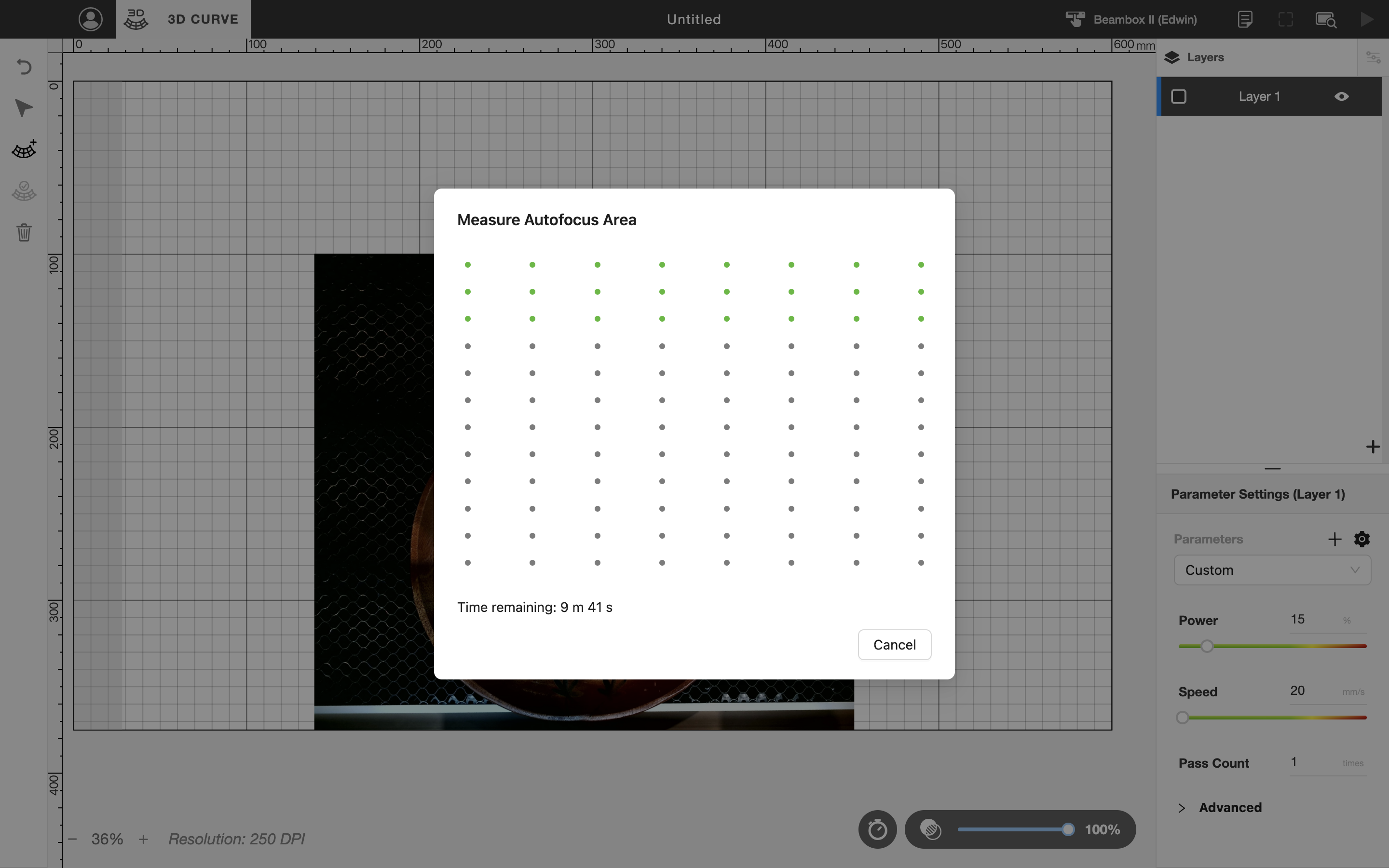

5. Start fokusering

   Efter at have hentet referencepunkter vil laserhovedet nulstille sig og begynde den røde lysfokuseringsproces. Under fokuseringsprocessen må du ikke lukke vinduet eller bruge kontrolpanelet for at undgå at afbryde fokusproceduren. De punkter, der er blevet fokuseret korrekt, vil blive grønne.

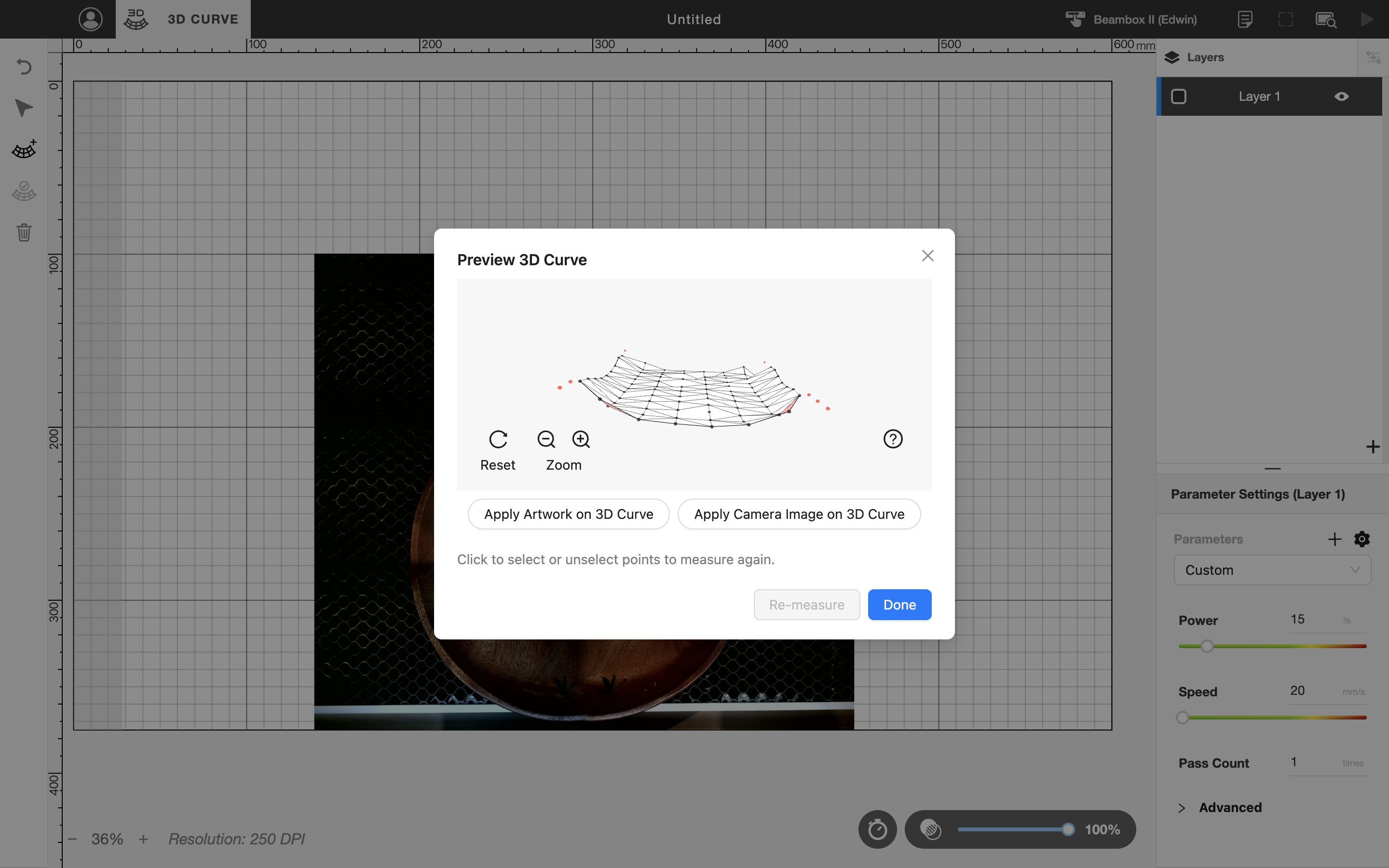

6. Fokusering fuldført

   Efter fokuseringen er afsluttet, vil der blive genereret en overflademodel. Du kan trække og rotere den med musen for at bekræfte fokuseringsresultaterne.
7. Bekræft fokuseringsresultater

   Røde prikker indikerer fokuseringsfejl. Vælg et mislykket fokuseringspunkt for at bekræfte årsagen til fejlen.

   Almindelige fokuseringsfejl omfatter "Rødlysmålingsfejl" og "Objekt overskrider målbar afstand." Hvis du støder på en fejl, skal du kontrollere:

   • Om fokuseringspunktet er for lavt, f.eks. fokusering på honeycomb-pladen.
   • Om den røde lysprik er tydeligt synlig uden at være sløret eller for svag.
   • Om der er omgivende lys omkring maskinen, der kan påvirke rødlysfokuseringens ydeevne.

8. Fokuser igen

   Hvis du ønsker at fokusere igen på et bestemt punkt, skal du zoome ind på designet og vælge det ønskede fokuseringspunkt for at udføre fokuseringen igen.

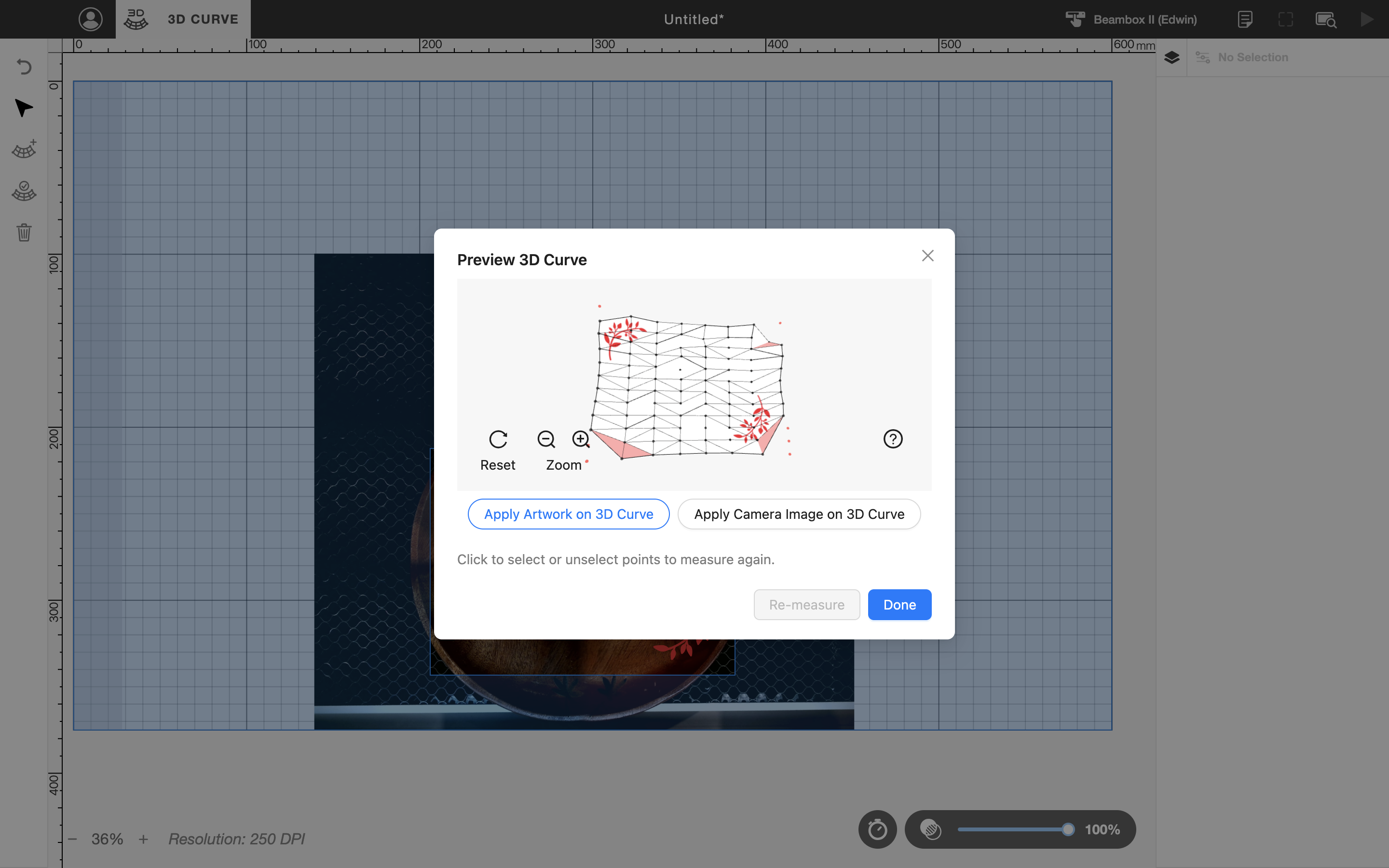

9. Verificer designet

   Efter fokuseringen kan du klikke på knappen nedenfor for at projicere det aktuelle design på den nuværende overflademodel, hvilket giver dig mulighed for tydeligere at bekræfte designets position.Bemærk: Områder med en højdeforskel på over 45 grader vil blive markeret med rødt for at indikere, at de overskrider den maksimale graverbare vinkel. Undgå venligst at placere grafik i de rødmarkerede områder.

10. Indsend kurvegraveringsjobbet

    Efter justering i henhold til de anbefalede parametre skal du indsende jobbet for at starte kurvegraverings processen.
