Beambox II - Passthrough-tilbehør (Hardwareopsætning)
Beskrivelse
Passthrough-funktionen er designet til at gravere lange genstande, der overstiger arbejdsområdet. Den giver brugerne mulighed for automatisk at opdele store designfiler i flere arbejdsområder, hvilket gør det nemmere at gravere i sektioner.
Brugsbegrænsninger
På grund af indgangsstørrelsens begrænsninger på Beambox II er den acceptable emnebredde typisk 350mm, mens længden er ubegrænset.
Trin 1 - Aktivér Passthrough-tilstand

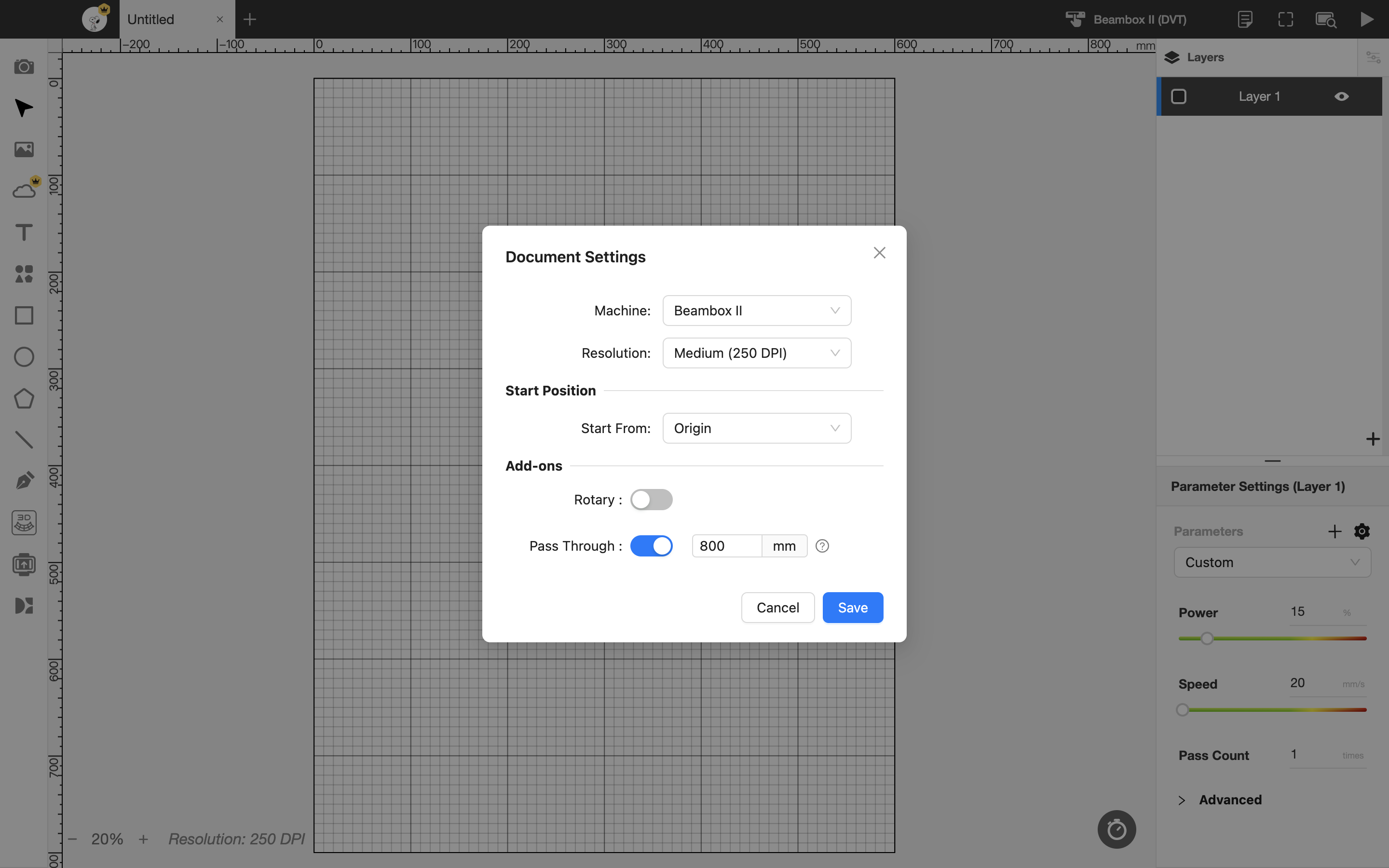

I dokumentindstillingerne skal du aktivere Passthrough funktionen og angive det ønskede arbejdsområde.
Trin 2 - Importér objekter

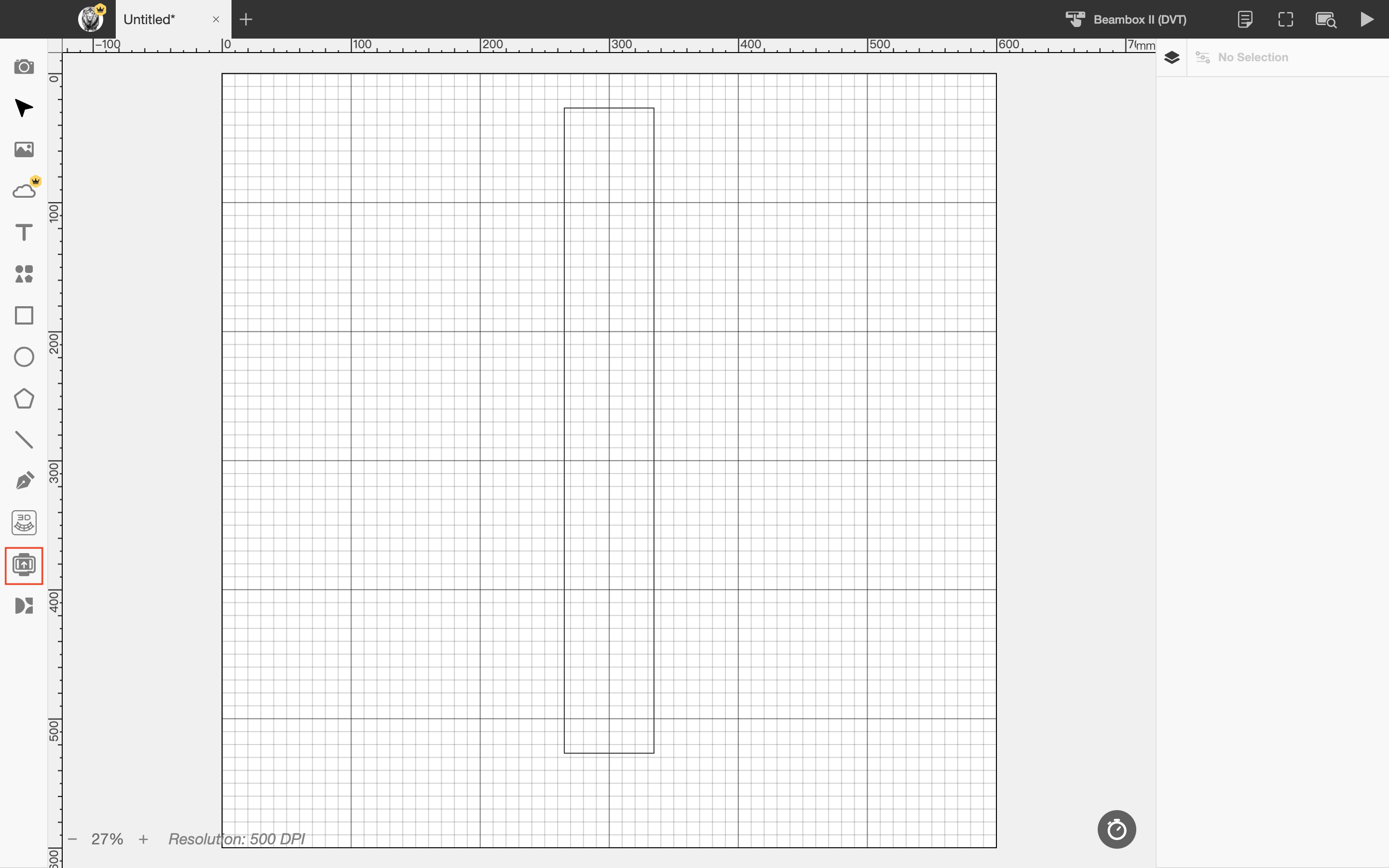

Importér et objekt ((f.eks. en rektangulær ramme)) og justér dets størrelse og position.
Klik på Passthrough-ikonet i venstre sidepanel for at åbne Passthrough-tilstand.
Trin 3 - Konfigurér Passthrough
Beskrivelse af indstillinger
- Objektlængde: Viser længden af det valgte objekt og hjælper dig med at bestemme højden for hvert arbejdsområde.
- Arbejdsområdets højde: Definerer, hvordan passthrough-objektet opdeles i flere arbejdsområder til gravering. Du kan også forhåndsvise graveringsindholdet for hver sektion i vinduet til højre.
- Referencelag: Dette lag fungerer kun som reference for justering og vil ikke blive graveret.
- Guidemærker: Justeringsmærker er to trekantede markører, der skal graveres på både hoved- og hjælpematerialet. Når materialet repositioneres efter hver graveringsdel, hjælper disse trekantede markører med at sikre korrekt justering.

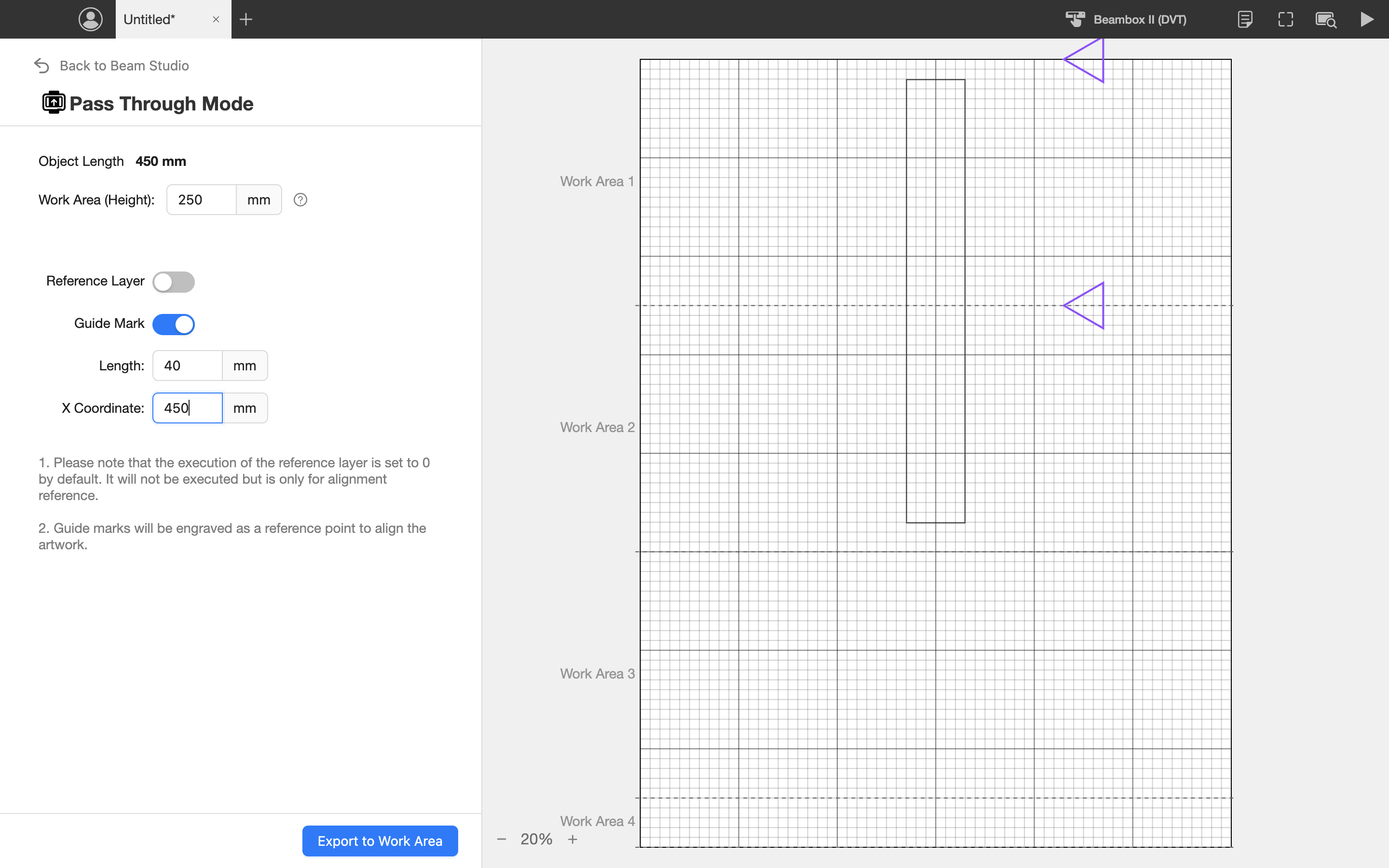

Eksempel med følgende form: Objektets længde er 450 mm. Hvis højden af hvert arbejdsområde indstilles til 250 mm, vil objektet blive opdelt i to sektioner.
De stiplede linjer angiver opdelingspunkterne for hvert arbejdsområde.
Det anbefales generelt at minimere antallet af opdelinger for at undgå potentielle justeringsfejl ved sammenføjningerne, hvilket kan forårsage fejljustering af designfilen.
Eksportér designfilen, når opsætningen er fuldført.
Trin 4 - Passthrough-gravering
Hvis du bruger guidemærker, skal du forberede hjælpematerialer.
Trin 4.1 - Forbered gravering

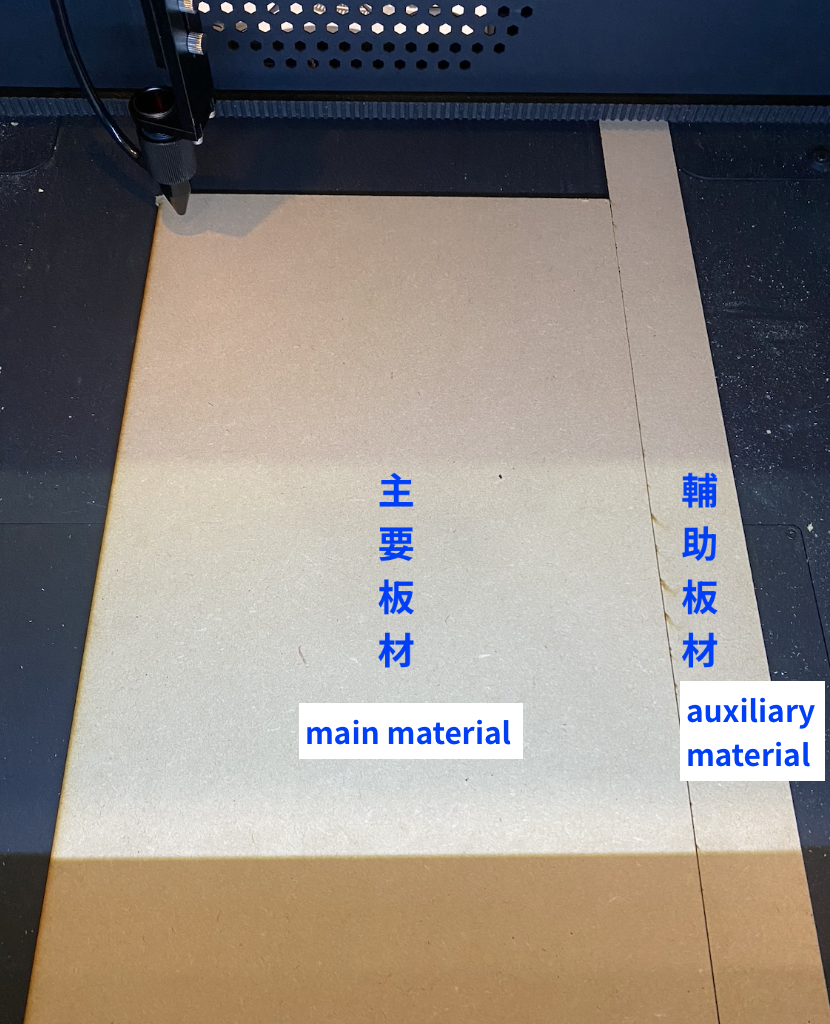

Fastgør hjælpematerialet ved siden af hovedmaterialet.
Start den aktuelle gravering, og flyt laserhovedet til øverste venstre hjørne af graveringsmaterialet.
Start graveringen fra den aktuelle position, og indstil startpunktet til øverste venstre hjørne.
(Du kan også bruge udgangspositionen, men bemærk, at laserrørets position skal placeres på højre side for at undgå fejl ved homing.)
Brug rammeoversigten til at bekræfte graveringspositionen for den første sektion af designfilen.
Bemærk: Når du bruger rammen, skal du sørge for at deaktivere referencelaget.
Brug rammen til at bekræfte placeringen af guidemærkerne, og sørg for, at de krydser over mellem hoved- og hjælpematerialet.

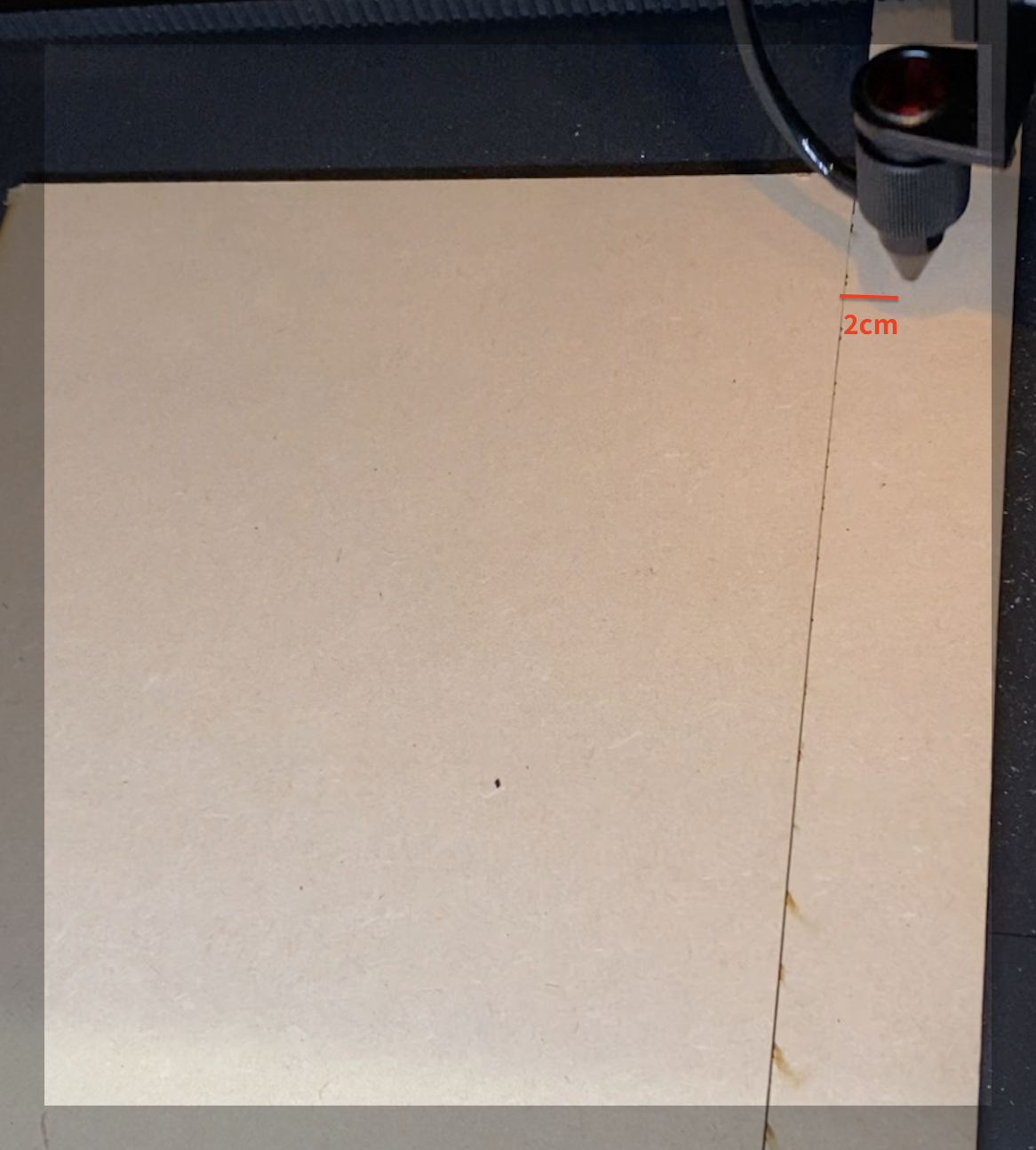

(For eksempel, hvis guidemærket er indstillet til standardværdien på 4 cm, skal du bekræfte, at laserhovedet vil række ca. 2 cm ud over hjælpematerialet under indramningen.)
Trin 4.2 - Gravér første sektion

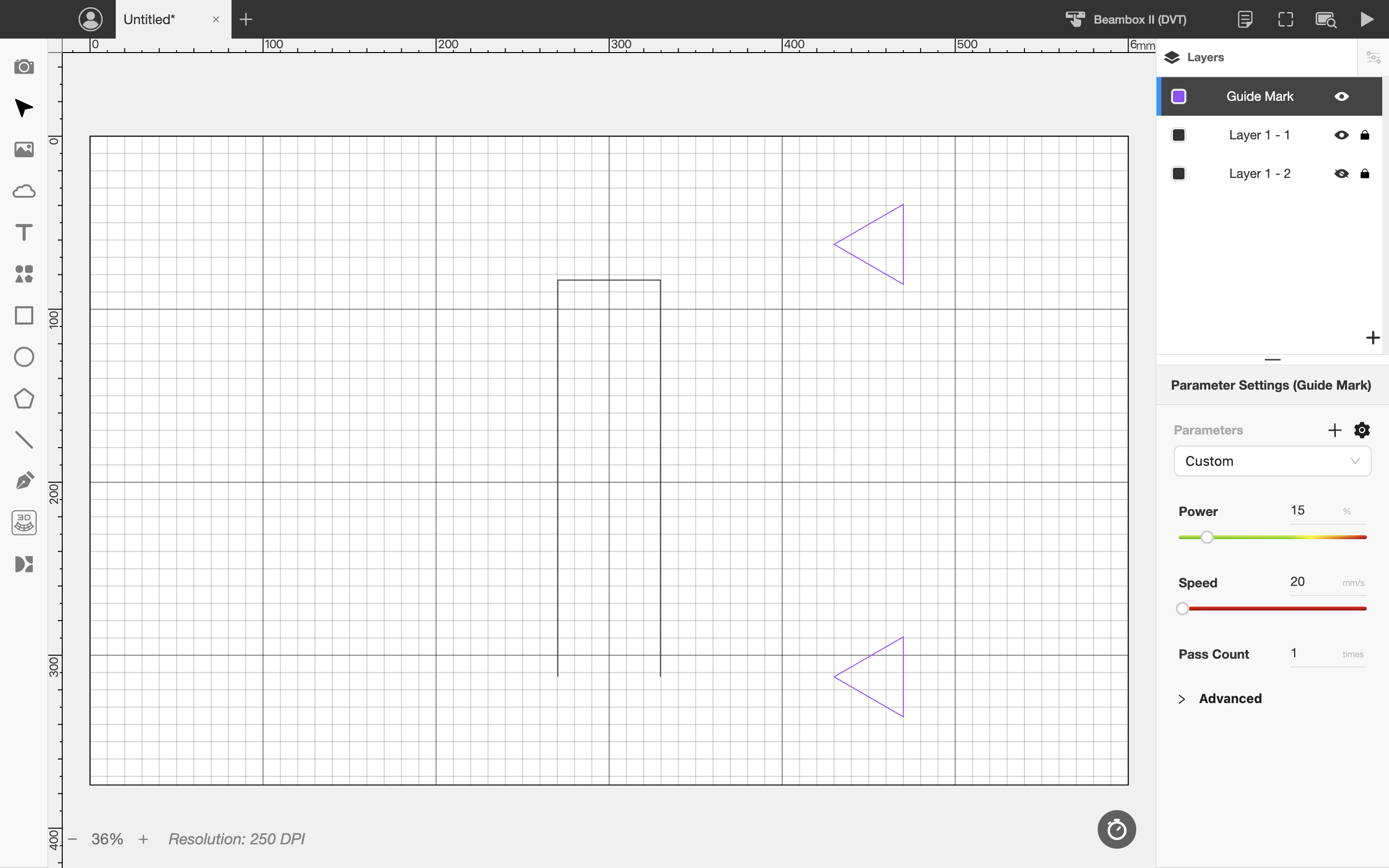

Ved eksport af filen er kun den første arbejdssektion og referencemærker som standard aktiveret. Efter justering af parametrene kan du direkte påbegynde graveringen af det første arbejdsområde.

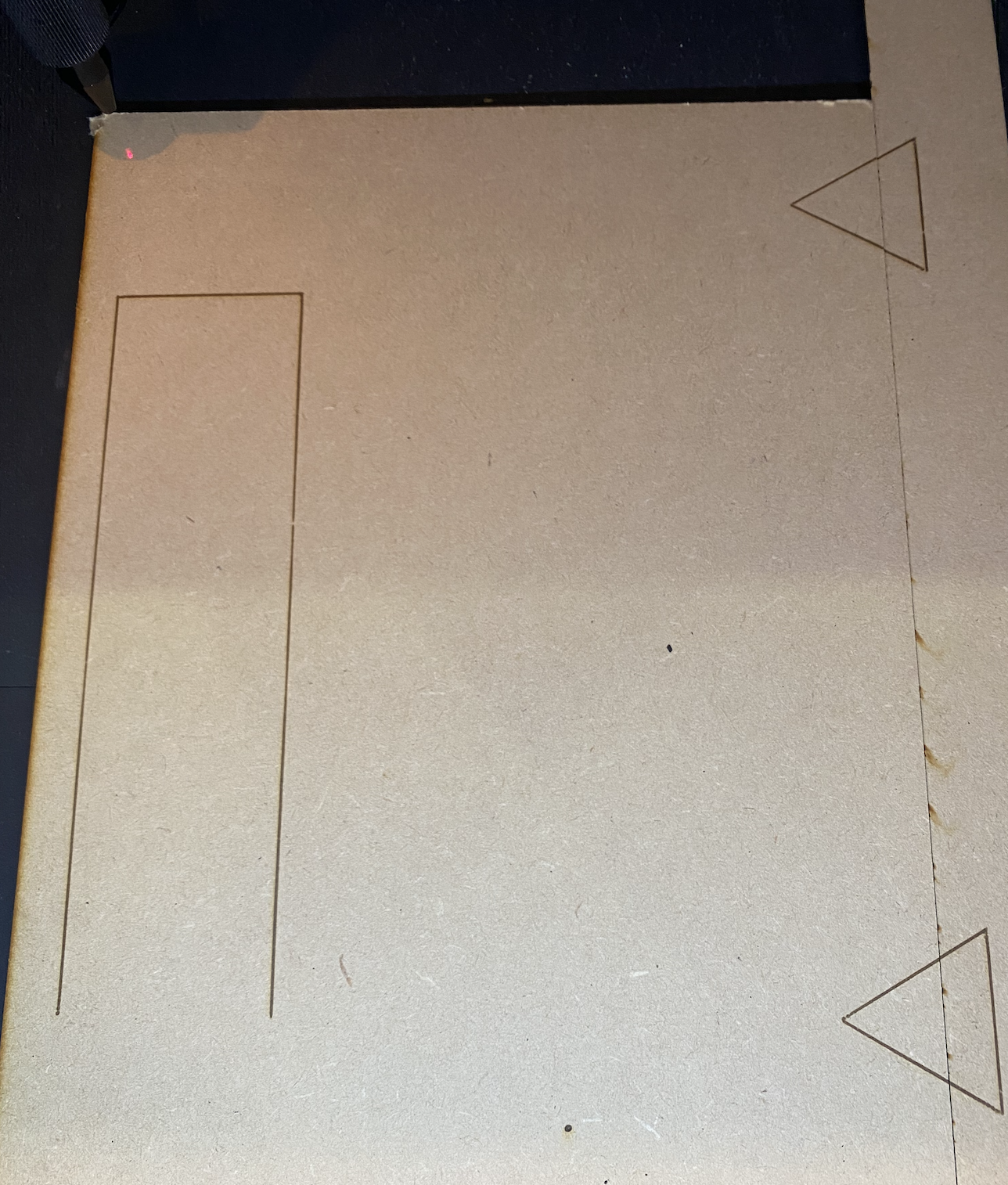

Efter graveringen er fuldført, bør guidemærkerne være delvist synlige på hjælpematerialet.
Trin 4.3 - Gravér anden sektion
Luk det første sektionslag og åbn det andet sektionslag.

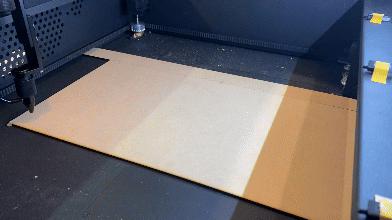

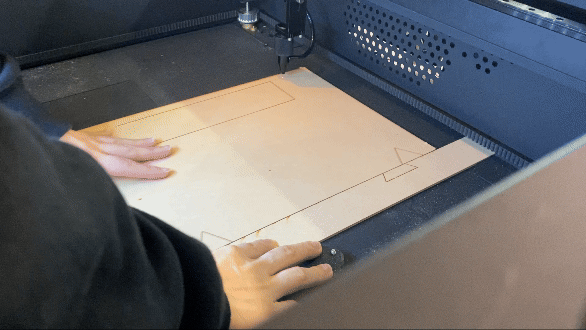

Flyt hovedmaterialet og juster de nedre guidemærker på hovedmaterialet med de øvre mærker på hjælpematerialet, før du fortsætter med graveringen.
