Beskrivelse
Denne artikel guider dig gennem processen for justering af den optiske sti.
Hvis du er i tvivl om, hvorvidt din optiske sti skal justeres, bør du først inspicere den ved hjælp af linketet nedenfor. Inspektion af optisk sti
Bemærk:
Nogle billeder i denne artikel er af HEXA, men mekanismen for Beambox 2 er den samme.
Tegn på en fejljusteret optisk sti
- Kan ikke skære gennem materialer ved brug af standardindstillingerne for effekt og hastighed i Beam Studio.
- Dårlige graveringsresultater, hvor mønstrene i visse områder er lysere eller dybere end i andre, eller hvor de bliver lysere eller dybere i en bestemt retning.
- Snitfladen på materialet er ikke lodret efter skæring.
|
Trin 1

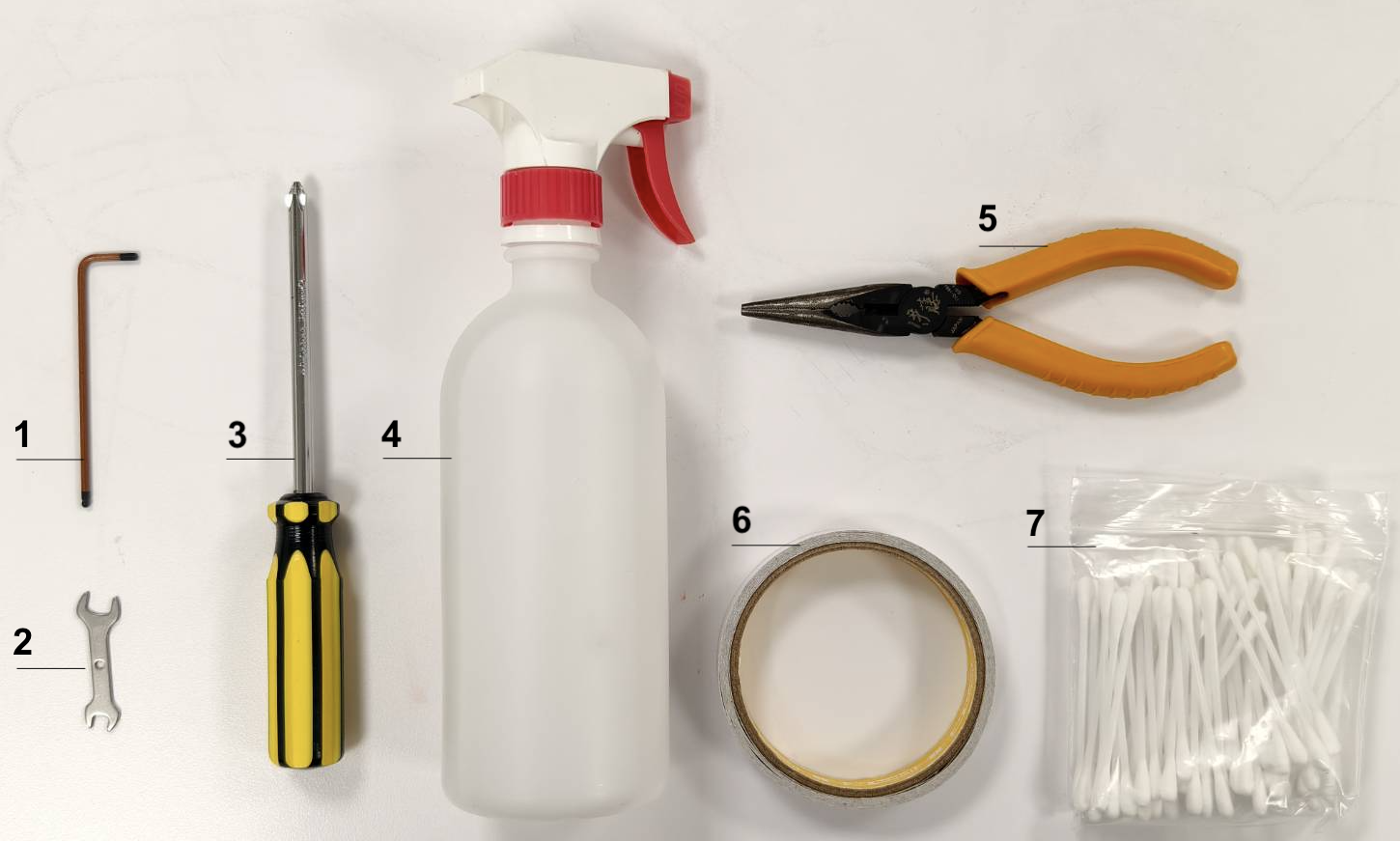

Forbered venligst følgende værktøjer:
- 2,5 mm unbrakonøgle
- Dobbelt gaffelnøgle
- Stjerneskruetrækker
- Desinfektionsspray / Alkoholspray
- Tang
- Dobbeltklæbende tape
- Vatpinde
|
Trin 2
Sørg for at blive fortrolig med, hvordan du laver en puls på sikker vis.
A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand og vent, indtil homing-processen er afsluttet.
(Sørg for, at ikonerne for dør, bagdæksel og bund er lukket, ellers kan du ikke lave en puls.)
D. Find pulsknappen.
E. Ét tryk = én puls, to tryk = to pulser osv.
⚠︎ Lav altid pulser, når låget og bagdækslet er lukket.
|
|
 |
Trin 3

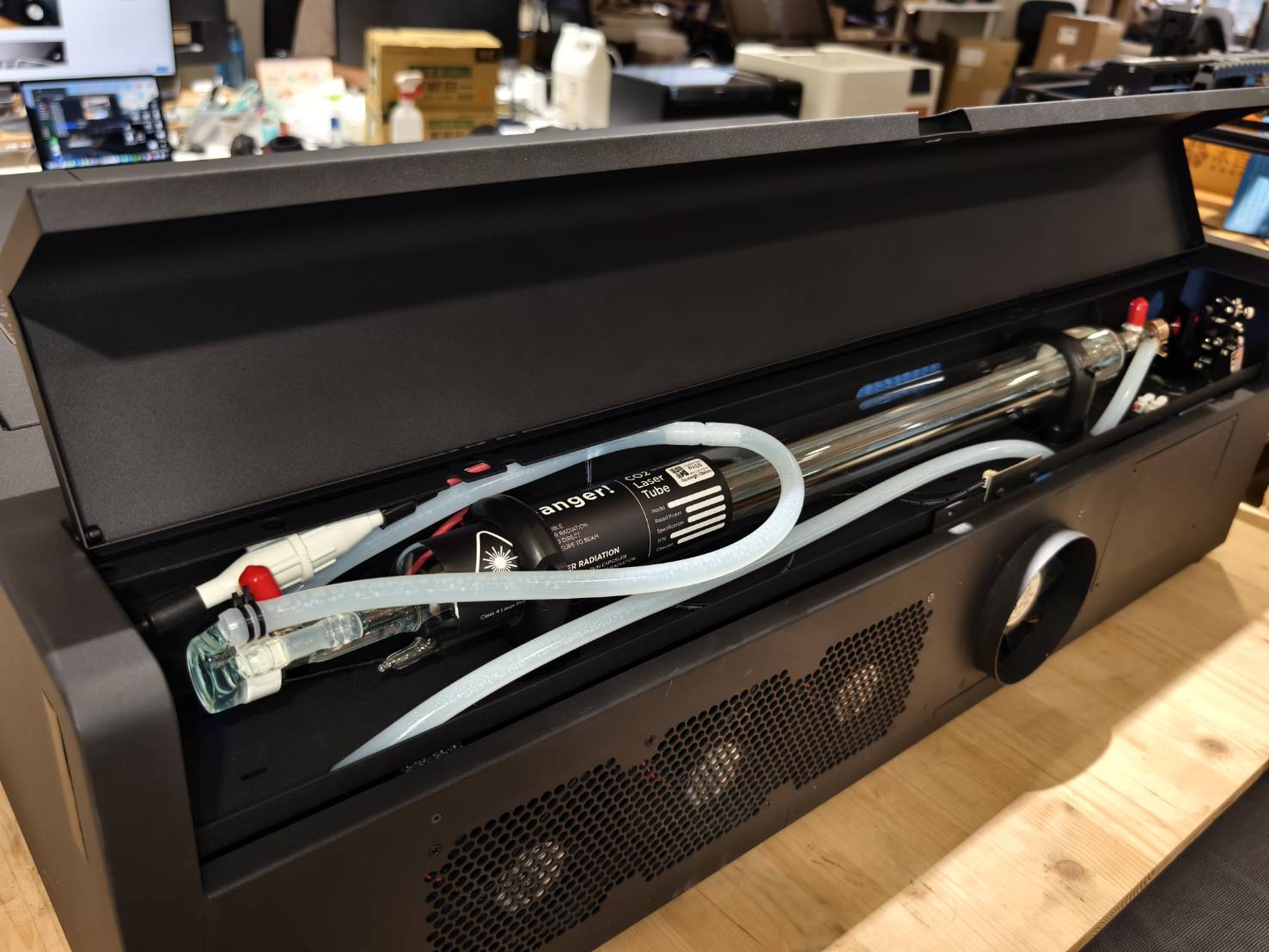

Brug en skruetrækker til at løsne skruerne bag på maskinen, hvorefter bagdækslet kan åbnes.
Trin 4
Gør dig fortrolig med følgende placeringer:

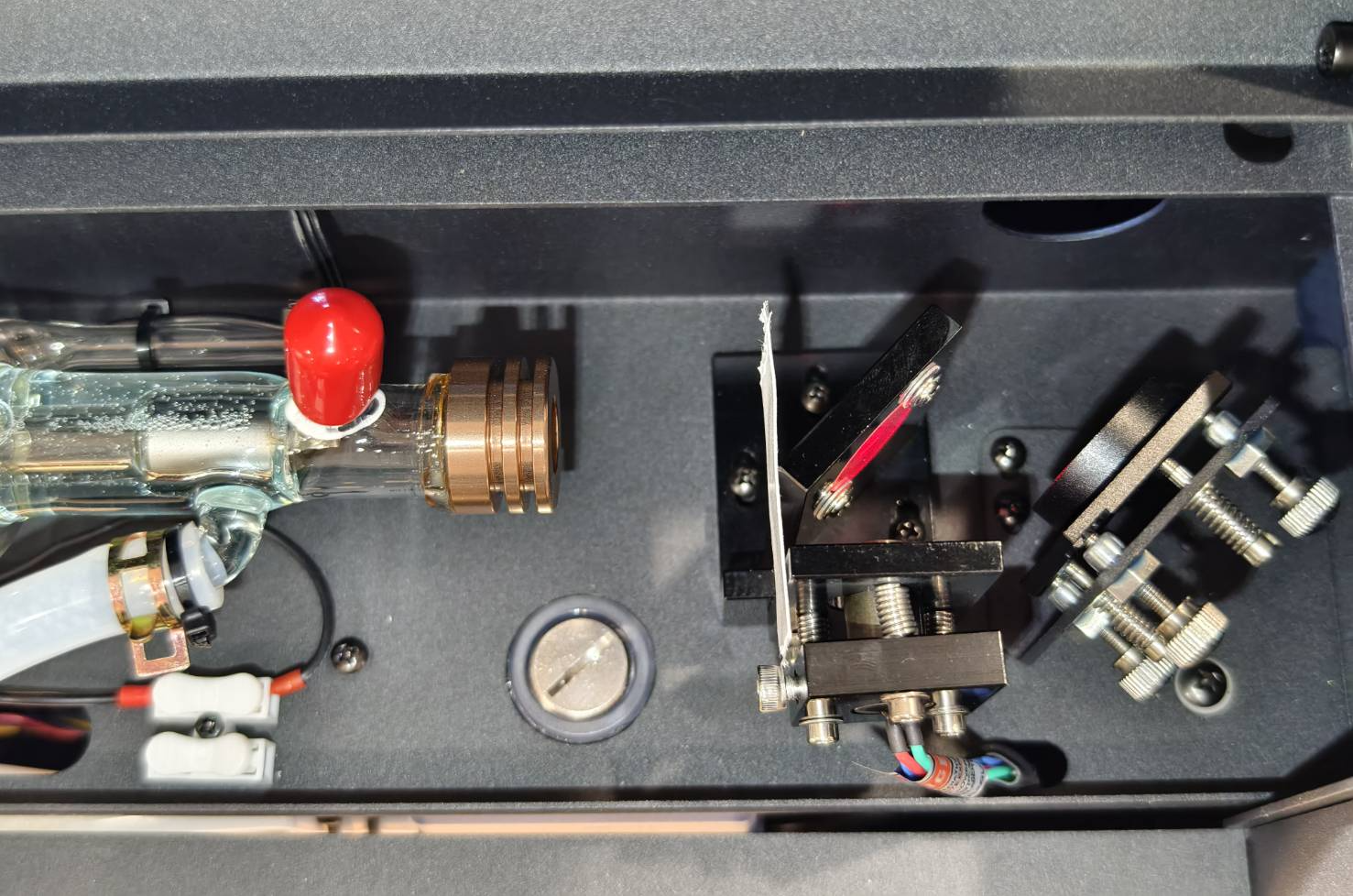

- Første reflekterende spejl og rød laseremitter
- Andet reflekterende spejl
- Tredje reflekterende spejl
- 7 positioner på platformen, som laserhovedet vil bevæge sig til under kontrollen.
Trin 5
Rengør alle spejle og linser ved hjælp af vejledningen i linketet nedenfor.
Rengøring af spejle og linser
Trin 6
Kontroller laserprikken på det første spejl.
Dette trin tjekker, om laserrøret og maskinen er i god stand.
Oversigtover trin:
|
Vurder dit resultat og bestem den næste handling:
-
Resultatet er dårligt, eller der er ingen mærker >> Kontakt kundeservice
-
Mulig årsag:
- Laserrøret er defekt og skal udskiftes.
- Laserens strømforsyning er defekt og skal udskiftes.
|
Trin 7
Kontrollér, om den røde laserprik og brændemærket overlapper hinanden.
Dette trin tjekker, om banerne for den røde laser og den faktiske CO2-laser matcher og er justeret korrekt.
Hvis de ikke er justeret, skal du justere den røde lysudsender med en 2,5 mm unbrakonøgle.
- Åbn lågen.

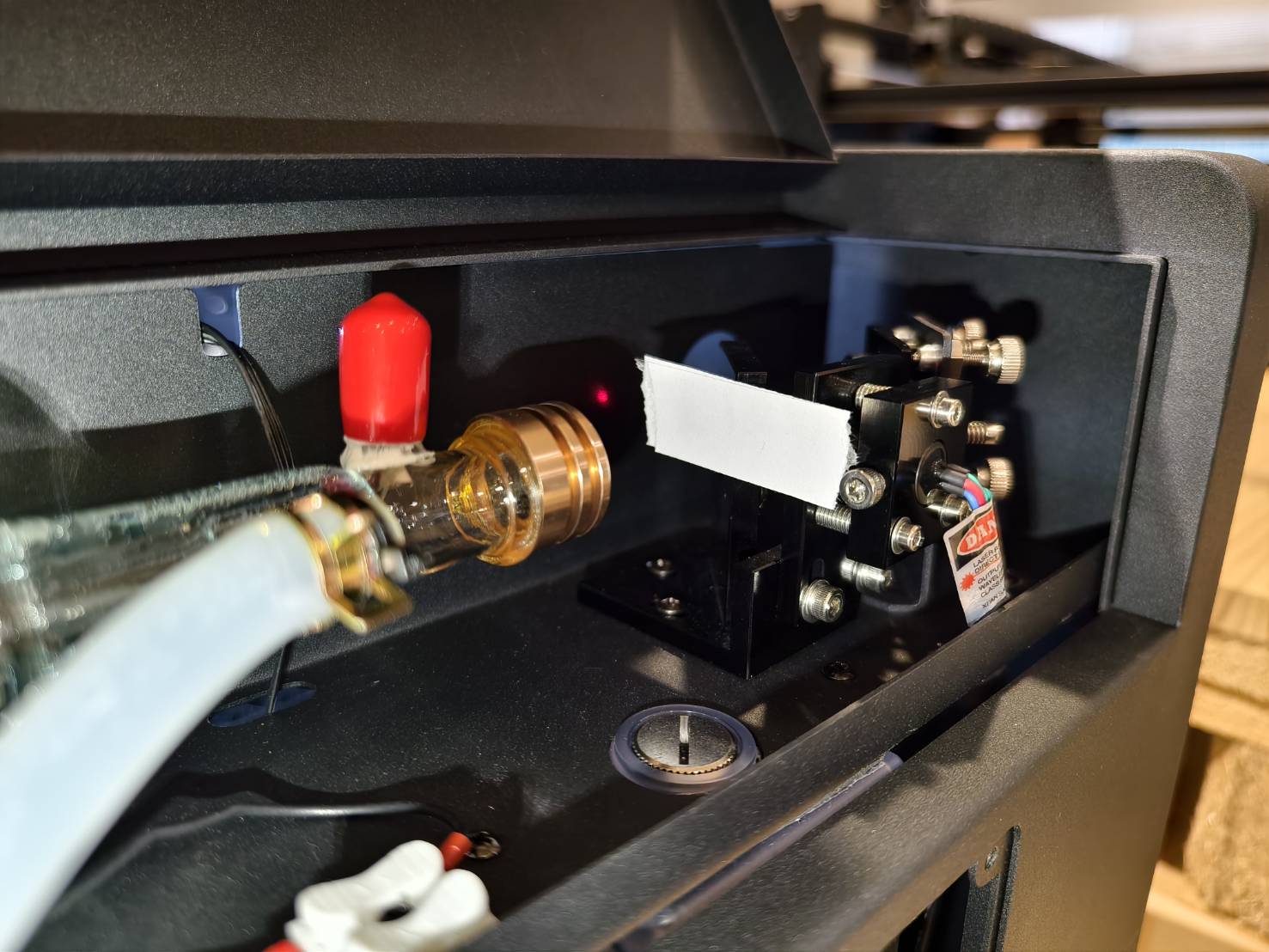

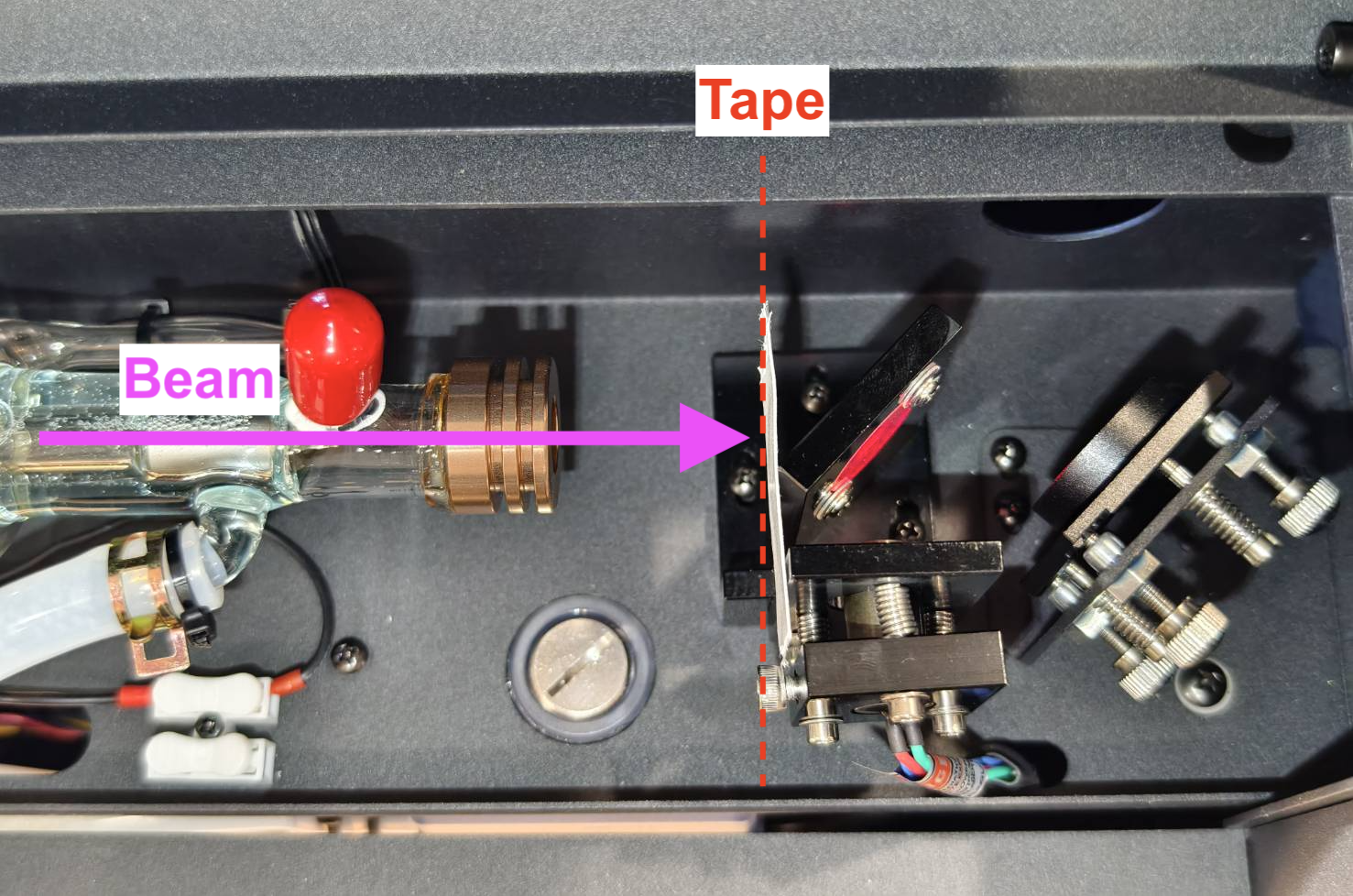

- Placer et dobbeltsidet tape i to lag ved indgangen til det tredje spejl.
- Gå ind i kontroltilstand og løsn motoren.
- Flyt laserhovedet til nederste højre hjørne.
- Sørg for, at den røde laser er tændt.
- Luk lågen.
- Udfør 3 pulser.
- Kontrollér, om den røde laserprik og brændemærket overlapper hinanden.
- Juster den røde laser efter behov.
|
Godt eksempel - Overlappende
|
Dårligt eksempel - Ikke overlappende
|
 |
|

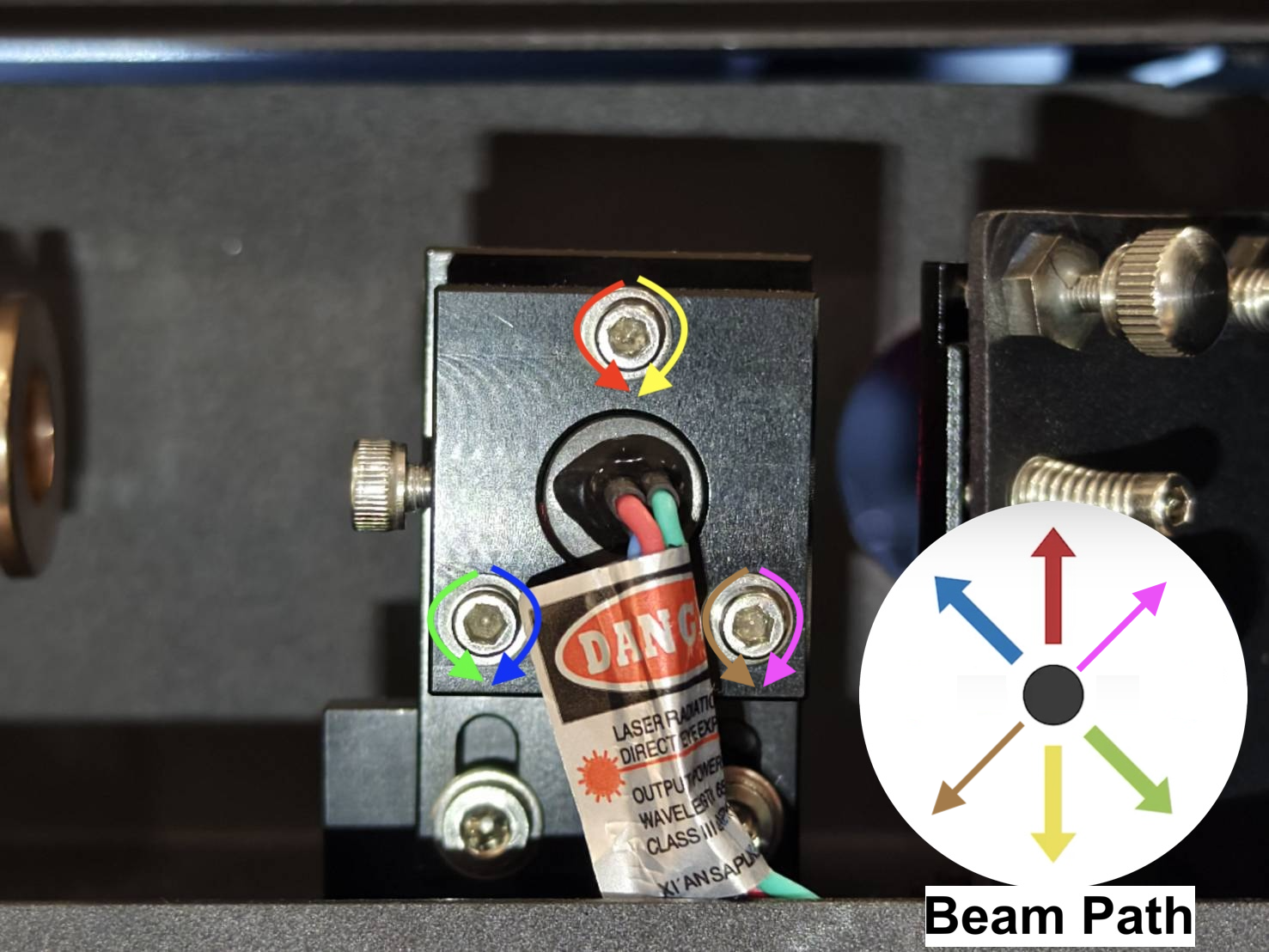

| Skruer og strålegang for den røde lysudsender |
|
|
Trin 8
Dette trin kontrollerer, om strålegangen er justeret fra det første spejl til det andet spejl.
|
Oversigtover trin:
|
|
Faktiske trin:
- Fjern tapen og placer et nyt dobbeltsidet tape i to lag på det andet spejl.
- Flyt laserhovedet til øverste venstre hjørne.
- Luk lågen og udfør 3 pulser.
- Kontrollér visuelt, om den røde laser og brændemærket overlapper hinanden.
|
|
|
Godt eksempel - Overlappende
|
|
Dårligt eksempel - Ikke overlappende
|
|
|
Vurder dit resultat og bestem den næste handling:
- Godt resultat - Overlappet >> Trin 9
|
- Dårligt resultat - Ikke overlappet >> Trin 8.1
|
Trin 8.1
Dette trin vil lære dig, hvordan du justerer strålegangen fra det første spejl til det andet spejl ved at justere skruerne på det første spejl.
- Der er tre skruer på det første spejl, og rotation af dem med eller mod uret vil ændre strålegangen, hvilket betyder, at den røde laserplets position vil ændre sig.
- Lær venligst, hvordan du løsner møtrikken korrekt:

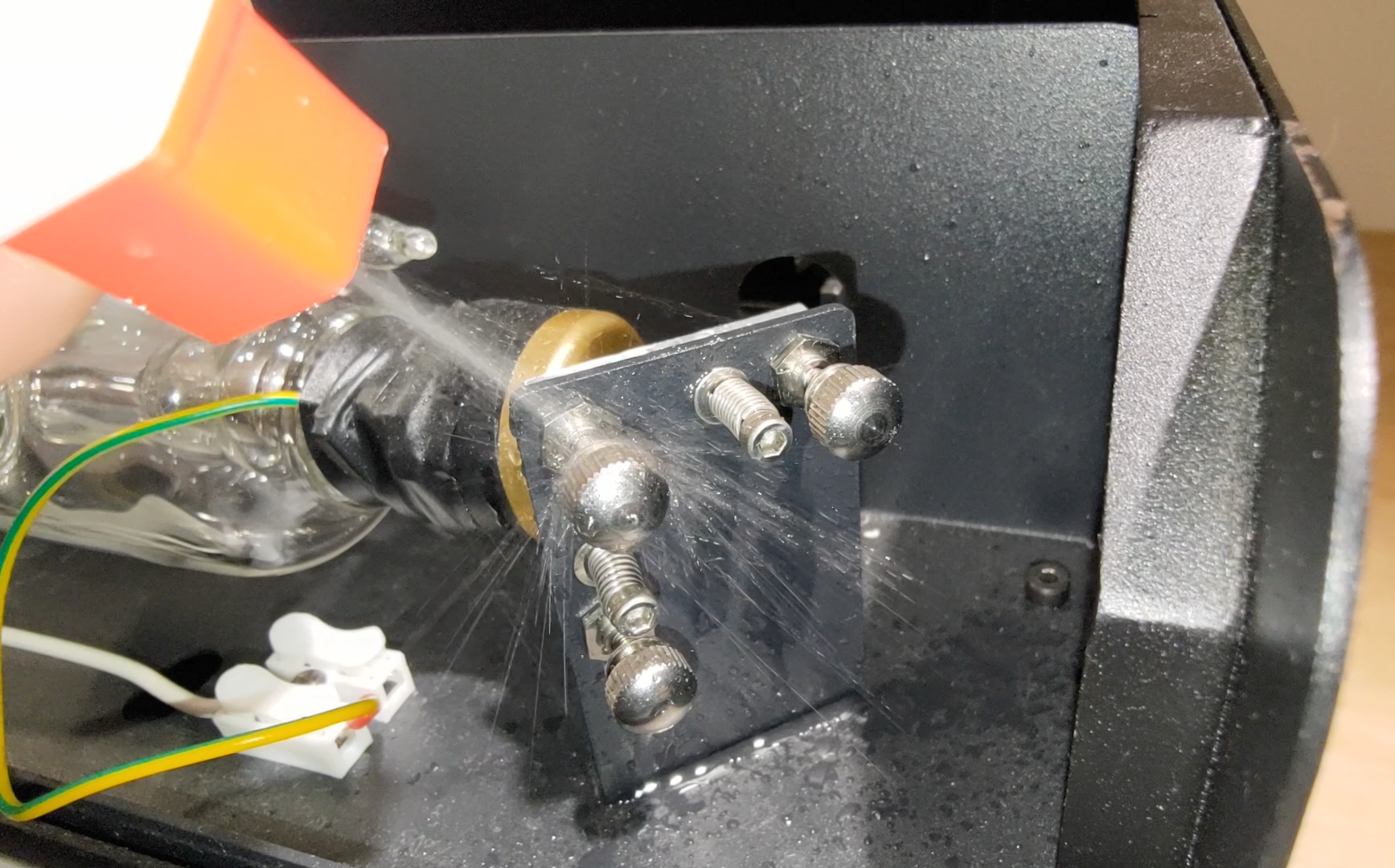

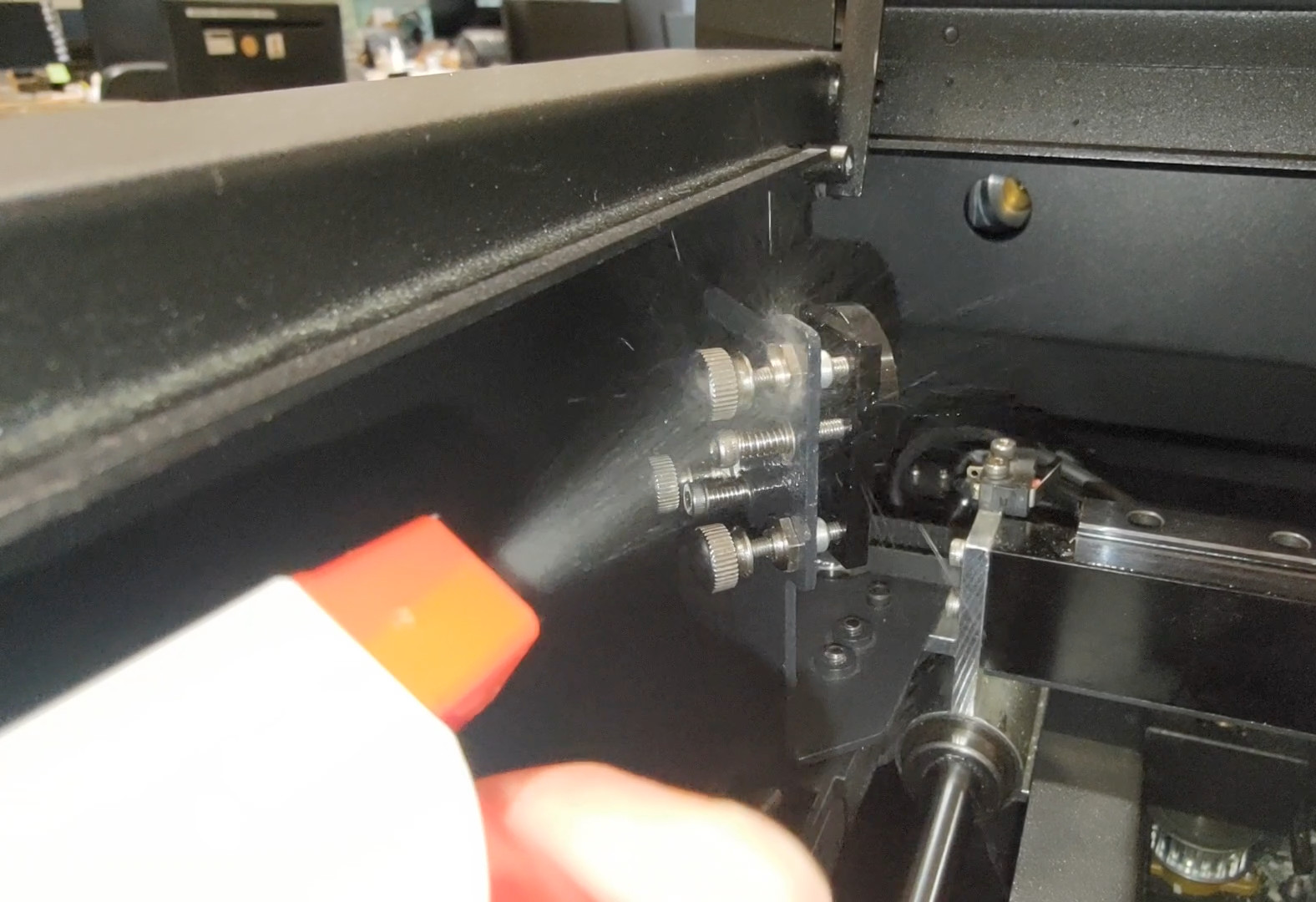

Spray først alkohol på møtrikkerne for at opløse gelen eller limen, og vent et par sekunder.

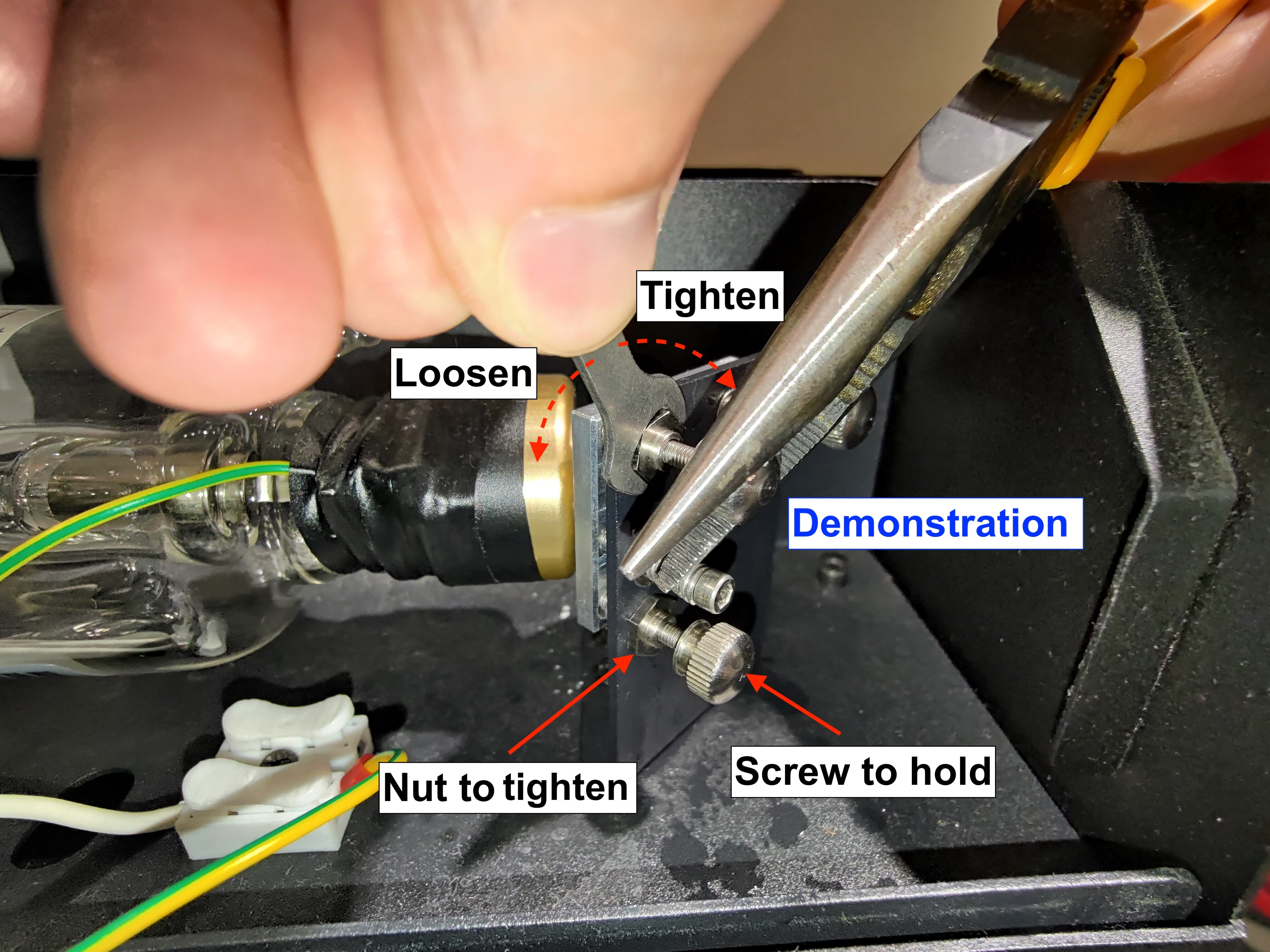

- Brug derefter tangen til at holde skruen, og løsn møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
-
Demonstration
(Bemærk venligst, at skruerne i videoen er blevet løsnet før optagelsen.)
|
- Bestem positionen af din røde laserplet, målskruen og dens rotationsretning.
Se venligst billedet nedenfor, og find det nummer, der svarer til placeringen af din røde laserplet:
-
For #1:
Den røde laserplet skal bevæges ned til højre for at overlappe den første plet
Den øverste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #2:
Den røde laserprik skal bevæge sig lige ned for at overlappe den første prik.
Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #3:
Den røde laserprik skal først bevæge sig ned og derefter til venstre for at overlappe den første prik.
Den nederste venstre skrue skal drejes mod uret for at få prikken til at bevæge sig ned.
Den øverste højre skrue skal drejes med uret for at få prikken til at bevæge sig til venstre.
Se venligst billedet nedenfor.
For #4:
Den røde laserprik skal bevæge sig til højre for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #5:
Den røde laserprik skal bevæge sig til venstre for at overlappe den første prik.
Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #6:
Den røde laserprik skal først bevæge sig til højre og derefter op for at overlappe den første prik.
Den øverste højre skrue skal drejes mod uret for at få prikken til at bevæge sig til højre.
Den nederste venstre skrue skal drejes med uret for at få prikken til at bevæge sig op.
Se venligst billedet nedenfor.
For #7:
Den røde laserprik skal bevæge sig lige opad for at overlappe det første punkt.
Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #8:
Den røde laserprik skal bevæge sig op mod venstre for at overlappe det første punkt
Den øverste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
|
- Spænd venligst møtrikken efter justering af skruen ved at dreje den med uret.
|
Trin 9
Dette trin kontrollerer, om strålegangen er justeret fra det 2. spejl til det 3. spejl.
|
Oversigtover trin:
|
|
Faktiske trin:
- Fjern tapen og placer en ny tolagret, dobbeltsidet tape på indgangen til det tredje spejl.
- Flyt laserhovedet til midten af venstre side.
- Luk lågen og udfør 3 pulser.
- Kontrollér visuelt, om den røde laser og brændemærket overlapper hinanden.
|
|
|
Godt eksempel - Overlappende
|
|
Dårligt eksempel - Ikke overlappende
|
|
|
Vurder dit resultat og bestem den næste handling:
- Godt resultat - Overlappet >> Trin 10
|
- Dårligt resultat - Ikke overlappet >> Trin 9.1
|
Trin 9.1
Dette trin vil vise dig, hvordan du justerer strålegangen fra det 2. spejl til det 3. spejl ved at justere skruerne på det 2. spejl.
-
Bestem positionen af din røde laserplet, målskruen og dens rotationsretning.
Se venligst billedet nedenfor, og find det nummer, der svarer til din røde laserprikposition.
-
For #1:
Den røde laserprik skal bevæge sig ned til højre for at overlappe det første punkt.
Den nederste højre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #2:
Den røde laserprik skal bevæge sig lige ned for at overlappe det første punkt.
Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #3:
Den røde laserprik skal først bevæge sig ned og derefter til venstre for at overlappe den første prik.
Den øverste højre skrue skal drejes med uret for at få prikken til at bevæge sig nedad.
Den nederste venstre skrue skal drejes mod uret for at få prikken til at bevæge sig til venstre.
Se venligst billedet nedenfor.
For #4:
Den røde laserprik skal bevæge sig til højre for at overlappe den første prik.
Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #5:
Den røde laserprik skal bevæge sig til venstre for at overlappe det første punkt.
Den nederste venstre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #6:
Den røde laserprik skal først bevæge sig til højre og derefter opad for at overlappe det første punkt.
Den nederste venstre skrue skal drejes med uret for at få prikken til at bevæge sig til højre.
Den øverste højre skrue skal drejes mod uret for at få prikken til at bevæge sig opad.
Se venligst billedet nedenfor.
For #7:
Den røde laserprik skal bevæge sig lige opad for at overlappe det første punkt.
Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #8:
Den røde laserprik skal bevæge sig op mod venstre for at overlappe det første punkt
Den nederste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
-

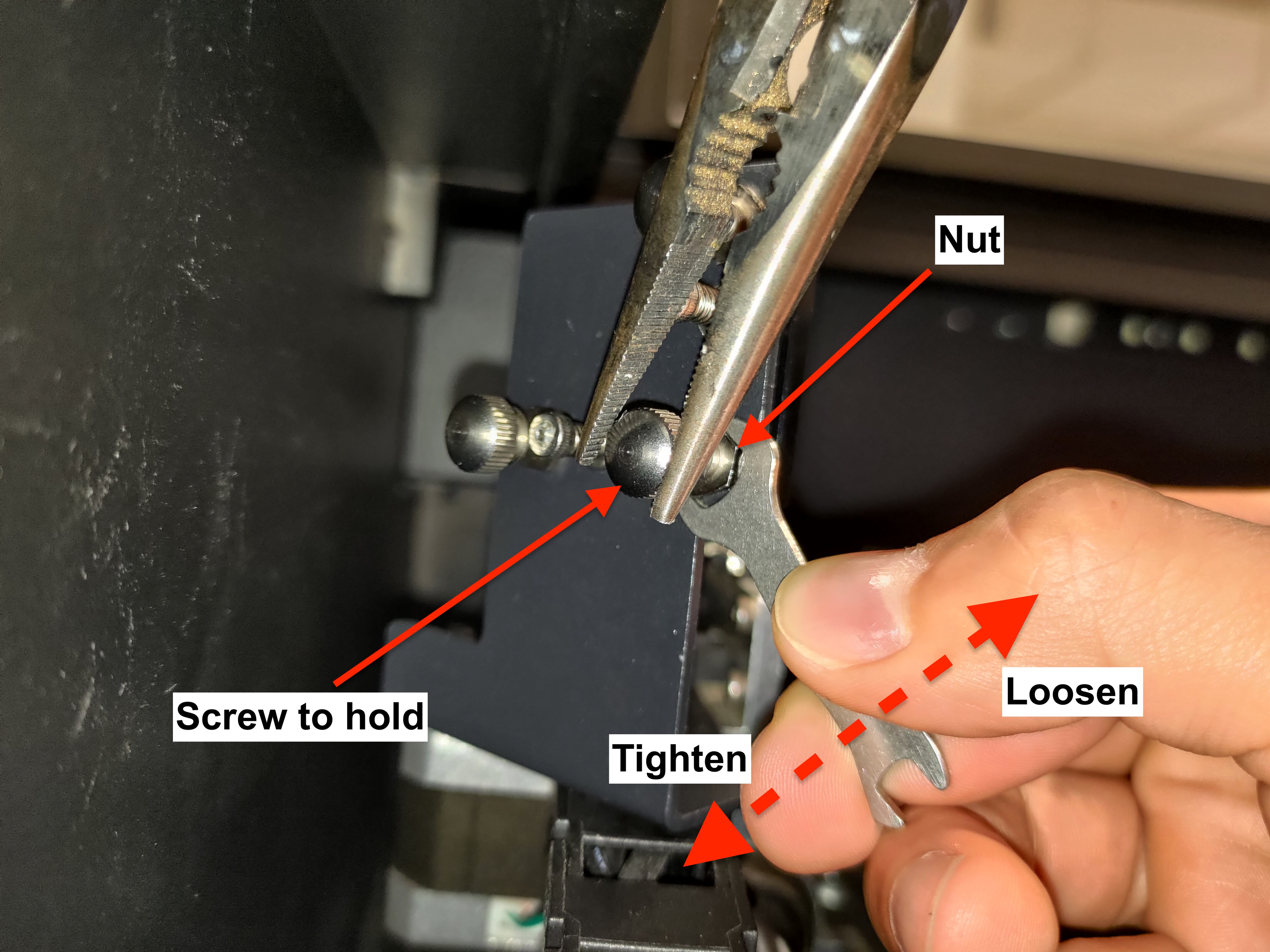

Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
|
Trin 10
Dette trin vil lære dig at kontrollere strålens vertikale indgangsposition på det tredje spejls indgang ved hjælp af et OPA-værktøj.
-
Brug venligst linket til at downloade filen og brug en 3 mm transparent akrylplade til at gravere og skære.
- Værktøjets cirkel vil passe med indgangen som vist på billedet nedenfor.
|
-
Hvis din maskine ikke kan skære gennem et område af skærebordet, skal du lave et midlertidigt hjælpeværktøj.
Brug et stykke gennemsigtig tape og fold det, så den klæbende del er indkapslet.
Tegn to linjer som vist på billederne nedenfor.

- Midten af linjerne på tapen vil være centrum for den runde åbning.
(Det anbefales at markere to punkter som de røde prikker på billedet nedenfor for at justere linjerne på tapen.)
|
- Når du har lavet hjælpeværktøjet, flyt laserhovedet til midten.
- Kontrollér den lodrette linje med hjælpeværktøjet.
Juster hjælpeværktøjets cirkel eller punkter med åbningen, og kontrollér den røde laserprikts position.
Akryl
|
|
|
|
Godt eksempel
|
Dårligt eksempel
|
|
|
|
|
Vurder dit resultat og bestem den næste handling:
Trin 10.1
Hvis din laserstråles vertikale bane ikke er i midten af hjælpeværktøjet, kan du justere laserhovedet for at forbedre det.
-
Løsn forsigtigt disse 4 skruer en smule. Fjern dem ikke, og gør dem ikke for løse.
-
Efter at have løsnet skruerne kan hovedet nu skubbes ind eller ud.
- Skub ud:
- Skub ind:
-
Efter at have flyttet hovedet skal du skrue skruerne fast igen.
-
Udfør venligst kamerakalibrering i Beam Studio.
(Dette kan gøres som det sidste trin, efter at hele den optiske bane er justeret.)
|
Trin 11
Efter den vertikale kontrol vil vi tjekke den vandrette position ved indgangen til det tredje spejl.
- Flyt laserhovedet til midten.
- Kontroller den vandrette linje med værktøjet.
Juster hjælpeværktøjets cirkel eller punkter med åbningen, og kontrollér den røde laserprikts position.
Akryl
|
|
|
|
God - Centreret
|
Acceptabel - Over
|
Dårlig - Under
|
|
|
|
|
|
Vurder dit resultat og bestem den næste handling:
- Godt eller acceptabelt resultat >> Trin 12
|
-
Dårligt resultat >> Kontakt kundeservice
-
Mulig årsag:
- Laserstrålens vinkel er for skæv, og den skal hæves eller udskiftes.
|
Trin 12
Vi vil nu kontrollere stien fra det tredje spejl til dysespidsen, som indikerer Z-aksens (lodrette) strålebane i midten af pladen.
- Flyt laserhovedet til midten af pladen, og placer et stykke papir under dysespidsen.
Hæv eller sænk pladen for at opnå en afstand på omkring 5 mm til 10 mm mellem papiret og dysespidsen.
- Kontrollér, om der ses en fokuseret rød laserprik eller rødt lys som vist på billedet nedenfor.
| Godt resultat - Centreret |
Dårligt resultat - Ingen prik |
Dårligt resultat - Ikke centreret |
 |
 |
 |
|
Vurder dit resultat og bestem den næste handling:
Trin 12.1
Hvis en fokuseret prik ikke kommer ud af dysen, eller der ikke ses nogen prik, er din Z-akses bane fejljusteret og skal justeres. Målet her er at flytte den fokuserede prik til midten.
- Dette trin vil lære dig, hvordan man justerer den vertikale bane fra det tredje spejl til pladen ved at justere skruerne på det tredje spejl.
Der er tre skruer på det tredje spejl, og ved at dreje dem med eller mod uret ændres den vertikale strålebane, hvilket betyder, at positionen af den lille prik på tapen ændres.
-
Lær venligst, hvordan du løsner møtrikken korrekt.
Brug tangen til at holde skruen, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
|
- Hvordan bestemmer vi laserprikens position?
Hvis den fokuserede prik mangler, kan du se det røde lys, hvor det stærkeste område indikerer prikkens position.
| Eksempel |
- Lyset er stærkere, som vist på billedet, hvilket indikerer, at prikken bør være i nederste venstre position.
|
 |
- For at flytte prikken til midten skal den bevæges op og til højre, så det anbefales at dreje skruen øverst til højre med uret.
|
 |
| Demonstration |
|
|
-
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
|
Vurder dit resultat og bestem den næste handling:
- Justeringen er udført uden problemer >> Trin 13
|
-
Uanset hvordan jeg justerer, vises prikken ikke eller kan ikke centreres >>
|
Trin 13
Vi vil nu kontrollere banen fra det tredje spejl til dysespidsen i nederste højre hjørne af arbejdsfladen.
- Flyt laserhovedet til nederste højre hjørne af arbejdsfladen, og placer et stykke papir under dysespidsen.
Hæv eller sænk pladen for at opnå en afstand på omkring 5 mm til 10 mm mellem papiret og dysespidsen.
- Kontrollér, om der ses en fokuseret rød laserprik eller rødt lys som vist på billedet nedenfor.
| Godt resultat - Centreret |
Dårligt resultat - Ingen prik |
Dårligt resultat - Ikke centreret |
|
|
|
|
Vurder dit resultat og bestem den næste handling:
Trin 13.1
Hvis du ikke ser en fokuseret prik komme ud fra dysen, indikerer det, at din Z-aksebane er fejljusteret og skal justeres.
Målet her er at flytte den fokuserede prik til midten i nederste højre hjørne.
- Dette trin vil lære dig, hvordan man justerer den vertikale bane fra det tredje spejl til pladen ved at justere skruerne på det tredje spejl.
Der er tre skruer på det tredje spejl, og ved at dreje dem med eller mod uret ændres den vertikale strålebane, hvilket betyder, at positionen af den lille prik på tapen ændres.
-
Lær venligst, hvordan du løsner møtrikken korrekt.
Brug tangen til at holde skruen, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
|
- Hvordan bestemmer man laserprikens position?
Hvis den fokuserede prik mangler, kan du se det røde lys. Det stærkeste område indikerer prikkens position.
| Eksempel |
- Lyset er stærkere, som vist på billedet, og det indikerer, at prikken skal være i bunden til venstre.
|
|
- For at flytte prikken til midten skal den bevæges op og til højre, så det anbefales at dreje skruen øverst til højre med uret.
|
|
| Demonstration |
|
|
-
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
|
Vurder dit resultat og bestem den næste handling:
- Justeringen er udført uden problemer >> Trin 14
|
-
Uanset hvordan jeg justerer, vises prikken ikke eller kan ikke centreres >>
- Tilbage til Trin 12.1 og sørg for, at prikken er centreret midt på arbejdsfladen.
- Efter justering skal du gå direkte videre til Trin 14.
|
Trin 14
Vi vil udføre den endelige kontrol ved hjælp af tape og pulser for at se den faktiske CO2-laserbane startende fra midten af arbejdsfladen.
|
Trinoversigt - Centrum
|
-
Placer et enkeltlags tape på dysespidsen, flyt laserhovedet til midten af arbejdsområdet, luk lågen, og lav derefter en enkelt puls.
- Demonstration
|
-
Fjern tapen og kontrollér, om prikken er rund.
-
Godt eksempel - Centreret og rund:
-
Acceptabelt eksempel - Rund, men lidt forskudt fra midten:
-
Dårlige eksempler - Ikke rund:
|
Vurder dit resultat og bestem den næste handling:
- Godt eller acceptabelt resultat >> Trin 15
|
Trin 14.1
Der er stadig en mulighed for, at den røde laserstråles bane og den faktiske CO2-laserstråles bane ikke matcher 100%.
Dette betyder, at selv hvis en rød prik er justeret perfekt, kan CO2-laserstrålens bane stadig være forskudt.
Derfor er vi nødt til at bruge den traditionelle metode til at justere Z-aksens strålegang.
Demonstration af arbejdsgang:
-
Bestem placeringen af den lodrette prik, og ret skruen og dens rotationsretning. Først skal du kende hele det område, som prikken kan bevæge sig inden for.
Det er faktisk det samme område som dysespidsen. Det pressede mærke på tapen viser området.
- Find derefter det tal, der ligner din lodrette priks position.
-
Skematisk diagram:
-
Lær venligst, hvordan du løsner møtrikken korrekt:
Brug tangen til at holde skruen, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
|
For #1:
Den lodrette prik skal flyttes til højre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #2:
Den lodrette prik skal flyttes ned og til højre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret for at flytte prikken til højre.
Den nederste højre skrue skal drejes med uret for at flytte prikken ned.
Se venligst billedet nedenfor.
For #3:
Den lodrette prik skal flyttes ned for at være rund og centreret.
Når du står foran maskinen:
Den nederste højre skrue skal drejes med uret for at flytte prikken ned.
Se venligst billedet nedenfor.
For #4:
Den lodrette prik skal flyttes ned og til venstre for at være rund og centreret.
Når du står foran maskinen:
Den øverste højre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #5:
Den lodrette prik skal flyttes til venstre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret.
Se venligst billedet nedenfor.
For #6:
Den lodrette prik skal flyttes op og til venstre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret for at flytte prikken til venstre.
Den nederste højre skrue skal drejes mod uret for at flytte prikken op.
Se venligst billedet nedenfor.
For #7:
Den lodrette prik skal flyttes op for at være rund og centreret.
Når du står foran maskinen:
Den nederste højre skrue skal drejes mod uret for at flytte prikken op.
Se venligst billedet nedenfor.
For #8:
Den lodrette prik skal flyttes op og til højre for at være rund og centreret.
Når du står foran maskinen:
Den øverste højre skrue skal drejes med uret.
Se venligst billedet nedenfor.
|
- Når du er færdig med at justere skruen, skal du påsætte ny tape og lave en ny puls for at se prikkens position.
-
Demonstration af arbejdsgang:
- Hvis du har svært ved at bruge denne metode, kan du anvende den røde prik til at finde den omtrentlige placering af den faktiske CO2-strålebane og derefter lave en puls.
-
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
|
Trin 15
Vi vil kontrollere den sidste position ved hjælp af tape og pulser for at se den faktiske CO2-laserstrålebane i det nederste højre hjørne af arbejdsfladen.
|
Trinvis oversigt - Nederste højre hjørne
|
-
Placer et enkeltlags tape på dysespidsen, flyt laserhovedet til det nederste højre hjørne af arbejdsfladen, luk lågen og derefter lav derefter en enkelt puls.
-
Demonstration
|
-
Fjern tapen og kontrollér, om prikken er rund.
-
Godt eksempel - Centreret og rund:
-
Acceptabelt eksempel - Rund, men lidt forskudt fra midten:
-
Dårlige eksempler - Ikke rund:
|
Vurder dit resultat og bestem den næste handling:
Trin 15.1
Der er stadig en mulighed for, at den røde laserstråles bane og den faktiske CO2-laserstråles bane ikke matcher 100%.
Dette betyder, at selv hvis en rød prik er justeret perfekt, kan CO2-laserstrålens bane stadig være forskudt.
Derfor er vi nødt til at bruge den traditionelle metode til at justere Z-aksens strålegang.
Demonstration af arbejdsgang
-
Bestem placeringen af den lodrette prik, og ret skruen og dens rotationsretning. Først skal du kende hele det område, som prikken kan bevæge sig inden for.
Det er faktisk det samme område som dysespidsen. Det pressede mærke på tapen viser området.
- Find derefter det tal, der ligner din lodrette priks position.
-
Skematisk diagram:
-
Lær venligst, hvordan du løsner møtrikken korrekt:
Brug tangen til at holde skruen, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
|
For #1:
Den lodrette prik skal flyttes til højre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #2:
Den lodrette prik skal flyttes ned og til højre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes mod uret for at flytte prikken til højre.
Den nederste højre skrue skal drejes med uret for at flytte prikken ned.
Se venligst billedet nedenfor.
For #3:
Den lodrette prik skal flyttes ned for at være rund og centreret.
Når du står foran maskinen:
Den nederste højre skrue skal drejes med uret for at flytte prikken ned.
Se venligst billedet nedenfor.
For #4:
Den lodrette prik skal flyttes ned og til venstre for at være rund og centreret.
Når du står foran maskinen:
Den øverste højre skrue skal drejes mod uret.
Se venligst billedet nedenfor.
For #5:
Den lodrette prik skal flyttes til venstre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret.
Se venligst billedet nedenfor.
For #6:
Den lodrette prik skal flyttes op og til venstre for at være rund og centreret.
Når du står foran maskinen:
Den øverste venstre skrue skal drejes med uret for at flytte prikken til venstre.
Den nederste højre skrue skal drejes mod uret for at flytte prikken op.
Se venligst billedet nedenfor.
For #7:
Den lodrette prik skal flyttes op for at være rund og centreret.
Når du står foran maskinen:
Den nederste højre skrue skal drejes mod uret for at flytte prikken op.
Se venligst billedet nedenfor.
For #8:
Den lodrette prik skal flyttes op og til højre for at være rund og centreret.
Når du står foran maskinen:
Den øverste højre skrue skal drejes med uret.
Se venligst billedet nedenfor.
|
- Når du er færdig med at justere skruen, skal du påsætte ny tape og lave en ny puls for at se prikkens position.
-
Demonstration af arbejdsgang:
- Hvis du har svært ved at bruge denne metode, kan du anvende den røde prik til at finde den omtrentlige placering af den faktiske CO2-strålebane og derefter lave en puls.
-
Venligst spænd møtrikken efter justering af skruen ved at dreje den med uret.
|
Vurder dit resultat og bestem den næste handling:
- Justeringen er udført uden problemer >> Trin 14 (Kontroller midterprikken igen)
|
Indsamling af tape med brændemærker (trin 16)
Indsaml venligst brændemærkerne for følgende position.
- Indsaml mærket fra første spejl.
Placer et dobbeltsidet tape på den røde lysudsender, så det danner en ret vinkel (90 grader) mod strålen, og afgiv 5 pulser.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
- Indsaml mærkerne fra første til andet spejl.
Placer et dobbeltsidet tape på andet spejl, så det danner en ret vinkel (90 grader) mod strålen, og afgiv 3 pulser i øverste venstre hjørne og yderligere 3 pulser i nederste venstre hjørne.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
- Indsaml indgangsmærkerne fra andet til tredje spejl.
Placer et dobbeltsidet tape på tredje spejl, så det danner en ret vinkel (90 grader) mod strålen, og afgiv 3 pulser midt på venstre side og yderligere 3 pulser midt på højre side.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
- Indsaml mærket fra dysespidsens midte.
Placer et enkeltsidet tape på dysespidsen, flyt laserhovedet til midten af arbejdsbordet, og afgiv én puls.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
- Indsaml mærket fra dysespidsens nederste højre hjørne.
Placer et enkeltsidet tape på dysespidsen, flyt laserhovedet til arbejdsbordets nederste højre hjørne, og afgiv én puls.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
- Indsaml indgangsmærkerne fra andet til tredje spejl fra øverste venstre til øverste højre.
Placer et dobbeltsidet tape på tredje spejl, så det danner en ret vinkel (90 grader) mod strålen, og afgiv 3 pulser i øverste venstre side og yderligere 3 pulser i øverste højre side.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
- Indsaml indgangsmærkerne fra andet til tredje spejl fra nederste venstre til nederste højre.
Placer et dobbeltsidet tape på tredje spejl, så det danner en ret vinkel (90 grader) mod strålen, og afgiv 3 pulser i nederste venstre side og yderligere 3 pulser i nederste højre side.
- Sæt resultatet på et stykke papir, og notér placeringen.
|
-
Tag til sidst et nærbillede af prikkerne på dysespidsen.
|
Rapportering (Trin 17)
Kontakt venligst Kundeservice og send billeder af dine brændemærker til support.
Billedeksempel:
#END
Kommentarer
0 kommentarer
Log ind for at kommentere.
