4-14 Beambox II - Justering af rød laserpejling

Beskrivelse

Denne artikel guider dig gennem, hvordan du justerer det røde lys' bane, så det er på linje med laserstrålen.

Hvornår skal det røde lys justeres?

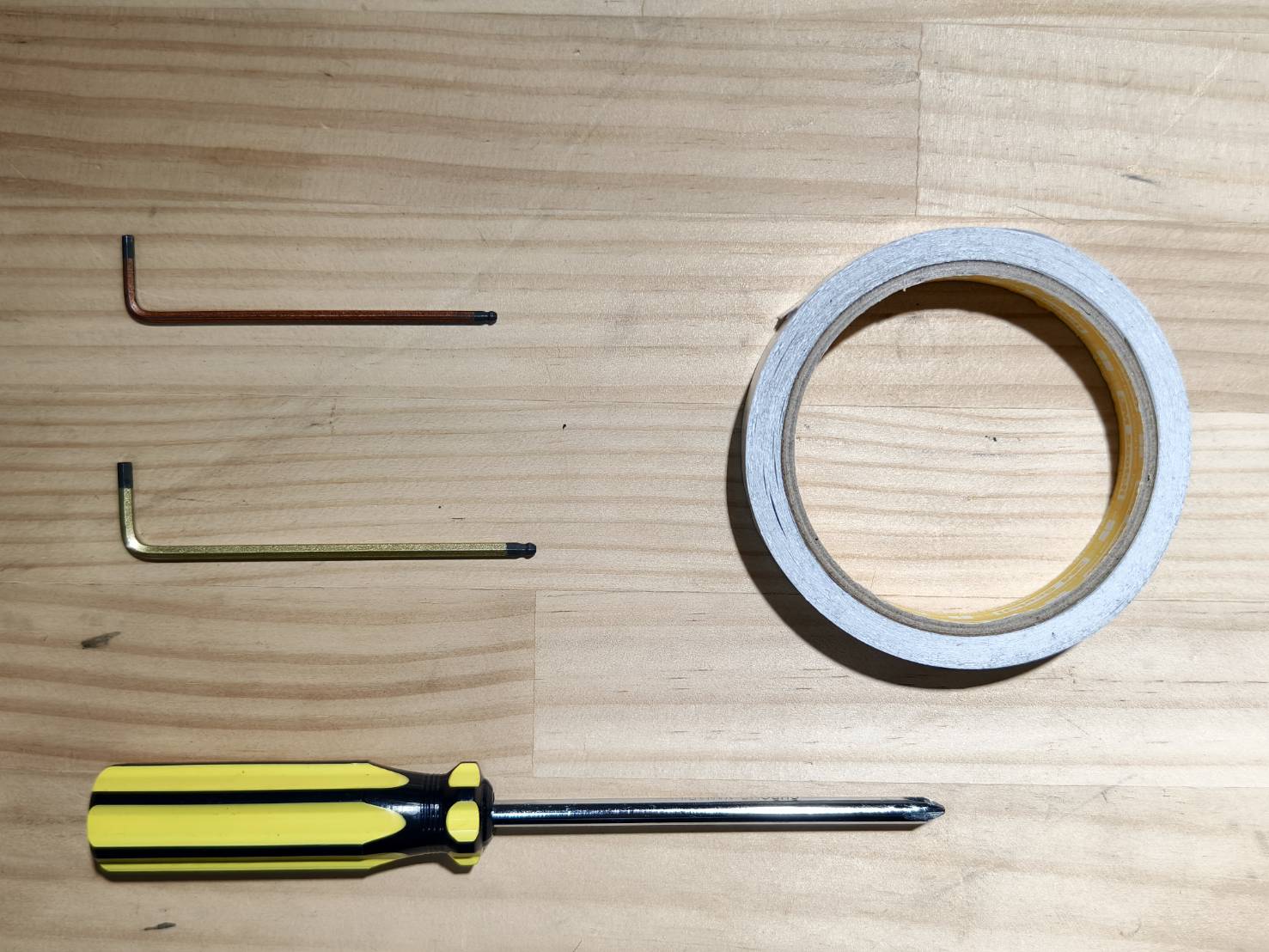

Værktøjer

Forbered venligst følgende værktøjer.

Trin 1

Bliv fortrolig med, hvordan du laver en puls på en sikker måde.

A. Tænd for maskinen. B. Luk låget. C. Gå ind i vedligeholdelsestilstand og vent, til homing-processen er færdig.      (Sørg for, at lågen, bagdækslet og bundpanelet er lukkede, ellers kan du ikke lave en puls.) D. Find Puls-knappen. E. Ét tryk = én puls, to tryk = to pulser osv. ⚠︎ Foretag altid pulser, når låget og bagdækslet er lukket.

Trin 2

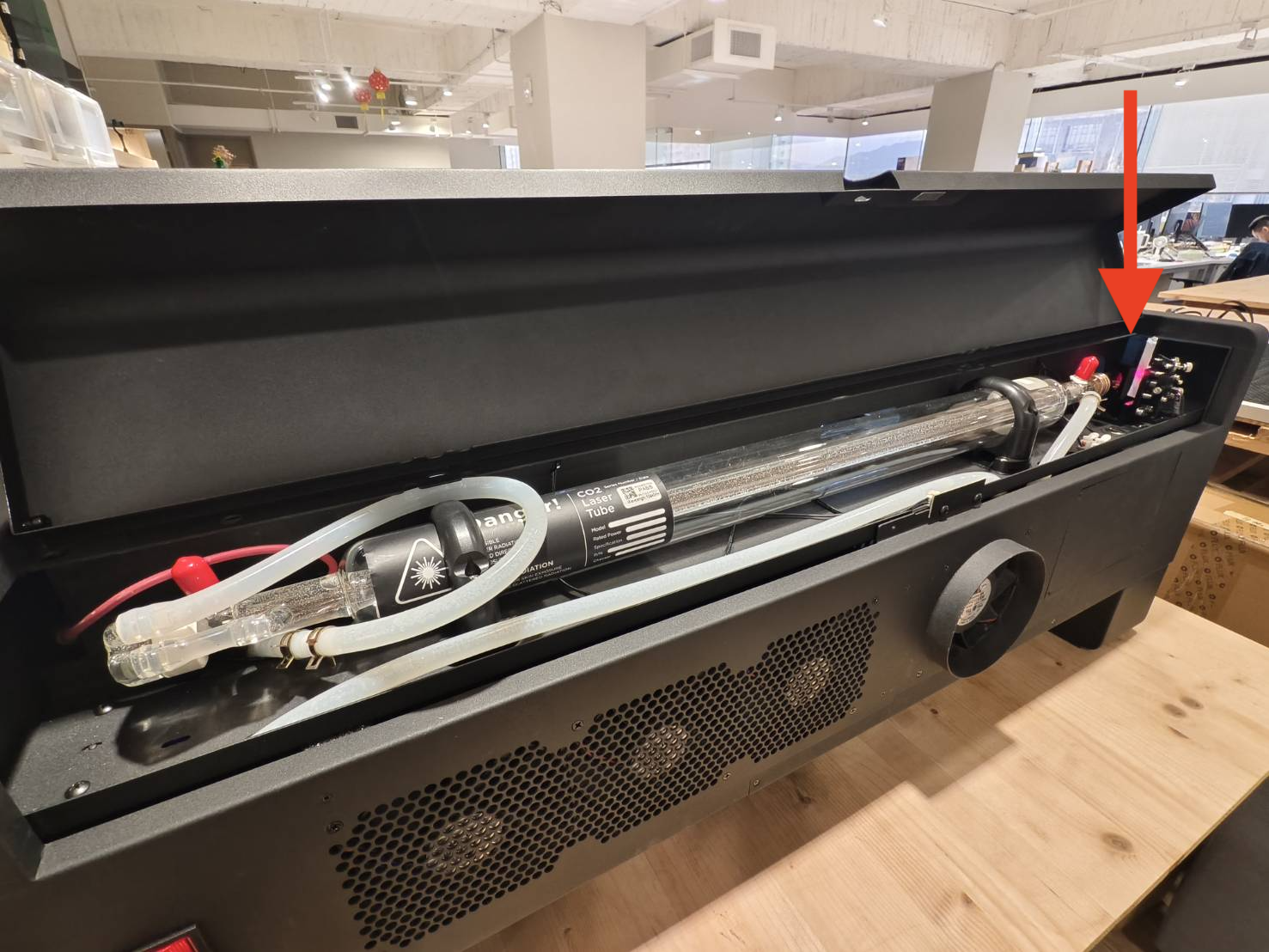

Brug en skruetrækker til at løsne skruerne på bagsiden af maskinen, hvorefter bagdækslet kan åbnes.

Trin 3

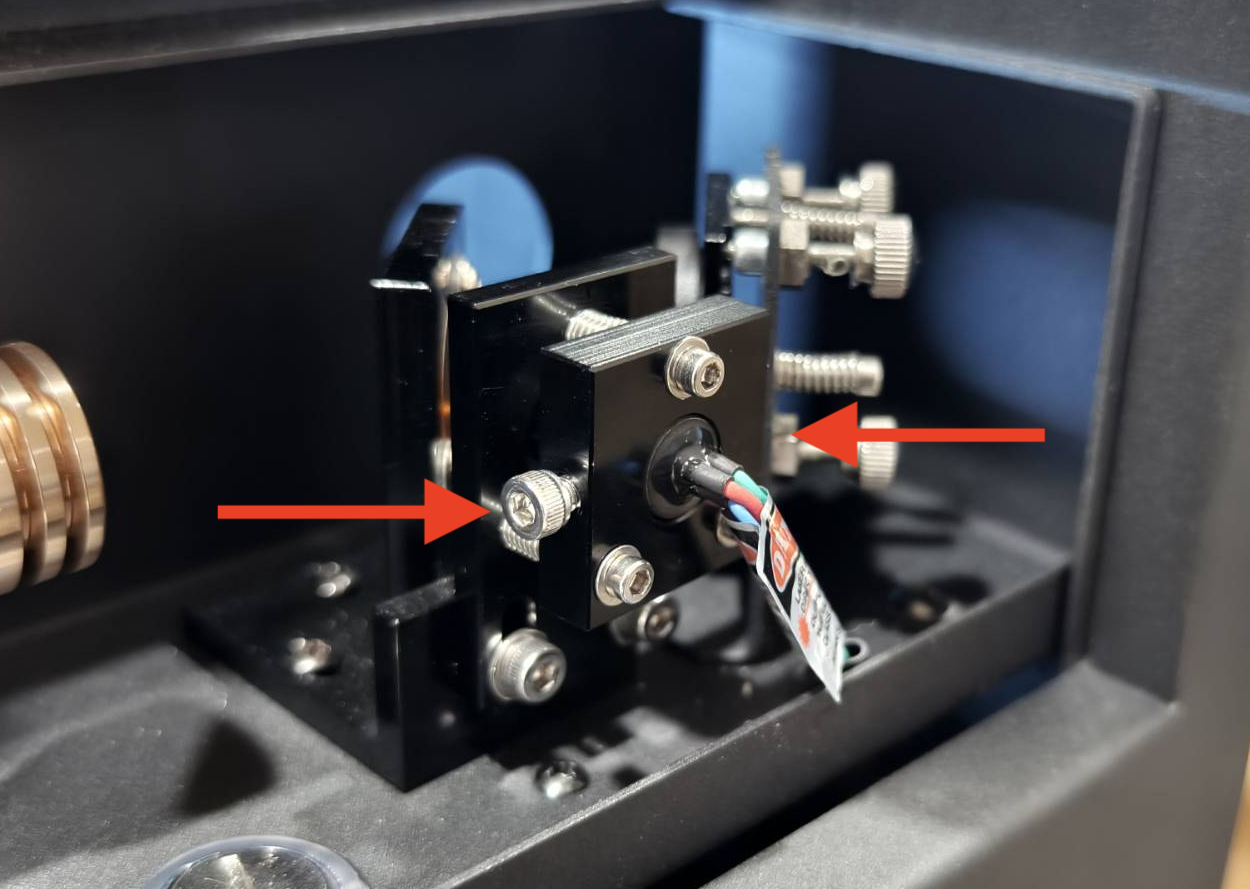

Sørg for, at de to skruer på siderne af den røde lysudsender er strammet.
(3mm Hex)

Trin 4

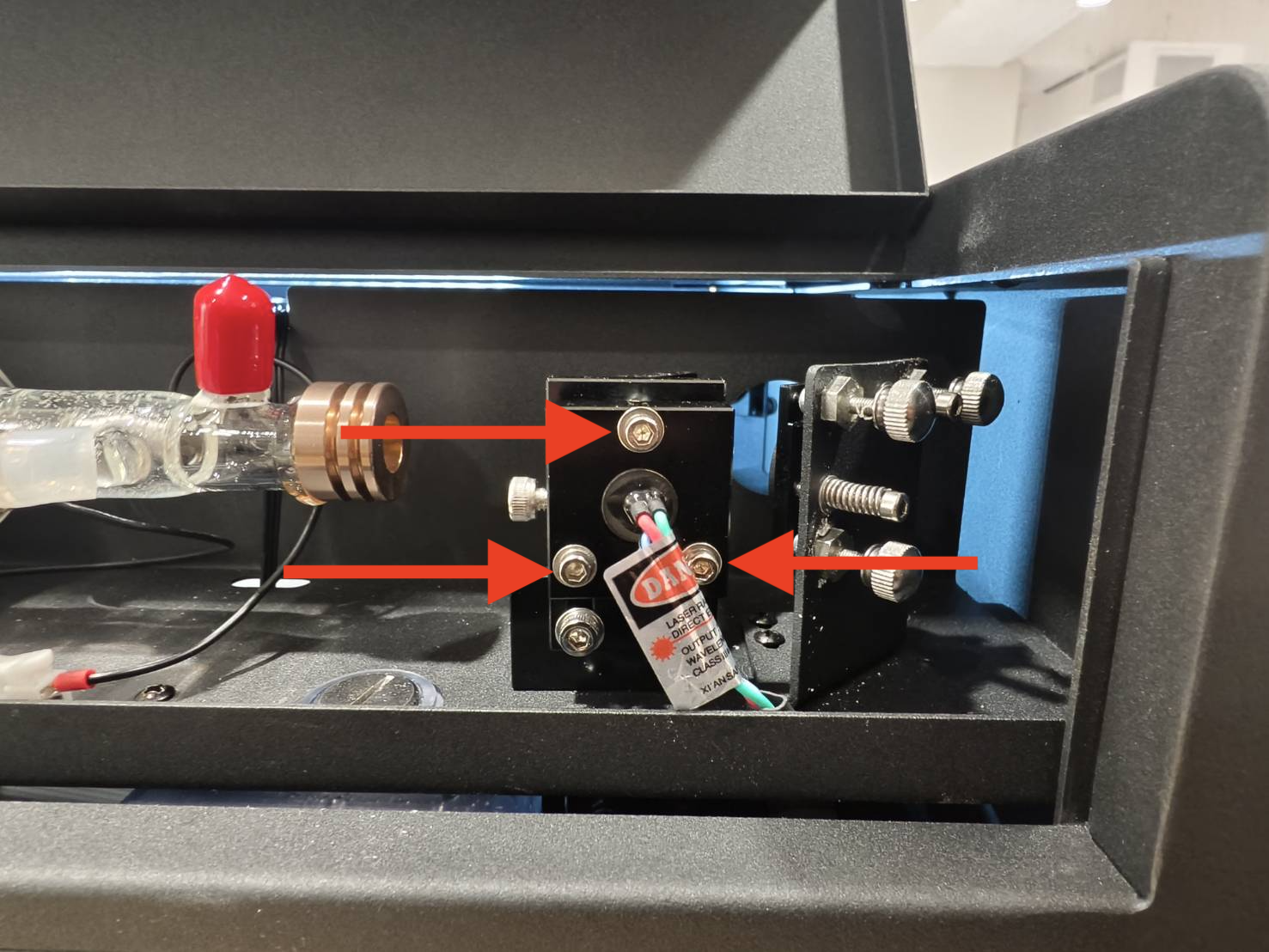

Stram de tre justeringsskruer på holderen til den røde laser.

Trin 5

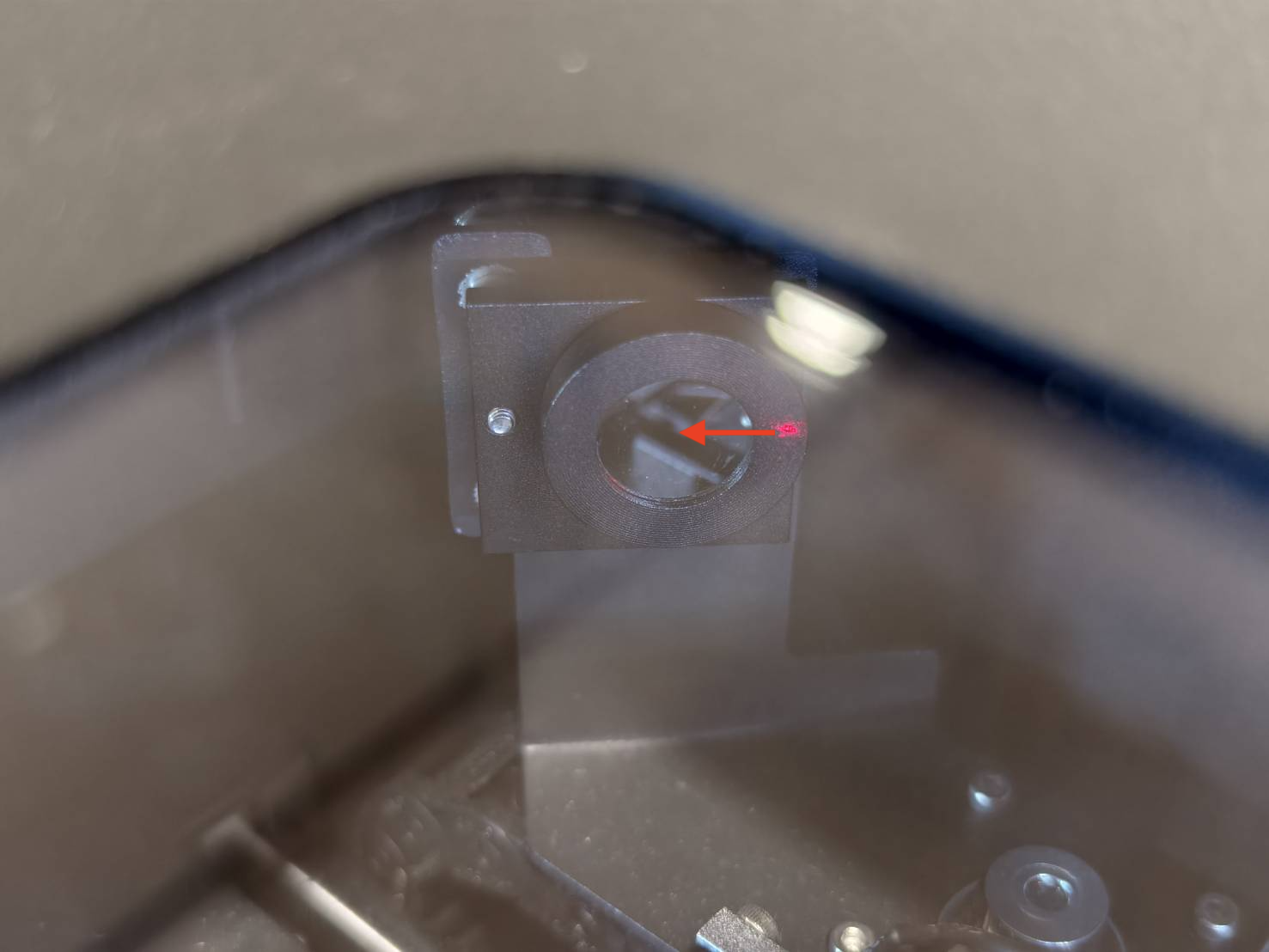

Placer et stykke 'to-lags' tape på det første spejl, og luk bagdækslet for at lave 3 pulser.
(Fjern ikke tapen. Lad den blive siddende på spejlet.)

Trin 6

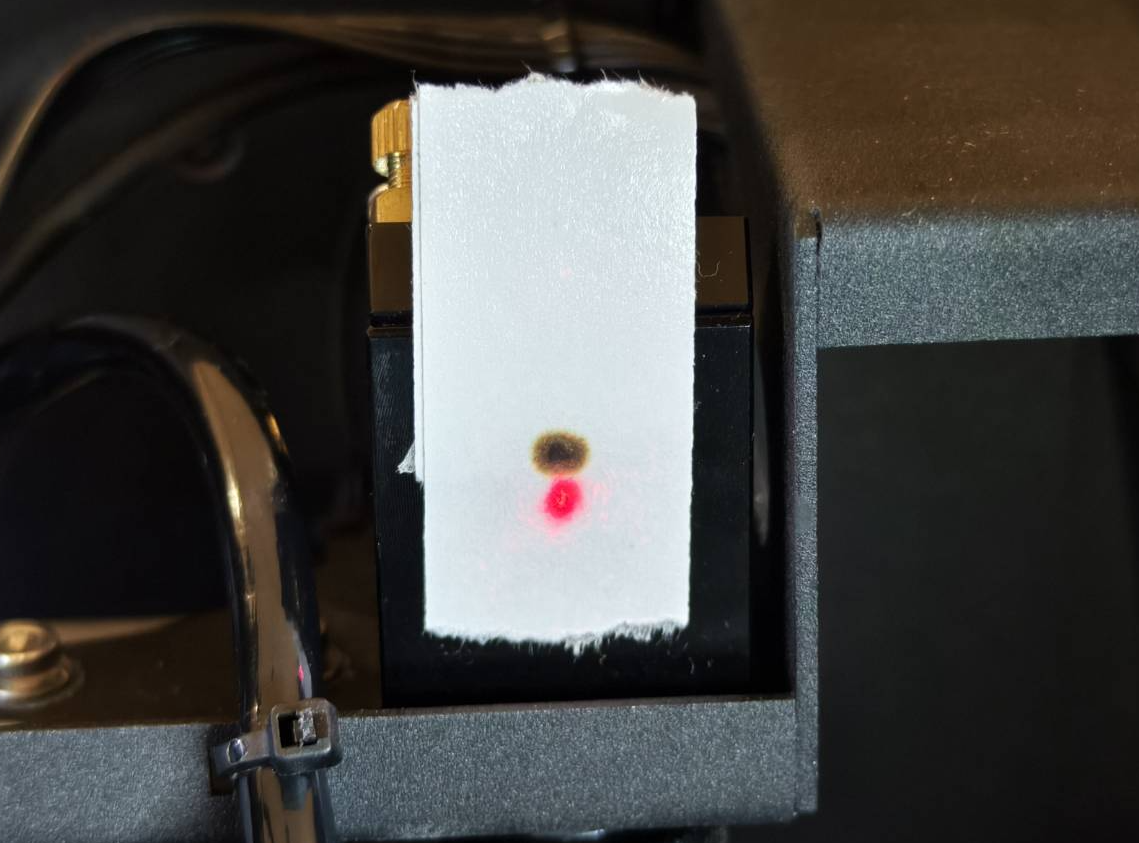

Åbn bagdækslet og kontroller, om det brændte punkt overlapper med den røde laser.

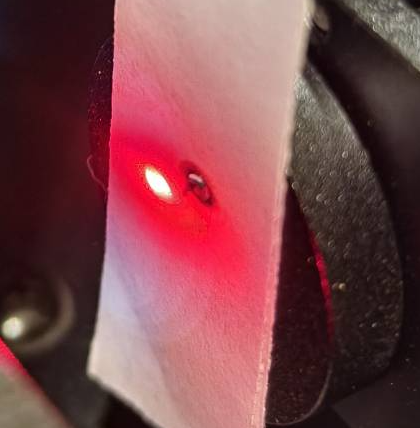

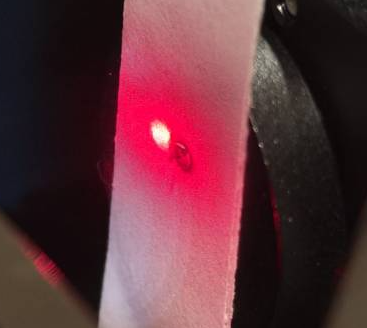

Godt eksempel - Overlappende	Dårligt eksempel - Ikke overlappende

Vurder dit resultat og bestem den næste handling:

Trin 7

Vi vil nu justere det røde lys vandret.

• Løsn de tre skruer i bunden af den røde lysholder.
• Flyt holderen, så det brændte punkt og det røde lys overlapper vandret.
• Spænd skruerne.

Trin 8

Vi vil nu justere det røde lys lodret.

• Løsn de to skruer på siden af den røde lysholder.
• Flyt holderen, så det brændte punkt og det røde lys overlapper lodret.
• Spænd skruerne.

Trin 9

Placer ny to-lags tape på det første spejl, og lav tre pulser for at kontrollere stien igen.

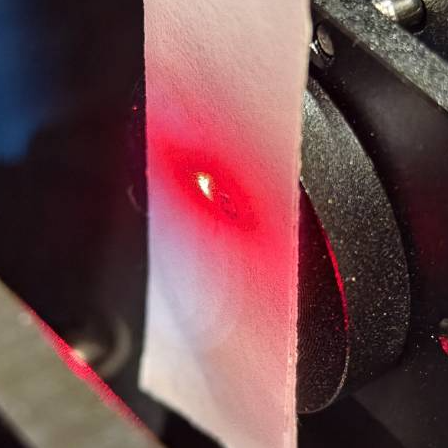

Godt eksempel - Overlappende	Dårligt eksempel - Ikke overlappende

Vurder dit resultat og bestem den næste handling:

Trin 10

Løsn de tre skruer, så de kan justeres.

Trin 11

Dette trin kontrollerer, om banerne for den røde laser og den faktiske CO2-laser er sammenfaldende og justeret korrekt.
Hvis de ikke er justeret, skal du justere den røde lysudsender med en 2,5 mm unbrakonøgle.

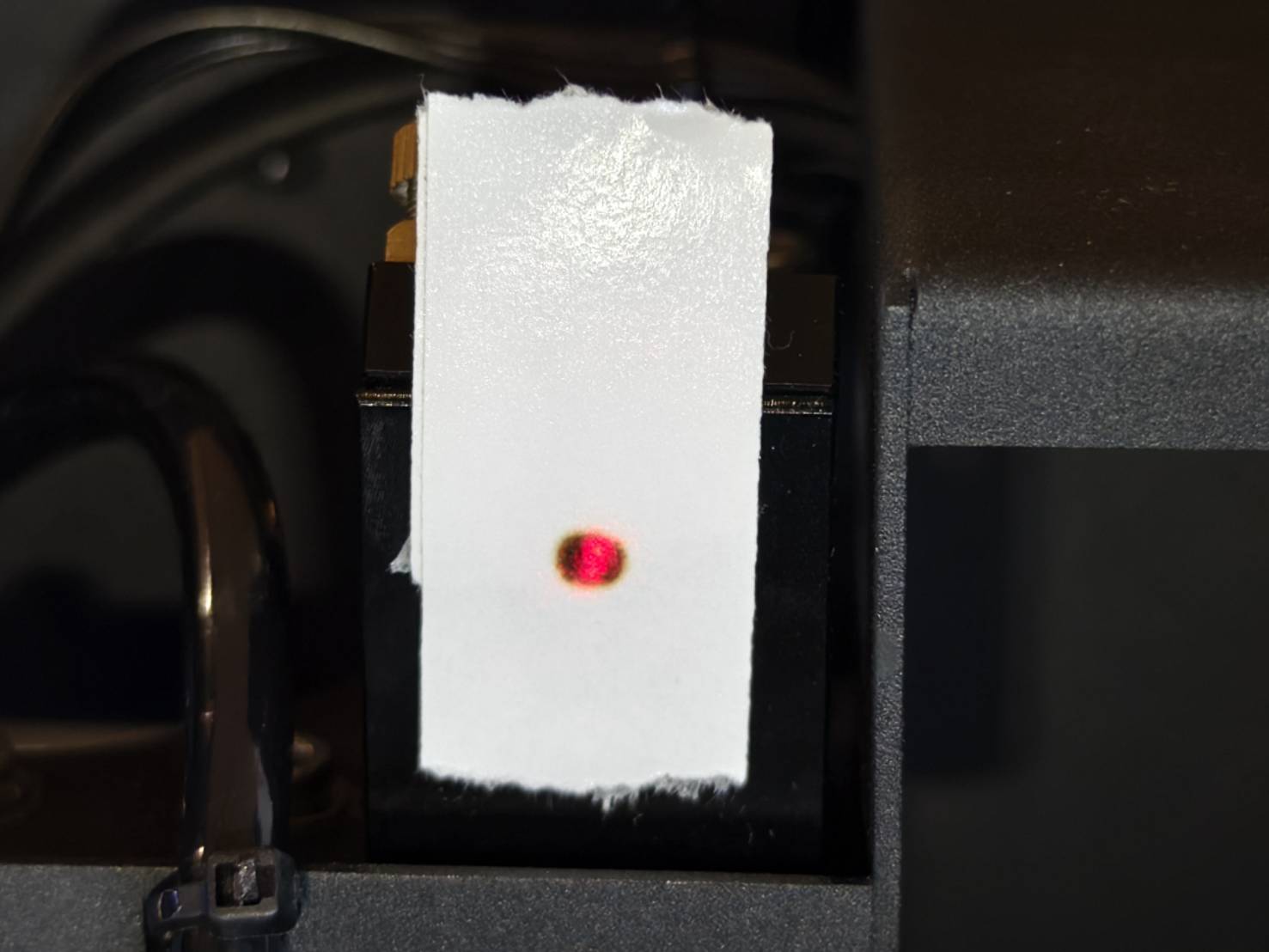

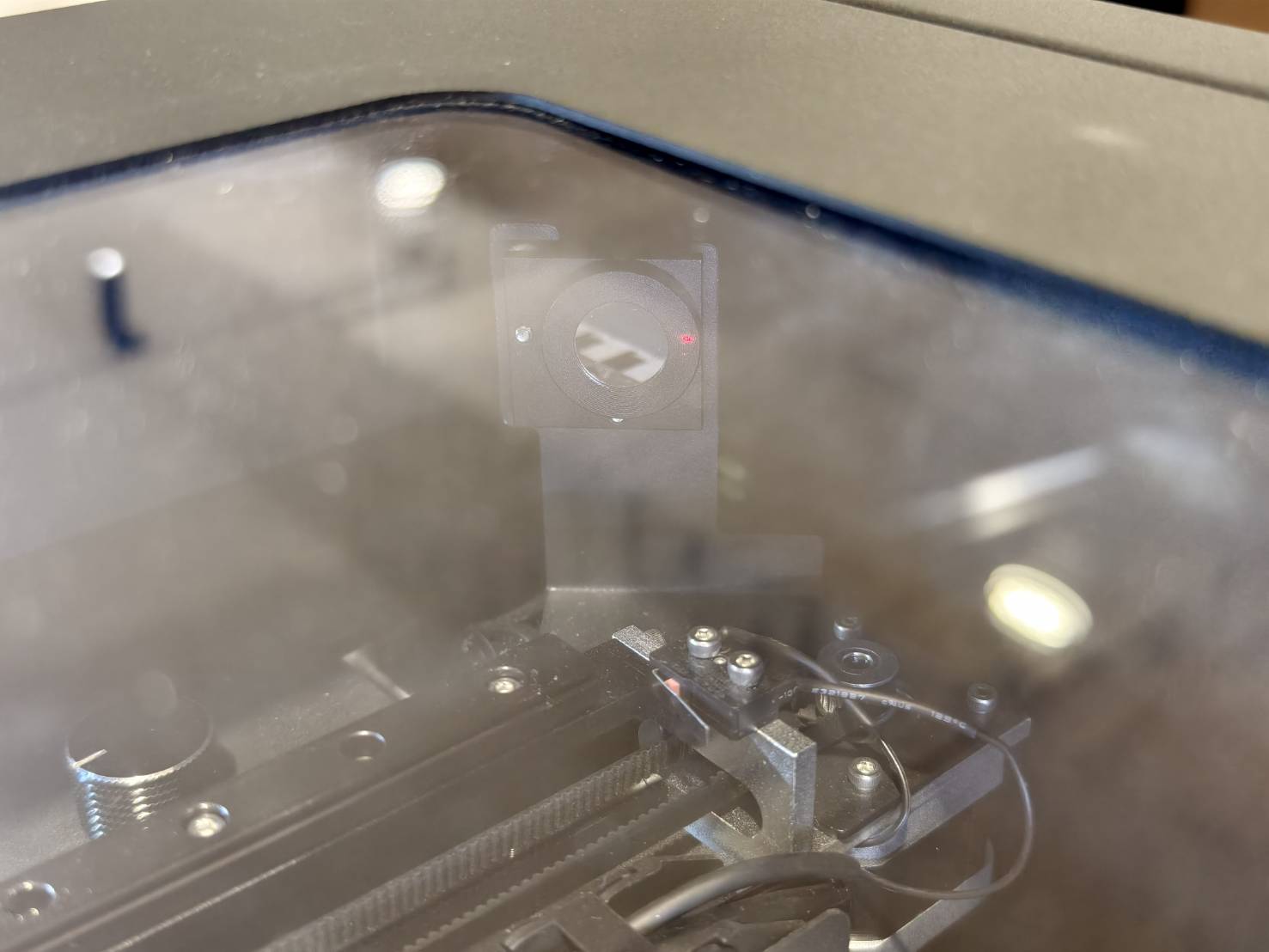

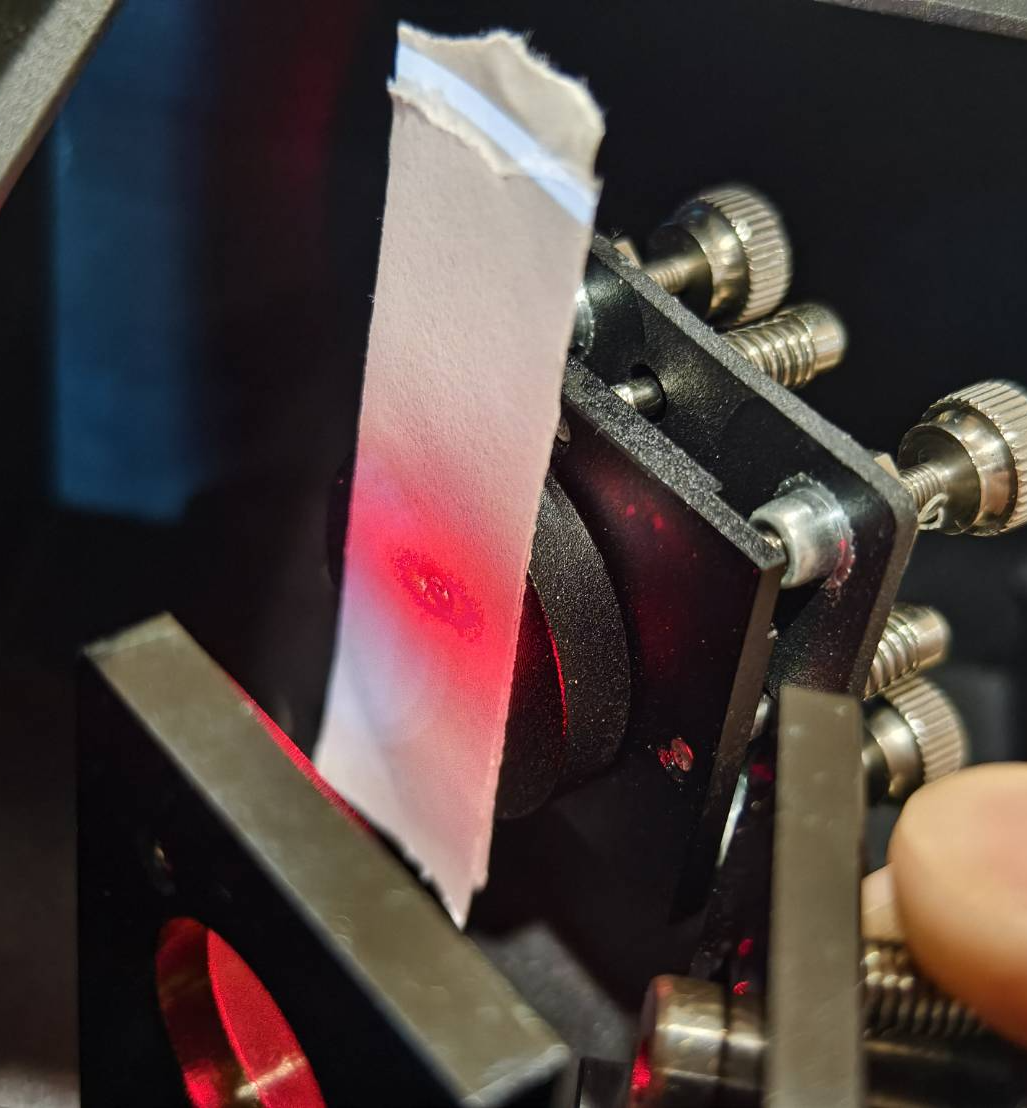

Åbn døren. Placer et to-lags dobbeltklæbende tape ved indgangen til det tredje spejl. Gå ind i kontroltilstand og løsn motoren. Flyt laserhovedet til nederste højre hjørne. Sørg for, at den røde laser er tændt. Luk døren. Lav 3 impulser. Kontroller, om den røde laserprik og brændemærket overlapper hinanden. Juster den røde laser efter behov.

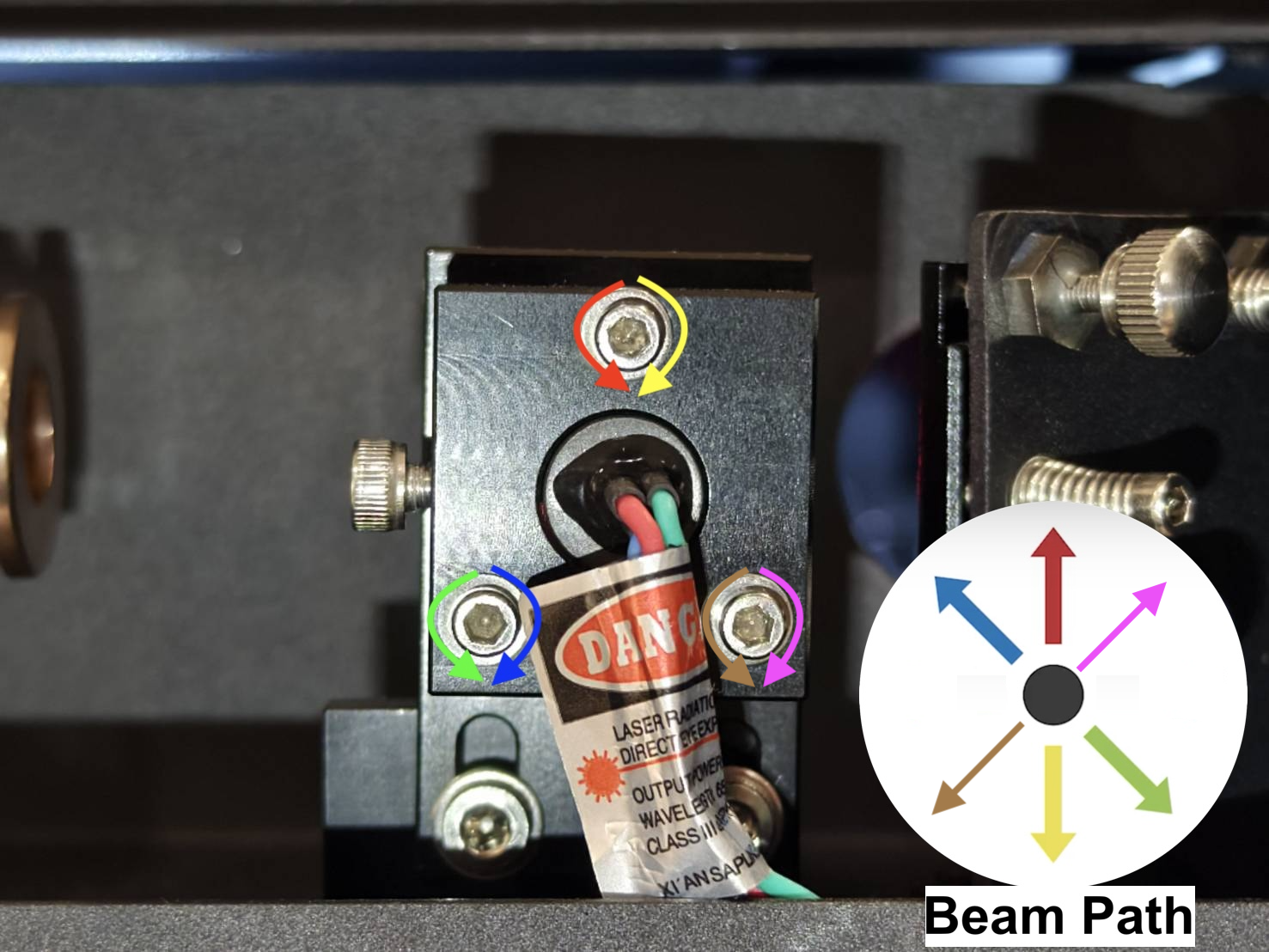

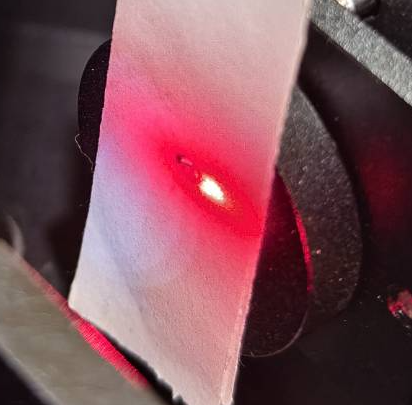

Godt eksempel - Overlappende Dårligt eksempel - Ikke overlappende   Skruer og strålegang for den røde lysudsender   Demonstration     Bemærk: Hvis din røde prik ikke er på tapen, indikerer det, at din røde lasers bane afviger for meget. Du kan muligvis finde den på det andet spejl og flytte den røde prik til spejlets reflekterende overflade.

Trin 12

Kontroller venligst laserens optiske bane ved hjælp af linket nedenfor.
4-9 Inspektion af optisk bane

Vurder dit resultat og bestem den næste handling:
