2-4 Promark kamerakalibrering

Ud over den infrarøde forhåndsvisningsfunktion understøtter Promark også kamerajustering. Følg venligst nedenstående trin i den angivne rækkefølge for at udføre kamerakalibrering, før du bruger kamerajusteringsfunktionen.

Trin 1 - Placér skakbrætmønsteret

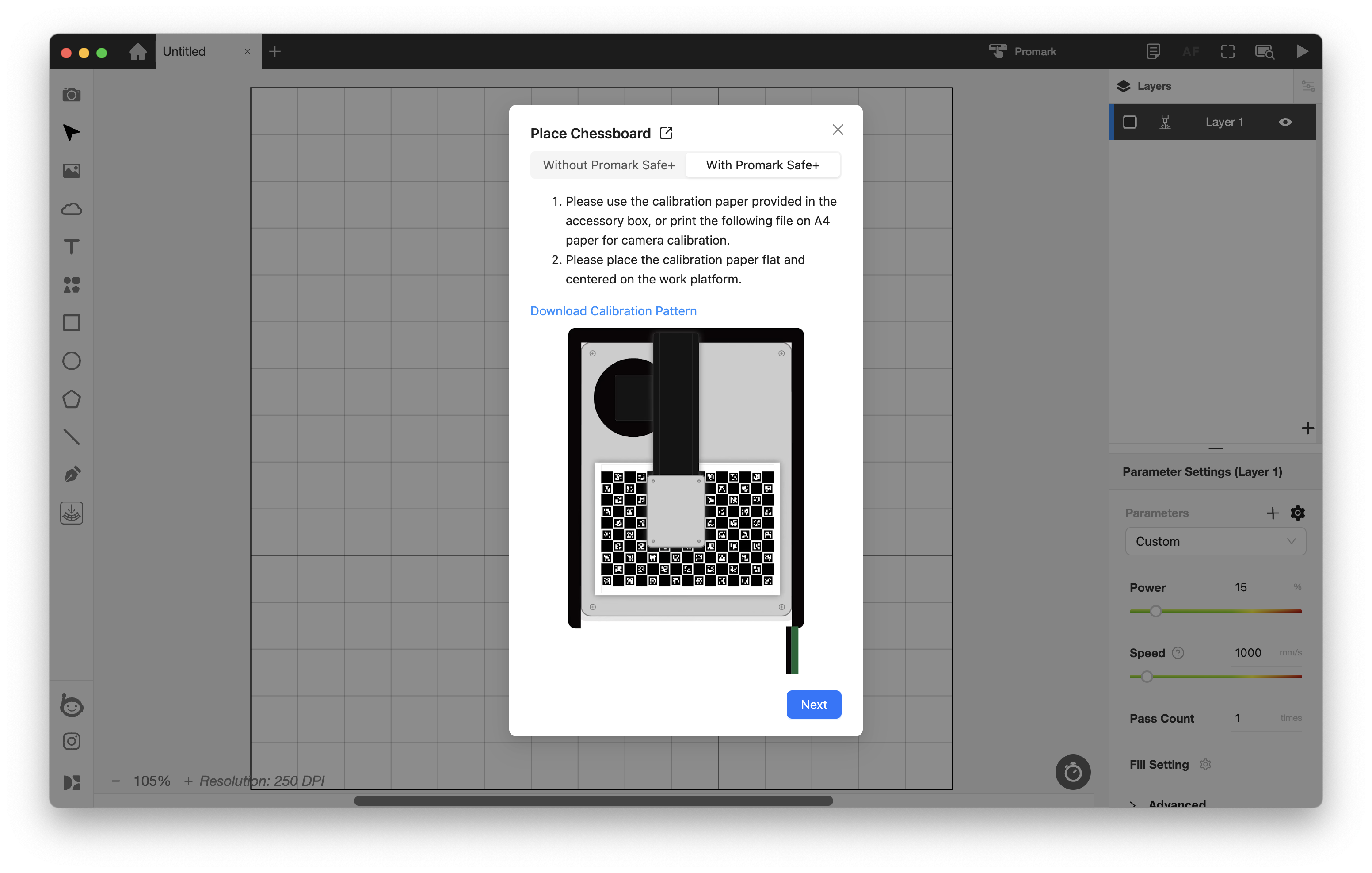

1-1. Placer det sort-hvide skakbrætspapir fra tilbehørskassen i midten af arbejdsplatformen, og sørg for at papiret ligger helt fladt uden folder, rynker eller mærker.

⚠︎ Hvis dit skakbrætpapir er bortkommet eller beskadiget, kan du downloade det fra kamerakalibreringsvinduet eller udskrive denne skakbrætfil på en printer.
Sørg venligst for at printskalering er indstillet til 100%.

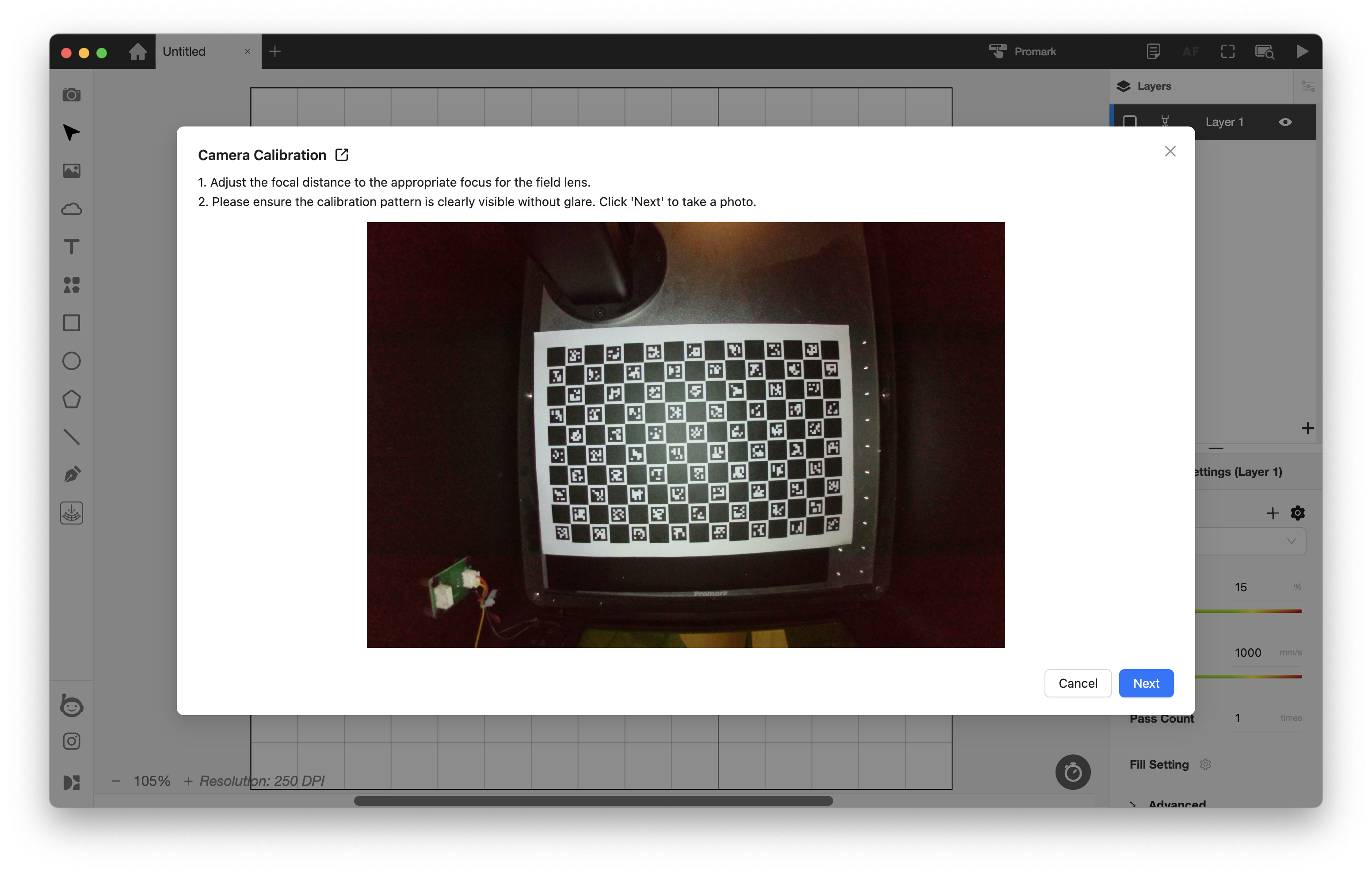

1-2. Justér fokus til den passende brændvidde for linsen. (Bemærk: Det er normalt, at det viste område af skakbrættet ser mindre ud ved en brændvidde på 220 mm.)

1-3. Sørg for, at der ikke er refleksioner på skakbrættet, og at hvert felt er tydeligt synligt. Klik på "Næste" for at fortsætte med at tage billedet.

• Hvis der vises en fejl efter fotografering, betyder det at skakbrætmønsteret ikke blev genkendt tilstrækkeligt. Kontroller venligst at skakbrætspapiret er korrekt placeret, sørg for at der ikke er reflekterende lyskilder i nærheden, og verificer at papiret ligger fladt.

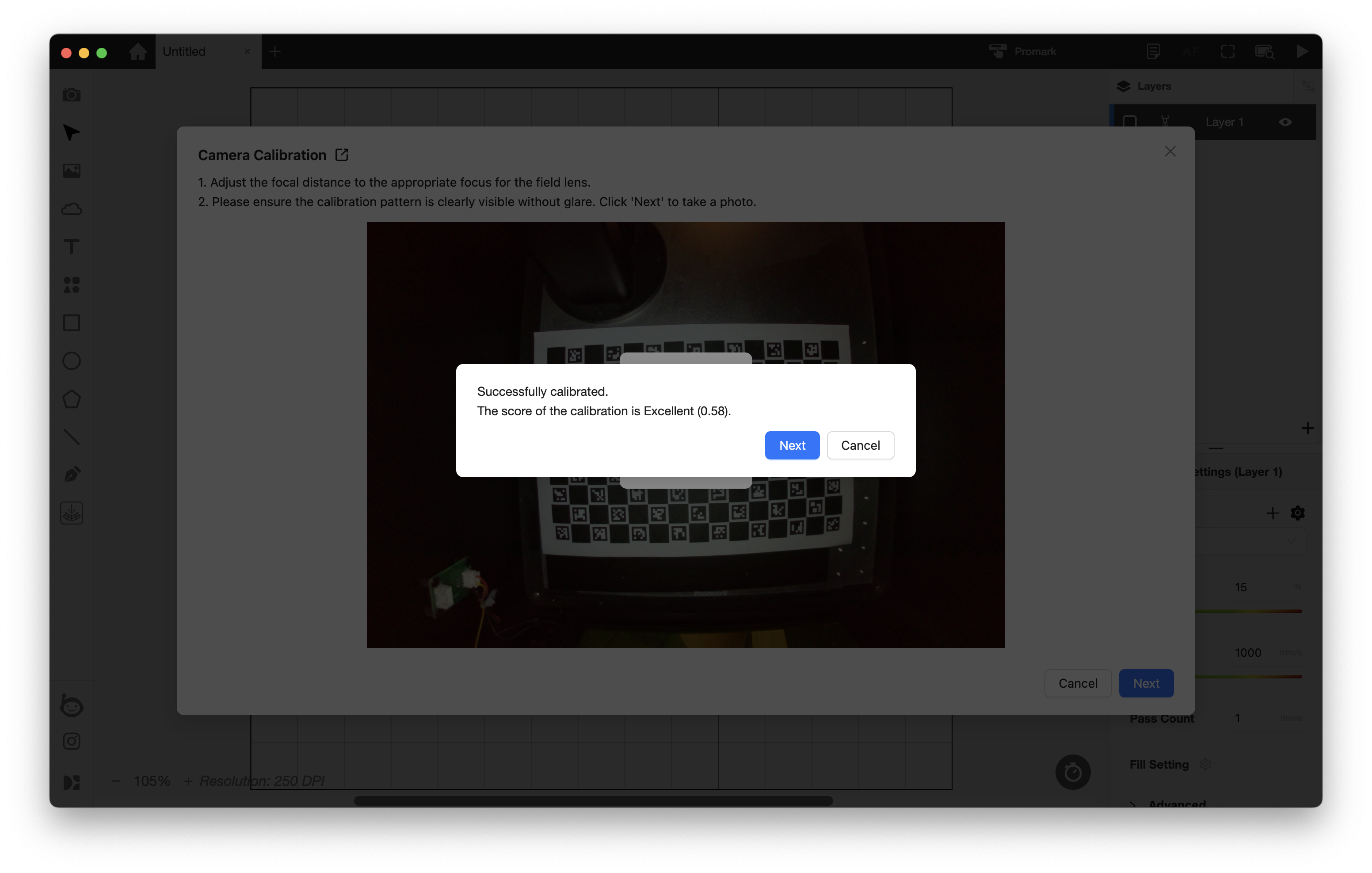

• Efter optagelse af skakbrættet vises en score. Typisk vil scoren være "Fremragende."

Trin 2 - Tegning af kalibreringsformer

⚠︎ Hvis du bruger Promark (Safety+), henvises du venligst til dette link for at aktivere dørbeskyttelsesfunktionen før du starter laseren for din sikkerhed.

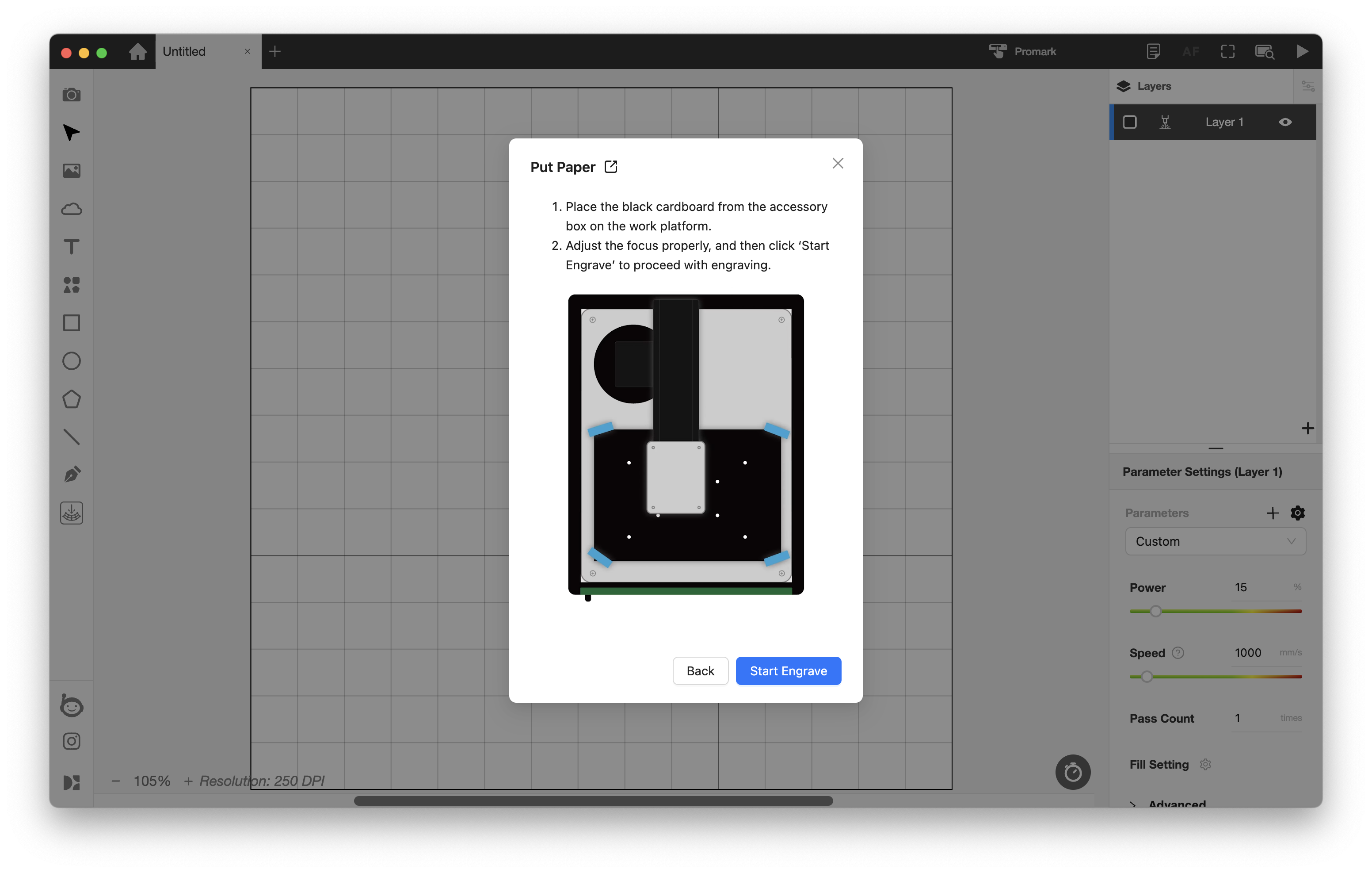

2-1. Placer det sorte karton fra tilbehørskassen på arbejdsplatformen. Efter at have bekræftet fokus igen, udfør kalibreringspunktgraveringen.

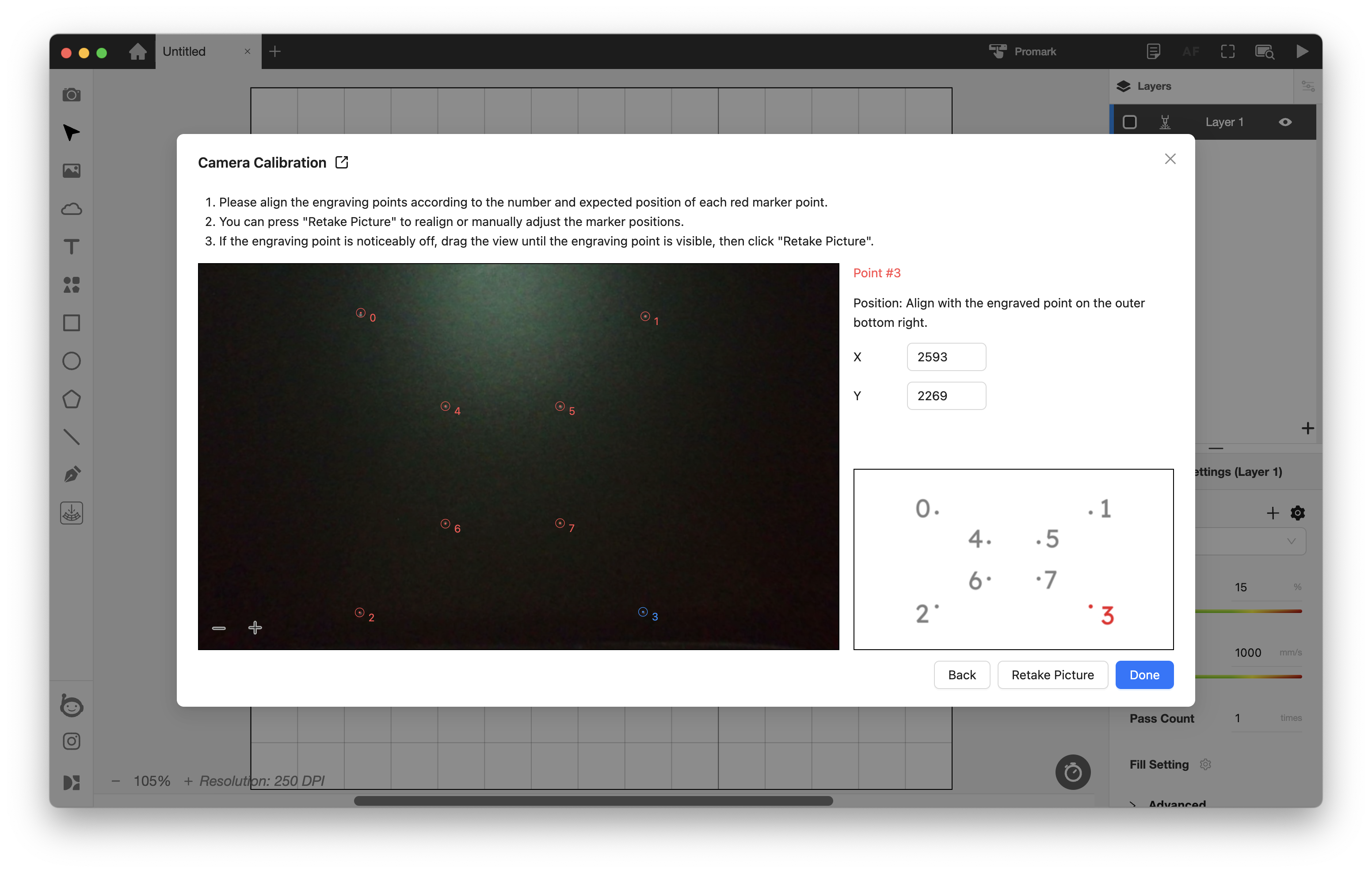

2-2. Efter at have afsluttet kalibreringspunktgraveringen, skal du bekræfte, at kalibreringspunkterne overlapper med de røde prikker. Vælg derefter de otte punkter i rækkefølge, og kontrollér, om kalibreringssekvensen vist til højre matcher eksemplet nedenfor.

2-3. Hvis positionerne af de otte punkter på billedet er tydeligt forkerte eller fejljusterede, skal du prøve at fjerne eventuelle omkringliggende forhindringer og sikre, at der ikke er nogen mærkbar refleksion fra omkringliggende lyskilder. Klik på "Tag billede igen", indtil de otte punkter er korrekt identificeret. Kalibreringen vil være afsluttet, når dette trin er færdigt.
