2-1 Samling og opstart (Safe+ manuel dørversion)

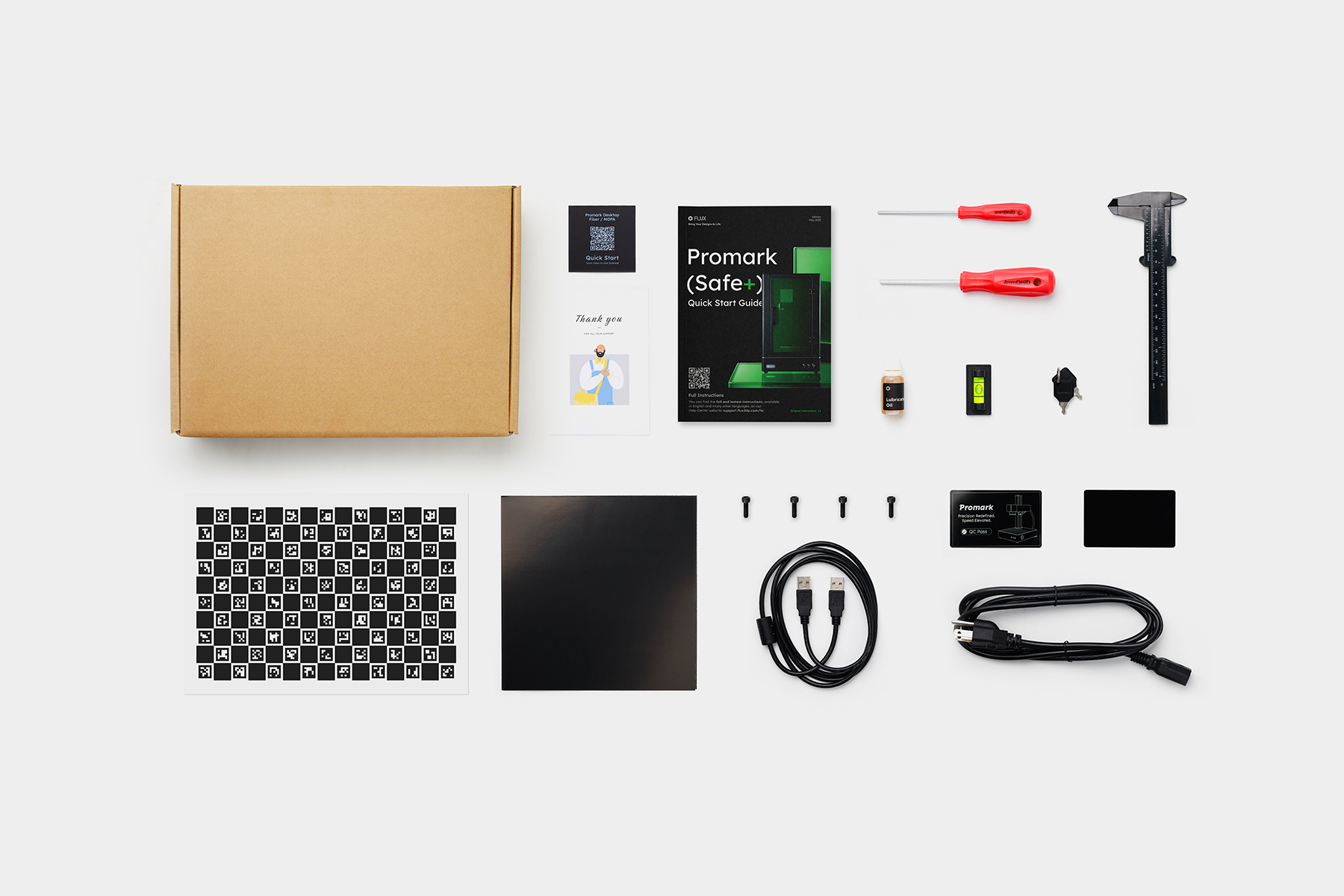

Hvad indeholder kassen?

Tilbehør

• Lynvejledning
• Strømledning
• Klemme
• Ventilationsslange
• USB-kabel
• Kamerakabel
• Lasersikkerhedsnøgle
• Feltlinsebeskytter
• Kalibreringskort til feltlinse

Værktøjer

• 3mm unbrakonøgle
• Minivaterpass
• Skydelære
• Kamerakalibreringsplade

Forbrugsstoffer

• Sort aluminium testplade
• Kalibreringspapir til feltlinse
• Smøreolie

Samling

Installer udluftningsslangen

1. Brug en stjerneskruetrækker til at løsne spændebåndet på udluftningshullets dæksel, og fjern dækslet.
2. Fjern polstringsmaterialet fra indersiden af udluftningsslangen.
3. Sæt spændebåndet på den store ende af udsugningsslangen, og fastgør den til udsugningsventilatorens udgang på bagsiden af maskinen.
4. Juster spændebåndets stramhed, og fastgør det på udsugningsventilatorens udgang.
5. Før den åbne ende af udsugningsslangen ud gennem vinduet med en inline-ventilator, eller tilslut den til en røgudsugning.

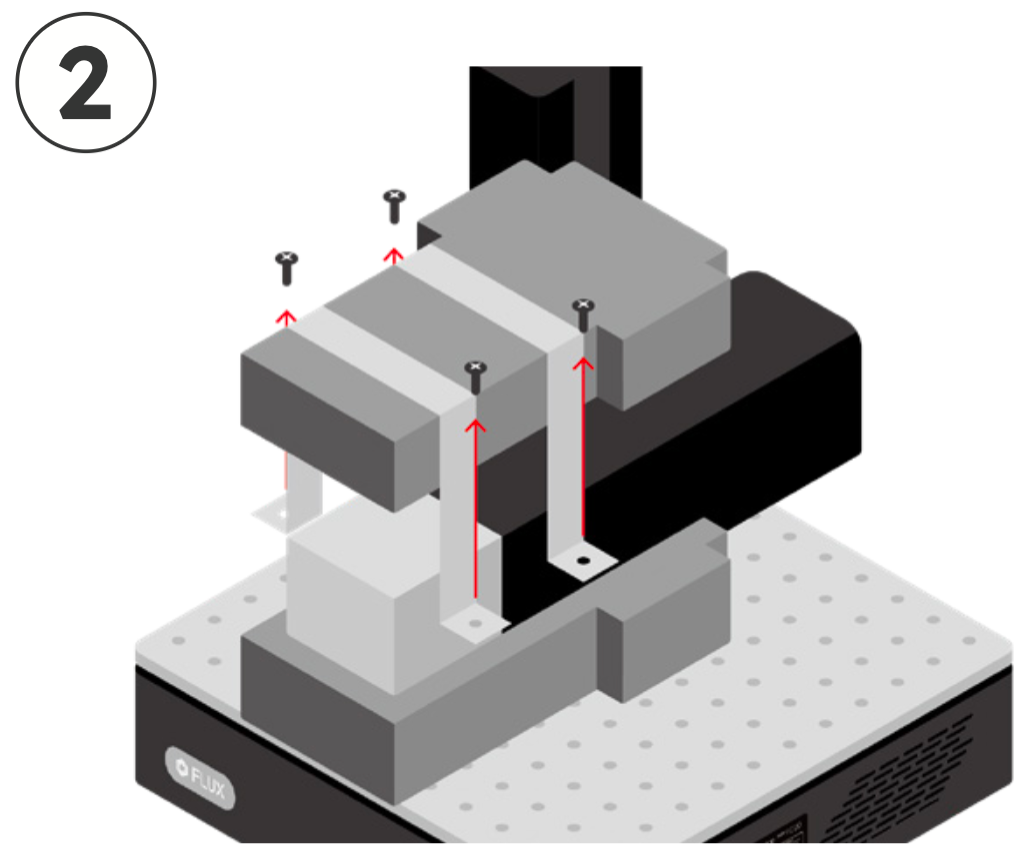

Udpakning af galvo-armen

1. Fjern de fire skruer ved siden af galvo-armen.
2. Fjern det øverste beskyttelsesmateriale fra galvo-armen.

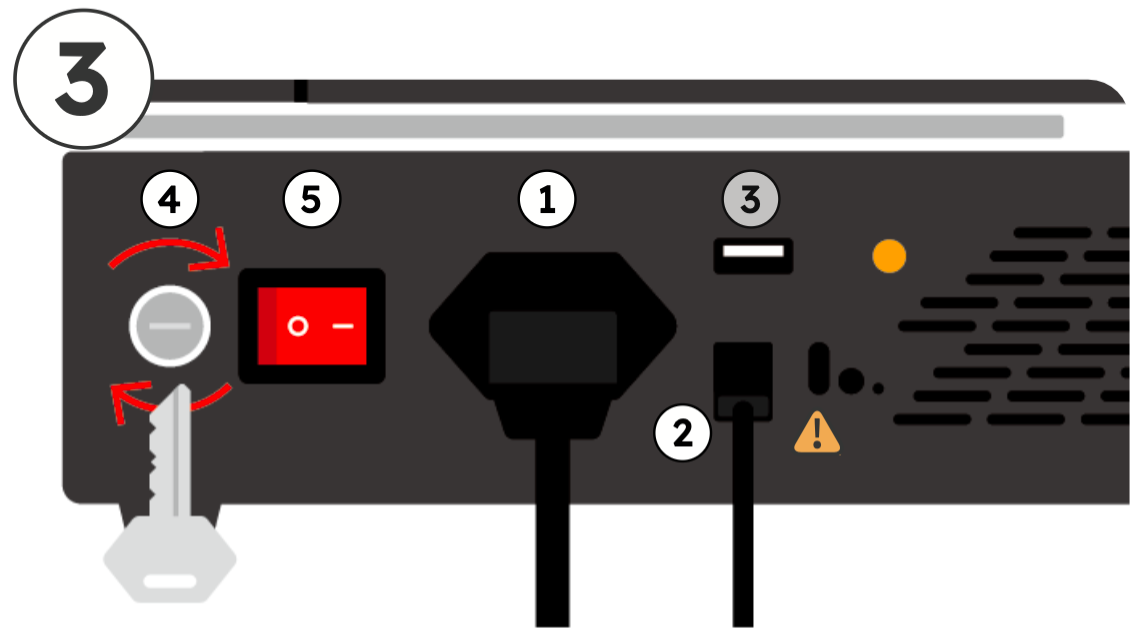

Opsætning af strøm og tilslutning

⚠ Bemærk: Brug IKKE USB Type-C-porten på maskinen, da det kan medføre fejl på din enhed.

1. Tilslut strømkablet til maskinens strømindgang og en jordet stikkontakt.
2. Indsæt USB‑B-stikket af tilslutningskablet i maskinen og USB‑A-stikket i din computer.
3. (Valgfrit) Tilslut kamerakablet ved at sætte USB‑A-stikket i maskinens kameraport og det andet USB‑A-stik i computeren.
4. Brug den medfølgende lasersikkerhedsnøgle til at låse maskinen op ved at dreje nøglekontakten med uret.
5. Tryk på den røde tænd/sluk-knap på bagsiden for at starte maskinen.

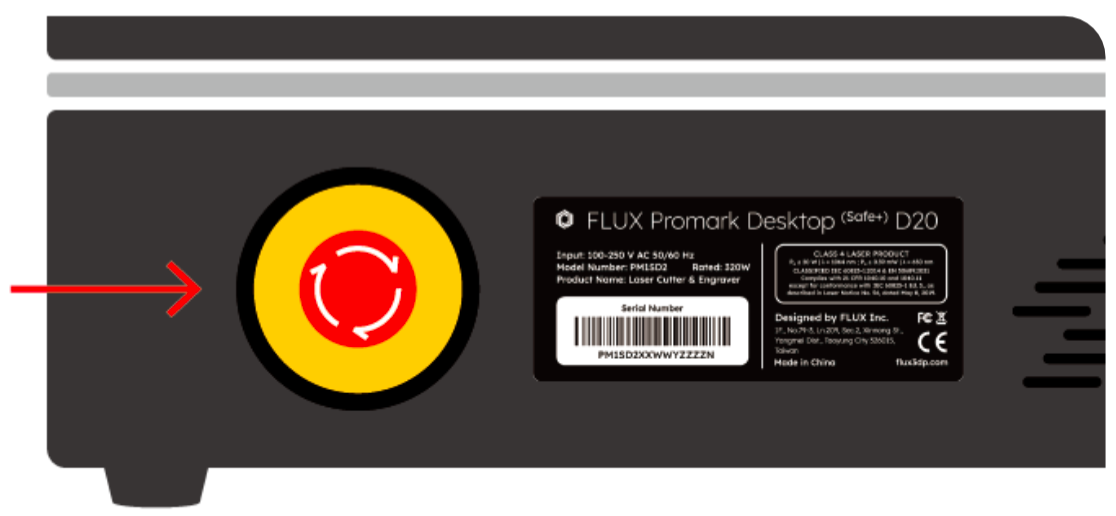

*Hvis den røde tænd/sluk-knap ikke aktiverer maskinen, kontroller om nødstopknappen på højre side af kontrolpanelet er trykket ned. Hvis den er, drej den med uret i pilens retning for at frigøre den.

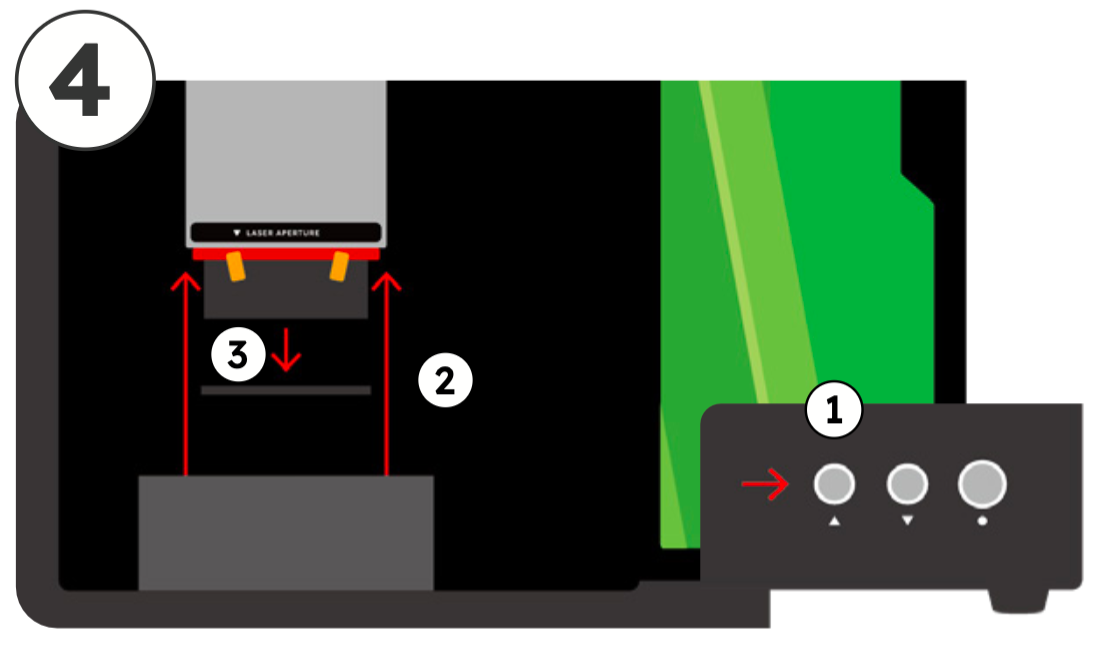

1. Tryk på "Op"-knappen for at hæve galvo-armen.
2. Fjern beskyttelsesmaterialet under galvo-armen.
Fjern feltlinsens beskyttelsesdæksel, og opbevar det i tilbehørskassen.
