4-16 Avanceret kamerakalibrering

 Sørg for, at din Beam Studio og Beambox II fTrin 2 - Forbered kalibreringspladerne er opdateret til den nyeste version.

Beskrivelse

Denne artikel guider dig gennem processen for udførelse af en avanceret kamerakalibrering.

Hvornår avanceret kamerakalibrering er nødvendig
1. Når systemet er blevet geninstalleret.
2. Når kameramodulet er blevet udskiftet.

Trin 1 - Bekræft versionen af Beam Studio og fTrin 2 - Forbered kalibreringspladerneTrin 2 - Forbered kalibreringspladerne

Påkrævet softwareversion: Beam Studio 2.4.4 eller nyere.

Påkrævet fTrin 2 - Forbered kalibreringspladerne-version: 6.0.6 eller nyere.

Trin 2 - Forberedelse

Nødvendige materialer:

1. A4 hvidt papir eller en lys træplade i samme størrelse.
2. Download skakbræt og udskriv det på et andet stykke hvidt A4-papir.
   Sørg for, at udskriftsskaleringen er 100%, og bekræft, at det udskrevne skakbræt har felter på 1x1 cm.
   Fastgør det derefter på en fast, flad overflade, såsom træ eller akryl, for at undgå kalibreringsproblemer forårsaget af ujævnheder.

Trin 3 - Udfør avanceret kamerakalibrering

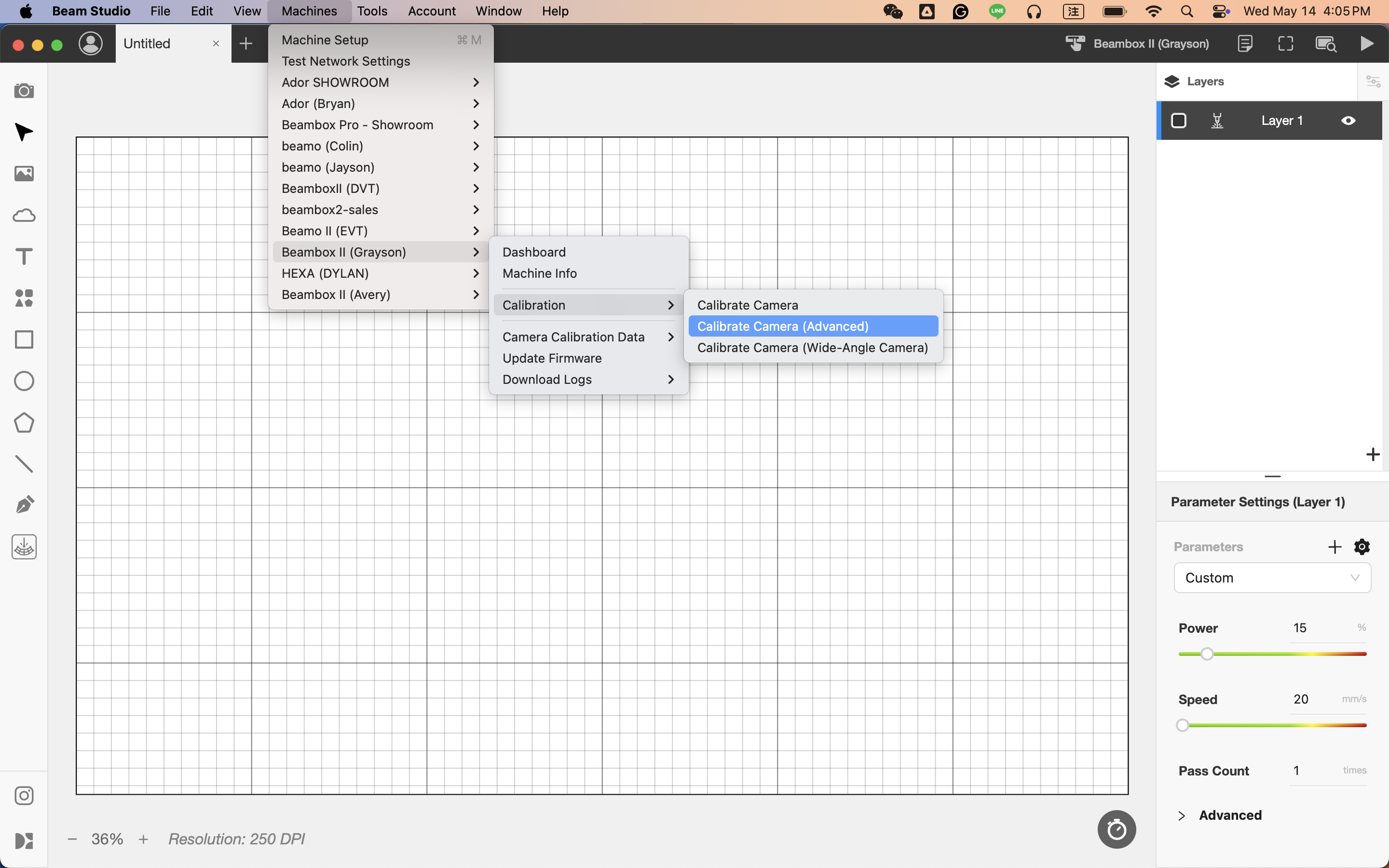

Vælg navnet på den maskine, du ønsker at bruge, og klik på "Kalibrer kamera (avanceret)".

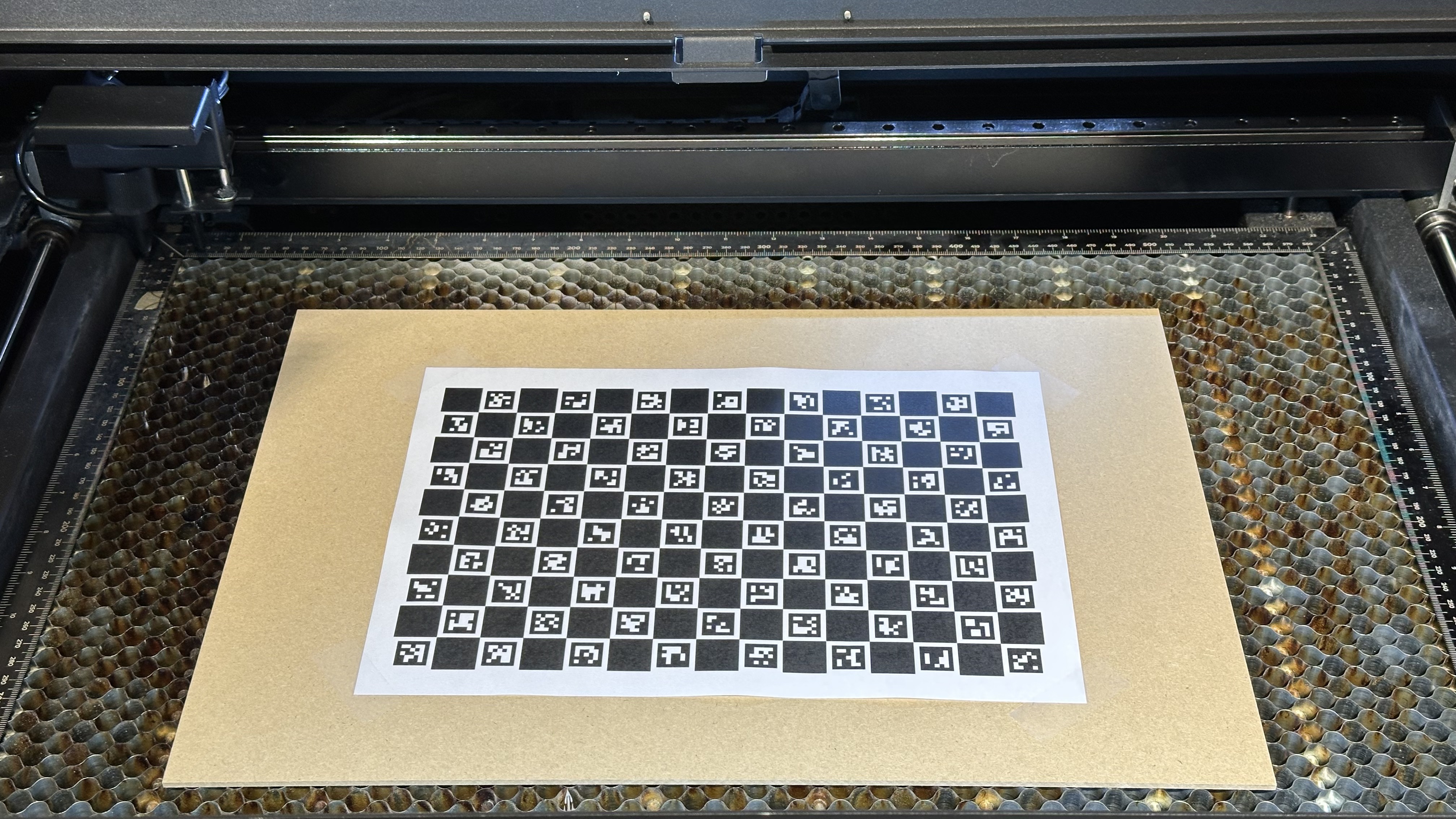

Trin 4 - Placer skakbrættet

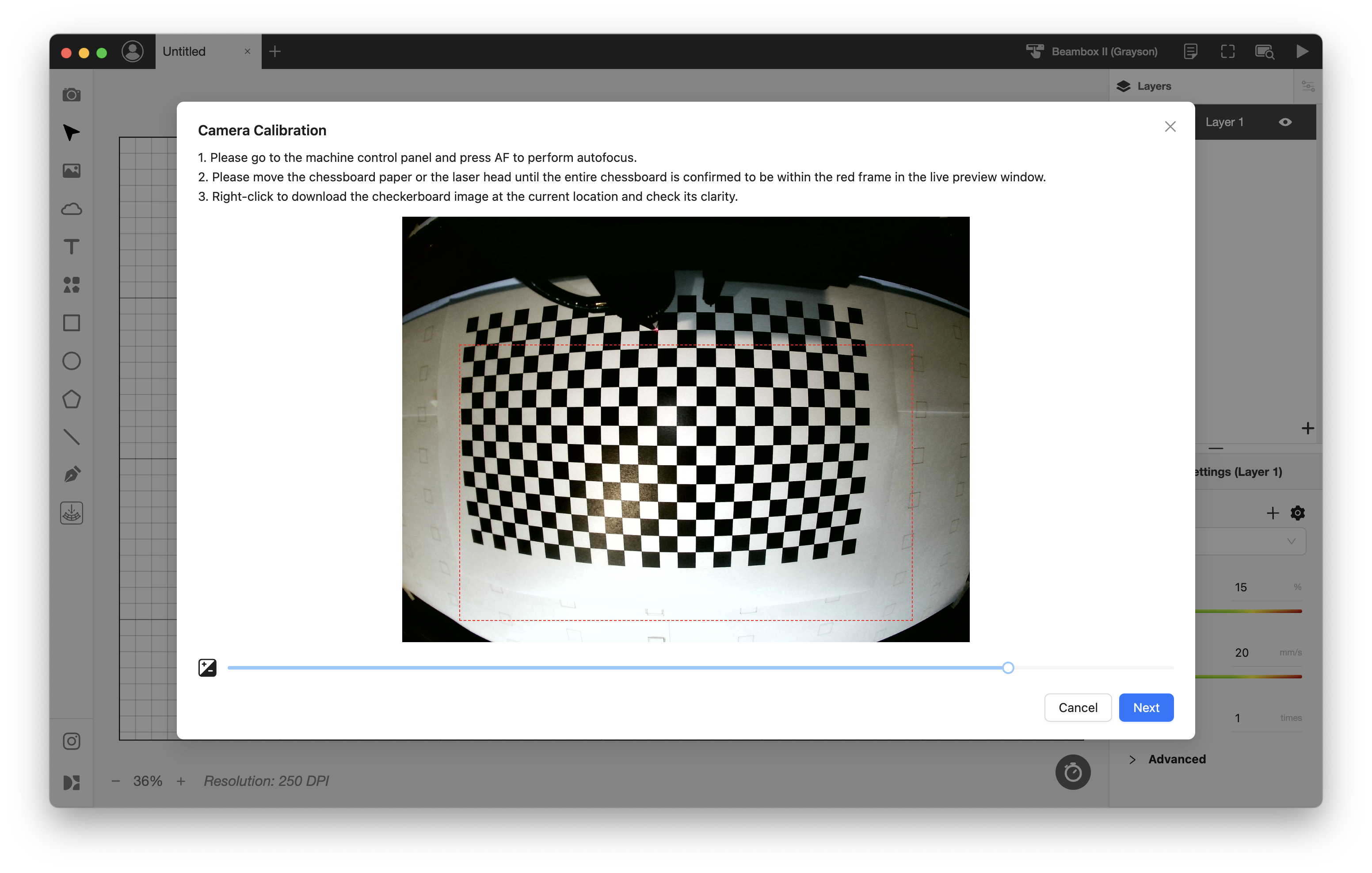

Trin 5 - Flyt skakbrættet ind i den røde firkant

Efter at have flyttet skakbrættet ind i den røde firkant, klik på næste for at kalibrere.

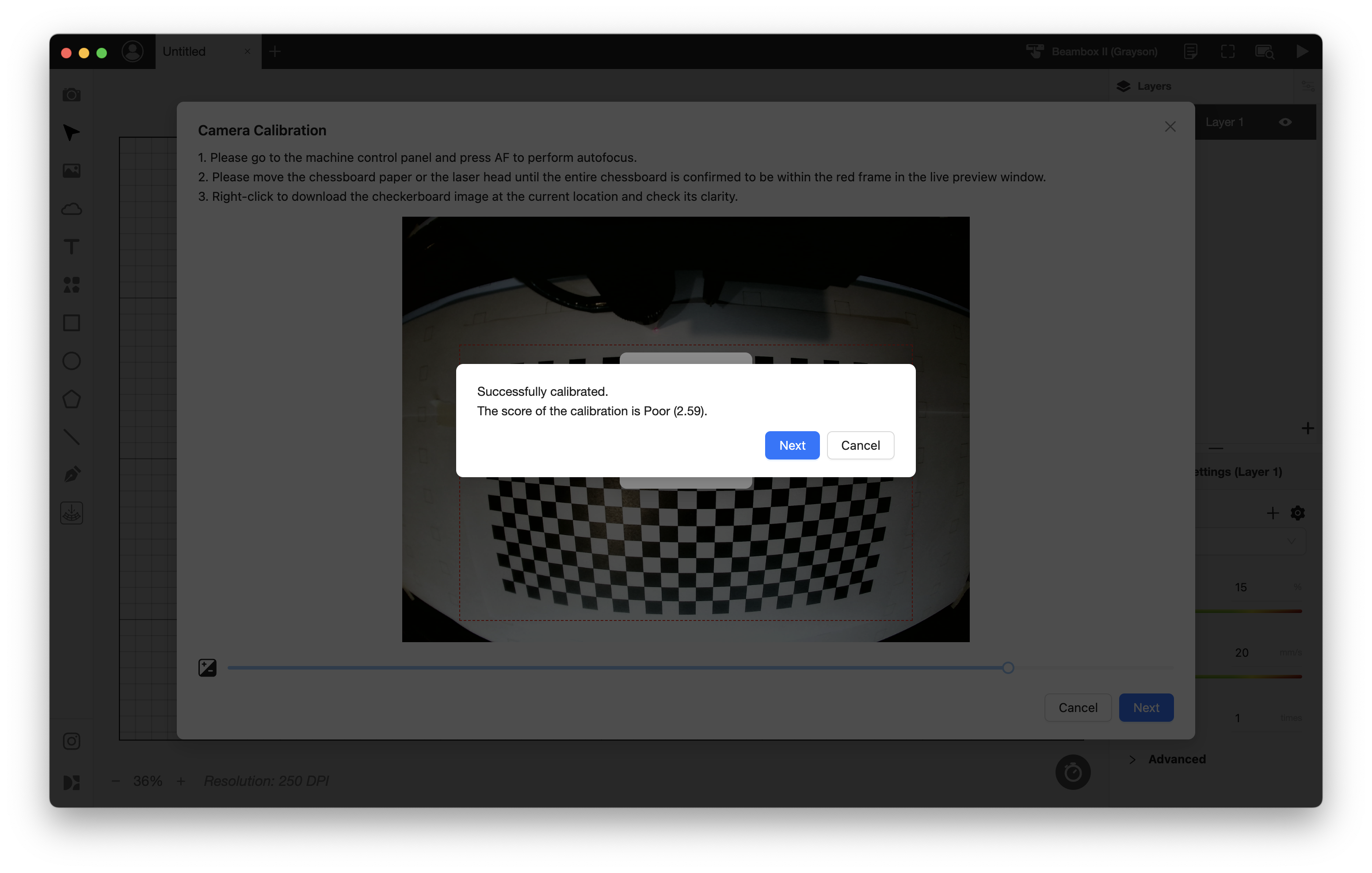

Trin 6 - Kontroller resultatet

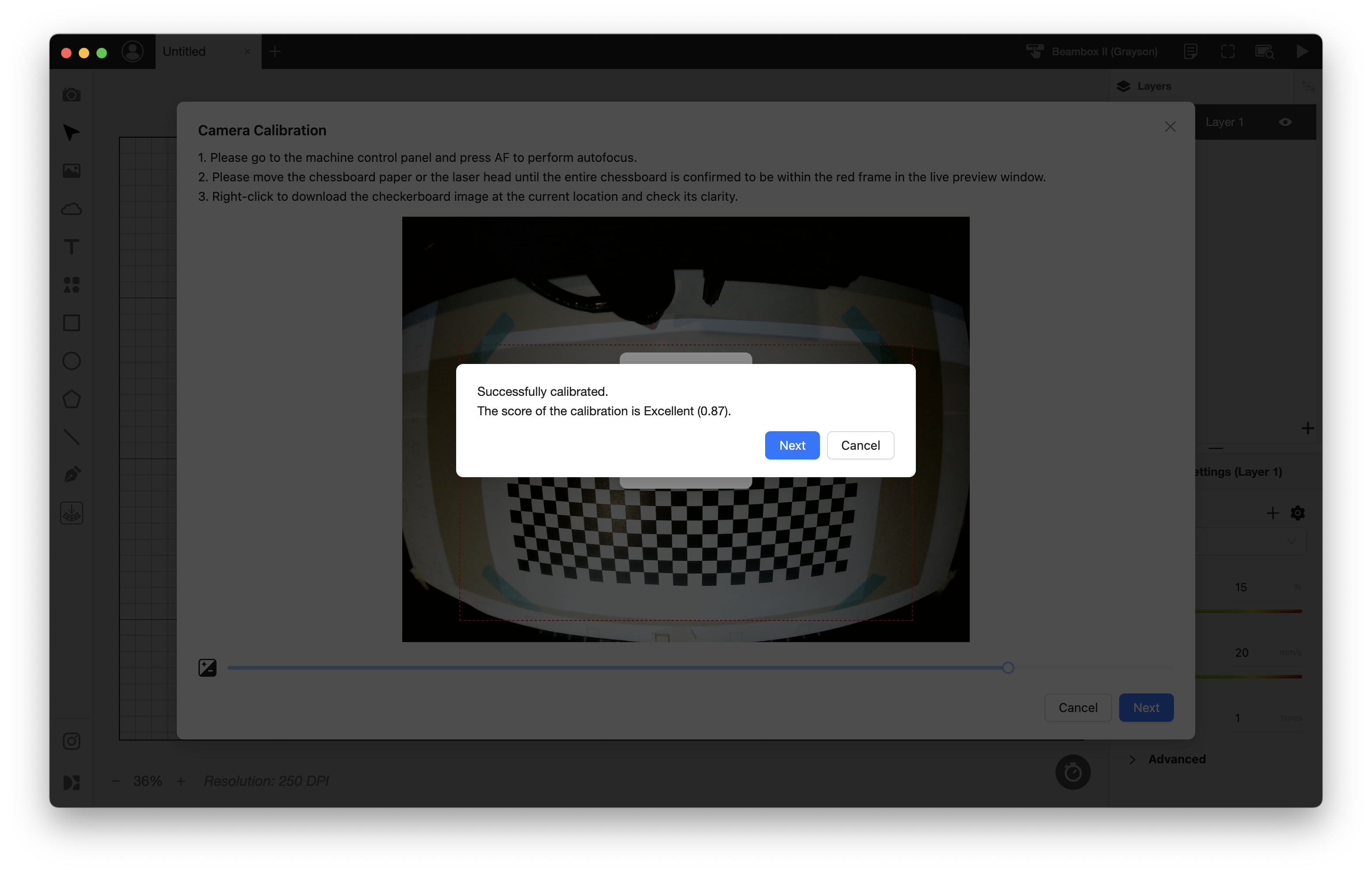

Hvis resultatet er dårligt, prøv at flytte pladerne ned og kalibrer igen, indtil resultatet bliver Fremragende.

Trin 7 - Placer hvidt papir

Placer et rent, hvidt A4-papir midt i arbejdsområdet, og fastgør det ved at tape alle fire hjørner ned med tape.

Trin 8 - Tegning af kalibreringsbillede

Klik på "START GRAVERING" for at tegne kalibreringsbilledet.

Trin 9 - Juster markørpunkter

Zoom ind, zoom ud og juster billedets eksponering for at justere de røde markørpunkter præcist med de otte tegnede punkter.

Hvis markørpunkterne ser ud til at være uden for det hvide papir, som vist på billedet nedenfor, følg disse trin for at justere dem.

a. Træk fotorammen for at centrere det tegnede 8-punktsmønster, og tag derefter billedet igen.

b. Juster alle markørpunkter manuelt.
Se følgende rækkefølge af markørpunkter:

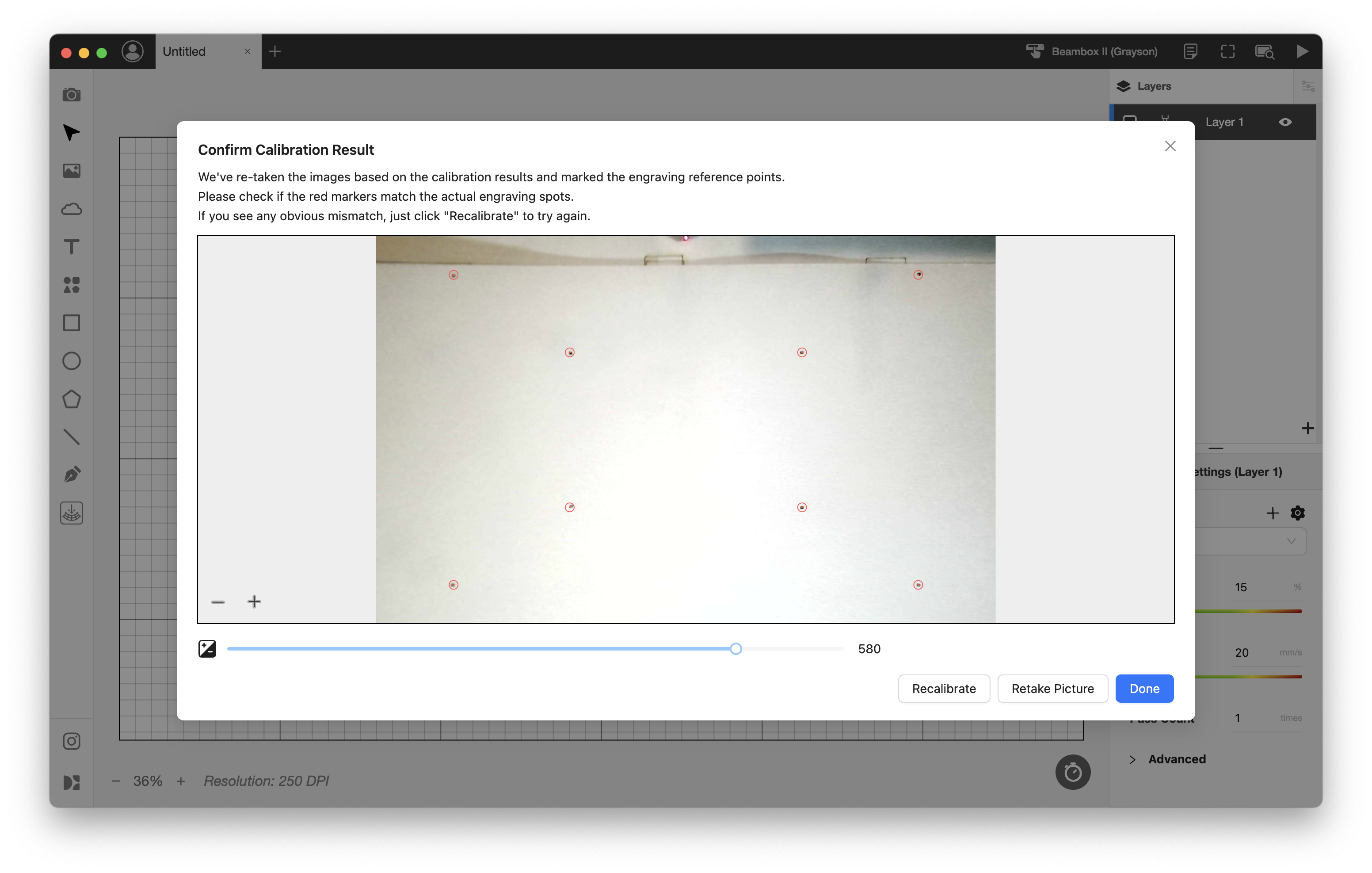

Trin 10 - Bekræft kalibreringsresultatet
